Монтаж тёплого водяного пола на деревянном основании
Рассмотрим теперь монтаж водяного теплого пола на деревянном основании, будь то теплый пол по деревянным лагам или по деревянному перекрытию. При таком устройстве теплого пола не нужно работать с бетоном, и система будет готова к запуску сразу после окончания монтажа.
Кроме того, деревянный теплый пол применяется там, где нельзя сделать бетонную стяжку из-за конструктивных особенностей здания (помещения). Например, в приведённом далее примере теплый пол устраивается в деревянном доме.
Уточним: подключение к коллектору, к котлу и раскладка петель теплого пола одинаковы для деревянного теплого пола и для бетонного, так что, если вы не читали статей по соответствующим темам, а сразу попали на эту страницу, то лучше начинать отсюда.

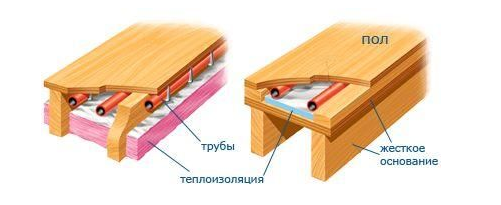

Теплый пол по деревянным лагам: первый вариант монтажа
Был деревянный пол. На него поставили лаги из доски 50х150 мм с интервалом
60 см. Между лагами положили утеплитель – минеральную вату – толщиной 100 мм. На утеплитель – трубы теплого пола.
В лагах сделаны пропилы для прохода трубы. Возможные щели между лагами и утеплителем запенили (хотя при правильном расстоянии между лагами запенивать не нужно; если утеплитель минвата, то расстояние между лагами должно быть на 1.5-2 см меньше ширины минераловатного листа). Сверху на лаги положили фанеру, на которую уже какой-то чистовой материал.
Слабость показанного устройства: между трубой и фанерой имеется воздушная прослойка, которой быть не нужно: она ухудшает теплопроводность пола.

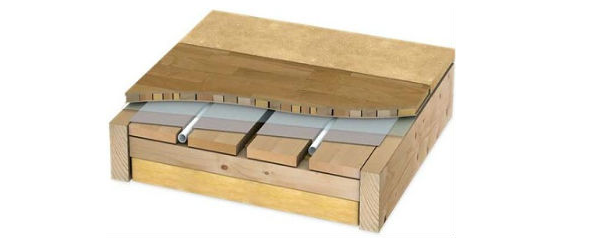

Теплый пол по деревянным лагам: второй вариант монтажа
Более трудоёмкий, но и надёжней. Ставятся лаги. Между ними – утеплитель полистирол, минвата или т. п. На лагах стелется основание – фанера, ОСП, ДСП и т. п. (но не ГКЛ, у которого есть свойство рассыпаться, если по нему постоянно ходить).
Дальше из ДСП вырезаются пластины с закруглёнными углами – для устройства пазов, в которые будет уложена труба. Ширина пластин зависит от требуемого шага трубы, а толщина 20 мм. Эти пластины прикручиваются к устроенному ранее основанию с интервалом равным диаметру трубы плюс 3…4 мм. Между пластинами – полосы фольги шириной 20…25 см – отражающий слой. И – трубу:
Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!
На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним – надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…
Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.
Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.
Теплый пол по деревянным лагам: третий вариант монтажа
Наиболее трудоёмкий. Как во 2-м варианте, между лагами утеплитель. Далее берётся доска толщиной 50 мм и шириной, равной шагу трубы. Доска шлифуется со всех сторон. В одном углу доски делается паз (жёлтым – это вырезанный материал; кружок синий – труба):
– и в этот паз кладём сперва фольгу (с напуском на верх доски), а потом трубу. Фольгу крепим степлером к доскам, которые перед этим крепятся к лагам вплотную друг к другу. На доски сверху укладываем покрытие пола.
Теплый пол по деревянным лагам: четвёртый вариант
Для монтажа деревянного теплого пола можно применить разные готовые решения, выпускаемые фирмами, специализирующимися на продукции для теплых полов. Например, отражающие пластины с пазами для укладки труб:
Пластины крепятся поверх лаг, расстояние между которыми должно быть определено заранее по ширине этих пластин.
Или утеплитель с нанесённым на него металлизированным слоем:
Здесь тоже есть пазы для труб. Утеплитель кладём на уголки, специально для этого закреплённые вдоль верхних кромок лаг.
Теплый пол по деревянным лагам: пятый вариант
Ещё одна технология.
Между лагами стелется фальшпол:
На фото фальшпол из досок, но это не принципиально, годится и ОСП, и ДСП и т. п.
Между балками кладём утеплитель, на него листы с бобышками вровень с верхними кромками лаг:
Там, где труба пересекает лаги, сделаны пазы, и труба в этих местах заключена в гофру, дабы из-за линейных расширений труба не тёрлась о дерево. Поверх трубы – отражающие металлические листы. Ну и чистовое покрытие.
Теплый пол по деревянным лагам: шестой вариант
Ещё вариант: можно трубы теплого пола уложить прямо на утеплитель (только если утеплитель не вата, а полистирол) между лагами. Так, чтобы трубы располагались ниже верха лаг. И пространство между лагами залить гипсовым раствором:
Впрочем, при большом желании обойтись без мокрых процессов вместо гипсовой смеси можно засыпать просто сухим чистым песком. Гипс или песок сгладят один из недостатков деревянного теплого пола: отсутствие теплового аккумулятора, каковым является в бетонной системе бетонная стяжка.
(я привёл шесть вариантов монтажа деревянного тёплого пола, но это не значит, что ими ограничивается; возможно, вы придумаете свой или внесёте дополнения/улучшения в показанные; главное – чтобы не нарушались принципы работы тёплого водяного пола)
Монтаж деревянного теплого пола по шагам
Теперь рассмотрим монтаж тёплого водяного пола по деревянным лагам подробно, наглядно и по шагам. (Это всего лишь один из возможных вариантов.)

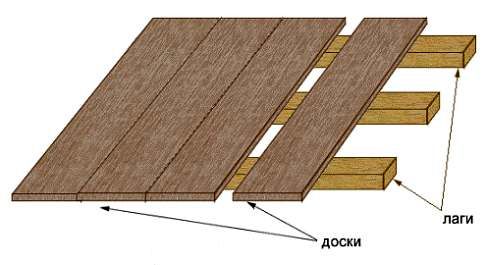

На фото ниже видим лаги для укладки деревянного пола:
Лаги укладываются с шагом 0,6 м. Для крепления лаг можно применять оцинкованные опоры, видов которых сейчас выпускается очень много:
Удобство применения таких опор в том ещё, что их можно сперва закрепить саморезами или/и гвоздями, выставив все опоры по уровню, а только потом уже к опорам крепить сами лаги.
После крепления лаг снизу укладывается черновой пол – для того, чтобы на него положить слой теплоизоляции:
На черновой пол укладываем гидроизоляционную плёнку (отлично видно на следующих фотографиях); затем – теплоизоляция:
На фото выше в качестве теплоизоляции минеральная плита на базальтовой основе в два слоя (100 мм). Поверх теплоизоляции уложена доска 40 мм (укладывать эту доску не обязательно, можно укладывать на лаги полосы ДСП (толщина ДСП 20-22 мм), между которыми будет располагаться труба тёплого пола).
На следующем фото видны уложенный полоски ДСП с шагом 20 см (т. к. при расчётах получился такой шаг между трубами):
Полосы ДСП укладываются в такой последовательности: сначала укладываются полосы вдоль стен, после чего уже кладём полосы по всей площади. Углы у полос подрезаны – для укладки изгибов труб:
Между полосами ДСП, как видно на фото, оставляется зазор, в который и будет укладываться труба.
Существуют специальные алюминиевые листы с выдавленными в них профилями под трубу. Такие листы нужны в качестве теплоотражателей. Не везде они есть в продаже, поэтому можно обойтись листами оцинкованного железа толщиной 0,5 мм, которое можно найти в любом магазине стройматериалов.
На фото ниже показаны полосы из оцинкованной стали, о которых говорится абзацем выше, уже прикреплённые к ДСП:
Оцинковка крепится к ДСП обычными гвоздями. Полосы из оцинковки согнуты таким образом, что получились канавки, в которые затем и укладывается металлопластиковая труба.
На рисунке ниже показан профиль, по которому сгибается полоса из оцинковки:
Видим, что вдоль стены проложена подающая и обратная труба, а рядом уложены «калачи» самого тёплого пола:
При проектировании важно учесть все зазоры, которые следует оставить между уложенными трубами, и затем крепить полосы ДСП с учётом этих зазоров.
Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия. Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы.
На следующем фото готовая деревянная система водяного тёплого пола:
Следующим этапом на этот пол будет уложена фанера и сверху чистовое покрытие пола (но сперва систему следует опрессовать: заполнить водой и выдержать под давлением).
Об укладке фанеры можно сказать лишь две вещи: фанера выбирается влагостойкая толщиной не менее 10 мм, и между листами фанеры оставляем зазор в 5-10 мм (зазор можно заполнить герметиком, но можно и не заполнять; нужен зазор из-за возможного расширения фанеры – древесина, как известно, берёт в себя влагу – даже влагостойкая, то же относится к ОСП).
Вот и весь монтаж деревянной системы тёплого водяного пола – как видим, ничего сверхсложного нет.
Как сделать водяной теплый пол на деревянном полу
Большинство людей полагает, что система «теплый пол» не нужна для деревянных покрытий. Это объясняется, главным образом, такими преимуществами натурального материала, как легкость и хорошие изоляционные свойства. Кроме того, монтаж затрудняется из-за возможной деформации натуральной древесины в связи с перепадом температур и уровня влажности. Тем не менее, сегодня уже найдено решение задачи, как совместить дощатое покрытие с современной системой отопления пола.
Монтаж пола без стяжки
Водяной теплый пол без стяжки сегодня используется довольно часто. Бетонное основание, безусловно, является надежным, однако его удастся установить отнюдь не в любом помещении. Именно в этих случаях и применяют альтернативную систему пола с подогревом. Монтаж таких конструкций легче оформления стяжки, а в эксплуатации они ничем ей не уступают.
Если дом построен из бруса, в комнатах низкие потолки, выполнение бетонной стяжки может дополнительно «захватить» и без того небольшое пространство. Кроме того, укладка бетонного основания – трудоемкая и грязная работа. В таком случае идеальным решением для вас станет водяной теплый пол в деревянном доме своими руками.
Водяной пол без бетонной основы устанавливается на деревянное или полистироловое покрытие. Трубы прокладывают в специальные углубления. Для более качественного распределения теплого воздуха монтируют специальные металлические пластины. Уложенная система труб сверху прикрывается гидроизолирующим материалом, а на них наносят финишное покрытие.
Достоинства водяного теплого пола
Обладая небольшой толщиной, такая система позволяет сэкономить полезную площадь комнаты. Монтаж конструкции легко осуществлять на любой вид перекрытия. При этом сразу после установки можно выполнять отделку поверхности.
Некоторые особенности монтажа
Механизм функционирования системы теплого пола предполагает передачу энергии от теплоносителя находящемуся над ним материалу и финишному покрытию. Затем пол, нагреваясь, отдает тепло в комнату.
Если на полу выполнена обычная стяжка бетоном, этот принцип отлично работает. Однако в том случае, когда уложенные трубы, наполненные водой или этиленгликолем, окружает не бетонное основание, а натуральная древесина, природный материал препятствует теплоотдаче. Безусловно, водяные теплые полы на деревянный пол монтировать можно, но при этом необходимо учитывать такие нюансы. Древесина все же не пропустит всю полученную при нагревании энергию в подполье, но отопление в помещении может оказаться не столь эффективным.
Несмотря на это, традиционная бетонная стяжка – не лучшее решение проблемы, поскольку тяжелый слой из бетона будет оказывать давление на дощатое перекрытие. Даже если при строительстве выполнить надежную конструкцию, натуральное дерево может не выдержать большую нагрузку. Кроме того, зачастую в деревянном доме требуется обустроить ванную комнату или баню, установив в таких помещениях теплый пол, а слишком прочное и массивное основание в таких комнатах делать нецелесообразно.
Не менее важный фактор, затрудняющий установку системы, – наличие подложки, которую обязательно нужно прокладывать на деревянный пол. В основе материалов для подложки различные виды утеплителей, которые также препятствуют свободному прохождению тепла. Тем не менее, все негативные моменты установки можно и нужно учесть и успешно справиться с задачей. Итак, если вы заинтересовались, как сделать теплый пол водяной на деревянном полу, следует запастись терпением и внимательно изучить специальную усовершенствованную технологию монтажа.
Другие характеристики конструкции
Система подогрева пола будет иметь небольшой вес. Нагреваясь от трубопровода, конструкция передает тепло покрытию в полном объеме и опосредованно пользователям. При монтаже подложку следует укладывать под линолеумный настил, ковролин или керамическую плитку, если пол укладывают в ванной.
Обустройство такой системы не отнимет много времени. При установке нет необходимости ждать 28 дней для застывания стяжки.
Обеспечение нагрева
Обычно водяной теплый пол на деревянной основе готов к эксплуатации практически сразу после монтажа финишного покрытия. Еще одно преимущество такой конструкции заключается в том, что можно легко проводить ремонт участков покрытия с небольшими дефектами и повреждениями. Нужно заметить, наличие цементной стяжки затрудняет процесс реставрации.
Способ укладки
Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.
Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.
Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.
Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.
Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.
Прокладываем трубы для системы водяного пола
Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.
Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.
В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.
Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины. Ширина направляющих планок зависит от расстояния между трубами в изготавливаемой конструкции. Так, при способе укладки труб «змейкой» с шагом 300 миллиметров, 22 миллиметровая дощечка должна иметь толщину в 278 мм.
Смешанный метод монтажа деревянного теплого пола
Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.
Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.
Установка конструкции с подогревом на легкую реечную основу

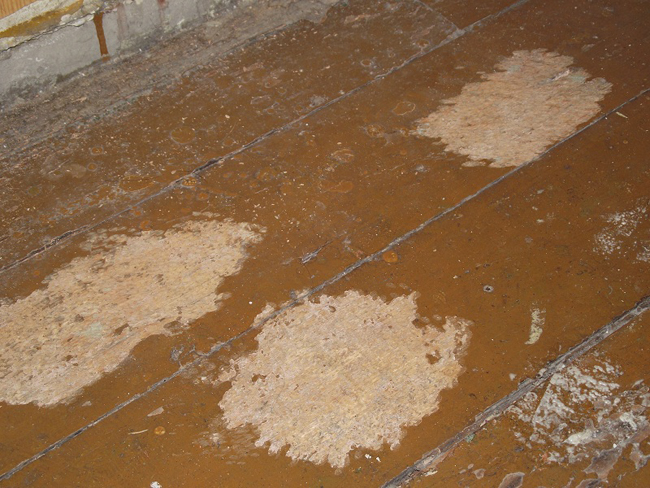

Если укладывать систему на старый деревянный пол, нужно внимательно осмотреть перекрытие перед началом работ. Лучше поднять половицы, проверить состояние лаг, при необходимости провести реставрацию или замену износившихся и поврежденных элементов конструкции. Иногда следует к балкам на полу прибить деревянные брусья и дополнительно проложить утеплитель.
Следующий этап – укладка изоляции.
Для этого подойдет полиэтилен, который выкладывают внахлест. К стене по периметру напольного покрытия прикрепляют демпферную ленту с шириной 5 сантиметров. Для монтажа теплого пола с водяным контуром удобно применять способ укладки труб «змейкой».
На заранее начерченном плане-схеме помещения размечаем участок подведения труб и места крепления оборудования для регулировки системы, нужно также начертить положение направляющих с необходимыми зазорами. Обычно он составляет 150 – 300 миллиметров. Трубы лучше использовать гофрированные с диаметром 16 миллиметров. В соответствии с размерами изготавливают рейки.
Далее выполняют укладку теплого пола по лагам. Выкладывают направляющие. Между ними нужно оставить каналы для трубопровода.
Затем фиксируем направляющие к черновому полу при помощи саморезов. Уголки планок на участках изгиба труб следует скруглить. В подготовленные борозды помещают фольгу толщиной не меньше 50 мкм. Слегка прижимая и плавно огибая углубление, фиксируем ее. В нескольких точках можно прикрепить материал к рейкам степлером.
Если трубы в системе тоже обмотать фольгой, то можно несколько увеличить теплоотдачу конструкции.
Укладываем трубы в образовавшиеся каналы. Для крепления к черновому полу используют также металлические пластины. После проводят подключение к нагревательному контуру и опрессовывают систему отопления. Проверив нормальное функционирование водяного пола, можно сразу переходить к финишной отделке кафелем либо стелить подложку, если это необходимо. Из материалов для подложки рекомендуется использовать плиты ЦСП, которые не содержат формальдегид.
Деревянный теплый пол на водяном контуре можно вполне установить своими руками. При этом совсем необязательно тратить много денег. Сегодня можно успешно справиться с этой задачей, используя специальную поэтапную технологию реечной или модульной укладки.
Теплые водяные полы на деревянный пол: особенности укладки системы на деревянное основание
Теплым полом мало кого можно удивить. Минуло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать свой дом еще более теплым и уютным. Владельцы деревянных построек не могли устанавливать такую систему, поскольку традиционные технологии укладки это не позволяют.
С появлением настильной системы уложить теплые водяные полы на деревянный пол можно без малейших проблем. Мы расскажем о всех популярных вариантах устройства напольной обогревающей системы по перекрытию из пиломатериалов. Самостоятельные домашние мастера у нас найдут массу полезных советов.
Водяной пол: как это работает?
Полы водяного типа – весьма практичный способ отопления жилища. Система представляет собой жидкостный отопительный контур, смонтированный под напольным покрытием.
Традиционная технология предполагает, что трубы лежат в бетонной стяжке. Для подогрева подающегося в контур теплоносителя обычно используется котел. Стандартные модели греют жидкость до 60-90ºС, что неприемлемо для теплого пола.
Если пустить теплоноситель с такой температурой в контур, пол разогреется до 45-60ºС. Ходить по нему будет невозможно. СНиПы регламентируют допустимую для теплого пола температуру. Это не более 30ºС.
Для получения такой величины будет достаточно подогреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола включают смесительный узел. Здесь перемешиваются горячая жидкость из теплообменника котла и прохладная из обратной трубы.
Есть еще один более простой вариант. Если использовать отопительный котел конденсационного типа смесительный узел монтировать не придется.
Конструктивные особенности таких котлов предполагают возможность подогрева теплоносителя до относительно небольших температур. В некоторых случаях разогретый теплоноситель берется из централизованной системы, но это требует получение специального разрешения, что далеко не всегда удается сделать.
Таким образом, поступающая в отопительный контур жидкость, а это может быть раствор антифриза или вода, разогревает пол. Он, в свою очередь, подогревает воздух. В результате получается быстрый и вместе с этим очень равномерный обогрев помещения.
Значимый плюс – максимально благоприятное для человека распределение температур в комнате. В верхней части накапливается прохладный воздух, в нижней – более теплый. Именно такой микроклимат живые организмы расценивают как комфортный. При этом конвективных потоков, неизбежных при наличии точечных источников тепла, не наблюдается.
Благодаря этому отсутствует перенос пыли и микроорганизмов. К плюсам можно отнести и минимальные эксплуатационные затраты. Все это делает водяные полы востребованными среди пользователей. Сравнительный анализ водяных и электрических систем напольного обогрева приведен в статье, ознакомиться с которой мы рекомендуем.
Особенности настильной системы
Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.
В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.
Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.
Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.
Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.
Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.
Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.
Ее преимуществами перед традиционным аналогом можно считать:
- Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
- Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
- Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
- Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.
Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.
Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.
Устройство настильной греющей системы
При укладке настильной системы получается своеобразный многослойный пирог, рассмотрим каждый его слой подробнее.
Требования к основанию под конструкцию
Первый слой пирога – правильно подготовленное основание. Это может быть любое перекрытие, которое предварительно выравнивается. СНиПы регламентируют отсутствие значительных перепадов высот, выступов и шероховатостей. Деревянный пол должен быть ровным, без выступающих досок.
Каждая дощечка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимый предел отклонения от горизонтали – 2 мм, распределенные на 2 м площади в любом из существующих направлений.
Устройство изоляционного слоя
Для предотвращения утечек тепла необходимо обустройство изоляционного слоя. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, огнеупорным совместимым с другими строительными материалами.
Желательно, чтобы дополнительно обеспечивалась и шумоизоляция. По возможности подбирается максимально тонкий, но эффективный материал.
Вариант фиксации трубы
На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем.
В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.
Труба для передвижения теплоносителя
Далее в подготовленные крепления и пазы укладывается тепловая труба. Для максимально плотного прилегания и создания теплового экрана детали кладутся внутрь специального профиля из алюминия.
Если такового нет, можно сделать аналогичные элементы из оцинковки либо обернуть каждую деталь плотной фольгой. Оптимально уложить дополнительный слой фольги поверх смонтированных труб.
Сооружение основания под отделку
Поверх труб под напольное покрытие необходимо уложить основание. Оно выбирается в зависимости от того, какое финишное покрытие будет уложено.
Если предполагается монтаж плитки, керамической или ПВХ, а так же линолеума или ковролина, на металлические элементы деревянного настила укладывается влагостойкий гипсокартон. В случае если для обустройства настила использовались полистирольные маты, ГВЛ кладется в два слоя.
Под ламинат на деревянный настил гипсокартон не укладывают. Вместо него на алюминиевые пластины кладут поглощающий лишнюю влагу вспененный полиэтилен или подложку из картона.
Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошее решение – стекло-магниевые листы, которые к тому же неплохо проводят тепло, что совершенно не лишнее при обустройстве греющего пола.
Варианты обустройства водяного пола
Настил под водяной пол может быть изготовлен самыми разными способами, что особенно нравится домашним мастерам. Рассмотрим несколько вариантов таких конструкций.
Вариант №1. Реализация готового решения
Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы.
Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж. Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты.
Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.
Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость.
Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются. Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется.
После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.
Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. Укладка труб теплого пола может производиться «змейкой», «улиткой» или любым другим подходящим способом.
Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.
Вариант №2. Настил по лагам
Работы начинают с подготовки деревянного основания. Если это старый пол, проводятся все необходимые ремонтные работы. Затем необходимо уложить лаги, на которых будет лежать теплый водяной пол под деревянным полом. Подготовленные лаги выставляют строго по уровню с расстоянием между элементами порядка 0,6 м.
Это оптимальный вариант, можно класть детали с большим расстоянием. Но в этом случае потребуются более толстые доски для формирования настила.
Балки надежно закрепляются к основанию. Далее между ними лагами обустраивается основание, на которое будет укладываться утеплитель. Для этого к балкам подбиваются доски, фанера, ДСП или любой другой подходящий материал.
Если хочется сэкономить, можно вместо основания прибить к лагам уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в таком случае оно должно быть жестким и не сыпучим. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, полистирол и др.
После формирования теплоизолирующего ковра приступают к изготовлению настила. Для этого берут доски толщиной как минимум 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.
Важный момент – выбор ширины закрепляемых к полу досок. Она должна соответствовать ширине теплораспределительных пластин из металла, которые впоследствии будут вставляться в получившиеся пазы.
Труба будет укладываться «змейкой», что предполагает необходимость выполнения пазов под ее повороты. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.
На практике это выглядит следующим образом Две доски прикручивают с отступлением от стены в 0,5 см, две следующих – на расстоянии в 5 – 7 см. И так до конца ряда.
С противоположной стороны основания те доски, что были закреплены у стены, прикручивают на расстоянии, а те, что с зазором – вплотную. Таким образом формируется паз под изгиб трубы. После того, как уложен весь настил, приступают к монтажу теплораспределительных пластин.
Их вставляют в пазы, образованные досками, и надежно закрепляют скобами или обычными гвоздями. Оптимально, чтобы стороны лежащих рядом пластин смыкались.
Тогда будет сформирован сплошной передающий тепло экран. Теперь можно приступать к укладке труб. Делать это проще вдвоем. Один работник будет разматывать бухту, а второй займется непосредственно укладкой.
Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Обратную трубу контурной петли лучше всего провести вдоль стены под настильными досками.
После того как весь контур будет уложен, еще раз проверяют правильность монтажа и подключают его к отопительной системе. Обязательно выполняется опрессовка водяного пола. Затем можно приступать к подготовке к укладке напольного покрытия.
Вариант №3. Конструкция из направляющих
Начинают с подготовки основания. Как и в предыдущих вариантах, оно должно быть выровнено и укреплено. Затем на основу укладывается любой подходящий утеплитель.
Наиболее простым методом укладки водяного пола является «змейка», поэтому она используется чаще всего. Для конструкции из направляющих это будет лучший вариант. Для определения размеров деталей вычерчивается точный план помещения.
На нем отмечаются участки, где будет установлено обслуживающее водяной пол оборудование и места подведения труб. Затем с четким соблюдением выбранного шага укладки вычерчиваются направляющие. Подсчитывается количество необходимых деталей, и определяются их размеры.
Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. После чего можно приступать к монтажу. Детали должны быть уложены на основание в строгом соответствии с разработанным планом.
Каждую направляющую кладут на черновую основу и надежно прикрепляют к ней саморезами. Между деталями должны остаться каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.
После того, как все рейки будут закреплены к основе, приступают к укладке фольги. Для этого берут материал толщиной не меньше 50 мкм. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» фольгою каждый канал.
Чтобы листы не сдвинулись с места, их фиксируют к рейкам с помощью степлера. Для лучшей теплоотдачи желательно трубы перед укладкой обернуть такой же фольгой, однако это не обязательно.
Затем внутрь подготовленных каналов укладывается труба. Чтобы зафиксировать ее на месте на некоторых участках ее прикрепляют к рейкам или к полу металлическими пластинками. По окончанию укладки водяной пол подключается к отопительной системе и проводится обязательная опрессовка. Если она не выявила нарушений герметичности, приступают к подготовке к монтажу финишного покрытия.
Это только три варианта монтажа теплого пола настильного типа. На практике их намного больше. Домашние умельцы адаптируют их для своих условий, подбирая доступные материалы и подходящие технологии.
С правилами, формулами и примером расчета системы напольного обогрева ознакомит следующая статья, прочитать которую мы очень советуем.
Выводы и полезное видео по теме
Видео #1. Один из вариантов настильной системы:
Видео #2. Сравниваем бетонный и настильный водяной пол:
Видео #3. Укладываем водяной пол на деревянное основание:
Уложить водяной пол на деревянное основание можно только настильным методом. Бетонную стяжку, даже самую невысокую, оно не выдержит. Самый простой из всех вариантов обустройства настила – использование готовых полистирольных матов или деревянных направляющих.
Их можно приобрести в любом магазине. Единственный недостаток такого решения – высокая стоимость, однако монтаж проводится просто и очень быстро. Любители самостоятельных работ достаточно просто смогут собрать настил из подручных материалов. Получится дешево и вполне работоспособно.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как сооружали систему напольного обогрева в вашем или соседнем доме с деревянным перекрытием. Делитесь полезными сведениями, задавайте вопросы, публикуйте фотоснимки по теме статьи.
Теплые водяные полы на деревянный пол
Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.
Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.
Основная идея и практическое решение
Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.
Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.
На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.
Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.
На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.
Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.
Ключевые моменты
Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.
Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.
Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.
Оценка состояния деревянных конструкций. Предварительное утепление
Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.
Оценка состояния в себя включает:
- визуальный осмотр состояния поверхности деревянных досок;
- ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
- устранение треснувших и прогнувшихся досок;
- выравнивание лагов в местах прогиба;
- добавление лагов, если расстояние между существующими элементами слишком большое.
Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.
Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.
Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.
Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.
Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.
На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.
Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.
Монтаж половой доски и способы укладки греющих труб
На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.
На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами. Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.
Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.
Благодаря пазам, укладка отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.
Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.
На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).
Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -20 0 С, оптимальный шаг для укладки составляет 150-300 мм.
Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.
Завершающий этап. Подключение к автономной отопительной системе отопления
После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.
Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.
Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.
Финиш. Настил напольного покрытия
Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.
На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.
Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.
Как правильно смонтировать теплые водяные полы на деревянный пол
Разнообразие технологий всегда приводит к множеству споров: что лучше, в каких условиях можно применять современные разработки и прочее. Ведутся дискуссии и о теплых полах. Так, распространено мнение, что установить водяные контуры на деревянный пол практически невозможно. На самом же деле такая позиция давно перестала быть актуальной.
Сегодняшние технологии и методы монтажа водяных теплых полов позволяют успешно применять их в домах с любым основанием пола. Если разобраться в технологии установки теплого пола, вполне возможно сконструировать его на деревянном основании даже своими руками.
Выбор систем теплого пола заключается всего в двух вариантах – это водяные и электрические теплые полы. Второй тип полов не очень популярен при монтаже на основание из дерева.
Конечно, нагревательные маты иногда применяются и даже довольно успешно, но зачастую, ознакомившись со всеми доступными вариантами, потребитель останавливает выбор на водяных системах. Особых неудобств при установке такого пола на деревянном основании нет. Главное, убедиться, что нагрузку водяного обогрева выдержит декоративное покрытие.
Подготовка к монтажу теплого пола
Для неопытного человека очень важно досконально разобраться во всех тонкостях работы с водяными теплыми полами, особенно если он сталкивается с ними впервые. Необходимо уделить внимание всем этапам монтажа системы обогрева пола.
Оценка состояния основания
Как и при установке водяного пола на бетонные плиты, нужно первым делом убедиться в том, что деревянный пол находится в приемлемом состоянии. При необходимости основу придется ремонтировать своими руками.
Сняв старое покрытие и окинув взглядом открывшееся основание, нужно обратить внимание на наличие щелей между элементами пола. Если они имеются, достаточно заткнуть их теплоизолирующим материалом или заполнить герметиком. Однако если сразу становится очевидно, что физическое состояние пола никуда не годится, лучше его полностью разобрать. Это неизбежно в следующих случаях:
- отсутствует теплоизоляция, из щелей сквозит;
- деревянные лаги расположены с шагом больше 60 см;
- основание слишком неровное, толщина половых досок сильно различается – ровность пола очень важна при укладке большинства финишных покрытий.
Утепление
Когда между лагами будет выдержано требуемое расстояние, можно утеплять деревянный пол. Для этого к лагам прибивается любой пригодный для укладки утеплителя материал – фанерные листы или старые доски. Ими закрываются промежутки между лагами ниже уровня будущего пола.
Затем в эти промежутки настилается теплоизоляционный материал, толщина которого должна составлять не менее 10 см. В роли утеплителя может выступать минеральная вата, плотный пенопласт или вспененный полиэтилен. Гигроскопичную вату нужно укутать в полиэтиленовую пленку для защиты от влаги и водяного пара.
Монтаж половых досок
На лаги укладывается обрезная доска, толщина которой должна быть не меньше 25 мм. В ходе этого процесса нужно не забыть сформировать в покрытии пазы для установки труб теплого пола. Эти пазы выполняются между досками, а также по периметру помещения.
Отступы от стен должны составлять не менее 7 см. Пазы на краях досок должны быть круглыми, так как в этих местах трубы будут изгибаться. На этом подготовительные работы подходят к концу.
Технология укладки труб
В пазы между досками укладывается слой фольги, которая будет экранировать теплые волны, предотвращая утечки энергии вниз. Поверх фольги укладываются собственно трубы, составляющие контур теплого пола.
Лучшим выбором материала этих труб будет металлопластик, так как он позволяет создавать изгибы необходимо малого диаметра без риска повреждения. Диаметр труб должен быть около полутора сантиметров. Сверху контур также накрывается фольгой, которая прикрепляется к половым доскам с помощью степлера.
Чтобы трубы не выскакивали из своих пазов, нужно прикрепить их к доскам металлическими скобами или пластинами. Эти крепежные элементы устанавливаются поперек пазов. В итоге должно получиться равномерное и надежное распределение нагревательных элементов по всей площади пола.
Подключение теплого пола к системе отопления
Этот этап является наиболее важным, и к нему следует подойти с особым вниманием. Подключение пола к контурам отопления может быть произведено путем ручной балансировки, с применением смесителей, через коллектор и другими способами, но первый является наиболее простым.
Установка через регулирующие элементы проводится по той причине, что температура теплоносителя в контурах теплого пола должна находиться в пределах 30-45 градусов, в то время как в остальной системе отопления вода нагревается до 60-80 градусов. Смесители или ручная арматура регулируют подачу воды в контуры, доводя ее температуру до нужного уровня.
Важно помнить, что самостоятельное подключение водяного теплого пола к системе централизованного отопления недопустимо. Для этого требуется составление серьезного проекта и согласование его во множестве инстанций. Поэтому чаще всего водяная система устанавливается в частных домах с автономным отоплением, работающим от отопительного котла.
Подключается водяной теплый контур через клапаны с двумя или тремя положениями. После этого подающий контур отопления заводится в коллекторный шкаф, в котором находится труба коллектора, клапаны и регуляторы расхода теплоносителя. И на подающую трубу, и на возвратную устанавливаются краны для перекрывания тока воды.
После подключения пола к отоплению производится опрессовка системы. Она нужна для проверки контуров на наличие утечек и повреждений. Подача воды открывается с давлением в полтора-два раза выше рабочего – не меньше 0,6 МПа. Водяной теплый контур тестируется в течение двух часов.
Через полчаса тестового прогона давление не должно упасть больше, чем на 0,06 МПа, под конец опрессовки – больше, чем на 0,08 МПа. Температура теплоносителя также не должна падать.
Укладка декоративного покрытия
Готовый водяной теплый пол с установленными и проверенными трубами накрывается чистовым покрытием. В качестве материала для последующей укладки декоративного покрытия можно использовать доски не толще 5 см, древесно-стружечную плиту или листы фанеры. Уже поверх этого слоя будет укладываться декоративный материал.
К такой системе обогрева подойдет любое финишное покрытие. Можно укладывать даже ламинат или натуральный паркет. Главное, правильно рассчитать итоговое количество тепла на поверхности готового пола. Температура пола будет зависеть не только от силы нагрева труб теплого пола, но и от коэффициента теплопроводности финишного покрытия.
Так, дерево проводит тепло гораздо хуже, чем керамическая плитка, поэтому если водяной теплый пол накрывается таким материалом, как цельная доска или деревянный паркет, нагрев системы отопления должен быть более сильным, чем при укладке плитки.
Правила пользования теплым полом
Основные требования, которые обязательно должны соблюдаться в ходе эксплуатации, следующие:
- Вводить систему в работу нужно постепенно, не давая ей разогреваться до слишком высоких температур при первом же запуске.
- На входе в контур температура теплоносителя во всех случаях не должна превышать 45 градусов.
- Водяной теплый пол может отдавать свое тепло в течение шести часов после наполнения контуров горячей водой. Не нужно без необходимости запускать и выключать систему.
- В зимнее время нужно вводить систему в эксплуатацию размеренно, давая трубам плавно привыкать к работе. В первый день водяной теплый пол можно включить на пару часов, в следующие дни время работы можно понемногу увеличивать.
- Соблюдение этих простых правил обеспечит долгую и эффективную службу системы.
Теплый пол по деревянным перекрытиям: финская технология, адаптированная умельцами FORUMHOUSE
Теплый пол – один из популярнейших сегодня способов отопления, используемый как самостоятельно, так и вместе с другими системами. Технология укладки изучена и отточена, но применяется преимущественно на первых этажах из-за большого веса цементной стяжки, традиционно используемой для заливки магистрали. Чтобы безбоязненно укладывать теплые полы и по деревянным перекрытиям, не боясь, что основа будет «играть», оригинальную технологию придумали финны. А под свои потребности и возможности ее адаптировали пользователи FORUMHOUSE. Наши умельцы охотно рассказывают всем желающим, как уложить водяные теплые полы в частном доме по деревянным лагам.
Содержание:
- Сухая стяжка: облегченные теплые полы
- Вариации на исходную тему
- Монтаж системы
Сухая стяжка: облегченные теплые полы
Сухая стяжка – технология, по которой теплый пол на лагах укладывается без заливки цементным раствором. В обычной системе стяжка выполняет функции не только фиксатора, но и проводника – благодаря высокой теплопроводности эффективно отдает тепло вверх. Но из-за большого веса ее нельзя применять по лагам. По финской технологии в сухой стяжке эту функцию выполняют гипсокартонные листы в три слоя – как основа, между петлями труб, как завершение «пирога». Это позволяет облегчить конструкцию. Пустоты между трубами и листами замазываются плиточным клеем, верхний слой крепится на него же.
Вариации на тему
В нашей стране на базе финской технологии, облегчающей конструкцию и позволяющей отказаться от монолитной заливки, появились ее вариации – принцип остался, а материалов прибавилось:
- Гипсоволокнистые листы (ГВЛ) – по сравнению с гипсокартонными плотнее, прочнее на изгиб и деформацию, содержат в составе волокна целлюлозы и другие добавки, повышающие их технические характеристики. Для влажных помещений используют влагостойкую разновидность (ГВЛВ);
В таком полу вместо гипсокартона лучше использовать гипсоволокнистые листы (ГВЛ). Сам сейчас рассматриваю сухую стяжку для реализации в своем доме, только нижний слой на OSB заменю. Среднюю часть соберу из двух слоев ГВЛ.
- ДСП, ОСП (OSB), фанера – по теплоотдаче такая конструкция получается хуже, так как дерево и его производные выступают изолятором. Продаются готовые комплекты теплого пола по сухой стяжке из листов ДСП, с выбранными под петли пазами, но их стоимость не каждый осилит.
Лаги, с шагом 60 см, плюс утеплитель – 35 см, основание ОСБ, потом труба 20 мм, плюс клипса 5 мм, получается 25 мм, три слоя ГВЛВ между труб 12х3 = 26 мм.
- Цементно-стружечная плита (ЦСП);
- ЭППС – трубы укладывают непосредственно в утеплитель, а пустоты замазывают клеем. Для повышения теплоотдачи элементов используют фольгу или подобный материал;
Толщина листов для среднего слоя с магистралью подбирается, исходя из диаметра трубы, чтобы после заполнения клеем получилась ровная поверхность, и завершающий слой не давил на трубу. Как вариант, между собой склеивают два листа, если толщины одного недостаточно.
Пользователи форума активно организовывают свои системы напольного отопления по деревянным перекрытиям.
Если что с трубой случится (сегодня, завтра или через 25 лет), не придется ломать стяжку. Буду закупать на 200 м² 50 листов фанеры, толщиной 18 мм, распускать ее на полосы, в промежутки – трубу 16 мм, а сверху – 200 листов десяткой закрыть и ламинат.
Один из вариантов устройства сухой стяжки своими руками – укладка труб в специальные алюминиевые пластины с пазами. Они плотно облегают трубы и увеличивают теплоотдачу. Минус такой комплектации – дороговизна этих металлических прокладок, их использование увеличивает стоимость всей системы.
Не хватает алюминиевых специальных листов, которые кладутся под трубу и выводят тепло наверх. У меня стоят, они «обнимают» трубу, размер около 30 см на метр, желобок для трубы с редкими шипами, чтобы труба держалась.
Листы на гипсовой базе – одни из самых востребованных, как оптимальный по всем параметрам, материал.
- Приемлемо стоят;
- Легко распиливаются на сегменты;
- Экологичные (не содержат синтетические связующие как плиты с древесными наполнителями) и подходят для домашних работ;
- Негорючие;
Монтаж системы
Устройство водяного пола по лагам на базе финской технологии предполагает стандартный алгоритм монтажа, независимо от используемых в работе материалов, будь то ГКЛ, ГВЛ (В) или другие плиты.
Подобные технологии, где трубы или греющий кабель замазаны раствором в пазах ГВЛ и накрыты верхним слоем ГВЛ, расписаны многими производителями систем напольного отопления.
На FORUMHOUSE вы можете прочитать подробную инструкцию монтажа чернового пола своими руками.
Утепление
Система должна отдавать тепло вверх, а не пропускать его в перекрытие, что повлечет повышенный нагрев носителя и снижение эффективности. Между лагами укладывается пароизоляция, сверху – слой утеплителя (минвата, ЭППС), укрывается слоем пароизоляции. Изоляция защитит и древесину, и утеплитель от конденсата, при условии, что это не просто полиэтиленовая пленка. Под обычной пленкой конденсат будет образовываться в еще больших количествах.
Основание
Следует соблюдать оптимальное расстояние между лагами при монтируемой системе – 60 см, в этом случае не требуется создание дополнительной обрешетки для распределения нагрузки, и листы образуют монолитную конструкцию. К лагам листы крепятся на саморезы.
Магистраль
Метраж и диаметр трубы зависит от площади помещения, теплопотерь, мощности используемого для нагрева теплоносителя оборудования. Наиболее востребованный диапазон – 16-20 мм в диаметре. Шаг трубы тоже индивидуален в каждом конкретном случае, но в среднем – 100 мм, по краям чаще. Труба крепится специальными металлическими или пластиковыми скобами или фиксаторами, сделанными своими руками.
Укладка
Пространство между контурами труб заполняется нарезанными из листов сегментами, вокруг труб должны остаться пазы под заполнение клеем. Оптимальный размер паза – 3 диаметра трубы, этого достаточно для максимального теплосъема. Сегменты прикручиваются саморезами, с шагом 10 – 15 см, длины крепежа должно хватить для фиксации в лагах.
Заполнение
Для заполнения пазов чаще всего используется плиточный клей, можно применять цементно-песочную смесь, но при замешивании обязательно использовать пластификаторы. Чтобы повысить адгезию, и финишный слой «пирога» крепче соединился с промежуточным, рекомендуется после заполнения швов с трубами пройти по всей поверхности клеевой смесью «на сдир». Это совет от пользователя под ником Витаон, он профессионально занимается монтажом подобных систем и поделился с форумчанами своей хитростью.
Перед финишным слоем поверхность состоит из чередующихся полос сухого гипсокартона и канав, заполненных клеем. Непосредственно перед поклейкой, необходимо как шпаклевкой, широким шпателем и тонким слоем клея покрыть всю поверхность – получится однородное основание. Поверх нанести клей под завершающий слой. При таком способе многократно повышается адгезия.
Чистовой пол
Водяной пол по деревянным лагам позволяет использовать в частном доме практически любое декоративное покрытие, противопоказанием выступает только дешевый линолеум – он при постоянном нагреве будет ощутимо «попахивать». Оптимальный вариант – керамическая плитка или настил из ламината. В случае с ламинатом под него не укладывается подложка, из-за теплоизоляционных свойств.
Вывод
Теплый пол с сухой стяжкой по финской технологии – базовый вариант, который можно подогнать под конкретные условия и потребности. Все тонкости и нюансы – в теме по теплому полу из гипсокартона. В статье об отоплении частного дома подбирается самый экономичный способ устройства обогрева. А в видео об инженерном отопительном оборудовании – советы мастера по выбору.
Загрузка...
