Как делать штробление стен в панельном доме своими руками?

6 советов по штроблению стен под проводку

Очень часто при ремонте помещений требуется замена старых проводов на новые. Ведь новая современная проводка выдерживает все требования N-ного количества бытовой техники в доме, при этом отлично соблюдая пожаробезопасность. Зачастую владельцы также хотят установить дополнительные розетки. Это значительно удобнее, чем повсюду носить за собой несколько лишних метров удлинителей.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Новую проводку лучше всего прятать в стенах – и безопасно, и глазу приятно. Для этого необходимо произвести штробление – вырезание в потолке или стенах углубленных каналов стандартных размеров, в которых затем помещается кабель. По окончанию работ углубления заделываются раствором или шпатлевкой. Такая технология применяется не только при капитальном домашнем ремонте, но и при косметическом, и даже при строительстве новых домов с монтажом трубопровода.

p, blockquote 3,0,0,0,0 –>

Так с чего же, все-таки, начать? Как штробить стены под проводку?

p, blockquote 4,0,0,0,0 –>

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

p, blockquote 5,0,0,0,0 –>

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

p, blockquote 6,0,0,0,0 –>

  • Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
  • Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
  • Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
  • Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
  • Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
  • Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
  • При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
  • В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
  • Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
  • При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

p, blockquote 7,0,0,0,0 –>

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен. Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.

Способы штробления

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

p, blockquote 9,0,0,0,0 –>

  • Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.
  • Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.
  • Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
  • Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.

p, blockquote 10,0,0,0,0 –>

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

p, blockquote 11,0,0,0,0 –>

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

p, blockquote 12,0,0,0,0 –>

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

p, blockquote 15,0,0,0,0 –>

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

p, blockquote 16,1,0,0,0 –>

Важно! С помощью молотка и зубила сделать штробу в бетоне практически нереально.

p, blockquote 18,0,0,0,0 –>

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

p, blockquote 19,0,0,0,0 –>

Важно! Нельзя ставить лопатку перфоратора поперек борозды. В противном случае может отколоться незапланированный кусок стены.

p, blockquote 21,0,0,0,0 –>

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

p, blockquote 22,0,0,0,0 –>

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными. Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату. Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,1,0 –>

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

p, blockquote 25,0,0,0,0 –>

p, blockquote 26,0,0,0,0 –>

Конкретные особенности штробления

Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.

p, blockquote 27,0,0,0,0 –>

Штробление стен под кондиционер

Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.

Читайте также:  Как сделать ремонт паркета своими руками — пошаговая инструкция

p, blockquote 28,0,0,0,0 –>

Штробление деревянных стен

При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».

p, blockquote 29,0,0,0,0 –>

Штробление гипсокартона

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.

p, blockquote 30,0,0,0,0 –>

Штроба в кафельном полу

Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.

p, blockquote 31,0,0,0,0 –>

Чем заделать штробу

Наконец-то штроба сделана, все кабели уложены на место. Осталось только хорошо и качественно заделать углубление, чтобы потом приступить к финальной покраске. Итак, из чего состоит весь процесс:

p, blockquote 32,0,0,0,0 –>

  • Сначала борозду надо очистить тщательно очистить. Для этих целей подойдет, как строительный пылесос, так и веник от пыли.
  • Потом необходимо качественно загрунтовать борозду. Для этого следует обильно смачивать кисть грунтовкой и заделывать углубления не жалея материала.
  • Дождаться полного высыхания грунтовки.
  • Перед финальной стадией заделывания необходимо борозду смочить водой.
  • Непосредственно приступить к заделыванию одним из материалов – либо штукатурным раствором для кабелей (вариант – строительный гипс), либо монтажной пеной для труб.

p, blockquote 33,0,0,0,1 –>

Следуя этим несложным советам, заняться штроблением стен можно вполне самостоятельно. Главное – желания и немножко терпения!

Штробление несущих стен

Люди старшего поколения помнят то время, когда стены и потолки жилищ были «украшены» витыми косами наружной электропроводки. При возведении современных домов провода, трубы и прочие коммуникации строители заранее «прячут» в специальные каналы ограждающих конструкций.

Устройство коммуникационных каналов учитывается при расчёте несущей способности строительных приспособлений. Другое дело обстоит с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой застройки.

Можно ли штробить несущие стены в таких домах? Данная статья детально даст ответ на этот вопрос.

Возможно ли штробление стен в панельном доме

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

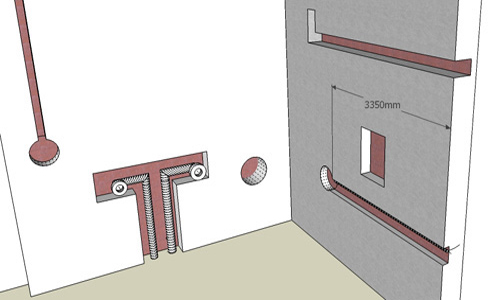

Расположение каналов под проводку

Как штробить панели, чтобы объём работ и материальные затраты были наиболее оптимальными? Сделать каналы в стеновых панелях возможно двумя путями. В первом варианте пробивается горизонтальная и вертикальная штроба. Во втором случае каналы располагаются по диагонали от распределительной коробки до розеток и выключателей.

Диагональное положение каналов значительно экономит трудозатраты и расход материалов.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Особенности прокладки провода в плите перекрытия

Некоторые «специалисты» рекомендуют пробивать штробы в потолке для подводки провода к потолочному светильнику.

Сразу оговорим, что этого делать не нужно.

В панельных домах плиты перекрытия многопустотные.

При возведении домов строители закладывают электрический провод в одну из пустот плиты перекрытия. В центре потолка делают отверстие, чтобы провести электрический шнур изнутри наружу. При замене старого провода в канале пустоты протягивают новую проводку.

Штробление в перегородках

Перегородки, не воспринимающие нагрузок от вышерасположенных конструкций, можно штробить без всяких ограничений.

При сквозном сверлении к проводу подключается одна розетка с одной стороны стены, а с другой стороны — вторая.

Этим решается вопрос экономии расхода электропроводки. О том, как правильно штробить, если вы не специалист, смотрите в этом видео:

Соблюдение правил безопасности

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

  1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
  2. Для защиты глаз нужно надевают специальные очки.
  3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
  4. При выполнении такого вида работ помещение должно хорошо проветриваться.
  5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
  6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

Укладка проводов в штробы

Скрытую проводку устраивают следующим образом:

  1. В очищенные от пыли каналы укладывают проводку, фиксируя её алебастром через 200 – 300 мм, если этого недостаточно, количество точек фиксации увеличивают.
  2. Штробы заделывают цементным раствором.
  3. Застывший цемент грунтуют.
  4. Окончательно каналы шпаклюют под финишное покрытие стены. Подробнее об укладке кабеля смотрите в этом видео:

В случае отсутствия возможности устройства каналов под электропроводку на стенах устанавливают пластиковые короба, в которые укладывают проводку.

Как делать штробление стен в панельном доме своими руками?

Фото
Со временем в любой квартире приходится делать ремонт. Если он косметический, то такой вопрос, как штробление стен своими руками, вас вряд ли будет интересовать. Другое дело, если выполнятся капитальный ремонт.

Штробление стен выполняется при капитальном ремонте и служит для прокладывания в стенах проводки и труб.

При выполнении капитального ремонта в панельном доме часто делают новые перегородки или передвигают на другое место существующие перестенки. При этом возникает необходимость по-новому прокладывать проводку или установить дополнительную розетку. В таком случае вам придется выполнять штробление стен, а сделать это в панельном доме достаточно сложно.

Особенностью стен в панельном доме является то, что они бетонные, и проводить их штробление без наличия специального инструмента у вас не получится. Эту работу можно выполнять несколькими способами.

Первый способ штробления

Перед тем как начать штробление стен под розетку или новую проводку, сначала необходимо сделать схему, а затем нанести ее на стены. Для нанесения схемы на стену можно использовать простой карандаш. Так вы сможете обозначить места, где будете устанавливать розетку, светильник, выключатель.

Схема штробления бетонной стены под электропроводку.

После того как на стену нанесена разметка, необходимо при помощи перфоратора через небольшие расстояние просверлить неглубокие отверстия. После того как вы сделаете отверстия, перфоратор надо переключить в режим отбойного молотка и при помощи инструмента в виде лопатки удалить оставшиеся перемычки. В этом случае перфоратором необходимо работать под наклоном.

Глубина и ширина штробы должна обеспечивать удобную и нормальную укладку провода. Если вы приобретете специальную насадку, то можно не делать предварительно отверстия, а сразу нарезать штробы. Без навыков такой работы вам будет сложно, особенно учитывая то, что панельный дом имеет очень прочные стены.

При выполнении горизонтальных штроб их рекомендуется делать не ближе чем в 20 см от потолка; чтобы не повредить старую проводку, можно отступать еще ниже.

Если есть газовые трубы, то от них можно начинать работу не ближе чем за 40 см.

Для выполнения работ вам понадобятся такие инструменты, как:

  • измерительные инструменты;
  • карандаш;
  • перфоратор;
  • болгарка с алмазным кругом;
  • штроборез.

Второй способ штробления

Схема штробления стены и заделывания раствором.

В этом случае сначала необходимо провести разметку, после чего можно переходить к выполнению основного комплекса работ. Вам понадобится болгарка с алмазным кругом, с ее помощью вдоль разметки делают неглубокие параллельные борозды, расстояние между которыми составляет 2-3 см.

Читайте также:  Шторы для мансардных окон: разновидности и советы по установке

После этого берете перфоратор со специальной насадкой и работаете с ним в режиме отбойного молотка, удаляете перемычку между проделанными бороздами. Вместо болгарки можно использовать штроборез: он похож на нее, только имеет два диска, расстояние между которыми можно регулировать.

Когда будут готовы штробы, в них прокладывают кабель и крепят его при помощи гипса. Данная работа создает много шума и пыли, также она травмоопасна. Работать необходимо с использованием средств индивидуальной защиты: очков, перчаток, респиратора.

Чтобы уменьшить образование пыли, можно работать вдвоем: один будет делать штробы, а второй при помощи пульверизатора — смачивать место выполнения работ. Это немного усложнит работу, но уменьшит образование пыли. Если есть современное оборудование, которое подключается к промышленному пылесосу, то количество пыли значительно уменьшается. Но такая возможность есть не всегда, так как стоимость такого оборудования высока.

При проведении штробления несущих стен возникает вопрос: можно ли это делать? Данная процедура уменьшает прочность конструкции, поэтому по закону штробить несущие стены нельзя.

При этом повреждается слой плиты, который защищает арматуру от коррозии, уменьшается несущая способность стены. Поэтому проведение таких работ надо согласовывать с соответствующими службами.

Если вы все-таки решились штробить несущие стены, то нельзя делать борозды слишком широкими и глубокими. Рекомендуется сделать детальную схему новой проводки и сохранить ее. Так вам будет проще через время повесить картину, телевизор или выполнять другие работы, не боясь повредить электропроводку.

Варианты, как проштробить стены в монолитном, кирпичном или панельном доме: можно ли проштробить без пыли

Создать штробу, то есть борозду в стене, куда будут спрятаны электрические кабеля, можно своими силами. Однако здесь важно соблюдать не только правила проведения рассматриваемой операции, но и общую строительную правовую базу. В статье рассматриваются особенности операции, инструменты для её проведения и различные способы проведения работ.

Как спрятать коммуникации в стене?

Прокладка новой проводки — это неотъемлемая часть капитального ремонта. Кроме того, нередко возникает необходимость добавить в помещении или по всему периметру жилья новые розетки и выключатели.

В любом из этих случаев не обойтись без выполнения операции штробления стен.

Что такое штробление стен

Штробление стен — это прорезание стен при помощи специализированного электрического оборудования, для всевозможных нужд. Одним из наиболее ярких примеров случая, когда может понадобиться подобная операция, является штробление стен с целью прокладки проводки.

Прокладка штробы предназначается для укладки электрического кабеля либо иных коммуникаций и объектов, которые необходимо скрыть. Операция сопровождается образованием большого количества пыли и грязи, а также требует использование специального инструмента.

Штробление стен для электропроводки своими руками

Своими руками осуществить штробление стен является реальной задачей для домашнего мастера. Осуществлять эту операцию можно, как при помощи специальных электрических инструментов, так и вручную.

Выделяют несколько способов штробления, которые будут отличаться в зависимости от выбранного инструмента:

  • Молоток и зубило.
  • Перфоратор.
  • Болгарка.
  • Штроборез.

Каждый вариант отличается своим уровнем сложности и объёмом затрачиваемых усилий и ресурсов. Кроме того отличается затрачиваемое время и качество окончательного результата. При желании и возможности допустимо использование других инструментов.

Можно ли штробить несущие стены в панельном доме

В связи с ростом количества электрических приборов многие жители панельных домов ищут способы позволяющие спрятать проводку не под плинтусами, а в стенах либо потолке.

Прежде чем приступать к прокладыванию электропроводки непосредственно в стенах панельного дома, следует предварительно ознакомиться с планом квартиры. Стены, которые являются ребрами жесткости можно штробить, а те, которые служат в роли несущих, категорически запрещено.

Монолитный дом

Несущие стены в монолитном доме штробить, как правило, нельзя. Обуславливается это тем, что в случае нарушения целостности стены это может напрямую сказаться на строительной прочности.

Кирпичные стены

Благодаря тому, что кладка кирпичей осуществляется при помощи цементно-песочной смеси, то при штроблении кирпичной стены особых проблем не возникает. Используя молоток и зубило можно выбивать эту смесь вручную, а образовавшийся между кирпичами зазор и послужит в роли канавки под кабеля. Разумеется, что после выполнения всех работ, канавка будет замазана штукатуркой.

Штробление стен под проводку: варианты, чем лучше

Для каждого отдельного случая инструменты, направления штробы и другие особенности могут различаться. Прежде всего, на выбор влияет тип здания и стен, которые расположены в искомом помещении. Кроме того, дополнительное влияние оказывают и размеры штробы.

Перфоратор с насадкой — инструмент для штробления стен

Перфоратор используется для штробления стен, как правило, в случае, когда производится ремонт только в одной из комнат. Обуславливается это тем, что от штробореза образуется специфическая дисперсная пыль, которая везде проникает и может портить вещи и мебель.

Для штробления перфоратором необходимо насверлить по обозначенной трассе отверстия диаметром 8 мм. Расстояние между этими отверстиями не должно превышать один сантиметр. После этого на перфоратор надевается специальная насадка для штробления, и аппарат переводится в режим удара. Далее потребуется пробить штробу между намеченными отверстиями.

Работы болгаркой

Предварительно понадобится разметить места будущего расположения кабеля. После того, как разметка была окончена полностью можно приступать к созданию желобов. При помощи болгарки это можно сделать двумя способами:

  1. Работы проводятся болгаркой, на которую одевается специальный диск, предназначенный для резки бетона.
  2. На расстоянии пяти миллиметров производится два параллельных друг другу пропила. А непосредственно канавка выдалбливается перфоратором.

Насадка на дрель

Дрель также может пригодиться в решении рассматриваемой задачи. Потребуется использовать электрическую дрель, снабжая её попеременно сверлом, насадкой с коротким буром и специальной лопаткой.

Прежде всего, при помощи сверла либо насадки с буром следует просверлить отверстия глубиной не менее 25 мм и на расстоянии в 10-15 мм друг от друга. Следующим этапом при помощи насадки в виде лопатки осуществляется обустройство желоба.

Лопатка для работ

Выбить канавку нужных размеров, согласно нанесенной заранее разметки, можно при помощи лопатки. Лопатка является непосредственно насадкой для перфоратора, который и проводит образование и углубление канавки согласно размеченных заранее пропилов.

Среди преимуществ можно выделить то, что углубление образуется быстро, а его края и форма будут ровными, что не потребует выполнения дополнительных манипуляций. Среди недостатков значится то, что использование лопатки может спровоцировать большое образование пыли.

Возможно ли штробирование без пыли

Те, кого интересует вопрос, возможно ли штробить стены без пыли, могут получить положительный ответ. Это становится возможным при применении специализированного штробореза снабженного мощным пылесосом. Пыль, которая образуется в процессе работы, будет попадать в специальную камеру, которая предотвращает её проникновение в окружающее пространство.

Правила

Рассматриваемая операция выполняется согласно правил:

  • Штробление под проводку следует производить параллельно основным конструктивам здания вертикально либо же горизонтально.
  • Горизонтальное штробление следует производить с отступом не менее чем в 150 мм непосредственно от плит перекрытия.
  • Борозда при вертикальном движении должна быть отдалена на 100 мм от дверей, окон и углов, и на 400 мм от газовых труб.
  • По длине штроба не должна превышать трёх метров, а ширина и глубина могут быть не более 25 мм.
  • В несущих конструкциях не рекомендуется делать горизонтальные борозды.

Как быстро проштробить под кабель или розетки

Правильно выбранный инструмент даёт возможность быстро проштробить стену под кабель либо розетку. Выбор же должен осуществляться согласно материала конкретной стены, её характеристик и расположения. Быстрым и удобным вариантом является использование перфоратора либо же ударной дрели, но в таком случае штроба может получиться неровной.

На какую глубину запрещено штробить в несущих стенах

В случае, когда штробление производится в несущих стенах то не стоит превышать глубину в 20-30 мм.

На этой глубине, как правило, располагается арматура, повреждение которой может не только нести катастрофические последствия, но и является нарушение правовых норм.

Как сделать штробу

Независимо от выбранного варианта проведения работ, общий порядок действий будет общим, и он представлен ниже:

  • Разметка и подготовка поверхности.
  • Проведение работ.
  • Окончание.

Нужно ли проводить работы перед штукатуркой

После проведения работ и укладки кабеля в канавах остается пыль и грязь, которые препятствуют качественному сцеплению грунтовки со стеной. Вооружившись перчатками и широкой кистью, следует щедрым слоем заделывать неровность в стене по всей её протяженности.

Как правильно проштробить стену под проводку и розетки: ход и последовательность работ

Этапы работ будут следующими:

  • Составление плана на бумаге и нанесение контуров с разметкой на стене.
  • Уборка и подготовка рабочей зоны.
  • Проведение рабочей операции.
  • Завершающий этап, уборка.

Кирпичную стену

Произвести прорезы на стене из кирпича согласно намеченным линиям можно легко и быстро при помощи перфоратора либо болгарки.

Бетонные перегородки

Для выполнения подобного действия понадобится перфоратор, лопатка, а ещё бур для бетона.

Варианты, как штробить бетонную стену перфоратором без большой пыли

Для избегания образования больших объёмов пыли, следует перед началом работ застелить помещение пленкой и увлажнить воздух. Также рекомендуется производить дробление поверхности стены согласно четко обозначенных контуров.

Сколько времени занимает штробление

Время проведения рассматриваемой операции напрямую зависит от выбранного способа, инструмента, размеров канавки и особенностей материала стены.

В статье рассматриваются все аспекты затрагивающие понятие операции штробления, её особенностей и правил проведения.

Полезное видео

Штробление стен под проводку в панельном доме

При самостоятельной прокладке различных коммуникаций в панельном доме возникает вопрос, можно ли штробить его стены под электрическую проводку, водопроводные трубы, канализацию и другие коммуникации. Несмотря на высокую прочность бетонных конструкций таких зданий, неправильный подход к данной операции может привести к негативным последствиям – потере несущими конструкциями своих первоначальных характеристик, появлению трещин и различных деформаций. При очень грубом нарушении правил прокладки коммуникаций штробление может привести к постепенному разрушению панелей и плит перекрытий, что приведет в дальнейшем к обрушению стен или всего здания.

Читайте также:  Защита кабелей и проводов от грызунов, кошек и собак

Несущие стены панельного дома

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

  • Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
  • Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Различить отделочный и защитный слой практически невозможно. Поэтому при штроблении следует ориентироваться на то, что внутренний слой имеет толщину не более 20 мм.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

  • плиты перекрытия потолка или полов,
  • ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

Как определить несущую стену

К несущим стенам относятся следующие конструкции:

  • выходящие на улицу или лестничную площадку, в подъезд;
  • разделяющие две соседние квартиры;
  • расположенные перпендикулярно плитам перекрытия;
  • имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Теоретически получить разрешение на прокладку штроб собственник жилья может, согласовав их расположение, глубину с автором проекта дома. При этом выдается официальное заключение (разрешение) указывающее на то, что прокладываемые в панелях каналы не повлияют на их несущую способность.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3.05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

  • Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
  • Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм – до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

Технология проведения работ

Перед началом прокладки штроб в бетонных конструкциях панельного дома при помощи уровня, длинного алюминиевого правила, карандаша и рулетки выполняют нанесение на бетонное основание разметочных линий. Для прокладки штроб в бетонных конструкциях панельных домов используют ручные или электрические инструменты.

  • Молоток и долото – при помощи широкого долота и тяжелого молотка бетон внутри очерченных контуров штробы аккуратно выбивается.
  • Дрель и долото – в дрель вставляется сверло по бетону большого диаметра, с его помощью по центру сделанного контура штробы делается ряд отверстий, после чего бетон выбивается острым долотом.
  • Перфоратор – в патрон инструмента устанавливается крупный бур с наконечником в виде лопатки, после чего перфоратор переводится в ударный режим и постепенно, кусками выбивает очерченный канал.
  • Штроборез – нарезка штроб данным специализированным инструментом производится двумя алмазными дисками, имеющими ручную регулировку расстояния между ними. Бетон выбивается долотом или перфоратором.

Проштробить бетонный монолит можно также с помощью болгарки оснащенной диском с алмазным напылением.

Среди инструментов наиболее удобен и технологичен штроборез – с его помощью можно вырезать правильный по форме и глубине канал для укладки проводки, затратив при этом немного сил и времени.

В проделанный канал укладывается электропроводка, фиксируется в стене через каждые 20-25 см при помощи раствора алебастра или гипса. Заделывают штробу с уложенной в нее проводкой цементно-песчаным раствором, шпатлюют или наносят слой штукатурки.

Особенности прокладки провода в плите перекрытия

Чтобы проложить проводку через полости внутри плит перекрытия достаточно сделать два отверстия на противоположных концах такого канала, после чего аккуратно протащить сквозь него провод.

Такая технология прокладки используется только на полу.

Штробление в перегородках

Нарезка каналов под укладку проводки в перегородках запретить не может никто, поэтому она производится безо всяких ограничений. Если необходимо установить по розетке с каждой из сторон перегородки, в нижней части канала делают сквозное отверстие.

Правила безопасности

Перед тем как штробить стены под проводку в панельном доме, необходимо позаботиться о соблюдении правил безопасности, оградив органы дыхания, глаза, кожу рук от воздействия цементной пыли и кусков скалывающегося бетона. Понадобятся:

Для улучшения условий работы в перерывах между нарезками каналов в бетоне образующуюся цементную пыль удаляют при помощи мощного пылесоса, при наличии возможности помещение проветривают.

Объясняет юрист: Почему нельзя штробить стены под электрику

Что и в каких случаях придется согласовать, если вы переделываете электрику?

Запрещено: штробить несущие стены и плиты перекрытий
Согласно Постановлению Правительства Москвы № 508 (Приложение №1), выпущенному в 2011 году, в бетонных, монолитных и кирпичных домах запрещено штробить и / или прокладывать пазы для проводки в несущих стенах, перекрытиях и других элементах, обеспечивающих прочность здания.

В многоквартирных домах типовых серий (то есть в панельных домах) « не допускается устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов » .

За штрабу в несущей стене или конструкции Жилинспекция имеет право выписать штраф в 2500 рублей. Но главное — выдаст предписание вернуть все в исходное состояние (согласно статье 29 Жилищного Кодекса).

Важно: Стены, сопряженные с лестнично-лифтовым узлом, в большинстве случаев являются несущими. Но даже если это не так, штробить в них отверстия под проводку тоже запрещено.

На фото выше — кирпичная стена, к ней ограничения на штробление не относятся

Разрешено с ограничениями: штробить перегородки
Основной документ, регламентирующий в нашей стране штробление стен — это СНиП 3.05.06-85. Согласно ему, запрещено горизонтальное штробление на глубину более 2,5 см, шириной 2 см и длиной более 3 метров. Причина — арматура, проложенная на расстоянии 2 – 3 см от поверхности стены. Нарушение целостности арматуры — это угроза безопасности жителей всего дома.

Однако требования СНиП 3.05.06-85 в разных регионах страны дополняют местные нормы. В большинстве своем, как и московские, запрещающие любые нарушения целостности стен.

А вот установка выключателей и розеток, к счастью, никаких согласований не требует.

Важно: Несмотря на то, что в большинстве случае провода прячутся в стенах, определить, где именно они проложены, не составит труда. Существуют различные инструменты и приборы, позволяющие выявить скрытую проводку, а следовательно, понять, были ли нарушены какие-то правила.

  • проектные материалы, скорректированные при монтаже и наладке (чертежи и схемы, пояснительные записки, кабельный журнал и т.п.), выданные монтажной и наладочной организациями;
  • заводские материалы (техническое описание и инструкция по эксплуатации, паспорта электрооборудования и аппаратов и т.д.), выданные монтажной организацией;
  • протоколы наладки и испытаний, выданные наладочной организацией или лабораторией Потребителя.

Согласно п. 2.6.5, если подключение данной ячейки выполняется от сетей электросетевой организации, необходимо выполнить согласование проектной документации с сетевой организацией, от которой осуществляется электроснабжение предприятия (в части работы защиты), чтобы не нарушить требования п. 2.6.4. Правил.

Что делать: в жилищную инспекцию предоставить справку о мощности устанавливаемого устройства, подтверждающую, например, что теплый пол не вызовет перегрузок в сети (это снимет с вас ответственность в случае каких-либо проблем с электросетью). Получить такую справку нужно в управляющей компании, обслуживающей дом, где планируется данная перепланировка. Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Статья написана московским юристом по согласованию перепланировок Алексеем Паршиным в соавторстве с Дмитрием Астаховым (генеральным директором vdome24.ru).

ВАША ОЧЕРЕДЬ…
Поделитесь опытом согласования электропроводки после вступления в силу нового порядка в Москве. Расскажите, как обстоят дела в других регионах

Ссылка на основную публикацию
