Регулируемая подсветка клавиатуры своими руками

Регулируемая подсветка для клавиатуры своими руками

Наверняка большинство читателей сталкивалось с проблемой не хватки освещения во время работы за компьютером. Поэтому предлагаю вместе со мной изготовить вот такую подсветку для клавиатуры….

Но не простую, а с регулировкой мощности.

Питается она от блока питания компьютера. Включатся вместе с компьютером.

Схему взял простейшую.

Получился вот такой регулятор.

Он же в корпусе.

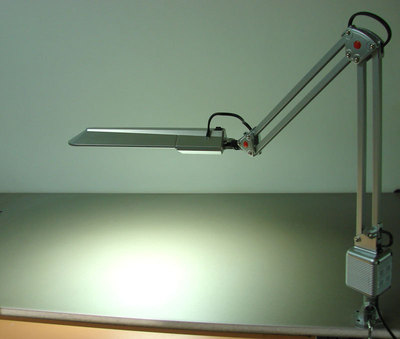

Вот так было светло до переделки (настольная лампа).

Потребление 300 мА на максимальной мощности. Транзистор не греется, но радиатор приклеил для «порядку».

Все подробности по сборке и демонстрацию работы можно посмотреть на видео.

> Купить в подарок или заказать уникальную вещь

Подробнее об авторе
15 свежих записей

About Илья И

Встраиваемая сигнализация своими руками – 27.11.2016
Самоделка для эффективного общения с коллекторами – 24.07.2016
Как сделать из настенных часов таймер полива с датчиком дождя своими руками – 19.06.2016
Делаем 50W LED прожектор из хлама своими руками – 05.06.2016
Грибная грядка или вешенка на пнях – 08.05.2016
Высоковольтный эксперимент – 28.04.2016
Делаем драйвер для китайского фонаря своими руками – 04.04.2016
Регулируемая подсветка для клавиатуры своими руками – 29.03.2016
GSM сигнализация о протечке воды – 26.03.2016
Автомобильный пробник с двойной функцией – 24.03.2016
Подсветка ящика с таймером на батарейках – 23.03.2016
Сигнализация о протечке воды своими руками – 09.03.2016
Делаем модель танка Т-34-85 своими руками – 24.02.2016

9 Replies to “Регулируемая подсветка для клавиатуры своими руками”

значит так берем обычные ледовки штук пять шесть, и вставляем внутрь клавиатуры питание там же с юсб 5 вольт и все дела , а такую хрень городить -это надо быть совсем не от мира сего

Разумное и простое решение. И то, что все регулируется ручками — это правильно. Авторегулировка — это когда с жиру бесятся 🙂

А светодиодная лента в глаза не светит?

Она же вниз направлена

Я всё это мог бы сделать, но это совершенно ни к чему. Потенциометр всегда возле руки.
И никакая автоматизация не заменит глаза, только на глаз можно отрегулировать чтобы клавиатура была по яккости равна яркости монитора

Двойной потенциометр, жалко наверное было) Тоже хочу что-то похожее сделать, но как-то лень, да и если не ошибаюсь, плохо для зрения когда вокруг темно. Просто планировал с авторегулировкой, думал тут и схемку найду.
А с уголком хорошо придумано, как радиатор и что бы в глаза не светило, и выглядит отлично.
З.Ы. Слева от монитора, жаль что ограничено время для редактирование сообщений.

Ну я использовал потенциометр который был в хозяйстве.
Для зрения не вредно, в комнате всегда есть небольшой свет.
И реально авторегулировка не нужна, потому что это настолько сложная задача, потому что поздно вечером подсветка совсем чуть чуть, днем намного ярче.
Я не могу придумать алгоритма чтобы это автоматизировать

А видео-то и нет) Впрочем, идея понятна, справа за моником виден потенциометр, им яркость и регулируется. Только я думал будет что-нибудь поприкольнее, с каким-нибудь фоторезистором и авторегулировкой яркости в зависимости от уровня внешнего освещения, думаю схема бы не сильно усложнилась.
А еще можно было замутить управление с самой клавиатуры, подцепить полевик к какому-нибудь светодиоду типа scroll lock, нажатие клавиши включало бы отключало подсветку, только это нужно разбирать клавиатуру.

Добавить комментарий Отменить ответ

Метки

Your browser doesn’t support canvas.

Горячий ТОП за месяц

Подсветка клавиатуры своими руками

В рамках этой статьи мы хотели бы полностью раскрыть вопрос о том, как сделать на клавиатуре подсветку, рассмотрев сразу несколько вариантов её изготовления, а именно:

1. Подсветка клавиш клавиатуры сверху светодиодами
Назначение: Безусловно, она подойдёт тем, кто любит поработать за компьютером ночью и не имеет возможности включить свет в комнате. Для большинства людей данная ситуация означает как минимум 50%ое падение эффективности труда из-за постоянного поиска нужных кнопок.

Список необходимых материалов и инструментов приведен на фотографии ниже:
паяльник, светодиоды, термоусадочная трубка, достаточно жёсткие провода и клавиатура.

Первым делом разбираем клавиатуру. Абсолютное большинство моделей собрано на шурупах, поэтому данный вопрос без проблем решается одной отвёрткой. Затем находим то место, где установлены индикаторы CapsLock, NumLock и т.д. Именно от этих светодиодов и будет питаться наша подсветка. Свиваем 2 провода длиной 20-30см «косичкой» и подпаиваем их к индикаторному светодиоду на клавиатуре.

Одеваем на скрученные провода термоусадочную трубку, обогреваем её паяльником, чтобы она сжалась, и подпаиваем сверху светодиод. Готово! Получилась очень удобная и в то же время простая подсветка. Важным преимуществом является то, что данная подсветка может регулироваться путём изгиба стержня, на котором закреплён светодиод.

2. Вариант с использованием гибкого неона
Назначение: подойдёт любителям моддинга и тем, кому просто захотелось проапгрейдить внешний вид клавиатуры. В общем, пользы от данной технологии мало, но есть интересный декоративный эффект.

Затем выпиливаем пространство для драйвера гибкого неона.

С первой попытки получилось не слишком аккуратно, поэтому была предпринята попытка номер 2, результат которой можно увидеть ниже.

Если описание показалось вам не достаточно подробным, рекомендуем посмотреть это видео:

3. Подсветка поверхности под клавиатурой.
Назначение: исключительно в качестве украшения. При грамотном подходе эффект будет более чем интересным.

После разборки клавиатуры, находим место подключения питания к плате у неё внутри. Измерив мультиметром ток, подаваемый на клавиатуру, рассчитываем подключение светодиодов к сети. О том, как это грамотно сделать читаем в данной статье.

Устанавливаем светодиоды в дырки, подпаиваем резисторы, аккуратно распределяем провода и подключаем на питание.

4. Подсветка клавиатуры ноутбука
Назначение: пригодится любителям посидеть в темноте с ноутбуком на коленях. Также данную подсветку можно использовать для чтения в темноте электронных книг на предназначенных для этого устройствах.

Очевидно, что разбирать ноутбук ради изготовления светодиодной подсветки – дело не благоразумное, поэтому ниже мы рассмотрим способ изготовления универсальной светодиодной USB лампы для подсветки клавиатуры.

Первым делом собираем светодиоды в цепь, исходя из того, что в качестве источника питания у нас выступает USB. Заметим, что в качестве резистора используется резистор переменного сопротивления – он позволит в дальнейшем регулировать яркость. Данная опция полезна в том случае, если вы планируете использовать подсветку для разных задач (например, освещение экрана при чтении или просто подсветка клавиш).

В качестве основы подсветки мы использовали специальный твердеющий пластилин. Открыв упаковку, мы разместили в нём спаянные светодиоды удобным нам образом (чтобы свет в итоге был рассеянным).

Придаём более или менее приятный вид нашему мини-светильнику, ждём покуда пластилин засохнет. Готово! Можно пользоваться.

Как сделать подсветку на клавиатуре

В некоторых случаях возникает потребность сделать дополнительное подсвечивание рабочей поверхности. Клавиатуры с подсветкой клавиш может быть куплена, но если такой вариант подходит.

Если цена на подобные устройства не соответствует возможностям пользователя, достаточно запастись временем и сделать все своими руками. Для такой процедуры понадобится некоторые знания работы с паяльником, подключения диодной ленты.

Зачем нужна подсветка на клавиатуре?

Клавиатура для компьютера с подсветкой необходима для работающих в ночное время людей. Полуночники часто задаются вопросом, как добиться освещения клавиатуры, в случае если слепой набор не был освоен. Так же для некоторых операций есть необходимость смотреть на клавиши, что затруднительно при некачественном освещении.

Дополнительная иллюминация необходимо для:

сотрудников IT-направления;
геймеров;
диспетчеров ночных смен;
технического персонала, тестирующего на месте оборудования с подключением клавиатуры к прибору.

Освещение рабочей поверхности не только красивая фантазия для эстетического удовольствия. Необходимость видеть нужные клавиши при полном или частичном отсутствии света требует подобной меры. Забота о правильной работе может сэкономить время, дать приемлемый вариант взаимодействия с приборами.

В некоторых случаях необходимый вариант клавиатуры трудно достать, или вовсе нет возможности. Взяв аналогичный по конфигурации вариант достаточно просто сделать в нем подсвечиваемые клавиши. Для такой процедуры понадобятся некоторые навыки пайки и знание элементарных принципов радиоэлектроники.

Требуемые инструменты

Обзоры клавиатур с подсветкой клавиш демонстрирует различные варианты клавиатур с подсветкой:

стандартная прямоугольная;
геймерская;
клавиатура ноутбука;
беспроводные аналоги.

Чтобы повторить подобный опыт, осветив стандартные варианты без дополнительных спецэффектов, необходимы определенные инструменты и материалы:

светодиодная полоса (до 1 м);
паяльник;
элементы питания (в случае встроенного варианта подпитки подсветки);
сетевой кабель (около 3 м);
переходник 2-4-пиновый на 1-6-пиновый;
набор отверток;
изолента;
выключатель;
канцелярский нож;
клей (для некоторых вариантов со сменой панели клавиш);
тестер для финальной проверки работоспособности всех элементов цепи.

Практически все требуемые подручные материалы можно приобрести в любом специализированном магазине. Это касается и светодиодных лент для Multi-color системы подсветки.

Блок питания подсветки

Любой вариант иллюминации требует источника питания. Подобная задача остается решением №1 для всех желающих создать дополнительные спецэффекты на рабочей поверхности. Стоит учитывать потребление ресурса диодным элементом, поскольку большая часть рекомендаций сводится к внедрению подключения к блоку питания компьютера.

Игровая клавиатура для компьютера с подсветкой заводского производства построена именно на этом принципе. Поскольку все элементы уже включены, они напрямую берут ресурс на внутренних элементах компьютера. Этот процесс требует много ресурса.

Мастера электронщики предлагают делать отдельный вывод для подключения на разъем розетки системного фильтра, или встраивать дополнительный блок питания, чтобы разгрузить основной. В этом есть своя доля истины, поскольку обильно потребление энергии изнашивает ваш компьютер.

Выгодные стороны использования диодной ленты

Механические клавиатуры с подсветкой все построены на принципе применения светодиодного полотна. Такому подходу предшествовали множественные не совсем удачные эксперименты. В выборе именно диодов основывался на следующих требованиях:

компактного расположения внутри короба клавиатуры;
небольшой вес;
легкость в монтаже;
потребление ресурса;
удобство при замене износившегося элемента;
требования к яркости источника света;
устойчивость к множественным механическим повреждениям;
возможность добавления дополнительных расцветок.

Последний пункт важен для встроенной системы Multi-color. Игровые клавиатуры или панели ноутбуков требуют контрастной подсветки. Это связано с требованиями ориентации геймера или тестера в процессе работы. Раскрашенные в разные световые цвета области позволяют быстро сориентироваться и предотвратить путаницу. Вдобавок светодиоды безвредно взаимодействуют с системами компьютера или ноутбука.

Любая ли клавиатура подойдет для трансформации?

Для трансформации может подойти любая объемная клавиатура. Игровые клавиатуры с подсветкой различной конфигурации все обладают определенной высотой. Подсветка, построенная не на принципе применения светодиода, возможна только в заводских условиях. Поэтому для экспериментального проекта необходимо брать определенной высоты прибор.

Опытными мастерами электронщиками для первых экспериментов по установке светового элемента рекомендуется поупражняться на механических клавиатурах следующих фирм:

Эти клавиатуры имеют достаточную высоту и простоту конструкции. Они обладают определенным запасом прочности, поскольку рассчитаны на среднего пользователя.

На них можно отработать множество различных приемов, в том числе полная замена зоны клавиш на аналогичный вариант с прозрачными вставками. Вдобавок, при компиляте нескольких вариантов в один для декоративности эффектов, их стандартная конфигурация позволяет произвести подобные манипуляции.

Беспроводная клавиатура с подсветкой

Беспроводная клавиатура с подсветкой имеет свою специфику, связанную с элементом подачи сигнала. Во время дополнения такого варианта светодиодной составляющей необходимо произвести следующие манипуляции:

сделать точные замеры всех параметров клавиатуры;
распределить на схеме все точки монтажа светодиодной ленты на достаточном расстоянии от плат подачи импульса;
выбрать надежное место для крепления элемента питания;
решить, как будет отключаться/включаться подсветка;
произвести некоторые изменения в корпусе для вывода кнопки.

Основной задачей данного процесса является установка ленты без повреждения основных функций клавиатуры. Во время демонтажа панели клавиш, необходимо помнить главное правило, которое распространяется на все остальные варианты клавиатур:

Строго не рекомендуется откреплять резиновые подкладки клавиш.

Если отклеить резиновые подложки, их будет невозможно правильно установить обратно. Существует дополнительный вариант крепления на прозрачный лист подложки, однако в некоторых чувствительных моделях это приведет к полному отсутствию реакции клавиши при нажатии.

Где взять светодиодное полотно?

Чтобы решить вопрос, как включить подсветку клавиатуры, необходимо иметь светодиодное полотно. Стандартный вариант ленты продается во всех строительных магазинах и рынках. Если условия разработки проекта для установки подсветки требуют каких-либо особых свойств или требований, аналоги можно найти через интернет источники.

Стандартная лента состоит из:

эластичной полимерной ленты;
рядя последовательно соединенных диодов;
точек выхода элементов подсоединения к питанию;
зоны разделения, помеченной специальными маркировочными обозначениями.

В вариантах ленты для системы Multi-color имеет некоторые отличия. Диодные пары разных цветов параллельно подсоединены на некотором расстоянии напротив друг друга. В остальном все точки пайки (присоединения) проводов витой пары имеют стандартный выход.

Согласно маркировкам одна точка выхода имеет 5 вольт, другая 12 вольт. Это необходимо учитывать при подсоединении контура подсветки к разъемам. К тому же при варианте подключения полотна через зарядное устройство, необходимо учитывать, что ЗУ должен быть трансформаторное, а не импульсное.

Включить подсветку клавиатуры на ноутбуке Аsus

Одним из часто задаваемых вопросов считается, как включить подсветку клавиатуры на ноутбуке Аsus. Поскольку модели этого типа обладают очень умеренным свечением. Некоторые пользователи не удовлетворены качеством люминесцентного элемента. Однако сама машина устраивает по своим параметрами и качеству работы.

Чтобы произвести монтаж светодиодного элемента, стоит сразу определиться с типом освещения. Для начинающих электронщиков рекомендовано делать подсветку по контуру. Поскольку это позволит минимизировать возможный урон работоспособности при неумелом монтаже.

Правила установки диодной ленты требуют:

отсоединить аккумулятор;
снять все крепежи (некоторые притоплены, и малозаметны на первый взгляд);
аккуратно вытащить жесткий диск;
демонтировать DVD ром;
освободить от крепежа панель клавиш;
отсоединить шнур дисплея подходящий к материнской плате;
отсоединить шлейф;
снимать WLAN.

Саму ленту светодиодов необходимо установить по свободному контуру края клавиатуры. При этом учитывать место крепления батарейки или любого аккумулятора, достаточно плоского для монтажа в корпус. Одним из неудобных моментов такого процесса станет потребность аналогичного демонтажа при замене питающего элемента.

№1 Самый простой способ подсветки

Крепление ленты на нижнюю часть монитора или внутреннюю часть выдвижной полки для клавиатуры. Это один из самых простых вариантов, как сделать подсветку на клавиатуре. Подобный способ подходит для тех, кто мало знаком с принципами электроники. Установленная планка имеет простой тип подключения:

витая пара (аналогичная проводу подключения Интернета) припаивается к точкам выхода внутреннего соединения диодов;
подключение через разъем питания типа molex к винчестеру;
разъем с желтой маркировкой рассчитан на 12 вольт;
разъем с красной маркировкой отведен для 5 вольт.

Монтаж можно произвести внутрь столешницы, что дает яркое освещения поверхности клавиш. В подобном варианте под поверхность крышки стола можно присоединить выключатель, с помощью которого можно убирать освещение в дневное время.

Крепеж выключателя

В различных системах важным моментом является выключение подсветки в момент, когда она не нужна. Если речь идет о стандартных клавиатурах механического типа, то все обстоит просто. В корпусе выпиливается дополнительный паз, куда выводится кнопка выключение. Аккуратности и эстетичность зависит от ваших стараний.

В моделях с более сложным строением такой подход не имеет своего функционального смысла. Поскольку повреждение целостности корпуса может повлиять на работу всего аппарата. На ноутбуках такой вариант в принципе не приемлем.

Заводские модели клавиатур с подсветкой оснащены специальными клавишами для выключения подсветки. Такие клавиши имеют дополнительный выведенный на корпус светодиод, который не светит, если подсветка отключена. Этот принцип можно применить для выключения самодельного контура светодиодов подсветки клавиатуры на ноутбуке.

Принцип освещение клавиш клавиатуры

Свет от диодов выходит на поверхность двумя путями:

через просветы между клавиш;
сквозь прозрачные части клавиш.

На это необходимо обращать внимание при работе с клавиатурой. Светодиодная подсветка считается самой оптимальной и правильной. Источник света дает ровный луч, который имеет четкий радиус рассеивания. Особенно этот вариант хорошо наблюдается, если светятся сами символы.

На стандартных клавиатурах все кнопки не прозрачные. Исправить положение можно выпилив область рабочей поверхности и заменив на более прогрессивную. При таких манипуляциях стоит учитывать момент совпадения расположения области кнопок.

Так же подобный процесс требует аккуратности при обработке стыков и подгонке к области отверстия. Вклеивается новая панель с клавишами с помощью специализированного клея. Необходимо тщательно следить за стыками, чтобы конструкция взялась намертво. В любом варианте свет подаваемый диодом отражается от рук, создавая дополнительное освещение панели.

№2 Монтаж светодиодов в тело клавиатуры 760

Прежде чем устанавливать ленты подсветки, нужно составить схему всех точек выхода дополнительных элементов. Это касается:

выключателя;
провода к блоку питания;
присоединения системы пульта для Multi-color.

Таким образом, на схеме должны в обязательном порядке числиться:

точки выхода дополнительных проводов;
расположение резиновых подложек клавиш;
точки внутреннего крепежа всех проводков, соединений.

Поскольку все планки соединяются в один узел, нужен продуманный план для укладывания этой части. Чтобы его объем не мешал установки панели с клавишами.

Подсветка клавиатуры своими руками требует определенной аккуратности. При монтаже ленты первой задачей является демонтаж корпуса. Все элементы крепежей необходимо тщательно отсоединить, обращая внимание на возможные выходы различных разъемов.

В случае сплошной панели клавиш, имеет смысл проплавить отверстия для выхода диодов паяльником. Для подобной манипуляции будет необходим точный расчет расположения диода вдоль направляющей и мест крепления клавиш. Присоединенный провод к началу цепи имеет смысл присоединить клейкой лентой к основным проводам клавиатуры для большего удобства эксплуатации.

На провод монтируется переходник разъема под провода питания диодной ленты. Подключаем его непосредственно к источнику питания. Кнопку выключения подсветки можно вставить в место выхода плат, выломав одну планку.

Multi-color радужная подсветка обыкновенной клавиатуры

Система многоцветной подсветки базируется на применении RGB диодной ленты. Для подобного варианта понадобятся:

клавиатура с прозрачными символами клавиш;
RGB диодная лента;
RGB контроллер рассчитанный на 12v;
блок питания;
пульт переключения режимов;
разъем для подключения к питанию;
датчик приема сигнала.

Ленты распускают на необходимые отрезки. Они крепятся в четко определенном месте под клавишами. Соединяются параллельно, присоединяются к контроллеру. Дополнительно выводится датчик приема сигнала пульта. В корпусе выпиливается паз для выведения разъема подключения к питанию. Когда последние приготовления сделаны, собирается корпус.

Cамодельная подсветка для клавиатуры

Очень часто люди, работающие за компьютером, да и просто проводящие за ним свободное время, сталкиваются с такой проблемой, что для того, чтобы набрать любой текст или сообщение, приходится напрягать глаза. При этом стоящая на компьютерном столе лампа отсвечивает от монитора, а как сделать клавиатуру с подсветкой – непонятно. При всем при этом еще и основное освещение комнаты загораживается самим сидящим за столом.

Так есть ли выход из подобной ситуации? Как оказалось – да.

Таким выходом вполне может стать подсветка клавиатуры, сделанная своими руками, причем с минимумом затрат. Ведь всегда интересно создать что-то самому, в домашних условиях.

Необходимо понять, сложно ли сделать подсветку для ноутбука или клавиатуру с подсветкой для стационарного компьютера. Сколько времени и сил будет на это потрачено?

Существует несколько вариантов изготовления своими руками подобной подсветки, как простых, доступных человеку, никогда в жизни не сталкивавшемуся с подобной работой, так и более сложных, для изготовления которых требуются знания как компьютерной техники, так и радиоэлектроники. Но начать, наверное, следует с более простых способов.

Простая подсветка для клавиатуры

Для изготовления подобной подсветки понадобятся:

светодиодная лента длиной 64 см;
кнопка включения (с фиксацией);
коннектор для батарейки «Крона»;
сама батарея;
спичечный коробок.

Пример подсветки клавиатуры на выдвижной полке

Не стоит приобретать батарею китайского производства, т. к. подсветка с питанием на такой «Кроне» не проработает и дня. Светодиодная лента должна быть плотностью 60 или 120 элементов на метр.

Первым делом необходимо залудить концы проводов и контакты кнопки. Один из проводов коннектора необходимо припаять к светодиодной ленте. Второй через разрыв кнопкой – к другому проводу световой полосы.

Главное в этой работе – не перепутать полярность на коннекторе и ленте. Пропаянные контакты, естественно, изолируются, полученное изделие проверяется, и если все собрано верно, подсветка должна работать. После этого в спичечный коробок прячется «Крона».

После всей проделанной работы со светодиодной ленты необходимо снять защитную пленку и приклеить ее по краю стола элементами вниз вдоль выдвижной полки для клавиатуры. Также на суперклей или двухсторонний скотч снизу крепится и спичечная коробка с батареей. В этом случае кнопка должна оказаться под рукой.

В итоге получится подсветка примерно как на фото выше.

Вариант для клавиатуры на ноутбуке

Подобное самодельное устройство может быть полезным тем, кто любит побыть в темном помещении с ноутбуком наедине. Здесь главное понять, как же своими руками сделать подсветку клавиатуры на ноутбуке, а работа уже пойдет как по маслу.

Дело в том, что ноутбук на выдвижную полку не поставить, а если и получится, то рассмотренная выше подсветка будет совершенно бесполезной. На клавиатуру свет от нее все равно не попадет. Ну а изготавливать более сложную систему, разбирая ноутбук для установки светодиодов под кнопки – совсем не с руки, а потому нужно рассмотреть вариант, при котором получится USB-подсветка для клавиатуры, крепящаяся сверху монитора в районе WEB-камеры.

Подсветка клавиатуры ноутбука

Для начала потребуется спаять последовательно светодиодные элементы с расчетом того, что питаться подсветка будет через USB, а значит напряжение, на которое следует равняться при выборе мощности и количества, будет равным примерно 5 вольт. Главное – при пайке не перепутать полярность светодиодов. Включаемый в схему резистор желательно брать с переменным сопротивлением, с его помощью появится возможность регулировки яркости подсветки.

За основу подсветки можно взять даже отрез маленькой пластиковой бутылки – тут уже можно руководствоваться собственной фантазией. Разместить спаянные по схеме (ниже) светодиоды лучше веером, для рассеянного, но направленного обязательно вниз светового потока для более оптимальной подсветки клавиатуры, сделанной своими руками.

Ну и в итоге необходимо подключить питание к USB-проводу. Даже если под рукой нет тестера, и невозможно проверить, по каким из проводов идет «плюс» или «минус», не беда. Все реально узнать методом «научного тыка», подключая поочередно провода, идущие от USB-разъема к концам последовательно спаянных светодиодов. И вот USB-подсветка клавиатуры ноутбука, сделанная своими руками и в домашних условиях, готова. Можно гордиться собой, ведь подобная самоделка освещает каждую клавишу.

Схема сборки светодиодов для подсветки клавиатуры ноутбука

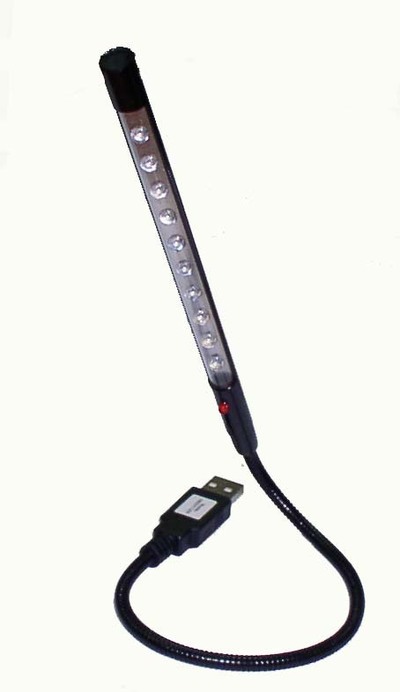

Вариант № 3 – фонарик USB

Это наипростейший вариант того, как сделать своими руками подсветку на клавиатуре. Для его осуществления понадобится гнущаяся металлическая гофрированная часть от пьезоэлектрической домашней зажигалки либо направляющая от микрофона наушников, которая отлично справится с той же функцией. Также нужен будет USB-разъем, светодиод (его, кстати, можно выпаять из старой лазерной мышки) и несколько кусочков провода.

Все предельно просто – необходимо припаять светодиод к проводам, пропустить их сквозь гофрированную часть зажигалки или микрофона, и на выходе как можно плотнее припаять к USB-разъему, естественно, определив питающие выходы.

Такой фонарик будет невероятно ярко светить, да и направить его можно как угодно благодаря гофрированному основанию.

А вообще вполне возможно и самому придумать, как сделать подсветку клавиатуры, нужно лишь захотеть, ну и поковыряться в радиоэлектронных запчастях, которые вполне могут найтись в любом доме.

И к тому же такой опыт, который придет вместе с пониманием того, как же своими руками сделать подсветку клавиатуры, весьма интересен и увлекателен – совершенно другое чувство, чем если бы подобные мелочи были куплены в магазине.

Блог Евгения Николаенко

Подсветка для клавиатуры из светодиодной ленты. Освещение рабочего места

Однажды, тёплым зимним вечером, работая за компьютером, я заметил, что при переводе взгляда с экрана на клавиатуру приходится очень долго всматриваться в буквы, которые еле видно. И тут мне в голову пришла идея – сделать подсветку для клавиатуры, чтобы обеспечить комфортную эксплуатацию ПК в вечернее и ночное время

Премного наслышанный о светодиодных лентах, заказал из Китая вот такую посылку.

Светодиодная лента в бобине и ее заводская упаковка

Еще до оформления заказа решил, что питаться светодиодная лента должна прямо от компьютера, поэтому выбрал ленту на светодиодах SMD5050 с рабочим напряжением 12 Вольт.

Светодиодная лента 12 Вольт

Получив посылку, сразу же принялся за дело. Приклеить ленту к столу и подключить её к компьютеру – дело не хитрое

Вот так выглядела и работала светодиодная подсветка в первоначальном варианте.

В электрическую цепь подсветки установлен концевой выключатель, который подает питание на светодиодную ленту при выдвижении столешницы, и обесточивает ее, когда клавиатура не используется.

После пары вечеров с такой подсветкой стало очевидно, что лента светит слишком ярко, поэтому я решил собрать схему для регулировки яркости ленты. Поиграв с настройкой переменного резистора получил вот такой результат.

Светодиодная подсветка клавиатуры

И по глазам не бьет, и буквы видно, и окружающим спать не мешает

Все детали регулятора яркости поместились в яйцо от киндер-сюрприза, которое удачно спряталось внутри системного блока (поближе к блоку питания компьютера).

Рассмотрим характеристики этой светодиодной ленты

Характеристики светодиодной ленты

Главное среди всех этих параметров – это энергопотребление светодиодов. Всего 7 Ватт на 1 метр светодиодной ленты! Для любого современного блока питания компьютера мощностью от 350 Ватт и выше – это несущественная нагрузка. К тому же, при уменьшении яркости светодиодов потребляемая мощность также уменьшается.

Удовлетворенный получившейся подсветкой клавиатуры, через некоторое время решил сделать светодиодную подсветку для всего стола. Использовал такую же светодиодную ленту, которую приклеил к верхней полке стола.

Светодиодная подсветка компьютерного стола

После нескольких дней эксплуатации заметил, что лента стала отклеиваться, т.к. родной клеящий слой при нагревании перестает держать (при полной яркости светодиоды прилично нагреваются). Проблема была решена при помощи двухстороннего скотча

Светодиодная лента на компьютерном столе

Для этой подсветки изготовил выносной модуль с регулятором яркости, и разместил его по левому краю стола.

О том, как самостоятельно изготовить устройство для регулировки яркости светодиодной ленты, рассказано в статье про самодельный ночник из старого блока питания

Регулятор яркости светодиодной ленты

Модуль регулятора закрепил при помощи двустороннего скотча. Держится отлично!

Регулятор яркости светодиодной ленты

При уменьшении яркости до минимума ситуация выглядит следующим образом

Минимальное свечение светодиодной ленты Минимальная освещенность светодиодной лентой

Источником питания подсветки также послужил блок питания компьютера. Подключение ленты выполнено через разъем для дисковода гибких дисков (FDD), который присутствует во всех современных моделях БП, но используется крайне редко

Питание светодиодной ленты от компьютера

На следующий день приклеил перед лентой декоративную рейку, чтобы свет не бил прямо в глаза

Декоративная планка перед светодиодной лентой

P. S.
Из оставшейся светодиодной ленты была сделана подсветка для кухни, но это уже совсем другая история…

Подсветка из светодиодной ленты на кухне

Регулируемая подсветка клавиатуры своими руками.

С каждым годом света всё больше не хватает

И решил я сделать подсветку клавиатуры.

Да не простую, а с регулировкой мощности.

Питается от блока питания компьютера. Включатся вместе с компьютером.

Схему взял простейшую

Получился вот такой регулятор

и вот уже в корпусе

Вот так всё это выглядело

Все подробности по сборке можно посмотреть на видео.

Всё – можно критиковать )))

Дубликаты не найдены

Подсветка? Учитесь печатать не глядя!

Я печатаю не глядя, но некоторые клавиши поглядываю: F1..F12, цифры, большинство сочетаний — то есть все, что не связано с набором текста.

К тому же схему подсветки можно использовать для других мест.

Я тоже порой не глядя печатаю но удобно перед перед/на клавиатуру положить листик текста или схему

Монитор слабо светит? 😀

в момент приклеивания регулятора на монитор – НЕЕТ , ЧТО ТЫ ДЕЛАЕШЬ

а вдруг монитор переставить , или вообще всё передвигать

Внимательно посмотри – всё соединено на коннекторах так что просто разъединяешь и снова соединяешь.

ладно коннекторы , но ведь регулятор сам на супер клею

Это не супер клей, это термоклей. Его легко ножом поддеть и он отковыривается без следов.

Очень пластичная штука.

Кстати я уже на новый моник переклеил

термоклей это силикон чтоли ?

Это такой пластик-клей, при нагревании до 180 градусов, становится жидким

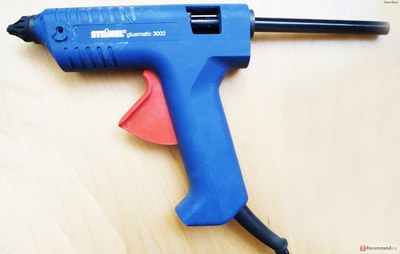

вот этот как мой пистолет

Жесть, не сравнимо по удобству и свету, тем более без регулировок

на днях поменяю, днюха у меня сегодня, ждал

Не примите за сноба, у меня два 23их – и я о третьем подумываю частенько, сочувствую (без иронии и подколов).

позволю с вами не согласиться, зачем.

руку сунул в область клавиатуры, подсветка зажглась

Если тема интересная сделаю

Ну а простой датчик движения чем не устраивает? из магаза?

Которые в каждом магазине есть

Честно, лучше купи вот такой

Он управляет 220 ю вольтами, к ним подключаешь блок питания и ленту

Я себе в коридор такой поставил

А зачем вообще городить схему если можно взять светодиодную ленту на 12V подключить к молексу и в разрыв впаять обычный подстроечный резистор?

Сделай, расскажешь нам как твой резистор сгорит с фейерверком.

Думаешь лишнее тепло где будет выделяться? как раз на твоём резисторе

И второе – с помощью резистора ты не сможешь совсем выключать подсветку, она всёравно будет немного но светиться

Делал, в районе двух лет отработала, потом сменил стол и выкинул вместе со столом (но если так уж и надо, то сделаю еще). Устанавливал на деревянный стол с металлической рамой, резистор висел на обычном термоклее, брался он с запасом и гасил подсветку в ноль. Сейчас из подобного остался рукожопный настольный вентилятор из корпусного вентилятора 120мм запитанного через разъем питания floppy и тоже с переменным совдеповским резистором и он работает уже 1.5года правда на макс. оборотах слишком сильно шумит и резистор подобрал слишком мощный, регулировка оборотв не особо плавная
