В канун Нового Года принято дарить подарки. Особенно дорогими и запоминающимися становятся созданные своими руками. Эта виртуальная Новогодняя снежинка – подарок РАДИОКОТУ, он его заслужил.
Идея снежинки очень проста – ловим “живую” снежинку, рассматриваем, ловим следующую и т.д. пока не придёт озарение. Лучше, чем создал Творец, нам не под силу, а вот постараться сделать дешёвую копию с этого удивительного оригинала я попробовал. Что из этого получилось, судить Вам.
Снежинка физически собрана на двух печатных платах – 259 сверхярких голубых светодиодов на одной и микроконтроллер ATMEGA16 с транзисторными ключами – на другой. Платы стыкуются между собой однорядными разъёмами – гребёнками. Это очень удобно для монтажа и дальнейшего обслуживания. Электронная схема на микроконтроллере образует 32 независимых канала с широтно-импульсной модуляцией.

Электрическая схема экрана – снежинки собрана в 32 канала со смешанным (параллельно-последовательным) включением светодиодов. Расположение светодиодов на экране отрабатывалось в симуляторе, а их 12-лучевая симметрия была “подсмотрена”. Уникальное программное обеспечение позволило создать яркий, красочный, динамический эффект, который украсит любой праздник. Программа генерирует неповторяющиеся плавно переходящие друг в друга узоры. При старте программа считывает из энергонезависимой памяти EEPROM случайное число, которое периодически обновляется во время работы, поэтому стартует всегда с разного эффекта, что придаёт ещё большую зрелищность. Скорость “перелива” снежинок носит случайный характер, их рост и уменьшение может быть от центра или края. Также возможна кратковременная остановка, и всё это происходит автоматически.

При повторении конструкции монтаж следует начинать с платы контроллера. Прошив контроллер и выставив FUSE для работы от внутреннего RC генератора на 8 МГц, а также отключив JTAG, устанавливают его в панельку. Я специально не привожу, какие FUSE необходимо шить. Все пользуются разными программами для прошивки, и приведённой информации достаточно, чтобы оживить микроконтроллер. Распаяв транзисторные ключи с обвязкой, можно приступить к проверке схемы. Резистор 1 кОм подключаем к катоду светодиода, анод светодиода на +12В, свободную ножку резистора поочерёдно к каждому из 32 выходов. Наблюдаем плавное изменение яркости светодиода. Если всё нормально, переходим к следующему этапу – монтажу платы со светодиодами. Вначале перемычки и гребёнка, затем несколько светодиодных каналов, начиная с центра. При выключенном питании стыкуем платы и контролируем работу устройства. Основная ошибка – неправильное включение светодиодов. Продолжаем монтаж до полной победы. Один совет: если хотите, чтобы снежинка получилась на славу, не пожалейте денег на светодиоды. Рекомендую использовать с углом обзора 180 градусов и яркостью больше 0,5 кандела. Питание от сетевого адаптера 12В 500мА. Снежинка приобретёт более благородный вид, если её украсить декоративной накладкой. Она изготовлена из ПВХ пластика и окрашена в стальной цвет аэрозольной автоэмалью.

Мною было изготовлено несколько снежинок разного цвета. Но самой эффектной, на мой взгляд, получилась снежинка из голубых светодиодов. Если будете применять красные или желтые светодиоды, придётся изменить сопротивления резисторов, отмеченных звёздочками, на следующие: R1- 560 Ом, R2, R4: – 82 Ом, R3, R5: – 160 Ом. Для голубых, зелёных и белых светодиодов сопротивления указаны на схеме.
В приложении – печатные платы, прошивка, чертёж декоративной накладки и видео.

20 новогодних украшений, которые можно сделать за полчаса

Ребята, мы вкладываем душу в AdMe.ru. Cпасибо за то,
что открываете эту красоту. Спасибо за вдохновение и мурашки.
Присоединяйтесь к нам в Facebook и ВКонтакте

Многие замечают, что чем старше становятся, тем сложнее вновь испытать то волшебное ощущение сказки и чуда, которое всегда приходило к нам в детстве под Новый год.

Но мы в AdMe.ru уверены — новогоднее настроение не заставит себя ждать, если собственными руками смастерить одно из этих замечательных украшений для дома и елки. Почти все, за исключением двух— трех, не требуют много времени и каких-то специальных материалов — их можно сделать за полчаса из того, что под рукой.

Звездочки из ниток

Изящные звездочки из ниток можно повесить на елку, на люстру, на окно или украсить ими стены. Делать их очень просто — смотрите наше видео.

  • Вам понадобятся: нитки для вязания любой толщины и цветов, клей ПВА, несколько гвоздиков и разделочная доска.

Венок из шариков и старой вешалки

Всего за полчаса можно смастерить красочный венок, купив пару наборов недорогих шариков. Блогер Дженнифер, автор этой статьи, рекомендует разогнуть старую вешалку, но если такой нет, то прекрасно подойдет кусок прочной проволоки.

  • Вам понадобятся: пара наборов шаров (20— 25 шаров разных цветов и размеров), проволочная вешалка или проволока, еловые ветки, тесьма или готовое украшение для оформления венка.

Скатерть из снежинок

Нежная и удивительно праздничная скатерть получится из снежинок, на которых мы еще с детства набили руку. Можно сесть и навырезать снежинок всей семьей, а потом разложить их на столе и скрепить маленькими кусочками скотча. Замечательное решение для приема гостей или просто обеда в кругу семьи в каникулы.

Разноцветные шапочки

Милейшие цветные шапочки можно сделать из остатков пряжи, из которых можно собрать гирлянду на елку или для украшения стены. Или подвесить их на окно или люстру на разном уровне. Дети старше пяти лет тоже прекрасно справятся с этим простым украшением. Подробности смотрите здесь.

  • Вам понадобятся: втулка туалетной бумаги для колечек (или обычный картон или плотная бумага), ножницы, разноцветная пряжа и хорошее настроение.

Светильник «Заснеженный город»

Для этого очаровательного светильника нужно отмерить кусок бумаги по окружности банки с небольшим запасом (чтобы склеить), изобразить и вырезать простейший городской или лесной пейзаж. Обернуть вокруг банки, а внутрь поставить свечу.

  • Вам понадобятся: банка, плотная бумага любого цвета, можно белого, любая свечка. Еще, как вариант, можно покрыть верхнюю часть банки «падающим снегом» с помощью специального «снежного» спрея, который продается в магазинах для хобби.

Шары с фотографиями

Отличная идея для украшения елки или для подарка родственникам и друзьям. Фото нужно свернуть в трубочку, чтобы оно прошло в отверстие шара, а затем расправить деревянной палочкой или пинцетом. Подойдут небольшие черно-белые прямоугольные снимки, а также можно вырезать фото по форме шара или по силуэту (как в случае с котиком в снегу).

  • Вам потребуются: пластиковые или стеклянные шары, фотографии, разная всячина для наполнения шара — мишура, гирлянды, крупная соль (для снега).
Читайте также:  Как сшить косметичку своими руками

Новогодние светильники

А это чудо — дело пяти минут. Достаточно собрать шарики, еловые ветки, шишки и положить их в прозрачную вазу (или симпатичную банку) и дополнить светящимися гирляндами.

Тлеющие угольки

Светящиеся гирлянды, запрятанные среди шишек, веток и хвойных лап, создают эффект тлеющих в камине углей или уютного костерка. От них даже как будто жар идет. Для этой цели подойдет сто лет валяющаяся на балконе корзинка, симпатичное ведро или, например, плетеный контейнер для мелочей из «Икеи». Все остальное (кроме гирлянды, разумеется) найдете в парке.

Плавающие свечи

Очень простое украшение для новогоднего стола или для уютного вечера с друзьями в новогодние каникулы — композиция со свечами, плавающими в сосуде с водой, клюквой и хвойными веточками. Можно использовать шишки, кружочки апельсинов, живые цветы и листья из цветочного магазина — все, что вам подскажет фантазия. А в качестве подсвечника — глубокие тарелки, вазы, банки, бокалы, главное, чтобы были прозрачные.

Cнеговик на холодильнике или двери

От этого дети точно будут в восторге — быстро, весело и очень просто, ведь с вырезанием крупных деталей справится даже трехлетка. Достаточно вырезать кружочки, нос и шарф из самоклеящейся бумаги, оберточной бумаги или цветного картона и прикрепить их на обычный или двусторонний скотч.

Снежинки на окно

Интересное применение для клеевого пистолета, валяющегося без дела. Для того чтобы приклеить эти снежинки к стеклу, достаточно слегка прижать их к поверхности. Подробности смотрите в нашем видео.

  • Вам потребуются: трафарет с нарисованной черным маркером снежинкой, калька (пергамент, бумага для выпечки), клеевой пистолет и немного терпения.

Елочки-конфетки

Яркие елочки можно соорудить вместе с малышами для детского праздника или украсить ими праздничный стол. Вырежьте треугольники из цветной бумаги или картона, прикрепите скотчем к зубочистке и воткните получившиеся елочки в конфеты.

  • Вам понадобятся: Hershey’s Kisses или любые другие трюфельные конфеты, зубочистки, скотч, цветная бумага или картон с рисунком.

Гирлянда с фотографиями и рисунками

Новый год, Рождество — теплые, семейные праздники. И очень кстати придется гирлянда с фотографиями, детскими рисунками, картинками. Их проще всего закрепить прищепками, которые можно украсить сердечками или снежинками.

Звезда-оригами

Симпатичные звездочки-оригами можно повесить на елку, сделать из них гирлянду или украсить ими праздничный стол. Подробную инструкцию смотрите здесь.

Расписные ложки

Обычные металлические ложки или деревянные ложки для готовки с помощью акриловых красок превращаются в интересные новогодние украшения. Эта идея наверняка понравится детям. Если согнуть у металлических ложек ручку, их можно вешать на елку. А деревянные ложки здорово будут смотреться на кухне или в букете с еловыми ветками.

Снеговик из носка

Из ненужных белых носков получатся вот такие забавные снеговички. Отрежьте мысок у носка, а с другой стороны перевяжите его ниткой. Насыпьте рис, придавая круглую форму, снова перетяните ниткой и насыпьте еще риса, сформировав шар поменьше. Пришейте глаза и нос, сделайте шарф из лоскутка, пришейте пуговицы. А из отрезанной части получится отличная шапочка.

  • Вам потребуются: рис, белый носок, пуговицы, бусинки и лоскуты ткани.

Объемные снежинки

Симпатичные объемные снежинки можно подвесить на ниточки и украсить ими елку или окна. Делать их ненамного сложнее, чем обычные плоские снежинки. Подробная инструкция с фотографиями есть тут.

  • Вам понадобятся: белая бумага, острые ножницы и степлер.

Игрушки из старых лампочек

Больше не выбрасывайте старые лампочки, из них получаются симпатичные украшения, а дети будут в восторге от этой идеи. На елке появятся самодельные Деды Морозы, снеговики и пингвины. Необязательно делать снеговику шапочку из флиса, как на правом верхнем снимке, — мы уже рассказывали выше, как смастерить симпатичный головной убор из остатков пряжи.

  • Вам понадобятся: перегоревшие лампочки, акриловые краски (пригодятся и старые лаки для ногтей), обычный клей, цветной клей с блестками (для игрушек на фото слева и сверху), который продается в магазинах для хобби. В ход пойдут бусинки, пуговицы, ленточки, мишура и прочие разности.

Едем за елкой

Совершенно бесполезная, но такая милая вещица, которая украсит комод, подоконнник, праздничный стол. Блогер Линда, которой принадлежит идея, использовала искусственный снег, но его вполне можно заменить белой салфеткой, разорванной на кусочки.

  • Вам понадобятся: игрушечная машинка (у мам мальчиков с этим проблем не будет), белая салфетка, игрушечная елочка, красно-белая тесемка, симпатичная банка.

Шары с воспоминаниями, мечтами и всякой всячиной

Набор прозрачных стеклянных шаров можно превратить в исключительные, авторские украшения. К примеру, сделать елочные украшения, которые будут нести наилучшие воспоминания ушедшего года — появление на свет ребенка, удивительное путешествие. Со временем в семье появится традиция — доставая «памятные» игрушки с антресолей, предаваться воспоминаниям. Еще с их помощью можно загадывать желания: например, мечтаете отправиться к морю — делаете шар с ракушками и ждете исполнения.

Снежинка со светодиодной подсветкой своими руками

На днях на Урале выпал первый снег. В начале октября! И душе захотелось праздника. Давно хотел использовать светодиоды с пиксельной адресацией в праздничной иллюминации и вот наконец реализовал свою задумку.

Корпус снежинки сделан из белого 3-х мм акрила, подложка из фанеры той же толщины. Нашел в нашем городе услугу по лазерной резке. Заготовки на две снежинки обошлись в районе 900 р вместе с материалами.

Высота снежинки по лучу 30 см. Используем полоски светодиодов, на которые я уже делал обзор, только не из 10, а из 8 светодиодов.

Наклеиваю полоски на белый герметик

Соединяю входы и выходы полосок (белыми проводами), а также питание (черный — минус, красный — плюс)

На 3М скотч прикрепляю Arduino Pro Mini и радиомодуль на 315МГц (для использования в системе управления в будущем)

Соединяем все проводами

Питаться все будет от любого источника 5В через USB разъем. Можно собирать изделие и приступать к программированию

Здесь можно скачать полный скетч на цвето-динамическую снежинку. WS2812 Подключен к 3-му выходу.

Включаю и замеряю потребляемый ток

Получаю до 500 мА во всех режимах, что позволяет питать устройство даже от USB компьютера.

Я подключаю к повербанку и вот результат

Гораздо лучше работу снежинки на WS2812 видно на видео

Всего около 1000 руб.

Как всегда, госприемка, на этот раз очень ленивая

Платформы:Windows 8
Лицензия:Freeware
Дата:11.10.2015
Читайте также:  Осенние прихватки вязанные крючком со схемами

Платформы:Windows 8
Лицензия:Freeware
Дата:08.12.2015

Платформы:Windows 8
Лицензия:Freeware
Дата:09.12.2015

Платформы:Windows 8
Лицензия:Freeware
Дата:10.12.2015

Платформы:Windows 8
Лицензия:Freeware
Дата:10.12.2015

74 комментария на «Снежинка к Новому году на WS2812»

Красивый проект, самое время к НГ готовиться. А нечто подобное можно сделать на ESP8266 с управлением по WiFi? Сам поэкспериментировать пока не могу, лента где-то в пути.
Скетч Ваш в Arduino IDE для ESP8266 пробовал — компилируется нормально. Управление эффектами прикрутить и вообще шикарно будет. Нет мыслей по этому поводу?

Пробовал собирать на ESP8266
Думал подключить SD-карточку и закачивать эффекты по WiFi

Все подключилось нормально, но у ESP-шки периодически раз в пару секунду возникает событие по прерыванию обработки WiFi функций.
И в это время снежинка замирает.
Получается эффект слегка дергается как паралитик.

Как достичь плавности я не знаю. Разве что попытаться WiFi отключать на время работы эффекта

Если ваш цикл на esp8266 дольше чем 50 миллисек то стек с wifi перестаёт работать.

В принципе посадил функцию обновления ленты на событие библиотеки ticker
Когда много обработки и время срабатывание менее 100мс вылетает по WDT

А расскажите пожалуйста как SD-карточку подключали и пример скетча.

SD карточку не подключал. Пока использовал EEPROM встроенный.
Но вроде особых сложностей в библиотеке SD нету

Слегка. как паралитик! Это 5, просто писаю кипятком.

Классно, тоже хочу попробовать подобное только помасштабнее. А по поводу задержек, можно ли использовать 2 ардуинки, одна обслуживает вайфай или пду и формирует на выходе (несколько пинов) код, исходя из которого вторая играет тот или иной эффект. Не имею опыта только наброски в голове.

Я думаю что достаточно будет Arduino + ESP8266.
Проверка состояния WiFi или ПДУ вполне уместится в цикле эффекта

Наконец-то пришла лента. Собрал, залил сектч и вот какая проблема, почему-то в каждом луче первый диод не загорается, а в остальном эффекты все в норме. В коде попробовал разобраться, но не удалось, я только начинаю разбираться с ардуино.

Новогодняя снежинка

В канун Нового Года принято дарить подарки. Особенно дорогими и запоминающимися становятся созданные своими руками. Эта виртуальная Новогодняя снежинка – подарок РАДИОКОТУ, он его заслужил.

Идея снежинки очень проста – ловим “живую” снежинку, рассматриваем, ловим следующую и т.д. пока не придёт озарение. Лучше, чем создал Творец, нам не под силу, а вот постараться сделать дешёвую копию с этого удивительного оригинала я попробовал. Что из этого получилось, судить Вам.

Снежинка физически собрана на двух печатных платах – 259 сверхярких голубых светодиодов на одной и микроконтроллер ATMEGA16 с транзисторными ключами – на другой. Платы стыкуются между собой однорядными разъёмами – гребёнками. Это очень удобно для монтажа и дальнейшего обслуживания. Электронная схема на микроконтроллере образует 32 независимых канала с широтно-импульсной модуляцией.

Электрическая схема экрана – снежинки собрана в 32 канала со смешанным (параллельно-последовательным) включением светодиодов. Расположение светодиодов на экране отрабатывалось в симуляторе, а их 12-лучевая симметрия была “подсмотрена”. Уникальное программное обеспечение позволило создать яркий, красочный, динамический эффект, который украсит любой праздник. Программа генерирует неповторяющиеся плавно переходящие друг в друга узоры. При старте программа считывает из энергонезависимой памяти EEPROM случайное число, которое периодически обновляется во время работы, поэтому стартует всегда с разного эффекта, что придаёт ещё большую зрелищность. Скорость “перелива” снежинок носит случайный характер, их рост и уменьшение может быть от центра или края. Также возможна кратковременная остановка, и всё это происходит автоматически.

При повторении конструкции монтаж следует начинать с платы контроллера. Прошив контроллер и выставив FUSE для работы от внутреннего RC генератора на 8 МГц, а также отключив JTAG, устанавливают его в панельку. Я специально не привожу, какие FUSE необходимо шить. Все пользуются разными программами для прошивки, и приведённой информации достаточно, чтобы оживить микроконтроллер.

Распаяв транзисторные ключи с обвязкой, можно приступить к проверке схемы. Резистор 1 кОм подключаем к катоду светодиода, анод светодиода на +12В, свободную ножку резистора поочерёдно к каждому из 32 выходов. Наблюдаем плавное изменение яркости светодиода. Если всё нормально, переходим к следующему этапу – монтажу платы со светодиодами. Вначале перемычки и гребёнка, затем несколько светодиодных каналов, начиная с центра. При выключенном питании стыкуем платы и контролируем работу устройства. Основная ошибка – неправильное включение светодиодов. Продолжаем монтаж до полной победы. Один совет: если хотите, чтобы снежинка получилась на славу, не пожалейте денег на светодиоды. Рекомендую использовать с углом обзора 180 градусов и яркостью больше 0,5 кандела. Питание от сетевого адаптера 12В 500мА. Снежинка приобретёт более благородный вид, если её украсить декоративной накладкой. Она изготовлена из ПВХ пластика и окрашена в стальной цвет аэрозольной автоэмалью.

Мною было изготовлено несколько снежинок разного цвета. Но самой эффектной, на мой взгляд, получилась снежинка из голубых светодиодов. Если будете применять красные или желтые светодиоды, придётся изменить сопротивления резисторов, отмеченных звёздочками, на следующие: R1- 560 Ом, R2, R4: – 82 Ом, R3, R5: – 160 Ом. Для голубых, зелёных и белых светодиодов сопротивления указаны на схеме.

C этой схемой также часто просматривают:

Программируемая новогодняя ёлочка
Светодиодная снежинка на AT90S2313 или TINY2313
Новогодняя электронная сосулька
Новогодняя светодиодная снежинка-термометр
Новогодняя елочка на микроконтроллере PIC12F675
Радионяня своими руками
Быстродействующая 3-ступенчатая защита аппаратуры
Ёмкостной датчик с чувствительность до 20см
Дверной звонок “Патриот”

Фигуры из дюралайта своими руками. 21934

Для тех, кто не знаком с этим продуктом – дюралайт представляет из себя гибкую прозрачную трубку, внутри которой с определенным равным шагом расположены светодиоды. При включении в сеть, светодиоды начинают излучать свет. Цвета свечения бывают разные (красный, желтый, синий, зеленый и т.д.), так же при подключении контроллера, можно задать светодиодам определенную светодинамику (наиболее распространенный и популярный вариант – “бегущие огни”).

Итак, мы остановились на фигурах из дюралайта, нам в них все нравится, но. “Но” может быть много:

  • не подходит размер типовых, предлагаемых фигур;
  • то, что Вам понравилось из предложенных вариантов, уже есть у соседей;
  • ничего не нравится и все!

Реклама: Читайте еще больше интересных статей о декоративном освещении в нашем корпоративном блоге.

ГОТОВЫЕ ВАРИАНТЫ СВЕТОВЫХ ФИГУР.

Остается не такой уж и богатый выбор – посмотреть более дорогие варианты (панно из дюралайта на пластиковой основе, фигуры из LED-неона, акриловые световые фигуры), либо самостоятельно купить дюралайт, необходимые комплектующие и сделать что-то своими руками. Бояться здесь абсолютно нечего, дюралайт – очень гибкий и податливый материал, который достаточно сложно испортить неосторожным движением. Единственное, что нам придется учесть – это шаг реза дюралайта, который зависит от некоторых его характеристик (например от количества жил и возможности работы с контроллером), и который составляет от нескольких сантиметров до нескольких метров. Если мы отрежем дюралайт наугад там, где нам нравится, он просто-напросто не будет светиться.

Читайте также:  Бонсай сакура из бисера своими руками

1. ИТАК, ПЕРВЫЙ ЭТАП – ЭСКИЗ.

Эскиз может находиться у Вас в голове, или быть созданным на компьютере. На компьютере проще рассчитать необходимую длину отрезка, а для реализации эскиза “из головы” придется определять длину отрезка по наитию. Не забудем учесть шаг реза дюралайта, проще всего подогнать размер фигуры под нужную длину, либо взять дюралайта с запасом и потом спрятать лишний конец.

Идеи для эксизов световых контурных фигур из дюралайта. pic.twitter.com/U7kpISMsLb

В преддверии зимы мы начинаем задумываться о новогоднем световом (зимний день слишком короткий, чтобы надеяться на наружное оформление без использования подсветки) оформлении своего дома, или торгового помещения. В настоящий момент различными магазинами предлагается достаточно широкий выбор новогодних украшений. Наиболее приемлемые из этих украшений изготовлены на основе светодиодного дюралайта.

НЕОБЫЧНЫЕ ИДЕИ ДЛЯ ФИГУР ИЗ ДЮРАЛАЙТА.

2. ВТОРОЙ ЭТАП – ЛЕКАЛО.

Для создания фигуры очень желательно изготовить лекало, либо раму-скелет, на которой и будет крепиться дюралайт. Лекало представляет из себя кусок фанеры в которую вбиты гвозди, или ввинчены саморезы (все, что угодно) в местах, где дюралайт необходимо согнуть. В качестве лекала для контурной световой фигуры подойдет напечатанное изображение на листе бумаги, например на широкоформатном принтере, шириной 1,5м.

3. НА ТРЕТЬЕМ ЭТАПЕ НУЖНО АККУРАТНО ВЫГНУТЬ ФИГУРУ.

Устанавливаем, гнем, крепим дюралайт. Если фигура достаточно простая, небольшая и будет крепиться на плоской поверхности, то можно зафиксировать его с помощью пластиковой направляющей, достаточно лишь разогреть и зафиксировать согнутый дюралайт в том положении, которое мы ему придали. Например для создания фигуры-звезды, первое, что мне пришло в голову, это пластиковые хомуты-стяжки. Если же фигура достаточно крупная, или сложная, то здесь уже необходима рама.

Рама может быть изготовлена из профильной трубы, с приваренными элементами-упорами в местах гиба. Так же часто в качестве рамы, или основы, применяют гнутую в форму фигуры металлическую полосу, которая по наружному периметру обкладывается дюралайтом и крепится теми же самыми хомутиками.

  • Металлическая проволока 3мм или полоса шириной 7-14мм.
  • Пластиковая направляющая для круглого дюралайта.
  • Акриловая прозрачная трубка внутренним диаметром от 15мм.

4. ЧЕТВЕРТЫЙ ЭТАП – ПОДКЛЮЧЕНИЕ.

Если Вы справились с предыдущими этапами, то этот не вызовет никаких затруднений. Можно воспользоваться подробной инструкцией по подключению и использованию, как круглого, так и плоского дюралайта.

КАКИЕ СВЕТОВЫЕ ШНУРЫ ИСПОЛЬЗУЮТСЯ ДЛЯ СОЗДАНИЯ СВЕТОВЫХ ФИГУР?

Светодиодная новогодняя подвеска своими руками

Новый год — наверное, самый яркий и светлый праздник в году. Больше всего огней, гирлянд зажигается в эту сказочную ночь. В этом мастер-классе я хочу показать, как можно сделать диодную подвеску своими руками.

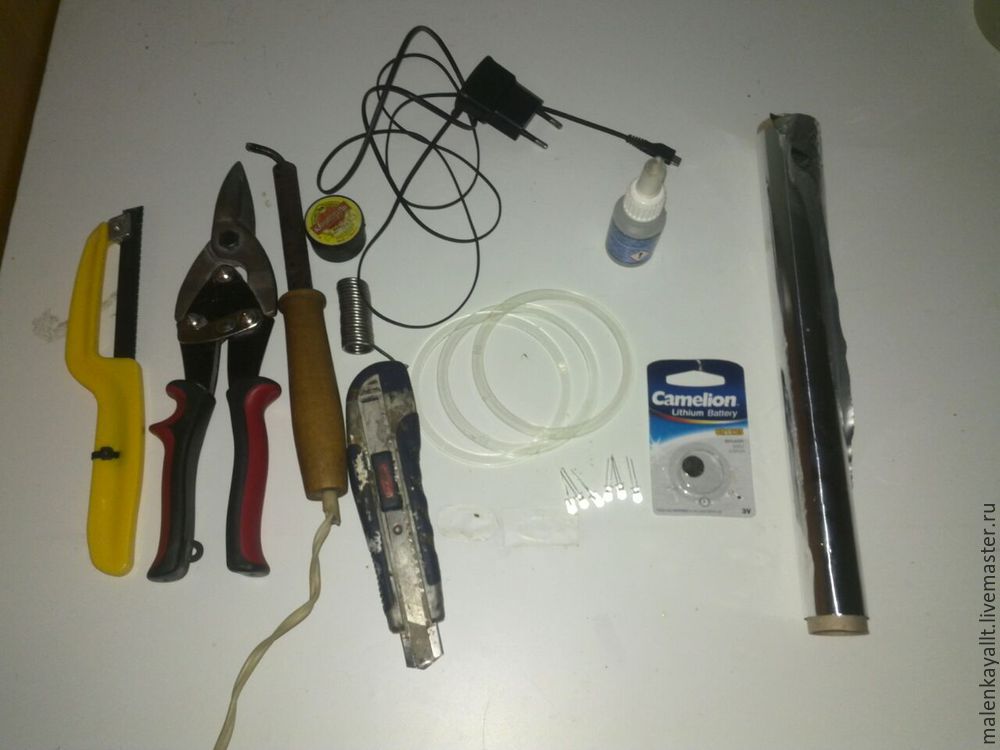

1. Протекторные кольца для натяжных потолков 80 мм — 5 шт.

2. Светодиоды 3v — 6 шт.

3. Батарейка cr1225 — 1шт.

4. Провод от старого зарядного устройства.

5. Клей желательно на основе цианокрилата (у меня космофен)

6. Полотно натяжного потолка.

8. Ножницы по металлу или небольшая пила.

9. Натфиль или нождачная бумага

11. Атласная лента.

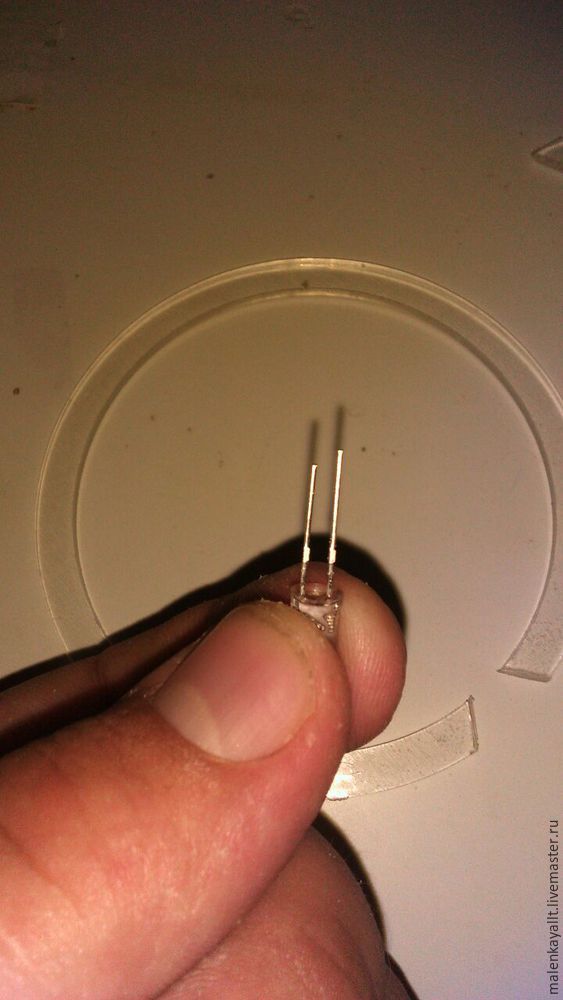

Первым делом проверяем работоспособность светодиодов. Все работают. Отлично.

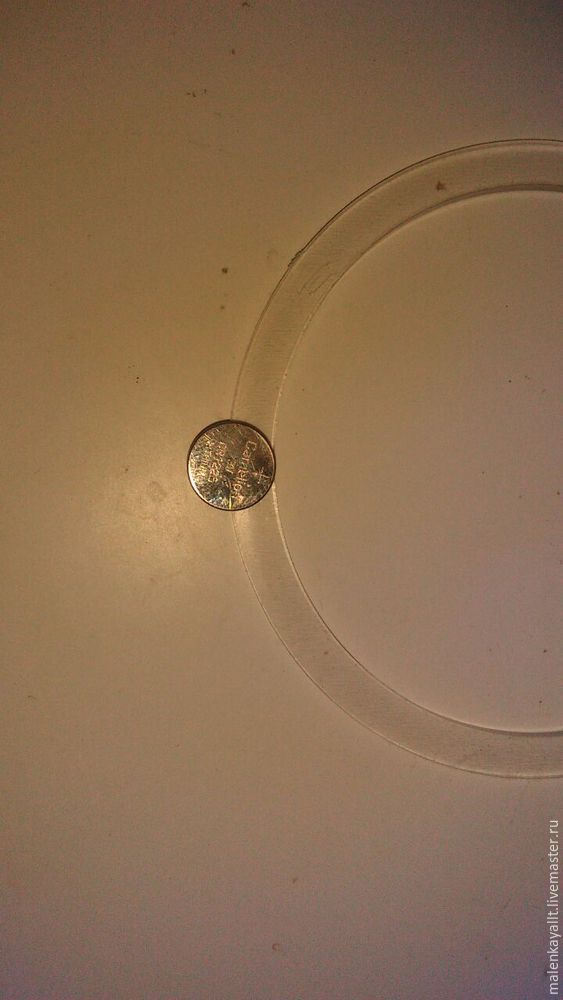

Займемся основой. На кольце отмечаем место выреза для батарейки. Батарейка не должна торчать с внутренней стороны кольца.

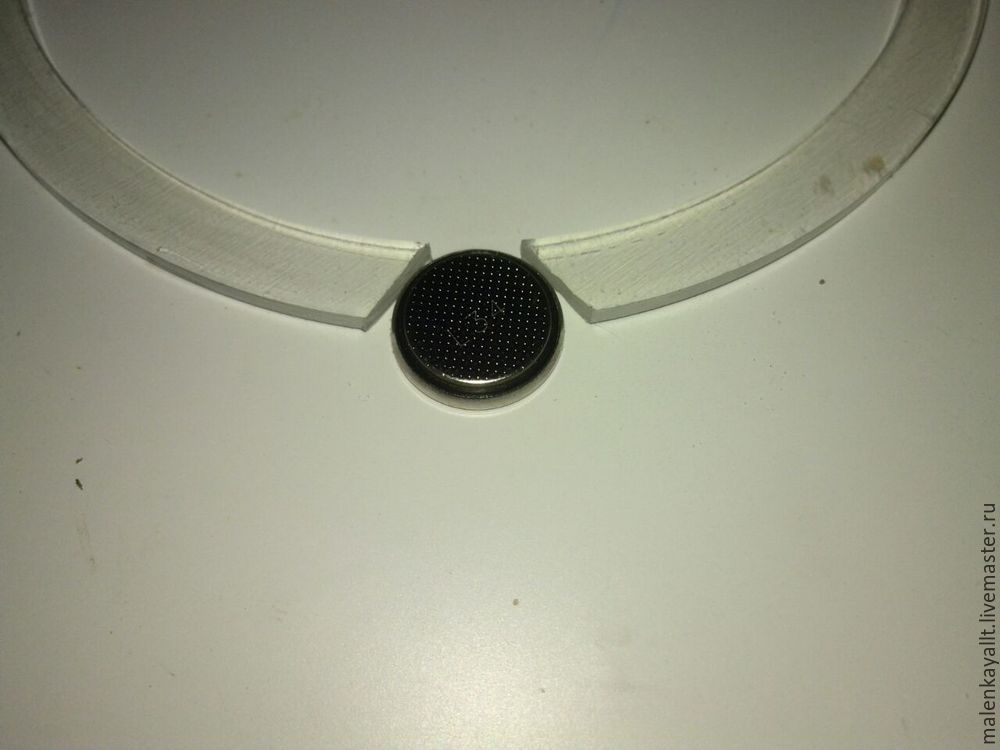

Вырезаем отверстие. Это можно сделать ножницами по металл или пилой, а можно вообще разогретым ножом. Кому как хочется, на конечный вариант это не влияет. Если получились острые или неровные края, их нужно зачистить натфилем или наждачной бумагой.

Далее равномерно размещаем на кольце светодиоды таким образом, что бы контакты одной полярности были только с одной стороны. Длинный “+”, короткий “-“.

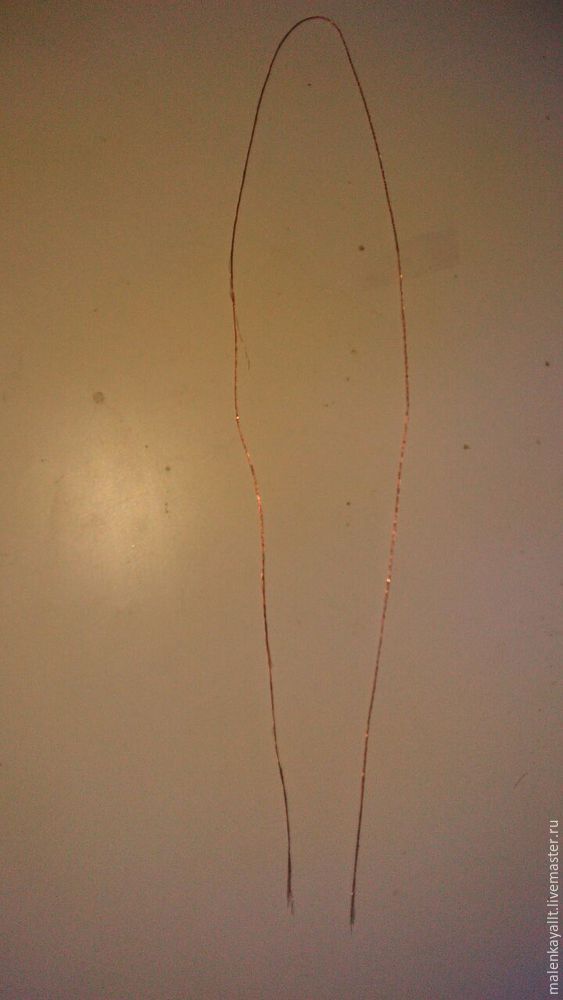

Отмеряем необходимую длину провода с зарядного устройства, чтоб полностью проходил окружность и добавляем запас в 10 см для замыкателя.

После чего очищаем от изоляции.

Затем по всей длине скручивается в жгут.

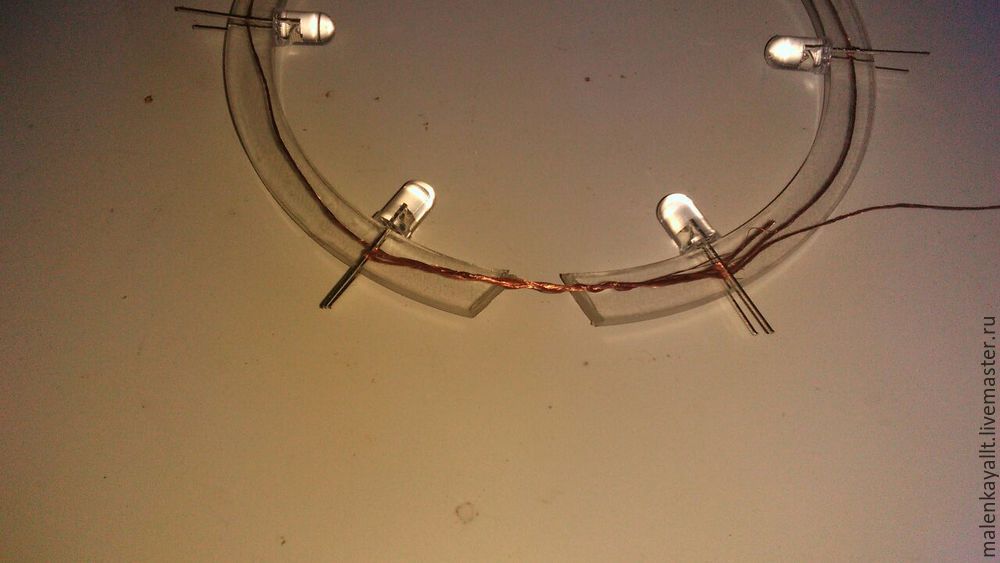

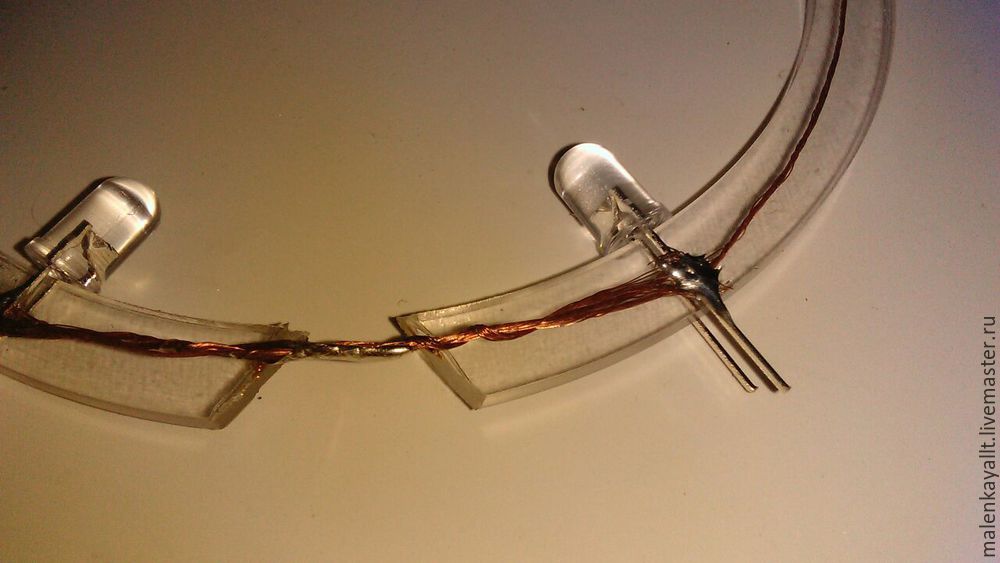

Затем провод просовывается под контакты светодиодов по всему контуру кольца.

В месте замыкателя делаем жгут в 2-3 мотка.

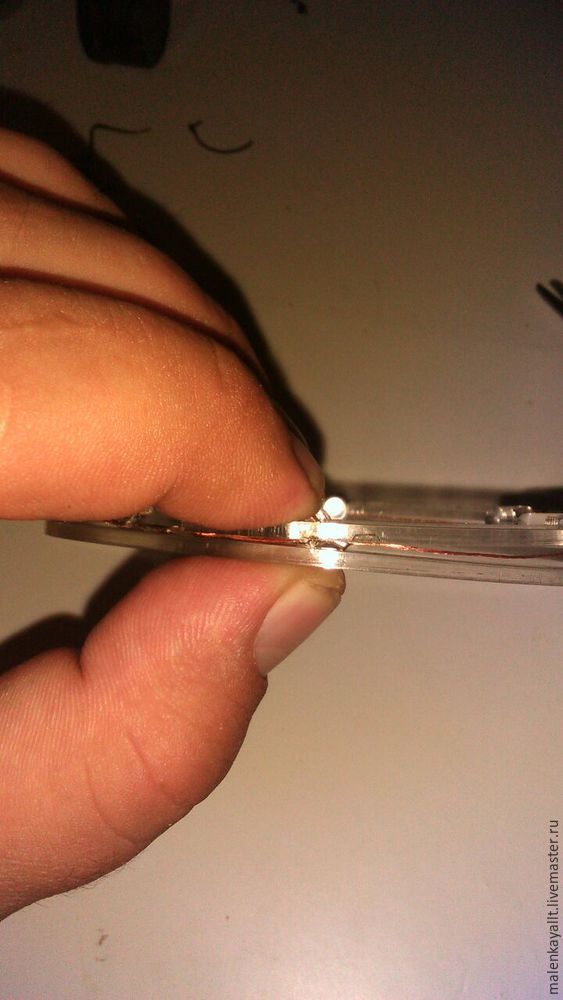

Затем спаиваем места соприкосновения контактов светодиодов с проводом.

И делаем напой в месте замыкателя.

Повторяем такие же действия для другой стороны кольца. После чего проверяем целостность цепи и спайки.

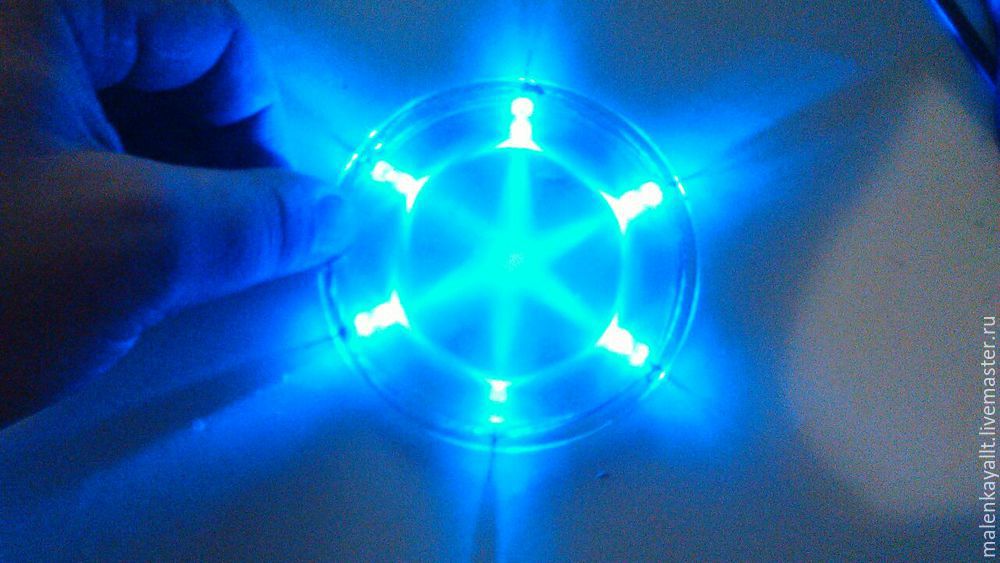

Если все горит и не прерывается, впаиваем провода замыкателя в кольцо, чтоб крепче держалось, и обкусываем кусачками контакты светодиодов в уровень с кольцом. Затем приклеиваем с обеих сторон кольца.

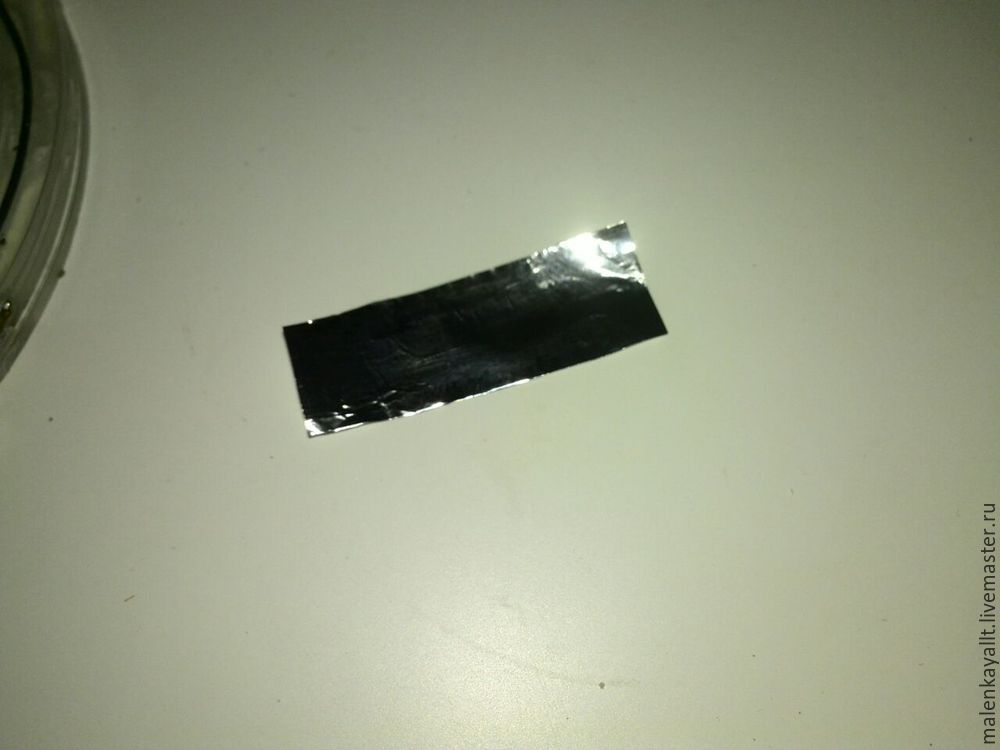

Далее с помощью пищевой фольги делаем отражатели.

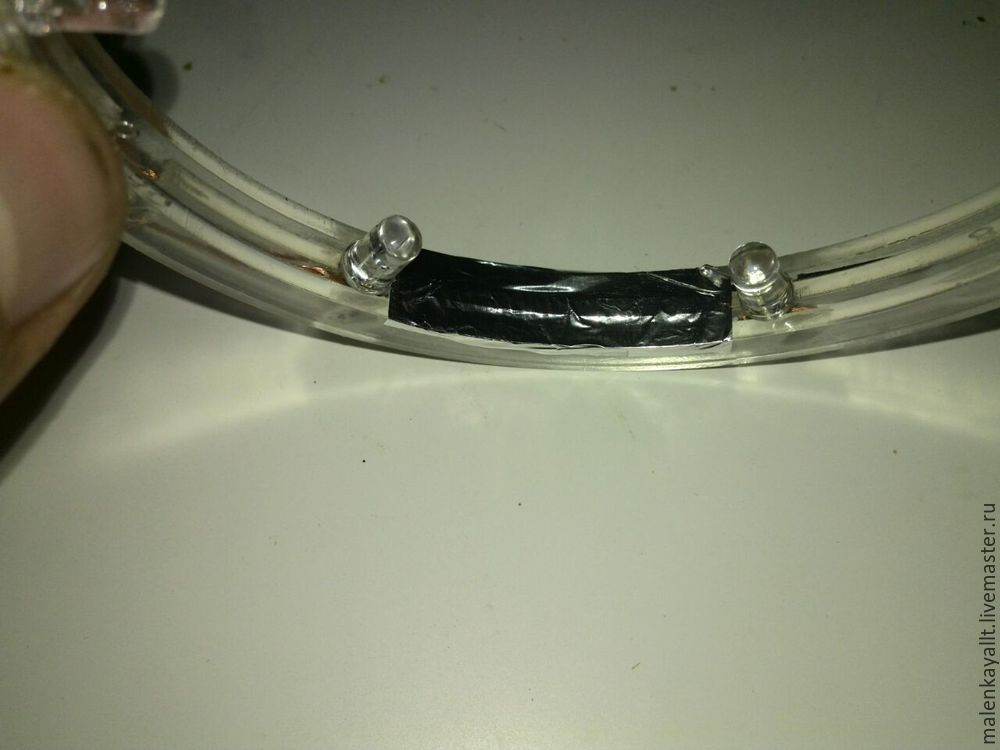

Приклеиваем вот такие кусочки фольги.

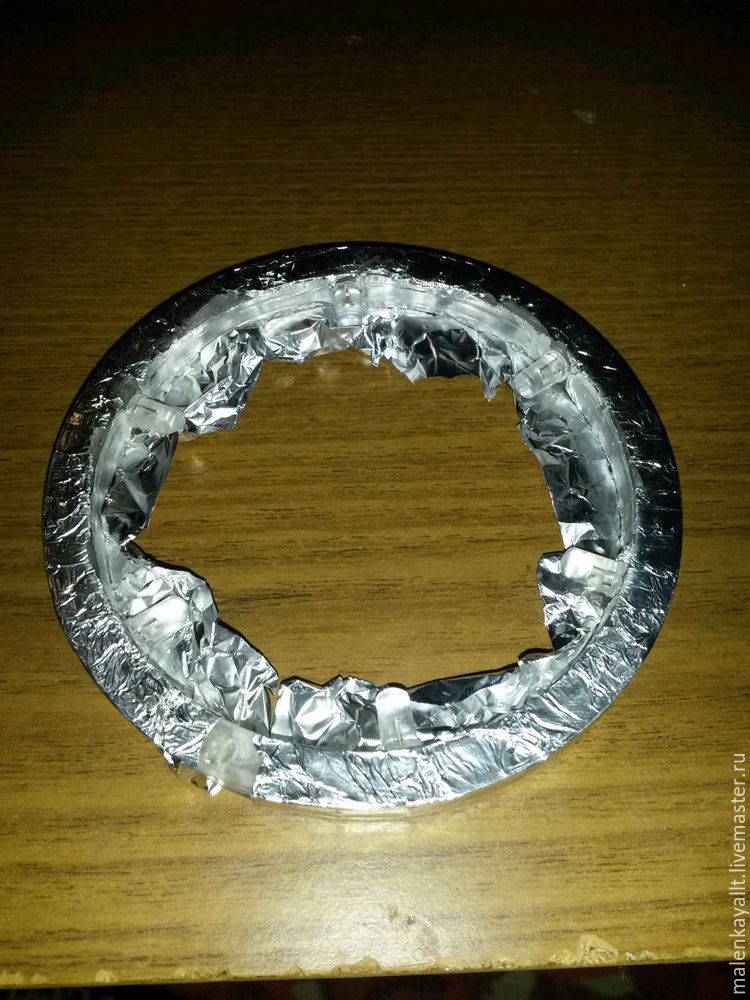

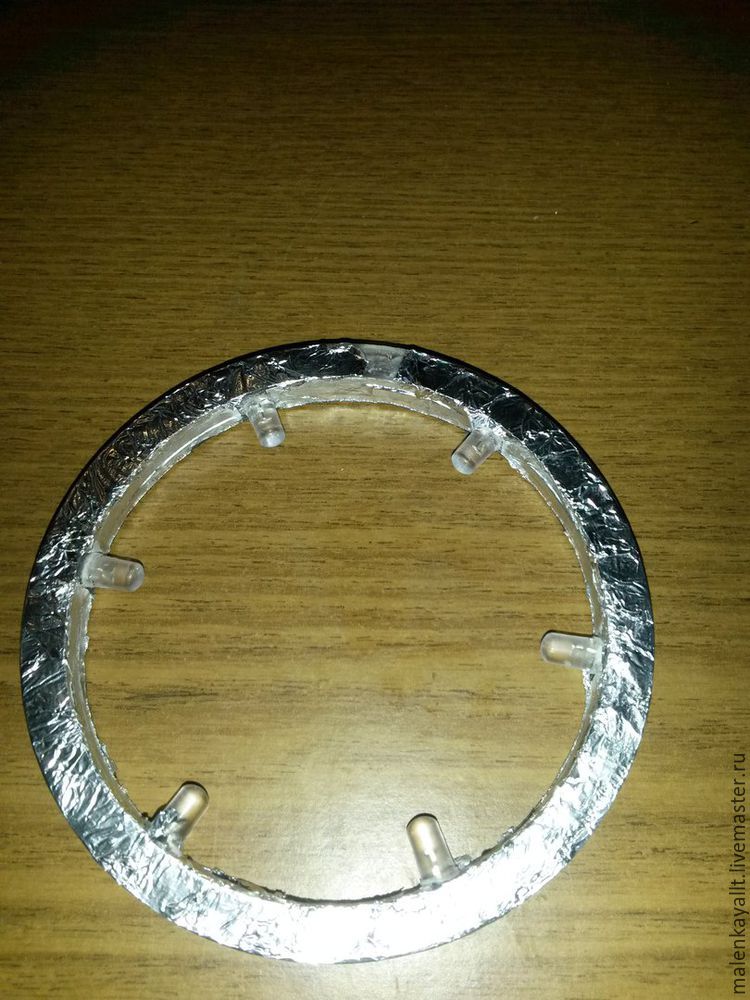

Таким же образом обрамляем полностью кольцо с внешней стороны, чтоб закрыть пластмассовый торец конструкции.

Вот такая конструкция должна получится на этом этапе. Приклеиваем ленточку так, чтобы закрыть батарейку (один конец с одной стороны, другой с другой). Я опояла концы ленты огнем, на всякий случай.

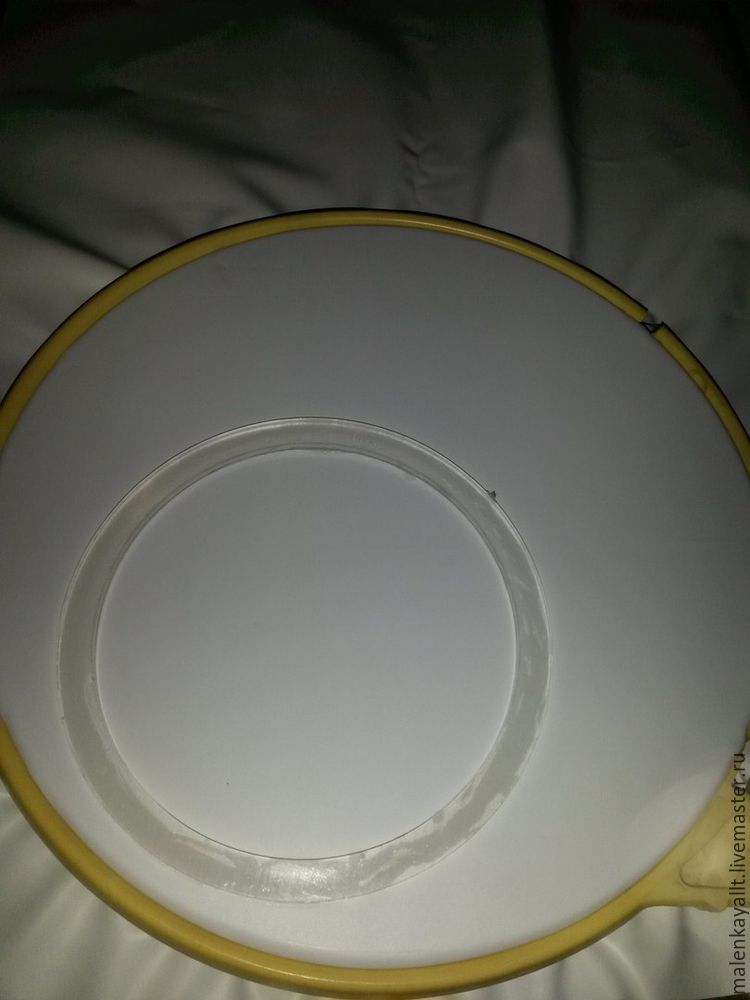

Берем полотно натяжного потолка. Грея феном и растягиваем на пяльце.

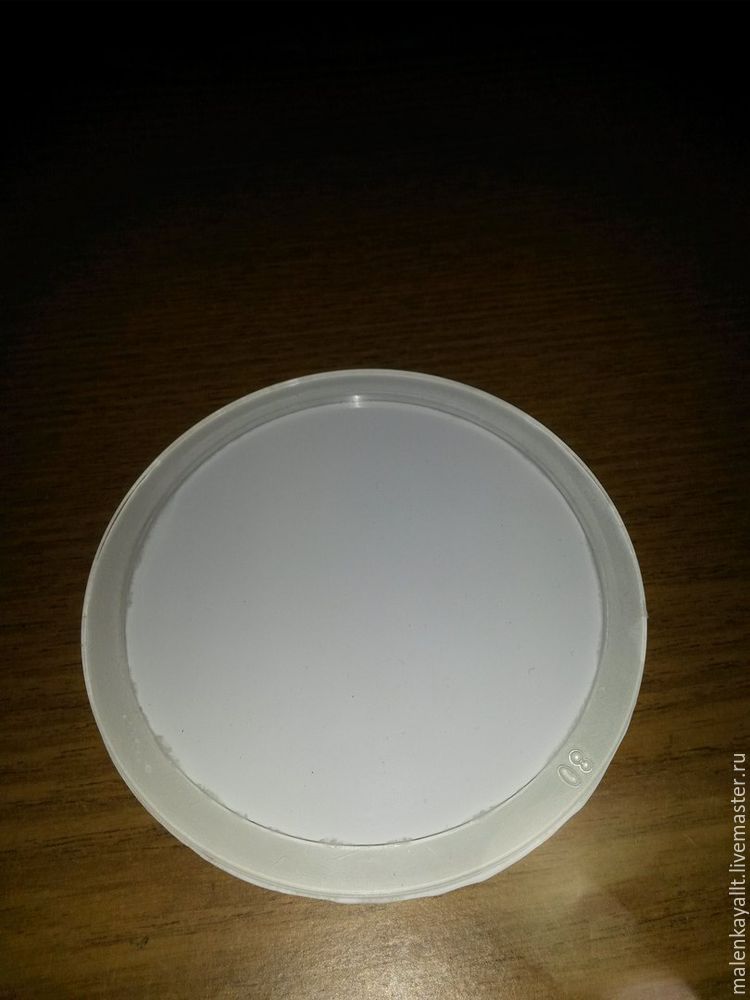

После того как приклеилось, аккуратно вырезаем. Вот такая основа получилась. Можно оставить и так.

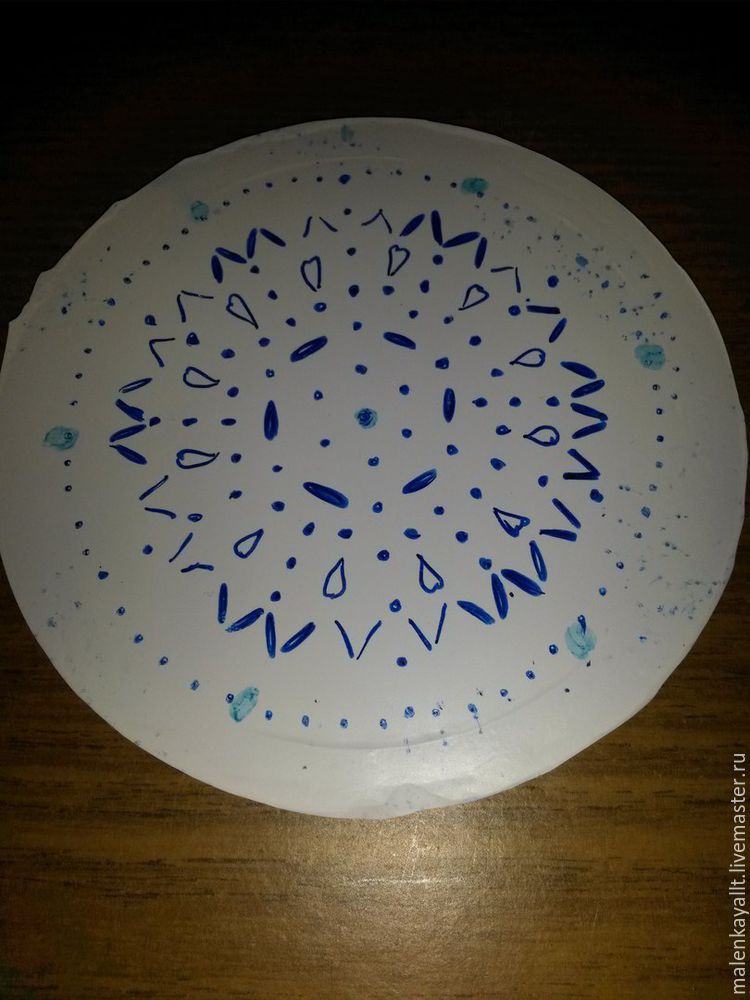

Далее я разметила будущие отверстия. Голубым цветом на рисунке отмечено расположение диодов. Важно не делать там отверстия, иначе свет будет ярким, и не получится эффект сказки. Еще один момент — рисунок и отверстия необходимо делать с изнаночной стороны.

Начинаем делать отверстия паяльником или выжигателем. На фото хорошо видно не аккуратности оставленные паяльником при плавлении. Именно поэтому необходимо делать все с изнаночной стороны.

А так выглядит лицевая сторона.

Приклеиваем кольца с одной и другой стороны.

Красим кольцо акриловой краской.

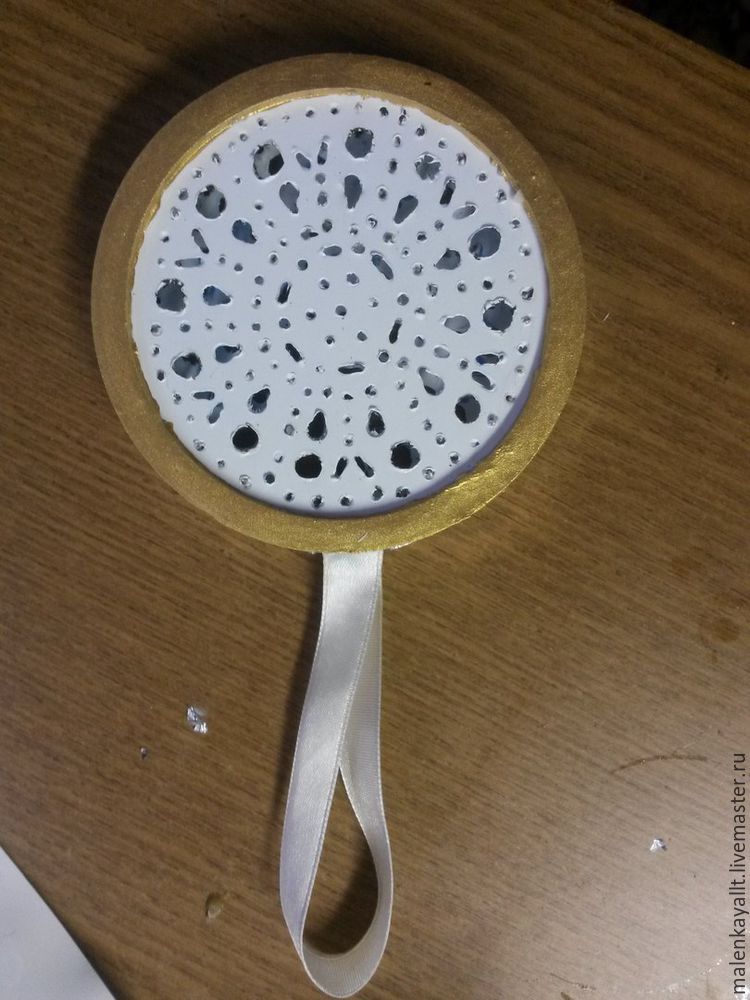

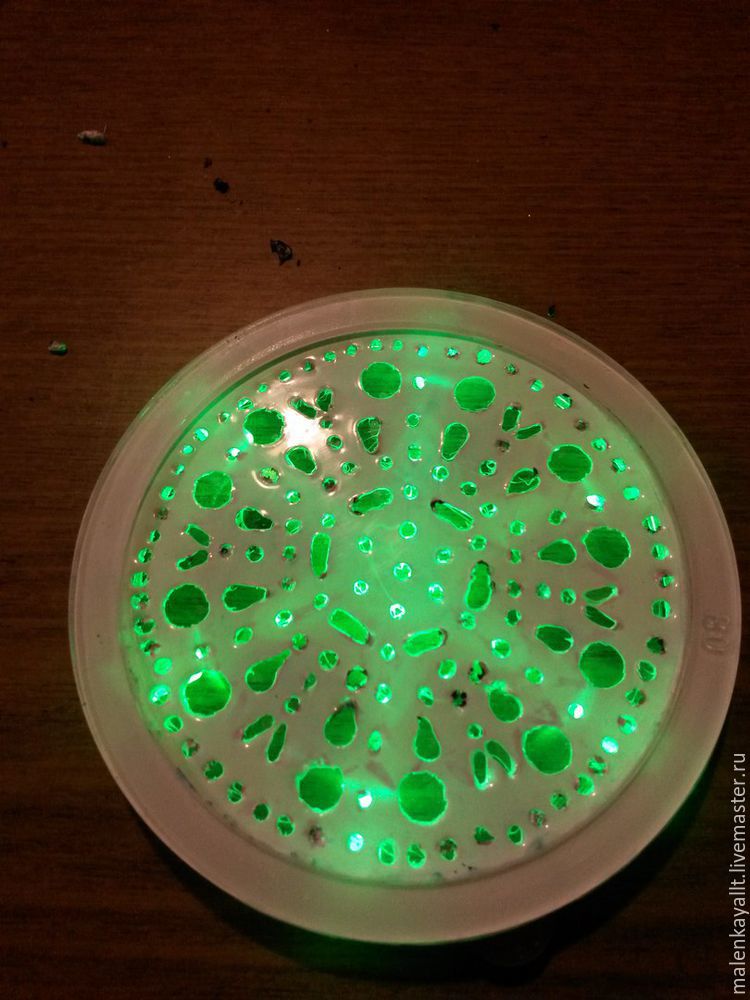

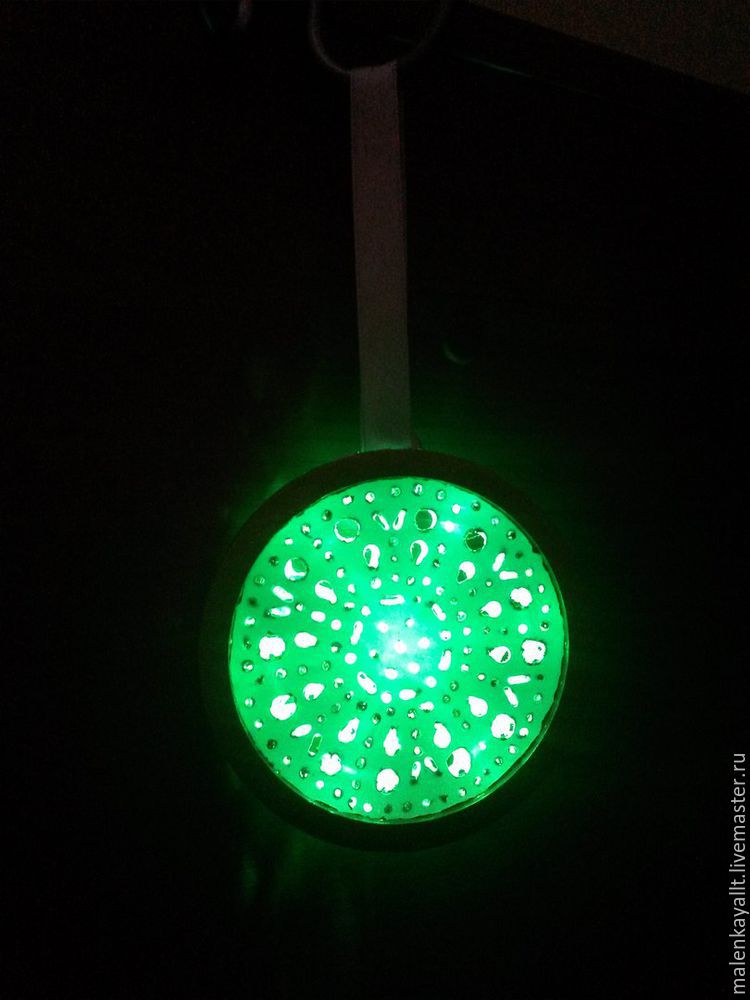

Новогоднее украшение готово. Ура.

Такое украшение можно повесить одно или несколько рядом. Можно делать нескольких цветов. На елку, на стены, в общем куда душа захочет.

Кольца продаются в магазине натяжных потолков, клей там же купить не составит сложности. Потолок можно заменить прочной пленкой или даже картоном. Идей появится много, стоит только начать и не боятся экспериментировать.
