Самостоятельное производство биогаза

Биогазовая установка для частного дома: рекомендации по обустройству самоделки

Рачительный хозяин мечтает о дешевых энергоресурсах, эффективной утилизации отходов и получении удобрений. Домашняя биогазовая установка своими руками – это недорогой способ воплощения мечты в реальность.

Самостоятельная сборка такого оборудования обойдется в разумные деньги, а вырабатываемый газ станет хорошим подспорьем в хозяйстве: его можно использовать для приготовления пищи, отопления дома и других нужд.

Давайте попробуем разобраться в специфике работы этого оборудования, его преимуществах и недостатках. А также в том, возможно ли самостоятельно построить биогазовую установку и будет ли она эффективна.

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации.

Их помещают в биореактор, где происходит переработка:

  • в течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья;
  • в результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию;
  • смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению;
  • газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.;
  • разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно.

Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Преимущества и недостатки системы

Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:

  • Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться. Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
  • Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
  • Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
  • Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
  • Стабильная работа. Производство биогаза более стабильно, чем работа солнечных батарей или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
  • Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
  • Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.

У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы.

Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Как добыть биогаз в домашних условиях

Вопрос получения метана интересен тем владельцам частных хозяйств, кто занимается разведением птицы или свиней, а также держит крупнорогатый скот. Как правило, в таких хозяйствах вырабатывается значительное количество органических отходов жизнедеятельности животных, они-то и могут принести немалую пользу, став источником дешевого топлива. Цель данного материала – рассказать, как добыть биогаз в домашних условиях, используя эти самые отходы.

Общие сведения о биогазе

Получаемый из различного навоза и птичьего помета домашний биогаз большей частью состоит из метана. Там его от 50 до 80% в зависимости от того, чьи отходы жизнедеятельности использовались для производства. Того самого метана, что горит в наших плитах и котлах, и за который мы платим порой немалые деньги согласно показаниям счетчика.

Чтобы дать представление о количестве горючего, что теоретически можно добыть при содержании животных дома или на даче, представим таблицу с данными о выходе биогаза и содержании в нем чистого метана:

Как можно понять из таблицы, для эффективного производства газа из коровьего навоза и силосных отходов понадобится довольно большое количество сырья. Выгоднее добывать горючее из навоза свиней и помета индюков.

Оставшаяся доля веществ (25—45%), из которых состоит домашний биогаз, приходится на углекислый газ (до 43%) и сероводород (1%). Также в составе горючего присутствует азот, аммиак и кислород, но в незначительных количествах. Кстати, именно благодаря выделению сероводорода и аммиака навозная куча издает такой знакомый «приятный» запах. Что касается энергетического содержания, то 1 м3 метана теоретически может выделить при сжигании до 25 МДж (6.95 кВт) тепловой энергии. Удельная теплота сгорания биогаза зависит от доли метана в его составе.

Для справки. На практике проверено, что для обогрева утепленного дома, находящегося в средней полосе, потребно около 45 м3 биологического горючего на 1 м2 площади за отопительный сезон.

Природой устроено так, что биогаз из навоза образуется самопроизвольно и независимо от того, хотим его получать или нет. Навозная куча перегнивает в течение года – полутора, просто находясь на открытом воздухе и даже при отрицательной температуре. Все это время она выделяет биогаз, но только в небольших количествах, поскольку процесс растянут во времени. Причиной служат сотни видов микроорганизмов, находящихся в экскрементах животных. То есть, для начала газовыделения ничего не нужно, оно будет происходить самостоятельно. А вот для оптимизации процесса и его ускорения потребуется специальное оборудование, о чем пойдет речь далее.

Технология получения биогаза

Суть эффективного производства — ускорение природного процесса разложения органического сырья. Для этого находящимся в нем бактериям необходимо создать наилучшие условия для размножения и переработки отходов. И первое условие – поместить сырье в закрытую емкость – реактор, иначе — генератор биогаза. Отходы измельчаются и перемешиваются в реакторе с расчетным количеством чистой воды до получения исходного субстрата.

Примечание. Чистая вода необходима для того, чтобы в субстрат не попали вещества, пагубно влияющие на жизнедеятельность бактерий. Как следствие, процесс брожения может сильно замедлиться.

Промышленная установка по производству биогаза оборудована подогревом субстрата, средствами перемешивания и контроля над кислотностью среды. Перемешивание выполняется с целью удалить с поверхности твердую корку, что возникает во время брожения и мешает выделению биогаза. Длительность технологического процесса – не менее 15 дней, за это время степень разложения достигает 25%. Считается, что максимальный выход горючего происходит до 33% разложения биомассы.

Технологией предусматривается ежедневное обновление субстрата, так обеспечивается интенсивное получение газа из навоза, в промышленных установках оно исчисляется сотнями кубических метров в день. Часть отработанной массы в размере порядка 5% от общего объема удаляется из реактора, а на ее место загружается столько же свежего биологического сырья. Отработанный материал используется в качестве органического удобрения полей.

Схема биогазовой установки

Получая биогаз в домашних условиях, невозможно создать столь благоприятные условия для микроорганизмов, как в промышленном производстве. И в первую очередь это утверждение касается организации подогрева генератора. Как известно, это требует затрат энергии, что ведет к существенному удорожанию себестоимости горючего. Контролировать соблюдение слабощелочной среды, присущей процессу брожения, вполне возможно. Только как ее корректировать в случае отклонений? Снова затраты.

Владельцам частных хозяйств, желающим добывать биогаз своими руками, рекомендуется изготовить реактор простой конструкции из доступных материалов, а потом его модернизировать в силу своих возможностей. Что надо сделать:

  • герметично закрывающуюся емкость объемом не менее 1 м3. Разные баки и бочки малых размеров тоже подойдут, но горючего из них будет выделяться мало из-за недостаточного количества сырья. Такие объемы производства вас не устроят;
  • организовывая производство биогаза в домашних условиях, вы вряд ли станете делать подогрев емкости, а вот утеплить ее нужно обязательно. Другой вариант – заглубить реактор в землю, выполнив тепловую изоляцию верхней части;
  • установить в реакторе ручную мешалку любой конструкции, выведя рукоятку через верхнюю крышку. Узел прохода ручки должен быть герметичным;
  • предусмотреть патрубки для подачи и выгрузки субстрата, а также для отбора биогаза.

Ниже показана схема биогазовой установки, размещенной ниже уровня земли:

1 – генератор горючего (емкость из металла, пластика или бетона); 2 — бункер для заливки субстрата; 3 – технический люк; 4 – сосуд, играющий роль водяного затвора; 5 – патрубок выгрузки отработанных отходов; 6 – патрубок отбора биогаза.

Как получить биогаз в домашних условиях?

Операция первая – измельчение отходов до фракции, чей размер не более 10 мм. Так гораздо легче приготовить субстрат, да и бактериям будет проще перерабатывать сырье. Получившаяся масса тщательно перемешивается с водой, ее количество – около 0.7 л на 1 кг органики. Как уже сказано выше, воду следует использовать только чистую. Затем субстратом заполняется биогазовая установка, сделанная своими руками, после чего реактор герметично закрывается.

Несколько раз в течении дня надо наведываться к емкости, чтобы перемешать содержимое. На 5-й день можно проверять наличие газа, и буде он появится, периодически откачивать его компрессором в баллон. Если этого вовремя не делать, то давление внутри реактора возрастет и брожение замедлится, а то и остановится вовсе. Спустя 15 дней надо производить выгрузку части субстрата и добавление такого же количество нового. Подробности можно узнать, просмотрев видео:

Заключение

Вполне вероятно, что простейшая установка для получения биогаза не обеспечит все ваши потребности. Но, учитывая нынешнюю стоимость энергоресурсов, это уже будет немалым подспорьем в домашнем хозяйстве, ведь за исходное сырье вам платить не приходится. Со временем, плотно занимаясь производством, вы сможете уловить все особенности и провести необходимое усовершенствование установки.

Производство биогаза из отходов

Животноводческое хозяйство постоянно сталкивается с проблемой вывоза отходов. На утилизацию навоза требуются большие деньги. Но есть способ, с помощью которого можно не только сэкономить свои денежные средства, но и сделать так, чтобы отходы превратились в полезное вещество.

Читайте также:  Дизайн узкой гостиной

Рачительные животноводы уже давно используют на практике специальную технологию производства из навоза биогаза – вещества, которое может служить в качестве топлива.

Впервые услышав о такой технологии, многие наверняка подумают, что она появилась совсем недавно – максимум 10 лет назад. Однако о том, как из отходов получать газ, полезный в хозяйстве и промышленности, люди знали уже давно. Исследования в этой сфере начались более 200 лет назад. В 19 веке они с успехом продолжили развиваться. В начале прошлого столетия в промышленности началось использование метантенков – устройств, основная функция которых – переработка отходов в газ метан.

Зачем перерабатывать навоз?

И хотя технологии производства биогаза из отходов уже давно используются в разных странах, именно в наши дни они становятся наиболее важными. Это связано с глобальными экологическими проблемами и с увеличением стоимости традиционных видов топлива.

Переработка органических отходов в биогаз позволяет уменьшить объем выбрасываемого в атмосферу метана, а заодно получить альтернативный источник тепла.

Экологическая ценность производства биогаза

Все, кто занимается садоводством, прекрасно знают, что навоз – это отличное удобрение. И если на скотном дворе у сельского жителя есть одна корова, то всё можно использовать для удобрения в своём саду или огороде. Однако, если коров больше, то навоза появляется столько, что его некуда девать.

Для того, чтобы навоз стал качественным удобрением, требуется среда с определённой поддерживаемой температурой. А это уже дополнительные затраты. Поэтому фермеры зачастую просто оставляют навоз на длительное хранение где-нибудь недалеко от места его появления и затем, когда приходит время, вывозят его на поля. Однако в таком случае при низких температурах он лишается столь важного компонента, как азот. Следовательно, качество удобрения значительно ухудшается. Также при неправильном хранении из навоза выделяется метан – газ, который лишь засоряет воздух.

Благодаря современным технологиям, можно не только предотвратить отрицательное воздействие вредных газов на атмосферу, но и сделать так, чтобы они, наоборот, приносили пользу.

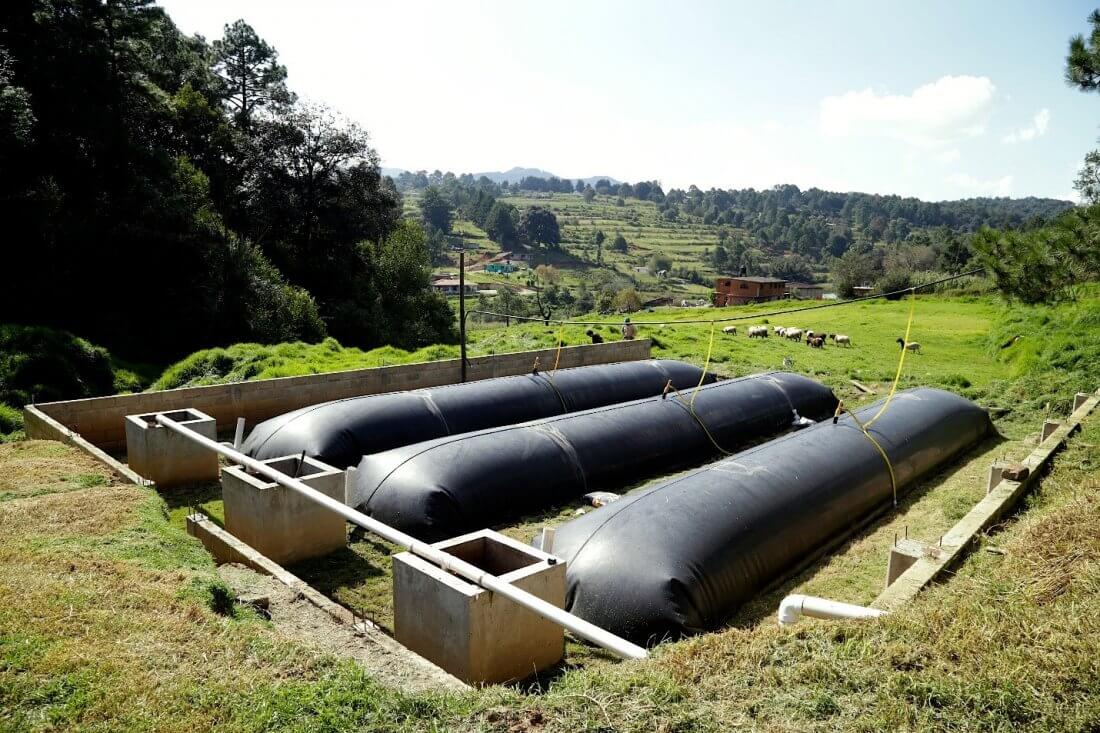

С помощью специальной технологии, основанной на жизнедеятельности микроорганизмов, навоз превращается в биогаз, который затем можно использовать в качестве топлива. При этом то, что останется в качестве отходов, может быть использовано как удобрение.

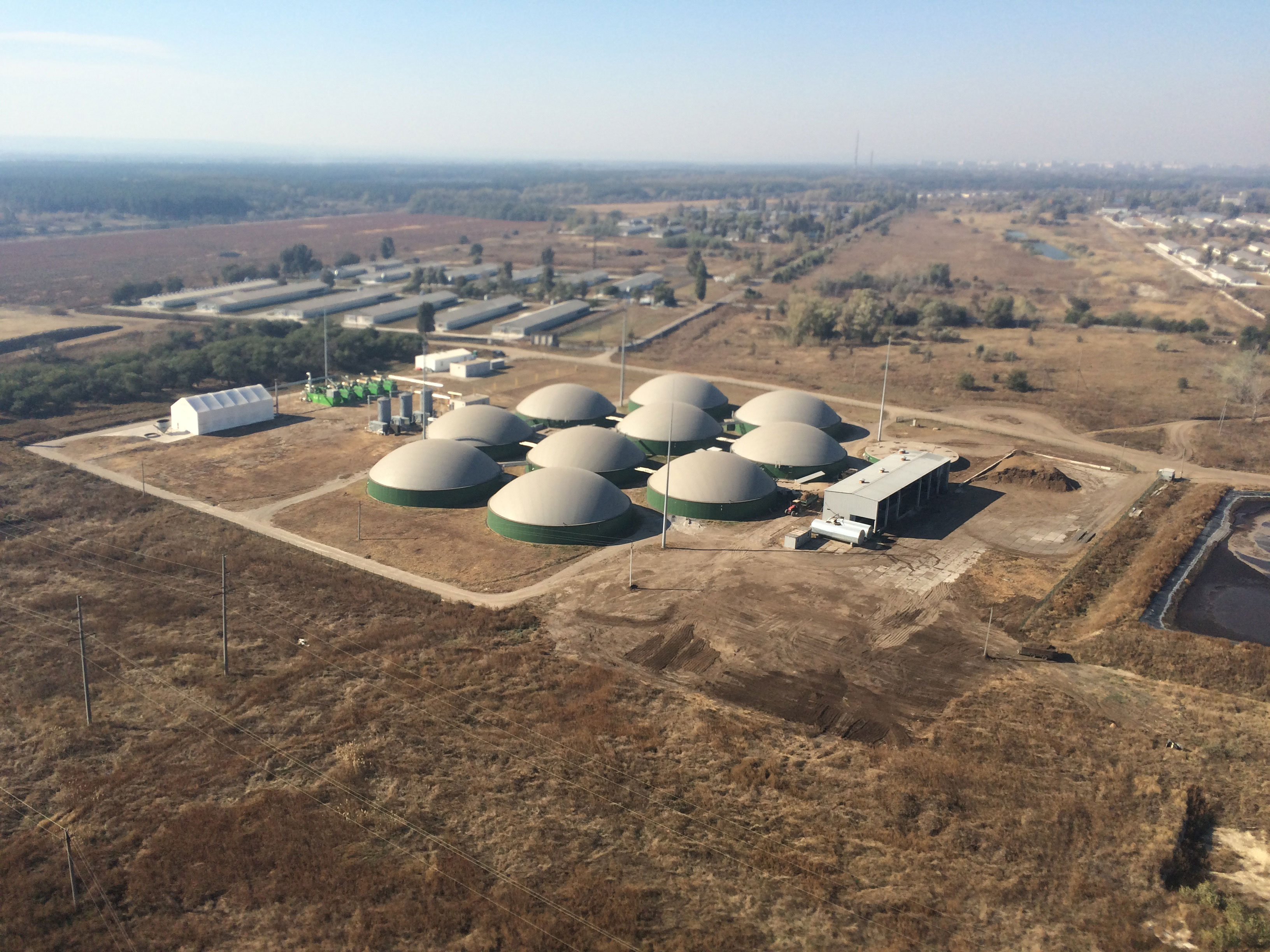

Комплектация установки для производства биогаза

Для переработки отходов сооружаются специальные установки. Оборудование для переработки навоза в газ состоит из шести основных элементов.

  1. Биореактор, в котором разлагается сырье.
  2. Автоматическая система подачи сырья.
  3. Устройство для перемешивания массы.
  4. Оборудование, поддерживающее нужную температуру.
  5. Газгольдер, в котором хранится полученный газ.
  6. Приёмник твердых отходов.

Без этих элементов не обходится ни одна установка, использующаяся в промышленности. Однако те метантенки, которые в быту применяются фермерами, имеющими своё сельское хозяйство, устроены гораздо проще.

Устройство и особенности оборудования для производства биогаза

Основная часть установки – биореактор. Он может быть исполнен в одном из нескольких вариантов. Но в любом случае он должен быть достаточно герметичным и не позволять проникнуть внутрь кислороду. В домашнем фермерстве для изготовления биореактора обычно применяются топливные цистерны объемом 50 куб. м. Но можно также купить уже готовый метантенк. Его главное преимущество – возможность быстро разобрать и перевезти в другое место, когда это необходимо.

Технология производства биогаза в домашних условиях

Если соблюдать простые правила эксплуатации, то оборудование для переработки навоза в биогаз сможет полностью обеспечить энергией как небольшое жилое помещение, так и целое промышленное предприятие.

Биореактор вырабатывает не только топливо в виде газа, но и ценное удобрение, в основе которого лежит гумус.

Чтобы получить биогаз, органическое сырье нужно поместить в такие условия, в которых быстро смогут развиваться определенные виды микробов.

Производство биогаза из отходов животноводства проходит в 4 этапа, в каждом из которых участвуют разные штаммы микроорганизмов. Примечательно то, что они не нуждаются в кислороде. Однако важно поддерживать оптимальные показатели давления и температуры. Организмы, вырабатывающие метан, хорошо развиваются в условиях давления в 1/20 атмосферного и при температуре в 50 градусов.

Когда сырье будет помещено в биореактор, начнется его активация, на которую может уйти несколько месяцев.

Как только появится газ, это будет означать, что появилось уже достаточное количество микроорганизмов, и примерно через 10 дней в реактор добавляется новое сырье, которое активируется уже гораздо быстрее.

Чтобы поддерживать оптимальные условия, нужно с определённой периодичностью перемешивать сырье. А для сохранения постоянной температуры в 50 градусов придётся применять обычное отопление.

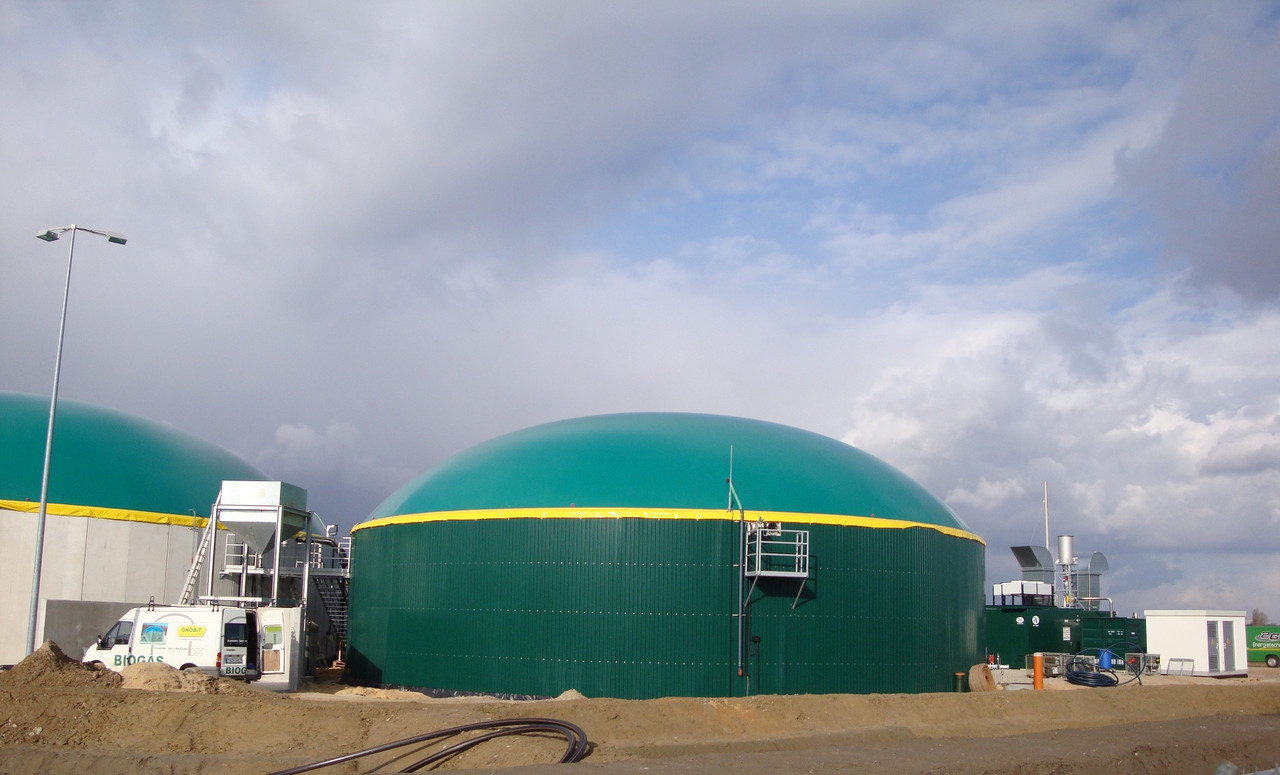

Сырье для производства биогаза

Бытует мнение, что навоз – это лучшее сырье для производства биогаза. Из тонны не содержащего примесей навоза можно получить лишь около 60 куб. м ценного газа. К тому же, именно в навозе присутствует больше всего видов бактерий, способных долгое время поддерживать работу биореактора.

Однако в навоз предварительно можно добавлять отходы садоводства и пищевой промышленности.

Перед тем, как поместить сырье в реактор, его нужно размельчить и разбавить водой.

Что представляет собой биогаз

Но что же такое биогаз и почему он оказывается таким полезным?

Биогаз – это вещество, которое невозможно ни увидеть, ни почувствовать. Оно во многом похоже на обычный природный газ. При его сжигании выделяется большое количество тепла. В этом плане 1 куб. м биогаза эквивалентен 1,5 кг традиционного угля.

Газ, вырабатываемый биореактором, примерно наполовину состоит из метана, хотя точные цифры сильно варьируют. Если метан из отходов попадает в атмосферу, то он наносит ей вред, усиливая парниковый эффект. Но если его специально собирать, а затем использовать в качестве топлива, то он сгорает.

Другое вещество, входящее в состав биогаза – углекислота. Его процент меньше. Перед применением в хозяйстве оно обычно удаляется. Остальные составляющие – водород, сероводород, азот.

Технология получения и производства биогаза из навоза

Производителями биогаза являются анаэробные микроорганизмы, которые разлагают навоз. Чтобы началась переработка навоза в газ, нужно поместить сырье в резервуар, где нет кислорода и некоторое время поддерживать там определенную температуру. Отсутствие кислорода и достаточно теплая окружающая среда – это как раз и есть благоприятные условия для развития нужных микроорганизмов. Так отходы животноводства начнут превращаться в экологически чистое топливо, а также в ценное удобрение.

Принцип работы установки по производству биогаза

Газы, которые образуются микроорганизмами в результате их жизнедеятельности, будучи довольно лёгкими, поднимаются в верхнюю часть метантенка. Оттуда их затем и выкачивают. А в нижней части оказывается остаточный продукт, который как раз можно использовать в качестве удобрения. Этот продукт сохраняет все полезные свойства навоза, так как в нём остаются азот и фосфор.

Но если приобрести подходящий резервуар не так уж и сложно, то с поддержанием постоянной температуры уже могут появиться проблемы. Ведь здесь не обойтись без больших финансовых затрат. Микроорганизмы, которые принимают участие в процессе переработки, начинают действовать лишь при температуре выше 30 градусов. А некоторым видам и вовсе требуется среда, нагретая до 50 градусов.

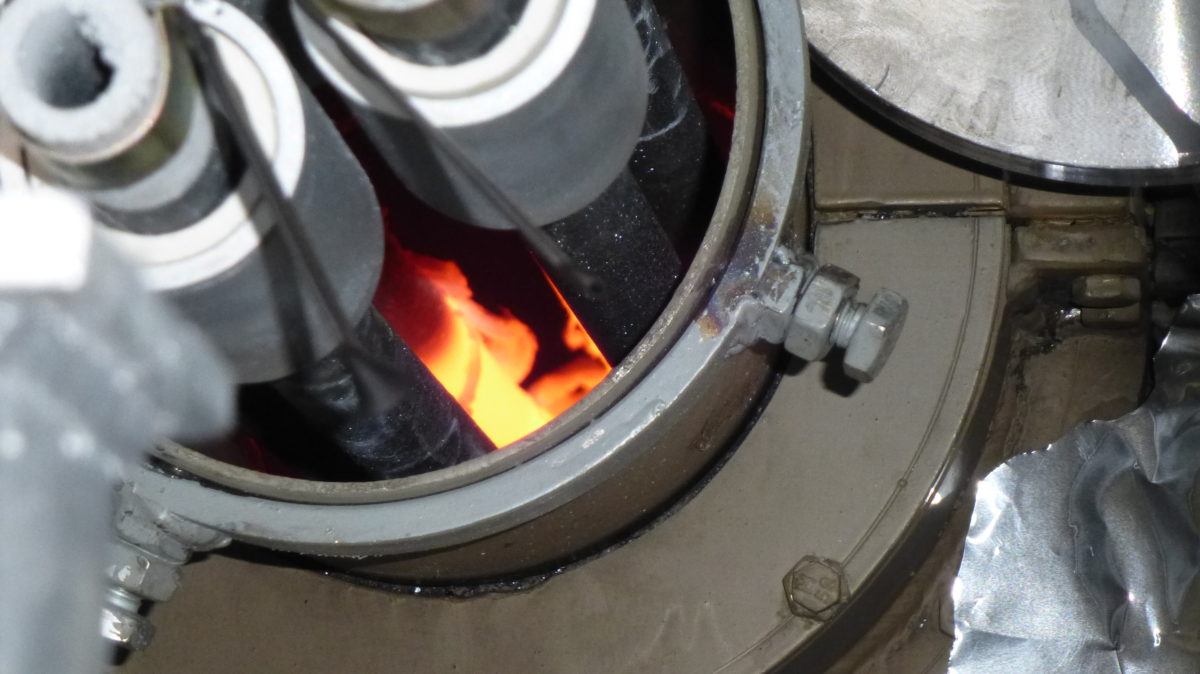

Примерный выход биогаза

Одна корова за сутки в среднем производит до 40 кг навоза. Если поместить его в биореактор, то микробы выработают примерно 1,5 куб. м топливного газа, а это – 3 кВт/ч электрической энергии.

Этапы получения и переработки отходов

Процесс производства проходит в 4 этапа.

  1. Сначала микроорганизмы перерабатывают высокомолекулярные соединения, превращая их в низкомолекулярные. Полимеры становятся мономерами. Данный процесс протекает довольно медленно, на его скорость во многом влияет кислотно-щелочной баланс среды.
  2. На следующем этапе образуются кислоты. Некоторые молекулы попадают в клетки микроорганизмов, и там продолжается их разложение. Сначала происходит выработка карбоновых кислот, а также некоторых газов: сероводорода, аммиака, углекислого газа.
  3. На третьем этапе образуются вещества, необходимые для появления метана. Это углерод, его двуокись, а также уксусная кислота.
  4. И завершается переработка навоза в биогаз образованием самого метана. При этом появляются и побочные продукты – углекислый газ и вода.

Строительство подземной установки по производству биогаза

Самой главной составляющей установки является метантенк. Так называется емкость, внутри которой и происходят все необходимые химические реакции, способствующие превращению отходов в ценный метан. Для уменьшения затрат на поддержание постоянной температуры эту емкость размещают прямо под землёй. В этом случае тепловая энергия, которая вырабатывается во время реакций, сохраняется надолго, и температура среды составляет около 15 градусов.

Для небольших метантенков, объем которых не превышает 3 куб. м, допускается использование капроновой ёмкости. А для теплоизоляции используют часто применяющиеся в строительстве материалы такие, как минвата и пенополистирол.

Дно ямы, выкопанной для размещения метантенка, покрывают бетонным раствором слоем до 10 см. Бетон нужен для того, чтобы предотвратить выдавливание ёмкости из почвы.

Лучший материал для сооружения больших реакторов – керамзитобетон. Он обладает хорошей прочностью и к тому же, является неплохим теплоизолятором.

Перед тем как начинать заливать стены ямы, необходимо соорудить трубу, через которую будет подаваться смесь. Толщина этой трубы обычно составляет около 30 см. А длина её должна быть такой, чтобы нижний конец располагался на расстоянии примерно 25 см от дна.

В верхней части метантенка находится газгольдер – предназначенная для концентрации газа конструкция в виде конуса или купола. Для изготовления газгольдера могут использоваться обычные металлические листы. Но в некоторых случаях применяют кирпич, который затем обивают металлической сеткой и наносят слой штукатурки.

Из верхней части газгольдера должны выходить две трубки. Одна из них выводит вырабатываемый газ, а через другую откачивается отработанная масса.

Емкость метантенка должна быть надежно закрыта и выдерживать давление в 1/10 атмосферного. Поэтому её стенки изнутри обмазывают битумом, а в верхней части устанавливают герметичную крышку.

Производство биогаза из отходов органики как бизнес

Начать деятельность, имеющую отношение к альтернативным источникам энергии, может даже новичок в сфере бизнеса. Для этого нужно либо иметь собственное фермерское хозяйство, либо начать сотрудничать с фермами и регулярно получать от них навоз. Установкой биореактора можно заняться самостоятельно или обратиться за помощью к профессионалам. После этого останется только наладить сбыт готового альтернативного топлива и удобрений. В этом случае все затраты быстро окупятся и данный бизнес начнет приносить солидный доход. Кроме того, работая в области альтернативных источников энергии, предприниматель будет получать надбавку при реализации электроэнергии на оптовом рынке.

Сфера применения биогаза

Производство биогаза из отходов не только способствует улучшению экологической обстановки, но и значительно сокращает затраты на энергоснабжение. Сфера применения этого газа довольно обширна. Он может быть использован в качестве топлива для автомобиля, для производства электричества, а также для отопления жилых домов и малых промышленных зданий.

Как сделать биогазовую установку для дома — инструкция с чертежами и видео

Получить дешевый источник энергии можно самостоятельно, в домашних условиях – достаточно лишь собрать биогазовую установку. Если понимать принцип ее функционирования и устройство, то сделать это несложно. Вырабатываемая ею смесь содержит большое количество метана (в зависимости от загружаемого сырья – до 70%), поэтому она имеет широкую сферу применения.

Заправка баллонов авто, работающих на газе, в качестве топлива для котлов отопления – это далеко не полный перечень всех возможных вариантов использования готового продукта. О том, как смонтировать своими руками биогазовую установку – наш рассказ.

Существует несколько конструктивных исполнений агрегата. При выборе того или иного инженерного решения нужно понять, насколько данная установка подходит к местным условиям. Это основной критерий оценки целесообразности монтажа. Плюс к этому – свои возможности, то есть, какой вид сырья и в каком объеме получится использовать, что под силу сделать именно своими руками.

Биогаз получается при разложении органики, но его «выход» (в объемном исчислении), и, следовательно, эффективность установки, зависит от того, что именно в нее загружается. В таблице представлена соответствующая информация (данные ориентировочные), которая поможет определиться с выбором конкретного инженерного решения. Нелишними будут и некоторые пояснительные графики.

Варианты конструкции

С ручной загрузкой сырья, без подогрева и перемешивания

Для бытового использования такая модель считается наиболее удобной. При вместимости реактора от 1 до 10 м³ ежесуточно понадобится навоза порядка 50 – 220 кг. Вот из этого нужно и исходить, определяясь с размерами емкости.

Читайте также:  Баня на даче

Установка монтируется в грунте, поэтому для нее понадобится небольшой котлован. В соответствие с ее расчетными габаритами подбирается место на участке. Состав и назначение всех элементов схемы понять нетрудно.

Особенность монтажа

После установки реактора по месту необходимо проверить его герметичность. Затем металл подлежит окраске (желательно морозостойким составом) и утеплению.

  • Удаление отработки происходит естественным путем – или в процессе закладки новой порции, или при избытке газа в реакторе при закрытом вентиле. Следовательно, вместимость емкости для сбора отходов должна быть не меньше, чем у рабочей.
  • Несмотря на простоту устройства и привлекательность для сборки своими руками, в связи с тем, что перемешивание массы и подогрев не предусматривается, такой вариант установки целесообразно эксплуатировать в регионах с мягким климатом, то есть в основном на юге России. Хотя при качественной теплоизоляции, в условиях, когда подземные водяные пласты находятся глубоко, это исполнение вполне подойдет и для средней полосы.

Без подогрева, но с перемешиванием

Практически то же самое, лишь небольшая доработка, которая существенно повышает производительность установки.

Как сделать механизм? Для того, кто своими руками собирал, например, бетономешалку на основе бочки, это не проблема. В реакторе придется монтировать вал с лопастями. Следовательно, необходимо устанавливать опорные подшипники. В качестве передаточного звена между валом и рычагом хорошо использовать цепь.

Биогазовую установку можно эксплуатировать практически во всех регионах, за исключением северных районов. Но в отличие от предыдущей модели, она требует присмотра.

Перемешивание + подогрев

Термическое воздействие на биомассу повышает интенсивность происходящих в ней процессов разложения и брожения. Биогазовый агрегат более универсальный в использовании, так как может работать в двух режимах – мезофильном и термофильном, то есть в диапазоне температур (примерно) 25 – 65 ºС (см. графики выше).

На указанной схеме котел работает на получившемся газе, хотя это и не единственный вариант. Подогрев биомассы можно осуществлять по-разному, как удобнее его организовать хозяину.

Автоматизированные варианты

Отличие данной схемы в том, что к установке подключается газгольдер. Это позволяет накапливать запасы газа, а не расходовать его сразу же по назначению. Удобство использования и в том, что для интенсивного брожения подходит практически любой температурный режим.

Такая установка отличается еще большей производительностью. В сутки она способна переработать до 1,3 т сырья при аналогичном объеме реактора. Загрузка, перемешивание – за это «отвечает» пневматика. Отводящий канал позволяет удалять отходы или в бункер для кратковременного хранения, или в мобильные емкости с целью немедленного вывоза. К примеру, для удобрения полей.

Для бытового применения эти варианты биогазовой установки вряд ли подходят. Их монтаж, да еще своими руками, намного сложнее. А вот для небольшого фермерского хозяйства – хорошее решение.

Механизированная биогазовая установка

Отличие от предыдущих моделей в дополнительном резервуаре, в котором происходит предварительная подготовка сырьевой массы.

Подача в загрузочный бункер, а потом в реактор производится сжатым биогазом. Он же используется и для подогрева.

Единственное, что необходимо при сборке любой из установок своими руками – точные инженерные расчеты. Возможно, понадобится консультация специалиста. А в остальном все довольно просто. Если хоть один из читателей заинтересуется биогазовым агрегатом и смонтирует его самостоятельно, значит, автор не зря работал над этой статьей. Успехов!

Биогаз. Технология производства

Утилизация жидкого навоза (помёта) с производством биогаза и выработкой электрической и тепловой энергии

Технология производства биогаза. Современные животноводческие комплексы обеспечивают получение высоких производственных показателей. Применяемые технологические решения позволяют полностью соблюдать требования действующих санитарно-гигиенических норм в помещениях самих комплексов.

Однако большие количества жидкого навоза, сконцентрированные в одном месте, создают значительные проблемы для экологии прилегающих к комплексу территорий. Например, свежий свиной навоз и помёт относятся к отходам, имеющим 3-й класс опасности. Экологические вопросы находятся на контроле надзирающих органов, требования законодательства по этим вопросам постоянно ужесточаются.

Биокомплекс предлагает комплексное решение по вопросам утилизации жидкого навоза, которое включает ускоренную переработку в современных биогазовых установках (БГУ). В процессе переработки, в ускоренном режиме протекают естественные процессы разложения органики с выделением газа включающего: метан, СО2, серу, и т.д. Только получаемый газ не выделяется в атмосферу, вызывая парниковый эффект, а направляется в специальные газогенераторные (когенерационные) установки, которые вырабатывают электрическую и тепловую энергию.

Биогаз: определение, основные виды сырья

Биогаз — горючий газ, образующийся при анаэробном метановом сбраживании биомассы и состоящий преимущественно из метана (55-75%), двуокиси углерода (25-45%) и примесей сероводорода, аммиака, оксидов азота и других (менее 1%).

Разложение биомассы происходит в результате химико-физических процессов и симбиотической жизнедеятельности 3-х основных групп бактерий, при этом продукты метаболизма одних групп бактерий являются продуктами питания других групп, в определённой последовательности.

Первая группа — гидролизные бактерии, вторая – кислотообразующие, третья — метанобразующие.

В качестве сырья для производства биогаза могут использоваться как органические агропромышленные или бытовые отходы, так и растительное сырьё.

Наиболее распространёнными видами отходов АПК, используемыми для производства биогаза, являются:

  • навоз свиней и КРС, помёт птицы;
  • остатки с кормового стола комплексов КРС;
  • ботва овощных культур;
  • некондиционный урожай злаковых и овощных культур, сахарной свёклы, кукурузы;
  • жом и меласса;
  • мучка, дробина, мелкое зерно, зародыши;
  • дробина пивная, солодовые ростки, белковый отстой;
  • отходы крахмало-паточного производства;
  • выжимки фруктовые и овощные;
  • сыворотка;
  • и пр.

Примерный выход биогаза из отдельных видов сырья

Количество сырья в год, м3 (тн.)

Количество биогаза, м3

1 дойная короваБесподстилочный жидкий навоз1 свинья на откормеБесподстилочный жидкий навоз1 бычок на откормеПодстилочный твёрдый навоз1 лошадьПодстилочный твёрдый навоз100 курСухой помёт1 га пашниСвежий силос кукурузы1 га пашниСахарная свёкла1 га пашниСвежий силос из зерновых культур1 га пашниСвежий силос из травы

Количество субстратов (видов отходов), используемых для производства биогаза в пределах одной биогазовой установки (БГУ), может варьироваться от одного до десяти и более.

Биогазовые проекты в агропромышленном секторе могут быть созданы по одному из следующих вариантов:

  • производство биогаза из отходов отдельного предприятия (например, навоза животноводческой фермы, жома сахарного завода, барды спиртового завода);
  • производство биогаза на базе отходов разных предприятий, с привязкой проекта к отдельному предприятию либо отдельно расположенной централизованной БГУ;
  • производство биогаза с преимущественным использованием энергетических растений на отдельно расположенных БГУ.

Наиболее распространённым способом энергетического использования биогаза является сжигание в газопоршневых двигателях в составе мини-ТЭЦ, с производством электроэнергии и тепла.

Технологии производства биогаза

Существуют различные варианты технологических схем биогазовых станций — в зависимости от типов и количества видов применяемых субстратов. Использование предварительной подготовки, в ряде случаев, позволяет добиться увеличения скорости и степени распада сырья в биореакторах, а, следовательно, увеличения общего выхода биогаза. В случае применения нескольких субстратов, отличающихся свойствами, например, жидких и твёрдых отходов, их накопление, предварительная подготовка (разделение на фракции, измельчение, подогрев, гомогенизация, биохимическая или биологическая обработка, и пр.) проводится отдельно, после чего они либо смешиваются перед подачей в биореакторы, либо подаются раздельными потоками.

Основными структурными элементами схемы типичной биогазовой установки являются:

  • система приёма и предварительной подготовки субстратов;
  • система транспортировки субстратов в пределах установки;
  • биореакторы (ферментеры) с системой перемешивания;
  • система обогрева биореакторов;
  • система отвода и очистки биогаза от примесей сероводорода и влаги;
  • накопительные ёмкости сброженной массы и биогаза;
  • система программного контроля и автоматизации технологических процессов.

Технологические схемы БГУ бывают различными в зависимости от вида и числа перерабатываемых субстратов, от вида и качества конечных целевых продуктов, от того или иного используемого «ноу-хау» компании поставщика технологического решения, и ряда других факторов. Наиболее распространёнными на сегодняшний день являются схемы с одноступенчатым сбраживанием нескольких видов субстратов, одним из которых обычно является навоз.

С развитием биогазовых технологий применяемые технические решения усложняются в сторону двухступенчатых схем, что в ряде случаев обосновано технологической необходимостью эффективной переработки отдельных видов субстратов и повышением общей эффективности использования рабочего объема биореакторов.

Краткое описание технологического процесса БГУ, работающего на жидком навозе

Особенностью производства биогаза является то, что он может вырабатываться метановыми бактериями только из абсолютно сухих органических веществ. Поэтому задачей первого этапа производства, является создание смеси субстрата, который имеет повышенное содержание органических веществ, и в то же время может перекачиваться насосами. Это субстрат с содержанием сухих веществ 10-12%. Решение достигается путём выделения излишней влаги с помощью шнековых сепараторов.

Жидкий навоз поступает из производственных помещений в резервуар, гомогенизируется с помощью погружной мешалки, и погружным насосом подаётся в цех разделения на шнековые сепараторы. Жидкая фракция накапливается в отдельном резервуаре. Твёрдая фракция загружается в устройство подачи твёрдого сырья.

В соответствии с графиком загрузки субстрата в ферментёр, по разработанной программе периодически включается насос, подающий жидкую фракцию в ферментёр и одновременно включается загрузчик твёрдого сырья. В качестве варианта, жидкая фракция может подаваться в загрузчик твёрдого сырья, имеющего функцию перемешивания, и затем уже готовая смесь подаётся в ферментёр по разработанной программе загрузки.. Включения бывают непродолжительными. Это сделано, чтобы не допустить излишнего поступления органического субстрата в ферментёр, поскольку это может нарушить баланс веществ и вызовет дестабилизацию процесса в ферментёре. Одновременно включаются также насосы, перекачивающие дигестат из ферментёра в дображиватель и из дображивателя в накопитель дигестата (лагуну), чтобы не допустить переполнения ферментёра и дображивателя.

Находящиеся в ферментёре и дображивателе массы дигестата, перемешиваются для обеспечения равномерного распределения бактерий по всему объёму ёмкостей. Для перемешивания используются тихоходные мешалки специальной конструкции.

В процессе нахождения субстрата в ферментёре, бактериями выделяется до 80% всего биогаза, вырабатываемого БГУ. В дображивателе выделяется оставшаяся часть биогаза.

Важную роль в обеспечении стабильного количества выделяемого биогаза играет температура жидкости внутри ферментёра и дображивателя. Как правило, процесс протекает в мезофильном режиме с температурой 41-43ᴼС. Поддержание стабильной температуры достигается применением специальных трубчатых нагревателей внутри ферментёров и дображивателей, а также надёжной теплоизоляцией стен и трубопроводов. Биогаз, выходящий из дигестата, имеет повышенное содержание серы. Очистка биогаза от серы производится с помощью специальных бактерий, заселяющих поверхность утеплителя, уложенного на деревянный балочный свод внутри ферментёров и дображивателей.

Накопление биогаза осуществляется в газгольдере, который образуется между поверхностью дигестата и эластичным высокопрочным материалом, покрывающим ферментёр и дображиватель сверху. Материал имеет способность сильно растягиваться (без уменьшения прочности), что накоплении биогаза значительно увеличивает ёмкость газгольдера. Для предохранения переполнения газгольдера и разрыва материала, имеется предохранительный клапан.

Далее биогаз поступает в когенерационную установку. Когенерационная установка (КГУ) является блоком, в котором осуществляется выработка электрической энергии генераторами, привод которых осуществляют газопоршневые двигатели, работающие на биогазе. Когенераторы работающие на биогазе, имеют конструктивные отличия от обычных газогенераторных двигателей, поскольку биогаз является сильно обеднённым топливом. Вырабатываемая генераторами электрическая энергия, обеспечивает питание электрооборудования самой БГУ, а все сверх этого отпускается близлежащим потребителям. Энергия жидкости, идущей на охлаждение когенераторов и является вырабатываемой тепловой энергией за минусом потерь в бойлерных устройствах. Вырабатываемая тепловая энергия, частично идёт на обогрев ферментёров и дображивателей, а оставшаяся часть – также направляется в близ лежащим потребителям. поступает в

Можно установить дополнительное оборудование для очистки биогаза до уровня природного газа, однако это дорогостоящее оборудование и его применяют, только если целью БГУ является не производство тепловой и электрической энергии, а производство топлива для газопоршневых двигателей. Апробированными и наиболее часто применяемыми технологиями очистки биогаза являются водная абсорбция, адсорбция на носителе под давлением, химическое осаждение и мембранное разделение.

Энергетическая эффективность работы БГУ во многом зависит как от выбранной технологии, материалов и конструкции основных сооружений, так и от климатических условий в районе их расположения. Среднее потребление тепловой энергии на подогрев биореакторов в умеренном климатическом поясе равно 15-30% от энергии, вырабатываемой когенераторами (брутто).

Читайте также:  Установка балконных рам

Общая энергетическая эффективность биогазового комплекса с ТЭЦ на биогазе составляет в среднем 75-80%. В ситуации, когда всё тепло, получаемое от когенерационной станции при производстве электроэнергии невозможно потребить (распространённая ситуация из-за отсутствия внешних потребителей тепла), оно отводится в атмосферу. В таком случае, энергетическая эффективность биогазовой ТЭС составляет лишь 35% от общей энергии биогаза.

Основные показатели работы биогазовых установок могут существенно различаться, что во многом определяется применяемыми субстратами, принятым технологическим регламентом, эксплуатационной практикой, выполняемыми задачами каждой отдельной установки.

Процесс переработки навоза составляет не более 40 дней. Получаемый в результате переработки дигестат, не имеет запаха и является прекрасным органическим удобрением, в котором достигнута наибольшая степень минерализации питательных веществ, усваиваемых растениями.

Дигестат, как правило, разделяется на жидкую и твёрдую фракции с помощью шнековых сепараторов. Жидкую фракцию направляют в лагуны, где накапливают до периода внесения в почву. Твёрдая фракция также используется в качестве удобрения. Если применить к твёрдой фракции дополнительную сушку, грануляцию и упаковку, то она будет пригодна для длительного хранения и транспортировки на большие расстояния.

Преимущества биогазовых технологий

Производство и энергетическое использования биогаза имеет целый ряд обоснованных и подтверждённых мировой практикой преимуществ, а именно:

  1. Возобновляемый источник энергии (ВИЭ). Для производства биогаза используется возобновляемая биомасса.
  2. Широкий спектр используемого сырья для производства биогаза позволяет строить биогазовые установки фактически повсеместно в районах концентрации сельскохозяйственного производства и технологически связанных с ним отраслей промышленности.
  3. Универсальность способов энергетического использования биогаза как, для производства электрической и/или тепловой энергии по месту его образования, так и на любом объекте, подключённом к газотранспортной сети (в случае подачи очищенного биогаза в эту сеть), а также в качестве моторного топлива для автомобилей.
  4. Стабильность производства электроэнергии из биогаза в течение года позволяет покрывать пиковые нагрузки в сети, в том числе и в случае использования нестабильных ВИЭ, например, солнечных и ветровых электростанций.
  5. Создание рабочих мест за счёт формирования рыночной цепочки от поставщиков биомассы до эксплуатирующего персонала энергетических объектов.
  6. Снижение негативного воздействия на окружающую среду за счёт переработки и обезвреживания отходов путём контролированного сбраживания в биогазовых реакторах. Биогазовые технологии – один из основных и наиболее рациональных путей обезвреживания органических отходов. Проекты по производству биогаза позволяют сокращать выбросы парниковых газов в атмосферу.
  7. Агротехнический эффект от применения сброженной в биогазовых реакторах массы на сельскохозяйственных полях проявляется в улучшении структуры почв, регенерации и повышении их плодородия за счёт внесения питательных веществ органического происхождения. Развитие рынка органических удобрений, в том числе из переработанной в биогазовых реакторах массы, в перспективе будет способствовать развитию рынка экологически чистой продукции сельского хозяйства и повышению его конкурентоспособности.

Ориентировочные удельные инвестиционные затраты

БГУ bis 500 кВтэл.

Выработанная электрическая и тепловая энергия могут обеспечить не только потребности комплекса, но и прилегающей инфраструктуры. Причём сырьё для БГУ бесплатное, что обеспечивает высокую экономическую эффективность после завершения периода окупаемости (4-7 лет). Себестоимость вырабатываемой на БГУ энергии со временем не растёт, а напротив – уменьшается.

Создание БГУ позволяет:

  • Отказаться от закупок постоянно растущей в цене электроэнергии из сетей;
  • Отказаться от закупок газа для производства тепла;
  • Значительно снизить объёмы закупки минеральных удобрений;
  • Уменьшить ёмкость лагун необходимую для хранения;
  • Улучшить экологическую ситуацию.

Биокомплекс поставляет следующие виды экономически эффективного биогазового оборудования для снижения затрат хозяйств на приобретение энергетических ресурсов:

  • полноразмерные БГУ от 0,5 мВт до 5 мВт и более;

  • быстровозводимые мобильные БГУ от 75 до 120 кВт.

Быстромонтируемая БГУ Gullewerk:

Исходное сырье: навозная жижа от максимально 350 голов КРС. Объем зависит от потребностей фермы полезный объем от 620 до 2 700 m3;Накопитель дигестата (лагуна).

Комплектация установки для производства биогаза

  • Биореактор (поставляется в контейнере 28,6 х 3,2 х 3,2 м);
  • Когенератор (поставляется в контейнере 6 х 2,8 х 2,5 м);
  • Блок подачи сухого сырья с автоподатчиком объемом 7 m3;
  • Газонепроницаемое хранилище остаточных продуктов ферментации

Видео работы Биогазовой установки БГУ
