Чиллер воздушный: описание с фото, отзывы, советы

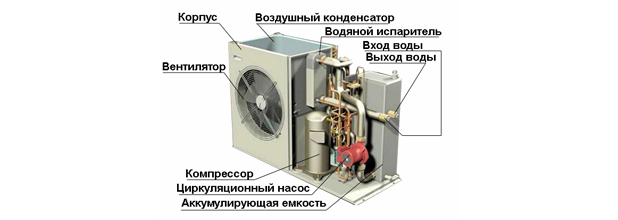

Устройство чиллера и схема работы

Широкий диапазон мощности дает возможность использовать чиллер для охлаждения в помещениях различных размеров: от квартир и частных домов до офисов и гипермаркетов. Кроме того, он применяется в пищевой промышленности для охлаждения воды и напитков, в спортивно-оздоровительной сфере – для охлаждения катков и ледовых площадок, в фармацевтике – для охлаждения медикаментов.

Существуют следующие основные типы чиллеров:

  • моноблок, воздушный конденсатор, гидромодуль и компрессор находятся в одном корпусе;
  • чиллер с выносным конденсатором на улицу (холодильный модуль располагается в помещении, а конденсатор выносится на улицу);
  • чиллер с водяным конденсатором (используют когда нужны минимальные размеры холодильного модуля в помещении и нет возможности использовать выносной конденсатор);
  • тепловой насос, с возможностью нагрева или охлаждения теплоносителя.

Выбор чиллера – это серьезный вопрос, который требует грамотного решения. Безусловно, для того чтобы подобрать холодильный агрегат, вам вовсе необязательно знать все нюансы работы холодильной машины, однако знание основных принципов поможет вам быстрее определиться с нужной моделью.


Подробнее о компонентах:

  • Воздушный конденсатор
  • Реле низкого и высокого давления
  • Накопительная емкость
  • Компрессор
  • Манометры для воды
  • ТРВ
  • Насос
  • Ресивер
  • Фильтр-осушитель
  • Пластинчатый теплообменник
  • Реле протока

Существует несколько гидравлических схем работы чиллера: однонасосная схема (классическая), двухнасосная схема и охлаждение с промежуточным хладоносителем — пропиленгликолем. Другая техническая информация по чиллерам.

Принцип работы чиллера

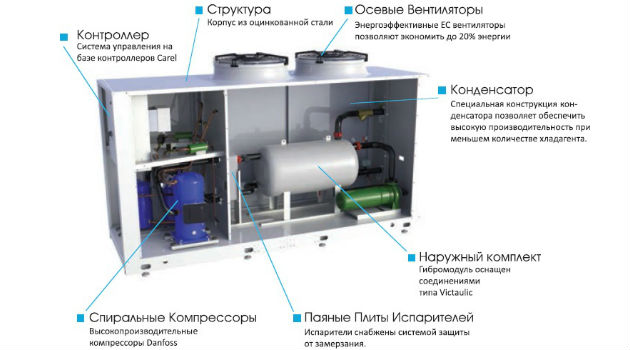

Промышленный чиллер состоит из трех основных элементов: компрессора, конденсатора и испарителя. Основная задача испарителя – это отвод тепла от охлаждаемого объекта. С этой целью через него пропускаются вода и хладагент. Закипая, хладагент отбирает энергию у жидкости. В результате этого вода или любой другой теплоноситель охлаждаются, а холодильный агент – нагревается и переходит в газообразное состояние. После этого газообразный холодильный агент попадает в компрессор, где воздействует на обмотки электродвигателя компрессора, способствуя их охлаждению. Там же горячий пар сжимается, вновь нагреваясь до температуры в 80-90 ºС. Здесь же он смешивается с маслом от компрессора.

В нагретом состоянии фреон поступает в конденсатор, где разогретый холодильный агент охлаждается потоком холодного воздуха. Затем наступает завершающий цикл работы: хладагент из теплообменника попадает в переохладитель, где его температура снижается, в результате чего фреон переходит в жидкое состояние и подается в фильтр-осушитель. Там он избавляется от влаги. Следующим пунктом на пути движения хладагента является терморасширительный вентиль, в котором давление фреона понижается. После выхода из терморасширителя холодильный агенент представляет собой пар низкого давления в сочетании с жидкостью. Эта смесь подается в испаритель, где хладагент вновь закипает, превращаясь в пар и перегреваясь. Перегретый пар покидает испаритель, что является началом нового цикла.

Схема работы промышленного чиллера

# 1 Компрессор (Compressor)
Компрессор имеет две функции в холодильном цикле. Он сжимает и перемещает пары хладогента в чиллере. При сжатии паров происходит повышение давления и температуры. Далее сжатый газ поступает в воздушный конденсатор где он охлаждается и превращается в жидкость, затем жидкость поступает в испаритель (при этом её давление и температура снижается), где она кипит, переходит в состояние газа, тем самым забирая тепло от воды или жидкости, которая проходит через испаритель чиллера. После этого пары хладагента поступают снова в компрессор для повторения цикла.

# 2 Конденсатор воздушного охлаждения (Air-Cooled Condenser)
Конденсатор с воздушным охлаждением представляет собой теплообменник, где тепло, поглощаемое хладагентом, выделяется в окружающее пространство. В конденсатор обычно поступает сжатый газ — фреон, который охлаждаются до температуры насыщения и, конденсируясь, переходит в жидкую фазу. Центробежный или осевой вентилятор подают поток воздуха через конденсатор.

# 3 Реле высокого давления (High Pressure Limit)
Защищает систему от избыточного давления в контуре хладагента.

# 4 Манометр высокого давления (High Pressure Pressure Gauge)
Обеспечивает визуальную индикацию давления конденсации хладагента.

# 5 Жидкостной ресивер (Liquid Receiver)
Используется для хранения фреона в системе.

# 6 Фильтр-осушитель (Filter Drier)
Фильтр удаляет влагу, грязь, и другие инородные материалы из хладагента, который повредит холодильной системе и снизить эффективность.

# 7 Соленоиндный вентиль (Liquid Line Solenoid)
Соленоидный клапан — это просто электрически управляемый запорный кран. Он управляет потоком хладагента, который закрывается при остановке компрессора. Это предотвращает попадание жидккого хладагента в испаритель, что может вызвать гидроудар. Гидроудар может привести к серьезному повреждению компрессора. Клапан открывается, когда компрессор включен.

# 8 Смотровое стекло (Refrigerant Sight Glass)
Смотровое стекло помогает наблюдать поток жидкого хладагента. Пузырьки в потоке жидкости свидетельствуют о нехватке хладагента. Индикатор влажности обеспечивает предупреждение в том случае, если влага поступает в систему, указывая, что требуется техническое обслуживание. Зеленый индикатор не сигнализирует никакого содержания влаги. А желтые сигналы индикатора, что система загрязнена с влагой и требует технического обслуживания.

# 9 Терморегулирующий вентиль (Expansion Valve)
Терморегулирующий вентиль или ТРВ — это регулятор, положение регулирующего органа (иглы) которого обусловлено температурой в испарителе и задача которого заключается в регулировании количества хладагента, подаваемого в испаритель, в зависимости от перегрева паров хладагента на выходе из испарителя. Следовательно, в каждый момент времени он должен подавать в испаритель только такое количество хладагента, которое, с учетом текущих условий работы, может полностью испариться.

# 10 Горячий Перепускной клапан газа (Hot Gas Bypass Valve)
Hot Gas Bypass Valve (регуляторы производительности) используются для приведения производительности компрессора к фактической нагрузке на испаритель (устанавливаются в байпасную линию между сторонами низкого и высокого давления системы охлаждения). Перепускной клапан горячего газа (не входит в стандартную комплектацию чиллеров) предотвращает короткое циклирование компрессора путем модуляции мощности компрессора. При активации, клапан открывается и перепускает горячий газ холодильного агента с нагнетания в жидкостной поток хладагента, поступающего в испаритель. Это уменьшает эффективную пропускную способность системы.
# 11 Испаритель (Evaporator)
Испаритель это устройство, в котором жидкий хладагент кипит, поглощая тепло при испарении, у проходящего через него охлаждающей жидкости.

# 12 Манометр низкого давления фреона (Low Pressure Refrigerant Gauge)
Обеспечивает визуальную индикацию давления испарения хладагента.

# 13 Предельное Низкое давление хладагента (Low Refrigerant Pressure Limit)
Защищает систему от низкого давления в контуре хладагента, чтобы вода не замерзла в испарителе.

# 14 Насос охлаждающей жидкости (Coolant Pump)
Насос для циркуляции воды по охлаждаемому контуру

# 15 Ограничение температуры замерзания (Freezestat Limit)
Предотвращает замерзание жидкости в испарителе

# 16 Датчик температуры
Датчик, который показывает температуру воды в охлаждающем контуре

# 17 Хладагент манометр (Coolant Pressure Gauge)
Обеспечивает визуальную индикацию давления теплоносителя, подаваемого на оборудование.

# 18 Автоматический долив (Water Make-Up Solenoid)
Включается когда вода в емкости снижается ниже допустимого предела. Соленоидный клапан открывается и происходит долив в емкость от водопровода до нужного уровня. Далее клапан закрывается.

# 19 Резервуар Уровень поплавковый выключатель (Reservoir Level Float Switch)
Поплавковый выключатель. Открывается когда уровень воды в емкости снижается.

# 20 Датчик температуры 2 (From Process Sensor Probe)
Датчик температуры, который показывает температуру нагретой воды, которая возвращается от оборудования.

# 21 Реле протока (Evaporator Flow Switch)
Защищает испаритель от замерзания в нем воды (когда слишком низкий проток воды). Защищает насос от сухого хода. Сигнализирует отсутствие потока воды в чиллере.

# 22 Емкость (Reservoir)
Для избежания частых пусков компрессоров используют емкость увеличенного объема.

Чиллер с водяным охлаждением конденсатора отличается от воздушного — типом теплообменника (вместо трубчато-ребристого теплообменника с вентилятором используется кожухотрубный или пластинчатый, который охлаждается водой). Водяное охлаждение конденсатора осуществляется оборотной водой из сухого охладителя (сухой градирни, драйкулера) или градирни. В целях экономии воды предпочтительным является вариант с установкой сухой градирни с водяным замкнутым контуром. Основные преимущества чиллера с водяным конденсатором: компактность; возможность внутреннего размещения в маленьком помещении.

Вопросы и ответы

Можно ли чиллером охлаждать жидкость на проток более, чем на 5 градусов?

Чиллер можно использовать в замкнутой системе и поддерживать заданную температуру воды, например, 10 градусов, даже если возврат будет с температурой 40 градусов.

Есть чиллеры, которые охлаждают воду на проток. Это в основном используется для охдаждения и газирования напитков, лимонадов.

Что лучше чиллер или драйкулер?

Температура хладоносителя при использовании драйкулера зависит от температуры окружающей среды. Если, например, на улице будет +30, то хладоноситель будет с температурой +35…+40С. Драйкулер используют в основном в холодное время года для экономии электроэнергии. Чиллером можно получать заданную температуру в любое время года. Можно изготовить низкотемпературный чиллеры для получения температуры жидкости с отрицательной температурой до минус 70 С (хладоносителем при такой температуре является в основном спирт).

Какой чиллер лучше — с водяным или воздушным конденсатором?

Чиллер с водяным охлаждением имеет компактные размеры, поэтому могут размещаться в помещении и не выделяют тепло. Но для охлаждения конденсатора требуется холодная вода.

Чиллер с водяным конденсатором имеет более низкую стоимость, но может дополнительно потребоваться сухая градирня, если нет источника воды — водопровод или скважина.

В чем отличие чиллеров с тепловым насосом и без него?

Чиллер с тепловым насосом может работать на обогрев, т.е не только охлаждать хладоноситель, но и нагревать его. Необходимо учитывать, что с понижением температуры нагрев ухудшается. Наиболее эффективен нагрев когда температура опускается не ниже минус 5.

На какое расстояние можно выносить воздушный конденсатор?

Обычно конденсатор можно вынести на расстояние до 15 метров. При установке системы отделения масла выснок конденсатора возможен до 50 метров, при условии правильного подбора диаметра медных магистралей между чиллером и выносным конденсатором.

До какой минимальной температуре работает чиллер?

При установке системы зимнего пуска работа чиллера возможно до окружающей температуры минус 30…-40. А при установке вентиляторов арктического исполнения — до минус 55.

Виды и типы схем установок охлаждения жидкости (чиллеры)

1. Схема непосредственного охлаждения жидкости.

Применяется в случае, если перепад температур ∆Тж = (ТНж – ТКж ) ≤ 7ºС (охлаждение технической и минеральной воды)

2. Схема охлаждения жидкости с использованием промежуточного хладоносителя и вторичного теплообменного аппарата.

Применяется в случае, если перепад температур ∆Тж = (ТНж – ТКж ) > 7ºС или для охлаждения пищевых продуктов, т.е. охлаждение во вторичном разборном теплообменнике.

Для этой схемы необходимо правильно определить расход промежуточного хладоносителя:

G х – массовый расход промежуточного хладоносителя кг/ч

G ж – массовый расход охлаждаемой жидкости кг/ч

n – кратность циркуляции промежуточного хладоносителя

n =

где: C Рж – теплоёмкость охлаждаемой жидкости, кДж/(кг ´ К)

C Рх – теплоёмкость промежуточного хладоносителя, кДж/(кг ´ К)

∆Тх = (ТНх – ТКх ) – температурный перепад промежуточного хладоносителя в испарителе

∆Тх = 4…5ºС при температуре хладоносителя ТКх > 0 о С

∆Тх = 3…4ºС при температуре хладоносителя ТКх о С

Читайте также:  Крашеный МДФ: описание с фото, отзывы, советы

Температуре хладоносителя принимается ТКх = ТКж – (3…6 о С)

3. Схема охлаждения жидкости с использованием ёмкости-накопителя

Применяется в случае наличия нескольких потребителей, подключенных к одной установке.

4.Схема охлаждения жидкости с использованием промежуточного хладоносителя и открытого вторичного теплообменного аппарата.

применяется для получения «ледяной» воды (ТВ = 0…1ºС) и охлаждения технических жидкостей. При получении «ледяной» воды эту схему возможно использовать в режиме аккумулятора холода. Холод аккумулируется в виде льда намороженного на теплообменной поверхности открытого теплообменного аппарата.

Принципиальные схемы промышленных чиллеров

Чиллер с конденсатором воздушного охлаждения и системой зимнего пуска

Состав

  1. Компрессор Danfoss
  2. Реле высокого давления КР
  3. Клапан запорный Rotolock
  4. Клапан дифференциальный NRD
  5. Регулятор давления конденсации KVR
  6. Конденсатор воздушного охлаждения
  7. Ресивер линейный
  8. Клапан запорный Rotolock
  9. Фильтр-осушитель DML
  10. Стекло смотровое SG
  11. Клапан соленоидный EVR
  12. Катушка для клапана соленоидного Danfoss
  13. Клапан терморегулирующий ТЕ
  14. Испаритель пластинчатый паяный тип В (Danfoss)
  15. Фильтр-осушитель DAS/DCR
  16. Реле низкого давления КР
  17. Клапан запорный Rotolock
  18. Датчик температуры AKS
  19. Реле протока жидкости FQS
  20. Щит электрический
  • Чиллер с конденсатором воздушного охлаждения и системой зимнего пуска
  • С выносным конденсатором воздушного охлаждения
  • Многокомпрессорный с конденсатором воздушного охлаждения
  • Многокомпрессорный с выносным конденсатором воздушного охлаждения
  • С конденсатором водяного охлаждения и с регулированием давления конденсации
  • Многокомпрессорный с конденсатором водяного охлаждения

Потеря силы напора с стальных трубах

Потеря силы напора в коленах, задвижках, донных и стопорных клапанах в см

Виды чиллеров

Методика подбора

  • Водоохлаждающих установок — чиллеров, расчет по формулам
  • Определение объёма буферного бака или вариант 2
  • Определение объема помещения для размещения чиллера
  • Выбор насоса для циркуляции

Для удобства расчетов ниже приведена таблица зависимости температуры замерзания от концентрации для наиболее часто применяемых хладоносителей.

Видео


Принцип работы чиллера

Принцип работы чиллера во многом сходится с механизмом стандартного кондиционера. В двух агрегатах задействован парокомпрессионный холодильный цикл, который и обеспечивает охлаждение жидких веществ. Все холодильные машины схожи по своему строению, отличается только модель и способ охлаждения.

Устройство чиллера

Агрегаты, вырабатывающие холод, имеют в своем строении следующие элементы:

  • конденсатор;
  • компрессорная установка;
  • Специальный теплообменник фреон-вода;
  • испаритель.

В отличие от кондиционера или холодильника, чиллер охлаждает не воздух, а вещества, которые предназначены для перенесения холода, например, вода или гликолевый раствор. А уже охлажденные жидкости переносятся по трубам к тому месту, где требуется холод.

Принцип работы чиллера для чайников

Например, в кондиционере циркулирует фреон. Охлажденный газ проходит через радиатор внутреннего блока. Радиатор внутреннего блока обдувается воздухом. В результате воздух охлаждается, а фреон нагревается и уносится в компрессор.
В чиллере вместо фреона — вода. Холодная вода проходит через радиатор внутреннего блока. Радиатор внутреннего блока обдувается теплым воздухом из комнаты. Воздух охлаждается, а вода нагревается и уносится обратно в чиллер.

Теплообменник чиллера фреон-вода

Теплообменник для чиллера устроен таким образом, что внутри него существует два контура:

  • В первом контуре циркулирует фреон;
  • Во втором — жидкость (например, вода).

Оба контура теплообменника соприкасаются между собой через металлические стенки, но фреон и вода, естественно, между собой не перемешиваются. Для большей эффективности, движение происходит навстречу друг другу.

В теплообменнике фреон-вода происходит следующее:

  • Жидкий фреон через ТРВ (терморегулирующий вентиль) попадает в свой контур теплообменника. В процессе он расширяется, в результате происходит отбор тепла от стенок, охлаждая их и нагревая фреон.
  • Вода проходит по своему контуру теплообменника и ее температура падает за счет охлажденных стенок, которые охладил фреон.
  • Далее, фреон уносится в компрессор, а холодная вода — по назначению (для охлаждения чего-либо).
  • Цикл повторяется.

Компрессор для чиллера

Компрессор является главной частью любой кондиционерной машины, внутри него активизируются основные процессы агрегата, поэтому на работу этого элемента уходит значительная часть энергии. Компрессорная установка нацелена на сжатие паров действующего вещества прибора (фреона). После того, как пар перешел в сжатое состояние, а давление внутри агрегата повысилось, начинается процесс конденсации.

Современные компрессоры нацелены на всестороннюю экономию энергии, они оснащены инновационными деталями, которые помогают сохранить энергетическую эффективность и оптимизировать управление прибором. Принцип работы системы чиллер фанкойл заключается в рациональном расходе энергии, а также минимизации шума при работе агрегата.

Такие современные приборы отличаются:

  • высокой эффективностью;
  • минимальным шумовым уровнем;
  • многофункциональностью;
  • компактными размеров и форм;
  • универсальностью;
  • минимальными вибрационными движениями;
  • удобством при использовании.

Принцип работы чиллера фанкойл основан на использовании минимального количества энергии и максимальной выдаче тепловых результатов.

Чиллер с выносным конденсатором

Существуют виды охлаждающих приборов, которые можно использовать удаленно от места нахождения конденсатора. Принцип работы чиллера с выносным конденсатором основан на высокой мобильности и универсальности. Такие приборы имеют элементарное строение и простую схему эксплуатации.

Выносной конденсатор чиллера может работать на двух типах вентиляторов:

Благодаря универсальности, удобству и высокой эффективности такие аппараты используются повсеместно для производственных нужд.

Единственное ограничение — чиллер с выносным конденсатором может быть использован только для охлаждения. Задействовать обратный холодильный цикл для нагрева жидкости не получится.

Абсорбционный чиллер фанкойл

Абсорбционные приборы отличаются от стандартных чиллеров строением и схемой эксплуатации. Принцип работы абсорбционного чиллера основывается на использовании раствора бромида лития (LiBr), который поглощает испарения внутри агрегата, переходя в состояние разбавленного вещества. Полученный раствор отправляется в генератор, где нагревается и выпаривается под воздействием пара или выхлопных газов. Раствор бромида лития (LiBr) возвращается в свое прежнее состояние, и направляется к своим истокам – в абсорбер. Тем временем полученный пар из воды подходит к конденсатору, чтобы замкнуть цикличный процесс и повторить процедуру вновь. Аппараты на абсорбционной системе охлаждения используются в производственных сферах для выполнения масштабных работ.

Видео о принципе работы чиллера

Выбор чиллера: советы профессионала

В настоящее время системы холодоснабжения широко применяются в различных сферах и отраслях промышленности и стали неотъемлемой частью жизни. Самое широкое применение получили чиллеры, благодаря своей «гибкости» и адаптивности к индивидуальным особенностям каждой системы.

Функциональность систем холодоснабжения, и чиллеров в частности, постоянно растет, повышаются надежность и экономичность систем.

При выборе чиллера возникает немало вопросов: “Как правильно выбрать чиллер?” “Как достичь максимальной экономичности системы холодоснабжения?” “Какую выбрать оптимальную принципиальную схему холодоснабжения?” “Что нужно учитывать при выборе чиллера?”

Для начала необходимо определиться с требуемой холодильной мощностью. Для этого необходимо сложить полные холодопроизводительности всех потребителей. Когда потребителем является технологическое оборудование, не всегда указывается тепловая мощность, которую необходимо отвести от него.

В этом случае указывают требуемый расход охлаждающей жидкости (чаще всего воды) и ее температуры на входе и выходе из агрегата. Тогда тепловую мощность можно рассчитать по формуле:

L – объемный расход теплоносителя, м 3 /ч

cp – удельная теплоемкость теплоносителя, кДж/(кг·К)

ρ – плотность теплоносителя, кг/м 3

tвх – температура теплоносителя на входе в потребители, °С

tвых – температура теплоносителя на выходе из потребителей, °С

3600 – переводной коэффициент для получения нужной размерности в данной формуле.

Следующим этапом необходимо определиться с требуемыми функциями чиллера в зависимости от потребностей объекта, на котором он будет применен. Для систем кондиционирования чаще всего выбирают самые простые чиллеры, предназначенные только для охлаждения в теплый период года. Иногда возникают особые требования и для таких систем. Например, частичная или полная рекуперация тепла для подогрева воды в системе горячего водоснабжения.

В крупных торговых центрах бывает довольно жарко на верхних этажах при нормальной температуре и на нижних в холодный период года. Так происходит из-за того, что большая часть тепла с нижних этажей поднимается на верхние, а также добавляются тепловыделения от освещения и людей. Тогда охлаждение может использоваться круглогодично. В таких случаях, в регионах с низкими температурами, в зимний период целесообразно использовать систему охлаждения с фрикулингом.

Фрикулинг – это использование естественного уличного холода, который может существенно снизить потребление электроэнергии и значительно продлить срок службы холодильного контура, исключая тяжелые режимы работы. Чаще всего фрикулинг применяется в системах холодоснабжения (кондиционирования) ЦОДов и технологических процессов, там где количество избыточного тепловыделения в течение года меняется не значительно.

Для небольших офисов и гостиниц рационально применение чиллеров с тепловым насосом совместно с двухтрубными фанкойлами. Тепловой насос позволяет обогревать помещения в переходный период. Для крупных зданий подойдут мультифункциональные чиллеры с возможностью подготовки холодной и горячей воды одновременно или по отдельности, в зависимости от потребности. Такую систему можно использовать как для четырехтрубных фанкойлов, так и для двухтрубных и системы ГВС.

Когда определены производительность и функциональное исполнение чиллера, можно приблизительно оценить его габариты и массу. Это поможет выбрать подходящее место для размещения холодильной машины. В большинстве случаев предпочтительным является исполнение наружного (уличного) размещения, за счет высокой эффективности и простоты проектирования и монтажа.

Зачастую отсутствует возможность размещения чиллера внутри здания либо из-за шума, либо из-за отсутствия площадей под оборудование. Иногда бывает невозможно или нерационально применение моноблочного чиллера наружного размещения. Тогда применяют чиллеры внутреннего размещения с воздушным, водяным или выносным конденсатором. Каждый из этих вариантов имеет свои достоинства и недостатки.

Другие публикации TopClimat.ru по теме
Что выбрать – кондиционеры с водяным охлаждением конденсатора или систему чиллер-фанкойл?
Что такое гидромодули, и какие они бывают

Чиллер внутреннего размещения с воздушным конденсатором удобен тем, что он, как и наружный моноблочный, имеет высокую, по сравнению с другими внутренними, эффективность, почти всегда прост в проектировании, монтаже наладке и обслуживании. Незаменим там, где невозможно размещать снаружи здания ни чиллер, ни выносной конденсатор.

Нередко применим в больших производственных цехах для охлаждения технологического оборудования и исторических зданиях, где запрещается размещение оборудования на улице. Еще одним бесспорным преимуществом является отсутствие необходимости применять растворы гликоля, снижающие эффективность системы. Но максимальная холодопроизводительность таких чиллеров не превышает 250 кВт.

Чиллеры внутреннего размещения с выносным воздушным конденсатором имеют довольно широкий диапазон производительности, обладают высокой эффективностью, могут размещаться в венткамере,(а конденсатор на крыше) решая тем самым проблему высокой нагрузки на кровлю при больших производительностях.

Как и предыдущий тип не требует применения гликоля на стороне потребителей. При этом длина фреонового трубопровода, соединяющего чиллер с выносным конденсатором ограничивается 30 метрами, а минимальная уличная температура при эксплуатации не должна быть ниже -15°С.

Если хотя бы одно из этих требований не может быть соблюдено, применяют чиллер внутреннего размещения с водяным конденсатором и выносным сухим охладителем (сухой градирней). В этом случае расстояние между холодильной машиной и сухим охладителем практически не ограничено. А в случае круглогодичной эксплуатации возможно применение встроенной системы фрикулинга.

Читайте также:  Правильное подключение полотенцесушителя

Дальше остается определить требуемый полезный напор и выбрать между встроенным гидравлическим модулем и внешним. А также выбрать желаемые опции, которые позволят расширить функциональные возможности или повысить уровень надежности.

Блок-схема для выбора требуемого типа чиллера

1

Моноблочный чиллер воздух/вода наружного размещения

Что такое чиллер и как он работает

Чиллер, что это такое и для чего он нужен? Чем он отличается от кондиционеров, и каков его принцип работы? Если вы столкнулись с вопросом выбора или обслуживания климатического оборудования, об этих вещах стоит знать.

Многие считают, что чиллер – это просто большой кондиционер. Но такое мнение в корне неверно. Такое холодильное оборудование имеет свои отличия и особенности. В этой публикации мы расскажем, какие бывают виды таких холодильных машин и чем они отличаются.

Чиллер: что это такое и как он работает

Чиллеры (англ. Chiller – холодильник, холодильная машина) – устройства для обеспечения охлаждения или обогрева в промышленных масштабах. Их часто используют на производствах, для обеспечения микроклимата в торговых центрах, жилых домах, офисных зданиях.

Это климатическое оборудование можно сравнить с наружным блоком кондиционера, к которому подключено большое количество внутренних. В их качестве выступают фанкойлы, поэтому такая система называется «чиллер-фанкойл» принцип работы чиллера таков, что к нему можно подключить любые типы фанкойлов и их комбинации.

Как и в обычном кондиционере, производство тепла или холода происходит за счет циклов испарения и конденсации хладагента. Но в отличие от сплит-систем, он циркулирует только в самом устройстве.

Между основным блоком чиллера и фанкойлами проложена магистраль, по которой циркулирует вода, являющаяся теплоносителем. Иногда вместо нее используют гликоль, его производные и их смеси с водой.

Рабочий цикл

Основными элементами чиллера являются:

  1. Компрессор;
  2. Конденсатор;
  3. Испаритель;
  4. Теплообменник.

Компрессор сжимает фреон, повышая его давление настолько, что он переходит в жидкое состояние. При этом его температура существенно повышается.

Попадая в конденсатор, фреон отдает тепло воздуху или воде. Он охлаждается и переходит в испаритель.

В испарителе установлен регулирующий вентиль, который контролирует количество хладагента. Фреон расширяется и переходит в газообразное состояние. При этом его температура падает.

В таком состоянии он переходит в теплообменник, где охлаждает воду в магистрали. Холодная вода поступает в фанкойлы, тем самым обеспечивая их работу.

В том случае, когда чиллер работает на обогрев, процесс такой же, но циркуляция идет в обратном порядке.

  • Перед попаданием в компрессор фреон имеет температуру 0 градусов. После сжатия и перехода в жидкую фазу она повышается до +60.
  • Проходя через конденсатор хладагент охлаждается до +30 °С.
  • В испарителе фреон переходит в состояние газа, его температура падает до -15 градусов.
  • Протекая через теплообменник, он нагревается от воды до 0 °С.
  • Цикл повторяется снова.

Установка внутреннего блока чиллера (Видео)

Преимущества и недостатки чиллеров

По своему назначению чиллеры схожи с прецизионными кондиционерами, мультизональными или мульти-сплит системами. Они так же призваны обеспечивать микроклимат в нескольких помещениях и больших объемах. Но имеют ряд принципиальных отличий.

В системах чиллер-фанкойл за обогрев или охлаждение отвечает теплоноситель – вода или антифриз. В мульти-сплит системах приток холода или тепла осуществляется хладагентом – фреоном, хладоном. Из-за разницы в теплоемкости он менее эффективен, чем теплоноситель системы чиллер-фанкойл.

В мультизональном кондиционере допускается расстояние между внутренним и наружным блоком в несколько десятков метров. При этом чем оно больше, тем быстрее падает эффективность кондиционера.

Длина труб между чиллером и фанкойлом может быть более 100 метров. При этом эффективность несколько снижается, но не так сильно, как у мульти-сплита. Все зависит от скорости потока, мощности насоса и теплоизоляции труб.

Кроме эффективности, у чиллеров есть следующие плюсы:

  • Возможность изменять количество фанкойлов;
  • Чиллер не портит внешний вид фасада здания;
  • Фреон не циркулирует к фанкойлам, поэтому при его утечке нет риска нанести вред здоровью людей;
  • Долгий срок службы;
  • Низкая стоимость монтажа фанкойлов и магистралей для теплоносителя.

Но есть у такого климатического оборудования минусы:

  • Высокая стоимость;
  • Дорогая профилактика и обслуживание.

Как работает чиллер с воздушным охлаждением

Холодильные машины с воздушным охлаждением конденсатора наиболее распространены. Их часто можно увидеть на крышах больших зданий. Принцип работы чиллера с воздушным охлаждением основан на теплообмене между фреоном и атмосферным воздухом.

Различают два вида такого оборудования:

  • С выносным, наружным конденсатором;
  • С встроенным, внутренним конденсатором.

В первом случае блок конденсатор находится на удалении от основного блока и связан с ним магистралью, по которой циркулирует фреон. Такие установки дороже, но удобнее в обслуживании – внутренний блок можно установить в помещении.

Чиллеры с встроенным конденсатором выполнены в виде моноблока. Их монтируют снаружи здания, в основном на крыше. Их стоимость ниже, но обслуживание затруднено.

Холодильные машины с выносным конденсатором подвержены влиянию внешних факторов (осадки, механические повреждения). Они имеют меньший срок эксплуатации.

Чиллеры с встроенным конденсатором на крыше здания.

Принцип работы чиллера с водяным охлаждением

В чиллерах с водяным охлаждением конденсатора в качестве среды для отбора или сброса тепловой энергии используется вода. Это может быть пруд, река, бассейн или любой водоем. В них конденсатор находится отдельно от основного блока и погружен в воду.

Такие устройства имеют хорошую тепло- и хладопроизводительность. Они меньше подвержены зависимости от температуры окружающей среды.

На вопрос как работает чиллер с водяным охлаждением, можно ответить просто – точно так же, как с воздушным. Единственное отличие в том, что конденсатор погружен в воду, а не находится на открытом воздухе.

При этом чиллеры с водяным охлаждением более эффективны, чем с воздушным. Дело в том, что вода имеет большую теплоемкость и способна более эффективно отбирать или отдавать тепло. Но рассчитать разницу в энергопотреблении чиллеров двух вариантов можно только на индивидуальном примере.

Абсорбционный чиллер

Абсорбционный чиллер или АБХМ имеет отличный от других видов принцип работы. В его конструкции отсутствует компрессор, а давление внутри системы повышается за счет внешних источников тепла. Такое оборудование может использовать низкотемпературную тепловую энергию.

Что такое фанкойл и как он работает в связке с чиллером

Бытовые кондиционеры охлаждают (нагревают) воздух локально в 1—2 комнатах. Системы чиллер-фанкойл призваны решать более широкий круг задач, например, одновременно поддерживать микроклимат в десятках отдельных помещений. Причем фасад офисного здания либо торгового центра не уродуется наружными блоками «сплитов». Аналогичную схему кондиционирования (СКВ) можно реализовать в частном коттедже. Предлагаем разобраться, что такое фанкойл, описать принцип действия и виды современных климатических агрегатов.

Конструкция фанкойла

Английское название аппарата fan coil дословно означает «вентилятор змеевик» и указывает на конструктивную схожесть с давно известными калориферами АВО (агрегаты воздушного отопления). Внешним видом и устройством фанкойлы также напоминают внутренние блоки сплит-системы, только вместо фреона применяется вода либо незамерзающая жидкость – антифриз.

Справка. Рабочим телом в промышленных системах кондиционирования традиционно выступает токсичный антифриз этиленгликоль. Безопасный аналог – пропиленгликоль – дороже на 30—50%, потому используется реже.

Фанкойл состоит из следующих элементов:

  • корпус, оснащенный воздушными решетками либо патрубками;
  • теплообменник – змеевик из медной трубки с многочисленными пластинами;
  • вентилятор, обычно центробежный;
  • фильтр грубой очистки воздуха;
  • электромагнитный клапан – регулятор протока жидкости через теплообменный радиатор;
  • клапан ручного сброса воздуха;
  • электронная плата управления.

Под теплообменником установлена емкость сбора конденсата. Последний отводится через трубку на улицу либо в канализационный приемник. Если агрегат установлен на значительном расстоянии от места сброса, конденсат перекачивается дренажным насосом.

Устройство консольного фанкойла — схема в разрезе

Принцип действия

Аппарат работает по принципу упомянутого выше калорифера: по трубкам змеевика течет антифриз или вода определенной температуры, вентилятор продувает сквозь ребра комнатный воздух. Происходит теплообмен, поток нагревается или охлаждается. Отсюда второе название устройства – вентиляторный доводчик.

Особенности работы фанкойла:

  • агрегат способен работать в режиме нагрева либо охлаждения в зависимости от температуры приходящей воды;
  • основная функция – передавать воздуху тепло или холод, произведенный другими установками;
  • проток жидкости обеспечивается внешним насосом, собственного нет;
  • всасываемый воздушный поток очищается фильтром от пыли;
  • обычно фанкойл обрабатывает внутренний комнатный воздух (полная рециркуляция);
  • некоторые модели, интегрированные в систему принудительной вентиляции, умеют греть/охлаждать приточный воздух;
  • регулирование тепловой/холодильной мощности производится двумя путями – изменением производительности вентилятора и ограничением расхода воды электромагнитным двухходовым клапаном.

Примечание. Регулировкой мощности занимается электронный блок аппарата – открывает/закрывает клапан и меняет обороты крыльчатки по сигналу датчика температуры либо комнатного терморегулятора.

Итак, фанкойл — это составной элемент централизованной климатической системы, поддерживающий температуру воздуха в конкретном помещении или в определенной зоне производственного цеха. Дополнительные функции:

  • осушение;
  • проветривание (режим вентиляции);
  • подмешивание свежего воздуха — опция;
  • управление от дистанционного пульта;
  • подогрев потока электрическим ТЭНом (тоже опция).

Отличие фанкойла от сплит-системы заключается в принципе работы — парокомпрессионный цикл в нем отсутствует, рабочим телом служит вода, не меняющая агрегатное состояние. Причем тепловая энергия приходит в радиатор извне вместе с жидкостью, как предусмотрено в калориферах.

Источниками холода/теплоты могут выступать:

  1. Традиционные котлы, использующее различные энергоносители. Понятно, что данное оборудование обеспечивает только нагрев воды или антифриза.
  2. Тепловые насосы (ТН) двух типов – геотермальные и водяные. Зимой установка подогревает теплоноситель, летом, наоборот, охлаждает.
  3. Чиллеры – мощные холодильные машины с воздушным либо водяным охлаждением конденсатора.

Справка. Современные чиллеры функционируют в режиме зима-лето и оснащаются инверторами – частотными регуляторами оборотов компрессора. Благодаря этому холодильная установка может нагревать теплоноситель (как и тепловой насос) при минус 15…20 °C на улице, хотя производительность заметно снижается.

Наиболее распространенная связка — система чиллер-фанкойл. Это оптимальный вариант по цене оборудования, купить и установить ТН аналогичной производительности выйдет дороже. Как взаимодействуют агрегаты схемы, читаем ниже.

Внутри агрегата предусмотрен клапан для сброса воздуха после монтажа и заполнения трубопроводной сети теплоносителем

Типы вентиляторных доводчиков

Все существующие фанкойлы делятся на типы по способу монтажа:

  1. Настенные (иначе – консольные) модули. Подобно внутреннему блоку сплита, крепятся к стене в верхней зоне помещения или же ставятся над полами.
  2. Канальные аппараты зачастую выпускаются без декоративной пластиковой облицовки, все детали закреплены на металлической раме. Бескорпусные модели встраиваются внутрь воздуховода приточной вентиляции либо рециркуляции.
  3. Кассетные потолочные фанкойлы внешне похожи на аналогичные блоки сплит-систем – раздают обработанный воздух в 2—4 направлениях и оснащаются поворотными жалюзи на сервоприводах. Эти модули рассчитаны на монтаж в подвесных потолках, декоративная панель предусмотрена только снизу.
  4. Напольные колонные агрегаты, соответственно, ставятся на пол. Ради экономии полезной площади блок сделан в виде прямоугольной колонны, то есть, вытянут по высоте.

Примечание. Кроме перечисленных вариантов, существуют универсальные доводчики, например, напольно-потолочные. Модуль допускается монтировать в 2 положениях – горизонтальном (крепление к потолку) и вертикальном (над полом). Соответственно, для сбора конденсата предусмотрены 2 ванночки.

В стандартном исполнении фанкойлы оборудованы 1 теплообменником, он присоединяется к магистралям по двухтрубной схеме. Кассетные, напольные и канальные версии могут оснащаться двумя отдельными радиаторами, подключение – четырехтрубное.

Читайте также:  Пластиковый погреб: описание с фото, отзывы, советы

Задействованные в единой сети двухтрубные агрегаты получают теплоноситель из одного источника – водогрейной установки или чиллера. Значит, все помещения здания будут только отапливаться либо охлаждаться, пользователи лишь настраивают комфортную температуру.

Доводчики с 2 теплообменниками предназначены для многозональных СКВ. Один радиатор получает горячую воду от котла или другого нагревателя, второй – холодную от чиллера. Находящиеся в соседних помещениях пользователи могут одновременно включать свои фанкойлы в различных режимах – подогрева либо охлаждения.

Четырехтрубный агрегат канального типа с 2 теплообменниками и вентиляторами

Работа схемы чиллер-фанкойл

Первым делом рассмотрим, как работает однозональная СКВ на 3 блока + инверторный чиллер, изображенная ниже на схеме. Система поддерживает комфортную температуру летом и в течение переходного периода осень — весна. Зимний обогрев эффективно функционирует при —5…—10 градусов мороза.

Уточнение. Чиллер – это установка, использующая для охлаждения/подогрева теплоносителя парокомпрессионный цикл Карно. Агрегат ставится на улице, рабочим телом выступает фреон R410a либо R407a. Теплообменник-конденсор обдувается воздухом или охлаждается жидкостью.

Рабочий алгоритм выглядит так:

  1. Летом чиллер типа «воздух-вода» охлаждает теплоноситель до стандартной температуры +7 °C (если на дворе +35 градусов и менее).
  2. Гидромодуль направляет холодную воду к сети фанкойлов, подключенных по двухтрубной схеме (как радиаторы в системе отопления).
  3. С помощью пульта ДУ пользователь настраивает желаемую температуру воздуха отдельно в каждой комнате.
  4. Поначалу доводчики нагоняют заданную температуру, работая на максимальной мощности. Потом контроллер по сигналу датчика снижает интенсивность охлаждения – ступенчато уменьшает обороты вентилятора (всего бывает от 3 до 8 ступеней в зависимости от модели).
  5. Когда воздушная среда достигает установленных параметров, двухходовой электроклапан перекрывает подачу теплоносителя по команде электроники. Дальше фанкойл поддерживает температуру.
  6. Нагретая до 12 °C (в среднем) вода возвращается в теплообменник-испаритель чиллера, цикл повторяется.
  7. Осенью уличная температура снижается, чиллер получает от фанкойлов запрос на горячий теплоноситель и переходит в режим нагрева. Переключение производится вручную либо автоматически — по команде дополнительного контроллера.

Примечание. Известные производители климатического оборудования Gree и Carrier указывают максимальную рабочую температуру окружающей среды плюс 46 °C. В подобных условиях воду удается охладить до +18 градусов.

Гидромодуль, обеспечивающий подачу теплоносителя, состоит из насоса, расширительного бака и блока исполнительной автоматики. Элементы входят в конструкцию чиллера либо устанавливаются отдельно. Агрегаты повышенной мощности снабжаются гидромодулями на 2—3 насоса.

В недорогих моделях фанкойлов электромагнитный клапан может отсутствовать. Тогда выполняется наружная обвязка доводчика – ставится исполнительный трехходовой вентиль, сервопривод и запорная арматура. Как это работает, расскажет мастер на видео:

Чтобы однозональная система полноценно работала зимой, к сети фанкойлов присоединяется котел. При морозе ниже минус 10…15 градусов чиллер останавливается. Исполнительная арматура переключает теплоноситель на линию водонагревателя с отдельным насосом.

Как функционирует многозональная система:

  1. К чиллеру и котлу одновременно подключается нужное количество доводчиков. Применяется четырехтрубная схема, точнее, 2 двухтрубных тупиковых ветви. Мощность теплосилового оборудования определяется расчетом.
  2. Когда первый пользователь настраивает обогрев, автоматика фанкойла открывает проток через «горячий» теплообменник, второй радиатор бездействует. На выходе получаем теплый воздух.
  3. Если второй пользователь включает охлаждение, то доводчик в соседней комнате запускает только «холодный» теплообменник, а «горячий» перекрывает.
  4. Фанкойлы одной сети работают независимо друг от друга.

Упрощенная схема соединения элементов многозональной СКВ, применяются четырехтрубные доводчики

Если по каким-то причинам клапаны всех доводчиков закроются, чиллер по температуре обратной воды «поймет», что нужно прекращать холодоснабжение и остановится. Аналогичным образом сработает автоматика котла.

Плюсы и минусы СКВ с доводчиками

Очевидное преимущество кондиционирования фанкойлами — точное поддержание желаемой температуры в разных помещениях. Многозональные системы позволяют очень широко регулировать параметры микроклимата в пределах одного здания. Остальные плюсы сравнительно с обычными кондиционерами:

  • стоимость оборудования на 2—3 комнаты выйдет явно меньше, нежели цена мульти-сплит-системы идентичной мощности;
  • источники тепла и холода располагаются в техническом помещении либо на улице, наружные блоки не загромождают фасад;
  • фанкойлы можно ставить за 50…200 метров от чиллера;
  • коммуникации между агрегатами делаются из недорогих пластиковых труб – полиэтилена низкого давления либо полипропилена (последний нужно паять);
  • в случае аварии и протечки легче произвести ремонт, пополнить систему очищенной водой.

Замечание. Расстояние от чиллера до фанкойла ограничено лишь соображениями целесообразности, поскольку на слишком длинных магистралях возникают высокие потери тепла (холода) плюс возрастает потребление энергии мощным насосом.

Не стоит думать, что СКВ типа чиллер-фанкойл применима лишь в производственных зданиях. Бренды Daikin, Carrier и Gree выпускают небольшие двухвентиляторные чиллеры производительностью 3…10 кВт, вполне подходящие для частных домов.

  • СКВ на 2 комнаты по-прежнему дороже двух отдельных сплит-систем;
  • приличные размеры и вес чиллерного блока;
  • необходим квалифицированный монтаж и запуск оборудования;
  • технику придется обслуживать, ежегодно вызывать мастеров.

В промышленных масштабах основными конкурентами водяных СКВ остаются фреоновые VRF системы, действующие по принципу «сплитов». Только к внешнему парокомпрессионному модулю подключается до 50 внутренних блоков. Стоимость оборудования примерно одинаковая, но фанкойлы выигрывают за счет простоты прокладки магистралей и меньшей цены пластиковых труб сравнительно с медными. Отдельная история – утечка фреона из громадной системы, которую нелегко отыскать и устранить.

Заключение

Возникает вопрос: фанкойл – это кондиционер или нет? Ответ – однозначно да. Вспомним определение кондиционирования – доведение воздушной среды помещения до необходимой кондиции. С помощью чиллеров, котлов и тепловых насосов наши агрегаты как раз обеспечивают требуемую температуру воздуха. Поэтому их можно смело назвать кондиционерами-доводчиками.

Чиллер воздушный

Чиллер с воздушным охлаждением нашел свое применение в системе кондиционирования предприятий. Малые объекты недвижимости также используют подобные устройства для охлаждения воздуха.

Не сложно догадаться, что основное назначение чиллеров — это поддержание комфортной температуры в помещениях. Для этого, помимо обычных кондиционеров, устанавливаются чиллеры.

Выделяют два основных типа. Это приборы с водяным или воздушным охлаждением. Наиболее широкое применение нашел чиллер воздушный, который довольно прост в эксплуатации и эффективен в работе.

Обычный чиллер состоит из холодильного контура, системы автоматики, вентиляторов и гидравлического модуля. Охлажденная вода циркулирует в контуре, к которому, в свою очередь, подключен теплообменник.

Такая холодильная машина эффективно охлаждает или подогревает воздух за счет подогрева или охлаждения воды или тосола, в зависимости от использования той или иной жидкости.

Если вы планируете установить абсорбционный чиллер самостоятельно, важно знать несколько требований к установке:

  • воздушные чиллеры, по своим размерам, являются наиболее компактными и не требуют для своей установки отдельного помещения. Достаточно выделить для него площадку в подсобной комнате или на улице, подключить электричество и подвести трубу;
  • при выборе места установки, учитывайте количество тепла, которое выделяет чиллер при работе. Сопоставьте эти показатели с параметрами комнаты;
  • если установка планируется на улице, необходимо знать максимальный перепад температуры окружающей среды. Эти показатели сверьте с характеристиками чиллера и убедитесь, что механизм будет способен работать эффективно;
  • возможно также раздельное размещение, когда конденсатор располагается на улице, а основной блок в помещении. При таком способе важна планировка дома и участка. Кроме того, холодильная установка будет требовать регулярной дозаправки фреоном.

Принцип работы чиллера

В системе холодного снабжения чиллеры играют роль переносчика тепла, который циркулирует в помещении. Горячий воздух выбрасывается в окружающую среду. Сброс тепла осуществляется в конденсаторе.

Самый простой способ избавиться от нагретого во время работы охладителя воздуха — это сбросить его в уличный воздух. Эту работу в чиллерах выполняет конденсатор воздушного охлаждения.

Ребристый теплообменный аппарат в трубках содержит вещество, используемое в холодильных установках, его часто называют фреоном. При установке чиллера на улице, горячие трубки с фреоном обдуваются уличным воздухом, тем самым избавляясь от излишнего нагрева.

Чем лучше охлаждаются трубки хладагента, тем эффекивнее работа механизма. Максимальный теплосъем обеспечивают вентиляторы, перегоняющие холодный и горячий воздух.

Подключая электричество своими руками в доме, важно учесть количество потребления энергии холодильной установкой. Кроме того, необходимо правильно выбрать место установки, где горячий отводимый воздух не будет мешать вам заниматься привычными делами.

Чиллер с воздушным охлаждением

Холодильные установки с воздушным охлаждением также имеют свои разновидности. Оптимальный выбор зависит от размера помещения, которое требует установки кондиционирующего воздух оборудования.

Различия, в первую очередь, касаются типа механизма, отводящего нагретый воздух от трубок конденсатора. Выделяются:

  • чилеры с осевым вентилятором;
  • чилеры с центробежным вентилятором;
  • чилеры с выносным конденсатором.

Механизмы с осевым вентилятором пригодны для установки за пределами помещения. Их устанавливают на балконах или в подсобных помещениях, не связанных с основным зданием.

В этом случае гидромодуль не разделен с чиллером, а расположен рядом. По трубам жидкость уже разносится по помещениям, которым необходимо охлаждение.

Такой чиллер подходит тем, кто хочет сэкономить на установке холодильного оборудования, так как она самая простая, эффективная и дешевая. Стоит отметить, что некоторые из предлагаемых моделей подобного строения способны не только охлаждать, но и нагревать воздух в комнате.

Гидравлический контур центробежных систем можно заправлять водой и вероятность того, что система замерзнет минимальна. Системы с центробежным механизмом устанавливаются, как правило, в закрытых помещениях, которые защищают ее от воздействия атмосферных перепадов температур.

Установка возможна в подвале, подсобке или на чердаке. Горячий воздух выводится по трубам за пределы комнаты. А попадает воздух в помещение через специально оборудованные решетки в стенах.

Такая система несколько дороже, но способна работать для большей площади помещений.

Выносной конденсатор системы позволяет установить основной блок в помещении, а конденсатор за его пределами.

В этом случае сам чиллер и выносной конденсатор соединены фреоновыми трубками. Это удобно, так как работа конденсатора, который выносится за пределы здания, не мешает нормальной жизни.

Кроме того, такой способ охлаждения не влияет на ландшафтный дизайн участка так как не требует отдельного места для размещения установки. Конденсатор также может быть установлен на крыше, на балконе или на стене дома.

Наш строительный форум расскажет вам как построить дом или дачу своими руками, как сделать ремонт в квартире и создать свой, оригинальный дизайн помещения.

Ссылка на основную публикацию
