Самодельные двухуровневые потолки из гипсокартона

Как собрать двухуровневый потолок из гипсокартона своими руками — подготовка и 2 способа монтажа

Что входит в подготовку

Перед тем, как делать потолок из гипсокартона, нужно вначале правильно выбрать сам гипсокартон, потом определиться с материалом для каркаса и фурнитурой. Последний, но едва ли не самый важный этап подготовки — это понять, что именно вы хотите, то есть, форма потолка, габариты, плюс нужна ли подсветка и если нужна то какая.

Выбираем гипсокартон

Иллюстрации	Рекомендации
	Листы ГКЛ.

Листы серого цвета предназначены для отделки исключительно сухих помещений.Листы ГКЛВ.

Влагостойкий материал с антисептической пропиткой.

Разрабатывался для помещений с повышенной влажностью, но может монтироваться в любых помещениях. Рубашка зеленого цвета.Листы ГКЛО.

Огнестойкие листы предназначены для пожароопасных помещений. Рубашка может быть как серой, так и розовой.Листы ГКЛВО.

Используются для пожароопасных помещений с повышенной влажностью, к примеру, для бань. Цена самая высокая в линейке. Как правило, рубашка идет с зеленоватым оттенком.

Ширина всех листов стандартная 1200 мм, длина колеблется от 2 м до 3,6 м. Типоразмеров толщины существует несколько, но гипсокартонный потолок собирается из листов 9,5 мм.

Выбираем профили

Иллюстрации	Рекомендации
	ПН или UD профиль.

Направляющий потолочный профиль с размерами 28х27 мм;
Делается из оцинкованной стали толщиной от 0,4, до 0,6 мм;
Реализуется длиной 3 м и 4 м.

ПП или CD профиль.

Несущий потолочный профиль, именно на него крепятся листы. Стандартный размер 60х27 мм;
Оцинкованная сталь 0,4–0,6 мм;
Ходовая длина 3–4 м.

FF гибкий арочный профиль.

На нашем рынке этот вид представлен компанией «Flext». Может использоваться как для монтажа арок, так и для обустройства сложных потолочных форм.

Штука удобная, но цена высокая, поэтому подавляющее большинство мастеров используют для работы обычные профили. Как это делается, я расскажу позже.

Коль мы говорим о том, как собрать двухуровневый потолок из гипсокартона , для наглядности я подобрал видео, где показаны все ходовые виды профилей, так что кому интересно — смотрите.

Фурнитура

Иллюстрации	Рекомендации
	Соединитель потолочный (краб).

Служит для соединения CD профилей 60х27 мм под 90º. Габариты 148х148х18 мм, крепится при помощи саморезов.Удлинитель.

Служит для соединения потолочных «ПП» профилей 60х27;
Толщина металла 0,5–0,9 мм;
Габариты 60х25х80 мм;
Крепится к профилям саморезами.

Подвес прямой.

Нужен для монтажа «ПП» профилей 60х27, на небольшом расстоянии от потолка или стен;
Металл 0,5–0,9 мм;
Габариты на фото слева;
Расчетная грузоподъемность до 40 кг.

«Блошки».

Саморезы для сборки каркаса, вкручиваются в профиль без предварительного засверливания.

Слева TN, есть TN9 и TN11 (9 и 11 мм);
Справа LN, есть LN9 и LN11 (9 и 11 мм).

Можно использовать как те, так и другие, но по опыту, крепче держатся и не проворачиваются «блошки» LN.

Саморезы под гипсокартон.

Используются для фиксации листов гипсокартона на каркасе.

Длина от 25, до 75 мм. Есть черные и никелированные.

Считается что никелированные лучше, так как они не ржавеют, но я всегда использую черные, они дешевле, а под шпаклевкой их все равно не видно.

Дюбеля.

Что касается крепления каркаса к потолку и стенам, то здесь все зависит от материала основы:

Для кирпича или бетона используются «Дюбель гвозди»;
Для газо и пенобетона — специальные анкера;
Для дерева — обычные саморезы.

Инструкция по подбору и видам саморезов под гипсокартон подробно раскрыта на видео в этой статье.

Инструмент

Рулетка;
Длинный пузырьковый уровень;
Гидроуровень;
Лазерный уровень;
Отбивочный шнур;
Угольник;
Отвес;
Перфоратор;
Шуруповерт;
Болгарка;
Электрический удлинитель;
Ножницы по металлу;
Молоток;
Ножовка для гипсокартона;
Нож;
Пассатижи;
Терка или рубанок для гипсокартона.

Определяемся с конфигурацией и освещением

Двухуровневые потолки могут быть любой конфигурации, здесь уже все зависит от вашего воображения, но мой вам совет – не старайтесь сразу браться за сложные витиеватые формы, на первых порах лучше ограничиться закруглениями по углам или кругом в центре.

Чем проще гипсокартонный потолок, тем легче его монтировать.

Совсем другое дело — освещение. На мой взгляд, двухуровневый подвесной потолок из гипсокартона без подсветки — это зря потраченное время, силы и деньги. Вариантов компоновки освещения существует десятки, я же выделил 3 самых распространенных и простых в обустройстве.

Иллюстрации	Рекомендации
	Вариант 1. Это самая доступная и распространенная конструкция, здесь просто в короб врезается светильник, но свет направлен только вниз, подсветка самого потолка не предусмотрена.
	Вариант 2. В этом варианте уже предусмотрено плоскостное освещение на потолок. Плюс в том, что дополнительная подсветка монтируется достаточно быстро, по периметру уровня просто крепится наклонная потолочная галтель и в нее вкладывается светодиодный шнур, больше известный как дюралайт. Единственный минус — это малая мощность дюралайт.
	Вариант 3. Здесь уже показан капитальный вариант. ПП профиль выдвигается за пределы короба и по его кромке делается небольшой бордюр, вовнутрь этого бордюра и устанавливается полноценная люминесцентная лампа. Такая плоскостная подсветка может легко конкурировать с основным освещением.

Два способа монтажа

Сначала мы рассмотрим самый простой и доступный способ обустройства, в нем не предусмотрены гнутые радиальные порожки. Плюс роль первого уровня исполняет плита перекрытия.

Второй способ более продвинутый, но также доступный.

Способ № 1. Быстро и просто

Иллюстрации	Рекомендации
	Монтируем «ПН» профиль на стену.

Сначала по уровню отбиваем горизонт и крепим на дюбель гвозди ПН профиль, шаг около 50 см.

Это граница нижнего уровня, с высотой порожка определяйтесь сами, обычно она делается до 100 мм.Контур на потолке.

Теперь точно также крепим ПН профиль на потолок — это будет контур нашего порожка.Крепление наружных подвесов.

Шаг 1.

Вырезаем из ПП профиля подвес с язычком для фиксации;

Шаг 2.

Язычком вниз крепим наружные подвесы к потолочному ПН профилю;

Шаг 3.

К наружным подвесам прикручиваем ПН профиль. Этот профиль монтируется четко напротив стенового и боковые бортики должны «смотреть» на стеновой профиль.

Освещение.

Шаг 1.

Согласно эскизу размечаем на потолке места установки софитов;

Шаг 2.

Крепим кабель освещения согласно намеченной трассе. Кабель заводится в пластиковую гофру или метало-рукав.

Каркас нижнего уровня.

Теперь вырезаем из ПП профиля поперечные направляющие;
Вставляем их в ПН профиля с шагом не более 50 см;
Крепим блошками к ПН профилям с обеих сторон.

Обшиваем гипсокартоном.

Начинаем обшивку с вертикальной части короба. Отрезаем полосу нужной ширины, зачищаем края теркой или рубанком и фиксируем саморезами с шагом 10 – 15 см.Как вариант.

Если планируется плоскостное освещение на потолок, то вместо наружного ПН профиля можно выпустить за пределы основного короба нижние направляющие каркаса и закрепить их на тех же подвесах.

Финишные работы.

Шаг 1.

Зашиваем полностью каркас гипсокартоном;

Шаг 2.

Замазываем шпаклевкой саморезы;
Армируем все стыки между листами серпянкой и шпаклюем их;
Армируем наружный угол алюминиевым уголком, а внутренний угол металлизированной лентой;
Наносим слой финишной шпаклевки и шлифуем ее после сушки;
Смахиваем пыль и клеим потолочные галтели.

Шаг 3.

Электродрелью со специальной коронкой вырезаем круглые отверстия под софиты;
Красим оба уровня потолка;
Подключаем софиты и вставляем их в отверстия.

Способ № 2. Интересные решения

Здесь мы будем обустраивать круглую нишу с плоскостной потолочной подсветкой в центре потолка.

Иллюстрации	Рекомендации
	Монтируем периметр. Как и в первом случае по периметру монтируется ПН профиль.
	Разметка. Делаем из профиля своеобразный циркуль и прочерчиваем 2 круга: Наружный круг — это граница короба; Внутренний круг — это граница бордюра. Если люстру в центре планируете оставлять, то отталкивайтесь от нее. Если она будет убираться, то проведите диагонали от углов и в точке их пересечения будет центр комнаты.
	Насечки для сгибания профиля. Для обустройства круга можно взять дорогостоящий арочный профиль, но я делаю проще: Берется ПН профиль и размечается поперек с шагом 50 мм; Дальше болгаркой разрезаем одну боковую сторону и дно профиля; Второй бортик остается целым, по нему можно гнуть.
	Делаем круг. Шаг 1. Крепим профиль с насечками по разметке. Дюбеля загоняются в дно профиля, а цельный борт находится с внутренней стороны круга;
	Шаг 2. Замеряем расстояние от потолка до края второго уровня;
	Шаг 3. Нарезаем полоски из гипсокартона по снятым размерам и замачиваем их; Отрезанные полоски вначале прокатываются игольчатым валиком с обеих сторон, а потом периодически смачиваются водой. Примерно через 30–40 минут они размокнут и начнут гнуться.
	Шаг 4. Аккуратно сгибаем полоски и прикручиваем их к профилю;
	Шаг 5. Снова делаем насечки на ПН профиле и крепим его с наружной стороны полосок. Здесь разрезаются 2 бортика, а профиль крепится к донышку, так чтобы бортики были направлены к стенам.
	Монтируем дно каркаса. Теперь по аналогу с первым способом, устанавливаем от стенового профиля до профиля, закрепленного на наружной стороне круга поперечины из ПП профиля, если нужно, наращиваем.
	Монтаж 2 уровня. Шаг 1. Зашиваем плоскость гипсокартоном и дублируем разметку внутреннего круга;
	Шаг 2. Обрезаем и зачищаем края теркой;
	Шаг 3. Сверху по краю гипсокартона крепим еще один ПН профиль с насечками, после чего вырезаем узкую полоску, замачиваем ее и фиксируем на этом профиле.
	Финиш. Теперь можно приступать к отделочным работам, монтажу освещения и покраске, но об этом я уже рассказывал.

Вывод

Теперь вы знаете, как делаются двухуровневые потолки из гипсокартона своими руками. Вариантов таких конструкций существуют сотни, на видео в этой статье я разместил интересные, на мой взгляд, варианты. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Изогнутые формы с подсветкой смотрятся очень эффектно.

Делаем простой двухуровневый потолок из гипсокартона

Данная статья посвящена тому, как сделать двухуровневый потолок из гипсокартона своими руками. В качестве примера рассмотрим создание потолочной конструкции с дугообразным контуром. Монтаж такого потолка может для многих показаться достаточно сложной задачей, но поспешим вас заверить, что, имея подходящие материалы и инструменты и пользуясь нашими инструкциями, с этой работой сможет справиться практически любой.

Ключевые моменты, на которые следует обратить внимание в самом начале

#1. Во-первых, вы должны определить, где именно собираетесь монтировать потолок из гипсокартона. Если речь идет о помещении с повышенной влажностью, следует приобрести влагостойкий гипсокартон. Если же условия в помещении не выходят за пределы нормы, вы можете не тратить лишних денег и купить обычный гипсокартон.

#2. Во-вторых, вам предстоит нарисовать дугообразный контур, соответствующий форме вашего будущего потолка. На первый взгляд, эта задача может показаться достаточно легкой, но действительность заставит вас изменить свое мнение. Внимательно изучите этот вопрос, определитесь с формой, к которой вы будете стремиться и, наконец, перенесите ее проекцию на потолок.

#3. В-третьих, необходимо выбрать тип каркаса. Вы можете отдать предпочтение деревянным брускам: этот материал дешев, долговечен и отличается большим диапазоном доступных размеров. Однако существует отличный альтернативный вариант – металлический профиль: он очень легок, устойчив и прост в монтаже, а кроме того, в отличие от дерева ему можно придать практически любую форму.

Чтобы создать двухуровневый потолок из гипсокартона, вам понадобится:

Материалы:

направляющие и потолочные профили;
гипсокартон;
саморезы для ГКЛ.

Инструменты:

угольник или рейсшина, рулетка, карандаш, нож;
шуруповерт;
уровень;
ножницы по металлу;
стремянка;
защитные перчатки и очки.

Будьте осторожны при работе с гипсокартоном – его листы имеют достаточно большой вес.

Если вы можете позволить себе это, купите или возьмите в аренду специальный домкрат для гипсокартона.

Не вкручивайте саморезы слишком глубоко в гипсокартон, т.к. это может привести к повреждению материала.

Делаем каркас из металлического профиля

Как мы уже говорили, первый шаг – это рисование на потолке контура той конструкции, которую вы задумали смастерить. Если вам не удалось нарисовать идеальную кривую с первой попытки, можете пробовать снова и снова, пока не будете удовлетворены полученным результатом. Убедитесь, что метки, которые вы наносите, хорошо заметны, ведь вы будете ориентироваться на них, когда начнете устанавливать каркас из металлического профиля.

Контур каркаса потолка.

Сделайте надрезы на стенках направляющего профиля через каждые 10-15 см, используя для этой цели ножницы по металлу. Эти надрезы позволят согнуть профиль, чтобы придать ему нужную форму.

Совет: Пользуйтесь защитными перчатками, чтобы не порезать руки об острые края металлического профиля.

Надрезы на стенках металлического профиля.

С помощью саморезов зафиксируйте подготовленный направляющий профиль вдоль отмеченной на потолке линии. В нашем случае потолок был бетонный, поэтому нам пришлось просверлить в нем несколько отверстий, вставить дюбели и уже потом закрепить профиль. Если перекрытия в вашем доме деревянные, вы должны сначала определить месторасположение потолочных балок, а затем закрепить на них направляющий профиль саморезами.

Сверление отверстий для крепления профиля.

Чтобы боковая стенка профиля не мешала сверлить отверстия или вкручивать саморезы, следует через каждые 15 см сделать в ней прямоугольные вырезы шириной 2 см. Разумеется, сделать это нужно до того, как вы приступили к монтажу профиля.

Крепление металлического профиля к потолку.

Теперь вы должны вырезать и прикрепить к металлическому профилю узкую полосу гипсокартона – боковую стенку вашего будущего двухуровневого потолка. Ширина этой полосы будет определять вертикальные размеры всей конструкции. Мы вырезали полосы шириной 15 см, вы же при желании можете опустить гипсокартоновый потолочный свод еще ниже. Выбор зависит от общей высоты вашей комнаты и от того, насколько комфортно вы ощущаете себя в помещении с низкими потолками.

Прежде чем выполнять эти работы обязательно ознакомьтесь со следующими материалами:

Крепление боковой стенки из гипсокартона к профилю.

Продолжайте фиксировать гипсокартон саморезами, используя для этой цели шуруповерт. Для 9.5 мм гипсокартона, а именно его мы рекомендуем использовать для монтажа потолка, вполне подойдут саморезы длиной 25 мм.

Совет: Для качественной фиксации гипсокартона саморезы следует вкручивать через каждые 15 см.

Крепление боковой стенки из гипсокартона к каркасу из металлопрофиля.

При установке следующей полосы убедитесь, что они хорошо выровнены и, что не менее важно, хорошо прилегают друг к другу, не оставляя щели.

Саморезы должны хорошо входить в гипсокартон, чтобы их шляпки находились точно на уровне его поверхности. В противном случае вам придется потратить больше усилий при финишной отделке.

Стык двух листов гипсокартона.

Совет: Если изгиб запланированной вами кривой совсем незначительный, гипсокартон примет нужную форму без дополнительных усилий с вашей стороны. Если же вам нужно сформировать изгиб с достаточно маленьким радиусом кривизны, вам придется научиться гнуть гипсокартон.

Продолжайте установку гипсокартоновых полос, пока не закончите фронтальную часть вашего будущего двухуровневого потолка. Убедитесь, что гипсокартон хорошо зафиксирован на профиле, в противном случае материал со временем деформируется, и ваш потолок приобретет неприглядный вид.

Края гипсокартона должны быть обрезаны очень качественно. Если вы не уделите подобным мелочам должного внимания, вам придется изрядно потрудиться на стадии финишной отделки.

Формирование фронтальной части потолка из гипсокартона.

Каркас из металлопрофиля для монтажа двухуровневых потолков из гипсокартона гораздо сложнее, чем вам могло показаться на первый взгляд. Теперь следует установить второй направляющий профиль на нижней кромке уже зафиксированной вами полосы гипсокартона. Не забудьте сделать надрезы на его боковых стенках, чтобы придать профилю необходимую изогнутую форму.

Закрепление нижнего направляющего профиля.

Используйте шуруповерт для крепления профиля к гипсокартону – это позволит вам выполнить работу качественно и сэкономить время. Вкручивайте саморезы через каждые 15 см, чтобы ваша конструкция получилась достаточно жесткой и долговечной. Не забудьте о мерах безопасности: защитные перчатки уберегут ваши руки от порезов об острые кромки металлического профиля.

Крепление боковой гипсокартоновой стенки к нижнему направляющему профилю.

Продолжите строить каркас для потолка из гипсокартона, закрепив металлический направляющий профиль на противоположной стене. Он должен быть строго параллелен нижнему профилю, установленному чуть ранее.

Используйте лазерный или спиртовый уровень, чтобы убедиться, что металлический профиль идеально прямой на всем его протяжении. Обращайте внимание на подобные детали, поскольку они влияют на качество конечного результата.

Закрепление направляющего профиля на противоположной стене, строго напротив ранее прикрепленного нижнего изогнутого профиля.

Теперь необходимо усилить каркас путем установки опорных профилей, связывающих две металлические направляющие. Расстояние между этими поперечинами должно быть около 50 см, но в то же время вы должны принять во внимание размер ваших гипсокартонных плит: стык двух листов должен приходится на место расположения такой перемычки, чтобы можно было закрепить на ней оба листа. Обратите внимание на этот аспект, прежде чем устанавливать перемычки из опорных профилей.

Создание каркаса из металлопрофиля.

Для увеличения прочности каркаса необходимо установить на потолке специальные металлические подвесы и саморезами закрепить на них перемычки. Если ширина гипсокартонового потолка меньше 60 см, вам потребуется установить всего лишь по одному металлическому подвесу для каждого поперечного профиля. Если же ширина конструкции превышает 60 см, вам необходимо рассмотреть вопрос об установке, по крайней мере, двух металлических подвесов на каждую перемычку.

Крепление поперечного потолочного профиля при помощи подвеса.

Оба конца каждой металлической перемычки должны быть тщательно закреплены саморезами в направляющих профилях. Убедитесь, что все металлические перемычки перпендикулярны стене и параллельны друг другу.

Совет: Используйте уровень, чтобы удостовериться, что все перемычки расположены строго горизонтально и на одном уровне. Если это не так, возможно, вы допустили ошибку при установке направляющего профиля на стене.

Крепление поперечного потолочного профиля в направляющем профиле.

Обшивка каркаса гипсокартоном

Итак, вы закончили монтаж каркаса из металлопрофиля для двухуровневого потолка. Убедитесь, что металлические перемычки параллельны друг другу, надежно закреплены обоими концами в направляющих профилях и с помощью подвесов к потолку.

Каркас из металлических профилей.

После того как вы проверили правильность монтажа потолочного каркаса, вы можете переходить к следующему этапу – обшивке каркаса гипсокартоном.

Перед установкой листа гипсокартона вы должны обрезать его в соответствии с кривой вашей дуги. В противном случае, когда вы уже закрепите плиту на каркасе, выполнить обрезку будет очень и очень непросто.

Не переживайте, если после вырезания гипсокартон не совсем идеально соответствует кривой вашего каркаса – позже вы можете исправить мелкие недочеты с помощью стекловолоконной сетки и шпатлевки. Просто убедитесь, что эти дефекты действительно незначительные.

Крепление листов гипсокартона к металлическому каркасу.

Теперь вы должны закрепить лист гипсокартона на всех направляющих и потолочных профилях, вкручивая саморезы через каждые 15 см. Если вы не можете поднять гипсокартоновый лист самостоятельно, попросите товарища помочь вам.

Крепление гипсокартона к каркасу из металлопрофиля.

Перед тем, как установить последний лист гипсокартона, вы должны решить все возможно существующие вопросы, связанные с осветительными приборами. В нашем случае нам нужно было установить точечные светильники, поэтому мы завели внутрь потолочного свода электрические провода и отметили места, где будут монтироваться светильники.

Кроме того, у вас есть последняя возможность проверить, не забыли ли вы внутри гипсокартоновой конструкции каких-либо инструментов.

Размещение электрических проводов внутри гипсокартонового потолка.

После того как вы закончили установку последнего листа гипсокартона на металлический каркас, ваш потолок должен стать похожим на то, что вы видите на фотографии.

Фиксация последнего листа гипсокартона.

Убедитесь, что все края гипсокартонных плит выровнены. Если вы обнаружили мелкие неровности, у вас есть возможность исправить их с помощью ножа.

Проверьте, везде ли листы гипсокартона хорошо прикреплены к металлической раме.

Двухуровневый гипсокартоновый потолок с дугообразным контуром.

Теперь вы знаете, как сделать двухуровневый потолок из гипсокартона, и, наверняка, сможете применить эти знания на практике, сделав свой дом непохожим на все остальные.

Видео. Монтаж сложного двухуровневого потолка из гипсокартона

Создание криволинейной двухуровневой конструкции из гипсокартона

Гипсокартон – очень востребованный материал для отделки. Он популярен потому, что каждый нормальный хозяин своими руками может собрать именно свой, неповторимый потолок. Для этого достаточно иметь дома небольшой набор электроинструментов и знать приемы работы с гипсокартоном и металлом.

Сделать свою квартиру уникальной помогут новые технологии и ваши творческие способности. Двухуровневый потолок из гипсокартона открывает широкие возможности для реализации самых смелых фантазий. При желании ему можно придать самые разнообразные формы, а применение точечных светильников наряду с обычной люстрой превратит обычный потолок в произведение искусства.

К тому же такой потолок при правильном монтаже прослужит не одно десятилетие без особого ремонта. И не надоест, стоит лишь внести минимальные изменения. Например, сменить цветовую гамму или перенести светильники в другое место.

Создаем металлокаркас потолка своими силами

Каркас для двухуровневого потолка из гипсокартона легко монтируется самостоятельно, даже если нет опыта подобных работ. Большая часть мужчин в нашей стране – прирожденные строители, правда, многие об этом не подозревают. И нужно обзавестись помощником – в одиночку такой объем работ выполнить затруднительно.

Самое основное правило при сложных работах – ничего не делать «на глазок». Только чертежи и эскизы, только точные замеры, только правильная разметка позволят избежать ошибок при выполнении работ.

Потолок из гипсокартона в два уровня можно сделать двумя способами:

В начале делается первый, самый высокий уровень по всей площади потолка. Затем к нему крепится обрешетка второго уровня;
устанавливается второй уровень, более низкий. Потом монтируется каркас более высокой части будущего потолка.

Ознакомимся с этим более подробно.

Первый способ установки каркаса из профилей

Первый метод довольно легок в исполнении и понятен. Разметка и монтаж однослойного каркаса по всему периметру потолка несложен. Но есть несколько тонкостей в расположении потолочных профилей. Они помогут сделать конструкцию прочной и надежной, при разумных затратах сил и средств.

Схема для двухярусного потолка, первый вариант

Чтобы сделать такой каркас двухуровневого потолка из гипсокартона, будут нужны направляющие потолочные профили (ПНи ПП) и потолочные профили (ПП). Направляющий профиль крепится ко всем стенам комнаты. При этом линия разметки не должна отклоняться от выбранной горизонтали. Разметку линии лучше всего производить при помощи лазерного уровня и отбивочного малярного шнура. Минимальный отступ от бывшего потолка до линии будущего – 6 см. ПНП располагают так, чтобы разметка проходила снизу. К стене профиль прикрепляют с помощью дюбель-гвоздей Ø6-8 мм с расстоянием между ними 40-60 см.

Потолочный профиль в обрешетке разделяют на продольный и поперечный. Они образуют ячейки прямоугольной формы, обычно со сторонами 60х50 см. Продольный является основой конструкции и располагается параллельно длинным стенам комнаты. Он крепится к потолку прямыми подвесами, которые принимают на себя большую часть веса листов ГКЛ. Подвес фиксируется к потолку анкер-клиньями для надежности.

Схема соединений потолочного профиля

Расстояние между центрами продольных профилей равно 60 см, если площадь потолка большая. Одним концом ПП заводится в направляющий профиль и притягивается к нему саморезом. Другой фиксируется прямым подвесом, ближайшим к этому концу. Горизонт контролируется лазерным уровнем. Металлические части каркаса соединяются между собой саморезами 9мм. Когда длины профиля недостаточно, к нему прямым удлинителем присоединяется недостающий отрезок ПП. Этот кусок, естественно, фиксируется в направляющем профиле и к потолку минимум на один подвес (в зависимости от длины отрезка).

Поперечные профили представляют собой отрезки ПП, длина которых на 0,5-1,0 см меньше расстояния между продольными профилями. К каркасу их крепят с помощью одноуровневого соединителя (краба) с расстоянием в 50 см между центрами. Краб фиксируется со всех сторон для надежности. Полученный каркас выглядит так:

Для узких комнат и коридоров шириной 2,5-3 м имеет смысл расположить продольные профили поперечно на расстоянии в 40 см. В этом случае достаточно проложить лишь одну линию поперечных профилей посередине потолка (см. фото ниже).

Конструкция каркаса для узких помещений

Полученная конструкция двухуровневого потолка из гипсокартона должна быть надежной. Для проверки её прочности попробуйте расшатать каркас. Если есть слабина, доверните саморезы до конца или добавьте дополнительно несколько штук в проблемном месте.

Второй уровень создается таким образом. К стене прикрепляется направляющий профиль как для первого уровня; расстояние равно планируемой высоте, но не менее 6 см. На собранную обрешетку наносится линия нового уровня. По этой линии саморезами ПШ крепится направляющий профиль. Затем в этот профиль вставляются и крепятся шурупами куски ПП; их длина соответствует высоте 2-го уровня потолка. Снизу их концы закрывают ещё одним ПНП с фиксацией саморезами.

Монтаж двухуровневого потолка из гипсокартона заканчивается соединением направляющего профиля, прикрепленного к стене, и границы нового уровня частями потолочного профиля нужной длины. Один конец отрезка вставляется в ПНП, а другой ножницами по металлу разрезается на 3 см по линии сгибов. Боковые лепестки отгибаются. Потом все три получившихся лепестка крепятся саморезами к профилю границы уровня.

Второй уровень потолка крепится к первому

Часто для создания волнистой границы второго слоя вместо обычных профилей используют арочный. В этом случае высота потолка увеличится на ширину арочного профиля.

Прокладывается электропроводка к местам будущего расположения светильников и люстр. Провода укрываются в специальные диэлектрические гофрированные трубки, которые пластиковыми хомутиками крепятся к подвесам. Прокладывать открытую проводку внутри ПП не рекомендуется!Каркас под двухуровневый потолок из гипсокартона готов.

Второй, более распространенный способ установки каркаса

Монтаж потолочной обрешетки по второму методу часто используется профессионалами.

Распространенная схема двухуровневого потолка

В этом случае сначала делается второй уровень потолка из гипсокартона. Соответственно, на стенах с помощью уровня наносятся линии будущего потолка в тех местах, где он по плану должен будет проходить по стене. На потолке рисуют линию границы второго уровня, вдоль которой крепятся анкер-клиньями направляющий профиль.

Профиль ПП нарезается в необходимом количестве на части, длина которых равна высоте будущей низкой части потолка. Затем сборка каркаса проводится так, как описано выше для второго уровня. В том случае, если ширина уровня больше 40 см, рекомендуется установить на крабы поперечные куски потолочного профиля (см. фото).

Соединение с подрезкой профиля

Затем делается первый уровень. Его монтаж мало отличается от того, как описано выше для первого метода изготовления каркаса. Единственное различие заключается в том, что ПНП для этого уровня крепится не к стене, а к отрезкам профиля на границе второго уровня. Если эта граница криволинейна, многие мастера предварительно закрепляют на этой поверхности полосу гипсокартона, как на фото ниже.

Способ крепления криволинейного профиля сверху ГКЛ

Весь каркас обязательно проверяется на прочность. После монтажа листов гипса он должен выдерживать приличный вес. Именно от стойкости каркаса зависит, сколько лет прослужит вам этот потолок.

Затем прокладываются электрические кабели и провода, при необходимости монтируется вентиляция. Переходим к отделке потолка гипсовыми листами.

Обшивка гипсокартоном и отделочные работы

ГКЛ на практике часто подразделяют на три основных типа:

арочные (толщина 6,5 мм);
потолочные (толщина 9,5 мм);
стеновые (толщина 12,5 мм).

Потолочный назван так потому, что он тоньше и, соответственно, легче стенового. Поэтому с ним будет меньше хлопот. Обшить двухъярусный потолок из гипсокартона не очень сложно. Много времени и терпения займут лишь волнистые линии, здесь будет трудно без опыта работы с ГКЛ. Но не зря говорят: «Не боги горшки обжигают». Полоса арочного гипсокартона толщиной 6,5 мм хорошо поддается изгибу.

Делать это можно двумя способами. При первом способе на полосе из ГКЛ делаются разрезы поперек. При этом внешняя сторона полоски остается целой. Чем круче радиус закругления, тем ближе друг к другу эти разрезы расположены.

Надрезы листа для изгибания сухим методом

Затем полосу прикручивают на место шурупами по гипсу с мелким шагом витков. Этот способ применяют для обшива небольшой ширины, например, волнистого перепада между уровнями. Для наружных радиусов прорезь в гипсокартоне делается не прямой, а V-образной.

Изгибание с фрезеровкой, позволяет создать более плавный изгиб

Недостатком данного способа является отсутствие плавности радиуса. Для придания четкости кривизне поверхность придется тщательно зашпаклевать.

Второй способ заключается в следующем. Одну из сторон листа нужной ширины как можно чаще прокалывают кончиком строительного ножа. Затем поверхность картона смачивается водой. Желательно поместить полоску на изогнутую поверхность так, чтобы она прогнулась немного под собственным весом. Когда гипс слегка отсыреет, пластину устанавливают на место, постепенно изгибая и фиксируя шурупами. Естественно, снаружи должен быть неповрежденная сторона полосы. Линия изгиба получится плавной, но монтаж займет больше времени. Подробно про изгибание листа гипсокартона.

Простой двухуровневый потолок из гипсокартона обшивается достаточно быстро. Есть несколько моментов, которые нужно знать при работе с гипсокартоном:

между листами должен оставаться зазор в 1-2 мм для компенсации возможных подвижек из-за перепада температуры и влажности в помещении;
если лист гипсокартона разрезан, на кромке нужно сделать фаску ножом или специальным рубанком;
стыковать ГКЛ надо только на середине профиля – это обеспечит надежное крепление листа;
шляпка шурупа слегка утапливается в поверхность гипса для последующей штукатурки;
расстояние между шурупами при крепеже 30-35 см, а до кромки листа – 2 см.

Поверхность смонтированный гипсокартона и швы стыков грунтуются. Шпаклюют специальной шпаклевкой для швов.

После высыхания швы затираются тонким слоем шпаклевки. На мокрый слой накладывают специальную ленту и утапливают её шпателем в грунтовку. Шляпки шурупов также шпаклюются. В последнюю очередь прорезаются отверстия под светильники.

Так выглядит двухярусный потолок, подготовленный для финишной отделки

На этом монтаж двухуровнего потолка из гипсокартона завершен. Финишная отделка зависит от выбранного материала. Обычно поверхность покрывают несколькими слоями шпаклевки, зачищают сеточками до получения идеально ровной поверхности и красят водоэмульсионными красками с добавлением цветного колера. Возможна поклейка различных материалов для потолка и 3д фотообоев, обтяжка материей. Всё зависит от вашей фантазии.

Особенности дизайна потолков из ГКЛ на кухне

Двухуровневый потолок из гипсокартона на кухне обшивается обычно водостойким ГКЛ. Эта предосторожность не будет лишней, ведь вытяжка удаляет пары не на все 100%. Такой гипсокартон несколько выше по стоимости, но она компенсируется увеличением срока службы вашего потолка.

Дизайн потолка на кухне во многом зависит от выбора стиля, а также размера помещения. В небольших помещениях второй уровень лучше располагать по периметру комнаты. Неплохо будет смотреться выделение «обеденной» зоны с подсветкой точечными светильниками.

Фигурный потолок

Потолок желательно отделывать бежевыми и кремовыми тонами. Эти цвета визуально расширят границы кухни. Яркая люстра дополнит этот эффект.

Монтаж двухуровневого потолка из гипсокартона своими руками на долгие годы станет для вас предметом гордости и уверенности в собственных силах.

Самодельные двухуровневые потолки из гипсокартона

В последние годы стали особенно популярны двухуровневые потолки из гипсокартона. Они придают помещению особый, праздничный вид и служат для маскировки источников света. Они скрывают все недостатки основы, например, трещины, которые могут со временем проявиться на первоначальном перекрытии. Можно ли сделать двухуровневый потолок из гипсокартона своими руками? Что для этого нужно знать? Какие материалы и инструменты понадобятся? Ниже будут приведены рекомендации и описана технология, согласно которой, если ее точно выполнить, можно будет сделать двухуровневый потолок из гипсокартона своими руками.

Двухуровневый потолок скроет даже крупные недостатки потолочных плит и придаст интерьеру гостиной праздничный вид.

Как подобрать нужную конструкцию и материалы

Если человек не занимался подобной работой, то лучше начинать с простого варианта. Можно рассмотреть различные схемы двухуровневого потолка, используя соответствующую литературу. Но чаще всего сделать выбор бывает сложно. Поэтому лучше начать с довольно простой конструкции: она выполняется со снижением в виде полукруга, которое делается по одной из стен. Разница в уровнях выбрана в пределах 8-12 см. Устройство такого потолка под силу любому человеку, который хоть раз в жизни использовал инструмент.

Нижний уровень полукругом — самый распространенный и простой в исполнении вариант двухуровневого потолка.

На следующем этапе надо определить нужное количество гипсокартонных листов. Это сравнительно легко сделать, так как они имеют длину 2,5 м и ширину 1200 мм. Зная площадь помещения, легко вычислить нужное количество материала. Чтобы не ошибиться, лучше приобрести на 10% больше полученной по расчету цифры. При производстве работ для подъема листов может понадобиться помощь 1-2 человек, так как листы материала довольно тяжелы. Резка производится строительным ножом со сменными лезвиями.

Все, что нужно для работы, приобретают на строительном рынке. Чтобы самому сделать потолки из гипсокартона, понадобятся листы ГКЛ с соответствующей арматурой и креплениями. Понадобится простой инструмент. Из этого набора электрическая дрель и шуруповерт — самые дорогостоящие и сложные предметы. Если нужный арсенал есть у человека дома, то задача упрощается. Приблизительный список всего нужного прилагается ниже.

Потолок из гипсокартона своими руками: начальный этап

Работу начинают с разметки и сборки каркаса первого уровня. Это делается по следующей технологии:

Технология монтажа потолка из гипсокартона.

По периметру стен отмечают в 8-12 см от потолка карандашом или цветным фломастером линию.

Проверяют ее горизонтальность строительным (водяным) уровнем.

Берут направляющий профиль (UD) и крепят по разметке с помощью дюбелей, которые имеют калибр 6 мм и длину 4-6 см.

Каркас начинают сооружать из основного профиля CD, элементы которого закрепляются на потолок с шагом 40-60 см.

Закончив эту работу, надо вставить края элементов CD в UD и зафиксировать шурупами.

Для увеличения жесткости будущего двухуровневого потолка необходимо планки несущего профиля дополнительно закрепить на потолок. Это делается при помощи специальных подвесов. Шаг между ними выбирают в пределах 40-50 см. Их укрепляют с помощью металлических дюбелей, а затем на их проволочной части привязывают рейки несущих профилей.

Если подвески полностью металлические, то их сгибают в форме буквы «П». Планки CD подрезают до нужного размера и устанавливают на подвесы, а затем укрепляют на профилях UD шурупами.

Если при подрезке произошла ошибка и планка короче, чем нужно, то используют имеющийся в наборе для гипсокартона специальный крепеж.

Для закрепления коротких стыков материала применяют закладные профили.

Берется планка UD и режется на куски по 10 см, которые надо завинтить шурупами к боковой части несущего профиля таким образом, чтобы на них можно было смонтировать нарезанный на отрезки CD перпендикулярно первоначально уложенным рейкам.

Если надо в потолки из гипсокартона установить крепление люстры, то в этом месте надо уложить закладные профили.

Теперь переходят к обшивке первого уровня потолка листами гипсокартона: их надо монтировать в разбежку.

Первый ряд начинают целым куском материала с одной стороны каркаса. Второй пояс начинают устанавливать с противоположной стороны. Крепеж листов на потолки из гипсокартона осуществляется шурупами. Их длина выбирается в пределах 25-30 мм.

На рейках несущего профиля надо отметить границы второго яруса — он округлой формы.

Это нужно для того, чтобы в этом месте не устанавливать лишний гипсокартон.

Для этого можно использовать самодельный циркуль. Он делается так: на противоположной (по отношению к будущему второму ярусу) стене надо наметить и завинтить в это место длинный шуруп. На него наматывают проволоку и, отметив радиус закругления, очерчивают линию окружности по каркасу цветным маркером. Гипсокартон должен заходить на нее на 70-100 мм.

На следующем этапе таким же образом надо сделать круг, радиус которого на 5-6 см должен быть больше первоначальной окружности.

По этой линии обрезают материал строительным ножом.

Туда устанавливают закладочные профили CD, которые фиксируют шурупами.

На этом первый этап завершен. При проведении этих работ надо провести и укрепить на профилях электрическую проводку. Для отдельных источников света надо сделать дополнительные крепежные элементы (это касается галогенных ламп). Должны быть в нужных местах проделаны отверстия. Если этого не сделать, то при перекрытии потолков основным материалом невозможно будет установить освещение, поэтому после установки первого яруса надо укрепить всю электрическую арматуру и проверить ее в действии.

Монтаж второго уровня потолка, его шпаклевка

Технологический процесс выполнения этой работы следующий:

Схема монтажа второго уровня потолка и осветительных приборов.

Начинают укрепление каркаса для второго яруса, на 8-12 см ниже листов первого слоя вдоль стены по периметру всей комнаты отмечают горизонтальную линию цветным фломастером.

Строительным уровнем проверяют точность выполнения этой операции.

В это место закрепляют нужное количество планок направляющего профиля.

К закладной планке (она находится под уложенными листами гипсокартона) просверливают отверстие.

Там укрепляется радиусная направляющая (ее открытая сторона должна быть направлена вниз).

Планку CD надо нарезать на куски по 100 мм и вставить их в эту радиусную рейку.

Закрепляют куски (шаг между ними равен 30-50 мм) с помощью шурупов.

К нижнему концу присоединяют алюминиевый уголок, который нужно предварительно согнуть по радиусу; широкая сторона этой детали должна расположиться на одной горизонтали с направляющими профилями второго уровня, там ее и закрепляют.

Соединяют уголок с планками UD второго яруса отрезками реек CD нужной длины.

Обшивают потолок листами гипсокартона в части закругления, для этого их вначале надо уложить на пол и отмерить радиусы закругления.

Листы нарезают по полученному профилю и шурупами укрепляют на каркасе второго яруса.

Отрезают материал нужной высоты (она равна разнице между нижними кромками первого и второго уровней) и закрывают торцевую часть этой полосой.

Если радиус закругления мал, то материал смачивают водой, и его после этого легко согнуть.

Во время монтажа не забудьте вывести электрические провода и подключить к ним светильники.

После окончания работы надо проверить освещение, так как после покраски переделки уже невозможны.

После этого надо зашпаклевать получившуюся конструкцию, закрыть специальными закладками головки шурупов.

После нанесения шпаклевки надо несколько часов подождать ее полного засыхания.

На головки шурупов надевают специальные накладки и тоже покрывают шпаклевкой. Затем приступают к окраске в выбранные заранее цвета.

Вначале всю поверхность грунтуют. После этого наносят первый слой краски. После его полного высыхания делают финишное покрытие. На этом работа по установке двухуровневой конструкции самостоятельно практически завершена.

Какие материалы и инструменты нужно приобрести на строительном рынке

листы гипсокартона (стандартные);
профили UD и CD;
Металлические и пластиковые дюбели;
подвески (проволочные или перфорированные);
шурупы и специальные заглушки для них;
шпатлевка;
краска;
электрическая дрель со сверлами;
шуруповерт;
светильники, электрические провода, розетки и выключатели;
строительный уровень и рулетка;
шпатель;
кисть или малярный валик;
ножницы по металлу;
строительный нож с запасом лезвий;
отвертки;
карандаш и цветной фломастер.

Изготовление многоуровневых конструкций состоит из этапов по созданию и стыковке одноярусных потолочных систем. При точном выполнении приведенных выше рекомендаций и операций технологического процесса вполне возможно создание потолков желаемой конфигурации. Для этого нужны финансы и желание что-либо сделать своими руками.

Двухуровневые потолки из ГКЛ

В жилом помещении должно все быть красиво и неповторимо. Дизайн помещения обязательно должен включать в себя двухуровневый потолок из гипсокартона, который поможет сделать дом уютным и тихим. Зайдя в такой дом с хорошим настроением можно выпить чай на кухне или отдохнуть на диване у телевизора. Нет ничего сложного, чтобы сделать двухуровневый потолок из гипсокартона.
Дизайн и оформление двухуровневого потолка из ГКЛ Главным инструментом должно служить большое желание сделать помещение уютным. Устройство двухуровневого потолка из гипсокартона будет настолько сложным, насколько развита фантазия у хозяина помещения. Можно сделать классический сдержанный вариант гладкого потолочного покрытия с коробом для сокрытой подсветки. А можно выделить в комнате зоны и приукрасить верх комнаты абстракцией, помещение будет выглядеть индивидуально.

Полное содержание материала

Способы монтажа потолков

Есть 2 способа сделать монтаж двухуровневого потолка из гипсокартона: прикрепить каркас к стене, и прикрепить каркас, как к стене, так и к потолку. Первый способ в основном применяют на потолочном перекрытии малой площади (туалет, ванная). Здесь по стенам крепится направляющий профиль (НП).
Конструкция и устройство двухуровневого потолка из ГКЛ

Во втором варианте каркас двухуровневого потолка из гипсокартона делается полноценно. Он может быть поперечным или ячеистым. Это зависит от формы подвесного потолка. Изначально делается каркас для первого уровня, и разносятся провода для осветительных приборов. После полной или частичной обшивки гипсокартоном, монтируется каркас для второго уровня.

После окончания монтирования вся конструкция зашивается ГКЛ, идет процесс шпаклевки потолка, покраски и монтажа осветительных приборов.

Особенности проектирования

Взявшись за работу сделать потолок из гипсокартона своими руками , требуется, чтобы был план или чертеж.
Чертеж с размерами двухуровневого потолка из гипсокартона Это изображение двухуровневого потолка с помощью графики, в который входят особенности каркаса, пошаговая инструкция и количество нужных материалов.

Проект для двухъярусного потолка состоит из нескольких частей:

Эскиз. Это предварительно нарисованный потолок. Каким он должен быть? В какой цветовой гамме будет исполнен.
Чертеж. На нём нанесены все линии каркаса потолка со всеми размерами. Иногда чертеж занимает 2-3 листа, на которых начерчены некоторые нюансы двухуровневого подвесного потолка из гипсокартона.
Данные, о том, сколько требуется материала. Всё должно быть записано в числах.

При изготовлении конструкции своими руками, должна присутствовать четкость и внимательность.
Конструкция и чертеж подвесного потолка из ГКЛ При допущении какой-либо мелочи возможна неправильность всего производства.

Эскиз

Для того чтобы нарисовать эскиз потолка, надо иметь представление его дизайна. Будет потолок ровный «парящий» или с изогнутыми линиями?
Когда рисуется эскиз нужно учитывать:

Квадратуру комнаты.
Длину стен.
Вид потолка.
Общий тон комнаты.
Какая в комнате мебель.
Осветительные приборы.

Эскиз с первого раза может не получиться, потому что при нанесении рисунка возникают новые идеи по дизайну потолка.

Чертеж

При создании чертежа учитываются все данные числа. Иногда требуется несколько чертежей, они должны быть пронумерованы и обозначены заголовками, чтобы впоследствии не запутаться. Чертеж включает в себя:

Проектирование 1-го уровня.
Проект 2-го уровня.
Чертеж отдельных деталей потолка.
Крой ГКЛ.
Прохождение проводов под гипсокартоном.
Покраска отдельных частей потолка.

Для того чтобы чертеж был прост, следует сделать его на нескольких листах.
На чертеже 1-го уровня чертят и наносят:

Точки, где будет проходить направляющий профиль;
Линии, где будет проходить потолочный профиль;
Точки, где будут крепиться подвесы для профиля;
Точки, где будут расположены осветительные приборы;
Места, где будут расположены поперечные детали потолка.

После того как будут изготовлены все чертежи, следует наложить кальку и подкорректировать чертеж.

Необходимые инструменты и материалы

После составления эскиза и чертежей можно приступить к расчету материала, который необходим для двухуровневого потолка из гипсокартона.
В общем, нужно:

Листы гипсокартона для потолка.
Профиль направляющий.
Профиль потолочный. Схема устройства двухуровневого потолка и расположения листов гипсокартона
Соединители для профилей.
Подвесы.
Дюбеля.
Крепежи по металлу и по дереву.
Гвозди.
Грунтовка для гипсокартона.
Шпаклевка «Старт», «Финиш».
Армирующая сетка.

Чтобы сделать двухуровневый потолок из гипсокартона своими руками требуются инструменты:

Уровень.
Перфоратор.
Молоток.
Строительный нож и набор лезвий к нему.
Шпателя.
Ножницы для металла.
Болгарка.
Рулетка.

После сбора материалов и инструментов можно чертеж переносить на потолок.

Подготовительные работы

Кроме того, что требуется подготовить потолочную основу, а именно: очистить от старой побелки и штукатурки, освободить от пыли и прогрунтовать, стоит сделать следующее:
Схема разметки двухуровневого потолка

На чистом потолочном покрытии, которое высохло после грунтования, найти центр. Для этого надо провести 2 нити от угла в противоположный угол. В центре потолка образуется крест из нитей. Его следует пометить (допустим, забить туда гвоздь).
Диагональные нити измеряются и записываются полученные данные. Если измерительные нити совпадают по длине, тогда потолок – идеальный квадрат или прямоугольник. Но, если размеры различные – это четырёхугольник или трапеция.
После этого идет замер меньших (визуально) стен и находится середина. Отмечается точка на этих стенах. Допустим, на одной стене это точка «Х» на другой стене это точка «У», центр с гвоздём это 0. Требуется провести линию на потолочном покрытии от «Х» до «У» чтобы она проходила через 0. Если лини не проходит через центр, её надо сместить, чтобы она задевала 0.
На стенах шире первых, требуется сделать ту же операцию.
От центра, по прямым 0х1, 0у1,0х,0у отмерить одинаковые отрезки, допустим, по 20см. также разметить диагонали.
Соединить полученные крайние точки. Должен получиться правильный четырёхугольник.

Это будет план потолка. Теперь на него можно наносить линии прохождения профилей и точки подвесов.

Инструкция по монтажу двухуровневого потолка из гипсокартона

Все стены в комнате должны быть одинакового размера, на практике это не так. Поэтому требуется отыскать при помощи замеров наинизший угол в комнате. При помощи нити и уровня начертить от этой точки линии, проходящие через все стены. Следующим ходом будет от низшей точки опускание к полу на 10-12 см., ставится вторая точка. От неё так же по всем стенам проводится прямая, параллельная верхней.
Разметка потолка лазерным уровнем Следует уточнить, что линии проведены идеально ровно. Для этого надо взять каждую точку в каждом углу и измерить расстояние до пола. Если числа отличаются на 5 мм. максимум, это считается нормой, но если больше, стоит найти это место и перечертить, чтобы линия не была косой, а ровной.

Несмотря на то, что имеется много видов двухуровневого потолка из гипсокартона, схем к нему есть всего несколько:

1 уровень – потолок со штукатуркой

В центре потолок остается без гипсокартона, а по периметру строится короб для подсветки. Для этого потолок требуется довести до идеальной ровной поверхности. Потому что при включении центрального осветительного прибора, будет очень виден хотя бы один изъян.
Схема устройства узора потолка из гипсокартона Далее, такой потолок с помощью света делит визуально комнату на отдельные части. В основном для этого обделываются только углы потолочного перекрытия волнообразными линиями, и встраивается соответствующая подсветка. И также с помощью такого способа делается натяжной потолок.

1 вариант. Это короб без ступени для подсветки. Создается обычный короб без выступа, в который монтируется скрытая подсветка. В такие коробы вставляются точечные светильники.

2 вариант. В коробе присутствует планка для скрытой подсветки. Она нужна для светодиодной ленты.

Двухуровневый потолок, где 1 уровень – гипсокартон

Для этого варианта не требуется идеально штукатурить и отделывать потолочную основу, её полностью закроет гипсокартон. В этом варианте второй уровень крепится к первому – гипсокартонному. Для этого сначала вся потолочная основа покрывается гипсокартоном, после этого к гипсокартонной основе крепится короб второго уровня. Есть еще вариант, где производится монтаж короба из гипсокартона, который занимает место по вертикали на 2 уровня. От него крепится 1 основной уровень.

Установка каркаса первого уровня

Для доступного примера можно взять проект «На кухне». Убирается вся мебель, которая будет мешать при монтаже двухуровневого потолка на кухне, и последующих операциях. Далее, очищается потолок от грязи, обоев, обвисшей краски или штукатурки. Наносится грунтовка с антисептиком против паразитов.
Процесс установки первого уровня из профилей Далее, требуется нанести все линии и нужные точки, которые есть в подготовленном чертеже. Электропровода прячутся в «рукав» и фиксируются в верхнем углу под потолочной базой, для того чтобы не было помех. НП (направляющие профиля) крепятся на стены так, чтобы нижняя граница профиля совпадала с нанесенной линией. Крепежи следует устанавливать через 40 см.

Далее, берется ПП (потолочный профиль) и из него нарезаются отрезки размером меньше цифры от потолка до НП на 1см (то есть, если от потолка до НП 12 см, тогда отрезок ПП должен быть 11 см). С одной стороны отрезка требуется срезать бока на 2.5см., а сама основа немного зауживается с двух концов. Это получаются подвесы. Они прикрепляются к ПП с шагом до 60 см. В местах стыков ГКЛ и на поворотах их следует прикрепить практически рядом для усиления конструкции. На «язычок» отрезка крепится направляющий профиль с помощью крепежей.

Для того чтобы НП был на одной линии по всей конструкции, требуется следить за этим при помощи рулетки. Измерять расстояние вертикально на каждом прикрученном участке. Далее, на потолочной основе отмечаются точки будущих точечных осветительных приборов. К этим точка тянется проводка, а также выводятся провода для выключателя. Провод должен быть на 20 см. больше, чем конструкция потолка.
Схема устройства осветительных приборов на двухуровневом потолке От НП в стене к НП далее по конструкции ставятся куски ПП, размер которых равен расстоянию НП. ПП вставляется в НП на стене, нужно использовать угольник. После этого каждое соединение фиксируется саморезами. Когда конструкция 1-го уровня готова, боковые части зашиваются гипсокартоном. Для кухни лучше выбирать оцинкованный профиль, а не гипсокартон зеленого цвета (влагостойкий). Поскольку там всегда что-то кипит и жарится.

Где сделать перепад для потолка

Итак, первым делом надо определить где у нас будет перепад потолков, определившись с перепадом необходимо верхний потолок выдвинуть за место перепада на 10 сантиметров. Желательно чтоб, в том месте где будет перепад, на верхнем потолке стояли скобы.

Зашиваем верхний потолок, затем крепим направляющую основанием на верхний потолок, по стенам делаем опуски из направляющих до уровня нижнего потолка, отрезаем полосы гипсокартона по размеру, крепим к верхней и боковым направляющим эти полосы.

После чего под уровень нижнего потолка подставляем нижнюю направляющую, затем крепим его к полосам гипсокартона основанием в некоторых местах.

Как сделать перемычки из профилей

Все полностью не обкручиваем, потому-что нам надо вставить перемычки из профилей, перемычка вырезается с одной стороны с «язычком» — это значит обрезаем боковые полочки у профиля на 2.5 сантиметра, а основание оставляем.

Размер этой перемычки вместе с «язычком» должен быть не больше ширины полос гипсокартона.

Вставляем эти перемычки на расстоянии между собой 60 сантиметров и прикручиваем саморезами через гипсокартон в два металла. Тем самым мы соединяем жестко между собой металл, что благоприятно скажется на конструкции.

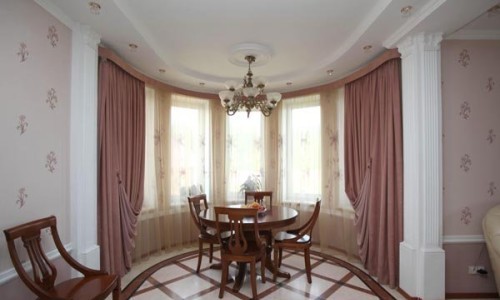

Дальше все по плану сборки одноуровневого потолка. Цена на такой гипсокартон колеблется от 290 рублей до 325 руб. Стоимость оцинкованного профиля 70 руб. Потолок на кухне из гипсокартона делается с осветительными приборами, которыми подсвечивается стол и плита. Варианты двухуровневых потолков из гипсокартона можно увидеть на фото. По такому принципу делается 1-ый уровень потолка и в остальных комнатах.

С помощью подвесных потолков из гипсокартона можно создавать любые, даже самые сложные и необычные конструкции. Они не только помогут разделить помещения на отдельные зоны, обыграть точечное освещение, но и скрыть громоздкие балки, слишком большие перепады высот, проводку и пр. Причем создание двухуровневых потолков – вполне посильная задача для любого, кто умеет пользоваться строительным инструментом.

Подготовка поверхности

Перед началом монтажа в помещении следует завершить все ремонтные работы. Если потолок будет полностью скрыт под подвесной конструкцией, выравнивать его не нужно. Однако для обеспечения надежности креплений следует расширить и заделать слишком большие трещины. Большие пласты осыпающейся штукатурки удаляются. Для обеспечения свободного доступа к потолку мебель желательно вынести из комнаты или хотя бы сдвинуть ее так, чтобы она не мешала монтажу.

Большие трещины замазываются цементным раствором

Материалы и инструменты

Для создания многоуровневого потолка понадобятся:
• гипсокартон;
• профиль несущий потолочный CD (ПП) для создания основы каркаса, он примет на себя основную часть нагрузки; для предохранения от провисания конструкции крепится по всей длине листов с шагом 40-50 мм;
• профиль направляющий потолочный UD (ПНП): крепится на стены;
• подвесы прямые (дистанцеры) и с зажимом для крепления к потолку; соединители одно- и двухуровневые, удлинители и пр.;
• болгарка для резки профиля;
• перфоратор;
• саморезы (для крепления к деревянному основанию) или анкерные металлические дюбели для крепления к бетону;
• небольшие саморезы по металлу («клопы») для профиля;
• шуруповерт;
• строительный нож или ножовка по металлу для резки гипсокартона;
• строительный уровень;
• рулетка;
• игольчатый валик для выравнивания изгибов гипсокартона;
• электродрель;
• звукоизоляционные материалы (при необходимости);
• шпаклевка, грунтовка, армирующая сетка;
• шпатель;
• акриловая краска или любой другой отделочный материал;
• стремянка.

Профили UD и CD

Для создания простейших конструкций достаточно использования прямых подвесов (при их монтаже излишки длины отгибаются или отрезаются)

Соединитель для профиля «краб»

Подвес двухуровневый

Скользящий подвес с зажимом и тягой (используются для создания подвесных сложных конструкций в помещениях с очень высокими потолками)

Разметка подвесного потолка

Для начала определяется местоположение верхних планок. Для этого от края потолка отступается расстояние, требуемое для прокладки коммуникаций. Если их не будет, при идеально ровных потолках достаточно отступа в 5-8 см. Для установки точечных светильников к этой величине добавляется еще 3-4 см. Для многоуровневых конструкций разметка проводится для каждого уровня, при этом от каждой линии делается отступ от 5 до 15 см.

По периметру стен с помощью пузырькового или лазерного уровня проводится горизонтальная линия. Следует учесть, что малейшие отклонения или неточности, допущенные при разметке, будут подчеркиваться игрой света и теней точечных светильников.

Разметка потолка

Для разметки криволинейных конструкций из профиля изготавливается своеобразный циркуль, в котором просверливаются два отверстия. С помощью первого отверстия он будет крепиться на потолке. Во второе вставляется карандаш, которым на потолке будет чертиться нужная окружность или часть дуги. Вспомогательные контуры обрисовываются другим цветом или менее жирной линией.

Схема двухуровневого потолка

На потолке делается разметка и монтируется проводка для светильников. В дальнейшем для них в гипсокартоне будет делаться пропил нужного диаметра, а светильники крепиться с помощью собственных защелок с пружинами.

Крепление светильников

Монтаж профиля

Алгоритм работ достаточно прост. Для предохранения образования трещин в углах вдоль стен проклеивается демпферная разделительная лента из вспененного полиэтилена. К потолку дюбелями крепятся прямые подвесы, а затем на них прикручиваются профили. Причем первыми вдоль стен прокладываются направляющие потолочные профили UD, а затем с помощью уровня с шагом 40-50 мм параллельно друг другу располагаются несущие CD. Места соединения следует упрочить «крабами».

Схема установки профилей

Сборка одноуровневого потолка

Для возведения второго и следующего уровней потолка к первому ряду профилей крепится второй.

Каркас второго уровня из профиля

Криволинейный профиль

Для получения конструкций сложной формы можно приобрести арочный профиль, уже имеющий надпилы для равномерного сгибания или изготовить его самостоятельно.

Совет. Для изгиба обычного профиля в нем делаются разрезы через 5-15 см (чем больше радиус изгиба, тем чаще следует делать разрезы).

Резка профиля

Установка профиля для криволинейных конструкций

Как резать гипсокартон?

Разметку листов рекомендуется производить карандашом (следы маркера или ручки очень сложно скрыть даже под слоем шпаклевки). Для получения ровного среза на лист накладывается металлическая линейка, а затем вдоль нее делается надрез. Чтобы прорезать не только верхний слой листа, но и сердцевину из гипса, следует провести по намеченной линии еще несколько раз.

Резка гипсокартонных листов

Затем лист гипсокартона следует поставить на ребро и постучать по нему с противоположной стороны от разреза. Гипсовая сердцевина окончательно обломится. Далее картон разрезается со второй стороны листа, а места среза выравниваются и зачищаются.

Совет. Для удобства шпаклевания с кромок гипокартона снимается фаска под углом 22° где-то на 2/3 толщины листа монтажным ножом.

Монтаж гипсокартона

Крепятся листы гипсокартона к несущему профилю с помощью небольших саморезов («клопов») с шагом в 170 мм. Расстояние от края листа – от 15 мм. При этом головки шурупов утапливаются в основание листа на 1 мм. По дуге полосы гипсокартона ложатся недостаточно ровно, поэтому их следует смачивать и укладывать с помощью игольчатого валика. При этом следует использовать не обычный, а более тонкий реставрационный гипсокартон толщиной 8 мм.

Совет. Для получения ровного изгиба лист нужно разрезать не вдоль, а поперек.

Приспособления для гибки гипсокартона

Для крепления точечных светильников в гипсокартоне с помощью электродрели проделываются отверстия. Держаться источники света будут за счет собственных зажимов.

Отверстия для светильников

Все стыки листов гипсокартона, а также отверстия от саморезов обрабатываются грунтовкой, а затем дважды шпаклюются. Вначале на слой шапклевки накладывается армирующая лента и вдавливается шпателем. После высыхания первого слоя стыки шпаклюются вторично и затираются.

Схема крепления подвесного потолка

Видео по теме: Двухуровневый потолок из гипсокартона
