Ремонт домашнего водонагревателя своими руками

Как сделать ремонт водонагревателя своими руками: доступные для домашнего мастера методы

Электрический бойлер – эффективное решение проблемы горячего водоснабжения для частного дома. Такое оборудование, впрочем, как и любое другое, периодически ломается.

При желании можно выполнить ремонт водонагревателя своими руками, при условии, что поломка несложная. А вот серьезные поломки придется устранять в сервисном центре.

В этой статье разберем распространенные типы поломок и приведем рекомендации по их устранению, что позволит справиться с ремонтом любому более-менее опытному мастеру.

Принцип работы водонагревателя

Чтобы минимизировать проблемы с прибором, следует изучить его устройство и принципы работы. Обычно в частных домовладениях используются не проточные, а накопительные модели, которые позволяют использовать электроэнергию более эффективно. Такой прибор состоит из бака-теплообменника, внутри которого установлен нагревательный элемент – ТЭН, подключенный к электропитанию.

Важная часть устройства – терморегулятор. Этот элемент позволяет поддерживать постоянную температуру воды внутри накопителя. Вода поступает по трубам в теплообменник. Если ее температура слишком низкая (а так оно обычно и бывает), то терморегулятор подает сигнал и включает ТЭН.

Вода нагревается, пока не достигнет необходимой температуры. После этого терморегулятор срабатывает снова и отключает нагревательный элемент. Горячая вода отбирается из бака и заменяется холодной, процесс нагрева повторяется снова и снова. Это общая схема устройства и работы обычного накопительного водонагревателя.

Также среди потребителей популярны проточные водонагреватели, которые представлены на рынке в широком ассортименте. Такие модели устроены несколько иначе. Они нагревают не статичный объем воды, а поток. В них используются более мощные нагревательные элементы, которые начинают работать, когда воду включают, и останавливаются, когда ее выключают.

Чтобы более подробно изучить работу и устройство конкретной модели, нужно внимательно познакомиться с сопровождающей ее технической документацией.

Бак нагревателя представляет собой прочную емкость из нержавеющей стали, толщиной один или два миллиметра. Как ни устойчив этот материал к коррозии, все же эти процессы периодически возникают и развиваются, что приводит к протеканию воды из устройства. Одна из распространенных причин таких поломок – электрокоррозия.

Чтобы ее предотвратить, нужно регулярно, т.е. ежегодно заменять установленный внутри магниевый анод. Этот элемент предназначен именно для предотвращения электрокоррозии. Со временем он изнашивается, а владельцы накопительных баков упускают из виду замену этой важной детали.

В результате бак, исправно служивший некоторое время, вдруг начинает протекать. Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла.

Повреждения наружной оболочки и утеплителя происходят редко, обычно это бывает из-за неосторожного обращения с устройством. Трещины и сколы на корпусе водонагревателя могут и не нарушить его работу, но это приведет к ухудшению свойств теплоизолятора, и негативно отразится на функционировании прибора в целом.

Трубы входа для холодной воды и выхода – для горячей обычно не доставляют никаких проблем, если монтаж накопительного или проточного нагревателя выполнен правильно.

Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора.

Иногда используют и третий термостат, который определяет исправное состояние ТЭНа. В любом случае сломанный термостат придется полностью заменить. Различают капиллярные, стержневые и электронные типы термостатов. Конструкция у них разная, но принцип их работы аналогичен.

Изолирующая прокладка служит не только для уплотнения соединения элементов водонагревателя, она также необходима в качестве электрического изолятора. Этот элемент рекомендуется заменять регулярно при каждом техническом обслуживании водонагревательного прибора.

Терморегулятор показывает, до какой именно температуры нагрета вода внутри прибора. Если этот элемент сломается, водонагреватель все равно будет исполнять свои функции, хотя данные о степени нагрева поступать не будут.

Распространенные поломки и способы ремонта

Далее рассмотрим наиболее часто встречающиеся проблемы с водонагревателем и приведем способы ремонта при каждой из поломок.

Проблема #1 — неисправность ТЭНа

Поломка ТЭНа – характерная проблема и для проточных, и для накопительных водонагревателей. Этот элемент работает под высокой нагрузкой и поэтому быстро изнашивается. Если электропитание подключено, но вода в баке не нагревается, скорее всего, проблема возникла именно с ТЭНом.

Для начала следует проверить, поступает ли электричество к нагревательному элементу и терморегулятору. В местах подключения кабеля проверяют наличие напряжения тестером.

Если напряжения нет, возможно, нужно заменить сам кабель или проверить, не отключена ли электроэнергия по всему дому.

Если же электричество есть и кабель исправен, то проблемы возникли с ТЭНом, который придется заменить, или с термостатом. Чтобы разобраться, что именно сломалось, нужно снять термостат и проверить его тестером.

Тестирование исправности ТЭНа производится следующим образом. Сначала шкалу измерения прибора выставляют на промежуток 220-250 В. Затем замеряют сопротивление на клеммах, соединяющих нагревательный элемент с электросетью.

Если напряжение имеется, следует отсоединить ТЭН от сети и проверить потенциал на клеммах нагревательного элемента. Отсутствие реакции тестера покажет, что прибор неисправен. Если же реакция есть, нужно продолжить диагностику.

Сначала следует отключить водонагреватель от электропитания. Затем нагревательный элемент отсоединяют от термостата таким образом, чтобы контакты ТЭНа остались не изолированными.

К ним прикладывают контакты тестера и смотрят реакцию. Если она есть – ТЭН исправен, если же нет – нужно заменить ТЭН. При этом не имеет значения, какие именно цифры выдает тестер, важно только наличие или отсутствие реакции.

Эти методы определения неисправностей подходят как для накопительных электрических водонагревателей, так и для моделей проточного типа.

Проблема #2 — поломка термостата

Чтобы проверить исправность снятого с водонагревателя термостата, нужно установить ручку регулировки на максимум и произвести измерение на входе и выходе прибора. Если стрелка тестера остается спокойной, т.е. ее положение не изменяется, значит, термостат неисправен и нуждается в замене.

Если же стрелка отклоняется, то нужно продолжить тестирование. Теперь следует выставить на термостате минимальное положение и приложить измерительные щупы тестера на контактах. В одиночку продолжить диагностику будет непросто, щупы придется зафиксировать или попросить кого-нибудь удерживать их какое-то время в правильном положении.

После этого нужно взять зажигалку и нагреть кончик термодатчика. Если сработает термореле, то цепь разомкнется, а сопротивление на шкале тестера резко пойдет вниз, то термореле также можно считать исправным. Если же система не реагирует на нагрев, значит, этот элемент испорчен и нуждается в полной замене.

Иногда водонагреватель может прекратить работу из-за срабатывания предохранительного клапана в результате опасного перегрева устройства. Достаточно правильно отрегулировать работу прибора, чтобы он начал работать в обычном режиме.

Проблема #3 — неисправность платы управления

Если проверка показала, что и ТЭН, и терморегулятор исправны, скорее всего, проблемы возникли с платой управления. Отремонтировать в домашних условиях такой элемент практически невозможно.

Придется заменить новым, при этом придется воспользоваться помощью специалиста, который поможет настроить электронное оборудование. Чаще всего нужно просто обратиться в сервисный центр, где нужный элемент подберут и правильно установят.

Проблема #4 — протечка бака

Протечка бака – серьезная проблема, исправить которую самостоятельно удается не всегда. В некоторых моделях придется заменить или бак, или весь нагреватель.

Иногда место протечки можно запаять, но при этом нужно позаботиться о восстановлении целостности наружного корпуса и слоя теплоизоляции. Обычно такие меры недостаточны и недолговечны, вскоре протечка возникнет снова.

Бак водонагревателя чаще всего протекает, если:

• произошло повреждение внутреннего бака;
• испортился нагревательный элемент;
• прохудилась прокладка.

Если вода течет в месте крепления нагревательного элемента, возможно, ремонтировать собственно бак и не придется. В этом месте устанавливают специальную прокладку, течь может быть вызвана ее повреждением. Прокладку заменяют и таким образом решают проблему.

Протечка бака водонагревателя обычно возникает из-за небрежного отношения или несвоевременного технического обслуживания, которое включает также замену магниевого анода. Еще одна распространенная проблема – отсутствие заземления. Это тоже может привести к развитию коррозионных процессов и возникновению течи.

Если нужно заменить прокладку или ТЭН, лучше всего сначала демонтировать неисправный элемент, чтобы взять его с собой и подобрать точный аналог. Приобретение деталей “на глазок” может привести к ненужным расходам. Выполнить такую замену относительно не сложно.

Но если проблемы возникли с баком, придется, как минимум обратиться в сервисный центр. Сразу же необходимо найти документы на водонагреватель и уточнить гарантийные сроки и условия обслуживания.

Рекомендации по ремонту в домашних условиях

Независимо от характера поломки перед началом ремонтных работ сначала нужно отключить подачу электроэнергии, снять защитную крышку, отсоединить провода, трубы и слить воду.

Настенные модели обычно снимают с кронштейнов. Защитная крышка, скрывающая место подключения электропроводов и крепление нагревательных элементов, может иметь различное положение в зависимости от модели.

На устройствах горизонтального типа такой элемент обычно находится слева, на вертикальных нагревателях – внизу, а на моделях небольшого размера – впереди. В некоторых устройствах сначала нужно открутить основной крепежный болт, расположенный по центру. Иногда этот элемент скрыт под декоративной наклейкой.

После этого нужно аккуратно удалить термостат, а затем вынуть трубки термодатчика. С ними нужно обращаться очень бережно. Если целостность трубочки термодатчика будет нарушена, из них вытечет жидкий наполнитель. В результате водонагреватель придется просто выбросить, и купить новое устройство.

Если на корпусе имеются наклейки, на которых указан заводской номер, их нужно обязательно сохранить, даже если она мешает при обслуживании и ремонте изделия. Это может повлиять на выполнение производителем гарантийных обязательств, а также облегчить работу сотрудникам сервисного центра.

Основные правила обслуживания прибора

Для длительной и беспроблемной работы водонагревателя важно соблюдать правила его эксплуатации и обслуживания. В противном случае поломки неизбежны.

О том, что в работе устройства возникли проблемы, могут свидетельствовать какие-то изменения в режиме его работы:

• увеличение времени нагрева воды до заданной температуры;
• появление необычных звуков, сопровождающих работу прибора;
• возникновение посторонних примесей в водопроводной воде, изменение ее цвета, запаха или вкуса.

Если наблюдается хотя бы один из этих признаков, следует сразу же провести очистку водонагревателя.

Для этого придется выполнить следующие операции:

1. Отключить прибор от электропитания.
2. Убрать защитную крышку.
3. Разъединить контакты электропроводов.
4. Перекрыть поступление холодной воды.
5. С помощью шланга удалить из бака остатки воды.
6. Отвинтить болты, которые удерживают нагревательный элемент.
7. Вынуть ТЭН и очистить его от накипи.
8. Очистить внутреннюю часть накопителя от грязи и частичек накипи.
9. Тщательно промыть устройство.
10. Проверить исправность магниевого анода.
11. Если необходимо, сразу заменить этот элемент.
12. Дождаться полного высыхания очищенного бака.
13. Установить на место ТЭН.
14. Выполнить обратную сборку устройства.
15. Проверить надежность всех креплений.
16. Подключить водонагреватель к электропитанию.
17. Проверить наличие заземления.

ТЭН из бака следует вынимать аккуратно, болты могут оказаться слишком неподатливыми, иногда нагревательный элемент трудно вынуть из-за слишком большого слоя накипи.

Очистку ТЭНа выполняют механическими или химическими средствами, как и удаление загрязнений из бака. Если внутри устройства обнаружено большое количество накипи, следует подумать о пересмотре режима работы водонагревателя.

Такое явление часто наблюдается, когда прибор длительное время работает на максимальной мощности. Рекомендуется устанавливать максимальную температуру нагрева не выше 60 градусов, чтобы увеличить срок эксплуатации прибора и сократить количество поломок.

Если корпус нагревательного прибора бьет током, возможно, произошла деформация и разрыв ТЭНа или же имеются поломки в системе управления.

Выводы и полезное видео по теме

Подробное видео по диагностике состояния, обслуживанию и самостоятельному ремонту бытовых водонагревателей можно посмотреть здесь:

Отремонтировать водонагреватель не так уж сложно, если речь идет о замене некоторых его элементов. В случае серьезной поломки разумнее будет обратиться в специализированный сервисный центр. Правильная эксплуатация прибора и его своевременное техническое обслуживание избавят от множества проблем и расходов.

Вы длительное время занимаетесь ремонтом водонагревателей и хотите дополнить наш материал полезными советами и профессиональными секретами по устранению различного рода поломок? Или вы впервые столкнулись с неисправностью и никак не можете обнаружить ее причину? Пишите свои комментарии, задавайте вопросы, делитесь своим мнением внизу под статьей.

Методы ремонта водонагревателей на дому

Водонагреватели являются незаменимыми помощниками в быту, но работа этих устройств не вечна, как и всех бытовых приборов. Причины поломки могут быть самыми разными: засорение водонагревателя отложениями из-за жесткости воды, перегорание нагревательного элемента и другие. Решить проблему можно в сервисном центре, но многих интересует вопрос, как провести ремонт сломанного водонагревателя на дому?

Бытовые приборы для нагрева воды

Примерно третья часть населения России используют различного вида бойлеры в качестве основного нагревания воды — к ним относятся не только жители частного сектора, но и домовладельцы загородных коттеджей, а также простые квартиросъемщики в городских многоэтажках. Водонагреватель считается самым простым аппаратом для быстрого нагревания воды: на предприятиях общественного питания их используют для быстрого получения больших объемов горячей воды для различных нужд в диапазоне 60—90 0 C. Это позволяет качественно мыть посуду, овощи, фрукты, проводить профилактическую обработку рабочих мест для разделки мясных продуктов и различных подсобных помещений.

1. По конструкции водонагреватель может быть настольного и напольного размещения, крепиться к стене помещения.
2. По рабочему циклу их подразделяют на агрегаты непрерывного или периодического действия.
3. Нагревательными элементами в них могут быть электрические ТЭН, газовые горелки или водяной пар.

Во многих городских квартирах источником горячей воды является газовая колонка, с помощью которой жильцы быстро нагревают воду и используют ее для своих нужд. Из-за плохой работы центрального водоснабжения горячей водой многие квартиросъемщики устанавливают электрический водонагреватель большой емкости — бойлер минимум на 80 литров, которого вполне хватает на небольшую семью. Такой бойлер оборудован довольно мощными ТЭН, нагревающими воду и поддерживающими оптимальную температуру, устанавливаемую пользователями.

В мире не существует сверхнадежных бытовых приборов — ремонт водонагревателей считается специалистами неотъемлемой частью их режима эксплуатации. Есть неполадки, которые каждый пользователь может устранить самостоятельно, но существуют и такие, когда без участия опытного мастера вам просто не справиться. В домашних условиях можно проводить мелкий ремонт кипятильников и водонагревателей, при более сложных случаях лучше обратиться к профессионалу.

Накопительный бойлер

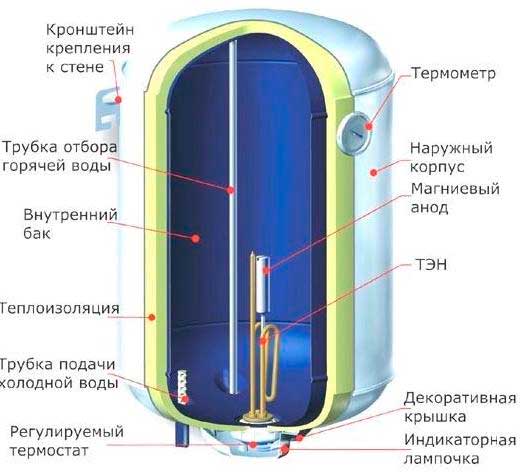

Прежде чем приступать к мелкому ремонту различной марки бойлеров, домашний умелец должен знать устройство установленного аппарата. Как правило, накопительный бойлер состоит из таких элементов:

1. Температурный датчик показывает количество воды и ее температуру. Бегающая стрелка и шкала — вот основные элементы простейшего прибора, но современные дорогие агрегаты могут иметь цифровую панель. При поломке этой детали функциональность аппарата не нарушается.
2. Слой теплоизоляции обеспечивает постоянную температуру внутри изделия
3. Труба отбора — с ее помощью нагретая вода попадает в систему домашнего трубопровода.
4. Наружный кожух может быть изготовлен из металла или пластика.
5. Бак — емкость из нержавейки, толщина стенок не менее 2 мм.
6. ТЭН — электрический нагревательный элемент.
7. Труба подвода — через нее бак наполняется холодной водой.
8. Анод из магния, осуществляющий защиту тена от возможной коррозии.
9. Термостат или терморегулятор. Именно с его помощью происходит автоматическое нагревание воды, в бюджетных моделях применяется два таких устройства, более дорогие модели используют три термостата. Эти детали не ремонтируются и подлежат замене аналогичными деталями по всем характеристикам.
10. Уплотнительные прокладки устанавливаются в месте соединения, отвечают за герметичность, при износе меняются на новые.
11. Электронные платы осуществляют контроль нагревания воды, управляют всеми функциями водонагревателя.

Нагреватели проточного типа имеют сходное устройство, но у них нет бака, а ТЭНы стоят более мощные, чтобы быстро нагреть воду. Поэтому ремонт таких водонагревателей будет несложно сделать своими руками.

Водонагреватель проточного типа

Неполадки и методы их локализации

При появлении запаха гари, когда был слышен громкий хлопок или нехарактерный для тихой работы изделия треск, немедленно отключите от сети водонагреватель и начинайте методический поиск неисправности. Скорее всего, это перегорел нагревательный элемент — его надо заменить, починить не удастся. Как почистить ТЭН от накипи в домашних условиях есть подробное видео:

Мало горячей воды

Иногда при первом включении бойлера не хватает объема поступающей горячей воды. Происходит это потому, что перепутали патрубки подвода и отвода воды. Отремонтировать такую неисправность очень просто: поменяйте их местами, и поток нагретой воды увеличится.

Индикатор не горит

Если аппарат подключен к сети, но лампочка не горит, а бойлер не греет воду, то проверьте с помощью специального прибора наличие напряжения нагревательного элемента. Омметр нужно подключить к проводам, если ТЭН никак не реагирует, то надо его менять.

Когда напряжение есть, но все равно не работает ТЭН — то замените термостат, потому что он не ремонтируется. Если он исправен, прогреваем его корпус — реле разомкнет цепь, подключенный тестер это зафиксирует.

На этом видео опытный мастер показывает поэтапный ремонт бойлера марки Поларис:

Протечка бака

Специалисты относят такую неисправность бойлера к распространенным отказам. Ремонт не производится — это зависит от объективных причин:

• нельзя отделить бак от внешней оболочки;
• заварить протечку на двух оболочках нельзя — внешнее покрытие эмалевое и сварка ее испортит.

Если в вашей модели не предусмотрена замена бака, а он потек, то надо покупать новый бойлер.

Когда вода подтекает внизу соединительного фланца, работающий бойлер можно реанимировать путем замены прокладки, но надо приобрести абсолютно идентичную, чтобы надежно локализовать протечку.

Греется вилка

На вопрос, почему вилка нагревается, есть простой ответ: это весьма мощное изделие, а розетка может иметь меньшую мощность. Вилка греется из-за разболтавшихся контактов, что легко проверить визуально, сняв крышку.

Нагреваются трубы подвода воды

Это первый сигнал — не работает обратный клапан, хотя даже по названию он должен задерживать протечку горячей воды. Возможно, при монтаже его установили не той стороной. Попробуйте перевернуть клапан — если устройство будет работать нормально, оставить так, при отказе заменить.

Газовые водонагреватели

Чтобы сделать в домашних условиях ремонт любого газового водонагревателя, надо знать из каких частей он состоит, и принцип его работы. Эти устройства по виду напоминают кухонный шкафчик, только сделанный из железа и покрытый эмалью. Внутри находятся газовые горелки и теплообменник, снизу имеется подвод воды и газа, а также труба отвода горячей воды. Нагрев воды происходит после открытия крана в ванной или на кухне: открывается клапан подачи газа на горелки, пьезоэлемент осуществляет его поджог. Сгорая, газ нагревает воду, циркулирующую по трубам из меди снаружи теплообменника. Все продукты горения выводятся наружу через дымоход.

Все аналогичные устройства делятся по типу осуществления розжига:

• ручного управления — встречаются все реже в основном в домах старинной постройки;
• с пьезоэлементом — включается при помощи кнопки;
• электронные.

Первый вариант — это уже глубокая старина. Сначала включаем газ, потом вручную поджигаем запальное устройство, открываем воду и передвигаем рукоятку регулировки поступления газа или специальный поворотный вентиль в нужное положение. Чтобы пользоваться такой колонкой, надо знать порядок включения и выключения — иначе можно сжечь теплообменник.

Сегодня население использует колонки безопасной конструкции, сделанные по второму варианту или полностью автоматизированные, когда пользователю достаточно открыть в смесителе кран с горячей водой.

Электронное управление выполняет все действия без вмешательства пользователя. Автоматика обнаруживает падение давления в изделии: дает команду на подачу газа в горелки с одновременным формированием искры, запальное устройство срабатывает, а далее процесс идет аналогично, как и в устройствах с ручным управлением. Выключение происходит автоматически, стоит только перекрыть подачу горячей воды — давление внутри теплообменника восстанавливается, подача газа прекращается и электроника переводит колонку в режим ожидания.

В изделиях с ручным управлением по второму варианту запальное устройство работает постоянно, поэтому повторное включение будет уже в автоматическом режиме, но перед этим надо выставить желаемый режим, повернув поворотный механизм на нужное деление. Профилактический ремонт и чистку теплообменника можно делать самостоятельно, но если произошел отказ электроники, то лучше вызвать мастера по ремонту газовых колонок — это будет дешевле, чем покупка новой бытовой техники.

Инструкция по ремонту водонагревателя и как разобрать своими руками

Установка водонагревателя в частной квартире, загородном доме и в других помещениях упрощает ряд бытовых задач. В случае механического повреждения либо нарушения правил эксплуатации может возникнуть потребность в ремонте водонагревателя.

Конструкция и принцип работы

Электрический водонагреватель представляет собой прибор, предназначенный для автономного обеспечения недвижимого объекта горячей водой. Часто владельцы квартир в многоэтажных домах устанавливают нагреватели, чтобы свободно пользоваться водой в периоды планового отключения централизованного горячего водоснабжения. Принцип работы зависит от конкретной разновидности оборудования, поэтому при выборе нужно предварительно ознакомиться с техническими характеристиками.

Проточный

Нагреватели проточного типа подходят для использования в случае редкого и непродолжительного отключения подачи горячей воды. Жидкость проходит через нагревательный элемент и становится теплее, поэтому прибор способен выдавать любое количество воды без ограничений. При этом важно учитывать, что вода будет теплой, а не горячей, и не будет возможности подключить несколько кранов одновременно.

Как правило, проточные конструкции находят оптимальное применение на кухне.

Накопительный

Накопительная модель отличается увеличенными габаритами и изготавливается в форме бака, подключенного к трубам. Холодная вода сначала поступает в бак, а затем внутри нагревается до заданной температуры. Бытовые накопительные нагреватели ценятся за следующие характеристики:

• экономичный расход жидкости;
• возможность всегда иметь запас горячей воды с температурой в пределах 60-90 градусов;
• простота эксплуатации и выбора температуры нагрева;
• универсальное назначение — установка возможна в доме, офисном помещении, на даче.

Распространенные поломки и методы их ремонта своими руками

Столкнуться с неисправностями оборудованиями можно в случае заводского брака, внешнего механического воздействия, неправильной эксплуатации. Большую часть поломок можно устранить самостоятельно, следуя пошаговой инструкции. Чтобы получить общее представление о возможных проблемных ситуациях, стоит ознакомиться с наиболее распространенными разновидностями поломок.

Неисправность ТЭНа характерна для всех моделей проточных и накопительных водонагревателей. Данный элемент функционирует под высокой нагрузкой и в результате изнашивается за короткий промежуток времени. Если оборудование подключено к электричеству, но жидкость не нагревается, требуется провести диагностику ТЭНа. Показатель напряжения в местах подключения кабеля проверяют с помощью тестера.

Если электричество поступает и кабель находится в исправном состоянии, потребуется извлечь ТЭН для дальнейшей проверки и ремонта.

Способ крепления ТЭНа внутри устройства зависит от компании-изготовителя. Во многих бойлерах достаточно открутить крепежную гайку стандартным ключом и убрать металлический уголок. Сначала крышку с ТЭНом слегка погружают внутрь, а затем переворачивают и вынимают боком, поскольку он имеет изогнутую форму.

Очистка

Вытянув нагревательный элемент из конструкции и обнаружив на нем следы накипи, следует провести очистку. Самым надежным вариантом является химическая очистка. Для удаления накипи спираль помещают в раствор горячей воды с лимонной кислотой либо уксусной эссенцией. На 2 л жидкости используют 50 г лимонной кислоты или 100 мл уксуса.

Также можно использовать для борьбы с накипью специализированные средства, которые продаются в магазинах бытовой химии. При большом количестве накипи она полностью растворится в течение суток. Для ускорения процесса допускается залить раствор в металлическую емкость, поместить внутрь спираль и поставить на слабый огонь. Завершив очистку, требуется промыть ТЭН и установить на прежнее место.

Замена

Если очистка накипи не помогла устранить проблему, может потребоваться замена элемента. Прежде чем разобрать прибор, нужно перекрыть подачу воды. Как правило, кран для отключения напора находится рядом с бойлером. В случае его отсутствия стоит перекрыть стояк. После этого замену выполняют согласно следующей инструкции:

• сливают всю жидкость из бака, если используется накопительная разновидность;
• отключают устройство от электропитания;
• демонтируют защитную панель, воспользовавшись отверткой;
• проверяют напряжение на клеммах при помощи фазометра;
• снимают нагревательный элемент с креплений и вынимают его из корпуса;
• устанавливают новый ТЭН.

Чтобы не запутаться в последующей сборке конструкции, рекомендуется делать фотографии рабочего процесса. Поставив новую деталь, сборку выполняют в обратном порядке. Завершив работу, следует проверить оборудование на подачу холодной воды, поскольку из-за непрочной фиксации может произойти течь. Если проблем не возникнет и весь воздух выйдет через кран включения горячей воды, можно подключить устройство к сети и начать эксплуатацию.

Термостат

Для проверки исправности снятого с водонагревателя термостата ручку регулировки передвигают до предела и проводят измерение с помощью тестера на входе и выходе прибора. Если стрелка на тестера статична, значит, термостат сломан и требуется замена элемента. При отклонении стрелки нужно продолжать диагностику, выставить минимальное значение и приложить щупы тестера к контактам. Затем конец термодатчика нагревают. Понижение сопротивления на шкале тестера свидетельствует об исправности, а в противном случае также проводится замена.

Важно учитывать, что прибор может в автоматическом режиме прекратить функционирование из-за активизации предохранительного клапана в результате сильного перегрева.

В данной ситуации для восстановления стабильной работы прибора нужно правильно отрегулировать уровень температуры.

Неисправность электронного блока управления

Если диагностика водонагревателя показала, что ТЭН и термостат находятся в исправном состоянии, вероятно имеются проблемы с платой управления. Самостоятельно отремонтировать электронный блок в бытовых условиях крайне затруднительно, поэтому лучше выполнить замену.

При установке нового электронного блока управления водонагревателя потребуется воспользоваться помощью специалиста. Это связано с необходимостью настройки электронного оборудования. Оптимальным способом решения проблемы является обращение в сервисный центр компании, выпустившей водонагреватель. Сотрудники сервисного центра подберут необходимый для водонагревателя элемент и грамотно выполнят установку за короткие сроки.

Протечка бака

Наличие протечки — сложноустранимая проблема, из-за которой часто требуется поменять весь бак водонагревателя. В ряде ситуаций место протечки удается запаять, но при этом важно обеспечить целостность наружного корпуса и теплоизоляционного слоя. При этом часто такие меры носят временный характер, и протечка водонагревателя возникает повторно. Протечка бака возникает по следующим причинам:

• механическое повреждение водонагревателя;
• некорректное функционирование нагревательного элемента;
• истирание изоляционной прокладки.

Если вода протекает в месте крепления нагревательного элемента, достаточно установить специальную прокладку, поскольку течь может быть спровоцирована ее повреждением. Нужно приобрести новую прокладку и разместить ее на месте старой. Перед покупкой новой прокладки рекомендуется предварительно проверить размеры, что приобрести аналог.

В ситуациях, когда осмотр и профессиональная диагностика водонагревателя указывают на механические повреждения бака, стоит обратиться в сервисный центр. Использовать бак водонагревателя с протечкой нельзя, поскольку это может спровоцировать возникновение новых поломок.

В каких случаях стоит обращаться к специалистам

Воспользоваться помощью специалистов сервисного центра рекомендуется при обнаружении поломок водонагревателя, которые сложно удалить самостоятельно. Также обратиться за помощью следует при неуверенности в собственных силах. Ремонт либо замена внутренних компонентов водонагревателя в сервисном центре проводятся с гарантией качества, что является дополнительным преимуществом.

Советы и рекомендации

Чтобы продлить эксплуатационный период оборудования, стоит приобретать его только у проверенных изготовителей. После покупки водонагревателя стоит внимательно ознакомиться с инструкцией по использованию, что поможет не допустить распространенных ошибок.

Для повышения качества воды, поступающей внутрь бака водонагревателя, следует поставить очистные фильтры. Устранить примеси из жидкости позволяют многоступенчатые очистительные приспособления.

Ежегодно рекомендуется устраивать профилактический осмотр водонагревателя. Периодическое техобслуживание позволяет своевременно обнаружить проблему и заняться ее устранением, не затрачивая большое количество времени и денег.

Правила ухода и эксплуатации

Основным правилом использования водонагревателя является периодическая замена магниевого анода. Элемент представляет собой антикоррозионный стержень, который защищает внутреннюю колбу от появления ржавчины. Период службы анода зависит от разновидности водонагревателя и составляет от 3 до 8 лет. Также уход за оборудованием предполагает консервацию прибора на зиму при использовании на даче. Это связано с тем, что при замерзании вода будет превращаться в лед, и возникнет риск повреждения бачка.

Ремонт водонагревателей своими руками

Большинство водонагревателей имеют типовое устройство и подлежат ремонту в домашних условиях своими руками, с применением инструмента, который всегда в наличии у домашнего мастера. Мы подготовили для вас подробное руководство, которое поможет вам научиться обслуживать и ремонтировать водонагреватели.

Типовые причины неисправностей

Момент, в который водонагреватель выходит из строя, всегда самый неподходящий. Однако даже в домашних условиях большинство неисправностей легко устранимы. Справедливо это как для простейших баков, так и для нагревателей с двойными емкостями и электронным управлением.

Чаще всего выходит из строя нагревательный элемент. Бак не подает признаков жизни, световой индикатор не включается и, хотя термостат характерно щелкает, давая команду на включение, вода остается холодной. В этой ситуации для вас наиболее сложным будет найти подходящий к бойлеру ТЭН и ремонтный комплект. Симптомы не всегда однозначны: иногда и сама индикаторная лампочка может выйти из строя при полностью работающем ТЭН’е, поэтому следите за температурой.

Нарушение герметичности бака — тоже часто встречающийся дефект. Как правило, это связано с непригодностью уплотнительной манжеты, которой закрывается техническая горловина бойлера. Неисправность сопровождается очень малым просачиванием воды, что часто остается незамеченным для владельца и внутри технического отсека постепенно нарастает корка извести и окислов. Если дело не дошло до разрушения стенок бака, проблема решается обычной чисткой и перепаковкой горловины с заменой магниевого анода.

Наиболее опасен выход из строя термостата, из-за чего водонагреватель попросту отказывается включаться или, что хуже, не выключается по достижению заданной температуры. При отсутствии клапана сброса давления последнее может привести к очень и очень плачевным последствиям.

Разборка водонагревателя

Рекомендуется следовать одному простому правилу: если бойлер имеет малейшие признаки неисправности, лучше выполнить полную разборку и комплексную ревизию. Для этого нужно спустить воду через патрубок подачи холодной воды, открыв «горячий» кран для подсоса воздуха. При правильной гидротехнической обвязке бойлера такая возможность всегда предусматривается. Распакуйте присоединительные фитинги и отпустите гайки анкерного крепления, чтобы приподнять бак вверх и снять его со стены.

Водонагреватели классической формы обслуживаются с нижней стороны. Сперва нужно снять защитный кожух блока управления, выкрутив несколько саморезов и отстегнув защелки. Задача достаточно тонкая: мало того, что некоторые винты крепления могут быть скрыты под наклейками, ручкой регулятора или шильдиком, так еще и хрупкие клипсы расположены далеко не в очевидных местах.

Внутри блока находится электрическая разводка: красный и синий провод, оконцованные клеммами, снимаем с контактов ТЭН’а, желто-зеленый отсоединяем, скрутив гайку заземления на корпус. Следом за ними отключаем провода термостата и регулятора температуры, снимаем тепловой проводник, который иногда выполнен в виде обычного однопроволочного медного провода.

Разделив бак и электрическую часть, скручиваем гайки крепления технического фланца. После их удаления нужно поднатужиться и оторвать фланец от горловины, прикипеть он может капитально. Бак при этом должен находиться в перевернутом положении, чтобы остатки воды не вытекли на пол.

Когда фланец вместе с навешенными на него устройствами будет извлечен, вы наглядно сможете оценить качество водопроводной воды. Соскребите основную часть грязи с функциональных элементов прямо в бак и отложите до поры, к ТЭН’у и аноду вернемся несколько позже.

У стильных и современных баков роль защитного кожуха выполняет нижняя часть корпуса. Панели индикации и управления, встроенный термометр — это вспомогательное оборудование, не имеющее прямого отношения к функционированию, при выходе из строя они меняются модульно.

Починка электрической части и термостата

Диагностировать большинство неисправностей электрической схемы можно сразу, как только отстегнут защитный кожух. Мультиметром в режиме измерения напряжения проверяем наличие потенциала на клеммах ТЭН’а, убеждаясь в правильной работе схемы подключения. Воды в баке нет, поэтому подаем напряжение на ТЭН не более чем на 3–5 секунд. Итак, если напряжение есть, а нагрева нет — сгорел ТЭН, если напряжение отсутствует при включенном термостате — неисправна электрическая часть. Следуя от нагревательного элемента к проводу питания, ищите заветные 230 В в ключевых точках коммутации и определите неисправную часть схемы.

Начнем с ТЭН’а: в режиме измерения сопротивления касаемся щупами контактных пластин. Сопротивление, в зависимости от мощности, должно находиться в пределе 15–60 Ом. Обратите также внимание, что встречаются комбинированные нагревательные элементы с несколькими спиралями и, соответственно, с несколькими парами выводов.

Если элемент признан пригодным, проблема кроется, скорее всего, в управляющем термостате. Это устройство имеет кнопку принудительного включения. Если при нажатии на нее происходит подача напряжения на ТЭН или кнопка упорно отказывается нажиматься, неисправность кроется здесь. Термостат можно снять, отщелкнуть корпус и попытаться восстановить заклинивший механизм, принцип работы которого вполне очевиден. Но эти устройства копеечные и проще включить новую запчасть в ремонтный комплект.

Все места с разъемным электрическим контактом нужно очистить от следов коррозии, поджать пассатижами клеммы соединений и восстановить местами оплавившуюся изоляцию.

Отмывка бака

Ремонт бойлера включает добрую часть грязной работы. Заливая и сливая воду через горловину несколько раз, нужно удалить весь крупный мусор. Затем оценить, насколько плохо состояние бака, есть ли следы глубокой коррозии.

Бак нельзя чистить механически, особенно покрытый стеклоэмалью. Для этих целей предназначен широкий ряд щадящей химии, которая может иметь кислотно-травильный и щелочной принцип снятия отложений. Для баков с покрытием разница не принципиальна, а вот для незащищенной нержавейки будут предпочтительны средства с высоким Рh.

Чтобы ускорить процесс, можно использовать щетку с пластиковым ворсом. После отмывки бака визуально оцените состояние сварных швов, просто чтобы иметь представление, сколько бойлер еще может прослужить. Не забудьте также снять все отложения и ржавчину с горловины, иначе после паковки фланец даст течь.

Окончание ремонта и сборка

Собственно, на этом и заканчивается ремонт: определив неисправные детали, нужно приобрести замену и, в большинстве случаев, установить новую уплотнительную манжету. Выкрутите остатки магниевого анода и вкрутите новый. Нагревательный элемент, если еще рабочий, нужно ободрать от накипи и вернуть на место, либо заменить.

Крепятся ТЭН’ы обычно под широкую прижимную шайбу или сквозным проводом через уплотнительную цангу.

Манжета натягивается на горловину, следом идет установка фланца со всеми переустановленными элементами. Гайки затягиваем через одну или крест-накрест, добиваясь максимально плотного и равномерного прижатия по всем сторонам.

Вам остается только выполнить обратное подключение электрических контактов и проверить работоспособность бойлера, прежде чем вернуть его на место. Делать это лучше измерением тока при кратковременном включении, либо собрав схему на весу до запаковки фланца, погрузив ТЭН в ведро с водой.

Ремонт домашнего водонагревателя своими руками

На сегодняшний день в России используется более 25 миллионов электрических водонагревателей накопительного и проточного типа.

Схема подключения водонагревателя.

Согласитесь, внушительная цифра. Как и любой иной прибор, бойлер может выйти из строя и потребовать ремонт, будь то сгоревший ТЭН или отказавший термостат.

В этом случае может быть два выхода: обратиться к профессионалам, которые помогут быстро и, наверно, качественно, но при этом придется затратить крупную сумму денег, или провести ремонт бойлера своими руками. Причем второй вариант не так уж и страшен, даже для неопытного человека, нужно лишь внимательно ознакомиться с основными элементами водонагревателя, вооружиться подходящим инструментом и терпением и прочитать данную статью.

Уточним, что в данной статье рассматривается только электрический водонагреватель, связываться с газовыми приборами неопытному человеку не стоит: слишком велика цена ошибки. Так что знакомимся и проводим ремонт своими руками только электрического бойлера проточного или накопительного типа.

Для начала разберемся с основными элементами, на ИЗОБРАЖЕНИИ 1 показан обычный электрический водонагреватель накопительного типа. Проточный тип отличается не слишком сильно, просто в нем не предусмотрено наличие водяного бака, да и нагревательные элементы (ТЭН) более мощные.

Элементы водонагревателя

Итак, рассмотрим элементы типичных электрических водонагревателей. Под номером один обозначен терморегулятор. Он представляет собой шкалу со стрелкой или дисплей с цифрами, на которых отражается информация о температуре и количестве воды. Данный элемент бойлера не имеет какого-либо значения для самого агрегата, датчик предоставляет только информацию для пользователя, а его поломка не скажется на работе, так что в этом случае его ремонт не является такой уж необходимостью. Просто будет сложно определить температуру воды в бойлере.

Теплоизоляция бойлера так же вряд ли потребует ремонта, так как это просто внутренняя обшивка оболочки бака, берегущая тепло воды. Останавливаться на ней не станем, как и на самой внешней оболочке. Так как разрушить пластиковый или стальной корпус бойлера можно, только уронив конструкцию.

Еще один элемент, который вряд ли придется ремонтировать своими руками, — это выходная трубка для горячей воды, так же как и трубка подачи холодной воды.

Внутренний бак из нержавейки уже вполне может выйти из строя, он подвержен электрокоррозии и при толщине всего в пару миллиметров вполне может потечь. Но если бак изначально сделан качественно, а техобслуживание проходит регулярно, то беспокоиться не о чем. Техобслуживание заключается в своевременной замене магниевого анода, что не представляет больших трудностей. Этот элемент находится рядом с ТЭН и предназначен для его защиты от электрокоррозии. Если будете регулярно менять его, то срок службы всего агрегата существенно увеличится.

Еще одним важным элементом конструкции являются изолирующие прокладки. Их функция — обеспечить должную плотность прилегания и защитить от электрического воздействия. Такая прокладка ставится в месте соединения фланца, к которому крепится ТЭН и анод с баком.

А теперь рассмотрим два самых основных элемента конструкции, которые чаще всего и приходится ремонтировать, — это ТЭНы и термостаты.

Внутри емкости постоянно находится вода, поэтому существует риск размножения бактерий. В силу этого производители приборов делают баки из нержавейки или обрабатывает изделия титановым покрытием. Самый дешевый материал — стеклофарфор, а такие конструкции быстро приходят в негодность. ТЭНы бывают двух видов:

1. Мокрые. Находятся в непосредственном контакте с водой. Зачастую они представлены в виде пустотелых конструкций, внутри которых находится нагревательная спираль. Пространство вокруг элемента заполняют песком или другими веществами, имеющими высокую теплопроводность.
2. Сухие. Размещаются сбоку от бака. От контакта с водой его отделяет керамический кожух. Эти элементы считаются гораздо безопаснее мокрых. Это обусловлено отсутствием на них накипи, что минимизирует вероятность короткого замыкания.

Крепление ТЭНов бывает фланцевым, когда элементы прижимаются с помощью болтов, а также гаечным — детали оборудованы резьбой, фиксация осуществляется методом вкручивания. Зачастую нагревательные элементы бывают стальными или медными.

В нашем случае – детали стальные

Особенности различных конструкций

Прежде чем приступать к ремонту водонагревателя своими руками, нужно разобраться, к какому типу относится устройство. Существует несколько разновидностей:

Слово «бойлер» в переводе означает «котел». Из этого следует, что к таким изделиям относятся не только накопительные, но и проточные приборы.

Электрические нагреватели

Этот тип бойлеров считается наиболее популярным. Конструкция состоит из бака, теплоизоляционного слоя (зачастую используется пенополиуретан), а также верхнего кожуха.

Нагревательный элемент располагается внизу устройства. Вода греется до определенной температуры, которая заранее устанавливается на термостате, максимальное значение составляет +75°С.

Если забора воды не происходит, прибор поддерживает температурные показатели, включая и отключая ТЭН. Он оборудован защитой от перегрева, поэтому при достижении максимальных показателей устройство отключается.

Оптимальное значение температуры составляет +55°С, именно в таком эксплуатационном режиме конструкция прослужит дольше и сэкономит электричество.

Данный прибор наиболее распространен

Забор горячей воды осуществляется через трубку, которая располагается вверху прибора. Входное отверстие для холодной жидкости находится снизу устройства. Металлический бак защищает от коррозии специальный магниевый анод, имеющий определенный рабочий ресурс. Замену элемента необходимо производить один-два раза в год в зависимости от жесткости воды.

Системы косвенного нагрева

Такие изделия самостоятельно не вырабатывают тепловую энергию, нагрев воды осуществляется с помощью змеевика, в котором расположен теплоноситель.

Холодная вода поступает с нижней части прибора, выход горячей осуществляется сверху. Устройства косвенного нагрева могут обеспечить большим количеством горячей воды, в силу этого их часто устанавливают в больших домах. Принцип работы состоит в обмене теплом жидкостей с различными температурами. Чтобы на выходе было +55°С , нагрев производится до +80°С.

Процесс занимает много времени, эту особенность нужно учесть при выборе подходящего устройства. Как и электрические аналоги, косвенные оборудованы магниевым анодом. Конструкции бывают настенные или напольные, кроме этого, их можно подсоединить к двухконтурному газовому котлу. Более дорогие модели оснащены дополнительными электрическими нагревательными элементами, которые по мере надобности уменьшают время нагрева.

Газовые и проточные конструкции

Приборы, работающие на газе, бывают только настенными. Внутри конструкции присутствует теплоизоляционный слой. Сверху располагается дымоходный патрубок, а снизу — газовая горелка. Последняя является источником нагрева, кроме того, ей помогает теплооборот продуктов горения. Автоматическая электронная система осуществляет контроль и по мере надобности тушит газ. Колонка оборудована защитным анодом.

Газовые водонагреватели выдают большое количество горячей воды за короткий промежуток времени.

Проточные системы не накапливают жидкость внутри. Процесс нагрева происходит в момент открытия крана, когда устройства пропускают воду через себя. Конструкции работают как от газа, так и от электричества. Газовые изделия являются современными модификациями популярных газовых колонок.

Электрические системы осуществляют нагрев с помощью ТЭНов увеличенной производительности. Несмотря на малые габариты, изделия высокомощные, поэтому их область использования ограничена. Горячая вода поступает регулярно без перерыва на нагрев.

Газовые водонагреватели имеют больший КПД

Виды неисправностей и их причины

Есть множество причин выхода бойлеров из строя. Большинство из них можно исправить самостоятельно. Основные проблемы:

1. Устройство не греет воду. Причина может быть в выходе из строя ТЭНа или электрической системы. Если процедура нагрева занимает больше времени, чем обычно, это говорит о множественной накипи, которую нужно удалить. Кроме того, из-за отложений бойлер может чаще включаться/отключаться.
2. Перегрев воды — следствие поломки термостата.
3. Течь из-под фланца свидетельствует о повреждении емкости из-за механических действий или коррозии металла.
4. Если устройство постоянно шумит, возможно, на нагревательном элементе много накипи, или обратный клапан сломан.
5. Дисплей показывает ошибку. Некоторые приборы оснащены электронной системой, сбой в которой может произойти из-за скачков напряжения или поломки модуля.
6. Отсутствие подачи горячей воды говорит о поломке нагревательного элемента или термостата.
7. Горячая вода темного цвета свидетельствует о присутствии коррозии, появление которой может спровоцировать жесткая вода. Если бак поврежден, скорее всего, нужно приобрести новое устройство.
8. Нагреватель бьет током. Такая ситуация может случиться вследствие повреждения кабеля или разрыва ТЭНа.
9. Не включается или не выключается устройство — причина в выгорании контактов или оплавлении кнопок.
10. Постоянному перегоранию ТЭНов способствуют большое количество накипи или неправильная установка прибора.
11. Если в водонагревателе появился воздух, значит, износились прокладки или сломался обратный клапан.

Для выявления причины неисправностей и их устранения нужно провести ряд стандартных процедур, а именно: отключение прибора и сети, слив воды и демонтаж изделия.

Замена ТЭНа или анода

Если перегорели датчик температуры или нагревательный элемент, подошел срок замены магниевого анода. Сначала нужно отключить прибор от электросети, затем:

1. Снять пластмассовую крышку, отсоединить провода.
2. Перекрыть подачу холодной воды, отсоединить трубы.
3. Открутить крепежные винты, снять защитный кожух.
4. Убрать термодатчик и фланец.
5. Извлечь ТЭН аккуратно, чтобы не повредить резиновую прокладку.
6. Снять прибор со стены, поместить его в ванну, а затем направить внутрь шланг с водой, чтобы извлечь оставшуюся накипь. Для чистки нагревательного элемента в 2 л воды размешать 50 г лимонной кислоты. Держать в полученном растворе ТЭН до растворения отложений (10−12 часов).
7. Выкрутить магниевый анод и оценить его состояние. Если остался один штырь, заменить деталь.
8. После очистки вернуть детали на свое место. По мере надобности установить новый термодатчик.
9. Собрать конструкцию в обратном порядке. Особое внимание нужно обратить на состояние резиновых прокладок. Если они пришли в негодность, рекомендуется поменять их на новые, чтобы избежать протечек изделия после сборки.
10. Подключать изделие к электрической сети нужно после полного наполнения водой.

Устранение протечек

Если из прибора капает вода, причина может быть в износе уплотнительных прокладок или повреждениях емкости. В последнем случае ремонт нагревательных баков не имеет смысла, требуется покупка нового устройства. Если проблема в резиновых уплотнителях, нужно заменить их на новые.

Во время монтажа водонагревателя специалисты проводят установку запорных элементов. На вход холодной воды ставится обратный клапан, который регулируется при работе системы.

Защитный клапан располагают на трубе подвода холодной воды, следуя определенным рекомендациям:

1. Нельзя проводить монтаж запорной арматуры между вентилем и бойлером.
2. Для гибкого шланга нужно сделать специальное отверстие в канализационной трубе.
3. Для быстрого слива воды из прибора допустима установка шарового крана с тройником.
4. Протечка клапана может свидетельствовать о его выходе из строя. Исправить ситуацию поможет полная замена комплектующих.
5. Еще одной причиной течи может быть чрезмерное давление воды. Чтобы предотвратить это, оптимально установить регулятор, понижающий показатели до нормы.

Обслуживание приспособлений на газе

Эти конструкции подключаются к газо- и водопроводу. Со временем внутри может накапливаться нагар и накипь. Регулярные профилактические чистки и настройки помогут избежать поломки оборудования.

Чтобы почистить горелку, сначала необходимо раскрутить корпус и открутить трубки. Затем колонку демонтируют со стены и переворачивают.

С помощью резиновой груши влить уксус в емкость, а затем оставить прибор для очистки на 3−5 часов. По прошествии времени слить уксус, а затем вернуть изделие на место. Открыть кран для промывки водонагревателя от остатков грязи.

Провести визуальный осмотр радиатора на предмет копоти. Чтобы очистить горелку, первым делом нужно перекрыть газ, а затем убрать кожух. Пылесосом удалить всю грязь с поверхностей.

Полностью собрать нагревательный элемент, подключить коммуникации. Проверить работоспособность горелки. Если возникли проблемы, это может свидетельствовать о загрязнении форсунок. Чтобы очистить последние, нужно отключить подачу газа и провести процедуру очистки с помощью тонкой проволоки.

Водонагреватели — незаменимые устройства в современных реалиях. Приборы требуют должной эксплуатации и регулярной замены комплектующих — это гарантирует стабильную работу и длительный срок эксплуатации. Если поломка все-таки случилась, осуществить своими руками ремонт электробойлера или газовых агрегатов не так сложно, как может показаться на первый взгляд.
