Розетки в ванной комнате – правила выбора, установки и монтажа

Установка розетки в ванной. Расположение и расстояния.

Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96 – скачать можно здесь.

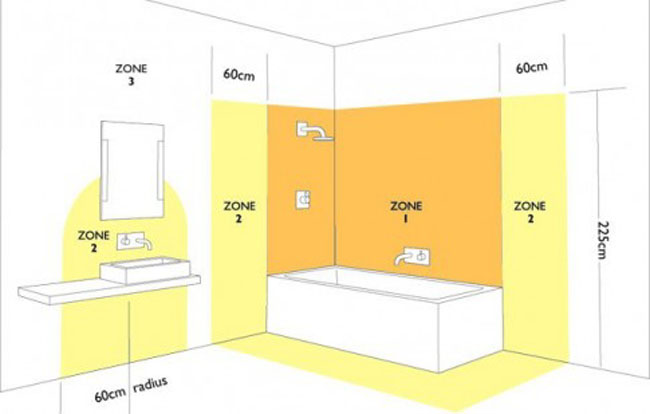

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2 Касательно электропроводки — рекомендуется ее делать скрытой.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3 Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

Заземляющий проводник не должен быть общим для разных групп.

4 Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5 В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

Установка розеток в ванной комнате: выбор оборудования, требования безопасности

На возможность установки розетки в ванной комнате существуют две диаметрально противоположные точки зрения. Одна из них традиционно-ленивая: бытовые помещения с повышенной влажностью не допускают подключения электротехнических изделий (высок риск получения электротравмы). Другая точка зрения отличается прагматизмом и рациональностью. Если установка оправдана, то ее можно осуществить, естественно, с соблюдением всех необходимых мер безопасности.

Для чего нужна розетка в санузле

Стандартная планировка большинства квартир предусматривает установку розеток снаружи. Такой вариант хоть и безопасен, но его эксплуатация создает неудобства. При пользовании электроприборами шнур питания будет лежать на пороге, и мешать закрытию двери ванной комнаты.

С появлением влагозащищенных электроустановочных изделий (вилок, штепсельных розеток, выключателей) можно использовать достижения цивилизации с большим комфортом. Блок розеток, установленный в помещении ванной комнаты, обеспечивает одновременное подключение различных бытовых приборов и техники:

Стиральной машины;
Электробритвы;
Фена;
Выключателей встроенной подсветки;
Гидромассажной системы;
Электрического водонагревателя.

Закрытая дверь надежно разделяет помещения, отсутствуют сквозняки. Можно комфортно в уединении принимать водные процедуры. Звук фена, работающей стиральной машины или льющейся воды не будет мешать остальным обитателям квартиры.

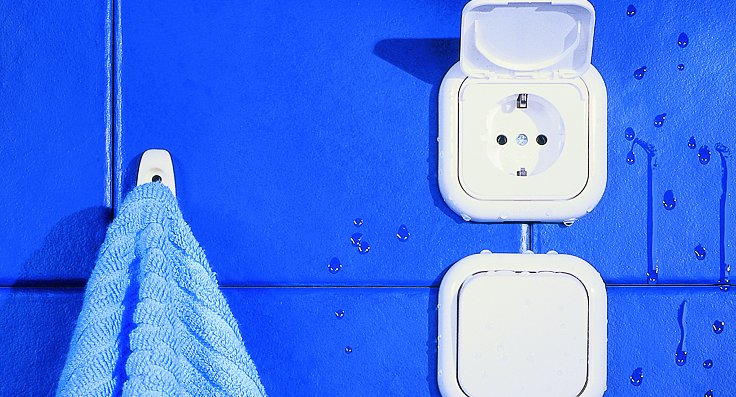

Влагозащита: какой тип розетки можно использовать

Маркировка из латинских букв IP (аббревиатура международного стандарта) и двух цифр, характеризующих способность противостоять внешним проникновениям, нанесена на корпус изделия. Первое число показывает класс пыленепроницаемости розетки и часто опускается. Второе (от 0 до 8) характеризует степень защиты от влаги.

Корпуса класса 8 предназначены для эксплуатации электрического блока при полном погружении в воду на глубину более 1 м. Нулевая группа отличается наименьшей защищенностью. Для установки в санузле рекомендуется использовать изделия класса IP4 (защита от брызг и капель во всех направлениях).

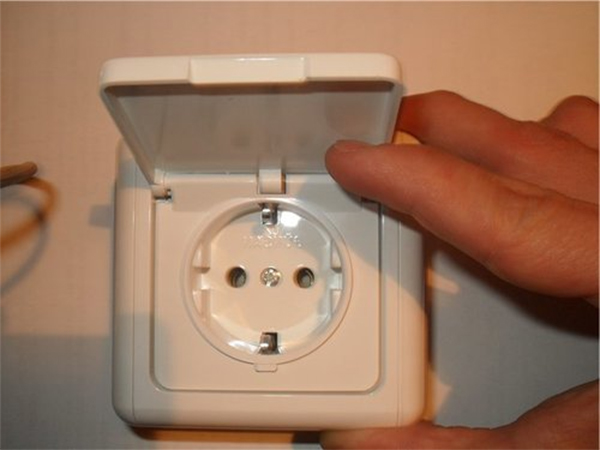

Розетки в ванной комнате желательно устанавливать такие, которые снабжены откидывающейся подпружиненной крышкой. В нерабочем положении она закрывает внутреннюю часть, предотвращая намокания отверстия для штепселя и заземляющего контакт.

Требования безопасности допускают использовать установочный блок с более низким классом. Однако в этом случае открытый монтаж недопустим. Установка розеток должна производиться внутрь защитного кожуха, обладающего требуемой степенью герметичности.

Выбор зоны для размещения розетки

Установка стиральной машины и ее подключение к электросети во влажном помещении имеет свои нюансы. Даже неискушенному человеку понятно, что монтаж розетки около умывальника или душа не самое лучшее решение. Рано или поздно может случиться трагедия. Нормативная документация регламентирует разделение помещений ванной комнаты и туалета на несколько зон по электробезопасности:

0 – находится внутри или в непосредственной близости от источников брызг и воды (раковины, ванны, душа);
1 – включает в себя участки сверху и снизу нулевой зоны;
2 – находится в пределах 0,6 м от границ зоны 1;
3 – распространяется на все участки на расстоянии 2,4 м от границ зоны 2.

Требования нормативной документации разрешают размещение розеток только в зоне 3.

Выбор места для установки

Повышенная влажность и температура в комнате создают благоприятные условия для образования конденсата на поверхности стен. Наиболее интенсивно этот процесс будет идти на стене, смежной с лестничной клеткой. Причем будет наблюдаться закономерность: чем ближе к полу, тем больше конденсата, и соответственно более сырая стена. Поэтому если можно, то высота точки установки на внутренних перегородках должна быть около 1,3 м.

Расстояние между розеткой и газопроводом четко регламентируется. Минимальная величина составляет 0,5 м. В идеале же расстояние до токопроводящих коммуникаций (водопровод, отопление) должно быть таким, чтобы исключить возможность одновременно взяться руками за металлическую трубу и блок розетки при включении или отключении электроприбора.

Еще одно требование, которое желательно соблюдать при выборе места для установки розеток: удобство пользования. Сколько должно быть свободного пространства не нормируется. Главное, чтобы при подключении питающего шнура электроприборов не приходилось каждый раз совершать серию акробатических этюдов.

Монтаж розеток в комнате можно выполнять на открытом участке стены. Установленная мебель и стиральные машинки не должны создавать препятствий при включении или отключении штепсельной вилки.

Требования электробезопасности (УЗО и заземление)

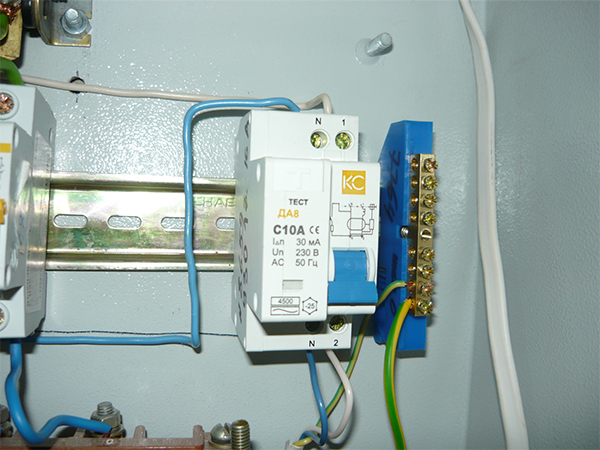

Обязательным требованием является использование автоматов УЗО (устройство защитного отключения). Они обеспечивают срабатывание выключателей электропитания в тех случаях, когда появляется опасность для человека:

Утечка на корпус;
Короткое замыкание;
Прикосновение к токоведущим частям.

Основной параметр, по которому подбирается автомат УЗО – значение тока утечки. Он измеряется в мкА и его величина указывается на корпусе прибора. Максимальный порог срабатывания УЗО должен составлять не более 30 мкА.

Можно использовать выключатель, рассчитанный на 10 мкА. Он обеспечивает повышенный уровень безопасности, однако предъявляет более жесткие требования к сопротивлению изоляции токоведущих частей. Чаще всего более чувствительные выключатели используются на вновь прокладываемых линиях, чтобы избежать слишком частых ложных срабатываний.

Подключение автоматов УЗО к питающей линии необходимо делать вне ванной комнаты. Чаще всего блок устанавливается во входном электрическом щитке квартиры. Необходимым условием эффективного функционирования системы безопасности является использование кабеля с отдельным заземляющим проводником. Через него осуществляется выравнивание потенциалов до безопасного уровня. Подключение можно выполнить к соответствующим контактам во входном щитке. Не допускается выполнять заземление на металлические трубопроводы или строительную арматуру.

Какой провод выбрать: материал и конструкция

Монтаж проводки в ванной комнате выполняется с помощью трехжильного электрического кабеля с двойной изоляцией. Каждый проводник имеет свою цветовую маркировку, что облегчает коммутацию:

Синий (голубой) – “ноль”;
Коричневый – “фаза”;
Желто-зеленый – “земля”.

При покупке предпочтение следует отдавать медному кабелю. Он обладает массой преимуществ по сравнению с алюминиевым:

Более гибок, его удобнее подсоединять к контактам розеток и выключателей;
Менее подвержен окислению в местах контакта;
При одинаковом сечении выдерживает более значительную нагрузку;
Оказывает меньшее контактное сопротивление при подключении к розетке и автоматам.

Для медного кабеля характерна различная конструкция жил. Они могут состоять как из одного толстого, так и из пучка тонких скрученных проводов. По своим электротехническим характеристикам (сопротивлению, нагрузочной способности, классу изоляции) оба вида практически идентичны.

Единственным недостатком для медной скрученной жилы является необходимость покрытия припоем монтажных концов. Это необходимо для обеспечения более надежного соединения при подключении к розетке. Кабель с однопроводными жилами выполнения подобной операции не требует, но работать с ним сложнее, так как он более жесткий.

Монтаж проводки и выбор сечения кабеля

По требованиям нормативной документации делать проводку в ванной комнате нужно закрытым способом. Для этого в стене штробится канал, и укладывается питающий кабель. Затем выполняется штукатурный выравнивающий слой и декоративная отделка кафелем или пластиковыми панелями.

Менее трудоемок открытый монтаж, предусматривающий прокладку электрического кабеля по поверхности. В этом случае обязательно использование защитной гофры или кабель-каналов.

При любой схеме монтажа расположение проводки в зоне 0 недопустимо.

При выполнении проводки следует обращать внимание на сечение питающего кабеля. Его величина зависит от мощности одновременно подключаемых приборов. Требуемые цифры обычно указываются в технических паспортах или непосредственно на шильдике.

Для подключения стиральной машинки площадь сечения медного кабеля должна быть не менее 2,5 мм 2 . Если одновременно планируется подключать к этой же линии и другие мощные электроприборы (водонагреватель, теплый пол), то сечение проводника желательно увеличить в 1,5-2 раза. Это необходимо делать для предотвращения перегрева кабеля и оплавления изоляции. Величина запаса зависит от того сколько и каких приборов одновременно будут работать.

Варианты выполнения работ

Приступать к установке розетки в ванной следует уже после того, как в комнате выполнена чистовая отделка стен плиткой или декоративными пластиковыми панелями. Чтобы иметь представление о процессе монтажа можно рассмотреть три возможных варианта:

Установка накладной розетки;
Встраиваемый монтаж;
Использование защитного кожуха (стандартного электрического щитка).

На корпусе розетки обычно указывается максимальная токовая нагрузка, которую она может выдержать. Паспорт стиральной машинки и ее шильдик отражают аналогичные данные. Если используется контактный блок, рассчитанный на меньший ток, то очень велика вероятность его перегрева и частичного оплавления. Розетка для стиральной машины должна выдерживать нагрузку в 16 А.

Перед тем как начинать монтаж, в комнате необходимо выполнить подготовительные работы. К месту установки должен быть заранее проложен электрический питающий кабель и выведен монтажный отрезок. Свободный конец зачищается от изоляции на необходимую длину, и каждая жила покрывается припоем. Впоследствии облуженные участки будут закрепляться в контактной колодке розетки.

Следует использовать провод достаточной длины. За счет отказа от установки коммутационных коробок или применения соединительных клемм для сращивания значительно снизится трудоемкость работ. Для всех трех вариантов монтажа правила выполнения электропроводки, подключения УЗО и выбора места установки совпадают. Различия появятся только при выполнении крепления установочных изделий.

Накладная влагозащищенная розетка

Наиболее часто, благодаря своей простоте используется технология, предусматривающая внешний монтаж. Здесь нет необходимости использовать какие-либо дополнительные приспособления. Блок розетки разбирается и на поверхности стены отмечается положение монтажных отверстий. Вертикальность разметки необходимо контролировать при помощи строительного уровня.

Отверстия в стене выполняются при помощи дрели. Для этого используется коронка с алмазным напылением или сверло по кафелю, а при обшивке пластиковыми панелями по дереву или металлу. Для основного материала перегородок (кирпич или бетон) лучше всего подойдет бур перфоратора.

Корпус крепится к поверхности стены при помощи дюбель-гвоздей. Для предотвращения просачивания конденсата, крепеж обрабатывается небольшим количеством герметика. Затем в посадочные выступы устанавливается контактная колодка с подключенным к ней монтажным концом. Далее остается только поставить обратно крышку корпуса и зафиксировать ее винтами.

Скрытая инсталляция

В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.

Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:

С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
Монтажный конец кабеля подключается к контактам;
Розетка устанавливается на свое посадочное место;
Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
Устанавливается и закрепляется винтами верхняя крышка корпуса.

Монтаж внутри защитного кожуха

Правила безопасности разрешают в ванной комнате эксплуатацию электроустановочных изделий классом не ниже IP 4. При необходимости это требование можно обойти. Если расположение розеток осуществляется внутри корпуса электрического щитка и класс его влагозащиты соответствует IP 4, то все условия будут соблюдены.

Использование такой конструкции оправдано только в двух случаях:

Не удается найти влагозащищенные розетки;
Кроме подключения стиральной машины, внутри щитка дополнительно устанавливают блок управления теплым полом или выключатель встраиваемой подсветки.

Вначале при помощи дюбель-гвоздей выполняется монтаж щитка на стену. Затем внутрь заводится конец кабеля и подключается к соответствующим клеммам контактной колодки. В корпусе щитка установка розетки выполняется при помощи монтажных скоб. Блок управления теплым полом, выключатель или какое-либо другое устройство устанавливается аналогичным образом, либо при помощи штатного крепления.

Установка розеток в ванной комнате достаточно сложное и ответственное мероприятие. Она должна выполняться с соблюдением всех правил и требований по безопасности. Поэтому перед тем как начинать что-либо делать, необходимо тщательно все взвесить, продумать и подготовиться.

Правила выбора, размещения и монтажа розеток в ванной комнате

Трудно представить современный быт без таких устройств, как розетки, значительно облегчающие жизнь каждого человека. И никого не удивляет розетка в ванной, необходимая для стиральной машины, фена, электробритвы. Она отличается определенным уровнем влагозащиты и выступает в качестве показателя комфорта. Но при этом такая розетка потребует грамотной установки и использования.

Необходимость розеток

В старых домах санузлы розетками не оборудованы. И иногда неудобно пользоваться различными домашними приборами. Современные ванные комнаты отличаются большой площадью и оснащением различными устройствами: душевыми кабинами, бойлерами, гидромассажем, феном, электробритвой. Они делают жизнь комфортной. Поскольку пользоваться удлинителями неудобно и небезопасно, возникла потребность в установке розеток.

Необходимо учитывать, что в ванных комнатах нередко возникает потребность в подключении плойки или установке машинки для стирки. Последнюю не рекомендовано подключать через удлинитель. Дополнительные розеточные устройства с влагозащитой могут понадобиться для сушилки, системы подогрева полов или зеркал с подсветкой.

Определение типа устройств для ванной

Согласно правилам, размещение розеток в санузле не запрещено, хотя из-за возможности попадания конденсата, капель воды существует опасность поражения электрическим током. Касается это и туалетов. Поэтому к вопросу размещения и монтажа розеток надо подходить со знанием дела и всей серьезностью. Обычные розетки для влажных или подвергающихся воздействию воды помещений подходят, но только в тех случаях, когда располагаются в 2,5 метрах от воды. Лучше всего подойдут влагозащищенные розетки.

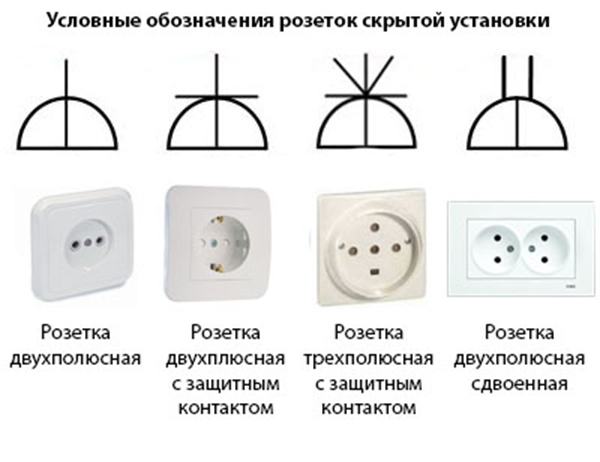

Их выбор отличается небольшим разнообразием, в его основе лежит классификация по двум признакам — количеству подключаемых устройств и мощности. Последний показатель важен, от него зависит, какие розетки и для каких приборов следует приобретать.

К примеру, нужна розетка для стиральной машины с мощностью не менее 16 А, а для электробритвы достаточно и 8 А. Для них обязательно потребуется заземление, и надо выбирать устройства, имеющие дополнительный контакт.

Касательно дизайна розеток все индивидуально. Производители выпускают достаточное разнообразие устройств с влагозащитой, способных вписаться в любой интерьер. Но самое главное правило в выборе подобных устройств — обратить внимание на маркировку. Она позволит определиться с тем, какая розетка подойдет для того или иного места в ванной. Защита корпуса выступает одной из основных характеристик, разработанных в соответствии с международными стандартами.

Существует стандартизированный код из четырех символов — IPXX. Первые два символа обозначают непосредственно само понятие защиты, а последующие два — защиту от проникновения пыли с частицами и влажности с водой.

К примеру, маркировка IP 44 обозначает, что розетка защищена от инородных частичек размером свыше 1 мм, а также всесторонних брызг. А маркировка IP 68 говорит о том, что розетка способна выдержать полное погружение в воду. Окончательный выбор зависит от того, в каких зонах нужно расположить розетки.

Деление ванной по зонам

Процесс установки розеточных устройств в ванных комнатах регламентирован соответствующими стандартами и нормативами. По ним розетки должны отвечать следующим требованиям:

иметь скрытый тип установки (внутрь стены, защитного корпуса);
оснащаться заземляющим контактом;
соответствовать степени защиты от влаги не ниже 4 (по IP);
иметь соединение с электросетью через разделительный трансформатор, УЗО, дифференциальный автомат.

Согласно нормативам, распределять устройства следует в соответствии с зонами ванной. Всего таких зон существует четыре:

0 — находится в непосредственной близости с источниками воды (ванны, раковины, душевые); в данной зоне разрешено располагать оборудование, рабочее напряжение которого не превышает 12 В;

1 — располагается над предыдущей зоной; монтаж розеточных устройств возможен при наличии душевых помещений с крышкой, выступающей перегородкой между зонами 0 и 1;

2 — является полосой шириной 0,6 м, берущей начало от границ двух предыдущих зон (внешних краев); здесь разрешено устанавливать устройства с классом влагозащиты от 4 и выше для электробритв, фена и аналогичных устройств;

3 — начинается от внешних границ 2 зоны, завершаясь через 2,4 м; здесь разрешено монтирование розеток с маркировкой IP1.

Перед монтажом розеток в обязательном порядке нужно распределить помещение по зонам, а затем переходить к непосредственной установке.

Выбираем места расположения

Ориентиром в выборе мест расположения розеток должно выступать подразделение по зонам и ряд дополнительных параметров (ПУЭ). Следует учитывать, что грамотное расположение устройств в санузлах — 60 см от источника влаги. Оптимальный уровень соответствует среднему показателю между подходящей зоной и удобством в использовании.

Поэтому розетку для стиральной машины устанавливают на высоте 40 или 50 см от пола. Нужно учитывать, что сырость с температурой создают условия для образования на стенах конденсата. Касается это и стен, смежных с лестничными площадками. Поэтому следует устанавливать розеточные устройства на высоту не менее 1,3 м от поверхности пола.

А высота розетки для душевой кабины не должна превышать ее крышки (2 м). Следует предусматривать и возможность затопления, поэтому не стоит располагать розетки низко от пола. В случае монтажа розеток в домах старой постройки нужно отдавать предпочтение полугерметичным устройствам с маркировкой IP 44, устанавливая их далеко от источника воды.

Правила по электробезопасности

Рассмотрев правила зонирования ванной и подобрав оптимальные места расположения, следует перейти к правилам монтажа, касающимся электробезопасности.

Выполнение заземления. Является тем фактором, что отвечает за безопасность и предусмотрено даже в домах старого образца. Заземление нельзя выводить в ванную, металлические трубопроводы, строительную арматуру. Его нужно вывести на входной щиток, где расположены автоматические выключатели для мгновенного обесточивания квартиры, или к распределительной коробке.
Автоматы. Такие выключатели стоит устанавливать, когда мощность подключаемого к розеткам оборудования достаточно велика. Данная ситуация возникает при установке в помещении машинки для стирки. Если работать будет одна электробритва, возможно подключение к общей электросети.
УЗО. От такой защиты не стоит отказываться. Полезно установить устройство с защитным отключением в санузле на всю проводку. При этом УЗО среагирует на малейшие токи утечки и отключит подачу электроэнергии полностью.

Также следует указать, что в ванных комнатах не нужны никакие клеммники со скрутками и прочими соединителями проводов (даже под кафельной плиткой). Исключение — клеммы для светильников. Коммуникация помещения должна осуществляться за его пределами. При монтировании распределительной проводки следует делать это с другой стороны стены.

Выбираем провода

Подключать влагостойкие электрические розетки следует при помощи трехжильного кабеля с двойной изоляцией. Каждый проводник такого кабеля имеет собственную маркировку в виде разного цветового оттенка, облегчающего процесс монтажа. По правилам, фазный провод окрашен в коричневый цвет, заземление — в желто-зеленый, а нулевой — в голубой или синий.

Стоит подключать розетки в помещении посредством медных кабелей, которые:

меньше поддаются окислению;
отличаются гибкостью, позволяющей с легкостью присоединить кабель к соответствующим контактам;
имеют способность выдерживать значительные нагрузки;
оказывают небольшое контактное сопротивление при подключении к розеткам, автоматам.

Жилы медных кабелей могут состоять из целого пучка скрученных кабелей или одного толстого провода. Больших различий между ними нет, но толстый провод отличается меньшей гибкостью, поэтому будет несколько сложно подключить розетку близко к полу. А скрученные провода при подключении к электроточке потребуют покрытия припоем. Также следует обращать внимание на диаметр провода, который будет напрямую зависеть от количества приборов, подключаемых к розетке.

Осуществление монтажа проводки

Прокладывание электропроводки осуществляется на этапе черновой отделки и может выполняться двумя путями:

Штробирование

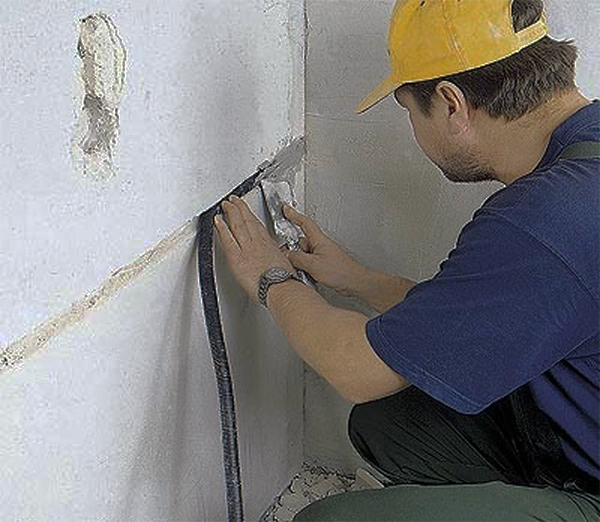

Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.

Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.

Монтаж в гипсокартоне

Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.

Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.

Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.

Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.

Устанавливаем розетки

Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.

Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.

Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
- нет возможности приобрести влагозащитные розетки;
- есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.

Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Высокий уровень комфорта современного человека предполагает использование большого количества электрических приборов. Поэтому установка розеток в ванной комнате является не прихотью, а важной необходимостью.

Выбор и монтаж точек электропитания происходит согласно требованиям нормативных документов и правилам внутриквартирного или внутридомового устройства электросети. Эти положения изучены нами и подробно изложены в статье.

Мы обозначим зоны, приемлемые для монтажа розеток, перечислим правила прокладки электрокабеля и дадим советы по выбору электрических приборов. Предложенная пошаговая инструкция по установке поможет выполнить все электромантажные работы самостоятельно, не обращаясь за помощью к специалистам.

Для чего нужна розетка в ванной

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры.

К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.

В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, сушилку, дополнительный электрообогреватель-полотенцесушитель, систему «теплый пол».

Актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др.

Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно.

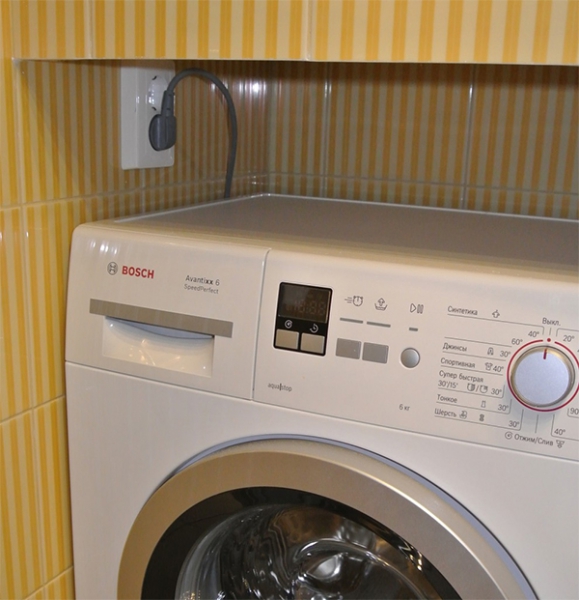

Предположим, в большой ванной комнате часто устанавливают стиральную машинку. Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника.

По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается. Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать.

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования. Уточнить правовую информацию можно в нормативных документах, например, в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

Какие зоны подходят для монтажа

Как известно, сочетание воды и электричества в быту очень опасно для человека. Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3.

По правилам, электрические приборы могут размещаться в любой из зон, но они должны соответствовать нормам напряжения, степени защиты, а также быть подключенными к автоматам УЗО в квартирном электрощитке.

Разберем возможности каждой зоны.

Если в ванной комнате установлены перегородки или сделаны ниши, предотвращающие регулярное попадание водных брызг на корпус электрических точек, требования к монтажу более мягкие. Например, можно обойтись без предохраняющей крышки.

На какой высоте устанавливать розетку

Стандарты высоты, на которой должна производиться установка розеток в санузле или ванной комнате, за полвека не изменились: 0,9-1 м от поверхности пола.

Однако строгих правил нет, поэтому при монтаже чаще руководствуются удобством использования. Например, электроточка для стиральной машинки обычно находится ниже ее верхней крышки, сбоку от корпуса.

В современной справочной документации можно встретиться с нормами высоты, кардинально отличающимися от принятых раньше стандартов.

При планировке квартир в многоэтажках выбирают высоту 40-45 см от уровня бетонной плиты, то есть с учетом последующей отделки – 30-35 см над финишным напольным покрытием.

Обратимся к требованиям ПУЭ. Оказывается, там обозначено только максимальное удаление розетки от напольного покрытия – 1 м. Минимального не указано, а это значит, что ее можно монтировать даже в плинтус. При этом если в семье есть дети, рекомендуется применять специальные технические устройства – с защитными шторками.

Однако положение на расстоянии 0,3 м от пола и тем более в плинтусе абсолютно не подходит для ванной комнаты. В местах прохождения коммуникаций, по которым циркулирует вода, нельзя располагать розетки внизу, ведь постоянно существует риск затопления помещения.

Также следует придерживаться общих для всех комнат правил:

не менее 10 см – расстояние до дверных и оконных проемов;
не менее 15 см – расстояние до потолка;
90 см – при установке блока «розетка/выключатель» высота от пола.

Можно сделать вывод, что оптимальным является расположение розетки на расстоянии от 0,5 м до 0,9 м над уровнем чистового пола. Если необходимо заменить старую розетку, лучше просто демонтировать ее и установить новую, не меняя места.

Правила прокладки электрокабеля

В новых домах при замене розеток кабель обычно не трогают, так как он полностью отвечает нормам безопасности и способен выдержать нагрузку. Если дом старый, то во время ремонта в ванной перед монтажом розеток провода лучше заменить.

Для установки бытовой техники – стиральной машинки, нагревателя – рекомендуется монтировать мощные силовые линии, а в некоторых случаях – и выделенные электромагистрали с отдельным УЗО.

Обязательно потребуются монтажные коробки – для распределения проводов по линиям. Если в ванной комнате установят 2 блока розеток, соответственно, и распределительных коробок потребуется тоже 2.

Монтажные коробки размещают под потолком на регламентируемом правилами расстоянии, и уже от них вертикально вниз опускают провода до места установки розетки.

Дело в том, что за облицовкой не видно расположение кабеля, поэтому его диагональное размещение строго запрещено. Любой провод, находящийся за пределами канала «монтажная коробка/розеточный блок», может стать причиной аварии.

По близкому расстоянию, то есть напрямик, провода можно располагать либо под напольным покрытием, либо над подвесными конструкциями – натяжными или гипсокартонными потолками. Но в этом случае провода желательно поместить внутрь защитных рукавов (неметаллических). Это относится ко всем типам изделий: ВВГнг, ВВГ и даже NYM.

Несколько слов о типе проводки. Для ванных комнат наиболее безопасной считается внутренняя, расположенная в штробах под облицовкой. Наружная также используется, но крайне редко, так как она характерна для ванн в деревянных домах. Прикрыть провода можно пластиковыми коробами из негорючего материала.

Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.

Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Пошаговая инструкция по монтажу

Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.

Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.

Шаг 1 – подготовка инструментов и материалов

Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор для проделки штроб, дрель с коронками.

При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.

Розетки в ванной: Где и какие можно устанавливать

Правилами устройства электроустановок ванные комнаты определяются как потенциально опасные помещения из-за повышенной влажности. Соответственно, к ним применяются более жесткие требования в вопросах электробезопасности. К одной из серьезных проблем, которые приходится разрешать хозяевам, относится возможность монтажа розетки в ванной. Влагозащитные розетки в местах с повышенной влажностью могут быть установлены, если это допускается существующими техническими условиями.

Можно ли устанавливать розетку в ванной комнате

В зданиях, построенных еще в советское время, устанавливать розетки в ванных комнатах почти не предусматривалась. Основной причиной была слабая проводка, малая площадь помещений, отсутствие электрических приборов, требующих подключения. Все имеющиеся средства коммутации – розетки и выключатели – устанавливались снаружи, неподалеку от двери.

Подобная схема подключения создавала определенные неудобства, поскольку все электроприборы приходилось подключать снаружи, а дверь в ванную при этом не закрывалась. Многие хозяева вынужденно пользовались удлинителями, что категорически запрещают требования и положения ПУЭ.

Современные квартиры отличаются большими площадями для мебели, санузлом, особенно там, где ванная комната совмещается с туалетом. Появилось дополнительное внутреннее пространство, где помимо мелкой бытовой техники есть возможность разместить мощное оборудование – стиральные машины, бойлер, полотенцесушители и другие виды электроустановок. Многие помещения оборудуются системами теплых полов, требующих отдельного подключения.

Перед тем как устанавливать розетки в ванной, следует определить их точное количество, в соответствии в планируемым подключением потребителей. Среди них следует сделать разделение на оборудование, которое подключено к сети постоянно и приборы, использующиеся лишь эпизодически. Устройства, постоянно включенные в сеть, могут подключаться не к розетке, а через клеммник напрямую к домашнему электрощиту.

Разделение помещения на отдельные зоны

При выборе места монтажа, необходимо следовать правилам и руководствоваться ПУЭ, при этом должны соблюдаться все расстояния, в том числе высота установки розеток. Рекомендуется расположить розетки таким образом, чтобы в случае поломки, к ним был свободный доступ для замены или ремонта. Во избежание нарушений правил установки, все помещение ванной комнаты условно разделяется на несколько зон.

Согласно нормативным документам, вся территория ванной комнаты условно разделяется на несколько зон. Они определяют степень безопасности и позволяют наиболее оптимально разработать план расстановки электроприборов и оборудования, проложить проводку к каждой точке максимально коротким путем.

Условное разделение ванной включает в себя следующие зоны:

Зона 0. Захватывает душевой поддон изнутри и внутреннюю сторону ванны. В этом месте невозможно разместить любое водонепроницаемое электрооборудование.
Зона 1. Расположена непосредственно над душевым поддоном, ванной, умывальником или раковиной, на высоте 2,5 м от уровня пола.
Зона 2. Находится на расстоянии до 60 см во всех направлениях по горизонтали от шкафов, душевого поддона, ванны или раковины. Высота от пола составляет до 2,25 м. Она захватывает участок над 1-й зоной на высоте 3 м от пола.
Зона 3. Перекрывает 2-ю зону на 2,4 м, сохраняя высоту от пола 2,25 м. Высота над 2-й зоной – до 3 м. Исходя из этих параметров определяется и высота розеток в ванной.

Где разрешено устанавливать розетки

После того как помещение ванной комнаты условно поделено на несколько зон, можно рассчитать сколько розеток должно быть и выбрать место под размещение розеток для электрооборудования. При этом, следует соблюдать нормы и правила, установленные для каждого участка.

Нулевая зона, как уже отмечалось, не предназначена для монтажа каких-либо приборов. Исключение составляют устройства, используемые непосредственно в ванне. Они работают от напряжения не выше 12 В, а размещение питающих понижающих трансформаторов выполняется за границами этого участка.

В первую зону можно выполнить установку душа и водонагревателя мгновенного нагрева. Также, допускается монтаж индивидуального электрического душа, оборудованного насосом с качественной гидроизоляцией. Здесь же проходят провода, соединяющие данные приборы.

В зоне 2 допускается расположение всех приборов, разрешенных в зоне 1. На этом же участке устанавливаются осветительные и водонагревательные приборы с классом защиты не менее 2, оборудованные основной и дополнительной изоляцией. Во всех перечисленных зонах, от 0 до 2, запрещено устанавливать распределительные коробки и средства управления.

Третья зона, считается наиболее удаленной от опасных мест. Во-первых, они обязательно подключаются через УЗО с током срабатывания до 30 мА. В случае использования групповой линии, ток срабатывания устанавливается в 10 мА. Вторым условием или вариантом является подключение розеток с помощью разделительного трансформатора, но на практике этот способ используется очень редко. Расстояние от розетки до трубопровода должно быть не менее 50 см, а от дверей душевой кабины – 60 см и более.

Выбор розеток для ванной комнаты

Выбрать подходящие влагозащищенные розетки для ванной комнаты совсем несложно. Несмотря на большое количество дизайнерских решений, эти изделия с технической точки зрения нельзя отнести к разнообразным. При их классификации используются всего два основных признака – мощность и количество потребителей, подключаемых одновременно.

Количественный показатель, как правило, не вызывает особых вопросов. При выборе розеток основное вниманием уделяется показателю мощности. Например, стиральные машины и прочее мощное оборудование подключается к розеткам, номинал которых 16 А. Приборы с меньшими параметрами из-за перегрузки могут оплавиться и вызвать короткое замыкание. Маломощные розетки, в том числе с крышкой, используются для подключения фенов, электробритв и других аналогичных приборов, для которых вполне достаточно номинала в 8 А.

Основным отличием изделий, предназначенных для ванных комнат, является их защита от влаги и наличие подпружиненной крышки, защищающей от прямого попадания воды. Все отличительные признаки указаны в маркировке, нанесенной на корпус и включающей символы IP с двумя цифрами.

Цифровое обозначение характеризует возможность противодействия различным типам внешних проникновений. Первая цифра соответствует классу защиты от пыли, а вторая – от влаги. Степень влагозащищенности обозначается цифрами от 0 до 8. Самым низким считается нулевой класс, а самым высоким – 8-й, при котором изделие может эксплуатироваться, будучи полностью погруженным в воду на глубину свыше 1 м. В ванных комнатах рекомендуется использовать розетки с классом защиты 4 и выше, обеспечивающие защиту от капель и брызг по всем направлениям.

Допускается установка розеток и с более низкой степенью защиты. Однако, такие изделия нельзя монтировать в открытом виде. Они должны устанавливаться в специальном защитном кожухе с необходимой герметичностью. Кроме того, любая розетка, предназначенная для ванной комнаты в обязательном порядке, оборудуется заземляющим контактом.

Прокладка линии в ванную комнату

Мокрые стены и полы в помещениях с повышенной влажностью, создают среду, которая хорошо проводит электрический ток. Поэтому прокладку проводов в ванную комнату следует выполнять по определенным правилам:

Провода укладываются скрытым способом, под отделкой в гофрированной трубе.
Внутри помещения запрещена установка распределительных коробок, различных скруток и соединений. Провода укладываются цельными кусками и протягиваются от коробки, установленной снаружи.
Определение, сколько розеток потребно – чаще всего, не более 2-3 штук.
Для стиральной машины-автомата и водонагревателя должна быть предусмотрена отдельная розетка в ванной. Монтаж выключателя осуществляется за пределами помещения.
Каждая группа приборов или выделенная линия оборудуется автоматическим выключателем.
Линии проводки следует провести строго по вертикали и горизонтали, на какой высоте требуется в конкретных местах. Сами провода должны быть с медными жилами сечением не менее 2,5 мм 2 , заключенными в тройную изоляцию. Не допускаются к использованию провода, бывшие в употреблении, с большим количеством изгибов или с поврежденной изоляцией.

Старую проводку, установленную очень давно и ни разу не менявшуюся, рекомендуется заменить. Это позволит в процессе эксплуатации избежать таких неисправностей как перегрев, замыкания, искрение, возгорание, сопровождающихся постоянными срабатываниями автоматического выключателя. Нередко приходится решать задачу, как перенести розетку.

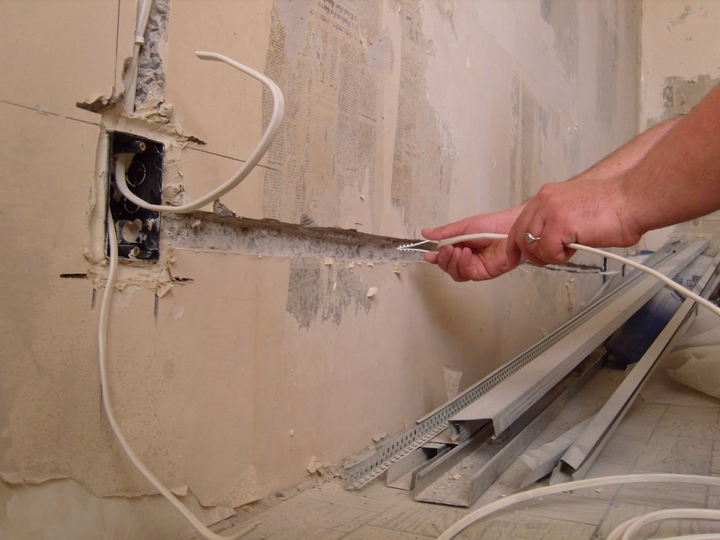

После разметки линий, провода и кабели укладываются на свои места. Прокладка может быть выполнена в пустотах между стеной и декоративным покрытием с использованием гофрированных рукавов. Во втором варианте провода укладываются непосредственно в стенах, для чего в них заранее по разметке делаются штробы. После укладки провода фиксируются с помощью скоб, а затем штробы замазываются раствором строительного гипса.

Далее в местах установки розеток монтируются подрозетники, закрепляемые алебастром. В них заводятся провода с тремя жилами, из которых две – фаза и ноль, а одна – заземление.

Обеспечение безопасной эксплуатации

Одним из элементов электробезопасности является устройство защитного заземления – УЗО. Ранее, когда использовалась двухжильная проводка, из ванной комнаты к распределительному щиту подводился отдельный кабель большого сечения и подключался к заземляющей шине. Таким образом решалась вопрос, как сделать заземление. В современных проводах изначально предусмотрено три жилы, одна из которых выполняет функцию заземления. Оно должно быть подключено к заземляющему контакту влагозащищенной розетки, а затем также уходит на распределительный щит.

Дополнительная электробезопасность обеспечивается с помощью устройства защитного отключения. Эти приборы являются обязательными для использования в линиях электропроводки, проводимых в ванные комнаты. УЗО располагается в домашнем электрическом щитке и отключает питание в случае токовых утечек.

На розетки в ванной комнате устанавливается отдельное УЗО с номиналом, превышающим номинальный ток автоматического выключателя. Если это условие не соблюдается, то цепь с защитным устройством просто не будет нормально функционировать.

Одновременно с УЗО устанавливаются автоматические выключатели, защищающие линию от перегрузок и коротких замыканий. Они защищают отдельные розетки, предназначенные для мощных приборов, или группы розеток. Номинал защитной аппаратуры выбирается в соответствии с предполагаемой нагрузкой.

Дополнительные меры безопасности в ванных комнатах

Дополнительная электробезопасность в ванной комнате обеспечивается путем создания в ванне системы уравнивания потенциалов.

В этом случае выполняется электрическое объединение проводящих частей, состоящих из:

Главный защитный провод (магистральный).
Главный заземляющий провод (магистральный) или специальный заземляющий зажим.
Коммуникации, состоящие из стальных труб, проложенных в здании и вне здания.
Металлические элементы строительных конструкций, систем молниезащиты и других подходящих сетей.

В соответствии с Правилами устройства электроустановок к системе уравнивания потенциалов подключаются все стационарное оборудование и другие проводящие части, а также нулевые защитные проводники с которыми возможен открытый контакт и касания открытых мест. В этот же перечень входят и штепсельная розетка для ванной комнаты.

Данная система должна быть обязательно установлена в помещениях с повышенной влажностью, даже при отсутствии в них какого-либо электрооборудования. Все компоненты подключаются к общему проводу, соединяемому, в свою очередь, с шиной РЕ, которая находится на вводе или в распределительном щите.

Как установить розетку в ванной

Перед тем как смонтировать розетку в ванной комнате, рекомендуется определить количество данных изделий и какие из них нужны. Любой потребитель подключается к своему источнику питания. С этой целью монтируется двойная или трехсекционная розетка, что гораздо удобнее по сравнению с одиночными. После этого можно начинать монтажные работы, выполняемые несколькими способами.

При варианте накладного способа установки используются влагостойкие розетки наружной конструкции с пластиковым корпусом, выступающим над поверхностью стены. Для подводки к ним кабелей применяются пластиковые короба. Все конструкции фиксируются к стенам саморезами.

Второй способ установки розетки относится к скрытому типу размещения. При его использовании кабельные линии располагаются в пустотах под гипсокартоном или в штробе, сделанной внутри стены. При наличии облицовки, в гипсокартонной плите просверливаются отверстия под установочные коробки. Далее, коробки нужно поставить на свои места, зафиксировать винтами, после чего в них нужно вывести провода. Они соединяются с контактами розеточной сердцевины, после чего само изделие устанавливается внутрь и надежно крепится.

Когда выполняется монтаж розетки в ванной в перегородку, стену, в кирпич или бетон, то специальной коронкой делаются круглые выемки. Остатки материалов вычищаются, и в них закрепляются коробки, а установка розеток выполняется так же, как и в предыдущем варианте.

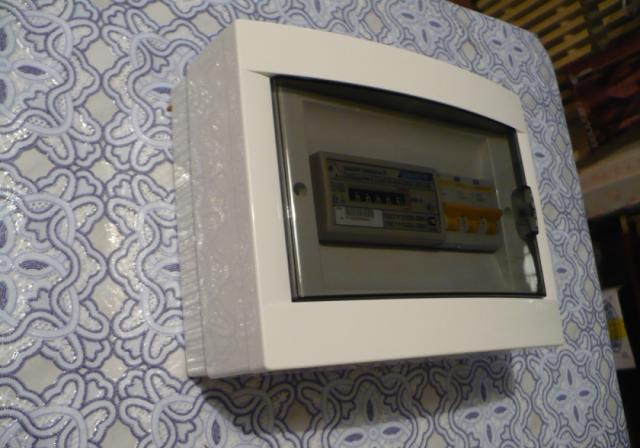

Нередко установка розеток в ванной комнате предполагает использование специального кожуха. Такое защитное устройство дает возможность монтировать какую угодно розетку со степенью защищенности ниже чем IP4, как это должно быть согласно требования ПУЭ.

В подобных случаях защитную функцию выполняет кожух или щиток с повышенным классом защиты от влаги. Подобный вариант применяется, когда невозможно приобретения влагозащищённые розетки. Внутрь щитка можно установить блок управления теплыми полами и выключатель с розеткой со встроенной подсветкой. Вначале кожух крепится в стене, после чего внутрь следует выводить кабель и подключать его к клеммам контактной колодки. Сама розетка закрепляется в щитке монтажными скобами.

Розетки в ванной комнате – правила выбора, установки и монтажа

Еще совсем недавно, всего несколько десятилетий тому назад, электрическое оснащение ванных комнат было весьма скудным. Чаще всего оно ограничивалось одинокой лампой накаливания под потолком. Чуть позже появились первые стиральные машины, которые чаще всего подключались к розеткам, расположенным за пределами ванной. В XXI веке наши ванные комнаты начали массово заполняться электроприборами, которым требовались источники питания, расположенные непосредственно в санузле. Появление ванн с гидромассажем, душевых кабин, бойлеров и другого подобного оборудования привело к необходимости розеток в ванной комнате.

Электропроводка

Раньше считалась, что розетка, расположенная поблизости от источников воды, обязательно приведет к короткому замыканию, поэтому электроприборами в ванной старались не пользоваться. Теперь это стало неизбежным и нам уже трудно представить ванную комнату без фена, вентилятора, электробритвы и других полезных приборов.

Конечно, электропроводка в ванной комнате должна отличаться от электропроводки в других помещениях. Розетки должны иметь соответствующий класс защиты от влаги, а монтаж рекомендуется проводить скрытым способом и без использования металлических рукавов.

Правила установки и монтажа

Существует несколько нормативных документов, в которых можно найти требования, касающиеся обустройства электропроводки в различных типах помещений. Наиболее авторитетные источники – это «Правила устройства электрических установок» (сокращенно ПУЭ) и ГОСТ Р-50571.11.

Самые важные рекомендации, которые необходимо соблюдать, следующие:

Если вы живете в старом доме, в котором не предусмотрено заземление для розеток, то следует позаботиться о нем самостоятельно. Устройства с небольшой мощностью могут питаться от трансформаторов безопасности.
Так как в ванной комнате всегда повышена влажность воздуха, то электропроводку следует делать скрытой. Правда, это утверждение носит лишь рекомендательный характер. Главное – это обеспечить хорошую изоляцию.
Для установки розеток нужно тщательно выбирать место: запрещается делать это на стенах, склонных к образованию конденсата и на расстоянии ближе 0,6 метров от ванны.
В ванную нужно выбирать электрические розетки, обладающие определенным классом защиты от влаги и пыли. Он обозначается аббревиатурой IP и двумя цифрами. Эти розетки оснащены крышечками и прорезиненными элементами. Минимально допустимая в ванной степень защиты – IP 44.
Если вы планируете подключать много мощных электроприборов, то обязательно установите на проводку устройство защитного отключения, которое способно защитить членов вашей семьи и бытовую технику от воздействия электрического тока.
Требования к установке мощных электроприборов обычно прописаны в инструкции по эксплуатации. Обязательно соблюдайте их! Используйте трехконтактные розетки с трехжильным кабелем и автоматический выключатель.
Если вы не обладаете достаточными знаниями в области электрики, доверьте все работы по устройству электропроводки профессиональному электрику.

Основы безопасности

Близкий контакт электричества с водой априори не может быть безопасным, поэтому нормы не рекомендуют устанавливать розетки в ванной комнате площадью меньше восьми квадратных метров. Однако, в наших квартирах, где даже кухни часто едва дотягивают до шести «квадратов», выполнить это требование практически невозможно.

Безопасность использования электрических розеток в ванных комнатах напрямую зависит от используемого оборудования. Поговорим о нем подробнее:

Заземление. Если вы живете в новостройке, то о нем, скорее всего, позаботились за вас строители. Владельцам же «хрущевок» и «сталинок» повезло меньше. Но расстраиваться не стоит: заземлить электропроводку в ванной комнате вполне можно самостоятельно. Контур заземления обычно расположен в щитке, рядом со счетчиком. К нему нужно подключить одножильный кабель и подвести к индивидуальному щитку, который находится в квартире, или к распределительной коробке с проводами в ванной комнате.
Автоматический выключатель, или как его называют в народе — «автомат», необходим только в том случае, если в ванной комнате будет находиться стиральная машинка или бойлер. Для этих целей подойдет автомат мощностью 16 ампер. Если же мощные бытовые приборы в ванной не предусмотрены, можно обойтись и без него.
Устройство защитного отключения также рекомендуется устанавливать только на высоко нагруженную электропроводку. Впрочем, можно установить его и просто так, чтобы чувствовать себя в полной безопасности. Если в розетку попадет вода, или какой-нибудь предмет, способный привести к перепаду напряжения, устройство отключит подачу тока, и никто и ничто не пострадает.
В ванной комнате нельзя соединять провода при помощи скруток, клеммных колодок и других подобных изделий. Все соединения и подключения следует выполнять вне ванной комнаты, даже если вы монтируете скрытую проводку.

Места установки

Как правило, в ванной комнате есть не так много места для того, чтобы установить электрическую розетку. Сложности вызваны еще и тем, что не каждый свободный кусочек пространства для этого годится. Если зрительно разделить комнату на зоны, то можно определить, какое место более всего подходит для монтажа розетки.

Всего таких зон будет четыре:

Зона 0 – это сантехническое оборудование: ванна, раковина, унитаз, биде, душевая кабина. Другими словами, все то, что связано с водой. В данной зоне установка розеток и другого оборудования, напряжение которого превышает 12 В, за исключением тех, которые необходимы для работы сантехнических приборов, запрещается.
Зона 1 – это участки, расположенные над и под зоной 0. Розетки здесь монтировать нельзя, но можно устанавливать водонагревательное оборудование, обладающее заземленным корпусом и классом защиты IP N5.
Зона 2 – это те самые 0,6 м, которые должны отделять источники воды от мест подключения электрооборудования. На этом участке можно устанавливать розетки с классом защиты от влаги и не ниже IP N4.
Зона 3 – эта территория, которая начинается там, где заканчивается предыдущая зона. Ширина этой зоны составляет 2.4 м. Здесь уже можно устанавливать электрические розетки с классом защиты IP N1.

Выбор

Определившись с местом, куда будет устанавливаться розетка, можно отправляться за покупкой. Выбрать электрическую розетку для ванной комнаты не так уж сложно, так как из всего разнообразия, представленного в магазинах, нам подходят лишь немногие.

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина — IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

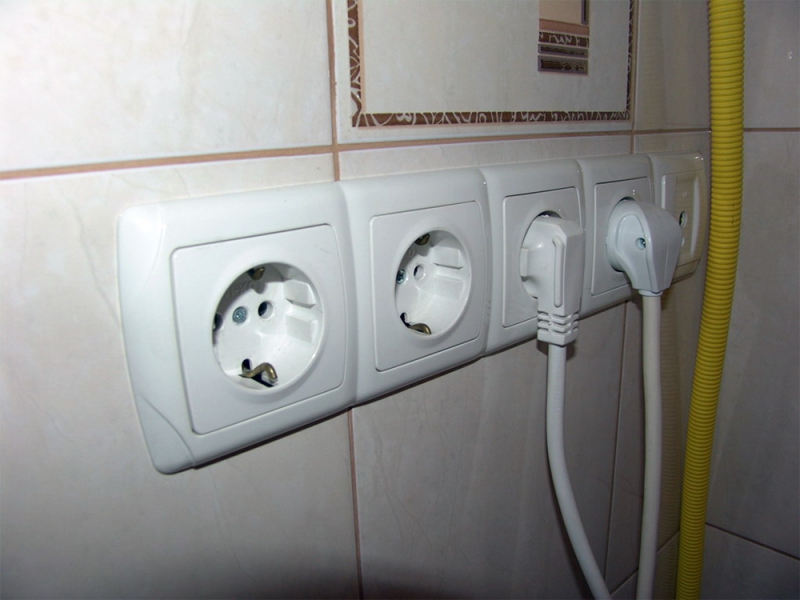

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер.

Процесс установки

Сначала рассмотрим вариант, когда розетки устанавливаются в ванной комнате на первом этапе ремонта, соотвественно, все отделочные материалы демонтированы и мы имеем дело с черновой поверхностью стен.

Порядок работ:

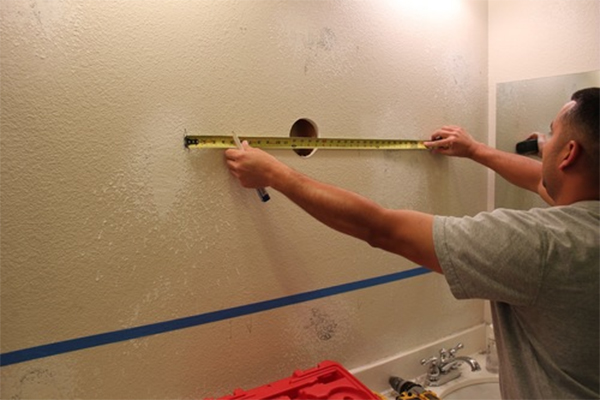

Установка розетки начинается с грязных работ. Для начала отмечаем на стене место, куда будет монтироваться розетка. Затем, при помощи перфоратора со специальной насадкой для работы по бетону, пробиваем на этом месте отверстие для подрозетника. Далее, штробим стену от отверстия до потолка. Под потолком пробиваем в стене сквозное отверстие, через которое мы потом будем тянуть провода.

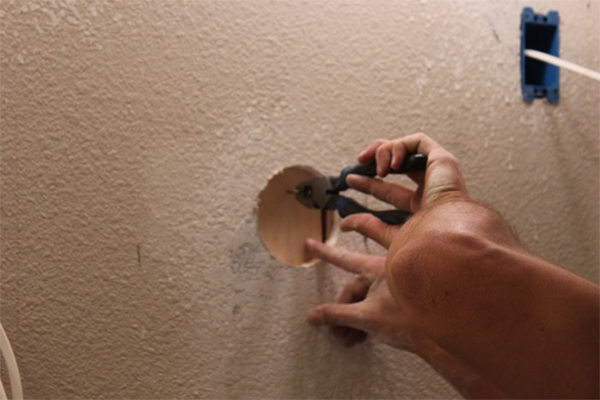

Более простой вариант – это сразу продолбить стену насквозь, в месте, где будет располагаться розетка. Но в этом случае проделанные монтажные работы придется тщательно замаскировать.
Укладываем подрозетник на место и фиксируем его раствором алебастра. Цепляем к нему трехжильный кабель и по штробе выводим его за пределы ванной комнаты, закрепляя при помощи алебастра.
Устанавливаем розетку на подрозетник и подключаем кабель к основной электропроводке – щитку или распределительной коробке, в зависимости от мощности используемого оборудования.

Установка дополнительной розетки

Бывает и так, что ремонт в ванной комнате давно закончен: электричество проведено, розетки установлены, но вам внезапно понадобилось подключить еще один прибор, для которого требуется отдельная розетка. Как быть, ведь использование удлинителей и переходников в ванной комнате категорически не рекомендуется? В этом случае можно установить дополнительную розетку, не сбивая полностью отделочное покрытие со стен. Правда, розетка будет располагаться очень низко, практически на уровне пола.

Для этого необходимо:

обесточиваем распределительный щиток;
от распределительного щитка запитываем новый провод и протягиваем его под плинтусом;
снимаем отделочное покрытие с места, где будет устанавливаться розетка и до пола;

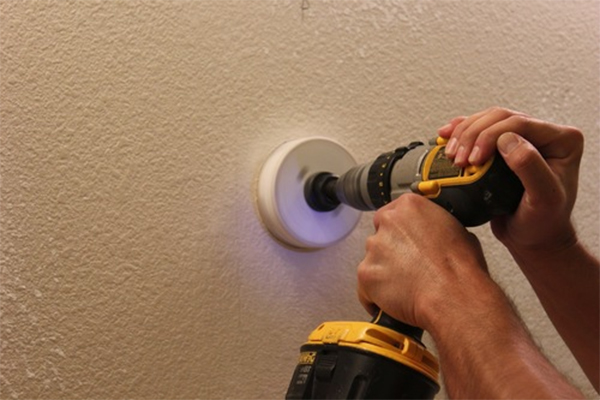

в снятом настенном покрытии (например, в кафельной плитке) просверливаем дырку для подрозетника;

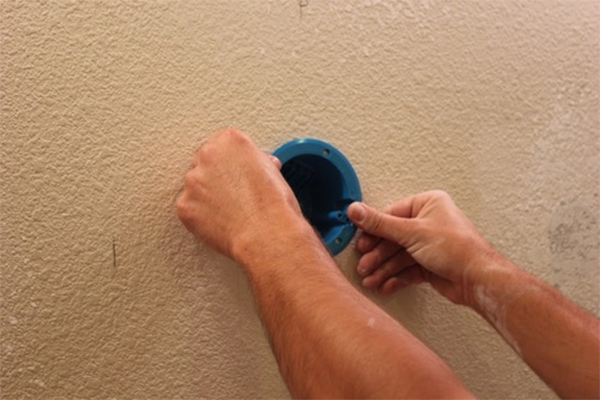

монтируем подразетник;
просверливаем в стене канал до пола и проделываем отверстие под плинтусом;

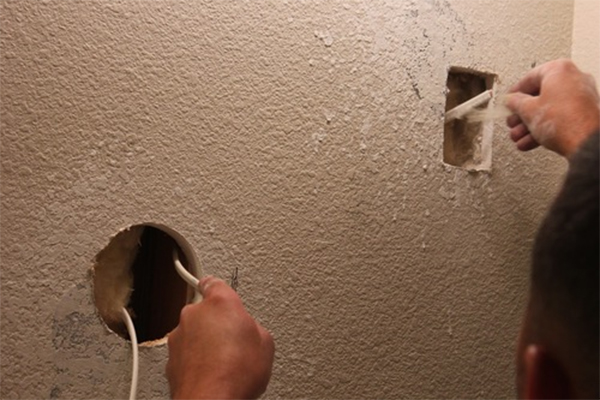

протягиваем через него кабель до подрозетника;
возвращаем отделочное покрытие на место и собираем розетку.
