Подготовка пола под тёплые полы: стяжка, теплоизоляция и гидроизоляция

Водяной теплый пол по грунту: своими руками. Часть вторая

В первой части материала мы рассказывали, почему пользователь FORUMHOUSE с ником Rebbytw решил при реконструкции старого дома сделать своими руками водяной тёплый пол по грунту. В статье мы описали весь подготовительный этап, а также нюансы подготовки основания под бетонную стяжку. Продолжаем начатую тему. Рассказываем, как правильно положить теплый пол водяной с нуля на грунт, и переходим к следующим технологическим процессам — прокладке канализационных труб, укладке гидро- и пароизоляционного слоя, монтажу утеплителя, процессу армирования и заливки стяжки.

Водяной пол по грунту: укладка канализационных труб

По словам пользователя нашего портала, канализационные трубы он решил укладывать после того, как утрамбовал песок, по двум причинам:

Трубы будут лежать на уплотнённом основании;
При рытье траншей стенки меньше осыпаются.

Сама укладка канализационных труб выполнялась так — с помощью лазерного уровня, на стене ставились метки, от которых отмечалась глубина заложения труб. Метки ставились через 1 метр, с учётом угла наклона труб. Уклон составил 3 см на 1 м. После рытья канавы, перед укладкой труб, песок дополнительно проливался водой и утрамбовывался.

Трубы для монтажа канализации использовались обычные – серые.

Диаметр труб – 110 мм. Взял серые, т.к. коричневые стоят в 1.5 раза дороже. У серой трубы стенка тоньше – 2.7 мм, а у коричневой 3.5 мм, но нагрузки на трубы будут минимальны. А судя по отзывам местных строителей, серые трубы, уложенные в землю, стоят, и ничего с ними не происходит.

Интересны нюансы монтажа труб. Сначала весь контур канализации собирается без уплотнительных резинок — начерно, для проверки, что всё рассчитано правильно. Затем трубы собирались уже со вставленными резиновыми кольцами. Для удобства монтажа использовалось жидкое мыло, так трубы проще вставить друга в друга.

После того как трубы вставлены, отмечаем маркером стык (ставим метку по кругу) и чуть вытаскиваем трубу на 0.5-1 см. Этот зазор необходим для компенсации линейного расширения труб. Также после установки трубы чуть прокручиваются. В случае, если во время монтажа уплотнительное кольцо закусило, то провернуть трубы будет очень сложно. Значит, надо разбирать соединение и устранять перекос резинки.

Если оставить подвернувшееся уплотнительное кольцо, то стоки начнут просачиваться в песок и размывать его.

Также все стыки труб обмотали монтажным скотчем.

На финише пластиковую трубу вставили в асбестовую, уже проложенную ранее и идущую от дома до септика. Т.к. диаметр асботрубы 20 см, пользователь пошел на такую хитрость. Взял переход коричневой трубы с диаметра 11 см на 16 см, одел его на последний тройник и засунул в асбестовую. Щель между двумя трубами (примерно) 20 мм заполнили каболкой — льняным плетёным канатиком, который пропитан смоляно-битумной мастикой.

После укладки канализационных труб их засыпали песком, пролили его водой, утрамбовали и вывели всё в одну плоскость с подготовленным основанием.

Также пользователь советует, перед тем, как окончательно засыпать трубу, сделать её фото, приложив рулетку, чтобы знать точное расстояние от стены до канализации, на случай, если в дальнейшем потребуется сверлить пол в помещении.

Монтаж паро- тепло- и гидроизоляции

Основание готово, продолжаем устройство теплого пола по грунту, и у нас возникает следующий вопрос – что делать дальше, т.к. существует несколько «пирогов» такого пола. В этой связи интересен ход мыслей Rebbytw.

Я задумался, как поступить: засыпать щебень, делать стяжку (черновую) или сразу класть утеплитель, и решил посоветоваться с теми, кто уже делал пол по грунту.

Местные строители посоветовали пользователю изготовить такой пирог: раскатать по слою уплотнённого песка полиэтиленовую плёнку, затем по этому настилу залить армированную бетонную черновую стяжку толщиной примерно 50 мм. Далее на это основание уложить экструзионный пенополистирол, который затем фиксируется на стяжке саморезами. Затем лить финишную стяжку тёплого пола.

Пользователь подумал и отказался от этого решения, как неправильного и небюджетного способа. Ведь, по сути, черновую стяжку, предложенную «местными», следует изготавливать только для удобства фиксации ЭППС. Rebbytw решил, что т.к. на пол не предполагается большая нагрузка, правильно будет положить утеплитель (в 2 слоя по 5 см каждый) на основание из уплотнённого песка, подстелив под теплоизоляцию полиэтиленовую плёнку.

Укладка теплого пола в стяжку – технология по шагам для водяного и электрического пола

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Мокрая – сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

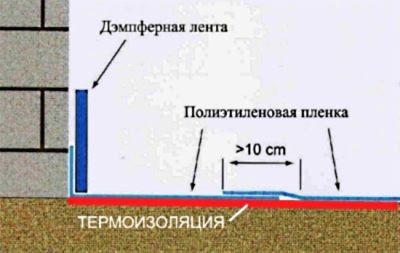

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

обычную полиэтиленовую плёнку, не тоньше 200 мкм;
цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
мембрану из жидкого силикона или ПВХ;
рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

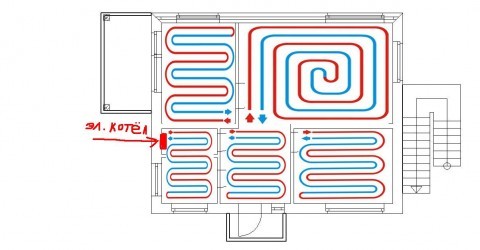

Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно – песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

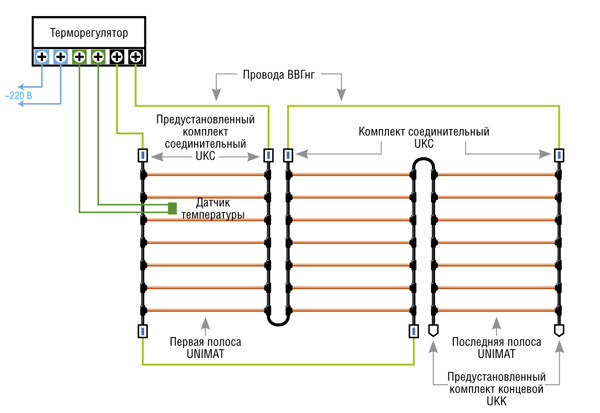

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Устройство цементной стяжки на теплом полу

Теплый пол состоит из нескольких слоев. Каждый выполняет свою функцию, но вместе они работают как единая система. Стяжка для теплого пола – это важная составляющая системы. Чтобы выполнить ее заливку правильно, надо знать технологические особенности монтажа и послойный состав всех видов теплого пола.

Наглядное строение полового покрытия с обогревом

Структура теплого пола

Она определяется двумя показателями:

подпольное пространство;
тип нагревательных элементов.

Подпольное пространство

Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Вне зависимости от типа помещения, укладка теплого пола в стяжку проводится на слой теплоотражающего материала. У него одна сторона покрыта фольгой и не дает теплу уйти вниз.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

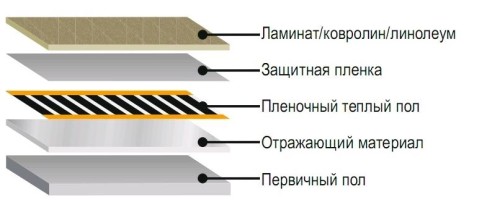

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

Первый – основание. Технология его устройства не отличается от двух предыдущих.
Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Настильная стяжка из листов ГВЛ, ДСП – это самый простой вариант. Она не требует больших финансовых и трудовых затрат.

Стяжка для пола

Классическая цементно-песчаная стяжка стоит дороже, чем настильное покрытие. Ее эксплуатационные характеристики намного лучше:

Прочность. Бетонная или цементно-песчаная стяжка для теплого пола характеризуется высокой несущей способностью. Она надежно защитит нагревательные элементы от механического воздействия и разрушения.
Теплопроводность. Она замедляет фоновый переход тепла из одного слоя пола в другой.
Функциональность. На стяжку можно положить любое финишное покрытие.

Толщина слоя

Этот параметр зависит от нескольких факторов:

Состав раствора. Толщина слоя из обычной смеси цемента и песка – 50-60 мм. Ее можно уменьшить до 20-30 мм, если добавить пластифицирующие присадки.
Тип элемента нагрева. Для водяного обогрева с армированием из металлической сетки толщина стяжки над теплыми полами – 60-70 мм. Для нагревательных матов – 20-30 мм.

Послойное строение водяного теплого пола

Толщина «пирога» складывается не только из стяжки, но и утеплителя, элементов нагрева. Это учитывают при выборе системы обогрева. Например, стандартный водяной пол «украдет» от 115 до 165 мм высоты комнаты. Электрические или инфракрасные маты отнимут 50-60 мм. Пленочные теплый пол – 30-40 мм. Все зависит от толщины утеплителя и климатического района.

Замес раствора

Сухую смесь для заливки стяжки можно купить в магазине, а можно приготовить своими руками. Она делается из цемента, песка, воды и пластификаторов. В домашних условиях пластификаторы обычно не добавляют.

Приготовление цементно-песчаного раствора с помощью перфоратора и специальной насадки

Марка раствора для стяжки по прочности – М200, М250. Этот показатель означает, что на 1 см 2 застывшего раствора можно давить с усилием 200-250 кг. Для теплого пола такого показателя достаточно. Цемент используют М400 или М500. Песок рекомендуется брать речной. У него песчинки гладкой формы. Благодаря этому стяжка легче разравнивается. Также можно использовать карьерный песок.

Для замеса раствора марки М200 берут соотношение портландцемента М400 и песка 1:3,5. Его замешивают в бетономешалке или металлической бадье. Воду добавляют по конкретной ситуации. Это зависит от влажности песка.

Объем одного замеса зависит от скорости выработки раствора. Исходят из правила, что он не должен простаивать больше 1-2 часов.

Нормы расхода цементно-песчаной смеси рассчитывают из массы раствора, необходимой для заливки участка площадью 1 м 2 толщиной 1 см. Для марки М200 – это 20-25 кг, цемента – 4,5 кг, песка – 13,5 кг.

Подготовка основания

Различают несколько способов подготовки:

Основание из плит перекрытия. В первую очередь удаляют весь мусор, грязь и пыль. Затем поверхность плиты обрабатывают грунтом глубокого проникновения или бетоноконтактом. Для обработки используют обычный малярный валик шириной 200-250 мм.

Грунт высыхает за 2-3 часа. Рекомендуется обработать поверхность 2 раза.

Основание из утеплителя и нагревательных элементов. Особых подготовительных работ не требуется. Поверхность очищают и удаляют весь мусор.
Земляное основание. Его подготовка относится к общестроительным работам, а не к стяжке для теплого пола. В первую очередь на землю засыпают слой песка толщиной 100-150 мм. Затем расстилают гидроизоляционный материал. Чаще всего это полиэтиленовая пленка. На пленку укладывают армирующую сетку с размером ячеек 100×100 мм. На конечном этапе заливают бетонную смесь. Ее лучше заказать в специализированной организации.

Срок набора бетоном прочности – 28 суток. В случае с теплыми полами надо строго выдержать эти временные рамки.

Армирование основания

Стяжку для водяного теплого пола армируют металлической сеткой с размером ячеек от 50×50 до 100×100 мм. Части каркаса укладывают внахлест. Можно скрепить их между собой вязальной проволокой.

Укладка армирующей металлической сетки для заливки водяного теплого пола

Электрические маты или пленочные теплые полы армируют полимерной сеткой с размером ячеек 20×20 мм.

Надо следить за качеством металлической сетки. Если на ней есть ржавчина, то этот процесс не остановится после заливки пола. Она будет продолжать ржаветь и в теле стяжки.

Установка маяков

Это важный этап, от которого зависит ровность пола в горизонтальной плоскости, однако установка маяков – это не обязательное требование.

Такая технология, когда маяки не устанавливают, используется для заливки цементно-песчаной стяжки в небольших помещениях. Ее просто выравнивают правилом с встроенным уровнем. Устройство стяжки начинают от дальнего угла. Раствор выливают на пол и ровняют. После затвердевания на цементно-песчаную стяжку выливают тонкий 1-10 мм слой самовыравнивающихся полов. Они растекаются по поверхности, создавая ровное и прочное финишное покрытие.

Маяки устанавливают для заливки полов в больших помещениях, где сложно определить уровень горизонта на глаз. В качестве маяков используют профиль с размером ребра 10 мм. Шаг установки – 500-700 мм. Его крепят на раствор. В первую очередь размечают комнату. Вдоль длинной стены устанавливают лазерный уровень. Затем отмечают на ней линию монтажного горизонта.

Отступают от стены 300-400 мм. Затем на раствор устанавливают первый маячковый профиль. Выравнивают его по линии на стене. Остальные маяки монтируют с заданным шагом. Горизонт с первого профиля переносят с помощью строительного уровня. На завершающем этапе проверяют все маяки. Затем их оставляют на 24 часа для затвердевания раствора.

Монтаж маячкового профиля на раствор

Расстояние между профилями должно быть меньше, чем размер правила. В противном случае во время заливки стяжки оно будет проваливаться. Выровнять поверхность не получится.

Заливка стяжки

Ее начинают делать через 24 часа после установки маяков:

Обрамление комнаты по периметру демпферной лентой. Это полимер, которым обклеивают стены на уровне пола. Она создает буферную зону между стяжкой и ограждающими конструкциями. Лента выполняет несколько функций:

препятствует потерям тепла через стены;
защищает стяжку от растрескивания в результате температурных скачков.

Оклейка периметра комнаты демпферной лентой

Перед заливкой стяжки, после установки армирующей сетки проверяют работоспособность всей системы. Особенно это касается водяного пола. Если в нем течь, то половое покрытие придется полностью переделывать.

Заливка цементно-песчаной смеси на теплый пол. Оптимальная температура в помещении для устройства стяжки пола с обогревом – +5-25°С. Заливку начинают от дальнего угла и ведут полосами, ограниченными двумя соседними маяками. После заливки выравнивают каждую порцию раствора плавными волнообразными движениями правила. Не рекомендуется устраивать перерывы в заливке стяжки в одной комнате. Если в ходе работ появился перерыв, то раствор между старым и новым участками тщательно перемешивается. Главная задача – это создание бесшовной монолитной конструкции.

Заливка цементной стяжки для теплого пола

Для определения сроков застывания стяжки есть универсальное правило, которым пользуются все строители и отделочники. На один сантиметр толщины надо добавлять 7 дней. Стяжка под теплый пол толщиной 3 см будет сохнуть 21 день.

После заливки стяжку оставляют сохнуть. Если в помещении сухо и жарко, то с интервалом в 12 часов поверхность увлажняют в течение одной недели. Можно закрыть пол пленкой.

Устройство деформационных швов. Они необходимы для нивелирования изменений размера стяжки от температурных колебаний. Их прорезают через стуки после заливки стяжки с шагом 1500-2000 мм или при площади помещения больше 25 м 2 . Затем швы заполняют герметиком и заделывают раствором.

Устройство температурных швов

Демонтаж маяков. Их удаляют через 24 часа после завершения основных работ. Швы заделывают цементно-песчаным раствором. Если планируется заливка самовыравнивающегося пола, то демонтаж маяков проводить не обязательно.

Срок первичного схватывания раствора – 2-3 часа. В этот период можно выравнивать поверхность, т.к. раствор пластичный. Процесс гидратации (набора прочности) протекает ступенчато. Через 72 часа стяжка набирает 50-60% от расчетной прочности. Затем скорость набора прочности уменьшается.

На этом этапе устройство стяжки теплого полового покрытия завершают. По такому прочному и надежному основанию можно положить любое финишное покрытие. Монтаж теплого пола можно выполнить своими руками.

Видео

В быту люди сталкиваются с проблемой, как определить готовность стяжки. Во всех таблицах приведены усредненные параметры. Есть действенный и простой метод. Салфетку из бумаги кладут на стяжку. Сверху закрывают кружкой. Через 8-12 часов ее убирают. Если салфетка сухая, значит, стяжка готова. Если она влажная, то надо подождать.

Подготовка пола под тёплые полы: стяжка, теплоизоляция и гидроизоляция

Теплые полы появились в качестве дополнительного подогрева в тех помещениях, где по специфике функционирования люди ходят босиком (например, ванная комната).

Схема инфракрасного теплого пола.

В настоящее время обогрев полов распространился в качестве отдельного отопления помещения.

Подготовка пола под монтаж теплых полов определяет качество их функционирования. Необходимая теплоизоляция обеспечит высокий КПД нагрева, а горизонтальность поверхности позволит воде беспрепятственно течь по трубам. Как правильно выполнить подготовку основания теплого пола, обеспечивающую его качественное функционирование? Будут ли различия в подготовке для монтирования теплых полов разных конструкций (водных, электрических, инфракрасных)?

Виды и конструктивные отличия обогреваемых полов

Схема подключения теплого пола.

В первом веке нашей эры в Корее существовала традиция обустройства теплых каменных полов «ондол», внутри которых были расположены дымоходы от дровяной печи.

Современные конструкции обогрева помещения тепловым излучением от напольной поверхности выполняются в виде трубы с горячей водой или в виде электрического кабеля, вмонтированного в пол. Использование инфракрасного излучения позволяет не монтировать энергоноситель внутрь стяжки, а укладывать его под верхним напольным покрытием (линолеум, ламинат, ковролин).

Монтаж нагревающего элемента (труба, кабель) выполняется в стяжку (цементно-песчаный раствор или наливной пол). Слой уложенной стяжки вместе с нагревателем образует напольный радиатор большой площади, который способен обогреть полностью все пространство комнаты.

Для длительного функционирования в качестве напольной подложки стяжка должна быть уложена на ровное покрытие и укреплена (арматурой или армирующей сеткой). Материал стяжки может расширяться и сжиматься при нагреве и охлаждении. Чтобы не допустить появления трещин в результате расширения и сжатия материала нагревающего слоя, по периметру устанавливается демпфер (между стеной и стяжкой с нагревателем). Демпферная лента представляет собой вспененный полимер, он не только гасит расширения, но и изолирует щели между полом и стеной.

Стяжка с проводом (или трубами) никогда не укладывается непосредственно на грунт или балку перекрытия. Для ее заливки укладываются нижние слои конструкции теплого пола.

Подготовка основания под теплые полы

Подготовка пола выполняется в двух целях: выровнять поверхность и теплоизолировать ее с нижней стороны (от грунта).

Выравнивание нижней поверхности, тепловая и гидроизоляция

Схема гидроизоляции теплого пола.

В квартирах плиты перекрытия имеют достаточную горизонтальность поверхности. Выравнивание необходимо в частном секторе, когда снизу будущего пола расположен грунт. Первичное выравнивание выполняется подсыпкой сухого песка в углубления. Далее, заливается первичная стяжка. Материалом для нижней стяжки служит цемент. Толщина нижней первичной стяжки составляет 5-6 см. При этом качественной считается та первичная стяжка, в которой имеющиеся неровности не превышают 3 см. Особенно важно обеспечить ровную поверхность для укладывания труб, от этого будет зависеть свободный ток нагретой воды.

Обеспечить дополнительную теплоизоляцию напольного радиатора от грунта можно стяжкой цемент+глина+опилки (тырса).

Изоляция нагревающего слоя от грунта или подвала (в доме) или плиты перекрытия (в квартире) необходима при любой конструкции теплых полов. Наиболее распространенным материалом такого изолирования является пенопласт и пеноплекс. При этом плотность используемых плит должна быть 3,5 кг/см3 или выше. Плотность утеплителя должна обеспечить его достаточную жесткость, сверху будет лежать слой цементной стяжки, трубы с водой и тяжелое напольное покрытие (например, кафель).

Перед укладкой пенопластовых плит необходима гидроизоляция (например, полиэтилен 250 мкм). Структура пенопласта содержит открытые ячейки, он паропроницаем и гидрофобен, то есть впитывает влагу внутрь себя. Для предупреждения проникновения грунтовой влаги утеплитель кладут на слой полиэтилена (или другого гидростойкого материала).

Пеноплексовый утеплитель характеризуется улучшенными свойствами, его ячейки закрыты, влага не пропитывает материал, поэтому укладывание гидроизоляции не важно. Толщина утеплителя должна быть выше 5 см (для частного сектора) и 2-3 см (для плит перекрытия в квартире).

Армирование стяжки и укладывание демпферной ленты

Схема армирования стяжки теплого пола.

Армирование стяжки теплого пола важно, если конструкция представляет собой нависающий слой (пол является потолком гаража или погреба). Армирование необходимо при укладывании конструкции из труб, она сама по себе тяжелее электрических проводов и создает дополнительное неравномерное давление на нижнюю стяжку, чем может вызвать ее растрескивание. В случаях, когда необходима надежная армировка, используется металлическая арматура или сетка диаметром проволоки 4-6 мм, шагом до 150 мм. Сетку с меньшим диаметром (2-3 мм) используют для укрепления теплого пола с электрическим кабелем. Металлический материал сетки будет иметь дополнительный сглаживающий эффект в распределении тепла по поверхности стяжки.

Демпферная лента выпускается толщиной 5-8 мм и шириной 12-18 см, при ее укладывании надо учесть, что край ленты должен возвышаться над верхним уровнем пола минимум на 2 см.

На этом подготовка основания для укладывания теплого пола заканчивается. Далее, выполняется раскладывание нагревателя (по предварительно расчерченной схеме), заливка вторичной стяжкой бетона или наливного пола, монтаж наружного декоративного покрытия.

Материал наружного пола должен характеризоваться высокой теплопроводностью, он должен хорошо передавать тепло внутрь отапливаемого пространства. Идеальным покрытием теплых полов считается кафель, подойдут и могут быть использованы: камень, ламинат, линолеум, ковролин.

Гидроизоляция пола перед стяжкой

Гидроизоляция пола перед стяжкой необходима по двум причинам: во-первых, она препятствует проникновению паров влаги из подвала или с нижнего этажа в бетонную стяжку, во-вторых, она защищает плиты перекрытия от возможных протечек воды во влажных помещениях. Особенно важно выполнить качественную гидроизоляцию пола перед стяжкой на первом этаже частного дома, не имеющего подвала. Водяные пары и капиллярная влага, поднимающиеся от грунта, часто имеют кислотную или щелочную среду, они активно взаимодействуют с компонентами бетона, и уже через несколько лет стяжка может покрыться сетью трещин и начать разрушаться.

Виды гидроизоляции пола перед стяжкой

Существует несколько способов гидроизоляции пола перед стяжкой. В частных домах без подвального помещения в качестве первого слоя гидроизоляции часто применяют гравийно-песчаную подушку. Под основание пола насыпают сначала гравий или щебень, утрамбовывают его, а затем засыпают его песком. Полученная подушка из-за наличия воздушных зазоров между частицами предотвращает капиллярный подъем влаги от грунта. При этом от водяных паров она практически не защищает, поэтому требуется дополнительная пленочная парогидроизоляция.

Парогидроизоляционные пленки в качестве гидроизоляции пола перед стяжкой используют не только в частных домах, но и в городских квартирах. Пленки позволяют создать влагонепроницаемое покрытие и защитить стяжку от водяных паров и влаги, исходящей от плит перекрытия, а также саму плиту от протечек воды во влажных помещениях.

Третий вид гидроизоляции пола перед стяжкой – обмазочная гидроизоляция. Ее выполняют мастиками на основе битума или каучука, наносимыми в несколько слоев. Отличительной особенностью такой стяжки является способность заполнять любые неровные поверхности, что особенно удобно при большом количестве трубных проходок.

Кроме того, для придания бетонным плитам перекрытия гидроизоляционных свойств их можно обработать раствором пропиточной гидроизоляции. Эта технология является сравнительно новой, но уже завоевала популярность у строителей благодаря простоте и эффективности. Бетон пропитывают раствором проникающей гидроизоляции по поверхности с любой стороны перекрытия, после чего в порах бетона при взаимодействии с его компонентами начинается рост игольчатых кристаллов, препятствующих проникновению влаги в толщу бетона.

Технология выполнения гравийно-песчаной подушки

Подготовка основания заключается в выравнивании грунта под будущим полом и удалении с него плодородного слоя, содержащего органические примеси. Обычно это делают еще на этапе подготовки площадки под строительство.
На подготовленный грунт насыпают щебень с величиной фракции не более 50 мм. Засыпку производят по всей площади пола. Гравий утрамбовывают, выравнивают, чтобы исключить большие перепады высот. Толщина слоя – не менее 0,2 м, а на участках с близким расположением грунтовых вод – не менее 0,5 м.

Технология выполнения гидроизоляции пола рулонными материалами

По периметру стен укладывают демпферную ленту. Она необходима для компенсации расширения бетонной стяжки под воздействием колебания температуры. Крепят демпферную ленту с помощью клеящего слоя или дюбель-гвоздей.

Технология выполнения гидроизоляции пола обмазочной гидроизоляцией

Подготовленное бетонное основание очищают от мусора, пыли и загрязнений, особенно тщательно нужно удалять острые частицы, режущие кромки и выступы, а также пятна от масел, растворителей, химически-активных веществ – при взаимодействии с растворами обмазочной гидроизоляции они могут разрушить ее.

Для надежной гидроизоляции пола перед стяжкой можно использовать не один, а несколько способов. Например, при гидроизоляции пола в частном доме без подвала можно выполнить гравийно-песчаную подушку, поверх нее уложить слой утеплителя, гидроизоляционную пленку, и только потом смонтировать арматуру и залить стяжку. В квартире на первом этаже, находящемся над подвалом, можно использовать проникающую гидроизоляцию плит перекрытия в сочетании с рулонной или обмазочной гидроизоляцией. Во влажных помещениях квартир, расположенных на верхних этажах многоквартирного дома, где любая протечка может повлечь за собой возмещение ущерба соседям, лучше обустроить двойную гидроизоляцию: до выполнения стяжки и поверх нее. В этом случае под стяжку используют рулонные материалы, а поверх стяжки выполняют обмазочную гидроизоляцию.

Подготовка пола под теплые полы

Теплый водяной пол — подготовка помещения к монтажу

Перед началом всех работ, необходимо убедиться в том, что помещение подготовлено к монтажу тёплого водяного пола.

Если у вас дом на этапе строительства, позаботьтесь о том, чтобы оконные и дверные проёмы были выставлены на высоту с учетом того, что готовый смонтированный пол водяной займет в толщину 10 – 20 см. Толщина будет зависеть от многих факторов. Например нуждается ли основание под будущий тёплый пол в выравнивании, а так же какое утепление будет требовать ваша будущая конструкция. Более подробно о всех этих нюансах, будет рассматриваться в следующих статьях данного раздела. Сейчас, на этом этапе вам надо знать, нужно ли делать черновую стяжку для выравнивания или нет. Для этого нужно вымерить перепад уровня пола с помощью гидроуровня или лазерного уровня.(более подробно, как это сделать рассматривается в статье по монтажу черновой стяжки).

Даже если уровень пола ровный, но поверхность пола имеет выбоины, изъяны, не ровности, которые могут сказаться на качестве укладки утеплителя, необходимо всё устранить, хотя бы минимальным слоем стяжки в 3 см.

Ну, а если уж вы делаете пол «по грунту», то вам быть – плыть заливать черновую стяжку. Процедура выравнивания поверхности будущего водяного пола касается не только новостроек, но и квартир и домов где задумано установить тёплый пол. Здесь еще обратите внимание, возможно вам придется снять старую стяжку в целях экономии пространства или же если старая стяжка пришла в негодность.

Поверхность под будущий теплый пол должна быть чистая, выметите весь мусор, очистите шпателем от остатков штукатурки. Обратите внимание на углы, где сходятся стены и пол, там тоже не должно быть ничего лишнего, только угол в 90 градусов. В противном случае это помешает укладке утеплителя.
Далее стены. Они должны быть уже оштукатурены, желательно полностью. Ну или хотя бы низ, для того чтобы была возможность прилепить демпферную ленту. Но учтите, если вы оштукатурили стены не полностью, то после того как у вас будет готов водяной теплый пол и вы продолжите штукатурить стены, необходимо стелить под рабочую зону – пленку, бумагу, всё что угодно, что бы ни испортить «ляпушками» чистовую стяжку, на которую вы будете укладывать потом напольное покрытие, ведь это может сказаться на качестве конечного результата.
Запланированные межкомнатные перегородки должны быть уже установлены. В противном случае вы 100 % повредите трубу теплого пола, когда будете монтировать каркас перегородки.
Окна необходимо вставить, а также входную дверь. Залитая, неокрепшая стяжка пола не любит сквозняков, при наличии их в ней могут образовываться трещины от пересыхания.

Когда у вас будет всё готово и все требования выполнены, можно приступать к непосредственному монтажу водяного тёплого пола своими руками.

Подготовка пола под теплый пол

Выбор теплого пола

При покупке теплого пола выбор сводится к одному из двух типов: водяной или электрический. Наиболее распространены электрические теплые полы. Они, в зависимости от исполнения, бывают кабельные, пленочные и стержневые. А по принципу обогрева – конвекционные и инфракрасные. Инфракрасные обладают рядом экологических преимуществ: легкая ионизация, антиаллергенный эффект, не сушат воздух и мебель, равномерно распределяют температуру по высоте помещения.

Инфракрасный пленочный пол. Виды монтажа.

Полы с инфракрасным обогревом – достаточно молодая подкатегория теплых полов. Пленка дает возможность устанавливать инфракрасный теплый пол даже под такие капризные напольные покрытия как ламинат и ковролин. При этом не требуется такой трудоемкий, «грязный» и дорогой технологический процесс как стяжка. Поэтому пленочный теплый пол может быть установлен даже во время косметического ремонта. А ассортимент выбора из комплектов различных мощностей и назначения удовлетворит каждого покупателя.

Так какой же электрический теплый пол предпочесть: традиционный кабельный, который технологически не менялся с 40-х годов прошлого века? Инновационный теплый пол в виде тонкой нагревательной пленки? Или стержневой мат из карбоновых стержней, который в России появился всего пару лет назад под торговой маркой UNIMAT (Юнимат)?

Чтобы получить правильный ответ, нужно правильно задать вопрос. Нельзя так «в лоб» сравнивать эти три основных вида электрических теплых полов, представленных на рынке. Пленка напрямую не конкурирует ни с кабелем, ни с «Юниматом». Она предназначена только для сухого монтажа, поскольку боится агрессивной щелочной среды стяжки или плиточного клея. Зато при обустройстве теплого пола под уже настеленный или вновь укладываемый линолеум, ламинат или ковролин она просто не заменима! «Теплый пол за два часа» — вот слоган, под которым продвигает себя лидер сегмента пленочных теплых полов марка CALEO (Калео). И это действительно так. Пленочный теплый пол в комнате действительно может быть смонтирован даже непрофессионалом практически за такое короткое время.

Для равномерного обогрева жилища лучшим решением может стать использование системы «теплый пол». Обычные батареи или конвекторы перегревают верхние слои воздуха и оставляют холодными нижние. «Теплый пол» обеспечивает равномерное прогревание всего воздуха и к тому же на 20% экономнее других систем отопления.

Существует два вида теплых полов: электрический и водяной. У каждого из них есть свои особенности и преимущества. К примеру, электрический пол работает бесшумно, отлично поддается регуляции, возможен как минимальный, так и интенсивный обогрев. В свою очередь водяной пол – в жаркое время года может заменить кондиционер и к тому же он экономичнее первого. Но оба они являются совершенно безвредными. Произвести монтаж этих систем можно и без специалистов.

Для монтажа электрического пола своими руками потребуется: нагревательный кабель, теплоизоляция, электронный терморегулятор и монтажная лента. В начале на подготовленную поверхность укладывается теплоизоляция из листов фольги (от 3 до 10мм) отражающим слоем вверх, после крепится монтажная лента, и уже затем укладывается нагревательный кабель. Терморегулятор остается снаружи, к нему прикрепляются холодные концы кабеля и датчик. После всего делается стяжка (толщиной не менее 3 см) и настилается напольное покрытие. Не менее 28 суток нужно для того, чтобы стяжка застыла естественным образом. Чтобы фольгированный слой термоизоляции не разрушился после стяжки из-за щелочной среды, лучше использовать только материалы, дублированные поверх фольги лавсаном.

Водяной теплый пол своими руками монтируется по тому же принципу, что и электрический. Отличие лишь в том, что нужна еще и гидроизоляция. Он состоит из котла, узла управления, терморегулятора и водопроводных труб.

На определенном расстоянии друг от друга укладываются пластиковые или металлопластиковые трубы. Дальше так же идет стяжка и напольное покрытие. При монтаже водяного пола допускается использование одной из двух систем: бетонной или настильной. При заливке бетоном не требуются дополнительные распределители тепла, однако настильная система значительно сокращает время монтажа.

Зачастую, устанавливать «теплые полы» своими руками во всей квартире нет потребности. В таком случае рациональнее будет электрический пол, установленный в отдельных комнатах, к примеру, санузле, прихожей, детской. И напротив, для обогрева всей квартиры лучше использовать водяную систему.

Подготовка пола под тёплые полы: стяжка, теплоизоляция и гидроизоляция

Схема инфракрасного теплого пола.

В настоящее время обогрев полов распространился в качестве отдельного отопления помещения.

Виды и конструктивные отличия обогреваемых полов

Схема подключения теплого пола.

Подготовка основания под теплые полы

Выравнивание нижней поверхности, тепловая и гидроизоляция

Схема гидроизоляции теплого пола.

Обеспечить дополнительную теплоизоляцию напольного радиатора от грунта можно стяжкой цемент глина опилки (тырса).

Изоляция нагревающего слоя от грунта или подвала (в доме) или плиты перекрытия (в квартире) необходима при любой конструкции теплых полов. Наиболее распространенным материалом такого изолирования является пенопласт и пеноплекс. При этом плотность используемых плит должна быть 3,5 кг/см 3 или выше. Плотность утеплителя должна обеспечить его достаточную жесткость, сверху будет лежать слой цементной стяжки, трубы с водой и тяжелое напольное покрытие (например, кафель).

Армирование стяжки и укладывание демпферной ленты

Схема армирования стяжки теплого пола.

Теплый пол в доме: выбор материала, монтаж и укладка

Теплый пол в доме – это комфортно, надежно и долговечно.

Монтаж системы «теплый пол» можно сделать своими руками, строго соблюдая технологию и правила укладки.

Обычно теплый пол делают в коридоре, ванной комнате или на кухне.

Укладка теплого пола: схемы и технологии

От способа укладки водяного пола будет зависеть равномерность распределения теплого воздуха в комнате. Процесс монтажа труб следует начинать от стен, двигаясь к центру и выходу по схеме.

Схемы укладки бывают трех видов:

«Улитка» (идет по периметру помещения по кругу, постепенно сужаясь к центру).
«Змейка» (труба сначала идет по периметру наружных стен, а обратно – волнистой линией от одной из стен).

Теплый пол «змейка»

Комбинированные (включают в себя «улитку» и «змейку»).

Любой вариант укладки труб может подходить для частного дома или квартиры.

Подготовка поверхности и основа под теплый пол

Подготовка поверхности под теплый пол начинается с демонтажа старой стяжки до самого основания. Перед началом укладки системы «теплый пол», нужно идеально выровнять поверхность пола и исключить все перепады. После этого, поверхность очищается и на нее укладывается слой гидроизоляции (демпферная лента, которая компенсирует тепловое расширение пола при его нагреве).

Выравнивание поверхности под теплый пол

Чтобы тепло не уходило обязательно утепляется его основа. Материал для этого может быть разным (в зависимости от типа пола, расположения комнаты и направленности обогрева):

Если функция теплого пола дополнять основную систему отопления, то достаточно применить в качестве утеплителя фольгированный полиэтилен.
Для квартир с отапливаемыми комнатами, подойдут листы экструдированного пенополистирола, толщина которых до 50мм.
Если квартира расположена на первом этаже (или дом на грунте), следует применять плотное утепление (например, насыпь керамзита или листы пенополистирола толщиной от 50 до 100мм).

Поверх слоя изоляции укладывается армирующая сетка, которая закрепит слой стяжки и закроет систему. К этой сетке при помощи крепежных клипс можно закрепить трубу теплого пола.

Теплый пол: выбор материалов и схемы устройства

Перед началом укладки теплого пола, необходимо определиться с материалом и подготовить инструменты. Устройство системы «теплый пол» включает в себя такие элементы и оборудование:

водонагревательный котел (с насосом),
шаровые клапаны,
трубы для разводки,
коллектор (с функцией регулировки и настройки),
трубы для укладки системы,
фитинги.

Для водяного пола обычно используют полипропиленовые или полиэтиленовые трубы. Лучше выбирать полипропиленовые трубы со стекловолокном, поскольку полиэтиленовые трубы меньше подвержены структуре расширения.

Диаметр труб выбирайте от 16 до 20мм. Трубы должны выдерживать высокую температуру (до 95 градусов) и давление в 10Бар.

Установка коллектора для системы «теплый пол»

Коллектор – это патрубок с разветвлениями. Он нужен для подключения одновременно нескольких контуров системы к одной линии подачи и обратки воды. Используются два патрубка, которые монтируются в коллекторный шкаф (один распределяет горячую воду, а другой собирает остывшую). Размер шкафа должен быть не меньше 50х50см и иметь толщину 12-15см.

Установив коллектор в шкаф, в него заводится подающая (горячая) труба и возвратная труба (холодная вода). Через фитинг к подающей трубе присоединяется коллектор (для раздачи воды), а к возвратной трубе монтируется коллектор для стыковки концов.

Если теплый пол подключается к системе центрального отопления, то установку насоса для подкачки делать не нужно. Насос монтируется только для автономных систем.

Разновидности укладки системы «теплый пол»

Процесс укладки теплого пола в бетонной стяжке выполняется поэтапно:

Очищается поверхность и выравниваются существующие перепады
Выполняется гидроизоляция и кромочная изоляция (по периметру стен крепится демпферная лента на всю высоту пола).
Пол утепляется материалом толщиной от 1 до 5 сантиметров (идеально подходит утеплитель с отражающей поверхностью).
Производится армирование.
Укладывается водяной теплый пол.
Осуществляется проверка работы системы (теплый пол включается на несколько часов).
Заливается стяжка (толщина стяжки должна быть выше армирования на 2-4 сантиметра).
Стяжка оставляется на месяц для полного застывания.
После застывания выполняется звукоизоляция.

Процесс укладки системы «теплый пол» по матам отличается от бетонной стяжки тем, что труба прокладывается по всей площади на одинаковом расстоянии. После этого маты заливаются стяжкой, и выполняется звукоизоляция.

Укладка системы может осуществляться на пенополистирольные плиты, но перед этим нужно спроектировать схему монтажа. Алюминиевые пластины для нагрева укладываются в пазы на плитах. После укладки и проверки системы, на поверхность теплого пола укладывается звукоизоляционный материал.

Хотите иметь горячее водоснабжение, но не хотите покупать колонку? Можно убить двух зайцев при помощи двухконтурного котла: он обеспечит и отопление, и водоснабжение. Подробнее здесь.

Деревянные плиты с алюминиевыми пластинами и деревянными пазами, а также пенополистирольные плиты относятся к модульным системам. В деревянных домах владельцы заменяют плиты рейками. Деревянные рейки укладываются так, чтобы между ними можно было проложить алюминиевые пластины, а в пластины – трубы.

Об особенностях однотрубных и двухтрубных систем отопления вы можете прочесть по ссылке —

Научитесь делать отопительный котел для бани своими руками.

Какой бы вид системы «теплый пол» вы ни выбрали, главное – соблюдение технологии и правил укладки. В среднем срок службы водяного теплого пола – 14 лет.
