Монтаж теплых полов в бетонной стяжке: инструкция по монтажу

Укладка теплого пола в стяжку

В последние годы всё большую популярность приобретают напольные системы обогрева, уверенно вытесняющие из квартир и частных домов настенные отопительные радиаторы.

Тёплые полы имеют целый ряд неоценимых достоинств, связанных с их высокими техническими характеристиками. Но, чтобы тёплые полы в полной мере раскрыли все свои плюсы, следует с максимальной ответственностью подойти к их укладке.

Одним из главных этапов является монтаж тёплых полов в бетонной стяжке: инструкция по монтажу будет представлена в данной статье.

Виды тёплых полов

Современные системы тёплых полов представлены тремя основными разновидностями, которые отличаются друг от друга конструктивными особенностями.

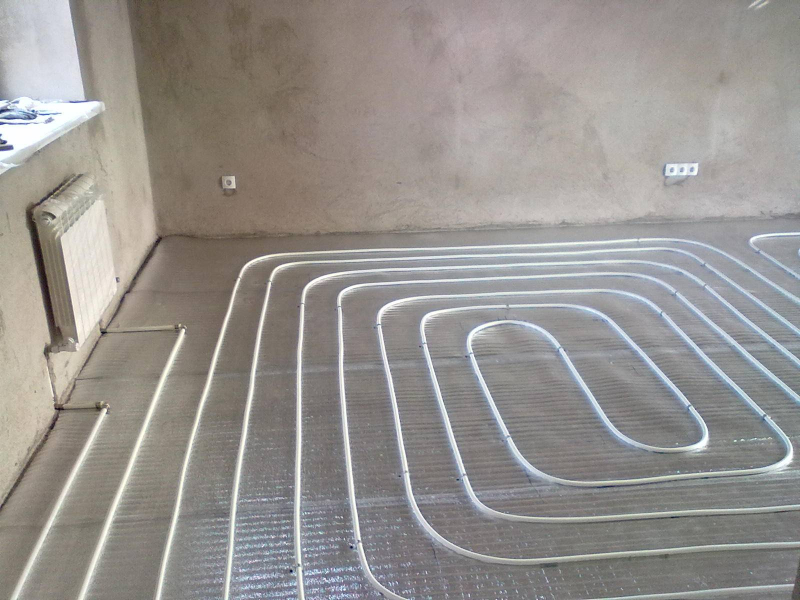

Во-первых, это водяные системы напольного обогрева, где в роли нагревательных элементов выступают пластиковые трубы, наполненные жидким теплоносителем – водой, этиленгликолем, антифризом. Перемещается жидкость по трубам при помощи сетевого электронасоса, либо под действием гравитационных сил.

Вторая группа тёплых полов – генерирующие тепло посредством электроэнергии. В одном случае для передачи тепла окружающему воздуху применяется нагревающийся электрический провод, заключённый в изоляционную оплётку – это так называемые кабельные тёплые полы.

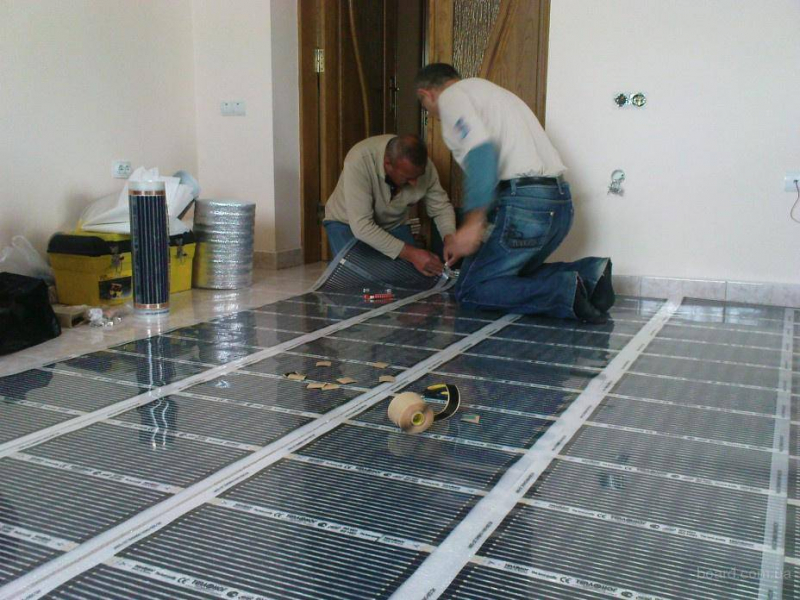

Другую разновидность электрических систем напольного обогрева представляют инфракрасные тёплые полы. Нагрев помещения в этом случае происходит за счёт специальной плёнки, внутри которой установлены карбоновые генераторы инфракрасного излучения.

ИК-излучение нагревает напольное покрытие, от которого тепло уже передаётся остальному помещению.

Бетонная стяжка и её функции

Стяжка при устройстве конструкций напольного обогрева выполняет одновременно защитную, выравнивающую и теплопередающую функцию.

При этом укладка тёплого пола в стяжку производится только в случае применения в качестве нагревательного элемента водопроводных труб или электрических проводов.

Инфракрасные плёночные полы ни в коем случае нельзя заливать бетоном.

Защитная функция

Заливка нагревательных элементов слоем бетона даёт возможность защитить их от внешних физических воздействий. Без стяжки электрические или водяные полы могут передавливаться весом расположенной на напольном покрытии мебели или же подвергаться регулярному воздействию при перемещении по комнате людей.

Всё это может привести к нарушению тока теплоносителя по трубе или к повреждению изоляционной оплётки нагревательных кабелей. Бетон в данном случае позволяет избежать подобных неприятностей и существенно продлить сроки эксплуатации всей обогревательной конструкции.

Выравнивающая функция

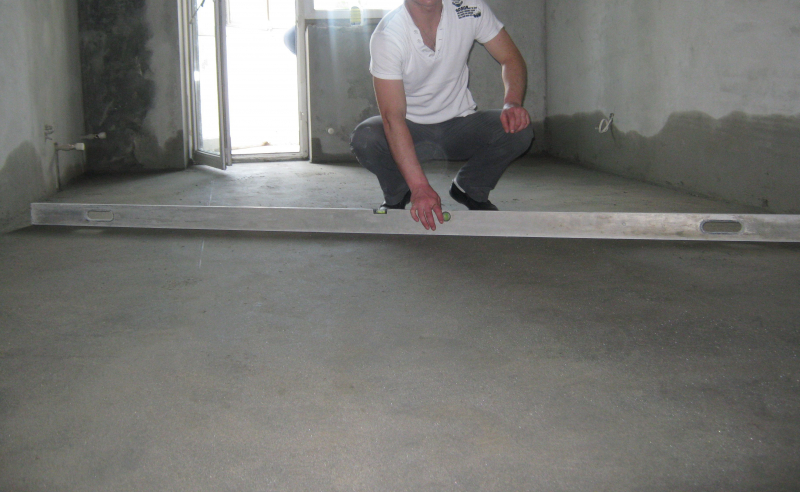

В случае, если черновое основание имеет некие дефекты в виде горизонтальных уклонов, бугров, впадин или трещин между плитами перекрытий.

Если черновое бетонное основание относительно ровное, то этап по устройству подстилающей бетонной стяжки можно пропустить.

Если же черновой пол имеет слишком явные дефекты, то уложить водяной или электрический тёплый пол в стяжку будет просто необходимо.

Теплопередающая функция

Для любой обогревательной системы немаловажным показателем является его коэффициент полезного действия (КПД). Правильно залитая бетонная стяжка даёт возможность максимально увеличить этот показатель.

Всё дело в том, что бетон обладает отличными показателями теплопроводности, чего нельзя сказать о воздухе и многих напольных покрытиях (линолеум, ламинат и т.п.). Поэтому тонкий слой бетонного раствора, уложенный поверх нагревательных конструкций, способствует более быстрой передачи тепловой энергии.

Кроме этого, прогретый бетонный массив может передавать тепло помещению ещё длительное время, что способствует поддержанию комфортной температуры.

Для сохранения высоких теплопередающих свойств не рекомендуется застилать бетонное покрытие тёплых полов материалами, имеющими свойства утеплителя – ковровые дорожки, тёплый линолеум и т.д.

Оптимальный вариант для сохранения высокого КПД – кафельная или керамогранитная плитка.

Работа по заливке стяжки

Как и другие виды отделочных работ, устройство стяжки представляет собой поэтапный процесс. Начинается заливка стяжки с подготовительных работ, к которым относятся устройство гидроизоляции под стяжку и сборка армирующего каркаса.

Гидроизоляция

Гидроизолирующий слой нужен для предотвращения свободного перемещения влаги сквозь межэтажные перекрытия. Если непосредственно под черновыми полами находится подвальное помещение или цокольный этаж, сырость оттуда может проникать в жилое помещение по мельчайшим трещинам и порам в бетонных перекрытиях.

Если же ниже расположен ещё один жилой этаж, то возникает риск его затопления при какой-либо «техногенной аварии» местного масштаба – в том числе и при прорыве отопительного трубопровода водяных полов.

Перед нанесением гидроизолирующего слоя следует внимательно осмотреть всю поверхность основания. Все замеченные щели и трещины нужно тщательно заделать шпаклёвкой или штукатуркой.

Затем бетон зачищается от мелкого мусора и пыли, обязательно обрабатывается грунтовкой глубокого проникновения. Отлично подойдёт грунт «Бетоноконтакт» или его импортные аналоги.

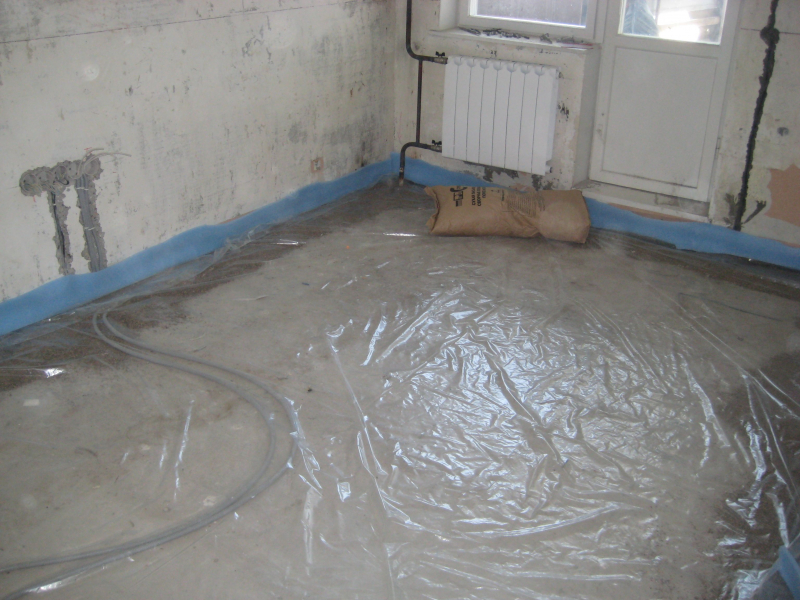

Следующим шагом производим укладку гидроизоляции.

Гидроизолирующие материалы подразделяются на две большие группы:

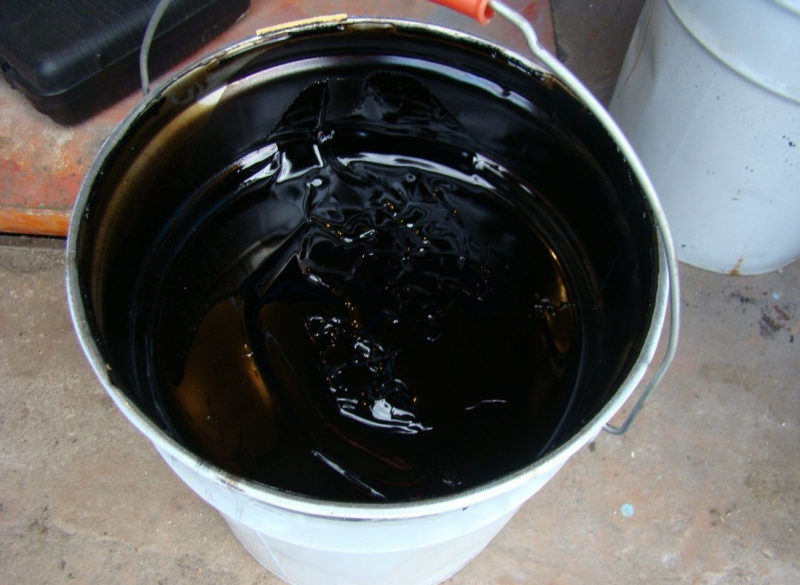

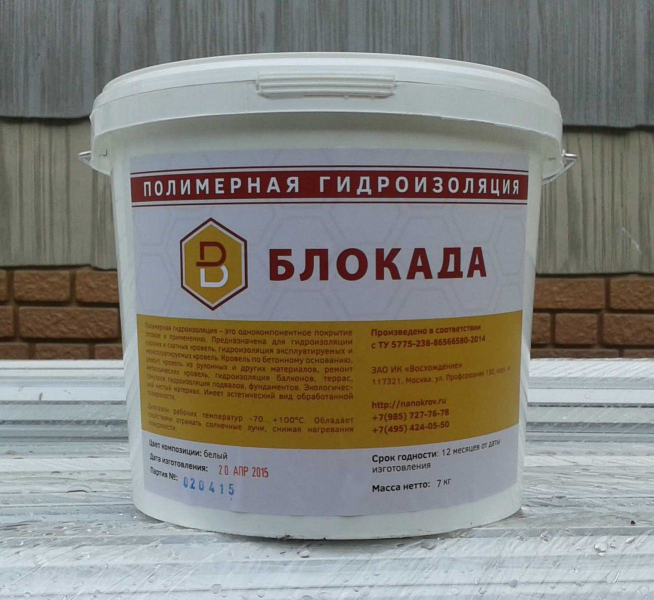

Жидкая гидроизоляция

Обмазочная гидроизоляция представляет собой жидкие смеси, наносящиеся на поверхность при помощи валика или кисточки.

Жидкая гидроизоляция содержит большое количество полимерных пластификаторов, которые придают ей повышенную текучесть.

Полимерные составы заполняют самые мелкие отверстия на бетонной поверхности, перекрывая тем самым доступ частицам воды.

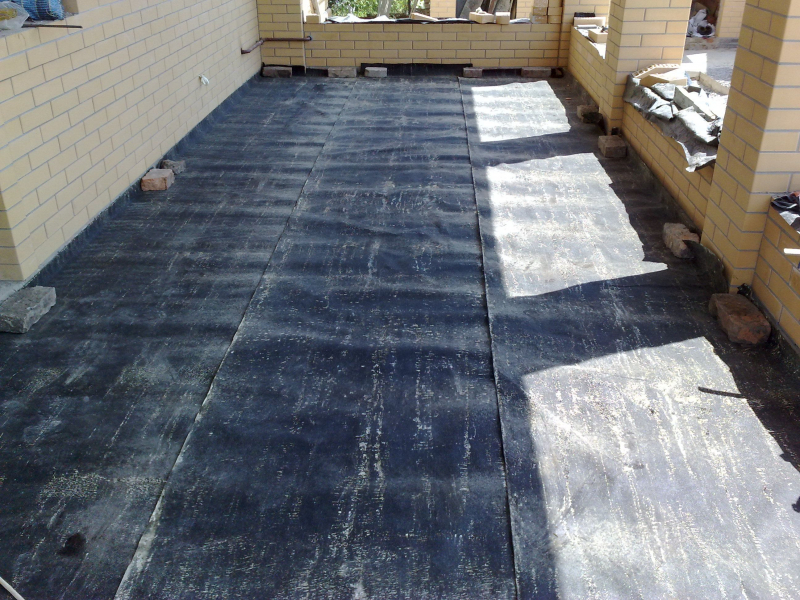

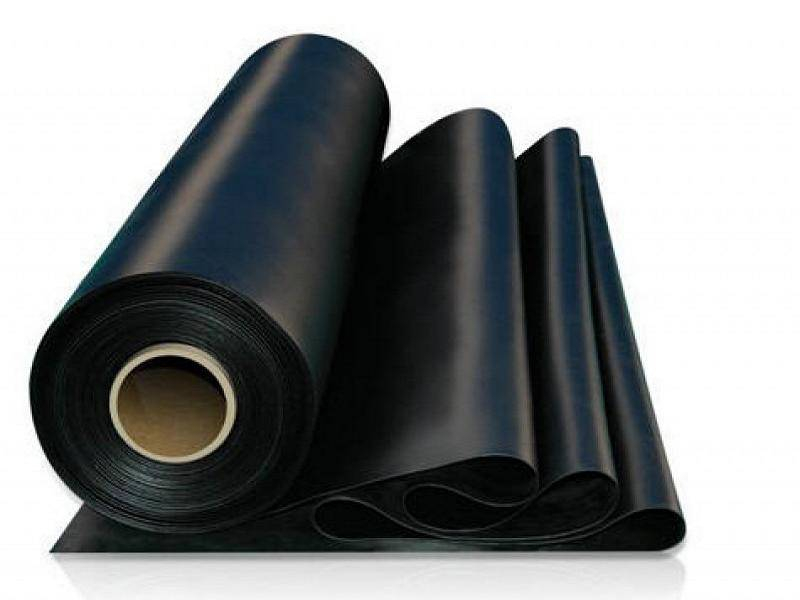

Рулонная гидроизоляция

Данный вид материалов изготовляется на основе битумов и поставляется на продажу в виде листов, свёрнутых в рулоны. К рулонным изоляциям относятся известный всем рубероид, а также его современные производные.

Крепиться к черновым полам листы могут с помощью клеевых составов, произведённых из полимерных или битумных мастик. Существует также самоклеющийся вариант гидроизоляции с нанесённым на внутреннюю сторону слоем мастики.

Перед наклейкой слой мастики разогревается строительным феном или специальной горелкой с открытым пламенем. Одним из вариантов самоклеящейся гидроизоляции является «Технониколь». О том, как смонтировать рулонную гидроизоляцию, смотрите в этом видео:

Пользоваться газовыми и бензиновыми горелками внутри помещений следует с большой осторожностью из-за пожароопасности. При возможности лучше заменить их на электрические фены.

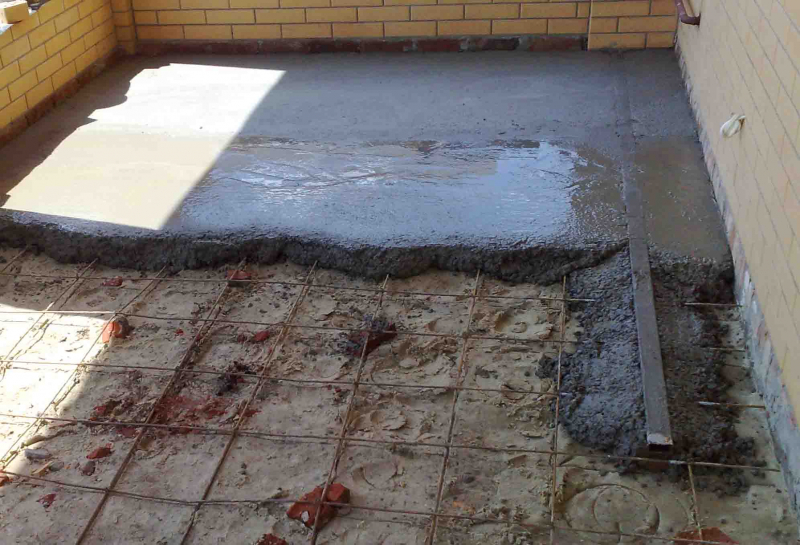

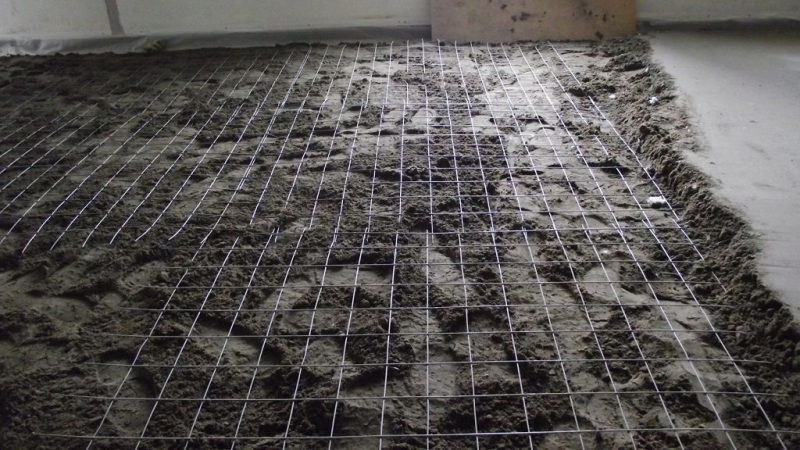

Армирование

Арматурный каркас предотвращает слой бетона от растрескивания и деформации. Для армирования половой стяжки можно применить готовую проволочную сетку, либо сплести каркас своими руками.

Для этих целей лучше использовать стеклопластиковую арматуру диаметром сечения 6 – 8 мм. Она по своим техническим качествам ничуть не уступает стальной арматуре, при этом в разы легче её, что позволяет избежать излишнего давления на межэтажные перекрытия.

Приготовление раствора

По завершении всех подготовительных работ приступаем к изготовлению бетонного раствора. Приготовить раствор можно либо из готовых сухих смесей, которые в большом ассортименте представлены в строительных супермаркетах, либо использовать самостоятельно закупленные ингредиенты. Подробнее о приготовлении раствора и заливке стяжки смотрите в этом видео:

Оба этих варианта одинаково популярны как среди домашних мастеров, так и профессионалов.

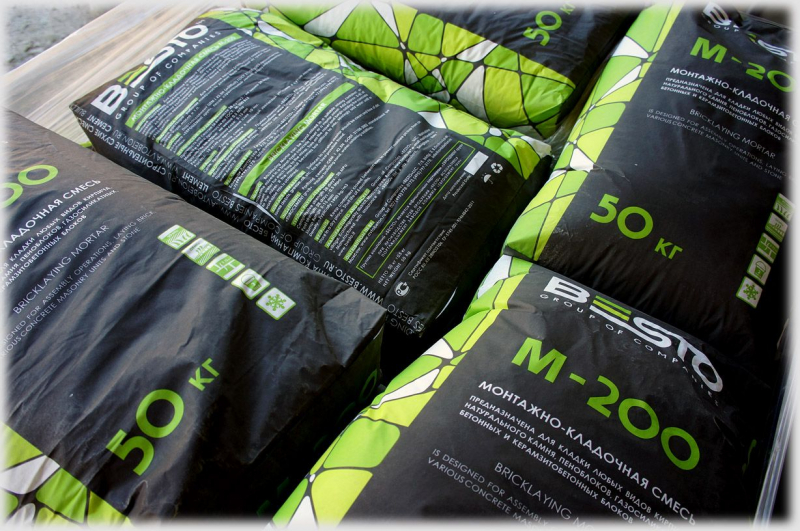

Готовые сухие смеси

Главным преимуществом данного варианта является скорость приготовления раствора и его высокое качество.

Достигается это благодаря точно выверенной дозировке всех необходимых компонентов, так что вам не придётся закупать все ингредиенты по отдельности и самостоятельно их дозировать.

Нужно будет лишь разбавить сухую смесь водой в регламентированных инструкцией пропорциях.

Наиболее технологичным вариантом, представленным на современном рынке, являются самовыравнивающиеся наливные полы. Благодаря специальным пластификаторам, раствору придаётся повышенная текучесть.

В результате под действием силы тяжести слой бетона растекается по основанию тонким ровным слоем. Главный минус готовых смесей – их большая цена, значительно превышающая себестоимость самостоятельно приготовленного бетона.

Бетон своими руками

Изготовление бетона для заливки стяжки своими руками является достаточно популярным вариантом из-за его бюджетности. Особенно это ощутимо, если вам нужно залить большие площади.

Для изготовления цементного раствора используют Портландцемент марки М-300 или М-400, а также крупнозернистый песок или гравий. В случае, если толщина выравнивающего слоя стяжки превышает 3 – 4 см, то в качестве наполнителя целесообразно использовать гравий или щебень.

Для заливки более тонкого слоя лучше всего использовать крупный песок. Для улучшения качества домашнего бетона в него можно будет добавить специальные добавки, а для уменьшения давления на основание в качестве наполнителя можно применить керамзит.

Для изготовления качественного бетона следует придерживаться пропорций, рекомендованных строительными нормативами и правилами.

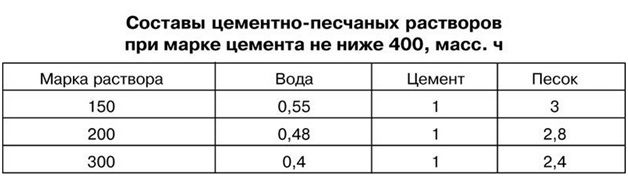

В таблице показаны рекомендованные пропорции для приготовления цементной смеси для заливки стяжки.

Заливка стяжки

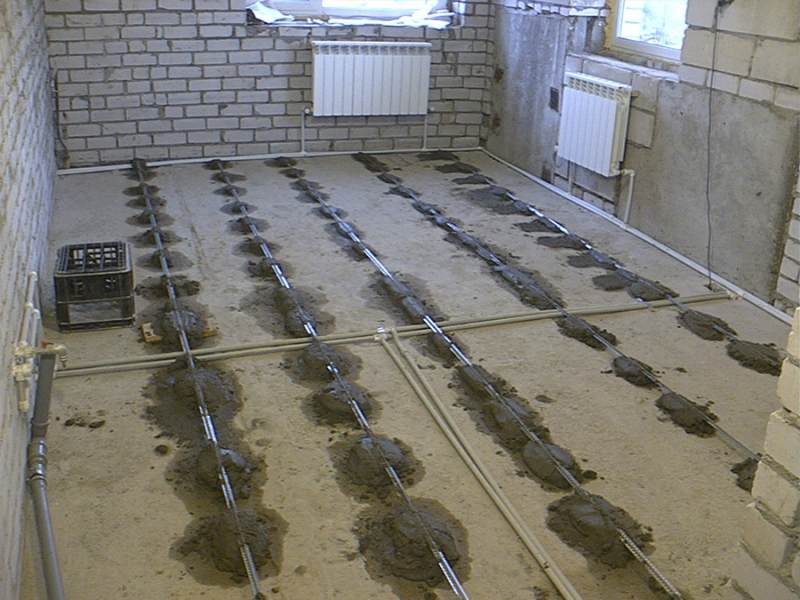

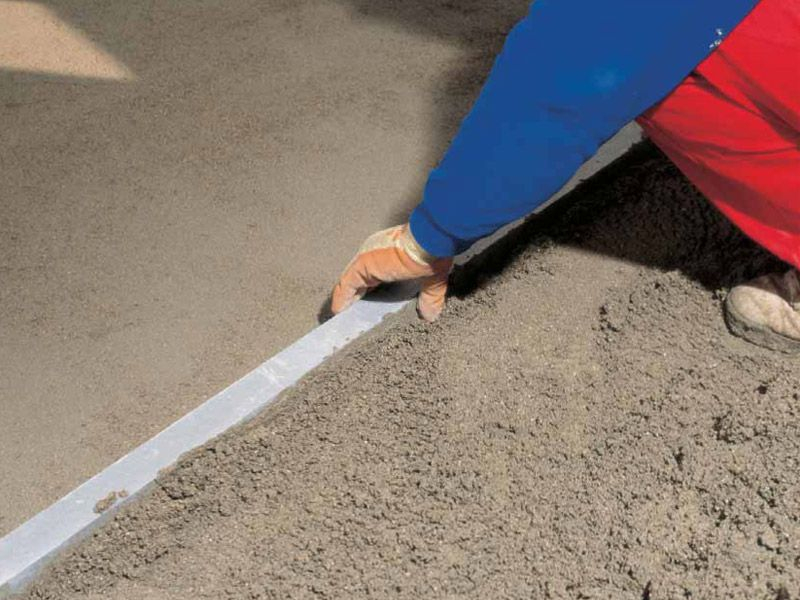

Для максимально ровной заливки стяжки на поверхности черновых полов нужно будет выставить маячки – специальные направляющие рейки, служащие ориентиром.

Выставлять маячки начинают от наиболее высокого угла при помощи лазерного или обычного строительного уровня.

Расстояние между параллельными маячками не должно превышать 0,8-1 м. В итоге вся поверхность полов должна будет разбита на полосы-отсеки, ограниченные параллельными направляющими, установленными на одной высоте.

Обойтись без устройства маячков можно в случае, если вы используете самовыравнивающиеся растворы.

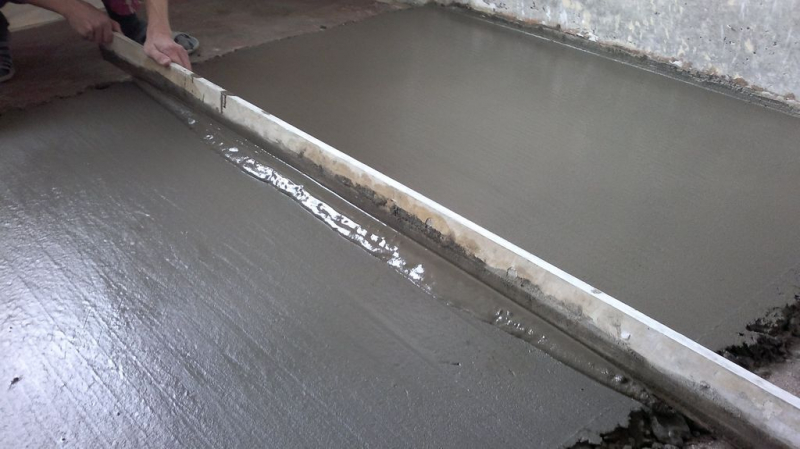

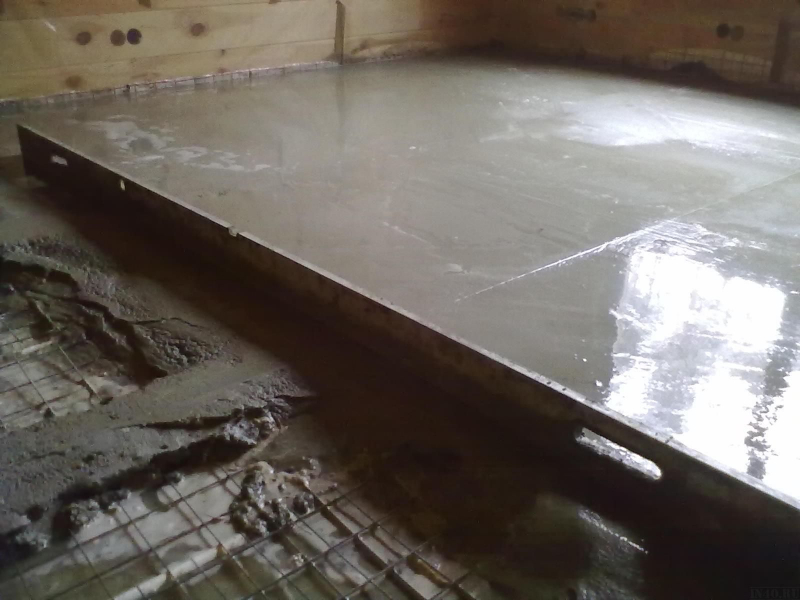

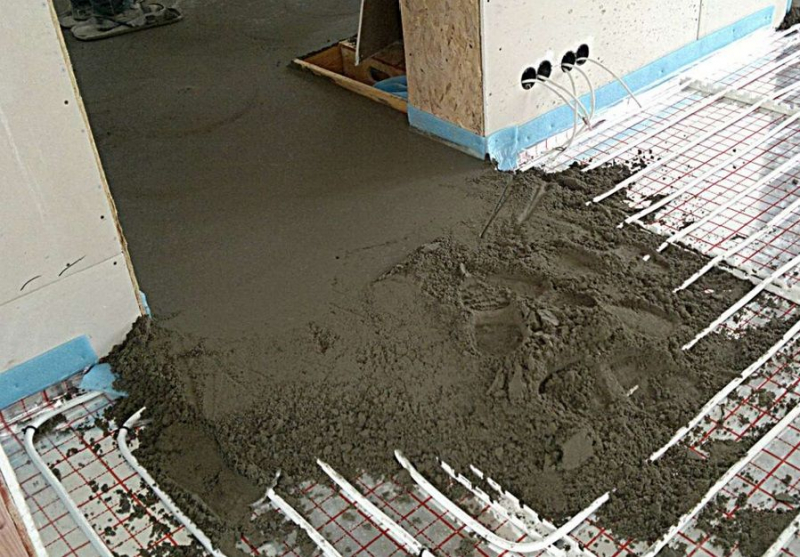

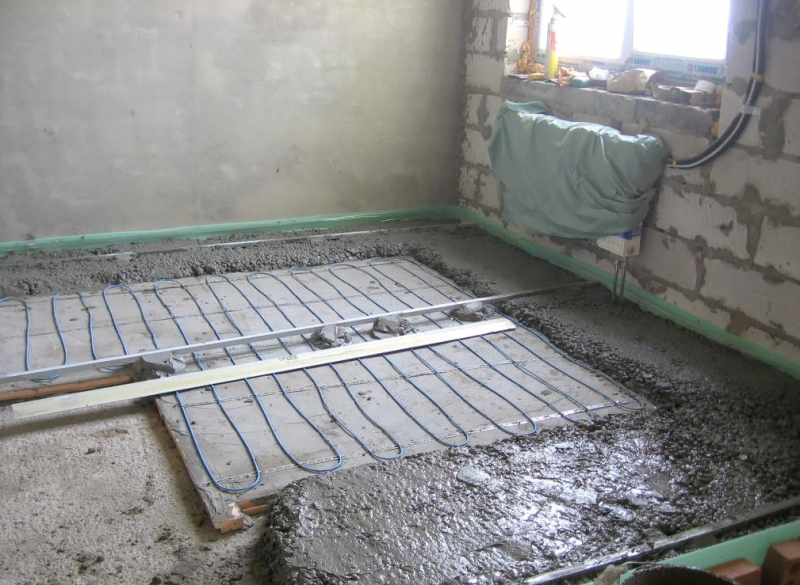

После установки маячков начинаем заполнять «отсеки» бетонным раствором, стартуя с самого дальнего от входной двери. Для выравнивания бетона используем правило и затирку. В случае, если общая толщина стяжки планируется свыше 5 см, то заливать её лучше в два слоя.

Монтировать системы тёплых полов можно уже спустя 3-5 дней, когда бетон наберёт достаточно прочности для того, чтобы, не деформируясь, выдержать вес человека.

При монтаже конструкции следует соблюдать технические рекомендации изготовителя, а после сборки проверить систему, подключив к питанию. Если обогрев функционирует в нормальном режиме, можно приступать к заливке второго слоя стяжки. Подробнее о том, как залить стяжку по маячкам, смотрите в этом видео:

Полное высыхание стяжки произойдет лишь через 4 недели

Заливка второго слоя производится в той же последовательности, что и первого: армирование сеткой, выставление маячков и заливка раствора.

Сохнуть стяжка до полного набора крепости должна не менее 4-х недель. Всё это время её поверхность рекомендуется периодически смачивать, а также накрывать полиэтиленовой плёнкой во избежание пересушивания и растрескивания.

После полного высыхания бетонного слоя можно будет приступать к укладке декоративного слоя напольного покрытия.

Конструкция теплого пола водяного: 10 лучших схем, особенности и правила монтажа

Статью опубликовал: Николай Стрелковский

Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.

Устройство теплого водяного пола

Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.

Обязательно применяются теплоизоляционые материалы

Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.

Коллектор водяного теплого пола

Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.

Сравнение отопительных систем

Каков принцип работы “теплого пола”

Эстетика и гигиеничность «теплого пола»

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

Водяной теплый пол может быть как дополнительным, так и основным источником тепла

Можно ли отопить дом с помощью системы “теплого пола”, без радиаторов

Отопление балкона теплым полом от радиаторов

Схемы установки теплого пола, где запрещено устанавливать систему

Схема теплого водяного пола с трехходовым клапаном

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Бетонная конструкция водяного теплого пола

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

Расстеленная на полу пленка выполняет роль гидроизоляции

Краевая лента на фото

Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м 3 , для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

Маты для теплого водяного пола

Трубы. Могут быть пластиковыми или металлическими.

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

Полиэтиленовые трубы PEХ

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

Укладка труб через деформационные швы

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Сухая конструкция теплого пола

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м 2 , то сухой не более 30 кг/м 2 . Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Легкая деревянная конструкция

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

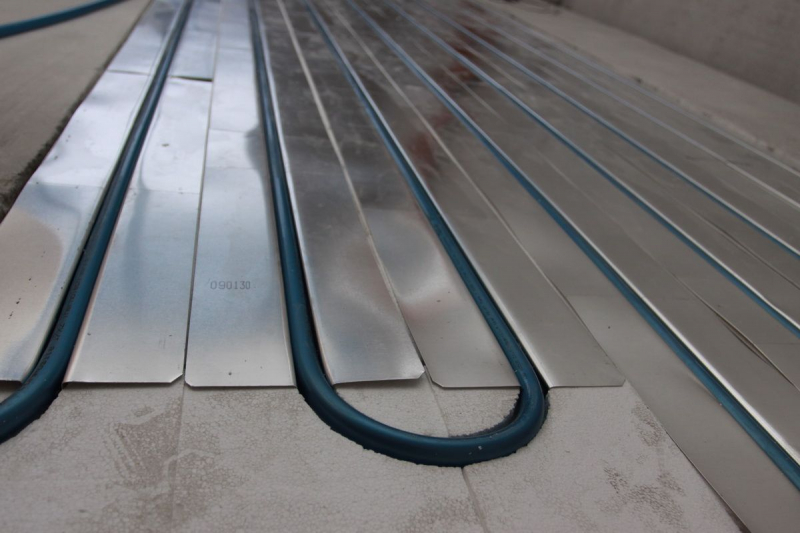

Укладка фольги в пазы

Теплый пол в деревянном доме

Схема деревянного водяного пола

Проложенные трубы теплого пола

Легкая полистирольная схема

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
по периметру приклеивается лента, компенсирующая расширения во время нагрева;
на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система – фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Альтернативные конструкции

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Видео – Конструкция теплого пола для установки на бетонное основание

Геотермика

Монтаж теплых полов в бетонной стяжке инструкция по монтажу

Каждый раз, когда я попадаю на строящийся объект, я осматриваю систему отопления. Геотермика специализируется на монтажах систем отопления и котельных, и поэтому я часто езжу на замеры.

65% наших заказчиков уже имеют смонтированную систему отопления, а нас нанимают для монтажа котельной. Меня удивляют такие ситуации, когда систему отопления делают одни монтажники, а котельную – другие. На месте заказчика логичнее выбрать одного подрядчика и спрашивать и него, чем искать крайних и разбираться в том, кто виноват, если что-то не работает или работает, но не так.

Тем не менее, такие ситуации сплошь и рядом. Монтаж системы отопления делают одни, водопровод – другие, котельную – третьи. Заказчики объясняют это тем, что так удается сэкономить на монтажных работах. Монтаж водопровода делают рукожопые малограмотные сантехники (ну а что там сложного: паять трубу любой дурак сможет). Монтаж теплых полов делают сантехники, у которых квалификация повыше. Но она недостаточна, чтобы сделать котельную.

Хочу рассказать, что монтаж водяных теплых полов дело не такое легкое и простое, как кажется. Я постараюсь рассказать, как правильно сделать монтаж теплых полов в бетонной стяжке. У меня получилась такая инструкция по монтажу теплых полов:

Расчет тепловых потерь

Любой монтаж системы отопления следует начинать с расчета тепловых потерь. Именно эта цифра определяет, сколько нужно возместить тепла, чтобы температура в вашем здании была комфортной. Лучше заказать расчет тепловых потерь у специалистов, но можно и посчитать самостоятельно, воспользовавшись одной из специальных программ.

Инженерные расчеты или на глазок

Перед тем, как покупать материалы для теплого пола, нужно подумать какая конструкция будет у теплого пола. Эту услугу можно заказать или спроектировать в программе самостоятельно. Но можно сделать теплый пол «на глаз», опираясь на опыт сантехника, форумы, статьи.

Ниже я укажу, к каким ошибкам это приводит, как исправить, покажу свой опыт.

Выбор утеплителя для водяного теплого пола

Теплый пол нужно изолировать. Тепло от теплого пола идет вверх, поэтому изоляция не нужна, так утверждают горе-монтажники. Теплопроводность бетонной стяжки выше, чем у воздуха. Поэтому тепло будет передаваться в стороны и вниз быстрее, чем в вверх.

Возьмите разогнутую скрепку и держите ее вертикально, за нижний конец. Верхний конец скрепки нагрейте зажигалкой. Через пару секунд вы почувствуете, что нижний край скрепки нагрелся.

Я рекомендую на первый этаж укладывать утеплитель толщиной 100 мм., для второго и выше этажей подойдет утеплитель толщиной 50 мм.

Добавить толщину утеплителя стоит дорого, нужно сломать весь теплый пол и сделать его заново.

Расчет трубы для водяного теплого пола

Длина трубы одного контура для водяного теплого пола должна быть не больше 100 метров. Все контуры нужно делать одной длины. Гидравлическое сопротивление будет одинаковым, и теплый пол будет греть равномерно.

Исправить это можно установив коллектор с расходомерами, либо балансировать систему теплого пола кранами на коллекторе. Балансировка занимает много времени, неделю и более.

Шаг трубы теплого пола

Шаг трубы теплого пола рассчитывается в программе. Можно воспользоваться опытом монтажников.

Неправильно рассчитанный шаг трубы приведет либо к перегреву (маленький шаг трубы), либо к мостикам холода (большой шаг трубы).

В Краснодарском крае рекомендую делать шаг трубы 150 мм, чистовое покрытие — кафель. Если чистовое покрытие теплого пола – ламинат, делайте шаг трубы 100 мм. При этом у вас должен быть правильно подобранный утеплитель, см. выше.

Производитель и материал трубы теплого пола

При монтаже теплого пола применяются трубы из сшитого полиэтилена (PEX) и металлопластиковые трубы. Трубы PEX более надежные. Используйте трубы вид сшивки полиэтилена PEX-a, это сшивка гидропероксидами и органическими пероксидами. Используйте трубы известных производителей: UPONOR, REHAU, VALTEC и др.

Чем отличаются виды сшивки полиэтилена, как выбрать трубу из сшитого полиэтилена я расскажу в другой раз, и даже сниму видео.

Схема укладки водяного теплого пола

Схем укладки водяного теплого пола несколько. Лучше всего пользоваться схемой укладки «улитка». Такая схема заключается в том, чтобы трубы теплого пола в бетонной стяжке чередовались: подача, обратка, подача, обратка. Это позволит снизить температурный дисбаланс на поверхности пола.

Ощущаться неправильная укладка будет тактильно: в одном месте пол будет теплый, через 15 см. холодный, потом опять теплый. Не критично, но не комфортно.

Опрессовка теплого пола

Перед заливкой бетонной стяжки, не забудьте сделать опрессовку теплого пола.

Вот такая инструкция по монтажу теплого пола у меня получилась. Эта статья сэкономит вам немало денег и времени: Две ошибки при монтаже теплого пола.

Поделись статьей с другом, может быть это сэкономит его время и деньги.

Монтаж теплых полов в бетонной стяжке: инструкция по монтажу

Виды тёплых полов

В водяных полах нагревательным элементом является вода

В ИК-полах нагревательный элемент — карбон

ИК-излучение нагревает напольное покрытие, от которого тепло уже передаётся остальному помещению.

Бетонная стяжка и её функции

При этом укладка тёплого пола в стяжку производится только в случае применения в качестве нагревательного элемента водопроводных труб или электрических проводов.

Инфракрасные плёночные полы ни в коем случае нельзя заливать бетоном.

Защитная функция

Слой бетона защищает теплые полы от повреждений

Выравнивающая функция

Если основание неровное, то стоит выровнять его бетонной стяжкой

Теплопередающая функция

Для сохранения высоких теплопередающих свойств не рекомендуется застилать бетонное покрытие тёплых полов материалами, имеющими свойства утеплителя – ковровые дорожки, тёплый линолеум и т.д.

Оптимальный вариант для сохранения высокого КПД – кафельная или керамогранитная плитка.

Работа по заливке стяжки

Гидроизоляция

Гидроизоляция защити нижние этажи от затопления при прорыве водяного контура

Следующим шагом производим укладку гидроизоляции.

Гидроизолирующие материалы подразделяются на две большие группы:

Жидкая гидроизоляция

Рулонная гидроизоляция

Пользоваться газовыми и бензиновыми горелками внутри помещений следует с большой осторожностью из-за пожароопасности. При возможности лучше заменить их на электрические фены.

Армирование

Арматура предотвратит растрескивание бетона

Приготовление раствора

Оба этих варианта одинаково популярны как среди домашних мастеров, так и профессионалов.

Готовые сухие смеси

В готовых смесях все ингредиенты уже смешаны в необходимых пропорциях

Главным преимуществом данного варианта является скорость приготовления раствора и его высокое качество.

Нужно будет лишь разбавить сухую смесь водой в регламентированных инструкцией пропорциях.

Бетон своими руками

Наиболее оптимально использовать цемент М300 и М400

Для изготовления качественного бетона следует придерживаться пропорций, рекомендованных строительными нормативами и правилами.

В таблице показаны рекомендованные пропорции для приготовления цементной смеси для заливки стяжки.

Заливка стяжки

Используйте при заливке стяжки маячки

Обойтись без устройства маячков можно в случае, если вы используете самовыравнивающиеся растворы.

Полное высыхание стяжки произойдет лишь через 4 недели

Монтаж теплых полов в бетонной стяжке: инструкция по монтажу

Виды тёплых полов

В водяных полах нагревательным элементом является вода

В ИК-полах нагревательный элемент — карбон

ИК-излучение нагревает напольное покрытие, от которого тепло уже передаётся остальному помещению.

Бетонная стяжка и её функции

При этом укладка тёплого пола в стяжку производится только в случае применения в качестве нагревательного элемента водопроводных труб или электрических проводов.

Инфракрасные плёночные полы ни в коем случае нельзя заливать бетоном.

Защитная функция

Слой бетона защищает теплые полы от повреждений

Выравнивающая функция

Если основание неровное, то стоит выровнять его бетонной стяжкой

Теплопередающая функция

Для сохранения высоких теплопередающих свойств не рекомендуется застилать бетонное покрытие тёплых полов материалами, имеющими свойства утеплителя – ковровые дорожки, тёплый линолеум и т.д.

Оптимальный вариант для сохранения высокого КПД – кафельная или керамогранитная плитка.

Работа по заливке стяжки

Гидроизоляция

Гидроизоляция защити нижние этажи от затопления при прорыве водяного контура

Следующим шагом производим укладку гидроизоляции.

Гидроизолирующие материалы подразделяются на две большие группы:

Жидкая гидроизоляция

Рулонная гидроизоляция

Пользоваться газовыми и бензиновыми горелками внутри помещений следует с большой осторожностью из-за пожароопасности. При возможности лучше заменить их на электрические фены.

Армирование

Арматура предотвратит растрескивание бетона

Приготовление раствора

Оба этих варианта одинаково популярны как среди домашних мастеров, так и профессионалов.

Готовые сухие смеси

В готовых смесях все ингредиенты уже смешаны в необходимых пропорциях

Главным преимуществом данного варианта является скорость приготовления раствора и его высокое качество.

Нужно будет лишь разбавить сухую смесь водой в регламентированных инструкцией пропорциях.

Бетон своими руками

Наиболее оптимально использовать цемент М300 и М400

Для изготовления качественного бетона следует придерживаться пропорций, рекомендованных строительными нормативами и правилами.

В таблице показаны рекомендованные пропорции для приготовления цементной смеси для заливки стяжки.

Заливка стяжки

Используйте при заливке стяжки маячки

Обойтись без устройства маячков можно в случае, если вы используете самовыравнивающиеся растворы.

Полное высыхание стяжки произойдет лишь через 4 недели

Технология укладки теплого пола в стяжку

Укладка теплого пола в стяжку – это ответственный процесс, который требует качественного подхода. Именно от правильности выполнения всех действий зависит конечный результат, выражающийся в равномерности теплового распределения, надежности и безопасности конструкции, а также в экономии потребляемых ресурсов. Несмотря на имеющиеся сложности, все работы можно провести своими руками, без привлечения специалистов.

Функции и особенности стяжки по теплому полу

Стяжка для теплого пола имеет многочисленные функции, среди которых особенно выделяют:

Полная защита системы обогрева от различного рода воздействий, которые могут привести к порче конструкции.
Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
Получение нужного по уровню основания для укладки декоративных облицовочных материалов.
Отсутствие необходимости использования громоздких элементов обогрева, которые значительно сокращают площадь объекта или портят внешний вид.

Эффективность теплого пола по сравнению с традиционной радиаторной системой на порядок выше

Таким образом, теплый пол, расположенный в стяжке, – это рациональное решение, помогающее создать комфортные условия для проживания. Но следует учитывать ряд условий:

Толщина заливаемого слоя. Расположение системы обогрева на неправильной глубине нивелирует желаемый эффект и создает многочисленные проблемы. Именно поэтому все работы разделяются на два последовательных этапа: формирование черновой и чистовой поверхности, между которыми будет располагаться электрический элемент. Но при минимальных отклонениях основания заливается только один слой.
Вид и тип применяемой стяжки. Именно от этого зависит используемая технология.
Точное соблюдение всех нюансов при приготовлении смеси и этапов ее заливки. Создаваемая конструкция может иметь несколько разных слоев: утеплитель, гидроизоляцию, армирование.
Безопасность. Электрические полы и водные системы требуют большой аккуратности и осторожности. Важное значение имеет правильность монтажа элементов.

Совокупность всех условий – залог качественного, надежного и долговечного результата.

Разновидности составов для укладки системы

Для монтажа теплого пола в стяжку используются различные виды составов, которые применяются в разных ситуациях, исходя из их особенностей.

Наиболее популярные варианты:

Бетон с добавлением наполнителя мелкой фракции. Такое решение подходит для устройства чернового пола или для заливки тепловых систем на водном обогреве.
Цементно-песчаные составы. Именно они позволяют укладывать электрический теплый пол. Для придания раствору дополнительных свойств добавляются специальные пластификаторы.
Смеси с эффектом самовыравнивания. Используются для получения тонкого покрытия, что необходимо при небольшой высоте помещения, а также при устройстве стяжки на достаточно ровном основании.
Для упрощения процесса была разработана специальная продукция для теплого пола. Такие смеси обладают всеми необходимыми характеристиками и качествами.

Наиболее качественными считаются наливные спецсмеси, но для бюджетного варианта вполне подойдет цементно-песчаный раствор

В настоящее время наибольшее распространение получила мокрая стяжка, позволяющая добиться оптимального результата. Но она имеет ряд существенных недостатков, в частности, невозможность провести быстрый демонтаж без порчи конструкции. Также при неправильной технологии велика вероятность появления многочисленных трещин и деформаций, поэтому все большую популярность набирает сухой вариант.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

На заметку! При работах в помещениях с неустойчивой или повышенной влажностью термостат размещается в соседней комнате.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

На заметку! В настоящее время существуют инфракрасные электрические системы, которые располагаются не в глубине стяжки, а непосредственно на ее поверхности, под декоративной облицовкой.

Общий порядок устройства теплого пола

Существует традиционная схема укладки электрического теплого пола и заливки стяжки. При проведении работ на неподготовленном основании процесс разделяется на три этапа:

Средний слой – не всегда уместное решение, поэтому иногда его пропускают, а утеплитель покрывают гидроизоляцией. Но обязательно располагают обогревающую систему на удалении, закрепляя на арматуру.

Заливка стяжки и монтаж системы

Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:

Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.

На заметку! Обязательно по всему периметру помещения наклеивается демпферная лента.

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.

Понять процесс укладки теплого пола в стяжку поможет обучающее видео:

Некоторые нюансы

Для получения качественного результата целесообразно придерживаться некоторых правил:

армирование является обязательной процедурой, позволяющей избежать последующего растрескивания;
теплый пол нуждается в тщательной подготовке основания, его располагают исключительно на ровной поверхности;
на толщину стяжки влияет диаметр кабеля, который используется для электрической системы, оптимальным параметром считается слой от 30 до 50 мм;
большие помещения разделяются специальными температурными швами;
при заливке цементной смеси необходимо дождаться ее полного высыхания, после чего можно проводить другие работы и использовать теплый пол.

При соблюдении всех правил и рекомендаций покрытие с залитой в стяжку системой обогрева будет служить долгие годы, обеспечивая должный комфорт.
