Защита трансформатора от перегрузки

Как выполняется защита силовых трансформаторов

Для силовых трансформаторов с обмоткой высшего напряжения больше 1000 В предусматривается релейная защита от следующих видов повреждении и ненормальных режимов работы:

1) многофазных замыканий в обмотках и на их выводах,

2) внутренних повреждений (витковых замыканий в обмотках и «пожара стали» магнитопровода),

3) однофазных замыканий на землю,

4) сверхтоков в обмотках, обусловленных внешними короткими замыканиями,

5) сверхтоков в обмотках, обусловленных перегрузкой (если она возможна),

6) понижения уровня масла.

При выполнении защит трансформатора необходимо учитывать некоторые особенности его нормальной работы: броски тока намагничивания при включении трансформатора под напряжение, влияние коэффициента трансформации и схем соединения обмоток трансформатора.

Для защиты от многофазных замыканий в обмотках и на выводах трансформаторов мощностью 6300 кВА и выше, работающих одиночно, мощностью 4000 кВА и выше, работающих параллельно, а также мощностью 1000 кВА и выше, если токовая отсечка не обеспечивает необходимой чувствительности, максимальная токовая защита имеет выдержку времени более 0,5 с и отсутствует газовая защита, предусматривается продольная дифференциальная защита с циркулирующими токами, действующая на отключение выключателей силового трансформатора без выдержки времени.

Особенностью дифзащиты трансформаторов по сравнению с дифзащитой генераторов, линий и т. л. является неравенство первичных токов разных обмоток трансформатора и их несовпадение в общем случае по фазе.

Для компенсации сдвига токов по фазе вторичные обмотки трансформаторов тока, установленных со стороны звезды силового трансформатора, соединяют в треугольник, а вторичные обмотки трансформаторов тока, установленных со стороны треугольника силового трансформатора, — в звезду. Компенсация неравенства первичных токов достигается правильным подбором коэффициентов трансформации трансформаторов тока.

Когда нельзя подобрать коэффициент трансформации трансформаторов тока таким образом, чтобы разность вторичных токов в плечах дифзащиты была меньше 10 % (так как трансформаторы тока имеют стандартное значение коэффициента трансформации), при выполнении защиты для компенсации неравенства токов используют дифференциальные реле типа РНТ, реже — выравнивающие трансформаторы и автотрансформаторы.

Если не предусматривается продольная дифференциальная защита (как правило, на одиночно работающих трансформаторах мощностью ниже 6300 кВА и параллельно работающих трансформаторах мощностью ниже 4000 кВА), то в этих случаях со стороны источника питания устанавливается токовая отсечка без выдержки времени, охватывающая часть обмотки трансформатора.

На рабочих и резервных трансформаторах собственных нужд тепловых электростанций применяется продольная дифзащита, при мощности 4000 кВА допускается токовая отсечка.

Наиболее простой схемой выполнения продольной дифзащиты является дифференциальная токовая отсечка , которая применяется в случаях, когда она удовлетворяет требованиям чувствительности. Если это условие не выполняется, в продольной дифзащите используют реле типа РНТ.

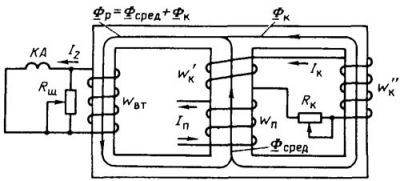

Реле РНТ имеют насыщающиеся трансформаторы (НТ) , обеспечивающие снижение токов, обусловленных бросками тока намагничивания, и токов небаланса, возникающих во время переходного процесса при внешних коротких замыканиях, и компенсирующие неравенство вторичных токов трансформаторов тока.

На трансформаторах с регулированием напряжения под нагрузкой или многообмоточных трансформаторах с несколькими питающими обмотками , когда вследствие больших токов небаланса в реле при внешних коротких замыканиях защита с насыщающимися трансформаторами не обеспечивает требуемой чувствительности, предусматривается дифзащита с торможением и установкой реле типа ДЗТ или их заменяющими.

Предварительно защита рассчитывается для случая применения реле без торможения. Если она оказывается недостаточно чувствительной, применяют реле с минимальным числом тормозных обмоток, обеспечивающих требуемую чувствительность. Ток срабатывания продольной дифзащиты должен быть отстроен от токов намагничивания и токов небаланса.

Защита силовых трансформаторов от внутренних повреждений

Для защиты от внутренних повреждений (витковых замыканий в обмотках, сопровождающихся выделением газа) и от понижения уровня масла на трансформаторах мощностью 6300 кВА и выше, а также на трансформаторах мощностью 1000 – 4000 кВА, не имеющих дифзащиты или отсечки, и если максимальная токовая защита имеет выдержку времени 1 с и более, применяется газовая защита с действием на сигнал при слабых и на отключение при интенсивных газообразованиях . Применение газовой защиты является обязательным на внутрицеховых трансформаторах мощностью 630 кВА и выше независимо от наличия других быстродействующих защит.

Газовая защита устанавливается на трансформаторах, автотрансформаторах и реакторах с масляным охлаждением, имеющих расширители, и осуществляется с помощью поплавковых, лопастных и чашечных газовых реле. Газовая защита является единственной защитой трансформаторов от «пожара стали» магнитопровода, возникающего при нарушении изоляции между листами стали.

Допускается действие газовой защиты па сигнал как при слабом, так и при сильном газообразовании на трансформаторах, имеющих дифзащиту или отсечку, не имеющих выключателей, а также на внутрицеховых мощностью 1600 кВА и меньше при наличии защиты от коротких замыканий со стороны источника питания.

Защита трансформаторов от однофазных замыканий на землю

Для защиты от однофазных замыканий на землю повышающих трансформаторов мощностью 1000 кВА и более, присоединенных к сетям с большими токами замыкания на землю, а также на понижающих трансформаторах с заземленной нейтралью предусматривается максимальная токовая защита нулевой последовательности от токов внешних замыканий на землю, действующая на отключение.

В связи с широким применением трансформаторов 6 – 10/0,4 – 0,23 кВ со схемой соединения обмоток треугольник — звезда, имеющих глухозаземленную нейтраль на стороне 0,4 кВ , у которых реактивное и активное сопротивления нулевой последовательности равны сопротивлениям прямой последовательности, токи однофазных коротких замыканий на стороне 0,4 кВ будут равны токам трехфазных коротких замыканий при коротких замыканиях на зажимах трансформатора или вблизи них.

При этих токах может работать максимальная токовая защита, установленная на стороне ВН, с достаточной чувствительностью, и защиту в нейтрали трансформатора допустимо не устанавливать, оставив ее только для защиты трансформатора при схеме блока трансформатор — магистраль при протяженном шинопроводе магистрали. Ток срабатывания реле защиты от однофазных коротких замыканий трансформаторов при коротких замыканиях на стороне 0,4 кВ (защита присоединена к трансформатору тока в пулевом проводе у нейтрали трансформатора) должен составлять для соединения обмоток:

где k н —коэффициент надежности, равный 1,15—1,25; k п — коэффициент, учитывающий перегрузку и равный 1,3 для масляных и 1,4 для сухих трансформаторов при отсутствии расчетных данных, k воз — коэффициент возврата реле, k т.т — коэффициент трансформации трансформатора тока, I ном.т — номинальный ток силового трансформатора.

В сетях с малыми токами замыкания на землю защита от однофазных замыканий на землю с действием на отключение устанавливается на трансформаторах в том случае, если такая защита имеется в сети.

Защита трансформаторов от сверхтоков в обмотках, обусловленных внешними короткими замыканиями

Для защиты понижающих трансформаторов от токов, обусловленных внешними короткими замыканиями, предусматривается максимальная токовая защита без пуска или с пуском от реле минимального напряжения , действующая на отключение выключателя. Вследствие низкой чувствительности максимальная токовая защита без пуска от реле минимального напряжения применяется только на трансформаторах мощностью до 1000 кВА.

Для защиты повышающих трансформаторов от внешних коротких замыканий. применяется максимальная токовая защита с пуском от реле минимального напряжения или токовая защита нулевой последовательности .

Максимальная токовая защита с пуском от реле минимального напряжения для повышающих многообмоточных трансформаторов получается довольно сложной (из-за наличия нескольких комплектов реле минимального напряжения) и недостаточно чувствительной по току. В этом случае применяется токовая защита нулевой последовательности . Последняя рекомендуется на повышающих трансформаторах мощностью 1000 кВА и более с глухозаземленной нейтралью.

Если защита повышающих трансформаторов не обеспечивает требуемой чувствительности, то для защиты трансформаторов допускается использовать токовые реле соответствующей защиты генераторов.

В ряде случаев для защиты мощных трансформаторов применяется токовая защита обратной последовательности, которая легко согласуется с аналогичной защитой генераторов.

На многообмоточных трансформаторах с питанием с нескольких сторон для обеспечения избирательности действия защита выполняется направленной.

Для защиты от перегрузки параллельно работающих нескольких трансформаторов мощностью по 400 кВА и более, а также при раздельной работе и наличии АВР предусматривается однофазная максимальная токовая защита, действующая на сигнал.

На необслуживаемых подстанциях защита может выполняться с действием на автоматическую разгрузку или отключение трансформатора.

Защита трансформаторов от перегрузки

Защита от перегрузки трансформатора – на трансформаторах, находящихся под наблюдением оперативного персонала, РЗ от перегрузки выполняется действующей на сигнал посредством одного токового реле. Чтобы избежать излишних сигналов при КЗ и кратковременных перегрузках, в схеме РЗ предусматривается реле времени, обмотка которого должна быть рассчитана на длительное прохождение тока.

Ток срабатывания РЗ от перегрузки выбирается из условия возврата токового реле при номинальном токе трансформатора:

Время действия РЗ выбирается на ступень больше времени защиты трансформатора от внешних КЗ: tп = tрз + At.

На подстанциях без дежурного персонала РЗ от перегрузок выполняется трехступенчатой. Первая ступень работает при малых перегрузках и действует на сигнал, передаваемый с помощью телемеханики на пункт управления, с выдержкой времени tп = tрз + At. Вторая ступень при больших перегрузках, когда требуется быстрая разгрузка, действует на отключение части потребителей, разгружая трансформатор до допустимого значения. Выдержка времени второй ступени t2

Pис. 16.16. Размещение защит и токораспределение в обмотках автотрансформатора при перегрузках:

a – в трехфазной схеме при одностороннем питании; б — при одностороннем питании; в — при двустороннем питании

На трехобмоточных трансформаторах с одинаковой мощностью обмоток и односторонним питанием РЗ от перегрузки устанавливаются только на питающей обмотке. При неравной мощности обмоток или при двух- и трехстороннем питании трансформаторов следует устанавливать РЗ от перегрузки на всех обмотках.

Защита от перегрузки автотрансформатора (AT) выполняется на основе требований к РЗ трансформаторов с учетом особенностей токораспределе- ния в обмотках AT и различия номинальных мощностей обмоток. Защита от перегрузки должна реагировать на перегрузку последовательной (П), общей (О) и дополнительной (Д) обмоток AT (рис. 16.16, а).

Номинальный (допустимый) ток в последовательной обмотке (относящейся к ВН) определяется по проходной мощности Sпрох, а для общей части обмотки НН (соединенной в треугольник) – по расчетной (или типовой) мощности Spасч (см. рис. 16.2).

Для контроля за перегрузкой обмотки СН (общей) реле РЗ от перегрузки должно устанавливаться в нулевых выводах AT, по которым протекает Iобщ Перегрузка последовательной обмотки (ВН) и обмотки НН контролируется по токам в выводах ВН и НН соответственно. Места установки реле КА РЗ от перегрузки показаны на рис. 16.16, а. Необходимость установки РЗ от перегрузки той или иной обмотки AT определяется на основе анализа токораспределения при различных режимах его работы. Так, например, при перегрузке обмотки НН в режиме, когда сторона СН отключена, ток на стороне ВН может быть меньше номинального, так как мощность обмотки НН равна Spасч и меньше Sпрох, по которой определяется Iном на стороне ВН. Отсюда следует, что на обмотке НН всех AT необходимо устанавливать РЗ от перегрузки.

Рассматривая токораспределение на понижающем AT, имеющем питание со стороны ВН (рис. 16.16,6), можно сделать вывод, что при перегрузке обмотки ВН токи в обмотках СН и НН могут быть ниже Iном Следовательно, на AT, имеющих питание на стороне ВН, необходимо устанавливать РЗ, реагирующую на перегрузку этой стороны. Указанная РЗ будет также защищать и общую обмотку AT, так как перегрузка этой обмотки будет сопровождаться перегрузкой обмотки ВН. При работе AT в режиме передачи электроэнергии со сторон ВН и СН на сторону НН в общей обмотке проходит ток Iобщ = IB + IC (рис. 16.16, в). В этих условиях общая обмотка может перегружаться при отсутствии перегрузки в двух обмотках AT.

На AT, работающих в указанном режиме, необходимо устанавливать РЗ от перегрузки на нулевые вышодах общей обмотки. Такая же РЗ должна предусматриваться на AT, в которых электроэнергия передается со стороны СН одновременно на ВН и НН. На понижающих AT при питании со стороны ВН РЗ от перегрузки должна устанавливаться на сторонах ВН и НН. На тех же AT, имеющих питание и со стороны СН, РЗ устанавливается и на нулевых выводах. На повышающих AT РЗ устанавливается на всех трех обмотках.

Дата добавления: 2018-02-15 ; просмотров: 1552 ; ЗАКАЗАТЬ РАБОТУ

Как защитить трансформатор от перегрузки

Вам требуется комплексная защита трансформаторов от перегрузки? Не хотите, чтобы резкий прыжок напряжения или воздействие внешнего фактора привели к необходимости выполнять ремонт трансформаторов? В таком случае наша статья создана специально для вас! А если возникли вопросы, то просто позвоните нашему специалисту (контактная информация “Агрегат-Электропром”): он детально все разъяснит, ответит вам на все вопросы.

Виды защиты трансформаторов: выбираем и используем

Все оборудование, которое используется в силовых распределительных установках, имеет специальную защиту от непредвиденного отключения сети и резкой перегрузки. Чтобы гарантировать надежное функционирование в любых условиях, часто используют набор предохранителей. Их работа позволяет гарантировать стабильную работу и снизить риск возникновения аварийных ситуаций. На вашем объекте могут использоваться следующие виды оборудования (как отдельно, так и в комплексе):

• Предохранители.
• Сигнальная страховка (правда, она осуществляется исключительно с использованием специальных компьютерных программ).
• Защита от пожаров и возгораний.
• Дифференциальная защита для трансформатора.
• Защита от воздействия газа.
• Дифференциальная защита трансформатора.
• Трехфазные выключатели.

Сколько стоит защита трансформаторов от перегрузки?

Защита трансформаторов от перегрузки – это комплекс мер, которые могут применяться на одном объекте, но быть непригодными для другого. Стоимость оборудования начинается от 8 000 рублей + специальные работы + дополнительные решения. Но это того стоит, ведь вы на все 100% будете уверенными, что ваш объект находится под надежной «охраной».

В этой статье мы попытаемся кратко описать характеристики и принцип действия, функциональные возможности и решения каждого из них.

Для чего нам использовать трехфазные выключатели и предохранители?

Оборудование необходимо в целях контроля работы системы. Еще одно дополнительное свойство – обеспечение стабильности работы на случай грозовых скачков напряжения.

Для чего используется газовая защита? Почему она необходима силового трансформатора?

Основным элементом и звеном газовой защиты является газовое реле, включающее 2 основных отделения:

• Первое используется в целях контроля уровня нагнетающего газа из масла; об его изменениях и характеристиках свидетельствует специальный поплавок. Чтобы правильно выставить настройки и отладить работу всех звеньев и функциональных элементов, рекомендуем вам пригласить обученного специалиста электроустановки.
• Второе применяется для контроля давления, в этих целях используется мембрана газового реле. Если она выходит из строя (из-за сильного внешнего воздействия, небольшой ржавчины, коррозии), то дальше не может использоваться! Чтобы защита трансформаторов от перегрузки оставалась на высоком уровне, вам нужно вызвать мастера и заменить эту деталь.

Как работает и для чего используется автоматическая релейная защита?

Эта система – надежное доказательство того, что в случае короткого замыкания ваше оборудование все равно продолжит работать. Принцип устройства системы достаточно простой: поплавок + ртутный выключатель.

Что такое токовая дифференциальная защита? Как и по каким причинам она работает?

Защита трансформаторов от перегрузки такого типа необходима для высоковольтных «сухих» трансформаторов. Принцип работы достаточно простой и понятный: если между вторичным и первичным токами нагрузки появился дисбаланс, то тут же срабатывает дифференциальная защита.

Чтобы уточнить, какое решение больше подходит в вашем случае и на вашем объекте, рекомендуем обратиться к нашим специалистам.

Защита трансформаторов от перегрузки — принцип действия

Электрооборудование и распределительные сети на подстанциях должны быть защищены от повреждения при аномальных токах и от неравномерного питающего напряжения. В этой статье мы рассмотрим, какие бывают виды защиты трансформаторов, зачем они нужны, принцип их работы.

Виды защит

Все используемое оборудование в силовых распределительных установках защищено от кратковременных перегрузок и отключений от сети. Защита трансформатора от перенапряжений нужна, чтобы убедиться, что устройство выдержит напряжение гораздо выше номинального.

Для защиты от перенапряжений осуществляется подбор предохранителей. При аварийном отключении одного из трансформаторов, несколько таких же устройств, введенных в работу, будут компенсировать номинальное напряжение в сети, благодаря чему удастся избежать аварийной ситуации.

Основные и резервные виды защиты силовых трансформаторов:

• Предохранители и трехфазные выключатели;
• Дифференциальная защита трансформатора;
• Газовая защита трансформатора;
• Дифференциальная защита трансформатора;
• Пожарная защита;
• Сигнальная страховка при помощи специальных компьютерных программ.

Видео: проверка защиты трансформатора

Трехфазные выключатели и предохранители

Данный вид защиты трансформаторов применяется для контроля в достаточно мощных распределительных сетях. Также с их помощью удается осуществлять надежную защиту от грозовых скачков напряжения. Они очень эффективны в условиях производства для защиты и стабилизации напряжения.

Принцип действия газовой защиты

В типовой защите силового трансформатора имеется газовое реле. Оно состоит из двух отделений, каждое из которых выполняет определенную функцию. Первая из камер служит для контроля нагнетающего газа из масла, она установлена прямо над расширительным баком. Когда уровень газа, проходя через масло, доходит до максимума, камера начинает в небольших количествах его выпускать, это происходит в виде небольших выхлопов или постепенного открытия клапанов. В данной конструкции сигнализатором допустимого уровня газа служит простой поплавок.

Фото — Газовая защита

Индикатор может не только показывать уровень заполнения резервуара маслом, но и контролировать проходимость газов, диагностируя режим работы трансформатора в целом. Настроить правильную работу данного реле может обученный работник электроустановки.

Второе отделение газового реле подключается непосредственно к масляному контуру трансформатора и соединяет его вертикальные каналы, открывая путь для поднимающегося газа.

Мембрана в расширительном баке выступает в качестве индикатора изменения давления. Внезапное повышение давления масла сжимает мембрану, и диафрагма начинает двигаться. Также это движение может происходить из-за изменения атмосферного давления. Благодаря этому срабатывает специальный клапан, который отключает трансформатор, и включается короткозамыкатель. Мембрана газового реле – это очень нежная антикоррозийная деталь, при малейшем отклонении или повреждении она перестает корректно работать и нуждается в полной замене.

Автоматическая релейная защита

Реле защиты в трансформаторе представляет собой небольшую емкость с маслом, совмещенную с соединительной трубкой, выходящей из главного резервуара устройства. Используется в установках, таких как трансформаторы дуговой плавки, морская техника, ГПП и т.д. Служит для защиты от коротких замыканий. Реле состоит из двух основных элементов: резервуара и поплавка. Поплавок крепится на шарнире таким образом, что он может двигаться вверх и вниз в зависимости от уровня масла в резервуаре реле. На поплавок установлен ртутный выключатель. Положение выключателя зависит от положения поплавка.

Фото — Защита реле

Нижний элемент состоит из перегородки и ртутного индикатора. Эта пластина крепится плавкими шарнирами прямо напротив входа реле в трансформатор таким образом, что при поступлении масла с высоким давлением происходит его вытеснение. Помимо этих основных элементов реле в нем есть также газовые камеры, провода, клеммы, сигнальные кабеля и т.д.

Помимо этих основных элементов реле, в нем есть также газовые камеры, провода, клеммы, кабеля нейтрали и т.д.

Принцип действия релейной защиты трансформатора очень прост, схема дана ниже. Он является механическим приводом, и всякий раз, когда появляются незначительные внутренние неисправности в трансформаторе, такие как нарушение изоляции, поломка сердечника трансформатора и прочее, падает уровень масла в баке трансформатора, из-за чего ртутный индикатор отключает его от сети питания. Конечно, это не решает проблему, но все же значительно продлевает срок службы кабелей, нормализуя предусмотренный ток в линии.

Фото — Принцип работы

Принцип действия токовой дифференциальной защиты

Как правило, дифференциальная или тепловая защита устанавливается в высоковольтных «сухих» трансформаторах мощностью не более 5MVA с выключателями и контроллерами для защиты от замыканий и перенапряжений.

Фото — Продольная дифференциальная защита

У такой защиты есть определенные преимущества по сравнению с прочими видами:

1. с помощью реле могут быть обнаружены неисправности в ТМГ изоляционного масла;
2. дифференциальное реле, как правило, сразу реагирует на любые повреждения цепей, в зависимости от их классификации;
3. данные защитные устройства могут самостоятельно обнаружить практически все ошибки.

Дифференциальная защита имеет самый простой принцип работы и устанавливается прямо в трансформаторный шкаф. Дифференциальные реле сравнивают между собой первичный и вторичный ток нагрузки, если находят дисбаланс между ними, то срабатывает защита.

Как видите, технологические способы защиты трансформатора основаны на контроле неравенства номинальных показателей. Это может быть уровень масла, тока, напряжения сети и т.д. Особое внимание нужно уделять защите масляных трансформаторов. В частности диагностика параметров с применением микропроцессорных технологий сможет решить многие проблемы.

Микропроцессор автоматически контролирует уровень поступающего масла в резервуар. Как только оно достигнет критического уровня, защита отключает питание устройства. Данная технология контроля в основном используется для собственных, распределительных сетей, подстанций, трансформаторов «масляного типа» с мощностью до 10-15 кВ.

Согласно ПУЭ, дистанционная или программная защита трансформатора устанавливается при напряжении сети от 6кВ до нагрузки и от 35кВ после нее, расчет установок производится только квалифицированным работником. Ранее для защиты пользовались вакуумными методиками, но поплавки оказались более действенными, значительно увеличив порог срабатывания защиты.

Купить устройства для защиты трансформаторов можно в любом городе России и Украины: Киеве, Москве, Санкт-Петербурге Вологде. Средняя стоимость – от 8000 рублей.

Защита трансформаторов от перегрузки

Для защиты от перенапряжения трансформаторов используются предохранители. При аварийном отключении одного из трансформаторов, несколько аналогичных устройств вводятся в работу и компенсируют номинальное напряжение в сети, благодаря чему удается избежать аварийной ситуации.

Силовой трансформатор ТМТО-80

Виды защиты силовых трансформаторов

• Предохранители и трехфазные выключатели,
• Газовая защита,
• Автоматическая релейная защита,
• Дифференциальная защита.

Предохранители и трехфазные выключатели

Данный вид защиты применяется для контроля в мощных распределительных сетях. Предохранители и трехфазные выключатели осуществляют защиту от грозовых скачков напряжения. Очень эффективны в условиях производства для защиты и стабилизации напряжения.

Газовая защита

В стандартных защитах силовых трансформаторов имеются газовые реле, состоящие из двух отделений. Первое отделение служит для контроля нагнетающего газа из масла, устанавливается над расширительным баком. Когда уровень газа, проходящего через масло, доходит до максимума, реле начинает выпускать газ. Данный процесс происходит в виде небольших выхлопов или постепенного открытия клапанов. Сигнализатором уровня газа служит поплавок.

Устройство газового реле

Индикатор может не только показывать уровень, но и контролировать проходимость газов, а так же диагностировать работу трансформатора в целом.

Второе отделение реле подключается к масляному контуру трансформатора и соединяет его вертикальные каналы, открывая путь для поднимающегося газа.

Мембрана в расширительном баке является индикатором изменения давления. Повышение давления масла сжимает мембрану, диафрагма начинает двигаться. Движение диафрагмы может спровоцировать изменение атмосферного давления. При движении диафрагмы срабатывает специальный клапан отключающий трансформатор и включающий короткозамыкатель. Мембрана газового реле довольно хрупкая деталь, перестающая корректно работать при минимальном отклонении или повреждении (нуждается в полной замене).

Автоматическая релейная защита

Реле защиты трансформатора представляет собой небольшую емкость с маслом совмещенную с соединительной трубкой, выходящей из главного резервуара устройства. Реле используются в таких установках как трансформаторы дуговой плавки, морская техника и д.р. Реле защищают трансформаторы от коротких замыканий. Реле защиты состоят из двух элементов: резервуара и поплавка. Поплавок двигается вверх или вниз в зависимости от уровня масла, на поплавке устанавливается ртутный выключатель.

Нижний элемент реле состоит из перегородки ртутного индикатора. Данный элемент крепится напротив входа реле в трансформатор таким образом, что при поступлении масла с высоким давлением происходит его вытеснение.

Принцип действия релейной защиты довольно прост. Ртутный индикатор отключает трансформатор от сети когда падает уровень масла в баке трансформатора. Уровень масла подает в случае различных неисправностей, таких как нарушение изоляции, поломка сердечника и д.р.

Дифференциальная защита трансформаторов

Дифференциальная защита устанавливается в высоковольтных сухих трансформаторах мощностью не более 5MVA с выключателями и контроллерами для защиты от замыканий и перенапряжений.

У дифференциальной защиты есть ряд преимуществ:

• Есть возможность обнаружения неисправности в ТМГ изоляционного масла,
• Дифференциальное реле сразу реагирует на любые повреждения цепей в зависимости от их классификации.
• Данные защитные устройства могут самостоятельно выявлять практически все ошибки.

Дифференциальные реле имеют самый простой принцип работы и устанавливаются непосредственно в трансформаторный шкаф. Реле сравнивают первичный и вторичный ток, в случае дисбаланса срабатывает защита.

Защита трансформатора в целом основана на контроле неравенства различных номинальных показателей: уровня масла, тока, напряжения сети и т. д.

Защита от перегрузки трансформатора

Все оборудование, которое используется в силовых установках должно быть надежно защищено от образования кратковременных перегрузок. Защита трансформатора от перенапряжений может потребоваться, чтобы проверить, какие нагрузки сможет выдержать устройство. Для защиты обычно специалисты используют предохранители. Если один трансформатор выполнит аварийное завершение работы, тогда другие устройства смогут полностью компенсировать номинальное напряжение. Именно этот процесс позволит обеспечить надежную работу устройства.

Основные виды защиты силовых трансформаторов:

Допустимые перегрузки силовых трансформаторов по напряжению

Причины допустимых перегрузок трансформаторов и автотрансформаторов в нормальных режимах работы определяются старением изоляции его обмоток — бумаги. Старение изоляции приводит к изменению исходных электрических, механических и химических свойств изоляционных материалов трансформаторов. Сроком естественного износа трансформатора, работающего в номинальном режиме, считается срок, равный примерно 20 годам.

Для нормального суточного износа изоляции трансформатора температура наиболее нагретой точки его обмоток не должна превышать 98 °C. По правилу, предложенному немецким ученым Монтзингером, следует, что если температуру увеличить на 8 °C, срок службы изоляции сократится примерно в 2 раза. В данном случае под температурой наиболее нагретой точки подразумевается температура наиболее нагретого внутреннего слоя обмотки верхней катушки трансформатора.

На практике трансформаторы работают, как правило, с переменной нагрузкой в условиях непрерывно изменяющейся температуры охлаждающей среды. В таких условиях при перегрузках может иметь место форсированный износ изоляции. При нагрузках же меньше номинальной изоляция недоиспользуется, что также экономически нецелесообразно.

Следовательно, режим работы трансформатора должен быть оптимальным, то есть близким к расчетному.

Согласно ПТЭ, допускается длительная перегрузка масляных трансформаторов и трансформаторов с жидким негорючим диэлектриком любой обмотки по току на 5 %, если напряжение их обмоток не выше номинального; при этом для обмоток с ответвлениями нагрузка не должна превышать 1,05 номинального тока ответвления. В автотрансформаторе ток в общей обмотке должен быть не выше наибольшего длительно допустимого тока этой обмотки.

Продолжительные допустимые нагрузки сухих трансформаторов устанавливаются в стандартах и технических условиях конкретных групп и типов трансформаторов.

В ряде случаев такой допустимой перегрузки для оптимального использования изоляции силового трансформатора оказывается недостаточно. В этом случае продолжительность и значения перегрузок трансформаторов номинальной мощностью до 100 МВА находят по графикам нагрузочной способности в зависимости от суточного графика нагрузки, эквивалентной температуры охлаждающей среды и постоянной времени трансформатора. Это же правило относится и к трансформаторам с расщепленными обмотками.

Если при наступлении перегрузки у оперативного персонала отсутствуют суточные графики нагрузки и персонал не может воспользоваться графиками нагрузочной способности для определения допустимой перегрузки, рекомендуется пользоваться данными табл. 2.2 и 2.3 — в зависимости от системы охлаждения трансформатора (см. также п. 2.2.4).

Окончание табл. 2.3

Из этих таблиц следует, что систематические перегрузки, допустимые после нагрузки ниже номинальной, устанавливаются в зависимости от превышения температуры верхних слоев масла над температурой охлаждающей среды, которое определяется не позднее начала наступления перегрузки.

Кроме систематических перегрузок в зимние месяцы года допускаются 1 %-ные перегрузки силовых трансформаторов на каждый процент недогрузки летом, но не более чем на 15 %. Это правило применяется в том случае, если максимум нагрузки не превышал номинальной мощности трансформатора.

Перегрузки по нагрузочной способности и по 1 %-ному правилу могут применяться одновременно при условии, если суммарная нагрузка не превышает 150 % номинальной мощности трансформатора.

При возникновении аварий, например, при выходе из работы одного из параллельно работающих трансформаторов и отсутствии резерва, разрешается аварийная перегрузка оставшихся в работе трансформаторов независимо от длительности и значения предшествующей нагрузки и температуры охлаждающей среды.

При разрешенных аварийных перегрузках форсированный износ изоляции и сокращение ее срока службы считается меньшим злом, чем аварийное отключение потребителей электроэнергии.

В соответствии с ПТЭ, в аварийных режимах допускается кратковременная перегрузка трансформаторов сверх номинального тока при всех системах охлаждения независимо от длительности и значения предшествующей нагрузки и температуры охлаждающей среды в следующих пределах:

Допускается продолжительная работа трансформаторов (при нагрузке не выше номинальной мощности) при повышении напряжения на любом ответвлении любой обмотки на 10 % сверх номинального напряжения данного ответвления. При этом напряжение на любой из обмоток должно быть не выше наибольшего рабочего напряжения.

Во избежание повреждения трансформаторов и развития аварии величины и время аварийных перегрузок трансформаторов должны находиться под контролем.

Время работы трансформатора при аварийной перегрузке определяется оперативно-ремонтным персоналом, он должен принять меры по замене поврежденного оборудования резервным, а затем разгрузить перегруженные трансформаторы до номинальной мощности отключением менее ответственных по категории надежности электроснабжения потребителей.

Допустимая длительная перегрузка силовых трансформаторов по ПТЭ

* — под длительно допустимой понимается сколь угодно долгая продолжительность перегрузки;

** — указана перегрузка в % номинального тока ответвления (если напряжение на ответвлении не превышает номинального)

*** — на практике сухие трансформаторы стараются не перегружать;

Кроме того, для трансформаторов в зависимости от режима работы допускаются систематические перегрузки, значение и длительность которых регламентируются типовой инструкцией по эксплуатации трансформаторов и инструкциями заводов-изготовителей [п. 5.3.14 ПТЭ ЭСС], [п. 2.1.20 ПТЭП].
