Как установить посудомоечную машину самостоятельно

Установка встраиваемой посудомоечной машины: пошаговый инструктаж по монтажу

Современная встраиваемая техника для кухни рассчитана на монтаж своими руками, поэтому стиралки, посудомойки, холодильники и духовые шкафы комплектуются подробными инструкциями, схемами, шаблонами, наборами крепежей.

Но для начала необходимо подготовить место, уделить внимание вопросу подвода коммуникаций, продумать все до одного нюансы подключения.

Чтобы вам было проще разобраться с правилами монтажа посудомойки, в этой статье мы привели пошаговый инструктаж, где детально рассмотрен каждый этап работ. С таким пособием установка встраиваемой посудомоечной машины пройдет быстро и без особых сложностей.

Предварительные работы перед монтажом ПММ

Существует два варианта установки посудомойки: самостоятельная и при помощи специалистов. В первом случае вы рискуете неправильно подключить машину, во втором придется расстаться с частью семейного бюджета.

Умений одного мастера порой бывает недостаточно, приходится вызывать бригаду специалистов: сборщика мебели, сантехника и электрика.

Однако, если внимательно изучить инструкцию по монтажу, продумать подключение шлангов, найти или установить дополнительную розетку, можно и сэкономить, и приобрести новые умения, выполнив все самостоятельно.

Выбор места с учетом габаритов

Важный шаг – выбор места для монтажа. Для встраиваемой модели подходят мебельные модули первого уровня, то есть шкафы, стоящие на полу.

Но если вам приглянулась компактная мини-посудомойка, то с ее установкой немного проще – такую технику можно вставить на уровне пояса или груди (для удобства обслуживания).

Существует несколько условий выбора удачного места. Если их не соблюсти, в дальнейшем можно столкнуться с проблемами подачи/отвода воды или обслуживания ПММ.

Много сложностей по монтажу возникает, когда посудомойка интегрируется в уже установленный кухонный гарнитур. Приходится подгонять по размерам шкафы, а иногда демонтировать и переделывать часть мебели.

Рекомендуем позаботиться о месте для монтажа еще перед покупкой мебели. Это касается и остальной бытовой техники, требующей встраивания. Обычно сначала выбирают понравившиеся модели, а при составлении эскиза гарнитура учитывают их расположение и точные размеры. Рекомендации по выбору встраиваемой посудомойки мы привели в этом материале.

Подготовка инструментов и материалов

Производители встроенных ПММ иногда перечисляют в инструкции, какие инструменты могут пригодиться в процессе монтажа. Однако они рассчитывают на то, что предварительные работы уже произведены.

Если потребуются мероприятия по прокладке электролинии или врезке в трубу, то список необходимых предметов увеличится.

Для страховки и экономии времени следует запастись следующими инструментами:

перфоратор или мощная дрель;
разводной ключ;
молоток;
набор отверток, включающий плоские и крестовые;
зубило;
плоскогубцы;
лазерный уровень;
рулетка, угольник, карандаш;
шуруповерт.

Кроме инструментов, потребуются детали для подключения. Бывшие в использовании элементы применять не рекомендуется – так снизится срок эксплуатации.

Для монтажа розетки нужно купить само эл/установочное изделие, подрозетник к нему, трехжильный медный кабель, дополнительное защитное устройство-автомат.

Для подключения воды потребуется металлический тройник для врезки в водопровод, фум-лента, кран для отсечения воды, резиновые прокладки, хомуты или стяжки для креплений.

Если сифон не предусмотрен для подключения еще одного сливного шланга, то его также придется поменять.

Если напряжение в сети часто дает сбои, рекомендуем приобрести стабилизатор. Его можно установить сразу на несколько устройств.

Этапы подводки коммуникаций

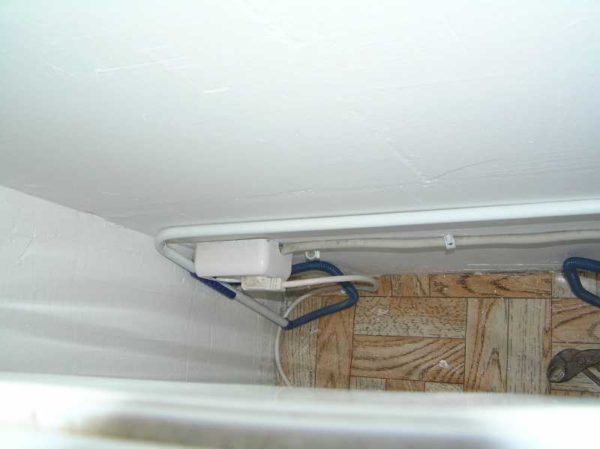

К моменту подключения посудомойки необходимо подготовить подходящую по силовым характеристикам электролинию.

А также предусмотреть место соединения шланга с трубой холодной воды (или отводом смесителя), отверстие для сливного шланга – лучше не напрямую в трубу, а в сифон, который находится под мойкой.

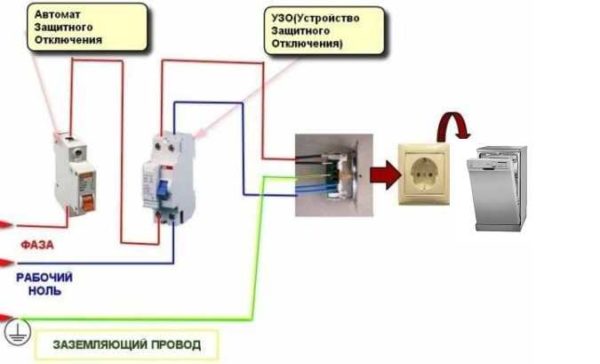

Этап #1 — электрическая проводка

Чтобы посудомойка или другая бытовая техника не испытывала перебоев или аварийных проблем с подачей электроэнергии, необходимо позаботиться о стабильности и безопасности всей линии, которая начинается в электрощите и заканчивается розеткой.

Могут потребоваться следующие строительно-монтажные мероприятия:

Штробление стен под внутреннюю электропроводку. «Черновые» работы подобного типа производятся при помощи штробореза или перфоратора еще до установки кухонного гарнитура.
Установка автоматического выключателя в электрощите номиналом 16А, класс «С». На каждый мощный агрегат – котел, стиралку, посудомойку – лучше монтировать отдельное защитное устройство.
Прокладка медного трехжильного провода от электрощита до места установки розетки. Один из вариантов – ВВГнг 3*2,5. Это негорючий провод, выдерживающий нагрузку до 3,5 кВт.
Монтаж в стену подрозетника и вывод проводов.
Установка розетки, подключение кабеля.

После подключения обязательно проведите тестирование – включите автомат, а затем для проверки используйте любой бытовой прибор.

Вместо одной розетки допускается устанавливать блок из 2-4 розеток, но так, чтобы суммарная нагрузка всех подключенных к линии электроприборов соответствовала двум важным показателям: сечению медного кабеля ВВГнг и номиналу автомата.

Этап #2 — врезка в водопровод

Подключение подачи холодной воды происходит чуть сложнее, чем сливного шланга.

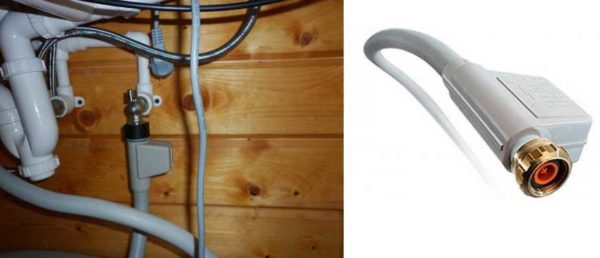

На выходе из трубы или в месте подсоединения смесителя следует установить тройник, чтобы вода поступала одновременно по двум направлением – к посудомоечной машине и крану мойки.

Если необходимо подключить только вводный шланг посудомойки, алгоритм действий следующий:

Перекрываем воду и сбрасываем избыточное давление путем открытия любого водоразборного смесителя.
Откручиваем гибкую подводку смесителя от патрубка водопроводной трубы или переходника.
Для герметичности соединения на резьбу накручиваем фум-ленту или лен с пастой «Unipak».
Монтируем тройник таким образом, чтобы кран находился в удобном положении.
Присоединяем гибкую подводку смесителя. Если старая прокладка износилась, сразу меняем ее.
Проверяем работу крана: перекрываем его и открываем подачу воды на кухню. Если появилась протечка – подтягиваем резьбовые соединения или меняем бракованное изделие.
Присоединяем сливной шланг путем закручивания накидных гаек. Перед этим проверяем, на месте ли уплотнительные кольца.

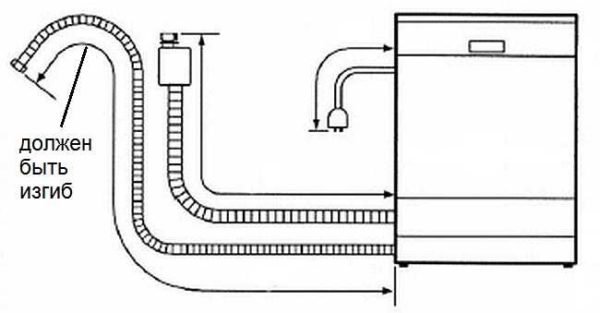

Важно, чтобы шланг подачи воды не перекручивался и не перегибался, иначе процесс мойки посуды будет затруднен.

Если подготовка к подключению производится заранее, а в планах установка нескольких бытовых приборов, которым необходима вода, то лучше использовать коллектор, а не тройник.

Разводное устройство (коллектор) имеет от 3 до 5 выходов. Этого достаточно, чтобы обеспечить водозабор ПММ, стиралке, водонагревательному котлу и фильтрам.

Этап #3 — сливное устройство

Существует несколько вариантов интеграции сливного шланга в канализационную систему.

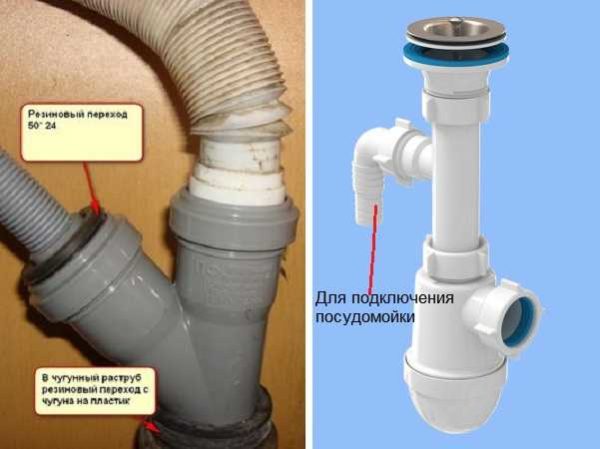

Наиболее удачный – это присоединение выходного конца к патрубку сифона, который установлен под мойкой.

Далеко не все модели сифонов подходят для дополнительного подключения ПММ. Если гидрозатвор не предназначен для этого, возможно, его можно нарастить отдельным элементом с патрубком.

Однако стоимость изделий невелика, поэтому лучше купить новое устройство, изначально рассчитанное на дополнительное подсоединение стиралки или посудомойки.

Благодаря тому, что вода сначала поступит в сифон, канализационные запахи от сливов с биологическими отходами не будут распространяться на всю квартиру.

По этой причине не рекомендуется выводить слив напрямую, без гидрозатвора или хотя бы петли, в канализационную трубу.

Тонкости установки посудомойки в шкаф

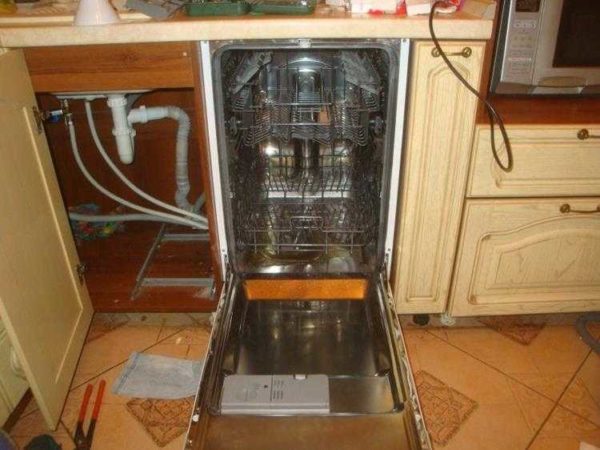

Если шкаф заказали под размеры конкретной модели, то проблем с монтажом возникнуть не должно.

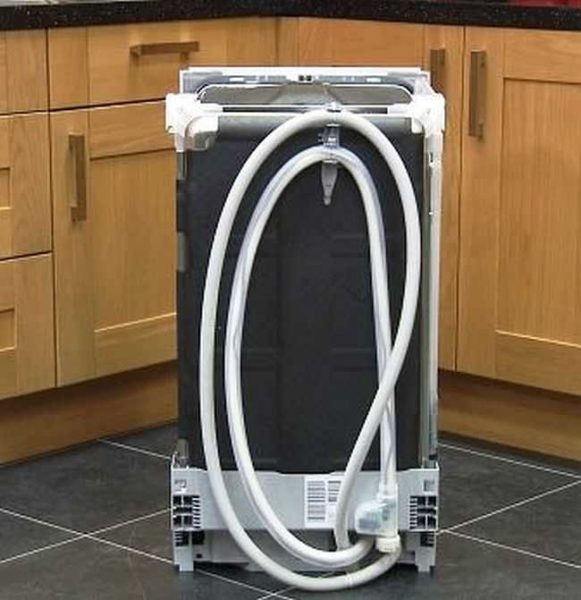

Корпус посудомойки свободно размещается в нише, при этом с обеих сторон оставляются небольшие зазоры. Чтобы снизить вибрацию, к стенкам приклеивают уплотнители.

Для учета всех нюансов подключения машину нужно устанавливать в таком порядке:

сначала провести примерку – задвинуть агрегат в шкаф или нишу, проверить соответствие габаритов, возможность подключения;
выдвинуть и выполнить подготовительные мероприятия – зафиксировать монтажные панели, крепеж и парозащиту;
подключить шланги, задвинуть корпус на место;
установить декоративные панели.

Сложность состоит в том, что модели разных производителей отличаются, поэтому и некоторые моменты установки также имеют расхождения. Чтобы не ошибиться, необходимо внимательно изучить инструкцию и пошагово выполнить все рекомендации.

Несколько советов, которые могут пригодиться в процессе установки посудомойки:

Как установить посудомоечную машину – пошаговая инструкция

Шаг 1 – Подготавливаем инструменты и материалы

Первое, что нужно сделать после покупки техники – подготовить набор всех необходимых инструментов для подключения посудомоечной машины к коммуникациям. Помимо этого следует определить, какие расходные материалы потребуются для монтажных работ, чтобы заранее их купить. Для стандартных условий, то есть, когда по дому разведены металлопластиковые трубы диаметром ¾ дюйма, а также электрическая сеть с заземлением, набор материалов будет следующим:

сточный сифон с двумя штуцерами (вдруг Вы захотите в комнате установить посудомоечную машину вместе со стиральной);
тройник диаметром ¾ дюйма;
запорный кран ¾ дюйма;
фильтр глубокой очистки (заметно продлит срок службы посудомойки);
ФУМ лента;
розетка с заземлением;
провод подходящего сечения и длины (в том случае, если розетки поблизости нет, и придется вести новую линию от распределительной коробки в комнате).

Также, чтобы подключить посудомоечную машину своими руками могут понадобиться более длинные шланги для воды и слива. Очень часто в комплекте с агрегатом идут короткие шланги, которые могут недостать к месту подключения. Тут уже Вы сами должны изначально замерить необходимую длину коммуникаций от места установки к точкам подсоединения и сверить с длиной материалов, идущих в комплекте.

Что касается, инструментов, Вам понадобится следующий перечень:

электрическая дрель;
прямая и фигурная отвертка;
острый нож;
ножницы для металлопластиковых труб;
короткий строительный уровень;
два разводных ключа;
индикаторная отвертка (определить фазу, если отсутствует цветовая маркировка проводов).

Подготовив весь набор инструментов можно переходить к выбору подходящего места для установки и подключения посудомоечной машины в частном доме.

Шаг 2 — Выбираем подходящее место

Данный этап, скорее всего, Вы уже полностью продумали, перед тем как идти и покупать товар. Если же Вы еще не определились с местом размещения, рекомендуем учитывать следующие нюансы:

Встраиваемый вариант должен соответствовать габаритам кухонной мебели. Для посудомойки существует специальная секция кухонного гарнитура, позволяющая установить посудомоечную машину под столешницей, варочной панелью либо даже мойкой. Также можно разместить корпус в шкафу, если это будет удобно для Вас.
Расстояние до канализации не должно превышать отметку в 1,5 метра, иначе насос техники может преждевременно выйти из строя. Если посудомоечная машина находится далеко от мойки и может быть установлена только с краю кухни либо по каким-то причинам канализация не выходит на кухню, задумайтесь над тем, чтобы разместить технику в ванной комнате.
Выбирайте место таким образом, чтобы рядом уже была установлена розетка. В этом случае подключить посудомоечную машину к электросети будет гораздо проще.
Если модель настольного типа (как показано на картинке), можно не продумывать сливную систему. Достаточно лишь зафиксировать шланг в раковине (в кухне без нее никак). Кстати в этом случае можно обойтись без сифона, к тому же насос на сливе будет полностью разгружен (вода будет уходить самотеком), что заметно продлит его срок службы. Установка посудомоечной машины на столешнице намного проще и подходит для маленькой кухни либо в том случае, если мебель на кухне старая (не подойдет по современным стандартам).

Определив подходящее место, можно приступать к подключению посудомоечной машины к канализации, водопроводу и электросети. Рассмотрим каждый из этапов более подробно.

Шаг 3 – Подсоединяем воду

Данный этап один из наиболее трудоемких и на него тратиться больше всего времени. Для начала необходимо перекрыть воду в системе, т.к. Вы будете «врезать» тройник в металлопластиковую трубу.

Подключить посудомоечную машину к водопроводу можно следующим образом:

Находим место присоединения гибкого шланга смесителя к металлопластиковой трубе и отсоединяем его.
Устанавливаем тройник, предварительно намотав на резьбовые соединения ФУМ ленту.
Накручиваем сверху на тройник гибкий шланг смесителя
К отводу подсоединяем фильтр тонкой очистки, а после него уже запорный кран (не забываем наматывать фумку на резьбу).
К крану подсоединяемся шлангом от самой техники.

Обращаем Ваше внимание на то, что для водоснабжения необходимо использовать только холодную воду. Подключение посудомоечной машины к горячей воде запрещается, т.к. ее качество в несколько раз хуже и при этом на нагрев теплой воды тратиться больше электроэнергии, чем в случае с холодной!

Если у Вас на даче нет водопровода все равно можно установить посудомойку. В этом случае потребуется поставить на чердаке бачок с чистой водой. Для функционирования некоторых моделей техники достаточно давления в 0,1 МПа (указывается в паспорте), которое и создастся при подаче воды с высоты 2-3 метров. Как Вы видите, можно самому подключить посудомоечную машину даже без водопровода, было бы желание. Такой вариант часто используют в деревнях, где подача ХВС нестабильная.

Шаг 4 – Подводим слив

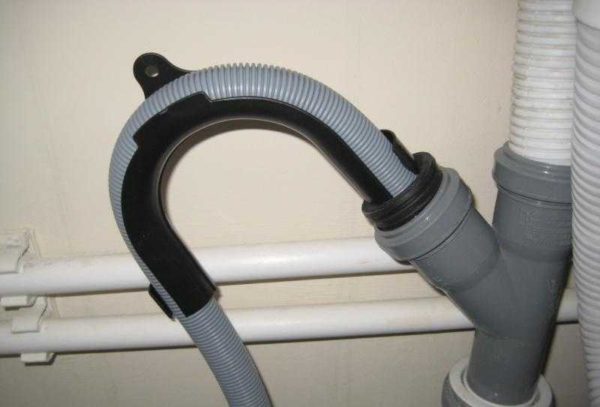

Тут все гораздо проще. Лучшим вариантом будет установка сифона под раковиной, т.к. в этом случае неприятные запахи с канализации не будут распространяться по кухне.

Все что Вам нужно, подключить сливной контур к сифону, проследив за тем, чтобы шланг находился под наклоном. Чем больше наклон, тем эффективнее будет сливаться вода (самотеком). Обращаем Ваше внимание на очень важный нюанс – вверху, в месте подключения слива к сифону необходимо создать перегиб, который предотвратит попадание воды с раковины в слив посудомойки (на фото ниже Вы можете увидеть этот перегиб).

Шаг 5 – Подводим электричество

Как мы уже сказали, питание должно осуществляться от розетки, находящейся рядом с техникой. Розетка для подключения посудомоечной машины к сети должна быть рассчитана не менее чем на 16А и при этом иметь заземляющий контакт.

Так как мощность посудомойки довольно высокая, проводка должна выдерживать проходящие нагрузки. Для этого нужно позаботиться о подходящем сечении жил электропроводки. Лучше всего осуществить расчет сечения кабеля, на основании чего подобрать наиболее подходящий вариант. Считается, что для безопасной работы данного вида техники необходимо использовать диаметр медных жил не менее 2 мм. Электричество должно вестись от распределительной коробки либо самого щита. Обязательно защитите линию автоматическим выключателем на 16А. Подключение посудомоечной машины без заземления не допускается из соображений электробезопасности. Если в розетку уже подключена стиральная машинка, не нужно дополнительно нагружать ее еще и посудомойкой, т.к. в этом случае при работе двух устройств может возникнуть токовая перегрузка розетки.

Шаг 6 – Завершительные работы

Когда вам удастся подключить все коммуникации, останется только выровнять технику по уровню и осуществить контрольную проверку монтажных работ. Что касается уровня, тут все довольно просто – нужно с помощью регулировки ножек выставить корпус по строительному уровню. Любой перекос негативно отобразиться на эффективности использования и долговечности посудомойки.

После установки и подключения посудомойки остается только проверить качество ее работы. Для этого нужно запустить тестовый режим, в котором происходит мойка без посуды (холостой режим). Вы должны проследить, насколько быстро заливается и сливается вода. Также обязательно проверьте все стыковые соединения, чтобы не было протечек.

Если все верно, то Вы смогли правильно установить и подключить посудомоечную машину своими силами, с чем мы Вас и поздравляем! Рекомендуем сразу же просмотреть наглядную видео инструкцию, в которой показывается технология монтажа встроенной модели:

Полезные советы

К Вашему вниманию несколько полезных советов, которые не только позволят правильно подключить посудомоечную машину, но и продлят срок службы техники:

Установка сливного шланга в раковину крайне небезопасна, хотя и заметно облегчает процесс подсоединения. Опасность связана с тем, что отвод отработанной воды может выпасть из раковины и затопить соседей снизу.
Техника компании Electrolux очень требовательна к правилам установки. Максимальный наклон в одну из сторон не должен превышать 2 градуса, поэтому обязательно проверяйте этот момент строительным уровнем.
Если Вы решили купить какую-либо модель от фирмы Siemens, обязательно просмотрите габариты корпуса и сверьте с нормами изготовления мебели, в которую будет осуществляться установка. Очень часто Siemens пренебрегает техническими нормами и создает нестандартные габариты, вследствие чего возникают трудности при установке посудомоечной машины в готовую кухню.
Ни в коем случае не подводите заземляющий контакт к газо- и водопроводным трубам. Заземление нужно подключить к заземляющей шине квартирного щитка. О том, как сделать заземление в квартире мы рассказали в отдельной статье.
Воздушной зазор между стеной и задней стенкой техники должен составлять не менее 5 см, чего вполне достаточно для циркуляции воздуха.
В комплекте обязательно присутствуют правила подключения и наглядная схема к определенной модели. Опираться нужно только на нее, т.к. все условия сугубо индивидуальны, хотя и имеют много общего.
Пользоваться сетевыми фильтрами (удлинителями) не рекомендуется, т.к. они очень часто являются причиной аварии и пожара. Если никак по-другому не получается подвести питание, рекомендуется самостоятельно сделать электрический удлинитель. Такой способ подключения посудомоечной машины через удлинитель применять можно, в качестве исключения.
Если Вы решили поставить отдельно стоящую посудомойку рядом с плитой, холодильником либо духовкой, к каждой технике подведи отдельную линию от распределительной коробки, чтобы не перегрузить установленную вблизи всех устройств розетку.

Также советуем просмотреть наглядную видео инструкцию по правильной эксплуатации посудомойки:

Вот и вся инструкция о том, как подключить посудомоечную машину к водопроводу, электросети и канализации своими руками. Надеемся, что информация была для вас полезной и интересной. Также рекомендуем ознакомиться с основными неисправностями посудомоек, чтобы в будущем вы были ознакомлены с тем, как ремонтировать технику в домашних условиях!

Особенности подключения посудомоечной машины — основные этапы и варианты

Покупка посудомоечной машины — это еще не все, важную роль играет установка. Соблюдение правил монтажа позволит избежать неисправностей, протечек, других проблем. Предварительно рекомендуется выбрать место для установки техники. Ознакомление с инструкцией поможет избежать возможных ошибок при проведении монтажа. Правильное подключение гарантирует исправную работу техники в течение многих лет. От точности соблюдения инструкции зависит срок эксплуатации техники, поэтому к процедуре следует отнестись максимально ответственно.

p, blockquote 1,0,0,0,0 -->

p, blockquote 2,0,0,0,0 -->

Этапы установки посудомоечной машины

Перед тем, как подключить посудомоечную машину, следует заранее побеспокоиться об инструментах, которые могут пригодиться для монтажа техники.

p, blockquote 3,0,0,0,0 -->

Обязательно проводятся замеры расстояния до розетки и коммуникаций. В комплекте ко многим моделям поставляются короткие шланги, которые подлежать замене на длинные.

Важную роль играет также бренд техники, с некоторыми моделями могут возникать дополнительные сложности из-за их нестандартных размеров, других нюансов.

p, blockquote 5,0,0,0,0 -->

p, blockquote 6,0,0,0,0 -->

выбор места;
подключение к водопроводу, подсоединение шланга к водопроводной системе — процедура считается наиболее трудоемкой, требует перекрытия воды;
подведение слива — наиболее оптимальным вариантом считается монтаж сифона под мойкой;
подведение электричества — осуществляется от расположенной недалеко от техники розетки;
выравнивание техники по уровню, проверка монтажа.

p, blockquote 7,0,0,0,0 -->

Особенности выбора места

При выборе места следует учитывать следующие факторы:

p, blockquote 8,0,0,0,0 -->

минимальное расстояние между техникой и другими электроприборами должно быть 15 см, оптимальной считается дистанция 40-50 см, для монтажа техники идеально подходит участок между двумя шкафчиками;
установка недалеко от раковины— упростит процедуру подключения, понадобится разветвитель;
монтаж техники должен проводиться также с учетом удобства размещения шкафов с бытовой химией, он должен находиться поблизости;
близость к розетке с заземлением;
оптимальная длина сливного шланга — 1,5 м, перегрузки повышают риск возникновения неисправностей.

Подключение к водопроводу

Подключение к водопроводной системе станет достаточно простой процедурой для тех, кто подключал ранее стиральную машину своими руками. Этапы работ ничем не отличаются. При проведении работ используются те же детали — шланг с идентичным диаметром, прокладка, фильтр. Заранее следует удостовериться в правильной длине шланга, отсутствии необходимости в удлинении. Следует учитывать, что даже самый надежный стык может спровоцировать протечки. В магазине при необходимости всегда можно купить шланг надлежащей длины.

p, blockquote 9,0,1,0,0 -->

Самый простой вариант монтажа — установка отсекающего крана на участке подсоединения водопроводной разводки к смесителю на кухне. Трудности в данном случае отсутствуют, для проведения работ достаточно отсоединить от холодной трубы подводку и подсоединить кран-тройник. После этого шланг смесителя необходимо стыковать с одним из концов. К концу крана присоединить шланг, по которому вода поступает к посудомоечной машине.

p, blockquote 10,0,0,0,0 -->

При отсутствии места рядом с водопроводом процедура подключения сильно усложняется. Потребуется пайка полипропиленовых и металлопластиковых изделий, для этого требуются опыт и знания. Оптимальным вариантом в данном случае считается обращение за помощью к специалистам.

p, blockquote 11,0,0,0,0 -->

p, blockquote 12,0,0,0,0 -->

Подключение к канализации

Процедура считается самой простой. Предварительно следует также проверить длину шланга. Короткий шланг заменяется более длинным или подлежит наращиванию. Нарощенный отвод фиксируется к выпуску канализации, для этого достаточно установить плотный резиновый уплотнитель.

p, blockquote 13,0,0,0,0 -->

Трудности могут возникнуть при отсутствии выпуска на трубе. В такой ситуации от участка соединения раковины и сливного сифона необходимо отвести тройник. К одному из выходов рекомендуется подключить слив посудомоечной машины. К оставшемуся подключается сифон.

p, blockquote 14,0,0,0,0 -->

При небольшом расстоянии машины от трубы канализации используется стационарный подвод. Важную роль играет длина шланга, чрезмерная нагрузка приводит к быстрому износу узлов. Специальный подвод обеспечивает самостоятельное стекание воды. Шланг посудомойки должен спускаться под тупым углом. Провисания не допускаются, их наличие затруднит стекание даже небольшого количества воды.

p, blockquote 15,0,0,0,0 -->

p, blockquote 16,0,0,0,0 -->

Электричество — какая розетка

Подключение к электросети также играет важную роль, большое расстояние до розетки может вызвать определенные трудности. Использование удлинителя в данном случае категорически запрещено, проникновение влаги в него представляет большую опасность. Он может применяться только в крайнем случае, при подключении машинки к розетке через удлинитель в квартире обязательно должны присутствовать люди. Кабель не следует размещать между трубами, вблизи крана, газовой плиты. Поломка удлинителя может привести к повреждению пластика, возникновению течи, пожару.

p, blockquote 17,0,0,0,0 -->

Избежать неприятностей поможет предварительный выбор места посудомоечной машины, она должна размещаться недалеко от розетки.

При выборе переходника следует обратить внимание на прочность, качество поверхности, сколы и другие дефекты должны отсутствовать. Неплотная фиксация компонентов устройства, тонкий провод, изготовленный из плохой резины штепсель не допустимы. При покупке предпочтение следует отдавать качественным переходникам известных брендов.

p, blockquote 19,0,0,0,0 -->

При наличии возможности, к посудомоечной машине рекомендуется подвести отдельную электропроводку, это поможет избежать повышенной нагрузки при одновременной работе нескольких электроприборов (встраиваемая духовка, холодильник и т.д.). Монтаж электропроводки также следует доверить специалистам. Розетку следует установить на расстоянии 14-40 см от пола.

p, blockquote 20,0,0,0,0 -->

p, blockquote 21,0,0,0,0 -->

Финальный этап

После подключения коммуникаций проводится выравнивание посудомойки по строительному уровню. Регулировка ножек поможет откорректировать положение техники.

p, blockquote 22,0,0,0,0 -->

Даже незначительные перекосы не допустимы, это может привести к снижению эффективности и быстрому выходу из строя посудомоечной машины.

На финальном этапе проводится также проверка работы. Посудомойка запускается в тестовом режиме без посуды. При проверке следует замерить скорость залива и слива воды. Важным пунктом считается также проверка стыковых соединений, протечки не допустимы. Более подробное описание всех этапов поможет провести процедуру максимально аккуратно.

p, blockquote 24,0,0,0,0 -->

p, blockquote 25,0,0,0,0 -->

Варианты установки

Все варианты монтажа могут сопровождаться трудностями, минимизировать их поможет соблюдение условий и требований.

p, blockquote 26,0,0,0,0 -->

Встраивание в шкаф

При наличии рядом с раковиной шкафа шириной от 45 см монтаж следует проводить в него. Основное преимущество метода заключается в возможности интеграции шлангов устройства в установленную под раковиной систему.

p, blockquote 27,0,0,1,0 -->

Для этого потребуются следующие предметы:

p, blockquote 28,0,0,0,0 -->

удлиненная труба с запорным клапаном;
отвод шланга в сифон мойки;
дополнительная розетка.

Из шкафа необходимо убрать полочки, заднюю стенку. Для приведения корпуса в вертикальное положение, следует использовать регулируемые ножки. После этого посудомойку следует последовательно подсоединять ко всем коммуникациям, включить в розетку. При необходимости устанавливается гидрозатвор с патрубком слива. Фасад следует сделать на заказ или собрать панель из снятых дверей шкафчика.

p, blockquote 29,0,0,0,0 -->

p, blockquote 30,0,0,0,0 -->

Установка в отдельный модуль

Такой вариант подходит при наличии свободного пространства и отсутствии подходящих шкафчиков. Изготовление модуля следует заказывать заранее, он устанавливается недалеко от узлов коммуникации. Конструкция устанавливается близко к мойке. Важную роль играет надежность фиксации, любые вибрации при включении техники не допустимы. Прокладка шлангов и труб осуществляется вдоль стены, доступ к ним должен быть максимально простым. Мастер должен просто отодвинуть шкаф и приступить к работе.

p, blockquote 31,0,0,0,0 -->

p, blockquote 32,0,0,0,0 -->

Установка в нишу

На некоторых кухнях обустроена специальная ниша для монтажа СВЧ-печи и других кухонных электроприборов. Она может быть использована также при монтаже машины. При большом расстоянии между нишей и коммуникациями следует заранее побеспокоиться о приобретении шлангов.

p, blockquote 33,0,0,0,0 -->

Если встраивание не подходит

При отсутствии возможности встроить посудомойку куда-либо остается последний вариант — установка на пол или на стол. Существуют варианты переустановки гарнитура с переносом систем коммуникации. Такой метод требует времени и финансовых затрат. Самым экономичным вариантом считается монтаж фасада на машину.

p, blockquote 34,0,0,0,0 -->

Советы

Соблюдение рекомендаций поможет правильно подключить технику и продлить срок ее эксплуатации.

p, blockquote 35,0,0,0,0 --> p, blockquote 36,0,0,0,1 -->

монтаж сливного шланга в мойку считается достаточно опасной процедурой, существует риск затопления соседей;
посудомоечные машины Electrolux требуют соблюдения точности монтажа, максимальный наклон в одну из сторон составляет 2 градуса, установка проводится только после тщательной проверки;
машины Siemens часто выпускаются нестандартных размеров, что создает трудности при монтаже в кухонный гарнитур, избежать их помогут замеры;
минимальное расстояние между задней стенкой посудомойки и стеной кухни составляет 5 см;
четкое следование пунктам инструкции при монтаже машины поможет избежать проблем;
применение удлинителей не рекомендовано, так как они могут спровоцировать возгорание или аварию;
монтаж посудомоечной плиты рядом с духовым шкафом или холодильником требует подведения отдельной линии, что позволит избежать перегрузок.

Подключение и установка посудомоечной машины

Чтобы избежать протечек, аварийных ситуаций и сбоя в работе посудомоечной машины, соблюдают рекомендации производителя по установке и подключению, указанные в технической документации к прибору. При неправильном монтаже пользователь лишается права на гарантийный ремонт и замену устройства.

Выбор места с учетом способа установки

Установку посудомоечной машины (ПММ) желательно продумать заранее. Идеальный вариант — комплексный ремонт, при котором составлен проект, проложены канализационные и водопроводные трубы, проведена отдельная электролиния. Под посудомойку выделено место, учитывающее ее габариты, выведены разъемы для подключения, учтены все требования техники безопасности.

При выборе места для бытовой техники обращают внимание на ее размер, тип и способ установки. По размеру и вместимости посудомоечные машины делятся на:

полногабаритные: ширина — 60 см, на 12-14 комплектов посуды;
узкие: ширина — 45 см, на 8-10 комплектов;
компактные (настольные): на 5-6 комплектов.

ПММ бывают отдельно стоящими и встраиваемыми. Первые представляют собой мобильные агрегаты в полноценном корпусе. Вторые — стационарные, их монтируют в шкаф или нишу.

Тяжелую встраиваемую технику устанавливают на полу, фиксируют к стенам шкафа или к столешнице. Компактную размещают в шкафу, выдерживающем ее массу. Мебель должна соответствовать размерам бытового прибора. Для установки используют защитные приспособления, входящие в комплект — металлическую планку для крепления, парозащитную пленку.

Посудомойку устанавливают на ровной поверхности, чтобы избежать протечек. Для проверки используют строительный уровень. Если требуется выровнять корпус, подкручивают ножки. Чтобы между машинкой и столешницей не было щели, столешницу максимально поднимают.

При выборе места для устройства учитывают расположение коммуникаций. Посудомоечную технику желательно установить как можно ближе к трубам, где будет выполнен подвод и отвод воды.

Совет. Чтобы процесс уборки удобнее и быстрее, рядом с посудомоечной машиной рекомендуют установить шкафы для посуды и кухонной утвари.

Технику нельзя устанавливать вплотную к стене, минимальное расстояние — 5 см. Если шланги пережимаются, ухудшается циркуляция воды. Табло устройства сообщит об ошибке.

Бытовая техника разных производителей имеет различия в конструкции. В инструкции по эксплуатации содержится информация о конкретной модели, ее установке, подключении к системам коммуникации, указаны технические требования.

Справка. Если в течение 6 месяцев агрегат сломается из-за некорректной установки (неправильного расположения шлангов, сильной вибрации корпуса и т. д.), гарантийное обслуживание снимается, и ремонт придется производить на собственные средства.

Подключение посудомоечной машины к электричеству: параметры электрической линии

Если во время ремонта для посудомоечной машины не предусмотрели отдельную розетку, производят ее установку.

Важно! Для подключения такой бытовой техники тройники и удлинители использовать не рекомендуется — они не выдерживают нагрузку и могут стать причиной пожара.

Какую розетку поставить для посудомойки

Для подключения посудомоечной машины к электросети рекомендуют использовать евророзетку с заземлением, имеющую высокую степень защиты от влаги. Чтобы вода во время протечки в нее не попала, розетку для встраиваемых моделей устанавливают не ниже 15-20 см от пола, для отдельно стоящей техники — на высоте 40-90 см. Ее располагают слева или справа от агрегата, но не за ним. При этом учитывают длину шнура с вилкой. Обычно она не превышает 1-1,5 м.

Для подключения используют провод с сечением, выдерживающим повышенные нагрузки, и с негорючей изоляцией. Оптимальным считается трехжильный провод из меди (ВВГнг 3*2,5).

От розетки провод протягивают к электрическому щитку с отдельным автоматическим выключателем. Чтобы подключить технику, во время ремонта делают отдельную штробу для кабельной линии. Если это невозможно, пользуются существующей розеткой, которая должна быть защищена УЗО.

Внимание! Работы в щитке осуществляют только специалисты из обслуживающей компании.

После монтажных работ розетку проверяют — подключают любой прибор, например, настольную лампу.

Подключение к водопроводу и канализации

Для работы подготавливают набор отверток, разводной ключ и изоляционную ленту.

Существует два способа подключения посудомоечной техники к водопроводу:

Во время строительных или ремонтных работ, когда осуществляют прокладку отдельных труб, штробят стены и т. п.
После завершения отделочных работ, когда технику необходимо подключить к существующим системам водоснабжения и канализации.

Чтобы произвести капитальную установку, используют следующие материалы:

полипропиленовую трубу PPR PN20 диаметром 20 мм;
водорозетку;
соединители с накидной гайкой;
соединительный фитинг PPR-90 под углом 90°;
угольник HP/PH с наружной резьбой диаметром ¾ дюйма;
фум-ленту.

Метраж трубы и количество фитингов зависят от расстояния, на котором находится посудомоечная машина от коллектора холодной воды. Для монтажных работ потребуется штроборез и аппарат, спаивающий полипропиленовые трубы.

Сначала размечают трассу, по которой будут прокладываться трубы. Затем с помощью штробореза прорезают необходимую глубину. Соединители PPR с накидной гайкой подсоединяют к выходу коллектора. Отрезают часть трубы, чтобы ее хватило до поворота или угла, оставляя запас по 15 мм с двух сторон на соединения.

Трубу и фитинг соединяют с помощью аппарата для пайки, при этом контролируют положение угольника. Соединив все трубы, устанавливают водорозетку и фиксируют ее на стене. Затем в нее вкручивают угольник с наружной резьбой диаметром ¾ дюйма. На него монтируют шланг подачи воды. Для проверки воду включают. Если протечек нет, штробу заделывают.

Затем технику подсоединяют к сливу. Для этого шланг от посудомоечной машины подключают к выходу канализации с помощью переходной манжеты необходимого диаметра. При этом учитывают, что сливная труба монтируется под углом из расчета 1 см перепада высоты на 1 м длины. Сливной шланг должен иметь изгиб на уровне 70 см от напольного покрытия.

После монтажных работ технику подключают к электросети и проводят проверку системы. Если все работает правильно, ее закрепляют в специальном проеме.

Для компактных посудомоечных машин в технической документации предусмотрена возможность установки без стационарного подключения к канализационной и водопроводной системам. Перед эксплуатацией шланг подачи воды соединяют со смесителем, а сливной шланг помещают в мойку. Это способ имеет ряд недостатков:

требует дополнительных действий перед каждым использованием техники;
места соединения изнашиваются и разбалтываются;
в результате сильного напора шланг выпадает из мойки и заливает пол;
во время работы посудомоечной машины раковина занята.

Поэтому надежнее выбрать для техники специальное место и подключить ее к системам коммуникации.

Подсоединение впускного шланга

Если необходимости и возможности для прокладки отдельных труб для подачи и слива воды нет, посудомоечную технику подключают более простым способом.

Чтобы в машинку поступала вода, шланг должен подключаться к трубе или гибкой подводке через тройник или переходник. Для этого гибкий шланг смесителя отсоединяют от трубы. Затем прикручивают тройник размером ½ дюйма по прямому отрезку с ¾ дюймовым отводом сбоку и краном перекрытия воды. Чтобы соединение было герметичным, используют фум-ленту. ¾ дюймовый патрубок выводят в нужном направлении. Затем прикручивают гибкую подводку на отвод ½ дюйма и шланг ПММ на боковой отвод. Обычно его оснащают защитой от протечек.

Некоторые пользователи в целях экономии подключают технику не только к трубе с холодной, но и с горячей водой. Не каждый агрегат пригоден для этого, поэтому сначала стоит изучить инструкцию по эксплуатации, чтобы устройство не сломалось. Также это подключение имеет недостатки:

когда вода горячее, чем выставлено по программе, это приводит к выходу из строя электронного блока;
горячая вода более грязная, чем холодная;
горячую воду при централизованном водоснабжении периодически отключают;
применение горячей воды приводит к преждевременной поломке некоторых узлов техники.

Специалисты рекомендуют подсоединять устройство к трубе с холодной водой. Современные модели отличаются экономичностью и потребляют небольшое количество электричества. При использовании горячей воды экономия выходит минимальная, а риск поломки — высокий.

Куда и как вывести сток

Для отвода стоков в посудомоечной машине установлен сливной шланг. Его подключают к трубе канализации напрямую, устанавливая дополнительный отвод с уплотнителем, либо через сифон под раковиной. Последний способ считают более удачным. Он защищает от возникновения неприятного запаха и протекания воды. В трубе создается необходимое давление, что предотвращает обратный ток жидкости.

Чтобы вести сток через сифон, его меняют на специальный, в котором есть штуцер для сливного шланга. Для замены сверху откручивают винт. Отсоединяют слив от канализации, потянув его на себя, чтобы он вышел из резинового фиксатора. Затем собирают новый сифон и монтируют на место старого. К канализационной трубе подводят гибкую трубку для слива, после чего к трубке сифона через переходник подключают сливной шланг бытовой техники.

Справка. В комплекте с переходником должен идти клапан, блокирующий вытекание жидкости в обратную сторону.

Проверка на протечку

После установки и подключения сифона в раковину набирают воду и проверяют на наличие протечек. Затем проводят тестовый запуск посудомоечной техники. Внимательно смотрят на соединения шлангов, выявляют, нуждается ли система в дополнительной герметизации.

Проверка правильности установки и подключения

После подключения к коммуникациям посудомоечную машинку закрепляют на отведенном месте и проводят тестовую мойку. Проверяют не только возможное возникновение протечек, но и выявляют наличие посторонних шумов, тряски или перемещения техники во время работы. Если нареканий к технике нет, на агрегат надевают закрывающую панель.

Справка. Первую мойку проводят без посуды. При этом используют стиральный порошок или специальную таблетку, чтобы очистить и продезинфицировать внутренние поверхности.

Заключение

Самостоятельное подключение посудомоечной машины требует наличия определенных навыков, в том числе в области работы с электрокоммуникациями. Лучше обратиться к специалистам, которые проведут подключение с соблюдением всех технических требований.

Подключение посудомоечной машины — 2 способа.

Установку и подключение посудомоечной машины можно разбить на 3 этапа:

подготовка и закрепление встраиваемой техники в специальной нише

присоединение к электросети

подсоединение к водопроводу и канализации

Рассмотрим подробно, с указанием часто встречающихся ошибок, именно этапы монтажа к инженерным сетям и коммуникациям.

Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда.Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Подключение посудомойки к водопроводу можно выполнить двумя способами.

Первый – это когда вы находитесь на стадии строительства или капитального ремонта, и можете себе позволить прокладывать отдельные трубы, штробить стены и т.п.

Второй – когда у вас уже смонтирована вся кухня и завершены все отделочные работы. При этом вы купили посудомойку и вам все это нужно куда-то подключить, к существующей системе водоснабжения и канализации с минимальными переделками и хлопотами.

Для капитального монтажа потребуется разнообразный ассортимент материалов:

При монтаже труб применяется раструбный способ. Для этого понадобится специальный аппарат для пайки полипропиленовых труб.

Общий метраж трубы и количество фитингов подбирается индивидуально. Зависит это от того, насколько удалена посудомойка от коллектора холодной воды.

Для начала, размечаете трассу, где будет прокладываться трубы от распредколлектора до места установки ПММ.

После чего, прорезаете штроборезом необходимую глубину.

Далее, соединители PPR с накидной гайкой подсоединяете к одному из выходов коллектора.

Отрезаете кусок трубы, чтобы его хватило до первого поворота или угла. При этом не забудьте оставить запас на соединения по 15мм с каждой стороны.

Соединяете трубу и фитинги методом пайки, контролируя положение угольника.

После соединения всех труб по размеченному участку, в самом конце монтируете водорозетку. Обязательно зафиксируйте ее на стене.

Далее вкручиваете угольник с наружной резьбой диаметром ¾ дюйма в водорозетку.

На угольник монтируете шланг подачи воды.

Система AquaControl или AquaStop, которой он может быть снабжен, должна защищать от протечек в случае поломки и автоматически прекращать подачу воды.

Включаете воду и проверяете всю систему. Если все нормально, можете окончательно заделывать штробу.

Осталось подключить сливной шланг от ПММ к выходу канализации через переходную манжету соответствующего диаметра.

А сам сливной шланг иметь изгиб на уровне 70см от пола. Поэтому то он и крепится к верхней части посудомойки, а вовсе не для того, чтобы не болтался.

Осталось подключить моечную машину в розетку и проверить работоспособность всей системы. После чего закрепить в специально подготовленном проеме.

Кстати, некоторые модели, например у Siemens, отличаются нестандартными размерами. Поэтому продумывайте мебель кухни заранее.

При монтаже в проем, не забывайте про металлическую пластину, которую необходимо прибить к нижней части столешницы (у модели от Bosch).

Монтируется эта штука по самому краю и представляет из себя парозащиту, типа экрана. С ней столешница не разбухнет от пара.

Многие почему-то ее выкидывают и заменяют на алюминиевый скотч, закрепляя его как на столешницу, так и на боковые стенки машины.

У Electrolux, вместо этого, в комплекте идет что-то наподобие куска резины, который приклеивается липкой стороной.

После монтажа и подключения, первую мойку следует выполнить без посуды, с применением порошка или специальных таблеток для очистки.

Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.

Есть более простой вариант подключения посудомойки, при котором нет необходимости тянуть отдельные трубы для слива и подачи воды.

Достаточно поменять всего две вещи:

Он отличается тем, что в его конструкции уже есть место для подключения сливного шланга – штуцер, а иногда и два.

Можно конечно и переделать канализационный слив, установив туда с трубу дополнительным отводом и уплотнителем.

Вставляется все это дело от руки, без использования каких-либо спец.инструментов.

Однако не забывайте, что подключение посудомоечных и стиральных машин напрямую в канализационную трубу, может сопровождаться появлением неприятных запахов.

Такое подсоединение специалисты советуют делать через обратный клапан.

Перегиб или изгиб шланга на высоте, который должен играть роль альтернативы клапану, помогает только при постоянном использовании техники. Вода в обратку конечно же у вас не пойдет.

Однако, стоит системе пару недель постоять без работы и воды (например в загородном доме или на даче), все пересохнет и вонь на кухне будет весьма чувствительной.

Через него собственно вода и будет поступать в машинку. Ставится он вместо стандартного соединителя, идущего от холодной воды на смеситель.

Прикручиваете этот тройник к шлангу или трубе подачи холодной воды.

Далее меняете сифон. Откручиваете сверху винт, придерживая снизу сам сифон, чтобы он не упал.

Отсоединяете слив от канализации. Для этого просто с усилием потяните его на себя. Он должен выйти из резинового фиксатора.

Собираете новый сифон из комплектующих, не забывая про прокладки и монтируете его на место старого.

Гибкую трубу для слива подводите к канализационной трубе. Все что остается – это через специальный переходник подключить сливной шланг посудомойки к трубке сифона.

В комплекте к этому переходнику, обязательно ищите клапан, он блокирует обратное вытекание воды.

Наполняете раковину водой и проверяете, чтобы нигде не было протечек.

1 Подключение посудомойки в щитке 220В от автомата.

Запомните, что вся техника и аппараты в вашем доме и квартире, взаимосвязанные с водой и электричеством – бойлер, проточный водонагреватель, стиралка, в том числе и посудомоечная машина, должны обязательно подключаться через:

Никаких простых модульных автоматов, и тем более ”пробок”, здесь быть не должно. Надежность защиты и ваша безопасность в случае электрического пробоя проводки, должны стоять на первом месте.

2 Монтаж посудомойки очень близко к стене.

В результате шланги подачи или слива могут оказаться пережатыми, ухудшая циркуляцию воды. На табло будет постоянно высвечиваться ошибка.

А вы и догадываться не будете из-за чего. Поэтому минимальное расстояние от стены должно быть не менее 5см.

3 Машинка должна стоять на ровной поверхности.

При неровной установке у вас возникнут проблемы с качеством мытья посуды. Возможна даже утечка воды.

Например у моделей Electrolux допускается отклонение от горизонтали не более 2-х градусов. Проверяется все это дело строительным уровнем.

А регулируется выкручиванием-закручиванием ножек.

Задняя ножка у большинства моделей, регулируется спереди. Посредством спецвинта в нижней центральной части.

При регулировке ножек, согласно инструкции, машинку нужно поднимать до максимума, чтобы сверху между ней и столешницей не осталось щелей.

4 Монтаж розетки 220В под раковиной.

Хоть это может показаться наиболее близким и удобным местом для подсоединения вилки питания, старайтесь избегать подобного подключения.

Малейший засор и последующая протечка, гарантируют вам короткое замыкание и пожар. По этой же причине, не рекомендуется располагать удлинитель непосредственно за посудомойкой.

Если не хватило заводского шнура до стационарной розетки, то подключайте переноску в стороне от шлангов, на максимально возможном удалении.

5 Подключение к горячей воде.

Запомните, что далеко не каждую ПММ можно подключить к системе горячего водоснабжения. Обязательно изучайте инструкцию, иначе прибор выйдет из строя гораздо раньше своего гарантийного срока.

Кроме того, температура воды в этой системе, может оказаться выше той, на которую рассчитана мойка (обычно не более 60 градусов). Даже если она и поддерживает такое подключение.

6 Удлинение шланга подачи воды.

Вполне может случиться, что заводского шланга, имеющего стандартную длину не более 1,5 метра вам не хватит. Поэтому придется докупать еще метраж.

Самое главное не откусывайте, не откручивайте и не выкидывайте основной. Он может идти с защитой от протечек.

Внутри него спрятаны провода и когда случается порыв, происходит замыкание и клапан установленный в конце, автоматически перекрывает подачу.

Поэтому при удлинении просто наращивайте существующий.

7 Лен для уплотнения резьбы

Если вы не сантехник, и не знаете как правильно и в каком количестве подматывается лен для уплотнения резьбовых соединений, то лучше вам его не использовать.

С этим вы можете столкнуться при переделке подключения посудомойки к сифону и установки тройника на подачу холодной воды.

При избыточном количестве, лен в итоге набухает, и может лопнуть хлипкая накидная гайка, что в итоге приведет к потопу.

В таких местах лучше использовать заводскую резиновую прокладку, либо фум ленту.

Как установить посудомоечную машину самостоятельно

Посудомоечные машины устанавливают в кухне, недалеко от раковины. Это неспроста. В таком случае подключение посудомоечной машины самое простое — канализация и водопровод находятся рядом, а розетку для стационарного подключения все равно надо устанавливать отдельную.

Один из примеров того, как подключить посудомойку

Особенность установки посудомойки в том, что выставить ее надо идеально ровно. Максимально допустимое отклонение от горизонтали составляет 2°. Если не выполнить это требование, посуда может быть вымыта недостаточно хорошо. Потому первый шаг после распаковки — установка ее на место и выставление по уровню. Для этого в конструкции предусмотрены регулируемые по высоте ножки. Берем строительный уровень, укладываем на машину, добиваемся чтобы она стояла ровно относительно горизонтали. Затем проверяем вертикали, если все сделали правильно, и тут отклонений быть не должно.

Требования к электропитанию

Посудомоечные машины, даже экономичные, потребляют немалое количество электроэнергии. Например:

у BOSCH SPS 40E12 (класс А), максимальная потребляемая мощность 2,4 кВт;
CANDY CDCF 6 07 (класс А) потребление — 1,3 кВт.
SIEMENS SR24E205 (класс А) по максимуму требует 2,4 кВт;
ELECTROLUX ESF 9420 LOW — потреблять может 2,1 кВт.
WHIRLPOOL ADP 7570 IX — потребляемая мощность 2,1 кВт.

При большом энергопотреблении одно из условий нормальной работы — отдельная линия электропитания с установленным автоматом защиты и УЗО. Отдельная линия также снизит влияние бросков по питанию на электронику, которая управляет работой агрегата. Они ощущаются всякий раз, когда включается/выключается холодильник, морозильная камера или микроволновка. Плата управления очень плохо реагирует та все скачки, а ее замена (ее практически никто не ремонтирует, только меняют) стоит немалых денег. Если хотите, чтобы работало оборудование долго и без проблем — тяните от щитка отдельную линию.

Подключение к удлинителю запрещено

Как вы поняли, средняя мощность посудомоечной машины 2,1-2,4 кВт. Сначала выбираем автомат защиты. Его надо подбирать по току, но в характеристиках редко есть эта величина, потому приходится высчитывать ток по мощности. Например, мощность посудомойки 2,4 кВт. Находим максимальную силу тока: 2400 Вт / 220 В = 10,9 А.

Автоматы защиты бывают следующих номиналов — 6 А, 10 А, 16 А, 20 А (есть и более мощные, но для данного оборудования они точно не нужны). Для данного примера требуется автомат на 16 А. На 10 А лучше не брать — при включении на полную мощность его будет выбивать. Потому берем ближайшее большее значение, а это — 16 А.

Как подвести электричество к посудомоечной машине

С входа защитного автомата фаза подается на УЗО. Оно защищает от утечек при пробое изоляции, также сработает если кто-то прикоснется к токоведущим частям. Выбирается также по току, но должно быть на ступень выше, чем автомат. Для данного примера — это 25 А (УЗО бывают на 10 А, 16 А, 25 А, 32 А). Второй параметр, по которому выбирают этот вид защиты — ток утечки. Для линий, на которые подключается только один прибор ток утечки 10 мА. Оба этих устройства устанавливаются в домовом или квартирном элеткрощитке.

Очередной параметр, с которым надо определиться — с сечением жил кабеля. Для проводки в последнее время используют медные провода, так как с ними проще работать. Для приборов мощностью до 4,1 кВт достаточно сечения 1,5 кв. мм (можно больше, меньше — нет).

Теперь о том, в какой оболочке должен быть кабель. Это зависит от материала стен, по которым будет прокладываться линия электропитания:

для деревянных и каркасных изоляция должна быть двойная (ВВГ) или тройная (NYM);
во всех остальных подойдет любая, без трещин, наплывов и других видимых повреждений.

Пример подключения посудомоечной машины к электросети

Еще один момент: розетки для посудомоечной машины должны быть с заземлением. Это — обязательное требования для сохранения гарантии. Также при выборе обращайте внимание на напряжение, на которое она рассчитана. У фирменных экземпляров этот параметр прописан с тыльной стороны. Если такой надписи нет — перед вами дешевый китайский ширпотреб, и лучше не рисковать.

Куда и как вывести сток

Следующий этап — подключение посудомоечной машины к канализации. Сливной шланг расположен на задней стенке корпус, он имеет длину порядка 1,5-2 метра. При необходимости его можно дорастить аналогичным такого же диаметра, но общая длина не может быть более 5 метров (точно смотрите в инструкции по эксплуатации). Такое расстояние в могут прокачать насосы, которые работают при удалении воды.

Самый лучший вариант — наличие отдельного вывода канализации. Тогда все просто, в патрубок вставляется резиновая муфта, обеспечивающая герметичную фиксацию гофры, в нее заправляется конец сливного шланга. Если он закрыт заглушкой, ее снимите. Но такой вариант — скорее исключение. Чаще подключают посудомоечную машину через сифон мойки или через вывод в мойку.

Варианты подключения посудомоечной машины к канализации

Если выход канализации чугунный, для герметичного перехода на пластик есть специальные резиновые муфты. Вам нужно будет знать диаметры вашего выхода и пластикового тройника. Соответственно, переходник устанавливается в чугунную трубу. Его надо просто заправить туда без каких-либо дополнительных средств. В муфту вставить пластиковую развилку. В вертикально направленный отвод обычно подключают мойку, в тот что под углом — посудомоечную машину.

У специальных сифонов для подключения посудомоечной машины выход сделан так, чтобы сливной шланг можно было на него натянуть. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы избежать образования петель и заломов, причем даже тогда, когда все задвинете на место. В то же время, нельзя допустить чтобы гофра подходила с стороны — должен быть небольшой изгиб вверх. Так исключается возможность попадания стоков из сифона или тройника в машинку.

При подключении посудомоечной машины к канализации сливной шланг должен подходить к выводу с изгибом

Для фиксации гофрированного шланга в заданном положении есть специальные пластиковые муфты. Они надеваются на гофру снизу и надежно ее удерживают.

Хомут для фиксации гофры

Подсоединение к водопроводу

Подключение посудомоечной машины к водопроводу происходит при помощи штатного шланга, который также находится на задней стороне корпуса. Его легко узнать по довольно большой насадке. Это блокиратор перелива. Он нужен для корректной работы и удалять его не рекомендуется.

Заливной и сливной шланги прикреплены сзади

Теперь о том, к какой воде подключать посудомоечную машину. К горячей можно подсоединяться только в одном случае — если ваш агрегат поддерживает такую функцию (указано в описании) и у вас нет на ГВС счетчика. Во всех остальных лучше заливать в машинку холодную воду. Главный мотив подключения к ГВС — экономия электричества. Если вода горячая, ее не надо греть. Это так, но у такого решения есть минусы:

Горячая вода несет большее количество загрязнений, чем холодная и ваша машинка быстрее выйдет из строя.
Температура ГВС часто превышает допустимые для оборудования пределы. Это снова сокращает срок эксплуатации оборудования.
Если счетчик на ГВС стоит, экономия получается совсем небольшая. Минусы явно перевешивают.

Пример подключения к водопроводу

Подключится к водопроводу можно в любой точке, где есть разъемное соединение. Например, в том месте, где подключается гибкий шланг на мойку. Его откручивают, ставят тройник, потом шаровый кран (или тройник с шаровым краном сразу). На ту часть, которая с краном подключается посудомоечная машина, на второй выход — гибкий шланг к смесителю мойки.

Проверка перед пуском

Перед тем, как задвинуть машинку на место, проверьте герметичность соединений. Для этого надо открыть подачу воды (повернуть кран, к которому подключен заливной шланг посудомойки). Если нигде подтеканий, нет, можно задвигать.

Площадь	Примерно литров	Банки 5 л
10 м²	≈ 2.8 л	1
20 м²	≈ 5.5 л	2
30 м²	≈ 8.3 л	2
40 м²	≈ 11.0 л	3
50 м²	≈ 13.8 л	3
