Фундамент ТИСЭ: строим самостоятельно

Одним из видов свайного или свайно-ростверкового фундамента является фундамент ТИСЭ. Основное отличие его в том, что на конце сваи есть полусферическое (куполообразное) утолщение. Такая форма позволяет использовать свайные фундаменты на пучнистых грунтах, при этом объем земельных работ остается очень небольшим.

Сваи ТИСЭ

Основной недостаток классического свайного фундамента состоит в том, что при сильном пучении опору может просто вытолкнуть. Но так как сама идея очень привлекательна — строится быстро при минимуме затрат — на сложных грунтах стали делать внизу сваи подошву — прямоугольную армированную пластину. Но при таком варианте сразу в разы возрастал объем земельных работ: под каждую сваю необходимо копать котлован размерами больше планируемой подошвы. Зато здание стоит нормально даже на грунтах с сильным морозным пучением.

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Под сваи, сделанные по технологии ТИСЭ создают похожее утолщение. Но рыть котлованы не нужно. Это расширение формируется при помощи специального ножа, который крепится к фирменному буру. Этот нож и формирует расширенный купол. Далее вся технология почти в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Ранее расширения тоже практиковались, но делать их пытались при помощи микровзрывов или поковыряв лезвием на длинном шесте. Основное новшество в технологии ТИСЭ — это бур с открывающимся регулируемым лезвием. С его помощью сделать расширение подошвы намного легче.

Как работать буром ТИСЭ

Достоинства и недостатки

Фундаменты ТИСЭ быстро набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его достоинства:

повышенная сопротивляемость силам пучения;
нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
невысокая себестоимость при хороших характеристиках;
может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
малый объем земельных работ.

Порядок изготовления сваи ТИСЭ

Если для вашего дома рекомендован свайный или свайно-ростверковый фундамент, есть смысл сделать сваи ТИСЭ. При небольшом увеличении объема работ вы получаете значительное повышение надежности. Ведь свайные фундаменты не любят проектировщики за то, что узнать, что за грунт находится под каждой опорой невозможно. Потому и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А фундамент ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки — это всегда хорошо.

Тем не менее, есть и недостатки. Главный: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас до самого низа, но расширение армированию не поддается. Потому остается возможность того, что это утолщение разрушится.

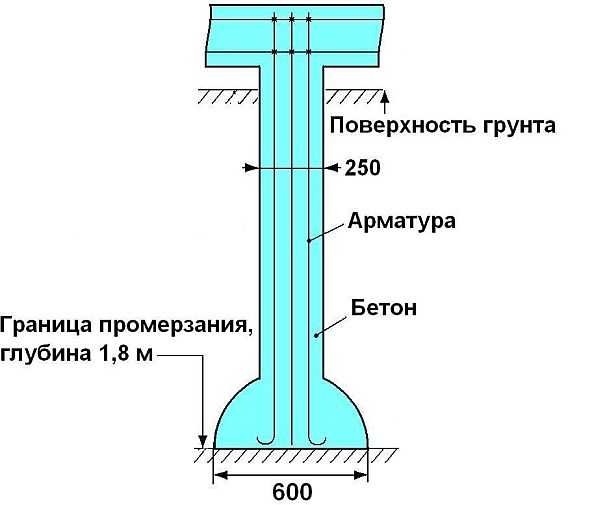

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Где можно использовать

Ограничения по типам и материалам зданий нет: можно делать фундамент ТИСЭ под деревянные, каркасные, кирпичные и блочные здания. Этажность — до трех.

По грунтам ограничения такие же, как и при использовании свайных фундаментов: необходимо чтобы сваи передавали нагрузку на грунт с нормальной несущей способность. Чтобы решить, можно или нет использовать ТИСЭ, необходимо геологическое исследование участка в том месте, где планируется строительство.

Из чего состоит свая ТИСЭ

Так как основание сваи расширено и сопротивление силам выталкивания больше, эту технологию можно использовать на пучнистых грунтах. Но при этом нужно считать: ближе, чем на 1,5 метра ставить сваи нет смысла. Если поставить ближе, одно расширение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см тоже не сделаешь — бура такого нет. Если несущей площади при таких параметрах не хватает, использовать нужно другой тип фундамента.

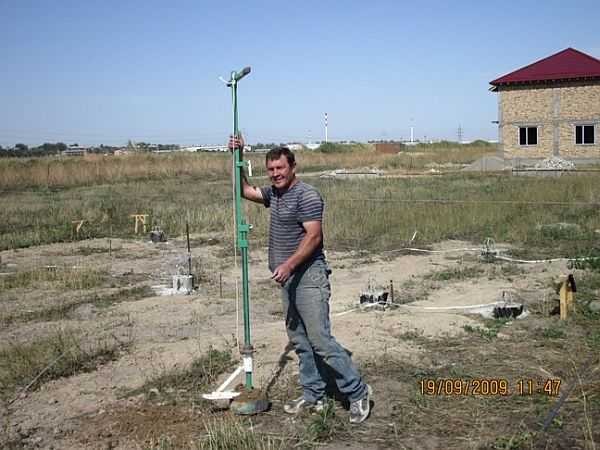

Отзывы о фирменном буре

Основные вопросы застройщиков связаны с тем, насколько реально можно бурить скважины вручную, используя фирменный бур. Глядя на видео, кажется, что задача эта нелегкая. Но вот несколько отзывов.

У меня на участке грунт разный получается: где суглинок, где плотная глина, причем такая, что только топором и рубить. Я сначала думал взять мотобур в аренду, но решил попробовать сразу буром. И ничего, не очень тяжело. В результате решил, что мотобур несильно ускорит процесс, потому все 40 штук и сделал руками. За день получалось 5-6 2-х метровых скважин. Они бурились легко, а вот с расширением приходилось тяжко: там уже плотный грунт у меня, проворачивал с открытым лезвием с трудом.

Я купленный бур ТИСЭ доработал: приварил дополнительные зубья, вместо веревки, что раскрывает лезвие, приспособил прут — теперь на него давить можно, а не только тянуть. И самое главное — удлинил ручку, чтобы можно было вдвоем его крутить. Пока бурили расширения, скрутили его на 90°, но зато работать стало не в пример легче. В общем-то я доволен.

Николай, Красноярск

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

минимальное расстояние — 1,5 метра;
максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

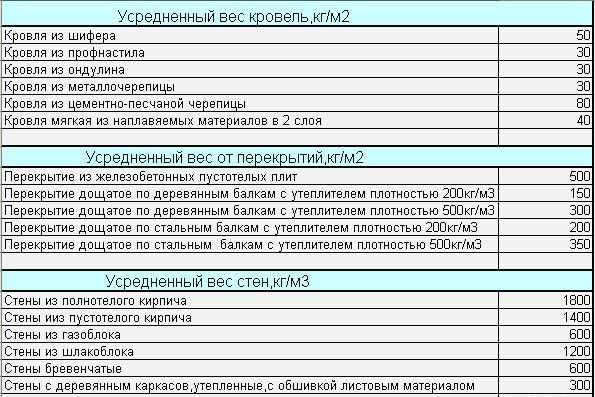

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

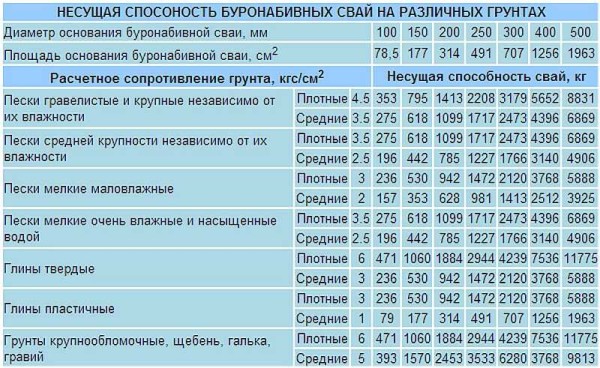

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

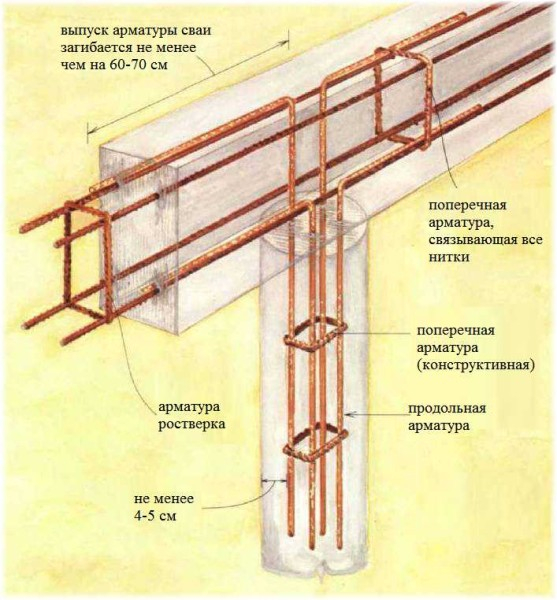

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

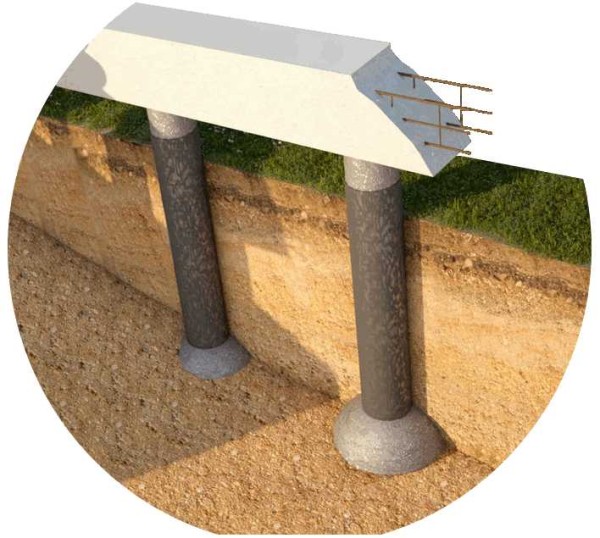

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

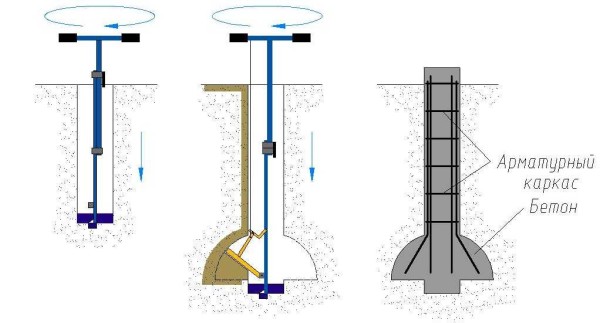

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

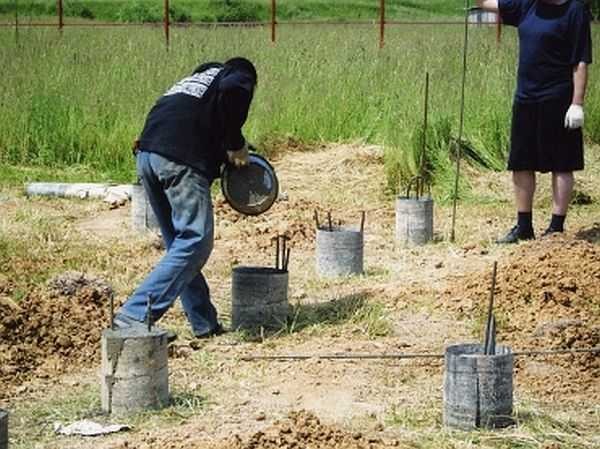

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Строительство домов

Затевая строительство собственного дома нельзя не учитывать особенности почвы в месте застройки. Существует такое понятие, как пучинистость грунта. Оно характеризует способность почвы менять объем при сезонных перепадах температуры. Показатели разнятся в зависимости от влажности грунта и разницы в температурах. Строительство обычного свайно-ленточного фундамента в данной ситуации не совсем оправдано, так как велик риск того, что опорные столбы будут вытолкнуты. А применение фундамента по ТИСЭ технологии позволяет избежать таких проблем. Столб с расширением внизу надежно укрепляется в грунте, и промерзающая земля не сможет оказать на него давления необходимой силы, чтобы он изменил свое положение. Это далеко не единственное его преимущество. В статье речь пойдет о том, как сделать фундамент ТИСЭ своими руками.

Содержание:

Принцип выбора фундамента в зависимости от типа почвы

Мекозаглубленный фундамент (МЗФ) становится единственным доступным решением, если залегание грунтовых вод проходит слишком близко, а возможность их отведения или сооружение дренажа невозможны в силу различных обстоятельств. С его возведением появляется другая проблема: в течение всего холодного сезона сила морозного пучения будет приподнимать фундамент. А весной, после прогрева почвы, основание будет возвращаться на место, но с незначительными сдвигами. Такое явление не считается особо деструктивным для домов из дерева, но каменным строениям подобные смещения строго противопоказаны.

Учитывая вышесказанное, мелкозаглубленный фундамент хорошо применять на песчаных почвах. А если и устраивать его на грунтах, склонных к пучению, то только в случае, если планируемое строение не отличается большими габаритами и весом. Не обойтись при этом без армирования стен и самого фундамента.
Универсальный фундамент по технологии ТИСЭ позволяет не учитывать описанные особенности почвы. Близкое залегание грунтовых вод и высокая степень пучения зимой не скажутся на прочностных характеристиках дома, возведенного на фундаменте этого типа.

Фундамент ТИСЭ

Индивидуальное строительство из любого материала требует качественного основания. Большинство существующих видов предполагают значительные денежные расходы, в то время как, бюджет зачастую бывает совершенно на них не рассчитан. Поэтому главными принципами стала цена (которая ниже аналогов в три-четыре раза) и безопасность для окружающей среды. При этом экономичность ничуть не сказалась на комфорте.
Датой «рождения» ленточного фундамента ТИСЭ можно считать 90-е годы XX в. Тогда был разработан бур, позволяющий создать углубление под сваи с нижним расширением, а все затраты при установке сводились к минимуму. Расширение у основания столба в разы увеличивает его несущую способность и повышает сопротивляемость к разрушительной силе промерзающего грунта. Дальнейшее развитие технологии было ознаменовано тем, что разработчик предложил приподнять ростверк, связывающий сваи, на расстояние 10-15 см от земли. Это позволило освободить его от нагрузок, неизбежно оказываемых вспучившейся почвы.

Его надежность позволяет строить здания на разных типах грунта:

Определенное ограничение в его использовании накладывает только наличие на участке плывуна. Он не позволит создать качественную основу для закладывания свай.

Не играет роли и назначение постройки: дом, гараж, баня или сарай – для универсального фундамента ТИСЭ нет препятствий по этим параметрам, равно как и по используемому материалу. Строить можно из кирпича, пеноблоков, бруса – одинаковая устойчивость будет обеспечена в любом случае. Данная технология идеальна для малоэтажного частного строительства.

Свайный фундамент тисэ

У сваи есть одна особенность – расширение внизу, равное 60 см. С появлением бура, способного выполнить необходимое углубление в грунте, процесс монтажа перестал считаться сложным и трудоемким. Наоборот, быстрота возведения стала одним из достоинств фундамента ТИСЭ.
Называть такие сваи инновационной разработкой было бы ошибкой. Столбы под фундамент, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что увеличение скважины снизу достигалось не самыми удобными и безопасными способами от специальных насадок до применения взрывных работ.

Сделав необходимые расчеты фундамента ТИСЭ, можно приступать к его монтажу.

Фундамент тисэ технология бурения

Проще всего работы проводятся в песчаных грунтах. Глина и суглинок жестче, и тяжелее поддаются бурению. Но и значительного расширения твердая почва не потребует.
Бурение происходит на требуемую глубину, но опорная часть сваи должна целиком располагаться ниже уровня промерзания. Определенные сложности может создать попавшийся на пути камень значительных размеров. Тогда бур будет не в состоянии его пройти. В этом случае придется заняться устранением препятствия вручную.
Когда уровень залегания грунтовых вод невысок, проделанную скважину требуется сразу же залить бетоном, чтобы предотвратить обрушение.

Сам бур имеет несложную конструкцию, но она позволяет легко создать углубление необходимой формы и глубины. Элементы механизма:
- вертикальная стойка с ручками;
- откидной нож с тягой;
- емкость для сбора грунта и резцами, расположенными на дне, для вхождения в почву.
Оператор начинает процесс бурения, который на первом этапе не отличается от привычного, а по достижении нужного уровня глубины откидывается нож. Он благодаря тяге продолжает выбирать грунт, который в свою очередь собирается в емкость и легко извлекается.

Среди распространенных моделей бура можно выделить ТИСЭ Ф300, Ф250 и Ф200. Цифры после буквенного обозначения показывают диаметр шурфа в мм.

Как правильно выполняется армирование

Усиления потребуют как само столбчатое основание, так и ростверк.

Придание прочности сваям

Назначение этой процедуры – не допустить разрушения расширенного основания и самой опоры в процессе замерзания и вспучивания грунта. Для армирования берется арматура диаметром 10 – 12 мм, сформированная в П-образные пруты. Они сверху соединяются проволокой.
Перед тем, как монтировать арматуру, ее обязательно очищают от загрязнений, проявлений коррозии и краски (если таковая имеется). Эту процедуру выполняют с помощью металлической щетки. Нужна она для того, чтобы остатки старого покрытия и грязь не препятствовали сцеплению прутов и раствора.

Для армирования подойдет любой длинномерный материал подходящего диаметра. Главное условие, чтобы он не имел полости. То есть, использование труб считается недопустимым, поскольку случайно попавшая внутрь нее жидкость во время морозов вызовет растрескивание арматуры, а следом и разрушение столба.
Когда проводится усиление самой сваи, нужно следить, чтобы армирующий материал проходил по центру, а не смещался к краям.

Принципы армирования ростверка

Диаметр применяемой для этой цели арматуры равен 10-14 мм. Это тот случай, когда больше не значит лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он гораздо хуже включится в контакт с бетоном. Рассчитать количество прутьев можно в зависимости от их диаметра. Данные приведены в таблице.

Диаметр арматуры (мм)	Количество прутьев (шт.)
14	4
12	6
10	8

Прут нарезается в длину таким образом, чтобы он не доставал пару сантиметров до поперечных сторон опалубки. При формировании Т-образных соединений и при создании углов элементы арматуры не требуют крепления между собой. Нарастить недостающий по длине прут достаточно просто: два куска просто кладутся внахлест.

Монтаж происходит следующим образом:

выполняется гидроизоляция опалубки;
на изоляционный слой с интервалом в 1 или 1,5 метра набрасываются «лепешки» из раствора. Они не должны быть большими, 5-6 см будет достаточно;
на сформированные «лепешки» укладывается нижний слой арматуры;
производится заливка бетоном, немного не доходя до края опалубки;
на раствор укладывается второй слой арматуры;
заливка завершается до самого верха.

Бетонирование свай

Некоторые затруднения возникнут, если уровень грунтовых вод достаточно высок. Как уже упоминалось, такая особенность потребует заливки раствором сразу же после проведения работы по бурению. В случае, когда быстро это сделать не удалось, или вода успела заполнить скважину, ее придется откачивать насосом или вычерпывать.

Заливка будет происходить поэтапно:

армируется расширение;
заливается широкий элемент сваи;
укрепляется сам столб;
устанавливается «рубашка» из рубероида;
окончательное бетонирование сваи.

Монтаж ростверка ТИСЭ

Завершающим этапом при создании фундамента по технологии ТИСЭ является ростверк. К его монтажу приступают после окончательного застывания свай (спустя примерно 3 дня). Его высота для домов из дерева или щитовых построек составляет 20 см, для кирпичного – 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости подъема ростверка уже упоминалось выше. Конструктивных различий между ним и привычным «вкопанным» вариантом нет. Разница заключается лишь в уровне заложения. Такое «подвешенное состояние» обеспечивает преимущества фундамента по следующим показателям:

экономия на материалах для гидроизоляции. Можно выполнить все работы, обойдясь при этом пятью-шестью рулонами рубероида обычной ценовой категории;
подъем над уровнем земли не позволит фундаменту разломиться на почвах склонных к сезонной пучинистости;
такой «зазор» создает идеально вентилируемое пространство – прекрасное профилактическое средство против плесени, сырости и размножения грибков;
объем земляных работ сводится к минимуму.

Если строение располагается на участке с большим уклоном, то элемент будет ступенчатого вида, а небольшой подъем подразумевает ростверк с переменной высотой.

Этапы работ

Вначале площадь между сваями заполняется грунтом, шлаком или песком в уровень с бетонными основаниями. Ширина «насыпи» должна соответствовать толщине ленты фундамента с припуском на 200 мм. Все тщательно утрамбовывается. Поверх прокладывается рубероид или полиэтилен.

Опалубка выполняется с использованием кольев и обрезной доски. Материала потребуется немного больше, чем при сооружении опалубки по другой технологии, но данное условие нельзя считать существенным недостатком.
Желательно проводить процедуру цементирования в максимально сжатые сроки, не более двух дней. Предпочтительно все-таки уложиться с заливкой за день. Гладкого основания можно добиться, если застелить опалубку толем. Нельзя выполнять работы при отрицательных температурах.
Опалубка снимается на 22 день после заливки и из-под ростверка можно удалять насыпь. Балку можно покрыть слоем жидкой гидроизоляции. Если в дальнейшем имеются планы по возведению стен по технологии ТИСЭ, то покрывается вся поверхность ростверка кроме той, которая непосредственно будет контактировать со стеной.

Порядок проведения работ при строительстве фундамента по ТИСЭ технологии

Все действия укладываются в десять основных этапов

Потребуется разметить оси фундамента.
Обозначить места расположения свай.
Пробурить скважины.
Проложить гидроизоляцию стенок.
Установить заготовленные каркасы в скважины согласно технологии.
Произвести заливку столбов фундамента.
Наметить уровень будущего ростверка.
Смонтировать опалубку.
Создать гидроизоляционный слой стенок опалубки.
Выполнить армирование и заливку ростверка.

Фундамент тисэ видео

Индивидуальное строительство, как и любое другое преследует цели экономии средств без потери в качестве. Фундамент по технологии ТИСЭ, отвечая этим требованиям, еще и позволяет бережно относиться к природным ресурсам, а справиться с ним способен домашний умелец со средними навыками в строительстве. Затраты уже сведены к минимуму, поэтому строго не рекомендуется пытаться сэкономить на качестве бетона или армирующего материала. Достойное качество «сырья» позволит фундаменту прослужить не одному поколению жильцов дома.

Свайный фундамент ТИСЭ своими руками. Пошаговый разбор ошибок

Важный дисклеймер:
Весь описываемый материал — лишь мой опыт . Это не правило «как надо делать», а лишь «как решил делать я». Но лично я люблю учиться на чужом опыте и чужих ошибках, ведь собственных не избежать, поэтому и решил написать такой отчет. Теперь можно к сути.

Свайный фундамент ТИСЭ. Шаг 1. Разметка свайного фундамента

Перед тем как размечать фундамент, я ~~спроектировал~~ нарисовал его в Архикаде (Archicad 16).
Вот видео, которое показывает, как это сделать (всего за 3 минуты):

Если вы не хотите делать проект каркасного дома самостоятельно, у нас всегда можно купить готовый или заказать индивидуальный.

Как я размечал свайный фундамент ТИСЭ на практике.
Поставил вот такие обноски и натянул нитки (крайние по краям будущих крайних свай, не крайние — по центрам будущих внутренних свай):

Натянул сначала 1 нитку параллельно забор у в 3 метрах. Вторую натягивал уже по теореме Пифагора с помощью треугольника 3-4-5. Отмерил сначала 4 метров по уже натянутой нити, отметил 3 метра но новой нити (идущей перпендикулярно первой) и менял положение второй, пока между этими точками не стало ровно 5 метров.

Тогда нитки получаются под 90 градусов друг к другу. Так я натянул все нитки. Потратили мы на это все без опыта около 6 часов вдвоем. В следующий раз, когда пришлось сталкиваться с подобной разметкой, все было гораздо проще.

Кстати, я сделал ОГРОМНУЮ ошибку в разметке этого столбчатого фундамента. Нужно было натянуть нити сразу в уровень, это потом избавило бы меня от многочасовых прыганий с правИлом и уровнем для выравнивания высоты всех свай, а также позволило поставить сваи куда ровнее, чем они стоят в итоге. Ну что ж, когда буду строить следующий каркасный дом своими руками, учту!

Главное, после натяжки мерить не только диагонали, но и все стороны получившегося четырехугольника, т.к. ровные диагонали могут быть и у равнобедренной трапеции.

Окончательных результатов разметки пока нет, точно скажу позже по диагоналям. На момент «до бурения» диагонали дома и его стороны между собой сходились до мм (на длине диагонали 14 метров). Когда буришь лунки, очень сложно сделать все ровно до мм, так что погрешность явно будет. На данный момент пробурены все 35 лунок, залито 8 свай, осталось 27. Потом проведу все замеры еще раз.

Видео о моем свайном поле можно посмотреть здесь. Шаг свай фундамента ТИСЭ 1,8 метра в длину дома и 2,3 метра вдоль фронтонов. На 100 кв.м. получилось 35 свай.

Свайный фундамент ТИСЭ. Шаг 2. Бурим лунки под сваи.

После разметки территории я взял бур ТИСЭ диаметром 250 мм у соседа (но без уширения, просто бур). Им и пробурил все ямки, за некоторым исключением. Как вы понимаете, без бура ТИСЭ не будет и фундамента ТИСЭ.

Перед тем как бурить, находил свесом центр будущей сваи (или край — у свай по периметру), а затем с помощью оцинкованной трубы диаметром 250 мм размечал место будущей сваи. Как именно, показано на видео:

Чтобы набурить 35 лунок глубиной 1,6 метров и сделать внизу них ТИСЭ-уширение, я потратил 9 дней по 4 часа, между которыми было также 4 дня отдыха (т.е. всего я потратил 13 дней):

1 день — вручную пробурено 14 лунок на 0,5 метра и 21 лунка на 0,2 метра (своеобразная разметка, но в глубину);
2 день — вручную пробурено оставшиеся 21 лунка до 0,5 метра;
3 день — вручную добурено 11 лунок до 1,6 метра и сделано 8 уширений;
4 день — взят мотобур в аренду на два оператора и пробурены 24 лунка до 1,1 метра;
5 день — вручную добурено 10 лунок до 1,6 метра и сделано 2 уширения;
6 день — сделано еще 5 уширений, сломан бур;
7 день — отремонтирован бур;
8 день — сделано еще 7 уширений;
9 день — сделаны оставшиеся 6 уширений (ура).

Фотографии с этого этапа:
Бурю лунку, после каждого выброса грунта прикладываю уровень с 2 сторон к буру:

Делаю уширение сваи ТИСЭ:

А вот таким самодельным 3-х метровым буром это уширение делалось:

Ошибки этапа бурения ТИСЭ:
1. Сейчас бы я не стал делать фундамент ТИСЭ 250 мм, а делал бы 200 мм, прочности под 1-2 этажный каркасный дом хватает, а работы и материала на 20% меньше нужно было бы. Плюс, самое важное, на 200 мм можно взять мотобур под одного оператора, что облегчило бы бурение и его точность. Но некоторые люди любят перестраховываться. Поверьте, в каркасном доме излишняя перестраховка просто не нужна, это лишний расход сил и средств.

2. Брать мотобур не стоило . Очень неточно он все делает, лучше бы делал все ручным буром. Пришлось много исправлять и переделывать потом все равно. Но это касается мотобура на двух операторов, на одного, говорят, намного лучше. Но на 250 мм редко можно подключать шнек 250 мм, так что опять возвращаемся к ошибке номер один с размером свай.
3. Нужно было сразу закрывать пробуренные лунки. После пары дождей, 30-40 см песка ушло назад в лунки. Также лучше сразу увозить песок куда-нибудь подальше от лунок, а не оставлять рядом со сваями, как сделал я. Но не слишком далеко, ведь потом понадобится присыпать сваи (если они высоко стоят над землей).

Я все таки оставил пробуренные лунки на достаточно долгое время из-за травмы, если оставить на несколько дней, такой проблемы не возникнет.

Свайный фундамент ТИСЭ. Шаг 3. Заливаем сваи.

Очень страшно в первый раз работать с бетоном, непонятно, правильная ли смесь, будет ли держать. Но зато фундамент ТИСЭ куда надежнее винтового фундамента и по сути почти вечный. И эта тема остается открытой до сих пор (пока не дом не простоит 20 лет, буду не уверен, что все ОК).

Первый день. Потратил 3 часа на орг. подготовку. Потом за 4 часа залил первую сваю. Пробная свая получилась очень долгая, к тому же я сделал ее из песка цемента и воды, что как оказалось, очень сложно.

Второй день. Подготовился получше, прикупил ОПГС и пластификатор С-3. Вот тогда дело пошло. Бетон получался густым, при этом без лишней воды, как в первый день. Всего за 7 часов залил 4 сваи, ушло 12 замесов по 90 литров.

Всего на заливку 35 свай ушло около 10 дней, таким образом вдвоем с женой (иногда помогал отец) мы заливали по 3-4 сваи в день.

Пропорции для моего бетона (в ведрах): 1 цемент, 1 песок, 4 ОПГС и 0,5 воды + 150 грамм С-3 в растворе 36% (т.е. горячая вода 300 мл + 150 грамм С-3). Водоцементное отношение получается 1/2. После залитых 8 свай, подзаказал еще ОПГС и песок из пропорции убрал, делал просто 1-4-0,5.

Каким образом я заливал сваи (поэтапный отчет):
— заливаю первую порцию бетона, чтобы закрыть уширение
— вставляю цилиндр из рубероида, никак нескрепленный между собой, расглаживаю по стенкам сваи (они чуть шире, чем 250 мм получились и так даже удобнее, т.к. труба оцинкованная 250 мм потом хорошо встает). закрепляю цилиндр гвоздиками 60-70 мм к стенкам сваи. чтобы цилиндр не развалился.
— делаю замес и снова вываливаю бетон в сваю. теперь вставляю 3 арматурины, чтобы они вылезали на высоту будущей сваи. вообще, можно и позже, но мой бетон схватывался за полчаса, потом было вставить арматуру проблематично.
— после каждого нового слоя бетона, обязательно вибрирую его секунд 10-15 на высоту новоя слоя + 10 см старого.
— вываливаю бетон до нулевой отметки земли, вибрирую, ставлю трубу. отмечаю, сколько она должна торчать над землей рулеткой, на остальную высоту заглубляю ее внутрь рубероида (лучше больше, т.к. потом пилить трубу с бетоном не хочется, а насадить трубу фанеркой всегда проще).
— выставляю трубу по уровню, присыпаю ее сбоков, чтобы она не уходила с уровня (все равно уйдет, но меньше).
— заливаю в нее бетон, вибрирую, контролирую, чтобы арматура не уходила со своего места, контролирую уровень сваи и ее высоту над землей (может уйти вниз).
— когда труба полностью подверх заполнена бетоном, вибрирую и вставляю в нее шпильку м10 на 75 см (25 см над сваей, шпилька — метровая). на нижнюю часть шпильки примерно в 5 см от низа накручена гайку, потом 2 шайбы и снова еще одна гайка (чтобы шпильку не вырвал из бетона ростверк). шпильку выставляю по уровню и смотрю рулеткой расстояние от краев сваи (должно быть 12,5 см примерно).
— смотрю уровень сваи. присыпаю песком на 20-30 см, чтобы не шатнуло ветром, пока не застыла.
— накрываю шпильку и сваю полиэтиленовым пакетом. Присыпаю сверху песком и наливаю сверху воду.

Итого: На весь фундамент было потрачено около 25 дней (с отдыхом и учетом травмы все 35).

Уход за свайным фундаментом ТИСЭ

После того, как сваи залиты, я закидывал их сверху песком (как подсохнут, можно заменить песок на опилки), поливал его сверху, а затем сверху надевал пакет и завязывал его на свае. Каждый день снимал пакет и поливал сверху песочек из лейки или из шланга.

Вот фотографии (сделано неправильно, я сначала накрыл пакетом, а потом сыпал песок, а не наоборот):

Здесь же можно увидеть и шпильки в свае.

Вот финальное фото свай через месяц их выдержки:

Ровность свай можно потом регулировать, делая доп. слой бетона или водостойкой фанерой разной толщины.

Ошибки этапа заливки свай фундамента ТИСЭ:
1. Решил замешивать бетон без щебня, ничего не мешалось, все слипалось, тратилось очень много цемента, а также воды (что уменьшало марку бетона). Получался пескобетон, а его не все считают подходящим для фундамента
2. Забыл на первой свае положить пластификатор в бетон, проблема возникла опять же с водой.
3. В первой свае поставил арматуру неточно, она прилипла к боку
4. Оцинкованные трубы это круто, но ставить их в рубероид очень неудобно, если рубероидный цилиндр такого же размера. нужно делать лунку и цилиндр чуть шире (на пару см) чем труба.

Расходы на столбчатый фундамент ТИСЭ своими руками

Вот моя смета расходов на ТИСЭ (дом 100 кв.м.):
— Трубы оцинкованные вентиляционные диаметром 250 мм 40 шт. (нарезаны в нужный размер от 50 до 100 см, т.к. на участке уклон) = 7800 руб.
— Арматура 40 прутков арматуры по 11,7 метра, каждый разрезан на 6 кусков по 1,95 метров = 6700 руб.
— Цемент 2 тонны = 10000 руб.
— Пластификатор С-3 15 кг. = 1000 рублей
— Шпильки и гайки с шайбами для свай — 2200 рублей
— Рубероид 10 шт — 3000 рублей
— ОПГС 15 тонн — 14000 рублей (можно заменить на 5 тонн щебня, получится дешевле)
— Вибратор глубинный = 2500
— Бетономешалка — (дали просто так на первое время, потом пришлось брать в аренду, а так добавляйте 250 рублей в сутки или 7-10 тысяч рублей за покупку — цены на 2015 год, сейчас уже наверняка подороже).
Итого: 48 тысяч рублей + бетономешалка. Если обобщить, то 50 тысяч + своя работа. С наемной силой около 100 тысяч.

Напоминаю о наших услугах — разработаем техническое задание на строительство дома для ваших строителей или вас, разработаем качественный проект каркасного дома недорого, а также привезем для вас Белтермо немецкого производства в любой регион.

Фундамент ТИСЭ: достоинства и недостатки

Одним из типов свайного или свайно-ростверкового фундамента является основание, выполненное по технологии ТИСЭ. Его отличительной характеристикой является то, что к окончанию сваи утолщаются и принимают форму купола, благодаря чему свайные фундаменты можно применять на пучинистых грунтах.

Особенности

Фундамент ТИСЭ не зря называют универсальным, он предназначен для различных почв, исключением являются лишь скалы. Постройка может иметь несколько этажей и железобетонное перекрытие, но на прочность и надежность конструкции это никак не повлияет. Но это не значит, что у него совершенно нет недостатков.

Отлично зарекомендовала себя данная конструкция на высокопучинистых грунтах, на которых другие типы фундаментов через несколько лет трескаются. Фундамент ТИСЭ уместно применять на территориях, расположенных вблизи с железнодорожными путями или же магистралью грузовых автомобилей. Обычный столбчатый фундамент при вибрациях рушится, а для основания ТИСЭ они совсем незаметны.

Расчет фундамента надо начинать с тщательного изучения и анализа участка. После этого выполняется разметка территории и ее бурение. Для этого применяется ручной фундаментный бур ТИСЭ Ф300, Ф250, Ф200 – диаметр соответствует показателю в названии. Сваи можно углублять максимум на глубину 2,20 метра. Против основания ТИСЭ отзывов практически нет, все владельцы остались довольны своим выбором.

Плюсы

Как утверждают профессионалы, фундамент, возведенный по технологии ТИСЭ, имеет огромное количество преимуществ:

Доступная цена – подобная конструкция обойдется в 2 раза дешевле, чем традиционный ленточный фундамент. При установке уменьшается масштаб земляных работ и затраты бетона, к тому же не надо привлекать специальную технику.
Установка такого основания может осуществляться в любое время года и при любых погодных условиях.
Работы по обустройству не займут много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому даже мастер-самоучка сможет быстро установить его.

Специалисты также отмечают тот факт, что на возведенной постройке можно без трудностей проводить коммуникации, и это еще одно неоспоримое преимущества основания.

Минусы

Как и у любой продукции, у конструкции, возведенной по технологии ТИСЭ, есть и несколько недостатков:

Такое основание нельзя построить на илистой или обводненной почве. При высоких нагрузках сваи прогибаются и повреждаются.
Необходим ручной труд – на твердых и каменистых участках бурение сделать сложно, также появляются проблемы со скважиной. Но даже в такой ситуации можно обойтись без помощи специалистов.
Нельзя сделать подвал под всю площадь дома.
Надо выполнять широкую отмостку.

Учитывая все характеристики фундамента, сделанного по технологии ТИСЭ, можно с уверенностью сказать, что он идеально подходит для частного строительства, к тому же является экономичным.

Расчет

Чтобы правильно рассчитать фундамент, надо определить нужное количество свай.

Для этого придерживайтесь следующей последовательности:

Высчитайте общую нагрузку на фундамент, учитывая проект сооружения. Надо учитывать вес конструкции с ростверком и всех стен, массу кровли, перекрытий и полов. Все эти показатели суммируйте и умножайте на 1,2, полученный результат умножьте на 1,3. Полученный результат и является показателем нагрузки на сваи.
После надо высчитать несущую способность буронабивной сваи. Для этого надо отправиться в архитектурный отдел города, чтобы узнать геологические особенности участка и какие грунты находятся ниже глубины промерзания. Работники отдела по таблице быстро высчитают и скажут вам максимальную нагрузку.

Скопируйте план фундамента проекта. Разделите максимальную нагрузку постройки на нагрузку свай. Таким образом вы узнаете необходимое количество столбов.
На копиях планах отметьте расположение всех свай. Сначала указываются сваи по углам поля, затем по стыкам, а оставшийся объем равномерно распределяется по участку.

Так вы и получите фундаментный план, по которому сможете в дальнейшем работать.

В среднем для кирпичного дома или же постройки из ракушника на каждый квадрат территории допустима нагрузка 2400 кг, для домов из различных типов бетона (пено- или газобетон) – 2000 кг, а для деревянных и каркасных конструкций – 1800 кг. По этим показателям можно ориентироваться приблизительно.

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень. Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению. Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Специалисты рекомендуют заполнять одновременно несколько скважин.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

Советы

Фундамент по технологии ТИСЭ можно применять для построек в несколько этажей и не переживать о том, что они просядут. Но помните, что дома средних размеров весом около 380 тонн на слабом грунте нуждаются в большом количестве опор ТИСЭ, что сделать самостоятельно очень сложно, но все же возможно.

Чтобы работы по возведению основания были выполнены быстро и качественно, надо учитывать следующие рекомендации:

Первым делом лучше пробурить цилиндрические части всех скважин, и только после этого расширять их. Такая последовательность сократит время на монтаж и демонтаж плуга бура.

Во время бурения затруднять работу могут камни. Маленькие автоматически попадут в накопитель, но большие придется доставать мотыгой. Поэтому если вам попался крупный валун, то начните бурение немного дальше. Допустимо смещение максимально на 500 см.
Если во время увеличения скважины начинает осыпаться грунт, как можно быстрее приступайте к бетонированию. Разбурили одну скважину – и сразу бетонируйте ее. Такую процедуру следует выполнять на песчаных грунтах и при повышенном уровне грунтовых вод.
Если участок с неровным рельефом, ростверк надо делать либо с переменной высотой сечения при маленьких уклонах, либо ступенчатым при больших уклонах.

Не все сваи-основания ТИСЭ надо забивать в обязательном порядке. Технология винтовых свай дает возможность быстро возвести основание. Винтовые сваи работают как шуруп. Это труба из металла в диаметре 108 мм с винтовой лопастью. Лопасть имеет такую конструкцию, что при вкручивании в землю грунт становится плотнее. Полость бетонируется, а полученная опора имеет несущую способность до 5 тонн. Основание на сваях уместно строить на болотистых почвах и торфяниках, но только при постройке зданий из дерева.

Срок эксплуатации конструкции зависит от толщины металла сваи и интенсивности образованию коррозии на поверхности, но, как правило, он намного больше, чем у других видов оснований.

В индивидуальном строительстве, как и в любом другом, первым делом владельцы хотят сэкономить, не нанеся ущерб конструкции. Фундамент по технологии ТИСЭ соответствует всем требованиям потребителей, помимо этого, он позволяет бережно отнестись к природным ресурсам. А установку фундамента могут выполнять все желающие, не имея даже специальных знаний и навыков. Расходы и так сведены к минимуму, поэтому специалисты категорически не рекомендуют экономить на качестве бетона или армирующего материала.

Фундамент ТИСЭ заслужил только положительные отзывы, что еще раз подтверждает его высокое качество, длительный срок эксплуатации, прочность и надежность.

О том, как сделать своими руками фундамент ТИСЭ, смотрите в следующем видео.

Постройка фундамента по ТИСЭ своими руками

Фундамент по технологии ТИСЭ (абр. технология индивидуального строительства и экологии), обеспечивает зданию надежность, экономию, прочность и облегченный монтаж дома. В связи с этой инновационной технологией строительства, застройщики строят в основном индивидуальное строительство, для жилья и частного сектора, к тому же все этапы строительства и возведения расчитаны на возведение своими руками, но с использованием специального инструмента и оборудования, автором которого является всеми известный Рашид Николаевич Яковлев с его трудом Технология ТИСЭ. Универсальный фундамент.

Фундамент тисэ схема

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.

Бурение скважины с уширением внизу

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.

Объемный 3-D проект фундамента ТИСЭ

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Опора должна армироваться изнутри, что придаст фундаменту дополнительную прочность. Так, фундамент тисэ своими руками для одноэтажного каркасного дома может иметь всего 2-3 сваи ТИСЭ вместо 10-15 обычных погружных свай, которые вбиваются через 1-1,5 на всех линиях несущих стен.

Для индивидуального застройщика строительство такого инновационного фундамента представляет трудность в одном: как расширить подошву скважины? Покупать специально для этой цели разработанный бур ТИСЭ — очень дорого для одноразовой работы, и это – единственный недостаток авторского метода, так как придется сооружать самодельный бур из подручного стройматериала.

Самодельный бур для скважин с расширяющейся пяткой

Подготовка стройплощадки

Даже на неровном или уклонном участке проводить работы по выравниванию и расчистке площадки необязательно, и в этом – большое преимущество всех индивидуальных свайных или столбчатых фундаментов. Также для обустройства столбчатых опор не понадобится обустраивать дренаж рядом со стенками фундамента, утеплять отмостку и основание. При опирании здания на подвешенный столбчатый ростверк площадь сооружения должна иметь как минимум три нагрузочных оси для каждой из несущих стен дома:

В центре опорных столбов для бурения скважины;
По наружной границе бетонного ростверка для обустройства опалубки;
По внутренней стороне ростверка.

Пример готового фундамента ТИСЭ

Для пошаговой разметки участка необходимо:

Сделать колышки с прибитой сверху планкой – обноски. Их нужно по две штуки для каждой стороны фундамента;
Установить обноски на расстоянии 1,5 м от углов периметра дома и натянуть между ним шнуры.

Важно! Колышки должны быть такой длины, чтобы горизонтальные планки проходили на 2-5 см выше уровня ростверка, а общая длина всех планок — на 10 см больше ширины ленты ростверка. Это условие соблюдается с тем, чтобы шнур можно было натягивать по одним и тем же колышкам много раз.

Последовательность бурения и размещения скважин и свай следующая:

Согласно авторской технологии универсальный фундамент технология тисэ должен иметь так называемые лидер-лунки – это мелкие углубления (10-20 см), сделанные лопатой, на месте бурения скважин под опоры;
Ручное бурение – процесс несложный: плуг с бура нужно демонтировать, или зафиксировать его вертикально при помощи специального стопора, чтобы он не мешал выемке грунта. Через несколько оборотов бура его нужно вынимать и освобождать грунтоприемник от почвы;
Расширение (уширение) пяты делается таким образом: когда бур погрузится на проектную глубину, давить на него больше не нужно, и тогда освободившийся или установленный плуг будет рыхлить грунт с расширение купола. Также после нескольких оборотов бура грунт нужно вынимать из приемника.

Ручное бурение скважины

Бурение каждой скважины следует контролировать уровнем, при бурении твердых грунтовых пород скважину нужно поливать водой, крупные обломки камней – дробить ломом до размера 5 см, чтобы они умещались в грунтоприемник.

Проводя расчет фундамента тисэ, не следует забывать об армировании опор. В дальнейшем сваи армируются по требованиям СП 52.105. При обустройстве армокаркаса внутри сваи нельзя использовать обрезки труб и другого проката, нельзя встраивать в каркас металлическую сетку и куски стальных листов – разрешается использовать только арматурные стержни Ø 8-12 мм:

Сваи (опоры, столбы) должны иметь выступающее над поверхностью опалубки армирование высотой до 40 см;
Сваи должны армироваться и в поперечном направлении гладкой арматурой Ø 6-8 мм. Поперечные каркасы можно делать квадратными или круглыми, шаг между поясами – до 0,6 м.

Армирование свай

Вертикальную арматуру в дальнейшем нужно будет связывать с арматурой ростверка. Для этого прутья сваи сгибают под углом 90 0 на уровне армирования ростверка и связывают с его арматурой вязальной проволокой. Внутренняя арматуры опоры перед заливкой бетона предохраняется от контакта со стенками сваи надеванием на стержни специальных пластмассовых шайб. Сами опоры можно отливать с применением бюджетных материалов:

От рулона рубероида нужно отмерить кусок ленты и свернуть в цилиндр, скрепить проволокой или степлером, затем обвязать проволокой;
Труба из асбоцемента будет жестче, но она пропускает влагу, поэтому ее нужно гидроизолировать (битум, гудрон, мастики);
ПВХ трубы не боятся влаги и коррозии, но их толщина должна быть не менее 0,5 см.

Самодельная свая из рубероида

Из-за маленького диаметра опалубки раствор в нее укладывать неудобно, и армирование внутри сваи удобства не добавляет. Поэтому раствор рекомендуется заливать через самодельную воронку, например, из того же рубероида или плотного водостойкого картона. Возводя универсальный фундамент технология тисэ, учитывают следующие особенности этого этапа:

Опалубка заливается раствором только наполовину, чтобы можно было утрамбовать бетон и выпустить из него воздух;
Трамбовать бетон можно вручную (ломом или толстым прутом), или при помощи электрического глубинного вибратора;
После трамбовки опору заливают полностью, и снова трамбуют;
Открытый бетон нужно защитить от быстрого высыхания пленкой, опилками, или просто засыпать тонким слоем грунта на 2-3 суток;
В течение этих 2-3 дней поливать опору водой через 5-6 часов, чтобы бетон схватывался и затвердевал равномерно по всей глубине сваи.

Заливка самодельной сваи бетонным раствором

При наличии в проекте дома подвала расстояние между опорами разрешено увеличивать, чтобы можно было поставить двери или ворота. Фундамент с ростверком всегда должен перекрываться заводскими железобетонными плитами или ж/б балками, поэтому обустроить пол по грунту невозможно.

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

Опалубка ростверка фундамента ТИСЭ

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.

Обустройство опалубки по технологии ТИСЭ

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

Вертикальные арматурные стержни сгибают под углом 90 0 , при этом распределяются прутья между уровнями нижнего и верхнего поясов;
Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
Нижняя палуба опалубки должна быть защищена от проникновения влаги.

Столбчато-ленточный фундамент ТИСЭ

” alt=””>
Для фундамента по технологии ТИСЭ — обустроить свайно-столбчатый ростверк проще, чем например соорудить его для ленточного основания фундамента, в связи с этим для усиления конструкции необходимо залить раствором всю опалубку по периметру основания.После данной процедуры заливки бетон уплотняется, и остается только подождать от 21 до 28 суток до его полного затвердевания.

Фундамент ТИСЭ: строим самостоятельно

Сваи ТИСЭ

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Как работать буром ТИСЭ

Достоинства и недостатки

повышенная сопротивляемость силам пучения;
нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
невысокая себестоимость при хороших характеристиках;
может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
малый объем земельных работ.

Порядок изготовления сваи ТИСЭ

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Где можно использовать

Из чего состоит свая ТИСЭ

Отзывы о фирменном буре

У меня на участке грунт разный получается: где суглинок, где плотная глина, причем такая, что только топором и рубить. Я сначала думал взять мотобур в аренду, но решил попробовать сразу буром. И ничего, не очень тяжело. В результате решил, что мотобур несильно ускорит процесс, потому все 40 штук и сделал руками. За день получалось 5-6 2-х метровых скважин. Они бурились легко, а вот с расширением приходилось тяжко: там уже плотный грунт у меня, проворачивал с открытым лезвием с трудом.

Я купленный бур ТИСЭ доработал: приварил дополнительные зубья, вместо веревки, что раскрывает лезвие, приспособил прут — теперь на него давить можно, а не только тянуть. И самое главное — удлинил ручку, чтобы можно было вдвоем его крутить. Пока бурили расширения, скрутили его на 90°, но зато работать стало не в пример легче. В общем-то я доволен.

Николай, Красноярск

Расчет фундамента ТИСЭ

минимальное расстояние — 1,5 метра;
максимальное 3 м.

Усредненные нагрузки от разных типов узлов дома

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.

Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.

Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.
