Что такое программирование электрического счетчика

Перепрограммирование многотарифных электросчетчиков Меркурий

Для желающих заказать услуги по программированию электросчётчиков через наш сайт www.77cs.ru , просим обязательно вначале ознакомиться с информацией ниже.

Сообщаем, что данная деятельность не является ЛИЦЕНЗИРУЕМОЙ, т.е. не требует лицензии от организации или частного мастера, которые могут её оказывать. При наличии навыков, специализированного оборудования и программного обеспечения, можно даже самостоятельно настроить купленный электросчётчик, принадлежащий вам, после его приобретения, на праве собственности. Это правомерно в том случаи, если покупку нового прибора учёта электроэнергии (электросчётчика) сетевые или сбытовые организации требуют от вас. После программирования, вы вправе установить данный электросчётчик там, где это необходимо, далее предоставить его сетевой или сбытовой организации для пломбировки и выдачи акта допуска (ввода) прибора учёта в эксплуатацию. О требованиях по лицензии или других аналогичных документов, которые не обязательны для данных услуг, вам могут сообщать по телефонам не грамотные или специально вводящие в заблуждение, сотрудники ряда сетевых и сбытовых организаций. Такие организации, при необходимости, сами должны программировать электросчётчики своих абонентов, но ряд из них, перестали это делать, т.к., видимо, им это не выгодно. Информируем, что все лицензированные виды деятельности на территории РФ, регулирует – Федеральный закон “О лицензировании отдельных видов деятельности” от 04.05.2011 N 99-ФЗ . Всё, что не указано в данном законе, лицензированию не подлежит. Про необходимость лицензии на программирование и настройку приборов учёта электроэнергии (электросчётчиков), в этом законе не сообщается. Это подтверждает безосновательность требований по лицензии на услуги по программированию электросчётчиков.

Ниже приводиться порядок действий для двух основных причин, по которым может понадобиться перепрограммирование электросчётчиков.

Если установленный электросчётчик не вышел из МПИ (Межповерочный интервал), но требуется, к примеру, перенастроить тарифное расписание или критично сбилось время:

Перед программированием, если электросчётчик уже установлен и имеет пломбы сетевой или сбытовой организации, заказчик должен обратиться к поставщику электроэнергии (в энергосбыт) с заявлением о распломбировке прибора учёта электроэнергии (электросчётчика) для проведения сервисных работ, с указанием причины, например, что ему необходим – Многотарифный учёт с применением тарифа, дифференцированного по зонам суток. Простым языком, для Москвы и области это трёхтарифный режим (Т1, Т2, Т3). После согласования с энергосбытом вопроса распломбировки прибора учёта и деталей по цене его повторной пломбировки, можно проводить программирование электросчётчика.

Если установленный электросчётчик вышел из МПИ (Межповерочный интервал) и требуется его замена по предписанию энергосбытовой организации:

В данном случаи, перепрограммирование может понадобиться тоже. Объсняем когда. Многотарифные электросчётчики Меркурий по умолчанию идут с двухтарифным расписанием (Т1 и Т2) и с предустановленным Московским временем (МСК, MSK) (UTC+3). Если, к примеру, необходимо трёхтарифное расписание или другое время, данные счётчики надо перепрограммировать. Если электросчётчик Меркурий уже вами приобретён, можем его настроить на нужное тарифное расписание или настроить индикацию, отображающуюся на ЖК дисплее. Если электросчётчик предполагается к установке в другом регионе, с отличающимся часовым поясом, но с идентичными Москве временными зонами, перенастроим время под данный регион. Тарифных расписаний для других регионов у нас нет и мы их не настраиваем.

У нас можно купить счетчики электроэнергии Меркурий, уже настроенные на трёхтарифный режим (дифференцированный по трём зонам суток Т1, Т2 и Т3) Подробнее >>

Оказываемые услуги по сервисным работам с электросчётчиками марки Меркурий:

  • Настройка тарифного расписания – однотарифный (Т1), двухтарифный (Т1 и Т2), многотарифный (Т1, Т2, Т3)
  • Коррекция сбившегося времени и даты на приборах учёта (установка точного времени и даты)
  • Настройка индикации параметров электросчётчика, которые будут отображаться на ЖК дисплее
  • Установка пароля на электросчётчики (замена заводского пароля для доступа через программы опроса)

Стоимость работ по программированию электросчетчиков в техническом центре нашей компании:
Программирование трехфазного электросчетчика Меркурий – от 1 000 руб.
Программирование однофазного электросчетчика Меркурий – от 1 000 руб.

По Москве электросчётчик от заказчика к нам и обратно заказчику, может передаваться через курьера (+1000р.), срок исполнения 1-2 рабочих дня.

Стоимость работ на объекте заказчика с выездом технического специалиста в пределах МКАД:
Программирование трехфазного электросчетчика Меркурий – от 2 500 руб.
Программирование однофазного электросчетчика Меркурий – от 2 500 руб.

Стоимость выезда технического специалиста за пределы МКАД:
Обговаривается индивидуально. Зависит от количества приборов учёта, удаленности и направления движения от МКАД. Но не менее чем 50 руб. за км. к стоимости предварительно согласованных работ.

Программирование счетчиков Меркурий

Программирование электросчетчиков Меркурий для СНТ, ТСЖ, ЖСК и др. организаций, использующих внутренние абонентские приборы учета электроэнергии. Настройка тарифного расписания и других параметров в многотарифных электросчетчиках Меркурий изначальна возможна при заказе приборов учёта в нашей организации. По договоренности, можем настроить уже имеющиеся приборы учёта.

Для консультаций по вопросам программирования / перепрограммирования электросчетчиков Меркурий звоните +7 (495) 922-17-70, 8 903 685-55-36

Можем программировать электросчетчики Меркурий различных серий (однофазные – 200, 206, 203; трехфазные – 230, 231, 234, 236).

Оказываем услуги по настройкам многотарифных счетчиков электроэнергии Меркурий

Программирование тарифного расписания:

  • Однотарифный учёт с применением одноставочного тарифа
  • Двухтарифный учёт с применением тарифа, дифференцированного по зонам суток (дневная зона Т1 – 7.00-23.00, ночная зона Т2 – 23.00-7.00, “народное” название – тариф день ночь)
  • Многотарифный учёт с применением тарифа, дифференцированного по зонам суток (пиковая зона Т1 – 7.00-10.00; 17.00-21.00, полупиковая зона Т3 – 10.00-17.00; 21.00-23.00, ночная зона Т2 – 23.00-7.00)

Настройки параметров электросчетчиков:

  • переход на зимнее/летнее время (отмена перехода)
  • индикация (настройка отображаемых параметров)

Перепрограммирование электросчетчиков – это правомерные дополнительные сервисно-технические работы по настройке и активации функций, которые имеются в каждой конкретной модификации прибора учёта и заложены в неё производителем данного оборудования. Выполняются при помощи специального дополнительного оборудования (адаптеров) и программного обеспечения с использованием компьютера. По умолчанию, с производства идут предустановленные базовые настройки, в том числе установленное тарифное расписание. У многотарифных электросчётчиков Меркурий с завода установлено двухтарифное расписание, по этому часто такие приборы учёта называют – двухтарифный счётчик. Однако, имеющие функцию тарификации счётчики электроэнергии Меркурий, позволяют устанавливать и другое тарифное расписание. Возможно перепрограммировать счетчик на три тарифа (трехтарифное расписание), два тарифа (двухтарифное расписание), один тариф (однотарифное расписание). Кроме тарифного расписания возможны настройка и других имеющихся в счетчиках параметров, которые не настроены или не активированы изначально производителем. Мы можем перепрограммировать электросчетчики Меркурий различных модификаций (однофазные – 200, 206, 203, трехфазные 230, 231, 234, 236). По другим производителям приборов учёта уточняйте. Работы возможны только с приборами, которые предназначены для внутреннего учета энергопотребления абонентов.

Услуга по перепрограммированию многотарифных электросчетчиков Меркурий (перепрошивка Меркурий, настройка счетчиков электрической энергии) может быть необходима, если счетчик Меркурий был изначально настроен на другую тарификацию, неверно отображает нужную информацию, сбит или не правильно выводится какой-то из требующихся параметров индикации. Ряд других ситуаций и технических моментов в работе многотарифных электронных приборов учета электрической энергии.

Стоимость и порядок выполнения работ уточняйте по телефонам.

Электросчетчики “Меркурий”

среда, 29 февраля 2012 г.

Программирование электросчетчика одной кнопкой

Фразы: Оказывается, очень трудно сразу создавать теорию, которая описывала бы всю Вселенную. Вместо этого мы делим задачу на части и строим частные теории.

Сегодняшняя статья посвящена программированию счетчиков, причем быстрому программированию.

В свое время перейдя к концепции универсальности мы попытались создать инструменты для энергосбытовых организаций, которые смогут удовлетворить максимальное количество людей. Двумя основными действующими проектами остаются пока Универсальный конфигуратор счетчиков Меркурий (удобен, т.к. работает со всеми выпускаемыми моделями счетчиков Инкотекса) и TaskGroup (предназначена для выполнения групповых задач и автоматизации сбора данных). Понятно, что идти приходится малыми шажками и впереди еще много работы, но многое мы уже сделали, просто вы об этом еще не знаете.

Сегодня я попытаюсь объяснить, каким образом выполнять быстрое программирование электросчетчиков Меркурий и возьму для примера работу рядового сотрудника, выполняющего ежедневно однообразную рутинную работу по установке в счетчике времени и записи тарифного расписания. Приступим!

Изначально TaskGroup именно для этого и создавался, точнее я создавал его для себя, чтобы максимально быстро можно было прочитать или записать любое количество существующих переменных с составлением отчета. Такая специфическая задача подразумевает, что необходимо будет создать текстовое описание этой задачи и потом выполнять ее по необходимости или для всех счетчиков сразу или для конкретно введенного счетчика. Естественно эти задачи автоматизированы, но я хотел показать сначала основу и как она работает. Даже если вы сами еще ни разу не составили ни одного шаблона с задачами в TaskGroup, то можно для примера посмотреть уже составленные в дистрибутиве. Они лежат в папке taskgrouprestask , а списки со счетчиками в папке taskgroupreslist .

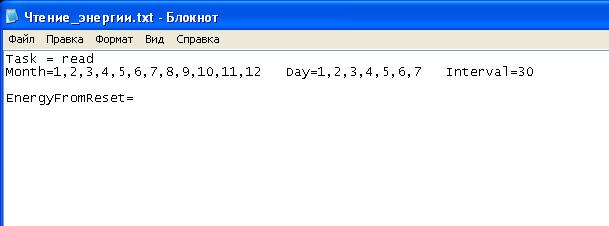

Так например выглядит файл taskgrouprestaskЧтение_энергии.txt, идущий в сборке по умолчанию.

Сразу понятно, что задача по чтению (Task = read), при включении автоматизации будет циклично выполняться во всех месяцах и днях недели с интервалом в 30 минут (Month=1,2,3,4,5,6,7,8,9,10,11,12 Day=1,2,3,4,5,6,7 Interval=30), опрашиваться будет единственный параметр энергия от сброса (EnergyFromReset). Программа позволяет выполнять такой шаблон или группу шаблонов как в ручном режиме, так и в автоматизированном. Т.е. если мы один раз сделаем себе нужный шаблон или шаблоны, то сможем выполнять его сколько угодно раз в любой последовательности.

Читайте также:  Как выбрать легкий мотокультиватор?

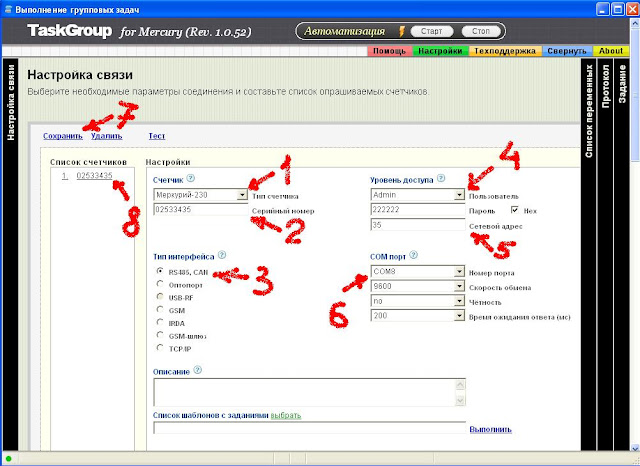

Вернемся к нашим баранам, нам надо выполнять одну и туже операцию по программированию счетчиков, для этого составим задание. Запускаем программу TaskGroup и вводим любой рабочий счетчик находящийся у нас под рукой.

1) вводим тип счетчика;
2) серийный номер (может быть произвольным);
3) тип интерфейса;
4) уровень доступа и пароль (для трехфазных счетчиков);
5) сетевой адрес;
6) настройки COM-порта;
7) сохраняем;
8) выбираем его в списке;

Поля “Описание” и “Список шаблонов с заданиями” можно оставить пока пустыми.

Теперь для проверки правильности введенных данных мы можем нажать на “Тест” и после попытки соединиться мы должны попасть на вкладку “Список переменных” или если вы уверены и уже не раз устанавливали с этим счетчиком соединение, то можно сразу перейти на вкладку “Список переменных”. Т.к. мы будем работать с временем и тарификатором, то выбираем их.

Далее объясню алгоритм. По теории мы должны составить задание и вроде как для этого предусмотрена кнопка “Создать задание”, но его тогда придется вбивать с нуля (т.е. заполнять требуемые ячейки. Можно даже попробовать это сделать, ничего от этого не случится, просто потом вернитесь назад на вкладку “Список переменных”). Я объясню более удобный способ. Он заключается в том, чтобы большинство переменных были уже предзаполнены, для этого легче нажать “Прочитать” и дождаться окончания чтения (предупреждаю чтение тарифного расписания операция не быстрая и состоит из 180 команд, поэтому вобщем это займет минуту или две). После чтения мы переходим на вкладку “Задание” и видим, что часть прочитанных переменных и часть предзаполненных по умолчанию.

Далее мы просто можем отредактировать предзаполненные переменные, поставив нужные параметры. Не забудем, что мы будем производить в этом шаблоне запись переменных поэтому вверху формы надо выбрать “Запись”. Все можно сохранить шаблон, главное не забывайте, что имя не должно содержать пробелов. Теперь мы имеем готовый к работе шаблон по записи перечня переменных. Возвращаемся на вкладку “Настройка связи” и теперь мы можем внести название шаблона в “Список шаблонов с заданиями” наш созданный шаблон и конечно “Сохранить”.

Теперь нажатие на “Выполнить” (пункт 3) приведет к выполнению всего шаблона, а именно этого нам и надо. Теперь если мы например будем вводить новый счетчик в список, то можно просто выплонять шаблон для него и он будет запрограммирован одной кнопкой!

Еще одна хитрость. Программа позволяет копироваться в другой каталог и там можно ввести всего один счетчик с нулевым сетевым адресом (трехфазный счетчик может работать с нулевым адресом если он один в сети), тогда можно поштучно запрограммировать любое количество счетчиков. Подключаем каждый раз новый счетчик и нажимаем выполнить шаблон.

Что такое программирование электрического счетчика — рассматриваем тщательно

Казалось бы, какие сложности могут возникнуть с простым счетчиком электроэнергии?

Снимай показания раз в месяц, вычисляй потраченное электричество и оплачивай, но оказалось, что этого мало.

Программирование электросчетчика Меркурий

Программирование электросчетчика Меркурий

Необходимость операции

Не секрет, что тарифы электричества днем и ночью различаются.

Это связано со спадом нагрузки на электросети из-за прекращения работы крупных потребителей: троллейбусов, трамваев, метро и других.

Чтобы электричество не простаивало, с 23 часов до 7 часов утра тарифы на использование электроэнергии для населения существенно ниже. Это позволяет многим семьям экономить: достаточно перенести крупные траты электричества на ночь.

Из-за постоянного перехода на зимнее и летнее время в двухтарифных счетчиках электроэнергии и трехтарифных была встроена функция автоматического смещения счетчика согласно переходам времени. Это было выгодно всем: и поставщикам энергии, которые продолжали работать, как обычно, и потребителям, которые старались экономить.

Но в 2011 году произошел отказ от перехода на зимнее время, затем в 2014 году вся Россия, наоборот, перешла на постоянное зимнее время.

И хотя, с точки зрения многих исследователей переход был абсолютно оправдан и принес только пользу, владельцы счетчиков не были особенно довольны: ведь приборы продолжали переходить на зимнее и летнее время, если их не перепрограммировали.

Впрочем, владельцам тоже пришлось разделиться:

  1. Если установка счетчика прошла недавно, и он был выпущен после июня 2011 года (когда произошел первый окончательный переход на летнее время), то в приборе изначально отсутствует функция перехода. Проверить это можно по руководству или техпаспорту. В этом случае необходимо пригласить мастера и один раз перевести стрелки.
  2. Если прибор был выпущен до июля 2011 года, в нем должна присутствовать функция перехода. Если в 2011 году владелец уже вызывал специалиста и отключал ее, необходимо вновь обратиться в компанию и перевести стрелки еще раз.
  3. Если счетчик выпущен до 2011 года, но владелец по какой-то причине не отключал ее, необходимо дождаться, пока устройство перейдет за зимнее время (это происходит в 2 часа ночи 26 октября) и пригласить мастера.

Примите во внимание: при перепрограммировании электросчетчика сам прибор не меняется, только переводятся часы.

Счетчик можно и не переводить, если разница в тарифах не является принципиальной. Также можно скорректировать время пользования электроэнергией в соответствии с установленным на устройстве временем в ту или иную сторону. В любом случае при замене прибора он будет настроен правильно.

Обзор услуги

Процедура замены микропрограммы происходит с помощью специального оборудования, для подключения к устройству учета и ноутбука со специальным программным обеспечением. Замена микропрограммы может происходить как на уже установленном в квартире электросчетчике, так и на снятом на поверку приборе. Как правило, перепрограммирование электрического счетчика на дому занимает не более 10 минут. Для замены на месте, в установленном приборе, необходимо обратиться в вашу снабжающую организацию, и заказать выезд специалиста на свой адрес. Это платная услуга, и в зависимости от региона стоимость в 2016 году составляет от 300 до 1000 рублей. Точную цену можете узнать у своего поставщика или в ЖКХ.

Разберемся же, для чего нужно перепрограммировать электросчетчик. Итак, причин может быть несколько:

  1. Переход на зимнее время. Дело в том, что по ГОСТу допускается, чтобы прибор учета отставал во времени (или наоборот опережал его) не больше, чем на 7,5 минут. Когда мы меняем стрелки часов при переходе на зимнее время, то льготный (ночной) тариф будет уже не с 23.00 до 7 утра, а с 24.00 до 8 утра, что не соответствует принятым нормам (разница в 1 час).
  2. Переход с многотарифного плана на однотарифный и наоборот. Если вы хотите перейти на тариф день-ночь или же вернуть себе обычную систему учета, это возможно сделать только при помощи перепрограммирования, за которое придется заплатить.
  3. Электросчетчик отображает показания некорректно. Если вы заметили, что счетчик неправильно работает, нужно вызвать мастера, который выполнит диагностику и, скорее всего, «перепрошьет» программу, что позволит решить проблему. О том, как проверить электросчетчик самостоятельно, мы рассказывали в соответствующей статье.

Обращаем ваше внимание на то, что появилось много мелких контор и частных лиц, предлагающих перепрограммировать счетчик электроэнергии за более низкую плату. Эти организации должны иметь лицензию на данный вид деятельности, и заключать договор с предоставлением акта о перепрограммировании прибора учета, который необходимо предоставить своему поставщику электроэнергии, для корректировки договора на тарификацию.

Важно знать

Много людей интересуются, как перепрограммировать электросчетчик своими руками. Хотелось бы отметить, что сделать это не возможно, т.к. для подключения адапатера нужно снимать пломбу, а это должен делать только представитель энергоснабжающей компании или организации, у которой есть лицензия на такой вид деятельности. Если же вы самостоятельно попытаетесь выполнить перепрограммирование и при этом нарушите целостность пломбы, придется заплатить немалый штраф.

К тому же, чтобы перепрограммировать счетчик, нужно иметь специальный адаптер и подходящее программное обеспечение. Конечно, вы можете все это найти, но, опять-таки, самовольные действия чреваты неприятными последствиями.

Если вы хотите узнать, как осуществляется перепрограммирование, рекомендуем просмотреть данное видео:

Как осуществляется корректировка времени на счётчике ЦЭ2726А

Вот и все, что хотелось рассказать вам по поводу этого вопроса. Надеемся, теперь вы знаете, что такое перепрограммирование электросчетчика, зачем оно нужно и кто имеет право выполнять данную деятельность!

Будет полезно прочитать:

Как осуществляется корректировка времени на счётчике ЦЭ2726А

Надежность электросчетчиков Меркурий

Для обеспечения надлежащего качества применяется методика внутрисхемного контроля блоков, а при тестировании качества монтажа – оптические системы управления. Калибровка полностью автоматизирована, что исключает возможность ошибки.

Кто может программировать счетчик

Самостоятельно программировать счетчик нельзя! На это есть несколько причин:

    1. Во время процесса вы будете срывать пломбу. Ее срыв – это серьезный штраф.
    2. Можно случайно повредить счетчик и вывести его из строя.
    3. Необходимо использовать только специальное оборудование и программное обеспечение. В сети вы такое найти не сможете. Да и к каждому счетчику подходят только определенные методы. К примеру, смотрите на видео, как перепрограммируется электрический счетчик ЦЭ2726А.

Обратите внимание! Сейчас некоторые компании предлагают за более символическую плату выполнить такую работу. Да, они могут все выполнять, но только в том случае, если у них есть на это лицензия. Затем нужно сдать соответствующий акт в обслуживающую организацию, чтобы они откорректировали данные.

Также читайте: люстра из ниток своими руками.

Читайте также:  Как проверить дифавтомат на работоспособность?

Меркурий 200

Программирование счетчика Меркурий 200 позволяет организовать дифференцированный учет по четырем тарифам, составляя расписание для каждого дня недели и для каждого месяца. Можно составить расписание праздничных дней и передавать по интерфейсу CAN следующие данные: количество учтенной электроэнергии по каждому тарифу, сумму тарифов, а так мгновенные значения тока, напряжение и мощности.

Меркурий 200 способен контролировать мощность нагрузки, и, в случае превышения заданных установок может переводить импульсный выход в высокоимпедансное состояние.

Меркурий 230

Электросчетчик Меркурий 230 позволяет вести учет активной и реактивной составляющих электроэнергии в однотарифном режим, с суммой во всех фазах и вести учет активной энергии в каждой фазе. Измерять активную, реактивную и полную мощность по каждой фазе, с суммированием, проводить пофазные измерения тока, напряжения, частоты, косинуса угла между фазными напряжениями.

Программирование счетчика Меркурий 230 может обеспечить управление внешними нагрузками: включение или отключение потребителя через импульсный вход, организовать перевод счетчика в режим суммирования модульных значений фазы с целью предотвращения хищения электроэнергии. Результаты передаются по силовой сети 220/380, интерфейсам CAN, RS-485.

Меркурий 231

Электросчетчик Меркурий 231предназначен для организации учета активной электроэнергии в одном направлении по четырем тарифам 4-проводной сети . Счетчик способен работать в автономном режиме и в составе РђРЎРљРЈР­ по управлением автоматизированных информационно-измерительных систем. Прибор обеспечивает широкие возможности в настройке конфигурации — программирование счетчика Меркурий 231 позволяет учитывать, хранить и передавать по интерфейсу IrDA полный перечень данных с тарификацией по 4 тарифам и 16 временным суточным зонам.

Так же, возможен телеметрический контроль выхода внешних цепей коммутации с возможностью ограничения или отключении потребителя при превышении заданных пределов лимитов нагрузки по мощности. Меркурий 231 имеет журнал событий с фиксаций 10 записей на каждое событие.

Смена тарифного плана Меркурий возможна только при перепрограммировании электросчетчика и при условии достаточной квалификации инженерского состава. Для этого нужно обратиться в компанию ООО «10 киловольт».

Про электронные счетчики и АСКУЭ для “чайников”

Электронные счетчики

Электронный счетчик представляет собой преобразователь аналогового сигнала в частоту следования импульсов, подсчёт которых дает количество потребляемой энергии.

Главным преимуществом электронных счётчиков по сравнению с индукционными, является отсутствие вращающихся элементов. Кроме того, они обеспечивают более широкий интервал входных напряжений, позволяют легко организовать многотарифные системы учёта, имеют режим ретроспективы – т.е. позволяют посмотреть количество потреблённой энергии за определённый период – как правило, помесячно; измеряют потребляемую мощность, легко вписываются в конфигурацию систем АСКУЭ и обладают ещё многими дополнительными сервисными функциями.

Разнообразие этих функций заключается в программном обеспечении микроконтроллера, который является непременным атрибутом современного электронного счётчика электроэнергии.

Конструктивно электросчётчик счетчик состоит из корпуса с клеммной колодкой, измерительного трансформатора тока и печатной платы, на которой установлены все электронные компоненты.

Основными компонентами современного электронного счётчика являются: трансформатор тока, дисплей ЖКИ, источник питания электронной схемы, микроконтроллер, часы реального времени, телеметрический выход, супервизор, органы управления, оптический порт (опционально).

ЖКИ представляет собой многоразрядный буквенно-цифровой индикатор и предназначен для индикации режимов работы, информации о потребленной электроэнергии, отображении даты и текущего времени.

Источник питания служит для получения напряжения питания микроконтроллера и других элементов электронной схемы. Непосредственно с источником связан супервизор. Супервизор формирует сигнал сброса для микроконтроллера при включении и отключении питания, а также следит за изменениями входного напряжения.

Часы реального времени предназначены для отсчета текущего времени и даты. В некоторых электросчётчиках данные функции возлагаются на микроконтроллер, однако для уменьшения его загрузки, как правило, используют отдельную микросхему, например, DS1307N. Использование отдельной микросхемы позволяет высвободить мощности микроконтроллера и направить их на выполнение более ответственных задач.

Телеметрический выход служит для подключения к системе АСКУЭ или непосредственно к компьютеру (как правило, через преобразователь интерфейса RS485/RS232). Оптический порт, который есть не во всех электросчётчиках, позволяет снимать информацию непосредственно с электросчётчика и в некоторых случаях служит для их программирования (параметризации).

Сердцем электронного электросчётчика является микроконтроллер. Это может быть как микросхема компании Microchip (PIC-контроллер), так и производителей ATMEL или NEC.

В электронном счетчике выполнение практически всех функций возложено на микроконтроллер. Он является преобразователем АЦП (преобразует входной сигнал с трансформатора тока в цифровой вид, производит его математическую обработку и выдаёт результат на цифровой дисплей.) Микроконтроллер также принимает команды от органов управления и управляет интерфейсными выходами.

Возможности, которыми обладает микроконтроллер, повторюсь, зависят от его программного обеспечения (ПО). Без ПО – это просто пластмассово – кремниевый кубик smile. Поэтому разнообразие сервисных функций и выполняемых задач зависит от того, какое техническое задание было поставлено перед программистом.

В настоящее время развитие электронных счётчиков идёт в основном в плане добавление «наворотов», различные производители добавляют всё новые функции, например, некоторые устройства могут вести контроль состояния питающей сети с передачей этой информации в диспетчерские центры и т.д.

Довольно часто в электросчётчик вводят функцию ограничения мощности. В этом случае, при превышении потребляемой мощности, электросчётчик отключает потребителя от сети. Для управления подачей напряжения, внутрь электросчётчика устанавливают контактор на соответствующий ток. Так же отключение возможно, если потребитель превысил отведённый ему лимит электроэнергии или же закончилась предоплата за электроэнергию. Кстати, некоторые электросчётчики позволяют пополнить денежный баланс прямо через встроенные в них считыватели пластиковых карт. К электросчётчикам данной группы относятся СТК-1-10 и СТК-3-10, выпускаемые в г. Одессе.

АСКУЭ

Попытки создания АСКУЭ (автоматизированной системы контроля учёта электроэнергии) связаны с появлением в относительно доступных микропроцессорных устройств, однако дороговизна последних делала системы учета доступными только крупным промышленным предприятиям. Разработку АСКУЭ вели целые НИИ.

Решение задачи предполагало:

оснащение индукционных счетчиков электрической энергии датчиками оборотов;

создание устройств, способных вести подсчет поступающих импульсов и передавать полученный результат в ЭВМ;

накопление в ЭВМ результатов подсчета и формирование отчетных документов.

Первые системы учета были крайне дорогими, ненадежными и малоинформативными комплексами, но они позволили сформировать базу для создания АСКУЭ следующих поколений.

Переломным этапом в развитии АСКУЭ стало появление персональных компьютеров и создание электронных электросчётчиков. Ещё больший импульс развитию систем автоматизированного учёта придало повсеместное внедрение сотовой связи, что позволило создать беспроводные системы, так как вопрос организации каналов связи являлся одним из основных в данном направлении.

Основное назначение системы АСКУЭ – в разумных интервалах времени собрать в центрах управления все данные о потоках электроэнергии на всех уровнях напряжения и обработать полученные данные таким образом, чтобы обеспечить составление отчётов за потребленную или отпущенную электроэнергию (мощность), проанализировать и построить прогнозы по потреблению (генерации), выполнить анализ стоимостных показателей и, наконец, – самое важное – произвести расчёты за электрическую энергию.

Для организации системы АСКУЭ необходимо:

В точках учёта энергии установить высокоточные средства учёта – электронные счётчики

Цифровые сигналы передать в так называемые «сумматоры», снабженные памятью.

Создать систему связи (как правило, последнее время для этого используют GSM – связь), обеспечивающую дальнейшую передачу информации в местные (на предприятии) и на верхние уровни.

Организовать и оснастить центры обработки информации современными компьютерами и программным обеспечением.

Пример простейшей схемы организации АСКУЭ показан на рисунке. В ней можно выделить несколько отдельных основных уровней:

1. Уровень первый – это уровень сбора информации.

Элементами этого уровня являются электросчётчики и различные устройства, измеряющие параметры системы. В качестве таких устройств могут применяться различные датчики как имеющие выход для подключения интерфейса RS-485, так и датчики, подключенные к системе через специальные аналого-цифровые преобразователи. Необходимо обратить внимание на то, что возможно использовать не только электронные электросчётчики, но и обычные индукционные, оборудованные преобразователями количества оборотов диска в электрические импульсы.

В системах АСКУЭ для соединения датчиков с контролерами применяют интерфейс RS-485. Входное сопротивление приемника информационного сигнала по линии интерфейса RS-485 обычно составляет 12 кОм. Так как мощность передатчика ограничена, это создает ограничение и на количество приемников, подключенных к линии. Согласно спецификации интерфейса RS-485 с учетом согласующих резисторов приёмник может вести до 32 датчиков.

2. Уровень второй – это связующий уровень.

На этом уровне находятся различные контролеры необходимые для транспортировки сигнала. В схеме АСКУЭ представленной на рисунке 9 элементом второго уровня является преобразователь, преобразующий электронный сигнал с линии интерфейса RS-485 на линию интерфейса RS-232, это необходимо для считывания данных компьютером либо управляющим контролером.

В случае если требуется соединение более 32 датчиков, тогда в схеме на этом уровне появляется устройства, называемые концентраторы. На рисунке показана схема построения системы АСКУЭ для количества датчиков от 1 до 247шт

Третий уровень – это уровень сбора, анализа и хранения данных. Элементом этого уровня является компьютер, контролер или сервер. Основным требование к оборудованию этого уровня является наличие специализированного программного обеспечения для настройки элементов системы.

В настоящее время практически все электронные электросчётчики оборудованы интерфейсом для включения в систему АСКУЭ. Даже те, которые не имеют этой функции, могут оснащаться оптическим портом для локального снятия показаний непосредственно на месте установки электросчётчика путём считывания информации в персональный компьютер. Поэтому, сегодня электросчётчик является сложным электронным устройством.

Читайте также:  Детская в морском стиле

Однако не стоит думать, что только электронные счётчики можно использовать для дистанционного снятия показаний (а именно эта цель является основной в системах АСКУЭ).

Счетчики, в маркировке которых есть буква «Д», например, СР3У-И670Д, имеют телеметрический выход (импульсный датчик), обеспечивающий передачу по двухпроводной линии связи информации о проходящей через счетчик активной (реактивной) энергии в систему дистанционного сбора и обработки данных. На рисунке как раз показан такой электросчётчик со снятой крышкой корпуса:

На боковой панели электросчётчика установлен импульсный датчик (2). Как работает этот датчик?

Давайте вспомним устройство индукционного счётчика. В нём есть такой элемент, как алюминиевый диск. Скорость его вращения прямо пропорциональна потребляемой нагрузкой мощности. Вот скорость вращения диска, точнее количество оборотов и является численной характеристикой, которую можно преобразовать в импульсы и передать в линию связи. Поэтому на счётчики со встроенными датчиками наносят такой параметр, как количество импульсов на 1 кВт*ч.

В качестве источника импульсов служит измерительный трансформатор, магнитный поток которого периодически пересекает металлический сектор, насаженный на ось диска. Импульсы, полученные от него, подаются на схему собственно самого датчика, а затем в линию связи. Питание датчик получает по этой же линии.

В принципе, любой индукционный счётчик можно оснастить импульсным датчиком, например, таким, как Е870.

Импульсный датчик Е870

Принцип работы датчика Е870 отличается от описанного выше. Для его функционирования на плоскую поверхность диска электросчётчика чёрной краской наносится затемнённый сектор.

Импульсный датчик – преобразователь имеет в своей конструкции фотосветодиодную головку – т.е. пару фотодиод – светодиод. Датчик устанавливается внутри счётчика так, что головка направлена в сторону диска. Излучённый светодиодом сигнал отражается от диска и принимается фотодиодом. Благодаря затемнённому сектору диска, сигнал носит прерывистый характер.

Электронная схема на логических элементах отслеживает эти прерывания, преобразовывает и выдает в линию связи последовательно импульсов. Скважность (частота следования) этих импульсов прямо пропорциональна скорости вращения диска, и, следовательно, потребляемой мощности и её можно визуально оценить по индикаторному светодиоду.

На другой стороне линии связи приёмное устройство принимает эти импульсы, подсчитывает их количество за определённый промежуток времени и выдает полученный результат на устройство отображения информации. Таким образом, происходит дистанционное считывание показаний электросчётчика. Именно так строились первые системы удалённого сбора информации.

Однако возникает закономерный вопрос – выше мы рассматривали интерфейсы RS 485 и RS 232, а здесь имеем последовательность импульсов.

Получается, всё равно индукционные счётчики мы не увяжем в рассмотренные выше современные схемы построения АСКУЭ? В принципе, сделать это можно. Преобразовать импульсную последовательность в тот же RS 232 интерфейс большого труда не составляет, данный адаптер будет представлять собой относительно простую электронную схему. Но особого смысла в этом нет. Индукционные электросчётчики постепенно уходят в прошлое, а там где и устанавливаются, используются только как локальные приборы учёта.

При проектировании современных систем АСКУЭ применяют только электронные счётчики. Они имеют неоспоримые преимущества перед индукционными именно в «информационном» плане и обладают практически неограниченными сервисными возможностями.

Перепрограммирование электросчетчика

Тема перепрограммирования электросчетчиков меня давно интересовала и в то же время волновала.

И вот в данной статье я хочу разъяснить все подробности, которые могут возникнут при перепрограммировании своих приборов учета, потому как слышу очень много мнений и разногласий по этому вопросу.

Итак, 3 июня 2011 года в Российской Федерации выходит следующий закон, который нам четко дает понять, что перевод часов на «зимнее время» отменяется.

А как быть с приборами учета, у которых перевод внутренних часов происходит в автоматическом режиме?

Ведь все наши двухтарифные счетчики электрической энергии при наступлении 30-ого октября 2011 года в автоматическом режиме перейдут на зимнее время, т.е. переведут свои внутренние часы на 1 час назад.

Весь зимний период наш электросчетчик «ночной тариф» будет считать на 1 час позже, т.е. с 00.00 до 08.00, вместо необходимых 23.00 — 07.00.

Поэтому в связи с принятием этого закона появилась острая необходимость в перепрограммировании электросчетчиков, т.к. по ГОСТУ — предусмотрено допустимое время отставания (опережения) счетчика электроэнергии всего на 7,5 минут. А в нашем случае получается — ровно на 1 час.

И я Вам сразу разъясню, что перепрограммирование счетчиков электроэнергии будем производить мы за свой счет.

Отсрочка перепрограммирования электросчетчика

Чтобы электросчетчик привести к нормальной зоне измерения, Вам необходимо обратиться в свою управляющую компанию с просьбой перепрограммировать электросчетчик. Также можно обратиться и к другим фирмам, имеющим лицензию на данный вид деятельности.

Чиновники министерства энергетики долго решали, совместно с сотрудниками энергосбытовых компаний, об отсрочке перепрограммирования счетчиков электрической энергии и как рассчитывать электроэнергию у потребителей.

В итоге решили:

  • проинформировать граждан о необходимости проведения перепрограммирования своих приборов учета
  • учет электроэнергии у граждан будет осуществляться по 2-ум тарифам
  • 1 год дали на отсрочку перепрограммирования счетчиков (до 1 января 2013 года, затем еще до 1 ноября 2013), в ином случае платить за электроэнергию придется по единому тарифу

Вывод:

Итак, ночной тариф у нас наступит с 00.00 до 08.00, поэтому все свои нужды и потребности (стиральная машинка и др.), которые мы откладываем на «ночное время», будем производить со смещением на 1 час.

А как Вы думаете по этому поводу? Прошу свое мнение оставлять в комментариях. Читайте продолжение статьи.

Дополнение к статье: 26 октября 2014 года мы переходим на постоянное зимнее время, поэтому нам в очередной раз необходимо перепрограммировать свои приборы учета, и причем за свой счет.

P.S. Где то увидел такую фразу: «Медведев поставил Россию на счетчик».

С уважением, Дмитрий. Автор сайта «Заметки электрика».

Перепрограммирование счетчиков электроэнергии: целесообразность и порядок проведения процедуры

Казалось бы, какие сложности могут возникнуть с простым счетчиком электроэнергии?

Снимай показания раз в месяц, вычисляй потраченное электричество и оплачивай, но оказалось, что этого мало.

Необходимость операции

Не секрет, что тарифы электричества днем и ночью различаются.

Это связано со спадом нагрузки на электросети из-за прекращения работы крупных потребителей: троллейбусов, трамваев, метро и других.

Чтобы электричество не простаивало, с 23 часов до 7 часов утра тарифы на использование электроэнергии для населения существенно ниже. Это позволяет многим семьям экономить: достаточно перенести крупные траты электричества на ночь.

Из-за постоянного перехода на зимнее и летнее время в двухтарифных счетчиках электроэнергии и трехтарифных была встроена функция автоматического смещения счетчика согласно переходам времени. Это было выгодно всем: и поставщикам энергии, которые продолжали работать, как обычно, и потребителям, которые старались экономить.

Но в 2011 году произошел отказ от перехода на зимнее время, затем в 2014 году вся Россия, наоборот, перешла на постоянное зимнее время.

И хотя, с точки зрения многих исследователей переход был абсолютно оправдан и принес только пользу, владельцы счетчиков не были особенно довольны: ведь приборы продолжали переходить на зимнее и летнее время, если их не перепрограммировали.

Впрочем, владельцам тоже пришлось разделиться:

  1. Если установка счетчика прошла недавно, и он был выпущен после июня 2011 года (когда произошел первый окончательный переход на летнее время), то в приборе изначально отсутствует функция перехода. Проверить это можно по руководству или техпаспорту. В этом случае необходимо пригласить мастера и один раз перевести стрелки.
  2. Если прибор был выпущен до июля 2011 года, в нем должна присутствовать функция перехода. Если в 2011 году владелец уже вызывал специалиста и отключал ее, необходимо вновь обратиться в компанию и перевести стрелки еще раз.
  3. Если счетчик выпущен до 2011 года, но владелец по какой-то причине не отключал ее, необходимо дождаться, пока устройство перейдет за зимнее время (это происходит в 2 часа ночи 26 октября) и пригласить мастера.

Статью о порядке замены старого счетчика электроэнергии на новый читайте здесь.

Как перепрограммировать самому

Перевести время могут:

  1. Региональная сетевая компания.
  2. Управляющая Компания или Товарищество Собственников Жилья.
  3. Частная компания, имеющая лицензию на подобные работы.

Сам процесс занимает несколько минут и проходит следующим образом:

  • потребитель должен написать заявление или оставить заявку на перепрограммирование счетчика;
  • пришедший с разрешением электрик снимает пломбу с прибора, подключает ноутбук с нужной программой, выставляет правильное время (или отключает перевод часов) и вновь закрепляет пломбу, а владельцу вручают новый договор.

Перепрограммировать счетчик самостоятельно строго запрещено.

Во-первых, для перепрограммирования необходима специальная программа.

Во-вторых, если со счетчика будет сорвана пломба, показания с него не будут считаться действительными, и владелец не сможет доказать, что он ничего не трогал. Перепрошитые счетчики, которые делают местные умельцы — тоже плохой вариант. При проверке их легко обнаружить, что может привести к неприятным последствиям.

Статью о времени действия дневного и ночного тарифов на электроэнергию читайте здесь.

Смотрите видео, в котором рассматриваются вопросы, касающиеся перепрограммирования счетчиков электроэнергии:

Ссылка на основную публикацию
