Точность превыше всего! Правильный расчёт чугунных батарей на площадь помещения

Чугунные радиаторы ценятся за свою надежность, неприхотливость, простоту конструкции.

Они имеют высокую устойчивость к коррозии и незаменимы в открытых системах с большим содержанием кислорода в воде.

Тепловая инерционность чугунных приборов отопления обеспечивает стабильность температурного режима в помещении при резких колебаниях параметров теплоносителя в централизованных системах отопления.

При расчете необходимого количества секций пользуются двумя способамиупрощенным и точным.

Упрощенный метод расчёта количества секций чугунных батарей

Существует несколько формул для расчёта количества радиаторов отопления.

На квадратный метр площади, таблица

Методика основана на утверждении, что для обогрева 1 м² жилой площади комнаты в средней полосе России необходимо 100 Вт тепловой мощности прибора отопления.

Фото 1. Вариант расчёта количества чугунных радиаторов на квадратный метр площади в жилом помещении.

Количество секций радиатора рассчитывается по формуле (1):

N = (100 х S)/Q (1)

  • N — количество секций (с округлением до ближайшего целого числа);
  • S — площадь комнаты, м²;
  • Q — теплоотдача одной секции, Вт.

При нестандартных температурах теплоносителя

Тепловая мощность одной секции радиатора указана в паспорте для стандартных значений температуры на входе Тпод = 90ºС и выходе прибора Тобр = 70ºС.

Если в системе отопления частного дома температура теплоносителя имеет другие значения, то теплоотдача секции Q рассчитывается по формуле (2):

Q = K х ∆ Т (2)

  • K — приведенный коэффициент, зависящий от физических характеристик секции радиатора;
  • Т — температурный перепад, рассчитываемый по формуле (3):

Т = 0,5 х (Тпод + Тобр) — Тпом (3)

  • Тпод — температура на входе прибора отопления;
  • Тобр — температура на выходе;
  • Тпом — требуемая температура в комнате (20ºС).

Расчет значения Q при заданных температурах теплоносителя на входе и выходе прибора отопления выполняется в следующей последовательности:

  1. Рассчитывается величина приведенного коэффициента Киз формул (2), (3) для известных паспортных величин Q при стандартных Тпод = 90ºС, Тобр = 70ºС.
  2. Определяется перепад ∆ Тпо формуле (3) для реальных параметров Тпод и Тобр.
  3. Вычисляется Qпо формуле (2).

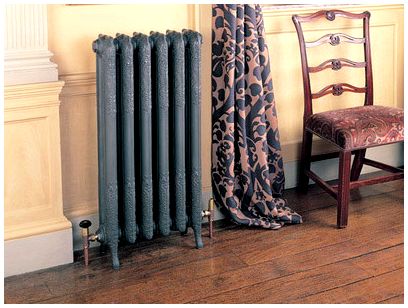

Фото 2. Чугунный радиатор, установленный в жилом помещении. Устройство украшено декоративной ковкой.

При нестандартной высоте потолков

Формула (1) справедлива при стандартной высоте комнаты — от 2,5 до 3 м. При иных значениях высоты помещения пользуются формулой (4):

N = (H х Y х S)/Q (4)

  • N — количество секций (с округлением до ближайшего целого числа);
  • H — высота комнаты, м;
  • Y — удельная мощность, равная 41 Вт/м³ для панельных домов из железобетона или 34 Вт/м³ для кирпичных построек или частных домов с наружным утеплением;
  • S — площадь помещения, м²;
  • Q — теплоотдача одной секции, Вт.

Как точно рассчитать количество радиаторов отопления?

За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.

Количество секций радиатора N при точном расчете определяется по формуле (5):

N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)

  • N — количество секций (с округлением до ближайшего целого числа);
  • S — площадь комнаты, м²;
  • Q —тепловая мощность одной секции, Вт.
  • K1K10 поправочные коэффициенты.

К1 – на число внешних стен в помещении

Коэффициент К1 равен:

  • 0,8 – помещение внутреннее;
  • 1,0 – комната с одной наружной стеной;
  • 1,2 – помещение угловое — две перегородки с улицей;
  • 1,4три стены на улицу.

К2 – на ориентацию по сторонам света

От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:

  • 1,1 – наружные стены ориентированы на восток или север;
  • 1,0 – стены комнаты «смотрят» на запад или юг.

Калькулятор расчета количества секций чугунного радиатора МС

Несмотря на широкий ассортимент современных теплообменных приборов отопления, привычные всем чугунные радиаторы-«гармошки» вовсе не собираются уходить в небытие. Мало того, производители таких батарей не испытывают никаких проблем со сбытом. Это объясняется отменной надежностью изделий, которые могут служить по полувеку и больше, и высокими показателями теплоотдачи.

Калькулятор расчета количества секций чугунного радиатора МС

Как правильно определиться с количеством секций подобных радиаторов, чтобы обеспечить в помещении комфортные условия проживания? Все зависит от особенностей комнаты, где их планируется установить, и от параметров самих батарей – они могут существенно различаться. Прийти к правильному решению поможет наш калькулятор расчета количества секций чугунного радиатора МС.

Цены на чугунные радиаторы

Расчет требует некоторых пояснений – они будут приведены ниже калькулятора.

Калькулятор расчета количества секций чугунного радиатора МС

Разъяснения по проведению вычислений

Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

  • Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

Помощь в расчете площадей помещений сложной формы

Если комната имеет более сложную форму, то можно применить несколько различных подходов. Подробнее об этом, с рассмотрением возможных примеров и с калькуляторами расчета – в статье про вычисление площадей помещений .

  • Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
  • Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
  • Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
  • «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
  • Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
  • Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
  • Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
  • Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
  • Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
  • Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.
  • Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода — необходимо выбрать из списка особенности установки.
  • Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
  • Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

Подробнее о чугунных радиаторах типа МС

Если есть желание установить эти, хоть и не выдающейся красоты, но зато высоконадежные батареи, рекомендуется познакомиться с ними поближе. Подробнее о чугунных радиаторах МС-140 и их «собратьях» — в специальной публикации нашего портала.

Читайте также:  Самоход электрического счетчика: что делать, как исправить

Расчет количества секций батареи

При проектировании систем отопления обязательным мероприятием является проведение расчётов мощности отопительных приборов. Полученный результат в большей степени влияет на выбор того или иного оборудования – радиаторов отопления и нагревательных котлов (если проект выполняется для частных домов, не подключенных к центральным системам отопления).

Наибольшей популярностью в данный момент пользуются батареи, выполненные в виде соединённых между собой секций. В данной статье речь как раз и пойдёт о том, как рассчитать количество секций радиатора.

Способы расчета количества секций батареи

Для того чтобы выполнить расчет количества секций радиаторов отопления, можно воспользоваться тремя основными способами. Первые два – достаточно лёгкие, но они дают лишь приблизительный результат, который подходит для типовых помещений многоэтажных домов. Сюда относится расчет секций радиаторов по площади помещения или по его объёму. Т.е. в этом случае достаточно узнать нужный параметр (площадь или объём) помещения и вставить его в соответствующую формулу для вычисления.

Третий способ предполагает использование для расчётов множества различных коэффициентов, определяющих теплопотери помещения. Сюда относятся размеры и тип окон, этаж, тип утепления стен, высота потолков и другие критерии, влияющие на теплопотери. Потеря тепла может также происходить и по различным причинам, связанными с ошибками и недочётами при строительстве дома. Например, внутри стен имеется полость, слой утеплителя имеет трещины, брак в строительном материале и т.д. Таким образом, поиск всех причин утечки тепла – одно из обязательных условий для выполнения точного расчёта. Для этого используются тепловизоры, отображающие на мониторе места утечки тепла из помещения.

Всё это делается для того, чтобы подобрать такую мощность радиаторов, которая компенсирует суммарное значение теплопотерь. Рассмотрим каждый способ расчёта секций батарей по отдельности и приведём для каждого из них наглядный пример.

Данный способ является наиболее простым. Для получения результата потребуется перемножить площадь помещения на значение мощности радиатора, требуемой для обогрева 1кв.м. Это значение приведено в СНиП, и составляет оно:

  • 60-100Вт для средней климатической зоны России (Москва);
  • 120-200Вт для районов, расположенных севернее.

Расчет секций радиаторов согласно усреднённому параметру мощности осуществляется путём его умножения на значение площади помещения. Так, 20 кв.м. потребуют для обогрева: 20*60 (100)=1200 (2000)Вт

Далее, полученное число необходимо разделить на значение мощности одной секции радиатора. Чтобы узнать, на какую площадь рассчитана 1 секция радиатора, достаточно открыть техпаспорт оборудования. Допустим, что мощность секции равна 200Вт, а требуемая для обогрева общая мощность составляет 1600Вт (возьмём среднее арифметическое). Остаётся только уточнить, сколько нужно секций радиатора на 1 м2. Для этого разделим значение требуемой мощности для обогрева на мощность одной секции: 1600/200 =8

Результат: для обогрева помещения площадью 20 кв. м. потребуется 8-секционный радиатор (при условии, что мощность одной секции составляет 200Вт).

Читайте также:  Инструкция: как снять флизелиновые обои со стен

Расчет секций радиаторов отопления по значению площади помещения даёт лишь приблизительный результат. Чтобы не ошибиться с количеством секций, лучше всего производить расчёты при условии, что для обогрева 1 кв.м. требуется мощности в 100Вт.

Это, как следствие, увеличит общие затраты на монтаж системы отопления, а потому проведение такого расчёта не всегда уместно, особенно при ограниченном бюджете. Более точный, но, всё такой же, приблизительный результат даст следующий способ.

Способ данного расчёта аналогичен предыдущему, за исключением того, что теперь из СНиП потребуется узнать значение мощности для обогрева не 1 кв.м., а кубометра помещения. Согласно СНиП – это: 41Вт для обогрева помещений зданий панельного типа; 34Вт для кирпичных домов.

В качестве примера возьмём то же помещение площадью в 20 кв. м., и зададим условную высоту потолка – 2,9м. В этом случае объём будет равен: 20*2,9 =58 кубометров

Из этого: 58*41 =2378 Вт для панельного дома 58*34 =1972 Вт для кирпичного дома

Разделим полученные результаты на значение мощности одной секции. Итого: 2378/200 =11,89 (панельный дом) 1972/200 =9,86 (кирпичный дом)

Если округлять до большего числа, тогда для обогрева помещения в 20 кв. м. панельного понадобятся 12-секционные, а для кирпичного дома 10-секционные радиаторы. И эта цифра также является приблизительной. Чтобы с высокой точностью рассчитать, сколько секций батарей нужно для отопления помещений, необходимо воспользоваться более сложным способом, который будет рассмотрен далее.

Для проведения точного расчёта в общую формулу вводятся специальные коэффициенты, которые могут, как увеличивать (коэффициент увеличения) значение минимальной мощности радиатора для обогрева помещения, так и понижать его (коэффициент понижения).

На самом деле, факторов, влияющих на значение мощности, множество, но мы будем использовать наиболее те, которые легко вычислить и с которыми легко оперировать. Коэффициент зависит от значений следующих параметров помещения:

  1. Высота потолков:
    • При высоте в 2,5м коэффициент составляет 1;
    • При 3м – 1,05;
    • При 3,5м – 1,1;
    • При 4м – 1,15.
  2. Тип остекления окон в помещении:
    • Простое двойное стекло – коэффициент равен 1,27;
    • Стеклопакет из 2 стёкол – 1;
    • Тройной стеклопакет – 0,87.
  3. Процент площади окна от общей площади помещения (для простоты определения можно разделить площадь окна на площадь помещения и умножить затем на 100):
    • Если результат вычислений равен 50%, берётся коэффициент 1,2;
    • 40-50% – 1,1;
    • 30-40% – 1;
    • 20-30% – 0,9;
    • 10-20% – 0,8.
  4. Теплоизоляция стен:
    • Низкий уровень теплоизоляции – коэффициент равен 1,27;
    • Хорошая теплоизоляция (кладка в два кирпича или утеплитель 15-20см) – 1.0;
    • Повышенная теплоизоляция (стена толщиной от 50см или утеплитель от 20см) – 0,85.
  5. Среднее значение минимальной температура зимой, которая может продержаться неделю:
    • -35 градусов – 1,5;
    • -25 – 1,3;
    • -20 – 1,1;
    • -15 – 0,9;
    • -10 – 0,7.
  6. Количество наружных (торцевых) стен:
    • 1 торцевая стена – 1,1;
    • 2 стены – 1,2;
    • 3 стены – 1,3.
  7. Тип помещения над отапливаемым помещением:
    • Неотапливаемый чердак – 1;
    • Отапливаемый чердак – 0,9;
    • Отапливаемое жилое помещение – 0,85.

Отсюда понятно, что если коэффициент выше единицы, то он считается повышающим, если ниже – понижающим. Если в его значении стоит единица, то он никак не влияет на результат. Чтобы произвести расчёт, необходимо умножить каждый из коэффициентов на значение площади помещения и усреднённую удельную величину тепловых потерь на 1 кв.м., которая составляет (согласно СНиП) 100Вт.

Таким образом, мы имеем формулу: Q_T= γ*S*K_1*…*K_7,где

  • Q_T – требуемая мощность всех радиаторов для обогрева помещения; γ – средняя величина теплопотерь на 1 кв.м., т.е. 100Вт; S – общая площадь помещения; K_1…K_7 – коэффициенты, влияющие на величину тепловых потерь.

Рассмотрим, как рассчитать количество секций батареи на комнату при использовании вышеприведённых коэффициентов. Для примера возьмём:

  • Площадь помещения – 18 кв.м.;
  • Высота потолка – 3м;
  • Окно с обычным двойным стеклом;
  • Площадь окна 3 кв.м., т.е. 3/18*100 = 16,6%;
  • Теплоизоляция – двойной кирпич;
  • Минимальная температура на улице в течение недели подряд -20 градусов;
  • Одна торцевая (внешняя) стена;
  • Помещение сверху – отапливаемая жилая комната.

Теперь заменим буквенные значения на числовые и получим: Q_T= 100*18*1,05*1,27*0,8*1*1,3*1,1*0,85≈2334 Вт

Осталось разделить результат на значение мощности одной секции радиатора. Допустим, что на равна 160Вт: 2334/160 =14,5

Т.е. для обогрева помещения площадью в 18 кв.м. и приведёнными коэффициентами тепловых потерь потребуется радиатор с 15 секциями (округлим в большую сторону).

Существует ещё один несложный способ того, как рассчитать секции радиаторов, ориентируясь на материал их изготовления. На самом деле, этот метод не даёт точного результата, однако помогает прикинуть примерное количество секций батарей, которые потребуется задействовать в помещении.

Отопительные батареи принято разделять на 3 типа в зависимости от материала их изготовления. Это биметаллические, в которых используется металл и пластик (обычно в качестве внешнего покрытия), чугунные и алюминиевые радиаторы отопления. Расчёт количества секций батарей, выполненных из того или иного материала, одинаков во всех случаях. Здесь достаточно воспользоваться усреднённым значением мощности, которую может выдать одна секция радиатора, и значением площади, которую данная секция способна прогреть:

  • Для алюминиевых батарей – это 180Вт и 1,8 кв. м;
  • Биметаллических – 185Вт и 2 кв.м.;
  • Чугунных – 145Вт и 1,5 кв.м.

Используя простой калькулятор, расчёт количества секций радиаторов отопления можно произвести путём разделения площади помещения на значение площади, которую способна прогреть одна секция радиатора из интересующего нас металла. Возьмём помещение в 18 кв. м. Тогда получаем:

  • 18/1,8 = 10 секций (алюминий);
  • 18/2 = 9 (биметалл);
  • 18/1,5 = 12 (чугун).

Площадь, которую способна прогреть одна секция радиатора, не всегда указывается. Обычно производители указывают её мощность. В этом случае потребуется вычислить общую мощность, требуемую для обогрева помещения, любым из приведённых выше способов. Если брать расчёт по площади и мощность, необходимую для прогрева 1 кв.м., в 80Вт (согласно СНиП), тогда получим: 20*80=1800/180 =10 секций (алюминий); 20*80=1800/185 =9,7 секций (биметалл); 20*80=1800/145 =12,4 секций (чугун);

Округлив десятичные числа в одну из сторон, мы получим примерно одинаковый результат, как и в случае расчётов по площади.

Важно понимать, что вычисление количества секций по металлу изготовления радиатора – это самый неточный метод. Он может помочь определиться с выбором в пользу той или иной батареи, и ни с чем другим.

И напоследок совет. Практически каждый производитель отопительного оборудования или интернет-магазин на своём сайте размещает специальный калькулятор для расчёта количества секций радиаторов отопления. Достаточно ввести в него требуемые параметры, и программа выдаст на выходе нужный результат. Но, если вы не доверяете роботу, то вычисления, как можно заметить, достаточно легко произвести и самостоятельно даже на листе бумаги.

Остались вопросы? Позвоните или напишите нам!

Расчет количества секций чугунных и иных радиаторов

При установке в своем доме или квартире радиаторов, сделанных из чугуна, часто люди не задумываются о том, сколько элементов нужно для конкретного помещения, чтобы создать в нем необходимый температурный режим. Для точного определения количества секций существуют некоторые подсчеты, выполнение которых достаточно простое.

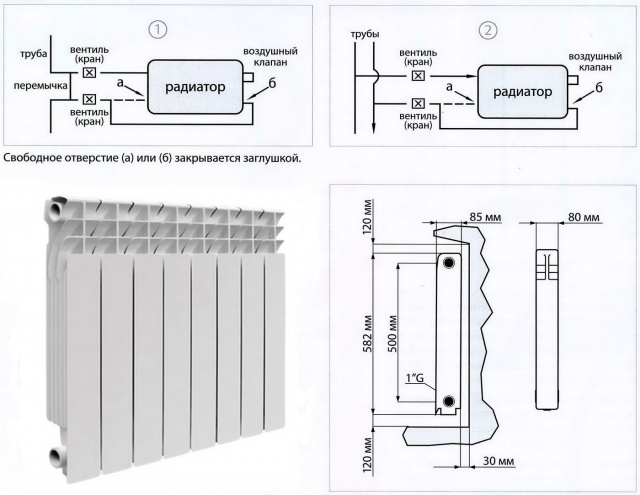

Схема секционного радиатора.

Стандартные способы расчетов

Согласно всем современным нормам и правилам, которые предъявляются к системам отопления, проектирующиеся для воды, на кв. м помещения требуется примерно 0,1 кВт мощности. Эта цифра характерна только для жилых помещений, для нежилых хватит и 0,05 кВт, или еще меньше. Все зависит от конкретного предназначения помещения.

Если принять это во внимание, то простейшие вычисления можно проводить по формуле:

P = (S/P1)*100, где Р — это необходимая мощность, то есть количество секций; S — это площадь комнаты; Р1 — это мощность одной секции.

В этом простом уравнении неизвестен единственный член, а именно отопительная мощность одной секции радиатора. Принято считать, что она равна 150 Ватт, следовательно, во всех формулах следует принимать ее равной именно этому значению.

Пример расчета

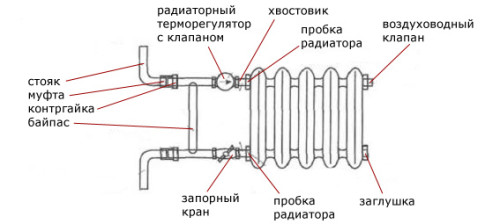

Схема строения радиатора отопления.

Пусть комната имеет угловое расположение. Ее длина равна 10 м, а ширина 5. Требуется рассчитать, сколько секций (батарей) требуется для отопления данной комнаты. При этом известно, что выделение тепловой энергии чугунных радиаторов происходит за счет нагревания в них воды, то есть обычная отопительная система дома.

Итак, сначала требуется найти площадь комнаты. Исходя из простейшей геометрической формулы, можно найти ее, как 10*5, что равно 50 кв. метрам.

Приняв мощность радиатора в 0,15 кВт, можно легко по вышеуказанной формуле рассчитать, сколько их потребуется:

50/150*100 = 33,3 секции, то есть 34. Однако это не окончательное решение. В условии есть оговорка, что комната угловая. В таком случае формула требует внесения дополнительного коэффициента, который будет 1,2.

Тогда, окончательное решение будет выглядеть так:

34*1,2 = 41 элемент.

Следует отметить, что такие расчеты верны только для чугунных батарей, что же касается иных, то расчеты будут немного отличаться.

Чугунный радиатор прогревает помещение долго. Его не применяют для помещений, где необходим постоянный уровень температуры.

Надо отметить и следующий момент. Он заключается в том, что вычисления можно произвести приблизительные. Хотя если разобраться, то и вышеописанный способ тоже носит не совсем точный характер, так как число 0,15 киловатт взято по среднему значению, то есть для всех размеров и типов чугунных батарей. Сделано это по той причине, что все они практически имеют равные размеры, а значит, и объем теплоносителя (воды) в них тоже примерно такой же.

Итак, второй способ вовсе не учитывает ни мощность радиатора, ни количества воды в нем. Нужно знать только площадь комнаты. Если взять за истину то, что все чугунные батареи имеют примерно равные размеры, то для всех расчетов можно брать значение отапливаемой площади одной секцией равное 1,8.

Это значит что на каждых 1,8 кв. м отапливаемой площади потребуется лишь элемент радиатора. И опять следует сделать оговорку, что это можно считать верным только для тех комнат, где высота потолка лежит в пределах от 2,3 до 2,7 м.

Расчет количества биметалических радиаторов

Итак, чтобы узнать, сколько секций нужно, требуется применить формулу:

Р = Т/О, где Т = V*К

Теперь разберем по порядку все значения:

  • Р — количество элементов;
  • Т- необходимое количество тепла;
  • V -объем помещения, выраженный в кубометрах;
  • К — удельное количество энергии, то есть количества тепла, которое нужно затратить на обогрев одного кубометра пространства;
  • О — количество тепла, выделяемое одной секцией радиатора.

Следует отметить, что, как и в прошлом случае, все расчеты верны только тогда, когда сами батареи нагреваются от воды.

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

  1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
  2. Мощность 5-го прибора увеличьте на 10%.
  3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Пояснение. Мощность 6-го радиатора повышается на 20%, седьмого – на 30 и так далее. Зачем наращивать последние батареи однотрубной «ленинградки», подробно расскажет эксперт на видео:

Напоследок несколько уточнений

Приборы отопления могут работать в различных условиях, подключаться по разным схемам. Эти факторы оказывают влияние на теплоотдачу обогревателей в режиме эксплуатации. Определяя мощность комнатных радиаторов, учтите несколько рекомендаций:

  1. Если батарея подключается к трубопроводам по разносторонней нижней схеме, эффективность обогрева ухудшается. Добавьте к расчетному показателю мощности приборов 10%.
  2. В комбинированных системах (радиаторная сеть + теплые водяные полы) конвекционные приборы играют вспомогательную роль. Основную отопительную нагрузку несут напольные контуры. Но расчетную теплоотдачу радиаторов занижать не следует, при нужде батареи должны полностью заменить теплые полы.
  3. Домовладельцы нередко закрывают обогреватели декоративными экранами, даже зашивают гипсокартоном, оставляя конвекционные щели. В данном случае полностью теряется инфракрасное тепло, выделяемое нагретой поверхностью прибора. Соответственно, мощность батареи придется увеличить минимум на 40%.
  4. Не устанавливайте 1—3 радиаторных секции, даже если по расчету вышло такое количество. Чтобы получить нормальный обогревательный прибор, нужно смонтировать минимум 4 ребра.
  5. Незамерзающие жидкости уступают обычной воде по теплоемкости, разница составляет примерно 15%. При использовании антифризов наращивайте теплообменную площадь батарей на 10% (увеличивайте количество секций радиаторов либо размеры панелей).

При расчете радиаторов отопления учитывайте простое правило: чем ниже температура воды в подающей линии, тем большая площадь теплообменной поверхности нужна для обогрева комнат. Правильно подбирайте котельное оборудование и монтируйте системы, чтобы не приходилось решать проблемы путем наращивания батарейных секций.

Ссылка на основную публикацию
