Почему так важен приточный клапан на пластиковом окне?

Приточный клапан на пластиковые окна: как выбрать и поставить вентиляционный клапан

Установка герметичных оконных конструкций влечет за собой ухудшение микроклимата помещения: влажность повышается, появляется недостаток кислорода и спертость воздуха. Проблемы можно легко решить, разместив приточный клапан на пластиковые окна – устройство нормализует естественную вентиляцию и стабилизирует воздухообмен.

Мы расскажем, как правильно выбрать проветриватель для обеспечения поставки свежего воздуха в помещения с пластиковыми оконными коробками. У нас подробно описаны проверенные на практике популярные модели устройства. Для самостоятельных домашних мастеров мы приводим подробную монтажную инструкцию.

Нужно ли ставить приточный клапан?

Основа нормального микроклимата помещения – наличие эффективной системы вентилирования.

Воздух должен постоянно циркулировать – загрязненный с избытком углекислого газа удаляется через вытяжки, а чистый поступает извне.

При проектировании домов советской постройки особое внимание уделяли вытяжным каналам, а приточные воздуховоды не обустраивали. Поступление свежего воздуха происходило естественным путем – через щели в оконных деревянных рамах.

Металлопластиковые аналоги оснащены воздушными камерами в створках и рамах, герметичными стеклопакетами и уплотнителями по периметру.

Современные конструкции изолируют помещение от уличного шума и сохраняют тепло, но парализуют нормальное функционирование вентиляции. Как следствие, микроклимат ухудшается – воздух становится спертым, влажность повышается, люди испытывают нехватку кислорода, появляется черная плесень.

Попытку восстановить циркуляцию воздуха путем открывания окна в режиме проветривания нельзя считать удачным решением по следующим причинам:

• плюсы «пластика» сводятся к нулю – эффективность теплоизоляции помещения снижается;
• вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или при ветряной погоде;
• приток воздуха неравномерный и бесконтрольный – появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Специальная вентиляционная фурнитура:

• вентилируемые профили;
• ограничители открывания;
• частично воздухопроницаемые уплотнители;
• штапики с регулирующей задвижкой.

Для обеспечения притока воздуха через ранее установленное окно используется приточный клапан.

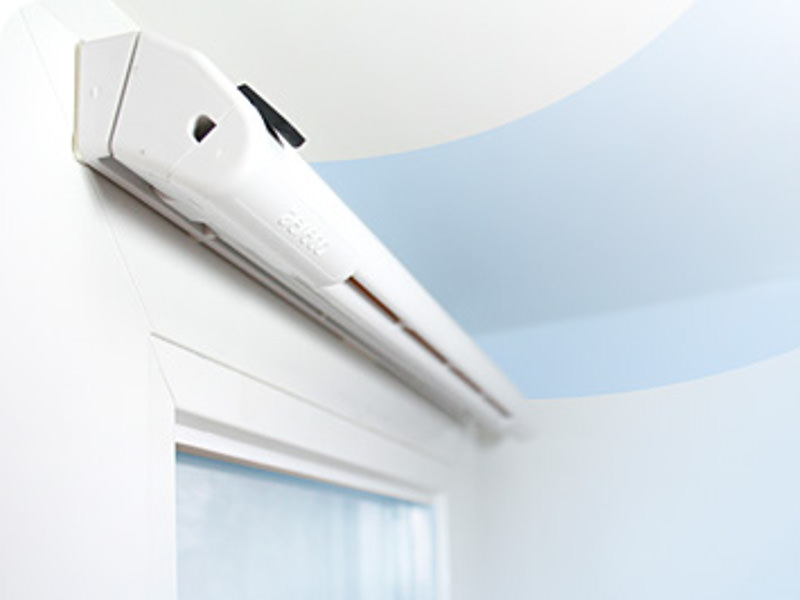

Принцип действия приточного клапана

По сути, приточный клапан – это щель с заслонками в оконной конструкции. Проветриватель является частью естественного воздухообмена.

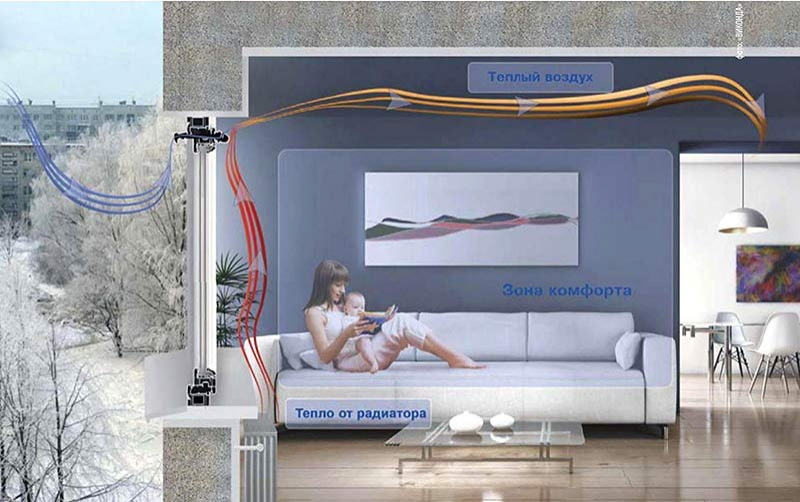

Устройство работает за счет разницы между давлениями внутри и снаружи помещения. Для эффективного функционирования «приточника» нужна действующая вытяжная вентиляция.

Стандартная комплектация вентиляционного клапана для пластиковых окон:

1. Воздухозаборник – наружная часть устройства, монтируемая с внешней стороны рамы. Впускной блок имеет решетку против насекомых и козырек, препятствующий попаданию снега и дождя.
2. Сквозная щель – телескопический канал, через который проходит воздушный поток. Элемент врезается в оконную раму.
3. Внутренняя часть – устанавливается изнутри помещения. Выпускной блок комплектуется форсункой, клапаном регулировки пропускной способности и фильтром.

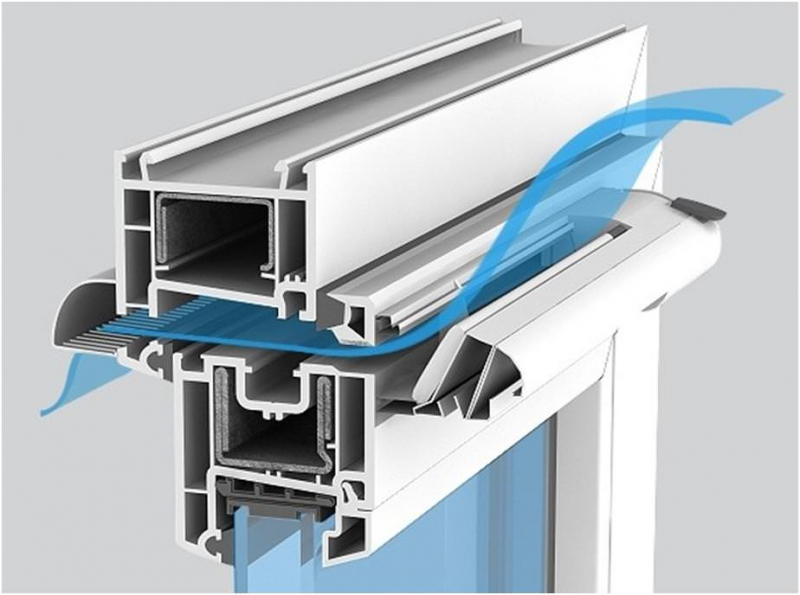

Уличный воздух поступает в воздухозаборное отверстие, перемещается по телескопическому каналу и выходит через форсунки. Далее под действием конвективного потока от радиатора отопления воздух устремляется к потолку и прогревается.

Вообще по строительным правилам установка пластиковых окон в домах, не оснащенных механической вентиляцией, должна сопровождаться модернизацией вентиляции. Например, установкой стенового приточного клапана, с особенностями которой рекомендуем ознакомиться.

Какой клапан выбрать?

Чтоб выбрать оптимальную модель проветривателя для установки на пластиковые окна необходимо определиться со способом его монтажа и типом регулировки. Качество устройства во многом зависит от компании производителя, а эффективность работы от технических характеристик прибора.

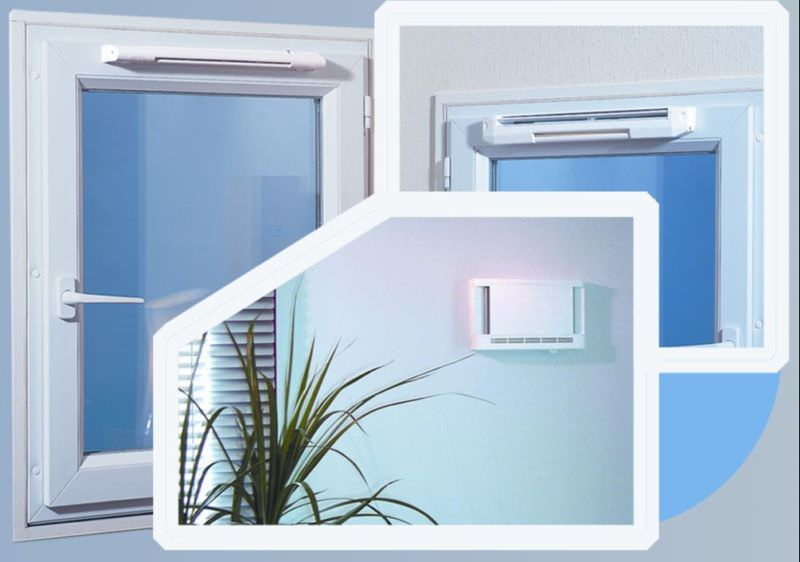

Виды проветривателей по типу конструкции

Приточные клапаны для ПВХ окон по конструктивным особенностям делятся на три основные группы:

Фальцевые модели

Микропроветривание помещения в данном случае осуществляется за счет прорези в раме. Окно можно оборудовать таким приспособлением без демонтажа стеклопакета.

Плюсы фальцевых клапанов:

• доступная стоимость;
• сохранение тепло- и звукоизоляционных качеств окна;
• простота и скорость монтажа;
• возможность автоматизации.

Минус – невысокая пропускная способность (до 5 куб.м/ч). Для увеличения притока воздуха специалисты рекомендуют устанавливать два клапана на одно окно.

Щелевые климатические устройства

Свежий воздух здесь поступает через щель, ширина которой 17-40 см, а высота – 12-16 мм. Клапан имеет впускной и регулирующий блок. Усовершенствованные модели состоят из одного универсального короба.

Достоинства щелевых моделей:

• достаточная пропускная способность (около 20 куб.м/ч);
• защита от внешних факторов;
• возможность установки без снятия стеклопакета.

Недостаток – сложность монтаж двухблочных моделей, требующих фрезеровки оконного блока. Этого минуса лишены более дешевые аналоги. Простые «приточники» обеспечивают поступление воздуха через пространство между створкой и рамой.

Накладные модели клапанов

Такие клапаны по принципу действия схожи с щелевыми моделями. Основной плюс устройства – высокая производительность (до 100 куб.м/ч). «Приточники» размещаются как в глухих, так и открываемых окнах. Однако установка осуществляется до монтажа стеклопакета.

Приборы накладного типа обычно используют в производственных и офисных помещениях, установка в доме или квартире нецелесообразна. Кроме того, такие клапаны пропускают уличный шум и ухудшают теплоизоляцию окна.

Способы управления оконным «приточником»

Зависимо от устройства клапана для пластиковых окон интенсивность приточной вентиляции может быть постоянной или регулироваться. Оптимальных параметров микроклимата получится добиться при помощи проветривателя с возможностью регулирования, которое может быть автоматическим или ручным.

Работа автоматического клапана основывается на одном из принципов:

1. Стабилизация подачи воздуха за счет разницы давлений между помещением и улицы. Владелец задает допустимый диапазон притока воздуха, который поддерживается устройством при различных атмосферных условиях.
2. Регулировка циркуляции воздуха с помощью полиамидного датчика. Проходное сечение клапана увеличивается при избытке влажности, а при достижении оптимальных показателей микроклимата – уменьшается.

Минус автоматических устройств – высокая стоимость. Кроме того, в некоторых моделях невозможно полностью заблокировать проветривание.

Регулировка воздушного потока в механическом устройстве происходит за счет изменения положения задвижки или шторки.

Ручной способ настройки позволяет самостоятельно выбрать время для проветривания помещения. Такой метод более грубый – неосознанно, человек самостоятельно, может допустить возникновение сквозняков и переохлаждение комнаты.

Подбор основных характеристик клапана

При выборе вентиляционного клапана особое внимание надо обратить на следующие параметры:

№1 – Диапазон производительности

Величина показателя зависит от перепада давления на выходе и входе, а также от проходного сечения «приточника». При оценке моделей надо учитывать, что в технических характеристиках пропускная способность всегда указывается с привязкой к разнице давлений.

Совсем не обязательно, что устройство с производительностью 15 куб. м/ч при 10 Па будет пропускать больший поток воздуха, чем аналог с показателем – 12 куб.м/ч при 5 Па.

№2 – Обеспечение шумоизоляции

Большинство металлопластиковых окон имеют показатель звукоизоляции – 30-35 дБ. Приточное устройство должно соответствовать таким характеристикам, чтобы после установки клапана уровень шума в помещении остался прежним.

№3 – Температурный режим эксплуатации

Через вентиляционное устройство наружу выходят водяные пары. Зимой это чревато полным обледенением и выходом оборудования из строя.

В современных системах используется принцип «теплового разрыва» – между металлической внутренней и наружной частью размещается пластиковая вставка.

№4 – Возможность регулировки

Для жилых помещений нежелательно выбирать устройства без возможности контроля воздухообмена. Постоянно возникает необходимость менять интенсивность или полностью перекрывать вентиляционный канал.

Следует помнить, что оконный приточник является лишь дополнением к вентиляционной системе квартиры. Если она не работает, требуется восстановить работоспособность воздуховодов. О том, как проводятся мероприятия по восстановлению, рекомендуем прочесть в предложенной нами статье.

Обзор популярных моделей проветривателей

На рынке представлено достаточно много моделей вентиляционных клапанов от разных производителей. Как и в каждой отрасли, здесь есть свои лидеры: Aereco, Air-Box, Helios, Вентс и Siegenia.

Aereco (Франция) предлагает различные модификации проветривателей. Автоматические клапаны оснащены датчиком V8 и работают по принципу гигрорегулирования. Датчик-привод расположен в стороне от воздушного потока.

Популярные модели Aereco:

• ЕНА2 – выпускается в трех вариациях различной производительности. Материал изготовления – пластик, максимальная пропускная способность модельного ряда – 35 куб. м./ч., звукоизоляция – 37 дБ.
• ЕММ – основное отличие от предыдущих изделий – подвижный наружный блок.
• EMF – отсутствие системы гигрорегулирования. Модель оснащена ручным переключателем режимов.

Air-Box (Россия) выпускает пластиковые «приточники» ручного регулирования. Основное достоинство моделей – простота установки, недостаток – отсутствие автоматического контроля по уровню влажности.

Серии Air-Box:

• Standart – клапан монтируется без фрезировки. Основное предназначение клапана – предотвращение возникновения конденсата на окнах ПВХ. Объем поступающего воздуха – 4,8 куб.м/ч при перепаде давлений в 10 Па, шумоизоляция – 32 дБ.
• Comfort – возможны два способа установки. Врезка проветривателя в раму повышает его производительность с 31 до 42 куб.м/ч. Приточник может использоваться в любых поворотных и поворотно-откидных конструкциях.
• Comfort S – монтируется только на профрезерованные отверстия. Особенность модели – двустороннее направление потока воздуха, обеспечивающее лучшее проветривание помещения. Производительность клапана – 40-42 куб.м/ч.

Renson (Бельгия) выпускает приточную вентиляцию щелевого типа Aerovent. Клапан оснащен фильтром и антимоскитной сеткой. Предусмотрено ручное управление с помощью шнура – эксплуатация осуществляется в двух режимах: «закрыто» и «открыто вверх».

Пример монтажа проветривателя с перфорацией

Клапан под перфорацию желательно монтировать в верхней части окна. Сложность работы заключается в необходимости фрезеровки рамы – здесь не обойтись без специального оборудования и навыков работы с электроинструментом.

Проведение подготовительных работ

Планируя врезку клапана, необходимо учитывать некоторые моменты:

• монтаж вентиляционного устройства лучше выполнять на снятой створке;
• установка проводится в теплое время года;
• при пропиливании отверстия надо работать аккуратно, чтоб не повредить уплотнитель на створке.

Створка снимается с петель, устанавливается в наклонном или вертикальном положении.

Список необходимых инструментов

Для монтажа «приточника» понадобятся:

• электродрель и сверла (диаметр – 5 мм и 10 мм);
• мелкозернистый напильник;
• электролобзик;
• шаблон для разметки отверстий;
• силиконовый герметик.

Подготовить паз получится и без шаблона, однако с ним работать проще. Сделать шаблон можно самостоятельно из фанеры или оргалита.

Поэтапный ход установки и крепления

Весь процесс установки приточного клапана подразделяется на несколько этапов:

Этап 1. Разметка. На вертикальный выступ надеть шаблон и отметить место врезки прибора.

Этап 2. Фрезеровка створки. Сверлом большого диаметра высверлить несколько отверстий в ряд и соединить их при помощи лобзика. Повторить операции на наплаве рамы.

Этап 3. Установка монтажной планки и клапана. Тыльную сторону планки обработать герметиком, приложить деталь к створке и зафиксировать саморезами.

Этап 4. Монтаж козырька. С внешней стороны рамы закрепить защитный козырек саморезами. Стык между деталями обработать герметиком. При установке желательно использовать страховку.

Этап 5. Завершение монтажа. Фурнитурную обвязку установить обратно на место и навесить створку на петли. Выставить на вентиляционном устройстве режим проветривания.

Пример установки клапана без фрезеровки

Монтаж приточной вентиляции без перфорации створки занимает немного времени и не требует особых навыков.

Из инструментов понадобятся:

• канцелярский нож;
• шуруповерт или отвертка;
• линейка.

Необходимые составляющие клапана поставляются в комплекте с «приточником».

Стандартный набор включает:

• клапан;
• один длинный и два коротких уплотнителя;
• заглушки для фиксации устройства;
• саморезы.

Для начала надо определить место размещения клапана и отметить его карандашом. Оптимально – установить прибор по центру створки.

В отмеченных точках острым ножом сделать надрезы и вынуть уплотнитель из паза.

Для установки клапана в открытый паз разместить крепежные дюбеля – один посередине и два по краям. Снять защитную пленку с клеевой ленты и прикрепить прибор в нужном положении.

На раме тоже потребуется заменить уплотнитель на более узкий, чтобы клапан смог пропускать поток воздуха. Внесенные изменения не повлияют на работоспособность створки.

Если установка приточного устройства на пластиковое окно не привела к ожидаемым результатам, вентиляция в квартире требует серьезной модернизации. Рекомендуем ознакомиться со способами регулярного обеспечения квартиры свежим воздухом.

Выводы и полезное видео по теме

Видеоматериалы помогут лучше понять технологию установки разных видов вентиляционных клапанов.

Видео #1. Порядок монтажа щелевого клапана без фрезеровки оконной рамы:

Видео #2. Технология врезки приточного клапана:

Вентиляционные клапаны не заменяют системы кондиционирования, которые освежают и изменяют температурный режим помещения. В то же время, «приточники» – отличная альтернатива открытым форточкам и створкам. Схема монтажа клапана под силу любому домашнему мастеру.

Нам интересно ваше мнение и ваши рассказы о собственноручной установке приточников на пластиковые окна. Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, размещайте фото с приобретенными устройствами или шагами установки.

Виды и лучшие модели приточно-вентиляционных клапанов на пластиковое окно

ПВХ окна защищают помещение от шума, пыли и грязи с улицы. Они хорошо сохраняют тепло, обеспечивая комфортность проживания. Однако такие конструкции не лишены и недостатков. В частности, их полная герметичность препятствует естественной циркуляции воздушных масс. С этой целью, чтобы впустить в помещение чистый воздух, был разработан вентиляционный клапан для пластиковых окон.

Что собой представляет приточный клапан

ПВХ окна долговечны, практичны и полностью герметичны. В этом их положительном качестве заключается и главный недостаток. Такие конструкции, в отличие от устаревших деревянных, не способны обеспечивать поступление свежего воздуха извне и удаление спертого. Конечно, створку можно открыть для проветривания, однако при осадках или зимой это проблематично. Приточный вентиляционный клапан для окон призван устранить эту проблему. Он монтируется на уже поставленное окно.

Конструкция клапана, монтируемого в раму окна:

Воздухозаборник. Это внешний блок. Оснащен козырьком, защищающим от пыли, осадков, насекомых и пуха.

Телескопический рабочий канал воздушного потока. Устанавливается в профиле и фиксируется гильзой.

Выпускная форсунка, простой фильтр и регулировочный механизм. Это внутренние составляющие устройства. Они позволяют менять интенсивность воздушных потоков.

Принцип действия

Вентиляционный клапан представляет собой элемент пассивной вентиляции на окна ПВХ. Для естественной циркуляции воздуха температурный показатель снаружи должен быть ниже +5 градусов. Это создаст разницу давления за окном и в комнате. Кислород через воздухозаборник естественным путем всасывается в помещение.

Аналогичным образом теплый воздух из квартиры выпускается наружу. Однако если температура снаружи повышается, устройство способно работать только принудительно. Далее рассмотрим, как работает приточный клапан на окнах.

Для продуктивной работы потребуется соблюдение следующих условий:

Функционирующая вытяжная вентиляция внутри помещения.

Герметичность входной двери.

Свободный обмен воздушными потоками между помещениями в квартире при распахнутых дверях или через щели (высота от 20 см).

Как выглядит вентиляционный клапан на окнах ПВХ? По своей сути он представляет собой щель в конструкции оконного профиля, оснащенную заслонками.

Обязательно ли ставить клапан на окна

За счет грамотно организованного вентилирования становится возможным создание в помещении комфортного микроклимата. Важно, чтобы в комнату поступал чистый воздух с улицы, а загрязненный, с большим содержанием углекислого газа, удалялся. В домах старого жилого фонда кислород поступал в помещение через щели в деревянных рамах.

ПВХ профили полностью герметичны, поэтому естественная вентиляция невозможна. Именно поэтому их и оснащают клапанами. Без них создание и поддержание комфортного микроклимата невозможно. В результате повышается влажность, которая становится причиной черной плесени. Воздух становится спертым. Находящиеся в помещении люди начинают испытывать кислородное голодание, снижается работоспособность, ухудшается самочувствие.

Конечно, проблему можно решить регулярным проветриванием. Но у данного метода есть свои недостатки:

В помещении при распахнутой створке становится шумно и холодно.

Появляются сквозняки, поскольку потоки воздуха не поддаются регулированию.

Сложность проветривания при осадках и зимой.

Именно поэтому необходима установка приточных клапанов.

Плюсы и минусы устройства

К основным достоинствам оконных вентиляционных клапанов относятся:

Постоянная циркуляция воздуха. В помещение непрерывно поступает кислород.

Сквозняки не появятся. Это особенно важно при установке окон в детскую.

Помогает создать в помещении здоровый микроклимат.

Исключено образование конденсата. Следовательно, грибок и плесень также не появятся.

Возможность регулировать работу устройства.

Не уменьшают площадь светового проема.

Тепло- и шумоизоляционные параметры профиля не снизятся.

Простота монтажа и использования.

К недостаткам окон с вентиляционными клапанами отнесу:

Модели с механическим управлением нуждаются в регулировке. Настройка зависит от погодных условий, числа людей в комнате. Клапан располагается в верхней плоскости створки, поэтому его регулировка сопряжена с некоторым дискомфортом.

Зимой возможно обмерзание.

При отсутствии фильтра способны пропускать пыль, грязь, пух с улицы.

Как выбрать вентиляционный приточный клапан

Чтобы приобрести подходящий вентиляционный приточный клапан, следует учесть множество параметров. Прежде всего, это материал. Клапаны выпускаются не только пластиковыми, но и деревянными, металлическими. Чтобы окно смотрелось гармонично, желательно, чтобы материал устройства совпадал с типом профиля. Например, для алюминиевых конструкций подойдет металлическая модель, для ПВХ – пластиковая.

Затем определитесь с типом регулировки оконного клапана. Ручная стоит дешевле, автоматическая более удобна. Бюджетные варианты такой функцией не оснащены, они могут лишь ограничивать поступление воздуха при сильном ветре.

Дополнительные рекомендации при выборе оконного приточного клапана:

Самыми простыми в монтаже считаются щелевые и фальцевые модели.

Не стоит забывать о шумоизоляции. Чем она лучше, тем тише будет в комнате.

Учитывайте число людей, находящихся в комнате, в которой планируется установка устройства.

Некоторые модели оконных клапанов для притока воздуха почти не заметны на окне, другие бросаются в глаза. Этот параметр также следует учитывать.

Виды клапанов для пластиковых окон

Существует несколько разновидностей клапанов на окно для приточной вентиляции.

Фальцевые

Отличаются недостаточной пропускной способностью (до 5 куб.м/ч), однако хорошо защищают помещение от проникновения звуков с улицы. Для повышения продуктивности рекомендую установку двух клапанов на окно.

К преимуществам таких моделей клапанов для проветривания относятся:

Возможность установки без демонтажа стеклопакета.

Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

Допустим монтаж без снятия стеклопакета.

Сохраняет тепло- и звукоизоляционные характеристики окна.

Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

В центре. Воздух будет поступать по всем направлениям.

Вниз. Поступление масс возможно только в нижнем направлении.

Вверх. Приточный воздух всасывается только вверху.

Закрыто. Воздушные потоки в помещение не поступают.

Накладные

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.

Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.

За счет фильтра защищают помещение от пыли.

Шумоизоляционные параметры недостаточно эффективны.

Хорошая пропускная способность (до 100 куб.м/ч).

Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Варианты управления

Оконный проветриватель может иметь ручной (механический) или автоматический режим открывания. В первом случае, меняя положение шторки, можно стабилизировать мощность воздушного потока. Время для проветривания хозяин определяет самостоятельно. К минусам отнесу возможность сквозняков и вымораживания помещения.

Работа автоматического вентиляционного клапана для пластиковых окон основана на одном из принципов:

Регулировка полиамидным датчиком. При повышенной влажности увеличивается проходное сечение клапана, при пониженной, напротив, сокращается.

Настройка уровня подачи воздуха при помощи разницы давления внутри и снаружи. Диапазон воздушного притока устанавливает владелец.

К недостаткам автоматических клапанов приточной вентиляции отнесу их высокую стоимость. Отдельные модели не дают возможности полной блокировки проветривания.

Технические характеристики

При выборе клапана следует учитывать определенный набор параметров. Прежде всего, это производительность или пропускная способность. Она зависит от проходного сечения и разницы давлений на вдохе/выходе. Поэтому устройство с параметром 15 куб.м/ч при 10 Па вовсе необязательно способно пропускать больше кислорода, нежели вариант 12 куб.м/ч при 5 Па.

Для нормального воздухообмена необходима пропускная способность 20-35 куб.м/ч при 10 Па.

Уровень шумоизоляции для комфортного использования окна – 30-35 Дб. После монтажа приточного клапана показатель не должен существенно меняться. Существуют и шумозащитные окна с вентиляционными клапанами. Они обеспечивают звукоизоляцию от 25 до 40 Дб в режиме притока воздуха. Шумозащитные или акустические устройства в своей конструкции акустический лабиринт, гасящий звуковые волны.

В продаже есть приточный клапан на пластиковые окна с антимоскитной сеткой или фильтром.

Поскольку через отверстия для вентиляции выделяются водяные пары, зимой есть риск обледенения и поломки устройства. Именно поэтому важно учитывать температурный режим использования. Современные системы предполагают так называемый тепловой разрыв. Вставка из пластика монтируется между наружной и внутренней металлической частями.

Наконец, важно учитывать возможность настройки. Для квартир и коттеджей подойдут устройства, не предполагающие контроля мощности поступающих воздушных масс. После монтажа регулируемых вентиляционных клапанов на окна придется постоянно настраивать интенсивность или закрывать канал.

Сравнение с другими системами вентиляции

Для сравнения следует использовать несколько параметров:

Производительность (в кубических метрах, подаваемым за час).

Система воздушных фильтров.

Возможность нагрева воздуха.

Бризеры считаются самыми мощными вариантами приточного вентилирования. Преимущества:

Система очистки воздуха проходит три этапа.

За счет режима рециркуляции возможна очистка воздуха внутри комнаты.

Производительность – 30-140 куб.м/ч.

Уровень шума – 19-47 дБ.

Возможен подогрев воздуха.

Продолжительность монтажа – не более часа, но производить его должны исключительно специалисты. Минус – высокая стоимость.

В целом, вентиляционный клапан для пластиковых окон согласно отзывам, хорошо справляется с возложенными на него функциями. Стоит недорого, однако к числу продвинутых не относится.

Подобное устройство подойдет в следующих случаях:

Дом находится не рядом с промзоной или автомагистралью.

В регионе умеренно холодные зимы.

Количество проживающих в комнате – 1-2 человека.

Если эти условия не соблюдены, стоит подумать о более мощной вентиляции.

Обзор популярных моделей

В таблице особенности популярных моделей клапанов приточной вентиляции.

Два режима: автоматическое или минимальное проветривание. Оснащены гидрорегулятором. Направление воздушного потока – вертикальное или наклонное. Наружный блок подвижен.

Хороший показатель звукоизоляции, гидрорегулятор. Имеются дополнительные аксессуары для защиты от шума.

Три режима работы – минимальный, автоматический, максимальный. Хорошая защита от внешнего шума (до 37 Дб). Изготовлен из ПВХ. Максимальная производительность – до 35 куб.м/ч.

Ручное управление, отсутствие гидрорегулирования.

Хорошо сохраняет тепло и предохраняет от шума. Однако устройство дорогое.

Хорошо защищает от проникновения внешних звуков, скрытый монтаж. При необходимости возможен ремонт. Стоит дешево.

В комплектацию входят антимоскитная сетка и фильтр. Управление механическое, при помощи шнура. Два режима работы – «открыто вверх» и «закрыто». Сделан из алюминия. Производительность – 21 куб.м/ч при давлении 10 Па. Звукоизоляция – 33-42 Дб.

Для монтажа двух клапанов необходимая ширина окна должны быть не менее 50 см. Установка без фрезеровки. Хорошо защищает от появления конденсата. Шумоизоляция – до 32 Дб. Пропускная способность – 4,8 куб.м/ч.

Цена от 500 рублей. Есть два способа установки – стандартная (31 куб.м/ч) и метод с фрезеровкой. Второй предполагает более эффективную работу (48 куб.м/ч). В верхней части створки высверливается вентиляционный клапан. Допускается установка при поворотных и поворотно-откидных механизмах открывания окна.

Монтаж возможен исключительно в заводских условиях на профрезерованные отверстия. Потоки воздуха имеют два направления движения. Производительность – 40-42 куб м/ч.

Отличительная черта моделей клапанов приточного воздуха на окно Aereco – наличие датчика-привода V8, расположенного в стороне от движения воздушных масс.

Российский производитель Air Box предлагает приточные вентиляционные клапаны на окна ПВХ с механической настройкой. Они просты в работе и монтаже. Однако контролировать влажность в автоматическом режиме не позволяют. Наружных блоков нет, устройство расположено внутри рамы.

Модель приточных клапанов Air Box может устанавливаться на глухие пластиковые окна. Речь идет о Comfort-S.

Цены на модели от ведущих производителей

Средняя стоимость приточных вентиляционных клапанов на окна ПВХ в таблице.

Оконные клапаны: Мифы и домыслы вокруг вентиляции

Что такое оконный приточный клапан и действительно ли без него «не дышится» в квартире

Европейский потребитель довольно быстро понял, что краткосрочное распахивание окна не дает желаемого притока свежего воздуха. В ответ на рынок стали поступать различные модели клапанов для установки на окно, которые сейчас миллионами производят десятки европейских стран. Такие клапаны вентиляции на пластиковые окна позволяют обеспечить приток свежего воздуха даже при плотно закрытых створках.

В России клапаны для пластиковых окон (марки «Зигения», «Ренсон», «Аэрэко») появились в конце 90-х, едва ли не одновременно со стеклопакетами. Но если в Европе установку герметичных окон без клапанов уже никто даже не обсуждает — одно без другого как бы невозможно, —то в России до сих пор редкий покупатель понимает принцип работы, назначение и необходимость оконного вентиляционного клапана.

Миф 1: Клапаны — выдумка западных фирм для получения дополнительной прибыли
Во-первых, вентиляционный оконный клапан изобрели еще в позапрошлом веке. В той же википедии легко найти схему приточной вентиляции системы И. Флавицкого, датируемой 1874 годом: там уже оконные приточные клапаны и их установка обязательны, а воздух рекомендовано подавать как можно ближе к потолку — чтобы не вызвать сквозняк.

Во-вторых, советских строителей бесплатных квартир в 60-е годы прошлого века трудно заподозрить в желании «получить дополнительную прибыль». Тем не менее, даже при наличии щелей в окнах, в квартирах делалась установка дополнительных устройств для поступления свежего воздуха.

СМОТРИТЕ ТАКЖЕ…
Схемы и дополнительную техническую информацию в статье

Наконец, идеологом систем приточной оконной вентиляции в Европе является «Институт оконной техники» в г. Розенхайм (Германия), представивший в 2009 году рекомендации по клапанам для пластиковых окон и не только. Да, среди составителей — ведущие европейские производители оконных профилей, фурнитуры и вентиляционного оборудования. Однако это не умаляет значения созданных нормативов.

Миф №2: Вентиляционые клапаны не нужны — со всеми задачами проветривания справятся «гребенка» на створке и режим «щелевого проветривания»
Одно другое не отменяет. Клапан вентиляционный для пластиковых окон — это возможная альтернатива щелевому проветриванию. Вы получаете свежий воздух даже тогда, когда нет возможности открыть окно: прямо под ним стоит кровать (нельзя открыть окно зимой) или же под окном шумно. Не забываем также про фактор безопасности при проветривании (проникновение воров и выпадение детей из окон).

На фото: Где устанавливаются оконные клапаны приточной вентиляции
1 – в монтажном шве в верхней части окна,
2 – в профиле коробки (рамы),
3 – в профиле горизонтального импоста,
4 – в профиле оконной створки,
5 – в притворе рама (импост)-створка,
6 – с щели между стеклопакетом и оконным профилем.
7 и 8 на схеме — это уже не оконные клапаны, а стеновые.

Правило простое: холодный воздух должен поступать в помещение как можно ближе к потолку, чтобы успеть затормозить и прогреться до контакта с людьми в помещении. Если поступление холодного воздуха планируется под подоконником, необходимо использовать тепло от прибора отопления (9) для его подогрева.

На фото: оконный вентиляционный клапан ЕНА2 фирмы «Аэрэко»

Как выбрать оконный клапан
Чтобы разобраться в обилии оконных клапанов на рынке и понять, почему они все такие разные, важно отталкиваться от места их установки на окне (местонахождения воздушного канала).

1. В щель между створкой и коробкой
В пластиковых окнах в закрытом положении между торцом створки и торцом коробки всегда есть щель около 12 мм — некоторые производители оконных клапанов используют именно ее — чтобы при их установке не трогать внутренний металлический усилительный профиль, а обойтись только фрезеровкой щелей в наплавах створки и коробки.

На фото: оконный клапан приточной вентиляции Аэромат-80 от Siegenia-Aubi 1000

2. На оконную створку
Оконный клапан приточной вентиляции может представлять из себя коробку с заслонкой и звукопоглощающим материалом внутри, устанавливаемую между торцом стеклопакета и оконным профилем. На рынке таких конструкций довольно много, как импортного, так и российского производства. В качестве примера — клапан для окон «Аэромат-80» фирмы Siegenia-Aubi.

Установка клапана на пластиковое окно требует учесть следующее:

• как вы будете чистить внутренность клапана от накапливающейся со временем пыли (своими силами или вызывать мастеров;
• достанете ли вы до ручки открывания или вам потребуется дистанционное управление (шнурок или штанга);
• такие клапаны занимают часть светового проема, поэтому освещенность в помещении снизится.

На фото: здесь и далее — схемы «Института оконной техники» в г. Розенхайм (Германия)

3. В притвор окна
Встречаются оконные клапаны, устанавливаемые в притвор рамы-створки ПВХ окон — их можно установить и на воздушном канале в самом профиле из ПВХ или «теплого алюминия» (с использованием специальных изолированных тубусов для прохода воздуха), а также в деревянных «евроокнах».

4. Поверх окна в монтажный шов
Есть оконные клапаны, установка которых происходит на верх окна, в запененный монтажный шов. С одной стороны, такие клапаны не затрагивают оконную конструкцию, с другой — поставить их можно только одновременно с окном в момент его установки. Если окно уже стоит, для установки клапана для окна такого вида само окно придется демонтировать.

Пример подобных моделей — немецкий оконный клапан приточной вентиляции «Климабокс», который долго продвигала фирма КБЕ. Во многом из-за него появились мифы о недостаточной пропускной способности клапанов вообще (около 5 куб.м воздуха в час) и их тотальном промерзании зимой. Действительно, в этой конструкции были просчеты, и она ушла с российского рынка из-за рекламаций по промерзанию.

Миф о малой производительности оконных клапанов, якобы не позволяющей организовать нормативный воздухообмен (обойтись без традиционного проветривания), базируется на характеристиках конкретно этого клапана. Но всегда можно установить не один, а 2-3 оконных клапана с производительностью по 30-40 куб.м/час или найти на рынке клапаны с производительностью на уровне 100 куб.м/час. То есть обеспечить воздухообмен в помещении любой (!) площади.

Миф №3: Из оконных клапанов дует
На самом деле, поступление струи холодного воздуха внутрь помещения еще не означает, что около окна будет некомфортно. Ощущение возникнет, если зимой просто приоткрыть створку, и холодный воздух будет втекать с уровня подоконника. Если же воздух из высоко расположенного оконного клапана направляется в подпотолочное пространство, он достаточно быстро тормозится (на пролете около 1 метра) и нагревается за счет перемешивания с теплым воздухом под потолком.

На рисунке показаны результаты натурных испытаний клапана для окна ЕММ фирмы «Аэреко» зимой в Сибири. Изотерма +20 градусов находится высоко над уровнем пола, а зона пониженной температуры наблюдается только вблизи от клапана.

Миф №4: Холодный, более тяжелый воздух сразу сваливается из клапана вниз
В действительности он сваливается вниз при поступлении на малой скорости через «дыру» большой площади (из приоткрытой створки). Из клапана струя воздуха со скоростью 2-3 м/сек по инерции втекает в подпотолочное пространство, не успевая никуда свалиться — это видно на рисунке.

Миф 5. Оконные клапаны — не для России, зимой они промерзают
Звучит угрожающе, но на самом деле не все так печально. Оконные клапаны достаточно широко используются в той же Финляндии с достаточно сильными морозами зимой. В Москве такие морозы редкость: средняя температура воздуха у нас на уровне -10 градусов Цельсия.

В плане промерзания (появления на корпусе клапана инея или наледи) климат страны-производителя клапанов не имеет никакого значения. Это больше аэродинамическая проблема — появление застойных зон около корпуса клапана, а не теплотехническая. Появится ли зимой на клапане иней или нет, процентов на 10 зависит от конструкции клапанов и на 90% — от ситуации в помещении. Действительно, в начале 90-х годов несколько моделей немецких клапанов не прошли испытания российскими морозами из-за конструктивных просчетов. Но большинство отлично функционируют зимой при соблюдении простых условий эксплуатации.

Почему так важен приточный клапан на пластиковом окне?

Вентиляционный клапан для пластиковых окон служит регуляцией оптимального микроклимата в комнате, а также убирает конденсат на стеклопакетахВентиляционный клапан для пластиковых окон не только служит регуляцией оптимального микроклимата в комнате, он ещё и убирает конденсат на стеклопакетах. Любой приточный клапан должен выполнять строго две этих функции, если инструкция на упаковке или даже сам продавец уверяет, что вещь предназначена только для одной функции – купить оконный клапан в другом месте.

Оконные клапаны – что это такое

Климатический или приточный клапан устанавливается на верхнюю створку ПВХ окна, положение – горизонтальное. Хотя помимо такой привычной установки возможна и установка в оконный профиль, стык между стенкой и блоком окна, промежуток между рамой и створкой.

Подобные клапаны просто находка, ведь раньше проветривание осуществлялось просто, а с приходом пластиковых окон в наш быт, старые методы не срабатывают. Вентиляционный клапан – это регулярное проветривание, которое к тому же, регулируется автоматически.

Получается, что климатический клапан обесценивает процесс проветривания, он попросту не будет нужен. К тому же данный клапан защищает от шума и пыли, сквозняков и различных насекомых – негативных факторов, которых трудно избежать при обычном проветривании.

И самое главное – комната проветривается без потерь тепла.

Оконный клапан приточной вентиляции является вытяжным устройством, устанавливаемым горизонтально в верхней части окна

Вентиляция на пластиковые окна – виды

Принято выделять три основных вида клапанов на окна ПВХ. Учитывая то, что конкретных моделей и вариаций на рынке ещё больше.

Виды клапанов:

• Щелевые приточные клапаны. В данном случае канал передачи – щель, ее высота может достигать 16 мм. С наружной стороны она закрыта впускным блоком, благодаря чему устройству не страшны ни осадки, ни насекомые. С внутренней стороны щель закрыта регулирующим блоком. Такой клапан устанавливают в верхнем бруске створки, можно и в горизонтальном импосте. Данный вид клапанов хорош тем, что имеет высокую пропускную способность и его можно установить без демонтажа.
• Фальцевые приточные клапаны. Пожалуй, самый бюджетный вариант для ПВХ окна. Воздух в комнату подается через маленькие вырезы в притворе. Окна можно и не демонтировать, чтобы установить фальцевые клапаны. В качестве звукоизолятора данный вид клапана также неплох. А вот пропускная способность не так высока, как у тех же щелевых приточных клапанов.
• Накладные вентиляционные клапаны. Эти клапаны обладают самой лучшей пропускной способностью, но без недостатков и в этой конструкции не обошлось. Размер рамы и оконного проема корректируется в соответствии с клапаном. Поэтому на уже установленный стеклопакет накладной клапан не поставишь.

Последний вид клапанов чаще применяется на производстве, а вот в квартирах и домах их практически не встретишь.

На данный момент различают несколько видов вентиляционных клапанов, которые отличаются по ряду признаков

Как установить климатический клапан для пластиковых окон

Процесс самой установки не сложный, но инструкцию на упаковке прочитайте обязательно, даже если вам кажется, что все очевидно.

Уберите все с окон. Из инструментов понадобятся лишь отвертка и канцелярский нож.

Установка клапана проводится так:

• Откройте окно, приточный клапан приложите к месту, где он будет установлен.
• По внешним краям клапана сделайте надрезы на уплотнительной резинке.
• Уберите с уплотнителя кусок, который вырезали.
• Закладные крепежные дюбеля установите в месте крепления саморезов. Дюбеля помогут прикрепить клапан к створке, для этого понадобятся три самореза.
• Между теми местами, где клапан фиксируется, нужно установить два резиновых уплотнителя (они идут в комплекте).
• Уплотнитель на профиле рамы, что получается напротив клапана, нужно убрать – вместо него установится уплотнитель из комплекта.

Вот и все! Обычно устройства оснащены подробными инструкциями, зачастую с иллюстрациями.

Окна пластиковые с вентиляцией – режимы управления

Управлять приточным клапаном можно вручную, но и автоматический режим очень удобен. Более того – автоматический режим управления обычно дополнен датчиком гигрорегулирования.

Ручное управление иногда чревато тем, что человек, сам того не желая, может допустить переохлаждение в комнате.

Автоматическая регулировка таких сбоев не допускает – когда уменьшается влажность, уменьшается и материал, и наоборот – влажность увеличивается, материал также.

В случае необходимости можно совместить ручной и автоматический режим управления приточным клапаном, установив комбинированную систему управления

Уход за вентиляционным клапаном

Два раза в год клапан нужно чистить от пыли. Насколько загрязнен воздух, настолько и велико количество пыли и грязи, оседающих на клапане.

Пыль на решетке наружного козырька легко убирается пылесосом, а поверхность корпуса просто протрите влажной тканью.

А вот проточная вода, химические средства чистки запрещены. Для того, чтобы приточный клапан хорошо работал, не разбирайте самостоятельно его корпус, не регулируйте его.

В случае если в комнате, рядом с окном ведутся какие-то ремонтные работы, корпус клапана прикройте. Это защитит его от пыли.

Вентиляционный клапан на ПВХ-окно – полезное приобретение, которое позволит без проветривания поддерживать должный микроклимат в комнате. Это устройство просто устанавливается, чаще всего управляется автоматически, и служит достаточно долго при правильном использовании.

Уход за вентиляционным клапаном заключается в периодической чистке и зависит, в основном, от уровня загрязненности наружного воздуха

Принцип работы приточного оконного клапана (видео)

Приточный клапан на пластиковые окна – что это такое, устройство, принцип работы, плюсы и минусы

Такое усовершенствование, как приточный клапан на пластиковые окна, известно немногим. Нередко установка герметичных стеклопакетов влечет за собой ухудшение микроклимата в жилище: влажность повышается, чувствуется недостаток кислорода, спертость воздуха. Небольшое дополнение поможет исправить ситуацию.

Что такое приточный клапан на пластиковые окна?

Проблему можно легко решить, используя вентиляционный клапан для пластиковых окон. Это устройство обеспечивает естественное проветривание помещения. Воздухообмен нормализуется без возникновения сквозняков и обильных теплопотерь, как это случается в ситуации с открытием створок. Циркуляции воздуха сквозь отверстия хватит, чтобы поддержать в помещении приятный микроклимат и оптимальный показатель влажности.

Приточный клапан на пластиковые окна – устройство

Дополнительный проветриватель встраивается в стеклопакет, образует узкую щель, сквозь которую воздух непрерывно просачивается в помещение в необходимом объеме и стабилизирует воздухообмен. Его конструкция зачастую состоит из основных элементов:

1. Воздухозаборник. Его предназначение – прием чистой струи с улицы. Элемент расположен за пределами помещения снаружи рамы.
2. Козырек для воздухозаборника. Защищает отверстия от попадания осадков, грязи, пыли.
3. Телескопический канал. По нему воздух просачивается внутрь жилища. Представляет собой трубочку, которая фрезеруется в корпус рамы и фиксируется гильзой.
4. Внутренний узел. Нужен для запуска струи в комнату. Он монтируется к внутренней части рамы, складывается из выпускной форсунки, регулятора и фильтрующего элемента.

Дополнительный клапан приточной вентиляции может идти в комплекте с окном или устанавливаться отдельно. Принцип его работы заключается в том, что свежий воздух с улицы засасывается в помещение, а теплые массы и углекислый газ выдавливаются наружу через вентиляционные отводы под действием разницы давления. Такая циркуляция потоков считается пассивной.

Естественная работа приточного клапана на пластиковых окнах происходит лишь при внешней температуре воздуха не выше +5°С. В более жарких условиях перепада давления не возникает. Тогда клапан может функционировать только принудительно, но практически необходимость в нем понижается – можно просто приоткрыть окно без нарушения комфорта в помещении.

Приточный клапан на пластиковые окна – характеристики

Выбирая приточный клапан на ПВХ окна, надо заострить внимание на важные параметры:

1. Максимальная производительность. Зависит от количества проживающих людей – норма 30 м³ на человека.
2. Шумоизоляция – 30-35 дБ считается нормальной.
3. Материал. Выбирают, который больше приглянется – пластик, дерево, металл.
4. Эстетика. Можно выбрать устройство скрытой установки, его не видно после монтажа.

Приточный клапан на окна – плюсы и минусы

Достоинства вентиляционного клапана:

1. Если приточный клапан на пластиковые окна монтируется напрямую в раму, то объем света не меняется.
2. Обеспечивает постоянную подачу воздуха в помещение в объеме, нужном для создания приятного микроклимата.
3. За счет свежего воздуха снизится влажность в помещении.
4. Зимой можно отказаться от открытия створок, которое приводит к сквознякам и теплопотерям.
5. Монтаж простой и быстрый.
6. Работу проветривателя можно регулировать самостоятельно либо автоматически.

Вентиляционный клапан имеет незначительные минусы:

1. Шумоизолирующие свойства изделий ПВХ хоть и незначительно, но снижаются.
2. В сильную стужу (от -25°С) в верхней зоне клапана может образоваться иней.
3. Хороший клапан обойдется недешево, особенно модель с автоматической регуляцией.
4. Иногда для обеспечения подачи чистого воздуха в нужном объеме приходится покупать несколько устройств.

Виды приточных клапанов на пластиковых окнах

Вентиляционные клапаны для ПВХ по конструкции делятся на три группы:

1. Фальцевый приточный клапан на пластиковые окна. Недорогой вариант, и микропроветривание производится за счет прорези в раме. Окно легко оборудовать таким устройством без демонтажа стеклопакета. Минус – невысокая пропускная способность.

Оконный приточник может иметь разное регулирование:

1. Автоматический приточный клапан на пластиковые окна. Регулировка циркуляции воздуха производится с помощью датчика-гигрометра. При избытке влажности проходное сечение проветривателя увеличивается, при создании оптимального микроклимата – уменьшается.
2. Ручной способ настройки позволит самостоятельно выбрать период для проветривания. Такой метод немного грубее – неосознанно человек может допустить переохлаждение комнаты.

Как выбрать приточный клапан на пластиковые окна?

Критерии отбора приточного клапана:

1. Эффективность работы – определяется количеством человек, проживающих в помещении.
2. Чтобы в холодную пору вентиляционный клапан для пластикового окна не обледенел, в устройстве должен быть тепловой разрыв – пластиковая вставка между внутренней и внешней поверхностью корпуса.
3. Определиться с типом конструкции – щелевой и фальцевый вариант можно установить после монтажа окна, накладной – до всех работ.
4. Выбрать способ управления – автоматика предпочтительнее, но стоит дороже.
5. Можно купить приточный клапан на пластиковые окна с фильтром. В нем дополнительно на внешнюю часть рамы крепится козырек. Воздух, входящий с улицы, дополнительно очищается от пыли, пуха, сажи, золы, пыльцы растений.

Приточный клапан на пластиковые окна с подогревом

Существуют также приточные клапаны вентиляции на пластиковые окна с подогревом. Данный тип вентиляции особенно важен в холодную пору года, способствует утеплению воздуха, проникающего в помещение. В таком клапане используется принцип рекуперации тепла. В специальных моделях наружный воздух, обходя в межфальцевом пространстве границы створки, преодолевает дистанцию до 1,5 м и успевает прогреться на несколько градусов, снижая теплопотери.

Установка приточного клапана на пластиковое окно

Самостоятельная установка приточных клапанов на пластиковые окна производится за считанные минуты. Для этого понадобится канцелярский нож, клапан, крепежные элементы, уплотнители, саморезы и дрель. Порядок работы:

1. На оконной створке отрезать уплотнитель, для этого использовать клапан как шаблон.
2. В точках крепления зафиксировать три крепежных дюбеля – два по краям и один посередине.
3. С уплотнителя нужно снять защитную пленку.
4. Клапан устанавливают на створку и фиксируют саморезами.
5. Вместо штатного уплотнителя устанавливаются два коротких кусочка, которые идут в комплекте.
6. На внешней части рамы вырезается уплотнитель шириной под клапан.
7. Взамен удаленного уплотнителя вставляют тот, который есть в комплекте – он более узкий и обеспечит подачу свежей струи в помещение.
8. Клапан приточного воздуха на пластиковые окна готов к работе.

Приточный клапан на пластиковые окна – регулировка

Вентиляционный оконный клапан оснащен встроенным регулятором, который позволяет менять интенсивность и направленность воздушного потока для формирования комфортного микроклимата. Распределение воздушных потоков при разных его положениях:

1. Позиция «открыто» (центр). Воздух струится во всех направлениях.
2. Позиция «открыто вниз». Воздух поступает в нижнем направлении.
3. Позиция «открыто вверх». Воздух поступает в верхнем направлении.
4. Позиция «закрыто». Воздух в жилище не поступает.

Приточный клапан на пластиковые окна – демонтаж

Современный вентиляционный клапан для окна почистить от скопления пыли так же просто, как и установить. Для этого его не нужно демонтировать или снимать. Пыль с него удобно очищать с помощью бытового пылесоса или влажной салфетки, попросту протирая поверхность. Вентиляционный клапан нужно приводить в порядок дважды в год. Если модель с фильтром, то его замену проводят тоже без демонтажа – старый фильтрующий элемент следует достать из козырька, который закреплен на внешней стороне рамы, а новый – вставить.

Особенности приточного клапана на пластиковое окно

Популярность пластиковых окон обусловлена их герметичностью, отличной шумо- и теплоизоляцией. Эти качества очень важны для подержания в помещении комфортной температуры и создания благоприятной обстановки для работы и отдыха. Но вместе с этим, пластиковые окна могут стать причиной образования конденсата, который приводит к увеличению влажности в комнатах. Это в свою очередь негативно сказывается на здоровье людей и долговечности отделочных материалов. Оптимальным решением данной проблемы станет установка приточного клапана на пластиковые окна.

Назначение и эффективность приточного клапана

Установка пластикового окна ухудшает естественную циркуляцию воздуха. В помещение поступает недостаточно кислорода, а углекислому газу и парам влаги некуда выйти, что приводит к:

• образованию конденсата на окнах и откосах;
• росту плесени;
• появлению неприятных запахов;
• развитию заболеваний дыхательной системы.

Установка приточного клапана на окно помогает проветривать помещение без образования сквозняков и сильных теплопотерь, как бывает в случае с открытыми створками. Циркуляции воздуха через отверстия этого устройства достаточно, чтобы поддержать в жилом или офисном пространстве благоприятный микроклимат и оптимальный уровень влажности.

Благодаря оконному клапану ПВХ конструкции проявляют себя максимально эффективно. Тепло из помещений не будет уходить сквозь щели, но при этом воздух всегда будет оставаться чистым и свежим.

Существует несколько важных условий, при которых можно рассчитывать на положительный результат от работы оконного приточного клапана:

• исправно функционирующая вытяжка;
• температура воздуха на улице не выше +5ͦС;
• между помещениями должен присутствовать естественный воздухообмен, который возможен при открытых дверях или при наличии промежутка от пола до нижнего края полотна не менее 1 см;
• входная дверь герметична.

Конструкция приточного клапана

Наиболее популярные в быту приточные клапаны на пластиковые окна из следующих элементов:

• Воздухозаборник. Исходя из названия становится ясно, что функция этого узла – прием чистого воздуха с улицы. Он располагается за пределами помещения с наружной стороны пластиковой рамы;
• Козырек для воздухозаборника. Необходим для того, чтобы в отверстия этого элемента не попадали осадки, грязь и пыль;
• Телескопический канал, по которому воздух проникает внутрь помещения. Представляет собой трубку, которая фрезеруется в пластиковый корпус окна и фиксируется специальной гильзой;
• Внутренний узел, который необходим для запуска воздуха в помещение. Он комплектуется выпускной форсункой, фильтрующим элементом, регулятором. Монтируется с внутренней стороны рамы.

Как работает приточный клапан

Принцип работы, устроенного по такой схеме оконного клапана, заключается в том, что чистый уличный воздух засасывается в помещение, а углекислый газ и теплый воздух выдавливаются из него через вентиляционные отверстия под воздействием разниц давления. Именно поэтому естественная работа вентиляционного клапана для пластиковых окон возможна только при температуре воздуха на улице не выше +5ͦС. При более высоких показателях необходимая разница в давлении не возникает, поэтому клапан на окно функционирует только принудительно. Да и необходимость в нем снижается, так как можно просто открыть окно без ущерба комфорту в помещении.

Особенности монтажа

Эффективность работы вентиляционного клапана для пластиковых окон также зависит от грамотно выполненной установки. Монтаж совсем не сложный, но все же он требует проведения четких манипуляций. Например, схема установки щелевого клапана вентиляции на пластиковые окна выглядит следующим образом:

• удаление кусочка уплотнителя на раме и створке окна, в том месте, где будет фиксироваться агрегат;
• приклеивание нового, более тонкого уплотнителя;
• фиксация самого клапана поверх нового уплотнителя.

Также оконный приточный клапан можно установить другим образом. Из рамы достается старый стеклопакет и на его место устанавливается новый элемент меньшего размера. Образовавшуюся щель заполняет приточная вентиляция для пластиковых окон. Этот метод более затратный и уместен, когда возникает необходимость в замене всей оконной конструкции или только стеклопакетов.

Особенности, достоинства и недостатки приточных вентиляционных устройств

Изучив вышеизложенную информацию, можно сделать вывод об особенностях, плюсах и минусах клапана проветривания для пластиковых окон.

Из достоинств пользователи и специалисты выделяют следующие качества:

• если установка приточного клапана на окно осуществляется непосредственно в раму, то количество солнечного света, проникающего в помещение, остается неизменным;
• клапан обеспечивает постоянный приток свежего воздуха в том объеме, который необходим для поддержания благоприятного микроклимата в жилом, офисном и другом пространстве;
• излишняя влажность снижается за счет равномерного поступления в помещение сухого свежего воздуха;
• в зимнее время можно отказаться от проветривания при помощи открытых окон, что исключит появление сквозняков и снизит теплопотери;
• устройство работает беззвучно и не пропускает в помещение шум с улицы;
• работу клапана на окно можно регулировать самостоятельно или автоматически;
• монтаж клапана на окно ПВХ под силу даже людям без должного опыта, он прост и не отнимает много времени;
• Легкостью отличается и процесс эксплуатации, чтобы использовать клапан не нужно читать инструкцию или изучать дополнительную информацию.

Существуют у клапана на пластиковое окно и незначительные минусы:

• шумоизолирующие свойства конструкций ПВХ хоть и незначительно, но все же снижаются;
• хороший клапан на окна для вентиляции обойдется недешево, особенно если выбрать модель с автоматическим регулятором;
• иногда установки одного клапана на окно ПВХ недостаточно для обеспечения притока чистого воздуха в нужном объеме, поэтому для эффективности системы придется покупать и устанавливать несколько таких устройств;
• в сильные морозы от – 25ͦС возможно образование инея в верхней части клапана.

Сравнительная таблица двух способов вентилирования помещения.

Проветривание при помощи открытой створки

Проветривание происходит без образования сквозняков, теплопотерь и снижения шумоизоляции

Зимой в помещении сразу становится холодно, тепло уходит в открытые створки и слышен весь шум с улицы

Во время проветривания не нужно переживать, что недоброжелатель проникнет в окно.

Дополнительная возможность незаконного проникновения для злоумышленников. Таким образом проветривать помещение можно только при личном присутствии.

Приточная вентиляция для пластиковых окон работает непрерывно, поэтому все недостатки конструкций ПВХ сводятся к нулю. В помещении всегда присутствует свежий и чистый воздух, отсутствует конденсат на окнах.

В зимнее время эффективность от обычного проветривания очень мала, так как свежий воздух поступает в помещение не постоянно, а этого недостаточно для поддержания здорового микроклимата.

Мнение о приточных вентиляционных клапанах можно составить на основании вышеперечисленных особенностей и таблицы, в которой этот агрегат сравнивается с традиционным способом проветривания по трем важным потребительским параметрам.

Разновидности приточных клапанов

Современные производители предлагают большой выбор вентиляционных клапанов на окна ПВХ. Их можно разделить на несколько категорий на основании таких критериев, как:

• материал изготовления;
• способ регулировки воздушного потока;
• способ поступления воздуха в помещение.

В первой группе выделяют пластиковые, металлические или деревянные клапаны на окно для приточной вентиляции. По способу управления такие агрегаты бывают механические и автоматические. В первых образцах приток свежего воздуха нужно регулировать самостоятельно при помощи специальной шторки. Сделать это не так уж просто, придется поэкспериментировать с уровнем открытия и закрытия завесы. Автоматические модели клапанов на пластиковое окно просты в управлении, их не нужно настраивать и регулировать. Устройство самостоятельно откроет вентиляционные отверстия, когда в помещении будет достигнут предельный уровень рекомендуемой влажности.

По способу поступления свежего воздуха в помещение выделяют клапаны на окна ПВХ:

• Фальцевые. Самый доступный вариант, но характеризуется низкой пропускной способностью. Холодный воздух проникает в помещение через отверстия, вырезанные в раме. Звукоизоляция остается на высоком уровне, монтаж осуществляется быстро и без серьезных вмешательств в конструкцию окна;
• Щелевые. Наиболее распространенные модели. вентиляция происходит за счет движения воздуха сквозь специальный канал, который проходит в раме окна. Имеет воздухозаборник и регулирующий узел. Также устанавливается без демонтажа окна, обладает высокой пропускной способностью;
• Накладные. Такие клапаны проветривания для пластиковых окон применяют чаще всего в производственных помещениях. Это обосновано высокой эффективностью в плане вентиляции и снижением уровня тепло- и шумоизоляции. Для его установки требуется демонтаж оконной конструкции.

Как выбрать подходящий приточный клапан

При выборе вентиляционного клапана на окна ПВХ необходимо учитывать ряд технических характеристик устройства и бюджет на покупку. Хороший агрегат должен работать на приток воздуха в объеме не менее 30м3/час из расчета на одного человека. Также он должен обеспечивать в помещении минимальный уровень шума в пределах 35 дБ. Комфорт в процессе эксплуатации зависит во многом от способа регулировки потока воздуха. Автоматический клапан на окна ПВХ в этом плане более удобен.

Такие устройства выпускают бренды из Германии, Польши, Британии и России. Более дорогими и технически сложными являются импортные клапаны на окна для вентиляции. Российские же заводы предлагают доступные образцы как механические, так и автоматические. Поэтому если есть цель сэкономить – присмотритесь к отечественным маркам.

Где купить качественный приточный клапан

Если вы решили купить клапан на окно для приточной вентиляции, определись примерно с моделью и бюджетом, но не знаете, где его приобрести, то мы предлагаем изучить ассортимент нашего интернет-магазина. В каталоге представлены устройства от ведущих отечественных и зарубежных брендов с подробным описанием и актуальными ценами. Мы работаем с покупателями из Москвы и регионов, готовы предоставить каждому клиенту профессиональную консультацию и предложить на выбор удобные способы оплаты заказанного товара.
