Особенности и монтаж инфракрасного стержневого теплого пола

Стержневой инфракрасный теплый пол – описание системы, производители, цены и правила монтажа конструкции

Карбоновый теплый пол представляет собой специальную стержневую конструкцию, которая предназначается для обогрева комнаты инфракрасными лучами. При этом особенностью нагрева является то, что тепло отдается не воздуху, а окружающим предметам.

Устройство, принцип работы и свойства карбонового теплого пола

Система состоит из большого количества карбоновых стержней, которые силовым проводом соединяются в легко гнущиеся маты. Ширина такого «ковра» составляет около 80 см. Внутри мата находятся нагревательные элементы, шаг между которыми составляет 10 см. Самая большая длина такого «ковра» не превышает 25 м.

По внешнему виду устройство похоже на веревочную лестницу. Внутри стержней есть серебро, карбон, медь. Второй материал является основным, так как именно он выделяет тепло при подаче напряжения.

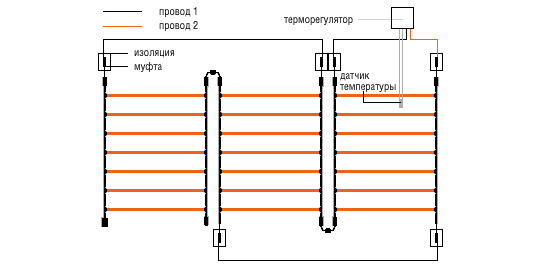

Устройство и схема подключения системы

В состав изделия также входит терморегулятор и датчик для фиксации температуры. Одним из свойств инфракрасного пола стержневого типа является возможность саморегуляции. Что касается принципа работы, то он прост и похож на действе пленочной конструкции. Стержневой теплый пол производит инфракрасные лучи, которые хорошо прогревают напольное покрытие. При этом расходуется совсем мало электрической энергии – 70-160 Вт. Благодаря параллельному соединению конструкция может работать даже после повреждения одного или нескольких нагревательных элементов.

Преимущества и недостатки стержневой конструкции

Карбоновый теплый пол обладает таким достоинствами:

• Возможность совмещения с любым напольным покрытием.
• Экологическая, а также пожарная безопасность.
• Небольшой вес, поэтому сильной нагрузки на плиты перекрытия не будет.
• Есть возможность укладки изделия в помещениях с нестандартной, сложной планировкой.
• Монтаж в комнатах с повышенным уровнем влажности.
• Возможность саморегуляции.
• Экономия электроэнергии, а значит, и средств.

Однако карбоновый теплый пол обладает и некоторыми недостатками:

• Так как изделие предназначено для стационарной укладки, для его ремонта придется вскрывать напольное покрытие.
• Достаточно высокая стоимость. Пленочный инфракрасный пол стоит немного дешевле, является более удобным для укладки.
• Для увеличения теплоотдачи нельзя применять подложку с фольгированной поверхностью. Рекомендуются материалы с металлизированным верхним слоем.
• Если покрытие намокло, то система не будет работать до тех пор, пока оно полностью не высохнет.
• Недолгий срок эксплуатации (от 3 до 10 лет).

Производители и выбор напольного покрытия

Самыми популярными производителями изделия являются корейские компании. Наиболее распространенными системами являются «Unimat Rail» и «Unimat Boost». Первый можно монтировать под тонкую стяжку или плиточное напольное покрытие в слой клея. Он прост в использовании и монтаже. Второй тип стержневого инфракрасного пола характеризуется меньшим расстоянием между нагревательными элементами. Именно поэтому его можно стелить на балконах, в помещениях, под которыми размещен подвал. Цена на изделие начинается от 2000 руб. за пог. м.

Еще одним производителем подобных конструкций является фирма «Felix LTD». Его стоимость начинается от 1500 руб. за пог. м. Однако в этом случае некоторые комплектующие вам придется покупать отдельно.

На фото процесс монтажа стержневого теплого пола в слой плиточного клея

Что касается напольного покрытия, то карбоновый теплый пол лучше всего укладывать под плитку. Однако во время облицовки кафелем необходимо применять специальный клей, предназначенный для полов с подогревом. Толщина слоя клеящего вещества составляет 2 см.

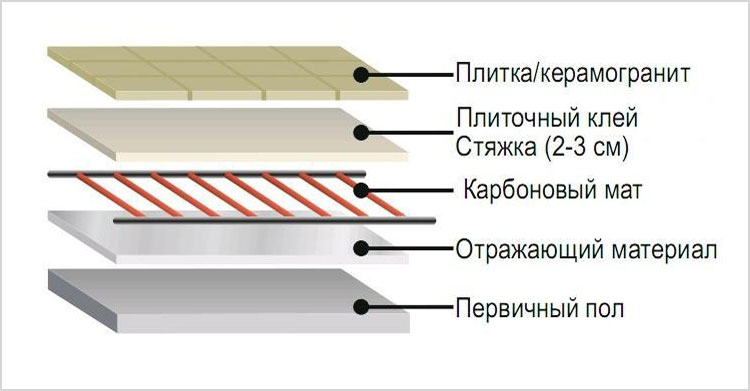

Варианты укладки стержневого пола под различные напольные покрытия

Что необходимо для монтажа?

Для того чтобы правильно монтировать стержневой теплый пол, необходимо собрать все приспособления и материалы. Итак, вам потребуется:

1. Подложка, которая будет направлять тепло вверх. Учтите, что фольгированные материалы использовать не рекомендуется.
2. Несколько термоусадочных трубок с толстыми стенками, гильзы.
3. По две термоусадочные трубки с толстыми стенками для каждой полосы. Они используются для изоляции концов.
4. Терморегулятор.
5. Гофрированная трубка с заглушкой и зондом. В нее будет вставляться термодатчик.
6. Соединительный провод. Учтите, что он должен быть оборудован двойной изоляцией.
7. Щипцы (благодаря им вы сможете удалить часть изоляции с проводов).
8. Кусачки.
9. Обжимные клещи.
10. Ножницы и нож.
11. Отвертка.
12. Строительный скотч.
13. Специальный строительный фен для прогрева термоусадочных трубок.

Особенности монтажа и подключения стержневого теплого пола

Инфракрасный пол из стержней можно стелить собственноручно. Однако тут следует учесть, что вся работа выполняется ответственно и аккуратно. Состоит процесс из таких этапов:

1. Подготовка основания. Оно должно быть ровным, чистым и сухим. Учтите, что внутри стяжки желательно сделать штробу, в которой и будет размещен термодатчик. Естественно, на этом этапе определяется место установки терморегулятора.
2. Укладка теплоотражателя на основание. Фиксируется материал при помощи клея, строительного скотча или степлера.
3. Монтаж стержней. Их нужно укладывать так, чтобы они не пересекались. Чтобы повернуть полосу «ковра» в противоположную сторону, ее следует с одной стороны подрезать в указанном месте и развернуть. К теплоотражателю стержни крепятся при помощи строительного скотча.
4. Соединение полос между собой. Для этого вам понадобятся обжимные клещи, гильзы, термоусадочные трубки и фен. Там, где провод был перерезан, его край нужно зачистить. Далее, на него надевается гильза и зажимается клещами. Поверх нее надевается термоусадочная трубка и подогревается феном. Она плотно зажимает гильзу, обеспечивая надежную изоляцию.
5. Подключение силового кабеля. Он соединяется с изделием так же, как описано в предыдущем пункте.
6. Подключение стержневого пола к терморегулятору. Для этого вам понадобится соединительный комплект и провод.
7. Подключение датчика температуры. Для этого в теплоотражателе нужно сделать отверстие и при помощи зонда ввести в штробу гофрированную трубку, на которую устанавливается заглушка. Далее можно подключить датчик к регулятору и начать проверку системы. Для тестирования вам понадобится около 15-ти минут. В процессе проверки вам необходимо удостовериться в надежности всех соединений.
8. Заливка тонкой цементной стяжки или укладка плиточного напольного покрытия.

Учтите, что перед включением теплого пола после заливки стяжки должно пройти не менее 28 дней.

Как видите, монтируется инфракрасный пол из стержней быстро. Но во время работы нужно следить за надежностью соединений. Оставляйте мнение о статье в комментариях, а также делитесь своим опытом укладки и эксплуатации стержневого пола в вашем доме!

Устройство и принцип работы инфракрасного стержневого пола

Ежегодно на потребительском рынке появляются новые разновидности систем в подаче тепла для помещений. В настоящее время усовершенствованной системой является инфракрасный стержневой теплый пол, который за короткое время завоевывал большую популярность. Для того чтобы узнать в чем же заключается его уникальность, необходимо ознакомиться с его устройством и принципом работы.

Особенности инфракрасного стержневого пола

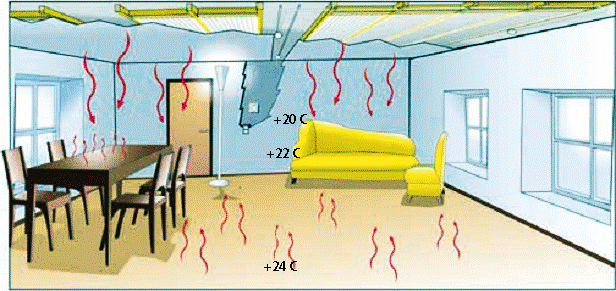

В отличие от традиционных радиаторов, которые не способны обеспечить равномерным теплом помещение, стержневой инфракрасный теплый пол за счет своей конструкции, может гарантировано обогреть всю площадь. Состоит такая система из матов с карбоновыми стержнями, которые параллельно соединены друг другу силовыми проводами на расстоянии от 10 см. Таким образом, если какие — то стержни повредятся, параллельное соединение не даст системе обогрева выйти из строя.

Достоинства и недостатки теплого стержневого пола

Карбоновые маты имеют массу положительных качеств. И это не удивительно, разработчики при его конструкции старались не допустить тех недочетов и недостатков, которые имеют другие обогревающие системы.

По этим причинам, стержневые маты наделены следующими положительными качествами:

1. Пожаробезопасность. Стержневые маты не перегреваются, они способны выдержать температуру в 60 градусов.
2. Влагостойкость. Благодаря этим качествам инфракрасные полы можно укладывать в ванных комнатах и на балконах.
3. Экологичность. Все комплектующие, из которых состоят маты, изготовлены из экологически чистых материалов.
4. Совместимость с разными напольными покрытиями. Такие полы можно располагать как под всеми видами плиток, так и под линолеум, ламинатом, паркетом, мармолеумом и др.
5. Экономичность электроэнергии. При нагреве помещения, мощность стержневого пола составляет 87 Ватт на один погонный метр, что позволяет сэкономить более 30 % затрат на электроэнергию.
6. Саморегулировка температуры. Потребитель сам может выбрать желаемую температуру в помещении.
7. Простота монтажа. Легкость в укладке теплого пола, позволяет произвести монтаж без помощи специалиста.
8. Безопасное излучение. Инфракрасные лучи не влияют на здоровье человека.

Устройства стержневого пола

Так же такие маты можно укладывать в помещениях со сложной планировкой, под габаритную мебель, ковры и под другие предметы.

Но, несмотря на такие большие плюсы, у карбоновых матов все — же есть и свои недостатки:

1. При монтаже теплого стержневого пола, понадобится произвести демонтаж и вскрыть бетонную стяжку.
2. При укладке категорически запрещается применять фольгированную подложку. При контакте с щелочью алюминий начнет разрушаться, что приведет к сбою работы карбоновых матов.
3. Маленькие эксплуатационные качества. По сравнению с другими обогревающими система, у которых срок службы доходит до нескольких десятков лет, стержневые маты прослужат менее 10 лет.
4. На потребительском рынке, стержневой инфракрасный пол со всеми комплектующими имеет самую высокую цену.

Как видно, недостатков у карбоновых матов намного меньше, чем плюсов, но все — же они несут определенную важность, которую необходимо учесть.

Принцип работы карбоновых матов

Принцип действия стержневого теплого пола схож с пленочными полами и заключается он в излучении инфракрасных волн. Быстрый нагрев происходит за счет электричества, которое поступает в стержни. Далее тепловые лучи, просачиваясь через напольное покрытие, не тратя тепло на воздух, равномерно прогревают людей и предметы мебели. Такой принцип в подаче тепла является еще одной особенностью стержневого инфракрасного пола, от других обогревающих моделей.

Что понадобиться для монтажа

Перед тем как приступить к укладке стержневого пола, необходимо подготовить все необходимые материалы. В первую очередь нужно приобрести инфракрасные маты. В настоящее время существует большое количество производителей изделия, но более востребованы корейские фирмы. «Unimat Rail» — их систему можно монтировать под тонкий слой цементного раствора или под плиточное покрытие. Эта система проста в монтаже и применении. «Unimat Boost» — можно укладывать на балконах и в подвалах, так как у этой системы между нагревательными элементами расстояние большее, чем в первом варианте.

Но, несмотря на то, что эти системы имеют отличия, в состав их комплекта должно входить:

• маты;
• комплект концевой;
• соединительные провода и элементы;
• гофрированная трубка;
• инструкция.

Так же для правильной укладки, необходимо приобрести такие инструменты, как: щипцы, кусачки, отвертка, ножницы, нож и строительный скотч.

Из материалов понадобятся:

1. Подложка, для направления тепловых лучей вверх.
2. Комплект термоусадочных трубок.
3. Терморегулятор.
4. Гофрированная трубка для термодатчика.
5. Гильзы.
6. Соединительный провод с двойной изоляцией.

Для того чтобы прогреть термоусадочные трубки, так же рекомендуется приобрести строительный фен.

Монтаж карбонового теплого пола

Укладка стержневого теплого пола под плитку, очень проста, но если необходимо установить терморегулятор, в этом случае придется обратиться за помощью к специалисту.

Началом монтажных работ является подготовка поверхности пола. Если на основании помещения есть наличия тещин, углублений, неровностей, его необходимо выровнять при помощи бетонной стяжки, а затем приступить к поэтапной укладке стержневого пола:

1. Определить место расположения терморегулятор.
2. Для датчика, под терморегулятором в полу делать паз.
3. На пол, соблюдая расстояние от стен в 5 см. укладывается теплоотражающий материал, фольгированной стороной вверх. Затем чтобы исключить его подвижность, все элементы фиксируются к основе помещения строительным скотчем или клеем, при этом следя, чтобы не пересеклись карбоновые стержни.
4. Инфракрасные маты укладываются на теплоизоляционный слой и фиксируются скотчем. Если есть необходимость, стержневой «ковер» разрезается по намеченным линиям, переворачивается и укладывается вдоль первой полосы, соблюдая расстояние между ними в 6 см.
5. Специальный датчик с гофрированной трубой устанавливается в паз в полу.
6. В заранее подготовленное место устанавливается терморегулятор. Далее к нему проводят провода матов.
7. После того как будут выполнены все работы, необходимо проверить работу системы.

Заливка раствора в этом случае не требуется, плитка клеится прямо на маты. Если все же стержневые маты будут использоваться под другим напольным покрытием, тогда их необходимо залить раствором, толщиной не более 3 см.

Ознакомившись с устройством стержневого инфракрасного теплого пола и его принципом работы, можно с уверенностью его отнести к лучшим обогревающим системам. Но не стоит забывать, что эффективность в подаче тепла напрямую зависит от правильно выполненного монтажа. Поэтому, если вы сомневаетесь в своих способностях, для укладки теплых матов, лучше пригласить специалиста.

Стержневой тёплый пол – плюсы и минусы, особенности укладки

В погоне за созданием комфортной атмосферы и благоприятного микроклимата в помещении, производители разработали новый вид инфракрасных греющих систем — стержневой тёплый пол.

Это современная модель, которая способна эффективно прогревать площадь. Более подробно о достоинствах данного устройства мы расскажем ниже.

Что такое стержневой тёплый пол

Стержневой инфракрасный тёплый пол ещё называют карбоновым, так как в качестве элементов нагрева выступают карбоновые стержни, закреплённые на термическом мате.

Особенности

В отличие от стандартных батарей, (узнайте что лучше – тёплый пол или батареи), которые не могут осуществлять прогрев помещения равномерно, карбоновый инфракрасный пол обеспечивает равномерный обогрев.

Кроме того, тепло не расходуется на прогревание воздуха, а греет непосредственно предметы находящиеся в комнате. Такое распределение теплового ресурса — это главное отличие данной модели, от других электрических тёплых полов.

Ещё одна положительная сторона данного пола — в саморегулировании выделяемого тепла с учётом температуры, то есть система не перегревается, а значит срок её службы продлевается.

Разные производители выпускают практически одинаковый продукт по характеристикам, различается лишь по длине матов, мощности и расстоянию между стержнями.

Применение

Стержневые инфракрасные тёплые полы обладают высокими эксплуатационными характеристиками, и сочетаются с основными напольными покрытиями, поэтому имеют широкий спектр применения:

• жилые и общественные помещения;
• спортзалы;
• склады и технические комнаты.

Конструкция

Инфракрасные тёплые полы стержневого типа — нагревательный мат из двух медных токовыводящих проводов, которые расположены параллельно. В конструкции, греющие детали — стержни, уложены с шагом 10 см.

Каждый включает в себя большое количество тончайших нитей из углепластика, покрытых полиэстером, что увеличивает прочность изделия, и повышает его противостояние механическим воздействиям. Промежуток между спиралью и оболочкой заполнен материалом с повышенной степенью теплоотдачи — оксид магния.

Соединение стержней между собой осуществлено параллельно многожильным кабелем, который имеет сечение 2,5 мм и толщину оболочки 3 мм. Такой способ, при поломке одного участка, не приведёт к выходу из строя всего устройства.

Стандартная ширина изделия — 830 мм. Вся конструкция может достигать 25 метров в длину. Размер потребляемой мощности — 140 Вт/м2, рабочей — 105 Вт/м2. Степень максимального нагрева стержня — 60 градусов. Диапазон инфракрасных волн колеблется от 8 до 12 мкм.

• элементами для соединения;
• гофрированной трубкой — для монтажа температурного датчика;
• концевым комплектом.

В продажу поступает в рулонах, маты при укладке фиксируются крепёжными элементами, которые продаются в комплекте. Как дополнительный способ крепления применяется скотч.

Принцип работы

Принцип функционирования стержневого тёплого инфракрасного пола, схож с плёночным. То есть, при взаимодействии стержней с током, выделяется тепло в виде инфракрасных волн.

Прогрев пола происходит быстро, из-за поступающей в стержни электрической энергии. Затем тепло проникает сквозь финишное покрытие, и обогревает людей и мебель, при этом теплоресурс не тратится на прогревание воздуха.

Греющее устройство стержневого типа, как и все электрические тёплые полы (кабельные или инфракрасные), должны быть оснащены терморегулятором и датчиком температуры. Работа пола без этих приборов возможна, но мощность будет всегда одна, а следовательно не получиться никакой экономии.

Для прогрева 1 м2 полотна, потребуется от 21 до 160 Вт, зависит это от количеств стержней в конструкции.

Преимущества и недостатки

Тёплые инфракрасные полы стержневого типа обладают множеством плюсов, и это не случайно, ведь при их разработке были учтены все недочёты других отопительных устройств, хотя минусы всё же присутствуют.

Предлагаем ознакомиться со статьей где подробно раскрыты преимущества всех видов теплых полов и их недостатки.

Плюсы

Основные преимущества стержневых полов, они:

• пожаробезопасность — не перегреваются, и способны выдерживать температуру до 60 градусов;
• влагостойкость — можно устанавливать в ванне или на лоджиях;
• экологичны — все компоненты, входящие в состав конструкции, изготовлены их экологически чистого материала;
• совместимость с различным половым покрытием — можно сочетать с плиткой, линолеумом, ламинатом;
• экономичны в плане потребления энергоресурсов — мощность карбоновых устройств 87 Ватт на 1 метр погонный, что даёт экономию энергии до 30%;
• обладают саморегулирующимися свойствами — это позволяет устанавливать нужный температурный режим;
• несложность монтажа — справится даже не профессионал;
• безопасность — не влияют на здоровье человека, так как отсутствует электромагнитное излучение;
• имеют небольшой вес — создают малую нагрузку на перекрытия;
• не подвержены коррозии.

Кроме того, инфракрасные карбоновые полы пригодны для установки в помещениях со сложной планировкой и под тяжёлой мебелью.

Минусы

Недостатки стержневых конструкций:

• прежде чем устанавливать карбоновые полы, необходимо демонтировать бетонное основание;
• запрещена фольгированная подложка, так как под воздействием щёлочи происходит разрушение алюминия, а это приведёт к сбою в работе;
• короткий срок службы — около 10 лет;
• высокая цена, в сравнении с другими греющими полами;
• сложность проведения ремонтных работ, так как установка осуществляется в стяжку или на клей.

Как видите, отрицательные стороны у карбоновых полов есть, и их стоит учитывать при выборе модели и её монтаже.

Производители (Unimat, Калео)

Сегодня, среди производителей карбоновых стержневых тёплых полов лидируют корейские компании Unimat и Калео.

Unimat

Unimat специализируется на производстве тёплых электрических полов. Под данной маркой выпускается два вида стержневых греющих устройств:

• Rail Unimat — отличается простой конструкцией, ширина которой 830 мм. Изделие имеет мощность 120 Вт. Рекомендована установка под плитку на клеевой состав или на небольшой слой стяжки.

Важно! Слой полового покрытия должен иметь толщину не меньше 2 см.

• Unimat Boost — отличительная черта данной модели, наличие меньшего шага (9 см). Мощность модели 160 Вт. Она способна обогревать помещение большой площади.

В комплекте всех моделей — маты, элементы крепежа, провода, гофратруба, комплект «Концевой». Кроме того, есть гарантийный талон, инструкция производителя и видео, с пошаговым процессом монтажа, этого поможет сделать пол самостоятельно.

Калео

Калео — ведущий производитель, занимающийся выпуском данных отопительных устройств. Продукция компании — это высокое качество, большой срок службы, надёжность, доступная цена.

Изделия производятся с использованием высокотехнологичных методов, что обеспечивает пожаробезопасность, и не допускает перегрев при эксплуатировании.

Системы Калео отличаются быстрой установкой. Соорудить такой пол своими руками, без помощи специалистов, можно в течение 2 часов.

Есть модели данного производителя, которые обладают повышенным функционалом, их ещё называют «Умный пол». Они рекомендованы для обогрева больших площадей с целью экономии (коттеджи, офисы).

Особенности установки

Стержневые инфракрасные полы — многослойная структура, установка которой возможна двумя способами.

Укладка на стяжку

На стяжку — подразумевается заливка чернового пола из бетонного раствора, который расширяется в процессе нагревания. На него кладётся слой тепло и гидроизоляции, маты, армирующая сетка, поверх которой заливается тонкая стяжка и устанавливается напольное покрытие.

К сведению! Монтироваться карбоновые полы без стяжки могут лишь на гладкую поверхность.

На деревянный пол

Суть установки на пол из дерева, способ ещё называется настильным, заключается в сооружении «пирога» состоящего из утепляющей подложки с фольгированным слоем, лаг из дерева, арматурной сетки, к ней будут фиксироваться нагревательные элементы, и финишного покрытия.

К сведению! Нельзя допускать контакта ИК пола с металлом или фольгированным покрытием,

Монтаж стержневого тёплого пола

Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.

Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.

К сведению! Сооружение стержневого тёплого пола, в отличие от остальных обогревательных половых систем, не требует составления схемы размещения мат, так как на них можно устанавливать любые по тяжести предметы интерьера.

При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запостись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовительные работы

Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.

После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.

Важно! Чтобы уменьшить теплопотери, вдоль стен нужно проклеить демпферную ленту.

Установка системы

Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.

Важно! Для лучшего схватывания клея или бетонного раствора с черновой основой, в утеплители делаются небольшие окошки в шахматном порядке.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.
2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

• Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.
• Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.

На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Финишное покрытием

Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.

Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.

К сведению! Для монтажа на карбоновые тёплые полы подходит плитка керамическая или из натурального камня. Оптимальный размер 30 на 30 см, а клеевой слой должен составлять 6-8 мм.

Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.

Инфракрасный теплый пол. Выбор и особенности установки

Инфракрасный теплый пол представляет категорию электрических систем обогрева нового поколения.

Преимущество инфракрасного обогрева в том, что он не поглощает кислород, экономичен, благотворно влияет на здоровье и воспринимается человеком как наиболее комфортный вид обогрева. Как известно, организм человека является носителем инфракрасного тепла, вырабатывая волны от 6 до 20 мкм. В свою очередь, инфракрасный теплый пол имеет длину ИК-волны от 5 до 20 мкм, вследствие чего, вырабатываемое им тепло является биологически оптимальным для человека и оказывает положительное воздействие на здоровье. Один из примеров использования ИК излучения – обогрев инкубаторов для недоношенных младенцев, создающий тепло подобное материнскому.

Инфракрасный теплый пол подразделяется на системы, предназначенные для сухого монтажа (непосредственно под ламинат, паркет, линолеум, ковролин) – пленочный; и для укладки в плиточный клей или стяжку – стержневой UNIMAT.

Пленочный теплый пол

Инфракрасный пленочный теплый пол представляет собой тонкую термопленку, нагревательными элементами которой являются полосы графита, изолированные специальным слоем, который обеспечивает защиту от внешних физических воздействий. Термопленка расходует электроэнергию на 20 % меньше кабельных аналогов.

Особенности и преимущества

Монтаж осуществляется сухим способом за несколько часов на любом этапе ремонта

Расходует электроэнергию до 20% меньше кабельных аналогов

Можно включать сразу после монтажа

Поднимает уровень пола на толщину подложки (3-4 мм)

Особенности монтажа

Минимальная толщина пленочного теплого пола позволяет экономить высоту помещения, а также, благодаря сухому монтажу, весь процесс установки термопленки занимает всего несколько часов, и включать такую систему можно сразу после укладки напольного покрытия. Инфракрасная пленка идеальна как теплый пол под ламинат, паркет, линолеум и ковролин. Подробнее о монтаже теплого пола CALEO читайте здесь.

Выбор мощности

Keeply OPTIMAL 160 (мощность 160 Вт/м 2 ) – оптимальный вариант для обогрева помещений со стандартными теплопотерями. Гарантом безопасности и надежности пленки KEEPLY выступают входящие в её конфигурацию специальная антиискровая серебряная и медная токонесущая шины.

Отличительной чертой теплого пола KEEPLY является специальный состав нагревательных полос, который создает эффект частичной саморегуляции и предотвращает локальный перегрев пола в местах, где был оставлен предмет, препятствующий отводу тепла. Также эта особенность позволяет сократить потребление электроэнергии до 30%. Толщина инфракрасной пленки KEEPLY – 0,4 мм, ширина – 0,5 м.

Keeply OPTIMAL 160 1 кв.м., 0.5

В модельной линейке CALEO представлено 4 вида теплых полов.

Простейшее решение
пленочного теплого пола

Пленочный пол
№1 в России

Быстрее нагревается –
меньше потребляет

CALEO Line – доступное и экономичное решение в обогреве помещений с центральным отоплением, не требующих большой мощности (130 Вт/м 2 ). Идеальный вариант теплого пола, когда необходим дополнительный источник тепла. Ширина инфракрасной пленки CALEO Line – 0,5 м.

CALEO Grid – оптимальный вариант для случаев, когда требуется большая мощность. Высокую надежность термопленки обеспечивает запатентованная антиискровая серебряная сетка GRIDIRON-S, которая исключает вероятность искрообразования, разделяя нагревательные инфракрасные элементы и медную шину. Мощность CALEO Grid:

• 150 Вт/м 2 (ширина 0,5 м, 1 м);
• 220 Вт/м 2 (ширина 0,5 м).

CALEO Gold – помимо антиискровой сетки CALEO Gold обладает функцией саморегулирования, автоматически понижающей мощность при увеличении температуры окружающей среды, что значительно сокращает расходы на электроэнергию. Мощность теплого пола CALEO Gold:

• 170 Вт/м 2 (ширина 0,5 м);
• 230 Вт/м 2 (ширина 0,5 м).

CALEO Platinum – высокотехнологичное решение для обогрева помещений с полной саморегуляцией мощности. Не боится запирания мебелью и последующего перегрева, что делает его самым надежным и самым экономичным пленочным теплым полом. Мощность инфракрасной пленки CALEO Platinum составляет 230 Вт/м 2 (ширина 0,5 м).

Особенности и монтаж инфракрасного стержневого теплого пола

В области существующих отопительных систем современный рынок сегодня предлагает немало новинок. Вот уже несколько лет особой популярностью пользуется экономичный инфракрасный стержневой теплый пол.

Основными элементами подобной системы являются нагревательные стержни, которые изготовлены из графита и карбона. Чтобы обеспечить подключение к электричеству, каждый элемент оснащен специальными контактами – они располагаются по концам изделий. Качественный карбоновый стержень прогревается до +60 С0.

Провода соединяют все нагревательные элементы в единый мат. Обычно промежуток между стержнями равняется 10 см. Общая длина подобного мата – 25 метров. Инфракрасная система отопления монтируется непосредственно в тонкую бетонную стяжку. На сегодняшний момент такой пол – наиболее выгодный вариант самого экономичного отопления помещения.

Преимущества

Данная технология достаточно усовершенствована и может быть монтирована под плитку. Эта особенность позволяет выполнить интерьер максимально эстетично – без лишних выступающих труб и радиаторов под окнами. Нагревательные электрические системы могут также устанавливаться и под другой напольный материал – доски, ламинат, линолеум.

Главными преимуществами стержневого пола являются минимальная толщина полотна, простой и быстрый монтаж, полное отсутствие каких-либо протечек в будущем. Его укладка под плитку обеспечивает тепло и комфорт в доме, правильное распределение обогрева в помещении. Даже в самую холодную пору года по такому теплому полу можно ходить босыми ногами.

Автономный режим работы инфракрасного мата позволяет спокойно оставлять систему без надзора. Подобный вид отопления не требуется отключать в период своего долгого отсутствия – инфракрасный пол самостоятельно переходит в более экономичный режим функционирования после того, как достигнута нужная температура нагрева. Система может работать с помощью автоматического таймера и блока управления.

Стержневой пол совершенно не требует особого обслуживания при эксплуатации, имеет высокую отдачу тепла и отличается долговечностью. Для его установки не требуется никаких дополнительных комплектующих конструкций. Все нагревательные элементы имеют повышенную энергоэффективность, что позволяет значительно снизить затраты на отопление. Укладка под плитку подобного пола – самый оптимальный вариант обустройства дома.

Стержневой пол во время своей работы практически не генерирует излучение электромагнитных волн. Нагревательные стержни имеют особую конструкцию, поэтому система может самостоятельно регулировать нагрев. Также инфракрасному полу не грозит перегрев элементов. На данный пол можно спокойно устанавливать даже самую тяжелую мебель.

Конструкция стержневой системы

Под плитку теплый пол может монтироваться не только в бетонную основу, но и в клеевой слой. Конструкция стержневого пола включает специальные шины для проведения электричества и гибкие карбоновые стержни. При повышении температуры нагревательные элементы расширяются.

Управляет функциями тёплого пола специальный терморегулятор. Именно этот прибор включает и выключает электрическое питание мата. Различные датчики расположенные, как снаружи, так и внутри системы отслеживают необходимые параметры и температуру воздуха. В подобном виде отопления можно запрограммировать необходимый режим функционирования и обогрева помещения.

В конструкции применяются различные виды терморегуляторов. Инфракрасный пол может быть оснащен простыми электромеханическими устройствами либо более сложными программируемыми приборами. Удобны в управлении также электронные датчики, которые обладают высокой степенью точности. Для обогрева квартиры лучше всего применять программируемые устройства.

Обычный механический термостат будет более уместным для использования в ванной или на лоджии. Количество терморегулирующих устройств в конструкции тёплого пола зависит от площади отопительной системы.

Особенности монтажа

Перед покупкой инфракрасного пола необходимо правильно рассчитать нужную мощность. Важно учитывать режим функционирования подобного вида отопления. Пол может работать круглые сутки либо, наоборот, отключаться на определенный период времени. Конструкция электрического пола не требует укладки матов по всей площади помещения. Исходя из этой особенности, рассчитывается метраж стержневых матов.

Если сверху теплого пола планируется установка керамической плитки, то необходимо приобретать стержневые маты с саморегуляцией обогрева. Стержневой пол можно монтировать под материалы из керамогранита или под кафель. При монтаже необходимо использовать специальную теплоотражающую подложку – она повышает эффективность пола.

Важно знать, что при монтаже может измениться уровень пола. Клеевой слой вместе с матом должен составлять толщину около 2 сантиметров. Иначе монтаж будет не очень качественным, а плитка закрепится неустойчиво. В подобном случае пол станет нагреваться неравномерно.

Непосредственно перед укладкой выполняются подготовительные работы по очистке и выравниванию черновой поверхности. После полного демонтажа негодных материалов убирается строительный мусор. Затем под инфракрасный пол укладывается специальное отражательное полотно. Обычно применяется высококачественный изолон. Его присутствие позволяет направить исходящее от мата тепло вверх помещения. Материал изолон не пропускает лишнюю влагу и обеспечивает надежную защиту матам.

При грамотно выполненном монтаже инфракрасные полы сумеют прослужить в доме не один десяток лет. Являясь прекрасной альтернативой водяному отоплению, они обеспечат достойный комфорт и тепло в любом помещении. Инфракрасные системы широко применяются для обустройства загородных домов, но могут успешно использоваться и в квартире.

Какой теплый пол выбрать: плюсы и минусы инфракрасной, кабельной и водяной систем

«Обоснованно считаю, что батареи – прошлый век в частном домостроении. Зачем они нужны, если можно сделать теплый пол и наслаждаться жизнью»,– говорит участник FORUMHOUSE с ником Maikl8. И действительно, разные виды теплых полов в загородных домах используют все чаще. Чем они хороши, какие у них сильные стороны и чего от них ждать, рассмотрим в этой статье.

Содержание:

• Водяной теплый пол: плюсы и минусы системы
• Теплый пол электрический: разновидности кабельного электрического пола, их недостатки и преимущества
• Инфракрасный теплый пол: пленочный и стержневой
• Как выбрать теплый пол

Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Плюсы и минусы водяной системы теплого пола в частном доме

Недостатки

Преимущества

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.

Совместима с разными видами напольных покрытий.

Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.

Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.

Когда это единственный способ отопления дома, нужны сложные расчеты.

Может быть единственной СО дома.

В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.

Не генерирует электромагнитное поле.

С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.

Не сушит воздух в помещении.

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Электрический теплый пол

Электрические теплые полы разделяют на:

• Кабельные. Нагревательный элемент в них– резистивный греющий кабель с токопроводящей жилой, защищенной оболочкой.
• Нагревательные маты– кабель на сетчатой подложке.
• Инфракрасные пленочные полы– пленка с углеродными полосами.
• Инфракрасные стержневые. Нагревательный элемент– стержень из углерода.

Кабельный пол

Электрический кабельный пол обычно устаивают в городских квартирах и загородных домах, как часть комбинированной системы отопления. Он хорош там, где планируется минимальная стяжка, или плитка с клеем (поэтому его так часто устраивают на кухне или в санузлах).

Этот теплый пол в доме не годится для основного отопления, но он хорош, например, для отопления в межсезонье.

Кабель в пол – это не отопление, а догрев со всеми вытекающими.

В электрическом полу может использоваться резистивный или саморегулирующийся кабель. Резистивный может быть одножильным или двужильным (от этого зависит способ укладки теплого пола, двужильные гораздо удобнее), саморегулирующийся – только двужильным.

Разновидность

Преимущества

Недостатки

Одножильный резистивный кабель. Ненагреваемый конец подключают к регулятору температуры, «змейкой» под полом размещают основной кабель, протягивают второй ненагреваемый конец в начальное соединение и тоже подключают к терморегулятору.

Максимальная температура подогрева в несколько раз выше, чем у двухжильного.
Потребляет мало электричества.
Стоит недорого.

У резистивного кабеля равномерная теплоотдача на всех участках, возможен перегрев напольного покрытия под мебелью и выход системы из строя. Лучше, чтобы греющего кабеля под крупной мебелью не было – это придется предусмотреть при проектировании.

Двужильный резистивный кабель. Его достаточно подсоединить к терморегулятору одним концом. Это удобно для большой площади и сложной планировке дома.

Легко монтировать, можно проложить теплоканал высокой сложности. Напряжение, которое проходит через провод, не влияет на электромагнитные импульсы.

Саморегулирующий кабель (две токопроводящие жилы контактируют с матрицей, выполненной из специального полимерного материала).

В зависимости от температуры в помещении самостоятельно изменяет силу нагревания. Хорошо защищен от механического воздействия. Не может перегреться из-за особенностей конструкции. Долго служит, практически никогда не нуждается в ремонте. Совместим с любым покрытием и под любой мебелью. Можно выполнять контуры разной площади (и менее 1 кв.м). Легкий монтаж теплого пола.

Дорогой. Нужны специальные пускорегулирующие элементы. Обеспечивает комфортную температуру только на поверхности пола, не способен быстро прогреть комнату.

При устройстве пола из резистивного кабеля важно:

• просчитать длину кабеля
• обратить внимание на материал (латунь, нихром или медь). У них разные свойства и показатели электрического сопротивления
• строго соблюдать допустимую дистанцию между греющими элементами, указанную производителем (обычно не более 12 см)
• правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтирования

При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):

• Спальня – 100-150 Вт/кв.м;
• Кухня, прихожая, коридор – 150 Вт/кв.м;
• Санузел – 150 Вт/кв.м
• Балкон -200 Вт/кв.м

Теплый пол под плитку: нагревательные кабельные маты

Нагревательные кабельные маты– лучший теплый пол для укладки под плитку, потому что его можно укладывать прямо в слой (до 1 см) плиточного клея. С этой задачей справляются и тонкие кабели, но их ассортимент в продаже обычно ограничен.

Производители предпочитают наклеивать тонкие кабели на маты и продавать дороже.

Маты подходят для всех финишных покрытий. По сравнению с простым кабельным полом, они гораздо быстрее и проще монтируются – кабель уже закреплен на полимерной сетке, и ее нужно просто раскатать по полу. В матах используется и одножильный, и двужильный кабель, и при одинаковой мощности одножильные примерно на 15% дешевле. Так что разница только в цене и величине электромагнитного поля – у одножильных она гораздо сильнее. Если этот фактор важен, лучше переплатить и купить нагревательные маты из двужильного кабеля.

Минус только один, но большой – достаточно высокая стоимость.

Инфракрасные карбоновые полы

Инфракрасные полы состоят из нагревательных элементов, заполненных карбоновой смесью и закрепленных на основе из полипропилена. Под воздействием тока карбон выделяет тепловые волны длиной 8–14 мкм; волны проходят через напольное покрытие и прогревают именно предметы в комнате (воздух – только незначительно). В комнате, обогреваемой инфракрасным карбоновым полом, всегда очень комфортно– нет пересушенного воздуха, из-за которого мы так страдаем зимой.

Нагревает предметы: стол, лестницу, стены, в этом и весь смысл. Открываешь настежь окна, проветриваешь, а когда все закроешь – опять тепло. Потому что не только воздух теплый, а все вокруг.

Инфракрасные полы не боятся морозов: можно приехать в зимой в холодный загородный дом на выходные после недели адских минусов, включить систему и она будет нормально работать, и комфортная температура установится очень быстро (система входит в рабочий режим за 5-7 минут, но и остывает такой пол сразу же).

У пленочного и стержневого пола есть свои особенности.

Монтируется без мокрых процессов, на сухую ровную поверхность под финишное покрытие. Монтаж быстрый, с возможностью демонтировать систему и использовать еще раз.

Укладка выполняется в стяжку или слой плиточного клея (2 см) с обязательной термоизоляцией чернового основания. Для подложки покрытия не допускаются фольгированные материалы.

Не рекомендуется под ковролин, ковровую плитку, линолеум на войлоке – эти покрытия в несколько раз снижают эффективность обогрева. Паркет и массивную доску можно, если рабочая температура системы не выше 28 градусов.

Саморегулируемая система: если на участке под мебелью температура пола повышается, падает мощность потребления нагревательных элементов. И наоборот.

Допускается разрезать на части и размещать произвольно – это позволяет обогревать только какие-то локальные участки помещения: проходы, место, где играют дети и т.п.

Стержневой пол укладывают в любом помещении, можно ставить сверху габаритную мебель и оборудование.

Если какая-то секция сломается, пол будет работать в прежнем режиме – вы этого даже не заметите.

Благодаря схеме параллельного подключения система будет стабильно работать, даже если выйдет из строя несколько нагревательных элементов.

Нагревательные покрытия такого типа применяются для обогрева лестниц и крыльца в частных домах, для предотвращения образования льда.

Выводы

Каждый вид теплого пола хорош для своих задач. Если дом построен на УШП, то теплый пол может быть единственным способом обогрева, и очень эффективным. Для этого выбирают водяной теплый пол, а если дом не подключен к газу, и есть проблемы с твердым топливом – кабельный электрический. Пленочный пол выбирают для подогрева каких-то зон комфорта, лестниц, проходов.

На FORUMHOUSE вы найдете статью с рекомендациями по выбору теплого пола и подробнейшую статью о том, как устроен водяной теплый пол; любую информацию про электрический теплый пол и все тонкости самостоятельной укладки теплого пола. Исчерпывающая информация представлена в разделе FORUMHOUSE системы «Теплый пол».

Посмотрите видео, которое рассказывает о нюансах монтажа теплого пола.

Что, по-вашему, лучше, теплый пол или радиаторы?
