Кессон для скважин своими руками — изготовление, монтаж

Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

Автономное водоснабжение на участке, удаленном от городской инфраструктуры, не роскошь, а суровая необходимость. Не так ли? Чаще всего в качестве источника воды используется скважина, которая нуждается в особом обустройстве – кессоне, требующемся для защиты оголовка от неблагоприятных воздействий и вандалов.

Желающим устроить кессон для скважины своими руками мы расскажем, как его лучше сделать и где установить. С учетом наших рекомендаций обустроить устье источника воды сможет любой домашний мастер. У нас вы узнаете, какие материалы и инструменты для этого потребуются.

Мы подробно рассмотрим четыре варианта сооружения конструкций, разберем нюансы их установки. А содержащиеся в материале видеоролики наглядно продемонстрируют процесс установки различных видов кессона.

Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Заглубленная в грунт герметичная емкость выполняет две основные функции:

  • Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
  • Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Применяемые на практике разновидности

Для изготовления кессона может использоваться любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Практика показывает, что чаще всего на оголовок устанавливают кессон из:

  • Пластмассы. Практичное решение, отличающееся прекрасной герметизацией и небольшим весом, что существенно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплытию компенсируют заливкой установленной на место камеры бетоном по контуру.
  • Металла, чаще всего стали. Достаточно долговечный и очень прочный вариант. Грамотно изготовленная металлическая камера герметична, она не всплывает и не деформируется. Для предупреждения коррозийного разрушения обязательно требуется качественная гидроизоляция.
  • Бетона. Очень прочная и долговечная конструкция. Большой вес предотвращает всплытие емкости и существенно усложняет ее транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе влага проникнет внутрь.
  • Кирпича. Прочный, экономичный и долговечный вариант. Отличается хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры достаточно сложен, его может осуществить только человек, имеющий навыки кладки.
  • Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень долговечная конструкция. Отличается простотой в монтаже: собирается из элементов, соединяющихся замками системы «паз-шип».

У всех перечисленных вариантов есть свои плюсы/минусы. Для выбора наилучшей конструкции нужно взвесить, что лично для вас будет важнее, например, высокая стоимость или скорость сооружения, долгосрочность эксплуатации или оперативность строительства и т.д.

Желающим сравнить практичность и технические характеристики пластикового и металлического кессона предлагаем ознакомиться с аргументами “за и против” обеих разновидностей.

Как самостоятельно изготовить кессон?

При желании домашний мастер может изготовить кессон любого типа. Важно определиться с материалом, из которого будет выполнена емкость, и с ее размерами. Рассмотрим несколько вариантов, которые достаточно легко воплотить в жизнь.

Вариант #1 – монолитная конструкция из бетона

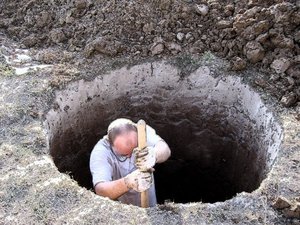

Для монолитного бетонного кессона оптимальной будет четырехугольная форма. Это значительно облегчит процесс возведения опалубки. Для начала определяемся с размерами котлована, который нам предстоит выкопать под сооружение.

Длина основания обычно равна ширине и рассчитывается следующим образом. К внутреннему размеру кессона прибавляем толщину двух стенок равную 10 см и двух пазух величиной по 15 см. В последние мы впоследствии будем производить обратную засыпку грунта.

Определившись с шириной и длиной ямы, вычисляем ее глубину. Она должна быть на 0,3-0,4 м больше, чем высота стенки камеры. Таким образом можно будет обустроить дренирующий слой на дне котлована.

Такая технология выбирается в случае, когда не планируется бетонировать основание конструкции. Если требуется бетонное дно, учитывается его высота. Кроме того, глубина приямка рассчитывается так, чтобы поверхность крышки конструкции располагалась заподлицо с уровнем почвы.

Чтобы определиться с типом будущей конструкции проводим гидрогеологическую оценку дна котлована. Оптимально делать это весной, когда грунтовые воды поднимаются на максимальную высоту.

Если дно сухое, можно обойтись дренажным слоем. Если же дно котлована влажное, имеет смысл обустроить полностью герметичное дно конструкции. Иначе грунтовые воды могут затопить кессон.

При разметке будущего котлована обратите внимание на то, что камеру по отношению к обсадной трубе лучше располагать не симметрично. Так внутри емкости будет больше свободного места для работы спустившегося в нее человека.

Кроме того, в этом случае оборудование можно будет расположить с большим удобством. Определившись с размерами и расположением котлована, приступаем к земляным работам.

В ходе их выполнения можно сразу же прокопать к дому траншею под водопроводные трубы. После того, как яма будет готова, приступаем к обустройству дренажа.

Он будет состоять из двух слоев:

  1. Песчаная подушка высотой порядка 10 см. Отсыпаем песок и тщательно его утрамбовываем.
  2. Щебень высотой около 15 см.

Такой дренаж не позволит воде, попавшей в кессон, остаться внутри. Она быстро уйдет в грунт. Далее приступаем к обустройству опалубки. Можно выполнить два варианта ее монтажа.

Первый предполагает использование стенок котлована в качестве наружных стен опалубки. Борта ямы закрываем плотным полиэтиленом, чтобы вода из бетона не уходила в грунт. После этого приступаем к обустройству каркаса из арматуры.

Для него можно взять стальную крупноячеистую штукатурную сетку или связать самостоятельно с шагом в 30 см. Крепим арматуру так, чтобы она находилась внутри будущего слоя бетона, после чего устанавливаем вторую стенку опалубки.

Для нее можно взять доски или древесно-полимерные плиты. Второй вариант обустройства опалубки предполагает использование сбитых из досок щитов.

Они устанавливаются в котлован так, чтобы образовывали двойные стенки. Между ними монтируется арматура и конструкция готова к заливке. Такой метод потребует использования большего количества досок, но зато он дает возможность обустройства дренажных пазух, что невозможно в первом варианте.

Дренажные пазухи необходимы при высоком залегании грунтовых вод, иначе кессон будет затапливать.

Приступаем к заливке бетона. Замешивание раствора вручную – весьма трудоемкий процесс. Гораздо проще взять бетономешалку в аренду или сделать ее самостоятельно из металлической бочки подходящего размера.

Для подачи раствора в опалубку нужно сделать специальный лоток, вполне подойдет и разрезанная вертикально бывшая в употреблении водосточная труба. Бетон заливаем небольшими слоями, каждый из которых обязательно тщательно уплотняем.

Для уплотнения нам потребуется электрический вибратор. Это специальный инструмент, который стоит достаточно дорого. Если есть возможность, было бы хорошо взять его напрокат. Если нет, придется использовать другой метод уплотнения – штыкование.

Для его осуществления нужно предварительно изготовить специальное приспособление. Берем тонкую трубу, штырь или кусок арматуры и привариваем к нему ручки.

Получившийся инструмент резко погружаем в свежезалитый бетон. Затем начинаем его извлекать, делаем это медленно, покачивая приспособление из стороны в сторону. В процессе штыкования воздух и вода поднимаются на поверхность, а бетон делается плотнее.

После того как вся конструкция будет залита, нужно ее правильно просушить. Первые 3-5 суток бетон еще не схватился и нуждается в поддержании влажности.

Дело в том, что в процессе застывания в его верхних слоях продолжается активное испарение воды. Если влаги недостаточно, верхние слои бетонной конструкции начинают трескаться, что приводит к снижению прочности всей камеры.

Поэтому после заливки бетон регулярно обрызгивают водой или, в случае жары, накрывают влажной тканью. По прошествии недели можно будет снять опалубку.

Однако полную прочность бетон наберет только через 28 дней. Именно тогда можно приступать к финишным работам. Проще всего будет установить оснащенную люком плиту перекрытия, выполненную на заводе.

Еще один вариант – произвести заливку перекрытия, выполнив предварительно горизонтальную опалубку. Все работы по установке опалубки и заливке бетонного раствора выполняются аналогично уже проведенным. После полного высыхания конструкции не забываем провести гидроизоляционные работы.

Процесс заливки бетонного кессона по шагам представит следующая фото-подборка:

Кессон для скважин своими руками — изготовление, монтаж

В настоящее время благами цивилизации, в виде обеспечения дома холодной и горячей водой, пользуются не только жители городов, но и владельцы загородных домов. В этом случае система водоснабжения состоит из скважины, насоса и трубопровода. Однако тем, кто живет в районах, где зимой температура окружающей среды бывает отрицательной, приходится устанавливать дополнительное оборудование или кессон, который будет препятствовать промерзанию водопровода. В целях экономии сделать такое устройство можно своими руками, но сначала нужно разобраться – что такое кессон для скважины?

Кессон: описание, виды, особенности конструкции

Кессон – это прогрунтованная внутри и гидроизолированная снаружи влагонепроницаемая емкость, представляющая собой обыкновенную утепленную герметичную бочку или коробку с горловиной и крышкой. Для лучшей теплоизоляции внутренняя поверхность емкости и крышка покрываются пенопластом.

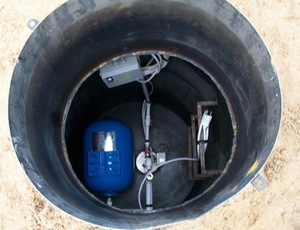

Внутри конструкции располагается все необходимое для водоснабжения оборудование:

  • насос;
  • запорная арматура;
  • автоматика управления насосом;
  • расширительный бак;
  • фильтры;
  • манометры.

Для защиты водопровода от замерзания емкость устанавливается в непромерзающих слоях грунта и, во избежание попадания холода, плотно закрывается крышкой.

Конструкция кессона

Конструктивно оборудование является очень простым, так как представляет собой изготовленную из водонепроницаемых материалов емкость, которая должна быть оборудована:

  • входом для обсадной трубы в нижней части;
  • вводами для трубопроводов в боковой части;
  • обеспечивающим доступ для обслуживания и ремонтных работ люком;
  • слоем утепления в виде пенопласта или полимера.

Чаще всего конструкция изготавливается в виде цилиндра, высота которого около двух метров, а сечение – около одного метра. Такая высокая емкость необходима для защиты оборудования от воздействия отрицательных температур, так как вход трубопроводов и оголовок скважины должны располагаться ниже уровня промерзания грунта.

Диаметр емкости следует подобрать такой, чтобы в ней успешно разместилось оборудование и еще осталось место для его обслуживания. В цилиндре с сечением в один метр оборудование будет расположено компактно, что затруднит к нему доступ. Однако для конструкции большего диаметра увеличится количество используемых для его изготовления материалов, а, значит, увеличатся и затраты.

Виды кессонов

Емкость для размещения оборудования может быть изготовлена из любого материала, но чаще всего используется пластик, бетон, кирпич и металл.

Металлические кессоны

Для их изготовления применяется устойчивая к коррозии нержавеющая сталь или алюминий. Преимуществом таких кессонов является то, металл является гибким материалом, из него можно сделать емкость любой формы и при этом она не покроется трещинами.

Для изготовления кессона потребуется сталь толщиной не менее трех миллиметров. Емкость необходимо будет прогрунтовать внутри, и покрыть антикоррозийными материалами снаружи. Служить металлический кессон будет на протяжении многих десятков лет.

Железобетонный кессон

Оборудование, изготовленное из железобетона, считается самым дорогим. Его монтаж требует немалых финансовых затрат и значительных сил.

Батон является очень гигроскопичным материалом, поэтому сделанную из него емкость с наружной стороны необходимо будет тщательно гидроизолировать. Чаще всего добиться абсолютной влагонепроницаемости не удается.

К недостаткам железобетонных кессонов относится и то, что под тяжестью веса материала оборудование постепенно проседает и деформируется. Обладают железобетонные емкости и плохой теплоизоляцией. Вследствие этого в сильные морозы водоснабжающее оборудование может замерзнуть.

Пластиковый кессон

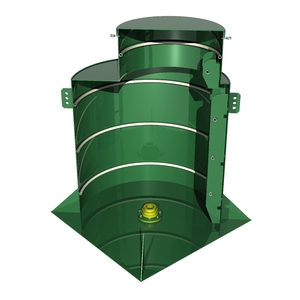

Для его изготовления применяются полимерные материалы, имеющие толщину около 20 мм. Такие емкости водонепроницаемы, не подвержены коррозии, прочны и имеют длительный срок эксплуатации.

При установке кессона из пластика можно значительно сэкономить на антикоррозийных материалах и гидроизоляции.

К недостаткам пластикового оборудования относится то, что его нельзя использовать для защиты скважин. Из-за легкого веса кессон может всплыть на поверхность, или деформироваться под напором грунтовых вод.

Кессон для скважин своими руками

В зависимости от вида кессона под него нужно вырыть котлован, в который будет устанавливаться корпус емкости. Люк кессона должен будет располагаться над поверхностью земли.

Сооружение кессона из бетона

Котлован необходимо вырыть такой, чтобы в нем можно было расположить все необходимое оборудование. Для этого потребуется определить размеры кессона. Если все оборудование будет располагаться в бетонной емкости, то ее рекомендуемый размер -1,5х1,5 м, при высоте в 1,8 м. В случае установки оборудования в помещении, кессон может иметь размеры — 1х1х1 м.

Также нужно определиться с инфраструктурой скважины, что лучше всего делать весной. Если на участке высокий уровень грунтовых вод, то в котловане нужно будет обустраивать бетонный пол. При низком уровне вод, дно на пятнадцать сантиметров можно просто засыпать щебенкой, обложив перед этим стенки ямы фундаментной пленкой.

Этапы работ по возведению кессона:

  1. Примерно в восьми сантиметрах от стенок котлована необходимо установить сетку из арматуры, используя в качестве прокладок деревянные бруски.
  2. Из старых досок и брусков устанавливается опалубка и обтягивается полиэтиленовой пленкой.
  3. Заливается бетон. Если всю конструкцию целиком залить с первого раза невозможно, то нужно будет это сделать в несколько этапов. Для предотвращения возникновения воздушных полостей, заливая бетонный раствор, его следует обрабатывать или штыковать вибробуром.

После того как бетон просохнет, в стенах кессона с помощью перфоратора необходимо проделать отверстия, через которые будут проводиться трубы. В месте прохода труб через бетон, на них надеваются гильзы. Зазор между бетоном и гильзой заливается раствором, а между трубой и гильзой заделывается пеной.

  • Теперь можно приступать к сооружению крышки, которая представляет собой уложенный на бруски деревянный щит. Для этого на доски сначала вертикально, а затем горизонтально выставляется по шесть брусков, которые скручиваются саморезами.
  • На готовой основе по периметру строится опалубка, высота которой должна быть около десяти сантиметров.
  • В крыше должно быть отверстие для люка. Определив его местонахождение на основе, нужно установить в этом месте необходимого размера деревянный короб.
  • Получившуюся конструкцию изнутри нужно прикрыть пленкой.
  • В предназначенном для заливки бетона пространстве собирается арматурный каркас.
  • В опалубку заливается бетоны раствор, после просыхания которого крышка будет готова.
  • С помощью битумной мастики проводится гидроизоляция внешней и внутренней поверхности бетона.
  • Кессон из бетона готов. Во время его строительства следует иметь в виду, что созревает бетон в течение нескольких недель. Поэтому для предотвращения пересыхания опалубку рекомендуется закрывать пленкой.

    Изготовление и установка кессона из металла

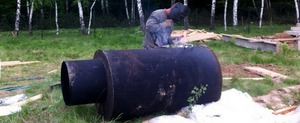

    За счет того, что конструкцию из металла довольно легко собрать своими руками, она является самой популярной. Для ее изготовления понадобится подготовить лишь сварочный аппарат и необходимое количество металла, толщина которого должна быть четыре или пять сантиметров.

    При изготовлении такой емкости нужно учитывать, что ее срок службы напрямую зависит от количества швов. Поэтому чаще всего конструкция выполняется в форме цилиндра. К тому же она еще проста в изготовлении.

    Конструктивные особенности металлического кессона:

    1. В дне емкости проделывается отверстие, через которое будет проходить обсадная труба. К полученному отверстию приваривается гильза и надевается на трубу.
    2. В готовых металлических конструкциях чаще всего уже имеются предназначенные для водопроводных труб ниппеля. Если кессон выполнен самостоятельно, то в его стенки нужно будет вварить ниппеля.
    3. На верху емкости должен быть люк. Для облегчения доступа его можно сделать на петлях.

    Для защиты от коррозии следует не забыть наружную поверхность кессона покрыть несколькими слоями битумной мастики, а внутреннюю поверхность загрунтовать.

    Устанавливать металлические конструкцию в подготовленный для нее котлован достаточно просто.

      До уровня земли обрезается обсадная труба.

    На котлован укладываются брусья, на которые устанавливается готовая конструкция. Необходимо проследить, чтобы оси обсадной трубы и емкости совпадали, а гильза оделась не трубу.

  • Брусья удаляются и кессон опускается.
  • Конструкция устанавливается в котловане и закрепляется брусьями.
  • Для герметизации кессона днищу приваривается труба.
  • В емкость через ниппели заводятся трубы для водопровода и электрического кабеля.
  • После того как монтаж металлического кессона будет закончен, можно приступать к обратной засыпке.

    Пластиковый кессон — особенности монтажа

    Изготавливаются такие конструкции по схеме металлических, только приваривать к ним ничего не нужно. В проделанных отверстиях зазоры между трубами и емкостью закрываются с помощью специальных герметичных оголовок.

    Особенностью установки пластикового кессона является то, что снаружи их необходимо укреплять бетонной стяжкой, залив для этого пространство между конструкцией и стенами котлована бетоном. Оборудование внутрь кессона можно будет устанавливать только после того, как застынет бетон.

    Конечно, изготовление и монтаж кессона своими руками является достаточно трудоемким и ответственным, но, в то же время вполне выполнимым делом. Изготовленная самостоятельно конструкция обеспечит дом бесперебойным потоком воды и прослужит много лет.

    Изготовление кессона для скважины своими руками

    Сегодня проблема водоснабжения загородного дома, не подключённого к центральному водопроводу, решается достаточно просто. На участке обустраивают скважину с глубинным насосом, от которого прокладывают трубопровод к дому. Бесперебойную подачу воды обеспечивают установленные рядом со скважиной или в подвале гидроаккумулятор с устройствами автоматики и регулирования. Чтобы защитить устье скважины и насосное оборудование в зимний период, используют кессон, который устанавливают в непромерзающих слоях грунта. Достаточно высокая цена заводских изделий из пластика и металла вынуждает умельцев искать более дешёвые варианты. Рассмотрим несколько конструкций кессонов, изготовленных из подручных материалов.

    Что такое кессон

    Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

    Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

    В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

    Виды кессонов

    Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

    • круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
    • квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
    • прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

    Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

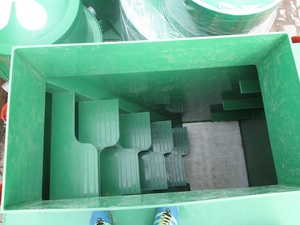

    Пластиковый кессон имеет множество преимуществ перед другими конструкциями

    Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

    Устройство и особенности приямков для скважин

    Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

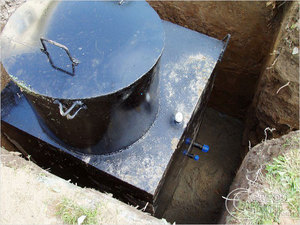

    Схематическое изображение кессона для скважины

    При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

    Сооружение из кирпича

    Кессон, построенный из кирпича, представляет собой прочную, надёжную конструкцию и требует минимального утепления. Кирпичный приямок над скважиной можно устанавливать только в том случае, если уровень грунтовых и паводковых вод в весенний период не поднимается выше 3 м. В противном случае избежать затопления скважины не удастся.

    При строительстве сооружения важно учитывать его вес, поскольку неправильное обустройство основания может привести к проседанию конструкции и деформации трубопровода.

    Кирпичный кессон для скважины

    Какие материалы и инструмент потребуются

    Огромным преимуществом кирпичного кессона является то, что его можно сделать любого размера, в зависимости от собственных возможностей и предпочтений. Для строительства понадобятся:

    • щебень фракции 20 – 25 мм;
    • песок;
    • цемент M-400;
    • кирпич (можно бывший в употреблении);
    • гидроизоляция;
    • доски и балки (лучше всего твёрдые породы дерева) или металлическая арматура, уголки, швеллеры и т. д. для обустройства перекрытия.

    При расчёте количества строительных материалов исходят из того, что на один квадратный метр кладки в полкирпича (с учётом толщины растворных швов) понадобится примерно 50 шт. красных обожжённых кирпичей.

    Перед началом строительных работ необходимо подготовить:

    • бетономешалку;
    • совковые и штыковые лопаты;
    • тачку для перевозки стройматериалов;
    • ёмкости для раствора;
    • кельму;
    • трамбовку;
    • уровень строительный;
    • рулетку;
    • болгарку, ножовка по дереву;
    • сварочный аппарат.

    Кроме этого, если планируется оштукатуривание внутренней поверхности кессона, то потребуются штукатурные маяки, шпатели и другие инструменты.

    Подготовительные работы

    Дно кирпичного кессона может выполняться как в виде цементно-песчаной стяжки или малозаглубленного плитного фундамента, так и простой щебневой засыпкой. Кстати, не стоит снисходительно относиться к последнему способу — если опасности подтопления грунтовыми водами нет, то именно он позволит отводить стекающий конденсат в грунт.

    Котлован под приямок можно вырыть своими руками, без привлечения землеройной техники

    Процесс подготовки к строительству резервуара начинают с разметки границ при помощи колышков и натянутого шнура. После этого начинают рыть котлован вокруг скважины на необходимую глубину. При этом можно воспользоваться как собственными силами с привлечением к работе родственников и друзей, так и землеройной техникой. Разумеется, обозначать границы котлована в последнем случае не потребуется.

    Если для оголовка кессона будет использоваться самодельная крышка, то изготавливают рамку с деревянным или металлическим люком, который будет установлен в перекрытие.

    Пошаговая инструкция

    1. Для кессона со стяжкой или засыпкой делают ленточный фундамент шириной немногим больше толщины кирпичной кладки. Для этого по периметру сооружения копают траншею глубиной 50 см, засыпают её слоем песка толщиной 10 – 15 см и уплотняют трамбовкой. Траншею необязательно заливать бетоном. Можно заполнить её крупным щебнем, бутом размером до 10 см или обломками кирпича и залить песчано-цементным раствором до верхнего уровня. К кладке стен приступают после полного схватывания забутовки.
    2. Обсадную трубу обрезают на высоте до 0.5 м от дна.

    Обсадную трубу выполняют только после того, как будет подготовлено основание днища кессона

    Стенки кессона в полкирпича обеспечат достаточную прочность и теплоизоляцию

    Чтобы снизить стоимость сооружения, верхнее перекрытие можно не бетонировать, а засыпать грунтом, соорудив холм высотой до 30 – 40 см над уровнем участка.

    Перекрытие кессона под установку деревянной обрешётки

    Заливка плиты перекрытия

    Кессонная горловина из кирпича

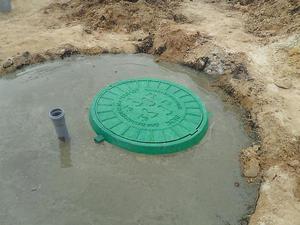

    После высыхания раствора кессон засыпают до уровня участка и устанавливают люк. Внутрь резервуара опускают металлическую лестницу и монтируют оборудование. После подключения насоса проводят пробный пуск и настройку автоматики.

    Видео: Кирпичный кессон для скважины своими руками

    Сооружение и обустройство конструкции из бетона

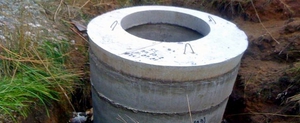

    Если вы хотите построить бетонный кессон, то сделать это можно двумя способами:

    • из монолитного железобетона;
    • при помощи железобетонных колец диаметром 1 или 1.5 м.

    В первом случае можно обойтись лишь своими силами, тогда как использование бетонных колец потребует дополнительных рабочих рук и привлечения грузоподъёмного оборудования.

    Кессон из сборных железобетонных элементов

    Так же, как и в случае с кирпичным кессоном, перед началом строительства определяют необходимость бетонирования пола в зависимости от уровня грунтовых вод. Размер кессона выбирают исходя из того, будет ли в нём размещаться гидроаккумулятор и другие устройства. Если приямок будет простым защитным сооружением для скважины, то его размеры должны быть около 1×1 м. При необходимости размещения насосного оборудования кессон делают габаритами не менее 1.5×1.5 м.

    Необходимые материалы и инструмент

    Для строительства бетонного приямка понадобятся такие материалы:

    • цемент марки не ниже M-400;
    • щебень фракции 20 – 30 мм;
    • просеянный речной песок;
    • доски и брус для опалубки;
    • арматурная сетка;
    • гидроизоляция;
    • люк;
    • отрезок трубы для изготовления пеналов.

    Инструмент, который понадобится для работы, найдётся у каждого домашнего мастера. Возможно, что-то придётся одолжить или взять напрокат. Перечень основного инструмента выглядит так:

    • бетономешалка;
    • сварочный аппарат;
    • болгарка;
    • перфоратор;
    • совковая и штыковая лопата;
    • трамбовка;
    • вёдра;
    • рулетка;
    • строительный уровень;
    • молоток, гвозди.

    Сооружение приямка из монолитного бетона включает несколько этапов, поэтому в процессе работы можно воспользоваться нашей инструкцией.

    Подготовительные работы

    Перед тем как приступить к сооружению бетонного кессона, определяют место будущего строительства, освобождают его от мусора и делают разметку. После этого вручную или с привлечением строительной техники копают яму вокруг обсадной трубы скважины. Глубину котлована делают не менее 2 м и при расчёте его размеров ориентируются на габариты кессона и толщину стенок сооружения. К слову, учитывая ширину опалубки 15 – 20 см, размеры котлована должны быть на 30 – 40 см больше сечения приямка.

    Чтобы предотвратить осыпание грунта со стенок ямы, их закрывают геотекстилем или другой плотной гидроизоляцией. Она же будет препятствовать утечкам известкового молочка во время бетонирования. Если же бетонные работы на дне кессона не предполагаются, то пол засыпают слоем песка и щебня толщиной до 15 см, после чего эти материалы утрамбовывают при помощи ручного инструмента.

    Инструкция по ходу работ

    1. На расстоянии 70 – 80 мм от боковых стенок котлована устанавливают пояс армирования. Если заливка будет выполняться в один этап, то арматурную сетку монтируют на всю высоту кессона. Если сразу залить конструкцию бетоном нет возможности, то арматуру устанавливают до определённого уровня с шагом 30×30 см.

    Монтаж геотекстиля и армопояса на нижнем ярусе кессона

    Установка опалубки скользящего типа

    К строительству следующего яруса приступают после того, как бетон даст схватку

    Отверстие в стенке кессона под водопроводные трубы

    Можно обойтись без перфорирования стенок, если установить пеналы ещё на этапе обустройства опалубки и заливки бетона.

    Обустройство обрешётки перекрытия

    Гидроизоляция обрешётки и установка армирования

    Монтаж металлической рамы с люком

    Залитая бетоном горловина кессона

    После утепления конструкции можно приступать к установке оборудования и эксплуатации сооружения.

    Видео: Утепление кессона своими руками

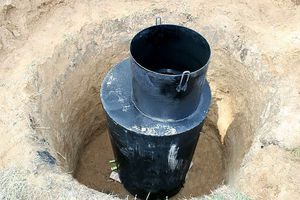

    Как сделать металлический кессон своими руками

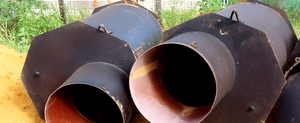

    Стальной кессон является одним из наиболее дорогостоящих вариантов, который, к тому же, требует регулярной покраски и ухода. В наше время, когда есть альтернатива в виде пластиковых или сборных железобетонных конструкций, популярность металлических приямков стремительно падает. Тем не менее, если в ваших закромах найдётся несколько стальных листов, то строительство кессона из металла может стать бюджетным решением проблемы.

    Можно купить металлический кессон заводского изготовления, однако для домашнего мастера его изготовление не представляет трудностей

    Фотогалерея: чертежи конструкции

    В зависимости от материалов, имеющихся в наличии, можно изготовить круглый, квадратный или прямоугольный кессон для скважины. Размеры на приведённых ниже чертежах и схемах являются ориентировочными и могут быть увеличены до любых значений при необходимости установки в приямке дополнительного оборудования.

    Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

    На удаленных от города участках возникает необходимость в автономном водоснабжении. В таком случае источником воды выступает скважина. Для ее обустройства нужен кессон, который защищает верхнюю часть колонн от неблагоприятных факторов.

    Кессон для скважины.

    Что такое скважинный кессон и зачем он нужен

    Кессон – герметичная сборно-монолитная емкость, задача которой – защищать скважину и установленное оборудование от поверхностных, грунтовых вод, механических повреждений, воздействия низких температур и промерзания. Кроме того, кессон часто применяют в качестве места для установки требуемого оборудования в целях обеспечения водой объекта, а также обслуживания непосредственно самой скважины.

    Разновидности кессонов

    Для изготовления оборудования используют такой материал, который обеспечит достаточную теплоизоляцию и требуемую герметизацию, которая должна быть внутри.

    Есть следующие типы кессонов:

    1. Из пластмассы. Он обеспечивает хорошую герметизацию. Материал легкий, поэтому устройство легко транспортировать, устанавливать. Но сама конструкция недостаточно жесткая и, чтобы предотвратить ее всплытие, камеру по контуру заливают бетоном.
    2. Из металла. Чаще всего используется сталь. Этот материал прочный, прослужит такое сооружение долго. Если камера изготовлена правильно, то она обеспечит герметизацию, всплывать не будет. Но материал подвержен коррозии, поэтому требуется проведение гидроизоляции.
    3. Из бетона. Емкость прочная, но не выдерживает попадания влаги. Поэтому, как в случае с монтажом металлических конструкций, требуется гидроизоляция. Установка тяжелая, поэтому транспортировать, осуществлять монтаж конструкции проблематично.
    4. Из кирпича. Теплоизоляционные характеристики выше по сравнению с другими материалами, не требуется дополнительное утепление. Установить камеру может только человек, который хорошо разбирается. Этот вариант долговечный, в экономическом плане выгоден.
    5. Из полимерпеска. Сама система стоит недорого, герметичная и прочная. Кроме того, легка в эксплуатации.

    У всех видов имеются как преимущества, так недостатки. Перед выбором сооружения нужно подумать о том, чего хочет владелец добиться при установке, о скорости работы, стоимости кессона, долговечности эксплуатации и пр.

    Как самостоятельно изготовить кессон

    Чтобы сделать кессон для скважины своими руками, для начала необходимо определиться с материалом, параметрами системы.

    Монолитная конструкция из бетона

    Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

    Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

    Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

    Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий. Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой.

    Чтобы выбрать тип конструкции, необходимо оценить гидрогеологическое состояние дна ямы. Целесообразнее это делать весной, так как высоко поднимаются грунтовые воды. Если дно влажное, то конструкция должна быть полностью герметичной, а если сухое – то можно использовать дренажный слой. Если не обеспечить герметизацию, то грунтовые воды затопят кессон внутри.

    Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

    Конструкция кессона монолитного из бетона.

    Работа проводится следующим образом:

    1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
    2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
    3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
    4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
    5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

    Кессон из бетонных колец

    Скважинная система из бетонных колец предусматривает следующее:

    1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
    2. Заливают дно бетоном и бурят отверстие под трубу.
    3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
    4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
    5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

    Из бетонных колец кессон для скважины.

    Бюджетная камера из кирпича

    Устройство кессона из кирпича:

    1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
    2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
    3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
    4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

    Герметичная емкость из металла

    1. Снова выкапывают яму, подходящую под размер и форму камеры.
    2. На дне вырезают отверстие для обсадной трубы.
    3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
    4. Конструкцию нужно обработать защитным слоем.

    При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

    Кессон для скважины своими руками из бетона и кирпича особенности обустройства, пошаговые инструкции

    Классификация кессонов

    Кессон – это герметическая емкость, предназначенная для защиты устья скважины от мороза, осадков и прочих негативных явлений. Его форма может быть разнообразной, но достаточной для того, чтобы внутрь мог спуститься человек для обслуживания оборудования. Кессон для скважины может быть изготовлен из нескольких видов материалов:

    Схема устройства кессона.

    1. Пластик – это самый удобный и практичный вариант, который обладает оптимальной стоимостью. Пластиковая конструкция отличается небольшим весом, монтаж ее простой и быстрый, он не требует особого опыта. Жесткость получается в данном случае не слишком высокая, хотя это можно компенсировать, залив по контуру бетонное кольцо.
    2. Кессон для скважины из бетона является тоже практичным, долговечным, но монтаж его сложный, требует определенных знаний при планировании. После установки необходимо обеспечить отличную тепло- и гидроизоляцию.
    3. Кирпичные модели обладают высочайшим качеством, но своими руками их практические невозможно осуществить. Требуется опытный специалист, так как монтаж сложный.
    4. Емкость из металла получается максимально прочной, долговечной, обладающей отличными эксплуатационными свойствами. Металл подвержен коррозии, поэтому необходимы работы по гидроизоляции. Зато прочность и способность выдерживать нагрузки у такой конструкции высокие.

    Виды самодельных кессонов

    Кессон для скважины из кирпича

    Мастер может сделать специальную камеру для размещения в ней насосного оборудования, автоматики, гидроаккумулятора из таких материалов:

    Железобетонные кольца. Этот вариант хорош лишь тем, что при высоком УГВ и сильной пучинистости грунта камера не сдвинется с места из-за своей массы

    Но здесь важно учесть, что места стыков колец часто имеют свищи. Кессон будет периодически подтапливаться

    Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки.
    Монолитная бетонная заливка. Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание.
    Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры.

    Кирпич. Оптимальный вариант кессона, если мастер хочет самостоятельно выполнить монтаж камеры. Особенно актуален такой её вид, если на участке имеются остатки блоков от построенного коттеджа. Кирпичный кессон отличается прочностью и надежностью. Главное — обработать его наружные стенки битумной мастикой для полной герметизации.
    Полимер. Здесь можно использовать большую бочку, либо купить пластиковый кессон с ребрами жесткости. Работать с полимерными резервуарами легче, чем с иными. К тому же служат пластиковые кессоны от 50 и более лет.

    Этапы монтажа кессонов своими руками

    Монтаж монолитного бетонного кессона

    Монолитный бетонный резервуар заливают таким образом:

    • На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
    • В опалубку устанавливают арматурную сетку.
    • Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
    • Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
    • Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
    • Наружные стенки готового кессона обмазывают битумной мастикой.

    Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

    В плите важно оставить отверстие под люк

    Кессон из ЖБ колец

    Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

    С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

    Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

    Кирпичный кессон

    С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

    Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня

    Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

    Полимерный кессон

    Пластиковый кессон с ребрами жесткости

    Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

    Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

    Технология установки полимерного кессона:

    • Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
    • Аккуратно надевают кессон на трубу и опускают вниз.
    • Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
    • Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
    • Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

    Подготовительные работы

    Начальный этап при монтаже любого кессона — подготовка котлована под него и устройство основания. Яму роют по габаритам будущей камеры плюс 20-30 см со всех сторон, включая дно. В итоге горловина кессона должна возвышаться над уровнем земли на 20 см. Это позволяет исключить попадание атмосферных осадков в защитное сооружение.

    Низ котлована хорошо трамбуют. Подсыпают песчаную подушку слоем 10 см и хорошо уплотняют её. Если предусмотрен монтаж бетонного, кирпичного или кессона из ЖБ колец, обязательно делают цементную площадку толщиной 15-20 см. Её лучше армировать. Как только основание готово, можно приступать к устройству кессона.

    Разновидности кессонов

    Для изготовления оборудования используют такой материал, который обеспечит достаточную теплоизоляцию и требуемую герметизацию, которая должна быть внутри.

    Есть следующие типы кессонов:

    1. Из пластмассы. Он обеспечивает хорошую герметизацию. Материал легкий, поэтому устройство легко транспортировать, устанавливать. Но сама конструкция недостаточно жесткая и, чтобы предотвратить ее всплытие, камеру по контуру заливают бетоном.
    2. Из металла. Чаще всего используется сталь. Этот материал прочный, прослужит такое сооружение долго. Если камера изготовлена правильно, то она обеспечит герметизацию, всплывать не будет. Но материал подвержен коррозии, поэтому требуется проведение гидроизоляции.
    3. Из бетона. Емкость прочная, но не выдерживает попадания влаги. Поэтому, как в случае с монтажом металлических конструкций, требуется гидроизоляция. Установка тяжелая, поэтому транспортировать, осуществлять монтаж конструкции проблематично.
    4. Из кирпича. Теплоизоляционные характеристики выше по сравнению с другими материалами, не требуется дополнительное утепление. Установить камеру может только человек, который хорошо разбирается. Этот вариант долговечный, в экономическом плане выгоден.
    5. Из полимерпеска. Сама система стоит недорого, герметичная и прочная. Кроме того, легка в эксплуатации.

    У всех видов имеются как преимущества, так недостатки. Перед выбором сооружения нужно подумать о том, чего хочет владелец добиться при установке, о скорости работы, стоимости кессона, долговечности эксплуатации и пр.

    Типы материалов для строительства кессона

    Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

    • Пластиковые модели устойчивы к влажности, а их небольшой вес обеспечивает удобство монтажа. Недостатком материала является его относительно невысокая прочность. Справиться с этим можно путем контурной заливки емкости бетонным раствором.
    • Бетонные конструкции требуют определенных усилий при установке. Кроме того, при выполнении кессона из бетонных колец потребуется оплачивать услуги грузоподъемной спецтехники. В то же время бетонные кессоны можно считать достаточно надежными и долговечными.
    • Кессон для скважины своими руками можно сделать из металла. Этот материал также обладает надлежащей прочностью и долговечностью. Однако с учетом условий эксплуатации при строительстве потребуется обеспечить максимально надежную гидроизоляцию такого изделия для предотвращения коррозии и внимательно следить за целостностью защитного слоя в процессе эксплуатации.
    • Установка кессона на скважину может осуществляться методом кирпичной кладки. Таким конструкциям при изготовлении для надежности потребуется защитный слой для обеспечения герметичности. Приобретение строительного материала потребует капиталовложений, но для кессона можно использовать кирпич, оставшийся после строительства дома или гаража.

    Устройство кессона для скважины

    Проводка коммуникаций в частном доме предполагает в том числе и наличие системы подачи чистой питьевой воды. Для правильного монтажа системы водопровода необходимо учесть несколько важных моментов. Во-первых, водопровод должен либо находиться на глубине ниже уровня промерзания грунта, либо быть снабженным системой активного обогрева. Такая система обходится недешево, поэтому кессон, зарытый на глубине около двух метров, считается более дешевым, но не менее эффективным способом организации подачи воды.

    Устройство кессона для скважины

    Кессон представляет собой герметичную емкость цилиндрической или квадратной формы, выполненную из водонепроницаемых материалов. Он помогает защитить воду из скважины от смешивания с грунтовыми водами, а также замерзания в зимний период. В условиях суровой русской зимы кессон дополнительно утепляют при помощи вспененного полимера или пенопласта. Снизу в кессон входит обсадная труба скважины, а с боку выходят трубы водоснабжения.

    Размеры кессона в каждом отдельном случае рассчитываются индивидуально. Нет смысла делать кессон большого размера, так как в таком случае вы просто потратите лишние строительные материалы. Обычно кессон строят с расчетом на то, чтобы одному человеку внутри кессона было удобно проводить обслуживание и ремонтные работы. Для этих целей, как правило, достаточно сделать кессон диаметром один метр, и высотой около двух метров. Таких размеров будет достаточно, чтобы свободно разместить внутри кессона насос, автоматику для его управления, манометры и фильтры и уберечь его от промерзания.

    Необходимые инструменты и материалы

    При строительстве кессона стыки между бетонными кольцами нужно тщательно загерметизировать

    Если мастер принял решение монтировать монолитный бетонный кессон, следует подготовить такие материалы:

    • цемент М-400 и выше;
    • среднефракционный щебень (30 мм);
    • речной песок;
    • арматурная сетка или прутья;
    • битумная мастика;
    • доски для опалубки.

    Для монтажа кессона из кирпича следует подготовить:

    • цемент М-400 и выше;
    • щебень (фракция 20-25 мм);
    • песок речной;
    • блоки кирпича (количество штук высчитывается по предполагаемой ширине и высоте стенок, делённой на ширину и высоту одного блока);
    • битумная мастика.

    Из инструментов понадобятся:

    • бетономешалка или специальный поддон для приготовления раствора вручную;
    • лопата штыковая и совковая;
    • трамбовка;
    • рулетка;
    • молоток и гвозди;
    • мастерок;
    • киянка;
    • ведра;
    • строительный уровень;
    • газовая горелка.

    Для всех остальных видов кессона (из полимера или колец) потребуются сами емкости плюс лопата и трамбовка.

    Как самостоятельно изготовить кессон

    Чтобы сделать своими руками, для начала необходимо определиться с материалом, параметрами системы.

    Монолитная конструкция из бетона

    Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

    Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

    Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

    Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

    Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой

    Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

    Конструкция кессона монолитного из бетона.

    Работа проводится следующим образом:

    1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
    2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
    3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
    4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
    5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

    Кессон из бетонных колец

    Скважинная система из бетонных колец предусматривает следующее:

    1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
    2. Заливают дно бетоном и бурят отверстие под трубу.
    3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
    4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
    5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

    Из бетонных колец кессон для скважины.

    Бюджетная камера из кирпича

    Устройство кессона из кирпича:

    1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
    2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
    3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
    4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

    Герметичная емкость из металла

    1. Снова выкапывают яму, подходящую под размер и форму камеры.
    2. На дне вырезают отверстие для обсадной трубы.
    3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
    4. Конструкцию нужно обработать защитным слоем.

    При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

    Участок

    Для организации автономного водообеспечения частного дома или дачного участка не достаточно просто пробурить скважину. Понадобится создать комплексную инфраструктуру для обслуживания и эксплуатации водозаборной системы. Одним из важных элементов является кессон – устройство, защищающее оголовок устья скважины от негативного воздействия внешних факторов. Кессоную емкость можно купить или изготовить самостоятельно.

    Необходимость установки кессона для скважины

    Большинство скважин используются для круглогодичного обеспечения дома водой. Однако для этого необходимо обеспечить плюсовые показатели температуры для оголовка конструкции. Бесперебойная работа скважины в зимний и летний период возможна при установке кессона.

    Кессон – герметичная емкость, углубленная в грунт, в которой располагается оборудование для скважины. Кессон защищает основные технические узлы от промерзания и негативного воздействия факторов окружающей среды.

    Если забор воды осуществляется недалеко от дома, то можно разместить аккумулятор и гидроаккумулятор в подвале помещения. В случаях, когда скважина находится достаточно далеко, то обязательно требуется защита насосного оборудования, фильтрующей установки, манометра, автоматики, устья скважины и труб.

    Таким образом, кессон решает ряд эксплуатационных вопросов:

    • защита сети и оборудования от воздействия минусовых температур;
    • предотвращение попадания дождя и снега вовнутрь гидротехнического устройства;
    • установка комплекса оборудования для функционирования скважины;
    • возможность подсоединения напорной магистрали к водопроводной сети.

    Конструкция кессона: основные составляющие и принцип работы

    Кессон имеет простую конструкцию. Емкость изготавливается из разных водонипроницаемых материалов, обеспечивающих герметичность. Чтобы в кессоне поддерживалась температура выше 0°С, его устанавливают в незамерзающих (нижних) слоях грунта. На поверхность выводят люк, через который можно свободно попасть вовнутрь кессона. Верхняя крышка обязательно теплоизолируется.

    Часто дверь для открытия люка выполняется в виде двойной конструкции: первая крышка размещается на уровне грунта, а вторая – на 20-30 см выше.

    Кессон дополнительно оснащается:

    • выходными отверстиями (бочата, гильзы или ниппели) для водопровода и горловины скважины, а также подвода питающего кабеля;
    • вентиляционной системой;
    • резервным выходом с шаровым краном для использования воды в хозяйственных целях, например орошения участка в летнее время.

    Средние габариты кессона составляют 2 м в глубину и 1-1,5 м в ширину.

    К кессонам выдвигаются следующие требования:

    • прочность и устойчивость крыши/стен кессона к внешним воздействиям;
    • наличие в емкости люка/дверцы, обеспечивающего доступ к системе водоснабжения и самой скважине;
    • минимальный размер кессона, в котором будет расположено оборудование – 1,5*1,5 м;
    • диаметра защитной емкости должно хватать, чтобы разместить в нем комплекс оборудования и проводить обслуживание скважины.

    Разновидности кессонных емкостей для скважины

    Все виды кессонов классифицируют за двумя основными критериями: материал изготовления и форма.

    Характеристики оборудования во многом определяются материалом конструкции.

    Пластиковые кессоны имеют небольшой вес, просты в монтаже и устойчивы к высокой влажности. Дополнительный плюс – отличная герметичность емкости. Недостаток кессона из пластика – относительно невысокая жесткость конструкции. Минимизировать этот минус поможет обустройство бетонного кожуха.

    Бетонный кессон отличается высокой прочностью и долговечностью. Основной недостаток подобных конструкций – сложность проведения монтажных работ. При установке кессона из бетонных колец придется привлекать грузоподъемную технику и оплачивать их услуги.

    Кирпичный кессон изготавливается методом кирпичной кладки. Для придания таким конструкциям надежности необходим защитный слой, обеспечивающий герметичность. Соорудить кессон можно из остатков или обрезков кирпичей, оставшихся после постройки гаража или дома. Это позволит сэкономить на покупке нового материала.

    Металлический кессон выполняется из нержавеющей, конструкционной стали или алюминиевых сплавов. Корпус имеет хорошую прочность, противостоит механическим нагрузкам, и в то же время, благодаря гибкости предотвращает появление трещин. Толщина металлических кессонов составляет не меньше 3 мм. Обязательное условие долговечной эксплуатации – нанесение качественного антикоррозийного покрытия.

    По форме защитные сооружения подразделяются на несколько типов:

    • квадратные кессоны выполняются из металлических листов, пластиковых, бетонных или кирпичных резервуаров;
    • круглые приямки – обычно пластиковые модели или кессоны из бетонных колец;
    • резервуары в форме прямоугольника используются при необходимости монтажа дополнительного оборудования (фильтров, расширительных баков и т.д.).

    Изготовление кессона для скважины своими руками

    Установка кессона для скважины своими руками для каждого из описанных видов резервуаров несколько отличается. Однако при создании любого типа кессоной емкости необходимо провести ряд подготовительных землеройных мероприятий.

    Подготовка места под кессон

    1. Выкопать яму вокруг скважины. Котлован должен располагаться так, чтоб трубы находилась удаленно от центра – это упростит размещение оборудования и обслуживание устройства. Диаметр скважины под кессон должен быть на 30-40 см больше размеров встраиваемой защитной емкости.
    2. Глубина котлована зависит от типа устанавливаемого кессона. При монтаже фабричной емкости из металла или пластика глубина траншеи немного больше высоты кессона – резервуар должен выступать над уровнем земли на 15 см. При обустройстве кирпичных и бетонных колодцев яму следует углубить – положение люка на уровне земли.
    3. От дома до кессона вырыть траншею для прокладки электрокабеля и водопровода. Глубина залегания траншей – 0,5-2 м . Точная величина зависит от уровня промерзания грунта.
    4. На выход обходной трубы надо приварить гильзу обсадной колоны. Установка этого элемента обусловлена тем, что обсадная колона и кессон изготовлены из разных материалов. В период весенних паводков нагрузка на место их соединения возрастает и может спровоцировать появление трещины. Гильза фиксируется с помощью двойного сварочного шва. Оптимально, если выход обсадной трубы расположен на высоте 30-50 см от днища кессона.
    5. Стены котлована обложить гидроизоляционным слоем. Дно усыпать щебенкой – толщина слоя 15 см.

    Кессон для скважины из кирпича своими руками: видео

    Бетонный кессон для скважины своими руками

    Для создания приямка из монолитного бетона понадобятся следующие материалы:

    • цемент марки М-400 и выше;
    • щебень фракции около 30 мм;
    • брус и доски для опалубки;
    • сетка арматурная;
    • речной песок;
    • люк;
    • гидроизоляционный материал.

    Инструменты для работы:

    • сварочный аппарат;
    • бетономешалка;
    • перфоратор;
    • болгарка;
    • штыковая лопата;
    • ведра, рулетка, строительный уровень и тромбовка;
    • гвозди и молоток.

    Порядок изготовления бетонного кессона:

    1. Отступить от боковых стен котлована 70-80 см и установить арматурную сетку на полную высоту кессона. Если конструкция будет наполняться бетоном постепенно, то арматуру монтируют до определенного уровня, шаг – 30*30 см.
    2. Для изготовления ограждения подойдут различные пиломатериалы, как вариант, можно обустроить «скользящую» опалубку. По периметру приямка установить щитки высотой 40-50 см. По мере заливки, после полного высыхания бетонной смеси, доски перемещаются вверх. Использование такого типа опалубки позволит существенно сэкономить на материале, но продлит весь процесс создания кессона.
    3. Обтянуть опалубку пленкой полиэтилена.
    4. Подготовить бетон в пропорции: 1 часть цемента, 5 щебня и 3 песка. Залить подготовленный опалубок.
    5. Дождаться полного схватывания бетона и перфоратором проделать отверстия для монтажа гильз, необходимые для выводов кабеля и водопроводной магистрали.
    6. Зазоры между стенками кессона и гильзами обработать цементно-песчаным раствором.
    7. Дно резервуара залить песчаной стяжкой или забетонировать.
    8. Возвести опалубку для перекрытия. В деревянном щите предусмотреть отверстие под летнюю колонку, вентиляцию и люк. Установить боковые стенки опалубки и уложить арматурную сетку. Днище и бока деревянного щита укрыть полиэтиленовой пленкой. Залить бетоном.
    9. Изготовить оголовье кессона. Деревянный каркас демонтировать и установить металлическую раму.
    10. Горловину армировать, установить опалубку и залить цементно-песчаной смесью.
    11. Стенки кессона обработать гидроизолирующим материалом и теплоизолировать водостойким утеплителем.

    Самостоятельный монтаж кирпичного кессона

    Для изготовления кирпичного кессона для скважины своими руками надо подготовить:

    • щебень фракцией до 25 мм;
    • цемент М-400;
    • песок;
    • гидроизоляцию;
    • деревянные балки или металлическую арматуру для создания перекрытия;
    • кирпич.

    Инструменты понадобятся те же, что и при обустройстве бетонного приямка.

    Алгоритм выполнения строительных работ:

    1. Дно кессона может выполняться в виде щебневой засыпки, цементно-песчаной стяжки или плитного фундамента.
    2. Для резервуара с засыпкой или стяжкой создать ленточный фундамент. Ширина основания должна немного превышать толщину кирпичной кладки. По периметру котлована выкопать траншею глубиною 50 см. Обустроить песчаную подушку (10-15 см) и утрамбовать ее.
    3. Траншею залить бетоном или засыпать щебенкой крупной фракции, кусками кирпича, после чего заполнить песчано-цементным раствором.
    4. Оставить фундамент до полного застывания.
    5. Уложить слой гидроизоляции на основание.
    6. Укладку кирпича начинать с угла кессона. Швы тщательно заполнять раствором, контролируя ровность возведения резервуара.
    7. Выгнать стены до уровня размещения трубопровода, установить между кирпичами специальные футляры и продолжить кладку.
    8. Когда кессон полностью выложен из кирпича, стены оштукатурить и обработать жидкой гидроизоляцией.
    9. Дно приямка наполнить щебнем и утрамбовать. Как вариант, можно сделать бетонную стяжку (толщина 15 см) или цементно-песчаную стяжку (не более 5 см).
    10. Изготовление плиты перекрытия:
      • на верху созданного кирпичного колодца разместить балки и доски;
      • зафиксировать вентиляционный канал, футляр трубы и люк;
      • уложить полиэтиленовую пленку;
      • установить армирующую сетку;
      • утеплить верхнюю часть кессона пенополистиролом;
      • залить конструкцию бетоном.
    11. После затвердевания плиты перекрытия сделать оголовье кессона размером 0,5*0,5 м.
    12. Установить люк, опустить в резервуар лестницу и выполнить монтаж оборудования.

    Установка металлического кессона для скважины своими руками

    Популярное решение – формирование кессонного резервуара из металла. Можно приобрести готовый корпус и установить его в подготовленный котлован или собрать емкость самостоятельно. Но для этого надо иметь некоторые сварочные навыки.

    Важно! Шов – потенциальный источник развития коррозии. Поэтому при изготовлении необходимо отказаться от большого количества швов. Оптимальный вариант – создание кессона цилиндрической формы из металлического листа.

    Последовательность сварочных и монтажных работ при изготовлении металлического кессона скважины руками:

    1. Из металла вырезать люк и основание кессона. В днище сделать отверстие под установку обсадной трубы.
    2. Приварить гильзу колоны. Сварочный шов выполняется обязательно с двух сторон.
    3. Из металлического листа выкроить основную деталь, высота которой будет равна размеру стенок резервуара.
    4. В месте размещения кабеля и трубопровода сделать отверстия.
    5. Выполнить боковые швы, соединить корпус с дном.
    6. Монтировать крышку кессона, предусмотрев проем под оголовок.
    7. Прикрепить крышку к оголовку приямка.
    8. К боковым стенкам приварить петли из стального прута для установки строп.
    9. Сварочные швы очистить, прогрунтовать, окрасить и обработать антикоризионным состав.
    10. Утеплить кессон негигроскопичным теплоизоляционным материалом.
    11. Установку металлической емкости выполнить с помощью подъемного крана.

    Монтаж пластикового кессона

    Особенности установки пластикового кессона скважины руками:

    • резервуар из пластика устанавливается на деревянные балки, после чего заводят обсадную трубу;
    • трубопроводы и кабеля лучше располагать в пластиковых трубах;
    • гидроаккумулятор, автоматика, насос и прочее оборудование надо располагать от стенок кессона на расстоянии 5-10 см;
    • пластиковый кессон желательно дополнительно укрепить в котловане арматурой и бетонной стяжкой;
    • под установку пластикового резервуара рекомендуется обустраивать бетонную подушку.

    Установка пластикового кессона скважины руками: фото

    Важно! Гибкость пластика имеет некоторое эксплуатационное преимущество перед металлическим корпусом. Даже если полимерный резервуар немного «поведет», герметичность кессона не нарушится.

    Обустройство скважины своими руками без кессона: применение адаптера

    Альтернативный способ обеспечить дом круглогодичной подачей водой из скважины – установка адаптера.

    Адаптер – безрезьбовое устройство для вывода труб от скважины ниже уровня промерзания почвы. Оборудование состоит из двух частей:

    • первая часть закрепляется на обсадной колоне и выступает герметичным узлом вывода водопровода, подающим воду в дом;
    • вторая часть – съемная, фиксируется с первым элементом на «ласточкин хвост»; эта часть устанавливается на трубу, присоединенной к насосу.

    Обустройство скважины адаптером имеет некоторые преимущества:

    • простота монтажа, компактность – нет необходимости возводить громоздкие конструкции типа кессона;
    • невысокая стоимость – покупка адаптера обойдется дешевле строительства другого защитного резервуара;
    • возможность скрыть скважину полностью под землей.

    Монтаж адаптера: видео

    Читайте также:  Как открыть дверь без ключа — если потерял?
    Ссылка на основную публикацию
