Возводим каркас крыши самостоятельно

Как сделать каркас крыши своими руками – технология и устройство

Главным элементом конструкции крыши является каркас, поскольку на него приходится большая механическая нагрузка. По этой причине к нему предъявляются повышенные требования относительно надежности, прочности и долговечности.

Даже при использовании самых качественных стройматериалов для обустройства кровли, если каркас крыши выполнен с нарушением технологии, возведенная конструкция быстро придет в негодность.

Каркасную часть небольшого по площади дома возвести можно самостоятельно, но при условии проведения правильных расчетов, владения навыками строительных работ и соответствующей теоретической подготовке. В результате получится сэкономить немалую сумму. Если все же решено воспользоваться услугами профессиональных кровельщиков, тогда владелец дома сможет держать под контролем процесс создания каркаса.

В статье описано обустройство наиболее распространенного типа кровли – двускатного. Если освоена технология строительства такого каркаса крыши, тогда и другие конструкции (например, ломаные, шатровые) можно будет выполнить без труда.

Особенности подбора варианта стропильной системы

Все системы стропил состоят из стропильных ног, которые нужно в верхней части попарно соединить между собой. Внизу эти главные элементы каркаса объединяют стяжкой – она также может стать основанием для межэтажного чердачного перекрытия. Но в конструкционном решении систем имеются особенности.

Дело в том, что каркасы крыш обустраивают по одному из двух типов:

Эти обе системы стропил нашли применение в частном жилищном строительстве.

Как правило, конкретный выбор зависит от проектной конструкции здания. Когда промежуток между несущими стенами равен не более 6 метров, допускается монтаж системы стропил висячего типа. Ее особенность заключается в том, что ноги стропил опираются лишь на боковые стены.

Наслонная конструкция отличается большей надежностью и ее применяют при вышеназванном расстоянии, которое превышает 6 метров, и когда в помещении имеется несущая стенка, выстроенная по центру дома. В данном случае можно отказаться от провисающего варианта, если установить дополнительную опору.

Материалы для каркаса крыши

Для строительства каркасной части двускатной крыши в первую очередь потребуются стропила. Их предположительно будут делать из древесины. Можно возвести каркас крыши из досок с сечением 50х150 миллиметров или из бруса сечением 150х150 миллиметров. Желательно, чтобы это был материал хвойных пород, заготовленный в зимнее время, и из него не спустили предварительно смолу.

Наличие в древесине смолистых веществ, которые являются природным антисептиком, заметно продлевают ее срок службы. Немаловажное значение имеют условия хранения материалов и степень их просушки.

Когда производится осмотр брусьев и досок, обращают внимание на наличие брака – им могут быть трещины, расслоения, наличие следов повреждений от насекомых – древоточцев. При обнаружении этих недостатков отбракованные доски и брусья не используют.

Кроме пиломатериалов для обустройства каркаса задействуют ЖБК и металлический швеллер, но тогда кровля получается чересчур тяжелой и возвести ее самостоятельно невозможно.

Помимо стропильных ног, стоек и прогонов, из которых состоит система, в каркасную конструкцию входит перекрытие чердака, обрешетка и контробрешетка. В случае, если чердачное пространство планируется использовать как нежилое, тогда для устройства перекрытия будет достаточно досок с сечением 50х150 миллиметров.

Когда из помещения чердака хотят обустроить жилую мансарду, тогда перекрытие нужно делать надежным и для этих целей потребуется деревянный брус, имеющий сечение 150х150 миллиметров. Его укладывают на мауэрлат и тем самым добиваются требуемой прочности.

Для обустройства обрешетки и контробрешетки применяют брус, но только он должен быть более тонким. Подойдет пиломатериал с сечением квадратной формы 40х40 или 50х50 миллиметров. Брусья, имеющие такие размеры, достаточно прочные, чтобы выдержать вес «пирога» кровли. При их выборе обращают внимание на прямолинейность, поскольку любое отклонение приводит к сложностям, возникающим в процессе проведения кровельных работ.

Для сооружения обрешетки и контробрешетки также можно приобретать перфорированный профиль, изготовленный из оцинкованного металла.

Кроме вышеназванных материалов потребуются:

  1. Металлические шпильки с резьбой – ими крепят мауэрлат, выполняющий функцию опорного бруса.
  2. Скобы и кронштейны для фиксации ног стропил к мауэрлату.
  3. Крепежные изделия, включая шпильки диаметром 8 и 10 миллиметров, саморезы по дереву, которые нужны для соединения стропил.
  4. Гвозди оцинкованные.

Чтобы выполнить монтаж каркаса крыши, необходим стандартный набор инструментов, среди которых:

  • молотки разных размеров;
  • дрель для создания отверстий;
  • рубанок;
  • болгарка или пила;
  • измерительные приспособления – уровень, отвес.

Способы защиты древесины для каркаса

Прежде, как сделать каркас крыши дома, необходимо обработать его деревянные элементы защитными средствами от гниения и возгорания.

С этой целью все детали, из которых состоят стропила, обрешетки и перекрытия обрабатывают следующими составами:

  • антипиретиками, снижающими степень возгораемости древесины и защищающими от огня деревянные части кровельного каркаса;
  • антисептиками, представляющими собой вещества, способные уничтожать бактерии, они препятствуют развитию гнилостных процессов в материале, из которых сделаны перекрытия и стропила.

Вышеназванные составы наносят кистью, поскольку при использовании распылителей невозможно сделать пропитку качественно и глубоко. Это делают в несколько слоев.

Некоторые защитные средства для древесины отличаются токсичностью, поэтому их нужно наносить в условиях улицы или в помещении, которое хорошо проветривается. При этом нужно пользоваться средствами, предназначенными для индивидуальной защиты.

Обрабатывать каркас можно и после завершения его обустройства. Тогда конструкцию покрывают огнезащитным и антибактериальным составами, при этом повышенное внимание уделяют местам соединения балок системы стропил.

Монтаж мауэрлата своими руками

Опорой для каркаса возводимой кровли является мауэрлат, устанавливаемый на несущие стены. Его главная функция заключается в передаче и распределении веса крыши и различных нагрузок на ограждающие конструкции. Мауэрлат – это основа почти любой системы стропил за исключением случаев, когда кровля создается на каркасном доме или постройке из бруса. В них функцию опорной балки выполняет верхний брус на стене.

Обычно в качестве мауэрлата принято использовать брус 100х150 или 150х150 миллиметров. Лучшим вариантом считается его укладка «заподлицо» с внутренней поверхностью несущих стен. При этом снаружи в уровень с мауэрлатом нужно выложить ряды кирпичей.

Вдоль периметра здания перед его монтажом необходимо залить бетонную отмостку. После окончательного застывания состава, на эту основу в несколько слоев укладывают рубероид, чтобы этот материал обеспечил достаточную степень гидроизоляции и эффективно не допускал поглощения влаги древесиной.

В большинстве случаев мауэрлат монтируют в соответствии с такой технологией:

  1. В основу из бетона на этапе ее возведения или позже вставляют металлические крепежи диаметром от 10 миллиметров. Для этого в ней сверлят отверстия и для фиксации шпилек используют цементный раствор.
  2. Мауэрлат из цельного бруса сечением 150х150 миллиметров укладывают вдоль отмостки и в местах, где он касается крепежей, делают соответствующие отметки. Согласно им высверливают отверстия. Мауэрлат надевают на шпильки так, чтобы они выступали из бруса минимум на 10 –15 миллиметров.
  3. Для фиксации этого элемента используют гайки, поместив между ними и брусом широкую, плоской формы шайбу. При наличии сварочного аппарата на шпильках получится сэкономить. В этом случае вместо них используют арматурные прутки, а гайки приваривают к ним.

Существует другой способ монтажа мауэрлата, когда брус заменяют двумя рядами досок сечением 50х150 миллиметров:

  1. Первый ряд пиломатериалов помещают по периметру стен и закрепляют анкерными винтами, имеющими потайную головку и металлическую гильзу. Чтобы сделать отверстия в кирпичной кладке или бетоне задействуют перфоратор, заранее просверлив доски дрелью со стандартным сверлом.
  2. Другой ряд располагают сверху первого так, чтобы стыки досок не совпали. В углах древесные материалы укладывают в «перевязку».
  3. Оба ряда между собой соединяют 100-миллиметровыми гвоздями.

Второй способ обустройства мауэрлата значительно облегчает перемещение пиломатериалов на высоту, поскольку доски гораздо легче бруса. Одновременно степени прочности подобной конструкции будет достаточно, особенно, когда возводится крыша для каркасного дома, имеющая относительно небольшой вес.

Обустройство системы стропил – технология

Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.

Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.

Технология сборки каркаса с висячей системой стропил выглядит так:

  1. В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
  2. К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.
  3. Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.
  4. В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
  5. Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
  6. Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
  7. Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
  8. Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
  9. Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
  10. Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.

Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.

Как сделать обрешетку кровли

Этот элемент крыши бывает двух видов: сплошным и разреженным. Выбор одного из них зависит от используемого кровельного материала.

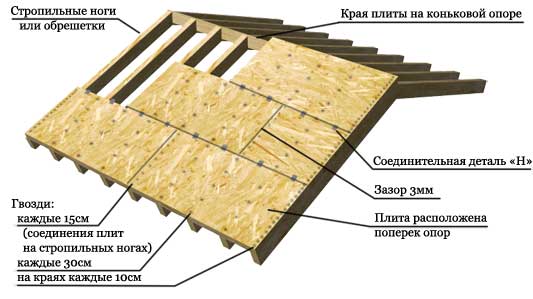

Чтобы построить сплошную обрешетку, задействуют плиты OSB или листы влагостойкой фанеры толщиной от 10 миллиметров. Их набивают на стропила посредством контррейки. Используют сплошную обрешетку, если предстоит монтаж рулонных или мягких материалов.

Когда обустраивают прореженную обрешетку, на стропила набивают доски или брусья с интервалом, который зависит от размеров элементов покрытия кровли. При необходимости сэкономить для создания обрешетки данного типа вместо использования бруса применяют необрезную доску.

Разреженную обрешетку набивают на стропила в направлении сверху вниз. Чтобы повысить прочность конструкции, первые из рядов от конькового бруса, создают без промежутков. После завершения строительства обрешетки можно начинать работы по теплоизоляции кровли, монтажу теплоизоляции и укладке финишного покрытия.

Выбор вида крыши

До начала проектирования дома его владельцы должны решить, будет ли второй этаж использоваться для жилья. Дело в том, что технология каркасной крыши под второй этаж имеет отличия, ведь жилое помещение располагается непосредственно под кровлей. В данном случае нет необходимости строить стены верхнего этажа и уже над ним обустраивать кровлю.

Каркасные крыши под второй этаж кроме достоинств имеют и недостатки, среди которых отсутствие возможности установки полноценных оконных проемов, а жилое пространство сложно сделать удобным.


Самостоятельное возведение крыши частного дома

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

  • мауэрлат — 150х150 мм;
  • стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
  • подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
  • затяжки — 50х150 мм с двух сторон;
  • прогоны — 100х150 или 150х50 мм;
  • накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

  • материала кровельного покрытия;
  • снегового района;
  • шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
  • пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Читайте также:  Круглый потолок из гипсокартона

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Стропильная система Правильный состав теплого пирога

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

  1. выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
  2. подготовка материалов и инструментов, обработка древесины антисептиком;
  3. крепление мауэрлата к стене;
  4. установка конькового ригеля, если он нужен (для наслонных стропил);
  5. монтаж каркаса;
  6. усиление кровли с помощью стоек, подкосов и затяжек;
  7. гидроизоляция;
  8. обрешетка;
  9. обеспечение вентиляции;
  10. установка капельников;
  11. монтаж покрытия.

Закрепление мауэрлата

Чтобы крыша была надежно закреплена, нужно позаботиться о ее надежном соединении со стеной здания. Если возводится деревянный дом, то мауэрлат не потребуется – в качестве этого элемента выступает верхний венец из бруса или бревна. В этом случае крепление к стене выполняют при помощи специальных “плавающих” крепежей. Они продаются уже готовыми, чаще всего их называют салазками. Такой вариант устройства крыши позволяет всей конструкции слегка смещаться при усадке стен без разрушений и деформаций.

Похожая ситуация возникает и с каркасным домом. В этом случае мауэрлатом будет верхняя обвязка стен. Она крепится к стойкам каркаса с запилом при помощи уголков, скоб или гвоздей.

Способы крепления стропил к обвязке в каркасном доме

Конструкция крыши из кирпича, бетонных блоков или бетона подразумевает крепление через мауэрлат. В этом случае есть несколько способов.

Поставить мауэрлат на стену можно четырьмя способами:

  • на скобы;
  • на шпильки;
  • на анкерные болты.

Мауэрлат можно закрепить на скобы. В этом случае в кладку с внутренней стороны закладывают деревянные бруски. Они должны располагаться на расстоянии 4 рядов от обреза. Одна сторона скобы крепится к мауэрлату, а вторая к тому самому бруску в кладке. Способ тоже можно отнести к простым. Он не рекомендован для больших зданий с высокими нагрузками.

Крепление мауэрлата на скобы. В кладке стены предусматриваются антисептированные деревянные бруски с шагом 1-1,5 м

Крепление при монтаже крыши своими руками может осуществляться через шпильки или анкерные болты диаметром 10—12 мм. Крепеж закладывают в кладку. На обрез временно укладывают мауэрлат, по нему нужно легонько стукнуть молотком. После этого на брусе остаются углубления в местах крепежа. По ним нужно сделать отверстия под шпильки. После этого брус надевают на крепеж и закручивают гайки. Метод идеально подходит для стен из легких бетонов при наличии монолитного армопояса.

Крепление мауэрлата на шпильки

Крепление стропил к мауэрлату

В домах из кирпича или камня разумнее выполнять с помощью жесткого крепления стропил к мауэрлату. В этом случае можно использовать как наслонную, так и висячую систему. Конструкция предполагает два способа:

  • с врубкой;
  • без врубки.

Соединение с врубкой и без

В первом случае стропила подрубаются с уклоном так, чтобы они плотно примыкали к мауэрлату. Для выноса карниза предусматривают кобылки. Их крепят к ноге с нахлестом не менее 1 м. Жесткая фиксация узла должна делаться с помощью саморезов, гвоздей или скоб. Но большей надежностью собранный каркас будет обладать, если для фиксации использовать металлические уголки с отверстиями под саморезы.

Способ без врубки часто не предполагает использование кобылок. В этом случае вылет каркаса обеспечивают сами балки. Такой вариант проще, чем предыдущий, поскольку не требует высокой точности. Он подойдет для новичков. Для плотного прилегания к мауэрлату в этом случае используют упорные бруски или доски. Жесткая фиксация, как и в предыдущем случае, выполняется металлическими уголками с двух сторон.

Крепление стропил к стене

Сделанный каркас нужно закрепить к коробке здания – это не даст сильному порыву ветра сорвать крышу. Для этого за правило нужно взять использование скрутки из двух проволочек диаметром 4 мм. Их оборачивают вокруг ноги в месте опирания на мауэрлат, а после проволоку крепят к стене на анкер или ерш примерно за 4-5 рядов до обреза. Элемент нужно заранее заложить в кладку.

Для деревянного дома можно упростить задачу. Собирать каркас можно с использованием скоб. Такой вариант ускорит процесс. Но важно помнить, что такой способ подойдет, только если изготовление стен выполняется из дерева.

Усиление системы

Как усилить каркас при пролетах более 6 метров? Нужно уменьшить свободный пролет стропил. Для этого используют подкосы и стойки. Делать усиление нужно с учетом планировки, важно, чтобы эти элементы не мешали пребыванию людей и гармонично вписывались в интерьер.

Подкосы обычно располагают под углом 45 или 60 градусов к горизонтальной плоскости. Стойки нельзя опирать на пролет перекрытия. Их допускается устанавливать на нижележащие стены или балки и шпренгели, перекинутые между стенами.

Затяжка необходима для уменьшения распора. Из-за него стропила могут просто разъехаться. Особенно эта актуально для систем с висячими балками. Чтобы собрать каркас, используют две затяжки, которые крепят с двух сторон от стропил. Фиксацию осуществляют на саморезы, гвозди или шпильки.

Соединение с прогоном

В верхней точки стропила опираются на промежуточный или коньковый прогон. В зависимости от выбранной системы, расположения и ширины пролета, его изготавливают из бруса сечением от 50х100 до 100х200 мм. Крепление осуществляется на соединительные металлические пластины, болты или гвозди.

Обрешетка

Перед началом работ на этом этапе требуется настелить гидроизоляционный материал. Строители рекомендуют использовать пародиффузионную влаговетрозащитную мембрану. Она стоит дороже, чем полиэтиленовая пленка, но гарантирует более надежную защиту. Свой дом — это не повод для экономии.

Конструкция кровли под профнастил

Крыша требует закрепления обрешетки. Тип зависит от выбранного кровельного материала. Для металла достаточно будет разреженной обрешетки из досок толщиной 32—40 мм. Под битумную черепицу нужна сплошная обрешетка из доски 25—32 мм или влагостойкой фанеры.

Вентиляция подкровельного пространства

Перед тем приступить к этапу укладки кровли, стоит продумать вентиляцию подкровельного пространства. Это позволит уберечь конструкции от плесени, грибка и разрушения.

Правильное обустройство вентиляции под крышей предохранит конструкцию от появления грибка

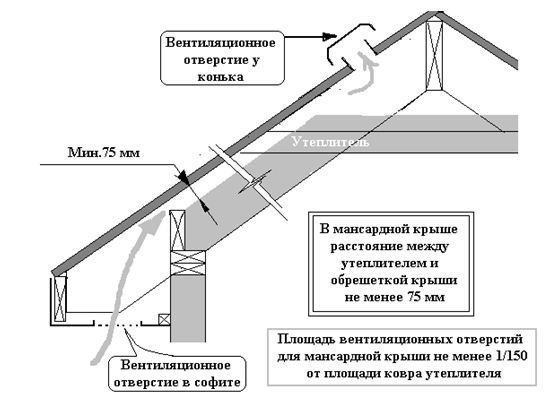

Для вентиляции нужно предусмотреть:

  • поступление воздуха через карниз (подшивку карниза при этом делают разреженной доской или специальными перфорированными софитами);
  • движение воздуха под покрытием (между утеплителем и кровлей должен быть зазор 2—3 см);
  • выход воздуха в районе конька (для этого на кровлю устанавливают коньковый и/или точечные аэратор).

Кровельное покрытие

Тип кровли выбирается из эстетических и экономических соображений. Также стоит изучить предложения производителей и выяснить допустимый уклон. Например, битумную черепицу не рекомендуют настилать при уклоне более 45°.

Фальцевая кровля – это легкое пожаробезопасное и долговечное покрытие

Настеленный материал должен обеспечивать надежную гидроизоляцию. Его монтаж осуществляют в строгом соответствии с инструкцией производителя. Существуют пять наиболее распространенных типов покрытия:

Утепление

Теплоизоляцию можно выполнять только после монтажа покрытия и гидроизоляции. Для утепления чаще всего используют минеральную вату. Она держится между стропилами за счет трения о балки и за счет нижней обрешетки. Толщину теплоизоляции подбирают расчетом в зависимости от климатического района, в среднем 150-200 мм. Читайте подробнее об утеплении крыши.

Возводим каркас крыши самостоятельно

Каркас крыши дома является одним из ключевых элементов постройки. И если каркас возведен с учетом всех правил и соблюдением норм постройки, то велика вероятность того, что данная постройка прослужит верой и правдой своим хозяевам не один десяток лет.

Устройство стропильной системы.

Обустройство фундамента и возведение стен дома подходит к финишной прямой, и перед начинающими строителями встает вопрос: как возвести крышу дома? На самом деле выбор кровельного и гидроизоляционного материала достаточно велик, и вы всегда сможете приобрести его с учетом ваших финансовых возможностей. А вот крыши дома требуют к себе особого внимания. Для начала вы должны будете определиться, какой именно вы видите свою крышу и выбрать ее тип: односкатная, двускатная, шатровая или ломаная.

Схема сборки крыши каркасного дома.

В том, чтобы сделать каркас крыши своими руками, есть масса преимуществ. Во-первых, у вас будет прекрасная возможность сэкономить на выплатах для наемных мастеров. А во-вторых, вы сами будете контролировать весь процесс возведения и в будущем сможете предотвратить возможные ремонтные работы.

После того как вы определитесь с выбором типа крыши, вы можете смело приступать к ее возведению. В качестве примера приведен процесс возведения каркаса двускатной крыши, так как именно этот тип является самым распространенным среди большинства построек частных домов.

Выбираем стропильную систему

Как известно, абсолютно любая стропильная система представляет собой соединение двух стропильных балок на вершине конструкции. В нижней части конструкции стропила закреплены благодаря наличию нижней стяжки, а она может служить дополнительной опорой, фиксирующей целостность конструкции.

Схема видов стропильных систем.

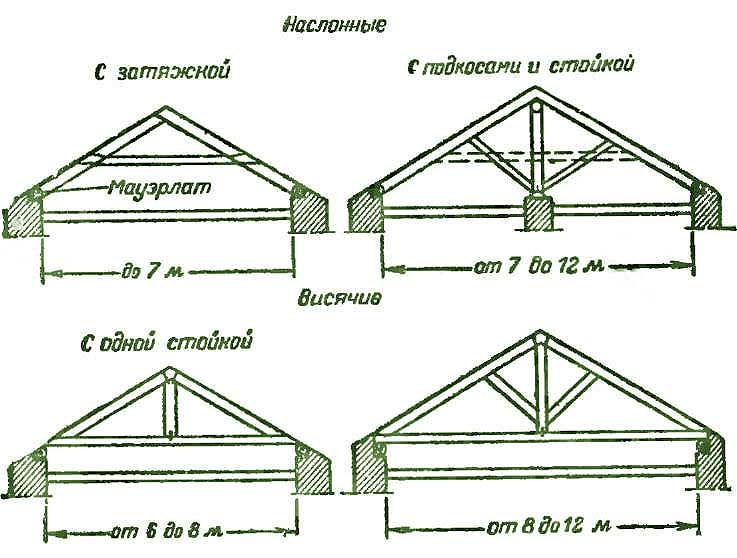

Различают два основных типа стропильной системы: наклонную и висячую. Именно наклонную стропильную систему применяют при строительстве частного жилья. Выбор стропильной системы обычно обусловлен некоторыми конструктивными особенностями самой постройки. Так, например, если расстояние между двумя главными несущими стенами дома составляет не менее 6 метров, можно смело обустраивать висячую стропильную систему. Тогда основную несущую массу возьмут на себя стены дома. В случае если ширина между стенами составляет более 6 метров, то велика вероятность последующего провисания стропил. В этом случае необходимо позаботиться об установке дополнительной опоры.

Выбираем материал для прочного каркаса

Перед тем как сделать каркас крыши, вам будет нелишним определиться с выбором материала.

Схема конструкции стропильного каркаса крыши.

В качестве материала для стропил используют дерево, а именно доску обрезную и брус. Лучше всего отдавать предпочтение дереву хвойных пород, так как этот материал имеет в своем составе смолу, которая выступает своеобразным природным антисептиком, предотвращающим гниение. Размер обрезной доски должен соответствовать следующим параметрам 50х150 мм, а бруса — 150х150 мм.

Также помните, что стропильную систему составляют не только сами стропила, стойки и прогоны под них. К ним относят еще и чердачное перекрытие, обрешетку и контробрешетку. Если вы планируете использовать чердак в качестве склада и не планируете делать из него дополнительное жилое пространство, то для чердачного перекрытия вполне сгодятся доски размером 50х150 мм. А если вы всегда мечтали о мансарде, то вам стоит приобрести брус размером 150х150 мм.

Для контробрешетки и обрешетки сгодится брус размерами 40х40 мм, этого вполне достаточно, чтобы выдержать вес любой кровли. Главное требование к такому материалу — это его достаточная прямота, ведь, если брус будет иметь отклонения, обрешетка каркаса получится неровной и вес кровли будет распределяться неравномерно.

Необходимый инвентарь

Кроме этого, вам понадобятся следующие материалы и инструменты:

Схема обрешетки крыши.

  • специальные металлические шпильки, которые благодаря своей резьбе надежно фиксируют опорный брус (мауэрлат);
  • кронштейны и скобы для фиксации стропил к опорному брусу;
  • различные крепежные элементы (оцинкованные гвозди, саморезы и шпильки небольшого диаметра);
  • дрель;
  • пила;
  • молоток;
  • рулетка;
  • топор;
  • рубанок;
  • уровень или отвес.

Этапы возведения каркаса крыши

Основные этапы возведения каркаса крыши для дома заключаются в следующем:

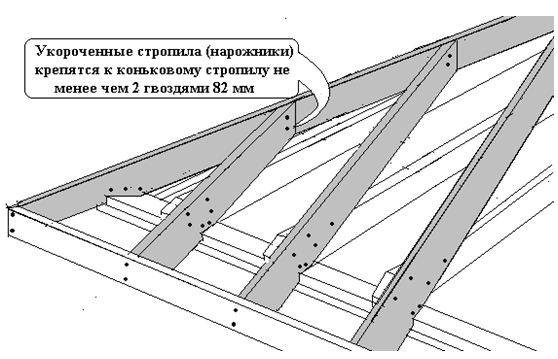

Схема крепления укороченных стропил к коньковому стропилу.

  1. Обработка древесины. Так как в будущем у вас не будет возможности обработать пиломатериалы, лучше всего это будет сделать на начальном этапе строительных работ. Обрабатывают материал двумя составами. Первый, антипиретик, способен снизить горючесть дерева. Второй, антисептик, позволяет предотвратить гниение деревянных элементов. Помните, что после обработки пиломатериалы должны хорошенько просушиться.
  2. Установка мауэрлата. Мауэрлатом принято называть брус, который выступает опорой для всей конструкции каркаса. Его необходимо укладывать непосредственно на несущие стены дома. А его основная функция — это равномерное распределение нагрузки, связанной с весом кровли.
  3. Для укладки опорного бруса необходимо возвести цельную бетонную отмостку по периметру всего здания. После высыхания бетонной стяжки на ее поверхность необходимо уложить в несколько слоев гидроизоляционный материал, рубероид отлично подходит для этих целей. Далее в бетонную отмостку устанавливают специальные металлические шпильки диаметром не менее 10 мм. После чего опорный брус «надевают» на установленные шпильки, для этого в нем необходимо заранее высверлить отверстия. Помните, что концы шпилек должны будут выступать минимум на 10 мм. Последующую фиксацию осуществляют посредством гаек.
  4. Устанавливаем стропила. Специалисты советуют: если вы работаете один, то для облегчения работы лучше всего собирать стропила на земле. Если же у вас имеется помощник, то вы можете смело собирать конструкцию непосредственно на крыше дома. Для начала в опорном брусе необходимо проделать пазы для установки стропильных ног. Расстояние между пазами необходимо определить заранее, исходя из габаритов самой конструкции, однако они не должны быть более 1,5 м. Иначе конструкция будет иметь недостаточную жесткость.
  5. Устанавливают стропила с фронтовой-торцевой части здания. После чего необходимо натянуть шнур между коньками двух торцевых стропил. Благодаря этому приему вам легко будет сориентироваться во время выставления вертикали оставшихся промежуточных стропил.
  6. Далее стропильные ноги необходимо вставить в заранее подготовленные пазы. Крепеж осуществляется благодаря использованию комплексного крепления: поперечного и продольного. Поперечное крепление осуществляется благодаря использованию стальных кронштейнов, а продольное — за счет применения специальных скоб, которые надежно фиксируют стропила к мауэрлату. Во время установки стропил следите за тем, чтобы они выступали за периметр здания примерно на 40 см.
  7. Фиксируем нижнюю часть стропильной системы, используя для этих целей обвязку — основание чердачного перекрытия. При необходимости обвязку можно нарастить дополнительными брусьями, укладывая их внахлест.
  8. Между собой стропила должны быть соединены двумя парами шпилек. Наличие двух, а не одной шпилек обусловлено тем фактом, что при фиксации одним крепежным элементом стропила будут вращаться вокруг своей оси.
  9. Придаем конструкции большую жесткость и устанавливаем дополнительный поперечный брус. Теперь стропила внешне будут напоминать по форме букву А, этот прием актуален в тех случаях, когда расстояние между стенами составляет более 6 м. Размеры поперечного бруса могут иметь следующие значения: 50х150 или 50х100 мм. Фиксацию осуществляют при помощи саморезов.
  10. Устанавливаем коньковый брус в верхней части стропил. При необходимости можно усилить верхний узел дополнительным поперечным брусом.
  11. После того как все стропила будет возведены, можно смело приступать к обрешетке и контробрешетке. На сегодняшний день существует два варианта: прореженная и сплошная, в зависимости от того, какой кровельный материал вы планируете использовать. Прореженная обрешетка представляет собой горизонтально набитые брусья на стропила с определенным расстоянием. На такую обрешетку можно укладывать любой кровельный материал повышенной жесткости (шифер, профнастил и т.п.) При сплошной обрешетке на поверхность стропил набиваются листы влагостойкой фанеры, такая конструкция отлично подходит для укладки мягкого покрытия (рубероид или любой другой рулонный кровельный материал).

Как видите, процесс возведения и постройки каркаса крыши своими руками довольно емок. Однако при тщательной подготовке и знании всех тонкостей и нюансов обустройства крыш вы легко сможете осуществить эту работу самостоятельно.

Каркас крыши: технология монтажа

Какие красивые крыши у современных домов! Даже не специалисту видно, что они из самых разных материалов, а уж, что у них разнообразная форма и цвет, видно невооруженным глазом. Когда возводится кровля дома, очень важен правильно построенный каркас под крышу. Если он возведен с дефектами, неправильно рассчитан, взят не тот материал, крыша «поедет» очень скоро. Ведь на каркас приходится огромная нагрузка, и его задача ее выдержать, сделать крышу надежной и долговечной защитой нашего дома.

Читайте также:  Онлайн-калькулятор расчета количества ламината

Задача возведения каркаса довольно сложная, но не невыполнимая, даже начинающий мастер не должен паниковать. Выбирается дизайн крыши домов, а их предложение огромно, надо определиться и смело браться за работу.

Если дом не очень большой, а человек хорошо теоретически подготовился, правильно все рассчитал, он сможет возвести каркас под крышу один, без помощников, своими руками.

Это очень неплохой вариант в смысле большой экономии средств, которые ушли бы на оплату рабочей силы. Кроме того, человек уверен в качестве выполняемой самостоятельно работы, кто сделает лучше, чем сам для себя? В этом случае можно быть уверенным в хорошем качестве каркаса и не ждать от крыши не самых приятных сюрпризов в дальнейшем.

Попробуем рассказать, как же самостоятельно сделать качественный каркас крыши, какие инструменты понадобятся при этом, какие материалы лучше использовать. Постараемся, чтобы и инструменты, и материалы были самые простые, очень распространенные.

Крыши бывают самых разных конструкций, более и менее сложные в исполнении. Можно назвать шатровые крыши, ломаные, односкатные. Мы будем рассматривать крышу двускатную, она наиболее распространена. Кроме того, освоив технологию постройки какого-то вида каркаса, легко будет перейти к другому, учтя, конечно, его некоторые особенности.

Выбор типа стропильной системы

Существуют разные стропильные системы, вот с этим надо определиться в первую очередь, выбрать, какая будет использоваться. Все эти системы состоят из двух стропильных ног. В верхней части каркаса они соединяются между собой. В нижней части они тоже соединяются, для этого существует нижняя стяжка. Эта стяжка может быть основой для чердачного перекрытия. Как в любом деле, здесь есть свои нюансы.

Стропильные системы бывают наслонные и висячие. В строительстве частного дома возможны как одна, так и другая системы.

Как же выбрать систему для сооружения каркаса?

Выбор стропильной системы зависит в первую очередь от того, какой дом строится, его величины. Висячая система устанавливается, если расстояние между двумя несущими стенами не очень велико, не более 6 метров, то есть дом небольшой. При этой системе, если здание велико, возможен провис стропил под своей же тяжестью, так как их ноги опираются на боковые стены и только.

В большом доме надо применять наслонную систему, она гораздо более надежна. При этом в доме должна быть внутренняя несущая стена по центру. На ней устанавливается еще одна опора, что не даст возможности стропилам провиснуть.

Выбираем материалы для каркаса

Посмотрим, что же нам надо приобрести, чтобы самостоятельно построить каркас двускатной крыши.

Стропила делаются из дерева. Это самый важный элемент при строительстве каркаса. Нужна обрезная доска (50х150 мм), так же понадобится брус (150х150 мм).

Самая хорошая древесина хвойная, особенно, если заготавливалась она зимой. Прекрасно, если из нее предварительно не спустили смолу. Смола служит природным антисептиком, и продлит жизнь древесины на многие годы. Важно, как хранилось дерево перед продажей, насколько оно высушено. В общем, уже на этом этапе надо быть очень внимательным, чтобы купить качественный материал. Необходимо хорошо осмотреть древесину, чтобы ни в коем случае не было древоточтцев или их следов, отсутствовали трещины и прочий брак.

В общем, покупается только качественный материал, остальной безжалостно отбраковывается, как непригодный для возведения каркаса под крышу дома.

Следует знать, что деревянные каркасы не единственные в природе. Возможны еще каркасы под крышу из металлического швеллера, возможны из железобетона. Крыша при таких каркасах очень тяжелая, ее возвести самостоятельно невозможно. То есть для работы своими руками пригоден только каркас из дерева, что и рассматривается.

Каркас крыши состоит из стропильных ног, прогонов, стоек, чердачного перекрытия, контробрешетки и обрешетки. У каждого элемента своя задача и назначение.

Чердачное помещение может быть обычным чердаком, складом ненужных вещей, а может задуматься как мансарда, дополнительная площадь дома. Так вот, если это простой чердак, для чердачного перекрытия подойдут доски 50х150мм. Для мансарды, ясно, перекрытие должно быть много прочнее, тут доской не обойтись. Нужен брус 150х150 мм. Он дает вполне достаточную прочность. Укладывают его прямо на мауэрлат.

Далее необходим материал для обрешетки и контробрешетки. Здесь подойдет брус более тонкий Возможно 50х50 или даже 40х40, квадратного сечения. Этим брусьям под силу выдержать вес кровли из любого материала.

Брус для обрешетки должен быть строго прямолинейным. За этим надо следить при его покупке. Малейшая погрешность значительно усложнит кровельные работы. Так что это условие прямолинейности бруса важно.

Обрешетку и контробрешетку возможно сделать не только из бруса. Такой материал, как перфорированный профиль из оцинкованного железа, тоже прекрасно подойдет.

Кроме материалов, собственно используемых на стропила, обе обрешетки, перекрытия, необходимы еще некоторые вещи.

  1. Для крепления опорного бруса, называемого мауэрлатом, нужны металлические шпильки с резьбой.
  2. Стропильные ноги к мауэрлату крепятся с помощью скоб и кронштейнов, следовательно, нужны и они.
  3. Стропила между собой тоже надо соединить. Это делается при помощи различных крепежных элементов, таких как саморезы по дереву, шпильки разных диаметров – 8 и 10 мм.
  4. Нужны оцинкованные гвозди.

Инструменты для работы вполне обычны – это молотки, отличающиеся размерами, понадобятся разные, дрель, чтобы сверлить отверстия. Необходима болгарка или пила, чтобы подрезать стропила в размер, придавать им необходимую форму. Нужен плотницкий топор, рубанки. Все это зачастую имеется дома в наборе инструментов мужчины. Так что новых приобретений не понадобится, с этим все просто.

Обязательно нужен измерительный инструмент. Это уровень, отвес и рулетка. В устройстве каркаса для кровли все должно быть очень точно, никаких «на глазок».

Защита древесины каркаса

Все деревянные части будущего каркаса надо защитить от возможного возгорания и гниения. Это надо сделать прежде, чем приступить к постройке, возведению стропил и так далее.

Есть два состава, которыми в обязательном порядке надо обработать все детали будущей постройки – стропила, обрешетки и другие. Это антипиретик и антисептик.

Первое вещество значительным образом снижает горючие свойства древесины, чем резко уменьшает возможность пожара.

Второе – убивает бактерии, что не дает гнилостным процессам развиться в древесине.

Для работы по нанесению составов рекомендуется применять кисть, она дает более качественный результат, чем распылитель. Распылитель не дает глубокой пропитки. Каждый состав наносятся слоями, слою дат просохнуть, после этого наносится следующий.

Следует обратить внимание! Некоторые защищающие составы токсичны в той или иной степени. Работать лучше на улице. Если в помещении, оно должно хорошо проветриваться. Необходимы очки и респиратор, то есть средства индивидуальной защиты.

Защита каркаса крыши возможна и после его возведения.

Иногда защиту от огня и бактерий проводят после постройки каркаса. Это хуже, но возможно. Ясно, что кисточкой обрабатывается древесина в уже построенной конструкции. Очень внимательно надо отнестись к местам, где соединяются балки, их необходимо пропитать особенно тщательно.

Итак, при выбранном типе стропильной системы, купленном и подготовленном материале, можно уже приступать непосредственно к строительству.

Устанавливаем мауэрлат

Деревянный брус, который укладывается на несущие стены дома и который будет служить опорой для каркаса будущей крыши, строители называют мауэрлат. Он передает и распределяет нагрузки, возникающие от веса кровли, от внешних влияний (ветер, снег, дождь), на несущие конструкции дома. Только для крыши каркасного дома или для дома из бруса не нужен мауэрлат, там его роль играет верхний стеновой брус. В остальных системах мауэрлат необходим, он основа стропильной системы.

Для мауэрлата рекомендуется использовать брус. Это может быть 100х150, так же возможен 150х150. С внутренней стороны здания мауэрлат стараются уложить «заподлицо» с поверхностью дома, а с внешней в уровень мауэрлата возводится заграждение из кирпича. По периметру здания укладывается бетонная отмостка. После ее высыхания на нее укладывается рубероид в несколько слоев. Это для обеспечения гидроизоляции. Кроме того, рубероид не даст влаге из бетона попасть в древесину.

Чаще всего мауэрлат укладывается по следующей технологии:

  1. В бетон устанавливаются металлические шпильки, их диаметр более 10 мм. Шпильки можно установить, когда отмостка высохнет. Для этого надо будет сверлить отверстия в бетоне и свежим раствором закреплять устанавливаемые шпильки. Лучше предусмотреть это заранее и установить шпильки в только что залитую отмостку. Конечно, такой способ выгоднее, сохраним время, сбережем труд.
  2. Цельный брус для мауэрлата укладывается вдоль отмостки, на нем отмечаются места нахождения установленных уже шпилек. По этим отметкам сверлятся отверстия. Диаметр сверла должен соответствовать диаметру шпилек. После этого мауэрлат надевается на шпильки. Шпильки должны торчать из бруса сантиметров на 15.
  3. Гайками мауэрлат фиксируется на шпильках. Под гайки подкладываются в обязательном порядке широкие шайбы. Они спасают древесину от повреждения при закрутке гайки.

Следует обратить внимание! Если есть навыки сварщика и сварочный аппарат, можно обойтись без шпилек, сэкономив на них. Их роль прекрасно сыграют арматурные прутки, гайки же к этим пруткам привариваются.

Есть еще один более простой способ укладки мауэрлата, позволяющий облегчить работу. В этом случае используется не брус, а два слоя досок.

  1. Доски первого ряда укладываются по периметру здания. Они крепятся анкерными винтами с потайной головкой и металлической гильзой. Нужен перфоратор, чтобы просверлить отверстия в бетоне или кирпиче. Доска просверливается предварительно дрелью.
  2. Доски второго ряда укладываются на первый. Стыки досок не должны совпадать. В углах доски укладываются «в перевязку».
  3. Ряды соединяются с помощью больших (100мм) гвоздей.

Главное облегчение такой укладки в более простом подъеме материала, доски легче брусьев. Прочность такой конструкции почти не страдает по сравнению с конструкцией из бруса. Она достаточна. Особенно, если дом каркасный.

Установка стропил

Следующий после мауэрлата этап – установка стропил. Всю обработку стропильных балок рекомендуется проводить на земле. Это особенно касается мастеров – одиночек. На земле удобнее дать стропилам нужный размер, с помощью шаблона придать нужную форму, сделать пазы и отверстия, необходимые для крепежа. Далее стропила (их детали) поднимаются наверх, можно начинать работу по их креплению.

Рассмотрим, как строится крыша с висячей стропильной системой, ее технологию.

Чтобы установить стропильные ноги, в мауэрлате прорезаются пазы. Расстояние между стропильными ногами определяется индивидуально еще на стадии продумывания проекта, но оно не менее 1,5 метров. Меньше нельзя, будет недостаточная крепость конструкции.

Следует обратить внимание! При планировании утепления крыши необходимо расстояние между стропилами увязывать с величиной утеплителя. Это поможет сохранить время на подрезке последнего, так как будут укладываться его целые листы.

Стропила устанавливаются с торцевых сторон крыши, то есть с фронтонов. Когда на торцах стропила установлены, от конька к коньку протягивается шнур. По нему ориентируются при установке остальных стропил – промежуточных.

Стропильные ноги вставляются в пазы и фиксируются. Для этого применяется комплексный крепеж. Стальной кронштейн ограничит смещение поперек, а скобы – продольное. Эта скоба крепит стропило к мауэрлату.

Стропила обязательно выступают за периметр дома, это необходимо помнить при их установке. Нормальным считается вылет (или свес) стропил на 40 сантиметров. Этот свес будет защищать стены строения от дождя, от воды обильно стекающей по кровле дома. Этот вылет (свес) стропил необходим, еще его можно увеличить, нарастив тонкой доской, которую называют «кобылкой». «Кобылку» крепят к стропилу гвоздями, используя прокладку – отрезок доски.

Следует обратить внимание! «Кобылка» позволяет облегчить и удешевить конструкцию каркаса для кровли. Это ни в коем случае не недочет или недостаток. Кроме того, это облегчает ремонт свеса. Можно заменить «кобылку», две «кобылки» — все равно это легче, чем менять стропильный брус.

  1. Нижние части стропил фиксируются обвязкой. Эта обвязка используется как основание для чердачного перекрытия. Мауэрлат – опора для брусьев этой обвязки.
  2. Если недостаточна длина стропильного бруса, его наращивают. Два бруса укладываются внакладку, при этом нахлест должен составлять не менее метра, иначе будет мала прочность. Фиксируются брусья шпильками. Их диаметр не менее 8 мм.
  3. Шпильками же соединяются стропила между собой. Для них предварительно проделываются отверстия. Чтобы стропила не вращались, были закреплены твердо, они соединяются сразу двумя шпильками.
  4. Если крыша в ширину не более 6-ти метров, висячие стропила соединяются поперечным брусом. Он называется затяжкой и имеет форму буквы «А». Делаются затяжки из доски 50х100 или 50х150, к стропилам они крепятся саморезами. Иногда устанавливаются затяжки из трех досок 30х100, их располагают с обеих сторон стропила.
  5. Наверху фермы стропил фиксируются продольным коньковым брусом, иногда – коньковой доской.
  6. Чтобы усилить стропильный узел сверху, иногда соединяют коньковый брус с затяжкой. Для этого используется отрезок доски. Особенно это необходимо, когда между стропилами большое расстояние. При таком соединении не будет прогиба затяжки.

Эти операции повторяются для всех строптильных пар. Когда этот непростой труд закончен, строптила установлены, можно приступать к обрешетке.

Обрешетка

От типа кровельного материала и стропиловки крыши будет зависеть вид обрешетки – будет она сплошная или прореженная. Для укладки мягких и рулонных кровельных материалов необходима сплошная обрешетка. Для ее изготовления используется довольно толстая (не менее 10мм) влагоустойчивая фанера или плиты OSB. Листы набиваются на стропила через контррейку.

Если возводится прореженная обрешетка, на стропила для крыши своими руками набиваются брусья или доски. Доска может быть необрезной, если необходим режим строгой экономии. Габарит кровельного материала определяет расстояние между досками или брусьями.

Набивают прореженную обрешетку сверху вниз. Первые ряды от конька набиваются без зазора. Делается это для большей прочности.

После окончания этой работы утепляется крыша, укладывается гидроизоляция. Можно начинать кровельные работы.

Конечно, процесс строительства каркаса под кровлю нельзя назвать простым делом. Но если подойти к делу серьезно, все взвесить, изучить, продумать, успех придет непременно.

Как сделать каркас кровли своими руками?

Один из важнейших этапов установки кровли — изготовление каркаса для крыши. Если допустить ошибки в расчетах и в процессе его монтажа, он долго не прослужит. При возведении жилых домов каркас для кровли чаще всего изготавливается из древесины. Поэтому многих частных застройщиков интересует вопрос, как сделать надежный деревянный каркас кровли, чтобы он простоял максимально возможный период времени.

Виды конструкций кровельных каркасов

Необходимо отметить, что каркас кровли может отличаться в зависимости от используемой кровельной конструкции, например:

  1. Каркас стропильного типа — изготавливается из пиломатериала, предназначен для скатных кровель зданий.
  2. Каркас железобетонный — производится из специальных плит перекрытия, предназначен для пологих кровельных конструкций.
  3. Каркас металлический — изготавливается из железных балок, применяется для обустройства крыш промышленных сооружений.
  4. Каркас из пиломатериалов — применяется в частном домостроении для двускатных крыш.

Разновидности стропильных систем

В зависимости от типа кровли каркасы могут обустраиваться в разных вариациях.

Для изготовления стропильной фермы используется деревянный брус с минимальным сечением 15х5 см. После закрепления отдельных компонентов стропильной конструкции между собой, фиксации их на доме к каркасу крепится обрешетка.

Читайте также:  Как выбрать электрический лобзик?

Структура стропильной системы бывает висячей, наслонной. Оба варианта применяются в частном домостроении. Их главные отличия:

  • В случае изготовления висячей системы стропил несущие балки упираются в мауэрлат, обустраиваемый по периметру дома без отделки. Его фиксируют к несущим стенам сооружения, на крайнюю кладку сверху. Мауэрлат — это обыкновенный брус из древесины сечением 100х100 мм. Фиксация стропильных ног сверху фермы осуществляется друг с другом коньковым брусом.
  • В случае использования наслонного варианта стропила сверху фермы между собой не фиксируются. Фермы в данном случае упираются на колонны, продольную центровую стену сооружения.

При выборе варианта конструкции стропильной системы огромное значение имеют габариты здания.

Материалы, инструменты для изготовления каркаса

Прежде чем начинать строительство каркаса кровли, нужно подобрать качественный расходный материал. Для обустройства стропильной системы используются деревянный брус, обрезная доска. Рекомендуется использовать стройматериал, изготовленный из хвойных пород деревьев, так как в нем присутствует натуральная смола, выполняющая функции антисептика, не допускающего гниения древесины. Брусья деревянные для изготовления каркаса должны иметь сечение 15х15 см, параметры обрезной доски — 5х15 см.

Также необходимо помнить, что стропильная конструкция включает в себя не одни лишь стропила — еще под них обустраиваются прогоны и стойки, в том числе перекрытие чердака, обрешетка, контробрешетка. Если чердачное помещение будет использоваться как склад, и не планируется его в дальнейшем его обустраивать в жилое помещение, тогда вполне достаточно для выполнения перекрытия чердака досок 5х15 см. Но если же будет обустраиваться мансарда, тогда нужно использовать брус сечением 15х15 см.

Для изготовления обрешетки, контробрешетки прекрасно подойдет брус сечением 4х4 см. Этот строительный материал способен выдержать нагрузку любой кровельной конструкции.

Необходимые строительные инструменты

  • Скобы, кронштейны, необходимые для крепления к брусу опорному стропил.
  • Шпильки металлические специальные для надежной фиксации мауэрлата (брус опорный).
  • Дополнительные элементы крепежа — гвозди оцинкованные, шпильки, саморезы.
  • Измерительная рулетка.
  • Отвес (строительный уровень).
  • Пила по дереву.
  • Топор.
  • Рубанок.
  • Электродрель.
  • Молоток.

Правила монтажа мауэрлата

Необходимо понимать, что мауэрлат представляет собой основную опорную конструкцию как для самого кровельного каркаса, так и всей кровельной системы. Именно мауэрлат будет полностью принимать внешние нагрузки на крышу, распределять их равномерно между несущими стенами постройки.

Это предоставляет возможность значительно продлить эксплуатационный период всего сооружения, потому что при отсутствии подобного бруса кровельные нагрузки будут на определенных участках разрушать стены. Можно уверенно говорить, что мауэрлат — ключевой опорный компонент любой стропильной конструкции.

В обустройстве мауэрлата нет необходимости, когда в качестве стропил используются бревна, брусья из дерева, крайний ряд которых и выполняет эти функции.

  • Описанный опорный компонент стропильной системы монтируется на уровне стен с внутренней стороны. Это дает возможность значительно упростить дальнейшие отделочные работы внутри здания.
  • С наружной стороны опорный элемент прикрывается металлической полосой, кладкой кирпича. Это дает возможность защитить пиломатериал от неблагоприятных воздействий природной среды.
  • Верхний ряд строительных блоков или кладки кирпича требует обустройства качественной отмостки из бетона, которая впоследствии накрывается плотным рубероидом в несколько слоев или битумной смесью. Рубероид не будет допускать попадание влаги, впитываемой стенами здания, в деревянный опорный брус.
  • Наиболее надежен и прост вариант крепления мауэрлата к несущим стенам здания при помощи специализированных металлических шпилек. В строительном блоке, кладке кирпича делаются отверстия установленного диаметра, затем в них опускаются металлические шпильки крепления (они делаются из обычной металлической арматуры). Далее на вставленные шпильки накладывается опорный брус, отмечаются точки отверстий, которые также нужно сделать в брусе. Длина шпильки берется такая, чтобы арматурный стержень после установки мауэрлата выступал за пределы бруса минимум на 1,5 см.
  • Нужно сделать на окончаниях арматурных стержней резьбу для финишной фиксации опоры гайками с шайбами.

Обустройство стропильного каркаса

Каркас крыши своими руками должен изготавливаться исключительно из высохших строительных материалов, чтобы древесина впоследствии не деформировалась.

  • В структуру фермы должны входить две стропильные ноги, соответственно соединительные стяжки для фиксации их нижней части. Для закрепления стяжки к стропильным ногам используются болты, анкерные компоненты. К мауэрлату приставляется необходимое число ферм. Для их крепления используется простая техника, которая заключается в следующем. В опоре нужно сделать пазы правильной формы соответствующего количества. Далее при помощи несложных манипуляций в сделанные вырезы вставляются стропила. Дистанция между отдельными стропильными фермами подбирается исходя из точных параметров кровли, отталкивающихся от размеров здания. Как показывает практика, расстояние между стропилами обычно составляет не более одного метра. Стоит отметить, что для некоторых кровельных каркасов используются стропила вертикального направления. Подобные элементы применяются для обустройства высоких кровельных конструкций с вертикальным параметром от трех метров.
  • Деревянная обрешеточная конструкция надежно связывает компоненты стропильного каркаса. Но перед ее монтажом нужно обязательно обеспечить стойкость ферм. Для этого вверху конструкции предусмотрен коньковый брус. Снизу конструкции выполняется временная обвязка, а после установки досок (планок) обрешетки она убирается. Обрешетка имеет огромное значение не только при монтаже кровельного покрытия, она также необходима для качественной связки всех элементов конструкции при изготовлении кровельного каркаса.
  • Обрешеточные конструкции по своему исполнению могут быть сплошного или промежуточного типа. Вариант обрешетки подбирается в зависимости от используемого для перекрытия крыши строительного материала. Промежуточный вариант обрешетки используется, когда кровельным покрытием выступают листовые стройматериалы. При этом между планками выдерживается установленное расстояние.
  • При использовании для перекрытия крыши дома мягкой кровли обрешетка выполняется сплошная, так как лишь на подобное основание возможно положить кровельный материал на качественном уровне, соответственно обеспечить крыше более продолжительный эксплуатационный период. Именно для мягкой черепицы прекрасно подходит сплошной вариант обрешетки, а на промежуточной обрешеточной конструкции мягкая кровля будет свисать под крышу, в результате некачественной эксплуатации быстро выйдет из строя.

Важно помнить! Древесина является горючим материалом, подвергается влияниям насекомых, грибка. Для обеспечения надежной защиты от подобных неблагоприятных факторов все деревянные элементы кровельной конструкции предварительно подвергаются обработке специальными антисептическими средствами. Для предупреждения возгорания древесины используются антипирены. Все эти мероприятия позволят существенно увеличить эксплуатационный период кровельного каркаса.

Виды крыш в каркасном доме: выбор материала для кровли

Отправим материал на почту

Проекты каркасных домов

  • 1 комната
  • 1 санузел
  • 70² Общая площадь
  • 13 x 8м Площадь застройки

  • 4 комнаты
  • 1 санузел
  • 95² Общая площадь
  • 7 x 12м Площадь застройки

  • 4 комнаты
  • 2 санузла
  • 112² Общая площадь

  • 5 комнат
  • 1 санузел
  • 96² Общая площадь
  • 6 x 9м Площадь застройки

  • 2 комнаты
  • 1 санузел
  • 102² Общая площадь

  • 3 комнаты
  • 1 санузел
  • 72² Общая площадь
  • 6 x 6м Площадь застройки

  • 5 комнат
  • 2 санузла
  • 116.5² Общая площадь
  • 8 x 11м Площадь застройки

  • 162² Общая площадь

  • 6 комнат
  • 2 санузла
  • 170² Общая площадь
  • 13 x 15м Площадь застройки

  • 5 комнат
  • 1 санузел
  • 133² Общая площадь
  • 11 x 8м Площадь застройки

  • 4 комнаты
  • 2 санузла
  • 186² Общая площадь
  • 12 x 10м Площадь застройки

  • 164² Общая площадь

  • 130² Общая площадь

  • 4 комнаты
  • 1 санузел

  • 4 комнаты
  • 2 санузла
  • 108² Общая площадь
  • 6 x 9м Площадь застройки

  • 4 комнаты
  • 3 санузла
  • 165² Общая площадь
  • 13 x 7м Площадь застройки

  • 4 комнаты
  • 2 санузла
  • 140² Общая площадь

  • 5 комнат
  • 2 санузла
  • 202.2² Общая площадь
  • 15 x 12м Площадь застройки

  • 216² Общая площадь

  • 6 комнат
  • 2 санузла
  • 158² Общая площадь
  • 10 x 11м Площадь застройки

Еще на этапе планирования строительства важно правильно выбрать кровлю будущего дома. Крыша в каркасном доме строится по тому же принципу и из тех же материалов, что и кровля в кирпичном доме или срубе. В нашей статье разберемся в особенностях кровли, правилах монтажа крыши и расчетах конструкций.

Односкатная каркасная крыша Источник en.decorexpro.com

С чего начинается выбор

При выборе формы крыши следует учитывать направление и силу ветровых потоков, уровень осадков, а также не мешало бы определиться с функциональной нагрузкой самой кровли и чердачного пространства.

Перед началом строительства нужно выбрать:

вид крыши и угол наклона ската;

чем именно укрывать крышу: от материала и его массы зависит, какой каркас нужно строить;

стропила, определиться с их сечением и длиной;

какое расстояние будет между планками обрешетки;

чем и как утеплять крышу.

Виды каркасных крыш

Плоская кровля

Чаще всего используют для перекрытия нежилых помещений. Такой вид кровли строится с минимальными усилиями, но имеет ряд недостатков. Самым весомым из них является тщательный и трудоемкий уход за крышей. Необходимо вовремя убирать осадки и следить, чтобы не скапливалась вода на ней. Помещение под плоской крышей всегда имеет большую влажность.

Односкатная крыша

Такой вид каркасной крыши является простой и легкой в монтаже и эксплуатации. Конструкция крыши легко справляется с достаточно сильными ветровыми потоками, а монтаж ее не требует значительных строительных навыков.

Виды крыш Источник stroystalbud.com.ua

Двухскатная крыша

Самая популярная среди кровель каркасных домов. Благодаря чердачному помещению появляется возможность дополнительно утеплить дом и использовать свободное пространство. Нагрузка на такую кровлю распределяется равномерно по всему периметру дома. Уход за ней минимальный – нет необходимости убирать снег и воду.

Ломаная крыша

Такую кровлю используют для максимального использования всей площади дома. Под ломаными крышами конструируют мансарды. Среди массы преимуществ у таких крыш есть свои существенные недостатки. В разы увеличивается расход строительных материалов, ломаная крыша требует тщательного просчета и опытных мастеров, во избежание больших теплопотерь такие особе внимание нужно уделить утеплению и гидроизоляции.

Многощипцовая крыша

Чаще всего устанавливают на домах сложной планировки. Такой вид кровли выдерживает большие нагрузки, имеет дополнительное помещение, оригинальный вид. К недостаткам относят – большое количество отходов при монтаже, финансово затратная, требует команду опытных мастеров для монтажа.

Каркасный дом Источник yakimanskoe.ru

Коническая крыша

Устанавливается на зданиях, которые построены в форме круга. К плюсам можно отнести – оригинальность и легкость в уходе, минусом такой кровли является сложности в расчетах каркаса и монтажа.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли различных типов, воспользуйтесь следующим калькулятором:

Материал для кровли

Выбор укрывного материала зависит от многих факторов, но главным критерием является угол уклона скатов крыши. От этого зависит насколько долго прослужит крыша, сохранит ли свои свойства, останется ли безопасной во время эксплуатации. В зависимости от вида укрывного материала соблюдается следующий угол наклона: профнастил применяют на кровлях с углом от 10 градусов, шифер подойдет для крыш с уклоном 12 – 60 градусов, черепица – 18 – 60 градусов, а для металочерепице – от 15 градусов.

Стоит отметить, что самым выгодным является уклон в 30-45 градусов. Такой угол наклона увеличивает срок службы, снижает нагрузку на каркас крыши, такие крыши считают безопасными и эстетически привлекательными.

Угол наклона крыши в 30-45 градусов снижает нагрузку на каркас крыши Источник kryshikrovli.ru

При выборе укрывного материала следует придерживаться ряда рекомендаций:

Материал должен соответствовать виду кровли.

Срок эксплуатации материала и самой стропильной системы каркасной крыши должны максимально совпадать.

Материал подбирают, учитывая желаемый эстетический вид и бюджет.

Материал для кровли должен совпадать с климатическими особенностями вашего региона.

Несмотря на большое разнообразие кровельных материалов мастера советуют выбирать гибкую черепицу либо металочерепицу. Эти материалы имеют ряд преимуществ:

небольшой вес материала;

устойчивость к внешним факторам;

легкость укладки и последующего обслуживания;

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Стропильная система

Для расчета стропил на сегодняшний день уже используют специальный калькулятор. Если говорить об общих рекомендациях, то подходящее сечение выбирают согласно следующих характеристик:

нагрузка на крышу; у каждого региона установлены свои нормы;

вида укрывного материала;

длины стропил и шага их монтажа.

Стропильная система для каркасного дома Источник 1karkasnydom.ru

Стропила в каркасном доме – это скелет кровли, поэтому ему следует уделить огромное внимание, крайне важно правильно провести расчеты. При выборе сечения можно провести самостоятельные расчеты, а можно воспользоваться специальными строительными таблицами. Ниже приведена таблица, с помощью которой можно подобрать стропила.

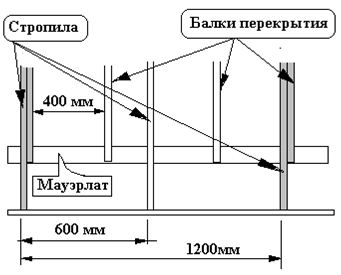

Шаг установки стропил Источник mdv63.ru

Монтаж кровли

Каждый вид кровли имеет свои особенности при установке. Легче всего монтировать односкатную и плоскую кровли. Но в наших широтах чаще всего используют двухскатную крышу в каркасном доме. Ниже рассмотрим более подробно особенности ее монтажа.

После того, как определились с видом крыши, возвели каркас стен, стоит заняться непосредственно кровлей. Он состоит из таких этапов:

монтаж каркаса стропильной системы;

укладка утеплителя, паро- и гидроизоляционных материалов;

укладка кровельного материала.

Удобнее всего монтировать плоскую и односкатную крышу Источник iw.dikidaycare.com

Монтаж кровельной системы. Важно прочно закрепить потолочные балки. Для этих целей советуют брать брус с сечением 50 на 200 мм. Сразу следует построить шаблон стропильных ног. Две доски крепят между собой перпендикулярно относительно друг друга. Далее этот элемент прикрепляют к краю мауэрлата. Смещая доски, выставляют необходимый угол. От края стены обязательно отступают 40 см для водяного стока. Выстроив угол, крепят балку. Затем по шаблону крепят две пары стропил. Чтобы обеспечить жесткость конструкции, между стропилами крепят упорный брус. После подготовки шаблонов, их подымают на крышу и крепят к мауэрлату.

Обрешетку делают чаще всего с интервалом в 30-40 см. Утеплять крышу каркасного дома следует всегда. Даже если чердак не планируют использовать в хозяйственных целях, дополнительное утепление поможет сохранить тепло в доме и сэкономить в последующем финансы. Утепляют крышу каркасного дома так же, как и стены. Пирог состоит из стандартных слоев: слой утеплителя, пароизоляции, затем ОСП. Если помещение будет использоваться, сверху крепят листы гипсокартона. Утеплением крыши можно заняться и самостоятельно, но кровельные работы лучше всего предоставить мастерам.

На сегодняшний день существуют уже готовые заготовки стропильной системы и их уже крепят на основание.

Заготовка стропильной системы Источник dvamolotka.ru

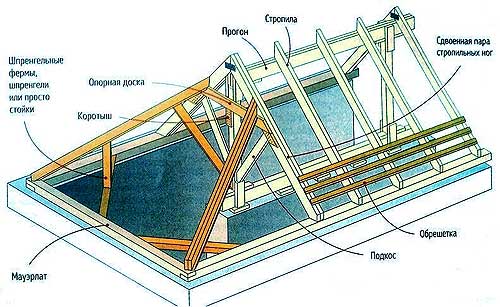

Двухскатная кровля каркасного дома «набирается» из таких составляющих:

Основа самой конструкции – мауэрлат.

Ноги стропил – опорные балки, которые крепят к основанию.

Ветровой ригель – горизонтальная балка, которой закрепляют верхнюю часть стропил.

Обрешетка – доски, на которые крепят укрывной материал.

Стоит отметить, что для упрощения строительных работ, элементы каркасных домов изготовляют уже на производстве. Остается только собрать все в единую конструкцию, как конструктор.

Готовые элементы каркасных домов легко собрать в единую конструкцию Источник 290domov.ru

Видео описание

Наглядно монтаж стропильной системы показан в следующем видео:

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Несмотря на кажущуюся легкость работ, монтаж следует доверить опытной команде специалистов. Только они смогут точно рассчитать и смонтировать стропильную систему, при этом, не потратив лишние материалы. Опытные специалисты подскажут какой вид каркасной крыши лучше всего выбрать, помогут подобрать материал и сделать расчеты, учтут особенности вашего региона и лично ваши потребности.

От того, насколько прочной будет крыша, зависит надежность и безопасность дома и людей, которые в нем проживают. Кровля без должного утепления – это уменьшение срока службы всего дома, лишние траты на отопление, риск появления повышенной влажности и плесени. Поэтому для монтажа кровли за помощью стоит обратиться к профессионалам.

Ссылка на основную публикацию
