Удар молнии – сильнейший электрическим разряд в природе. Ток молнии может достигать от 10 до 100 тысяч ампер. А его напряжение может до миллиона вольт. Стоит задуматься, как же уберечь себя и свою собственность от такой разрушительной силы?
Молниезащита частного дома это гарантия вашей безопасности и сохранности имущества, а парой и вашей жизни. Внешняя защита от прямых грозовых разрядов убережёт ваш дом от любых повреждений, которые могут быть вызваны прямым ударом молнии, а внутренние меры защиты уберегут вашу дорогостоящую бытовую технику от перенапряжения и выхода из строя.
Для того чтобы убедиться в необходимости достаточно представить финансовые потери владельца в случае поражение от молнии – прямого удара с последующим возгоранием деревянных кровельных конструкций. Достаточно сопоставить затраты на молниеотвод для частного дома и стоимость его восстановления после пожара от удара молнии.
Грозовая угроза для загородного дома включает в себя комплекс поражающих факторов, и поэтому современный молниеотвод для дома представляет собой комплексную систему безопасности от прямого удара молнии, от заноса грозового потенциала и последующего импульсного перенапряжения в сетях. В качестве примера можно привести следующие статистические данные: более 25% страховых выплат в Германии приходиться на покрытие ущерба от ударов молнии и импульсного перенапряжения.
Чем опасна гроза и её последствия?
По статистике в России за 2015-2017 год, от ударов молнии во время грозы было зафиксировано 240 пожаров, более 100 людей было доставлено в больницы с ожогами высокой степени тяжести, вызванных прямыми разрядами молнии, 5 человек погибло. Ущерб от грозы, понесённый имуществу, исчисляется сотнями миллионов рублей. Недооценивать всю мощь поистине грозной стихии, и надеется на то, что всё обойдётся в очередной раз и гроза обойдёт вас стороной очень опасно.
Помимо статических объектов, молнии не менее опасны для движущихся: в 1987 году при запуске ракеты «Атлас», непосредственно на старте, прямой разряд вывел из строя все электронные системы. Ущерб для США составил 160 миллионов долларов.
Кому именно нужна молниезащита, и кто в группе риска?
Молния непредсказуема и в непосредственной опасности находятся собственники, чьи жилые постройки расположены как на возвышенностях, так и на плоских равнинах, вблизи и вдали от водоёмов, а также в местностях с различными грунтами.
Как правило, это все дачные и частные жилые посёлки, находящиеся за городом в сельской местности.
Группа риска выше там, где вероятность грозы и осадков больше. Например, центральных и южных частях России вероятность удара молнии выше, чем районах крайнего севера или в пустынях.
Если говорить о локальных группах риска, то теоретически в опасности находятся дома расположение выше других, деревянные дома, дома из клеёного бруса, и дома с металлическим кровельным покрытием.
В кафедральный собор в Питсбурге, имеющий высоту 180м, молния ударяет в среднем два раза в год.
В небоскрёб Эмпар-Стейт-Билдинг, высота которого равно 380 м, за три года молния разряжалась 68 раз.
Но при этом существуют ежегодная статистика сгоревших загородных домов
Поражающие факторы молнии и их последствия
Невероятная сила разряда – до 200 кА – сформированная за счет разности потенциалов между облачными элементами и поверхностью. Мощность, которой достигает 1000 кВ, способна наносить непоправимый ущерб.
Ниже приведена таблица с угрозой и потенциальными последствиями от удара.
Прямой разряд молнии
Разность потенциалов электростатического поля – до 1000 кВ, сила удара – 200 кА, температура – 30 000°С
Угроза получения смертельных травм, возгорания, локальные разрушения здания в местах попадания
Удар в инженерные коммуникации на расстоянии до 5 км (и более)
Занесенный грозовой потенциал создает импульс перенапряжения в сотни киловатт, попадает в здание по электропроводке и по трубам из металла
Поражение человека; сбои во внутренних системах; пожары; возгорание электрических кабелей; поломки оборудования; потеря информации на жестких дисках вследствие отказа оборудования
Разряд в радиусе до 500 м от здания
Наведенный грозовой потенциал с импульсом перенапряжения в десятки киловатт
Поражение человека; сбои во внутренних системах; пожары; возгорание электрических кабелей; потеря информации на жестких дисках вследствие отказа оборудования
Замыкания в электросетях с низким напряжением
Импульс перенапряжения до 4 кВ
Сбои в системах, поломки оборудования
Таблица 1 – Поражающие факторы удара молнии.
В сети есть немало видео роликов со сводками из новостей о последствиях и ущербе нанесённым после обычной грозы.
Видео из новостей:
1. Очевидец случайно снял, как в его дом ударила молния
2. Сгорел дом от удара молнии, последствия
3. Вырезка из новостей, пожарникам не удалось спасти дом от удара молнии
4. Пожар из-за молнии
Какие гарантии при установленной молниезащите?
В нормативных документах, регламентирующих молниезащиту не только в РФ, но и в мире, предусмотрены различные уровни защищенности (80-98%), но не предусмотрена возможность выполнения системы со 100% надежностью перехвата молнии. Человек, гарантирующий полную защиту от молний, либо не знаком с физикой молнии, либо не добросовестен.
Вы наверняка зададитесь вопросом «Как я могу быть уверен в том, что молниезащита сработает?» и это совершенно правильный вопрос, ведь нельзя после установки её испытать – ударить в дом разрядом в 1000 Кв с высоты в несколько тысяч метров, словно древнегреческий бог.
Ответ на этот вопрос содержится в нормах РФ. Квалифицированные специалисты должны рассчитать защищённость дома от прямого удара молнии (80-98%) в зависимости от класса молниезащиты (IV-I). При соблюдении норм вероятность того, что молния нанесёт значительный ущерб сводится к нулю.
Подробнее о гарантиях см. статью «Гарантия на молниезащиту»
После внедрения (в т.ч. и в результате нашей деятельности с 2002г.) на рынке Р.Ф. технологии устройства молниезащиты из материалов и изделий заводской готовности появилось множество организаций, бизнес которых основан на марже от цены закупки у производителя. Одни проводят политику завоевания клиентов “низкой стоимости” и предлагают пол-молниезащиты (не рассчитывают защищённость от удара молнии, делают меньшее, чем по нормам количество токоотводов, заземление, не объединяют заземление молниезащиты с заземлением электроустановки, используют недолговечные материалы и т.д.). Другие тиражируют так называемые молниеприёмные сетки, убеждая клиентов в том, что это и есть защита от удара молнии. И те и другие не рассчитывают защищённость домов и не соблюдают современных норм РФ по молниезащите.
Коротко о нормировании и типах молниезащиты
Молниезащита строго классифицируется на разные виды и степени защиты, от того какой класс и вид защиты будет установлен на ваш дом будет завесить его степень безопасности. Так же классификация и разнообразие видов позволяет подобрать оптимальный вариант защиты удара от молнии, и от заноса высокого потенциала***, под индивидуальные особенности проекта дома.
Когда разряд молнии ударяет в землю, он не исчезает моментально, а начинаетраспространяться по путям с меньшим электрическим сопротивлением. Во многихслучаях этими путями становятся бытовые коммуникации – водопровод, канализация, газовые трубы и плохо изолированные электрические кабели. В ряде случаев молнияможет распространяться и по пластиковой трубе с хорошо проводящей жидкостью. Это и называется заносом высокого потенциала, поэтому для защиты бытовых приборов и здоровья человека, существуют специальные типы внутренней молниезащиты, о них мы поговорим немного подробнее ниже.
Категории (классы)
Все здания и сооружения разделяются на три класса молниезащиты в соответствии с РД 34.21.122-87. Класс необходимый для защиты, зависит от категории взрывоопасности объекта, который зависит от наличия в нём взрыво- и пожароопасных материалов и веществ, а также от того на сколько часто молния может ударить в здание за год.
Ниже вы можете ознакомиться с таблицей, где представлены категории защиты расположенные в порядке убывания, а также типы объектов которым рекомендуется соответствующая категория.
Рекомендуемые типы объектов
Промышленные химические объекты, заводы, склады с ГСМ и боеприпасами, ангары с зерном и мукой, а так же любые другие здания хранящие в себе взрывоопасные вещества.
Телевышки, телевизионные антенны, жилые и общественные здания, телефонные вышки и т.д.
Защита от прямых ударов молнии и перенапряжения в сети.
Частные дома, коттеджи, хозяйственные постройки и бани.
Подходит для зданий, которые расположены на территории где грозы длятся более 20 часов в год.
Узнать где находятся такие территории можно тут
Внешняя молниезащита. Защита от прямых ударов молнии. Установка молниеотвода и заземлителя, молниеприёмная сетка.
Таблица 2 – Категории молниезащиты зданий и сооружений.
Как вы уже догадались, для частных домов указан 3 класс защиты.
Категория молниезащиты для загородных домов не первая, но С УЧЕТОМ ТОГО, ЧТО СОВРЕМЕННЫЙ ЗАГОРОДНЫЙ коттедж МОЖЕТ БЫТЬ ГАЗИФИЦИРОВАН, ИМЕТЬ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ И Т.П. К МОЛНИЕЗАЩИТЕ ДОМА НЕОБХОДИМО ОТНОСИТСЯ СЕРЬЁЗНО.
Виды молниезащиты
Видов защиты жилых построек множество, но в основном они делятся так же на 3 категории: внешняя, внутренняя и активная молниезащита. О последнем виде есть много споров и сомнений, о её эффективности, но об этом поговорим позже, когда будем знакомиться и разбирать её принцип работы.
Внешняя молниезащита
Внешняя молниезащита – это пассивная система защиты, состоящая из нескольких защитных элементов, экранирующих и защищающих дом от прямых грозовых ударов, что в свою очередь предотвращает механические повреждения здания.
Молниеотвод (термин аналогичный внешней молниезащиты) — из самого названия понятно – основной задачей молниеотвода, является принятие разряда молнии и передачи его к токоотводу или, как его ещё называют спуску.
Расчет молниеотвода – это выработка мер, плана действий в результате выполнения которых, смонтированная система перехватит молнию и не допустит пожара или повреждения дома, спасет жизни близких людей. Главное в разработке или проектирование молниезащиты дома – расчёт в соответствии с нормами защиты от удара молнии с применением специальной компьютерной программы. Грамотно спроектированный громоотвод должен обеспечить сохранность кровли и других частей дома при реализации, долго служить, эстетично выглядеть и, что немаловажно стоить недорого. Разработка (проектирование) молниеотвода дома включает отработку массы деталей, выбор конфигурации и места выполнения заземления молниеотвода, как именно и где будет располагаться ввод заземляющего проводника в дом, выбор материалов, из которых будет выполнены детали молниезащиты, подбор проводников и молниеприёмников, заземлителей, Устройств Защиты от Импульсного Перенапряжения и т.д. Очевидно – это удел подготовленного и опытного специалиста.
В состав внешней молниезащиты входит:
Это металлический стержень, выполненный из нержавеющей либо оцинкованной стали, алюминия или меди, диаметром 10-20мм и высотой от 100см до 3х метров. Стержень, это наиболее распространенный вид молниеотвода. Благодаря низкой стоимости, простому устройству и высокой эффективности на небольших участках, часто применяется при молниезащите дачных домиков, небольших частных домов или хозяйственных построек. Дополнительно стоит отметить, что молниеприёмный стержень теоретически можно монтировать на деревьях рядом с защищаемым участком земли, но существует масса трудностей в связи с тем, что дерево живое – оно растет и может повредиться при воздействии креплений.
Наиболее эффективной и низко затратной является схема, в которой стержневые молниеприёмники с расчётной высотой на краях коньков и на дымоходах, объединены между собой на кровле и с токоотводами на стенах, в свою очередь соединённых с заземлением молниезащиты. Такой вывод сделали проектировщики АМНИС по результатам многочисленных расчетов защищённости загородных домов с применением компьютерной программы от разработчиков норм молниезащиты РФ.
Молниеприёмная (молниезащитная) сетка
Это конструкция, состоящая из ячеек размером 5х5 метров и больше, выполненных из стальных оцинкованных прутьев толщиной более 6 миллиметров, соединённых между собой и с естественными и специально выполненными молниеприёмниками на кровле или поднятая на расчётную высоту над кровлей. Цена сетчатого громоотвода весьма высока в сравнении с другими видами молниеотводов. Поэтому сетку используют только для защиты больших сооружений с плоской кровлей, например при защите жилых многоквартирных домов, общественных зданий, больших ангаров, или заводов.
О молниеприёмной сетке в молниеотводе загородного дома
Реальная защита от Прямого Удара Молнии (ПУМ) загородного дома возможна только при присоединении молниеприёмной сетки к молнеиприёмникам. Подробнее см. статью «НЕОБХОДИМОСТЬ МОЛНИЕПРИЁМНОЙ СЕТКИ ДЛЯ ЗАЩИТЫ ЧАСТНОГО ДОМА»
Тросовый молниеотвод представляет собой гибкий проводник из оцинкованной стали, алюминия или меди, натянутый и закреплённый между рассчитанными на силу натяжения и устойчивыми опорами.
Тросовые молниеотводы используют, например, на протяженных кровлях и высоковольтных линиях. Использование на небольших частных домах проблематично из-за сложности устройства и постоянной проверки натяжения троса и устойчивости опор.
Тросовые молниеотводы используют, например, на протяженных кровлях и высоковольтных линиях. Использование на небольших частных домах проблематично из-за сложности устройства и постоянной проверки натяжения троса и устойчивости опор.
Токоотводы (Опуски) — часть молниеотвода, предназначенная для отвода тока молнии от молниеприемника к заземлителю. Токоотвод, представляет собой, металлический проводник сечением не менее 8 миллиметров, изготовленный из оцинкованной стали, алюминия или меди. Токоотвод крепиться к стенам и или прокладывается по трубам водостока. Длина токоотвода зависит от высоты объекта и расстояния до заземлителя. На доме в зависимости от размеров требуется не менее двух токоотводов. Располагают симметрично по периметру, чтобы ток растекался по нескольким непересекающимся путям и мощные электромагнитные возмущения, возникающие при протекании импульсного тока молнии гасили друг друга.
Заземляющее устройство – это система, состоящая из заземляющих проводника и заземлителей (заземлителя). Заземление разряжает электрический заряд в землю, который поступил от молниеотвода по спуску. От степени сопротивления грунта, зависит сложность и тип устройства заземлителя. Самым простым примером заземления для частного дома, будет два металлических прута заглубленных в землю на глубину 3-4 метра и объединённых между собой перемычкой. К перемычке подключается токоотвод (опуск).
В песчанном, пересыхающим и замерзшем грунте низкая электрическая проводимость. Поэтому возникла новая технология, при которой глубина заземлителя без применения тяжелой техники может достигать глубины 20 метров и значительно повысить характеристики заземления (например при погружении в водонасыщенные слои).
Таблица параметров сопротивления разных пород почвы:
Вопрос: Зачем вам молниезащита
Что изменилось со времен СССР? Почему тогда требовали, а теперь считают, что ставить громоотвод не обязательно?
2. Страдают проводка и электроника Не все попадания молний приводят к пожарам. Но сплошь и рядом грозовое электричество выводит из строя домашнюю электронику и электрооборудование, прожигает крыши и разрушает дымоходы. И это уже не десятки, а тысячи случаев в год на регион. И почти в любом случае ремонт и восстановление имущества обходятся дороже, чем нормально сделанная молниезащита частного дома под ключ.
3. Нестраховой случай Отсутствие молниезащиты дачного дома может дать повод страховым компаниям отказать вам в возмещении убытков, если во время грозы ваше имущество пострадало. Это же стихия, форс-мажор.
Владельцы самых высоких домов в округе. Под « самым высоким » подразумевается не только количество этажей, но и наличие высотных точек: дымоходов, антенных мачт, возвышающихся над коньком, шпилей, флюгеров и т.п.
Владельцы домов с токопроводящим кровельным покрытием. Например, с железной или медной крышей. Риск попадания молнии в такие дома значительно выше. При этом почти без разницы, заземлена крыша или нет.
Владельцы одноэтажных зданий, рассчитывающие на « прикрытие » со стороны расположенных рядом построек, тоже не должны расслабляться. Не факт, что на соседском объекте имеется исправный молниеотвод. Выходит, что молниезащита нужна всем или почти всем домовладельцам.
Есть мнение: Некоторые « специалисты » утверждают, что громоотвод не нужен, поскольку будет собирать все молнии в округе. Но, во-первых, грозовая стихия непредсказуема. А во-вторых, « приглашая » в дом молнию, к встрече с ней нужно основательно подготовиться.
Молниеприемник принимает на себя разряд молнии и бывает трех видов.

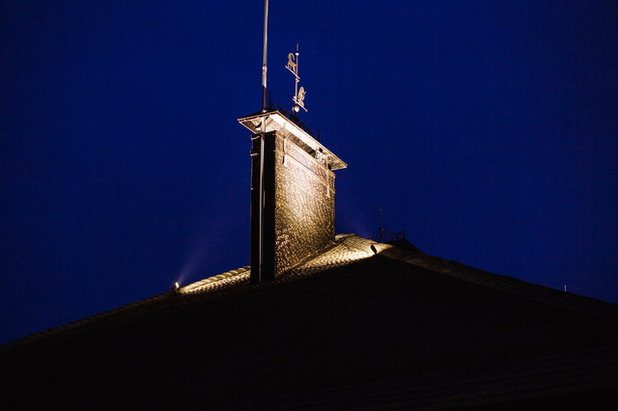

1. Стержневой приемник (на фото выше) — это обычный металлический штырь, который закрепляется так, чтобы стать самой высокой точкой в пространстве. Такие приемники, как правило, используют для защиты небольших зданий несложной архитектуры.
2. Тросовый приемник — трос, закрепленный на деревянных опорах и натянутый по всей длине конька крыши. Применяют реже, чем стержневые приемники, в основном для защиты невысоких строений.
Схема с сайта orenburgelectro.ru
3. Металлическая сетка — из стали, алюминия и т.д. Ее натягивают над площадью всей крыши и закрепляют на деревянных или специальных токонепроводящих опорах. Для защиты частных домов практически не применяют.
Токоотвод — передает заряд от молниеприемника к заземлителю. Представляет собой ту же самую стальную проволоку или металлическую полосу, одним концом приваренную к молниеприемнику, другим — к заземлителю.
Заземлитель — зарытые в землю проводники, « спускающие » электрический заряд в землю.

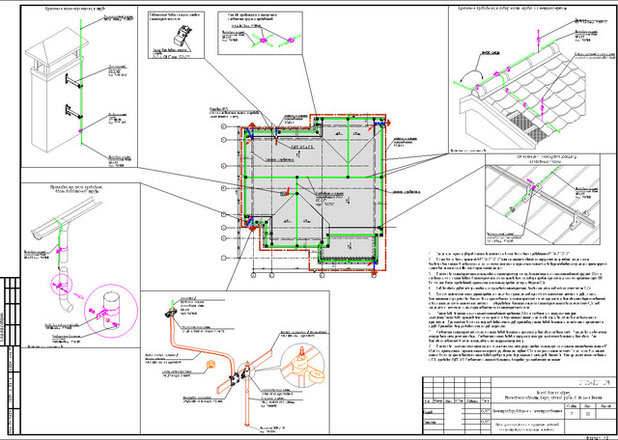

На схеме: проект молниезащиты жилогодома.
Обычно молниезащита предусматривается проектом дома или коттеджа и устанавливается непосредственно при строительстве здания. Но если громоотвода нет или он неисправен (после попадания молнии) — его можно купить в магазине или даже изготовить самому.
Компании-производители электротехнического оборудования предлагают готовые решения молниезащиты и заземления. В комплект (на фото – пример с сайта tdm-elektro.ru) входят молниеприемники, заземлители из стойких к коррозии материалов (нержавейка и оцинковка), а также сопутствующие элементы: крепеж и контактные группы.
Основные преимущества готовых решений — отсутствие «тонких мест» и повышенная надежность соединений. Цена комплектов молниезащиты под ключ — от 8 тысяч рублей.
Фото с сайта ocenin.ru
Как сделать громоотвод дома своими руками В моем детстве дед делал громоотвод для дачного дома своими руками. И пожаров во время гроз в его СНТ, где все дома были оснащены молниезащитой, не было. В отличие от соседнего массива: там дома не часто, но горели. Самодельный громоотвод в частном доме деда представлял собой тросовый молниеприемник из стальной проволоки сечением от 5 мм (расположенный горизонтально на мачтах и над коньком крыши так, чтобы не прикасался к поверхности крыши) и заземляющий электрод в виде вбитого в землю куска арматуры.
Фото с сайта m-strana.ru
Можно сделать еще проще, используя в качестве молниеприемника стальной стержень (например, кусок арматуры) диаметром 10 – 18 мм и длиной от 250 мм.
Факт: Громоотвод (точнее, его молниеприемник) может располагаться не только на крыше дома, но и рядом с домом — на любом высоком объекте: антенной мачте, столбе, высоком дереве. В последнем случае дерево тоже будет под защитой, но металлический стержень должен возвышаться над кроной не меньше чем на 1,5 м.
Для токоотвода лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту, толщиной от 2 мм и шириной от 30 мм). Один ее конец нужно приварить к молниеприемнику, другой — к заземлителю. Если дом построен из негорючих материалов (кирпича, камня и т.д.), токоприемник можно закрепить с наружной стороны здания, подальше от окон и дверей.
Факт: Количество токоотводов зависит от типа молниеприемника. Стержневому хватит одного токоотвода, тросовому или сетке — двух.
Железная крыша: заземлять или нет Иногда «умельцы» предлагают сделать заземление для железной крыши, объясняя, что это и есть молниезащита. Увы, это не так. А эффект может быть обратным. Без внешних молниеприемников вы действительно начнете собирать все грозовые разряды с округи, а в результате рискуете получить дыру в крыше и сгоревшую электропроводку. Проблема в том, что правила читают, но не дочитывают.
Согласно «Инструкции по устройству молниезащиты зданий…» (СО 153-34.21.122-2003 п. 3.2.1.2), металлические кровли защищаемых объектов действительно могут рассматриваться как естественные молниеприемники. Но железная кровля должна быть толщиной 4 мм, медная — 5 мм. Вряд ли у вас на крыше стоит броня. Поэтому молниезащита и заземление кровли — это разные вещи. А молниезащита частного дома с крышей из металлочерепицы должна выполняться точно так же, как и любая другая.
Как правильно сделать громоотвод и молниезащиту в частном доме и на даче своими руками
«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное — отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!
Откуда берется молния?
Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.
Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!
Как устроена защита от молнии
Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.
Схема устройства молниеотвода
Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.
Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.
Варианты молниеприемника для частного дома
Можно назвать три основных вида молниеприемника по типу конструкции:
стержневой молниеприемник;
в виде сетки;
тросовой молниеприемник;
покрытие крыши в качестве молниемника.
Штыревой молниеприемник можно приобрести или сделать самому
Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.
Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.
Молниеприемник в виде сетки удобен для большой крыши
Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.
В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.
Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.
Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.
Как работает токоотвод
В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.
Токоотвод на крыше, на стене и цоколе дома
Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.
Требования к заземлителю
Заземлитель представляет из себя несколько металлических стержней, забитых в грунт и соединенных между собой горизонтальной полосой при помощи сварки. Полоса выводится на поверхность земли и приваривается к токоотводу. Как правильно обустроить заземляющий контур, подробно рассказано в статье «Как сделать заземление 220в и 380в в частном доме своими руками — устройство и все размеры».
Так выглядит готовый к проверке контур заземления
Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).
Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.
Защитная зона громоотвода
Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.
Размер защищаемой зоны определяется высотой размещения молниеприемника
Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.
В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.
Монтируем молниезащиту своими руками
В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.
При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.
Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.
Размеры контура заземления в виде треугольника
Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.
После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.
Стандартный прибор для измерения сопротивления заземления
Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.
Высокое дерево нам поможет
Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.
Пирамидальный тополь защитит дом от грозы
Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.
Мы постарались доступно и лаконично изложить все тонкости создания защиты от природной стихии. Пусть у вас получится изящный и надежный молниеотвод! Надеемся, нижеследующий видеоролик будет Вам полезен.
Молниезащита в частном доме
Сегодня мы поговорим про то, как защитить частный дом от удара молнии.
СОДЕРЖАНИЕ (нажмите на кнопку справа):
Что такое молния?
Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.
Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.
Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.
Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.
В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.
Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.
Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.
Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.
Поражающие факторы молнии
Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.
Всего этих факторов два.
Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.
Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.
Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.
И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.
Штат Огайо, дом в который попала молния.
Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.
Обеспечение этого пути и является задачей молниезащиты.
Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.
В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.
Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.
Критерии и виды молниезащиты
Теперь разберем типы молниезащиты.
Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.
Первый критерий – метод защиты.
По нему молниеотводы делятся на:
Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.
По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.
Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.
Дальше рассматривать будем только такую защиту, поскольку ею можно оборудовать дом самостоятельно, а вот оборудование для активной защиты устанавливается только специалистами.
Второй критерий – виды защиты.
По нему громоотводы тоже делятся на два типа – внешний и внутренний.
Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.
И третий критерий – конструктивные особенности.
Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.
Конструкция молниезащиты
Теперь по конструкции молниезащиты, поговорим пока только о внешней.
Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.
Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.
Простейшим является стержневой тип приемника.
Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.
Можно также использовать и трубу, но только торцы ее должны быть заварены.
Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.
Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.
Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.
Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.
Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.
Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.
Еще один тип молниеприемника – тросовый.
Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.
Третий тип приемника – сетка.
Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.
Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.
При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.
Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.
Далее о втором элементе данной защиты – токоотводах.
Основной задачей их является передача разряда от приемника к заземлителю.
Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.
Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.
Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.
Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.
От количества концов молниеприемников зависит количество токоотводов.
Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.
Также два токоотвода применяется при сеточном приемнике.
Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.
Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.
На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.
Соединяется заземлитель с токоотводом только сварным соединением.
Особенности монтажа молниезащиты
Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.
Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.
Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.
Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.
Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.
Начинать нужно с заземлителя.
Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.
По краям этой траншеи забить в землю пруты длиной не менее 2 м.
Затем при помощи сварочного аппарата к этим прутам приварить перемычку.
Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.
Далее можно переходить к установке приемника.
Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.
Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.
Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.
К приемнику токоотвод можно закрепить и при помощи болтов, а вот к заземлителю – только при помощи пайки или сварки.
Останется только закопать вырытую заранее траншею.
Что касается монтажа защиты на дом с деревянными стенами, то принцип идентичен, но есть одно условие – прикреплять токоотводы непосредственно к стене нельзя.
Они должны располагаться на удалении от стены не менее чем на 150 мм.
Внутренняя защита дома
Это было все, что касается внешнего типа защиты. Напоследок же немного о внутренней, ведь полностью защитить здание от воздействия молнии внешний тип не может, поэтому желательно использовать оба этих типа.
Итак, внутренняя защита оберегает бытовую технику от скачков напряжения, которые может создать заряд молнии.
Для внутренней защиты используются специальные устройства защиты импульсного перенапряжения (УЗИП).
Выпускается большое количество таких устройств с разной степенью защиты.
Эти устройства подключаются к электрической сети дома и устанавливаются в распределительном щитке на входе.
Только после установки этого устройства можно будет с уверенностью сказать, что дом полностью оборудован молниезащитой.
Молниезащита частного дома
Что такое молния, мы знаем со школьной парты. Электрический разряд мощностью 100-200 тысяч ампер уничтожает все объекты, куда она попадает. А скорее всего, молнию притягивают высокие сооружения и деревья.
Молниезащита частного дома сегодня, как никогда, актуальна. Наши жилища буквально нашпигованы электроникой, бытовой электротехникой, мобильными телефонами, что увеличивает риск воздействия молнии. Опасность молнии для частных домов, не оснащенных молниеотводами велика – пожар, разрушения в случае прямого попадания разряда. Последствиями разряда в непосредственной близости от здания может стать выход из строя электросети или отдельного прибора – телевизора, компьютера и т.п.
Различают две категории молниезащиты:
Внутренняя, защищающая от разряда, не попавшего прямо в дом, а, к примеру, в линию электропередач, питающую внутреннюю разводку. В этом случае в электросети возникает перенапряжение, последствия которого могут быть плачевными. Внутреннюю защиту не видно, это небольшой прибор – ограничитель, разрядник, УЗИП, установленный в распределительном щите.
Защита внешняя – это всем знакомый громоотвод (как чаще неправильно называют молниезащиту), установленный на крыше.
Внешняя защита частного дома от молнии
Система бывает пассивной и активной. Принцип действия первой – простой, как все гениальное. Металлический молниеприемник на крыше ловит (притягивает, перехватывает) разряд молнии и посредством токовода направляет его в землю, на заземлитель.
Активная защита от молнии
Такая молниезащита более эффективна, действует в радиусе 100 метров от «хитрого» молниеприемника, который ионизируя окружающий воздух, перехватывает разряд молнии. Дальше работает как и пассивная защита. Главным преимуществом устройства является «покрытие» молниезащитой соседних жилых домов и хозпостроек на довольно большой территории.
Типы внешней молниезащиты дома
По типу конструкции, различают модульно-штыревую, тросовую и сетчатую молниезащиту.
Штыревая
Штыревой система называется из-за молниеприемника, который устанавливается в самой высокой части крыши, и представляет собой металлический стержень (штырь). Эта конструкция подходит для молниезащиты частного дома с крышей из металлочерепицы или любого другого материала.
Тросовая
Установка такого вида защитного устройства допускается, если крыша шиферная, черепичная, но не металлическая.
Молниеприемником служит трос (толстая проволока, катанка) натянутая на высоте 0,3-0,5 м по коньку дома.
Сетчатая
Система считается наиболее сложной в плане монтажа. Выполняется она из катанки диаметром 6-8 мм, которая в виде сетки с ячейками 6х6 метров, укладывается по всей площади кровли. В местах пересечения горизонтальных и вертикальных прутьев – сваривается. К кровле крепится скобами.
Сетчатая молнезащита дома устанавливается, как и тросовая, на кровлю шиферную или черепичную.
Токоотвод
Для этого элемента системы применяется круглая сталь (медь, алюминий) диаметром не менее 6 мм. По кровле и стенам токоотвод крепится скобами. Обычно при монтаже стараются «маршрут» проложить подальше от оконных и дверных проемов, как того требуют нормативные документы, и чтобы не портить экстерьер здания.
При прокладке токопровода нужно соблюдать некоторые простые правила:
На деревянных поверхностях токопровод должен крепиться на расстоянии 15-20см от стены;
Если тросовый приемник большой длины, сетчатый большой площади или штыревой состоит из нескольких элементов, то и токоотводов должно быть несколько (СО 153-34.21. 122-2003)
При строительстве нового сооружения, молниезащита коттеджа или дома уже «заложена» в проектной документации. Но если загородный дом или дачный домик только что куплен и на нем нет «громоотвода», то наиболее разумным решением будет самостоятельно, или с помощью нанятых специалистов обезопасить себя и своих близких от грозовых разрядов.
Если у вас имеются навыки выполнения строительных работ, молниезащита частного дома своими руками не станет проблемным вопросом, но позволит сэкономить средства.
Контур заземления
Принцип устройства заземлителя предельно прост. Три стальных штыря-модуля длиной 1,5-2 метра, диаметром 16-20 мм с цинковым покрытием, забиваются в землю и последовательно соединяются между собой.
Такая конструкция имеет ряд преимуществ:
Возможность монтажа на любую глубину без применения спецтехники;
Малая трудоемкость. Работу может выполнить один человек;
Большая глубина погружения штыря-электрода увеличивает эффективность заземления;
Соединение элементов не требует сварки (на специальных зажимах);
Вся система скрыта под землей.
Контур забивается в землю не ближе 1 м к фундаменту дома, и не ближе 5 м к входной двери.
Принцип действия внутренней защиты дома от молнии
Трудно представить сегодня жизнь без электронных и бытовых электрических устройств и приборов. Вся эта техника включается в электросеть, а от компьютера и телевизора еще и кабели отходят к локальной сети и спутниковой антенне.
Линии передачи данных через ресиверы, серверы, распределительные устройства, электролинии, подвержены ударам молний, влиянию электромагнитных полей. При стечении некоторых обстоятельств высокое напряжение и большой ток по кабелям движутся к низкому потенциалу, т.е. телевизору, холодильнику, компьютеру. Результатом может стать выход электроприборов из строя, возгорание, угроза жизни человеку.
Чтобы уберечь себя и свой дом, нужно внутреннее устройство молниезащиты частного дома или защиты от импульсных перенапряжений.
Действует такая защита просто – мгновенно уравнивает потенциалы между проводниками электротока. Эту задачу выполняет УЗИП – специальное устройство защиты от импульсных перенапряжений.
Установка этого прибора возможна только после устройства надежной внешней защиты. Для реализации в жизнь системы молниезащиты частного дома, разрабатывается проект, где учтены все пути захода в здание высокого напряжения.
После установки УЗИП нетоковедущие элементы подсоединяются к шине заземления, а линии, которые нельзя заземлять, соединяются с шиной через УЗИП.
Для подбора прибора УЗИП существуют правила, которые можно разделить на группы в зависимости от:
Показателей защищаемой сети – ток, напряжение, частота, сечение проводов;
Типа сети – электроснабжение, кабельное ТВ, телефонная линия, сигнализация и т.п.;
Значимости защищаемого объекта – ПК, телевизор или банковский сервер.
Нужна ли молниезащита частного дома
Можно однозначно ответить – нужна! В мире еще много непознанного, тем более загадок природы. Если в городе телевизионная башня или высотное здание «защищает» от молнии множество окрестных домов, то в районе частной застройки таких сооружений, как правило, нет. Зато неподалеку от дома стоит высокая сосна, которая служит естественным «громоотводом». Но это теория, все же лучше и спокойнее себя чувствовать в безопасности в «своей крепости».
Молниезащита в частном доме
Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!
Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!
Схема устройства молниеотвода
Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.
