Какое бывает плинтусное отопление

Как только наступает отопительный сезон, большая часть населения начинает приобретать обогреватели, которые сушат воздух. Сегодня есть альтернатива. Можно установить такие инженерные системы, как теплый пол или теплый плинтус. В отличие от теплых полов, которые на данный момент пользуются огромной популярностью, плинтусное отопление только завоевывает свое место на рынке.

Производители предлагают два варианта плинтусного отопления: электрическое и водяное. И первое, и второе может выступать в качестве основного источника тепла. Что касается особенностей монтажа, то гораздо проще установить электрическое плинтусное отопление.

Электрическая система

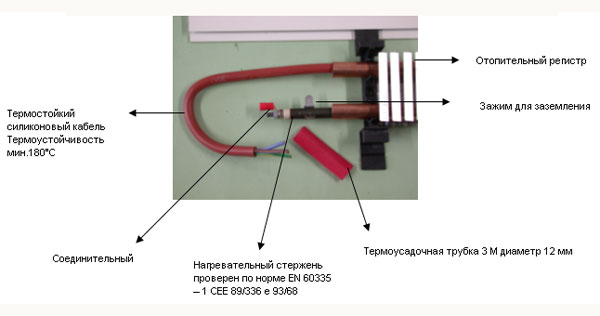

Основной элемент электрической системы – блок радиаторов, в которые встроены воздушные трубчатые ТЭНы мощностью 200 Вт на один погонный метр. Радиаторные блоки находятся внутри медной трубки. Система оснащена еще одной медной трубкой, внутри которой располагается кабель питания.

Перед тем как уложить кабель питания в трубку, его обрабатывают силиконовым материалом, который устойчив к высоким температурам. Подключается теплый плинтус через розетку. Его нельзя устанавливать в помещениях с повышенной влажностью. Все элементы электрической системы располагаются внутри короба. Поэтому ее монтаж можно выполнить, руководствуясь только инструкцией.

Водяной теплый плинтус

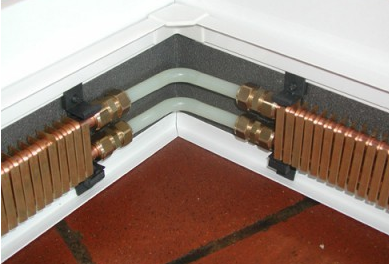

Такое плинтусное отопление установить гораздо сложнее. Водяная система включает в себя следующие элементы:

распределительный коллектор;
радиатор;
трубки теплообменника, выполненные из меди;
2 пластиковые трубки (обычная и гофрированная).

В этом случае в качестве теплоносителя выступает горячая вода, которая поступает в систему. Распределительный коллектор представляет собой пару стальных трубок. Через одну подается вода, а через вторую происходит ее возврат.

Теплоноситель подается в пластиковую трубу, которая имеет длительный период эксплуатации. Стоит принять во внимание и тот факт, что металл, в отличие от пластика, неустойчив к воздействию солей, которые содержатся в воде. Пластиковая труба, в которую подается горячая вода, располагается внутри гофры большего диаметра. Она защищает пластиковую трубу от механических повреждений.

Как работает теплый плинтус?

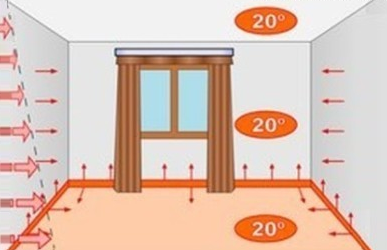

Перед плинтусным отоплением не стоят задачи нагреть воздух, который поднимается вверх. Оно нагревает предметы, находящиеся рядом. Поскольку плинтусное отопление располагается возле стен, именно их оно и нагревает. Короб, в который спрятаны теплоносители, имеет два отверстия, одно из которых располагается снизу, а другое сверху.

Через нижнее отверстие холодный воздух поступает в систему и нагревается до определенной температуры. Затем, прогретый воздух через верхнее отверстие попадает в комнату. При этом он как бы прилипает к стене. А от нагретой стены начинает нагреваться воздух в комнате.

Плинтусные радиаторы совсем необязательно располагать по всему периметру комнаты. Все зависит от задачи, которая стоит перед плинтусным отоплением. Если оно будет выступать в качестве дополнительного источника тепла, то достаточно будет установить несколько погонных метров теплого плинтуса. Если же это будет основной источник тепла, то придется выполнить монтаж системы по всему периметру комнаты.

Задавая температуру теплоносителю, следует учесть, что температура нагретой стены будет на несколько градусов ниже. Если установить температуру, превышающую 400 0 , то прислонившись к стене, можно будет получить ожог. Особое внимание на этот момент стоит обратить в том случае, если в доме живут маленькие дети или домашние животные.

Особенности монтажа инженерной системы

Как водяную, так и электрическую систему можно установить самостоятельно. При укладке электрического плинтусного отопления необходимо проанализировать расположение розеток и состояние электропроводки. При необходимости нужно заменить проводку.

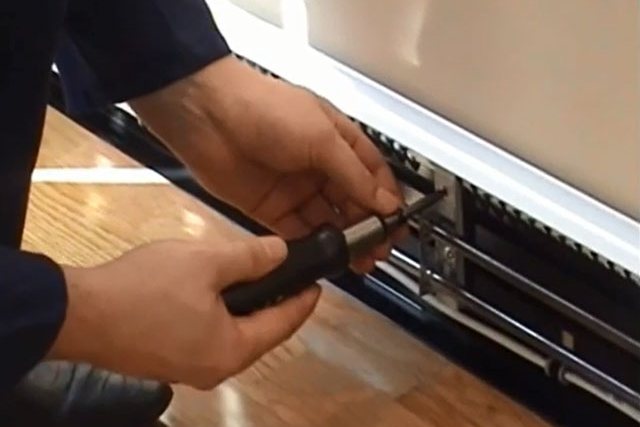

Начинаются монтажные работы с установки силового кабеля. При этом нужно оставить выходы в тех местах, где кабель будет подключаться к ТЭНам и термостатам. После этого нужно сделать стяжку пола и оштукатурить стены. Затем, устанавливаются остальные элементы системы.

Делать это нужно в соответствии с инструкцией, которая прилагается к электрическому плинтусному отоплению. Останется только подключить теплый плинтус к электропитанию, и отрегулировать термостаты.

Специалисты не рекомендуют устанавливать контур, длина которого превышает 15м — это понижает эффективность системы. Если при установке силового кабеля были допущены ошибки, то всю работу, включая заливку пола, придется переделать.

С водяным теплым плинтусом придется повозиться. Ведь в этом случае нужно будет установить распределительный коллектор. Коллектор и инженерная система должны быть соединены ПВХ трубами. После установки труб следует приступить к монтажу отопительных элементов, к которым в свою очередь нужно подсоединить греющие модули.

Следующий шаг – опрессовка и балансировка системы. После окончания работ нужно проверить работоспособность системы. Чтобы продлить эксплуатационный период пластиковых труб, нужно следить за температурой воды, поступающей в систему. Она должна быть меньше 85 0 .

Чаще всего устанавливают подобные инженерные системы на лоджиях, крытых верандах, застекленных балконах или в зимних садах.

Достоинства и недостатки

Теплые плинтуса выглядят аккуратно. Они с легкостью впишутся как в классический интерьер, так и в квартиру, оформленную в стиле Hi-tech. Теплые плинтуса занимают немного места и выглядят стильно.

Основное достоинство теплых плинтусов – способность равномерно прогревать воздух. Возле пола не будет холодных потоков. Следовательно, декоративное напольное покрытие всегда будет теплым.

Такая система является экономичной. Если при установке оснастить инженерную систему несколькими терморегуляторами, то температуру воздуха можно будет регулировать в каждой комнате по отдельности.

Если говорить о недостатках, то стоит отметить высокую ценовую политику инженерной системы. Это обусловлено тем, что в процессе производства используется дорогостоящая медь. Не стоит приобретать дешевое оборудование, которое выйдет из строя в течение нескольких лет (и это в лучшем случае).

В комнаты с плинтусным отоплением нежелательно ставить много мебели. Если она закроет плинтусные радиаторы, то система будет работать неэффективно. Что касается монтажа, то электрическую систему можно установить самостоятельно, а вот установку водяной системы лучше доверить специалистам.

Любая ошибка, допущенная во время установки оборудования, может стать причиной преждевременного выхода системы из строя. Доверить установку оборудования стоит тем мастерам, которые имеют разрешение от производителя.

Каким бывает плинтусное домашнее отопление? Советы по монтажу

Сегодня плинтусное отопление является одной из самых распространенных систем, позволяющих поддерживать оптимальную температуру в помещении даже в сильные морозы. Практически все современные обогревательные приборы работают по принципу конвекции воздуха, вследствие чего теплые потоки скапливаются вверху, а холодная воздушная масса неизменно остается на уровне пола. Решить эту распространенную проблему могут теплые плинтуса, а после монтажа таких изделий у домочадцев, наверняка больше не будут мерзнуть ноги.

Разновидности плинтусного отопления

На данный момент все устанавливаемое плинтусное отопление подразделяется на два следующих актуальных вида:

водяной аналог;
электрический тип.

Каждый из перечисленных видов обладает своими уникальными характеристиками и эксплуатационными особенностями. Есть у них ряд общих достоинств, таких как, например, привлекательный внешний вид, компактные размеры, а также равномерный обогрев всего прилегающего пространства. Какое плинтусное отопление выбрать (водяное или электрическое), затруднится ответить даже опытный специалист, ведь все отлично подходят как для больших частных домов, так и для компактных квартир. Дополнительно можно заметить, что стоимость различных моделей представленного оборудования находится примерно в одном ценовом диапазоне – от 2 до 3 тыс. рублей за 1 погонный метр.

Конструкция водяного отопления

Водяная плинтусная система отопления, как правило, включает в себя такие незаменимые элементы как:

радиаторный блок;
распределительный коллектор;
герметичные пластиковые трубы.

Водяной плинтусный радиатор

Блок радиатора представляет собой сложное устройство, состоящее из теплообменника и алюминиевого короба. Холодные воздушные массы за счет разности давления попадают в специальные зазоры между металлическими планками, проходят через них, обогреваются и выходят наружу. Такие своеобразные плинтуса-обогреватели могут эффективно отапливать огромные площади до нескольких сот квадратных метров.

Конструкция электрического отопления

Многие обогреватели плинтусного типа функционируют посредством использования электричества. В таком случае в конструкцию прибора входит воздушный электрический нагреватель, встроенный в радиаторные блоки.

Ключевым отличием этого изделия от водяных плинтусных конвекторов является отсутствие подводящих трубок для теплоносителя, так как нагревательный элемент вмонтирован в нижнюю часть медного радиатора. Сверху к радиатору подводится силовой электрический кабель, который обеспечивает нагрев упомянутого элемента. Такую конструкцию, к примеру, имеет теплый плинтус «BestBoard», который обладает мощностью в 200 Вт на каждый погонный метр помещения.

Ключевые особенности монтажа

Установить электрический или водяной теплый плинтус своими руками, сегодня может каждый желающий, главное при этом соблюдать последовательность действий, а также учитывать несколько немаловажных строительных нюансов. В целом же, плинтусный конвектор устанавливается аналогично любому другому стандартному обогревательному оборудованию. Изначально при помощи дюбелей и шурупов производится монтаж настенной планки, в которой впоследствии будут располагаться все отопительные элементы.

На следующем этапе выполняется сборка отдельных деталей обогревателя плинтусного в единую систему. Для решения данной задачи потребуются обжимные фитинги, которые обеспечивают герметичность оборудования. Затем происходит подключение плинтуса-обогревателя к магистрали отопления, после чего проверяется работа системы. Обязательно следует проверить водяной плинтусный конвектор на наличие течей, которые при обнаружении необходимо устранить. На финальной стадии проведения работ отопительной оборудование закрывают специальной декоративной панелью, подобранной в тон интерьера помещения.

Главные достоинства изделия

К перечню неоспоримых преимуществ, которыми в полной мере обладают инновационные обогреватели плинтусные, следует отнести:

наличие инфракрасного тепла, благотворного влияющего на организм человека;
быстрое повышение температуры в комнате до оптимального уровня;
исключение вероятности образования грибка (плесени) в помещении;
устойчивость к возникновению коррозии;
простота в управлении и т. д.

Еще одной отличительной чертой рассматриваемых изделий стала их потрясающая экономичность. Теплый плинтус «Термия», например, имеет специальные краны, позволяющие самостоятельно регулировать степень нагрева устройства в процессе эксплуатации. При выходе из строя хотя бы одного элемента в конструкции плинтуса-обогревателя он легко демонтируется без вскрытия пола и стен, после чего деталь без проблем меняется на подходящий аналог.

Недостатки изделия

К сожалению, современные плинтуса-обогреватели обладают несколькими несущественными недостатками, включая:

высокую первоначальную стоимость;
необходимость плотного прилегания к стене;
ограничение максимальной протяженности контура отопления (не более 15 м).

Не рекомендуется устанавливать на плинтуса-обогреватели декоративные накладки, которые значительно затрудняют теплоотдачу. К тому же, плотное прилегание такого оборудования к стене приводит к быстрому выцветанию отделочных покрытий. Корпусную мебель также не рекомендуется ставить близко к отопительным устройствам, в противном случае они могут помешать доступу холодного воздуха в ТЭН.

Таким образом, водяные и электрические плинтуса-обогреватели стремительно завоевывают популярность у владельцев квартир и загородных домов. И если раньше этот вид отопительного оборудования не могли приобрести по причине его чрезмерной дороговизны или плохой надежности, то сейчас все эти негативные моменты ушли в прошлое. Как следствие, установить описанные устройства желает каждый рачительный хозяин своего жилища.

Какое бывает плинтусное отопление

Электрическая система

Водяной теплый плинтус

Такое плинтусное отопление установить гораздо сложнее. Водяная система включает в себя следующие элементы:

распределительный коллектор;
радиатор;
трубки теплообменника, выполненные из меди;
2 пластиковые трубки (обычная и гофрированная).

Как работает теплый плинтус?

Задавая температуру теплоносителю, следует учесть, что температура нагретой стены будет на несколько градусов ниже. Если установить температуру, превышающую 4000, то прислонившись к стене, можно будет получить ожог. Особое внимание на этот момент стоит обратить в том случае, если в доме живут маленькие дети или домашние животные.

Особенности монтажа инженерной системы

Достоинства и недостатки

Плинтусное отопление — стоит делать или нет?

Незаметное, эффективное, комфортное отопление. Очень привлекательное сочетание характеристик. Многим на ум сразу приходит теплый пол. И правильно. Но это не единственный способ отопления, который соответствует этим характеристикам. Есть еще теплый плинтус. Система монтируется проще, большая ее часть доступна для обслуживания в любой момент. Так что греющий плинтус тоже стоит рассматривать как вариант невидимого отопления.

Система теплых плинтусов: что это такое

Греющие плинтуса или плинтусное отопление — не новинка в области отопления. Идея была предложена еще в начале прошлого века, но из-за сложности реализации и высокой цены, была почти забыта. С развитием технологий сложность стала ниже, а вот цена по-прежнему остается высокой. Именно это, в основном, и сдерживает потенциальных пользователей.

Вот так может выглядеть отопление при помощи теплого плинтуса

Главное отличие этой системы — нестандартная форма обогревательных приборов и необычное их расположение. Обогреватели — длинные и невысокие, расположены по периметру помещения на уровне пола. Отопительные приборы закрыты длинной декоративной планкой по внешнему виду очень похожей на плинтус. При установке заменяют собой обычный плинтус. Потому такая система очень часто называется «теплый плинтус». Эта система очень хороша при панорамном остеклении — она может быть не выше рам, так что совсем незаметна. Ничуть не хуже она и в обычных комнатах — ее же совсем не видно.

Виды теплого плинтуса

Теплый плинтус есть двух типов: электрический и водяной. Электрический теплый плинтус отличается тем, что каждый отопительный прибор самостоятелен и может работать отдельно. Их можно устанавливать в случае нехватки мощности основного отопления — как дополнительное, на случай холодов. Установка несложная, а работает он эффективно, незаметен, не слишком сушит воздух.

Теплый плинтус без декоративной панели

Есть водяной теплый плинтус. Это один из подвидов водяного отопления, то есть все отопительные приборы связаны в одну систему. Может быть как основным (только плинтусные обогреватели) так и дополнительным видом обогрева (вместе с водяным теплым полом или радиаторами).

Устройство греющего плинтуса

В любом случае, теплый плинтус внешне выглядит так: это две медных трубки, которые одна от другой находятся на расстоянии 7-15 см. Для увеличения теплоотдачи на трубки надеты вертикальные пластины из алюминия, латуни (стоят чуть меньше, но и теплоотдача чуть ниже) или меди (более дорогой и более «теплый» вариант). Сверху трубы с оребрением закрываются декоративными крышками из экструдированного алюминия. Алюминий выбран не случайно — он хорошо передает тепло. Так что нагревшаяся крышка сама излучает тепло.

Вверху и внизу крышки есть отверстия для движения воздуха. Через нижние засасывается холодный, через верхние выходит нагретый. Так что получается обогрев идет от трех источников:

Нагревается воздух, который проходит вдоль труб и оребрения.
От нагретых стен.
От корпуса теплого металлического плинтуса.

Так выглядит система перед установкой защитно-декоративной планки

Такой тройной источник тепла способствует тому, что помещение нагревается быстро, а расположение греющих элементов по периметру способствует равномерному прогреву воздуха по всему объему.

Достоинства и недостатки плинтусного отопления

Чем же отличается отопление с использованием теплого плинтуса? Теплый воздух понимается от нагревательного элемента вверх, вдоль стены, разогревая стену. По мере продвижения вверх, воздух понемногу остывает, затем опускается вниз, но уже не вдоль стены, а в центре помещения.

В результате получается, что самый теплый воздух находится внизу по периметру комнаты. Самый теплый объект – кроме обогревателей – это стены. Также более теплый воздух расположен у пола. Поднимаясь вверх, он остывает и на уровне головы он немного холоднее. Разница небольшая 1-2 градуса, но именно такое распределение температур лучше для самочувствия человека.

Равномерное распределение тепла по всей площади и объему — вот одно из важнейших достоинств

Отопление при помощи теплого плинтуса получается инерционным. Однозначно отнести это свойство к достоинствам или недостаткам не получится. Есть и положительные, и отрицательные моменты. Минус: пока стены не прогреются, в помещении прохладно. Потому такая система хороша только для домов постоянного проживания и совершенно не подходит для дачи. Положительный момент в том, что нагревшись, стены работают как большой стабилизатор – поддерживают температуру на одном уровне, отдавая при необходимости накопленное тепло. Такой большой аккумулятор тепла поможет продержаться некоторое время даже в случае отключения отопления.

К плюсам системы отопления с греющими плинтусами относят их экономичность. После того, как стены нагреются, котел потребляет минимум топлива — только на поддержание температуры. А такие режимы, как правило, более экономичны. Но это касается любой инерционной системы отопления, так что особенным достоинством теплого плинтуса это считать нельзя.

Теплый плинтус в сборе немного ближе

Есть у плинтусного отопления и неоспоримые преимущества. Первое – это одна из немногих систем, которая обеспечивает равномерный прогрев. Даже углы всегда теплые. Второе – это самая неприметная система, которая с легкость вписывается в любой интерьер. При все при этом, обогревательные приборы легко доступны, систему можно ремонтировать в любой момент времени.

Имеет теплый плинтус и явный недостаток – высокую цену. Связано это с тем, что для увеличения теплоотдачи используется медь и алюминий, а стоят они немало.

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное. Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков. Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

Крепится теплоизоляционная лента, а поверх нее крепежные элементы

Устанавливаем куски и соединяем их в единое целое

Так все выглядит когда все сделано

Собственно, монтаж теплых плинтусов не слишком сложен. Но важна герметичность соединений и на это необходимо обратить особое внимание.

Электрический теплый плинтус: цена популярных моделей и преимущества использования

На чтение: 6 минут Нет времени?

Система «теплый плинтус», используемая в Европе уже многие годы, стала пользоваться большой популярностью в нашей стране. Множеством технических преимуществ и оригинальным дизайном обладает электрический теплый плинтус. Цена зависит от типа конструкции. Установка подобной системы позволяет убрать стандартные батареи и создать более функциональный интерьер.

Плинтусную конструкцию можно применять как основной способ обогрева или для отопления отдельных помещений

Читайте в статье

Что такое теплый плинтус: особенности конструкции

Конструкция греющего электрического плинтуса мало отличается от старых устройств отопления. Внутри прибора размещаются регистры, на которых находятся трубки из меди. Важным отличием плинтуса от стандартных обогревателей является его компактность. Маленькие габариты компенсируются монтажом оборудования по периметру помещения.

Вариант внутреннего устройства конструкции

Плинтусная система состоит из таких элементов:

поворотные детали;
трубчатый конвектор;
короб со специальными кронштейнами.

Монтаж системы можно произвести самостоятельно

Подобную систему можно собрать самостоятельно. Теплый воздушный поток перемещается от конструкции и составляет преграду холоду, который надвигается от стен. Обогревающий плинтус – это короб, сделанный из металла. Он монтируется в стену вместо стандартного плинтуса из древесины или пластика. В середине располагается обогревающий элемент, который крепится на специальных держателях. Все детали крепятся при помощи техники пайки или с применением обжимных гаек. В угловых частях теплообменники крепятся поворотными трубками из меди или полиэтилена. В качестве теплоносителя применяется электричество или вода. Они поддаются к плинтусу от коллектора поворотными трубками. Элемент коллектора дополняется отсечными и сливными кранами, а также воздухоотводчиками.

Конструкция водяной системы

Теплый плинтус обладает следующими преимуществами:

нагрев стеновых поверхностей, который защищает от появления плесневых микроорганизмов и грибков. Подходит для угловых помещений;
экономичность, температура теплоносителя на выходе на 5 градусов меньше, чем на входе. Такое возможно, благодаря замкнутому корпусу;
экономия полезной площади, благодаря небольшим размерам, что важно для малогабаритных помещений;
подобная система обеспечивает благоприятный микроклимат не только для человека, но и для животных и растений;
исчезает конденсат на окнах;
высокий показатель эффективности при работе;
простота и безопасность эксплуатации.

Таким образом распределяется тепло по комнате

Теплый плинтус характеризуется обширной областью применения. Его можно использовать в частных домах или квартирах, вместо централизованного отопления. Часто подобная конструкция устанавливается для обогрева офисных помещений, магазинов, выставочных залов и бассейнов. Теплую конструкцию устанавливают вдоль холодных и сырых стен на балконе, оранжерее и у изголовья кровати.

Полезный совет! Монтаж такой конструкции рекомендуется в помещениях, где живут аллергики. Так как уменьшение влажности и сырости в стенах препятствует появлению многих аллергенов.

Конструкция держится с помощью специальных кронштейнов

Статья по теме:

Теплый водяной плинтус: цена, отзывы. Что из себя представляет эта новейшая система отопления, теплый водяной плинтус? Цена, отзывы владельцев системы, обзор лучших производителей, рекомендации профессионалов по самостоятельной установке – в этом материале.

Разновидности электрических плинтусов

При выборе электрических теплых плинтусов цена имеет важное значение. Данный параметр зависит также от определенного типа конструкции. Их всего два:

в электрическом варианте применяются сухие детали нагрева, который располагаются в медных трубках. При этом нагрев более эффективный и безопасный. Для подключения такой конструкции требуется мощная электрическая проводка. Более экономный режим работы возможен благодаря такому устройству как терморегулятор;
в водяной конструкции прогрев выполняется при работе отопительного котла. При этом система похожа на стандартную схему с радиаторами.

Особенности монтажа электрической конструкции

Установка подобных систем позволяет их использовать в качестве основного отопительного прибора.

радиатор, который представляет собой короб с теплообменником;
распределительный коллектор, содержащий две магистрали, отвечающие за подачу и возврат теплоносителя;
набор пластиковых трубок. При этом деталь с меньшим диаметром помещается в более широкую.

Водяная конструкция в разрезе

Выбор инфракрасного теплого электрического плинтуса

Прежде, чем купить теплый электрический плинтус, стоит получше узнать его разновидности. Пользуются популярностью инфракрасные модели. Мощность подобной конструкции варьируется до 150 Вт. Она может обеспечить основное отопление, так как степень ее теплоотдачи в пять раз превышает эффективность других аналогов.

Пленочная конструкция очень компактна и практически не занимает места

В составе системы присутствуют анодированные ламели из алюминия, которые позволят сильно прогревать стену и ближайшие поверхности. Установка таких плинтусов создает завесу, сберегающую пространство от холода.

Так выглядит инфракрасная плинтусная пленка

Устройство кабельного нагревателя

Второй тип электрических плинтусных систем состоит из радиаторных блоков, которые оборудуются ТЭНами с мощностью в 200 Вт. Эти детали монтируются в медную трубку. В другой трубке размещается кабель питания, который покрывается термостойким материалом.

Такие плинтуса с подогревом применяются для отопления любых помещений, кроме тех, где присутствует высокий уровень влажности. Подобная система отопления собирается проще, чем водяная. При этом нагревательные детали располагаются в коробе, а монтаж коллектора и подводящих магистралей не нужен.

Устройство на основе нагревательных регистров состоят из отдельных секций

Принцип работы плинтусной конструкции

При использовании плинтусного отопления прогрев производится не только воздействием на воздушные массы в нижней части помещения, но и при передаче тепла стеновым поверхностям. При этом на прогрев воздушных слоев методом конвекции затрачивается около 25-30 % энергии, а остальное количество уходит на прогрев стен.

Преимущества конструкции по сравнению с радиаторным обогревом

Прогретый воздух поднимается наверх вдоль стен и перемешивается с остальными прослойками. При этом создается воздушная подушка. Сначала стены прогреваются до 36-37 градусов, а затем они отдают полученное тепло в пространство.

Распространение тепловых потоков от радиаторов и от плинтусной конструкции

При выборе моделей важное значение имеет цена. Электрический теплый плинтус может иметь разную стоимость в зависимости от особенностей устройства и определенных характеристик. Конструктивно система состоит из нагревательного элемента, покрытого планкой из легкого металла. Данная деталь включает трубки из меди с подсоединенными радиаторными пластинами.

Полезная информация! Плинтусная конструкция позволяет уменьшить затраты на энергоноситель на 20-40% за счет рационального распределения тепла. Чтобы повысить КПД нужно стараться не загораживать секции нагрева мебелью и другими предметами.

Статья по теме:

Теплый пол на деревянный пол под линолеум. Не каждый знает, как правильно смонтировать такой пол. В этом обзоре мы рассмотрим виды технологий, какие материалы необходимы и последовательность самостоятельного монтажа.

Нюансы установки

Определенные правила нужно соблюдать при монтаже теплого электрического плинтуса своими руками. Перед установкой нужно подобрать подходящий тип конструкции: электрический или водный. Если конструкция будет электрической, то стоит продумать безопасную проводку к месту подключения. При водном плинтусе, необходимо решить, как подсоединить конструкцию к центральному отоплению.

При проведении установки самостоятельно потребуются специальные инструменты

Монтаж подобного устройства выполняется в два этапа. Сначала проводится подготовка всех выводов для подсоединения конструкции, выполняется раскладка подводящих магистралей и подключается кабель. Второй этап производится после отделки помещения. В водяной системе производится установка всех деталей плинтуса, модули подсоединяются к выводящим элементам, а также производится балансировка контуров и опрессовка системы. В электрическом варианте крепятся все детали корпуса, контуры подсоединяются к выводам и выполняются все замеры изоляции. Затем выполняется настройка термостатов.

Установка системы проводится с соблюдением технологии и при правильном расчете расположения отдельных элементов

Важно правильно рассчитать нужное количество секций. При этом учитывается мощность системы и возможные теплопотери. Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха. Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности.

Подсоединение выходов водяной конструкции

При установке плинтусной системы необходимо соблюдать некоторые правила:

плинтус монтируется на расстоянии 1,5-2 см от стены и 1 см от напольного покрытия. Зазор нужен для оберегания от перегрева;
обязательно производится разметка при помощи отбивочной нити;
делаются отверстия под бурение;
в отверстия вставляются дюбеля из пластика, а затем устанавливается плинтус с применением уровня;
монтируются перемычки, и проводится заземление;
каждый элемент подключается последовательно.

Верхнее покрытие может быть любого цвета и дизайна

После монтажа необходимо включить плинтус и протестировать его работу. Затем система прикрывается всеми необходимыми заглушками и крышками. Важно правильно установить терморегулятор. Его монтируют на расстоянии полутора метров от нагревающих элементов. При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления. В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор.

При укладывании кабеля также существуют некоторые нюансы. Нагревательные элементы подключаются параллельно. Кабель можно замаскировать несколькими способами. Можно проштробить отверстие в стене или убрать его в короб снаружи. Кабель укладывается в направлении терморегулятора или распределительной коробки.

Электрический теплый плинтус: цена и области применения

При выборе теплого электрического плинтуса стоит узнать цену и прочитать отзывы. Современная система действует на принципе конвекции. Специалисты утверждают, что прогрев помещения выполняется за счет оборудования, а также за счет окружающих предметов. Такое тепловое воздействие способствует распределению тепла по контуру помещения и по высоте.

Подобный тип приборов не причиняет вреда здоровью человека. Теплый плинтус оберегает от лишней влаги и от появления пыли. Подобная конструкция применяется как основная система отопления. Она может использоваться на балконах, террасах и лоджиях. А также дополняется различными отопительными приборами. Система рекомендуется для различных вариантов котельного оборудования.

Плинтусное тепло распространяется равномерно. Мебель и шторы могут касаться корпуса плинтуса, так как это абсолютно безопасно. С таким обогревателем можно создать любой интерьер и воплотить в жизнь различные дизайнерские задумки. Плинтусное оборудование подойдет к любому помещению, так как цвет корпуса может иметь самые различные оттенки. Это может быть имитация под натуральный материал или любые другие фактуры. Идеально подходит данная система для помещений с большим количеством оконных проемов и высоченными потолками.

Плинтусный обогреватель «Мегадор» MR100BR

Обзор моделей теплого плинтуса: цена за метр

В таблице можно посмотреть некоторые модели плинтуса, их характеристики и цены.

Изображение	Модель	Характеристики	Стоимость, руб.
	Orac Axxent из дюрополимера с кабель каналом SX 156	Ударопрочность и водостойкость. Гладкий дизайн. Ширина 16 мм.	1 670
	Теплый плинтус Mr Tektum	Водяная конструкция. Допускается работа на теплоносителях от 40 градусов.	4 300
	Мегадор Стандарт	Инновационная запатентованная технология. Длина конвекторов – 1000, 1500 и 2000 мм	2 800
	Best Board	Мощность 5-30 кВт.	2 500
	Uden 150	Максимальная температура поверхности панели 80 градусов. Отличается пожаробесопасностью и легкостью монтажа.	1 920
	Dimplex LC 3010 WRU	Настенная модель. Мощность обогрева 1000 Вт.	5 500

Использование теплого плинтуса позволяет создать комфортные условия проживания и благоприятный микроклимат в помещении.

Отопление дома теплым плинтусом — отличие от радиаторов и теплого пола.

При монтаже традиционной системы отопления постоянно возникает проблема с радиаторами. Хочется их запрятать куда подальше, чтобы они не выделялись и не портили своим видом интерьер.

А что, если изначально сделать такую систему, при которой батареи вообще будут не нужны? И речь здесь не идет о теплых полах.

Внешним видом он совсем немного отличается от обычного. Его высота составляет от 14 до 20см, ширина около 3см. С такими габаритами подобная система без проблем впишется в любой интерьер.

Хватает ли такого источника тепла для полноценного обогрева дома и квартиры? Вполне. Несмотря на маленькие размеры, не забывайте про его длину.

Так, в комнате до 20м2 при установке плинтуса вдоль трех стен, общая площадь подобного обогревателя достигает 2м2. При этом тепло излучают вовсе не эти квадратные метры, а нечто другое.

Чтобы выяснить что именно, давайте подробнее изучим принцип работы теплого плинтуса и узнаем все подробности о его эффективности.

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.

Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.

А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.

Вот, например, известная из курса физики формула расчета теплопотерь:

S – площадь стены

Т=(Твнутри – Тснаружи) – разница температур стены внутри дома и на улице

R – сопротивление теплопередачи поверхности

Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.

А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.

Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.

Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.

Получается, что чем больше тепла вы теряете, тем больше придется его возмещать. Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами.

То же самое относится и к площади – S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.

Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.

Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.

Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.

Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.

На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.

Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.

И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.

Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.

Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.

Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.

Сам теплый плинтус собирается из отдельных греющих модулей. Есть два варианта:
