Как самому сделать бойлер

Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлению

Наличие водопровода с горячей водой – это часть привычного комфорта для современного жилища. Однако не всегда удаётся решить задачу подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника нагрева отопительный контур. Для решения задачи потребуется всего лишь соорудить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать полезный в быту прибор. В статье подробно описаны правила установки и подключения оборудования, поставляющего санитарную воду в точки разбора воды. Вы узнаете, как подготовить бойлер к запуску и как ввести его в эксплуатацию.

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Проект и монтаж своими руками

Главная задача на стадии проектирования своими руками – это подбор накопительной ёмкости, которая бы своим объёмом покрывала потребности в горячей воде.

Выбор накопительной емкости

Для большинства случаев эксплуатации системы расчёт потребности делается на 3-4 человека (среднестатистическая семья). Согласно нормативам, одна персона потребляет около 70 л/сут. То есть, для среднестатистической семьи вполне достаточно установить бойлер косвенного нагрева объёмом 200 л. При такой ёмкости потребность удовлетворяется полностью.

Бак для нагрева холодной воды обычно выбирают под вертикальную установку, но не исключается также вариант монтажа в горизонтальном положении. В качестве бойлерного бака допустимо использовать тару, выполненную из прочных термостойких материалов.

Конечно же, материал тары следует выбирать с учётом его высоких антикоррозийных свойств, допустимого температурного расширения, прочих эксплуатационных характеристик.

Подходящими материалами можно считать:

• алюминий;
• нержавеющую сталь;
• специальные полимеры.

Следует помнить: бойлеры любого типа относятся к сосудам, работающим под давлением. К тому же теплоноситель системы отопления может нагреваться до высокой температуры (90ºС и выше). Исходя из этих свойств бойлерных установок, следует проектировать и строить систему своими руками.

На практике нередко встречаются реально абсурдные конструкции, тоже сделанные своими руками, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.

Проект бойлера косвенного нагрева, исполняемого своими руками, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо рассчитать требуемую тепловую мощность этого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков бойлеров является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала обладают высоким коэффициентом теплопередачи.

Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные обозначения здесь:

• L – длина трубки,
• Q – тепловая мощность змеевика,
• D – диаметр трубки,
• Tг – температура горячей воды,
• Tх – температура холодной воды.

Давайте разберем пример, как рассчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15ºС и 80ºС, соответственно.

Требуется определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проводится следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы составит 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, как правило, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между витками.

Зазор требуется делать обязательно (допускается после намотки раздвигать витки), так как необходима компенсация расширения металла. К тому же при таком исполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

В принципе, медные или латунные змеевики можно отыскать уже готовые для эксплуатации. Например, взять змеевик от какого-нибудь технологического оборудования. Но тогда придётся учесть размеры имеющейся ёмкости и соответствие спирали по мощности теплообмена.

Зачастую выполнить подбор в точном соответствии с параметрами не удаётся. Поэтому дабы не терять драгоценного времени в этом смысле выгоднее изготовить трубчатый спиральный нагреватель самостоятельно.

Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное – выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра бойлерной ёмкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, значит, значение диаметра змеевика составит: (500 – 500/10) = 450 мм.

На концевых частях трубки, свитой в спираль, потребуется смонтировать контактные резьбовые фитинги. Для решения этой задачи необходимо:

1. Получить ровный срез на концах трубы, обработав их труборезом.
2. Надеть на концевые части трубы обжимные гайки.
3. Обработать края трубы развёрткой.
4. Установить фитинги и плотно подтянуть их к трубе гайками.

Не обязательно применять исключительно резьбовые двухсторонние фитинги. Если есть навыки пайки медных труб и соответствующий инструмент, можно методом пайки установить односторонние резьбовые фитинги.

Также в зависимости от материала корпуса сосуда, не исключается вариант пайки непосредственно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется по причине сложной технологической операции.

В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Останется подготовить место для монтажа непосредственно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.

Подготовка бойлерной емкости

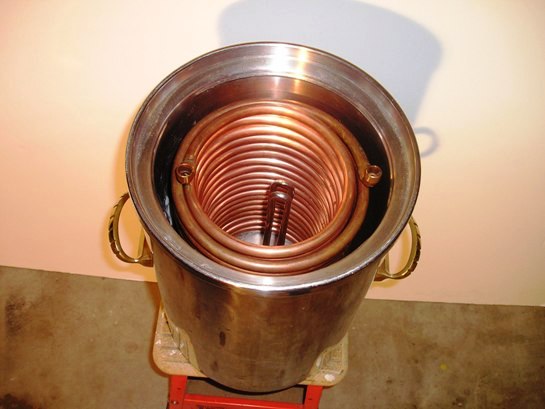

Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость цельная? В этом случае придётся аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.

Посадочные места крышки и бака выравниваются, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более удобным, если на ёмкости сделать две крышки – сверху и снизу.

После установки крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. Теперь достаточно высверлить два отверстия на корпусе сосуда, ориентируясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части фитингов с запасом на 1-2 мм.

Резьбовые части фитингов пропускают в отверстия, предварительно установив уплотнительные прокладки. Затем с наружной стороны стенки бака накручивают встречные фитинги и плотно стягивают соединение.

При таком креплении нагревательная спираль вполне устойчива, но дополнительные опоры сделать необходимо. Ход теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры будут компенсировать дефект.

На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и слива воды, запрессовать в них короткие патрубки, а на патрубках смонтировать запорные краны. При желании можно дополнить аппарат стрелочным термометром.

Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утепляющим материалом. Здесь удачно подойдёт минеральная вата с верхним фольгированным покрытием.

Инструкция по подключению и запуску системы

Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, бойлер включают в сеть домашнего котла.

Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.

Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.

Если проверка показала целостность системы, закрывают крышку сосуда и подключают линии подачи-разбора нагреваемой воды. Тестируют систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Бывший в употреблении газовый баллон часто используют для изготовления самодельных устройств. Представляем видеоролик о том, как из корпус баллона сделать БКН.

Здесь описан всего лишь один вариант из всех возможных, которые существуют и удачно применяются. Нужно отметить, что вариантов самостоятельных конструкций бойлеров косвенного нагрева имеется немало.

К примеру, вместо цилиндрической накопительной ёмкости используются прямоугольные сосуды. Намотку спирали змеевика делают не однослойной, а многослойной. Дополняют водяной нагреватель электрическим тэном. Конструкторские замыслы не имеют границ.

Хотите поделиться собственным опытом в изготовлении бойлера косвенного нагрева или полезными сведениями по теме? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, высказывайте мнение и размещайте фото.

Электрический и газовый водонагреватель своими руками

Сегодня в продаже можно встретить различные устройства, предназначенные для нагрева воды. Отличаются они принципом работы и стоимостью. Но совсем несложно изготовить водонагреватель и своими руками. Самодельный агрегат будет актуален для частного домовладения, где часто возникают проблемы с электричеством или установкой газового котла. Существует несколько доступных способов нагрева воды, каждый из них имеет свои достоинства и недостатки.

Водонагреватель — это устройство, предназначенное для трансформирования различного рода энергии в тепло, передаваемое затем теплоносителю, в качестве которого используется вода. Промышленность предлагает различные варианты таких устройств. Источником тепла в них может быть электричество, газ, твёрдое или дизельное топливо. Наряду с этим становятся популярными и альтернативные источники энергии — солнце, ветер.

Все представленные на рынках системы для подогрева разделяются на два типа:

Конструкция первых предполагает использование бака, в котором поддерживается определённая температура. При открытии крана в герметичную ёмкость поступает холодная вода, а горячая выдавливается в трубопровод. Таким образом, в середине бака постоянно находится какое-то количество нагретого теплоносителя. Накопительные агрегаты отличаются своими размерами и длительным нагревом воды. Их использование оправдывается в системах с большим количеством водозаборных точек. Устройства выпускаются с объёмом бака от 10 до 200 литров.

Проточные же приспособления имеют совершенно иной принцип работы. В них вода нагревается только в случае её циркуляции, то есть когда открывается кран. Их преимущество — в небольших габаритах и простой установке. Из существенных недостатков выделяют большую мощность, необходимую для быстрого нагрева воды.

При этом, если одновременно используется несколько водозаборных точек, бак не сможет обеспечивать равномерный нагрев и температура теплоносителя начнёт скачкообразно изменяться. Практически, чтобы из крана потекла вода с нормальной температурой, понадобится от 30 секунд до 2 минут.

Такую конструкцию используют как в частном секторе, так и многоквартирных домах. Главной частью такого приспособления является накопительный бак, помещённый внутрь корпуса. Между ними находится слой теплоизолятора, необходимого для экономии энергоресурсов. Ёмкость для хранения воды изготавливается из различных металлов: эмалированная или нержавеющая сталь, медь.

Нагрев теплоносителя происходит с помощью газовой горелки, расположенной снизу бака, или электронагревательного элемента (ТЭН). Но существуют также изделия, использующие для поддержания температуры теплоносителя водяной или паровой обменник.

В замкнутой системе постоянно циркулирует горячая вода, а её нагрев осуществляется с помощью отопительного котла. Такой тип работы называется косвенным нагревом.

Кроме бака и источника тепла, в конструкцию накопительного устройства входят:

1. 1. Устройство контроля температуры. Это совокупность приборов, предназначенная для поддержания установленного значения нагрева. Чаще всего используются термодатчики, подключённые к блоку электроники, которая управляет включением и отключением системы нагрева.
2. 2. Защита. Для избежания повышения давления внутри бака, возникающего из-за расширения нагретой воды, используются различные приспособления. Это может быть как дополнительный расширительный бачок, так и предохранительный клапан. Кроме этого, в зависимости от источника нагрева используется комплекс защитных устройств, предотвращающий утечку газа, возникновения пробоя тока на корпус.
3. 3. Раструб. В водонагревателях используются две трубы: одна служит для подвода холодного носителя, а вторая — для выдачи горячего.
4. 4. Обратный клапан. Это небольшое устройство позволяет сохранять воду в баке, даже если в подводящей системе она будет отсутствовать. Он пропускает среду в одном направлении и не даёт ей протекать в обратном.

Бойлеры могут быть закрытого и открытого типа. Первые используются совместно с системой централизованного водоснабжения, а вторые предназначены для обслуживания одной водозаборной точки посредством перекрытия трубопроводной воды не на выходе, а на входе в бойлер. Именно такой водонагреватель сделать своими руками проще всего.

Как сделать накопительный бойлер своими руками

Коммунальные службы ежегодно «радуют» пользователей отключением горячего водоснабжения. Поэтому многие перешли на индивидуальные водонагреватели — некоторые даже изготавливают бойлер своими руками. Как это сделать, что учитывать, насколько работа выгодна, читайте в нашей статье.

Стоит ли изготавливать самодельный водонагреватель

Чтобы это выяснить, нужно вычислить целесообразность установки. Возможно, лучше использовать заводской?

Проведите подсчеты. Для этого нужно учесть:

• Цену горячей воды — 1 куб приблизительно 200 руб.
• Температуру нагрева — 65 градусов.
• Теплоемкость воды — 4200 Дж/кг.
• Температуру жидкости на входе — 8° зимой.

Расчет проводите по такой формуле:

А = 4200*(65 – 8)*1000 литров = 239,4 МДж

Далее нужно вычислить мощность нагревателя, чтобы довести жидкость до такой температуры:

N = А/t = 239,4 МДж/3600 = 66,5 кВт

Итог: самодельный прибор будет неразумно монтировать в доме или квартире. Дешевле оплатить услуги коммунальщиков.

Однако для летнего пользования он может подойти, ведь жидкость на входе будет уже не 8 градусов, а 15°С. Проведите подсчет:

N = А/t = 4200*(65 – 15)*1000 л = 239,4 МДж /3600 = 58 кВт

• Нагрев от коммунальных предприятий не всегда соответствует заявленным 65 градусам. Чаще всего это 58-59°С.
• В то же время самодельный бак имеет теплопотери, о которых нужно помнить.

Вывод: для постоянного использования в квартире самодельный водяной нагреватель не подойдет — это не выгодно. Проще установить покупной бойлер . А вот для дачи и летнего душа — отличный вариант.

Вид топлива

Работа техники основана на теплоносителе. Какими они бывают:

• Газовый водонагреватель. Это наиболее экономичные приборы, однако, самостоятельное изготовление категорически запрещено. Во-первых, это опасно для жизни. На заводах техника проходится множество тестов и проверок, прежде чем поступает в магазин. Во-вторых, даже изготовив нагреватель, вы не получите разрешение на его эксплуатацию. Более того — придется платить штраф.

• Бойлер на дровах (косвенного нагрева). Самый простой способ: можно организовать небольшую печь, а сверху установить котел.

• Электрический тип наиболее безопасный. О нем и пойдет речь дальше.

Напорный или безнапорный вариант

Накопительный электроводонагреватель лучше выбирать напорной конструкции — в душе вы получите сильный непрерывный поток. Но для самостоятельного монтажа понадобится организация циркуляционного насоса, которое создаст давление в системе. Это усложняет задачу.

Безнапорный вариант работает проще. Для его создания можно выбрать любую емкость: ведро, кастрюлю. Главное — устанавливать емкость повыше, чтобы был хороший ток воды.

Минус безнапорных систем — невозможность равномерного смешивания холодной и горячей жидкости. Поэтому выполнять нагрев нужно до 40 градусов и сразу использовать содержимое.

Из чего изготовить бак

Корпус — это основа будущего бойлера. Для его создания потребуется стойкий к коррозии и ржавчине материал. Можно применять нержавеющую сталь, алюминий, пластик. Железо также используется, если его обработать специальной защитной краской, иначе вода будет малопригодна.

Важно! Если вы хотите изготовить бак самостоятельно, вам понадобится сварочный аппарат, а также опыт работы сварщика.

По итогу в емкости будет скапливаться вода и нагреваться ТЭНом. Можно брать готовые резервуары: например, выполнить корпус из газового баллона, бочки из пластика.

Как сделать бак для нагрева воды

Лучше всего для водяного обогревателя устанавливать новый баллон. Сначала подготовьте все, что понадобится при работе:

• Инструмент для сварки.
• Инструмент для резьбы.
• Газовые ключи.
• Набор отверток.
• Дрель.
• Баллон. Если вы приобретаете новый, выбирайте без вентиля. Он вам не пригодится, а стоить изделие будет дороже. Если используете вариант б/у, обработайте стенки нитрогрунтовкой для удаления остатков газа.

• Гайки на 3,2 см.
• Нагревательный элемент. Выбирайте ТЭН с термореле и небольшой мощностью.
• Пакля или смазка.
• Термостойкие пластиковые трубы.
• Проводка и клеммы для организации соединений.
• Запорные краны.

Этапы изготовления в домашних условиях:

• Подготовьте баллон. Сваркой разрежьте его вдоль, тщательно обработайте внутри нитрогрунтовкой. Теперь осталось сварить бак.
• В чистой емкости проделайте дрелью два отверстия: снизу для забора холодной воды, сверху для вывода прогретой жидкости. Расположение соответствует законам физики, ведь горячая вода поднимается вверх.

• Приварите к отверстиям трубки. Если оба выхода организованы снизу, тогда трубка для горячей жидкости должна быть длиной с корпус.

• На трубы установите краны. К холодному подключите обратный клапан, он поможет избежать стоку содержимого в канализацию. На горячем ставится клапан предохранительного назначения, который предотвратит повышение давления до критической отметки.
• Сверху, где стоял газовый вентиль, нужно установить ТЭН. Закрепите его гайками на 32 мм. Изолируйте элемент паклей или смазкой, после чего закрепите терморегулятор.

Для удобства использования можно установить светодиод. Так вы будете знать, когда ТЭН включается и отключается.

• Чтобы получить сверхэкономичный бойлер, нужно его утеплить. Для этого есть простой способ: выбирается металлический пласт по площади немного больше корпуса. Вставьте готовый корпус в подготовленный цилиндр из листа. Оставшееся пространство заполните теплоизоляционным материалом: изотоном, пенополиуретаном. Сверху и снизу привариваются крышки.

• Для установки металлические подводки подключите к трубам. Повесьте прибор в задуманном месте — учитывайте его вес в наполненном состоянии.

Осталось выполнить тестовый запуск. Для этого бак наполняется водой и осматривается на предмет течи. Если все в порядке, можно подключать ТЭН.

Простой вариант для дачи

Накопительный нагреватель можно изготовить довольно просто, если работать он будет от солнечных лучей.

Подготовьте для организации:

• Резервуар на 100-200 литров.
• Шланги, трубы для подвода воды.
• Уголки для создания каркаса либо другие крепежи.

• В резервуаре проделайте отверстия.
• Подведите к ним патрубки и шланги.
• Закрепите конструкцию в безветренном месте, чтобы на нее постоянно попадали солнечные лучи.
• Позаботьтесь о заливе воды. Для этого может использоваться шланг от скважины.
• Организуйте вывод для душа.

Для усиления нагрева бочку можно покрасить черной краской. Возле конструкции организуйте панели из фольги. Они будут отражать тепло на бочку, что позволит содержимому прогреваться на 40 градусов.

Нет свободной емкости или бочки? Тогда используйте пластиковые бутылки. Организовать действующую систему просто. Вам понадобится:

• На дне каждой бутылки сделайте отверстие диаметром с ее горлышко.
• Вставляйте бутылки одна в другую, пока не соберется батарея из 10-12 штук.
• Всего должно получиться от пяти и более полос.
• Все соединения герметизируйте.
• Сверху, на входе, установите кран. Так же поступите на выходе снизу.
• Организуйте подвод воды либо установите емкости.

Устанавливайте систему на крыше для лучшего прогрева. В зависимости от размеров конструкция обеспечит теплой водой 2-3 человека.

Самодельный водонагреватель — отличный выход из положения. В летнее время вы сможете принять душ на даче, а если изготовите прибор с ТЭНом, тогда он выручит вас в любое время года.

Самодельный бойлер для нагрева воды от котла

Приготовление горячей воды на бытовые нужды можно сделать от котла с помощью бойлера косвенного нагрева. Его рекомендуемый объем небольшой — 50 — 100 литров, при условии, что внутренний нагреватель будет достаточно мощным, что обеспечить несложно.

Важно, что горячая вода получится дешевой, в отличие от электрических бойлеров. Ведь для отопления обычно используется топливо, энергия которого, дешевле в разы, чем электричество. Поэтому позаимствовать 5 – 7 кВт для разогрева среднего объема бойлера – нет проблем. Речь идет фактически менее чем о килограмме угля… Остается сделать бойлер, умеющий греть воду от котла …

Типовое изготовление бойлера из металла

Для изготовления бойлера необходимы две основные вещи – металлическая емкость и змеевик. Важное требование экологичность, отсутствие внутри каких либо мастик… так как там будет находится горячая вода, расходуемая на бытовые нужды, в том числе и для купания.

Чаще всего для дешевого изготовления используют легированную сталь толщиной 2 — 4 мм, или бак из нержавейки. Если найдется толстостенная труба большого диаметра – значит сварных швов будет меньше – достаточно приварить крышки, а также вваривать патрубки подключения.

Если же в наличии будет листовой металл, то сварочных работ станет на порядок больше, важно будет сделать правильный прямоугольник и обеспечить исключительно качественные швы, что не просто.

Мощность и змеевик

Бойлер косвенного нагрева обязан быть мощным, чтобы обеспечивать чуть ли не проточный нагрев. Приемлемая мощность для проточного нагревателя составляет 15 – 20 кВт, которая обеспечивает «бесконечную струйку» горячей воды.

Для развития такой мощности достаточно расположить в бойлере 12 метров газового гофрированного трубопровода из нержавейки диаметром 20 мм. В концах он развальцовывается и присоединяется к патрубкам накидными гайками с торцевым уплотнением.

Для подвески змеевика, на дно устанавливаются пластиковые (полиэтиленовые) подставки, к ним подвязками крепится змеевик. Учитывая, что холодная вода будет скапливаться внизу, греющий змеевик рекомендуется располагать не выше 15 см от днища. При этом подающий холодный патрубок – 25 – 30 от дна.

Бойлер из баллона

Умельцы создают 100 литровые бойлеры из газовых баллонов, по 50 литров каждый. Предварительно их заливают водой (вытеснение газа), срезают верхнюю часть болгаркой, затем в нижнем баллоне вваривают патрубки под змеевик и подачу холодной воды, а в верхнем – выход горячей, а также подключение группы безопасности (термометр, клапан и манометр). Остается только сварить баки вместе, и отличный большой бойлер косвенного нагрева готов. Но можно обойтись в принципе и одним баллонном на 50 литров, позаботившись лишь о мощности змеевика для проточного нагрева…

Штуцера – это трубы ¾ дюйма с резьбой с двух сторон. Ввариваются в боковину бака таким образом, чтобы изнутри крепился змеевик, а снаружи подключающие трубы.

В днище также рекомендуется вварить штуцер под сливной кран, для слития осадка, а также приварить ножки. Бак опирается на 3 – 4 ножки и крепится хомутом вверху к стене для устойчивости.

На видео процесс изготовления водонагревателя из одинарного баллона с электрическим теном внутри.

Теплоизоляция

Бойлер, который нагревается от котла, желательно теплоизолировать, чтобы подавать горячую воду по предназначению, а не превращать прибор в еще один радиатор, греющий дом. Да и быстрое остывание воды может быть не слишком приемлемым, при ручной регулировке нагрева.

Теплоизолировать же лучше войлоком толщиной 10 мм в два слоя. Это экологичный материал не дающий при нагреве лишнего (пенополистирол разлагается при нагреве ускоренно на стирол…, минеральная вата дешевая выделяет формальдегид). Поверх войлока можно уложить фольгированный вспененный полиэтилен толщиной 6 мм, а шов склеить скотчем, или создать другую отделку. Но и в таком виде бойлер «уже сойдет для котельной». Длину подключающих штуцеров выбирают с учетом толщины утепляющего слоя.

Автоматизация

Управление бойлером косвенного нагрева делается на основе трехходового клапана с термоголовкой и с выносным датчиком управления, который располагается на циркуляционном трубопроводе системы горячего водоснабжения. Как только в ней температура понизится ниже, скажем, 40 градусов, клапан срабатывает и перенаправляет часть теплоносителя с отопления в змеевик бойлера.

Возможно также и электроуправление от термостата. Типовая схема ГВС с бойлером косвенного нагрева.

В системе ГВС может быть циркуляционный насос, который обеспечивает циркуляцию горячей воды по кранам. Поэтому сливать холодную не приходится – открыл кран — сразу пошла горячая вода.

При отсутствии желания ставить автоматизацию нагрева, можно воспользоваться ручным управлением с помощью балансировочного клапана. Часть теплопотока будет направляться в бойлер и разогревать его до температуры по установке пользователя, — простейшая схема, но жизнеспсобная.

Как сделать бойлер в домашних условиях

Для обеспечения частного дома горячей водой на хозяйственные нужды применяется различная бытовая техника. К ней относятся проточные водонагреватели и разные бойлеры – электрические, газовые и косвенного нагрева. Последние представляют наибольший интерес, поскольку не требуют для своей работы никаких энергоносителей. С другой стороны, подобные агрегаты в заводском исполнении очень дороги. Вот почему сделать косвенный бойлер своими руками – удачное решение, а как его реализовать, мы расскажем в данной статье.

Устройство и принцип работы бойлера косвенного нагрева

Чем так привлекательны эти агрегаты, так это возможностью выдать большое количество горячей воды сразу нескольким потребителям. При этом нагрев происходит без дополнительных подключений к электрической сети или газовой магистрали, источником тепла служит все тот же котел, что мы используем для отопления дома. Единственное условие – теплогенератор должен иметь запас по мощности, дабы успевать работать с отопительной системой и водонагревателем.

Надо сказать, что устройство бойлера косвенного нагрева достаточно простое, так что при наличии некоторых навыков его можно сделать самому. По сути, это круглый герметичный резервуар приличной вместительности (не менее 100 л), внутрь которого помещен змеевик из медной трубки. Снаружи бак покрыт теплоизоляционным слоем, не дающим воде в емкости быстро остывать. Подробно устройство водонагревателя показано на схеме:

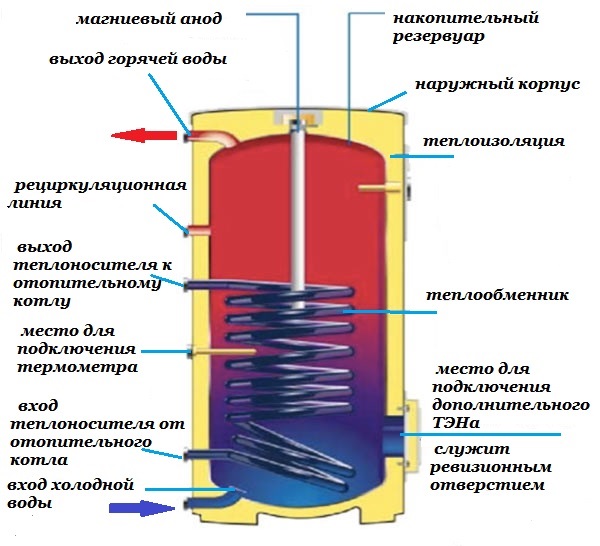

На рисунке показан обычный косвенный бойлер в минимальной комплектации, более совершенные модели дополнительно оборудованы:

• вторым змеевиком для подключения альтернативного источника тепла;
• электрическим ТЭНом для поддержания температуры воды в случае отключения котла;
• термометром и манометром.

Сам принцип работы бойлера косвенного нагрева заключается в передаче тепла не прямым способом от котла массе воды, находящейся в емкости. Посредником служит теплоноситель, нагретый до температуры 70—80 °С и циркулирующий по медной трубке змеевика. Это позволяет довести температуру воды, предназначенной для ГВС, до 60 °С. С целью исключить электрохимическую коррозию металлического бака внутрь помещен магниевый анод, образующий более активную гальваническую пару медь – магний, нежели медь – сталь.

Также накопительный водонагреватель косвенного типа снабжается патрубком для подключения предохранительного клапана безопасности и датчика температуры, присоединяемого к терморегулятору. На тот случай, когда необходимо обеспечивать моментальную подачу горячей воды к смесителям, бойлер снабжен патрубком для подсоединения обратной рециркуляционной линии.

Рекомендации по изготовлению

Чтобы сделать бойлер косвенного нагрева в домашних условиях, потребуется 2 основных элемента – это сам резервуар и теплообменник из медной трубки. Идеальная форма для бака – цилиндрическая, поэтому лучше использовать в таком качестве какой-нибудь баллон, металлическую бочку или тонкостенную трубу большого диаметра. Медная трубка не должна быть слишком тонкой, такой теплообменник не будет эффективным. Подходящий диаметр – 15—20 мм.

Совет. Для изготовления теплообменника хорошо подойдет и гофрированная нержавеющая труба, используемая для систем отопления и водоснабжения. Ее и согнуть проще, нежели медь.

Подобрав подходящий бак и определившись с его размерами, можно приступать к навивке змеевика. Рекомендуется для этого использовать шаблон в виде трубы или бревна, чей диаметр наполовину меньше размера емкости. Зафиксировав один конец трубки, выполните навивку на шаблон как можно плотнее, виток к витку. При этом надо следить за высотой изделия, чтобы оно впоследствии поместилось внутрь бойлера, сделанного своими руками.

Готовый теплообменник устанавливается по центру бака, чтобы трубка нигде не касалась его стенок. Теперь нужно устроить герметичный проход трубок сквозь бак, что делается с помощью пайки и резьбовых соединений, как это показано на фото:

Теперь остается выполнить теплоизоляцию резервуара с помощью рулонных утеплителей и бандажей из проволоки или тонкой стальной полосы. Предварительно надо закончить все сварочные работы – приделать дно и крышку, врезать все патрубки и приварить опоры. Поверх утеплителя следует надеть декоративный кожух из тонколистового металла или другого удобного материала.

Совет. С целью продлить срок службы самодельного стального резервуара рекомендуется приобрести и установить внутрь водонагревателя магниевый анод.

Схема подключения бойлера к котлу

Собрать накопительный водонагреватель – это только полдела, нужно еще выполнить правильную установку агрегата и его подключение к источнику тепла. Поскольку бак с водой имеет достаточно большой вес, его лучше поставить на фундамент и выверить по вертикали. Если у вас в котельной полы залиты бетонной стяжкой толщиной 100 мм, то можно обойтись и без фундамента. После установки можно приступать к обвязке бойлера.

Совет. Возможно, вам кто-либо посоветовал присоединять бойлер к водогрейному тракту двухконтурного котла или вы отыскали подобную схему в интернете. Запомните, что таким образом соединять эти агрегаты нельзя, водонагреватель должен быть подключен к той же линии, что и система отопления.

Дело в том, что двухконтурный котел нагревает воду для нужд ГВС только до 60 °С. А это значит, что большой объем воды в бойлере он нагреет не более, чем до 50 °С, затратив при этом много времени. Есть и другой момент: когда теплогенератор работает на контур ГВС, он полностью отключается от системы отопления, в результате чего последняя значительно остынет, а вместе с ней и весь дом. Обо всех нюансах подробно рассказано в следующем видеоролике:

Чтобы правильно объединить водонагреватель и котел в одну правильно работающую систему, необходимо выполнить их обвязку по одной из представленных ниже схем. В первой распределение потоков теплоносителя организовано за счет установки трехходового клапана с сервоприводом. Когда температура воды внутри бойлера начинает снижаться, привод по сигналу датчика направляет поток теплоносителя в змеевик агрегата.

В другой схеме подключения с двумя циркуляционными насосами бойлер косвенного нагрева загружается за счет включения насоса в своем контуре. Отопительный контур при этом может функционировать постоянно либо отключаться, что зависит от автоматики. Если тепловая мощность котла достаточна, то обе ветви могут действовать одновременно. Только надо верно подобрать насосы, чтобы они не мешали друг другу.

Еще один способ обвязки бойлера применяется в сложных системах с несколькими циркуляционными насосами и гидравлическим разделителем.

Здесь водонагреватель со своим насосом просто присоединяется к общим коллекторам, находящимся за гидрострелкой. Больше подробностей о правильном подключении бойлера косвенного нагрева показано на видеоролике ниже.

Установка предохранительного клапана для водонагревателя

Это небольшое устройство играет в схеме подключения бойлера важную роль. Когда вода в баке начинает нагреваться, она расширяется в объеме и в результате возрастает давление.

Когда оно достигает критического значения, срабатывает предохранительный клапан и сбрасывает часть воды, чтобы снизить давление. Поэтому патрубок клапана необходимо соединять гибкой трубкой с выходом канализации.

В резервуарах большой емкости принято дополнительно ставить мембранный расширительный бак (экспанзомат). Он способен скомпенсировать больший объем расширяющейся жидкости. При этом важно при покупке бака выбрать тот, что предназначен для систем водоснабжения, а не отопления. Распознать его можно по величине максимального рабочего давления 7—8 Бар (у бачков для отопления 3 Бар).

Помимо этих элементов в обвязке бойлера со стороны водоснабжения должны присутствовать и другие необходимые детали: краны, клапаны, фильтры и прочая арматура. Как правильно обвязать косвенный водонагреватель с водопроводом частного дома, отражено на схеме с обратным циркуляционным контуром:

Заключение

В сущности, конструкция накопительного водонагревателя не отличается сложностью, так что при желании его можно изготовить самому. При этом есть возможность снабдить бойлер всеми возможными функциями и встроить в него датчики для совместной работы с автоматикой котла. А вот с обвязкой придется повозиться, от правильности ее выполнения зависит эффективная работа всего отопления дома.

Как самому сделать бойлер

Для нормального обеспечения бытовых потребностей человека необходима регулярная подача горячей воды. Если в квартире можно хоть немного рассчитывать на центральное водоснабжение (функционирующее с перебоями), то в условиях загородного дома приходится рассматривать различные варианты. Бойлер можно приобрести готовый на рынке или в магазине, а можно сэкономить средства из семейного бюджета и изготовить его своими руками.

Бойлер просто необходим в частном доме, он может быть газовым, электрическим, а также косвенного нагрева.

В зависимости от источника нагрева, водонагреватель может быть газовый, электрический либо использующий альтернативный источник энергии (например, солнце). Еще одной разновидностью альтернативного бойлера являются нагреватели косвенного нагрева.

Характеристика косвенных водонагревателей

Для подогрева воды в таком устройстве не используют газ, электричество либо твердое топливо. Принцип работы бойлера, изготовленного своими руками, заключается в использовании тепловой энергии, выработанной другими посторонними источниками. Благодаря промежуточным теплоносителям происходит транспортировка тепла. В роли промежуточного теплоносителя может быть использован антифриз либо вода. Используя проточный бойлер косвенного нагрева, можно в значительной мере сэкономить энергоресурсы.

Проточный водонагреватель косвенного нагрева можно устанавливать в квартире, офисе, загородном доме либо любом промышленном предприятии.

Схема строения бойлера косвенного нагрева.

К сожалению, косвенный проточный водонагреватель обладает существенным недостатком: нет возможности его использования по окончанию отопительного сезона. Применение котла в теплое время года только для обеспечения горячего водоснабжения со всех сторон является экономически невыгодным действием. В таком случае целесообразно сделать своими руками комбинированный бойлер косвенного нагрева, который, кроме теплообменника, будет оснащен также и мощным нагревательным элементом.

Такой водонагреватель зимой будет работать от системы отопления в нормальном режиме и на период отключения отопления — от ТЭНа, предварительно встроенного в бойлер.

Теплоноситель нагревается от встроенного теплообменника путем тепловой энергии, поступающей от котла отопительной системы. Через змеевик теплоноситель от котла поступает в бойлер, где и нагревает воду. Для оптимальной циркуляции теплоносителя желательно использовать специальный насос. В большинстве случаев в роли теплообменника выступают трубки, зафиксированные на внутренней стороне корпуса нагревателя. Основой для таких трубок может стать нержавеющая сталь или медь. Внешняя сторона трубок и внутренняя бака должны быть окрашены одним видом краски или эмали.

Электрический тэн следует располагать в емкости так, чтобы вода доставала до самого верхнего участка.

Материалы и инструменты, необходимые для изготовления бойлера:

• газовый баллон (вполне подойдет емкость из-под пропан-бутана);
• газовая либо электросварка;
• гайка диаметром 32 мм;
• рассекатель;
• обратный клапан для холодной воды;
• фольгированный утеплитель;
• металлический уголок;
• — трубка для подачи горячей воды.

Как сделать бойлер своими руками

Самостоятельно сделать бойлер можно из нового газового баллона. Конечно, подойдет и бывшая в употреблении емкость, но в таком случае некоторое время (до двух месяцев) вода может источать запах газа. Для того чтобы сразу избавиться от неприятного запаха, необходимо разрезать баллон надвое и внутреннюю часть зачистить и обработать нитрогрунтовкой. После того как грунтовка высохнет, необходимо тщательно промыть емкость и оставить проветривать ее на сутки.

32-миллиметровую гайку нужно вкрутить в сгон с резьбой и приварить в предполагаемое место расположения электрического ТЭНа. Необходимо добиться того, чтобы труба, посредством которой будет осуществляться подача воды, доставала до самого верхнего участка водонагревателя.

Для подведения холодной воды в проточный бойлер необходимо изготовить своими руками рассекатель. Он представляет собой трубку с несколькими отверстиями и заглушкой с боковой стороны, не позволяющей воде разной температуры смешиваться. Противоположную сторону трубки следует оснастить резьбой. Следующий шаг — проделывание отверстия под теплообменник.

Между собой элементы следует сварить.

Схема подключения бойлера к водопроводу.

Для того чтобы водонагреватель крепился к стене, необходимо к баллону приварить уголок из металла с ушками.

Следующий этап — монтаж электрического нагревателя и терморегулятора (мощность нагревателя должна варьироваться в пределах от 1,2 до 2,5 кВт. Для того чтобы водонагреватель во время работы можно было контролировать, следует установить в нем светодиод либо электрическую сигнальную лампу.

Перед тем как зафиксировать проточный водонагреватель на стене, следует сделать своими руками на его поверхности теплоизоляционный слой, для того чтобы он мог выполнять функции накопительного нагревателя. Для этого корпус бойлера необходимо обернуть несколькими слоями утеплителя с фольгой (фольгированный утеплитель).

Шланги и трубы из металлопластика, работающие с высоким давлением, следует соединять с трубами ГВС. Трубу, осуществляющую подачу холодной воды, следует снабдить обратным клапаном. Он будет защищать бойлер, изготовленный своими руками, от стока воды из самого бака, тем самым защищая электрический нагревательный элемент от перегорания.

Особенности использования самодельного бойлера

Своими руками сделать водонагреватель чрезвычайно просто. Очень важно правильно его использовать.

Устанавливать бойлер следует в месте, максимально близко расположенном к газовому котлу.

Один стандартный газовый баллон позволяет делать из него бойлер, емкость которого составляет около 50 литров. Сделать своими руками водонагреватель не составит труда и не требует больших денежных вложений. Цена же готового заводского нагревателя варьируется в пределах 4000 рублей.

Стоит иметь в виду, что, функционируя, бойлер не должен оказывать отрицательное воздействие на работу системы отопления. Так, общий расход тепловой энергии, проходящей через теплообменник водонагревателя, не должен превышать половины всей энергии, выделяемой котлом. Если не придерживаться этого правила, эффективность системы отопления снизится до критического уровня и температура воздуха в помещении значительно упадет.

При конструировании водонагревателя малой мощности нужно быть готовым к тому, что от этого напрямую зависит время, затраченное на нагрев воды в нагревателе. Чем меньше мощность, тем больше времени требуется на подогрев воды.

Для того чтобы бойлер нормально функционировал и в помещении поддерживалась комфортная температура воздуха, следует позаботиться об обеспечении качественной циркуляции теплоносителя по всему контуру устройства. Для обеспечения оптимальных условий функционирования воды нужно подключить к системе циркуляционный насос с автоматической системой управления, способной обеспечивать контроль над температурой теплоносителя. Автоматика необходима для того, чтобы выполнялось предохранения бойлера от поломки в ситуации с холостой эксплуатацией насоса.
