Советы по монтажу газовых котельных

Советы по монтажу газовых котельных

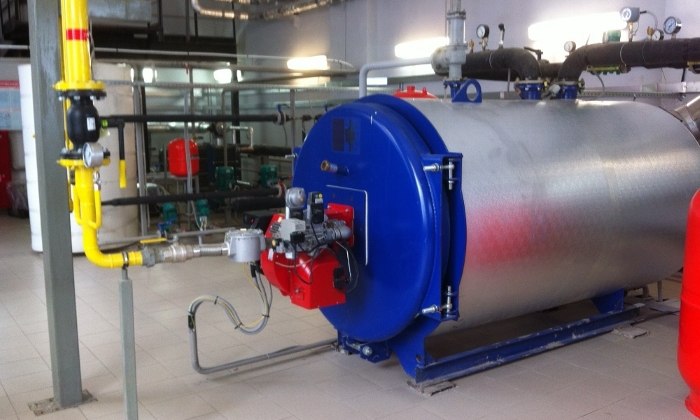

Современные газовые котельные установки признаны самым востребованным и популярным источником теплоснабжения. Котельные незаменимы в самых различных сферах. Они применяются для обеспечения отоплением и горячей водой разных объектов. Это не только жилые помещения, но и промышленные производства, строительные площадки, административные, общественные объекты. Более того, без газовых котельных не обходятся и многие сельскохозяйственные объекты.

Устройство котельной установки.

Монтаж данного оборудования можно произвести самостоятельно. Но в этом случае нужно обязательно обладать необходимой информацией и иметь практический опыт. В противном случае газовая котельная может стать настоящим источником беды.

Газовые котельные установки могут работать на трех видах газа:

Для отопления частных домов чаще всего используются отопительные котельные на природном газе, себестоимость которого значительно ниже других видов.

Преимущества газовых котельных установок

Котельные установки, работающие на природном газу, обладают массой преимуществ, среди которых стоит отметить:

Газовые котельные установки экономичны, экологичны и малогабаритны.

• экономичность. Котельные способны обеспечить производство требуемого объема бюджетной тепловой энергии. К тому же они не имеют привязки к старым коммуникациям;
• высокий коэффициент полезного действия. По отношению к КПД все современные котельные установки считаются самыми оптимальными. Их показатель составляет 95%. Более того, они признаны лучшими по качеству снабжения теплом и горячей водой;
• малые габариты. Если сравнивать модульные газовые котельные с иными видами котельных, то можно увидеть, что они сравнительно небольшие размеры;
• мобильность, благодаря которой оборудование можно легко перемещать из одного места в другое;
• экологичность, которая достигается за счет использования самого чистого и безопасного природного газа.

Требования к помещению

К помещению, в котором планируется произвести монтаж газового оборудования, предъявляется целый ряд самых строгих требований. Их несоблюдение способно привести не просто к высоким штрафным санкциям, но и к возникновению несчастных случаев с трагическим концом.

Важно! Газ — горючее и взрывоопасное вещество, поэтому работа с ним должна производиться аккуратно и очень осторожно.

Монтаж одноконтурного котла.

Монтаж одноконтурного котла, мощность которого достигает 60 кВт, может производиться в любой из комнат дома. Что касается двухконтурных котлов, то их установка на кухне строго запрещена. Если суммарная мощность оборудования не превышает 150 кВт, то помещение для его установки может быть расположено на любом этаже здания. Более мощные котлы могут быть установлены только на первом или цокольном этаже.

Монтаж котла отопления в кухонном помещении предполагает изменение нормативов его площади. В этом случае объем помещения нужно рассчитывать, учитывая, что на один кВт мощности котельной приходится 0,2 куб.м.

Характеристики помещения для котельной установки должны быть следующими:

• высота потолков не должна менее 2,5 м;
• должен быть обеспечен удобный доступ к оборудованию;
• площадь комнаты не меньше 15 куб.м;
• наличие в помещении естественного освещения;
• на 1 куб.м объема помещения должно приходиться 0,03 кв.м площади окна;
• обязательное наличие вентиляционной решетки, которая может быть расположена либо в нижней части двери, либо стены в соседнее помещение;
• дверь в помещение должна быть не менее 80 см;
• обязательное наличие в комнате газоанализатора и клапана, который способен автоматически перекрыть подачу газа в случае возникновения аварийной ситуации.

Установка дымохода

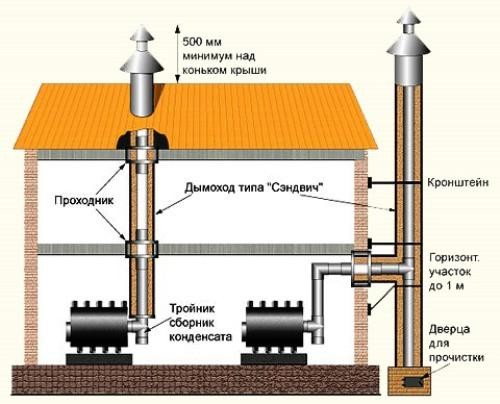

Монтаж котла к дымоходу.

Для обеспечения безопасной работы газовой установки необходимо заранее позаботиться об установке дымохода, неисправность или неправильная работа которого способна привести к трагедии. И это даже несмотря на то что большинство современных моделей котельных установок оснащено автоматикой, которая способна прекратить подачу газа, если тяга в дымоходе будет ухудшена.

Монтаж котла к дымоходу должен осуществляться в соответствии с правилами безопасности. К основным требованиям, которые предъявляются к дымоходу, можно отнести следующее:

• диаметр его не должен быть меньше, чем указано в инструкции котлу;
• сечение должно быть не менее сечения дымоходного отверстия газового котла;
• дымоход должен находиться выше конька крыши на 1,5 м.

Монтаж газового оборудования подразумевает устройство дымохода цилиндрической формы, для изготовления которого должен быть использован металл. Помимо этого, он должен быть оснащен отверстием для чистки.

Прежде чем начать монтаж дымохода, нужно убедиться в том, что на пути продуктов горения нет большого количества поворотов и изгибов трубы. Отрезок, который соединяет прибор с дымоходом, не должен иметь длину больше 25 см.

Обязательные документы

Монтаж газовой котельной установки не может быть произведен, пока не будут получены разрешительные документы. В первую очередь нужно подписать договор о поставке природного газа в дом и получить проект его газификации, который должен быть разработан и утвержден сотрудниками газопоставляющей организации. Только после того как все необходимые документы будут на руках, можно начинать монтаж котла и труб отопления, если они отсутствуют.

Монтаж газовой котельной установки

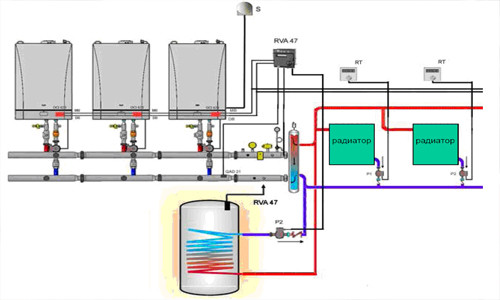

Схема газовой котельной установки.

Для работы потребуются следующие инструменты и комплектующие:

• запорно-регулирующая арматура;
• нить-герметик;
• трубы и фитинги из полипропилена;
• автоматический воздухоудалитель;
• циркулярный насос;
• распределительный коллектор;
• расширительный бак;
• дымоход;
• котел.

После того как будет подобрано оборудование и необходимые материалы, можно начинать монтаж котельной установки.

Этапы установки напольного котла

Схема установки напольного котла.

Напольные котлы, в отличие от настенных конструкций, способны обеспечить теплом большую площадь. Их монтаж в частном доме подразумевает обязательное распределение теплоносителя сразу на несколько этажей. Это нужно учитывать еще на этапе приобретения котельного оборудования, при выборе которого нужно отчетливо представлять себе размещение труб в своей котельной. Делается это для того, чтобы патрубки газового котла располагались с той же стороны, где осуществляется подвод труб отопления.

Напольный котел обладает достаточно большим весом. Поэтому нужно обязательно обеспечить ему прочное основание. Если в котельном помещении пол выполнен из дерева, но он в то же время довольно прочный, заливка бетонной стяжки под котел необязательна. Достаточно будет уложить лист оцинкованного железа, размер которого должен быть немного больше основания самого котла. По бокам железный лист должен совпадать с размерами оборудования, а с передней стороны нужно, чтобы он выступал примерно на 30 см.

Установка газового котла требует особого внимания и тщательности выполнения каждого шага. Обязательно нужно проверять его положение посредством строительного уровня. Котел должен располагаться максимально ровно. Для того чтобы добиться идеальной ровности, можно под ножки котла подложить кусочек твердого негорючего материала. Это может быть кусок пластмассовой линейки.

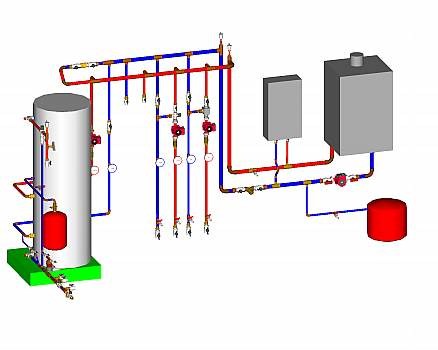

Схема подключения напольного котла.

После того как котел будет установлен, его нужно подключить к дымоходу. Это требуется в тех случаях, если выбранный прибор не оснащен принудительной тягой. После установки дымохода проверяется тяга в нем.

Теперь можно подключить котел к внутридомовой отопительной системе. Перед самым входом обратного трубопровода устанавливается фильтр жесткой очистки, который позволяет исключить появление засоров в теплообменнике.

При установке двухконтурного котла, кроме врезки в систему отопления, требуется произвести подключение к подаче холодной воды. Врезка в водопровод должна производиться рядом с местом входа трубы в дом. При отсутствии такой возможности врезка может быть расположена до начала разветвления трубы. Это позволит добиться не только наиболее высокого давления холодной воды в газовом котле, но и бесперебойной подачи горячей воды. После этого можно подключить трубу горячей воды к соответствующему патрубку.

Важно! Монтаж газового оборудования должен производиться таким образом, чтобы прибор при необходимости можно было легко снять.

Именно для этого устанавливаются специальные вентили на входящей и выходящей из котла трубе. С их помощью можно легко демонтировать котел, не сбрасывая воду из отопительной системы.

Теперь нужно подключить котел к газопроводу с помощью стальной трубы. Газовый вентиль можно будет открыть только после того, как будет получено разрешение от специалиста, который занимается проверкой качества выполненной работы и подписанием акта пуска газового котла в эксплуатацию.

Климат

На сегодняшний день газовые котлы и колонки используются повсеместно как для нагрева воды, так и для отопления домов. В большинстве своем для отопления и горячего водоснабжения используются раздельные одноконтурные котлы или один одноконтурный котел и бойлер косвенного нагрева, что создает определенные неудобства в их размещении. Поэтому в домах и квартирах с малым потреблением горячей воды все большей популярности набирает установка двухконтурных газовых котлов, сочетающих в себе нагрев воды, как для хозяйственных нужд, так и для отопления. Монтаж газовых котлов сопряжен с рядом определенных трудностей, связанных в большей степени с соблюдением норм и требований к котлам, чем с процессом их установки.

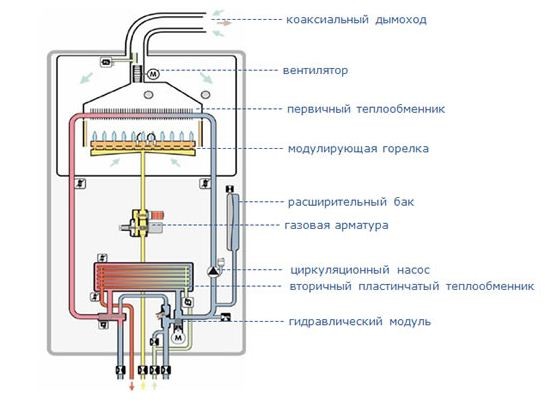

Устройство двухконтурного котла

Конструкция двухконтурных газовых котлов по своей сути схожа с конструкцией обычного одноконтурного, где газовая горелка нагревает теплообменник с теплоносителем. Основным же отличием является возможность двухконтурных котлов нагревать одновременно воду для отопления дома и для хозяйственных нужд. Достигается это за счет комбинированного размещения в теплообменнике труб для отопления и для горячего водоснабжения.

На первый взгляд теплообменник двухконтурного котла представляет собой обычный змеевик с радиаторной решеткой. Но необходимо отметить следующее, змеевик двухконтурного котла чаще всего являет собой комбинацию труб 2 в 1. Внутри основной трубы, по которой течет вода для отопления, размещена еще одна, для горячего водоснабжения. При этом следует отметить еще один очень важный момент. Вода в таком двойном теплообменнике циркулирует в противоположных направлениях в каждом из контуров. Сделано это специально для улучшения теплоотдачи и это необходимо учесть при проектировании и подключении системы водоснабжения и отопления к двухконтурному котлу.

Наличие сразу двух контуров для обогрева сказалось и на количестве подключаемых труб. В отличие от одноконтурного, где были всего три трубы, подводящая и отводящая воду и одна подводящая газ. В двухконтурном котле таких труб пять. На схеме, изображающей газовый котел двухконтурный, видно следующее (справа налево):

• труба с входящим теплоносителем для отопления;
• подводящая труба для горячего водоснабжения;
• труба, подводящая газ;
• труба с исходящей горячей водой для водоснабжения;
• труба с исходящим теплоносителем для отопления.

Важно! Прежде чем использовать вышеописанную схему при подключении собственного котла, внимательно изучите руководство к нему. Вполне возможно, что подключение Вашего котла будет производиться несколько иначе. Например, обе подводящие трубы находятся с правой стороны, а обе исходящие с левой.

Также стоит отметить, что сегодня на рынке можно найти двухконтурный газовый котел как настенный, так и напольный. Кроме способа установки, разница между ними в том, что для напольного требуется обязательное отдельное помещение – котельная, в то время как настенный можно устанавливать на кухне или в отведенном под котел месте. Где именно и как устанавливать газовые отопительные котлы мы рассмотрим далее.

Нормы и требования к установке газовых котлов

Сразу надо оговориться, что установкой и подключением двухконтурного газового котла могут заниматься лишь специализированные организации, имеющие разрешение и лицензию на эту деятельность. Самостоятельный монтаж и подключение чревато довольно высокими штрафами. Но все же определенную работу по подготовке к подключению котла и оформлению необходимых разрешений придется выполнить самостоятельно.

Ниже приведенные рекомендации и правила являются выдержкой из основных нормативных документов, таких как СНиП 42-01-2002 «Газораспределительные системы», а также СниП II-35-76 «Котельные установки», Свод правил по проектированию автономных систем теплоснабжения СП-41-104-2000. В этих нормативных документах подробно описывается, что можно, а что нельзя делать при монтаже газового оборудования. Мы же рассмотрим основные наиболее важные требования к установке газовых котлов.

1. Помещение, где будет устанавливаться газовый котел, должно быть не менее 4 м2 с потолками не ниже 2,5 м;

2. Дверной проем в помещении должен быть не менее 80 см в ширину;

3. Помещение должно быть с оконным проемом. Размер окна рассчитывается исходя из следующих требований – на 10 м2 площади окно площадью 0,3 м2;

4. Обязательно наличие качественной вентиляции в помещении для обеспечения постоянного горения газа. Площадь отверстия должна составлять 8 см2 на 1 кВт мощности котла. Это касается и котлов с закрытой камерой сгорания, для которых используются коаксиальные дымоходы, сочетающие в себе функции отвода продуктов горения и подачи воздуха в котел;

5. Диаметр дымохода подбирается согласно мощности самого котла и рассчитывается по специальной формуле. В целом для отопления дома чаще всего используют котлы от 30 кВт до 40 кВт. Соответственно, устанавливаются дымоходы диаметром 130 мм и 170 мм;

6. Верхний конец дымохода должен выступать над коньком крыши на 50 см. В случае если используется коаксиальный дымоход, то его выводящий конец должен быть выступать от воздухозаборного минимум на 20 см;

7. Газопроводная магистраль в доме должна быть изготовлена из металлических труб. А вот для подключения котла к магистрали можно использовать гибкие гофрированные трубы;

8. Котел должен обязательно оборудоваться специальным автоматом токовой и тепловой защиты;

9. Помещение с котлом должно быть оборудовано газоанализатором;

10. Установка газовых котлов в подвальных помещениях разрешена лишь для частных домов. Для многоквартирных домов установка газовых котлов разрешается лишь на кухне или в специально отведенных под котельную помещениях;

11. Каждый котел должен быть снабжен счетчиком газа;

12. В помещении обязательно наличие трубопровода холодной воды;

13. В помещении, где будет установлен котел, стены должны быть выровнены и оштукатурены;

14. Котлы нельзя устанавливать на сгораемые поверхности, в коридорах, в ванной, в общежитии, на балконе, в помещениях без окон и форточек, в подвалах многоквартирных домов;

15. Котел должен размещаться на расстоянии минимум в 15 см от стены. От верхнего края дымохода до потолка должно быть минимум 20 см. Внешняя часть дымохода должна выступать от стены дома на 30 см. Высота установки навесного котла должна составлять 0,8 – 1 м от пола, а между стеной и котлом необходимо разместить теплоизоляционную панель.

Важно! Если двухконтурный котел с закрытой камерой сгорания, то наличие окон в помещении необязательно.

Соблюдая эти простые правила можно с легкостью получить разрешение на установку двухконтурного котла у себя дома. Конечно, не лишним будет более детальное ознакомление СНиП, так как выше приведенные правила являются общими и возможны определенные ограничения под каждый конкретный случай.

Согласование установки в органах власти

При установке двухконтурных котлов соблюдение СНиПов лишь малая часть хлопот, с которыми приходится сталкиваться. Больше всего времени потребуется на получение необходимых разрешений и согласование монтажа. Для получения разрешения необходимо сделать следующее:

1. Чтобы подключить частный дом или квартиру к городскому газоснабжению, необходимо получить технические условия на подключение. Для этого пишем заявление в городской газовой службе. В заявлении обязательно необходимо указать предполагаемый объем потребляемого газа в час. На удовлетворение вашей заявки уйдет от 1 до 2 недель. После чего вам на руки выдадут технические условия монтажа.

2. Получив технические условия необходимо разработать проект газоснабжения. По сути это схема установки котла, прокладки газопровода и точек подключения. В частном доме сюда также входит схема прокладки газовых коммуникаций по участку. Проект разрабатывается в специализированном бюро инженерами-проектировщиками с лицензией на проектирование газовых коммуникаций. Контакты компаний, выполняющих проектирование, можно с легкостью найти в Горгазе.

3. После создания и доработки проекта его направляют в Горгаз или другую компетентную службу (Райгаз, Облгаз, Мингаз). На согласование проекта может потребоваться от 1 недели до 3 месяцев. Срок согласования зависит от сложности самого проекта. Вместе с проектом также необходимо подать ряд сопутствующих документов:

• техпаспорт котла;
• инструкцию по его эксплуатации;
• сертификат соответствия техническим и санитарным требованиям ;
• выводы экспертизы на соответствие котла всем необходимым требованиям.

Эти документы идут в комплекте с котлом от производителя, поэтому важно проверить их наличие при покупке котла.

Конечно, возможен вариант отклонения проекта. В этом случае Вы должны получить официальный документ с отказом и причинами отказа, а также список правок для проекта. После внесения правок и повторной подачи на согласование Вы получите разрешение на установку котла.

Монтаж двухконтурного газового котла

Определившись с местом установки двухконтурного газового котла, а также подведя к нему все коммуникации от ГВС (горячего водоснабжения) и отопления можно приступать к монтажу самого котла. Необходимо сразу оговориться, что в независимости от того, будет ли это настенный или напольный котел, для его монтажа и обвязки потребуются одинаковые материалы и комплектующие. Ниже приведен общий список того, что потребуется для надежной эксплуатации:

• шаровые краны;
• фильтр грубой очистки;
• магнитный фильтр;
• сетчатый фильтр;
• газовый фильтр;
• сгоны;
• гибкий гофрированный шланг;
• манометр;
• терморегулятор;
• коаксиальный дымоход;
• предохранительный клапан на 3 бар.

Важно! Количество и комплектация сопутствующих материалов зависит от схемы подключения газового котла.

Котел газовый двухконтурный настенный устанавливается практически в любом разрешенном для него помещении. Его установку можно выполнить самостоятельно, а вот непосредственно подключение газового оборудования выполняется специалистом, имеющим соответствующий сертификат на выполнение данного вида работ. Самостоятельное подключение котла повлечет за собой штрафы.

Подключение двухконтурного газового котла начинается с подготовки места для его установки. В первую очередь это касается подвода труб для горячей воды и отопления, а также подготовки отверстия для дымохода и облицовки стены огнеупорным материалом. Как только все готово, начинаем монтаж котла:

1. Первым шагом будет промывка системы труб котла, чтобы устранить возможные частицы грязи из системы, которые могли попасть туда во время сборки котла на заводе. После чего одеваем на них ранее снятые заглушки.

2. Настенный котел крепится на специальные планки, которые идут в комплекте. Высота установки настенного котла должна составлять 0,8 – 1 м от пола. Засверливаем в стене отверстия под планки и закрепляем их к стене саморезами. Для надежности вместо саморезов можно использовать анкеры.

Важно! Необходимо следить за горизонтом устанавливаемых планок. От этого зависит правильное размещение самого котла. Малейший перекос может привести к быстрому выходу из строя системы нагрева котла.

3. Устанавливаем котел на крепежные планки. Проверяем, насколько он ровно стоит. При необходимости подправляем и фиксируем его.

4. Находим входящие трубы и присоединяем к ним вначале шаровые краны, а затем фильтры для грубой или тонкой очистки воды. Это позволит при необходимости перекрывать всю систему для промыва и очистки фильтров.

5. Далее подсоединяем шаровые краны на входе и выходе . Их наличие обязательно, так как это во многом облегчает обслуживание и ремонт котла, ГВС и системы отопления.

6. Следующим шагом будет установка сгонов. Именно они будет соединять котел с трубами от ГВС к отоплению.

Важно! Газподводящую трубу котла не трогаем. Установкой счетчика, вентилей, а также её подсоединением и опрессовкой будет заниматься специалист из газовой компании, имеющий разрешение на проведение подобного рода работ.

7. Переходим к подключению отопительной системы. Если Вами выполняется подключение котла к старой системе, то вначале необходимо несколько раз промыть её, чтобы удалить накипь и соли из неё.

8. Соединяем сгон с подведенной к котлу трубе отопления. При необходимости между сгоном и трубой можно установить циркуляционный насос.

Важно! Следим за тем, чтобы стрелки на кранах, сгонах и фильтрах показывали в направлении движения воды из системы в котел.

8. Процедуру подключения к отоплению завершаем подключение исходящей трубы из котла к системе отопления. При этом следим, чтобы направление движения воды на фитингах соответствовало реальному.

9. Подключаем ГВС. Все работы, по сути, идентичны подключению отопления, с той разницей, что вместо фильтра грубой очистки ставится фильтр тонкой очистки или магнитный фильтр.

10. Присоединяем дымоход к котлу. Для этого в подготовленное ранее отверстие заводится труба дымохода и затем через колено соединяется со штуцером дымохода в самом котле.

Важно! Если Вы купили котел с открытой камерой сгорания, то труба дымохода должна соответствовать следующим условиям:

• труба должна быть из металла устойчивого к кислой среде;
• дымоход выводится выше конька дома;
• в самом дымоходе должен быть смонтирован люк для прочистки;
• сам дымоход должен состоять не более чем из трех колен;
• части дымохода от котла до выхода на улицу не должны превышать 25 см.

Описанным образом устанавливается и котел газовый двухконтурный напольный. Ключевыми отличиями в установке напольного котла является отведение специального помещения под котел, где обустраивается огнезащита на полу и стенах. Кроме того сам котел не крепится к стене на кронштейны, а чаще всего фиксируется к полу.

По завершению установки двухконтурного котла, остается дождаться, когда его подключат к газовой трубе и запустят в работу. Этот этап установки котла выполняет специалист из газовой компании. Следует отметить, что если Вы ранее никогда не выполняли подобного рода работы, будет лучше обратиться за помощью к мастерам. Безусловно, все работы обойдутся в копеечку, но безопасность и надежность подключенного котла также будут на порядок выше.

Установка настенного газового котла: монтаж своими руками с соблюдением норм

Дома по определению должно быть тепло. Обеспечить его можно самыми разными способами. Однако рачительный хозяин стремится сделать это максимально эффективно и экономично. К числу таких вариантов относится установка настенного газового котла. И это вполне оправданно, поскольку газовое отопление очень выгодно, а оборудование достаточно простое в эксплуатации и монтаже.

Если вы тоже начали задумываться о приобретении настенного отопительного котла, то обязательно прочтите наш материал. В нем мы постараемся максимально подробно рассказать о принципах работы такого оборудования и видах настенных устройств. А также рассмотрим все нюансы подключения такой системы.

Принцип работы газового котла настенного типа

Установка и подключение отопительного прибора зависят от его типа. Поэтому нужно точно понимать, как работает устройство и с какой из его разновидностей предстоит иметь дело.

Любой газовый котел настенного типа представляет собой компактное устройство, максимальная мощность которого ограничена 42 кВт.

К основным элементам системы относят:

1. Газовую горелку. Подает газ в камеру, где происходит процесс горения. При помощи форсунок топливо распределяется максимально равномерно. Современные модулированные горелки могут поддерживать заданную температуру и регулировать силу пламени.
2. Теплообменник, по которому движется теплоноситель. Лучший КПД у медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бак. Предназначен для компенсации избытка воды, появляющегося в результате нагрева.
4. Циркуляционный насос. У мощных моделей может быть два таких элемента.
5. Автоматику котла или систему устройств, задача которых состоит в поддержании заданной температуры в отапливаемом помещении. Может включать в себя приборы, работающие от электроэнергии или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла.
7. Вентилятор. Используется только в турбированных моделях.
8. Систему безопасности. Прекращает работу котла при возникновении опасных ситуаций.

Современные модели дополнительно оснащаются системами самодиагностики, которые способны определить порядка 90% неисправностей котла. На дисплей выводится номер диагностированной поломки, которая оперативно исправляется мастером из сервиса.

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

• Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

По способу сгорания топлива все приборы делят на следующие две группы.

Группа #1 — устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.

Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.

Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.

Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

Группа #2 — приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.

При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.

Возможна ли самостоятельная установка?

Своими руками можно провести монтаж настенного газового котла самых простых модификаций. Таких например, как одноконтурные приборы с камерой сгорания открытого типа.

Для их установки потребуется подключить отопительную систему, подвести газ и организовать дымоотвод. Впрочем, некоторые производители котлов в технической документации к своей продукции указывают, что установка должна проводиться только специалистами.

В этом случае самостоятельный монтаж даже самых простых моделей запрещен. Таким образом, если планируется, что оборудование будет устанавливаться самостоятельно, перед его покупкой следует убедиться, что производитель это разрешает.

Проверку правильности произведенного монтажа и подключение устройства к газовой магистрали должен проводить только специалист со специальным допуском.

Помимо этого представитель газовой службы должен выдать и разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленного и запущенного прибора ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно провести только подключение устройства к системе отопления и к водопроводу. Причем желательно делать это лишь при наличии определенного опыта.

С чего начать монтаж?

Прежде всего необходимо подготовить документацию, которая необходима для установки. Начать следует с инициализации газификации помещения. Она может быть начата только в том случае, если к нему подведен газопровод.

Тогда владелец подает в соответствующие службы заявление, в котором указывает нужный ему в месяц или год объем потребления газа. В случае удовлетворительного ответа на заявление газопровод, подходящий к помещению, обязательно оснащается счетчиком.

Владелец получает на руки разрешительные документы и технические условия, на основании которых должен быть разработан проект подключения оборудования.

Последний включает в себя схему прокладки газовых труб от отопительного прибора до точки врезки в магистраль и все условия монтажа оборудования. Разработанный проект должен пройти согласование в газовой службе.

Вместе с проектом владелец помещения, где будет установлен котел, предоставляет сертификат соответствия и техпаспорт купленного оборудования, заключение экспертной службы о его соответствии всем требованиям безопасной и инструкцию по использованию.

Только после того, как проект будет одобрен, можно приступать к установке отопительного прибора. При этом следует четко выполнять все пункты проектной документации.

Правила установки газового котла в частном доме

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

• общая площадь 4 м 2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
• высота потолка не менее 2,5 метра;
• уровень пола в топочной не ниже нулевой отметки здания;
• ширина входной двери от 800 мм, при этом створка должна открываться наружу;
• обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
• норма освещения установлена 0,03 л/м 2 ;
• минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см 2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

• для отопительных агрегатов до 30 кВт – на менее 7,5 м 3 ;
• 60 кВт – 13,5 м 3 ;
• более 60 кВт – 15 м 3 .

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

• поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
• допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
• каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
• материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
• конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
• высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

• технический паспорт котла;
• инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
• копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

• расширительного бака;
• нагревателя горячей воды для бытовых нужд;
• емкостного или скоростного разделителя;
• распределительной гребенки;
• не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

Обратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м 2 . При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

Коаксильный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

1. закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
2. на поверхность листа нужно наклеить монтажный лист;
3. в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
4. повесить котел на стену;
5. проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
6. ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
7. установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
8. подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
9. пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

• ежегодная чистка всех установленных фильтров;
• контроль технической исправности блока управления;
• осмотр теплообменника на наличие сажи;
• проверка герметичности стыков и соединений газопровода путем обмыливания;
• чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

Как своими руками сделать монтаж газового котла безопасно и законно?

Газовое оборудование должно устанавливаться только квалифицированными специалистами, так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами. К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.

Можно ли установить газовый котел самостоятельно?

Да, но строго рекомендуется обратиться к профессионалам за помощью, так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП.

Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации. Если же установщик уверен в своих силах и прочёл актуальные СНиПы, то почему бы и не попробовать сэкономить?

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использоватьстабилизатор, который спасёт от скачков напряжения и продлит срок службы.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Вопрос дымохода

Как было сказано выше, дымоход должен выводиться наружу через стену или подключаться к общему. Если не оборудовать его колпаком, туда будет попадать воздух, вода, мусор, посторонние предметы, которые неизбежно приведут к засорению всех аппаратов, подключенных к нему. Даже при полной исправности котлов, подключённых к системе, забитый или загрязнённый дымоход повлияет на качество обогрева. Какие еще бывают причины неработоспособности котла — читайте здесь.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Пошаговое руководство в видео

Заключение

При монтаже и установке котлов нужно помнить, что это элемент повышенной потенциальной опасности, который может привести к аварии или травме. Выполнять установку нужно предельно внимательно, следуя инструкции, а лучше, под присмотром специалиста. Надеемся, что наша статья поможет вам избежать частых ошибок и сэкономить своё время.

Советы по монтажу газовых котельных

Современные газовые котельные установки признаны самым востребованным и популярным источником теплоснабжения. Котельные незаменимы в самых различных сферах. Они применяются для обеспечения отоплением и горячей водой разных объектов. Это не только жилые помещения, но и промышленные производства, строительные площадки, административные, общественные объекты. Более того, без газовых котельных не обходятся и многие сельскохозяйственные объекты.

Устройство котельной установки.

Монтаж данного оборудования можно произвести самостоятельно. Но в этом случае нужно обязательно обладать необходимой информацией и иметь практический опыт. В противном случае газовая котельная может стать настоящим источником беды.

Газовые котельные установки могут работать на трех видах газа:

Для отопления частных домов чаще всего используются отопительные котельные на природном газе, себестоимость которого значительно ниже других видов.

Преимущества газовых котельных установок

Котельные установки, работающие на природном газу, обладают массой преимуществ, среди которых стоит отметить:

Газовые котельные установки экономичны, экологичны и малогабаритны.

• экономичность. Котельные способны обеспечить производство требуемого объема бюджетной тепловой энергии. К тому же они не имеют привязки к старым коммуникациям;
• высокий коэффициент полезного действия. По отношению к КПД все современные котельные установки считаются самыми оптимальными. Их показатель составляет 95%. Более того, они признаны лучшими по качеству снабжения теплом и горячей водой;
• малые габариты. Если сравнивать модульные газовые котельные с иными видами котельных, то можно увидеть, что они сравнительно небольшие размеры;
• мобильность, благодаря которой оборудование можно легко перемещать из одного места в другое;
• экологичность, которая достигается за счет использования самого чистого и безопасного природного газа.

Требования к помещению

К помещению, в котором планируется произвести монтаж газового оборудования, предъявляется целый ряд самых строгих требований. Их несоблюдение способно привести не просто к высоким штрафным санкциям, но и к возникновению несчастных случаев с трагическим концом.

Важно! Газ — горючее и взрывоопасное вещество, поэтому работа с ним должна производиться аккуратно и очень осторожно.

Монтаж одноконтурного котла.

Монтаж одноконтурного котла, мощность которого достигает 60 кВт, может производиться в любой из комнат дома. Что касается двухконтурных котлов, то их установка на кухне строго запрещена. Если суммарная мощность оборудования не превышает 150 кВт, то помещение для его установки может быть расположено на любом этаже здания. Более мощные котлы могут быть установлены только на первом или цокольном этаже.

Монтаж котла отопления в кухонном помещении предполагает изменение нормативов его площади. В этом случае объем помещения нужно рассчитывать, учитывая, что на один кВт мощности котельной приходится 0,2 куб.м.

Характеристики помещения для котельной установки должны быть следующими:

• высота потолков не должна менее 2,5 м;
• должен быть обеспечен удобный доступ к оборудованию;
• площадь комнаты не меньше 15 куб.м;
• наличие в помещении естественного освещения;
• на 1 куб.м объема помещения должно приходиться 0,03 кв.м площади окна;
• обязательное наличие вентиляционной решетки, которая может быть расположена либо в нижней части двери, либо стены в соседнее помещение;
• дверь в помещение должна быть не менее 80 см;
• обязательное наличие в комнате газоанализатора и клапана, который способен автоматически перекрыть подачу газа в случае возникновения аварийной ситуации.

Установка дымохода

Монтаж котла к дымоходу.

Для обеспечения безопасной работы газовой установки необходимо заранее позаботиться об установке дымохода, неисправность или неправильная работа которого способна привести к трагедии. И это даже несмотря на то что большинство современных моделей котельных установок оснащено автоматикой, которая способна прекратить подачу газа, если тяга в дымоходе будет ухудшена.

Монтаж котла к дымоходу должен осуществляться в соответствии с правилами безопасности. К основным требованиям, которые предъявляются к дымоходу, можно отнести следующее:

• диаметр его не должен быть меньше, чем указано в инструкции котлу;
• сечение должно быть не менее сечения дымоходного отверстия газового котла;
• дымоход должен находиться выше конька крыши на 1,5 м.

Монтаж газового оборудования подразумевает устройство дымохода цилиндрической формы, для изготовления которого должен быть использован металл. Помимо этого, он должен быть оснащен отверстием для чистки.

Прежде чем начать монтаж дымохода, нужно убедиться в том, что на пути продуктов горения нет большого количества поворотов и изгибов трубы. Отрезок, который соединяет прибор с дымоходом, не должен иметь длину больше 25 см.

Обязательные документы

Монтаж газовой котельной установки не может быть произведен, пока не будут получены разрешительные документы. В первую очередь нужно подписать договор о поставке природного газа в дом и получить проект его газификации, который должен быть разработан и утвержден сотрудниками газопоставляющей организации. Только после того как все необходимые документы будут на руках, можно начинать монтаж котла и труб отопления, если они отсутствуют.

Монтаж газовой котельной установки

Схема газовой котельной установки.

Для работы потребуются следующие инструменты и комплектующие:

• запорно-регулирующая арматура;
• нить-герметик;
• трубы и фитинги из полипропилена;
• автоматический воздухоудалитель;
• циркулярный насос;
• распределительный коллектор;
• расширительный бак;
• дымоход;
• котел.

После того как будет подобрано оборудование и необходимые материалы, можно начинать монтаж котельной установки.

Этапы установки напольного котла

Схема установки напольного котла.

Напольные котлы, в отличие от настенных конструкций, способны обеспечить теплом большую площадь. Их монтаж в частном доме подразумевает обязательное распределение теплоносителя сразу на несколько этажей. Это нужно учитывать еще на этапе приобретения котельного оборудования, при выборе которого нужно отчетливо представлять себе размещение труб в своей котельной. Делается это для того, чтобы патрубки газового котла располагались с той же стороны, где осуществляется подвод труб отопления.

Напольный котел обладает достаточно большим весом. Поэтому нужно обязательно обеспечить ему прочное основание. Если в котельном помещении пол выполнен из дерева, но он в то же время довольно прочный, заливка бетонной стяжки под котел необязательна. Достаточно будет уложить лист оцинкованного железа, размер которого должен быть немного больше основания самого котла. По бокам железный лист должен совпадать с размерами оборудования, а с передней стороны нужно, чтобы он выступал примерно на 30 см.

Установка газового котла требует особого внимания и тщательности выполнения каждого шага. Обязательно нужно проверять его положение посредством строительного уровня. Котел должен располагаться максимально ровно. Для того чтобы добиться идеальной ровности, можно под ножки котла подложить кусочек твердого негорючего материала. Это может быть кусок пластмассовой линейки.

Схема подключения напольного котла.

После того как котел будет установлен, его нужно подключить к дымоходу. Это требуется в тех случаях, если выбранный прибор не оснащен принудительной тягой. После установки дымохода проверяется тяга в нем.

Теперь можно подключить котел к внутридомовой отопительной системе. Перед самым входом обратного трубопровода устанавливается фильтр жесткой очистки, который позволяет исключить появление засоров в теплообменнике.

При установке двухконтурного котла, кроме врезки в систему отопления, требуется произвести подключение к подаче холодной воды. Врезка в водопровод должна производиться рядом с местом входа трубы в дом. При отсутствии такой возможности врезка может быть расположена до начала разветвления трубы. Это позволит добиться не только наиболее высокого давления холодной воды в газовом котле, но и бесперебойной подачи горячей воды. После этого можно подключить трубу горячей воды к соответствующему патрубку.

Важно! Монтаж газового оборудования должен производиться таким образом, чтобы прибор при необходимости можно было легко снять.

Именно для этого устанавливаются специальные вентили на входящей и выходящей из котла трубе. С их помощью можно легко демонтировать котел, не сбрасывая воду из отопительной системы.
