Выбор, расчёт мощности и количества секций алюминиевых радиаторов

Калькулятор расчета количества секций радиаторов отопления

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для расчета, формулы и калькулятор

На этапе подготовки к капитальным ремонтным работам и в процессе планирования возведения нового дома возникает необходимость расчета количества секций радиатора отопления. Результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры либо дома достаточным теплом даже в наиболее холодную погоду.

Расчёт количества секций радиатора отопления

Порядок расчета может меняться в зависимости от множества факторов. Ознакомьтесь с инструкциями по быстрому расчету для типичных ситуаций, вычислению для нестандартных комнат, а также с порядком выполнения максимально подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.

Расчёт количества секций радиатора отопления

Рекомендации по расчету до начала работы

Чтобы самостоятельно рассчитать нужное количество секций отопительной батареи, вы обязательно должны узнать следующие параметры:

габариты комнаты, для которой выполняется расчет;

Как произвести замер помещения
мощность всей батареи либо же каждой ее секции. Эта информация приводится в технической документации, прилагаемой производителем отопительного агрегата.

Расчет секций для радиаторов CONDOR

Показатели теплоотдачи, форма батареи и материал ее изготовления – эти показатели в расчетах не учитываем.

Важно! Не выполняйте расчет сразу для всего дома либо квартиры. Потратьте немного больше времени и проведите вычисления для каждой комнаты отдельно. Только так можно получить максимально достоверные сведения. При этом в процессе расчета количества секций батареи для обогрева угловой комнаты к итоговому результату нужно добавить 20%. Такой же запас нужно накинуть сверху, если в работе обогрева появляются перебои либо же его эффективности недостаточно для качественного прогрева.

Стандартный расчет радиаторов отопления

Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

Стандартный расчет радиаторов отопления

В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности батареи. В данном случае вычисления ограничиваются одной простой формулой:

K = S/ U*100

• K – необходимое количество секций батареи для обогрева рассматриваемого помещения;
• S – площадь этого помещения;
• U – мощность одной секции радиатора.

Формула расчёта количества секций радиатора

Для примера рассмотрим порядок расчета необходимого числа секций батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.

Расчет алюминиевых радиаторов отопления

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Важно! Не используйте этот метод при расчете маломощного агрегата (до 60 Вт). Погрешность будет слишком большой.

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A = Bx 41,

• А – нужное число секций отопительной батареи;
• B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных радиаторов.

Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-произво дители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Расчет необходимого количества радиаторов для отопления

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,

• где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
• S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в более подробном изучении. Так, коэффициент А учитывает особенности остекления помещения .

Особенности остекления помещения

• 1,27 для комнат, окна которых остеклены просто двумя стеклами;
• 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
• 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения .

Особенности утепления стен помещения

• если утепление низкоэффективное , коэффициент принимается равным 1,27;
• при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором) , используется коэффициент равный 1,0;
• при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Соотношение суммарной площади оконных проемов и поверхности пола в комнате

Зависимость выглядит так:

• при соотношении равном 50% коэффициент С принимается как 1,2;
• если соотношение составляет 40%, используют коэффициент равный 1,1;
• при соотношении равном 30% значение коэффициента уменьшают до 1,0;
• в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года .

Распределение тепла в комнате при использовании радиаторов

Зависимость выглядит так:

• если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
• если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Количество внешних стен

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенно й комнаты . Зависимость такова:

• если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
• если чердак отапливаемый – 0,9;
• если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

• в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
• если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
• при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
• комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Цены на популярные модели радиаторов отопления

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

Советы по энергосбережению Советы по энергосбережению

Видео – Расчёт количества секций радиатора отопления

Понравилась статья?
Сохраните, чтобы не потерять!

1. 5
2. 4
3. 3
4. 2
5. 1

5

Максим

Здравствуйте, подскажите, пожалуйста. У меня общая мощность отопления составляет 523 кВт. Как посчитать количество радиаторов МС 140 в шт?

Ирина

Спасибо за расчет количества секций батарей. Я воспользовалась вашим калькулятором и указала свой почтовый адрес. Прошло уже много времени, на почту письмо с расчетом так и не пришло.

Гиорги

Здравствуйте. Спасибо за детальную информацию и формулу. У меня несколько вопросов и буду признателен за Ваш ответ.

1. Вы пишите, что «результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры либо дома достаточным теплом даже в наиболее холодную погоду». Подскажите, пожалуйста какая температура считается «достаточным теплом», т.е. обогрев до какой температуры вычисляет приведенная Вами формула расчета тепловой мощности — это 20, 22 или 24 °С?

2. Какой коэффициент нужно брать если средняя температура воздуха в регионе в самую холодную декаду года не падает ниже -5 °С или даже 0 °С?

3. Что вы имеете в виду под двойными и тройными стеклопакетами?
(а) Окна оснащены двумя стеклами (однокамерный стеклопакет) и тремя стеклами (двухкамерный стеклопакет), или
(б) Окна оснащены двухкамерным стеклопакетом (3 стекла) и трёхамперным стеклопакетом (4 стекла)?

Как рассчитать мощность отопительных батарей для частного дома

Допустим, вы подобрали отопительные приборы по типу и дизайну. Следующий шаг – расчет радиаторов отопления для каждой комнаты частного дома, включающий определение тепловой мощности и количества секций (или размера панелей). Простейший вариант – воспользоваться онлайн-калькулятором любого строительного портала. Но результаты вычислений желательно перепроверить, иначе за ошибки придется расплачиваться позже. Предлагаем рассчитать теплоотдачу батарей отопления вручную, проверенным и удобным способом.

Исходные данные для вычислений

Расчет тепловой мощности батарей выполняется для каждого помещения отдельно, в зависимости от числа внешних стен, окон и наличия входной двери с улицы. Чтобы правильно рассчитать показатели теплоотдачи радиаторов отопления, ответьте на 3 вопроса:

1. Сколько тепла необходимо на обогрев жилой комнаты.
2. Какую температуру воздуха планируется поддерживать в конкретном помещении.
3. Средняя температура воды в отопительной системе квартиры либо частного дома.

Примечание. Если в коттедже смонтирована однотрубная разводка, придется делать поправку на остывание теплоносителя — добавлять секции к последним радиаторам.

Ответ на первый вопрос — как рассчитать потребное количество тепловой энергии различными способами, дается в отдельном руководстве – расчет нагрузки на отопительную систему. Приведем 2 упрощенных методики вычислений: по площади и объему комнаты.

Распространенный способ — измерить обогреваемую площадь и выделить на квадратный метр 100 Вт теплоты, иначе — 1 кВт на 10 м². Мы предлагаем уточнить методику – учесть количество световых проемов и наружных стен:

• для комнат с 1 окном или входной дверью и одной внешней стенкой оставить 100 Вт тепла на метр квадратный;
• угловое помещение (2 наружных ограждения) с 1 оконным проемом – считать 120 Вт/м²;
• то же, 2 световых проема – 130 Вт/м².

Важное условие. Расчет дает более-менее правильные результаты при высоте потолков до 3 м, здание построено в средней полосе умеренного климата. Для северных регионов применяется повышающий коэффициент 1.5…2.0, южных – понижающий 0.7—0.8.

При высоте перекрытия более 3 метров (например, коридор с лестницей в двухэтажном доме) расход тепла правильнее считать по кубатуре:

• комната с 1 окном (внешней дверью) и единственной наружной стеной – 35 Вт/м³;
• помещение окружено другими комнатами, не имеет окон, либо находится на солнечной стороне – 35 Вт/м³;
• угловая комната с 1 оконным проемом – 40 Вт/м³;
• то же, с двумя окнами – 45 Вт/м³.

На второй вопрос ответить проще: комфортная для проживания температура лежит в диапазоне 20…23 °C. Нагревать воздух сильнее неэкономично, слабее – холодно. Среднее значение для расчетов – плюс 22 градуса.

Оптимальный режим работы котла подразумевает нагрев теплоносителя до 60—70 °C. Исключение – теплые либо слишком холодные сутки, когда температуру воды приходится снижать или, наоборот, увеличивать. Количество таких дней невелико, поэтому средняя расчетная температура системы принимается равной +65 °C.

В комнатах с высокими потолками считаем расход теплоты по объему

Паспортная и реальная теплоотдача радиатора

Параметры любого отопительного прибора указываются в техническом паспорте. Обычно производители заявляют мощность 1 стандартной секции межосевым размером 500 мм в пределах 170…200 ватт. Характеристики алюминиевых и биметаллических радиаторов примерно одинаковы.

Фокус в том, что паспортный показатель теплоотдачи нельзя тупо использовать для подбора числа секций. Согласно п. 3.5 ГОСТ 31311-2005, фирма-изготовитель обязана указывать мощность батареи при следующих условиях эксплуатации:

• теплоноситель движется через радиатор сверху вниз (диагональное либо боковое подключение);
• температурный напор составляет 70 градусов;
• расход воды, протекающей через прибор, равен 360 кг/час.

Справка. Тепловой напор – разница между средней температурой сетевой воды и воздуха помещения. Обозначается ΔT, DT или dt, вычисляется по формуле:

Поясним суть проблемы, для этого подставим в формулу известные значения ΔT = 70 °C и температуры помещения – плюс 20 °C, произведем обратный расчет:

1. tподачи + tобратки = (ΔT + tвоздуха) х 2 = (70 + 20) х 2 = 180 °C.
2. Согласно нормативам, расчетная разница температур теплоносителя между подающей и обратной линией должна составлять 20 градусов. Значит, идущую от котла воду нужно нагреть до 100 °C, обратная остынет до 80 °C.
3. Режим работы 100/80 °C недоступен бытовым отопительным установкам, максимальный нагрев составляет 80 градусов. Вдобавок поддерживать указанную температуру теплоносителя невыгодно экономически (вспомните, мы взяли средний показатель 65 °C).

Вывод. В реальных условиях батарея отдаст гораздо меньше теплоты, нежели прописано в инструкции по эксплуатации. Причина – меньшее значение ΔT – разницы температур воды и окружающего воздуха. По нашим исходным данным, показатель ΔT равен 130 / 2 — 22 = 43 градуса, почти вдвое ниже заявленной нормы.

Определяем число секций алюминиевой батареи

Пересчитать параметры отопительного прибора под конкретные условия непросто. Формула тепловой мощности и алгоритм вычислений, используемый инженерами–проектировщиками, слишком сложен для обычных домовладельцев, несведущих в теплотехнике.

Предлагаем выполнить расчет количества секций радиаторов отопления более доступным методом, дающим минимальную погрешность:

1. Соберите исходные данные, перечисленные в первом разделе настоящей публикации, — узнайте необходимое для обогрева количество теплоты, температуру воздуха и теплоносителя.
2. Рассчитайте реальный температурный напор DT, пользуясь приведенной выше формулой.
3. При выборе определенного типа батарей откройте технический паспорт и отыщите показатель теплоотдачи 1 секции при DT = 70 градусов.
4. Ниже представлена таблица готовых коэффициентов пересчета отопительной мощности радиаторных секций. Найдите показатель, соответствующий реальному DT, и умножьте его на величину паспортной теплоотдачи – получите мощность 1 ребра при ваших эксплуатационных условиях.

Зная настоящий тепловой поток, нетрудно выяснить число ребер батареи, требуемое для обогрева комнаты. Разделите нужное количество теплоты на отдачу 1 секции. Для ясности приведем пример расчета:

1. Возьмем угловую комнату с двумя светопрозрачными конструкциями (окнами) площадью 15.75 м², высота потолков – 280 см (показана на фрагменте чертежа). Удельные затраты теплоты на обогрев – 130 Вт/м², общая потребность составит 130 х 15.75 = 2048 Вт.
2. Величину теплового напора мы выяснили в предыдущем разделе, DT = 43 °C.
3. Подбираем низенькие алюминиевые радиаторы GLOBAL VOX 350 (межосевое расстояние – 350 мм). Согласно документации изделия, теплоотдача 1 ребра составляет 145 Вт (DT = 70 °C).
4. Находим в таблице коэффициент, соответствующий DT = 43 °C, K = 0.53.
5. Умножаем паспортную мощность на коэффициент и находим реальную отдачу 1 секции: 0.53 х 145 = 76.85 Вт.
6. Рассчитываем количество алюминиевых ребер на помещение: 2048 / 76.85 ≈ 26.65, округляем в бо́льшую сторону и получаем 27 штук.

Остается распределить секции по комнате. Если размеры окон одинаковы, делим 28 пополам и размещаем под каждым проемом радиатор на 14 ребер. В противном случае число секций батареи подбирается пропорционально ширине окон (можно приблизительно). Аналогичным образом пересчитывается теплоотдача биметаллических и чугунных радиаторов.

Схема расстановки батарей — приборы лучше размещать под окнами либо возле холодной наружной стены

Совет. Если вы владеете персональным компьютером, проще использовать расчетную программу итальянского бренда GLOBAL, размещенную на официальном ресурсе производителя.

Многие известные фирмы, в том числе GLOBAL, прописывают в документации теплоотдачу своих приборов для разных температурных условий (DT = 60 °C, DT = 50 °C), пример показан в таблице. Если ваш реальный ΔT = 50 градусов, смело пользуйтесь указанными характеристиками безо всякого перерасчета.

Расчет размера стального радиатора

Конструкция панельных приборов отличается от секционных. Батареи делаются из штампованных стальных листов толщиной 1…1.2 мм, заранее обрезанных в нужный размер. Чтобы подобрать радиатор требуемой мощности, нужно выяснить теплоотдачу 1 метра длины сваренной из листов панели.

Предлагаем воспользоваться простейшей методикой, основанной на технических данных серьезного немецкого производителя панельных водяных радиаторов Kermi. В чем суть: штампованные батареи унифицированы, типы изделий отличаются между собой количеством греющих панелей и теплообменных оребрений. Классификация радиаторов выглядит так:

• тип 10 – однопанельный прибор без дополнительных ребер;
• тип 11 – 1 панель + 1 лист гофрированного металла;
• тип 12 – две панели плюс 1 лист оребрения;
• тип 20 – батарея на 2 греющих пластины, конвекционное оребрение не предусмотрено;
• тип 22 – двухпанельный радиатор с 2 листами, увеличивающими площадь теплообмена.

Эскизы стальных обогревателей различных типов — вид сверху

Примечание. Также существуют обогреватели типа 33 (3 панели + 3 ребра), но подобные изделия менее востребованы ввиду повышенной толщины и цены. Самая «ходовая» модель – тип 22.

Итак, панельные штампованные приборы любого бренда отличаются только монтажными габаритами. Расчет радиаторов отопления сводится к выбору подходящего типа, затем по высоте и теплоотдаче вычисляется длина батареи для конкретного помещения. Алгоритм следующий:

1. Определите исходные данные, перечисленные в начале статьи.
2. Выберите тип и высоту отопительного прибора. Самый распространенные варианты – изделия высотой 30, 40 и 50 см, тип 22.
3. Воспользуйтесь представленной таблицей, где указана теплоотдача q (Вт/1 м. п.) радиаторов Kermi разных типов и размеров в зависимости от условий эксплуатации. Начните с левого столбца – отыщите соответствующую температуру комнаты, потом – теплоносителя, дальше высоту и тип батареи. В ячейке на пересечении строки и столбца найдете мощность 1 метра радиатора.
4. Количество энергии, нужной для обогрева, разделите на величину q – узнаете метраж радиатора заданной высоты.
5. По каталогу подберите прибор водяного отопления соответствующей длины. При необходимости (например, батарея вышла чересчур длинной) разбейте этот размер на 2—3 прибора.

Пример расчета. Определим габариты стального радиатора для той же комнаты 15.75 м²: теплопотери — 2048 Вт, температура воздуха – 22 градуса, теплоносителя – 65 °C. Возьмем стандартные батареи высотой 500 мм, тип 22. По таблице находим q = 1461 Вт, выясняем общую длину панели 2048 / 1461 = 1.4 м. Из каталога любого производителя выбираем ближайший больший вариант – обогреватель длиной 1.5 м либо 2 прибора по 0.7 м.

Окончание первой таблицы — теплопередача 1 м длины радиаторов «Керми»

Совет. Наша инструкция на 100% верна для изделий компании Kermi. При покупке радиаторов другого бренда (особенно, китайского) длину панели стоит принимать с запасом 10—15%.

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
2. Мощность 5-го прибора увеличьте на 10%.
3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Пояснение. Мощность 6-го радиатора повышается на 20%, седьмого – на 30 и так далее. Зачем наращивать последние батареи однотрубной «ленинградки», подробно расскажет эксперт на видео:

Напоследок несколько уточнений

Приборы отопления могут работать в различных условиях, подключаться по разным схемам. Эти факторы оказывают влияние на теплоотдачу обогревателей в режиме эксплуатации. Определяя мощность комнатных радиаторов, учтите несколько рекомендаций:

1. Если батарея подключается к трубопроводам по разносторонней нижней схеме, эффективность обогрева ухудшается. Добавьте к расчетному показателю мощности приборов 10%.
2. В комбинированных системах (радиаторная сеть + теплые водяные полы) конвекционные приборы играют вспомогательную роль. Основную отопительную нагрузку несут напольные контуры. Но расчетную теплоотдачу радиаторов занижать не следует, при нужде батареи должны полностью заменить теплые полы.
3. Домовладельцы нередко закрывают обогреватели декоративными экранами, даже зашивают гипсокартоном, оставляя конвекционные щели. В данном случае полностью теряется инфракрасное тепло, выделяемое нагретой поверхностью прибора. Соответственно, мощность батареи придется увеличить минимум на 40%.
4. Не устанавливайте 1—3 радиаторных секции, даже если по расчету вышло такое количество. Чтобы получить нормальный обогревательный прибор, нужно смонтировать минимум 4 ребра.
5. Незамерзающие жидкости уступают обычной воде по теплоемкости, разница составляет примерно 15%. При использовании антифризов наращивайте теплообменную площадь батарей на 10% (увеличивайте количество секций радиаторов либо размеры панелей).

При расчете радиаторов отопления учитывайте простое правило: чем ниже температура воды в подающей линии, тем большая площадь теплообменной поверхности нужна для обогрева комнат. Правильно подбирайте котельное оборудование и монтируйте системы, чтобы не приходилось решать проблемы путем наращивания батарейных секций.

Выбор, расчёт мощности и количества секций алюминиевых радиаторов

Радиаторы отопления — один из важных элементов отопительной системы, их функция заключается в проведении тепла в жилые помещения, в том числе квартиры, коттеджи, дачи, офисные и промышленные территории. Теплоотдача отопительного радиатора зависит от таких показателей, как конвекция и излучение.

Если пространство более 20 кв.м., необходима установка дополнительного радиатора.

Тепловые характеристики алюминиевого радиатора отопления

Конвекция — это естественный самостоятельный перенос тепла, который свойственен жидкостям и газам при перемешивании, которое происходит при нагревании. Естественная конвекция малоэффективна, поэтому с целью повысить коэффициент теплоотдачи в современных системах отопления наиболее часто используют принудительную конвекцию. Осуществляется этот процесс с помощью циркуляционного насоса. Таким образом, воздушные массы, находящиеся в непосредственной близости к поверхности радиатора, нагреваются и поднимаются вверх, а на их место поступает холодный воздух. Именно так происходит конвекционное нагревание воздуха в отдельной комнате.

Излучение — это передача тепловой энергии инфракрасным излучением, которая осуществляется через воздух. Излучение характерно для нагревательных процессов, в том числе обогрев от огня (костер или камин), от спиральных электронагревателей, также и от поверхности радиатора отопления. Передача тепла при помощи излучения напрямую зависит от температуры нагрева самого отопительного прибора(батареи).

Алюминиевые радиаторы отопления — виды, рабочие характеристики, объем, мощность, теплоотдача

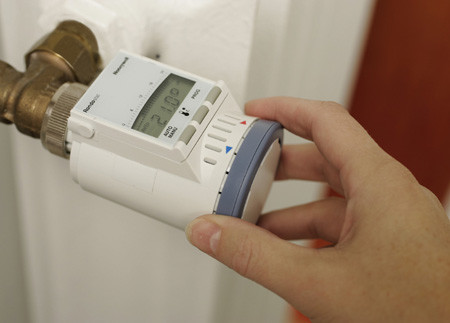

К алюминиевому радиатору можно установить терморегулятор и управлять тепловым потоком.

Алюминиевые радиаторы имеют 2 вида — радиаторы из первичного алюминия и вторичного, то есть первый вид изготавливается из чистого сырья, а второй вид переплавляется из вторичного сырья (лома, грязных сплавов). Естественно, батареи из чистого сплава стоят дороже, но они более надежные, качественные и имеют длительный срок службы.

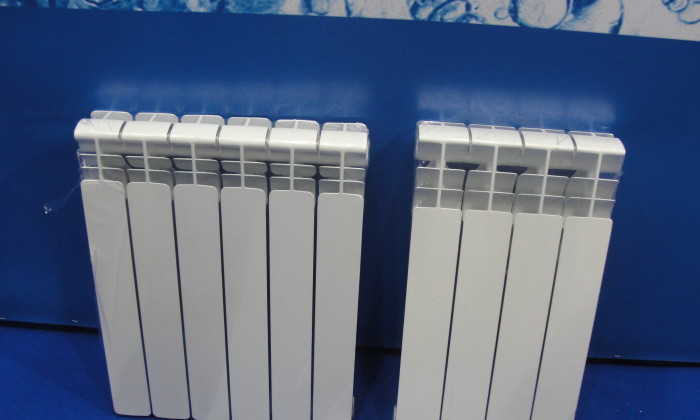

Алюминиевые радиаторы, независимо от фирм-производителей, имеют секционную структуру и 2 основных варианта конструкции — литые и экструзионные. В литых моделях каждая секция сделана отдельно, а экструзионные выполнены по технологии соединения 3-х частей, и вместо сварки отдельных секций используется склеивание или скручивание болтами.

Рабочие характеристики — это один важнейших критериев при выборе модели радиатора. К рабочим характеристикам относятся рабочее давление и мощность теплоотдачи отопительного прибора. Рабочее давление — показатель давления воды-теплоносителя, который выдерживает прибор без риска разрыва и повреждения. Современные производители указывают рабочее давление от 6 до 16 атм. Батареи с низким показателем давления могут быть использованы в системах отопления, где давление теплоносителя контролируется самим пользователем, и риск скачков давления сведен к нулю (частный дом, квартира, дача, коттедж). Чем выше показатель рабочего давления, тем надежнее и прочнее радиатор, так при установке радиатора в коммунальной системе отопления, где риск внезапного повышения давления (гидроудара) вполне ожидаем, лучше брать приборы с высоким показателем рабочего давления.

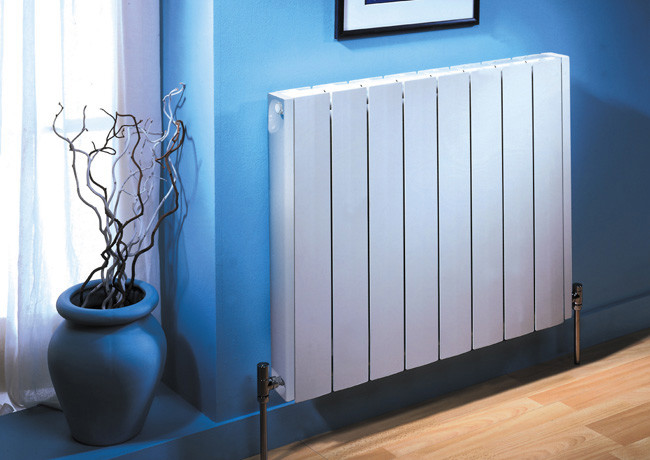

Примеры установки радиаторов

Теплоотдача характеризует количество тепла, которое может отдать одна секция радиатора. Секция алюминиевого радиатора имеет стандартный размер 110-140 мм в глубину, высоту 350-1000 мм, толщину стенки 2-3 мм, объем для теплоносителя 0,35-0,5 л, площадь нагревания 0,4-0,6 кв.м.;. Теплоотдачу алюминиевого радиатора на 50-60% составляет излучение, 40-50% конвекция.

Высокая теплоотдача такой батареи обеспечивается тем, что алюминий обладает высокой теплопроводностью, которая в 3 раза превышает показатели стали и чугуна, а также конструкцией радиатора.

Применение тонких поперечных ребер во внутренней части каждой секции призвана увеличить и без того высокие показатели теплоотдачи прибора в системе отопления. Такое устройство алюминиевой батареи позволяет увеличить теплоотдачу на 80%. Также преимуществом конструкции алюминиевых батарей являются широкие водные каналы, которые обеспечивают отличную и надежную теплопередачу, даже при теплоносителе низкого качества. Максимальная температура теплоносителя (воды внутри отопительной системы), которую выдерживают алюминиевые радиаторы, составляет 130°С.

Рассчитать мощность секции батареи

Расчет необходимой мощности радиатора.

Тепловая мощность одной секции алюминиевой батареи, объем которой 0,5 л, декларируется производителями на уровне до 180 Ватт, реально при температуре воды-теплоносителя 65-70°C она составляет не меньше 140 Ватт. Просматривая характеристики радиатора, потенциальные покупатели могут увидеть формулу теплоотдачи ∆t 70 °C — 160/200 Вт.

Обозначение ∆t представляет собой разность между средней температурой воздуха в помещении и усредненной температурой в отопительной системе. То есть для показателя ∆t 70°C будет применимы температура воздуха в помещении 20°C, а средняя температура в системе отопления должна составлять 100°C при подаче и 80°C в обратке, но такие цифры в реальности вряд ли возможны.

Поэтому при расчете теплоотдачи одной секции корректно брать показатель ∆t 50°C. Если взять среднюю секцию батареи, размер которой 100х600х80 мм, то она может обогреть около 1,5 кв.м. площади, что соответствует теплоотдаче 140-160 Ватт. При подборе необходимого количества секций для конкретной комнаты необходимо учитывать расположение и состояние стен данного помещения. Если это угловая комната или одна из стен по каким-то причинам сильно промерзает, то соответственно эти факты нужно учитывать.

Кроме того, рассчитать количество секций батареи со стандартными харктеристиками (объем, теплоотдача) можно по следующей формуле К = S*100/P, где К — число необходимых секций, S — площадь отапливаемого помещения, Р- мощность одной секции. Если брать среднюю мощность секции 150 Ватт и площадь комнаты 25 кв.м., то расчет будет выглядеть так 25х100/150. Получается, что для эффективного отопления комнаты в 25 кв.м., нужно 16 секций. По такой формуле можно рассчитать объем необходимого количества секций для помещения любой площади.
