СВП (система выравнивания плитки) — применяем своими руками

СВП (система выравнивания плитки) — применяем своими руками

Отделка основания всегда подразумевает ровную, без перепадов, укладку напольного покрытия. Особенно трудоемким считается монтаж керамической плитки. Мастер имеет дело с клеем, который может просесть или растечься в процессе. Уровень плитки приходится контролировать постоянно.

Такую «живую» укладку сопровождают специальные приспособления, дабы не ошибиться с расстоянием швов и уровнем. Ранее и по сей день мастера прибегают к пластмассовым крестикам. Они вставляются в шов между плитками и способствуют ровной линии стыков. Но технологии не стоят на месте.

Теперь есть возможность не только регулировать ширину шва, но и горизонтальность. СВП – система выравнивания плитки с помощью специального устройства-зажима. Этот вспомогательный инструмент более функциональный, если сравнивать его с пластмассовыми крестиками. Для того чтобы понять, как он работает, следует разобраться в его устройстве и преимуществах.

Что это такое?

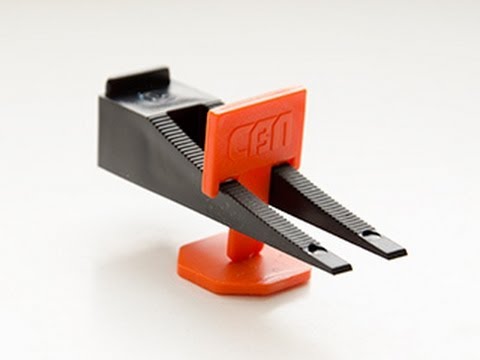

СВП представляет собой механизм, состоящий из двух частей: основа и зажим. Основа – это пластины с отверстием в верхней части и загнутым краем у основания. Этот загнутый край загоняется под плитку. В отверстие вставляется зажим.

Чаще прижимное устройство регулируется, мастер подгоняет его под необходимый уровень. Устройство позволяет клею распределиться согласно выставленному уровню. Иными словами, получается ровный пол, без перепадов. Необходимость в постоянной проверке горизонтальности отпадает.

Система выравнивания подразделяется на два типа:

  • Система выравнивания широкого потребления.
  • Профессиональная система выравнивания.

Первый тип подразумевает самый простой механизм выравнивания. Он применяется для основания с небольшими перепадами горизонтальности. Основание таким механизмов ровное. Они способны сгладить мелкие дефекты пола. Второй тип представляет собой более сложный механизм, состоящий из тех же элементов, но другой формы. Основа вогнута, она неровная, как в первом случае.

На первый взгляд может показаться, что система выравнивания плиток этого типа не так уж и помогает. Однако попробовав ее на деле, мастер сразу понимает разницу. Вставляя основу в швы, плитка приподнимается, но как только установлен зажим, они встают на свои места.

Клей распределяется под материалом в зависимости от выставленного уровня. Получается жесткая и ровная фиксация покрытия. В результате, сделать монтаж плитки своими руками становится проще простого.

Плюсы системы

  • Прежде всего, при использовании СВП механизмов получается ровная кладка материала. Пол выглядит так, как если бы его делал профессионал. Процесс монтажа значительно ускоряется, нет необходимости в постоянных замерах горизонтальности.
  • Использование устройства позволяет забыть о пластмассовых крестиках. Они не нужны, так как основа автоматически выставляет постоянную ширину шва.
  • Клеевая основа является живой и подвижной, она может просесть или наоборот сгруппироваться в процессе укладки и сушки. Использование механизма исключает эти неприятности. Клей распределяется равномерно.
  • В процессе эксплуатации напольное покрытие не просядет.
  • Зажимы надежно фиксируют плитки к основанию, у них нет шансов на сдвиг или смещение.

Недостатков у системы достаточно мало. Мастера утверждают, что механизм препятствует очистке швов. Некоторые на это просто не обращают внимания. Тем, кто впервые сталкивается с СВП устройством, придется немного повозиться с установкой на первых порах.

Однако уже после пары квадратных метров укладки навык приходит, и хозяин понимает тонкости механизмов. Можно сказать, что установка основ и клиньев в плитки занимает больше времени, нежели чем использование пластмассовых крестиков. Но этот недостаток можно оправдать конечным результатом – ровный, без перепадов пол.

Мастерская укладка своими руками становится возможной даже для новичка. К недостаткам можно отнести и стоимость СВП механизмов. Но это скорее относится к профессиональным системам выравнивания.

Применение системы

Пользоваться зажимами проще простого. Сам процесс укладки плитки ничем не отличается от обычного, стандартного.

Работы сводятся к следующему:

  1. Разведите смесь клея согласно инструкции на упаковке.
  2. Наносим клеевой состав на основание с помощью зубчатого шпателя.
  3. Устанавливаем плитку.
  4. С каждой стороны плитки вставляются два клинка системы. Отступ от краев примерно пять сантиметров. В результате плитка будет окружена восемью клинками.
  5. Устанавливаем соседнюю плитку, плотно подгоняя ее к клинышку. По сторонам фиксируем следующую партию клиньев. В местах соединения в пазы основ механизма вставляются зажимы. Следите за тем, чтобы они плотно прилегали к плитке.
  6. Таким образом выкладывается весь материал.
  7. По завершении работ, после полного высыхания клея, клинья сбиваются киянкой. Зажимы же можно использовать в следующий раз. При сбивании клинышков их нижняя часть остается в швах. Многие убирают устройства, просто сбивая их ногами.

Монтаж напольного керамического покрытия упрощается при использовании СВП системы. Особенно они рекомендуются к применению начинающим плиточникам. В результате шансы на ошибку исключаются. Выложить ровный пол самостоятельно более чем возможно.

Многие умельцы, вдохновившись системой по выравниванию керамики, незамедлительно предложили самодельный вариант. Он предназначен для тех, кто по каким-то причинам не может себе позволить приобрести готовый комплект.

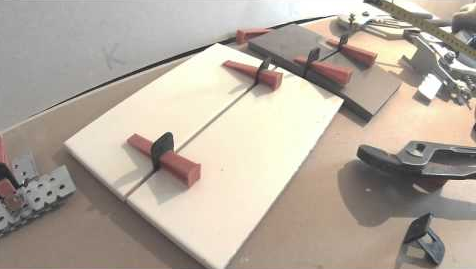

Самодельный зажим

Изготавливается он достаточно просто. Для этого используется алюминиевая проволока. Из материала делается прямоугольник. На сгибах рекомендуется чуть подрезать проволоку, дабы легко ее согнуть согласно размерам. Обычно делают фигуру 1,5х0,9 см.

Прикусывают ее у основания для того, чтобы в дальнейшем клин легко убрался после высыхания клея. В качестве опоры у основания используют небольшую металлическую полоску или любой другой материал. Размер полоски небольшой. Посмотрите сколько примерно сантиметров необходимо для того, чтобы основа захватила края обеих плиток.

Сверху проволока скручивается, замыкая прямоугольную форму. Зажимом может выступать клинышек от плиток. Его можно дополнить любой прокладкой из дерева, чтобы зажим не гулял и надежно фиксировал плитку.

Можно зажим сразу соорудить из древесных остатков. Эта простая СВП система займет немного времени на изготовление. Однако она нисколько не уступает в эффективности готовому зажиму.

Любая СВП система выравнивания помогает хозяину выложить идеально ровную поверхность из плиточного материала или керамогранита. Самый простой тип зажимов рассчитан на плитку толщиной от 3 до 20 мм. Простота их использования позволяет быстро и без проблем выложить керамические изделия.

Рекомендуется применение системы тем, кто берется за самостоятельную укладку впервые. В результате новичок сможет вполне мастерски справиться с поставленной задачей. Если нет возможности приобрести готовое изделие, всегда можно прибегнуть к самодельному варианту изделия. Инновации решили проблему монтажа упрямого напольного покрытия.

СВП (система выравнивания плитки)

Чтобы ровно и красиво уложить кафельную облицовку, совсем не обязательно быть высокопрофессиональным мастером. Достаточно воспользоваться специальной системой выравнивания плитки (СВП). С помощью этого инструмента процесс подгонки и равнения кафеля по уровню превращается из чего-то сложного для новичка в самую простейшую операцию. При этом использовать его можно при укладке керамического покрытия и на полу, и на стене.

Содержание

Преимущества

Система выравнивания плитки состоит из подставки-зажима и клина (либо лепестка). Первая деталь после укладки кафеля или керамогранита частично остается под облицовкой, а вторая является многоразовой. Чтобы использовать по назначению это приспособление, особыми навыками обладать не требуется. Но зато плиточная поверхность в итоге получается идеально ровной.

Среди достоинств применения СВП числятся:

  • отсутствие смещений и перекосов между отдельными плитками;
  • простота получение ровной поверхности;
  • ускорение процесса выравнивания керамической или каменной облицовки;
  • снижение риска просадки кафеля с одного из углов при высыхании плиточного клея.

Из недостатков системы автоматического выравнивания плитки следует упомянуть затраты денег на покупку расходных устройств и времени на их установку. При этом работать по подобной технологии подгонки кафеля рекомендуется только при температурах от +10 0С и выше.

Использование СВП позволит значительно ускорить процесс облицовки

И надо помнить, что часть используемого при монтаже пластикового зажима остается в шве, усложняя его чистку перед затиркой. В остальном СВП – это предельно простой в применении инструмент. Укладывать с его помощью плитку легче легкого.

Межкомнатная или входная дверь в частный дом, и даже отлив оконный, в установке гораздо более сложны.

Принцип работы фиксаторов

Сравнение отечественных и зарубежных систем

В магазинах системы выравнивания плитки встречаются выпущенные как в России, так и импортные. Особой разницы между этими приспособлениями для укладки кафеля нет. Все они работают по общему принципу – под облицовку снизу заводится небольшая подставка с выводом в шов захвата, к которому сверху прикручивается либо приставляется фиксатор.

В результате такого скрепления расположенные рядом плитки сверху и снизу стягиваются на одном уровне, формируя ровную единую поверхность без перекосов. Между собой системы от разных производителей различаются лишь в конструкции верхнего фиксатора. Он либо забивается клином с применением молотка, либо притягивается с помощью резьбы вручную или ключом.

Импортные устройства для выравнивания плитки стоят значительно дороже и зачастую требуют специальных кусачек. Отечественные аналоги более дешевы и просты конструктивно. При этом по качеству пластика первые обычно выигрывают у вторых. Однако для самостоятельно использования чаще всего СВП берется под разовую работу. И вряд ли здесь стоит платить лишнее, на один раз сделанного в России варианта хватит с избытком.

Импортные и отечественные СВП

Инструкция по использованию СВП

Технология работы с рассматриваемой системой выравнивания следующая:

  1. На клей кладется первая плитка и тщательно выравнивается уровнем.
  2. По ее краям на удалении 5–7 см от угла ставятся нижние подставки с заводом под низ кафеля и по паре штук на одну сторону.
  3. Рядом кладется следующая плитка.
  4. В выступающий зажим вставляется клин либо на нем затягивается резьбовой лепесток.
  5. Операция повторяется последовательно с остальными элементами облицовки.

После наклейки всего кафеля на полу или стене должна получиться поверхность, где в углах плиток на пересечение швов стоит по четыре выравнивающих устройства. В таком виде облицовка остается до полного высыхания клея минимум на сутки. Потом фиксаторы снимаются. При этом выглядывающие сверху одноразовые пластиковые зажимы отрываются от своего основания, которое остается в шве.

Как работает СВП

Расход, стоимость

Верхний элемент системы выравнивания плитки можно использовать повторно. А вот нижняя часть – это расходный материал. Требуемое для конкретной поверхности количество таких одноразовых зажимов зависит от размеров используемого кафеля. Чем он меньше, тем расход вставок будет больше. Причем в отдельных случаях эти клипсы придется ставить не по две на сторону, а по три.

Продаются клинья (лепестки) и зажимы-вставки по раздельности обычно упаковками по 100 штук. Первые за такой стоштучный комплект обойдутся приблизительно в 250–300 рублей, а вторые в 150–200 рублей. В итоге общие затраты, например, на пол 20 м2 выйдут в переделах тысячи. Стоит ли экономить на подобных приспособлениях для выравнивания – решать каждому мастеру придется самому.

Читайте также:  Что лучше выбрать плитку или панели для ванной?

Как пользоваться СВП

Самодельные варианты

Если тратить деньги на заводские изделия не хочется, то выравнивающие устройства можно изготовить самостоятельно. Верхние фиксаторы делаются из обычных деревяшек или наломанных кусочков ДВП. А вставляемый в шов зажим исполняется из тонкой алюминиевой проволоки и металлических пластинок для упора. Только ножки такой клипсы надо будет заранее надкусить кусачками, чтобы потом ее без проблем получилось сломать и вынуть из стыка между плиток.

Инструкция по применению СВП

Заключение

Если основание имеет неровности, то без СВП укладка плитки на него может превратиться в серьезную проблему. Это конечно не газобетонные блоки или брус в стены коттеджа складывать, но выравнивать кафель все же надо. А использование рассматриваемой системы сильно упрощает плиточные работы. Она стоит определенные деньги, но ровная и эстетичная поверхность плитной облицовки заведомо дороже. Если опыт есть, то можно обойтись и без подобных вспомогательных устройств. Но для новичков они точно станут существенным подспорьем.

Смотрите также видео, как использовать СВП:

Система выравнивания плитки (СВП): инновационная технология укладки

СВП – это инновационная схема выравнивания плиток при укладке на стены и пол. К нам она пришла с запада, где её уже успешно используют долгое время. Она подходит для укладки керамической плитки и керамогранита толщиной от 3 до 20 мм (в зависимости от производителя).

Быстрая навигация по статье

Преимущества использования

  • Главное преимущество использование системы – автоматическое выравнивание двух смежных элементов по одному уровню, поэтому между ними не будет перепадов высот. Горизонтальная плоскость получается идеально ровной.
  • При усадке плиточного клея при высыхании облицовку не поведет.
  • Зазоры получаются равномерными. В некоторых случаях дополнительно нужно использовать пластиковые крестики.
  • Значительно упрощается скорость укладки и даже у неопытного плиточника получается профессиональный результат. Но прямые руки все-таки иметь нужно.

Использовать СВП не рекомендуется при температуре ниже +10 градусов.

На фото вы можете видеть, что происходит с клеем при использовании СВП. При прижимании не образуются пустоты. Для наглядности используется прозрачная стеклянная плитка.

Сравнение отечественных и зарубежных аналогов

Отечественная система выравнивания состоит из двух элементов: клин и зажим. Клинья можно использовать многократно, а зажимы – это расходный материал, так как после укладки их часть останется внутри шва.

Иностранные варианты сложнее – для их монтажа и удаления требуются специальные щипцы. Зажимы сделаны другим образом, иногда это такие же клинья, иногда гибкие лепестки.

На своём опыте я опробовал испанскую систему выравнивания плитки Rubi Tile Level и отечественную СВП. У каждой из них есть свои плюсы и минусы, о которых ниже.

Также подобные приспособления имеются у Raimondi (называется levelling system).

  • Качественный пластик, сделано хорошо. Позиционируют систему как отдельную технологию укладки;
  • Продуманная конструкция опорной площадки, гибкие лепестки позволяют надежно фиксировать плитку толщиной от 3 до 20 мм;
  • Нейлоновые стяжки по инструкции нужно на 30 минут замачивать в воде перед использованием. Это увеличивает их прочность на разрыв. После высыхания они легко снимаются клещами;
  • Удобная конструкция ослабления стяжки, почти всегда рвётся в нужном месте;
  • Толщина стяжки 0,8 мм, это позволяет делать тонкие швы и регулировать их крестиками.

  • Фиксаторы крепятся ненадежно, если попадает клей – они перестают держать;
  • Слабое усилие прижима. Если попытаться сделать его больше – стяжки легко порвать;
  • Трудно продолжать работу после ночного перерыва. Если сразу вставить стяжки, они за ночь высыхают и легко обрываются. Вставить их в подсохший клей тоже трудно, так как площадка большая. Нужно будет долго колупать шпателем или отверткой;
  • Многоразовых колпачков хватит только на 5-7 раз;
  • Высокая цена.
  • Прочная и простая конструкция. Клинья надежнее, чем колпаки, а также сами по себе полезны при плиточных работах;
  • Хорошая фиксация, стяжки не рвутся;
  • Стяжки не нужно замачивать, опорные площадки маленькие. Поэтому легко продолжить работу после ночного перерыва: можно их ставить сразу или легко сделать маленькое углубление под шляпку.

  • Средненькое качество изготовления;
  • Для удаления стяжек их необходимо ударить киянкой или просто пнуть ногой. Но если удар идёт под углом к шву, или там забился клей, она порвётся не в нужном месте.

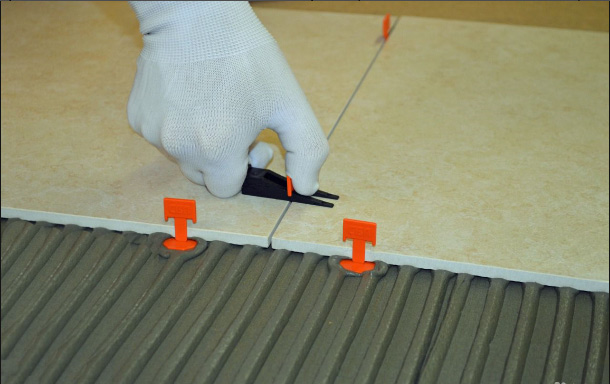

Инструкция по использованию

  • Размешайте и нанесите плиточный клей согласно инструкции на упаковке (консистенция должна быть не слишком густой или жидкой).
  • Уложите плитку на клей и выровняйте её по уровню.
  • С каждой стороны плитки установите по 2 зажима, с отступом от угла 5 см. Сэкономить и установить 1 зажим на 4 угла не получится. Но иногда можно поставить 1 зажим на 2 смежных плитки.

Вставьте клин в зажим таким образом, чтобы он плотно прилегал к поверхности обеих плиток. За счет этого перепад между краями нивелируется.

Когда клей полностью высохнет, нужно удалить клинья и верхнюю часть зажима. Это делается легким ударом резиновой киянкой. Нижняя часть зажима останется внутри.

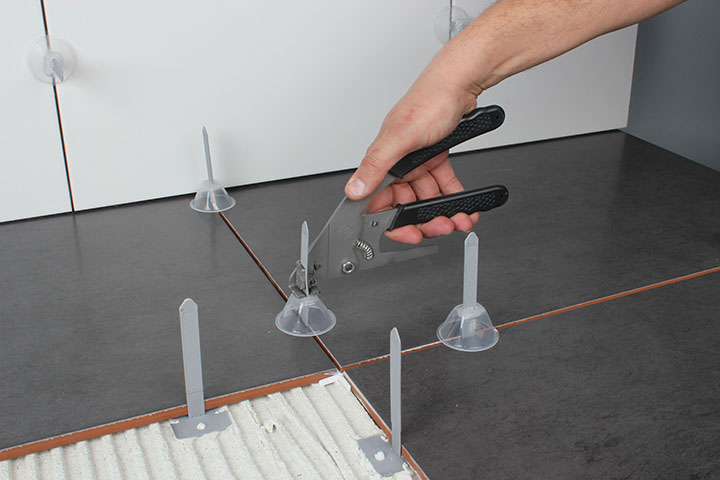

У Rubi инструкция немного отличается (см. фото):

Инструкция Rubi Tile Level

Расход

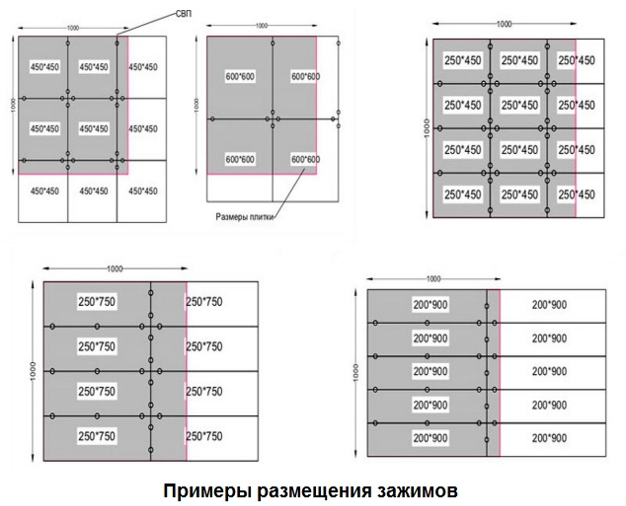

В таблице указан ориентировочный расход системы выравнивания плитки в зависимости от размеров (количество зажимов на квадратный метр):

Размеры, мм12001000900800600500450400330300250200150100
12006
100078
900687
8007989
60081091011
500101211121316
45011131214151820
4001315141617202225
330151817192024273037
30017201921222730334044
25017201820202427303640
20021222225253033374550
15028333033334044506167
100425044505060677591100

Стоимость

В обычных строительных магазинах СВП найти трудно, но её можно приобрести через интернет. Набор из 250 клиньев и 250 зажимов стоит примерно 1000 рублей.

В итоге стоимость использования системы выравнивания выходит от 24 до 400 рублей за квадратный метр. Если покупать их партиями по 500 штук, можно снизить цену до 20-334 рублей.

Полный набор у Rubi (щипцы, 100 одноразовых хомутов и 100 многоразовых колпаков) стоит более 3 800 рублей.

Самодельный вариант


Для тех, кому жалко отдавать более 1000 рублей, можно попробовать легко реализовать подобную систему выравнивания плитки самостоятельно. За 30 минут можно запросто сделать 170 самодельных зажимов.

  • Удобнее всего делать такое приспособление из алюминиевой проволоки 1,7 мм. Она легко и быстро скручивается, и также легко отрывается.
  • Для упрощения надлома слегка надкусите проволоку кусачками в нужных точках.

Чтобы случайно не переломить проволоку кусачками, в качестве ограничителя используется ДВП

Очевидно, что использовать СВП выгодно по цене и времени только с крупноформатной плиткой.

Стоит ли заморачиваться искать и переплачивать за систему выравнивания плитки? Для профессиональных плиточников – нет, но для людей без опыта СВП может сильно упростить процесс укладки и улучшить результат. Но стоит ли тратить такие деньги ради укладки 5-20 квадратов, каждый решит сам.

Делитесь своими мнениями и результатами в комментариях.

  1. Выбираем крестики для укладки плитки: виды и особенности
  2. Технология укладки плитки на пол и стены с примерами
  3. Укладка плитки своими руками: технология облицовочных работ

Система СВП выравнивания плитки – как ею пользоваться, в чём преимущества и есть ли недостатки

Система СВП выравнивания плитки является на сегодняшний день одним из наиболее обсуждаемых в околостроительном мире приспособлений. Одни превозносят это новшество до небес, утверждая, что сделать качественное покрытие с его применением сможет даже ничего не понимающий в плиточном деле новичок, другие относятся откровенно скептически. А правда – она, как всегда, лежит где-то посередине.

О том, в чём плюсы и минусы СВП, насколько с их использованием совершенствуется облицовочная технология — с видео в этой статье в качестве наглядного пособия, попробуем разобраться и мы.

Что такое СВП?

СВП – система укладки плитки, которая позволяет довести облицовываемую плоскость до совершенства. Во всяком случае, стремления у разработчиков данных систем именно таковы.

Примечание: Любой строитель знает, что главным критерием получения качественной облицовки является подготовительная стяжка — чем она лучше выведена, тем легче будет класть плитку.

  • Однако есть ещё и такой нюанс, как неровность самой плитки. Чем крупнее формат, тем сложнее бывает её нивелировать. Вот для этого и существуют системы выравнивания – чтобы можно было вывести в единую плоскость плиток с нестандартными параметрами.
  • Например — когда их ширина намного меньше длины. При сушке и обжиге такую плитку чаще ведёт, и она имеет как едва заметные, так порой и значительные отклонения от правильной геометрии.
  • А ещё, в процессе монтажа, по причине усадки цементного клея, плитки могут изменять заданное им первоначально положение. И нередко получается сюрприз: вчера было всё ровно, а наутро обнаруживаются дефекты, которые достаточно сложно исправить по причине затвердевания клеевой основы.

СВП система для плитки

Если монтируется дорогущая импортная плитка, становится вдвойне обидно при красивой фактуре получить некрасивую поверхность.

Когда без системы не обойтись

С использованием СВП укладка плитки действительно становится проще, так как до затвердевания клея плитки надёжно фиксируются в определённом положении.

Внимание: Заметим сразу: это совсем не значит, что имеющийся на полу или стене бугор вы сможете легко обойти, благодаря системе выравнивания. Традиционные крестики и подавно не решат эту задачу, но им простительно – у них в десять раз ниже цена.

Не экономьте на подготовительных работах, иначе СВП для плитки вам не поможет

Как всегда при обсуждении нового материала всё упирается в деньги, ведь никому не интересно нести дополнительные затраты. Так и в случае с этими фиксаторами.

  • Заказчик вряд ли поверит, что грамотный плиточник не сможет обойтись крестиками (а как же раньше работали?).
  • Мастеру покупать за свои кровные клинья СВП для укладки плитки, чтобы потом включить их в расценку, тоже не выгодно.
  • Больше платить за работу тоже никто не станет. А математика такова, что даже с учётом многократной оборачиваемости клинышков, СВП получается дороже крестиков, ведь зажимы-то всё равно одноразовые!

Система выравнивания плитки своими руками — СВП

Примечание: При больших объёмах работ для затяжки клинышков требуется ещё и специальный инструмент. Без него затягиваются сроки выполнения работ — но это тоже спорно, так как потом приходится тратить время на удаление клиньев и сбивание зажимов.

Подводные камни, о которых нужно знать

Если укладку плитки вы решили сделать своей профессией, со временем вы, конечно, набьёте руку, и будете затрачивать меньше времени. Но у новичка качественно, да ещё и быстро точно не получится. Тем более, что в процессе работы сталкиваешься с множеством сюрпризов.

Швы нужно сразу же освобождать от клея

  • Например, вы поймёте, что нужно следить, чтобы швы между плитками не заполнялись клеем. Иначе зажимы намертво приклеиваются, и их приходится выпиливать.
  • Или такой момент. Как гласит инструкция производителей, клинья снимаются только через 48 часов. То есть, помыть плитку сразу не получится, а через два дня клей застывает так хорошо, что на его отмывание требуется не меньше времени, чем на монтаж. Хотя на фото, рекламирующих выравнивающие системы, всё выглядит красиво, и плиточник в белых перчатках.

Не всё так просто, как хотелось бы, но зато отличный результат

  • И ещё один минус. При использовании СВП, укладка плитки осуществляется со швами толщиной минимум 3 мм, меньше не получится. Поэтому и расход клея по сравнению с обычным монтажом увеличивается. Иногда даже приходится производить двойное намазывание плитки клеем, что упрощает коррекцию плитки, и не приводит при этом к отрыву клеевого слоя от базового основания.

Совет: Идти на дополнительные расходы имеет смысл только при монтаже крупной плитки, так как свести в одну точку края четырёх элементов облицовки в таком случае очень нелегко, даже когда основание хорошо выровнено.

Кстати, существуют и такие системы, где не только клинья, но и застёжки многоразовые, так как сделаны из металла. При их использовании сначала моется плитка, СВП устанавливается после. Застёжка снимается не через двое суток, а на следующий день, что даёт возможность почистить швы и саму плитку до полного затвердевания клея.

Варианты систем для выравнивания

Итак, мы обсудили целесообразность выравнивания плиток с помощью специальных систем, и пришли к выводу, что для плитки большого формата их применение обязательно. Теперь давайте разбираться в вариациях.

В русской транскрипции системы выравнивания плитки именуются аббревиатурой СВП, в английской – DLS.

В основном они состоят из двух деталей:

  1. Нижняя застёжка (зажим), которая устанавливается в швах двух стыкуемых плиток;
  2. Верхний клинышек (колпачок или винт), с помощью которого застёжка фиксирует две плитки на одном уровне.

Комплектом СВП считается количество деталей, необходимое для совмещения контуров четырёх или двух плиток, имеющих одинаковую толщину. Совокупность таких комплектов и обеспечивает выведение облицовки в единую плоскость.

Конструктив и оборачиваемость

Системы нивелирования плиточных покрытий несколько отличаются по конструктиву деталей и количеству циклов использования. Есть четыре основных вида.

Системы разные – смысл использования один

Конструктив элементовОтличительные особенности
Клин с зазубринами на скосе

Вариант с клином

Это наиболее популярная система, применяемая для укладки плитки толщиной не более 12 мм. В ней две парных детали: зажим одноразового использования и клин с многоразовой оборачиваемостью.

Зажим представляет собой стержень на плоском основании снизу и небольшим плоским оголовком с отверстием или боковыми выемками для клина.

Между вертикальной частью и основанием имеется небольшой надрез, который позволяет легко сбить стержень резиновым молотком при удалении креплений.

Клин устанавливается вручную и может затягиваться как специальными клещами, так и, при небольших объёмах, своими руками.

Колпачок с зазубринами на стойке

Вариант с колпачком

Здесь конструктив деталей несколько иной. Их тоже две: зубчатый стержень на плоском основании и зажимной колпачок с замком.

Такое устройство позволяет монтировать уже более толстые керамические и керамогранитные плиты, толщиной до 2,5 см. Замковые колпачки тоже многоразовые, но затягивать их можно только с помощью инструмента.

С винтовым натяжителем

Это системы многоразового использования, которые выполнены не из пластика, а из металла. Есть варианты с ручной подтяжкой гайки, но некоторые модели натягиваются посредством вращения шпильки отвёрткой.
С защёлкой-натяжителем

Если все предыдущие системы состоят из двух элементов, то это единственный вариант, в котором нивелирование плиток осуществляется с помощью одной цельной детали. Сверху статической части имеется подвижная защёлка, посредством которой и осуществляется корректировка положения плитки.

На заметку: Вариант с наиболее низкой ценой, идеально подходит для тех, кто в плиточном деле является новичком.

Несколько советов по применению СВП

Так как клиновая система наиболее популярна у нас, мы будем говорить про выравнивание плитки СВП именно этой конструкции.

СВП НОВА — система выравнивания плитки клинового типа

  • Очень важно в точности соблюдать инструкцию производителя по замешиванию клея. В зависимости от основания, клей может применяться разного типа: по стяжке – на цементной основе, по деревянному основанию – двухкомпонентный полиуретановый. Но в любом случае, правильная консистенция – залог успешной работы.
  • Для нанесения клея потребуются шпатели: широкий, с гладким полотном, которым смесь распределяется по поверхности; гребёнка с прямоугольными зубцами 8 мм, с помощью которой удаляются её излишки; узкий – для зачистки от раствора швов.
  • При работе с СВП-системой, клей наносится в два слоя – и на основание, и на плитку. Минимальная толщина клея 3 мм, максимальная – 7 мм.
  • Суть нивелирования достаточно проста. Первый элемент облицовки укладывают на основание, под него со всех сторон заводятся опорные части зажима СВП. Рядом кладут соседнюю плитку, стыкуют её с первой и с помощью расклинивания выводят их в единую плоскость.

Примечание: Контролируют правильность положения облицовочной керамики строительным уровнем, добиваясь максимально точного выведения горизонтали или вертикали. Перепады краёв плиток по высоте недопустимы.

Количество креплений, необходимых для качественной фиксации плитки, зависит от формата. Квадратные изделия крепят только по углам. Для прямоугольной плитки — особенно когда один параметр сильно превышает другой, требуются дополнительные фиксаторы в середине длинной стороны.

Более подробно об этой работе вы узнаете, посмотрев видео: «СВП для выравнивания плитки».

Система выравнивания плитки.

СВП это ,что – революция в укладке плитки или очередной развод.

Под словом развод я понимаю не 100% развод на деньги, а замаскированный. Как новый товар, под который пытаются придумать потребность. И на этом делать бизнес.

Система СВП в действии

Главный вопрос – кто за это будет платить.

На один квадрат плитки размером 300 х 300 мм нужно около 37 гр дополнительных затрат (самого дешевого варианта СВП). Это без покупки инструмента для зажима клинышков и с учетом двукратной оборачиваемости клинышков (возможно она будет и больше).

Заказчику такие затраты ни к чему. Сказки, что так лучше выравнивается плитка его не впечатляют. Не можешь ровно ложить плитку – есть много желающих и умеющих это делать. Покупать для плиточника- накладно. 5$ на квадратный метр – иногда может составить половину расценки на эти работы.

Есть и другие цены на SVP :

цена комплекта SVP

Расход СВП на ванную комнату

Таблица расхода клиньев и основ на метр квадратный в зависимости от размера плитки

1. Первый спорный вопрос по системе. Если стяжка с горбом посредине. Система все равно выровняет. Сомневаюсь. Мелкоразмерную плитку еще можно будет положить более менее пристойно. Крупноразмерную – никогда. У плитки, при укладке, есть такое свойство – при нажимании на один край, второй поднимается. И так может продолжаться бесконечно. Что было бы с облицовкой на полу в видео ниже, если бы мастер не убрал лишний клей под плиткой (скорей всего на том месте горб), а выровнял при помощи СВП?

– Плиточник этот горб клиньями плавно растянул бы на 4-6 плиток.

2. Увеличивается скорость (это устройство по другому еще называют – система быстрого выравнивания плитки) . В чем увеличение скорости. – На установку затяжек и клиньев требуется дополнительное время. На удаление стяжек и сбор клиньев требуется время. Пускай это минута, пол – минуты. Но минуты складываются в часы.

Как происходит по времени реально установка , а не в рекламных роликах можно понять из видео. Я, согласен, что со временем рука набьется и все пойдет быстрее.

Еще одна деталь в ролике. Ребята шпатель не моют. Зубья забиты клеем. На подготовку клеевой поверхности уходит много лишнего времени. Простая привычка – мыть инструмент могла бы дать им каждый день 30-40 минут экономии по времени.

3. При этой системе нет возможности мыть плитку в день укладки. Особенно в районе застежек. Судя по циферблату на ролике, снимать клинья можно через двое суток. Клей летом в швах за это время застынет хорошо. Очистка застывшего клея составляет по времени почти столько времени, как и укладка плитки.

Клей под клиньями системы СВП.

Что дает очистка плиточных швов, в день укладки, можно понять по моему видеоролику. Это простое действие экономит при заполнении швов 50% времени.

4. Установка СВП не позволяет сделать швы меньше 3 мм. Это происходит потому, что плитка имеет расширение от лицевой части (покрытой глазурью или без) к тыльной. У некоторых плиток это расширение значительное. Шов 3 мм – это нормальный шов, но не везде подходит. Чтобы получился шов 1-2 мм с установкой клиньев, приходится спиливать болгаркой расширения в месте их установки:

Толщина шва в СВП.

Возможно по этой причине плитка разъезжается, при затягивании клином:

На многих буржуйских роликах по схожим системам, показан двойной способ намазки плитки. Это справедливо. При такой толщине клея возможна коррекция плитки с помощью клиньев на большом слое клея. Еще, двойное нанесение клея дает гарантию, что при подъеме плитки во время коррекции клином, не произойдет отрыв от клея.

Но двойная намазка не ускоряет укладку плитки и не всегда необходима.

Намазывание плитки при использовании СВП.

Единственно где такая система оправдана, так это при большом формате плитки, – более 60 см по какой либо из сторон. При таком размере, трудно добиться ровного схождения четырех плиток, даже на относительно ровной стяжке. Но с такой плиткой ( особенно на теплых полах, где используют клей повышенной адгезии) возникают другие проблемы. Возможно это проблемы качества самих пластмассовых застежек:

Возможно многих выше перечисленных недостатков лишена система СВП в следующем ролике.Там одноразовые пластмассовые застежки заменены металлическими, многоразовыми. Они не рвутся, ест возможность сперва помыть плитку, а затем вставить застежку и прищепку. Удаляя застежку на второй день можно дополнительно прочистить шов:

Еще одно мнение о системе выравнивания плитки с помощью клиньев в видеоролике.

И еще одна деталь по клиньям для СВП:

На YouTube открылось обсуждение этой темы с новой силой.

Обсуждение СВП на Ютубе.

В ролике ниже ребята укладывают плитку 502 х 502 мм на толстый слой клея, без СВП и не парятся, что ее на следующий день поведет. Таких примеров много.

Чтобы быть до конца честным – одно видео о ребятах, которые в восторге от новой системы выравнивания плитки.

И наиболее компетентные комментарии по этому видео:

И еще один ролик. Я в восторге, как там используют систему СВП. Применение на плитке такого формата 100% оправдано. Плитка зеркальная и без скоса. Малейший перепад становится заметным:

Интересна идея объединять с помощью СВП на стеллаже несколько плиток в одну конструкцию. А потом укладывать ее уже на клей:

Ответы на вопросы в письмах и скайпе:

1. Чем можно заменить систему выравнивания плитки?

На ровной поверхности система выравнивания плитки не нужна. Вопрос должен стоять – как добиться ровной плоскости.

Дорогие импортные нивелир массы дают ровную поверхность на полу. Можно выровнять не совсем “убитую” стяжку клеем с помощью большого клина.

25 комментариев

Ну да конечно купить и залить невелир дешевле и быстрее)), это где-то 50гр. на метр работа с материалом. Нормальный клин ходит от 10 циклов и больше. Мой плиточник ложил плитку хорошо вечером уровень на швах был идеальный, но утром плитка подсаживалась, и половину снимать приходилось и перекладывать, но это тоже ведь мелочи. С этой системой укладка проходила 1 раз и навсегда без перекладок, где были жуткие потери времени и клея. Система если что снимается на следующий день. Все это индивидуально, для кого лазерный уровень надо, а кто считает, что лучше отвеса нечего нет. Если надо улучшить качество это система подойдет в 90% случаев, расходников на плитке 40 на 40 расход на 12 гр. Плитку размером более 50см по любой из сторон ложить без системы лично я точно не буду.

На толстом слое у плитки часто возникают проблемы. Небольшой ролик о влиянии увеличенного слоя клея при укладке керамической плитки есть у Николая Божефатова
http://youtu.be/QsfXC2MiFTk?list=UUfnG-pWtS-lnlMhjyCk6g-Q

Система очень помогает и экономит время при укладке плитки, особенно широкоформатной. Заказывал систему в интернете, тк у нас в городе нигде не купишь, из двух деталей желтый клин и синий зажим, качественный пластик, доставили быстро. Система очень проста и удобна в работе!Увеличивает скорость укладки плитки минимум раза в 3 , качество при этом лучше чем с использованием всяких уровней и правил с использованием свп правило или уровни не используются вообще!

Если кто не понял пользы от СВП или не видит , что она дает – тому эта система не нужна.

19 декабря, 2019

Свп ломает края плитки при удалении

31 декабря, 2019

Это зависит,скорее всего,от качества СВП и самой плитки.У меня не было такого случая.Хотя, теоретически, возможно.

7 лет укладываю плитку из них уже более года только СВП! Результат идеальный, удаляются зажимы на следующий день и скорость укладки с улучшенным качеством увеличивается в разы. Все недостатки, что описаны выше- бред сивого шабашника, не иначе.

Я же не только свой бред высказал. Я собрал бред других мастеров. Вот еще один:

ИСТИНА НЕ ОБЯЗАТЕЛЬНО ТО, ЧТО ТЫ СКАЗАЛ.НАУЧИСЬ СЛЫШАТЬ ДРУГИХ.

СВП (система выравнивания плитки) — применяем своими руками

Отделка основания всегда подразумевает ровную, без перепадов, укладку напольного покрытия. Особенно трудоемким считается монтаж керамической плитки. Мастер имеет дело с клеем, который может просесть или растечься в процессе. Уровень плитки приходится контролировать постоянно.

Такую «живую» укладку сопровождают специальные приспособления, дабы не ошибиться с расстоянием швов и уровнем. Ранее и по сей день мастера прибегают к пластмассовым крестикам. Они вставляются в шов между плитками и способствуют ровной линии стыков. Но технологии не стоят на месте.

Теперь есть возможность не только регулировать ширину шва, но и горизонтальность. СВП – система выравнивания плитки с помощью специального устройства-зажима. Этот вспомогательный инструмент более функциональный, если сравнивать его с пластмассовыми крестиками. Для того чтобы понять, как он работает, следует разобраться в его устройстве и преимуществах.

Что это такое?

СВП представляет собой механизм, состоящий из двух частей: основа и зажим. Основа – это пластины с отверстием в верхней части и загнутым краем у основания. Этот загнутый край загоняется под плитку. В отверстие вставляется зажим.

Чаще прижимное устройство регулируется, мастер подгоняет его под необходимый уровень. Устройство позволяет клею распределиться согласно выставленному уровню. Иными словами, получается ровный пол, без перепадов. Необходимость в постоянной проверке горизонтальности отпадает.

Система выравнивания подразделяется на два типа:

  • Система выравнивания широкого потребления.
  • Профессиональная система выравнивания.

Первый тип подразумевает самый простой механизм выравнивания. Он применяется для основания с небольшими перепадами горизонтальности. Основание таким механизмов ровное. Они способны сгладить мелкие дефекты пола. Второй тип представляет собой более сложный механизм, состоящий из тех же элементов, но другой формы. Основа вогнута, она неровная, как в первом случае.

На первый взгляд может показаться, что система выравнивания плиток этого типа не так уж и помогает. Однако попробовав ее на деле, мастер сразу понимает разницу. Вставляя основу в швы, плитка приподнимается, но как только установлен зажим, они встают на свои места.

Клей распределяется под материалом в зависимости от выставленного уровня. Получается жесткая и ровная фиксация покрытия. В результате, сделать монтаж плитки своими руками становится проще простого.

Плюсы системы

  • Прежде всего, при использовании СВП механизмов получается ровная кладка материала. Пол выглядит так, как если бы его делал профессионал. Процесс монтажа значительно ускоряется, нет необходимости в постоянных замерах горизонтальности.
  • Использование устройства позволяет забыть о пластмассовых крестиках. Они не нужны, так как основа автоматически выставляет постоянную ширину шва.
  • Клеевая основа является живой и подвижной, она может просесть или наоборот сгруппироваться в процессе укладки и сушки. Использование механизма исключает эти неприятности. Клей распределяется равномерно.
  • В процессе эксплуатации напольное покрытие не просядет.
  • Зажимы надежно фиксируют плитки к основанию, у них нет шансов на сдвиг или смещение.

Недостатков у системы достаточно мало. Мастера утверждают, что механизм препятствует очистке швов. Некоторые на это просто не обращают внимания. Тем, кто впервые сталкивается с СВП устройством, придется немного повозиться с установкой на первых порах.

Однако уже после пары квадратных метров укладки навык приходит, и хозяин понимает тонкости механизмов. Можно сказать, что установка основ и клиньев в плитки занимает больше времени, нежели чем использование пластмассовых крестиков. Но этот недостаток можно оправдать конечным результатом – ровный, без перепадов пол.

Мастерская укладка своими руками становится возможной даже для новичка. К недостаткам можно отнести и стоимость СВП механизмов. Но это скорее относится к профессиональным системам выравнивания.

Применение системы

Пользоваться зажимами проще простого. Сам процесс укладки плитки ничем не отличается от обычного, стандартного.

Работы сводятся к следующему:

  1. Разведите смесь клея согласно инструкции на упаковке.
  2. Наносим клеевой состав на основание с помощью зубчатого шпателя.
  3. Устанавливаем плитку.
  4. С каждой стороны плитки вставляются два клинка системы. Отступ от краев примерно пять сантиметров. В результате плитка будет окружена восемью клинками.
  5. Устанавливаем соседнюю плитку, плотно подгоняя ее к клинышку. По сторонам фиксируем следующую партию клиньев. В местах соединения в пазы основ механизма вставляются зажимы. Следите за тем, чтобы они плотно прилегали к плитке.
  6. Таким образом выкладывается весь материал.
  7. По завершении работ, после полного высыхания клея, клинья сбиваются киянкой. Зажимы же можно использовать в следующий раз. При сбивании клинышков их нижняя часть остается в швах. Многие убирают устройства, просто сбивая их ногами.

Монтаж напольного керамического покрытия упрощается при использовании СВП системы. Особенно они рекомендуются к применению начинающим плиточникам. В результате шансы на ошибку исключаются. Выложить ровный пол самостоятельно более чем возможно.

Многие умельцы, вдохновившись системой по выравниванию керамики, незамедлительно предложили самодельный вариант. Он предназначен для тех, кто по каким-то причинам не может себе позволить приобрести готовый комплект.

Самодельный зажим

Изготавливается он достаточно просто. Для этого используется алюминиевая проволока. Из материала делается прямоугольник. На сгибах рекомендуется чуть подрезать проволоку, дабы легко ее согнуть согласно размерам. Обычно делают фигуру 1,5х0,9 см.

Прикусывают ее у основания для того, чтобы в дальнейшем клин легко убрался после высыхания клея. В качестве опоры у основания используют небольшую металлическую полоску или любой другой материал. Размер полоски небольшой. Посмотрите сколько примерно сантиметров необходимо для того, чтобы основа захватила края обеих плиток.

Сверху проволока скручивается, замыкая прямоугольную форму. Зажимом может выступать клинышек от плиток. Его можно дополнить любой прокладкой из дерева, чтобы зажим не гулял и надежно фиксировал плитку.

Можно зажим сразу соорудить из древесных остатков. Эта простая СВП система займет немного времени на изготовление. Однако она нисколько не уступает в эффективности готовому зажиму.

Любая СВП система выравнивания помогает хозяину выложить идеально ровную поверхность из плиточного материала или керамогранита. Самый простой тип зажимов рассчитан на плитку толщиной от 3 до 20 мм. Простота их использования позволяет быстро и без проблем выложить керамические изделия.

Рекомендуется применение системы тем, кто берется за самостоятельную укладку впервые. В результате новичок сможет вполне мастерски справиться с поставленной задачей. Если нет возможности приобрести готовое изделие, всегда можно прибегнуть к самодельному варианту изделия. Инновации решили проблему монтажа упрямого напольного покрытия.

Ссылка на основную публикацию
