Состав и пропорции марок бетона, компоненты и приготовление

Из каких компонентов состоит бетон? Соотношение компонентов

Бетон – это важная составляющая практически любой работы. На возводящемся объекте предполагается этап бетонирования. Это может быть, например, фундамент, перекрытия, стены, пол, отмостка. Потребности крупномасштабного строительства обеспечиваются за счет товарной бетонной смеси, производимой заводами. Индивидуальные застройщики и хозяева частных домов предпочитают готовить раствор самостоятельно, экономя таким способом деньги. Если промышленный метод гарантирует контроль качества продукции, то частникам нужно самим следить за правильными пропорциями закладки компонентов, соблюдением последовательности замешивания и заливки смеси. Достигнуть нужного результата в бетонировании можно только неукоснительно следуя инструкциям и технологическим схемам.

Компоненты и пропорции

Бетонная смесь всегда готовится на основе 4 составляющих. Это:

Все пропорции ориентируются на цемент. При этом важным показателем является его марка. Например, для одних видов бетона достаточно взять вяжущее М400, а для других обязательным условием будет использование М500 или шлакопортландцемента.

Базовое соотношение, часто применяемое на практике, составляет Ц:П:Щ:В = 1:3:5:0,5. Например, чтобы приготовить смесь на основе 100 кг вяжущего, нужно добавлять 300 кг песка, 500 кг щебня и 50 л воды. Тем, кто предпочитает замешивать бетон своими руками, будет легче определиться по количеству компонентов «в ведрах». О точности в таком случае говорят только условно. На 1 ведро вяжущего берется 2 ведра песка, 3 – щебня и приблизительно полведра воды.

Рассчитать ингредиенты можно для любого объема. Профессионалы утверждают, что для получения 1 м³ бетонной смеси разных марок нужно брать точный объем цемента. В таблице выйдет проследить эти данные. Соответственно, потом определяется количество щебенки, песка и воды, исходя из соотношений для необходимой марки.

В составе бетона порядка 10 % занимает цемент. На заполнители приходится 80-85%. Различают 2 их вида: мелко- и крупнозернистый. Роль наполнителя – формирование и создание жесткого бетонного «скелета», уменьшающего усадку и предотвращающего образование трещин и сколов в конструкции.

Мелкий заполнитель – это песок. Он должен быть максимально очищенным от примесей. Наиболее ценится речной. В карьерном могут присутствовать примеси (суглинки, комки глины). Хозяева частных домовладений не всегда соблюдают требования к чистоте песка и допускают засыпку загрязненного материала в емкость для замешивания. В ближайшем овраге, лесу или на берегу реки они набирают в ведра песок, и, не просеивая его, отправляют в бетоносмеситель. Как правило, готовый состав содержит «инородные тела», такие как стебли травы, корешки растений, грунт.

Что касается крупного наполнителя, то здесь допускается несколько вариантов: щебень, гравий, отсев, битый кирпич, раздробленные куски застывшего бетона.

Использование каждого из перечисленных видов регламентируется типом работ. Для черновой заливки в качестве заполнителя вполне подойдут битые куски бетона, дробленый кирпич. Выполняя чистовое бетонирование, следует добавлять щебень (5-20 мм), гравий и отсев.

Обзор разных видов

1. Легкие бетоны.

Марки ниже М200 считаются легкими. Их используют только для подготовительных работ. Например, из М100 заливается подушка для фундамента, тонкий слой под отмосткой либо монолитной плитой. Активное применение легкий бетон находит в дорожном строительстве. Готовая смесь содержит очень малое количество цемента (167 кг на 1 м³). Этого едва хватает для связывания заполнителя. Стандартные пропорции состава Ц:П:Щ=1:4,6:7.

Бетонная смесь М100 обладает низкими показателями морозостойкости (50 циклов) и водонепроницаемости (W2). Невысокие требования выдвигаются и к заполнителям. Кроме того, при изготовлении «тощего» бетона не используются добавки.

Один из самых распространенных видов. Его показатели морозостойкости (100 циклов) и водонепроницаемости позволяют применять бетон в самых различных строительных процессах. Улучшить качественный состав материала позволяют также добавки и пластификаторы.

Тяжелая бетонная смесь М200 подходит для обустройства ленточных фундаментов под одно- и двухэтажными строениями, заливки отмосток, полов, стяжек, плит перекрытия. В промышленных целях марка используется при производстве железобетонных перемычек, плит забора, колец, ограждений.

На 1 м³ понадобится почти 10 мешков весом 25 кг каждый, точнее – 241 кг. Базовые пропорции компонентов бетона определяются так: Ц:П:Щ=1:2,8:4,8. Соотношения ингредиентов рассчитаны, исходя из цементной марки М400. Измеряя в ведрах, добиться такой точности достаточно сложно.

Изготовляется в том же соотношении, что и М200, но за счет добавок имеет более высокие параметры морозостойкости, водонепроницаемости, пластичности. Качественные показатели материала при том же количестве основных компонентов можно улучшать за счет изменения вида заполнителя. Самым лучшим вариантом будет гранитный щебень.

Область применения М250 аналогична марке М200:

• строительство зданий;
• обустройство фундаментов, ростверков;
• заливка плит перекрытий, полов.

Второй по популярности вид после М200. Применяется для создания ответственных конструкций, дорог, заливки лестничных маршей. Незаменим при производстве прочной тротуарной плитки. Соотношение компонентов рассчитывается как 1:1,2:2,7. Для 1 м³ необходимо 320 кг цемента марки М400.

Состав бетонной смеси на 1м³ бетона определяется из пропорций: Ц:П:Щ=1:1,5:3,1 (цемент М400) или Ц:П:Щ=1:1,9:3,6 (цемент М500). Материал используется для заливки аэродромных плит, строительства крупных объектов, производства железобетонных изделий. Для бытовых целей практически не применяется.

Состав и пропорции бетона принято брать такими – Ц:П:Щ=1:1,1:2,5. Подходит для обустройства полов особой прочности (производственные цеха, подвалы, мастерские, гаражи), а также для фундаментов. В случае проведения индивидуального строительства (бетонирования) правильного соотношения компонентов достичь несложно. Измерение «в ведрах» предполагает, что разницу между количеством песка и цемента, составляющую всего одну десятую (0,1), можно учесть, насыпав емкость с «горкой».

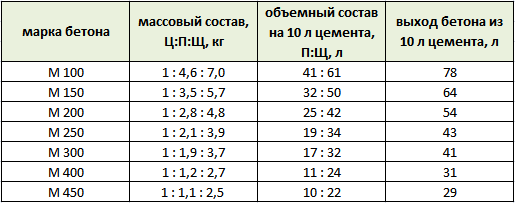

Можно обобщить сведения о составе бетона и соотношении компонентов в таблице.

Пропорции для цемента

Бетонная смесь для фундамента и отмостки

Обустройство различных фундаментов и заливка отмосток – часто выполняемые работы в индивидуальном строительстве. Большинство хозяев предпочитает проводить эти процессы собственными силами. Состав бетона всем известен, а соотношение вяжущего М400 и наполнителей определяется в ведрах как 1:3:5:0,5. При этом важно помнить, что указанные пропорции дают на выходе М200. Если требуется другая марка по прочности и параметрам, следует менять количественные показатели.

С увеличением процентного соотношения добавок улучшается состав смеси. При этом пропорции бетона для фундамента или отмостки не меняются. На упаковке любой присадки или пластификатора есть инструкция. Добавляя средство в раствор, необходимо соблюдать рекомендации. Чрезмерное «увлечение» добавками чревато негативными последствиями.

1. Нюансы бетона для отмостки.

Отмостка как элемент строительства выполняет сразу 2 важные функции:

• защиту фундамента от размывания;
• эстетическую.

Поэтому конструкция должна быть водонепроницаемой, морозоустойчивой, прочной. Для ее обустройства применяется бетонная смесь М200 (класс В15) и выше. В состав входят стандартные компоненты. Важно только взять правильный щебень и чистый просеянный песок. Камень может быть горного происхождения, подойдет и речной гравий. Необходимая фракция – 5-20 мм.

Советы специалистов по поводу соотношения такие: Ц:П:Щ:В = 1:3:4:0,5. На 1 м³ смеси, приготовленной по классической рецептуре, понадобится 280 кг вяжущего М400, 840 кг песка, 1400 кг щебня, 190 л воды.

Замес начинается соединением цемента и воды. Причем количество жидкости должно быть минимальным. По технологии предполагается, что вода полностью впитывается вяжущим. Излишки жидкости негативно сказываются на прочности. Далее в водно-цементную массу добавляются части песка и щебня.

2. Изготовление бетонной смеси для фундамента.

Марка определяется, исходя из параметров строящегося объекта. При этом учитываются:

• тип грунта;
• вес здания;
• тип армирования;
• наличие или отсутствие цоколя.

Минимально допустимая марка – М150. Ее используют на песчаных грунтах при строительстве хозяйственных и вспомогательных помещений. Если почва глинистая, то применяется смесь М200 и выше. Эта разновидность или М300 подходит для обустройства ленточного фундамента зданий этажностью 2-3 этажа.

Соотношение компонентов при приготовлении фундаментного бетона определяется как Ц:П:Щ=1:2,8:4,8 (цемент М400). На практике пропорции обычно округляются до 1:3:5, чтобы удобнее было считать в ведрах.

Готовим бетон: пропорции в ведрах

Готовый бетонный раствор имеет пластичный состав, включающий четыре обязательных компонента: цемент, щебенку (гравий), песок и воду. Смешивание материалов должно происходить в строгой последовательности. Пропорции компонентов для фундамента примерно следующие: Ц — 1 доля, Щ — 5 долей, П — 3 доли, В — 0,5 доли (Ц — цемент, Щ — щебень, П — песок, В — вода).

Цифры эти могут меняться, так как на практике зависят от ряда факторов, например, от требуемой марки бетона, используемой марки цемента, физических и химических характеристик песка и щебня, от вида добавок и их дозировки.

Особенности бетонных смесей

Ключевыми компонентами, входящими в состав бетона, остаются цемент и вода, отвечающие за монолитность структуры и образующие в тандеме цементный камень. Однако при затвердении такой камень подвержен деформированию, усадка может приближаться к значению 2 мм на метр.

Процесс происходит неравномерно, в материале возникают внутренние напряжения, результатом которого являются микротрещины. Сколько не всматривайся, визуально их заметить невозможно, но качество цементного камня будет невысоким. Чтобы свести деформации к минимуму, в раствор включают заполнители в виде песка, керамзита, гравия или щебня.

Назначение заполнителей – образовать структурную арматуру, которой придется принять напряжение материала от усадки. В результате усадка значительно уменьшается, в то время как прочность бетона возрастает, а ползучесть снижается.

Маркировка бетона

Для маркировки бетона используют цифровое обозначение, которое следует за буквой «М». Существует обширная линейка бетона: от М-75 до М-1000. Набор цифр указывает на расчетное сопротивление бетона своему сжатию (измеряется в кгс/см2) на момент его полного затвердения, т. е. через 28 дней. Например, для марки М300 это значение приближено к 300 кг/см2. Таким образом, чем больше цифровой показатель в маркировке, тем прочней бетон.

Области применения

Даже несведущий в строительстве человек знает, что бетон − это основа основ. Каждому виду работ соответствует определенная марка.

• М-100 и М-150 − применяется для устройства подушек под основание фундамента;
• М-200 − самая распространенная марка, применяется для заливки фундаментов, половых стяжек, устройства подпорных стенок, отмостков и дорожек;
• М-250 и М-300 − промежуточные марки между М-200 и М-350;
• М-350 − самая востребованная марка, которую используют для возведения монолитных фундаментов, несущих конструкций, дорожных покрытий;
• М-400 и М-450 используются редко, преимущественно в строительстве гидросооружений;
• М-500 и М-550 служит для строительства объектов, к которым применяются специальные требования (это дамбы, плотины, метро и пр.).

Приготовление бетона

Для выполнения небольших строительных работ количество компонентов удобно измерять в ведрах. Так проще и быстрее замесить бетон хорошего качества. Сколько ведер материалов потребуется для того, чтобы приготовить рабочий состав, зависит от объема работ. Здесь важно учитывать то, что все составляющие бетонного теста имеют разную объемную массу: ведро цемента весит примерно 15 кг, ведро песка — около 19 кг, а масса щебня приблизительно 17,5 кг.

Оптимальные пропорции компонентов в одном кубе бетонного теста с использованием ведер примерно таковы: 2:5:9, где соответственно цемент/песок/щебень. Отмерив компоненты, начинают приготовление бетонного раствора м200, который можно использовать как для заливки фундамента, так и для стяжки полов, возведения крылец и пр. Воду в бетонный состав, как правило, добавляют в количестве, равном половине объема цемента. Приготовление рабочего раствора производят непосредственно перед началом бетонирования в том количестве, сколько его планируется выработать за 2 часа.

Для возведения легких каркасных строений вполне достаточно фундамента столбчатого типа. Поэтому бетонная масса для его заливки не предполагает сверхвысокой прочности.

Приготовление бетона с использованием ведер актуально в следующих случаях:

• для выполнения небольших по объему работ;
• когда заливка фундамента осуществляется этапами;
• недоступность строительной площадки для спецтехники (бетономешалок);
• отдаленность от заводов, поставляющих готовый состав.

Пропорции компонентов

Даже опытный бетонщик не может дать ответ на вопрос: «Сколько компонентов в весовом эквиваленте необходимо взять для замеса идеального раствора?». Слишком все приблизительно, так как в каждом конкретном случае составные части имеют различную влажность и размеры фракций. Остается одно – придерживаться рекомендуемых пропорций. Соотношение компонентов по объему удобнее отмерять ведрами.

Таблица пропорции цемента М-400, песка и гравия:

Таблица пропорции цемента М-500, песка и гравия:

Перевод в килограммы

Измерение компонентов ведрами удобно производить непосредственно на строительной площадке. Однако, приобретая материалы, мы привыкли оперировать килограммами. Как произвести расчет того, сколько и каких компонентов должно быть в одном кубе бетона? Первоначально следует определиться с долями, приходящимися на ингредиенты.

Если исходить из пропорции 1:3:5, необходимой для устройства фундамента, то долей 9 (1+3+5). В одном кубе 1 000 000 куб. см, разделим это число на 9 долей, получается 111111 куб. см. В 1 куб. см содержание цемента равно 3,33 г, тогда в 1 куб. м его 333 кг.

Приготовление бетонной смеси вручную

Для работы необходимы два ведра и пара лопат. Одно из ведер и одна лопата предназначены только для цемента, они должны быть абсолютно сухими. Вторая пара инструментов служит для песка и щебенки. Материалы, отмеряемые ведрами, слегка уплотняют лопатой и выравнивают поверху. Для замешивания бетона используют широкую емкость. Песок и щебень основательно перемешивают, создавая на поверхности борозды, в которые всыпают цемент. Все компоненты перемешивают столько раз, сколько потребуется для образования массы однородной по цвету.

Смеси придают форму конуса, делают в нем углубление и заливают воду. Состав с краев конуса ссыпают в углубление с водой, она должна полностью пропитаться. Затем из массы вновь формируют конус и повторяют прежние действия до тех пор, пока бетонное тесто не приобретет требуемую консистенцию.

В процессе замешивания воду необходимо добавлять малыми порциями, излишнее количество жидкости сведет все усилия к нулю.

Соблюдение пропорций позволит получить бетонную смесь желаемой пластичности, однородности, с отсутствием пустот. А это значит, что конструкции уготовлен внушительный эксплуатационный срок.

Пропорции состава бетона на 1 м³, технология приготовления, таблицы

Бетон — наверное, самый популярный из всех строительных материалов, поскольку из всего их спектра он самый универсальный. Чаще всего его приготовление осуществляется на специализированных растворно-бетонных узлах (РБУ), что связано с высокой потребностью застройщиков в больших объемах бетонной смеси. Но если требуется небольшой объем, то бетон можно приготовить своими руками. Главное здесь — знание пропорций и соблюдение технологии.

Состав смеси и ее характеристики

Бетонная смесь состоит из нескольких компонентов. Четыре из них являются обязательными:

1. Вода.
2. Цемент.
3. Крупный заполнитель — щебень.
4. Мелкий заполнитель — песок.

По мере необходимости в бетон вводятся специальные добавки — противоморозные, пластифицирующие, газообразующие, ингибирующие, катализирующие, гидроизолирующие, пигментные, увеличивающие прочностные характеристики.

Но все они имеют ограниченное применение и в частном домостроении используются редко.

Вяжущее и заполнители

Цемент является самым применяемым видом вяжущего в строительстве. Этот порошок, произведенный при помощи совместного обжига известняка и глины, связывает воду, образуя твердые соединения. В чистом виде цемент не применяется — при схватывании он трескается. Зато в сочетании с заполнителями он проявляет свои качества.

Характеризуется цемент маркой и классом. Марка — это усредненный предел прочности образца из нормативного состава смеси, приготовленной на основе цемента, а класс — гарантированная прочность такого образца.

Марка бетона, который получится при использовании цемента, зависит от характеристики как самого вяжущего, так и от водоцементного соотношения, являющегося базовым при расчете состава бетона.

Заполнителем чаще всего служит известковый щебень, хотя в ряде случаев используется гранитный. Мелким заполнителем служит песок. К их качеству есть определенные требования. Так, они не должны содержать глинистых частиц, органических загрязнений, химических примесей. Перед замесом все это нужно удалить, промыв заполнитель.

Параметры готовых составов

Замес бетона рассчитывается заранее, потому что от пропорций составляющих будут зависеть характеристики готовой конструкции. К ним следует отнести следующие параметры:

• марка бетона;
• морозостойкость;
• водопроницаемость;
• удобоукладываемость;
• время затвердевания.

Класс получившегося бетона можно будет оценить позже, по истечении 28 дней.

Но запланировать соответствующую прочность можно и даже нужно. Если планируется бетонировать конструкцию при помощи бетононасоса, следует подумать о том, чтобы бетон имел хорошую осадку конуса, то есть был подвижным. В противном случае насос либо не станет работать, либо засорится.

Соблюдение технологии

При самостоятельном замесе бетона следует придерживаться правил по приготовлению смеси и ее укладке. Помнить нужно и о создании условий для отвердевания, особенно если это делается в жаркую сухую или напротив, морозную погоду. Последовательность действий при замесе будет следующая:

1. Отмерить нужное количество ингридиентов.
2. Залить в бетономешалку воду.
3. Добавить туда весь цемент.
4. Если планируется введение добавки, то ее добавляют в водоцементную смесь.
5. Засыпать в смесь песок и щебень.
6. Тщательно перемешать до получения однородной массы.

После замешивания бетон нужно проверить мастерком или лопатой. Он не должен расслаиваться, содержать в себе неперемешанные комки песка или цемента. Добавлять воду больше нежелательно, поскольку это снизит прочность.

Укладывается бетон в опалубку сразу. Не стоит делать большие перерывы, поэтому крупные конструкции лучше заливать товарным бетоном с миксера. Во время укладки залитую смесь нужно вибрировать. Для этого существуют специальные инструменты — вибраторы. Небольшие объемы можно утрамбовать лопатой или постучать молотком по опалубке. Несоблюдение этого правило снизит качество бетона — в нем образуются пузырьки воздуха, что негативно скажется на прочностных и других характеристиках застывшего бетона.

Приготовление и пропорции

Желающим приготовить бетон самостоятельно можно порекомендовать воспользоваться таблицами. Хотя для расчета состава существуют довольно простые формулы, вряд ли кто-то будет ими пользоваться — в конце концов далеко не все люди занимаются стройкой ежедневно. Поэтому таблица пропорций бетона на 1 м³ будет весьма кстати.

Табличные данные

В литературе можно встретить различные рекомендации по расчету пропорций. Кто-то дает их в массовых долях, кто-то в объемных, но чаще используются и те и другие. Для примера можно привести универсальную таблицу:

Таблица 1. Бетон, состав и пропорции на 1 м³.

В таблице представлен распространенный в частном домостроении бетон с маркой подвижности П2. Вариантов, как видно выше, много. Учтен и размер щебня, и марки цемента. Если в хозяйстве есть весы, то можно пользоваться ими, но их отсутствие неплохо компенсируется ведрами, объем которых составляет 12 л.

Встречаются и более детализированные таблицы, по которым можно рассчитать пропорции состава для определенной марки смеси. Например, состав бетона М300 на 1 м³ в таблице ниже дан в зависимости от степени подвижности:

Таблица 2. Состав бетона М300 разной степени удобоукладываемости. Все данные – в килограммах.

Часто можно встретить пропорции, выраженные в массовых или объемных долях. Главное здесь — уточнить, о массе речь идет или об объеме, поскольку только у воды 1 л весит 1 кг. Вот пример такой рекомендации в долях:

Таблица 3. Состав бетона М400 на 1 м³.

Таблица, к сожалению, не показывает, сколько воды требуется для замеса. Но зато она дает наглядное представление о том, как марка цемента влияет на необходимое количество заполнителя. Все данные в таблицах, касающиеся заполнителей, даны для сухого материала. Если у последнего присутствует влажность, то ее обязательно учитывают при определении количества воды.

Самостоятельный расчет

Рассчитать пропорции компонентов смеси можно и самостоятельно. Для этого существует отработанная методика, в которой учтены качественные показатели всех составляющих. Последовательность расчета проста и включает в себя следующие пункты:

1. Определение соотношения воды и портландцемента.
2. Расчет необходимого расхода воды.
3. Расчет количества цемента.
4. Нахождение коэффициента раздвижки щебня.
5. Определение пустотности щебня.
6. Нахождение массы щебня.
7. Нахождение массы песка.
8. Корректировка.

В расчетах будут использованы таблицы. Для иллюстрации удобнее всего воспользоваться практическими примерами приготовления бетона. Пропорции из таблицы на 1 м³ не всегда учитывают реальное положение вещей.

Задача: определить расход компонентов для заливки подготовки под ленточный фундамент. Требуемая марка бетона — М200. На участке имеются: мелкий не очень качественный песок (размер зерен 1,5 мм) влажностью 3%, гравий фракции 20 мм, цемент М300, пролежавший под навесом месяц. Количество полученного бетона должно быть 6 м³, подвижность — 5−7 см (показатель осадки конуса).

Для начала рассчитывается водоцементное соотношение. Для бетонов с низкой прочностью его формула будет такой:

Здесь R — планируемая марка бетона, R₀ – марка цемента, А — коэффициент из таблицы. Если нужно замесить бетон высокой марки, то вместо значка «+» в формуле ставится «-», а в качестве коэффициента используется А₁. Таблица этих коэффициентов учитывает качество исходных материалов:

Гравий опускает расчет на позицию сырья среднего качества, а песок, указанный в задании, и залежавшийся цемент относят материалы к низкокачественным. Поэтому А=0,55. Высчитать предполагаемое водоцементное соотношение теперь просто:

Расход воды можно найти в соответствующих таблицах, иногда можно воспользоваться и графиками.

В ряде случаев приходится проводить интерполяцию по соседним значениям, после чего вносить коррективы. Так, в следующей таблице ниже дана водопотребность при условии, что используется песок с размером песчинок 2 мм. Когда его размер меньше на полсантиметра, то на каждый кубометр бетона воды требуется на 3−5 л больше, чем в таблице.

Количество цемента будет определить несложно. Для этого нужно известное количество воды поделить на ранее полученное соотношение воды и цемента. Поскольку в задании дан гравий среднего размера 20 мм, то на каждый куб бетона потребуется 185 л воды. На мелкий песок прибавляется еще 5 л, а на 6 м³ бетона нужно всего 1140 л.

На каждый кубометр приходится 404 кг цемента. Это намного больше минимального предела, указанного в СНиП 82−02−95. Зная эту массу, можно найти показатель раздвижки а. Это тоже табличная величина.

Методом интерполяции можно рассчитать раздвижку и получить число 1,446. Его в дальнейшем можно применить при расчете количества щебня. В качестве такового в задаче используется гравий фракции 20 мм. Его плотность зависит от породы, которой он представлен, но чаще всего это смесь природных обломков. Можно принять его насыпную плотность (ρ) по средней величине — 1430 кг на кубометр. Истинная плотность (ρ₀) колеблется в пределах 2,5−2,7 тонны на кубометр. Можно принять усредненное значение 2,6. Исходя из этого, можно рассчитать количество щебня:

В формуле П₀ – это пустотность. Ее можно рассчитать, зная истинную и насыпную плотность:

Щ=1000/(1,446*0,45/1,43+½, 6)=1191 кг/м³, на 6 кубометров нужно, таким образом, 7146 килограммов.

Остается вычислить количество песка. Это делается по остаточному принципу:

где ρ₁ и ρ₂ – истинные плотности песка и цемента. Они равны соответственно 2,62 и 3,1 тонны на кубометр. Исходя из условий задачи, получается:

П=2,62 (1000−404/3,1−190−1191/2,6)=643 кг/м³.

На 6 кубических метров нужно в 6 раз больше, то есть 3858 кг. Зная, что в песке содержится 3% воды, следует скорректировать объем последней и учесть ее массу в массе песка. Вместе с водой его масса будет составлять 3977 кг. Это на 119 кг больше, чем сухой песок. Это же количество воды нужно вычесть из исходного, и получается 1021 л.

Итак, задача решена. На 6 м³ бетона марки 200 понадобится 1021 л воды, 3977 кг песка, 7146 кг гравия и 2425 г цемента М300. Суммарный объем всех компонентов будет больше требуемых 6 м³, но поскольку сыпучие материалы содержат пустоты, то они равномерно заполнятся. Если ввести в условия задачи насыпную плотность цемента (1,2) и песка (1,4), можно посчитать коэффициент выхода бетона:

Это число укладывается в норму. Коэффициент выхода должен находиться в интервале 0,6−0,7.

Если это условие не соблюдается, рекомендуется воспользоваться добавками, пользоваться которыми следует согласно инструкции на упаковке.

Пропорции бетона на фундамент

Устойчивость и долговечность любой конструкции напрямую зависит от прочности и надежности фундамента – основания дома. Для его возведения необходимы специальные знание и наличие квалификации и опыта у мастера.

Как правило, конструкция под фундамент любой постройки выбирается в зависимости от почвы земли, на которой она планируется, материала для стен, климата, условий и характера самого строения. Существует несколько типов фундаментов, которые используются для возведения.

Типы бетонных фундаментов

Самые основные виды фундамента из бетона – столбчатый и ленточный, но есть и иные их подтипы и разновидности:

Ленточный. Он устанавливается в виде непрерывной ленты, которая состоит из армированного бетона, укладываемого под все несущие стены конструкции. Глубина основания здания формируется в зависимости от уровня промерзания почвы плюс дополнительные 20 см.
От показателей качества грунтов и климатической зоны может быть использовано два подтипа:

В качестве материала для этого типа основания используется:

• Бут, который обладает отменной прочностью. На материал не воздействуют низкие температуры и протекающие грунтовые вод. Применяется камень бута одинаковой фракции. Процесс возведения требует больших затрат труда и средств, поэтому применяется он очень редко. Глубина закладки не превышает отметку в 70 см, а его долговечность составляет около 150 лет.
• Бутобетон, который включает в себя сочетание цементного раствора и наполнителя (щебень, камень бута незначительных размеров, осколки кирпича). По степени прочности обладает качествами не хуже бутового, но он гораздо проще в возведении и более доступный. Его используют для строения конструкций из увесистых материалов или состоящих из нескольких этажей.
• Бетон. Этот тип основания дома более известен как заливной, поскольку материал вымешивается в бетономешалке, после чего им наполняется опалубка. Период эксплуатации материала свыше 50 лет, а его стоимость гораздо выше из-за больших объемов используемого цемента. Чаще всего данный вариант применяется в строительстве для возведения стен из нелегких материалов, а также постройки загородных коттеджей и домов.

Правильный подбор материала и типа фундамента позволяет сделать конструкцию более прочной и долговечной. Есть возможность покупать материал для фундамента в уже готовом варианте, в виде смесей на предприятиях промышленного типа. Но намного лучше изготовить бетонный раствор самостоятельно, что позволяет значительно сэкономить средства.

Состав фундаментного бетона

Раствор бетона для фундаментной опоры можно приготовить собственноручно, для этого понадобится лишь знать, что собой представляет бетон, и какие характеристики он имеет.

Сам по себе раствор состоит из сочетания между собой связующих веществ (цемента), наполнителя и разнообразных присадок, которые предают всей массе отливки характерные качества и свойства. Затем сформированный раствор разбавляется в нужных пропорциях водой.

Состав фундаментного раствора уже не первый год используется в строительстве и с каждым днем его усовершенствуют и увеличивают показатели качества и прочности.

Каждый отдельный компонент отвечает за конкретное качество бетонного раствора. Поэтому итоговое качество материала зависит от используемых пропорций его составляющих. Чтобы окончательные показатели раствора идеально соответствовали постройке, следует обязательно учитывать место строительства и его предназначение.

Состав бетона для фундамента пропорции в ведрах

Главные компоненты в составе бетона:

1. Цемент – связывает между собой наполнители.
2. Наполнители. К ним принадлежит: гравий, щебень, песок, сыпучие присадки.
3. Вода.

Существует несколько способов замешивания пропорционального раствора бетона. Самым распространенным вариантом стали бетономешалки, в которые загружается необходимое количество ведер песка, щебня, цемента и воды, а затем устройство тщательно перемешивает материалы между собой.

Формирования раствора ведрами актуально в нескольких случаях:

1. Для строительных работ требуется менее 4-м 3 раствора.
2. Неспособности доставить бетон из завода из-за проблем его с местоположением, например, компания по производству находится далеко, а затраты на доставку материала слишком высокие.
3. Заливка фундамента происходит с перерывами, например, когда формируется несколько ярусов конструкции.
4. На возводимом объекте отсутствует доступ к установке автосмесителей и бетономешалок.

Пропорции бетона на фундамент в ведрах

Как правило, измерения с помощью ведер используется при незначительных объемах работы.

Весовые размерности составляющих для изготовления бетонного раствора:

Каждая компонента бетонного раствора отличается разным объемным весом, например, масса одного ведра песка составляет 19,5 кг, цемента – 15,6 кг, а гравия – 17 кг. Поэтому на практике удобный вариант пропорций цемента, песка и гравия – 2:5:9. В некоторых ситуациях гравий меняют на щебень.

Если возведение конструкции проводится своими руками, то применяется готовая песчано-гравийная смесь (ПГС). Соотношение бетона для фундамента к смеси составляет приблизительно 1 ведро цемента к 5 ведрам ПГС.

В каких пропорциях изготовить бетон?

В большинстве ситуаций для построек каркасного типа используется столбчатый вариант фундамента, для которого не требуется бетонной смеси с повышенными показателями прочности. Для этого типа подойдет бетон М 200, который производится из цемента М 500, песка, щебня и воды.

Для одного кубического метра смеси необходимо:

• 300–350 кг цемента;
• 1100–1200 кг щебня;
• 600–700 кг песка;
• 150–180 л воды.

Такое соотношение материалов сформировано их качествами, например, гранитный щебень обладает высоким уровнем прочности, в сравнении с доломитовым щебнем либо известняковым, поэтому его можно использовать в меньшем количестве.

Если использовать песок с низким уровнем качества, то в основании могут образоваться отверстия и выбоины.

Выбирая цемент, первоначально обратите внимание на компанию производителя. Как правило, чем известнее организация, тем меньше вероятности приобрести некачественный товар.

Воду следует употреблять также чистую, чтоб она была без примесей и солей. Если строительство проводится в холодное время года, то воду, как и другие компоненты бетонного раствора, следует подогревать до +60 0 С, чтобы придать раствору необходимую консистенцию и прочность.

Как правильно замесить бетон?

Для приготовлений небольшого объема раствора используется ведро в качестве меры веса компонентов. Пропорции просчитывают в соответствии с тем, что компоненты имеют разный объемный вес. Основываясь на этот факт, при приготовлении 1-м 3 раствора понадобится соотношение 9:5:2 (гравий либо щебень, песок и цемент).

Изготовление бетона М 200 выполняется по правилам, чтобы добиться в результате высокого качества смеси.

Правила замешивания бетона для фундамента:

1. Первоначально следует хорошо смешать между собой песок и щебень, чтобы не было потом комков при добавлении воды. На поверхности делаются борозды, в которые всыпают цемент. Смесь следует смешивать до получения полностью однородного цвета.
2. Придать смеси форму конуса и добавить малыми порциями воду,тщательно все перемешать.

Принимая решение о том, каким лучше способом замешивать раствор следует соотнести между собой потребности и финансовые возможности. Самым оптимальным вариантом будет использование бетономешалки, но покупать ее для небольшой постройки невыгодно, поэтому лучше применить ручное производство.

Приготовление бетонной смеси для ленточного фундамента

Для этого типа фундамента в первую очередь понадобится посчитать количество необходимого материала. Следует параметры одной ленты (длина, ширина и глубина) умножить на их количество.

Приготовив необходимое количество смеси, проводится ее заливка в опалубку. Выполняется она слоями, например, если глубина основания один метр, то слоев должно быть четыре, каждый по 0,25 см. После закладки каждого из них необходимо проводить утрамбовку. Затем, чтобы выпустить излишний воздух, через каждый метр или два следует медленно втыкать в раствор арматуру.

Приготовление бетона для столбчатого фундамента

Расчеты в этом типе фундамента соответствуют ленточному варианту. Различие состоит в том, что раствор бетона заливается не поэтапно, а сразу, после чего трамбуется.

Необходимые свойства фундаментных бетонов

Бетонное основание дома обладает разными свойствами и характеристиками. Они напрямую зависят от того, какие применяются по качеству материалы и их исходные составляющие. Также свойства бетона зависят от пропорций его комплектующих, которые используются для строительства разного типа конструкций.

Необходимая прочность фундаментных бетонов

Прочность бетонного фундамента – ключевой показатель, от которого зависит, выдержит ли фундамент, запланированную на него нагрузку. Он измеряется в расчете килограмм на сантиметр квадратный.

Рассчитать этот показатель можно, вычислив точную степень нагрузки, которую конструкция будет оказывать на основание. Для этого понадобится суммировать общий вес всех конструкций и коммуникаций, а также показатели полезной и возможной нагрузки, которая создается климатическими условиями. Затем полученный результат следует разделить на площадь всего фундамента.

Степень прочности бетона указывается в его марке, которая означает предельную степень нагрузки на фундамент в кг/см 2 .

Согласно полученным вычислениям, следует приготовить бетонный раствор с соответствующими характеристиками.

Необходимые пропорции материала можно посмотреть в таблицах:

Бетон из цемента марки М 500, песка и щебня

Бетон из цемента марки М 400, песка и щебня

Придание бетону особых свойств

Если к возводимой конструкции предъявляются дополнительные требования и особые свойства, например, водонепроницаемость или морозостойкость, то следует использовать добавки и специальный бетон класса экспозиции XD, XF, XM или XA.

Чтобы придать бетонному раствору особенных свойств в него добавляют различные присадки, которые способны повысить и улучшить определенные качества материала.

Бетон с высокой морозостойкостью требует добавление соответствующей присадки, которая повышает уровень устойчивости бетонного основания к морозам.

Добавление подобного типа присадки способствует тому, что фундамент может выдержать большое количество циклов замерзания и разморозки.

Также используются присадки, способные повысить пластичность раствора. Как правило, они используются в растворах для опалубки с часто повторяющейся металлической армирующей сеткой. Эта присадка способствует лучшему распределению смеси по всему периметру опалубки.

Еще применяют присадки, повышающие степень устойчивости фундамента конструкции к подмываниям его грунтовыми водами (водонепроницаемый бетон). Без них практически невозможно обойтись в местах, где почва слишком сильно перенасыщена влагой. Используется раствор более плотной консистенции для строений с толщиной от 10 до 40 см, чтобы глубина проникновения воды не превышала показатель 0,6, а для конструкций с большей толщиной – 0,7.

Количество компонентов на куб

Как мы уже знаем, главные компоненты для приготовления бетона вода, песок и щебень. Чтобы приготовить соответствующую консистенцию смеси следует соблюдать пропорции.

Для получения 1-м 3 бетонного раствора понадобится следующее количество материалов, представленное в таблице

Приблизительные пропорции для формирования 1-м 3 бетона

Ориентируясь на указанные данные можно приготовить необходимый бетонный раствор самостоятельно.

Проверенные рецепты бетона-самомеса: распечатай и пользуйся

Когда нет возможности заказать миксер с бетоном, или вам требуется забетонировать конструкции небольших объёмов, на помощь приходит бетон-самомес. Вопрос лишь в том, как его приготовить? На первый взгляд кажется, что нет ничего проще. Берём «народную» пропорцию 1:3:5. Т.е., на одну часть цемента три части песка и пять частей щебня, воду добавим «по вкусу». Ещё плеснём в бетономешалку моющего средства. Ведь все так делают. И… вуаля, самомесный бетон готов. Не спешите! Чаще всего это приводит к проблемам. Фундамент залитый таким самомесом на следующий год осыпается. Отмостка трескается, а перемычки лопаются. Чтобы этого не произошло, читайте нашу статью, где собраны проверенные временем рецепты бетона-самомеса.

• Пропорции прочного самомесного бетона
• В каком порядке закидывать ингредиенты самомеса в бетоносмеситель
• Сколько бетона за раз замесит бетономешалка
• Почему бетон надо вибрировать, а не штыковать
• Можно ли добавлять в бетон бытовые моющие средства

Рецепты для наполнения бетономешалки

По правилам, чтобы приготовить качественный самомесный бетон, нужно найти пустотность и влажность песка и щебня, который вам привезли на участок. Рассчитать насыпную плотность цемента и плотность цементного раствора. Скажите честно, кто этим будет заниматься на реальной стройплощадке? Особенно, если вам строят дом наёмные рабочие. Выход — распечатайте эту статью, и используйте как шпаргалку, при изготовлении самомесного бетона.

Хочу приготовить бетон-самомес. Есть бетономешалка на 132 л. Хочу узнать пропорции бетонной смеси для заливки фундамента на один замес, так чтобы не перегрузить бетоносмеситель.

На вопрос отвечают участники FORUMHОUSE.

Я делаю столбчатый фундамент под баню. Бетономешалка на 130 л. Пропорции смеси:

• 2.5 совковых лопаты цемента марки М500;
• 6 лопат песка;
• 8 лопать гранитного щебня фракции 5-20;
• немного воды.

Когда подрезал столбы по уровню, то бетон с трудом пилила мощная болгарка с алмазным диском диаметром 230 мм.

Я бетонировал столбы для забора. Бетон месил так:

• 1 ведро цемента М500;
• 2.5 ведра песка;
• 4 ведра щебня фракции 5-20;
• Воды меньше ведра.

Компоненты смеси брал из таблицы ниже.

Для себя сделал вывод — на самомес цемента не жалейте! Мои пропорции:

Бетон получается такой прочный, что его с трудом берёт перфоратор.

При изготовлении самомесного бетона самый важный фактор — водоцементное соотношение! В/Ц — это пропорция веса цемента и воды, которые используются для приготовления бетонной смеси. Наряду с маркой цемента, В/Ц определяет марку бетона на выходе. Водоцементное соотношение для бетонной смеси приведены в таблице ниже.

Ещё один вопрос задал пользователь с ником Serejik1987. У него есть бетономешалка на 155 л. Как приготовить в ней бетон М200, и сколько засыпать вёдер компонентов для полной загрузки.

Если мерить в вёдрах, то на грушу такого объёма советуют засыпать: 1:2,8:4,8, (цемент-песок-щебень), но я рекомендую другую пропорцию — 1:2:3. В крайнем случае — 1:2,5:4. Главное — не перелить воды! Чтобы смесь была удобоукладываемая, добавьте пластификатор.

А мне интересно, зачем в пропорции выше, уменьшать количество заполнителей? Что это даёт?

В гравитационной бетономешалке сложно провернуть смесь с водоцементным соотношением менее 0,6. Жесткие смеси крутят бетоносмесители принудительного действия, но они дорого стоят. Вот и приходится специально выбирать пропорции с большим содержанием цемента, чтобы на выходе получить фундамент, который не развалится через несколько лет.

А я готовлю самомес по рецепту ребят, которые занимаются изготовлением бетонных бассейнов. Пропорции бетона М350, на гранитном щебне фракции 5-20:

• Цемент М400 – 20 л или 25 кг.
• Песок речной, мытый – 30 л или 42 кг.
• Щебень – 50 л или 67,5 кг.
• Вода – 12 л.
• Суперпластификатор – 0.2 л.

Раньше я заливал фундамент в пропорции 1:3:5, сейчас бы делал самомес в пропорции 1,5:3:5.

В каком порядке закидывать ингредиенты самомеса в бетоносмеситель

Объём бетономешалки у Липоня – 180 л. Грушу он грузил так:

1. Залил 11 литров воды.
2. Потом кинул в грушу 20 литров щебня.
3. Затем 10 литров цемента.
4. Добавил 20 литров песка,
5. Залил 0.2 л пластифицирующей добавки.
6. Закинул ещё 20 литров щебеня.
7. Теперь Липоня засыпал ещё 10 литров песка.

В процессе замеса смотрим на густоту бетона. Добавляем воду из оставшегося литра. На финише закидываем 10 литров щебня. Компоненты сыпал ведрами по 10 л.

Я месил бетон в бетономешалке на 160 л. Пропорции смеси – 1:3:4. Ингредиенты закидывал ведрами по 12 л. Месил так:

• Залил 8 л воды в бетономешалку.
• Добавил жидкий пластификатор в воду.
• Высыпал весь щебень. Он промоется водой и обеспылится.
• Засыпал весь цемент. Жду 3 мин. При необходимости меняю угол наклона груши.
• Засыпал 1-е и 2-е ведра песка. Жду. Если смесь густая, добавляю чуть-чуть воды.
• Высыпаю 3-е ведро песка.

Проверенным составом бетона и алгоритмом засыпки компонентов в бетономешалку поделился участник FORUMHОUSE 7profy.

Бетон марки М250 и делаю в бетономешалке на 180 л. Состав бетона по весу:

• цемент М400 – 16 кг;
• песок речной – 32 кг;
• щебень фракции 5-20 – 62 кг;
• вода – 8 л.
• пластификатор – 250 мл.

Теперь, этот же бетон по объему в 8 л ведрах:

• цемент – 1,5 ведра;
• песок – 3 ведра;
• щебень – 5 ведер;
• вода – 1 ведро;
• пластификатор – 1 мерный стаканчик.

Ингредиенты в бетономешалку я загружаю так:

Смесь из груши не вытекает. На выходе с одного замеса получается до 70 л бетона. Смесь жесткая. Заливал с глубинным вибратором. Если щебень и песок совсем сухие, то добавляю 0.5 л воды. Если песок и щебень после дождя, то тогда убавляю 0.5-1.0 л воды. Если смесь в бетономешалке переливается, а не пересыпается, то воды достаточно.

Я, после экспериментов, пришел к такому составу: 1 ведро цемента + полведра воды + 2 ведра речного песка + 3 ведра щебня фракции 5- 20 мм. После набора прочности при ударе молотка бетон звенит. Но без пластификатора жесткую смесь не перемешать. Учтите это!

Бетон-самомес: блиц ответы на самые популярные вопросы пользователей FORUMHОUSE

1. Что сначала засыпать в бетономешалку: цемент, щебень и песок, а потом добавлять воду или, в первую очередь лить воду?

Мне кажется, что компоненты в бетономешалке надо мешать на сухую и только потом заливать воду. Так можно?

А вы попробуйте! При такой последовательности смесь получится комками и продолжительность замеса сильно увеличивается. Если начинать с воды, то всё происходит проще и быстрее.

Точно! Если засыпать сухую смесь в сырую грушу после первого замеса, то она прилипнет к стенкам и водой потом не размоется. Приходится отковыривать её лопатой.

Сначала лейте воду, потом добавьте щебень, цемент и песок. Смотрите, что происходит: вода смывает с щебня пыль и грязь. Цемент затем дробится и перемешивается щебнем с водой в однородную кашицу. Далее все перемешивается уже с песком. При таком способе замешивания ингредиентов не образуются комки и непромесы. Только песок не весь сразу добавляйте, а небольшими порциями и следите, чтобы предыдущая порция хорошо перемешалась.

2. Сколько бетона выдаст за раз бетономешалка?

У меня бетоносмеситель на 63 л. Сколько бетона он за раз смешает и сколько грузить компонентов в грушу?

Если у вас бетоносмеситель с обычной грушей, то у неё полезный объем менее половины. Даже 30 л мешать уже неудобно.

В бетономешалке гравитационного типа, её полный объём разделите на 3. Если объём груши разделить пополам, то излишки бетона будут вываливаться из груши.

Я вычитала в книжке «Памятку бетонщика» за 1955 год такие рекомендации: “Цемент дозируйте по весу, а остальные части по объёму”. На 1 куб бетона уйдёт:

3. Штыковать или вибрировать бетон?

Штыковать бетон – бесполезное занятие. К лил столбы и думал обойтись подручными средствами. Прицепил к перфоратору прут и включил ударный режим. Тольку никакого. Поштыковал, чуть лучше, но, всё не то. Пошел и купил самый дешевый глубинный вибратор. Залил бетон в яму, включил инструмент и бетон разом ушел вниз и заполнил весь объём. Рекомендую!

Я тоже лил столбы под забор. Рабочие говорят: «Мы проштыкуем так, что вибратору и не снилось!». Хорошо. Вывалили в яму 4 ведра жесткого бетона. Говорю им: «Штыкуйте!». Они бились с бетоном до посинения. Умяли кое-как. Клянутся, что больше смесь не уплотнить. Включил вибратор и в…жик, бетон пошел вниз. Через минуту вывалили ещё полведра бетона в яму. С тех пор рабочие к штыкованию охладели.

Выводы

В статье мы коснулись основных вопросов связанных с бетоном-самомесом. Теперь вы сможете приготовить его самостоятельно и, взяв пропорцию 1:2:3 (цемент-песок-щебень фракции 5-20) с В/Ц 0,6 – 0,65 не прогадать с прочностью. В заключении ещё один совет от FORUMHОUSE:

Этот «народный» метод практикуют при кладке лицевого кирпича, где от раствора не требуется высокая прочность, но он совершенно не годится для бетона. Для повышения подвижности жесткого бетона используйте пластификаторы. Стоят они недорого, а эффект вы увидите сразу и без ущерба для качества бетона в долгосрочной перспективе.

Всё что нужно знать о бетоне-самомесе собрано в одной теме: Бетон своими руками: расчёт пропорций, армирование, опалубка.

• Опалубка: какая конструкция лучше или, Как и из чего делать опалубку для фундамента, чтобы её не распёрло при заливке бетона.
• Вас достали высолы на кирпичной кладке? Узнайте: от чего они появляются, как убрать высолы с облицовочного кирпича, и к чему приведёт игнорирование этой проблемы.
• Делаем армопояс в доме из газобетона. FORUMHOUSE предлагает рецепт «пирога» опалубки для изготовления армопояса в газобетонном доме.

РайПорада

Пропорции бетонного раствора: делаем грамотно

• ПЦ – это обозначение портландцемента – наилучшего из сухих цементных смесей. Портландцемент бывает только двух марок ПЦ 400 и ПЦ 500.

• Если после раскрытия ладони он рассыпается – перед вами совершенно свежий продукт.
• Комки, которые легко разминаются пальцами говорят о том, что цемент пока еще пригоден к употреблению. Правда, расход его увеличится процентов на 20-25.
• Скомкованый в упаковке цемент в раствор непригоден.
• Лучший способ сохранить цемент – плотно закрыть мешок (если уже вскрыт, обернуть полиэтиленом и поставить в помещение (необязательно отапливаемое).

Вот теперь, когда, вы имеете элементарное представление о составляющих, можно приступать к рассмотрению их пропорционального состава в растворе. И здесь нужно понимать что такое марка бетона, ибо она является основным показателем прочности конечного продукта.

Марка указывает на прочность куска бетона на сжатие. За основу берется куб материала 28 дневной выдержки со сторонами 20х20х20 см. Обозначают заглавной буквой М и следующим за ней числовым значением. В частном строительстве марки выше М 400 не применяют. Тем не менее, приводим перечень всех существующих:

М 100 применяют для подготовительных работ, перед началом заливки монолитных плит и фундамента, в автодорожном строительстве, в качестве бетонной подушки, фиксации бордюров.

М 150 используют при подготовительных работах перед заливкой монолитных фундаментов, в качестве фундаментов под легкие постройки, для заливки полов, стяжки, для бетонных дорожек.

М 200 для фундаментов, полов, стяжек, бетонных дорожек, плитных и свайных фундаментов, лестничных маршей.

М 250 для монолитных фундаментов.

М 300 для монолитных фундаментов, заборов, стен, лестничных маршей, плит перекрытий.

М 350 – перекрытия, колонны, монолитные стены, чаши бассейнов, балки, ригели, ЖБИ, аэродромные плиты.

М 400 – мосты, колонны, ригеля, банковские хранилища и другие спецконструкции.

М 500 – мосты, ЖБИ спецназначения, метро, дамбы, банковские хранилища.

Буква F на маркировке показывает класс морозоустойчивости (количество циклов заморозки-разморозки).

Буква W предваряет показатель водонепроницаемости. он особенно важен для возведения гидросооружений и фундаментов в условиях высокого стояния грунтовых вод.

Пропорции бетона из ПЦ 500

Для быстрого (приблизительного) расчета материалов на 1 кубометр бетона вы можете воспользоваться следующей таблицей (данные приведены в кг.):

• участок бетона очищают от пыли и грязи,
• подготовленную площадку накрывают пленкой,
• края пленки приклеивают к основанию скотчем со всех четырех сторон.

• если пленка не покрыта изнутри испариной, а бетон под ней не отличается по цвету от остальной поверхности, то основание готово к финишной отделке.

На данный момент времени нет более доступной технологии, чем строительство дома из газоблока. Она настолько проста, что идея построить дом (хотя бы дачный) превращается в осязаемую реальность… Нет, это, конечно же, не конструктор из кубиков: начертил контуры стен и выложил, однако.
