Печи из кирпича для дачи на дровах: лучшие порядовки и пошаговое руководство по сооружению
Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.
Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.
Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.
Материалы для строительства кирпичной печки
Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

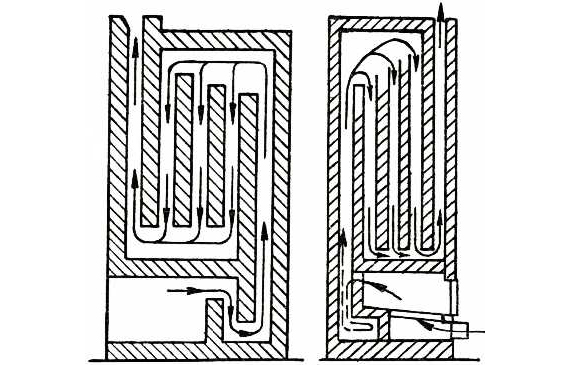

Существует масса печных конструкций. Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.
Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

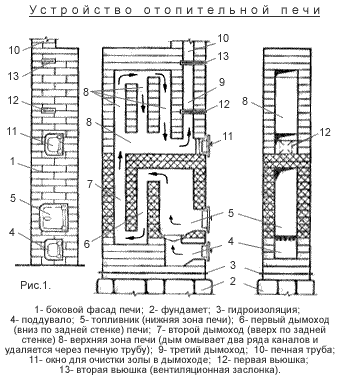

Как самостоятельное сооружение кирпичная печь включает:
- Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
- Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
- Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.
Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.
Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.
Для кладки кирпичной печки потребуются следующие материалы:
- Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
- Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
- Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
- Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.
Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.
Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.
Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.
Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.
Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.
Потребуются следующие растворы:
- Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
- Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
- Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
- Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
- Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.
Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.
Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.
Делаем самую простую печку своими руками (10 фото)
Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».
В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.
Как сделать простую, но эффективную печь?
Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.
Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.
Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.
На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.
Что потребуется для работы?
Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:
- кирпич:
- *шамотный – 37 шт.;
- *красный – 60 шт.;
- дверца поддувала;
- дверца топливника;
- решётка;
- задвижка;
- варочная панель из чугуна.
В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.
Также будет интересно: печь для барбекю — виды и характеристики.
Подготовка
Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.
Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.
Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.
Схема кладки
- Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
- После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
- В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
- До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
- Снова кладут кирпич плашмя, дублируя предыдущий ряд.
- Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
- Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
- Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
- Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
- На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
- Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.
После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.
Финальные работы
Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.
Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.
Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.
Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.
Рисунок 3. Функционирующая печь
Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».
Ещё более простой вариант печки
Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.
Рисунок 4. Простейший вариант печи из кирпича
Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.
Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.
Рисунок 5. Порядовка самой простой кирпичной конструкции
Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича
Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.
Рисунок 8. Схема устройства простой печки
Рисунок 9. Г-образная печка
На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.
Преимущества простейших печных конструкций
- очень высокая скорость монтажа – от дня до нескольких минут;
- не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
- в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
- топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
- самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
- почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
- температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.
Заключение
Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.
Рекомендации по кладке печи из кирпича для дачи
Как только пригреет весеннее солнышко, сотни тысяч россиян устремляются на дачи. Многие из них просто едут отдыхать, большинство выращивают фрукты и овощи. Время проживания на даче у всех разное: кто-то живет два дня в неделю, а некоторые — постоянно. У отдельных категорий граждан на дачных участках стоят добротные дома, а другие имеют небольшие летние домики, но все эти строения объединяют печи из кирпича для дачи.
На них можно быстро приготовить обед, высушить мокрую одежду, согреть помещение при похолодании.
Схема печи с преимущественным нижним прогревом.
Печь для дачи из кирпича просто сделать самому, а можно нанять мастера, все зависит от ваших финансовых возможностей и желания.
Разновидности печей для дачи
Существует несколько разновидностей печей из кирпича для дачи. Они классифицируются по назначению и подразделяются на несколько типов:
Пример порядовки печи для дачи.
- Варочные.
- Отопительные.
- Отопительно-варочные.
Название печей само за себя говорит, для чего предназначен класс, к которому она принадлежит. Печка, предназначенная для варки, сможет обогреть только небольшое помещение.
Печи отопления из кирпича часто называют голландками. Размер и конструкция напрямую зависит от площади, которую вы собираетесь отапливать. Обычно такие агрегаты имеют прямоугольную форму и устанавливаются в спальных помещениях. Варочные поверхности у них не предусмотрены.
Кирпичная отопительно-варочная печка является универсальной и служит для приготовления пищи, отопления помещения. Располагать ее надо на границе кухонного помещения и жилых комнат.
В кухне располагается та часть печи, на которой устанавливается варочная панель, а в комнате основная часть конструкции. Такую печь называют шведской, и она очень напоминает русскую, от которой отличается отсутствием лежанки.
Инструмент
Дачная кирпичная печка несложна в своей конструкции. Ее возведение будет намного легче, если вы приготовите заранее весь необходимый инструмент.
- Основным является мастерок. С его помощью наносится раствор на кирпич. Старые мастера предпочитают выполнять эту работу руками.
- Во время кладки часто приходится обтесывать кирпичи.Для этого надо использовать молоток-кирку. Она должна быть острой и хорошо насаженной на деревянную ручку.
- Для контроля горизонтальности кладки должен быть уровень, а для вертикальности — отвес.
Кладка простой печки для дачи
Схема устройства отопительной печи.
Рассмотрим кладку небольшой печи из кирпича, которую вы можете легко и быстро сделать у себя на даче. Для ее возведения не нужно сооружать фундамент, достаточно, чтобы пол был выполнен из толстой доски.
Такой отопительный агрегат из кирпича хорошо будет отапливать вашу дачу, и на нем вы быстро приготовите еду.
Основным материалом, из которого кладется кирпичная печь, является керамический кирпич. Жаростойкий, шамотный материал можно использовать для облицовки топки. Выкладывать всю печь из такого кирпича не рекомендуется. Теплопроводность у шамота ниже, и сделанная из него печь будет очень долго прогреваться. Не последнюю роль играет стоимость. Шамотный кирпич вдвое дороже обычного.
Перед началом работ по кладке дачной кирпичной печки выберите место, где она будет стоять, и покройте его рубероидом или полиэтиленом. Сверху на него насыпьте слой сухого песка в 1 см.
На него выкладывается первый ряд, кирпичи в котором не соединяют раствором между собой. Уровнем проверьте абсолютную горизонтальность первого ряда. Затем на него нанесите слой глиняного раствора и выложите второй ряд.
Кирпичная кладка печной конструкции осуществляется при помощи глиняного раствора. Стоит учесть, что чем тоньше шов между кирпичами, тем лучше. Идеальный печной шов равняется 3 мм. Глиняный раствор по своей консистенции должен напоминать сметану средней густоты.
- Перед началом работ по возведению печной конструкции замочите весь кирпич в воде на шесть часов.
- При кладке старайтесь положить кирпич точно на место и простукивайте его резиновым молотком. Не сдвигайте уложенный кирпич. Профессиональные мастера намазывают глиняный раствор рукой, поэтому печной шов у них получается ровным и тонким.
- Обтесывать кирпич надо киркой каменщика, но если у вас есть болгарка, то можно воспользоваться ей. Постоянно проверяйте горизонтальность каждого ряда уровнем.
- В качестве варочной поверхности и дверок топки, поддувала лучше всего использовать чугунные изделия, которые продаются во всех строительных магазинах. Варочная поверхность должна быть снабжена отверстиями различного диаметра. С их помощью еда готовится гораздо быстрее.
Наличие на даче простой кирпичной печки обеспечит вам тепло и горячую пищу даже в отсутствие электроэнергии. Каждый уважающий себя дачник должен оборудовать свой загородный домик такой простой и легко возводимой конструкцией.
Пора сделать жизнь комфортнее: постройка малой кирпичной печи для дачи своими руками
В дачных домиках строят отопительные либо отопительно-варочные мини-печи из кирпича. Эти сооружения позволяют обогревать дом в межсезонье и в зимнее время года.
Печь, предназначенную исключительно для отопления, возводят, если на дачном участке круглый год есть газ и электричество. Если пищу готовить не на чем, строят печи с варочной плитой.
Схемы маленьких печей из кирпича
Компактные печи не занимают много места, что особенно важно для помещений малой площади. Отопители имеют прямоугольное сечение в основании. Высота печей зависит от высоты строения и выбранной модели. Кирпичную дымовую трубу нередко заменяют стальной трубой заводского производства.
Отопительно-варочная мини-печь
В малые печи, предназначенные для обогрева дома и приготовления еды, встраивают нишу для плиты.
В другую нишу, расположенную выше топки, можно встроить духовку, водогрейный контейнер. Нишевое пространство часто используют для сушки вещей.

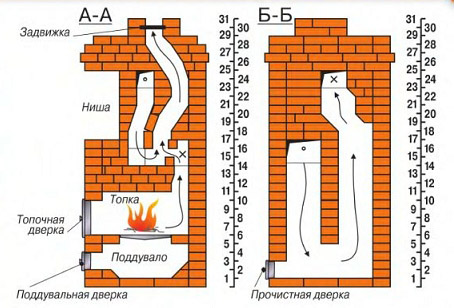

Рассмотрим конкретную схему компактной печки с размером основания 0,64 х 0,51 метра (2 х 3,5 кирпича) и высотой 2,15 метра (32 слоя кладки).
Данная модель отопителя предназначена для нагрева небольших и средних домов площадью от 25 до 40 квадратных метров. Для кладки подойдет керамический полнотелый (рядовой) кирпич.
Печь строят на кухне (посередине помещения или у стены). В печи данной модели присутствуют следующие конструктивные элементы:
- топочная камера;
- поддувало;
- дымовые каналы;
- отверстие для очистки дымовых каналов;
- отверстие для строительства дымовой трубы;
- ниша с варочным настилом;
- ниша для установки духовки либо водогрейного бака.
Металлические элементы для отопителя покупают в строительном магазине. В перечень заводских деталей входят:
- дверца топочная размером 20 х 20 см (цельная чугунная или с огнеупорным стеклом в металлической раме);
Фото 1. Топочная дверца размером 30 на 30, из шлифованного чугуна и огнеупорного стекла. Есть возможность регуляции тяги.
- дверца для поддувала (14 х 14 см);
- 2 дверцы для прочистки дымовых каналов (20 х 14 см);
- колосниковая решетка (45 х 25 см);
- варочный настил размером 20 х 35 см (с отверстием или без него);
- 2 задвижки;
- стальной уголковый профиль длиной 50 см (крепится между топочным листом и печной стеной);
- металлический лист предтопочный размером 50 х 60-70 см.
Духовой шкаф и водогрейный бачок сваривают из стального листа. Под предтопочный лист кладут асбестовый картон такого же размера. Для печных работ потребуется:
- 222 единицы полнотелого красного кирпича;
- готовая кладочная смесь для каминов и печей (либо раствор из песка и обыкновенной глины, взятых на местности в карьере).
Малое отопительное устройство
Рассмотрим конкретную схему отопителя. Основание данной модели имеет форму прямоугольника размером 0,89 х 0,51 метра (2,5 на 2 кирпича). Высота печки — 2 метра 38 см.
Компактные размеры позволяют возводить отопитель в углу или в центре помещения. Если на даче есть кухня и пара жилых комнат общей площадью до 40 квадратных метров, отопитель встраивают в стенные проемы (межкомнатные перегородки).
Основные элементы данной модели:
- топка;
- поддувало;
- каналы дымовые;
- вывод на дымоход.
В портал топки встраивается дверь с жаропрочным стеклом в металлической рамке или сплошная чугунная дверца. Печь строят на прочном фундаменте, заглубленном в грунт. Фундамент делают сплошным либо столбчатым.
Важно! Печь выкладывается из керамического и шамотного кирпича. Из шамотного кирпича кладут топку, из керамического — нижнюю и верхние части отопителя. Кладка делается на песчано-глиняный и шамотно-глиняный растворы.
Изготовление небольшой печи для дачи своими руками
В данном примере подробно рассмотрим подготовительную и основную работу по возведению на даче отопительной компактной мини-печи. Важными моментами работы являются:
- выбор готового проекта;
- выбор места в дачном домике для возведения печки;
- приобретение материалов;
- покупка металлических деталей и аксессуаров;
- подготовка печного инструмента, покупка или аренда электроинструмента (болгарки, вибробура);
- строительство фундамента;
- строительство печки.
Маленькая кирпичная печка для дачи своими руками
Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.
К печи для дачи из кирпича своими руками выдвигаются очень скромные требования. Большие перерывы между посещениями, относительно маленький объем нагреваемого помещения, максимальная экономичность и использование местного топлива – все эти критерии говорят о выборе в пользу дровяной печи. Вопреки распространенному мнению – её вполне можно сделать и без услуг мастера-печника. Рассмотрим подробнее, как проектируется и строится небольшая кирпичная печь для дачи своими руками.
Подготовка к работе
Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится. Слишком уж много нюансов и секретов таит в себе работа профессионального мастера-печника. Но небольшая по размеру, и несложная по конструкции, вертикальная каменная печь для дачи – вполне может быть построена даже неподготовленным человеком. Главное в этом процессе – делать все очень внимательно, аккуратно и в соответствии с нашими рекомендациями.
Схема порядовки кирпича для печки
Выбор строительных материалов
Поскольку описываемая маленькая печь из кирпича для дачи топится дровами, не предназначена для интенсивного и длительного нагрева – ее можно сложить из обычного, а не огнеупорного кирпича. Хотя, для топочной камеры лучше все же использовать жаропрочный материал.
Перечень и необходимое количество материалов:
- красный керамический полнотелый кирпич – 700 шт.;
- решетка колосника – 1 шт.;
- топочная дверка – 1 шт.;
- дверка поддувала – 1 шт.;
- дверки каналов очистки от сажи – 2 шт.;
- задвижка – 1 шт.
Для печи для дачи на дровах своими руками нужно выбирать полнотелый керамический кирпич, которые не крошится от среднего удара молотка, и издает при этом не звонкий (это перекаленный кирпич), а гулкий звук. Желательно, чтобы боковые грани кирпичей были гладкими.
Для раствора нужна будет глина. Печники предпочитают выбирать “жирную”, из которой раствор получается мягкий, как масло, и пластичный, как мягкий пластилин. Такую глину для строительства печи для дачи своими рукам можно найти в строительных магазинах или, посоветовавшись с местными жителями, просто накопать в округе.
Инструмент
С хорошим инструментом печь для дачного дома строится быстро и легко. Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Для резки кирпича нужна болгарка.
Готовим фундамент под кирпичную печь для дачи
Какая бы ни была маленькая кирпичная печь для дачи своими руками – ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.
Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход – то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.
Схема фундамента печки для дачи из кирпича
Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.
Подготавливаем фундамент печи для дачи своими руками
Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее – заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!
Приступаем к постройке печи
Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него – металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.
Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов – ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.
Готовим глиняный раствор
Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.
Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам “б”.
Строим печь на даче: фото испытаний глиняного раствора
Подготовка кирпича и глины
Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.
Особенности печной кладки
Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.
Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке – молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.
Выкладываем печь для дачного дома своими руками
Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.
Важное замечание
Если при кладке кирпич просел ниже, чем нужно – его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!
Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом – не поползли.
Несмотря на маленький размер и простую конструкцию, для небольших домов кирпичные дачные печи пользуются большой популярностью, так как показывают очень неплохие результаты. Они быстро нагреваются, а тепла хватает на целый день. Небольшая кирпичная печь для дачи отличается невысокой стоимостью и доступностью для самостоятельного изготовления, но при постоянном проживании в зимнее время топить её придется два раза в сутки – утром и вечером.
Как сложить печь из кирпича для дома или дачи
Невзирая на развитие новых технологий в сфере отопления, обычная кирпичная печь на дровах остается основным источником тепла во многих частных и дачных домах, гаражах и различных хозяйственных постройках. Но возведение даже простой отопительной печки стоит денег – домовладельцу нужно купить материалы и оплатить услуги мастера-печника. Чтобы сэкономить на строительстве, предлагаем сложить печь из кирпича своими руками. Ниже мы расскажем, как правильно ее построить, предоставим чертежи и кладочные схемы-порядовки.
Выбор проекта печи
Существует бесчисленное множество проектов кирпичных печей на дровах, а опытные мастера постоянно придумывают новые конструкции. Хозяину дома, решившему построить печку из кирпича, будет непросто выбрать подходящий отопитель. Поэтому сначала дайте четкие ответы на следующие вопросы:
- Какие задачи должна решать кирпичная печь в вашем доме, она будет только отопительной или же понадобится с ее помощью готовить пищу и греть воду?
- Сколько места вы готовы выделить под строительство печки при возведении нового дома?
- Если дача или дом уже возведены, то надо подумать о месте размещения отопителя и прохода перекрытий дымоходной трубой. При этом надо учесть и устройство отдельного фундамента.
- Заранее определитесь с дизайном, возможно, вы пожелаете построить печь-камин с панорамным стеклом.
Единственный сложный элемент мангала – арочный свод, который выкладывается по деревянному шаблону
Совет. Новичку на первых порах не стоит браться за кладку серьезной печи из кирпича в доме, а для начала сложить во дворе что-то простое и маленькое — барбекю или мангал, благо таких проектов опубликовано достаточно много. Потренировавшись и набив руку, вы поймете нюансы этой работы и к возведению домашнего отопителя приступите уверенней.
Конечно, сходу построить своими руками красивую печку со встроенным панорамным стеклом несведущему человеку вряд ли удастся. Но ведь для выполнения этих работ и консультации всегда можно пригласить печника. Как правило, эти люди доброжелательны, ведь к постройке домашнего очага надо всегда подходить с душой. Что же до выбора проекта, то вашему вниманию предлагается 3 простых варианта:
- обычная варочная плита на 2 конфорки с баком для подогрева воды;
- канальная отопительная печь–голландка;
- отопительно-варочная печка классической конструкции.
Технология постройки оригинальной ракетной печки представлена в нашем отдельном руководстве.
Варочная плита с водяным котлом
Данная печь имеет размеры 890 х 510 мм и предназначена для приготовления пищи с одновременным подогревом воды в баке, размещенным на пути отходящих из топки дымовых газов. Общая теплоотдача плиты составляет 1.2 кВт при закладке дров дважды в сутки. Ниже эта печь представлена на чертежах в разрезе:
В плите предусмотрен бак-котел, подключаемый к системе водяного отопления дома
Подобная малогабаритная печь из кирпича, сложенная своими руками, довольно проста в исполнении и займет немного места на кухне. Впоследствии к ней можно пристроить отопительный щиток, чтобы отобрать побольше теплоты у дымовых газов. Ниже на схеме кладки показана порядовка печи:
Чтобы сложить варочную плиту самому, надо заранее приобрести следующие материалы и печную фурнитуру:
- кирпич керамический полнотелый – 185 шт.;
- плита из чугуна на 2 конфорки размером 530 х 180;
- колосники 250 х 250 (чугунная или стальная решетка);
- дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140;
- уголок равнополочный 30 х 4 – 3.6 м;
- духовка 320 х 270 х 400;
- бак для воды 150 х 350 х 450.
Примечание. Здесь и далее размеры фурнитуры и материалов указаны в миллиметрах.
Также для подкладки под печь потребуется кровельная сталь и листовой асбест размерами 115 х 64 см, а для укладки перед плитой на пол нужен лист металла 50 х 70 см.
Канальная печка голландка
Эта классическая отопительная печь канального типа действительно родом из Голландии. Ее плюсы – простота и нетребовательность к качеству материалов, а еще тело печки можно наращивать сколь угодно в высоту и таким образом отапливать помещения на двух этажах. Кроме того, голландку можно смело считать мини-печью, поскольку она занимает малую площадь.
Изготовление простейшей голландской печки на 3 канала, изображенной ниже на чертеже, для опытного мастера не составит большой сложности. Новичку же придется потрудиться, чтобы сделать качественную кладку размерами в плане 1010 х 510 мм, уходящую на высоту более 2 м плюс дымовая труба. Но вначале предлагается ознакомиться со схемой кладки данной кирпичной печи и порядовками:
Из чертежа нетрудно понять принцип работы голландки – продукты горения нагревают стенки отопителя, двигаясь по внутренним вертикальным каналам
Для строительства потребуются такие материалы:
- кирпич керамический полнотелый – 390 шт.;
- колосники 250 х 250 (чугунная или стальная решетка);
- дверца топливника 250 х 210, зольника 140 х 140, ревизионная 140 х 140;
- задвижка металлическая 130 х 130;
- лист асбеста 1000 х 500;
- такой же лист кровельной стали.
Печь отопительно-варочная
Конструкция этого источника тепла уже более сложная, хотя внешне печка напоминает ту же голландку. Ее габариты – 650 х 510 мм, а развиваемая тепловая мощность – около 1.5 кВт. По названию кирпичной печи – отопительно-варочная – легко понять, что она предназначена как для обогрева комнат в доме, так и для приготовления пищи. Схема сооружения показана на рисунке:
Схема комбинированной печки для отопления и приготовления пищи
Важный момент. Если внимательно изучить схему, то можно понять, что летнего режима работы в данной простой конструкции не предусмотрено.
Это значит, что готовить пищу летом на печке будет жарковато, если она располагается в доме. Придется готовку выполнять другим способом или же выбирать более подходящий проект источника тепла. Домовладельцам, коих не смущает приведенный факт, предлагается перечень материалов и порядовки, чтобы успешно сложить печь из кирпича:
- кирпич керамический полнотелый – 211 шт.;
- плита из чугуна на 1 конфорку размером 360 х 410;
- колосники 250 х 250;
- дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140, вентиляционная 130 х 75;
- уголок равнополочный 32 х 4 – 300 мм;
- задвижка 140 х 140;
- вязальная проволока диаметром 1.5 – 5 м.
Колосники устанавливаются на кирпичи 5-го ряда, чугунная варочная плита – 10-го
Из какого кирпича класть печь
Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.
В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет полости. Здесь же обязательно требуется только полнотелый камень, без пустот и трещин, хорошего качества. Правда, есть 1 исключение – голландская печь, ее можно класть из кирпичей б/у. Но до абсурда доводить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.
Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.
Из шамотного камня формируется топливник дровяной печки (если требуется по проекту)
Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.
Как правильно построить печь
В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.
Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали.
Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.
Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:
- песок – 6 частей;
- цемент – 1 часть;
- известь, размешанная с водой – 1 часть.
Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.
Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя.
Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3…5 мм. Несколько рекомендаций:
- После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня.
- Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.
- Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.
- При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить.
- По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров.
Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:
Чем можно покрасить печку
Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.
Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:
- кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
- силикатные или акриловые краски;
- жаростойкий лак (например, ПФ-238) вперемешку с красителем.
Наиболее предпочтительным вариантом является прозрачная эмаль КО-85, КО-174 и КО-813. Она годится как на саму печь, так и для покраски металлических частей, поскольку выдерживает температуру до 600 °С. Силикатные и акриловые краски прослужат не так долго, но они и по цене дешевле. Также печь можно покрасить и прозрачным лаком ПФ-238 либо перемешать его с гуашью необходимого цвета, как показано выше на фото.
В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.
Заключение
Конечно же, глубоко раскрыть все нюансы сложного печного дела в рамках одной статьи нереально, мы описали только основные моменты. Чтобы успешно сложить свою первую печь из кирпича, начинающему домашнему мастеру стоит изучить соответствующую литературу, попрактиковаться в кладке. Не менее важен подготовительный этап – следует правильно подобрать материалы, заготовить инструменты и приспособления.
