Регистры отопления: изготовление, применение, характеристики
Регистр отопления – это составная часть системы отопления, прибор, состоящий из нескольких параллельно расположенных горизонтальных гладких труб. Данная разновидность отопительных приборов не завоевала особой популярности среди частных домовладельцев и этому есть объективные причины. Система отопления на основе регистров обладает большим объемом теплоносителя, для нагрева которого требуется потратить гораздо больше энергии, чем в случае с обычными радиаторами.
Область применения
В настоящее время водяные регистры отопления по большей части применяются на производствах (мастерские, цеха, складские помещения, ангары и другие строения с большими площадями). Большой объем теплоносителя и крупные габариты позволяют регистрам эффективно отапливать такие помещения.
Использование отопительных регистров в промышленных зданиях обеспечивает наиболее оптимальный КПД системы отопления. В сравнении с чугунными или стальными батареями, регистры характеризуются лучшей гидравликой и теплоотдачей. Относительно невысокая стоимость их изготовления снижает затраты на установку всей заводской системы отопления. Помимо этого, они не дороги в эксплуатации.
Также регистры рекомендованы к использованию в помещениях с высокими требованиями к санитарной безопасности (медицинские учреждения, детские сады и т.д.). Приборы легко отмываются от грязи и пыли.
Несмотря на это, понятие экономичность не относится к данному виду отопительных приборов. Как уже было отмечено выше, для нагрева большого объема теплоносителя требуется множество энергии.
Отопительные регистры из стальных электросварных труб могут использоваться как в однотрубных, так и в двухтрубных отопительных системах с принудительной или самотечной циркуляцией теплоносителя (на основе воды или пара).
Преимущества
- Большая длина приборов (до 6 м) позволяет равномерно и в кратчайшие сроки нагреть всю площадь помещения.
- Высокие гидравлические характеристики.
- Относительно низкая цена. Стоимость мобильного 3-ех трубного прибора (рассчитанного на отопление помещения площадью до 200 м²) со стальными трубами диаметром 108 мм, с толщиной стенки 3,8 мм и длиной 3 м, с встроенным ТЭНом мощностью 2,5 кВт составляет около 13 000 руб.
- Простота эксплуатации. Приборы легко и быстро очищаются от скопившейся пыли и других загрязнений.
Недостатки
- Большой объем теплоносителя не позволяет эффективно использовать регистры в частных домах. Домашние котлы просто не смогут нагреть такое количество воды или же нагрев будет недостаточным.
Технические характеристики регистров отопления
- Рабочее давление: 10 атмосфер
- Рабочая среда (теплоноситель): вода, пар.
- Тип соединения: резьбовое, либо под сварку.
- Теплоотдача: 500-600 Вт/метр
Существуют 3 основные разновидности регистров:
- секционные П-образной формы;
- змеевиковые S-образной формы;
- «смешанные» (змеевиковые П-образной формы).

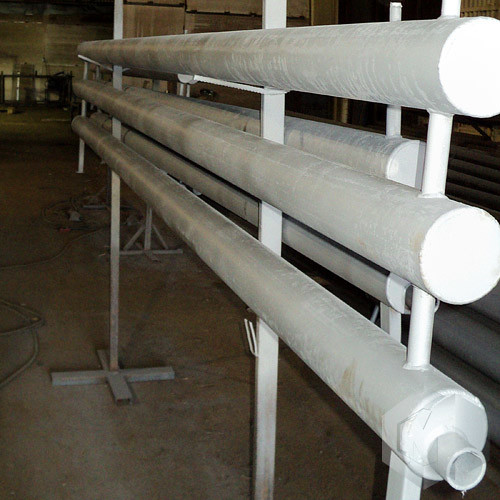

Основными элементами регистров отопления являются стальные трубы (либо трубы из нержавеющей стали марки 304) диаметром от 25 до 200 мм. Регистры диаметром от 25 до 100 мм применяются для отопления заводских помещений административного или хозяйственного назначения, приборы диаметром от 100 до 200 мм применяются в производственных цехах или крупных спортивных комплексах (бассейны, волейбольные, баскетбольные залы).
Что касается частных домовладений, то применение регистров является одним из наиболее неэффективных способов отопления частного дома.
Количество секций прибора может быть неограниченным и зависит только от площади помещения и требуемой теплоотдачи.
Изготовление регистров отопления
Для производства отопительных регистров используются стальные трубы различного диаметра (25-200 мм), которые свариваются между собой на расстоянии 50 мм друг от друга (снижение расстояния между трубами может привести к снижению теплоотдачи). Такое расстояние позволяет добиться максимальной теплоотдачи и свести к минимуму обоюдное излучение.
Регистр включает в себя подачу и обратку, а также установленный в верхней части прибора воздухоотводчик с шаровым краном. Патрубки на подаче и обратке могут быть выполнены в двух вариантах:
- Резьбовое соединение;
- Соединение под сварку.
При индивидуальном заказе регистров на заводе-изготовителе, регистры могут поставляться, как уже в готовом, собранном виде, так и в разобранном виде, что позволяет сэкономить средства на логистике.
Как сделать регистр отопления своими руками?
В отличии от других отопительных приборов, для производства которых требуется сложное, дорогостоящее оборудование, водяные регистры отопления можно сделать своими руками. Основное, что потребуется для изготовления это стальные гладкие трубы и умение пользоваться сварочным аппаратом. Если варить самостоятельно, получиться наиболее дешевый вариант, если же для проведения сварочных работ придется пригласить стороннего сварщика, такой регистр может выйти дороже заводского. В этом случае следует подумать стоит ли вообще этим заниматься самому или проще купить заводской прибор.
Итак, если регистры изготавливаются для использования в частном доме, понадобятся следующие инструменты и материалы:
- Стальные трубы диаметром от 25 до 100 мм, либо профильные трубы схожего размера;
- Перемычки, выполненные из стальной трубы диаметром 25-32 мм;
- Заглушки на трубы;
- Патрубки входа и выхода под сварку или резьбовое соединение;
- Патрубок для воздухоотводчика с шаровым краном;
- Крепежные элементы (кронштейны для крепежа к стене, либо напольные подставки);
- Сварочный аппарат;
- Электроды;
- Средства индивидуальной защиты сварщика (маска, перчатки).
- Газовый ключ;
- Угловая шлифовальная машина;
- Сантиметр;
- Строительный уровень;
После завершения сварочных работ и подсоединения комплектующих (воздухоотводчик кран Маевского и т.п.), регистр опрессовывается под давлением. Если течь не обнаружилась, прибор окрашивается. В случае же обнаружения течи, теплоноситель сливается, а проблемное место вновь заваривается.
Как улучшить эффективность регистров?
Регистры обладают относительно малой теплоотдающей поверхностью и для ее увеличения можно использовать металлические пластины, которые вертикально привариваются к трубам. В результате получается некое подобие ребристых труб.
Помимо этого, регистры можно улучшить таким образом, что они будут «выдавать» конвекторное отопление. Для этого, вместо металлических пластин на лицевую часть прибора вертикально привариваются круглые или профильные трубы, которые будут создавать эффект конвекции. Конвекция основана на том, что горячий воздух всегда поднимается вверх. Прохладный воздух, находящийся в районе пола, втягивается через нижнюю часть трубы и разогреваясь, поднимается вверх. Проходя по трубе воздух нагревается и выходит уже разогретый через верхнюю часть трубы.
Расчет регистров отопления из гладких труб
Расчет производиться по следующей формуле:
- Q – теплоотдача трубы
- D – диаметр трубы (измеряется в метрах)
- L – длина трубы (м)
- K – коэффициент теплоотдачи
- To – температура воздуха в помещении
- Tr – температура теплоносителя
Таким образом, подставив значения каждого конкретного помещения рассчитывается теплоотдача нижней трубы. Верхние трубы обладают примерно на 10% меньшей теплоотдачей, чем нижняя труба.
Видео
Как сделать регистр отопления своими руками: инструкция по сборке и монтажу
Радиаторы отопления – элементы инженерных сантехнических систем, функционально предназначенные нагревать воздух помещения. Согласно СНиП (2.03.01-84) в любом помещении следует применять радиаторы, соответствующие расчётам теплового баланса. Для поддержания нормальной температуры внутри зданий их вполне достаточно.
Однако для гаража или небольшой мастерской лучше сделать регистр отопления своими руками. По габаритам и теплоотдаче этот прибор выходит за пределы параметров классических конструкций, но для указанных помещений подходит гораздо больше. В представленной нами статье подробно изложена технология его изготовления.
Самодельные регистры отопления
Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций.
По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.
Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.
Как рассчитать теплоотдачу?
Требуемое количество материала можно рассчитать, исходя из температурных параметров, которые требуется получить в помещении. На бытовом уровне этот шаг обычно пропускают – делают регистры отопления своими руками «на глазок» по принципу «чем больше, тем лучше».
Но лучше произвести простые расчёты теплоотдачи, для чего не нужно быть математиком. Потребуется лишь:
- Вычислить площадь помещения.
- Узнать о свойствах теплопередачи стали.
- Подобрать оптимальный диаметр трубы.
Площадь помещения рассчитывают умножением размера его длины на размер ширины (S = L*W). Однако для более точных расчётов рекомендуется вычислить объёмный параметр, добавив к вычислениям значение высоты (H).
Так, окончательная расчётная формула приобретает вид:
V = L*W*H
К примеру, требуется вычислить V помещения, где длина 5 м, ширина 3 м, высота 2.15 м. Получают объём помещения: V = 5*3*2.15 = 30.25 м 3 . Опираясь на это базовое значение, следует вести дальнейшие расчёты, определяющие количество тепла, размеры и число регистров отопления для изготовления своими руками.
Прежде всего, рассчитывается требуемое количество тепла на вычисленный объём помещения для достижения необходимой внутренней температуры (Вт):
Qп.т = V * k (Tвн – Tнар),
где V объём помещения; k – коэффициент теплопередачи стен здания; Tвн – температура внутри; Tнар – температура снаружи.
Количество тепла выделяемого одним регистром можно рассчитать по формуле:
Qр = q * L * (1-n),
где: q – тепловой поток от каждой горизонтальной и вертикальной трубы регистра (примерно 20-30 Вт/м); L – длина вертикальных и горизонтальных труб регистра (м); n – коэффициент неучтённых тепловых потоков (для металлических труб – 0,1).
К категории неучтенных потерь тепла также относится вытяжка в гараже. Если установлен механический тип, коэффициент n требуется увеличить, как минимум до 0,2.
Число регистров, соответственно, определяется формулой:
Nр = Qп.т. / Qр
Подобная методика расчётов специалистами-проектировщиками, скорее всего, будет оцениваться как упрощённая и грубая форма. Однако такой подход всё-таки видится более рациональным действием, чем расчет и изготовление регистров своими руками на глазок, без каких-либо расчётов.
Выбор конфигурации отопительного прибора
Самодельные конструкции радиаторов в основном делаются на основе металлических труб диаметром 80 – 150 мм.
Конструктивные особенности ограничиваются двумя вариантами исполнения:
Решётчатое исполнение батареи отопления отличается от «змейки» несколько иным построением контура, причём, в зависимости от вариаций в таких батареях, распределение теплоносителя может быть разным.
Змеевиковые конструкции фактически имеют однообразное исполнение, предполагающее строго последовательное движение теплоносителя.
Решётчатые регистры строятся по разной схематике:
- с одной или двумя перемычками и односторонним питанием;
- с одной или двумя перемычками и разносторонним питанием;
- параллельным включением труб;
- последовательным включением труб.
Число труб одной сборки может составлять от двух до четырёх и более. Редко, но встречается также практика изготовления однотрубных регистров.
Змеевиковая сборка обычно содержит не менее двух труб, соединённых с одной стороны глухой перемычкой, с другой – проходной перемычкой, которые изготовлены из двух трубных отводов (2х45º). Следует отметить, что исполнение регистров отопления формой змеевика используется значительно реже, чем конструкции «решётки».
Оба варианта изготовления – решётчатый и змеевиковый – можно сделать не только на основе классических круглых, но также на основе профильных труб.
Профильные трубы видятся несколько специфичным материалом, так как требуют несколько иного подхода при сборке радиаторов отопления. Однако регистры из профильной трубы получаются более компактными и занимают меньше полезного пространства, а этот фактор тоже немаловажен.
Инструкция по изготовлению радиатора
Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.
Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.
Итак, расчёт сделан, можно приступить к выбору материала.
Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:
- отводы (подходящие к диаметру труб);
- уголки (арматуру);
- лист стальной (толщина равна толщине стенки трубы);
- патрубки (трубы малого диаметра).
Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.
Подготовка и сварка труб
Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.
Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.
Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.
После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.
Сборка батареи отопления
Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.
Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).
Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).
Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.
Особенности конструкции «змейка»
Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.
Для сборки регистра змейкой необходимо:
- Выложить трубы на ровной поверхности.
- Сварить из парных отводов 45º дуговые отводы.
- Соединить дуговыми отводами парные трубы регистра с каждой стороны.
- Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.
Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.
Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.
Отличие профильных регистров
Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.
Особенностями сборки можно отметить лишь подготовку и подгонку межтрубных перемычек. Как правило, сварка здесь не используется. Достаточно иметь хороший металлорежущий инструмент.
Торцы межтрубных перемычек и непосредственно регистровых труб подрезают под углом 45º, добиваясь точного совпадения по граням на линии соединения. Если выполняется сборка регистра вида «решётка», межтрубная перемычка делается с угловыми срезами по торцам и прямыми вырезами по точкам подвода центральных труб.
После подготовки перемычки ставят по месту и аккуратно обваривают. На «змейках» дополнительно ставят глухие арматурные перемычки параллельно проходным.
Самодельные регистры широко применялись для бытовых нужд в недалёком прошлом. Теперь этот вид отопительных приборов используется реже.
Альтернативой регистрам, особенно если гараж не подключен к централизованной системе отопления, послужит чудо печка на солярке. С методикой ее изготовления ознакомит предложенная нами статья.
Выводы и полезное видео по теме
О последовательности изготовления отопительного регистра из профильной трубы и секретах сварки вы можете узнать из видеоролика:
Самодельное нагревательное оборудование активно продолжают делать и эксплуатировать в сельской местности либо на частных производствах для обогрева служебных технических помещений. Но многие отказываются от использования таких нерациональных сооружений, особенно там, где внедряются приборы учёта и контроля потребления теплоносителя.
Хотите рассказать о том, как собрали регистр для гаража или дачи собственными руками? Располагаете информацией, которая может пригодиться самостоятельным домашним мастерам? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.
Изготовление регистров отопления своими руками
Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.
Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.
В качестве теплоносителя может быть применена вода или антифриз, устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.
Преимущества и недостатки приборов
Самодельные металлические либо алюминиевые приборы отличаются от обычных радиаторов собственными размерами. Они состоят из некоторых труб, диаметр которых превосходит 32 мм. Для организации циркулирования теплоносителя трубы объединены между собою патрубками.
Чем обусловлена популярность данных устройств теплоснабжения? Прежде всего, перспективой самостоятельного производства. Можно сделать биметаллические приборы, металлические либо с алюминиевых труб.
До того как подсоединить регистры отопления, следует тщательно изучить все их стороны.
Преимущества:
- Продолжительный срок эксплуатации. Для металлических и алюминиевых модификаций он может достигать 25 лет. При этом возможность поломки будет наименьшей.
- Значительная теплоотдача. Это обуславливается тем, что мощность приборов превосходит этот параметр у традиционных радиаторов и батарей. Связано с большим размером теплоносителя.
- Простой монтаж и эксплуатация. Так как верно определить приборы может любой, кто хоть немного знаком с инструкциями организации теплоснабжения, они могут использоваться в зданиях всех видов. Но чаще всего их можно повстречать в системе отопления производственных, управленческих и торговых помещений.
Но, помимо этого, необходимо учитывать возможные минусы, которыми может обладать регистр из металлической гладкой трубы:
- Большой размер теплоносителя. Это приводит к его стремительному остыванию.
- Наименьший показатель конвекции воздуха. Уменьшает результативность работы теплоснабжения.
- Неприглядный внешний вид. Чаще всего это относится к самодельным системам.
Правильно вычисленная теплоотдача отопления непосредственно зависит от конструкции прибора. В настоящее время применяется ряд типов данных устройств теплоснабжения, различающихся не только используемым материалом производства, но и наружным видом.
Особенности конструкции
Отопительные регистры применяются в большей степени в промышленных цехах, технических комнатах, а, кроме того, в квартирах и собственных домах. Регистры распространены во многих помещениях с высокими санитарными требованиями, к примеру, в медицинских организациях и школах.
По типу системы регистры отопления разделяются на разборные и змеевиковые устройства:
- В секционных регистрах трубы объединяются между собою перемычками наименьшего диаметра — такой вид соединения определён в основном несложностью монтажа. Дистанция меж трубами регистра рассчитывается по формуле D+50 мм, где будет D — диаметр трубы. При соблюдении правила взаимное облучение труб будет сведено к минимуму, как результат — возрастает теплообмен.
- В регистрах змеевикового вида трубы объединяются с торца, при помощи отвода, диаметр которого равный диаметру труб. Небольшое повышение стоимости продукта при этом возмещается огромной площадью поверхности, и как результат — большей отдачей отопительного устройства. Ко всему прочему змеевиковый регистр обладает меньшим гидравлическим противодействием, чем секционный, что дает возможность использовать в системе отопления менее сильные, но более экономные и дешёвые насосы.
Торцевые заглушки труб могут быть как тонкие, выпуклой формы, так и эллиптические. Такие заглушки рекомендовано использовать в системах с наиболее большим давлением теплоносителя, а, кроме того, в украшающих целях, для того чтобы добавить устройству наиболее интересный внешний вид. При надобности наружный сектор регистра в дополнение снабжается фитингом под клапан дегазации.
Существует ещё одна вариация — независимый регистр с ТЭНом. Оборудование подобного типа не требует подсоединения к системе отопления, так как теплоноситель разогревается электричеством, при помощи интегрированного ТЭНа. Во время проектирования подобных регистров мощность ТЭНа выбирается соответственно участка плоскости устройства: перегревание может спровоцировать излишнее увеличение и вытекание теплоносителя через аварийный клапан. При малой мощности ТЭНа эффективность устройства будет ниже его возможных возможностей.
Наружный сегмент независимого регистра в неотъемлемом порядке снабжается фитингом, который первоначально применяется для заливки теплоносителя внутрь, а потом используется для подсоединения аварийного клапана или расширительного бака — и в таком случае применяется для компенсации расширения теплоносителя при согревании.
Материалы для изготовления
В качестве использованных материалов для производства регистров применяются трубы ВГП и электросварные трубы из стали (по ГОСТу 10704−91 и другие). Сплав обладает абсолютно всеми данными, нужными для отопительных устройств: устойчивость к большим температурам и давлению, наименьшее тепловое увеличение (в установленном спектре температур), значительная теплопроводимость, ударостойкость (что важно при применении в производственных помещениях), продолжительный период эксплуатации в отопительных системах.
Для того чтобы удостовериться в качестве сварки и надёжности швов, отделанные регистры отопления подвергаются прессовке и гидравлическим испытаниям. Указатель заполняется жидкостью, достигается излишнее давление, как правило, 1.6 МПа. В случае если при этом обнаруживают течь, жидкость объединяется, производится заваривание обнаруженных отверстий, после чего процесс повторяется.
Расчёт
Существуют методы вычисления характеристик отопительных приборов. Они отличаются верностью вычислений. Однако для организации теплоснабжения с поддержкой металлических либо алюминиевых регистров отопления рекомендовано обратиться к услугам специалистов. Другой вариант — пользоваться специальным программным обеспечением.
Однако в отдельных случаях необходимо верно продумать отопительный прибор самостоятельно. Для этого можно пользоваться простой схемой. Предварительно следует знать следующие характеристики:
- Общая область обогреваемого здания.
- Коэффициент теплоотдачи использованного материала изготовления регистра.
- Диаметр труб, применяемых для изготовления
Зная характеристики, можно рассчитать мощность устройства.
Расчёт регистров из гладких труб, их количества и параметров, требуемых для подогрева того либо другого здания можно осуществить только приблизительно с существенной долей погрешности. Это объясняется большим количеством условий, от которых зависит температура в помещении, таких как: толщина стенок, свойство теплоизоляции помещения, количество и площадь проёмов (а, кроме того, общая площадь щелей в них), интенсивность проветривания, температура внешнего воздуха, скорость ветра.
Поэтому число частей в регистрах и число самих отопительных приборов правильнее планировать «с запасом», а распоряжаться температурой в комнате можно меняя режимы работы отопительного котла. Тем не менее имеется неофициальный стандарт: для обогрева 1 кв. метра здания с высотой потолков 3 метра нужен 1 метр трубы диаметром 60 мм.
Подключение

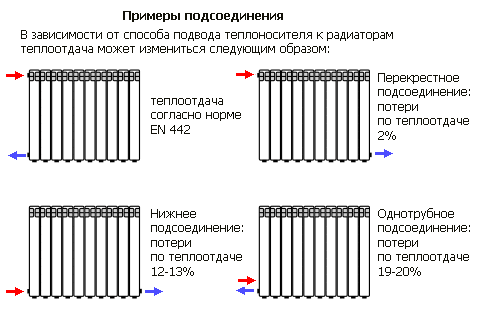

Подключение устройств в отопительную систему может быть реализовано с помощью сварки, резьбовых и фланцевых соединений — подбор того либо другого вида соединения зависит от полезных особенностей отопительной системы. В случае если устройство состоит из значительного числа частей и труб большего диаметра, имеет значение применять подставки и крепления, поддерживающие регистр не только лишь внизу, но и в середине, для того чтобы разделить вес и не формировать чрезмерную нагрузку на нижний сектор. Обратите внимание, для наибольшей производительности регистр предпочтительно устанавливать ближе к полу.
Изготовление своими руками
Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.
Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.
Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:
- Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.
- Формирование чертежа для вычисления оптимального числа использованного материала.
- Осуществление работ по производству отопительного регистра.
- Контроль конструкции на герметичность.
Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.
На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.
Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.
В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.
Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.
Регистры системы отопления: особенности конструкции и инструкция по самостоятельному изготовлению
В качестве обогревательного элемента могут выступать не только радиаторы, но и регистры отопления.На сегодняшний день ассортимент, предлагаемый пользователям, достаточно широк и включает в себя устройства зарубежного и отечественного производства. Также можно сделать регистр отопления из профильной и стальной трубы своими руками.
Устройство и принцип работы

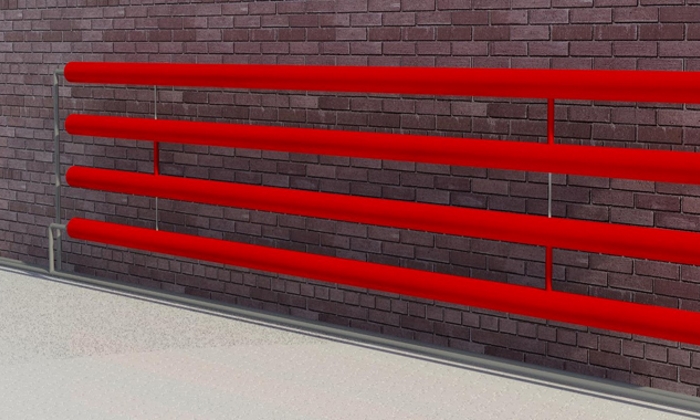

Самый распространенный вариант исполнения регистров отопления — две-три горизонтальные трубы, расположенные параллельно друг к другу и соединенные между собой тонкими перемычками, через которые проходит теплоноситель. Важно, чтобы соблюдалось расстояние между секциями — на 5 см больше диаметра труб. С одних концов трубы завариваются, к другим присоединяют подачу и обратку.
Помимо классического круглого исполнения труб, регистры системы отоплениямогут изготавливаться из квадратных или прямоугольных, при этом принцип действия остается таким же. Единственное, чем квадратное сечение трубы уступает круглому, это снижение качества протока теплоносителя и вероятность создания излишнего внутреннего сопротивления воды в трубах.
Кроме регистров, включенных в общую систему отопления, есть конструкции с встроенным ТЭНом. В таком регистре теплоноситель разогревается электричеством. Наружный сегмент оснащается фитингом для заливки теплоносителя и дальнейшего присоединения расширительного бачка или аварийного клапана.
Длина регистра подбирается исходя из площади помещения, в котором планируется устанавливать систему отопления. Помимо перечисленных конструкций бывают также однотрубные, четырехтрубные и пятитрубные модели приборов.
Какие бывают регистры отопления?
Стандартное исполнение регистров отопления — из гладкихтруб диаметром 25-200 мм. Выделяют три вида теплоотдающих приборов, различных по конструктивным особенностям, форме труб и материалу изготовления.
- Секционные регистры. Представляют собой несколько одинаковых отрезков трубы, соединенных по краям патрубками. Тип соединения бывает последовательный или параллельный. В первом случае соединения устанавливают то с левого, то с правого края секций. С противоположного края вместо патрубков устанавливается подпорка, удерживающая трубы в нужном положении. В параллельном соединении секции подсоединяются друг к другу с помощью патрубков или коллекторов. Плюс секционных регистров в том, что их можно подключать по своему усмотрению, в зависимости от количества и расположения перемычек: односторонне, двухсторонне, попеременно, последовательно.
- Змеевиковые регистры. Изготавливаются из одной трубы, согнутой в виде буквы S или буквы П. Возможен вариант соединения дугообразными патрубками. Количество изгибов подбирается исходя из размера помещения и необходимой температуры обогрева.В отличие от секционных приборов, имеют только последовательную подачу теплоносителя. Змеевик обычно имеет не менее двух труб, соединенных с одной стороны перемычкой.
- Регистр с оребрением. Прибор выглядит не очень привлекательно, но с отоплением справляется лучше двух предыдущих видов и занимает меньше места. Так как сварить подобныерегистры отопления своими руками проблематично, лучше приобрести уже готовое изделие.
- Вертикальный регистр. Такие приборы смотрятся более привлекательно и компактно, при этом принцип циркуляции теплоносителя сохраняется. Их также можно делать из труб круглого, квадратного и прямоугольно сечения. В основном вертикальные регистры из прямоугольных труб используются в небольших по площади помещениях, т.к. сохраняют полезное пространство лучше, нежели круглые.
Независимо от варианта исполнения регистра торцы труб закрываются заглушками. Они бывают плоскими, выпуклыми и эллиптическими. Последние рекомендовано использовать в системах с повышенным давлением теплоносителя, а также для придания красивого вида конструкции.
Как вертикальный, так и горизонтальный регистр отопления из труб сделать своими рукамиможно, хотя и придется приложить усилия. Выбор подходящей модели зависит от отапливаемой площади, качества теплоизоляции здания, наличия дополнительных источников тепла.
Из каких материалов делают регистры?
В зависимости от того, из какого материала изготовлен регистр, будет зависеть эффективность его теплоотдачи, внешний вид, размеры, вес и стоимость. Каждый материал имеет свои плюсы и минусы, которые нужно учитывать при выборе:
- стальные регистры. Можно выбирать приборы из углеродистой, оцинкованной или нержавеющей стали. У первой большие показатели устойчивости к высоким температурам и выносливости. Углеродистый материал подвержен коррозии, поэтому его нужно либо окрашивать, либо покрывать специальными средствами. Присоединяются стальные трубы путем сварки. Регистры отопления из такихтруб, изготовленные самостоятельно, будут недорогими и качественными, а монтаж не вызовет трудностей. Оцинкованная сталь защищена от коррозии, стоит дешево, но имеет непривлекательный внешний вид и требует использование электросварки. Нержавейку можно не окрашивать, она не ржавеет, простая в монтаже, но стоит дороже. Минусы любого вида стали в том, что у нее низкая теплоотдача (45,4 Вт/м х0 С);
- алюминиевые регистры. По сравнению со сталью имеют больший показатель теплоотдачи (209,3 Вт/м х0 С). Кроме этого материал легкий, что облегчает его монтаж. Недостаток алюминия в высокой стоимости. Такие регистры невозможно изготовить в домашних условиях, т.к. для этого требуется специальное оборудование;
- медные регистры. Показатель теплоотдачи меди равен 389,6 Вт/м х0 С. Это самый большой уровень теплопроводности по сравнению со всеми материалами. К плюсам меди относится ее небольшой вес, пластичность, позволяющая изготавливать приборы разных форм, устойчивость к коррозии и красивый внешний вид. Минусы материала в высокой цене, невозможности использовать с несовместимыми с медью сплавами, неустойчивости к механическим повреждениям. По медным регистрам может протекать только чистый теплоноситель с химически нейтральной средой;
- чугунные регистры. Теплопроводность чугуна равна 62,8 Вт/м х0 С. Приобретаются только в готовом виде. Из-за большого веса и размеров чугунные приборы сложно устанавливать самостоятельно, но возможно. Материал долго нагревается и также долго остывает. Однако недостатки компенсируются низкой стоимостью, устойчивостью к повреждениям и долговечностью.
Регистры отопления стальные
Кроме монометаллических существуют и биметаллические регистры. Они изготавливаемые только на заводах. Состоят из нержавеющего сердечника и медного или алюминиевого кожуха с оребрением. Внутренняя поверхность труб из биметалла защищена от коррозии, а внешняя поверхность с пластинами служит для повышения теплоотдачи. Такие приборы дорогие, но эффективны и прослужат долго.
Достоинства и недостатки регистров отопления
Регистры отопления в основном применяются для отапливания складских помещений, цехов, мастерских, ангаров и других помещений специального назначения. Также установка регистров возможна в медицинских учреждениях, школах и садах, т.к. приборы не требовательны в плане ухода и легко отмываются от пыли и грязи. Невысокая стоимость изготовления регистров отопленияснижает затраты на монтаж всей системы. Кроме этого, они не требовательны в эксплуатации. К преимуществам регистров отопления относят:
- большую длину. Некоторые приборы могут достигать до 6 м, что позволяет нагреть большую площади помещения за короткое время;
- относительно небольшая стоимость по сравнению с другими отопительными приборами;
- высокие гидравлические характеристики;
- простой монтаж и последующая эксплуатация;
- возможно присоединение не только к водной системе отопления, но и к паровой;
- большой выбор моделей и материалов изготовления.
Из недостатков можно выделить следующее:
- из-за необходимости использовать большой объем теплоносителя устанавливать регистры в частных домах нерентабельно;
- некоторые приборы имеют не очень привлекательный внешний вид;
- необходимость подбирать место монтажа и надежные крепления, т.к. вес некоторых приборов достаточно большой;
- изделия из стальных трубнужно периодически подкрашивать, чтобы не появилась коррозия.
Регистры отопления позволяю нагреть большую площадь помещения за короткое время
Взвесив все за и против, каждый может решить для себя купить гладкие регистры отопленияуже в готовом виде или поставить прибор, сделанныйсамостоятельно.
Расчет регистров отопления
Прежде чем приобретать и устанавливать регистры помещении, нужно провести расчет необходимого количества приборов. Для этого учитывают ряд факторов, которые влияют на теплопотерю:
- толщина несущих стен и материал их изготовления;
- количество дверей, окон и их размер;
- теплоизоляция пола и потолка;
- расположение комнаы относительно сторон света (север, юг и т.д).
Средняя необходимая мощность любого регистра рассчитывается как площадь помещения, умноженная на 100 Ватт. Провести расчет самостоятельно, не обладая должными знаниями, практически невозможно. С этой целью лучше обратиться к специалистам или воспользоваться онлайн-калькулятором. Но, если вы все-таки решили провести вычисления сами, то нужно знать следующие параметры:
- площадь отапливаемого помещения;
- теплоотдача материала, из которого будет изготовлен прибор;
- диаметр труб.
Расчет регистра отопленияпроводится по формуле: Q=PхDхLхKх∆t, где:
- Q – тепловая мощность;
- P – число π (3,14);
- D – диаметр труб;
- L – длина секции;
- K – показатель теплопроводности;
- ∆t – разница температур между воздухом и теплоносителем.
Для расчета каждой последующей секции результат умножается на 0,9.
Инструкция, как сделать регистр отопления своими руками
Для домашнего изготовления регистра отопления лучше всего использовать стальные трубы. Для их скрепления понадобится обычная сварка, сталь простая в монтаже и обслуживании. Подготовьте необходимые инструменты и материалы:
- сварочный аппарат;
- болгарка;
- газовый ключ;
- молоток;
- щетка с металлическим ворсом;
- тиски для труб;
- молоток;
- уголок и уровень;
- дрель и сверла по металлу;
- рулетка.
Для изготовления регистра отопления своими руками понадобится сварочный аппарат
Как сделать регистр отопления своими рукамии получит качественный прибор? На первом этапе проводят нарезку стальных труб необходимой длины. Из труб меньшего диаметра нарезают заготовки для соединения горизонтальных секций, а также изготавливают четыре перемычки из дюймовой круглой трубы.Из листа металла толщиной 3 мм нарезают заглушки, размер которых определяется по прямоугольному сечению профиля. На двух из них прорезаются отверстия для патрубков. Также необходимо подготовить сами патрубки на вход и выход с резьбовым соединением или под сварку.
На втором этапе, после того, как будут подготовлены все элементы конструкции, в стенах труб вырезают проходные отверстия. Учитываются отступы от каждого торца трубы, примерно 10-15 см. Внутренняя поверхность каждой трубы должна быть хорошо зачищена от шлаков и окалин. Каждый торец закрывается круглой заглушкой, а края завариваются по кругу. Верхняя и нижняя труба закрывается заглушками с отверстиями.
На третьем этапе выполняется сборка регистра. Подготовленные трубы выкладывают на ровной поверхности в той последовательности, в которой они будут выглядеть после сборки. С помощью уровня выравниваются по торцевым кромкам. Следите, чтобы трубы с отверстиями на торцах разместились в нужном месте: сверху и снизу и с учетом выбранной схемы подключения: односторонняя, двухсторонняя.
С помощью сварки перемычки, переходные трубы и патрубки привариваются между основных труб. Проверяется герметичность соединений и только после этого отопительныйприбор готов к установке.
После сборки наступает этап подключения самодельного регистра к системе отопления. Если конструкция получилась тяжелой, ее нужно закрепит с помощью стойки или кронштейнов. Чем тяжелее прибор, тем мощнее крепежи понадобятся. Полость труб заполняется теплоносителем. К общему трубопроводурегистр крепится с помощью патрубков с резьбой или приваривается наглухо.
Для присоединения регистра с помощью резьбы используют шаровой кран, муфту или накидную гайку-американку. Если используется варка, то ей приваривается штуцер, вкрученный в шаровой кран, к трубе отопительного контура.
Монтаж регистра лучше проводить до начала отопительного сезона. Это позволит устранить все неисправности в случае их обнаружения.
Принцип изготовления регистров для отопления помещений своими руками
Отопительные системы, которые сделаны из труб, называются регистрами для обогрева. Данные элементы бывают как заводского, так и самостоятельного изготовления. Регистры имеют, по сравнению с радиаторами, более широкую площадь нагреваемой поверхности. Также, благодаря отсутствию ребер жесткости, сильно облегчается процесс их гигиенической чистки. Особенно востребованными являются системы алюминиевых отопительных регистров, которые обладают преимущественными техническими характеристики.
Регистры отопления помогают сделать ваш дом уютным и теплым, при этом вы всегда сможете установить их самостоятельно, без привлечения специалистов.
Данные элементы считаются идеальным средством для обогрева частных домов, технических и производственных помещений.
Регистры очень часто применяются в небольших квартирах или различных помещениях в системе автономного отопления. Их эффективность обусловлена достаточным количеством теплоносителя, который обладает повышенной теплоемкостью. Сегодня очень многих людей интересует рабочая схема и установка таких регистров отопления самостоятельно.
Основные виды регистров
Наиболее востребованными видами данных отопительных систем считаются алюминиевые, чугунные и стальные регистры. Достаточно большим спросом пользуются элементы первого типа. Они характеризуются такими техническими параметрами:
Схема строения радиатора отопления.
- Стойкость к коррозийным процессам.
- Долгий срок эксплуатации.
- Небольшой вес алюминиевых труб.
- Отсутствие сварных соединений и стыков.
- Достаточно высокий показатель теплоотдачи.
Такой параметр алюминиевых регистров, как отсутствие стыков и любых соединений, достигается благодаря монолитному литью. Главным недостатком этого вида отопительных систем считается их высокая цена. Алюминиевые регистры применяются исключительно в административных зданиях и жилых домах. В помещениях производственного назначения, как правило, применяются системы, которые сделаны из более прочных и надежных металлов.
Производятся также регистры из стали и чугуна. Базовая установка и монтаж первых считается не очень сложным процессом работы. Это связано с наличием в них монолитного фланцевого соединения. Как правило, к отопительному трубопроводу приваривают второй фланец и при помощи болтов соединяют их между собой. Этого бывает вполне достаточно. Стоимость чугунных отопительных регистров варьируется в пределах от 1600 рублей за 1 м.

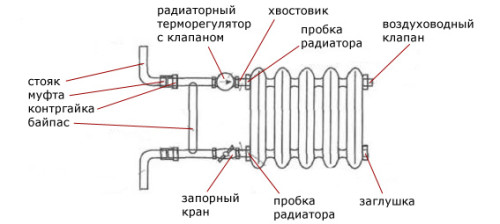

Примеры подключения батареи.
Кроме стационарных систем, где главным источником тепла является котел, бывают и модели передвижные. В данном случае нагревание теплоносителя осуществляется непосредственно электрическим тэном. Работа таких устройств рассчитана на напряжение в 220 вольт. Регистры, которые функционируют на базе электроэнергии, снабжены специальной защитой от поражения током.
Передвижные регистры широко применяются для отопления различных объектов при их строительстве. Они используются для обогрева таких помещений, где исключается резкий подъем температуры. Относительно небольшие габариты таких отопительных систем, позволяют производить их частую перебазировку. Большинство переносных регистров имеют очень низкие эксплуатационные издержки. Их легко можно установить своими руками.
Расчет необходимого количества регистров в доме
При выборе регистров для отопления нужно обратить особое внимание на использованные в конструкции трубы и их диаметр. Самым подходящим вариантом для этого параметра считается размер в 31-32 мм. Эксперты не рекомендуют делать монтаж регистров из труб, диаметр которых превышает 82 мм. Это связано с тем, что котлы для обогрева не смогут обеспечить нужное количество теплоносителя.
В плане теплоотдачи лучше алюминиевые радиаторы, чем стальные.
Для каждого отдельного здания необходимо очень точно определить количество труб и их диаметр в регистре. Поэтому установка данных отопительных систем в доме требует обязательного учета таких факторов:
- Число дверей и окон в здании.
- Толщина стен.
- Материалы, из которых сделаны окна и двери.
Для расчета нужного количества труб следует учитывать один основной показатель — теплоотдачу 1 м трубопровода. По затратам монтаж отопительной системы с помощью радиаторов и регистров не сильно отличается. Различия в цене зависит лишь от количества стыков, стоимости сварочных работ и труб, размеров приборов. В многоэтажных и одноэтажных домах лучше всего применять регистры при нижней разводке труб.
Самостоятельное изготовление и установка регистра
Изготовление заводских регистров, как правило, осуществляется очень качественно, а их последующая установка не является сильно затруднительной. Но они имеют достаточно большой недостаток — это их высокая стоимость. Цена таких систем превышает первоначальную сумму издержек в 3 раза. Поэтому очень много владельцев квартир и частных домов выбирают альтернативный вариант — монтаж регистра своими руками. Для этого может быть использована такая схема.
Перед тем как приступить к сборке такой системы для отопления, вы должны подготовить все необходимые рабочие средства. Для данного процесса вам потребуются такие материалы:
- Трубы.
- Заглушки.
- Отводы.
- Кран для спуска воздуха.
- Масляная краска.
Монтаж регистров для отопления своими руками требует наличия следующих инструментов:
- Сварочный аппарат.
- Молоток.
- Шуруповерт.
- Болгарка.
- Газовые и разводные ключи.
- Дрель.
Схема изготовления регистров своими руками не является сильно сложной. От вас потребуется определенный опыт в газосварочных работах. После подготовки всех необходимых средств, нужно выбрать форму будущего регистра. Как правило, эти системы монтируют в форме змеевика или же в виде параллельно установленных труб.
Сначала нужно нарезать заготовки одинаковой длины из необходимого количества труб, внутреннюю полость которых следует очистить от всего лишнего. На торцы вышеуказанных компонентов навариваются специальные заглушки. Часто при необходимости на них делаются отверстия для соединений. Сборка регистров в единую целостную систему осуществляется при помощи отводов. После этого необходимо установить краны, которые используются для спуска воздуха. Также надо отметить тот факт, что перед установкой рекомендуется покрасить регистры масляной краской.
Обзор регистров для отопления: выбор конструкции, материала изготовления и правила монтажа
Для организации теплоснабжения больших помещений нецелесообразно использовать стандартные заводские батареи и радиаторы. Они имеют слишком малую тепловую отдачу и номинальную мощность. В качестве их альтернативы можно рассмотреть регистры отопления: изготовление из труб, правила выполнения расчетов и особенности монтажа.
Преимущества и недостатки регистров отопления
Самодельные стальные или алюминиевые регистры отопления отличаются от стандартных радиаторов своими размерами. Они состоят из нескольких труб, диаметр которых превышает 32 мм. Для организации циркуляции теплоносителя трубы соединены между собой патрубками.
Чем обусловлена популярность этих приборов теплоснабжения? Во-первых, возможностью самостоятельного изготовления. Можно сделать биметаллические регистры отопления, стальные или из алюминиевых труб. Намного реже встречаются пластиковые модели, так как они не обладают должными эксплуатационными качествами.
До того как подключить регистры отопления следует внимательно изучить их «слабые» и «сильные» стороны.
- Длительный срок эксплуатации. Для стальных и алюминиевых моделей он может достигать 25 лет. При этом вероятность поломки будет минимальной;
- Большая теплоотдача. Это обусловлено тем, что мощность регистра отопления превышает этот параметр у классических радиаторов и батарей. Связано с большим объемом теплоносителя;
- Простой монтаж и эксплуатация. Так как правильно установить регистры отопления может любой, кто хотя бы немного знаком с правилами организации теплоснабжения – они могут применяться в зданиях всех типов. Но чаще всего их можно встретить в системе отопления больших производственных, административных и торговых помещений.
Но кроме этого нужно учитывать возможные недостатки, которыми может обладать регистр отопления из стальной гладкой трубы:
- Большой объем теплоносителя. Это приводит к его быстрому остыванию;
- Минимальный показатель конвекции воздуха. Снижает эффективность работы теплоснабжения;
- Непривлекательный внешний вид. Чаще всего это относится к самодельным конструкциям.
Правильно рассчитанная теплоотдача регистра отопления напрямую зависит от его конструкции. В настоящее время используется несколько типов этих приборов теплоснабжения, отличающихся не только используемым материалом изготовления, но и внешним видом.
Масса заполненного водой регистра может быть очень высока. Поэтому нужно заранее продумать надежную систему его крепления к стене.
Типы регистров отопления
Изначально следует определиться с видом конструкции. Ведь как рассчитать регистр отопления, если не будут известны его геометрические параметры и принцип циркуляции теплоносителя? Для изготовления отопительных приборов рекомендуется использовать стандартные проверенные схемы.
Определяющим параметром выбора является требуемая скорость циркуляции теплоносителя в системе и степень теплоотдачи регистра. Исходя из этих требований можно выбрать два типа отопительных приборов:
- Секционный. Представляет собой от двух и более труб большого диаметра, соединенных патрубками. Сечение последних должно быть равно этому же параметру подающей магистрали. Подбор регистра отопления подобного типа актуален для систем с принудительной циркуляцией, так как в конструкции создается избыточное гидравлическое сопротивление при прохождении теплоносителя;
- Змеевиковые. Состоят из одной трубы, которая имеет изгибы. Изготовить подобные самодельные регистры отопления проблематично. Для увеличения показателя циркуляции трубы могут быть соединены патрубками. Но это не является обязательным, как в вышеописанных моделях.
Так как своими руками сделать регистр отопления можно даже в домашних условиях – их часто изготавливают, а не приобретают готовые модели. Но перед этим следует выполнить правильный расчет мощности регистра отопления.
Для изготовления регистров можно использовать трубы различного сечения – круглые, прямоугольные или квадратные. Предпочтение отдается первым, так как для них трение воды при движении будет минимальным.
Расчет отопительных регистров
Существует несколько методик вычисления параметров регистров отопления. Они отличаются точностью вычислений и трудоемкостью. Но для организации теплоснабжения с помощью стальных или алюминиевых регистров отопления рекомендуется прибегнуть к услугам профессионалов. Альтернативный вариант – воспользоваться специальным программным обеспечением.
Однако в некоторых случаях необходимо правильно рассчитать регистр отопления самостоятельно. Для этого можно воспользоваться упрощенной схемой. Предварительно необходимо знать следующие параметры:
- Общая площадь отапливаемого помещения;
- Коэффициент теплоотдачи материала изготовления регистра;
- Диаметр труб, используемых для изготовления.
Для труб круглого сечения вычисление удельной мощности регистра отопления можно сделать по данным таблицы. Эти значения даются для 1 м.п. трубы регистра.
Диаметр, трубы, м | 25 | 32 | 40 | 57 | 76 | 89 | 110 |
Площадь помещения, м² | 0,5 | 0,56 | 0,69 | 0,94 | 1,19 | 1,37 | 1,66 |
Однако такой способ подбора регистра отопления имеет ряд существенных недостатков. Данные даются для помещений, где высота потолков не превышает 3 м.п., не учитывается тепловой режим работы системы и температура воздуха в комнате.
Для более точных вычислений рекомендуется воспользоваться формулой:
Q=P*D*L*K*Δt
Где Q – удельная тепловая мощность, Вт, P – число π – 3,14, D – диаметр трубы, м., L – длина одной секции, м, К – коэффициент теплопроводности. Для металла этот показатель равен 11,63 Вт/м²*С, Δt – разница температур между теплоносителем и воздухом в помещении.
Зная эти параметры, можно самостоятельно рассчитать мощность регистра отопления. Предположим, что длина одной секции равна 2 м., а диаметр трубы – 76 мм. Δt составляет 60°С (80-20). В таком случае мощность одной секции регистра отопления из стальной гладкой трубы будет равна:
Q=3,14*0,076*2*11,63*60=333 Вт
Для расчета каждой последующей секции прибора полученный результат нужно умножать на понижающий коэффициент 0,9.
По этой методике нельзя рассчитывать ребристые регистры отопления. У них теплоотдача будет выше из-за увеличенной площади прибора.
Выбираем материал изготовления для регистров
Следующим параметром, который обязательно учитывается при выборе регистра является материал его изготовления.
Можно редко встретить регистры отопления из профильной трубы – чаще всего для этого применяются стальные изделия круглого сечения.
В настоящее время для производства регистров используют несколько материалов – металл, алюминий или биметаллические трубы.
Разница между ним заключается в расчетной теплоотдаче и сроке эксплуатации:
- Стальные регистры отопления из профильной трубы или круглого сечения. Характеризуются простотой изготовления и небольшой стоимостью. Недостаток – ржавление поверхности. При выборе особое внимание нужно обратить на качество сварных швов;
- Алюминиевые. Встречаются крайне редко, так как для сварки алюминиевых отопительных регистров необходимо специально оборудование. Но зато они обладают лучшими показателями теплопроводности. Фактически отсутствуют потери тепла;
- Биметаллические. Они делаются из специального типа отопительных труб. У них есть сердечник, изготовленный из стали. Для увеличения площади обогрева конструкция имеет медные или алюминиевые пластинчатые теплообменники. Для всех биметаллических регистров отопления свойственен небольшой диаметр труб – до 50 мм. Поэтому их чаще используют для организации теплоснабжения в жилых домах и небольших производственных и торговых помещениях.
Материал изготовления напрямую влияет на расчет регистра отопления. Главным показателем при этом является коэффициент теплопроводности. Несмотря на то что алюминиевые модели обладают оптимальным значением – их высокая стоимость и трудоемкость изготовления не позволяют использовать регистры этого типа в отопительных системах повсеместно.
Для изготовления ребристых регистров отопления можно использовать комплектующие от стальных радиаторов.
Изготовление регистров для отопления своими руками
Одним из преимуществ применения регистров в отопительных системах является возможность их самостоятельного изготовления. Для этого чаще всего применяют стальные трубы круглого сечения. Несмотря на то что показатель теплоотдачи регистра отопления в этом случае не будет идеальным – процесс изготовления не потребует особых навыков.
Для самостоятельного производства этого отопительного элемента потребуется труба диаметром от 40 до 70 мм. Большее значение сечения приведет к значительным потерям тепла при циркуляции теплоносителя. Сделать своими руками регистр отопления можно по следующей схеме проведения работ:
- Расчет оптимальных параметров отопительного прибора – диаметра трубы, общей протяженности секции.
- Составление чертежа для вычисления оптимального количества материала.
- Выполнение работ по изготовлению отопительного регистра своими руками.
- Проверка конструкции на герметичность.
Для выполнения поставленной задачи потребуется стальная труба, предназначенная для формирования основных регистров и магистраль меньшего диаметра. С ее помощью регистры будут соединены друг с другом и системой отопления. Также понадобятся специальные торцевые заглушки на трубы.
На первом этапе необходимо с помощью болгарки обрезать трубы до нужной длины. Использовать сварочный аппарат для этого не рекомендуется, так как на торцах отопительного регистра из круглой трубы сформируется наплав. Затем изготавливаются отверстия для подключения патрубков. Сварочным аппаратом привариваются патрубки и монтируются торцевые заглушки. Для обеспечения безопасности работы самодельного регистра отопления необходимо установить воздухоотводчик и спускной клапан. Они монтируются в верхней части конструкции, но на противоположной стороне относительно точки подключения к отоплению.
В некоторых случаях выполняется модернизация традиционной схемы стального или биметаллического отопительного регистра. Она заключается в установке электрического нагревательного ТЭНа.
Так можно сделать автономный источник тепла, который не будет зависеть от работы водяного отопления. В случае аварии или проведения технических работ самодельный отопительный регистр будет генерировать тепло с помощью ТЭНа. Но для этого следует при монтаже установить запорную арматуру, чтобы теплоноситель циркулировал только внутри отопительного прибора.
Во время выбора схемы и изготовления регистра отопления толщина трубы не имеет значения. Разница диаметров между ней и подводящей магистралью обуславливает полное отсутствие гидроударов в конструкции.
Монтаж регистров в систему отопления
Правильная установка регистров отопления может быть осуществлена двумя способами – на резьбовых соединениях или с помощью сварочного аппарата. Все зависит от общей массы конструкции, ее габаритов и параметров системы теплоснабжения.
В целом специалисты рекомендуют руководствоваться теми же правилами, что и при установке радиаторов. Разница заключается только в размерах конструкции. Если необходимо выполнить подключение регистра отопления к гравитационной системе – обязательно соблюдается требуемый показатель уклона. Прибор теплоснабжения должен быть наклонен в сторону движения теплоносителя. Для систем с естественной циркуляцией таких требований не существует.
Для правильной установки отопительных регистров необходимо руководствоваться следующими правилами:
- Соблюдение минимальных расстояний от стены и оконных конструкций. Оно должно составлять не менее 20 см. Это необходимо для проведения технических или ремонтных мероприятий;
- Для резьбового подключения отопительного регистра применяются только паранитовые подкладки или сантехнический лен;
- Все отопительные регистры из профильных или стальных труб в обязательном порядке красятся. Это необходимо для предотвращения появления ржавчины на их поверхности.
Несмотря на то что показатель теплоотдачи отопительного регистра при этом снизится – срок безремонтной службы конструкции значительно возрастет.
Монтаж рекомендуется проводить не в отопительный сезон. После пробного запуска отопительной системы можно сравнить расчетную мощность регистра с фактической и в случае надобности внести оперативные изменения в конструкцию.
Правила эксплуатации отопительных регистров
Для увеличения срока службы необходимо проводить ряд мероприятий по поддержанию регистров отопления в рабочем состоянии. Рекомендуется составить график контрольных проверок, включающий в себя визуальный осмотр и анализ температурного режима работы регистра.
Кроме этого, следует периодически выполнить очистку внутренней поверхности конструкции от накипи и ржавчины. Для этого лучше всего применять гидродинамический метод, так как для химической очистки потребуется большое количество специальной жидкости. Это можно делать без демонтажа конструкции – достаточно при изготовлении установить патрубки для обеспечения доступа к внутренней полости регистра.
Каждый раз перед новым отопительным сезоном проверяется целостность конструкции, надежность сварных и резьбовых соединений. В случае надобности выполняется замена прокладок и навариваются ремонтные швы.
Можно ли использовать регистры отопления для теплоснабжения частного дома? Такая практика существует, но для этого заказывают изделия из медных труб. Они характеризуются высокой стоимостью, но при этом обладают рядом отличительных качеств. Также учитывается их привлекательный внешний вид, который значительно отличается от стальных конструкций.
В видеоматериале показан пример изготовления регистра из стальной профильной трубы:
