Какие бывают размеры оконных проемов?
Правильные размеры оконных проемов делают пребывание человека в доме комфортным, а работу в производственном помещении эффективной. Оптимальное расположение окон на фасадной стене и их размеры, создают привлекательный внешний вид. Чтобы не допустить ошибок и просчетов при строительстве архитектурных сооружений и остеклении зданий рекомендуется ознакомиться со СНиП и ГОСТ.
Особенности
Окно – важнейший элемент строения. Пространство оконных проемов обеспечивает необходимую освещенность, объединяют внутреннее пространство комнаты с внешним миром, способствуют притоку свежего воздуха. Не обладая знаниями особенностей размещения и специфики окон, нельзя создать комфортные условия для пребывания в помещении и обеспечить эффективное использование постройки. К примеру, размеры застекленного участка должны быть равны 35–50% фасадной площади стены.
Светлая комната не только выглядит обжитой и уютной, она дает определенный психологический настрой. Оптимальный уровень естественного освещения, значительно повышает эффективность. Стандартизация размеров оконных проемов, предоставляет готовые варианты для решения подобных задач.
Конструкционные особенности окон во многом зависят от материала, используемого для построения здания и самого окна.
Современное строительство жилищных комплексов не отличается доскональной стандартизацией. Часто проемы окон выполняются владельцами зданий по личным предпочтениям. Например, в случае с мансардными постройками. Нередко это может стать причиной того, что окно будет слишком маленьким или, наоборот, огромным. Чтобы минимизировать возможность появления таких ситуаций существует свод стандартов и норм, регламентирующих взаимосвязь расположения, конструкции и размеров оконных проемов.
Нормы и стандарты выделяют несколько основных моментов:
- выбор технических характеристик оконного проема, определяется типом помещения и целями его использования;
- общая площадь должна обеспечивать необходимый уровень освещенности (без использования искусственного освещения в светлое время суток).
Нормативные требования
Размеры окон регламентируются стандартами, выполняются по ГОСТу. Нюансы и локальные случаи рассматриваются в строительных нормах и правилах (СНиП).
Регламент обеспечивает возможность преодолеть возможные ошибки на стадии проектирования и строительства жилых зданий. ГОСТ определяет размер двери и окна в частном доме, а также дверных проемов в промышленных и общественных сооружениях. Это позволяет сэкономить деньги время.
Рекомендуется размещение оконных рам в верхней части стен. Это обусловлено тем, что большая часть естественного солнечного освещения пространства комнаты осуществляется верхней частью окна. Часто, локальные условия не позволяют выдержать необходимую высоту проема, что приведет к использованию средств дополнительного освещения.
Нормативы рекомендуют оптимальную площадь окон, чтобы при достаточном освещении избежать чрезмерных потерь тепла в зимнее время.
Для жилых зданий, обычно используют соотношение площади окон к полу 1: 6–1: 8, в то время, как для общежитий, этот норматив – 1: 5–1: 8. Следует подчеркнуть, что эффективность применения рекомендуемых нормативов зависит от географической широты, ландшафта, окружающей застройки, расположения относительно сторон света. Рекомендуемая площадь окна вычисляется, как сумма площадей освещаемых комнат, а также из расчета 0,03 кв. м на 1 кубический метр объема. Толщина стекла увеличивается в соответствии с увеличением площади окна.
Большое значение имеет строго вертикальное положение рамы. Оно минимизирует возможность самовольного раскрытия створок. Качество герметизации непосредственно определяет эффективность и срок службы окна. Кроме пропускания света, оконные проемы являются частью дизайна здания. После установки деревянных рам, их скосы декорируются отделочным материалом. Это выгонка, металлический уголок, наличники.
Размеры проемов, устройство окон, их внешний вид непосредственно определяют объем и эффективность освещения помещения, функционал здания и его принадлежность к определенному архитектурному стилю. Так, остекление в «сталинке» современными пакетами должно быть декорировано соответствующим образом, чтобы не нарушать общую концепцию.
Существующие строительные нормы и правила предоставляют рекомендуемые конструкции окон для определенных видов зданий. В зависимости от предназначения, оконные блоки бывают с двойным, тройным либо одинарным пакетом. Первый тип предполагает влажность от 12%, при размерах от 60 x 180 см. Типовой блок 1,5 м предполагает 8 мм стекла на 1 обвязку. Установка пластика, кроме количества стеклопакетов, предполагает строгую схему переплетов, которая рекомендует оптимальное количество открывающихся и глухих частей. Установка пластика, кроме количества стеклопакетов, предполагает строгую схему переплетов, которая рекомендует оптимальное количество открывающихся и глухих частей.
Стандарты
В целях охраны здоровья и жизни людей, окружающей среды, растений и животных, защиты личного и государственного имущества разработаны специальные стандарты. ГОСТ – это аббревиатура государственных стандартов.
Технологии и способы, изложенные в ГОСТе, являются рекомендациями для производителей и строителей, многие из которых обязательны для исполнения. Как и любая другая технология, нормативы и стандарты менялись с течением времени. Тенденции этого процесса наглядно демонстрирует таблица.
Стандартные размеры оконных проемов и габариты балконных дверей регламентирует ГОСТ 11214-86. Рекомендуемая ширина для окон от 870 до 2670 мм, высота от 1160 до 2060 мм.
Величины параметров могут меняться от величины площади помещения, его назначения, архитектурных особенностей здания.
Обычно, площадь остекления пропорциональна размерам комнат и всего дома. Размеры проемов определяют схему остекления и количество фрамуг. При этом учитываются габариты балконных дверей. Их стандартная высота 2755 мм, ширина варьируется (870, 1170 и 1778 мм).
Окна – важнейший составной элемент архитектурного облика здания. Их размеры должны органично вписываться в геометрию фасада. Габариты окон, рекомендуемые ГОСТом, оптимально отвечают типовым решениям. Индивидуальные проекты могут использовать другие размеры, которые позволяют в полной мере реализовать авторские идеи.
ГОСТ 11214-86 и ГОСТ 23166-99 регламентирует технические требования для конструкций, типов, видов, маркировок и стандартных размеров окон и проемов для жилых зданий.
По ГОСТу стандартная величина у окна определяется габаритами проема, материалом рамы, его типом.
Стандартизация определяет нормы размера проемов и окон высотой 60, 90, 120, 135, 150, 180 см, и шириной, 60, 90, 100, 120, 150, 180. К примеру, по ГОСТу существуют соответствия: 560 х 870 (для проема размерами 610 х 910); 560 х 1170 (для проема размерами 610 х 1210).
Знание ГОСТов необходимо при возведении типовых жилищных массивов, строительстве частного жилья и общественных зданий, ремонте и замене окон. Их соблюдение гарантирует безопасность и уют жилья. Размеры окон бывают разные. Конфигурация современных оконных проемов при типовой застройке зависит от площади помещения.
ГОСТ 11214-86 регламентирует возможное расхождение высоты и ширины. Иногда оно составляет пару сантиметров, иногда может превышать 20. Очевидно, что объемное помещение с высоким потолком требует более высокий уровень освещенности, чем небольшая спальная комната.
Материал, из которого построено строение во многом определяет технологию и строение оконных проемов.
Устройство в кирпичном доме
Ширина проема с внутренней стороны дома обязательно делается шире, чем размеры оконной рамы. При виде сверху боковые стенки конфигурируют некий уступ, который носит название четверти.
Рамы устанавливают с внутренней части помещения в расширение откоса, упирая их фронтальной частью в заднюю кромку четверти. В роли верхней перемычки используется балка (железобетон, обычно около 300 мм ширины). Возможно применение в тех же целях металлических швеллеров или толстостенных стальных уголков (не менее 120 х 120 мм сечения). Длина балки должна быть такой, чтобы она полностью перекрывала проем и заходила на боковые стены, то есть, не меньше 1 м с одной стороны.
Особенности установки в деревянном строении
Особенности остекления домов из дерева связаны со свойствами натуральных материалов и конфигураций стен из бревен. Деревянные строения дают усадку независимо от возраста. Использование «живого» материала предполагает постоянное изменение геометрии проёмов под действием температуры и влажности.
Такие процессы могут не только ограничить функциональность окна, но и разрушить раму. Чтобы избежать этого, проёмы деревянных домов оснащаются специальной конструкцией – окосячкой. Она обеспечивает стабильное функционирование оконных рам. Окна в срубах устанавливается только на линии соприкосновения бревен.
Наилучший вариант, при котором достигается максимальная эффективность – установка посередине проёма.
Примеры в конструкции из газобетона
Внутри готового оконного проема из пеноблоков установливаются и жестко закрепляются вертикальные подпорки (из стальных труб, брусков). Сверху плашмя закрепляется доска, на которую помещаются пустотелые U образные блоки, в каркасном порядке в них укладывается арматура, которая приваривается к вертикальным подпоркам. После чего желоб заливается бетоном, который после высыхания дает жесткую монолитную перемычку.
Советы
- Многим людям нравятся окна «от пола, до потолка», которые могут выполнять функцию двери на террасу. С этим трудно не согласиться, но лишь в том случае, когда у вас в наличии нерегламентированные источники тепла.
- Максимальный размер единичной конструкции не может быть более шести квадратных метров. Проем и окно не располагаются вплотную к прилегающей стенке. Рекомендуемый отступ – 50 см.
- Ширина окна в один метр будет оптимальной при ширине комнаты в 2 м, при условии его расположения в центре стены, на расстояние 20–30 см от потолка.
- Спальные комнаты, ванные помещения, кладовки могут иметь другие размеры окон, отступов. Уменьшение окон в этом случае не критично. Функциональность этих помещений больше зависит от проветривания, а не от освещенности.
Для пластиковых окон в многоквартирном доме рекомендуется использовать стандартные размеры, это сэкономит средства и время.
При замене окон замеры проводятся по правилам:
- оконный проем измеряют и снаружи и изнутри;
- при замерах используют уровень;
- учитывается размеры простенков и величина монтажных зазоров;
- шириной окна считается наименьшая величина трех замеров (верх, середина, низ);
- высота окна вычисляется аналогично.
Для окон с четвертью:
- оконная рама должна на 2–4 см заходить за боковые выступы;
- на 2 см утапливается за верхнюю стенку;
- монтажная планка возвышается над нижней на 2 см (для формирования отлива).
Потратив незначительное время на изучение нормативов и стандартов, каждый может гарантировать эффективную реализацию обустройства помещения. Расположение оконных проемов, их величина, остекление требуют определенных знаний, которые тесно взаимосвязаны. Чтобы не упустить важные детали и не допустить ошибок рекомендуется выполнять рекомендации и советы базовой документации (ГОСТ, СНиП).
Инструкцию по установке окон ПВХ вы можете узнать, посмотрев видео немного ниже.
Какими должны быть размеры оконных проемов по ГОСТу
Бывают случаи, когда размер окон в одном и том же доме может отличаться на десять-пятнадцать сантиметров. Именно поэтому в процессе замеров окон перед заменой зачастую приходится использовать помощь профессионалов. При этом существуют стандартизированные размеры оконных проемов по ГОСТу, которых необходимо придерживаться в процессе проектирования дома, чтобы затем не усложнять жизнь компаниям по производству окон и людям, занимающимся монтажом. На основе стандартных размерностей может осуществляться расширение проемов или же их сужение в зависимости от необходимости.
Размеры окон: определение широты и высоты
Зная требуемую минимальную площадь окон и размещение их на фасаде здания, можно начинать процесс расчета размеров каждого проема. Наиболее целесообразным будет, если за основу примется максимально возможная высота оконного проема, допустимая для конкретного здания в данной его части, что обеспечит улучшение качества освещения.
Очевидно, что максимальная высота оконного проема вычисляется простым путем, когда из высоты этажа вычитается высота перемычки и выбранная высота подоконника – от семидесяти до девяноста сантиметров над уровнем пола в зданиях без отопления, и от восьмидесяти до девяноста сантиметров над уровнем пола в зданиях, где предполагается установка радиаторов. При этом размещение окна осуществляется ниже потолка на двадцать пять сантиметров, чтобы обеспечить возможность установки карниза для штор. Не забывайте также и о соответствии внутренних пропорций, ведь окно не может превышать по высоте дверной проем.
После того как установлена высота можно заниматься вычислением ширины окон. Для этого используются данные по необходимой световой площади. Вычисленная таким путем минимальная ширина оконного проема может уточняться для того, чтобы получить в итоге все необходимые максимально приближенные к идеалу пропорции, позволяющие минимизировать количество окон на здании, имеющих различную ширину. Если речь идет об использовании стандартных окон, то минимальная ширина оконного проема позволяет определиться с типом стандартного переплета. Я хочу напомнить о том, что в данном случае ширина будет конструктивно зависеть от того, каким будет размер простенков.
Очень важный момент в процессе просчета размеров – это установление расстояний между переплетами, которые при необходимости можно расширить. Наименьший вариант в тринадцать сантиметров подходит для переплета без наплава, установленного с отдельными коробками, которые открываются внутрь. Сохранение этого расстояния необходимо для того, чтобы форточки могли свободно открываться, а также для обеспечения правильной работы фрамужного прибора. Чтобы обеспечить нужные параметры, между коробками надо сохранить расстояние равное одиннадцати сантиметрам. Если же речь идет о переплетах, в конструкции которых присутствуют наплавы, то и в них расстояние должно быть не менее четырнадцати сантиметров.
Стандартные размеры окон по ГОСТу

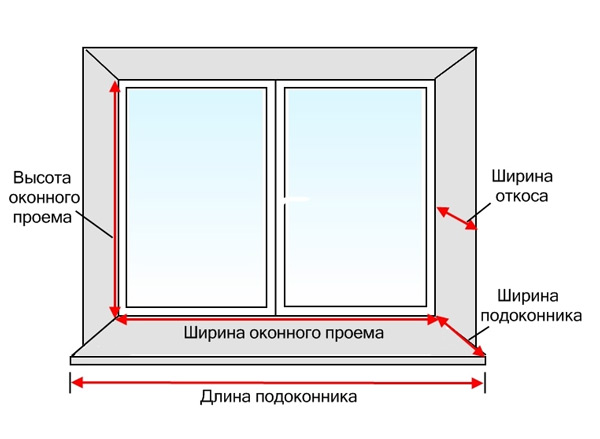

Схема измерения окна по ГОСТу
Существуют стандартные размеры оконных проемов, установленные государством на законодательном уровне. Эти параметры в наибольшей степени соответствуют размерностям типовых зданий, но при необходимости могут подвергаться корректировкам. Типовые размеры распространяются на террасные рамы, а также оконные блоки с одинарным, двойным или тройным уровнем остекления. По ГОСТу предусмотрен уровень влажности для нормального функционирования оконных конструкций — в диапазоне от восьми до двенадцати процентов, а также стандартные размерности по высоте и ширине.
Как правильно спроектировать
Проектироваться оконный проем должен в несколько последовательных этапов.
На первом этапе происходит определение необходимой площади окон и размеров переплетов. На втором этапе я рекомендую заняться подбором типа переплета или же расчетом новой схемы, если применение стандартных размерностей в строительстве конкретного объекта невозможно. На третьем этапе происходит разработка рабочих чертежей, когда вычисляются детальные размеры. Как уже было сказано выше, минимальная площадь, которой может обладать проем без вычета горбыльков и обвязок, определяется с учетом светотехнических норм. К примеру, в кухнях и жилых комнатах квартир световая площадь должна составить 1/5 площади, которую занимает пол. Соответственно, все показатели корректируются в зависимости от ориентировки по сторонам света и географической широты. На основании этого создается наиболее подходящий по размерам.
Если наружный оконный проем используется для освещения вспомогательных нежилых помещений вторым светом, то площадь его рассчитывается с учетом всех освещаемых помещений. Возникающее в таких отделяющих перегородках освещение называют непосредственным.
В случае необходимости освещения коридора окнами, размещенными в продольной стене, любая точка на противоположной стене должна находится на максимальном удалении от следующего. Идеально, если это расстояние составляет не менее семи с половиной метров. Освещение коридора, при котором используется оконный проем в торце, допустимо, но лишь в том случае, когда расстояние до наиболее удаленного окна составит не менее двадцати метров. При этом длина сквозного коридора, который освещает наружный оконный проем на двух противоположных стенах, может составлять не более пятидесяти пяти метров.
Минимальная площадь, которую может занимать оконный проем в общественных зданиях, устанавливается в соответствии с нормами и назначением помещений.
Видео «Размеры окна и оконных проемов»
Посмотрев это видео вы узнаете что такое монтажный зазор окна и откуда он берется, а также каким способом можно самостоятельно сделать окно по ГОСТу.
Стандартный оконный проем: какие размеры нужно соблюсти при строительстве
Светлая комната всегда кажется более обжитой и уютной, нежели та, в которую солнечные лучи не заглядывают. Функция окон как раз и сводится к тому, чтобы обеспечивать нужный уровень естественного освещения. Стандартный оконный проем имеет размеры, максимально отвечающие этой задаче и не ставящие под угрозу целостность всего дома.
Что такое ГОСТ?
Чтобы не подвергать опасности здоровье и жизнь человека, не ставить под удар окружающую среду, растения и животных, а также в целях защиты государственного и частного имущества были разработаны особые стандарты на товары и продукцию. Аббревиатура ГОСТ – это сокращенное название государственных стандартов. Рекомендуемые ими составы, способы и технологии производства до 2011 года были обязательными требованиями.
С сентября 2011 года соблюдение ГОСТов сделали добровольной процедурой. Технические регламенты начали формировать основу новой системы стандартизации. Но если речь заходит о жизни и здоровье людей или о сохранении экологии и имущества, то ГОСТы по-прежнему должны соблюдаться неукоснительно. Стандартные размеры оконных проемов тоже попадают под категорию обязательных и неизменных величин.
Если вести речь о строительных работах, то, помимо ГОСТа, при возведении жилых домов принято ориентироваться на еще один вид документов. СНиПы – это строительные нормы и правила, которые регламентируют градостроительную деятельность.
Зачем знать стандарты?
Замена деревянных окон на ПВХ-конструкции – масштабный процесс, запущенный по всей стране. Рекламные буклеты различных компаний часто содержат схематическое изображение окна или балконного блока с указанием цены. И совсем не факт, что приведенная на схеме ширина или высота будет хотя бы приблизительно напоминать размеры проемов в вашем доме. Именно поэтому выезд замерщика – обязательное условие при заказе пластиковых окон. Дело в том, что для кирпичных и панельных домов, построенных в разное время, характерен существенный разброс в пределах единого стандарта оконного проема.
Знание ГОСТов потребуется и при строительстве частного дома. Высота и ширина оконных и дверных проемов могут немного отличаться от государственных стандартов, но следование этим рекомендациям – залог безопасности и уюта будущего жилья.
Сталинки, хрущевки, брежневки: как менялись стандарты?
Обновление жилого фонда, к сожалению, не осуществляется с той скоростью, с какой этого хотели бы жители старых домов дореволюционной постройки. Но в начале 20 века строили основательно, поэтому многие объекты с высокими потолками, толстыми стенами и большим метражом комнат простоят еще долгое время. Тем, кто решится на установку пластиковых конструкций в таких домах, следует знать, что стандартный оконный проем в них имеет следующие размеры:
- окно с 1 створкой – 85 × 115 см или 115 × 190 см;
- конструкция с 2 створками – 130 × 220 см, 115 × 190 см, 150 × 190 см;
- проемы под окно с тремя створками делались в одном варианте – высота 240 см, ширина 210 см.
Период строительства с 1930 по 1960 г. ознаменовался возведением красивых кирпичных домов. Барельефы и лепнина на облицованных гранитом или оштукатуренных фасадах смотрелись монументально, соответствуя комнатам с большим метражом и высокими потолками.
Типовая застройка 1950-1985 гг. – полная противоположность «сталинкам». Трех-пятиэтажные панельные или кирпичные строения отличались маленькими комнатами. Низкая высота потолка завершала ощущение узкого пространства. Стандартный оконный проем в них менял свои размеры в зависимости от материала постройки (кирпич или панельные блоки).
Улучшенные по планировке «брежневки» снабжались элементами удобства в виде лифтов и мусоропроводов. Девятиэтажные дома в зависимости от принадлежности к одной из трех серий могли иметь разные оконные проемы.
Таблица 1. Стандартные размеры проемов окон в домах сталинской, брежневской и хрущевской эпох
Название дома | Окно с 2 створками (см) | Окно с 3 створками (см) | Примечание | ||
Сталинки | 115 × 195 150 × 190 | 170 × 190 | |||
Хрущевки | Панель-ный дом | Кирпич-ный дом | Панель-ный дом | Кирпич-ный дом | Ширина подоконников тоже разная. В кирпичных домах они шире, поэтому на отделку откосов при установке пластиковых окон уйдет больше материала. |
130 × 135 | 145 × 150 | 204 × 135 | 204 × 150 | ||
Брежневки | Серия 602 | Серия 606 | Серия 602 | Серия 606 | 600-ю серию отличают большие оконные проемы. Стандартный размер для трехстворчатого окна мог быть одним из трех: 269 × 142, 238 × 113, 238 × 142. |
145 × 121 | 141 × 145 | 210 × 145 | 141 × 170 |
Размеры оконных проемов в типовых новостройках
Современные застройщики ведут строительство домов более чем по 40 сериям. Естественно, что ширина и высота оконных и дверных проемов будут различны. Иногда разница составляет 1-2 см, но в некоторых случаях доходит до 20 с лишним сантиметров. Регламентируются габариты одним общим ГОСТом 11214-86, а расхождения по высоте и ширине дверных проемов, как и окон, зависят от площади помещения. Понятно, что в просторной комнате с высокими потолками и в небольшой по размерам спальне требуемый уровень освещенности будет получен за счет разных проемов.
Возвращаясь к ГОСТ 11214-86, нужно отметить, что рекомендуемые габариты окон составляют 87-267 см в ширину и 116-206 см в высоту. Согласно ему, в современных новостройках параметры дверных проемов укладываются в два стандартных размера ширины: 72 и 87 см.
Таблица 2. Стандартные оконные проемы в домах современной постройки
Серия | Двухстворчатое окно (см) | Трехстворчатое окно (см) |
137 | 115 × 142 | 170 × 142 |
504 Д | 142 × 110 | 142 × 203 |
504 | 145 × 141 | 170 × 141 |
505 | 141 × 145 | 141 × 203 |
600. 11 | 141 × 145 | 141 × 205 |
Есть ли стандарт на окна из ПВХ?
Технология производства пластиковых окон не ограничивает изготовителя в размерах и формах. Нестандартные оконные проемы успешно остекляют конструкциями из ПВХ. Определенные нюансы существуют, но они связаны с конструктивными особенностями окна, возможностями профиля и весом стеклопакета.
Например, даже глухие створки площадью более 1 м² не рекомендуется делать без импоста. Профиль такое стекло выдержит, но под собственным весом оно провиснет и разрушится.
Для поворотных створок нужно соблюдать пропорцию, согласно которой высота должна быть существенно больше ширины. Иначе даже самая прочная фурнитура не будет работать.
При всех многочисленных возможностях, о которых заявляют производители конструкций ПВХ, следует помнить, что любое отклонение от стандартных размеров или форм оконных проемов неизбежно ведет к удорожанию изделия. Поэтому типовые модели окон и для частных, и для многоквартирных домов всегда обойдутся гораздо дешевле.
Стандартные размеры пластиковых окон
Типовые размеры пластиковых окон зависят от видов рам и распространяются на оконные блоки с одинарным, двойным, тройным остеклением.
Типовые ГОСТы на размеры окон соответствуют параметрам большинства зданий, что является большим плюсом, могут при необходимости корректироваться. Например, ГОСТ 11214-86, 23166-99 предусматривает влажность в 8-12% и стандартные размеры оконных проемов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см.
В зависимости от особенностей домов и потребностей его обитателей используют такие размеры окон ПВХ:
Стандартные пластиковые окна. Общепринятый размер обычного окна – 700х1350 мм, двустворчатых окон – 1300х 1400 мм, а трехстворчатых – 2050х1400 мм;
Окна для хрущевок. В домах старой застройки стандартные размеры пластиковых окон зависят от типа подоконника. В частности, для квартир с широкими подоконниками размер двустворчатого и трехстворчатого окна составляет соответственно 1450х1500 мм и 2040х1500 мм. В помещениях с узкими подоконниками величина двустворчатого стеклопакет – 1300х1350 мм, в трехстворчатого – 2040х1350 мм; Большие пластиковые окна.
Для частных домов, коттеджей или панорамных балконов в квартирах используют пластиковые окна больших размеров. В этом случае особое внимание следует уделить качеству тепло- и звукоизоляции стеклопакетов.
ГОСТ на окна ПВХ размеры
Стандартные размеры одностворчатых окон
Размеры оконного проема, мм | Размеры окон, мм |
---|---|
В/Ш | В/Ш |
500/500 | 470/470 |
600/600 | 570/570 |
600/900 | 570/870 |
900/600 | 870/570 |
900/900 | 870/870 |
1200/600 | 1170/570 |
1200/900 | 1170/870 |
1350/600 | 1320/570 |
1350/900 | 1320/870 |
1500/600 | 1470/570 |
1500/900 | 1470/870 |
Стандартные размеры трехстворчатых пластиковых окон
Размеры оконного проема, мм | Размеры окон, мм |
---|---|
В/Ш | В/Ш |
1200/1800 | 1170/1770 |
1200/2100 | 1170/2070 |
1350/1800 | 1320/1770 |
1350/2100 | 1320/2070 |
1500/1800 | 1470/1770 |
1500/2100 | 1470/2070 |
Размер стандартного двухстворчатого пластикового окна
Размеры оконного проема, мм | Размеры окон, мм |
---|---|
В/Ш | В/Ш |
600/1200 | 570/1170 |
900/1200 | 870/1170 |
900/1350 | 870/1320 |
900/1500 | 870/1470 |
1000/1000 | 970/970 |
1200/900 | 1170/870 |
1200/1000 | 1170/970 |
1200/1200 | 1170/1170 |
1200/1350 | 1170/1320 |
1200/1500 | 1170/1470 |
1350/1000 | 1320/970 |
1350/1200 | 1320/1170 |
1350/1350 | 1320/1320 |
1350/1500 | 1320/1470 |
1500/1200 | 1470/1170 |
1500/1350 | 1470/1320 |
1500/1500 | 1470/1470 |
Стандартные размеры пластиковых окон для частного дома
Cтандартные размеры определяются для трех видов окон: одностворчатых, двустворчатых и трехстворчатых. Согласно строительным нормам, все показатели рассчитываются по универсальным формулам. Сегодняшняя технология изготовления пластиковых окон допускает любые размеры оконной конструкции, главное, чтобы не были нарушены пропорции. Габариты пластиковых окон в домах частного типа не особо отличаются с установленными нормами и определяются по тому же самому ГОСТу. Подбирая стеклопакеты для кирпичного коттеджа, учитывается жилое или не жилое помещение. Самые большие окна устанавливаются в гостиной, детской и спальне. Для нежилых комнат (кухни, ванной, подсобки и др.) подойдут окна поменьше.
Таким образом можно выяснить, как именно должны соотноситься между собой площадь окна и величина освещаемого помещения, то есть, сколько окон и какого размера требуется на одну комнату. При установке стеклопакетов с нестандартными параметрами следует учитывать ряд ограничений: Глухое окно не может быть больше 6 м. кв; Для окна с открывающимися частями максимальные значения высоты – 2200 мм; Минимально возможные габариты глухого окна – 300х400 мм, а створчатого – 400х500 мм. Габариты пластиковых окон в домах частного типа не особо отличаются с установленными нормами и определяются по тому же самому ГОСТу. Подбирая стеклопакеты для кирпичного коттеджа, учитывается жилое или не жилое помещение. Самые большие окна устанавливаются в гостиной, детской и спальне. Для нежилых комнат (кухни, ванной, подсобки и др.) подойдут окна поменьше. Стандартные габариты окна в частном доме зависят от площади помещения. Например, для спальни или детской площадью 10-12 м2 подойдет одно окно 900х900 м, но для комнаты вдвое или втрое больше, количество проемов должно быть увеличено
Размеры окна в кирпичном или деревянном доме зависят от принадлежности помещения и рассчитываются, исходя из высоты от пола:
- в ванных и санузлах — от 1300 мм;
- в кухне — от 900 мм;
- в жилых комнатах — около 800 мм;
- в мансарде — около 1000 мм.
Стандартные размеры пластиковых окон в панельном доме
В типовых зданиях размеры оконных проемов часто имеют небольшие различия, поэтому стандартный размер пластиковых окон — лишь приблизительное понятие. Стандартные размеры варьируются до 15 см, в панельных домах средние показатели габаритов окна с двумя створками составляют 1,3 м по высоте и 1,4 м по ширине. В «хрущевках» окна с широкими подоконниками имеют параметры около 1,45 м на 1,5 м, а с узкими — 1,3 м на 1,35 м. Этих показателей будет достаточно, чтобы сориентироваться в примерной цене ПВХ-окон. Существует несколько серий домов этого типа, и размеры окон в них отличаются. Например, в серии 1-507 присутствовали только двустворчатые окна с размерами 1280 мм ширина и 1340 мм высота. Размеры окон в «хрущевках» зависят от размеров подоконников. Большинство «хрущевок» построены из блоков, что сводит количество швов к минимуму. Для таких помещений лучше всего подходят двухкамерные стеклопакеты с толщиной рамы от 5,8 до 7 сантиметров, шириной и высотой от 1450 до 2200 мм. «Брежневки» тоже имеют несколько серий. Например, параметры двустворчатого окна серии 602 составляют 1450х1210 мм, а трехстворчатого – 2100х1450 мм.
Типовые новостройки довольно разнообразны, и среди них определяется приблизительно 40 серий. Например, в доме серии 504 размеры двустворчатого окна составят 1450х1410 мм, а трехстворчатого – 1700х1410 мм. Для пятиэтажки стандартный размер для двустворчатых деревянных либо пластиковых окон будет следующим: 1300 мм в высоту и 1400 мм в ширину. В типовом панельном доме двустворчатая конструкция имеет ширину 1300 мм и высоту 1400 мм. Ширина трехстворчатого оконца составляет либо 2050, либо 2070 мм, а высота также 1400 мм. Отдельно стоит сказать, что стандартные размеры стеклопакетов зависят в большей степени от типа постройки. Но, когда окно смотрит на улицу, а кондиционер отсутствует, согласно ГОСТу, толщина должна быть не менее 32 мм. В ситуации с застеленным балконом хватает 24 мм.
Хрущёвские панельные дома.
Дома «хрущёвки» имеют следующие размеры окон:
- одностворчатое – высота 1 м 53 см, ширина 69 см;
- двустворчатое – высота 1 м 53 см, ширина 1 м 49 см;
- 3-х створчатые – высота 1 м 53 см, ширина 2 м 8 см;
- балконный блок – высота 2 м 7 см, ширина 2 м 3 см.
«Корабли».
Дома имеют некоторую схожесть с кораблями – это длинные цветные высотки. Для них характерно применение в основном окон с тремя створками. Размеры:
- 3-х створчатые окна – высота 1 м 42 см или 1 м 13 см, ширина 2 м 38 см или 2 м 69 см;
- балконный вариант высотой 2 м 20 см и шириной 2 м 50 см.
Дома 606-й серии.
Принято считать их самыми тёплыми домами из-за применения качественных стройматериалов при возведении. Размеры окон в таких домах:
- балконный вариант достигает в ширину 2 м 6 см, в длину 2 м 18 см;
- трёхстворчатое окно – длина 1 м 53 см, ширина 2 м 8 см;
- двустворчатое окно – длина 1 м 53 см, ширина 1 м 49 см.
Дома 602-й серии.
Размеры окон:
- окно на 2 створки – в длину 1 м 53 см, в ширину 1 м 48 см;
- окно на 3 створки – в длину 1 м 53 см, в ширину 2 м 23 см;
- балконный вариант – в длину 2 м 15 см, в ширину 1 м 50 см.
Дома 504-й серии.
Размеры окон:
- двустворчатые окна – высотой 1 м 41 см, шириной 1 м 45 см;
- трёхстворчатые окна – высотой 1 м 42 см, шириной 1 м 70 см;
- балконный вариант – высота двери 2 м 14 см и ширина 68 см, высота окна 1 м 41 см и ширина 50см или 1м 70см.
Дома 137-й серии.
Размеры окон:
- балконный вариант шириной 1 м 88 см, высотой 2 м 14 см;
- двустворчатое окно шириной 1 м 15 см, высотой 1 м 42 см;
- трёхстворчатое окно высотой 1 м 42 см или 1 м 44 см, шириной 1 м 70 см или 2 м 4 см.
В кирпичной «сталинке» квартиры также обладают выдающимися характеристиками: просторные комнаты, высокие потолки и большие подсобные помещения. В сталинских домах одностворчатых окон не было, а двустворчатые варианты обладали следующими параметрами: ширина 1150 и высота 1950 мм или ширина 1500 и высота 1900 мм. У трехстворчатого окна размеры составляли ширина 1700 мм и высота 1900 мм. В целом высота пластиковых окон для этих домов составляет примерно 1730 мм, ширина же зависит от конкретной выбранной модели. Стоит добавить, что в кирпичных домах присутствуют широкие внутренние откосы и широкие подоконники, ширина которых иногда достигает 45 см. Объясняется это значительной толщиной стен. Обычное стандартное окно монтируется на высоте от 80 до 90 см от полового покрытия
Стандартные размеры пластиковых окон для дачи
Придать современный облик даче или загородному коттеджу помогают пластиковые окна. Дача – это отличное место, где можно не только жить, но и по-настоящему радоваться жизни. Пластиковые окна – самый распространенный вариант для установки на даче. Все окна ПВХ обладают тепло- и звукоизоляцией. Уровень такой защиты зависит от типа остекления: одинарное или двойное. Одинарное остекление подойдет для летних дач, где проживание практикуется в теплое время года, или пластиковых окон для террасы, если нет большой необходимости в изоляции от посторонних звуков или обогреве. Чтобы повысить безопасность дачи, лучше всего на окна ПВХ установить дополнительное оборудование. Например, противовзломную фурнитуру. В таком случае увеличивается и цена на пластиковые окна «под ключ», однако система действующих скидок и акции, проводимые заводом «Светлые Окна», позволяют сделать это для кошелька практически не ощутимым.
Сейчас купить окна пластиковые недорого для дачи не проблема, так как они в большинстве имеют стандартные размеры, а производство таких окон уже давно является массовым. Стандартизация оконных проемов разработана в первую очередь для того, чтобы регулировать интенсивность освещения в комнате. Градация по параметрам проемов зависит от назначения помещения. Пластиковые окна могут удовлетворить практически любой инженерный замысел. Вписаться по размерам в нормы с такими окнами – проще простого. Даже если принимать во внимание расчетное значение, очень приблизительное, что окна ПВХ должны быть около 2/3 площади пола, это условие выполняется легко.
Все дома, которые возводятся, имеют постоянные размеры проемов. Это используется для того, чтобы упростить подбор окон в случае ремонта или необходимости их замены.
Подобные ухищрения имеют массу своих преимуществ, к которым относятся:
Простота в установке пластиковых окон. Окна стандартных размеров не нужно подгонять под проем – они выполнены в соответствии с его габаритами.
Дешевизна окон ПВХ. Купить уже готовое изделие конвейерного производства намного дешевле, чем заказать его изготовление.
Надежность оконных конструкций. Стандартные модели проверены временем и многими потребителями, поэтому их считают более надежными.
Все это обуславливает популярность таких изделий и определяет частоту их использования в частных домах.
Таким образом, можно проследить следующую зависимость: размер проема 30 мм = размер окна. Этот проем оставляется для того, чтобы далее заполнить его монтажной пеной, которая обеспечит более надежное крепление.
Наиболее правильным и эффективным вариантом при выборе окон ПВХ будет вызов замерщика по установке окон. Специалист сам сможет оценить конструктивные особенности фасада, количество строительных материалов и необходимый размер зазора для прочного закрепления.
Но далеко не во всех домах стандартные размеры пластиковых окон будут актуальны. Сейчас в эру оригинальности и уникальности многие прибегают к постройке дач по собственным проектам, где применяются пластиковые окна нестандартных размеров.
«Окна — очи дома». Так сказал когда-то мудрый человек, намекая молодой хозяйке, что окна должны быть чистыми. Но в этой статье речь пойдет далеко не о моющих средствах для окон, а об их размере.
Каковы стандартные габариты для частного дома и для квартиры? И каких ошибок избежать при замере окон?
Стандартный размер окон для жилых помещений
В частном доме
Стандарты оконных проемов существуют для регуляции света в частных домах и не только.
Характеристики оконных проемов исходят из того, для чего помещение предназначено, но предусматривается еще и:
Исходя из строительных норм, мы вычисляем стандарты окна. К тому же они рассчитаны на чистку дважды в год, а для районов с плохой экологией – 4 раза в год.
Сейчас предусматривают еще и численность стекол в пакете и расстояние между ними — для каждого заказчика коэффициент преломления луча высчитывать не станут, а освещенность понизится.
Если взять одностворчатые окна, то их обычная ширина и высота варьируются от 470Х470 мм до 1470Х870 мм. Естественно, здесь все зависит от габаритов проема.
Разберемся с двух- и трехстворчатыми окнами. Окна с двумя створками варьируются от 570Х1170 мм до 1470Х1470 мм. Оконный проем с тремя створами варьируются от 1170Х1770 мм до 1470Х2070.
А знаете ли Вы как сделать пластиковые откосы для окон своими руками? Подробности есть в этой статье.
В квартире
Теперь разберемся со стандартами окон в многоквартирном панельном доме. Здесь все зависит от типа дома:
Как подобрать?
Не стоит доверять стандартным размерам, поскольку их не существует в принципе — толщина стен и высота проемов во всех домах отличаются, соответственно, и стандарты отличаются.
Необходимо пригласить замерщика, который правильно измерит мерки, то есть высоту и ширину. Впрочем, предварительные измерения, чтобы рассчитать примерную стоимость готовой конструкции, можно произвести самостоятельно.
В комнатах, где жильцы и их гости будут находиться на протяжении долгого периода времени, соотношение окон к комнатной площади должно составлять 1:8.
Если окно единственное в комнате — расположите его в центре длинной стены и выше — в таком случае свет будет ложиться равномерно по всей комнате и равномерно поступать. Верхний откос не стоит создавать слишком далеко от потолка.
К поиску оптимального размера и формы для окна нужно подойти с умом и учесть несколько особенностей. Одна из таких — степень освещенности. Чтобы хорошо, а главное, правильно спланировать размеры проемов, следует соблюдать следующие правила:
- Самым комфортным для человека является такое освещение, при котором ширина окон составляет не менее 55% от ширины всего помещения.
- По правилам, самая малая освещенность достигается при том условии, что площадь остекления составляет не менее чем 10-12,5% от всей площади комнаты.
Самыми идеальными пропорциями считается прямоугольник с шириной с соотношением ширина и высота 80Х130 см. Подобные окна удобны в эксплуатации, и не создают лишний нагрузки на фурнитуру.
Нормы по ГОСТу
Для стандартов оконных проемов существует регламент Государственного стандарта за номером 11214-86. Такой стандарт определяет и размеры для балконных дверей. Сообразно этому ГОСТ, ширина окон варьируется 870 – 2670 мм, высота 1160 – 2060.
Таблица ниже познакомит Вас с типовыми размерами окон по ГОСТу.
Обычная ширина окна высчитывается с учетом цели строения, для каждой комнаты и помещения, его месторасположения и габаритов, поскольку уровень естественного солнечного света, зависящий от географического местоположения, определяет степень освещения.
Стандартные рамы изготавливают по ГОСТу, поскольку окнам важно обеспечить в доме необходимую норму дневного света.
Таким образом, габариты для двух- и трехстворчатого окна, изготовленного в соответствии с ГОСТ, должны быть 1300Х1400 мм и 2050Х1400 мм.
На значение данных характеристик влияют следующие факторы:
- площадь данного помещения;
- требуемая степень освещенности;
- архитектурные особенности строения и самого помещения.
Исходя из общепринятых норм, площадь окна исходит из площади комнаты, и самого размера дома. На что же влияют размеры проема? В первую очередь, на остекление окна, сколько будет створок и саму форму.
Как видим, выбор размеров окна — довольно трудоемкое занятие. Нужно не допустить порчи каркаса и материалов. Лучший выход — нанять замерщика, чтобы он сделал все профессионально. Лучше переплатить, но потом наслаждаться хорошо поставленными и не кривыми окнами, чем мучиться с размерами.
Смотрите в этом видео об оптимальных размерах оконного проема:
Стандартные размеры окон
Стандартизация оконных блоков и проемов
Как правило, процесс проектирования зданий любого типа предусматривает определения размеров оконных проемов, с учетом требований интенсивности освещения комнат. Данный показатель зависит от назначения постройки, ее габаритов, и уровня естественного солнечного освещения в той или иной географической точке. Не менее важное значение имеет светопропускная способность оконного блока.
Исходя из строительных норм и правил, процентное соотношение площади оконного поема и величины помещения, рассчитывается по общепринятой формуле. Эти же стандарты дают нормированное значение коэффициента освещения общественных и жилых помещений, которые расположены южнее 60 градусов и севернее 45 градусов широты. Все показатели должны учитывать обязательную чистку стекол хотя бы дважды в год для зданий, которые находятся не в загрязненных районах города, и 4 раза в год, для зданий с серьезными выделениями продуктов горения и подобных элементов. К примеру, если здание находится южнее общепринятых 45 градусов северной широты, то освещенность нужно умножать на коэффициент, равный 0,75, если здание расположено севернее 60 градусов, то коэффициент увеличивается в 1,2 раза. Кроме всего прочего, на светопропускную способность проема влияют такие показатели, как количество стекол и расстояние между ними. За счет преломления световых лучей и поглощением света больше, чем двумя стеклами, освещенность помещения может значительно ухудшиться.
Тем не менее, существуют типовые ГОСТ на размеры окон. Отметим, что указанные в ГОСТ размеры в наибольший степени отвечают параметрам тех или иных зданий и при необходимости могут корректироваться. Исходя из видов оконных рам выделяют типовые размеры окон, которые распространяются на:
- оконные блоки двойного остекления;
- тройного остекления;
- одинарное остекление, террасные рамы.
ГОСТ предусматривает влажность в 8-12% и стандартные размеры оконных проемов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см.
Общепринятые стандартные размеры окон состоят из совокупности элементов сечений и непосредственно стекол. К примеру, возьмем стандартный оконный блок, ширина которого составляет 1320 мм, боковые сечения равны 85 мм., среднее сечение — 130 мм, при этом ширина стекла в каждой створке должна быть не менее 525 мм. Причем с каждой стороны в оконную обвязку должно входить по 7,5 мм стекла. Исходя из нехитрых подсчетов, заключим, что видимая ширина стекла равно 510 мм. Так же стандартные размеры оконных проемов зависят от конструкции стен и размеров четверти.
Таблицы типовых размеров окон с ориентировочными ценами
Размеры проема, мм. | Стандартные размеры окон, мм. | Стоимость, р. | ||
---|---|---|---|---|
Высота | Ширина | Высота | Ширина | |
500 | 500 | 470 | 470 | 1 700 |
600 | 600 | 570 | 570 | 1 800 |
600 | 900 | 570 | 870 | 1 900 |
900 | 600 | 870 | 570 | 2 200 |
900 | 900 | 870 | 870 | 3 000 |
1 200 | 600 | 1 170 | 570 | 2 000 |
1 200 | 900 | 1 170 | 870 | 3 600 |
1 350 | 600 | 1 320 | 570 | 3 200 |
1 350 | 900 | 1 320 | 870 | 3 900 |
1 500 | 600 | 1 470 | 570 | 3 400 |
1 500 | 900 | 1 470 | 870 | 4 200 |
Размеры проема, мм. | Стандартные размеры окон, мм. | Стоимость, р. | ||
---|---|---|---|---|
Высота | Ширина | Высота | Ширина | |
1 200 | 1 800 | 1 170 | 1 770 | 6 000 |
1 200 | 2 100 | 1 170 | 2 070 | 6 600 |
1 350 | 1 800 | 1 320 | 1 770 | 6 800 |
1 350 | 2 100 | 1 320 | 2 070 | 7 600 |
1 500 | 1 800 | 1 470 | 1 770 | 7 400 |
1 500 | 2 100 | 1 470 | 2 070 | 8 200 |
Размеры проема, мм. | Стандартные размеры окон, мм. | Стоимость, р. | ||
---|---|---|---|---|
Высота | Ширина | Высота | Ширина | |
600 | 1 200 | 570 | 1 170 | 3 100 |
900 | 1 200 | 870 | 1 170 | 3 800 |
900 | 1 350 | 870 | 1 320 | 4 000 |
900 | 1 500 | 870 | 1 470 | 4 300 |
1 000 | 1 000 | 970 | 970 | 3 700 |
1 200 | 900 | 1 170 | 870 | 3 800 |
1 200 | 1 000 | 1 170 | 970 | 4 100 |
1 200 | 1 200 | 1 170 | 1 170 | 4 500 |
1 200 | 1 350 | 1 170 | 1 320 | 4 800 |
1 200 | 1 500 | 1 170 | 1 470 | 5 300 |
1 350 | 1 000 | 1 320 | 970 | 4 100 |
1 350 | 1 200 | 1 320 | 1 170 | 4 800 |
1 350 | 1 350 | 1 320 | 1 320 | 5 300 |
1 350 | 1 500 | 1 320 | 1 470 | 5 700 |
1 500 | 1 200 | 1 470 | 1 170 | 5 200 |
1 500 | 1 350 | 1 470 | 1 320 | 5 700 |
1 500 | 1 500 | 1 470 | 1 470 | 6 100 |
Схематичное изображение одно- двух- и трехстворчатых окон
Размеры окон жилых помещений
Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь. Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.
Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно. Рассчитывая размеры мансардных окон, обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на шире оконной коробки.
Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.
Размеры пластиковых окон
Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.
На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм. Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.
В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.
