Как сделать пескоструйный аппарат для гаража своими руками

4 способа сборки самодельного пескоструя своими руками

Обработка песком под высоким давлением позволяет быстро и эффективно очищать поверхности от загрязнений. Для этого применяется специальное устройство – пескоструй, использующийся как в автомастерских, так и в домашних условиях. Основной проблемой такого способа очистки является высокая стоимость оборудования и комплектующих. Если имеется свободное время и желание сэкономить, можно попытаться собрать аппарат самому. Для создания пескоструя своими руками нужен производительный компрессор, остальные части собираются из подручных материалов и элементов, которые легко найдутся в ближайшем хозяйственном магазине. Для работы также требуется изучение чертежей и четкое следование приведенным ниже инструкциям.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

  • компрессор – устройство для нагнетания воздушной массы;
  • ресивер, необходимый для создания необходимого запаса воздуха;
  • бак для абразива;
  • пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
  • шланги.

С целью увеличения продолжительности непрерывной работы и поддержания давления подачи пескоструй рекомендуется оснастить влагоотделителем. При использовании плунжерного компрессора на впускном воздушном канале следует установить систему фильтрования масла.

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Сборка пескоструя из газового баллона

Самая простая конструкция для самостоятельной сборки – самодельный пескоструй напорного типа из газового баллона. Потребуются такие элементы:

  • краны шаровые – 2 шт.;
  • газовый баллон;
  • кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
  • тройники – 2 шт.;
  • рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
  • хомутики для прикрепления рукавов;
  • фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

  1. Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
  2. Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
  3. Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.
  4. За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
  5. На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

Затем соединяются элементы для создания каналов подачи и выброса смеси:

  • на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
  • рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
  • к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
  • к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

Вариант пескоструйного аппарата из огнетушителя

Схема аппарата из огнетушителя аналогична устройству, собранному своими руками из баллона.

Для герметизации верха огнетушителя на токарном оборудовании следует заранее изготовить заглушку. На нее надевается уплотняющее резиновое кольцо, деталь вкручивается в верхнюю горловину противопожарного прибора. Имеющееся отверстие предназначено для засыпания песка.

На следующем этапе изготовления пескоструйного аппарата своими руками просверливаются отверстия: на корпусе недалеко от верха и в днище. Места предварительно очищаются от заводской краски, в отверстия ввариваются по сгону. К нижней части огнетушителя привариваются ножки, для изготовления которых можно использовать круглый пруток или арматуру.

Для облегчения закручивания и откручивания к заглушке приваривается вороток. После сборки и установки системы фитингов изготовленный пескоструй готов к использованию.

Как сделать аппарат из мойки высокого давления

В качестве компрессора для пескоструя также можно использовать мойку Керхер либо аналогичную установку другой марки. Аппарат, изначальным предназначением которого является помывка автомобилей, способен создавать высокое давление воды при ее низком расходе. Задача сводится к модернизации эффективно работающего беспылевого оборудования. Для Керхера нужно сделать только специальную насадку под выходную трубу.

Потребуются следующие материалы:

  • керамическое сопло, купленное в магазине либо сделанное своими руками;
  • армированный шланг;
  • смесительный узел (тройник с подходящей по диаметру насадкой);
  • цилиндрический дозатор, блок регулирования подачи;
  • трубка для забора абразива с каналом подачи воздуха в герметичный бак.

Пескоструйная установка из мойки высокого давления функционирует по эжекторной схеме. Нагнетаемая жидкость, проходя по смесительному блоку на высокой скорости, образует вакуум в канале подачи песка. Он под высоким давлением попадает в зону очистки вместе с водой.

Модернизация продувочного пистолета в пескоструйку

Пескоструй, сделанный из продувочного пистолета, отличается небольшими размерами. Производительность и эффективность применения устройства зависит от мощности применяемого компрессора.

Для создания мини-пескоструйного аппарата потребуются такие материалы:

  • продувной пистолет;
  • тройник;
  • шаровой кран, предназначенный для регулирования подачи абразива;
  • выпускная насадка с зажимной гайкой.

В качестве бака для абразива можно взять небольшой огнетушитель либо обычную ПЭТ-бутылку.

Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

  • пистолет, выполняющий функцию смесительного клапана;
  • рукоятку с устройством подачи воздуха;
  • пластиковую бутылку, играющую роль бачка для абразива;
  • тройник;
  • шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

  1. Пистолет растачивается для увеличения диаметра выходной дюзы.
  2. Смесительный тройник присоединяется к пистолету.
  3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Выброс абразива происходит после прижатия курка. Объема небольшой пластиковой бутылки достаточно для очистки поверхностей в течение 30 минут.

Из чего еще сделать сопло и пистолет

Сделать самостоятельно пистолет для пескоструя несложно. Для сборки можно воспользоваться насадкой под обычный шаровой кран, находящийся на окончании рукава для выброса воздушно-песчаной смеси. Насадка представляет собой гайку, зажимающую выходную дюзу для абразива.

Сопло в свою очередь можно изготовить на токарном станке. Но рациональнее использовать свечу зажигания. Отслужившая свой срок деталь разрезается болгаркой, при этом прочный стержень из керамики отделяется от металлических частей конструкции, корректируется его длина.

Процесс разделки свечи требует соответствующих навыков. Кроме того, при резке образуется большое количество пыли, появляется не самый приятный запах. Если отдельного помещения и навыков работы с болгаркой нет, проще приобрести подходящее сопло в магазине.

Конструкции, изготовленные своими руками, нередко более эффективны, чем пистолеты, широкий ассортимент которых имеется в продаже. Потому при наличии свободного времени разумно потратить его на реализацию своего технического решения, а сэкономленные деньги потратить на другие, не менее важные цели.

Изготовление пескоструйки своими руками позволяет в 3–5 раз сократить расходы на приобретение аппарата серийной сборки. Максимальной экономии можно достичь применением самодельного компрессора, но при этом добиться достаточной мощности очень сложно. Оптимальный вариант – сделанный своими руками пескоструй в сочетании с мощным заводским компрессором.

А что получилось у вас? Из чего вы собрали собственный пескоструйный аппарат? Все ли прошло гладко или в процессе изготовления вы столкнулись с какими-либо трудностями? Поделитесь, пожалуйста, своим опытом в комментариях.

Как собрать пескоструйный аппарат в домашних условиях

Пескоструйная обработка позволяет качественно и быстро очистить поверхности от загрязнений, матировать стекло. Первый тип операций весьма востребован в маленьких автомастерских и даже частных гаражах. Проблема в том, что предлагаемые на рынке комплекты оборудования стоят дорого. При этом, допустим, в наличии у домашнего мастера есть достаточно производительный компрессор. В этом случае можно собрать пескоструйный аппарат своими руками, используя, в буквальном смысле, выброшенные вещи и детали, которые можно купить в любом магазине хозтоваров.

Конструкция и принцип работы пескоструйного аппарата

Пескоструй своими руками можно собрать на основе двух конструкционных схем, отличающихся физикой подачи абразивного материала в выходной тракт. Однако они будут иметь практически одинаковый список значимых узлов.

  1. Компрессор — основное устройство для нагнетания воздуха.
  2. Ресивер, который можно сделать из газового баллона.
  3. Емкость для абразивного материала достаточно малого объема, которая делается из фреонового баллона или огнетушителя.
  4. Пистолет, основной инструмент оператора установки.
  5. Соединительные шланги.

Важно! Чтобы обеспечить долгую работу и стабильные параметры абразивной смеси устройство пескоструйного аппарата должно обязательно включать влагоотделитель. Если используется поршневой компрессор, рекомендуется устанавливать на входном тракте подачи воздуха систему фильтрации масла.

Любое самодельный пескоструй должен формировать на выходе поток воздушно-абразивной смеси. При этом напорная схема использует подачу абразива давлением в выпускной патрубок, где он смешивается с потоком воздуха от компрессора. Бытовой пескоструйный аппарат эжекторного типа использует эффект Бернулли для создания вакуума в тракте забора абразива. Последний поступает в зону смешивания под действием атмосферы.

Чертежи и схема самодельного пескоструя, по которым можно собрать аппарат в домашних условиях, отличаются огромным разнообразием. Причина в том, что мастера-кустари используют для своих изделий то, что под рукой. Поэтому разумно рассматривать общие принципы, по которым строится самодельное пескоструйное оборудование.

Из чего можно собрать пескоструй

Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

  1. Узел смешивания. Сюда с двух шлангов поступает песок для пескоструя, сжатый воздух из компрессора. На выходе — готовая воздушно-абразивная смесь. При этом никаких требований, например, объема камеры смешивания, к узлу не предъявляется. На этом основании для его изготовления можно использовать обычный сантехнический тройник.
  2. Устройства регулирования. Нормальный ручной пескоструйный аппарат должен иметь возможность настраивать поток воздуха и интенсивность подачи абразивного материала. При этом никаких требований к устройству регулирования не предъявляется. В домашних условиях эту роль хорошо выполняют водяные шаровые краны из стали.
  3. Точки подключения. Для присоединения шлангов на портативный пескоструйный аппарат устанавливаются обычные штуцеры. Они могут оснащаться хомутами для надежного крепления. Все эти компоненты нетрудно купить в магазинах.
  4. Ресивер. Эта часть конструкции нужна для облегчения работы компрессора и стабилизации давления. Ресивер обязательно потребуется, если хочется получить мощный пескоструй своими руками. Изготовить это устройство можно из огнетушителя порошкового типа с большой емкостью корпуса. Еще один вариант — сделать ресивер из газового баллона.
  5. Камера абразива. Компоненты для ее изготовления могут отличаться в зависимости от типа создаваемой установки. Например, мини пескоструйный аппарат эжекторного типа собирается с пластиковой бутылкой для абразива. Напорная же установка потребует прочной емкости, сделанной из огнетушителя или фреонового баллона.

Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

  • краны шаровые, 2 шт;
  • баллон из-под фреона, газовый или огнетушитель;
  • отрезок трубы для создания воронки засыпа абразива в камеру;
  • тройники, 2 шт;
  • шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
  • фитинги и хомуты для крепления шлангов;
  • сантехническая фум-лента для соединения элементов конструкции.
Читайте также:  Выбираем самый лучший кондиционер для квартиры или дома

Изготовление пескоструя происходит по следующему алгоритму.

  1. Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
  2. В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
  3. Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
  4. После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
  5. На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

  • на вентиль баллона, нижний тройник — устанавливаются штуцеры;
  • шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
  • к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
  • к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Важно! Процесс отделения нужной части свечи — это неизбежное образование огромного количества пыли и неприятного запаха. Поэтому, если нет навыков работы с болгаркой и мастерской, рекомендуется купить керамическое сопло в магазине.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

  • самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
  • армированный шланг;
  • блок смешивания, подойдет тройник с подходящим диаметром посадки;
  • узел регулировки подачи, дозатор с цилиндрического типа;
  • трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

  1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
  2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

  • готовый пневматический продувочный пистолет;
  • сантехнический тройник;
  • шаровый кран для регулировки подачи абразива;
  • выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

  • клапан смешивания из обычного пистолета краскопульта;
  • рукоять с механизмом подачи воздуха краскопульта;
  • бутылка для абразивной смеси:
  • тройник;
  • шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

  • проточить пистолет краскопульта для использования сопла нужных габаритов;
  • присоединить к пистолету тройник смешивания;
  • установить и закрепить шланги подачи и циркуляции.

Важно! Пуск подачи песка или иного абразива из емкости осуществляется простым нажатием курка. Объема бутылки хватает для обработки небольших деталей или поверхностей на протяжении 20-30 минут.

В качестве заключения

Чтобы самодельный пескоструй не стал проблемой и не испортил здоровье владельца, не стоит пренебрегать простыми правилами безопасности. Рекомендуется сразу отбирать пыль из зоны обработки. Приспособление для решения такой задачи можно сделать из пылесоса. Однако для достижения максимального уровня защиты обязательно нужно работать в респираторе, использовать для очистки, шлифовки мелких деталей необитаемую герметичную камеру.

Самые популярные пескоструйные аппараты 2018 года

Аппарат пескоструйный AE&T T06505 19л.

Пескоструйный аппарат 17 л GARWIN 8866101

N33235 Пескоструйная камера 90л. AE&T T06301 настольная

JTC-5324 Пескоструйный аппарат, шланг 1/2″,макс. давл. 250PSI, объем 38л.

Пистолет пескоструйный Fubag Sbg142/3

Сообщества › Кулибин Club › Блог › Пескоструй для гаража своими руками.

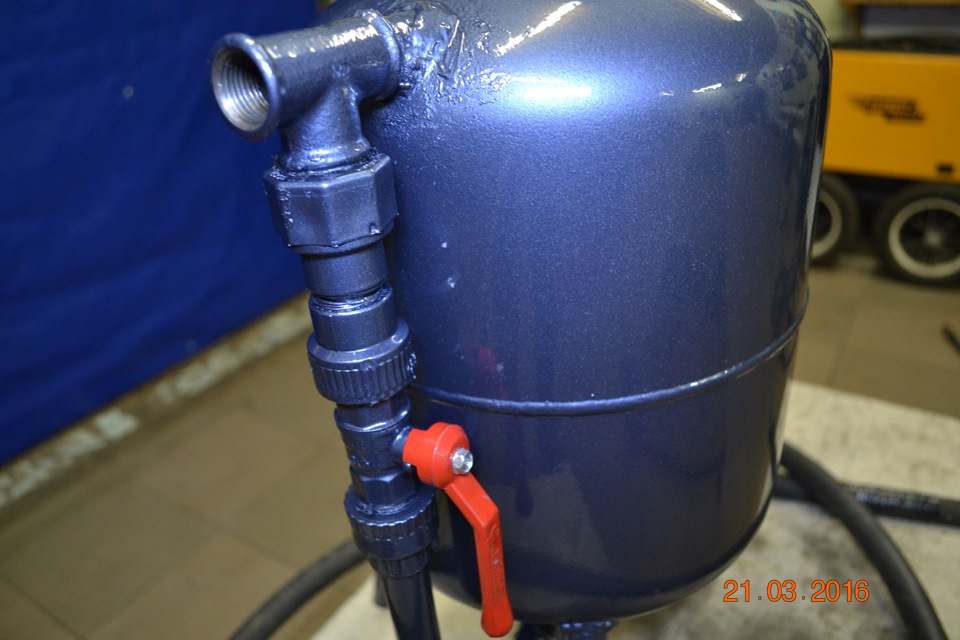

Для изготовления пескоструя я использовал следующие материалы.
Баллон из под фреона.
Трубы пвх, диаметром 20 мм.
Шаровые краны 1/2 дюйма. 3 шт.
2-тройника на 1/2 дюйма.
2- сгона для этих же тройников.
Засыпная горловина по желанию, любой сгон и заглушка в место крышки.
Сопло изготовлено из свечи зажигания .
Более подробная информация находится в видео роликах.



Смотрите также

Метки: пескоструй

Комментарии 41

На сколько литров балон?

можно преодолевать кучу трудностей
кто то горы покоряет
я за пескомёт

Сколько атмосфер подаёте в балон?

И все же какой лучше песок использовать?

Парни я в сварке новичок, варил п/а эти сгоны к баллону из под фреона, по нескольку раз перевариваю, все равно травит, либо прожигаю насквозь металл.
Подскажите рецепт, сколько ампер ставить, какой вольтаж, скорость подачи проволоки?
Еще у меня нижний кран получается всегда в “ванне” песка, сложно закрывать, у всех так?
Какие краны и на сколько выставлять для оптимального расхода песка?
У меня есть пистолет пескоструйный, засасывающий песок через отдельный шланг можно ли как-то его приделать сюда?

Спасибо за идею, повторил устройство, все работает! Вместо пробки для засыпки песка поставил кран шаровый, открыл-засыпал-закрыл. А то у меня пробка постоянно травила 🙂

Сделал вчера себе такой же, производительность отличная, но и расход воздуха большой! Добавить в конструкцию хочу еще один кран на вход от компресора

Я бы тоже такой прикупил)))

на колеса поставь не забудь

Многострадальные баллоны из под фреона, чего они только не пережили ))))
www.drive2.ru/b/1607592/

Самому не охото заморачиваться! купил бы я

На сколько песка хватает?

Круто, тоже захотел себе такой сделать, осталось балон найти

Я извиняюсь, но объсните пжалста какой песок нужно засыпать в него?

Обычный песок, просушенный и просеянный, хорошо подходит речной.

Самодельный пескоструйный аппарат: чертежи, детали, порядок сборки

Конечно, можно приобрести готовый аппарат, однако цена более-менее рабочего варианта может начинаться от 200 долларов. Самодельный пескоструй обойдётся гораздо дешевле, цена будет зависеть от уже имеющихся компонентов и тех, которые необходимо приобрести. Чаще всего в мастерской уже есть половина необходимого.

Схема и устройство аппарата

Как бы ни хотелось, но собрать хороший пескоструй из самодельных деталей полностью неполучится, всё-таки что-то придётся приобрести. Конструкция пескоструйного аппарата своими руками очень схожа с конструкцией краскопульта. Неотъемлемой частью является компрессор для создания воздушного потока, резиновый шланг выступает в роли магистрали для подачи песка.

Важно, чтобы сопло для направления струи было изготовлено из прочного материала. Выбор размера баллона зависит от того, какие работы будут выполняться. К примеру, если нужно почистить кирпичную стену или автомобиль, понадобится баллон объёмом 50 л. Если же аппарат будет использоваться в тонкой работе, например, для гравировки стекла, баллон будет небольшим.

Принцип действия пескоструйного аппарата

Принцип действия оборудования довольно прост, частицы песка под давлением воздуха или воды с огромной скоростью ударяются об поверхность обрабатываемого материала. Засчёт этого достигается максимальная эффективность работы и возможность чистки труднодоступных мест. Для подачи воздуха используется компрессор. От его мощности будет зависеть выбор диаметра сопла и объёма бака для песка. Для равномерного поступления песка в магистральную систему ёмкость должна располагаться под правильным углом. Для обработки небольших деталей подойдёт пескоструйная камера, сделанная своими руками либо заводского производства.

Как подобрать абразив

Изначально в работе пескоструя такой выбор вообще не стоял. Работали обычным кварцевым песком. Это самый дешёвый и доступный материал. В данное время могут использоваться абразивы с абсолютно разными свойствами.

В некоторых европейских странах использование обычного песка уже запрещено, так как пыль, которая появляется в результате обработки, может сильно навредить тем, кто находится рядом.

Несмотря на свои негативные последствия, кварцевый песок всё ещё является самым распространённым. На то есть несколько причин: низкая стоимость материала, возможность повторно использовать, например, в строительных целях, также обычный песок считается абразивом средней твёрдости, что позволяет человеку с недостаточным опытом работы не бояться повредить поверхность. Как сделать, чтобы пескоструй своими руками работал правильно? Важно подобрать песок необходимой фракции. Кварцевый песок, имеет их как минимум три: речной (самый крупный), морской (некоторые не советуют его использовать, так как наличие соли может вызвать коррозию; обезжиривание не помогает, нужно заранее промывать песок) и карьерный. Благодаря этому для каждой поверхности можно подобрать свою фракцию.

Читайте также:  Теплый пол под ковер: как сделать своими руками

Какие ещё виды абразивов бывают:

  1. Купершлак или никель – этот отход медного или никелевого производства отличается высокой твёрдостью и прочностью.
  2. Гранатовый песок – особый вид песка используется в мощных пескоструйных машинах для резки металла.
  3. Электрокорунд или оксид алюминия – самый твёрдый из известных и доступных абразивов. Может многократно использоваться повторно, так как частицы не разрушаются и не теряют своей формы при обработке.
  4. Стальная или чугунная дробь – дорогостоящий материал, но имеет большое преимущество. У него есть свойство закалять поверхность подобно ковки.

Что нужно учитывать при подборе абразива? Всё зависит от выполняемых работ. Например, нужно почистить фасад дома от краски. Объём большой, очищаемый материал мягкий. Подойдёт дешёвый кварцевый песок. Использованный песок можно применить повторно, например, в бетонировании или кирпичной кладке.

Техника безопасности

Использование как самодельного пескоструйного аппарата своими руками в домашних условиях, так и заводского аналога может таить в себе потенциальные опасности.

При соблюдении определённых правил, о которых мы сейчас поговорим, можно избежать нежелательных травм и последствий:

  1. Для защиты глаз пользуйтесь очками.
  2. Чтобы защитить дыхательные пути, важно использовать специальный шлем, в который принудительно подаётся чистый воздух. Использование респиратора, мокрого платка и так далее не сможет полностью защитить ваши лёгкие от абразивной пыли. Следите, чтобы рядом с проводимыми работами не находились другие люди.
  3. Каждый раз перед началом работы важно проверить на герметичность все соединения и шланги.
  4. Следите, чтобы шланги не перекручивались, не пережимались и не натягивались.
  5. Перед засыпкой песок важно просеять и высушить его, иначе сопло постоянно будет забиваться.
  6. Чтобы избежать поражения током, компрессор должен быть заземлён.

Необходимые детали

Чтобы собрать пескоструй своими руками из газового баллона, обычно все необходимые детали уже имеются в гараже или мастерской.

Для сборки нам понадобится:

  • газовый баллон;
  • заглушка 20 мм на кран;
  • кран (гайка-штуцер) 20 мм (4 штуки);
  • резьба снаружи 20 мм и под сварку (2 штуки);
  • штуцера ёлочкой и с резьбой 20мм (4 штуки);
  • хомутики;
  • горловина для заправки песком (в этом случае роль крышки выполняет заглушка на батарею);
  • ФУМ-лента для уплотнения резьбовых соединений;
  • резиновый шланг высокого давления, 20 мм наружный диаметр;
  • автомобильная свеча;
  • быстросъём с внешней резьбой.

Это всё можно приобрести на рынке. Что касается шланга, обязательно обращайте внимание на маркировку. Цифра 1.6 означает, что шланг может выдержать давление в 16 атмосфер. 0,6 или 0,7 – это 6 или 7 атмосфер соответственно.

Порядок сборки

Для начала баллон освобождаем от остатков газа, демонтируем кран, сливаем конденсат и заполняем баллон доверху через шланг водой на 3 дня. Использованную воду важно слить вдали от жилых помещений, так как она будет иметь резкий запах и, по сути, являться ядом.

Удобно использовать баллон, имеющий защиту вокруг крана. Она может выступать в роли опоры-подставки

. Далее в днище баллона делаем отверстие под двух дюймовый сгон. Это можно делать двумя способами. По окружности будущего отверстия насверлить небольшие отверстия, оставшиеся стенки перекусить, перерубить либо перепилить ножовкой по металлу. Неровные края обработать насадкой на дрель.

Другой способ – вырезать отверстие электро- или газосваркой. К отверстию приварить двухдюймовый сгон, в виде заглушки используем заглушку для батареи. Это будет горловина для засыпания песка.

Самая физически сложная задача – открутить газовый кран. Раньше на старых баллонах их обычно скручивали на паклю с краской для герметичности. Если кран не поддаётся от ключа, скорее всего его придётся прогреть газовой горелкой. В освободившееся и очищенное отверстие вкручиваем фитинг для присоединения шарового крана. Все соединения герметизируем паклей или ФУМ-лентой.

В верхней части баллона необходимо просверлить отверстие и приварить к нему наружную резьбу 20 мм, прикрутить быстросъём. Сюда будет нагнетаться воздух от компрессора.

Если на баллоне нет защиты вокруг крана, важно внизу приварить ножки для дополнительной устойчивости и возможности подключить шланг снизу.

Сборка снизу фитингов экрана. На заранее приваренную резьбу накручиваем шаровый кран, далее тройник, с одной стороны тройника подача воздуха от компрессора, с другой стороны – выход смешанного воздуха с песком. Шаровым краном регулируется автоматичаская подача песка.

Благодаря соблюдению пошаговой инструкций сборка будет быстрой и точной. Принцип сборки из огнетушителя такой же, как из баллона.

Делаем сопло и пистолет

В качестве сопла самым распространённым вариантом является керамическая часть от автомобильной свечи. Чтобы его извлечь, начинаем с сердечника. Сердечник зажимаем в тисках и начинаем вращать свечу ключом, пока он не отломится. Далее, свечу зажимаем в тисках, аккуратно болгаркой пропиливаем по кругу между гранями под ключ и резьбой. Обламываем, вытаскиваем керамическую часть из гайки. Должно получиться керамическое сопло с небольшим утолщением со стороны гайки. Берём сантехническую заглушку 20 мм. Просверливаем отверстия под будущее сопло. Далее, в кран вставляем отрезок резиновой трубки подходящего диаметра, чтобы внутренний диаметр соответствовал внутреннему диаметру керамической части свечи. Это нужно для того, чтобы песчинки шли по ровному каналу, иначе будут появляться завихрения в соединении крана и сопла. Также керамическая часть будет слишком быстро изнашиваться.

Можно купить уже готовое сопло. В зависимости от его диаметра будет меняться продуктивность, а также расход абразива и воздуха. Ниже приводится сравнительная таблица.

Плюсы и минусы самодельные конструкции

К плюсу однозначно можно отнести дешевизну в изготовлении – заводские аналоги будут стоить в разы дороже.

Минус – необходимость наличия сварочного аппарата и умение им пользоваться. Хотя если это не о вас, можно выйти из положения, договорившись со знакомым мастером о проделанных работах за определённую плату. Даже такой вариант окажется дешевле заводского аналога.

Ещё одним минусом можно назвать то, насколько важно правильно и грамотно подойти к выбору качественных комплектующих. Если выбор сделан неверно, это чревато, как минимум поломкой аппарата, а возможно и травмой. Поэтому очень важно заранее подумать, стоит ли браться за дело, и если да, то с мудростью подойти к расчётам и выбору комплектующих.

Изготовление пескоструйной камеры

Перед тем как приступить непосредственно к сборке, необходимо учесть ряд факторов: составить грамотный чертёж и описание (один из вариантов будет представлен ниже), подобрать все необходимые компоненты и определиться с местом расположения.

Всегда хочется, чтобы пескоструйная камера своими руками была, как можно больше, но это потянет за собой ряд последствий: нужна более мощная вытяжка, а также более прочные материалы для корпуса.

Пескоструйная камера представляет собой металлический ящик, в котором имеются:

  • отверстия для перчаток;
  • смотровое окно;
  • отверстия для подвода шланга для пистолета;
  • вентиляционные отверстия;
  • смотровое окошко;
  • решётка-днище, на которой будет лежать обрабатываемая деталь;
  • бункер для сбора отработанного абразива и мусора.

Важно помнить, что используемые перчатки быстро приходят в негодность, к этому нужно быть готовыми и заранее иметь их в достаточном количестве.

Порядок сборки

Порядок сборки пескоструйной камеры включает в себя несколько этапов. Важно соблюдать их последовательность, в противном случае это может создать некоторые неудобства и затянуть сборку.Из материала понадобится уголок с полочкой 25-32 мм, оцинковка толщиной 0,5 мм, ударопрочный пластик, заклёпки.

Порядок изготовления таков:

  1. Нарезаем уголки согласно заранее подготовленному чертежу.
  2. При помощи сварки собираем из них каркас.
  3. Крепим в качестве дна армированную сетку, на которой будет располагаться обрабатываемая деталь. Сетка должна быть прочной, чтобы выдержать тяжёлые изделия.
  4. Делаем освещение с двух верхних углов, чтобы не было теней. Это позволит работать с большим комфортом. Освещение должно быть достаточно яркое, так как внутри будет много пыли. Стоит помнить небольшую хитрость, если выбрать белый свет, например, неоновые лампы, при данном спектре обзор будет существенно ухудшаться. Лучше использовать жёлтый, например, лампы накаливания, или светодиодные с подходящим спектром. Принцип такой же, как в противотуманках, благодаря которым можно что-то различить в плохую погоду.
  5. На герметик садим заранее вырезанные листы металла. Необходимо, чтобы одна из стенок могла открываться для закладывания и извлечения детали и обслуживании камеры изнутри.
  6. Дополнительно крепим металл к уголкам заклёпками.
  7. При помощи ножниц в металле вырезаем необходимое отверстие для рукавиц вентиляции.
  8. Смотровое стекло для безопасности лучше сделать из ударопрочного пластика, чем из стекла, так как, возможно, в камере будут использоваться абразивы (не только песок, но и металлические шарики).
  9. Камеру нужно оснастить мощный вытяжкой (чем мощнее, тем лучше, минимум 1500л в минуту).

При создании камеры, как и пескоструя, важно использовать качественные материалы. От этого напрямую будет зависеть удобство использования и долговечность конструкции.

Техника безопасности

Использование пескоструйной камеры, как и пескоструя без неё, требует соблюдения всё тех же мер безопасности. Важно надеть защитные очки, а в случае с пескоструйной камерой достаточно только респиратора. Обязательно необходимо полностью закрытый костюм и закрытая обувь. Также важно помнить о безопасности окружающих. Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние.

Мы увидели, что сделать пескоструй своими руками не так уж и сложно. Достаточно иметь определённые навыки и большое желание. Благодаря таким усилиям можно сэкономить немало средств и сделать достойный аналог заводских вариантов.

Пескоструйная камера станет отличным помощником и дополнением вашему аппарату, так как благодаря ей выполнение поставленных задач станет менее вредным для здоровья, более комфортным и, соответственно, продуктивным.

Самодельный портативный пескоструй

Пескоструйный аппарат – незаменимая вещь в гараже. С помощью него удобно убирать старую краску, ржавчину и другие виды загрязнений. С помощью пескоструя можно быстро и качественно очистить самые труднодоступные места. Еще таким устройством можно делать гравировку на стекле и других материалах.

В качестве основы для самоделки автор использовал небольшой компрессор. Пожалуй, это самая дорогая часть самоделки, которая обойдется порядка 3500 рублей. Что касается песка, то прибор отлично работает на самом обычном строительном песке, который перед заправкой нужно просеять через мелкое сито. Если нет желания возиться с песком, то можно купить уже готовый, специально для этих целей.

Само собой все работы проводятся либо в специальном помещении, либо на открытом воздухе. Также нужно позаботиться о средствах защиты. Нужно защитить систему дыхания от попадания пыли, также понадобятся защитные очки или маска, чтобы песок не попадал в глаза. При работе не должно быть открытых участков кожи, так как отбивающиеся песчинки могут впиться в коду или оставить ранку.

Читайте также:  Как разработать дизайн кухни гостиной 14 кв м?

На фото можно увидеть, как выглядит самоделка. Как можно заметить, в качестве заправляющей емкости была использована обычная бутылка. А похожа самоделка на краскопульт.

Материалы и инструменты для самоделки:
– небольшой компрессор:
– пластиковая бутылка объемом 1.5-2 литра;
– водопроводный шаровой кран;
– токарный станок;
– керамическое сопло (применяется в зуботехнических пескоструйных машинах);
– воздушный шланг, гаечные ключи и другие элементы.


В самоделке есть такой элемент как вкладыш. Это своего рода инжектор с коническими отверстиями, в точке их схождения давление воздуха падает, благодаря этому воздух из бутылки вместе с песком устремляется к этому месту. Расход песка регулируется при помощи крана.

Еще следует обратить внимание на смеситель, к нему с помощью резьбовой шайбы прикручивается пробка от бутылки. Автор пробовал сделать такую пробку из стали, но не вышло, в итоге нужно будет время от времени менять износившиеся детали.

Шаг третий. Работа пескоструйного аппарата
Особенность этого устройства в том, что с помощью него можно делать гравировку по стеклу. Для этого стекло сперва нужно заклеить самоклеющейся пленкой. Далее нужно будет вырезать рисунок, в прочем его можно вырезать на пленке еще до приклеивания. Ну а затем обработать стекло с помощью пескоструя. Что же в итоге получилось, можно увидеть на фото.


Еще с помощью такой самоделки удобно делать в стекле отверстия, они получаются очень ровными. Для этого в металлической пластине нужно просверлить отверстие, а затем приложить пластину к стеклу и по всей поверхности отверстия обработать песком. В зависимости от толщины стекла на проделывание отверстия уходит порядка 3-4 минут и одна бутылка песка. Можно также делать отверстия не только круглой формы, а, например, квадратной.

Единственным недостатком самоделки можно считать то, что в бутылку нужно часто насыпать воздух, но ведь самоделка и не предназначена для работ в промышленных масштабах. Еще нужно время от времени менять износившиеся элементы. Кстати песок, который заправляется в устройство, можно использовать вторично, но, само собой, его нужно будет просеять.

Пескоструй своими руками

Изготовление пескоструйного аппарата своими руками от автора самоделки: фото изготовления с подробным описанием.

Для начала хочу показать схему моего самодельного пескоструя.

Итак, был куплен компрессор (в гараже штука нужная, но такой мощный брался для пескоструя) 2-х поршневой, с ресивером на 100 литров, ременной передачей, принудительным охлаждением поршней и двигателя мощностью 3кВт и производительностью 500лмин — самый мощный однофазный компрессор из представленных у нас на рынке.

Хочу уточнить. Для нормальной производительной пескоструйки этот компрессор слабоват, и по этому если кто надумает делать пескоструй мощнее того, которым песочат свечи, минимальная производительность компрессора должна быть от 500 л/мин и выше!

Ещё один важный момент — диаметр шланга должен быль в 3-4 раза больше диаметра сопла, шланг должен иметь как можно меньше соединений и изгибов, все сгоны не должны понижать внутреннее проходное сечение, длина шланга не должна превышать требуемую.

Если нужен длинный шланг, то нужно отыграться на удлинении воздушной части, а не той в которой будет транспортироваться песок, её я сделал всего 3 м, а воздушную часть — около 8-ми метров, что позволяет компрессору находится подальше от пескоструйки, и втягивать меньше пыли.
Шланг был взят с внутренним сечением 18 мм. При этом сгоны подошли на 1/2 (16мм) и 3/4 дюйма (20 мм).

Большое сечение должно сохраняться на всем трубопроводе, начиная от компрессора, и заканчивая соплом. По этому, быстросъемные соединения применяемые для краскопульта и пр. неприменимы для пескоструя в виду того, что на быстросъемных соединениях диаметр внутреннего сечения всего 5 мм.

По этому пришлось выкрутить заглушку на ресивере, и ввернуть на ее место шаровой кран, так как сечение заглушки 16 мм. На кран устанавливается накидная гайка, именуемая у сантехников «американкой», чтобы можно было легко отсоединять пескоструй от компрессора. Опять же подбираем сгоны так, чтобы не уменьшать проходное сечение

Подачу воздуха организовал, но столкнулся с еще одной проблемой — когда в бачке заканчивается песок, то основная его масса остается на краях сосуда, а в центре — пустота.

Решение простое — нужно сделать дно конусным. Понеслась: срезаю старое дно, из бляхи 1 мм делаю конус и привариваю его к ёмкости, снизу ввариваю резьбу 16 мм, перевариваю ножки на конус.

Теперь нужно сделать крючки для шлангов, чтобы их можно было удобно сматывать. Кроме того хочу сказать, что подавать воздух в баллон сверху оказалось лишним, более того без него все работает даже лучше, поэтому оставил только кран, при помощи которого можно стравливать давление с баллона, в том случае если в конусе забивается песок.

А это общий вид пескоструя в собранном виде — получилось довольно компактно, не смотря на длинный и толстый шланг)

Теперь осталось самое главное — сопло. Во первых должен быть кран для удобной работы, во вторых быстросъемный (ну или хотя бы чтоб снимался без инструментов) держатель сопла, и собственно само сопло из износостойкого материала.
Кран был взят на 3/4 дюйма (20 мм), по тому как его внутреннее сечение всего 18 мм. Вся рукоятка в сборе вместе с соплом выглядит так:

Держатель сопла сделал из накидной гайки на 3/4-ти и переходной муфты с 16 мм на 12 мм, которую накидной гайкой прикручиваем к крану.

В получившийся держатель вставляется керамическое сопло, а его несоответствие по диаметру устраняется подбором резинки нужного диаметра

Касательно сопла — его не трудно изготовить из свечи зажигания — была взята свечка от бензопилы, так как у нее электрод тоньше, и соответственно диаметр будущего сопла — 4 мм. Из свечи от классики получается сопло в 5 мм, что для моего компрессора очень много — слишком стремительно падает давление и компрессор не успевает его восполнять.

Чтобы получить из свечи сопло, нужно слезать с нее юбку и вообще весь металл. Затем алмазным диском (диск по камню, плитке керамической и т.п.) отпилить от керамического изолятора свечи нижнюю часть, ту которая находилась в юбке. Затем нужно выкрутить электрод из будущего сопла, а если не выкручивается, то необходимо высверлить его сверлом соотвественного диаметра. При наличии сверл с алмазным наконечником не плохо было бы сделать конус на сопле, со стороны крана, но в принципе и так все работает.

Самодельное сито тоже оказалось неудобным, да и камешки через него проскакивали, по этому было найдено металлическое сито для муки которое отлично себя зарекомендовало)

При пескоструйке пыль стоит непроглядная, по этом нужно использовать респиратор, желательно с «выхлопом» вниз.

Для защиты лица и глаз можно использовать маску из оргстекла, но она довольно быстро матуется — это уже вторая… Кстати, «выхлоп» вниз для того чтоб эта маска не потела.

Проверяем работу пескоструя на чашке задней пружины.

Ну и в заключение хочу сказать, что пескоструйный аппарат система комплексная, и при несоответствии хотя бы одной его части нормально работать не будет. Здесь можно провести аналогию — крепость цепи определяется крепостью ее самого слабого звена. По этому, для тех, кто решит делать пескоструй своими руками подведу итог, на что нужно обратить внимание чтобы создать рабочий аппарат:

1. Компрессор с производительностью от 500 л/мин и выше, с принудительным охлаждением, большим ресивером (50л минимум) и желательно с ременной
передачей, так как они не так греются, а при пескоструйке компрессор не выключается.

2. Диаметр внутреннего сечения всех шлангов и сгонов, начиная от компрессора и до сопла не должен быть меньше 16 мм, или хотя бы быть в 4 раза больше диаметра сопла, но тут кашу маслом не испортишь) Так же по возможности (а это возможно) нужно избегать изгибов на сгонах и шлангах уже при работе.

3. Баллон должен иметь конусное дно, с как можно более острым углом.

4. Сопла должны быть как можно тверже, к примеру сопло из закаленной стали проживет около часу — двух. Из керамики — около 100. Из карбида вольфрама — около 900-та часов. Боковое сечение сопла может быть как обычное прямолинейное, так и конусное (сопла Вентури). Последние дают прибавку в производительности, так как разгоняют частицы на последок до около 700 км/час (в прямолинейных соплах скорость приблизительно 300 км/час), но сопла Вентури дома пожалуй не изготовить, так как керамику нечем обрабатывать…

5. Песок. Он должен быть сеяный, желательно дважды, или даже трижды ситом, в котором размер ячейки меньше чем диаметр сопла. Кроме того песок должен быть полностью сухим, таким, чтобы он высыпался из кулака. Песок может быть речной серый, или желтый, или кварцевый, или любой как я понял, главное чтоб пескоструйный аппарат был красный, и абразив сухой и просеянный) Так же используют электрокорунд, стружку чугуна и прочие абразивы, но я думаю в гараже можно обойтись и без них.

6. Приведу некоторые показатели уже рабочего аппарата, что думаю облегчит постройку нового. И так: производительность компрессора — 500 л/мин, ресивер — 100 л, диаметр сопла — 4 мм, диаметр шлангов — 18 мм, Давление при пескоструйке — стремительно падает с 8 атм. до 1,5 и держится в этом диапазоне +/-0,5 атм. в зависимости от того, сколько времени открыт кран у сопла. Даже при таких низких давлениях успешно песочится краска и неглубокая ржавчина. Для случаев потяжелее приходится закрывать кран и немного ждать, пока нагноится давление повыше, но в принципе работать можно.

7. Бюджет. Если учится на чужих ошибках, и не наступать на те же грабли, то можно смастерить аппарат за примерно 50 у.е., если делать самому и уже иметь в наличии баллон и сварку с компрессором. Если включать в цену компрессор, тогда конечно цена другая будет, но я его не включал, по тому как в любом случае бы покупал его в гараж, и помощнее, чтобы в будущем пользоваться пневмоинструментом.

Ну вот вроде и все, вывалил на изнанку все что знал, но за то теперь есть статься, где собрано все что нужно для того, чтобы собрать аппарат в гаражных условиях.

Ссылка на основную публикацию
