Отопление загородного дома своими руками
Монтаж и настройка системы отопления всегда позиционируются, как довольно сложная работа, требующая специальных знаний и навыков. Однако это не совсем так. Используя современные материалы и фурнитуру смонтировать индивидуальную систему отопления загородного дома можно своими руками без особых проблем.
Содержание
Принципиальная схема системы отопления
Индивидуальная система отопления загородного дома состоит из котла, циркуляционного насоса, расширительного бака, радиаторов отопления и труб, соединяющих все эти элементы. В качестве теплоносителя используется вода, если система отопления работает весь отопительный сезон (загородный дом постоянного проживания), или антифриз, если систему отопления отключают на длительные сроки во время отопительного сезона (загородный дом или дача периодического проживания).
Принцип работы индивидуальной системы отопления следующий. Котел нагревает теплоноситель и под действием циркуляционного насоса теплоноситель движется по трубам и приборам отопления. При нагревании теплоноситель увеличивается в объеме, расширительный бак компенсирует это, предохраняя систему отопления от избыточного давления и возможных разрывов труб.
Выбор схемы системы отопления
Схемы системы отопления — это способы прокладки труб отопления и подключения к ним радиаторов отопления. От вида схемы системы отопления зависит настройка (балансировка) системы отопления, расход и прокладка труб отопления.
Различают три принципиальных схемы системы отопления: однотрубная (ленинградка), двухтрубная и лучевая.
Однотрубная схема системы отопления (рис.2.) представляет собой одну трубу к которой подключены радиаторы отопления. Трубу прокладывают по периметру дома и соединяют с котлом отопления. В данной схеме расход труб минимальный. Недостатком является то, что каждый последующий радиатор отопления будет греть хуже предыдущего, и равномерно перераспределить тепло между ними очень сложно.
Двухтрубная система отопления (рис.3.) представляет собой систему из двух труб одна подача вторая обратка. Радиаторы отопления подключаются к подаче и обратке. Получается, что радиаторы подключены параллельно и распределение тепла по ним происходит равномерно. Данная схема проста в регулировке, поэтому применяется чаще всего.
Лучевая схема (рис.4.) отличается от двухтрубной независимым подключением радиаторов отопления. Для этой цели применяются распределительные коллекторы. В данном случае становится возможным индивидуальная настройка каждого отопительного прибора, что положительно сказывается на экономии на отоплении. По этой схему подключается водяной теплый пол. Недостатком является большой расход труб отопления.
Трубы для системы отопления
В индивидуальной системе отопления загородного дома температура теплоносителя не превышает 90 градусов, поэтому могут применяться все виды труб. Однако чаще всего отдают предпочтение полипропиленовым трубам. Вот почему:
- Полипропиленовые трубы надежны, долговечны и не подвержены коррозии и загрязнениям.
- Стоимость фитингов не велика по сравнению с металлопластиковыми трубами, а при монтаже системы отопления фитингов потребуется очень много.
- Все соединения полипропиленовых труб выполняются сваркой, что обеспечивает высокую надежность и отсутствие необходимости периодической проверки соединений. Поэтому их можно спокойно размещать в стене или под полом.
- Сварка полипропиленовых труб проста и освоить ее может любой. Стоимость сварочного аппарата невелика.
Порядок сварки полипропиленовых труб следующий:
- Сварочный аппарат разогревается до 260-270 градусов.
- На соответствующие насадки одновременно насаживают трубу и фитинг.
- Время выдержки 5-7 секунд. Это время необходимо чтобы расплавить поверхностный слой трубы и фитинга.
- Соединяют трубу и фитинг. Сварочный слой составляет примерно 10 мм.
- После охлаждения в течении 30 – 60 секунд соединение готово к работе.
При разводке системы отопления по дому обычно применяют трубу диаметром 25-32 мм, для подключения радиаторов отопления трубу диаметром 20 мм.
Для систем отопления желательно использовать специальную армированную трубу. Такие трубы практически не меняют свои размеры при нагреве, а, следовательно, не требуется большого количества компенсационных отводов.
Выбор и подключение радиаторов отопления
Радиаторы отопления могут быть чугунные, алюминиевые и стальные. Наибольшей популярностью пользуются алюминиевые радиаторы отопления. Это легкие радиаторы и простые в монтаже. Они обладают приятным внешним видом. Алюминиевые радиаторы имеют малую тепловую инерцию и позволяют быстро отрегулировать необходимую температуру в помещении.
Расчет радиаторов по мощности приближённо можно выполнить по следующей формуле: 1 кВт тепловой мощности необходим для отопления 10 кв.м. площади помещения. Таким образом при средней тепловой мощности одной секции 150 Вт для отопления 10 кв.м. необходим радиатор с 7-ю секциями.
Радиаторы отопления могут быть подключены различными способами. Выбор способа подключения радиаторов отопления осуществляют исходя из удобства расположения труб отопления и запорно-регулировочной арматуры. При выборе способа подключения следует учитывать возможные теплопотери.
Радиаторы отопления должны комплектоваться запорными, регулировочными кранами и воздухоотводчиком. Запорная арматура позволяет настраивать отопительный прибор на желаемый режим работы. Воздухоотводчик обеспечивает удаление воздуха из системы.
Монтаж водяного теплого пола
Водяной теплый пол — это наилучший отопительный прибор для любого дома. Главное достоинство теплового пола в том, что он равномерно распределяет тепло по всей площади помещения.
Монтаж водяных теплых полов выполняют по лучевой схеме. Для монтажа теплого пола применяют распределительные коллекторы с их помощью теплый пол подключается к системе отопления, а также выполняется регулировка его температурного режима.
Для монтажа теплого пола используется специальная труба. В зависимости от длины магистрали применяется труба диаметром 10 -20 мм.
Важной особенностью монтажа теплого пола является его правильная укладка вдоль внешних стен. При монтаже теплого пола должно быть обеспечен наибольший тепловой поток около наружных стен и наименьший около межкомнатных перегородок.
На полностью смонтированный теплый пол укладывают стяжку. После чего пол готов к чистовой отделки. На теплые водяные полы можно укладывать любое напольное покрытие.
Выбор котла отопления
Котлы отопления могут быть различные по конфигурации и по типу используемого топлива. Чаще всего применяются котлы отопления, работающие на газе, поэтому дальше речь пойдет о котлах этого типа.
Приближенный расчет мощности котла выполняется по формуле: для отопления 10 кв.м. помещения необходима тепловая мощность 1кВт. Эта формула справедлива при хорошо утепленном доме и высоте потолков в помещении примерно 2,7 м.
Для удобства выбора газового котла отопления всю гамму удобно разбить на две категории по типу камеры сгорания и количество контуров.
Газовые котлы отопления могут быть с открытой и закрытой камерой сгорания. Открытая камера сгорания предполагает, что котел для работы использует воздух из помещения, а отработанные газы выводятся естественным путем через дымоход. Котлы с закрытой камерой сгорания снабжаются воздухом за счет встроенного вентилятора через коаксиальный дымоход, через него же и отводятся продукты горения.
Котлы с открытой камерой сгорания желательно устанавливать в отдельном помещении (котельной) с хорошей вентиляцией. Также для этого типа котлов необходимо устройство дымохода, который должен возвышаться над коньком крыши дома. Обычно к этой категории относятся мощные напольные котлы, предназначенные для отопления большой площади.
Котлы с закрытой камерой сгорания могут быть установлены в любом месте дома, часто их устанавливают на кухне. Для котлов этого типа применяется коаксиальный дымоход, который выводится на улицу через стену дома в месте установке котла.

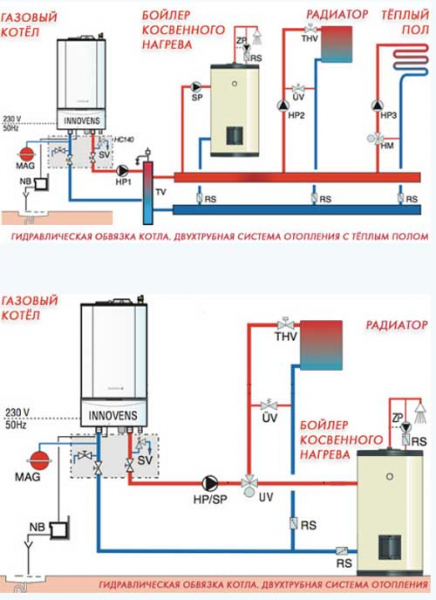

Котел отопления может работать не только для нагрева теплоносителя, но и для обеспечения дома горячей водой. Для небольшого дома удобно использовать котел с двумя контурами, так называемый двухконтурный котел. В котлах этого типа один контур обеспечивает работу отопления другой горячее водоснабжение.
Если в доме проживает более 3 человек и разбор горячей воды большой, то двухконтурный котел вряд ли справится с задачей. В этом случае для организации горячего водоснабжения применяют бойлер косвенного нагрева.
Бойлер косвенного нагрева — это герметичная бочка с внутренним теплообменником, по которому циркулирует вода из системы отопления и тем самым нагревает воду для системы водоснабжения.
Циркуляционный насос и расширительный бак
В закрытой системе индивидуального отопления загородного дома обязательно устанавливается циркуляционный насос. Он обеспечивает прокачку теплоносителя через систему отопления.
При выборе циркуляционного насоса следует обратить внимание на производительность и напор. Производительность показывает объем перекачиваемого теплоносителя, напор — это способность преодолевать гидравлическое сопротивление системы отопления.
Производительность определяется по формуле:
где Q – производительность, P – тепловая мощность котла отопления, dt – разница температуры подачи и обратки (традиционно принимают 20 градусов).
Напор:
где N – число этажей включая подвал, K – усредненный коэффициент гидравлического сопротивления системы отопления (для двухтрубной системы отопления 0,7-1,1, для коллекторно-лучевой 1,16-1,85).
Расширительный бак необходим для компенсации расширения теплоносителя вызванное нагревом. Расширительный бак представляет собой емкость, разделенную на две части эластичной мембраной. С одной стороны мембраны теплоноситель, с другой воздух. При расширении теплоносителя мембрана прогибается, увеличивая объем системы отопления и снижая давление.
Объем расширительного бака приближенно определяют, как 5% от объема системы отопления.
Циркуляционный насос и расширительный бак устанавливаются на обратке перед входом котла отопления (см. рис. 1), там температура теплоносителя самая низкая, что значительно продлевает срок службы этих элементов системы отопления.
Если площадь дома не большая, и система отопления не сильно разветвленная, то целесообразно приобретать котел отопления с встроенным расширительным баком и циркуляционным насосом. Такой котел позволит обеспечить полную автономность системы отопления загородного дома.
Индивидуальная система отопления двухэтажного дома
Довольно часто загородный дом имеет 2-3 этажа в этом случае система отопления имеет не одну ветку, а несколько. При этом разводка может идти по вертикальной или по горизонтальной схеме.
Вертикальная схема (рис. 13) представляет собой систему вертикальных стояков, по которым теплоноситель циркулирует по отопительным приборам. Такая схема целесообразна при если дом имеет значительную площадь. На всех отопительных приборах должны быть установлены байпасы и запорная арматура.
Горизонтальная схема (рис.14) представляет собой поэтажную разводку. Она предполагает наличие одного стояка по которому теплоноситель подается и отводится на каждый этаж. Для загородных домов небольшой площади это наиболее целесообразная и наименее затратная схема как по материалам, так и по сложности монтажа.
Лучевая поэтажная разводка (рис.15) более затратна в монтаже, чем двухтрубная горизонтальная. Преимущество этой схемы в точной регулировке отопительных приборов, и как следствие возможности снижения затрат на отопление.
Довольно часто делают комбинированные схемы отопления (рис.16). На первом этаже в качестве приборов отопления применяют теплый пол, а на втором и следующих этажах радиаторы отопления. В этом случае применяют горизонтальную схему разводки. При этом на первом этаже лучевую, а на втором двухтрубную схему.
В общую схему отопления встраивается и контуры подготовки горячей воды. Полная схема системы отопления и горячего водоснабжения представлена на рисунке 17.
Рассмотренные схемы и принципы организации отопления позволяют сделать систему отопления своими руками в любом загородном доме. Конечно различные схемы потребуют различных затрат как на материалы, так и на монтаж. Однако система отопления будет эксплуатироваться многие годы, и она должна быть надежной и легко управляемой. Таким образом излишние затраты с лихвой окупятся в процессе эксплуатации системы.
Отопление коттеджа: схемы и нюансы организации автономной системы отопления
Сооружение автономной системы теплоснабжения — технически и технологически сложный процесс, к выполнению которого нужно подходить со всей ответственностью. Для того чтобы устроить безупречно работающий контур, необходимо учитывать множество факторов. При этом необходимо блюсти строительные нормативы и требования.
Мы расскажем, как, в каком порядке и по каким правилам должно быть организовано отопление коттеджа. В представленной нами статье описаны шаги проектирования системы и реализации проекта. Даны рекомендации по проведению расчетов, подбору оборудования, введению системы в эксплуатацию.
Требования к системе отопления
Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.
Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются. Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.
В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:
- Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
- Оборудование и все приборы следует правильно изолировать. Это позволит избежать ожогов, исключить образование влаги и уменьшить тепловые потери. К тому же горячие элементы могут стать причиной воспламенения пыли, газа или аэрозоля в комнате.
- При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.
Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.
Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.
Основные этапы монтажа
Когда планируется обустройство системы отопления в совершенно новом доме, то лучшим решением будет продумать все нюансы еще на этапе проектирования.
Подготовка к составлению проекта
Грамотно составленная схема и проведенные специалистом расчеты позволят еще «в зародыше» решить множество проблем. Например, такой подход позволит узнать, нужно ли выделять отдельную комнату для котельной.
До начала отделочных работ рекомендуется позаботиться о том, где и каким образом будут спрятаны трубы. Лучшим выходом является монтаж системы отопления перед проведением стяжки пола.
Специалисты рекомендуют приступать к проектированию и выбору оборудования только после того, как будет закрыт тепловой контур дома. То есть заниматься этим нужно после того, как были установлены двери, окна и покрыта крыша.
Чтобы максимально упростить процесс монтажа системы отопления коттеджа, работа разбивается на несколько основных этапов:
- выбор типа системы отопления;
- проектирование и проведение расчетных работ;
- заказ оборудования;
- обустройство котельной;
- установка радиаторов;
- проведение пусконаладочных работ.
Каждый из перечисленных выше шагов имеет свои особенности. Зная все тонкости в этой сфере, любой новичок справится с монтажом на высшем уровне, а оборудование уверенно прослужит далеко не один год.
Выбор типа теплоносителя
Производители предлагают широкий ассортимент отопительного оборудования. С одной стороны, это позволяет выбрать все необходимое для реализации самой сложной и незамысловатой системы.
Но из-за такого большого модельного ряда у любого неподготовленного покупателя, несомненно, появится масса проблем. Поэтому перед походом в магазин следует максимально подробно разобраться с этим вопросом.
Существует несколько типов систем отопления. Так, в зависимости от теплоносителя она бывает:
Воздушное оборудование, как уже понятно из названия, для передачи тепла использует воздух. Он забирается снаружи здания, нагревается и подается непосредственно в нужную зону. Основной плюс такой системы заключается в ее безопасности.
Ее минусы — это низкая теплоотдача, высокая себестоимость, а чтобы осуществить монтаж, придется сильно углубиться в техническую литературу.
Наиболее простой в эксплуатации системой отопления является водяная. В качестве теплоносителя в этом оборудовании используются вода, антифриз или их смесь в определенной пропорции. Но за простоту придется платить (в прямом смысле). Ведь для движения жидкости потребуется смонтировать трубопровод, поставить радиаторы и агрегат для ее нагрева.
Пар играет главную роль при обустройстве парового отопления, но потребуется соорудить паропроводы и поставить трубы для сбора конденсата. А при использовании отопительной печи горячие газы передают тепло в комнату сквозь ее стенки, проходя по каналам.
Один из вариантов — электрическое отопление, т.е. система без теплоносителя. Чтобы получить тепло понадобится электричество, а передается оно через твердую среду. Используются автономные инфракрасные или масляные батареи, электрические конвекторы, электрокамины или специальные вентиляторы.
Но за простоту придется платить (в прямом смысле). Ведь такое оборудование использует большое количество электроэнергии. А его производительность довольно низкая, что делает его выгодным решением только для редкого использования в маленьких загородных домиках.
Какое количества контуров обустроить?
Основное отличие двухконтурного котла заключается в том, что он нагревает воду и для обогрева помещения, и для системы ГВС. С одной стороны, это выгодно, так как покупка и обслуживание такого оборудования обойдется дешевле, нежели приобретение одноконтурных приборов и отдельное обустройство системы горячего водоснабжения.
А также при двухконтурной котле предстоит еще выбрать тип нагревателя между проточным и накопительным. Учитывая, что первый вариант удобен для семьи из 2-3 человек, а второй позволит экономить топливо, но потребуется место дополнительному резервуару для хранения горячей воды.
Что касается одноконтурной системы, то на сегодняшний день — это лучшее решение для многих коттеджей. Она быстрее собирается и комплектующих потребуется меньше.
Тип топлива для котла
Котлы для систем отопления делятся на категории в зависимости от используемого ими вида источника энергии. Существует газовое, твердотопливное и жидкотопливное оборудование, а также приборы, работающие на электричестве. Перед тем как сделать окончательный выбор, рекомендуется оценить, какой вид будет наиболее выгодным.
Также стоит обратить внимание на то, пролегает ли недалеко от дома сетевой газопровод, насколько доступно в регионе твердое и жидкое топливо и есть ли проблемы со стабильностью подачи электричества.
Наиболее выгодным решением будет монтаж котла, работающего на газу. Но его установка потребует некоторых финансовых вложений и времени. Ведь придется получить соответствующее разрешение. А еще возникнет проблема в выделении места под хранение запасов топлива, если будет устанавливаться газгольдер или вместо сетевого газа будет использоваться сжиженный в баллонах аналог.
Проектировочные и расчетные работы
После того как был решен вопрос, связанный с видом системы отопления, можно приступать к разработке проекта. Если коттедж имеет достаточно скромные габариты, то сделать все расчеты и составить схему удастся самому.
Но лучшим решением будет доверить эту работу опытному теплотехнику. Профессионал сделает все расчеты правильно, что позволит избежать множества проблем, которые могут возникнуть на этапе монтажа.
При разработке проекта системы отопления в документе следует указать:
- место монтажа радиаторов;
- способ устранения продуктов сгорания, если таковые присутствуют;
- место, где будет установлен котел;
- подробный план разводки трубопроводов, где точно указывается месторасположение фитингов, кранов и прочих элементов.
Заказывать проектировочные и расчетные работы рекомендуется только у проверенных компаний, имеющих разрешение на предоставление такого рода услуг. Нередко этим занимаются организации, которые работают в сфере монтажа систем отопления или продаже нужного для этого оборудования.
Все расчеты можно сделать самостоятельно. Для этого предстоит разобраться с чертежами, схемами и подробным описанием в справочной литературе. Потребуется поближе познакомиться с информацией о характеристиках теплового генератора, типе разводки, общей конфигурации сети, месте расположении и спецификации оборудования и прочем.
Покупка необходимого оборудования
Когда был выбран тип котла, следует определиться с его мощностью, учитывая, что производительность оборудования для двухконтурной системы должна быть большей, так как в этом случае тепловые потери будут значительно выше.
Правильно рассчитанная мощность котла означает, что температура в камере сгорания не будет превышать 90 градусов Цельсия. Соблюдая это правило, оборудование прослужит намного дольше. Например, для коттеджа, площадь которого составляет 100 м 2 , лучшим решением будет оборудование мощностью до 15 кВт.
Следующее, что понадобится для монтажа системы отопления — это передающие тепло приборы. Чтобы правильно рассчитать радиаторы, необходимо определиться с количеством этих элементов и числом секций. Их характеристики полностью зависят от размеров жилых комнат. Что касается материала, то специалисты рекомендуют остановиться на чугунных изделиях или биметаллических моделях.
Последняя деталь, которой нужно уделить внимание в магазине, — это трубы. Предпочтительнее полипропиленовые изделия. Они отличаются простотой пайки и небольшим весом, что позволяет заняться монтажом самому, без привлечения специалистов.
Обустройство котельной в доме
После того как было заказано и доставлено на объект все необходимое оборудование, можно приступать к монтажу системы отопления. Занимаясь установкой важно четко следовать проектной документации, что позволит избежать проблем и незапланированных финансовых трат.
Монтаж отопительного устройства выполняется так, как это указано в прилагаемом производителем руководстве.
При отсутствии инструкции изготовителя следует придерживаться следующих базовых правил:
- спереди котла должен быть минимум 1 м свободного пространства, а сзади и по бокам — около 70 см;
- устройство запрещается устанавливать ближе чем на 70 см по отношению к другим приборам;
- если устанавливается два или более котла, то следует оставить между ними расстояние около 2 м.
Если было заказано настенное оборудование, то к нему предъявляются более щадящие требования. Для такого рода отопительного котла нужно только оставить место, которого будет достаточно для удобного доступа к устройству.
Дымоход и вывод продуктов сгорания
Следующим этапом монтажа системы отопления коттеджа является организация дымохода. При неправильно спроектированном дымоходе появляется риск возникновения в доме пожара или шанс отравления жильцов угарным газом.
Строить конструкцию для отвода продуктов сгорания рекомендуется из металла, кирпича или керамики. Керамический дымоход является оптимальным в большинстве случаев решением.
Керамика гармонично сочетает в себе низкую теплоотдачу и модульную конструкцию. Единственный недостаток такого дымохода — это высокая стоимость. К тому же конструкция должна иметь строго вертикальную конфигурацию.
Что касается металлических изделий, то они будут идеальным решением для жидкостных и газовых моделей оборудования. Ведь такие дымоходы устойчивы к механическому и химическому воздействию. В список достоинств также стоит включить простоту монтажа (конструкция собирается из модулей).
Кирпичные дымоходы чаще всего используются с котлами, работающими на твердом топливе. Их главное преимущество заключается в низкой теплоотдаче, но строительством должен заниматься только квалифицированный специалист.
При проектировании дымохода важно придерживаться следующих правил:
- на конце конструкции обязательно ставят козырек. Этот элемент обеспечит защиту от влаги и посторонних предметов;
- форма дымохода должна быть круглой. В этом случае продукты сгорания топлива меньше скапливаются;
- количество поворотов дымохода не может превышать трех;
- конструкция устанавливается выше плоской крыши на полметра, а для конька этот параметр составляет 0,5-1,5 м.
Если было принято решение устанавливать внешний дымоход, то нужно придерживаться определенного стандарта. Специалисты рекомендуют выводить такую конструкцию наверх на расстояние не меньше полуметра от поверхности крыши.
Установка радиаторов в доме
Монтаж радиаторов требует соблюдения определенных правил. Прежде всего их следует установить точно горизонтально, без каких-либо перекосов. Если собирается однотрубная система отопления, то желательно выставить радиаторы на одном уровне.
Чтобы максимально уменьшить тепловые потери, крепить элементы нужно на расстоянии 8-12 см от пола и подоконника, а также 3-5 см от стены. К тому же размер радиатора должен составлять, как минимум 3/4 габаритов окна. Это позволит избежать образования конденсата.
На сегодняшний день используется три способа подключения радиаторов: боковой, диагональный и нижний. Первый вариант, в свою очередь, делится на односторонний и диагональный. Также иногда специалисты отдают предпочтение седельному методу.
Какой способ лучше? При монтаже системы отопления в только что построенном коттедже идеальным решением будет нижний способ подключения. Он позволяет вмонтировать трубы в пол, спрятав их под стяжкой. Это сэкономит драгоценные квадратные метры, а также сделает интерьер комнаты более гармоничным и аккуратным.
Проверка и настройка системы
После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.
Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.
Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:
- слить теплоноситель;
- исправить недочет;
- провести проверку повторно.
Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.
Выводы и полезное видео по теме
Видео #1. Отопление частного дома площадью 300 м 2 :
Видео #2. Отопление большого дома, к которому не подведен газопровод:
Видео #3. Тонкости обустройства отопления в частном доме, площадь которого 150 м 2 :
Проектирование, выбор и установка системы отопления коттеджа — это те процессы, которые требуют к себе должного внимания и ответственного отношения. Если было принято решение сделать все своими руками, то придется с головой окунуться в работу и пристально следить за всеми деталями.
Но даже когда работа была доверена профессионалам, то придется контролировать весь процесс. Помните, что только в таком случае можно организовать качественную систему отопления, которая сделает частный дом поистине теплым, уютным и, конечно же, безопасным.
Хотите рассказать о схеме отопления, которую вы предпочли для обустройства собственного дома? Располагаете полезной информацией, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
Разновидности новых технологий в отоплении частных домов
Постоянный рост цен на отопление способствует тому, что люди прибегают к использованию альтернативных источников. Разработки в этой области позволяют применять природные ресурсы, такие как солнце, вода и земля. Также новые технологии внедряют целые комплексы по отоплению дома.
Какую отопительную систему выбрать? Чтобы ответить на этот вопрос необходимо изучить все особенности работы и определить условия для правильного функционирования. Также немаловажным фактором является рентабельность и целесообразность выбранного вида.
Новые технологии с применением альтернативных теплоносителей приходят на смену привычным для всех газовых и электрических отопительных установок. Различают четыре вида систем в зависимости от источника:
- гидротермальные;
- геотермальные;

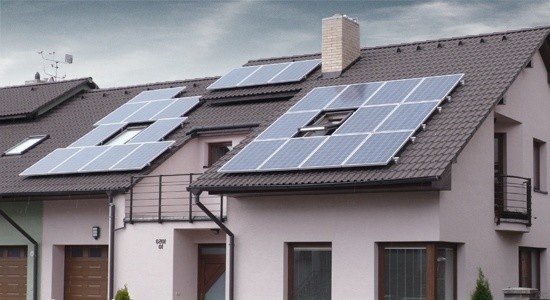

- солнечные;

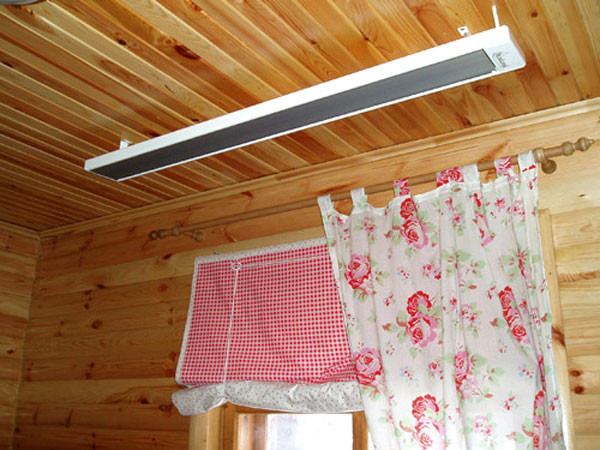

- инфракрасные.
Рассмотрим их подробнее.
Гидротермальная
В основе этого метода лежит использование природной воды. Из нее будет извлекаться необходимая тепловая энергия. Если в пределах досягаемости вашего дома находится озеро или водоем, тогда задача по установке оборудования значительно упрощается. Но это скорее исключение из правил, в большинстве случаев приходится бурить скважины до уровня грунтовых вод.
Принцип действия
Установку можно разбить на три составляющие:
- внешний контур;
- внутренняя разводка;
- геотермальный насос.

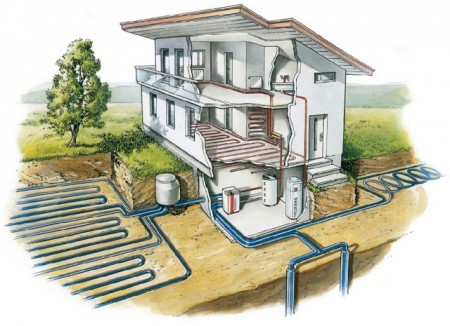

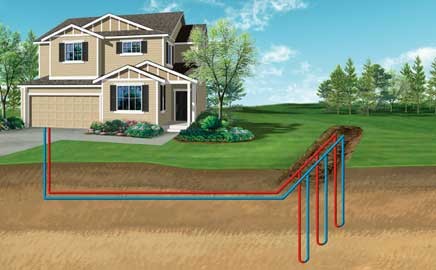

Внешний контур представляет собой конструкцию труб, проложенную под землей на уровне подземных вод. Глубина их залегания должна быть ниже глубины промерзания. Внешний контур представляет собой отопительные коммуникации дома.

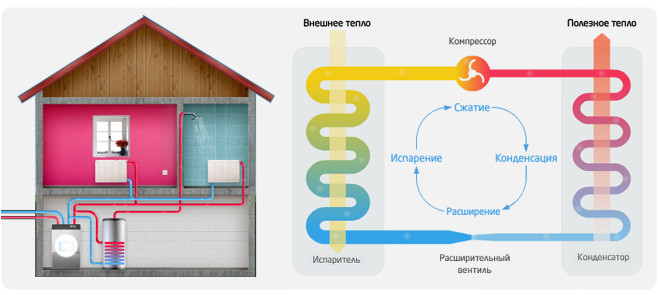

Принцип действия установки заключается в следующем. Тепло подземных вод передается теплоносителю внешнего контура. При помощи насоса он поступает в теплообменник. После чего осуществляется передача тепла на внутреннюю разводку. Всех сложностей монтажа можно избежать, если поблизости находится водоем. Теплообменник погружается в воду и подключается к отоплению. Площадь водоема должна быть не менее 200 м².
Преимущества устройства
Конструкция имеет следующие преимущества:
- универсальность — система может работать не только как отопительная, но и охлаждающая;
- низкий расход электроэнергии — она необходима только для питания насоса и составляет порядка 1 кВт в час;
- пожарная безопасность обеспечивается за счет отсутствия процесса горения;
- высокий коэффициент полезного действия — из 1 кВт электроэнергии выход составляет 5 кВт тепла;
- простота эксплуатации и технического обслуживания.
Недостатком является высокая стоимость теплового насоса и монтаж оборудования. Для дома площадью 100 м² и потребляемой мощности 5 кВт*ч, монтаж отопительной системы составит примерно 440 тыс. рублей. Этот расчет берется для домов, находящихся в радиусе 50 метров от водоема, в который будет погружаться теплообменник.
Геотермальная установка
Ее принцип работы схож с гидротермальным вариантом. Разница заключается в том, что используется тепло земли, а не воды.
Особенности оборудования
Укладка внешнего контура может осуществляться как вертикально, так и горизонтально. Вертикальное расположение обусловлено рядом сложностей в процессе монтажа. Для труб необходимо бурить скважины на большую глубину. Но с горизонтальной укладкой связаны два отрицательных момента:
- необходима большая площадь частного участка для размещения контура;
- невозможность посадки растений, потому что коллектор будет охлаждать их корни.
Забор тепла в обоих случаях осуществляется непосредственно из почвы поблизости частного строения. Отвечающий за перекачку теплоносителя геотермальный насос располагают в самом доме. Шахта с теплообменником должна располагаться в непосредственной близости к строению.
Достоинства использования тепла земли
Данная система имеет следующие преимущества:
- тепловая энергия земли является неисчерпаемым источником энергии;
- автономная работа системы;
- абсолютная пожаробезопасность, отсутствует вероятность возгорания;
- минимальный расход электроэнергии;
- нет необходимости в доставке и хранении топлива;
- длительный срок эксплуатации.
Высокая стоимость объекта – вот главный минус. Геотермальная установка для такой же квадратуры, как в предыдущем случае увеличится до 600 тыс.рублей.
Солнечные батареи
Использование энергии солнца для отопления является самым недорогим и доступным способом. Главной задачей является преобразование солнечных лучей в тепло с минимальными потерями.
Устройство системы
Главным элементом такой системы является солнечный коллектор. Это устройство, состоящее из трубок, которые ведут к резервуару с теплоносителем. Коллекторы бывают вакуумные, воздушные и плоские. Кроме них в состав входят следующие узлы:
- теплообменник;
- накопительный бак;
- трубопровод;
- аванкамера.
Накопительный бак – это емкость с нагретым теплоносителем. Из верхней части емкости жидкость подается в отопительные приборы. После прохождения всего отопительного контура остывший теплоноситель вновь поступает в бак.
Аванкамера служит для предотвращения задержки воздуха в отопительном трубопроводе. Она представляет собой бак, который располагается в самой высокой точке системы. Устанавливать коллекторы необходимо под углом в 35–40°. Такой уклон обеспечит максимальную эффективность. Чтобы свести к минимуму тепловые потери, все трубопроводы, ведущие от коллектора к теплообменнику, необходимо изолировать.
Достоинства и недостатки
Стоит отметить основные преимущества солнечной батареи:
- высокая эффективность;
- длительный срок службы — более 25 лет;
- простота обслуживания;
- независимость от низких температур воздуха.
Но все же батареи лучше использовать как дополнительный источник тепла для частных домов. В зимнее время энергии солнца будет недостаточно, чтобы аккумулировать необходимое количества тепла. Во время повышенной облачности, ваше жилище также может остаться холодным. Новые технологии позволяют объединять несколько видов отопления в один комплекс, и солнечные батареи могут быть совмещены с геотермальной установкой или инфракрасным излучением.
Также к недостаткам можно отнести очень высокие цены на солнечные коллекторы и оборудование. Для отопления дома в 100 м² монтаж солнечных батарей обойдется примерно в 900 000 рублей.
Инфракрасное излучение
Суть этого метода заключается в использовании свойств инфракрасных лучей. Направленный поток нагревает твердые предметы, находящиеся под излучением, а они в свою очередь повышают температуру воздуха дома.
Особенности оборудования
Инфракрасное излучение может исходить от точечных элементов или от поверхностей. Производится расчет необходимого количества приборов. Излучатели могут быть двух видов:
Стационарные излучатели фиксируются на потолке и стенах в тех местах, где необходимо произвести нагрев. Мобильный вариант на опоре можно перемещать в пределах частного дома, его даже можно использовать на открытом воздухе.
Также инфракрасное излучение может исходить от поверхностей. Для этого используется специальная пленка, которая располагается под облицовочным слоем на потолке, стенах и потолке. Эта технология является новинкой в разработке отопительных комплексов.
Плюсы и минусы
Эксплуатация инфракрасных излучателей связана как с положительными, так и с отрицательными моментами. К плюсам можно отнести:
- быстрый прогрев помещения;
- экономный расход электроэнергии;
- возможность перемещения прибора;
- автоматическая регулировка режима отопления;
- использование источника тепла на открытых площадках;
- невысокая стоимость инфракрасного оборудования.
Покупку и установку излучателей для домов площадью 100 м² можно ограничить 30000 рублей. Если предусмотрено пленочное инфракрасное отопление, стартовым порогом расходов будет сумма в 160000 рублей.
Минусы инфракрасной системы отопления состоят в том, что располагаться приборы должны не ниже чем на 1,5 метра от уровня пола. Это необходимо для того, чтобы не повредилось напольное покрытие дома. Длительная работа излучателя может привести к его перегреву.
Устройство новых систем отопления для загородного дома
Любой домовладелец мечтает о совершенной отопительной системе в своем жилье, которая с легкостью сохранит драгоценное тепло в холодное время года и избавит от летнего зноя. На сегодняшний день существует достаточно большой выбор отопительных систем: это отопление с использованием дров, торфа, угля, при помощи электроэнергии, газа. Одно из новейших направлений — геотермальное. Новые системы отопления загородного дома помогут обеспечить ваше жилье теплом и гарантируют вам безопасность эксплуатации.
Газовое отопление сегодня весьма популярно. С его помощью можно отапливать дом, нагревать води и даже топить камин.
Для многих самым оптимальным вариантом является отопление при помощи газа.
Но его устройство не всегда зависит от ваших возможностей, так как если на той территории, где расположен ваш загородный дом, отсутствует газовая ветка, то решить проблему отопления при помощи газа не получится.
Новые технологии в области отопления не стоят на месте, их использование получает все большее распространение.
Разговор пойдет о достаточно новых технологиях, с помощью которых отопление вашего коттеджа можно сделать близким к идеальному. Это геотермальное, инфракрасное и солнечное виды отопления.
Конструкция геотермального отопления и его достоинства
Геотермальное отопление является альтернативой газовому отоплению. Принцип работы такого отопителя — холодильник, только наоборот.
Такой вид отопительной системы для загородного дома пока еще не очень популярен, но с каждым днем у него появляется все больше преданных поклонников. И этому способствует масса положительных свойств, присущих ему. Хочется отметить несколько самых главных — экономичность, экологичность и высокую безопасность.
Так что же такое геотермальная система отопления? Если у вас нет технического образования, то понять ее устройство будет довольно сложно.
Если говорить на доступном языке, то геотермальная установка представляет собой холодильник, но в обратном смысле. Его отличительной особенностью является способность не выводить, а нагнетать тепло. А источником тепловой энергии геотермальной системы отопления являются либо воздух, либо слой почвы, расположенный достаточно глубоко, либо грунтовые воды.
Если подробнее, то испаритель (морозильник) располагается довольно на большой глубине под землей. А конденсатор (медный змеевик) выполняет функции по обеспечению нужной температуры воды или воздуха.
Обратите внимание, что температурный режим испарителя, расположенного в грунте, варьируется от 5 до 8 градусов, что ниже, чем на поверхности.
В итоге геотермальная отопительная система работает по принципу передачи энергии тепла от окружающей среды хладагенту. Это очень похоже на устройство обычного холодильника. Практически 80% тепла от всего выделенного при работе системы объема, полученного из окружающей среды, после процесса накопления поступает в помещения дома.
Схема принципа работы геотермального отопления.
Такой способ получения энергии позволяет ей быстро восстанавливаться, значит, отопительная система не причиняет вреда экологии и энергетическому балансу. Этим же фактором обусловлена ее безопасность в процессе потребления.
До недавнего времени только очень состоятельные семьи могли позволить себе отапливать дома таким способом. Но прогресс не стоит на месте, появляются новые технологии и достижения в различных областях науки и техники, в том числе и в направлении отопления, все это способствует удешевлению таких отопительных систем.
Поэтому теперь геотермальное отопление не роскошь, а вполне доступное приобретение для семьи со средним доходом.
В качестве топлива в такой системе используется энергия земли. При таком потреблении не происходит загрязнения окружающей среды различными вредными выбросами.
В этой системе не предусмотрено процесса сгорания, значит, нет повода беспокоиться о взрывоопасности и возможном возгорании. Ее эксплуатация абсолютно безопасна.
Геотермальная установка в доме это экологически чистая, безопасная, бесшумная система отопления.
И еще один существенный плюс: отпадает необходимость приобретения вытяжек и дымоходных устройств, чего не скажешь о других отопительных системах. Отсутствие испарений, запахов и шума очень радует владельцев такого отопления. Что касается габаритов этой системы, то она не займет много места в вашем доме.
Но это еще не все преимущества геотермальной системы отопления. К ним можно отнести незаметное для постороннего взгляда расположение в доме, она не разрушит ваш интерьер.
А проблема с приобретением, хранением, доставкой топлива отпадает вовсе, так как оно при использовании геотермального варианта не требуется. Зимой вы с легкостью будете отапливать помещения, а летом при помощи этой же системы охлаждать комнаты дома в жаркую погоду.
