Греющий кабель для водопровода: назначение, выбор, монтаж

Монтаж греющего кабеля для обогрева труб внутри и снаружи.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Наибольшее распространение получили греющие кабеля двух видов:

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Иначе он банально может расплавить и прожечь трубу.

У саморегулирующегося, замкнутого контура или петли нет.

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

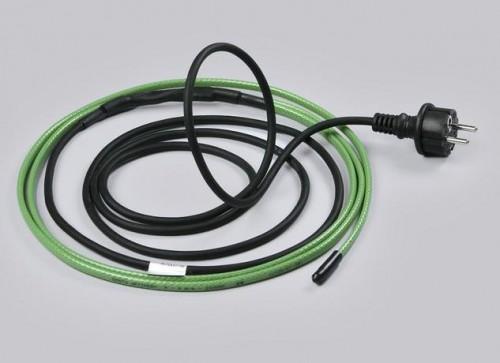

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

бронированный, защитный экран или оплетка

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Для монтажа по наружной стороне вам понадобятся:

Греющий кабель для водопровода: назначение, способы и варианты установки

Замерзание водопровода чревато неприятными последствиями. Сосульки, которые образуются в трубах, в некоторых случаях могут достигать нескольких метров в длину. И чтобы устранить такие пробки, приходится прилагать большие усилия. Если вам не понаслышке знакомы суровые зимы, стоит заранее решить проблему. Обычная теплоизоляция малоэффективна при длительных заморозках и низкой температуре, и поэтому приходится искать дополнительный вариант. Лучшим решением в данном случае является греющий кабель, который способен поддерживать желаемую температуру, а также обеспечивать хороший обогрев и надежную защиту от конденсата.

Функция греющего кабеля

Уже долгое время в повседневной жизни для обогрева канализации и систем водоснабжения используются специальные провода. Греющий кабель – это самый обычный кабель с регулируемым электрическим сопротивлением, что предназначается для регулирования нагрева самого кабеля.

Способы установки греющего кабеля

Греющий кабель для водостоков рекомендуется использовать для того, чтобы вода при минусовой температуре не замерзала на участках, которые проходят по улице. Провод необходимо включать, когда температура воздуха снижается до 5 градусов по Цельсию, потому что в случае дальнейшего похолодания система будет защищать водопровод от замерзания. А вот если включить подогрев уже при минусовой температуре, потребуется время, чтобы замершая жидкость оттаяла. И пока вода будет таять, напор в данном водопроводе снизиться.

Конструкция, приоритеты использования

Греющий кабель для труб состоит из нескольких элементов, которые соединены в единое изделие. Это штепсельная вилка, холодный (электрический) и горячий (нагревательный) проводники, а также термоограничитель. Проводники соединяются между собой лазерной спайкой.

Устройство греющего кабеля для наружного водопровода

Внешняя изоляция кабеля — бесшовная, поэтому он идеально защищен от попадания влаги, высокотемпературного и химического воздействия. Термоограничитель отвечает за температуру трубы и отключение питания при превышении 15 градусов по Цельсию.

После охлаждения до 5 градусов питание включается снова. Таким образом, поверхность водопровода не перегревается, а экономия электроэнергии при этом — максимальная.

Это полезно знать! Раньше греющий провод использовался исключительно в промышленных целях для подогрева трубопроводов. И только недавно подобные системы кабельного обогрева начали применяться повсеместно в домашнем хозяйстве.

Основные плюсы использования греющего кабеля:

Надежность. Грамотный расчет и правильная установка системы обогрева предотвратят замерзание водопровода на протяжении всего времени использования.
Безопасность. Греющий провод можно использовать для подогрева труб с питьевой водой.
Универсальность. Подключить кабель греющий саморегулирующий можно к трубопроводу, который располагается на открытом воздухе или под землей. Кабель прокладывается по поверхности водопровода или внутри трубы.
Легкость эксплуатации. Подключается изделие очень просто: отопительный провод закрепляется на сети водоснабжения, затем вилка включается в розетку.
Экономичность. Мощность подогрева может регулироваться самостоятельно, ориентируясь на температуру окружающей среды, где он расположен.

Греющий кабель для водопровода: классификация

Нагревательные провода для водопровода имеют развитую номенклатуру. Они классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные, а также изделия с минеральной изоляцией.

Греющие резистивные кабели делятся на зональные и линейные. В линейных моделях тепло выделяется при прохождении по нагревательной жиле тока. Кабель бывает одно- или двужильным, а также может иметь несколько жил спиральной или линейной формы. Произвольная резка подобного кабеля не допускается.

Принцип действия саморегулируемого греющего кабеля

По конструкции саморегулируемый греющий кабель имеет сходство с резистивным. В нем тоже имеются две токопроводящие жилы, однако нет изолирующего покрытия. Тепловыделение изделия по длине может меняться. При повышении температуры окружающей среды возрастает сопротивление полимера, а тепловыделение падает. Так проявляется эффект саморегулирования, при котором перегорания и перегревания изделия не происходит. Греющий кабель саморегулирующийся можно нарезать секциями, которые имеют длину от 20 сантиметров до нескольких метров.

Варианты монтажа и укладки

Утепление водопровода — одна из наиболее сложных задач, которая требует неотложного решения. Греющий провод используется в качестве обогревателя канализации и водопровода. Изменяя степень сопротивления конструкции, можно изменять температуру, создаваемую кабельным обогревом.

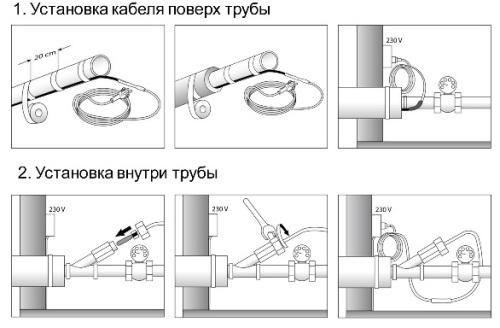

Варианты монтажа провода снаружи внутри трубопровода

Можно установить греющий кабель внутри трубы или снаружи.

Но в любом случае кабель нужно подбирать так, чтобы потери тепла водопровода не превышали тепла, что выделяется системой.

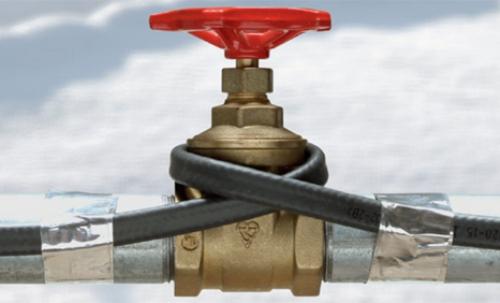

Монтаж греющего кабеля по спирали

Кабель следует укладывать в несколько параллельных рядов. Также практикуется способ укладки по спирали. Чтобы обеспечить крепление, нужно использовать стягивающую металлическую сетку или липкую ленту. Снаружи трубу с греющим кабелем необходимо обмотать фольгой. Монтаж греющего кабеля целесообразнее доверить специалистам.

Грамотный подбор — рациональное использование

Выбирать греющий провод следует, исходя из задач, которые будет решать система обогрева. К слову, греющие кабели предназначены для бытового применения на загородных участках, в коттеджах и частных домах. Также подобные изделия применяются в системах обогрева коммунального значения — защита канализационных систем, водостоков и водопроводов от замерзания. Для подобного использования понадобится система небольшого размера.

Греющий кабель и муфта для бытового применения

Как показывает практика, для выше перечисленных целей подойдет греющий кабель для водопровода мощностью больше 50 — 60 Ватт на метр. А вот лишняя мощность – это выброшенные на ветер деньги в буквальном смысле. Указанной мощности будет достаточно, чтобы растопить лед и снег, а также сэкономить. Мощный кабель греющий для канализации или водостоков потребляет много электричества, за которое приходится платить.

Это полезно знать! Саморегулирующийся кабель, который пользуется сегодня большой популярностью, имеет обычно два главных показателя – рабочая мощность и мощность в состоянии покоя. Оба показателя обозначаются на поверхности кабеля.

Таким образом, важность греющего кабеля для систем водоснабжения, водостоков и канализации – на лицо. Подбирайте правильно провод, чтобы навсегда забыть о замерзании водопровода и низком напоре воды!

Греющий кабель – что такое, принцип работы и применение, характеристики и преимущества

Тепло – это необходимое условие комфортного существования человека. С приходом холодного времени года каждому из нас хочется создать максимальный уют в своем доме и избежать всех возможных проблем, возникающих при значительном понижении температуры воздуха. Греющий кабель позволяет справиться со многими задачами повседневной жизни в зимний период.

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

подогрев пола, стен и потолков;
поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
устранение обледенения кровли, водосточных труб и лестниц;
обогревание зеркал для устранения конденсата;
обогрев почвы широко применяется в теплицах;
предотвращение промерзания водосточных и канализационных труб;
поддержка нужной температуры жидкости и воды, и так далее.

Греющий кабель – характеристики

При выборе изделия ориентируются на область применения. Чтобы выбрать подходящий кабель, нужно рассмотреть его основные технические параметры:

Мощность. Чем выше этот параметр, тем значительнее расход электрической энергии и выработка тепла.
Температурный режим работы кабеля. Выделяют три вида: высокотемпературный (до 190°С), среднетемпературный (до 120°С), низкотемпературный (до 65°С).

Сколько потребляет греющий кабель?

Над этим вопросом думает каждый, кто хочет воспользоваться этим изобретением. Справедливости ради, стоит отметить, что ответ зависит от множества факторов, и ни один специалист не рассчитает точное потребление. От чего же зависит потребление:

месторасположения изделия;
условий погоды;
диаметра и теплоизоляции трубы;
мощности и длины кабеля;
типа греющего кабеля.

Приблизительно рассчитать расход при использовании для обогрева трубы можно:

Выясняем указанное производителем номинальное потребление, затем узнаем длину и диаметр трубы и производим вычисления. Например, номинальное потребление равно 14 Вт/м, длина трубы 10 м, а диаметр 32 д, то потребление будет 140 Вт.
Если есть теплоизоляция, то потребление сокращается примерно в два раза.
Если кабель работает круглосуточно целый месяц, тогда 24 ч. умножаем на 30 дней и на потребляемое количество кВт/ч.

Преимущества греющего кабеля

Среди плюсов греющего кабеля можно выделить:

возможность самостоятельно контролировать подачу тепла (когда необходимо включать и выключать систему);
применяется во многих сферах;
греющий кабель для труб долго служит (от 25 лет);
легкость в использовании;
не оказывает вредоносного воздействия;
греющий современный кабель устойчив к губительным механическим, химическим, климатическим, термическим, биологическим действиям;
доступная цена.

Виды греющего кабеля

Специалисты выделяют два основных вида изделия:

Резистивный, в котором проводники тока исполняют функцию элементов нагревания. Такой нагревательный кабель для труб применяется все реже.
Саморегулирующий самый «умный» и удобный в использовании. Такой саморегулирующийся нагревательный кабель сегодня становится все более популярным.

Саморегулирующий греющий кабель

В состав этого кабеля входит от одной до нескольких жил, изолированных друг от друга специальной оболочкой. Саморегулирующийся греющий кабель может применяться в разных областях. Он самостоятельно поддерживает необходимую рабочую мощность и количество выделяемого тепла в зависимости от погодных условий. Работа кабеля зависит от сопротивления, то есть, если оно возрастает, подача тока снижается, за счет чего снижается и мощность. Он сам выявляет участки, где нужно поднять или опустить градус.

Резистивный греющий кабель

В состав кабеля входит одна или две изолированные жилы фиксированной длины, не подлежащие самостоятельной обрезке. Этот вид не дает шанс менять мощность без использования терморегуляторов. Применяют такой греющий кабель для канализационных труб. Существует подвид этого кабеля – зональный, состоящий из двух параллельных жил, через которые проходит ток. Элементом нагревания выступает проволока, прикрепленная к жилам на фиксированном расстоянии. Этот вид кабеля можно отрезать по выделенным меткам.

Как выбрать греющий кабель?

Выбор изделия зависит от области применения:

Для края кровли и водостоков специалисты советуют покупать резистивный кабель мощностью от 12 до 22 Вт на погонный метр или саморегулирующий с показателями от 20 до 40 Вт. Второй вариант подойдет для маленьких участков и сэкономит электроэнергию. Такой греющий кабель в трубу подходит идеально.
Для устранения наледи на ступеньках и площадках, если кабель прокладывается в стяжке, рекомендуемая мощность резистивного провода составляет от 26 до 30 Вт. Если же изделие будет находиться в песке, а не в стяжке, то мощность нужно выбирать не более 20 Вт на погонный метр.
Для водопроводов или обогрева емкостей с жидкостями лучше воспользоваться саморегулирующим кабелем, для труб из пластика, имеющим мощность в 10 Вт на погонный метр, а для металлических до 20 Вт.

Как проверить греющий кабель?

Проверить работоспособность кабеля можно двумя способами:

Если речь идет о резистивном кабеле, то нужно замерить сопротивление цепи и поверхности изоляции, воспользовавшись мультиметром.
Саморегулирующий провод легко проверить путем подключения системы обогрева к электрической сети.

Как подключить греющий кабель?

Непосредственное подключение кабеля производится путем его присоединения к блоку, осуществляющему терморегуляцию. В зависимости от назначения и сферы применения пользуются линейным и спиральным монтажом, при этом сам провод прокладывают или внутри или снаружи относительно труб ли другой поверхности.

Чаще при продаже греющих кабелей терморегулирующий блок идет в комплекте. Его нужно постараться установить так, чтобы на него не воздействовала негативная окружающая среда. Соединение проводов должно быть герметичным. Для этого можно воспользоваться специальными зажимами и муфтами.

Подключение греющего кабеля проходит в несколько этапов:

Проводники кабелей, предназначенные для соединения, обрезают в виде лесенки на различном расстоянии и освобождают от изоляционного материала в длину на 10 мм.
На все имеющиеся проводники натягивают термоусадочные муфты, а поверх кабеля прикрепляют совместную муфту с большим диаметром.
Окончания проводов монтируются в гильзы и плоскогубцами зажимаются с одной стороны, а с другой стороны обжимают гильзу после ввода вторых концов.
На провода надевают муфты с малым диаметром и феном их нагревают, после зажатия на область соединения натягивают муфту большего диаметра и тоже прогревают феном.
Если речь идет о саморегулирующихся видах кабеля, то в них оба конечных провода герметизируются. Они обрезаются в виде лесенки, поверх них натягивают термоусадочную муфту и тоже прогревают с помощью фена.
Термостатический регулятор, который необходим для регулирования температуры, помещают поблизости к электрическому щитку. Чтобы повысить безопасность, в цепь термостатического регулятора внедряют УЗО (автоматическое отключающее устройство).

Почему не греет греющий кабель?

Чаще при возникновении проблем с работой кабеля выходят из строя терморегулятор, автоматический выключатель или датчик температуры. Если монтаж греющего кабеля был выполнен неправильно, то возможно возникновение разных поломок. Не греть кабель может и из-за таких причин:

дефект в кабеле;
неисправный контакт;
повреждение УЗО;
отсутствие напряжения;
плохое подсоединение.

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Зимой, в период лютых морозов, собственники загородных домов рискуют остаться без водоснабжения. Ледяные пробки во внешнем водопроводе не только оставят жильцов без душа, работоспособной системы подачи воды в раковины и прочих благ цивилизации, но и станут причиной повреждения труб.

Согласитесь, перспектива малопривлекательная. Предотвратить такое развитие событий удастся, если вместе с трубами установить греющий кабель для водопровода и подключить его к электросети. Все работы вполне реально провести самостоятельно.

Мы расскажем, как устроен нагревательный элемент и опишем основные параметры его выбора. А также детально рассмотрим способы монтажа греющего кабеля и проиллюстрируем этапы работ наглядными фотографиями.

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
фиксированная длина – нельзя ни увеличивать, ни укорачивать;
невозможность замены перегоревшего участка – менять придется полностью;
отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Способы монтажа на водопровод

Существует два способа монтажа греющего кабеля – наружный и внутренний. В первом случае он крепится вдоль трубы (или наматывается на нее), во втором – заводится внутрь. Оба варианта имеют активное практическое применение, поэтому рассмотрим их более пристально.

Вариант #1 – наружный

Линейный монтаж кабеля вдоль водопроводной трубы выполняется легко. Провод фиксируется с одной стороны с помощью выдерживающих высокую температуру пластиковых хомутов или стекловолоконной самоклейки.

Держатели крепят с интервалом 0,3 м. Нельзя использовать крепления из металла. Высчитать длину кабеля несложно – она равняется длине трубы, которую необходимо обогреть.

Особенности нагревательного провода для водопровода

Водопроводные трубы, которые залегают на незначительной глубине и проходят по неотапливаемой части жилища, требуют подогрева. Иначе возникнет вероятность их промерзания в зимний период времени и прекращения снабжения водой. Чтобы решить подобную задачу, приобретают особый греющий кабель для водопровода. Его прокладывают в самой трубе либо обматывают снаружи.

Что это такое

Нагрев такого кабеля происходит от воздействия электрического тока. Он является элементом системы, которая призвана предупредить размораживание труб.

Основу функционирования составляет преобразование электрической энергии в тепло. Отличительной чертой таких приспособлений называют то, что они только принимают энергию, преобразуя ее в тепло, не используя окислитель либо топливо.

Главный параметр изделия, удельное выделение тепла, измеряется в Вт на метр (определяет мощность, выделяемую на единицу длины).

Секции греющего кабеля обладают различной длиной. Это бывает отрезок в 5 см либо довольно длинный кусок провода (до 1 км). Определяется нуждами потребителей. Нагревающий кабель призван согревать следующие системы:

Вводы снабжения водой, из-за региональных условий (к примеру, скальный грунт), которые прокладываются над уровнем промерзания почвы;
Розливы водоснабжения, которые разведены на холодном чердаке;
Части внутреннего водопровода, которые проходят через тамбур;
Проведенная над уровнем промерзания почвы канализационная система;
Желоба и водосливы системы отведения воды.

Преимущества и недостатки

Основными преимуществами изделия станут:

высокая прочность;
стабильность показателей в течение срока эксплуатации;
слабый ток вовремя включения;
простота схемы подключения греющего кабеля для водопровода;
простой монтаж;
адекватная цена.

Нагревающий электрокабель имеет некоторые недостатки:

отсутствие возможности сделать длиннее либо короче устройство, поскольку длина фиксирована;
при поломке требуется заменить все изделие;
когда нагревательный элемент расположен возле другого, провода сплетены, это ведет к перегреванию, замыканию.

Принцип работы

Нагревающий кабель является гибким проводником, который представляет собой 1, 2, 3-жильный провод. Главным назначением является преобразование электроэнергии в тепло, что возможно ввиду удельного сопротивления металла. Принцип функционирования:

во время подачи напряжения на проводники тока они начинают самостоятельно греться;
в матрице формируются многочисленные слаботочные электроцепи;
в процессе нагрева пластмассовая матрица увеличится в габаритах, в результате чего число слаботочных связей уменьшится;
когда достигнуты необходимые температурные показатели, проводник обретет терморавновесие;
когда температурные показатели снаружи повысятся, количество слаботочных связей продолжит уменьшаться, что ведет к пониженному энергопотреблению;
в процессе снижения внешней температуры матрица уменьшается в размере, увеличивается число связей, которые требуют электрического питания (проводник подогревает кабель и отдает больше тепла).

Все водонагревательные системы подразделяют на 2 класса: резистивные и саморегулируемые. Каждая предназначена для определенной сферы использования. Первые эффективны в целях обогрева небольших участков труб малого сечения — до 4 см. Вторые чаще применяют для длинных участков водопровода.

Резистивный

Резистивный кабель для водопровода действует крайне просто: по 1 либо 2 жилам идет ток, осуществляющий нагрев провода. Максимальный ток и сопротивление в комплексе создают соответствующий коэффициент выделения тепла.

Важно! Характерной чертой монтажа 1-жильного провода на водопроводную трубу станет двусторонняя укладка. В данной ситуации подойдет внешнее подсоединение.

Для скрытого монтажа 1-жильный провод не годится ввиду того, что укладка «петли» займет место внутри. Более того, внезапное переплетение проводов может спровоцировать перегрев.

2-жильный провод отличает распределение функций жил: первая будет отвечать за нагрев, вторая — за энергоподачу.

Замкнутые отопительные контуры зачастую используются в целях обогрева водослива кровли либо отопления жилища («теплый пол»).

2-жильные провода используются для водопроводов так же часто, как и саморегулируемые. Основным достоинством резистивного провода является бюджетная цена. Кроме того, отмечается прочность, длительность эксплуатации, простая установка, хороший прогрев, ввиду чего не дают замерзнуть водопроводу.

Существуют и минусы:

большой риск перегревания вместе пересечения 2 проводов;
нельзя менять длину;
невозможно заменить перегоревший участок;
нельзя регулировать мощность.

Чтобы не подключать провод постоянно, устанавливают термостат с индикаторами. Когда температура снизится до 0 градусов, запускается нагрев.

Саморегулируемый

Саморегулирующийся обогревающий кабель для водопровода отличается универсальностью. Отличительной чертой является саморегулирование мощности и интенсивности теплоподачи. Когда температура снизится до 0 градусов, кабель начинает прогревочный процесс без посторонней помощи.

Плюсом саморегулируемых кабелей станет «зональность» функционирования. Провод самостоятельно распределит «рабочую силу»: активно будет греть остывшие фрагменты и поддерживать оптимальные температуры там, где чрезмерный нагрев не требуется.

Достоинства саморегулирующихся кабелей:

адекватная цена;
прочная изоляция;
безопасное использование;
длительность эксплуатации;
опция деления провода при установке на небольшие части, комфортные для применения.

Саморегулирующий провод функционирует постоянно, что важно в зимний период времени. Во время потепления держать его включенным нет смысла.

Конструкция

Элементы нагревательного провода:

Внутренняя жила — основная составляющая. Изготавливают из сплавов, которые обладают надлежащим электросопротивлением.
Защитная оболочка — изолирующий материал, который снабжен сплошным алюминиевым экраном.
Общая оболочка из ПВХ, которая призвана обеспечивать защиту всех элементов провода от влияния внешних факторов.

На рынке доступны разнообразные виды нагревательных проводов. Стоимость будет зависеть от числа жил. Самые бюджетные — 1-жильные — обладают наиболее простой конструкцией. Минусом станет отсутствие защиты от магнитного излучения, присутствующее в 2- и 3-жильных проводах.

Как правильно выбрать

При приобретении греющего провода следует сделать акцент на оплетке: когда она отсутствует, то продукция ненадежна. Оплетка добавит кабелю большей защиты от повреждений, выступает как заземление.

Также важно акцентировать внимание на внешней оболочке. Чтобы согреть кровлю и водостоки подходит полиолефин. Когда кабель используется в агрессивных условиях либо в целях защиты от ультрафиолетового излучения, нужно выбирать фторполимер.

Важно! Во время прокладки кабеля в водопровод выбирается продукция с оболочкой из фторопласта.

Не менее важно при покупке обратить внимание на мощности. Кабели с низкой температурой могут нагреваться до 60 градусов, обладают мощностью до 15 вт/м. Со средней температурой нагрев идет до 120 градусов, мощность до 35 вт/м, с высокой — до 190 градусов, с мощностью до 95 вт/м. Высокотемпературные провода редко используются в частном доме, их применяют преимущественно в промышленных целях.

Во время выбора мощности следует проконсультироваться с экспертами либо продавцом. Приобретя слабый кабель, можно потерять деньги, а купив более мощный, есть риск повреждения обогревающей конструкции.

Также важно сделать акцент на разработчике нагревающего провода.

Монтаж своими руками

Известно 2 вида установки нагревающего кабеля — внешний и внутренний. В первой ситуации он подключается вдоль трубопровода (либо наматывается на него), во второй — его заводят внутрь.

Главные ошибки во время монтажа греющих проводов:

Устройство водонагревателей с глубиной закладки разводки менее уровня промерзания почвы. Рассматривается в качестве не производительных расходов. В такой ситуации достаточным будет произвести установку местного прогрева в месте высокого риска, где заглубление системы недостаточно.
Ряд потребителей полагает, что нагревательная система заменяет утепление трубы, что не является правдой. Если отсутствует внешняя изоляция, трубы будут неэффективно прогреваться.
Ошибочно считать, что греющий электрокабель работает непрерывно. Зачастую это не нужно, а расходование энергии при норме в 18 Вт/м составит большую сумму. Дополнительные траты на автоматику запуска/выключения обогревания с термодатчиками в такой ситуации окупятся в кратчайшее время.

Важно! Подключить электрокабель на трубах из пластика достаточно просто, потому пользователь может выполнить монтаж самостоятельно. Особые навыки не понадобятся, стоит лишь ознакомиться с руководством по установке.

Наружный монтаж

Наружный монтаж кабеля для обогрева водопроводной трубы выполняют плотно, всем покрытием провода. До установки на трубы из металла требуется снять с них ржавчину, загрязнение и пыль. На верхней части труб не должны присутствовать элементы, которые способны причинить вред греющему кабелю.

Нагревающий провод укладывают на чистое покрытие, закрепляют через 0,3 м клейкой лентой из металла либо спецхомутами. Во время прокладки 2 проводов, они устанавливаются внизу холодного элемента трубы параллельно между собой. Когда происходит укладка более 3 нитей, то основная их часть располагается внизу, чтобы они не соприкасались.

Альтернативным методом укладки считается установка спиралью. Необходимо соблюдать осторожность, поскольку многочисленные изгибы способны нанести вред кабелю. Возможно постепенно размотать муфту, намотав на трубу провод. Кроме того, возможно закрепить его с провисаниями, наматываемыми и фиксируемыми с помощью липкой ленты.

Внутренний монтаж

Требования к такому виду установки:

герметичность концевой муфты;
высокая защитная степень;
отсутствие вредных элементов во время нагрева.

Чтобы подсоединить провода подобным образом, на окончании устанавливается тройник. Кабель заводят в отвод тройника с уплотнением.

Соединительная муфта, которая расположена на стыке питающего электрокабеля и греющего провода, располагается за сальником и трубой, поскольку в ней отсутствует влагозащита.

Тройник иногда имеет конструкцию с различными углами. При таком методе провод не закрепляют, а заправляют внутрь.

Теплоизоляция греющих кабелей

Вне зависимости от вида применяемого нагревающего провода требуется обеспечить надлежащее утепление. Теплоизоляцию устанавливают извне, покрывая нагревательные элементы и водопровод. Когда это не сделано, провод будет обогревать трубы, но и воздух. Толщину теплоизоляционного материала подбирают с учетом различных факторов.

Прочными и хорошо проявившими себя утеплителями являются пенопласт и вспененный полиэтилен. Их отличает влагоустойчивость, гарантируется защитная амортизация трубе. Крайне важно обеспечить защиту утеплителя, потому часто можно встретить конструкции «труба внутри трубы».

Важно! Водопровод, который устанавливается в почве либо извне, обматывают с помощью утеплителя, а потом помещают в большую трубу.

Как подключить

Вне зависимости от разновидности греющего провода, в процессе его подключения часто появляется надобность в соединении секций друг с другом и монтаже муфт. Чтобы выполнить такие работы, понадобятся такие инструменты:

набор отверток;
нож;
плоскогубцы;
фен промышленного назначения.

Чтобы знать, как правильно подключать греющий кабель для водопровода, требуется следовать руководству:

Делается отступ 2 см от окончания провода, с помощью канцелярского ножа срезается внешняя оболочка.
При помощи отвертки и плоскогубцев снимается оплетка из металла.
Когда провод саморегулируемый, с помощью бокорезов отрезается 1 см одной из проводящих ток жил наряду с матрицей. В следствие этого получается 2 отличных по длине электрокабеля.
Вставляется провод внутрь термоусадочной муфты, затем нагревается посредством промышленного фена. Оптимальные температурные показатели — 350 градусов.
Зажимается торец горячей муфты с помощью плоскогубцев.

Стадии проведения работ по подключению 2 окончаний провода:

Делается отступ от окончания электрокабеля 2 см, срезается наружная оболочка.
При помощи отвертки расслаивается оплетка из металла, скручиваются тонкие проводки в жгут. Он загибается в бок противоположного окончания провода, прижимается к наружной оболочке.
Снимается промежуточная изоляция.
Зачищаются жилы, раздвигаются в разные стороны.
Когда электрокабель саморегулируемый, матрица срезается в форме треугольника.
Похожим образом подготавливается окончание второго отрезка провода.
На один из электрокабелей надевается термоусадочная трубка большого сечения.
Вставляются жилы 2 проводов в термоусадочные трубки (у каждой жилы — своя) и начинается нагрев.
Закрывается обрабатываемое место с помощью большой термоусадочной трубки, нагревается промышленным феном.

Срок службы

Одно из самых важных качеств греющего провода — стабильность показателей нагревающей матрицы. По прошествии времени полимер стареет, а матрица утрачивает собственные характеристики, мощность электрокабеля уменьшается.

Бюджетные изделия отличаются незначительными сроками эксплуатации — не больше 3-4 лет. Нередки ситуации, когда мощность уменьшалась вдвое в течение 1-2 лет либо провод в полной мере утрачивал собственные качества на протяжении 1 сезона применения. Изделия таких разработчиков как Penair, Fujikura отличает высокая стабильность параметров и большой срок использования ввиду качественных исходных составляющих и высокотехнологических процессов производства.

Важно! Требуется также принимать во внимание, что ряд производителей электрокабелей, с повышенной скоростью старения, изначально закладывают чересчур высокие мощности, чтобы были обеспечены надлежащие сроки функционирования провода. Подобное ведет к появлению высокого начального и номинального электротока.

Водопроводные трубы, которые расположены на глубине, при минимальных температурных показателях подвергаются промерзанию. Подобное ведет к нарушениям в работе всего водопровода. В целях снижения вероятности такого риска, возможно монтировать нагревающий электрокабель для водопроводной системы. Провод с несложным принципом функционирования сможет сэкономить немало средств и времени для владельца.

Греющий кабель для водопровода: назначение, выбор, монтаж

Трубопроводы систем канализации и водоснабжения, проведенные над или под землей, при сильных морозах могут промерзать. Замерзшая в них вода превращается в сосульки, длина которых порой достигает нескольких метров, и использовать такие трубы практически невозможно. Даже если они не повредятся при расширении, вода все равно не сможет пройти по ним, минуя ледяное препятствие.

Устранять подобные неполадки трудно, дорого и долго, особенно, если трубопровод находится под землей, так что лучше заранее принять меры предостережения в виде дополнительного обогрева труб систем. Наиболее эффективной мерой является использование саморегулирующегося греющего кабеля для водопровода, который крепится вдоль труб и поддерживает необходимую температуру.

Что же такое греющий кабель и как он работает?

Греющим называется обычный кабель, покрытый специальными слоями, которые дают возможность регулировать сопротивление при прохождении тока. Из курса физики известно, что тепло, выделяемое при прохождении тока по проводнику, пропорционально его сопротивлению, таким образом, регулируется величина нагрева самого кабеля и трубопровода. В прежние времена использование греющего кабеля было ограничено – его использовали исключительно на производственных предприятиях, сейчас же он с успехом применяется для обогрева труб при частном строительстве.

Греющий кабель саморегулирующий, то есть он «включается» и «выключается» в зависимости от температуры. При температуре выше 5 °С он не нагревается, если же температура снижается ниже 5 °С, он начинает выделять тепло. Нагрев трубы при плюсовой температуре нужен для того, чтобы предотвратить ее промерзание. Если начать обогревать уже промерзшие трубы, уйдет какое-то время на то, чтобы растопить лед, что приведет к перебоям подачи воды или низкому напору в системе.

Греющий кабель состоит из двух проводников (холодного электрического и горячего нагревательного), соединенных между собой лазерной спайкой, термоограничителя и вилки для подключения к электрической розетке. Сверху кабель покрыт бесшовной изоляцией, что делает его нечувствительным к влаге, химическим, термическим или физическим воздействиям. Термоограничитель, как понятно из названия, контролирует нагрев кабеля в зависимости от температуры: при температуре ниже 5 °С он включает питание, а при ее повышении до 15°С автоматически выключает его. Автоматический режим позволяет экономить потребляемую электроэнергию без вмешательства человека.

Преимущества

Преимуществами греющего кабеля являются:

надежность. При правильном монтаже и подключении такого кабеля трубы канализационной и водопроводной систем будут надежно защищены от промерзания на протяжении длительного срока;
возможность использования для обогрева трубопроводов, находящихся как под, так и над землей. Сам кабель может прокладываться внутри труб или крепится сверху;
возможность использования даже для нагрева труб с питьевой водой в силу своей нетоксичности и безопасности;
экономичность, связанная с регулированным потреблением электроэнергии только тогда, когда температура опускается ниже заданной отметки;
простота эксплуатации. Для подключения кабеля нужно зафиксировать его на трубопроводе и включить в розетку.

Какие есть виды греющего кабеля?

Существует несколько видов греющего кабеля для водопровода, которые классифицируются по разным параметрам. Например, по схеме тепловыделения различают резистивные, саморегулирующиеся кабели и кабели с минеральной изоляцией.

Первый вид – резистивные кабели – делятся на линейные и зональные. Линейные кабели имеют нагревательную жилу, которая выделяет тепло при прохождении по ней тока. Такой кабель может иметь одну, две или больше жил спиральной или линейной формы. Обратите внимание, что произвольно разрезать такой провод нельзя.

Саморегулирующийся кабель по своей структуре напоминает резистивный: у него тоже имеются две жилы, по которым проходит ток, но нет изоляции. Саморегулирование выделяемого тепла обеспечивается зависимостью сопротивления полимера от температуры: при повышении температуры сопротивление растет, снижая тепловыделение. Использование такого кабеля исключает перегрев труб и перегорание жил. При монтаже его можно нарезать на секции, длина которых не менее 20 см.

Как выбрать кабель?

Подбирать тип греющего кабеля нужно, учитывая область его применения. Он может использоваться для обогрева трубопроводов частных домов или трубопроводов коммунальных служб. Разница между этими системами обогрева в их размерах и мощности греющего кабеля. Для частного дома подойдет кабель, мощность которого от 50 до 60 Вт/м, который без особых усилий справится со снегом или льдом. Использование более мощных кабелей можно считать пустой тратой денег – лучшего результата все равно не будет.

Греющий кабель характеризируется двумя основными показателями: рабочей мощностью и мощностью в состоянии покоя. Оба показателя наносятся на поверхность самого кабеля и являются частью его маркировки.

Монтаж греющего кабеля

Монтаж греющего кабеля – дело довольно трудоемкое и требующее определенных навыков, так что лучше для этой работы нанять специалистов. Кабель можно размещать непосредственно внутри обогреваемого трубопровода или фиксировать его вдоль труб, крепить его параллельными рядами или накручивать спиралью. Для фиксации провода используется стягивающая металлическая сетка или клейкая лента. При размещении кабеля поверх труб для лучшей теплоизоляции трубы вместе с кабелем обматываются фольгой. При выборе типа кабеля и способа его крепления важно учитывать количество тепла, идущего на обогрев системы, которое должно превышать потери тепла.

Вывод

Подведя итоги, можно отметить, что использование греющего кабеля – одно из наиболее эффективных решений проблемы с замерзанием воды в системах канализации или водоснабжения, с которой не всегда может справиться обычный слой утеплителя. Греющий кабель – надежная защита труб от замерзания в них воды, снижения напора в системе, деформации и разрыва трубопроводов.
