Теплый пол на балконе своими руками: установка системы электрической, деревянный дом и плинтуса циклевка

Отопление дома теплым плинтусом — отличие от радиаторов и теплого пола.

При монтаже традиционной системы отопления постоянно возникает проблема с радиаторами. Хочется их запрятать куда подальше, чтобы они не выделялись и не портили своим видом интерьер.

А что, если изначально сделать такую систему, при которой батареи вообще будут не нужны? И речь здесь не идет о теплых полах.

Внешним видом он совсем немного отличается от обычного. Его высота составляет от 14 до 20см, ширина около 3см. С такими габаритами подобная система без проблем впишется в любой интерьер.

Хватает ли такого источника тепла для полноценного обогрева дома и квартиры? Вполне. Несмотря на маленькие размеры, не забывайте про его длину.

Так, в комнате до 20м2 при установке плинтуса вдоль трех стен, общая площадь подобного обогревателя достигает 2м2. При этом тепло излучают вовсе не эти квадратные метры, а нечто другое.

Чтобы выяснить что именно, давайте подробнее изучим принцип работы теплого плинтуса и узнаем все подробности о его эффективности.

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.

Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.

А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.

Вот, например, известная из курса физики формула расчета теплопотерь:

S – площадь стены

Т=(Твнутри – Тснаружи) – разница температур стены внутри дома и на улице

R – сопротивление теплопередачи поверхности

Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.

А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.

Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.

Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.

Получается, что чем больше тепла вы теряете, тем больше придется его возмещать. Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами.

То же самое относится и к площади – S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.

Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.

Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.

Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.

Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.

На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.

Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.

И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.

Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.

Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.

Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.

Сам теплый плинтус собирается из отдельных греющих модулей. Есть два варианта:

Установка теплого электрического плинтуса своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы поведаете, что такое теплый электрический плинтус и как его правильно следует устанавливать у себя в квартире или же загородном доме.

Данный вид отопительной системы помещения, появился на рынке сравнительно недавно и пока еще мало кому известен, но потихоньку набирает популярность. Теплый плинтус имеет ряд преимуществ перед батареями и радиаторами, потому как компактно располагается в нижней части у самого пола (плинтус он и есть плинтус) Что это дает?

Во первых, занимает мало места и можно размещать мебель в любой части комнаты, мешать нечего не будет.

Во вторых, тепло распределяется равномерно, сначала прогревается стена, а потом начинает отдавать тепло.

В третьих, тепловые потоки не поднимают пыль в квартире, что благоприятно для аллергиков.

Так же данная система имеет регулятор температуры, то есть можно прибавить или убавить если жарко. Установить можно самостоятельно, для чего давайте ознакомимся с пошаговыми фотографиями и видеоматериалом.

Что конкретно потребуется для установки теплого плинтуса?

1. теплый электрический плинтус
2. теплоотражающая пленка
3. теплоизоляционная пленка
4. саморезы
5. алюминиевые кронштейны
6. терморегулятор
7. пластиковые клинья
8. термоусадочная муфта
9. пластиковая коробка
10 тэн

Инструменты
1. перфоратор
2. дрель
3. шуруповерт
4. плоскогубцы
5. строительный фен
6. нож
7. отвертка
8. кусачки
9. рулетка
10. набор гаечных ключей

Пошаговая фотоинструкция по установке теплого электрического пола своими руками.
Первым делом стоит ознакомиться со схемами и принципом работы, последовательностью подключения.

Так же рекомендуется просмотреть видео непосредственно от профессионалов.
Как видите вполне можно установить теплый электрический плинтус самостоятельно, что сэкономит ваши средства для семейного бюджета. Инструкция вам предоставлена, так что дерзайте друзья!

На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Теплый пол на балконе своими руками: установка системы электрической, деревянный дом и плинтуса циклевка

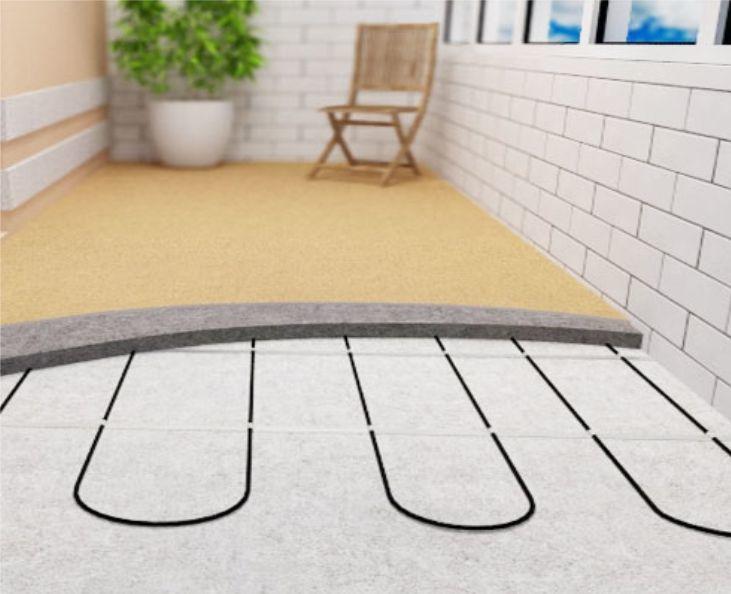

Теплый пол на балконе может быть водяным или электрическимЕсли на балконе не предусмотрены радиаторы отопления, а так обычно и бывает, то теплый пол кладется в виде электрической системы. Для чего вообще это нужно, зачем стелить такой пол на балконе? Дело в том, что площадь квартир старой планировки (да и новой, что уж там) не всегда соответствует пожеланиям хозяев. Вот и стараются они, как только это возможно, расширить площадь, пусть и за счет балкона. Чаще всего такой «фокус» проделывают с балконом на кухне и, соответственно, расширением кухни.

Какой бывает система электрического теплого пола

Электрический пол может быть нескольких видов – с разогревающимся кабелем, пол пленочный с инфракрасным обогревом и пол с тонкими греющими матами. Самым прогрессивным способом утепления является инфракрасный обогрев. Для этого пола подбирается требуемая ширина покрытия мощностью до 220 Вт. Поверх пола под пленку устилается лавсан (не меньше 5 мм толщиной), а пленка так на него укладывается, чтобы снизу была медная сторона.

Электрический пол может быть нескольких видов

Другие виды теплых электрополов:

Пол с разогревающимся кабелем – на один квадрат такого пола нужно где-то 150 Вт. Кабель заливают стяжкой, а когда стяжка застывает, можно укладывать и нужное напольное покрытие. Уже через месяц таким полом можно пользоваться.
Пол с греющими матами. Основой служит электрический шнур, который крепится к тканной сетке-основанию. Термоизоляции в этом случае не требуется. Греющие маты раскатывают на полу, и после этого можно сразу укладывать плитку.

Если вы делаете пол с электрообогревом, лучшим вариантом напольного покрытия будет керамика. Конечно, стоит сказать, что альтернативный водяной теплый пол по многим параметрам лучше, но это не такой распространенный вариант. Если же есть возможность обустройства именно водяного пола, остановитесь на этом варианте.

Что нужно: установка теплого пола своими руками

Сложно ли самому все сделать? Если есть некий опыт ремонтных работ и понимание процесса, то для вас это будет не сложнее чем циклевка и заливка. Но теоретически нужно быть подкованным.

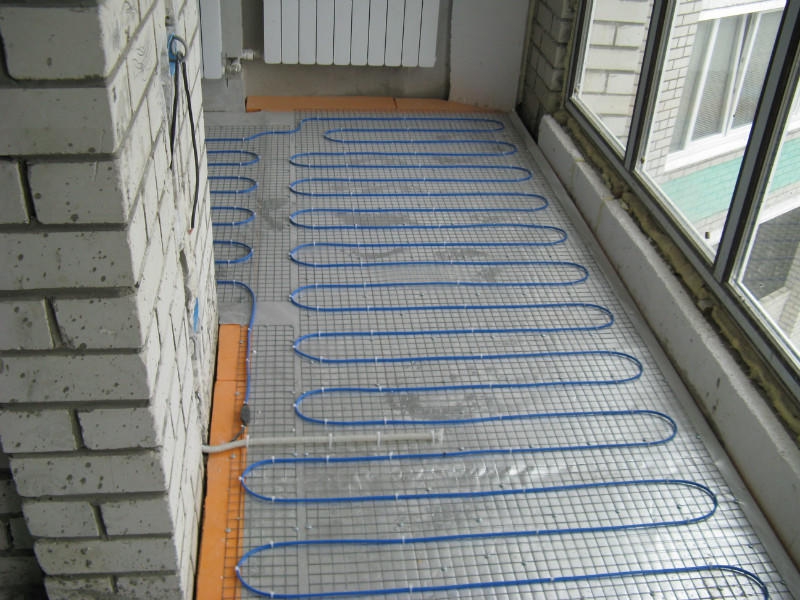

Чаще всего используют спиральную систему укладки теплого пола на балконе

Для укладки такого пола потребуются:

Нагревательные кабели (с укрепленной сетью или без нее);
Провода для соединения;
Специальный крепеж;
Заземление (медный кабель);
УЗО.

Обычно используется спиральная система укладки. Ее рисуют на бумаге, а потом просто высчитываете длину провода. Учитывается, конечно, и дистанция укладки проводов, то есть интервал между каждыми двумя соседними виточками.

Монтаж и расположение элементов теплого пола

План монтажа правильнее составить на миллиметровой бумаге. Нагревательные элементы данной системы должны быть строго в тех местах, где вы не планируете ставить тяжелую мебель. Но обычно на балконе массивной мебели и нет, потому получится ровненький прямоугольник.

Балконы часто находятся на одном уровне с комнатой, и между ними часто просто убирается порог. Но даже такой случай не повод делать единый цельный теплый пол. Но ведь лучше делать два отдельных контура.

Прежде чем оборудовать теплый пол, необходимо подготовить план монтажа

Потом отметьте на стене место для терморегулятора, он не должен особо бросаться в глаза, при этом им должно быть удобно пользоваться. На балконе это обычно место в дальнем углу относительно входа. Обязательно перед началом укладки, а лучше – сразу после приобретения системы, все нагревательные элементы проверяются на сопротивление. Все должно соответствовать информации на упаковке.

Теплые полы в деревянном доме своими руками

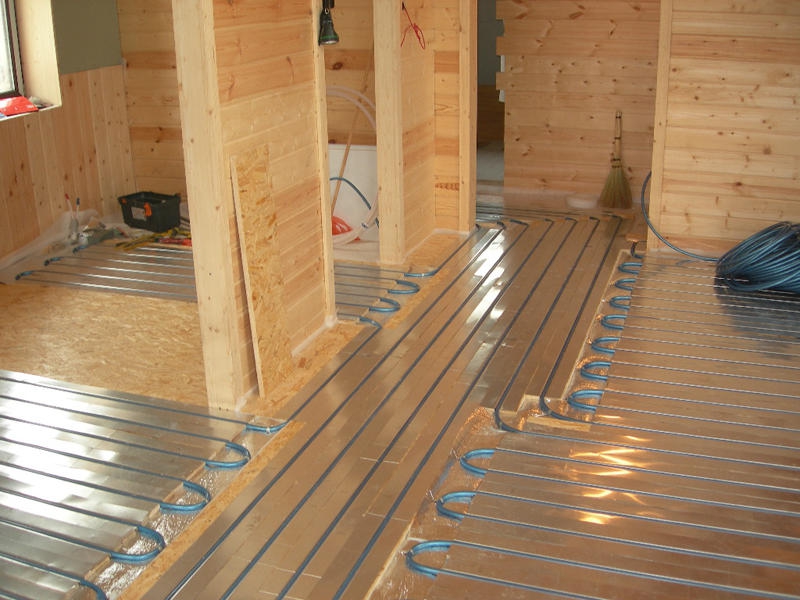

В деревянном доме можно, конечно, установить водяной простой теплый пол, абсолютно безопасную систему. В основе водяной системы – трубка, по которой, как несложно догадаться, течет жидкость, обычно – вода. Эта трубочка крепится к полу, и подключается или к собственному отопительному котлу дома, или к центральному отоплению. Трубки могут быть как шовные, так и бесшовные, металлические, пластиковые, металлопластиковые.

Конечно, идеальным вариантом будет медная трубка, но это очень дорого. Потому чаще используется бесшовная металлопластиковая магистраль.

Система монтажа водяного пола в деревянном доме может быть произведена несколькими методами

Систем монтажа водяного пола в деревянном доме несколько:

«Дедовская» система понятна по названию – теплый пол закрепляется тем, что есть под рукой, например, кронштейнами для фиксации водопроводных труб к стенкам. Способ не самый удобный, энергозатратный, но кому-то он ближе.
Система рейл. Перевод с английского «рельса». Это пластиковая рельса с направляющими, которую клейким основанием крепят к разложенному по полу теплоизоляционному материалу. Когда направляющие устройства установлены на плоскости пола защелкиваются в пазы пластиковые трубки пола.
Такер. Данная система предполагает крепление к подстилающему теплоизоляционному материалу, который идет в комплекте, крепится – пластиковыми скобками.
Система профил. Слой теплоизоляции укладывается на пол, сверху раскладываются листы с этакими «грибками», и между такими бобышками укладывается труба. Туда она входит со щелчком, крепко держится, из пазов не выскакивает.

Самым энергоэффективным решением будет укладка теплого пола под обычную бетонную стяжку. Ведь затвердевший бетон – это камень, а камень отлично проводит тепло. Если вы делаете теплую систему на втором этаже дома, то от утепления можно и отказаться. Дело в том, что будет идти косвенное отопление вашим теплым полом второго этажа и, соответственно, потолка первого этажа.

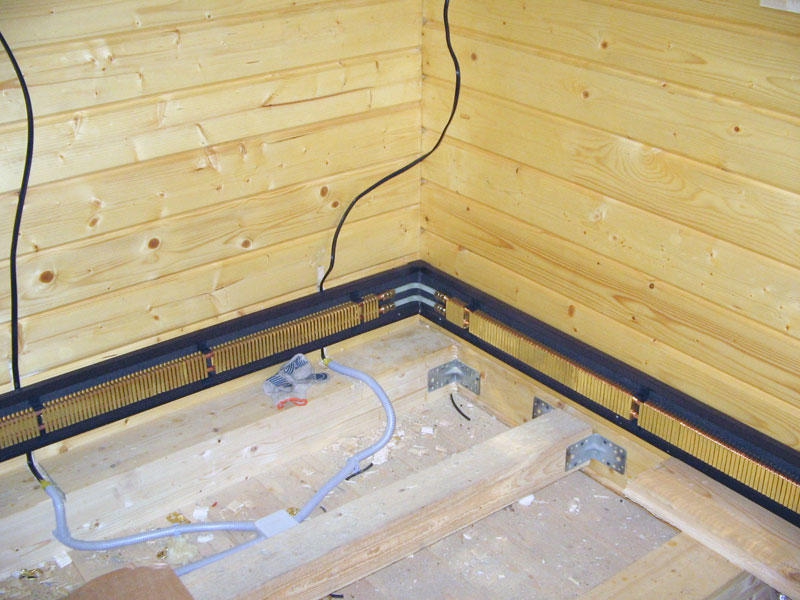

Теплый плинтус в деревянном доме

В последнее время популярной стала система отопления теплый плинтус. Ее монтируют по всему периметру помещения, и особая конструкция этой системы позволяет поддерживать температуру в комнате на уровне +20. Важно, что и в углу комнаты, и по центру, и в середине, и внизу температура будет одинаковой.

Теплый плинтус сможет отлично подойти к любому интерьеру

Такое правильное распределение – залог ощутимой экономии электроэнергии. Даже в помещении с несколькими окнами такая вот система будет эффективной. И высокие потолки тоже не помеха равномерному теплораспределению.

Дизайн панелей очень симпатичный, потому теплый плинтус легко встраивается в любой интерьер. Обогрев осуществляется без активной конвекции, потому пыль не будет летать в воздухе как при радиаторном отоплении. Правда, по материалам и работе теплый плинтус затратнее радиаторов.

Циклевка деревянного пола своими руками (видео)

Теплый пол – система, к которой все чаще обращаются хозяева домов и квартир. Смотришь на пол, там какой коверный дизайн или просто плитка, а под низом, оказывается, устроена система обогрева. Ходить приятно, тепло, все здоровы и счастливы. Почему бы не организовать дополнительный комфорт, тем более что это сегодня большинству по карману?

Виды и установка теплого пола своими руками — пошаговая инструкция с фото и описанием

Расширить полезную площадь своей квартиры за счет балкона или лоджии решение разумное и вполне понятное. Но для обеспечения комфорта в этой части квартиры одного лишь пассивного утепления и герметизации недостаточно. Не секрет, что снизу у нас холодная бетонная плита, поэтому хозяева, как правило, стремятся установить систему «Теплый пол». В этой статье я расскажу, как сделать теплый пол на балконе своими руками и с какими трудностями вы можете столкнуться в процессе установки.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

На современные новостройки, созданные по проекту П44Т и другим подобным ему проектам, действие закона о запрете монтажа теплых полов не распространяется. В народе такое жилье называют свободной планировкой.

Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Монтаж

С видами и назначением полов балконов и лоджий мы как бы разобрались. Теперь как я и обещал, будет дана пошаговая инструкция по самостоятельному монтажу теплых полов.

Водяная система

С чисто технической точки зрения водяной пол монтировать ничуть не сложнее, чем тот же кабельный. Такая конструкция может быть установлена с использованием бетонной стяжки или на сухую, то есть между деревянными лагами.

Мне больше нравится бетонная стяжка, так как бетон сам по себе является отличным тепловым аккумулятором. Если уже платить за разрешения и возиться с монтажом, то лучше делать прочно и качественно.

Полы вообще и система «Теплый пол» в частности, монтируются после установки пластиковых окон и утепления стен, но еще до того, когда будет обустроена финишная облицовка стен. Кстати, то же самое относится и к потолочным работам.

Основание, то есть сама железобетонная плита, должна быть идеально ровной. Здесь есть один нюанс: на балконах и лоджиях изначально делается небольшой уклон плиты в сторону улицы, чтобы стекала вода.

В сущности, нам это никак не мешает, нам главное, чтобы плита была абсолютно плоской, без бугров и впадин. Хотя если все же придется заливать выравнивающую стяжку, то лучше сразу вывести ее по горизонту.

Когда нижняя бетонная основа выведена в ноль, по ней обустраивается слой гидроизоляции. Я обычно застилаю пол сплошным слоем технического полиэтилена, это быстро и не дорого. Гидроизоляция делается с заходом на стены, так чтобы пленка была выше чистового напольного покрытия.

Дальше монтируется теплоизоляция. Мой вам совет, на балконе не связывайтесь с минераловатными утеплителями. Они способны намокать, поэтому требуют дополнительной защиты. Для стен и потолка я обычно использую пенопласт толщиной в 50 мм, с плотностью 25 кг/м³.

Что же касается пола, то не столь важно какой именно материал или вид теплого пола вы монтируете сверху. Поверьте, на данный момент, самый лучший, проверенный и надежный вариант это плиты экструдированного пенополистирола толщиной 30 – 50 мм. У нас он больше известен как Пеноплэкс.

Конечно цена на экструдированный пенополистирол в 3 раза выше, чем на пенопласт и в 5 раз выше, чем на керамзит. Но, в конце концов, балконы и лоджии у нас не настолько велики, чтобы так уж жестко экономить.

Дело в том, что экструдированный пенополистирол весьма прочный плитный утеплитель. На данный момент именно им утепляют взлетные полосы аэродромов и платные автотрассы. Соответственно, такое утепление способно выдержать вес любой стяжки, главное чтобы основа была ровная и нагрузка была равномерно распределена по плоскости.

Трубную разводку можно крепить прямо на экструдированный пенополистирол. Для этих целей обычно берется гибкая металлопластиковая труба сечением до 20 мм, причем труба должна быть цельная, в стяжку нельзя замуровывать переходники.

Водяной пол можно укладывать улиткой и змейкой. Как правило, балконы и лоджии у нас узкие и длинные, поэтому в нашем случае больше подходит укладка змейкой.

На плите трубу можно фиксировать жесткими пластиковыми хомутами они загоняются прямо в Пеноплекс, поверх трубы. Но я предпочитаю под стяжку класть армирующую металлическую сетку с сечением проволоки до 5 мм. А потом трубы привязывать к ней мягкими пластиковыми хомутами.

В местах входа и выхода трубной разводки в бетонную стяжку, на трубы надевается пластиковая или металлическая гофра, дабы трубы случайно не переломить.

Водяная система «Теплый пол», перед тем как заливать бетонную стяжку, должна быть подключена и опробована. Иными словами, трубы должны простоять под давлением в 2 раза превосходящим проектное, не менее суток.

Толщина самой бетонной стяжки под водяной пол, если считать от утеплителя, составляет 50 мм. Труба не должна находиться ближе 50 мм к стене. А расстояние между витками змейки делается порядка 100 – 150 мм. Естественно, трубы не должны пересекаться.

Перед тем, как заливать бетонную стяжку, по периметру балкона крепится лента толщиной 10 мм из вспененного полиэтилена (Пенофол). Она будет обеспечивать демпферный зазор при нагревании и расширении бетонного монолита.

Конечно, легче работать с самовыравнивающимися составами, но стоят они дорого. Поэтому большинство людей предпочитает устанавливать маяки и по ним заливать стяжку на основе обычного цементно-песчаного раствора.

Тем более, что ставить маяки на саморезы по утеплителю очень просто. Ходить по стяжке можно будет через неделю, а укладывать финишную облицовку через 28 суток.

Обустраивать водяной теплый пол между лагами немного проще. Если бетонная плита основания кривая, вам не нужно делать нижнюю выравнивающую стяжку, достаточно подложить клинья под лаги.

Лаги укладываются с частотой не более 30 – 40 см. Высота такой обрешетки делается порядка 70 мм. Здесь учитывается 50 мм утеплителя и 20 мм толщины металлопластиковой трубы. Естественно под обрешетку настилается слой полиэтилена.

В данном случае экструдированный пенополистирол использовать не обязательно, можно обойтись обычным пенопластом. Ведь вся нагрузка ляжет не на утеплитель, а на деревянные лаги. Сам утеплитель закладывается между деревянными лагами, а зазоры задуваются монтажной пеной.

Для того чтобы уложить трубную разводку, в лагах нам придется прорезать ножовкой и стамеской ряд пазов 20х20 мм, по толщине трубы. Но чтобы уложить финишную облицовку, будь, то ламинат, линолеум или ковролин, сверху нужно настелить листы фанеры или OSB толщиной от 10 мм.

Единственное достоинство сухого способа монтажа водяного пола, это его высокая ремонтопригодность. КПД и теплоотдача у него ниже, чем у варианта с бетонной стяжкой.

Электрические теплые полы

Электрическим теплым полом принято называть систему, основанную на использовании нагревающего кабеля. Еще относительно недавно мастера укладывали спаренный греющий кабель. Его диаметр доходил до 5 мм и всю трассу, приходилось крепить к утеплителю индивидуально, металлическими скобами.

Расстояние между витками здесь выдерживалось по тому же принципу, что и с водяным полом, то есть порядка 100 – 150 мм, кабель также укладывался змейкой.

На данный момент большей популярностью пользуются так называемые электрические кабельные маты. В сущности это тот же кабель, только вполовину тоньше и закрепленный на стекловолоконной сетке. Стоят такие маты не намного дороже, но их значительно удобнее крепить к основе.

Гидро и теплоизоляция здесь монтируется аналогично водяному варианту. Что касается бетонной стяжки, то я рекомендую ее заливать под все финишные покрытия за исключением напольной кафельной плитки.

Минимальная толщина такой стяжки 20 мм. Дабы кабель не повредился от случайной трещины, под маты лучше уложить металлическую армирующую сетку. Фиксировать маты на арматуре не обязательно, они и так никуда не денутся.

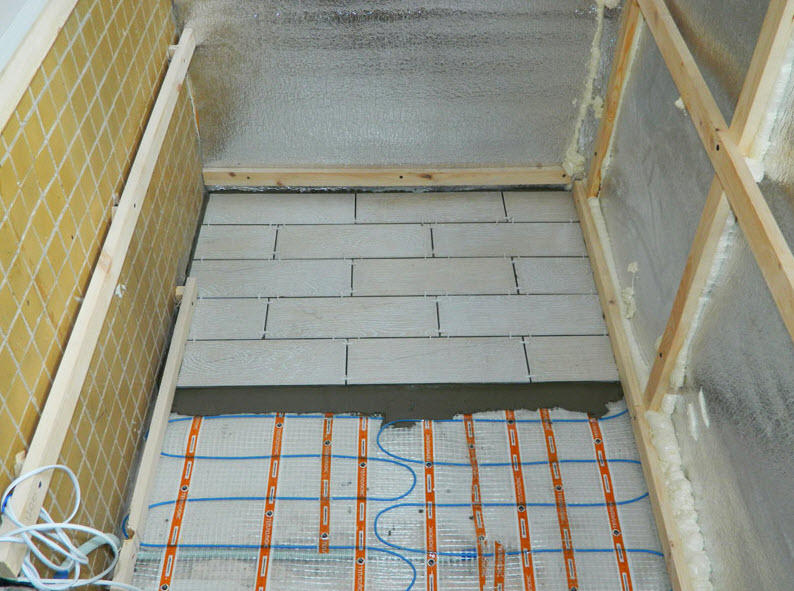

Кафельную плитку можно укладывать непосредственно на маты при помощи строительного клея. Так как внизу у нас подразумевается экструдированный пенополистирол, клей лучше использовать Ceresit CT83, он рассчитан конкретно под этот материал. Естественно слой клея должен быть не менее 10 мм толщиной, его наносят на плитку и на основу гребенчатым шпателем.

Любая подобная электрическая система должна иметь блок управления. В него входит термодатчик и непосредственно управляющая панель. Сам термодатчик монтируется между витками кабеля и от него выводится провод в панель управления.

А панель управления устанавливается рядом на стене, примерно в такую же коробку, как розетка или выключатель. Под прокладку проводов в стене пробивается штроба.

Если вы предполагаете монтировать электрический кабельный обогрев в стяжку, то мощность кабеля подбирается из расчета 200 Вт на 1 м² теплого пола. В случае же когда маты укладываются под кафельную плитку достаточно 140 – 160 Вт на 1 м².

Любой вид электрического пола устанавливается исключительно на рабочей поверхности балкона или лоджии. То есть не нужно монтировать его под мебелью или в труднодоступных местах.

Если у вас достаточно знаний и вы отлично представляете себе схему и порядок соединения проводов, то конечно можно собрать все из отдельных деталей. Для любителей сейчас продаются готовые наборы, в которых есть подробная инструкция и все детали вплоть до мелкой фурнитуры и изолирующих материалов.

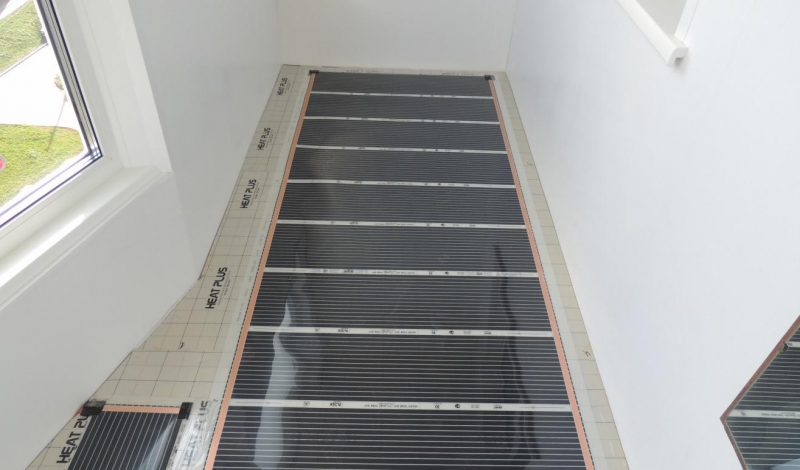

Инфракрасная система

Эту систему без преувеличения можно назвать самой популярной на данный момент. Ее монтаж настолько прост, что даже любитель сможет установить такую пленочную систему на своем балконе за несколько часов.

Некоторые мастера рекомендуют не устанавливать мощную теплоизоляцию под такую систему, мотивируя это тем, что система работает абсолютно по иному принципу. Оно-то конечно так, но при выключенных нагревателях у вас будут «ледяные» полы. Поэтому я настоятельно рекомендую монтировать экструдированный пенополистирол и не искать себе приключений.

Как вы видимо уже поняли, до этапа монтажа теплоизоляции любой теплый пол монтируется аналогично. Перед монтажом самой инфракрасной пленки, экструдированный пенополистирол всплошную застилается фольгированным изолоном. Изолон это вспененное полимерное полотно покрытое фольгой.

После этого все стыки полотна тщательно проклеиваются фольгированным скотчем. В местах подключения пленки, под контакты, а также под термодатчик в изолоне ножом вырезаются отверстия. Это необходимо для того чтобы толщина всего покрытия была одинаковой.

Пленка разрезается по отмеченным пунктирным линиям, укладывается на изолон и по параллельной схеме подключается к управляющей панели. Контакты опрессовываются и изолируются кусочками битумной изоляции. Термодатчик и управляющая панель устанавливаются так же, как и в случае с кабельными матами.

Поверх инфракрасной пленки для ее защиты настилается слой полиэтилена. Проклеивать стыки здесь уже не обязательно, достаточно сделать 100 мм нахлеста.

Вообще разработчики утверждают, что на такую пленку можно укладывать практически любое напольное покрытие, кроме плитки. Но сколько я видел, обычно на инфракрасный пол монтируется ламинат или паркетная доска.

Вывод

Как видите сделать теплый пол на балконе относительно просто, если вы уверено держите в руках дрель и шуруповерт, то вам эта задача вполне под силу, особенно монтаж инфракрасного пола. На фото и видео в этой статье собрана дополнительная информацию по теплым полам.

Как самому установить систему теплый пол на балконе – 3 распространенных варианта

Выбираем подходящую систему

Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться» то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

На современные новостройки, созданные по проекту П44Т и другим подобным ему проектам, действие закона о запрете монтажа теплых полов не распространяется. В народе такое жилье называют свободной планировкой,

Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Три варианта самостоятельного монтажа

Вариант № 1. Водяная система

Полы вообще и система «Теплый пол» в частности, монтируются после установки пластиковых окон и утепления стен, но еще до того, когда будет обустроена финишная облицовка стен. Кстати, то же самое относится и к потолочным работам.

Смонтированный пол на балконе.

Крепление труб жесткими хомутами.

Укладка труб улиткой.

Укладка экструдированного пенополистирола.

Трубная разводка на теплоизоляции.

Водяная система «Теплый пол», перед тем как заливать бетонную стяжку, должна быть подключена и опробована. Иными словами, трубы должны простоять под давлением в 2 раза превосходящим проектное, не менее суток.

Фиксация трубы к арматурной сетке мягкими пластиковыми хомутами.

Укладка пола между лагами.

Вариант № 2. Электрические теплые полы

Выравнивание стяжки по маякам.

Кабельные маты под кафельной напольной плиткой.

Монтаж управляющей панели.

Если вы предполагаете монтировать электрический кабельный обогрев в стяжку, то мощность кабеля подбирается из расчета 200Вт на 1м² теплого пола. В случае же когда маты укладываются под кафельную плитку достаточно 140 – 160Вт на 1м².

Маяки, установленные под заливку стяжки поверх трубной разводки.

Вариант № 3. Инфракрасная система

Пленка инфракрасного пола.

Схема подключения инфракрасного пола.

Проклеивание стыков изолона фольгированным скотчем.

Опрессованные и изолированные битумной изоляцией контакты.

Схема подсоединения управляющей панели.

Вывод

Как видите сделать теплый пол на балконе относительно просто, если вы уверено держите в руках дрель и шуруповерт, то вам эта задача вполне под силу, особенно монтаж инфракрасного пола. На фото и видео в этой статье я собрал дополнительную информацию по теплым полам. Если возникли вопросы, или хотите высказать собственное мнение, пишите в комментарии, пообщаемся.

Электрический теплый пол в деревянном доме

Полы с подогревом — один из обязательных атрибутов комфортного жилья. В качестве источника тепла в таких полах чаще всего используют пластиковые трубы с циркулирующей в ней горячей водой или греющий электрический кабель, залитые стяжкой из цементно-песчаной смеси. В домах с перекрытиями из железобетонных плит или с неглубоким подпольем такие теплые полы реализуются достаточно легко, чего не скажешь о домах с деревянными перекрытиями.

Главная проблема — невозможность устройства стяжки на легкой конструкции из дерева в силу большого веса бетона и недостаточной прочности древесины. Проблема второго плана — относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих элементов теплого пола. Тем не менее, задача вполне решаема и, несмотря на все сложности технологического плана, электрические теплые полы в деревянных домах устроить можно, причем без прикладывания чрезмерных усилий.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

листовые инфракрасные пленочные обогреватели;
фольгированные маты;
стержневые греющие маты;
кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Сухой монтаж в деревянном доме

Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче — не более 10 Вт/м.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.
