Печь беспризорница своими руками (четрежи и схемы)

Чертежи печей щепочниц с размерами

Походная печка щепочница своими руками: чертежи, размеры, фото и видео. Складная щепочница для армейского котелка.

Щепочница – это походная печь компактных размеров, предназначается для разогревания или приготовления пищи в походных условиях.

Печь расходует минимальное количество топлива и может работать на щепках, ветках, сосновых иголках, шишках, сухой траве. По сути с такой печкой можно быстро согреться, подогреть чай, разогреть или приготовить пищу, при этом затратив на горение всего несколько горстей щепок.

Походные печки конечно есть в продаже, но стоимость их часто завышена и не всегда они практичны в использовании в походных условиях, поэтому лучше щепочницу сделать своими руками исходя из своих предпочтений в конструкции.

При выборе конструкции следует соблюдать основные требования к щепочницам – простота, универсальность и надёжность.

Рассмотрим самые распространённые варианты походных печек.

Самый простой вариант печки щепочницы из консервных банок или из сушилки для ложек-вилок из нержавеющей стали.

Всё что нужно для изготовления так это закрепить внутри сушилки несколько болтов чтобы можно было поставить кружку на печку. В боковой части можно вырезать окно для загрузки топлива.

В этом видео показана печь в работе.

Наиболее практичный вариант щепочницы под армейский котелок, на рисунке показаны чертежи печки под котелок.

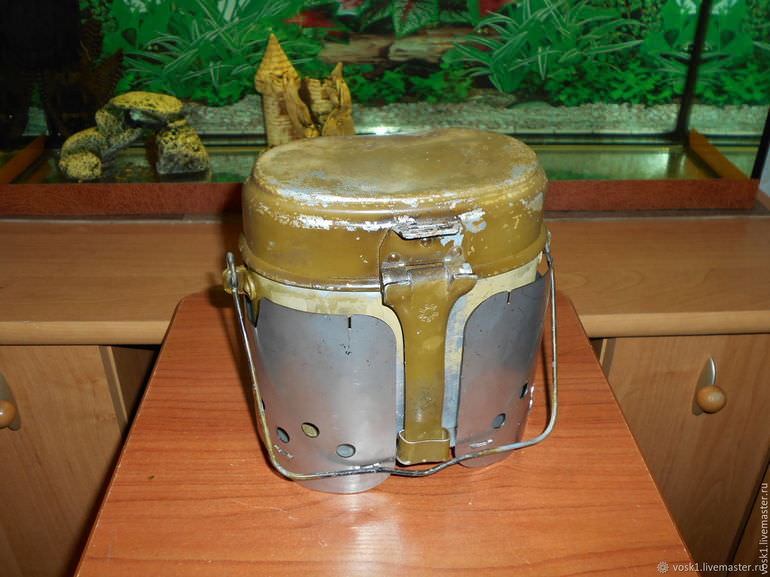

На фото печь под армейский котелок.

Конструкция рассчитана под размеры котелка и не занимает в рюкзаке лишнее место.

Ещё один вариант под туристический мини котелок.

На видео показан процесс изготовления щепочницы под армейский котелок.

Складные печки.

Такая конструкция состоит из нескольких плоских деталей толщиной около 1 мм, которые собираются в походную печку, на рисунке показаны чертежи щепочницы с размерами.

Чертежи печи, размеры можно брать свои главное соблюдать пропорции, верхние лепестки треугольники нужно отогнуть в середину печки, чтобы сделать конфорку.

Аналогичная складная печь (чертежи).

Ещё один вариант чертежей.

Изготовить такую походную печь не составит особого труда, достаточно ножницами по металлу, вырезать из жести или тонкого металла детали согласно чертежей.

На видео показано как пользоваться печкой в походных условиях.

Печь-щепочница: варианты для похода и дачи, из покупных и подручных материалов

Автор: Колесников Юрий Фёдорович, инженер-теплотехник*

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

На охоте, рыбалке и в турпоходе бывает жизненно необходимо быстро согреться и приготовить пищу при остром дефиците топлива; возможно – не выходя из палатки. На даче – летом сварить обед или вскипятить воду, не тратя газ, не запуская домовую печь или не строя уличную летнюю. Выбор того или иного носимого компактного отопительно-варочного устройства или кострового снаряжения – другой вопрос. Но в любом случае выручит приспособление, известное как щепочница или печка Бонда: такую печурку на бросовом древесном топливе можно соорудить из подручных материалов, пользуясь только ножом, она всеядна и в некоторых, самых тяжелых случаях (см. далее) сможет исправно выполнить свою функцию в местах, где древесного топлива нет и быть не может.

Дачная печка щепочница весом в сложенном виде до 1,5-2 кг и объемом в нем же менее 2 куб. дм позволяет сварить суп на семью; походная на приготовление одной порции втрое легче и сложенная занимает 0,2-0,3 куб. дм. Затрат на высококачественные материалы для щепочницы длительного пользования вряд ли потребуется более 300 руб., причем почти всегда можно обойтись и бесплатными подручными. Для справки: более-менее надежная всепогодная газовая горелка обойдется от 1000 руб; к ней нужно будет докупить 3 л баллон. Все это хозяйство потянет (с заправленным баллоном) 4-5 кг и займет столько же куб. дм.

Самодельные печи-щепочницы для дачи и походная

Немного истории

Печь щепочница, судя по всему, была изобретена русскими золотоискателями на Чукотке, когда туда через Аляску (тогда еще российскую) начали поступать американские консервы. После перехода Аляски в собственность США наших соотечественников там осталось немало; фамилия главного героя одного из известных рассказов Джека Лондона аляскинского цикла – Суварин. Американским старателям – первопроходцам Клондайка щепочница была известна как Russian Can Stove (русская баночная печь).

Свойства щепочницы как средства выживания в полной мере оценили сталинские зеки. От них о щепочнице узнали и вертухаи НКВД. В довоенных наставлениях по выживанию для разведчиков есть инструкции по изготовлению щепочницы. Печкой Бонда ее прозвали благодаря сценаристу одной из серий бондианы – заядлому охотнику, рыболову и туристу-одиночке. Сценаристу тому и актеру, сыгравшему в той сери агента 007 нужно безо всяких обиняков сказать большущее спасибо. Эйнштейн однажды выразился: «Если у вас есть яблоко и у меня есть яблоко, и мы ими обменяемся, то у каждого из нас останется по яблоку. А если у вас есть идея и у меня есть идея, и мы ими поделимся, то у каждого из нас станет по две идеи». Идея Russian Can Stove уже во времена освоения Клондайка спасла жизни десяткам людей; к настоящему времени их число, во всем мире, вероятно, измеряется сотнями, если не тысячами.

Покупать или делать?

В настоящей статье описывается, как делается щепочница своими руками. Готовых походных щепочниц в продаже много видов, но дело даже не в явно завышенных ценах; в денежном выражении они в общем-то приемлемы. Дело в том, что ориентированные на маркетинг «усовершенствования» множества фабричных щепочниц на самом деле лишают их главных достоинств: простоты, надежности и универсальности (см. далее, о турбощепочницах). Поэтому печку-щепочницу лучше изготовлять собственноручно.

Типы горения

Простейшая щепочница это фактически корзиночная жаровня на пламенном горении. Сделать такую из покупных полуфабрикатов на 150-200 руб. можно дома за полчаса (см. ниже), но щепочница на пламени окажется весьма прожорливой. На природе под нее нужно будет готовить площадку, как для костра: угольки из боковых отверстий могут выстреливаться довольно далеко. По теплотехнике у пламенной щепочницы перед костром одно преимущество: загрузка топлива не расползается, поэтому можно использовать трудно горящее – шишки, горные и пустынные кустарники.

Хорошая печка-щепочница в той или иной степени использует пиролиз и дожигание отходящих газов (древесного газа, wood gas); есть и чисто пиролизные, особо экономичные щепочницы, см. далее о турбопечках. Экономичность в сочетании с еще большей всеядностью выводит щепочницы с пиролизом на первый план при нехватке топлива. В экстренных ситуациях буквально спасительной может оказаться щепочница на вялом, но очень долгом и предельно экономичном поверхностном горении, см. в конце.

Для примера

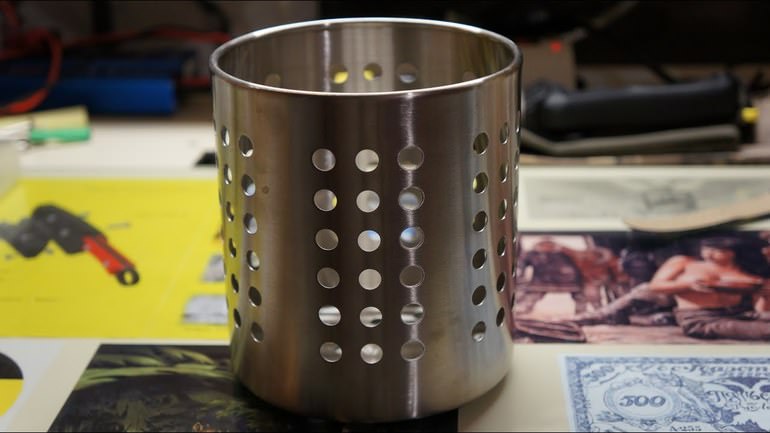

Простейшую пламенную щепочницу можно соорудить из продающихся в икее сушилок для столовых приборов ОРДНИНГ, торговый артикул 300.118.32, поз. 1 и 2 на рис. Достоинство данной заготовки материал, довольно толстая пищевая нержавейка, поэтому прослужит «икеевская» щепочница долго. Однако сгодится она разве что для утренней кружки чая или супа из пакета, так что заготовку нужно дополнить конфоркой из болтов (поз. 4): диаметр ОРДНИНГа 130 мм, что для походной кружки многовато.

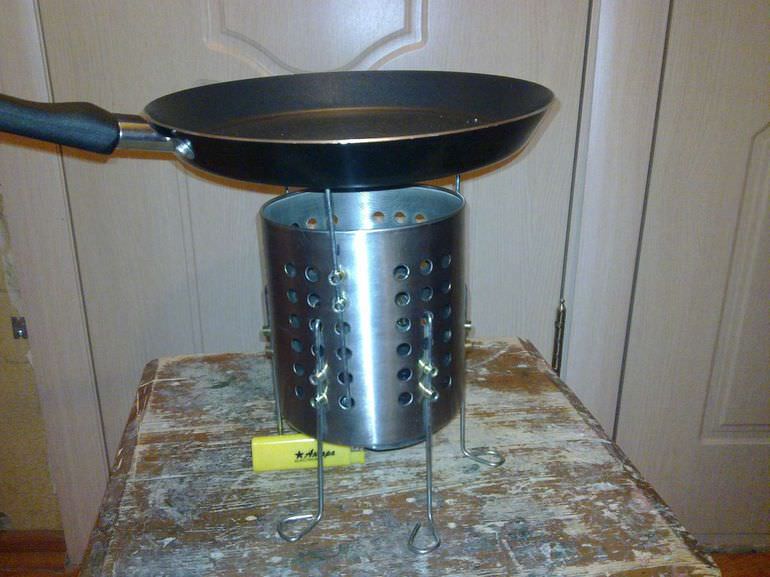

Печка-щепочница из сушилки для столовых приборов

Уже с супом на икеевской щепочнице возникают проблемы: одной загрузки даже сосновых или березовых щепок не хватает, так что приходится вырезать окно для догрузки, поз. 3. Совать в него мелкие щепки неудобно, тем более на холоде закоченевшими руками. Икеевская щепочница не очень-то устойчива, и нескладный новичок при догрузке топлива ее почти наверняка опрокинет.

Наконец, запускать икеевскую щепочницу можно только на улице, но тогда нужны ножки. Как их ни делай (поз. 5 и 6), в рюкзаке они за что-то цепляются и что-то рвут. В общем, от икеевской щепочницы толку будет, если ее возить в багажнике на рыбалку одного для или на даче для быстрого разогрева небольших порций пищи.

Видео: пример изготовления щепочницы из икеевской сушилки

С пиролизом

Турбо – не турбо?

Самодельная щепочница с наддувом

«Турбо» слоган броский, и производители с торговцами под ним пустили в массы щепочницы с наддувом; их повторяют и многие любители, см. рис. справа. Но в походе достаточно быть и новичком-попутчиком, чтобы понять: батарейки для моторчика наддува – это энергозависимость печки и совершенно ненужные расходы. Еще – микромотор с вентилятором в походных условиях подвержены поломкам, а патрубок наддува торчит и мешает правильной укладке рюкзака. Однако охотникам, рыбакам и туристам вплоть до крутейших профи, ходящих в «семерку» (маршрут наивысшей, 7-й, категории сложности) сбрасывать щепочницы-турбо со счета отнюдь не следует.

На самом деле турбо щепочница это пиролизная походная печь, схема устройства которой дана на рис. ниже списка; прочие размеры можно взять пропорционально. Топливо загружается до нижнего края отверстий для вторичного воздуха; розжиг – сверху. Довели щепочницу до состояния такого американские туристы. Надо сказать, что тщательная проработка мелочей – сильнейшая сторона американской технической культуры времен ее расцвета; ныне, увы, наблюдаются явные признаки упадка. Для одиночного похода пиролизная печь-щепочница великовата, но, если идет группа, то достоинства проявляет несомненные:

  • На загрузке из 2-3 десятков сосновых шишек можно приготовить обед для 2-3 человек.
  • Зона высоких температур концентрируется по оси печки (там, где на рис. пламя), поэтому долговечная пиролизная щепочница может быть сделана из банок от консервов или тонкой оцинковки.
  • Может работать и на газогидратном сухом топливе (сухом спирте).
  • Без переделки может использоваться как отопительная в режиме поверхностного горения, см. в конце.
  • Опрокинутую горящую печку достаточно немедленно поставить ровно, чтобы она продолжила работу.
  • Разбрасывание искр и тлеющих углей исключено, а дно нагревается менее чем до 80 градусов, поэтому возможен запуск в палатке.

Схема устройства пиролизной походной печи-щепочницы

Последний случай, конечно, чрезвычайный. Нужно соблюдать меры предосторожности, чтобы не угореть, и ни в коем случае не лезть в спальники, пока печка не догорела полностью и не опорожнена от золы. Кроме того, если палатка из синтетики, под печку нужно подложить какую-то брезентуху или что-то подобное, иначе дно палатки в том месте станет ломким.

Читайте также:  Как правильно подобрать дизайн горки в гостиную

Частичный пиролиз

Интерес американцев к полному пиролизу в походных печах в значительной степени объясняется местным природоохранным законодательством; правда, вне зоны его действия тамошние туристы выходного для и относятся к природе ужасающе безобразно. Так что – шишки собирать можно, но брать с дерева нельзя. Сушняк с земли поднять – не толще определенной величины. За отломанную живую ветку в некоторых штатах и Канаде можно и в тюрьму сесть. А нарушил – в дичайшей глуши вдруг откуда ни возьмись появляется инспектор с винтовкой M14 и тогда, как в царской России: раз дошло до протокола – дело табак.

В РФ драконовских ограничений на природопользование пока нет, поэтому отечественные любители предпочитают делать достаточно эффективные, но гораздо более простые конструктивно щепочницы с частичным пиролизом и переменным режимом горения. Сначала такая печка горит как пламенная. По мере выгорания легких фракций топлива и оседания его загрузки все более усиливается роль пиролиза с дожиганием от вторичного воздуха, а угли до золы догорают уже на пиролизе. По экономичности походные печи с переменным режимом горения несколько уступают чисто пиролизным, но температурный режим у них почти такой же ровный и приготовление пищи отнимает практически столько же времени. Все рассматриваемые далее образцы (кроме аварийных в конце) работают именно по такому принципу.

Под котелок

Более всего пользуются щепочницами туристы, охотники и рыболовы одиночки. В типичный комплект их снаряжения входит и армейский котелок, поэтому щепочница для котелка объект достаточно востребованный. К сожалению, авторы наиболее продвинутых в поиске конструкций о теплотехнике если что-то и знают, то оные сведения успешно игнорируют. Достаточно полно проработанных конструкций немного; одна из них показана на рис. Ножки и конфорка из обломков ножовки по металлу (посередине в верхнем ряду) на виду для наглядности; штатно они укладываются в котелок.

Устройство и чертеж с размерами походной печи-щепочницы для армейского котелка

Материал изделия – баночная жесть или тонкая оцинковка. Выкройка днища обводится по крышке котелка: на ней отбортовка, в походном положении котелок в печку входит с минимальным зазором и лишнего объема для укладки не потребуется. Дополнительные отверстия в днище под установочные усы ножек показаны красными стрелками.

Под котелок спец

Когда-то в советских «Спорттоварах» продавались туристские мини-котелки. Отслужившие свое в войсках связи кабельщиками или на малоканальных радиорелейных станциях Р-405, Р-405 и т.п., часто выезжавшие на точки, с удивлением узнавали в них «секретные» котелки для приготовления пищи из высококалорийных концентратов, которыми комплектовались их аппаратные. Только в армии к спецкотелку прилагалась и печка для сухого спирта и мелковеточного топлива, т.е. щепочница. В горбачевские времена ее описание напечатал МК (рассекретили?); чертеж щепочницы под туристский котелок см. на рис. Приток воздуха для дожигания древесного газа вполне обеспечивают зазоры между спицами конфорки диаметром 2 и 4-мм отверстиями для них. Достоинство данной щепочницы – очень быстрое приготовление пищи и абсолютная ветрозащищенность. Никакие законы теплотехники не препятствуют сделать такую же печку под обычный армейский котелок.

Чертежи походной печи-щепочницы для туристского котелка

Примечание: лучший материал на печку-щепочницу для котелка – нержавейка от бака старой стиральной машины. Обрабатывать ее довольно-таки трудно, зато печка получится легкой, прочной, хорошо поддающейся чистке и вечной. Также она станет немного экономичнее (нержавеющая сталь проводит тепло хуже конструкционнной) и меньше будет обрастать нагаром.

Складные

Следующая по востребованности печь-щепочница – походная и дачная складная. Собираются в рабочую конфигурацию такие щепочницы из плоских деталей, в сложенном виде представляющих собой компактный пакет. Его укладывают в варочную посуду или в специальный карман внутри рюкзака, чтобы углы чего-нибудь не порвали. Благодаря компактности в сложенном виде детали складной щепочницы возможно делать из обычной конструкционной стали толщиной 1-2 мм. Вес укладки в походном положении тогда возрастает до 0,8-1,2 кг, но зато печка получается достаточно долговечной без использования спецсталей. Кроме того, тот же подход позволяет сделать дачную щепочницу увеличенных размеров, на которой можно сварить в котле обед на всех или вскипятить ведро воды.

Чертежи деталей походной складной мини печи-щепочницы

Мини походная

Чертежи деталей, из которых собирается складная походная мини-щепочница, даны на рис. выше. Процесс сборки несложен:

  • крыло a Дет. 4 вставляется в вырез a’ Дет. 2;
  • крюки b Деталей 1 вводятся в вырезы b’ Дет. 2;
  • Детали 1 немного разводятся в стороны и осаживаются вниз до упора;
  • Дет. 4 приподнимается и Детали 1 сводятся так, чтобы ее крылья c’ вошли в вырезы c Деталей 1;
  • печка фиксируется в собранном виде надеванием Дет 3 ее пазами d’ на крюки d Деталей 1.

Складная дачная

Дачная складная щепочница должна, во-первых, выдерживать значительный груз. Во-вторых, при ее увеличенных размерах обеспечить переменный режим горения простым насверливанием отверстий в боковинах становится уже затруднительно. В-третьих, дачная щепочница должна давать возможность ставить на нее посуду разного размера и в то же время требования максимальной компактности в сложенном виде и минимального веса для нее не обязательны. На рис. даны выкройки боковин дачной печи-щепочницы, удовлетворяющей этим условиям; сторона квадрата масштабной сетки – от 10 до 50 мм смотря по назначению печи и наличию материала.

Выкройки деталей складной дачной печи-щепочницы

Материал – конструкционная сталь толщиной 1,5-2,5 мм. Залитые красным лопасти боковин, образующие конфорку, по вырезании заготовок отгибаются внутрь под углами в 45 градусов. Этим обеспечивается, первое, возможность установки на конфорку посудин различного размера. Второе – совместно с фасонными вырезами вверху, размерами и конфигурацией днища установленной посудины регулируется приток вторичного воздуха, т.е. эта печка самонастраивающаяся по варочную посуду. Поставили сковородку или небольшую кастрюлю – будет гореть дольше, но греть слабее. Под большим котлом с округлым дном – сильнее, под ведром еще сильнее, а под вываркой «закочегарит» вообще на максимале.

Примечание: чтобы данная печь под тяжелой посудой была как можно устойчивее, сборочные пазы в боковинах (залиты зеленым на рис.) нужно делать шириной точно по толщине листа используемого металла.

Складная печка-щепочница пирамидальной формы

О пирамидальных щепочницах

Иногда самодеятельные конструкторы с целью добиться более полного сгорания топлива делают складные щепочницы пирамидальной формы. Действительно, в таких печах доля пиролиза в тепловыделении возрастает. Но добавочное тепло легко и теряется, что ясно видно на рис. справа. Печка не градирня все-таки.

Аварийные

Напоследок посмотрим, как сделать щепочницу на крайний случай из подручных материалов. На поз. 1-3 рис. та самая Russian Can Stove, без изменений дожившаяся до печки Бонда. Такая щепочница преимущественно отопительная: горение в ней тихое, поверхностное. Щепочница на поверхностном горении дает слабое пламя, но очень много мягкого тепла. При запуске в палатке в качестве поддона можно использовать металлическую миску, в которую набросаны мелкие камешки прим. одинакового размера. Не песок, нужен ведь приток воздуха! Под миску нужно также подложить что-то не самовоспламеняющееся и плохо проводящее тепло: дно печки при догорании загрузки нагревается до 300-400 градусов, а дно миски через камешки 2-3 см в поперечнике до 140-160 градусов.

Походные печки-щепочницы из банок

Между прочим, лучшая загрузка топлива для аварийной щепочницы на поверхностном горении – туго засунутый рулон туалетной бумаги, также туго набитая медицинская вата и т.п. рыхлое топливо, в котором побольше целлюлозы и поменьше чего-то еще. Для розжига нужно 30-100 мл спирта либо любой другой ЛВЖ, крепкого спиртного (водка, коньяк, местный самогон) или растительного масла. Загрузку топлива карандашом, ручкой для письма или заостренной палочкой протыкают по оси до дна, обливают растопкой и поджигают. Горит долго, без копоти, тепла дает много.

Если среди порожних банок есть пара, входящих одна в другую, то из банок возможно быстро собрать более экономичную и пригодную для варки чая или супа в кружке щепочницу со смешанным режимом горения, поз. 4 и 5. Отверстия, разумеется, не обязательно должны быть такими аккуратными, их можно просто пробить ножом. Если печка будет загружаться рыхлым топливом, дырки во внутренней банке нужно протыкать изнутри, чтобы заусенцы не мешали загрузке. Также в обечайке (цилиндрической боковине) внутренней банки отверстий пробивается 1-3 ряда вверху. Веточное топливо загружается до нижнего края отверстий верхнего ряда, поз. 5. Это, конечно, не все варианты печек-щепочниц на крайний случай; возможны и другие вполне эффективные конструкции походных печей из банок, см. напр. видео:

Видео: щепочница из консервной банки

Как своими руками сделать печь-щепочницу: 4 варианта изготовления

Широкая популярность небольших печек, незаменимых в походе или на рыбалке, обусловлена не только простой конструкцией, в которой отсутствуют элементы питания и электронные схемы управления, но и широкими возможностями их практического применения, а также простотой изготовления. Сделать компактную печь-щепочницу способен каждый домашний мастер при наличии исходного материала, нужного инструмента и необходимых навыков.

Преимущества

Основные достоинства печи-щепочницы заключаются в следующем:

  1. Правильное изготовление устройства позволит обеспечить хорошую тягу. Это значит, что для растопки печи и получения от нее максимума тепловой энергии подойдет любой имеющийся в распоряжении горючий материал.
  2. Печь-щепочница не источает в окружающее пространство открытый огонь и не оставляет после себя углей, поэтому ее можно использовать в тех районах, где запрещен розжиг открытого огня.
  3. Благодаря небольшим размерам печь-щепочница может без труда поместиться в рюкзаке туриста.
  4. В экстренных ситуациях, когда не представляется возможным найти подходящий топливный материал, для работы щепочницы принято использовать спирт или сухое горючее.

Делаем печь-щепочницу своими руками

Рассмотрим подробнее несколько способов изготовления устройства самостоятельно за считаные секунды.

Первый вариант

Для создания такого рода походной печи можно использовать нержавеющую сталь отработавшей свой срок стиральной машины. С помощью болгарки нужно разрезать металл так, чтобы получилась полоса нержавейки шириной 18 см. Изготавливаемая печь-щепочница будет иметь такую же высоту.

Диаметр будущего устройства равняется 20 см, соответственно, подготавливаемый лист нержавеющей стали должен обладать длиной не менее 65 см. Далее из него нужно согнуть трубу. В боковой части печи следует предусмотреть дверцу, которая позволит в открытом положении подбрасывать топливо, а в закрытом – направлять жар к верхней части.

Читайте также:  Виды межкомнатных дверей по материалу и конструкции

Верх печи следует оборудовать сеткой, которую можно использовать для кипячения воды, разогрева или приготовления пищи. Там же получится сделать прорези для шампуров.

В боковой части цилиндрического корпуса печи необходимо просверлить несколько небольших отверстий, которые будут обеспечивать доступ кислорода в процессе горения. Кроме того, в нижней части необходимо установить колосник с тремя отверстиями для колышков, посредством которых печь будет фиксироваться к поверхности земли.

В результате описанных выше действий получится компактное устройство диаметром 20 см, высотой 18 см, с рабочим пространством топки 17х15х15 см.

Второй вариант

Чтобы сделать печь-щепочницу по этому способу, необходимо подготовить следующие материалы и инструменты:

  • стальной лист толщиной не более 1-1,5 мм;
  • стальную проволоку диаметром 3-4 мм, в качестве альтернативного варианта можно использовать спицы от колес велосипеда;
  • ножницы и ножовка для резки металла;
  • 3 болта, 3 гайки и 3 граверные шайбы;
  • дрель, кернер, молоток;
  • напильник;
  • пассатижи.

Стальной лист нужно разметить по заранее созданному шаблону, после чего вырезать форму и все необходимые технологические отверстия. Этот лист начинают изгибать во время нанесения ударов молотком. Для придания корпусу будущей печи необходимой округлости следует применить металлическую трубу нужного диаметра.

Низ конструкции должен составлять часть развертки используемого для изготовления печи металла. Дно вырезают отдельно с небольшим припуском (1 см), после чего вставляют его в образовавшийся цилиндр. Чтобы мелкие угольки не просыпались под печь, часть плоскости дна должна быть без отверстий. Устанавливаемая сверху решетка изготавливается из спиц или стальной проволоки.

В последнее время набирает популярность печь Робинзон, которая создавалась специально для нагрева воды и пищи в походных условиях. Подробнее о ней можно узнать по этой ссылке.

Вероятно, вам также будут полезны статьи, в которых описано пошаговое изготовление походных печей для палаток и печек для туристической бани.

Третий вариант

Для создания обогревательного прибора по этому методу потребуются те же инструменты и материалы, что использовались при реализации предыдущего способа. Готовая печь-щепочница будет иметь форму четырехгранника с размерами 12х12х15 см.

Сначала необходимо создать развертку будущей конструкции на листе бумаги. Затем следует перенести ее на металл и вырезать все элементы будущего обогревательного устройства.

Такая модель печи-щепочницы является разборной, что позволяет значительно сэкономить место при ее транспортировке. Дно и боковые стены устройства должны иметь отверстия для шпилек. Посредством этих крепежных элементов, которые изготавливаются из велосипедных спиц или стальной проволоки, стенки и дно необходимо собрать в единую конструкцию. Сетка для верхней части устройства изготавливается из стальной проволоки.

Четвертый вариант

Создаваемая по этому способу печка-щепочница также представляет собой складываемую конструкцию, однако данный обогревательный прибор отличается от своего предшественника, описанного в предыдущем способе, более сложным внутренним устройством.

Для изготовления обогревательного прибора нужно использовать листовую нержавеющую сталь или толстый лист алюминия. Конструкция печи состоит из четырех боковых граней, дна и дополнительных верхних подставок, предназначенных для приготовления пищи, подогрева воды, поджарки мяса и т. д. Все боковые стены конструкции крепятся между собой мебельными или любыми другими подвижными петлями. Дно фиксируется к одной из стен посредством шарнира, при этом на противоположной стороне следует предусмотреть стопор для надежного крепления нижнего конструктивного элемента. На дверце топки должен присутствовать затвор, который не позволит пламени выбиваться наружу.

Как можно заметить, процесс изготовления печи-щепочницы весьма прост. Повторить его сможет каждый домашний мастер, имеющий необходимые инструменты и материалы.

Походная печка-щепочница своими руками

Печка-щепочница является незаменимым атрибутом во время любого похода, рыбалки или охоты, туристического путешествия. Имея простое и незамысловатое строение, она функционирует на простейшем топливе и станет настоящим помощником в суровых условиях. Такую печь можно приобрести в специализированном магазине или соорудить собственноручно из доступных материалов, что не займет много времени.

Общее понятие

Щепочница представляет собой достойную альтернативу стандартной газовой горелке, для которой не всегда удается в походных условиях и вдалеке от цивилизации приобрести специальные картриджи. А брать с собой их в поход станет не самой лучшей из идей. В такой ситуации мобильная и компактная печка подойдет для разогрева или полноценного приготовления пищи. Она отлично держит необходимый огонь на шишках, мелком хворосте, сухом горючем, служит отличным способом для обогрева.

Основные преимущества

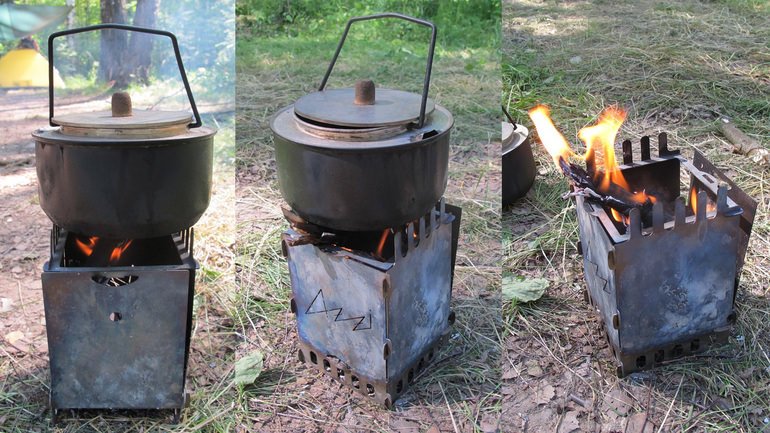

В сравнении с пиролизной печью щепочница может функционировать при закладке в нее отсыревшего топлива. Этим и объясняется повышенный интерес к ней со стороны туристов. Например, в зимнее время довольно сложно отыскать в условиях природы сухие шишки или ветки. Существуют следующие преимущества:

  1. Возможность быстрого и экономичного приготовления еды в местах с острой нехваткой дров. В такой печке применяется не наддув, а естественная тяга.
  2. Из-за продуманной конструкции устройства практически все тепло, вырабатываемое в процессе горения, поступает для нагрева установленной посуды.
  3. Отсутствует необходимость в разведении большого костра для подогрева чайника. Вместо дров подойдут шишки, веточки, щепки.

В экстремальных условиях может возникнуть жизненно важная необходимость в тепле для согрева, разогреве воды, создании еды при наличии минимального топлива. Походная печка щепочница используется даже внутри палатки без опасности для человека.

Устройство станет уместным на приусадебном участке в летнее время, ведь не придется запускать домовую печь, строить уличное ее подобие или тратить газ. Дачная подобная печка в сложенном виде по весу не превышает 2 кг с объемом около 2 куб. дм. Она подойдет для быстрого приготовления супа на семью из нескольких человек. Походный же аналог, рассчитанный на быструю готовку одной порции еды, в несколько раз легче, а в собранном виде занимает порядка 0,3 куб. дм.

Отсутствуют затраты на качественный материал длительного горения. Если же закупка и осуществляется, то сумма не превышает нескольких сотен рублей. В большинстве случаев человек обходится подручными и бесплатными приспособлениями. Что касается газовой всепогодной горелки, она обойдется от 1000 р. К ней приобретается специальный баллон от 3 л, общий же вес ноши составит от 5 кг.

Конструктивные особенности

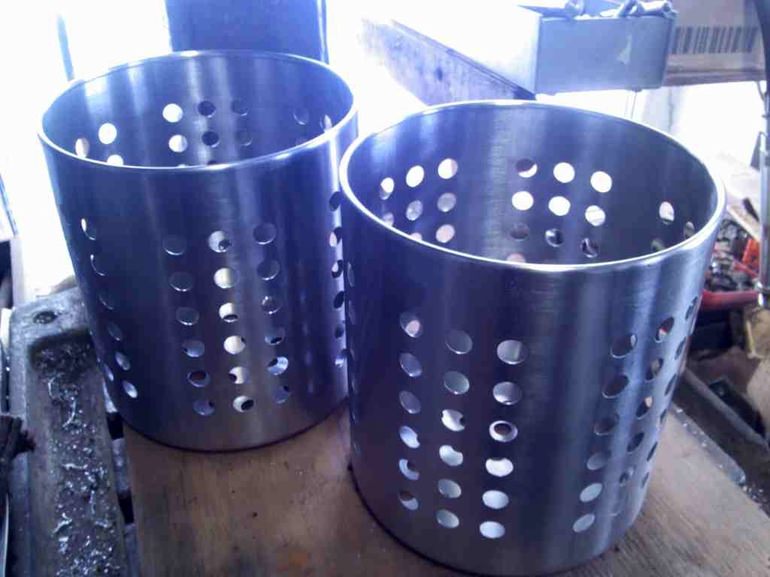

Обычно цилиндрическая по форме печь изготавливается из трубы или отдельных деталей прямоугольного сечения. Ее высота чаще всего составляет порядка 20 см. В нижней части сооружается так называемая колосниковая решетка, а сбоку создаются отверстия, через которые поступает воздух, обеспечивающий горение.

Верхняя плоскость представлена решеткой, на которую удобно устанавливать посуду с едой или водой. В другой боковой части создается прямоугольное небольшое отверстие с дверцей, в которое закладывается используемое топливо. По верхней окантовке вырезаются небольшие сегменты под шампуры.

Готовая конструкция дополняется ножками, которыми обеспечивается зазор непосредственно под колосниками. Через него высыпается зола, оставшаяся после перегоревшего топлива, и поступает воздух. Ножки также обеспечивают устойчивость печки, при отсутствии надлежащей опоры она может повалиться на бок.

Разновидности агрегатов

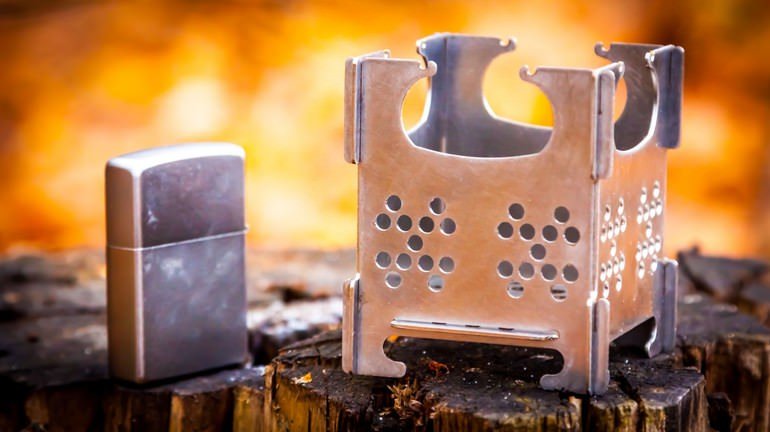

Принято выделять складные щепочницы трехгранного, пирамидального и прямоугольного типа, печки-свечи, конструкции специально под котелок или металлическую чашку, флягу. Из особенностей выделяются следующие позиции:

  1. Если печь сконструирована правильно, в ней присутствует хорошая тяга. Она дает возможность быстро произвести растопку и необходимый максимальный огонь с помощью любого подручного топлива.
  2. Походная печь-щепочница безопасна в применении, от нее не исходит открытый огонь, не остаются угли, из-за которых может начаться пожар. Ее можно применять в местах, где запрещается разводить костер.
  3. Благодаря компактным размерам подобное устройство легко помещается в рюкзак для переноски.
  4. Если отсутствует подходящий для конструкции топливный материал, рекомендуется воспользоваться сухим горючим или спиртом.

Прочная и надежная, легкая по весу печка станет надежным спутником в самом сложном походе.

При расходовании минимального количества веток, шишек, коры, еловых иголок создается необходимая энергия, для розжига же достаточно небольшой охапки таких материалов. А благодаря оригинальной конструкции огонь защищается от ветра, усиливается до необходимого состояния, концентрирует тепло в нужном месте. В такой печке удобно утилизировать мусор, появляющийся во время пребывания на природе. Она может использоваться вместо свечки для минимального освещения, на ней удобно разогревать ароматические масла, специальные жидкости, отпугивающие комаров, мошек.

Самостоятельное изготовление

Несложно соорудить печь-щепочницу своими руками, для чего понадобятся минимальные ресурсы. Для разогрева обеда на 1−2 человек, кипячения чайника не стоит выстраивать мощную и габаритную конструкцию. Вполне уместной станет компактная печурка.

Популярность щепочницы, часто применяемые на рыбалке, охоте, приобрели из-за простой конструкции, лишенной сложных электронных схем, элементов питания.

Востребованность таких приспособлений также объясняется практичностью и широкими возможностями в быту, простотой в изготовлении. Если имеются минимальные навыки, необходимый инструмент и исходный материал, сделать печь сможет каждый человек.

Начало процесса

Изначально подготавливаются необходимые материалы, из которых получится надежная и долговечная походная печка:

  1. Оцинковка. Конструкция специально под армейский котелок, применяемый в походах, не получится из обычной консервной банки, не подойдет ни форма, ни размер. Оптимальным вариантом станет имеющийся в наличии листовой металл, например, оцинкованная жесть, отличающаяся по толщине.
  2. Алюминий является мягким металлом, при необходимости он легко сверлится, режется, обрабатывается иными способами. Из него можно соорудить разве что небольшой котелок для разогрева воды.
  3. Что касается нержавеющей стали, она достаточно тяжелая и прочная, трудно поддается сверлению. Щепочница, сооруженная из листа всего в 1 мм толщиной, получится довольно прочной, недостатком станет ее вес.
  4. Самый удачный вариант печки получится из титана, однако он очень тяжел в обработке. При этом сооруженная печка из такого материала получится легкой и удобной в транспортировке, она прослужит много лет.

Изделие из старой стиральной машины

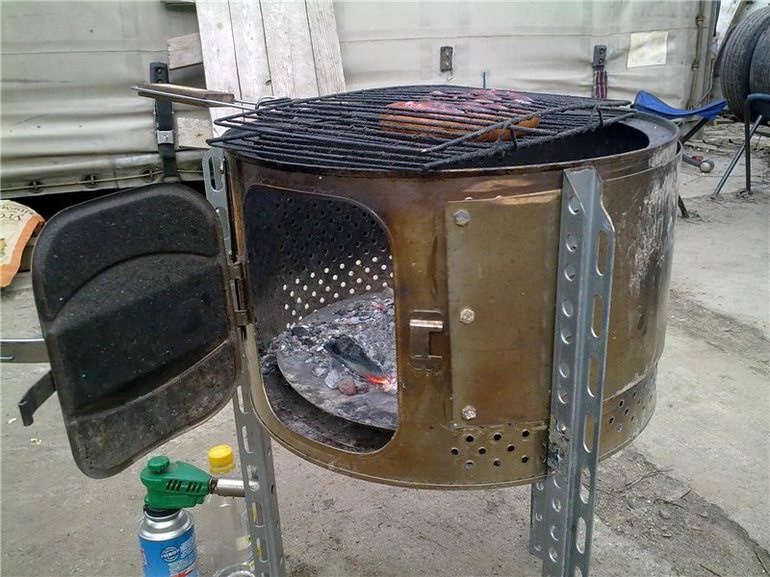

Вооружившись болгаркой, нужно из отслужившего барабана срезать небольшую часть нержавеющего металла. Для последующей работы необходима полоска нержавеющей стали по ширине около 20 см. Она как раз и определяет высоту будущего приспособления. По длине подготовленный материал, из которого будет скручиваться труба, должен составлять около 65 см. В конструкции обязательно проделывается боковое отверстие с плотной дверцей. В него закладывается топливный материал, а в закрытом виде происходит направление жар к горелке.

Читайте также:  Оригинальный дизайн стены с телевизором в гостиной

Немного отступив от верхнего края, следует проделать отверстия для шампуров, а вверху создается решетка, на которую устанавливается посуда. В нижней части выстраивается колосник с несколькими отверстиями под колышки, которые выступают фиксирующими элементами.

Приспособление из банки

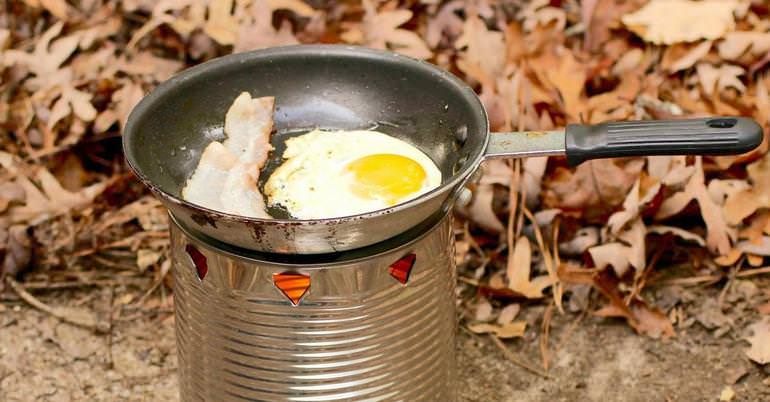

Наиболее простым вариантом походной печки выступает ее изготовление из обычной жестянки. Так, исходным материалом выступает обычная банка из-под продуктов питания, в которой по всему периметру проделываются небольшие дыры для обеспечения надлежащей циркуляции воздуха. Готовая конструкция миниатюрных размеров отлично подходит для одного человека, на ней удобно при помощи сухого горючего или пригоршни щепы подогревать кружку с водой, чаем. Преимущества такой конструкции:

  1. Очень низкая пожаробезопасность и компактные размеры, а топливный материал для подобной щепочницы несложно подыскать во время похода. Что касается КПД при сгорании дров, он на порядок выше в сравнении с обычным костром на открытом воздухе, но меньше, чем в турбопечи.
  2. Приспособление из жестяной банки разрешается применять в пожароопасный сезон, поскольку отсутствует открытый огонь.
  3. Следует помнить, что щепочница не подходит для обслуживания большой группы лиц. Она рассчитана на одного, максимум двух человек.

Щепочницы в различных интерпретациях реализуются в магазинах, они обычно изготавливаются из нержавеющей технической стали, толщина которой не превышает 1 мм. Их преимущество заключается в быстрой сборке. Также подобные конструкции отличаются компактностью и легкостью, поскольку состоят всего лишь из нескольких плоских элементов. Их часто используют велотуристы, покорители горных вершин, проводящие досуг в суровых условиях.

Для большего удобства во время эксплуатации приспособления упаковываются в специальные чехлы, предназначенные для транспортировки и последующего хранения.

Печка для армейского котелка

Подобный вид посуды отличается практичностью в походных условиях. Он не займет в рюкзаке много места, пригоден для подогрева воды, еды. В сырую погоду или в зимнее время подогреть котелок поможет именно небольшая печка, для работы которой достаточно горсти щепок. Поэтапное изготовление устройства:

  1. Понадобится подготовленный кусок тонкого металла или жести, из которого вырезается своими руками по чертежам с размерами щепочница.
  2. По нанесенным отметкам с помощью ножниц по металлу вырезаются необходимые заготовки, просверливаются дрелью отверстия в нужном месте и количестве.
  3. Далее получившаяся заготовка прикладывается к котелку, в процессе чего и задается необходимая форма. Готовое изделие обычно имеет овальную форму, в которую помещается обозначенная посудина.

Из основных преимуществ отмечаются прочность и практичность, возможность применения при остром дефиците дров. Естественная тяга с высоким КПД обеспечивает быстрый нагрев. Посредством подачи топлива контролируется температура печки. Котелок при транспортировке устанавливается в щепочницу и не занимает лишнего места.

Печка щепочница своими руками: чертежи, фото

Походная печка щепочница своими руками: чертежи и фото пошагового изготовления самодельной печки из консервных банок.

Эта самоделка в первую очередь заинтересует любителей пешеходного туризма, в каждом походе очень важно обеспечить себя источником огня, чтобы приготовить пищу, вскипятить воду на чай, обогреться.

Можно развести обычный костёр, но понадобится время на сбор дров, а если прошёл дождь, то найти сухие дрова в лесу и разжечь костёр будет проблематично.

Как вариант можно сделать печку щепочницу и взять её с собой в поход. В чём преимущества такой походной мини печки?

В первую очередь минимальный расход горючего, в качестве которого подойдут мелки щепки, ветки, кора, шишки, сухая трава. Конструкция щепочницы сделана таким образом, что во внешней камере образуется воздушный поток, который и усиливает процесс горения в печи.

По сути с такой походной печкой можно разогреть пищу или вскипятить воду израсходовав всего горсть щепок, заготовить которые можно без труда и очень быстро.

На рисунке показана примерная схема чертёж печки щепочницы в разрезе.

Далее смотрим процесс пошагового изготовления щепочницы своими руками.

Из материалов вам понадобится 3 консервных банки, одна побольше и две чуть меньше.

Берём большую банку, обозначаем места и сверлим в ней отверстия возле верхнего края как показано на фото.

Теперь первую банку отложим и доработаем банку размером чуть поменьше, в дне банки пробиваем много маленьких отверстий, а вокруг верхнего края по кругу сверлим отверстия.

Дно второй банки.

Берём эту меньшую банку и вставляем её в большую банку как показано на фото, фиксируем банку в отверстии большей банки (для этого в дне большей банки делаем отверстие размером под внутреннюю банку).

На фото показана нижняя часть печки.

Печка практически готова, изготовим из третьей узкой банки конфорку подставку под кружку, подставка нужна чтобы кружка не закрывала пламя печки.

Берём неглубокую баночку и вдоль борта вкруговую сверлим отверстия.

В дне делам прорезь.

Края оббиваем молотком.

В печку закладываем щепки и поджигаем.

Вот и всё мы сделали печку щепочницу из консервных банок, рекомендую посмотреть видео где автор показывает, как правильно сделать и растапливать эту походную мини печку.

Печь беспризорница своими руками (четрежи и схемы)

Рассылка закрыта

При закрытии подписчики были переданы в рассылку “Домашнее хозяйство” на которую и рекомендуем вам подписаться.

Вы можете найти рассылки сходной тематики в Каталоге рассылок.

Статистика

Сделай Сам Своими Руками! 19

Сделай Сам Своими Руками! Выпуск 19.

Здравствуйте, уважаемые читатели!

Из нашей рассылки Вы узнаете, как самостоятельно и без посторонней помощи сделать такие уникальные штуковины, как противоугонное устройство для автомобиля и охранное устройство для квартиры; домашний кондиционер; как защитить телефонную линию от несанкционированного подключении или смастерить телефонный автоответчик; как получить горячую воду, если дома нет горячего водоснабжения; десятки способов изготовления на дому шампанского, пива и вина; и ещё сотни и даже тысячи мелких, но полезных изобретений. Самое главное – своими руками!

Вы можете прислать описание, фото и чертежи своего изделия для публикации в рассылке и на сайте http://www.izobretenija.ru

Печки и устройства для отопления своими руками

В данном комплекте материалов собрана огромная коллекция печей и систем отопления жилых и нежилых помещений. Целых 9 вариантов на любой вкус и любого потребителя.

Миниатюрная русская печь (МРП)

Предназначена для приготовления пищи с тепловым воздействием, имитирующем настоящую русскую печь. Габариты 370х340х290 мм; вес 8 кг; питание 220 В, 50 Гц; потребляемая мощность 70/140 Вт. Изюминка конструкции – самодельный нагреватель.

Фрагмент сборочного чертежа МРП

Печь вихревая (ПВ)

Особенностями конструкции ПВ являются наличие духового шкафа с футеровкой, которая позволяет длительно сохранять тепло в камере духовки; наличие конвекционных каналов в кожухе ПВ, которые позволяют осуществлять быстрый прогрев воздуха в помещении.

Фрагмент сборочного чертежа ПВ

Отопитель вихревой (ОВ)

Предназначен для ускоренного обогрева воздуха в помещениях объемом до 200 м?, приготовления пищи.
Аналог печи “Буллерьян”

Фрагмент сборочного чертежа ОВ

Отопитель жидкостной (ОЖ)

Предназначен для отопления помещений с использованием дизельного топлива.

Фрагмент сборочного чертежа ОЖ

Вихревой теплогенератор (ВТГ)

Предназначен для водяного отопления жилых помещений. Нагрев воды в ВТГ производится за счет преобразования механической энергии вращения вала электродвигателя в тепловую при периодическом сжатии и расширении парогазовых пузырьков теплоносителя в пространстве между статором и ротором ВТГ.

Фрагмент сборочного чертежа ВТГ

Печь “Беспризорница” (ПБ)

Представляет собой стальной котел особой конструкции и предназначена для отопления помещений площадью до 100 м? с помощью водяного теплоносителя. Горение в котле происходит несколько суток, не требуя присмотра, отсюда и название.

Фрагмент сборочного чертежа ПБ

Буржуйка-полуавтомат (БПА)

При всей привлекательности идеи “затопил печь и забыл” в конструкции ПБ она была реализована не совсем удачно: слишком сложна, металлоемка, неэффективна. С учетом устраненных недостатков была разработана конструкция БПА. Эффективнейшая по теплоотдаче буржуйка, имеющая в своей конструкции изюминку, позволяющую загрузить в БПА топливо и забыть про неё на 8 – 10 часов. Топливо (дрова, уголь) автоматически подается в камеру сгорания за счет ее особой формы. Материалы для изготовления те же, что и для стандартной буржуйки, однако эффективность их использования несравненно выше.

Фрагмент сборочного чертежа БПА

Система безынерционного отопления (СБО)

Авторский вариант безынерционной системы отопления и горячего водоснабжения помещения с регулируемым аккумулятором тепла (знаменитая «Андреевка»). Предназначена для использования в частных домах, дачных и хозяйственных постройках. Позволяет существенно экономить на топливе за счет аккумулятора тепла. Основные материалы: листовая сталь 4мм; трубы; стандартные изделия: конвекторы, трубопроводная арматура.

Фрагмент сборочного чертежа СБО

Автономный мини-обогреватель (АМО)

Пара консервных банок, несколько трубок, парафин и у Вас обогреватель, работающий без дозаправки 8-10 часов и помещающийся за пазухой.

Фрагмент сборочного чертежа АМО

ВНИМАНИЕ . У Вас есть возможность приобрести чертежи и инструкцию, благодаря которым, Вы сможете самостоятельно сделать печки и устройства для отопления жилых и нежилых помещений целыми 9-ью способами. За всеми подробностями заходите на сайт www.tehnobiznes.ru, в раздел – “Печки и устройства для отопления”.

Колонки из огнетушителя

Старым и не нужным вещам можно иногда найти самое необычное применение, и они еще смогут вам послужить. Вот как например такие оригинальные колонки можно сделать из пары старых огнетушителей. Конечно они подойдут не для любого интерьера, но получилось очень интересно.

Старые огнетушители необходимо разобрать и снять старую краску и ржавчину.

Подбираем, под дизайн будущих колонок, динамики. И вырезаем в огнетушителях отверстия под эти динамики.

Внутри все нужно обклееть приличным слоем звукоизоляции, что бы предотвратить эффект китайских дребезжалок.

Затем изготавливаем крепления для динамиков. Все тщательно шпаклюем, автомобильной шпаклевкой, и затираем.

Покрываем слоем грунтовки и окрашиваем в яркий красный цвет. Для этих целей вполне подойдет краска в аэрозольных баллончиках.

Краска в баллончиках, очень быстро сохнет. Поэтому сборку колонок можно осуществить уже через час после покраски.

Если Вам нравится эта рассылка, не забудьте отослать этот выпуск Вашим друзьям и посоветовать им подписаться.

Обязательно пишите, что Вам нравится или не нравится в рассылке, что бы Вы хотели увидеть. Присылайте любые вопросы, критику и пожелания.

Ссылка на основную публикацию
