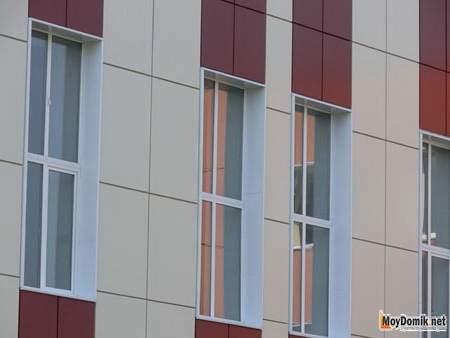

Металлические фасадные кассеты – что это такое

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

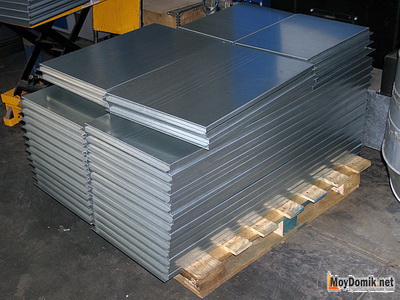

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Кассетный фасад – характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

отличное качество
оптимальный размерный ряд
разнообразие крепежных деталей
постоянство параметров каждой кассеты
возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных условиях с применением высоких технологий (по принципу закрытого цикла) и импортного современного оборудования. Если в двух словах, то производство представляет собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате получаются профилированные коробочные формы. Контроль качества происходит после каждой операции.

Монтаж фасадных кассет – технология крепежа

На практике доказано, что фасад из металлокассет отличается целостностью комплектующих частей и предполагает прекрасную облицовку поверхности всего здания. Разнообразны и детали крепежа – от костылей, уголков и откосов до наличников, нащельников и профилей. Благодаря такому арсеналу крепежного материала получается замечательный конечный результат.

Монтаж фасадных кассет осуществляется двумя способами. Первый – это видимый крепеж, подразумевающий крепление элементов с отогнутыми боковыми поверхностями, в которых имеются отверстия. Они присоединяются к панели при помощи шляпного профиля саморезов. Это более простой способ. И второй антивандальный – это скрытый крепеж, для которого используются кассеты модернизированной конструкции (как правило, используют для наружной облицовки фасада дома).

Фасадные кассеты – бесшовный скрытый крепеж

Принцип бесшовного скрытого крепежа заключается в том, что наружная поверхность отогнута вверху металлокассеты и имеет специальную кромку, предназначенную для сцепки с ниже идущей фасадной кассетой.

Первый ряд берет начало с левого нижнего угла посредством зацепления низа каждой кассеты за первоначальную рейку. Крепление происходит через край верхних отверстий. Последующие ряды прикрепляются низом к верху ряда, стоящего перед ним и т.п. Таким образом, при помощи этого набора элементов выполняется скрытый монтаж различных поверхностей.

Фасадные металлокассеты представляют собой вентилируемое навесное сооружение, имеющее слои крепежных профилей, расположенных горизонтально, которые кронштейнами устанавливаются на основной стене.

Изоляция, содержащая минеральную вату, служит прослойкой между ними. Минвату покрывает слой мембраны, предохраняющей от проникновения влаги и ветров. Этот «бутерброд» закрепляет тарельчатый дюбель.

К профилю Г-образной формы прикрепляется шляпный профиль, высота которого образует расстояние, обеспечивающее вентиляцию внутри кассеты.

Монтаж фасадных кассет

Что такое металлокассеты для фасада?

Содержание

Что такое фасадная кассета?

Кассетная панель или металлокассета – фасадная конструкция для облицовки зданий. Она представляет собой гнутый по бокам металлический лист.

Панели делят на 3 вида, но производят их по одному принципу. Процесс производства проходит в несколько этапов:

Металлические листы отмеряют и режут на фиксированные размеры, для придания итоговой формы изделию;
С помощью угловысечного станка загибают и формируют углы;
В детали просверливают отверстия под крепления;
С помощью гибочного станка придают итоговую конфигурацию.

За точность выполнения металлокассет отвечает компьютер. Все этапы выполняются на автомате.

Это позволяет делать действительно качественный материал! К слову, форма материала может быть разной. Заводы изготовители, как правило, выполняют заказы по техническому заданию.

Вернемся к видам панелей. Их классификация зависит от материала, из которого они сделаны.

Фасадные кассеты из оцинкованной стали. Они отличаются твердостью, прочностью и привлекательной ценой. Еще один плюс – отсутствие ограничения цветового решения.
Композитные материалы уступают в прочности оцинкованным панелям, но выигрывают своим легким весом. В зависимости от вида сплава, можно судить о износостойкости. Так же от сплава зависят характеристики жесткости и прочности. Поэтому советуем Вас с умом подходить к выбору этого вида.
Кассеты из алюминия соединяют в себе прочность и легкость. Алюминиевые панели намного больше размером. Это в несколько раз ускоряет монтаж фасада. Но стоимость выше в сравнении с предыдущими материалами.

Достоинства

Металлокассеты зарекомендовали себя с самой лучшей стороны.

Почему это лучший вариант облицовочного материала?

Металлические панели имеют преимущества:

Она достигается благодаря использованию устойчивых к ржавлению металлов – алюминия или оцинкованной стали. Это означает то, что металлокассеты могут прослужить свыше 15-20 лет!

Более того, такие материалы устойчивы к действию различных осадков, солнечным лучам – (металлокассеты не выгорают на солнце).

Благодаря их простой конструкции, креплению при помощи кронштейнов и направляющих, панели можно использовать в качестве облицовки практически для любого вида здания.

Более того, такие изделия крепятся двумя легкими способами – скрытый (принцип «лестницы») или открытый (в таком случае визуально видны крепежные винты).

Приятный внешний вид.

Металлокассеты могут окрашиваться в любой цвет. Можно заказать индивидуальный дизайн любой сложности. Это позволит сделать индивидуальный фасад под Ваши предпочтения.

Такой материал – огнеустойчив, достаточно крепкий. При этом всем, он обладает экологической безопасностью – не выделяет вредных токсинов и веществ.

Способы крепления

Металлокассеты так же делятся на 2 вида по способу монтажа

Открытого крепления. Отличительные особенности – все отогнутые, просверленные под крепеж края. Панели крепятся на подсистему внахлест с помощью саморезов. Плюс такого крепления – легкость ремонта в будущем.
Закрытого крепления. В отличии от кассет открытого крепления скрытый крепеж подразумевает один верхний отгиб с перфорацией, для крепления к подсистеме и замок для соединения с верхней панелью. Нижний край тоже подразумевает замок и защелкивается с нижней панелью. Итоговая конструкция выглядит как одна единная система. нигде не видно крепежа. Но есть минус – сложность ремонта.

Чтобы сделать выбор в пользу вида крепления:

1. определиться с формой панелей.

2. необходимо провести экспертизу на техническую возможность монтажа.

Этапы сборки

Из металлокассет монтируется отличный вентилируемый фасад. Монтаж подразумевает следующие этапы:

Фасад размечается для монтажа обрешетки. Разметка производится с низа здания.
Производится монтаж кронштейнов. Количество кронштейнов зависит от размера металлокассет. Запрещается крепление на швы стен – это может привести к обрушению.
Выполняется монтаж реек обрешетки.
Между реек прокладывается утеплитель (если того требует ТЗ). Крепится с помощью телескопического крепежа.
При наличии утеплителя так же обязателен монтаж гидроизоляционной мембраны.

Следующие этапы зависят от вида крепежа металлических кассет:

Закрытое крепление:

Сборка начинается с низу здания где монтируется стартовая рейка.
С левого угла начинается монтаж панелей. Нижний замок цепляется за стартовую рейку, а верхний крепится к обрешетке саморезами. По такому же принципу продолжается монтаж всего фасада.

Открытое крепление:

Монтаж начинается с низа здания с левого угла.
Кассеты прикручиваются к обрешетке сквозь перфорированные отверстия.

Видео

Мы подобрали для Вас несколько видео по тематике

Сложно говорить какой вид легче и лучше. В данной статья мы уже не раз говорили о том, что необходимо провести осмотр внешних стен здания для того, чтобы правильно составить техническое задание и, соответственно, сделать фасад на 5+. Компания ООО «СтройФасад» поможет Вам смонтировать фасад из металлокассет быстро и качественно. Звоните нам +7(495)191-14-93!

Понравилась наша статья? Оставьте Ваш e-mail и мы пришлем Вам еще!

Фасадные кассеты: сфера применения и особенности облицовки

Среди множества видов облицовок для навесных вент.фасадов стальные фасадные кассеты (или панели) занимают особое место. В Европе с использованием кассет строится порядка 80% промышленных зданий. Применяются они и на других объектах: жилых, административных и коммерческих. Выпускаемые Компанией Металл Профиль фасадные кассеты Puzzleton отличаются безупречной геометрией, которая сохраняется в течение всего срока эксплуатации фасада.

Что такое фасадная кассета?

Каждый элемент этой фасадной облицовки представляет собой загнутую по бокам завершенную металлическую конструкцию. Они изготавливаются на автоматической линии, процесс представляет собой вырубку из листовой стали с полимерным покрытием и последующую штамповку металла. Самые популярные – прямоугольные и квадратные кассеты, однако их форма может быть любой: трапециевидной, треугольной и любой сложной формы. Для придания фасадам эстетичного и завершенного вида используются различные элементы 3D-конфигурации, например, вертикальные и горизонтальные угловые кассеты.

Разнообразные формы и размеры материала позволяют формировать навесные фасады на объектах любых архитектурных форм. Облицовка кассетами придает зданиям эффектный и выразительный внешний вид. Фасад имеет привлекательную ячеистую структуру, подчеркнутую рустом между кассетами, что создает эффект визуального объема.

Благодаря модульной структуре, кассетный фасад поможет реализовать любую современную архитектурную идею, создать фасад любого цвета. Компания «Металл Профиль» выпускает кассеты любых оттенков из палитры RAL, а также оттенков металлик. Яркие, необычные фасады делают неповторимыми и выразительными здания даже самых простых форм и способны превратить типовую городскую застройку в уникальную. Это открывает широкие возможности для реализации новых идей и для реновации существующей застройки.

Фасадные кассеты Puzzleton выпускаются в модификации со скрытой и открытой (Puzzleton Z) системой крепления. Скрытый крепеж, реализуемый посредством зацепа верхней кассеты за нижнюю, обеспечивает идеальную гладкость поверхности. Стандартные кассеты имеют один фиксированный размер по высоте (H) или ширине (W), где второй соответствующий размер может быть в диапазоне от 470 до 1500 мм. При необходимости их можно подрезать в процессе монтажа при помощи специальных электроножниц. Места срезов после подрезки эстетично скрываются кассетными планками. Стандартная глубина кассеты составляет 25 мм, величина руста может варьироваться в пределах от 5 до 30 мм. В несущем каркасе применяется вертикальный шляпный профиль, который может закрываться декоративной полосой любого оттенка. Это обеспечивает фасаду целостный вид.

Кассеты с открытой системой крепления монтируются на несущую подсистему фасада открытым способом, с помощью метизов. Они подбираются либо в цвет облицовки, либо на контрасте с ней. Конструкция адаптирована для максимально простого и оперативного монтажа, а фланцы кассет отогнуты для крепления саморезами с шестигранной головкой.

Стандартная, разработанная производителем размерная сетка Puzzleton и Puzzleton Z способна удовлетворить практически любые потребности, но если заказ совсем необычный, то Компания Металл Профиль изготовит фасадные кассеты любого нестандартного размера.

Материалом для производства кассет Puzzleton служит горячеоцинкованная холоднокатаная сталь толщиной 0,7 или 1,2 мм, с цинковым покрытием и полимерным покрытием нескольких типов: PURMAN, Colorcoat Prisma, PVDF Matt или полиэстер.

Некоторые архитекторы с недоверием относятся к фасадным кассетам, поскольку опасаются проявления так называемого «эффекта линзы» – прогиба панелей, из-за которого фасад теряет свою эстетическую привлекательность и приобретает неряшливый вид. Такая проблема действительно существовала, и до сих пор этим недостатком страдают фасадные системы, произведенные на устаревшем оборудовании и из некачественной стали.

Однако кассеты Puzzleton полностью лишены этого дефекта. Их характерной особенностью стала идеально выверенная геометрия, благодаря которой фасад превращается в систему со стабильными в течение всего срока эксплуатации параметрами. Достичь такого результата удалось благодаря использованию самого современного оборудования и передовых технологий обработки металла, а также благодаря его высокому качеству. Даже при увеличенном размере и минимальной толщине стального листа кассеты Puzzleton лишены эффекта линзы, обладают идеальной плоскостью и стабильной геометрией. Не деформируются они и в процессе эксплуатации.

Облицовка фасадными кассетами

Сборка фасадной облицовки начинается с крепления фасонных изделий – окрашенных декоративных планок – на вертикальные шляпные профили несущей подсистемы. Одновременно по нижней кромке фасада крепятся отливы.

Перед началом монтажа собственно кассет необходимо удалить защитную пленку с их боковых сторон. Установка кассет Puzzleton со скрытым креплением производится снизу вверх. Нижняя часть панелей защелкивается за начальную планку, верхняя фиксируется оцинкованными саморезами к вертикальным несущим профилям. Второй и последующие ряды кассет защелкиваются нижней частью за верхнюю предыдущего ряда. Для соблюдения одинаковой ширины вертикального руста следует использовать шаблон.

Облицовка фасадными кассетами Puzzleton Z с открытым крепежом выполняется снизу вверх и слева направо. Панели крепятся к вертикальным несущим профилям саморезами с цветной головкой.

По завершении облицовки фасадными кассетами, защитная пленка снимается с фронтальной поверхности элементов.

Фасадные кассеты – современный, технологичный и эстетичный вид облицовки для навесных вентилируемых фасадов зданий любого типа, в том числе сложной архитектуры. Благодаря своим преимуществам они позволяют реализовать практически любую визуальную концепцию. Современные кассеты, такие, как Puzzleton, лишены эффекта линзы и отличаются идеальной геометрией, сохраняющейся на протяжении всего срока эксплуатации.

Металлические фасадные кассеты

Тема сегодняшнего нашего разговора – металлические фасадные кассеты. Последствием нашей сегодняшней статьи будет знакомство с данным видом строительного материала и ответ на вопрос, что же это такое. Итак, в данное время громадную популярность приобрели фасадные кассеты, которые являются одним из разновидностей вентилируемых облицовок. Данный вид строительного материала используется при оформлении фасадов различных здании. Такой вид материала имеет еще одно название – это металлокасеты. Они представлены прямоугольными или квадратными конструкциями с завернутыми краями изготовленные из листовой стали и имеют вид тонкой коробки. Такие кассеты нашли большое применение при оформлении различных фасадов. Они созданы из специальной оцинкованной стали, широко применяются при монтаже различных навесных конструкций, которые могут предназначаться для различных типов строительных объектов. Такие кассеты крепятся к фасаду любого здания с помощью специальных заклепок или саморезов.

А теперь поговорим об общих характеристиках такого вида материала, ведь использования фасадных кассет при монтаже зданий являются востребованными. Благодаря доступности параметров такого материала данный вид имеет широкий спектр применения. Давайте знакомится с основными характеристиками:

oКассетный фасад является качественным строительным материалом

oРазмерный ряд такого вида материала оптимально подходит для всех видов строительства

oОн богат наличием разнообразных видов креплений

oКаждая кассета имеет набор постоянных параметровoФасадные кассеты – это тот вид материала, который возможно использовать для любого вида наружных и внутренних работ

Этот вид материала является новинкой на строительном рынке, поэтому он имеет значительную цену. Но не смотря на дороговизну, этот вид облицовки все же пользуется популярностью у строителей. В результате реставрационных работ с использованием таких покрытий, любое здание приобретает замечательный вид, он обновляет внешний вид старых помещений и придает им презентабельности. Так как все фасадные кассеты не нуждаются в точных технических расчетах, наличие данного качества разрешает проводить любые монтажные работы эффективно без подгонки при работе со старыми стенами, которые имеют различные неровности или иногда большие дефекты. Они имеют различный спектр цветовой палитры, изготавливаются из специальных полимерных материалов. Это качество позволяет создавать различные дизайнерские проекты, не опасаясь получить провальный вариант при их использовании. Еще одним положительным свойством обладает данный вид этого строительного материала – защита от негативных факторов погодных условий и защитная реакция от коррозии. Все фасадные кассеты изготавливаются в производстве. При их изготовлении применяются достаточно высокие технологии (принцип закрытого цикла), а так же изготовления такого материала происходит на высокотехнологическом импортном оборудовании. Само производство таких фасадных кассет имеет вид штамповки стальных листов толщиной 0,5 – 1,5 мм. В конечном результате мы получаем профилированные коробочные формы. Изготовленные материалы проходят знак качества после каждой последующей операции.

Монтаж фасадных кассет – технология крепежа.

Практика облицовки поверхности зданий фасадными кассетами показывает, что данный материал чрезвычайно легок и удобен в монтаже. Во-первых, каждая кассета имеет крепежные отверстия. Во-вторых, крепежные детали весьма разнообразны по ассортименту (заклепки, саморезы, костыли, нащельники, профиля) и по цветовой гамме. И в-третьих, возможна замена отдельных частей облицовки в случае необходимости, что позволяет сэкономить средства на ремонте. Все эти составляющие – весомый аргумент в пользу фасадных кассет.

От того, какую форму имеют эти кассеты, бытует два способа их монтажа:

видимый крепеж;
бесшовный скрытый крепеж.

А теперь расскажем подробнее о каждом из них.

Видимый крепеж – очень быстрый и экономически оправданный способ, применяемый в кассетах, которые имеют отогнутые боковые плоскости с отверстиями для саморезов. Прикрепляются они к металлическому профилю.

Скрытый крепеж – это бесшовное соединение кассет при помощи специальной кромки, расположенной в верхней части облицовочного элемента и служащей для сцепления с фасадной кассетой, расположенной ниже. Принцип такого крепежа схож с детским конструктором (все гениальное просто!), благодаря ему швы становятся абсолютно невидимыми. А это в свою очередь создает видимость сплошного полотна.

Преимущества скрытого крепежа:

безупречный внешний вид поверхности;
качественная вентиляция и звукоизоляция стены;
длительный срок эксплуатации.

Бесшовный скрытый крепеж производится в несколько этапов:

Выполняется монтаж несущего каркаса, который состоит из горизонтальных металлических профилей;
Производится укладывание утеплителя, гидроизоляционного и теплоизоляционного материалов. . Внимание: не забудьте все эти слои закрепить пластиковым дюбелем с широкой шляпкой.
Осуществляется крепление Г-образного профиля к горизонтальному металлическому профилю на поверхности.
Производится непосредственно сборка кассетных панелей с нижнего левого края.

Металлические фасадные кассеты – что это такое

В последнее время большую популярность, как разновидность вентилируемых
облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще
называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические
конструкции из листовой стали с загнутыми по бокам краями в форме тонкой
коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из
листовой оцинкованной стали, кассетные фасады находят широкое применение при
монтаже навесных конструкций, предназначенных для различных типов сооружений.

Кассетный фасад — характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

отличное качество
оптимальный размерный ряд
разнообразие крепежных деталей
постоянство параметров каждой кассеты
возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

К преимуществам фасадной облицовки можно отнести и высокую
антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных
условиях с применением высоких технологий (по принципу закрытого цикла) и импортного
современного оборудования. Если в двух словах, то производство представляет
собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате
получаются профилированные коробочные формы. Контроль качества происходит после
каждой операции.

Монтаж фасадных кассет — технология крепежа

На практике доказано, что фасад из металлокассет отличается
целостностью комплектующих частей и предполагает прекрасную облицовку
поверхности всего здания. Разнообразны и детали крепежа – от костылей, уголков и
откосов до наличников, нащельников и профилей. Благодаря такому арсеналу
крепежного материала получается замечательный конечный результат.

Монтаж фасадных кассет осуществляется двумя способами.
Первый – это видимый крепеж, подразумевающий крепление элементов с отогнутыми боковыми
поверхностями, в которых имеются отверстия. Они присоединяются к панели при
помощи шляпного профиля саморезов. Это более простой способ. И второй
антивандальный – это скрытый крепеж, для которого используются кассеты модернизированной
конструкции (как правило, используют для наружной облицовки фасада дома).

Фасадные кассеты – бесшовный скрытый крепеж

Принцип бесшовного скрытого крепежа заключается в том, что
наружная поверхность отогнута вверху металлокассеты и имеет специальную кромку,
предназначенную для сцепки с ниже идущей фасадной кассетой.

Первый ряд берет начало с левого нижнего угла посредством
зацепления низа каждой кассеты за первоначальную рейку. Крепление происходит
через край верхних отверстий. Последующие ряды прикрепляются низом к верху
ряда, стоящего перед ним и т.п. Таким образом, при помощи этого набора
элементов выполняется скрытый монтаж различных поверхностей.

Фасадные металлокассеты представляют собой вентилируемое
навесное сооружение, имеющее слои крепежных профилей, расположенных
горизонтально, которые кронштейнами устанавливаются на основной стене.

Изоляция, содержащая минеральную вату, служит прослойкой
между ними. Минвату покрывает слой мембраны, предохраняющей от проникновения
влаги и ветров. Этот «бутерброд» закрепляет тарельчатый дюбель.

К профилю Г-образной формы прикрепляется шляпный профиль,
высота которого образует расстояние, обеспечивающее вентиляцию внутри кассеты.

Инструкция по монтажу фасадных кассет

1. Общее описание

Кассеты фасадные – металлические объемные профили, предназначенные для наружной облицовки стен. Кассеты изготавливаются из тонколистового материала – оцинкованной стали с полимерным покрытием “Полиэстер” или порошковым покрытием “ИНСИ”. Толщина металла от 0,7 мм до 1,5 мм. Фасадные кассеты являются вариантом облицовки в фасадной системе “ИНСИ”. Фасадная система “ИНСИ” сертифицирована, получено Техническое свидетельство.

2. Размеры и типы фасадных кассет

Кассеты КФ-1: винты крепления остаются видимыми и располагаются в вертикальном шве между кассетами. В системе КФ-1 загнутые наружу края кассет образуют дно шва, тогда как в системе КФ-2 и КФ-3 шов между кассетами образуется вертикальным профилем несущей подсистемы, на который эти кассеты и крепятся. Максимальные и минимальные фасадные кассеты “ИНСИ” могут быть изготовлены следующих размеров: (рис.1, 2)

Размеры фасадных кассет “ИНСИ” и допуски на их изготовление указаны в СТО 42481025 005-2006. Размеры В и L определяют габариты кассет, Lp и Bp определяют монтажные размеры для кассет, В1 и L1 – размеры выступающей части кассет КФ1. Самые экономичные по стоимости кассеты такие, когда хотя бы одна из сторон имеет размеры:

для КФ2: 550 мм или 1175 мм по высоте, 555 мм или 1180 мм по ширине
для КФ1: 572 мм или 1197 мм по высоте и ширине
для КФ3: 580 мм по высоте или по ширине

Такие кассеты можно назвать “экономичными”.

3. Порядок работы с фасадными кассетами

Проектной организацией разрабатывается проект на конкретный фасад по альбому технических решений ТРСФИ 1-2006 с учётом требований ТС и составляется ведомость материалов. На основании проекта и ведомости материалов специалисты “ИНСИ” разрабатывают схему монтажа, спецификацию выравнивающей системы кассет, комплектующих элементов. После изготовления заказа, монтажная организация, имеющая опыт работы с облицовкой фасадов и ознакомленная с фасадной системой “ИНСИ”, приступает к монтажу кассет.

В случае, когда заказчиком вьютупает частное лицо, порядок работ будет следующим:

шаг 1 – расчет фасадных кассет. Расчет фасадных кассет производится на основании технического задания, составляемого заказчиком. Результатом расчета является схема монтажа кассет и выравнивающей системы, которая учитывает направление монтажа (как правило, слева направо и снизу вверх) с указанием типа, размеров, количества кассет, занесённых в спецификацию;

шаг 2 – изготовление фасадных кассет;

шагЗ – монтаж выравнивающей системы под фасадные кассеты;

шаг 4 – монтаж фасадных кассет.

Облицовка фасадными кассетами “ИНСИ” может проводиться с дополнительным утеплением стен по принципу “вентилируемого фасада” и устройством ветрозащиты. Вентиляция конструкции происходит за счет зазоров между кассетой и утеплителем.

4. Расчет фасадных кассет

Заказчику необходимо заполнить бланк технического задания на расчёт фасада, предоставить чертежи фасадов с добавлением размеров простенков, окон и всех необходимых отметок. Одновременно определяется конструкция выравнивающей системы под кассеты.

Схемы монтажа кассет, разработанные специалистами “ИНСИ”, учитывают особенности здания. За счет оптимального расположения и применения “экономичных” кассет монтажные схемы позволяют экономить средства заказчика, уменьшают процент подгонки и резки материала при монтаже.

5. Выравнивающая система для фасадных кассет

При расчёте несущей конструкции выравнивающей системы и выборе способа её крепления учитывается ветровая нагрузка, высота здания, материал стены, утеплителя и размеры кассет Выравнивающая система для фасадных кассет может быть выполнена двумя способами.

Одноуровневая выравнивающая система выполняется из вертикальных профилей ПП 60×27 (0,7 мм и 1,0 мм), закрепленных на кронштейнах КВП-200 . 250. Направляющие профили устанавливаются в соответствии со схемой раскладки кассет в местах вертикальных швов. Шаг направляющих соответствует размеру кассет при длине кассеты до 800 мм (рис. 4а). При использовании кассет большей длины устанавливаются дополнительные направляющие с шагом не более 600 мм. Преимуществом подобной системы является уменьшенный расход материала для выравнивающей системы, недостатком – повышенная трудоёмкость при монтаже элементов выравнивающей системы.

5.1. Одноуровневая выравнивающая система (рис.4)

Примечание: шаг направляющих и шаг крепления кронштейнов определяется расчетом.

В случае применения данной системы при облицовке кассетами КФ-2 и КФ-3 используется п-образный профиль, окрашенный в цвет кассет или декоративная полоса, окрашенная в цвет кассет.

5.2. Двухуровневая выравнивающая система

Примечание: шаг направляюш, их и шаг крепления кронштейнов определяется расчётом.

Двухуровневая выравнивающая система выполняется из вертикальных и горизонтальных профилей ПП 60×27 (0,7 мм, 1,0 мм), закрепленных на кронштейнах КВП-200. 250, по которым монтируется шляпный профиль. Вертикальные профили ПП 60×27 (0,7 мм, 1,0 мм) устанавливаются с шагом 600-800 мм, в одной плоскости с ними закрепляются горизонтальнью профили ПП 60×27 (0,7 мм, 1,0 мм) с шагом до 800 мм.

По образовавшейся таким образом плоскости закрепляется шляпный профиль 20×75 (0,7) мм в местах вертикальных швов с шагом, соответствующим размеру кассет. При длине кассет более 800 мм устанавливается дополнительный профиль с шагом не превышающим 600мм.

Преимуществом подобной системы является уменьшенная трудоёмкость при монтаже элементов выравнивающей системы; недостатком – повышенный расход материала, необходимого для монтажа элементов выравнивающей системы.

В случае использования подобной выравнивающей системы при применении фасадных кассет КФ-2 или КФ-3 , шляпный профиль, образующий дно вертикального шва, окрашивается в цвет кассет.

При необходимости дополнительного наружного утепления здания после монтажа кронштейнов устанавливается теплоизоляционный материал. Плиты утеплителя прикрепляют к стене дюбелями, одновременно устанавливая ветрозащитный паропроницаемый материал (типа Тайвек, Ютавек). Монтируют п-образный профиль, оставляя необходимый зазор (40-100 мм) для вентиляции.

При применении кассет для облицовки зданий высотой более 10 метров необходима разработка проекта, в котором будет произведён расчёт выравнивающей системы.

6. Монтаж фасадных кассет

Монтаж Фасадных Кассет осуществляется следующим образом:

Выверяется ровность основания с помощью отвеса, лазерного измерения или теодолита. Монтируются начальные планки или отлив верхний, угловые и оконные элементы, устанавливаемые на вертикальных направляющих выравнивающей системы. Положение этих элементов проверяются с помощью уровня. Между цоколем и нижним рядом кассет должен оставаться достаточный воздушный зазор (не менее 40 мм).
Производится крепление фасадных кассет в направлении слева направо и снизу вверх. В левом нижнем углу кассетного поля закрепляется отлив верхний (для кассет КФ-1) или начальная планка (для кассет КФ-2). Проверяется ровность расположения первого ряда кассет. Последующие кассеты монтируются снизу вверх до верхнего края фасада.

Установка фасадных кассет удобна тем, что компенсация возможных расхождений в размерах при выравнивании плоскости фасада осуществляется:

за счёт варьирования расстояний между кассетами;
за счёт комплектующих элементов (откосные углы, наружные и внутренние уголки).

Защитная плёнка с кассет в зоне стыков кассет и монтажных узлов удаляется перед монтажом, а с выступающей лицевой стороны – только по окончании монтажных работ во время демонтажа строительных лесов.

6.1. Ососбенности монтажа кассет КФ-1

Для защиты цоколя от попадания воды перед отделкой фасада кассетами КФ-1 к вертикальным направляющим крепится отлив верхний. Кассета прикрепляется к находящимся на стене вертикальным и горизонтальным направляющим самосверлящими болтами 4,8×20 с уплотнительной прокладкой, окрашенными в цвет фасадных кассет.

Боковые края кассет КФ1 при монтаже накладываются друг на друга, отверстия при этом совмещаются и в них производится крепление. При монтаже кассет КФ1 необходимо располагать центр овального отверстия для крепления по середине вертикального профиля несущей подсистемы. Таким образом, расстояние между центрами отверстий, размер Lp, является размером шага вертикальных направляющих. Овальные отверстия позволяют изменять ширину вертикального шва между кассетами от 28 мм до 32 мм. Горизонтальный шов между кассетами КФ1 образуется при стыковке боковых краев верхней и нижней кассет и составляет 25 мм.

6.2. Особенности монтажа кассет КФ-2

Для крепления нижних краев кассеты первого (нижнего) ряда применяется начальная планка ПН. В районе вертикального шва крепёжная часть планки подрезается и отгибается вверх.

Дном вертикального шва между кассетами является направляющая, которая должна иметь тот же цвет, что и кассета. Для этого необходимо применить полосу окрашенного металла, закреплённого к вертикальной направляющей в месте стыка кассет или применить профиль, окрашенный в цвет кассет.

Максимальная ширина вертикального шва при монтаже на профиль ПП 60×27 составляет 20мм. При монтаже на шляпный профиль НПШ20 максимальная ширина вертикального шва составляет 35 мм. Монтажный размер Lp для кассет КФ2, не является размером шага вертикальных направляющих. Горизонтальный шов между кассетами КФ2 образуется от края выступающей части до верхнего края следующей кассеты и составляет 20 мм.

6.3. Особенности монтажа кассет КФ-3

Для закрепления нижнего края кассет первого ряда, применяется начальный элемент ПН для КФ3 Он устанавливается по уровню и закрепляется к несущим профилям на самосверлящие винты в верхней части. В районе вертикального шва крепёжная часть планки подрезается и отгибается вверх. Кассета прикрепляется к вертикальным и горизонтальным направляющим самосверлящими винтами 4,8×20 с уплотнительной прокладкой из ЭПДМ резины диаметром не более De=14мм. Устанавливать винты в крепёжные отверстия строго перпендикулярно лицевой плоскости кассеты и при креплении не перетягивать.

Горизонтальный шов между кассетами КФ-3 образуется конструктивно (от края выступающей части до нижнего края следующей кассеты) и составляет 5 мм. Вертикальный шов между кассетами формируется произвольно исходя из архитектурного решения. Размер шва назначается: от 5 до 20 мм при монтаже на профиль ПП 60×27; и от 5 до 35 мм при монтаже на шляпный профиль НПШ20. Для обеспечения равномерности шва при монтаже рекомендуется использовать калиброванный разделитель требуемого размера.

Монтажный размер Lp для кассет КФ-3, не является размером шага вертикальных направляющих.

6.4. Указания по хранению и применению

Резка фасадных кассет при монтаже абразивным и газопламенным инструментом, создающим искры, не допускается.

Максимальный срок хранения фасадных кассет и комплектующих изделий к ним с полимерным покрытием в заводской упаковке у заказчика не должна превышать 45 дней с момента отгрузки изготовителем. Не разрешается крепление к облицовке из фасадных кассет дополнительных навесных элементов (вывесок, защитных козырьков, антенн).

Хранение изделий в защитной полиэтиленовой пленке должно быть без воздействия прямых солнечных лучей, так как это может вызвать изменение свойств клея и затруднить дальнейшее удаление пленки. Сразу после монтажа изделий, защитная пленка должна быть удалена. Срок нахождения изделий в защитной полиэтиленовой пленке не должен превышать 60 дней.

Не следует допускать возможность попадания воды с крыши здания на фасадные кассеты, для чего надо содержать желоба и водостоки в рабочем состоянии.

К обшивке из фасадных кассет разрешается крепление только элементов водосточной системы (держатели труб). Крепление дополнительных навесных элементов должно производиться к собственной несущей системе, не связанной с фасадной.
