Деревянные полы на лагах – один из наиболее старых методов обустройства полов и единственно используемый в северных районах нашей страны. Современные материалы лишь усовершенствовали старинные технологии, за счет чего существенно расширились сферы применения и улучшились эксплуатационные показатели. Перед тем как перейти непосредственно к рассмотрению различных вариантов, следует немного ознакомиться с инженерными требованиями по расчетам.
Устройство деревянного пола на лагах
Причины популярности лаговых конструкций
Технические характеристики лаг и требования по их установке
Лаги отличают от балок меньшими размерами и мобильностью. Если балки после монтажа нельзя перемещать, ремонт очень долгий и трудозатратный, то лаги являются мобильным архитектурным элементом. Их намного легче монтировать, в случае необходимости ремонт производится быстрее.
Расстояние между лагами
Оптимальные пропорции сечения
Перед тем как приступать к строительству пола, нужно изучить требования нормативных документов к размерам лаг и расстоянию между ними с учетом толщины половых досок.
Таблица сечения лаг при шаге 70 см
Расстояние между опорами лаг | Линейные размеры лаг |
---|---|
200 см | 110×660 мм |
300 см | 150×80 мм |
400 см | 180×100 мм |
500 см | 200×150 мм |
600 см | 220×180 мм |
Таблица расстояния между лагами в зависимости от толщины доски
Толщина половой доски из сосны, мм | Расстояние между смежными лагами, см |
---|---|
20 | 30 |
25 | 40 |
30 | 50 |
35 | 60 |
40 | 70 |
45 | 80 |
Для того чтобы научиться самостоятельно делать расчеты на основании таблиц, полезно будет рассмотреть простейший пример. Исходные данные: длина помещения 10 м, возьмем половую доску толщиной 30 мм.
Согласно таблице, при такой толщине доски удаление между лагами составляет 50 см, при дине помещения в 10 м понадобится 20 лаг. Удаление лаг от стен не может превышать 30 см. Значит, что нам придется увеличить их количество на одну штуку, расстояние между остальными уменьшится до 45 сантиметров.
Важное замечание. Во время расчетов все округления нужно делать только в меньшую сторону, таким образом создается дополнительный запас прочности.
Не нужно вычислять размеры и расстояния с точностью до миллиметра, никто таким замерами не занимается. Кстати, при строительстве абсолютное большинство архитектурных элементов и конструкций измеряется в сантиметрах, самая большая точность – полсантиметра. Миллиметры во время измерений почти не используются.
В качестве лаг может использоваться деревянный брус прямоугольного сечения
Варианты оснований для пола
Такие виды полов можно ставить по деревянному и бетонному основанию или по земле. Каждый вариант имеет свои технологические особенности, которые нужно обязательно иметь в виду во время производства работ. Что касается конкретного назначения помещений, то с учетом этого параметра подбирается основание пола и его эксплуатационные характеристики. Сама технология устройства почти не изменяется. Есть, конечно, варианты теплых и холодных полов, но и эти особенности имеют общий алгоритм строительства.
Устройство деревянного пола на лагах по деревянным основаниям
Такие полы могут делаться как в деревянных, так и в кирпичных строениях, могут иметь несколько разновидностей. Продумать особенности половых покрытий нужно еще на стадии проектирования здания. Учитывается не только назначение каждого помещения и его размеры, но и климатическая зона проживания, требования к микроклимату и финансовые возможности застройщика. Ниже даны пошаговые рекомендации строительства такого вида полов.
Укладка деревянного пола на лаги в деревянном доме
Деревянный пол – фото
В зависимости от конкретных условий алгоритм можно несколько изменять, но все главные строительные операции обязательны к выполнению. Основанием могут служить влагостойкие плиты ОСП или листы клееной фанеры. Конструкция половых покрытий предусматривает возможность укладки утеплителей, допускается использование рулонной и прессованной стекловаты или пенопласта. Если есть утеплители, то обязательно следует положить гидро- и пароизоляцию.
Шаг 1. Снимите размеры помещения и рассчитайте количество лаг с учетом вышеизложенных рекомендаций. Подготовьте материалы и инструменты, сделайте разметку. Работы выполняйте не спеша, ошибки, допущенные на этой стадии, имеют крайне негативные последствия. Их устранение отнимет много времени.
Шаг 2. Начинайте устанавливать лаги с крайних пристенных. Если в помещении есть черные полы, то лаги можно фиксировать прямо к ним. Для облегчения работ лучше использовать металлические угольники с перфорацией, такие элементы значительно ускоряют работы и повышают устойчивость лаг. По метке на стене с учетом толщины половых досок выставьте один конец лаги, зафиксируйте его положение.
Установка лаг пола
Практический совет. Во время установки крайних лаг не фиксируйте их сразу, вначале саморезы следует только наживлять. Это даст возможность выполнять окончательные точные регулировки.
Такие же действия сделайте и у второго конца лаги, постоянно контролируйте его положение по уровню. Кода лага легла нормально, можно концы прочно закрепить и приступить к установке промежуточных креплений. Расстояние между ними зависит от толщины досок, которые используются под лаги, оно примерно 70 сантиметров.
Шаг 3. Между крайними лагами нужно натянуть веревки, по этой линии выставляйте все оставшиеся лаги. Постоянно проверяйте уровнем, точность установки должна быть ±1–2 мм. Больше нет смысла, это отнимает очень много лишнего времени. Небольшой перепад по высоте уберется во время чистовой обработки лицевой поверхности половых досок.
Шаг 4. Если полы будут теплыми, то нужно между лагами уложить теплоизоляцию, для предупреждения попадания влаги используется гидроизоляция и пароизоляция. Расстояния между лагами нужно корректировать с учетом длины и ширины утеплителей. Это может быть как минеральная вата или пенопласт, так и насыпные виды утеплителей. Если все подготовительные работы выполнены, то можно начинать укладку половых досок.
Закладка теплоизоляции между лагами
Теплоизоляция пола минватой
Есть варианты монтажа лаг по балкам перекрытия. Это так называемые вентилируемые полы, используются чаще всего для нежилых помещений. Особой точности соблюдать не нужно, выравнивание размеров делается лагами. Лаги к балкам крепятся гвоздями или саморезами с боковой стороны. Алгоритм работ такой же. Вначале ставятся крайние, между ними натягивается веревка и по ней фиксируются все остальные.
Укладка лаг на балки нижней обвязки
Вентиляция выполняется через специальные продухи в фундаментах, расстояние между землей и полом должно быть не менее пятидесяти сантиметров. В противном случае кратность воздухообмена не отвечает требуемым показателям, а это становится причиной порчи деревянных конструкций.
Устройство пола на деревянных лагах по бетону
Такие полы считаются более сложными, трудоемкими и дорогими, все конструкции из дерева нужно надежно защищать от прямого контакта с бетоном. В противном случае конструкции быстро придут в негодность и их придется преждевременно менять. Есть химический способ защиты лаг от процессов гниения при помощи различных пропиток. Они довольно эффективны, действительно предупреждают процесс порчи древесины. Но к сожалению, пропитанные деревянные конструкции уже нельзя считать экологически чистыми, а именно ради этого показателя большинство застройщиков устанавливает натуральные деревянные полы.
Если лаги кладутся по всей площади на бетон, то между ними обязательно нужна гидроизоляция.
Между лагами пола и бетонным основанием настелена гидроизоляция
Но крепить их можно и при помощи металлических угольников, что позволяет сделать зазор между основанием и лагой. Нужно иметь в виду, что при этом несущие характеристики пола несколько уменьшаются.
Крепление лаг к полу уголками
- Сделайте точную разметку положения лаг на бетонной стяжке, отбейте линию веревкой с синькой.
- При помощи дрели и победитового сверла высверлите отверстия под угольники, расстояние между ними подбирается в зависимости от размеров лаг.
На фото закрепленные лаги
Такой метод фиксации имеет свои преимущества. Во-первых, полностью исключается прямой контакт деревянных конструкций с бетонными. Во-вторых, лаги допускается устанавливать и на черной стяжке. С помощью уголков можно ликвидировать неровности в несколько сантиметров, нет надобности делать чистовую стяжку. За счет этого экономится большое количество времени и финансовых средств.
Регулируемые опоры для лаг пола
Поверх лаг настилаются доски или листовые материалы
Второй способ укладки по бетонной стяжке – лаги кладут непосредственно на нее, для изоляции применяется материал на основе модифицированного битума.
Укладка лаг по грунту
Метод используется для хозяйственных построек, бань, беседок, веранд и т. д. Древесина обязательно должна быть обработана антисептиками. Фундамент лучше столбчатый, если требуется делать более прочный ленточный, то необходимо заранее предусмотреть продухи для естественной вентиляции.
Пол на лагах по грунту
Как делается такой пол?
Шаг 1. Снимите плодородный слой почвы. Ним можно подсыпать грядки или выровнять площадку перед домом.
Снимаем слой грунта
Шаг 2. Сделайте разметку столбиков. Расстояние между ними подбирается с учетом нагрузки и размеров лаг. Столбики можно делать бетонными, блочными или сборными. Размеры опор примерно 40×40 см, глубина закапывания в пределах 30 см. На дно нужно насыпать слой песка толщиной ≈ 10 см и утрамбовать его.
Шаг 3. Залейте опоры бетоном. Для приготовления бетона следует брать на часть цемента две части щебня и три части песка. Вода добавляется по мере необходимости. В земле опалубку можно не делать, над уровнем грунта устанавливается опалубка из досок или обрезков ОСП. Во время изготовления опалубки нужно пользоваться уровнем, все грани должны быть строго вертикальными.
Основание деревянного пола
Готовые бетонные столбики
Практический совет. Намного легче делать столбики из готовых блоков. Выравнивание по горизонтали нужно делать по веревке. После того как крайние выставлены по гидроуровню, между ними натягивается веревка. Отклонения не должны превышать ± 1 см. Этот разброс ликвидируется во время установки лаг.
Монтаж блоков под лаги
Кладка столбиков под лаги дощатого пола, схема
Шаг 4. Приступайте к фиксации лаг, начинать работы нужно тоже с крайних. Для точного выравнивания по горизонтали можно пользоваться подкладками. Клинья из древесины брать нежелательно, со временем они усохнут и появятся шатания: пол начнет неприятно скрипеть во время ходьбы. Между деревянными конструкциями и бетонными поверхностями обязательно нужно класть два слоя рубероида для надежной гидроизоляции.
Уложенные на опоры лаги
Шаг 5. После того как крайние лаги уложены, между ними натягивается веревка и под нее укладываются все оставшиеся. Лаги фиксируются металлическими угольниками на дюбели и саморезы. Для повышения устойчивости рекомендуется их устанавливать с двух сторон. Доски пола можно класть сразу на лаги или предварительно настелить черновой пол. Конечный выбор зависит от особенностей эксплуатации и назначения помещения.
Деревянный пол на лагах
Лаги, уложенные на блоки и гидроизоляцию
Советы профессионалов по выбору лаг
Для лаг следует использовать хвойную древесину.
Лаги из лиственницы
При возможности материалы нужно пропитывать антисептиками. Это очень эффективные средства для защиты дерева не только от грибков, но и многих вредителей.
Антисептик для древесины
Всегда подбирайте лаги с запасом прочности, особенно в тех случаях, когда метод установки предполагает нагрузки на изгиб. Нужно помнить, что исправить ошибки, допущенные во время строительства половых покрытий, всегда обходится намного дороже, чем производство работ качественными материалами и с соблюдением рекомендованных технологий.
Тщательно выбирайте доски для лаг. Они должны быть абсолютно здоровыми без следов поражения гнилью. Наличие сквозных трещин и гнилых сучков полностью запрещается. Если есть большие здоровые сквозные сучки, то нужно устанавливать лаги таким способом, чтобы под ними был упор.
Во время крепления лаг не допускайте вероятности появления шатаний.
Прочно фиксируйте лаги
Большинство шатаний лаг становится причиной появления очень неприятных скрипов половых покрытий во время ходьбы. Для ликвидации таких явлений придется снимать половые покрытия, это долго и дорого, не всегда удается сохранить демонтированные материалы в пригодном для повторного использования состоянии.
Видео – Монтаж деревянного пола по лагам
Понравилась статья?
Сохраните, чтобы не потерять!
Как правильно сконструировать деревянный пол на лагах
Информация, как можно сконструировать деревянный пол на лагах, всегда будет полезна тем, кто строит или ремонтирует дом. Данную работу можно выполнить и своими руками — это сэкономит изрядную долю возможных затрат. Но эта информация пригодится и тем, кто нанял профессиональных работников, поскольку поможет контролировать ход выполняемой работы.

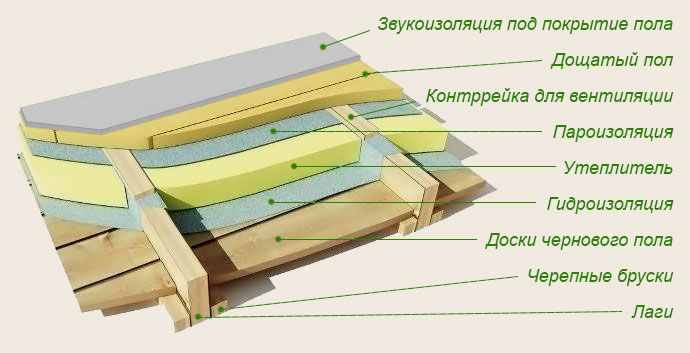

Схема деревянного пола по лагам.
Деревянный пол, уложенный на лаги
Этот вид устройства деревянных полов является наиболее распространенным. Метод используется и с чистовых полов, и во время монтирования оснований с последующим процессом выполнения чистового покрытия.
Полы на лагах состоят из следующих элементов:
- столбики из кирпича (не во всех случаях);
- лаги, которые являются древесными брусьями, имеющими прямоугольное сечение;
- покрытие из деревянных досок или иного листового материала (ОСП, ДСП, фанера);
- галтель (плинтус) — элементы, с помощью которых производится закрепление покрытия стен и пола.

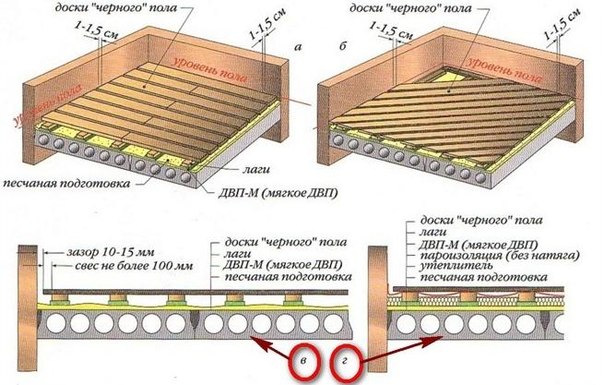

Рисунок 1. Схема устройства чернового пола: а — перпендикулярно лагам, б — под углом 45 градусов, в — конструкция типового этажа, г — конструкция первого этажа.
Обычно черновые полы складываются из нестроганных (и необрезных) досок, плит, состоящих из прессованных древесных отходов.
Чистовой деревянный пол на лагах складывается с использованием качественно выполненных, достаточно высушенных фрезерованных досок, обладающих фигурной кромкой, предназначенной для того, чтобы обеспечить надежное пазогребневое соединение, с продольным пазом для создания вентиляции. Часто подобные доски во время подготовки к использованию обрабатывают при помощи различных декоративных и защитных составов (рис. 1).
Правила по устройству деревянного пола на лагах
В процессе работы по укладыванию деревянного пола на лагах необходимо следовать правилам:
- лаги нужно ставить, четко придерживаясь горизонтальной плоскости (уклон допустим только в том случае, если он предусмотрен проектом);
- крайне важно добиться надежной устойчивости лаг;
- уровень влажности материалов из дерева обязан быть не более 12%;
- необходимо обеспечить надежную и хорошую вентиляцию пространства под полом.
В случае если устройство деревянного пола выполняется на первом этаже, где основой является сам грунт, тогда укладку лаг чаще всего выполняют на столбики, сложенные из кирпича 250х250, скрепленные при помощи цементного раствора. Кирпичи должны применяться только керамические.
Процесс разметки и подготовки

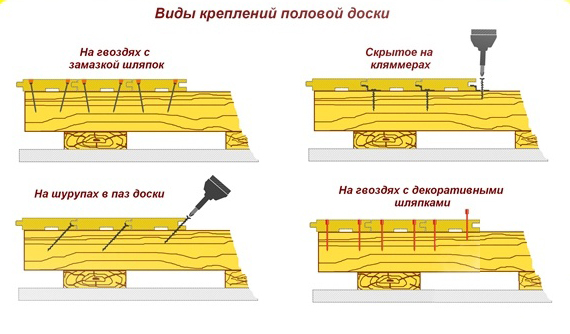

Схема видов крепления половой доски.
Перед началом процесса работ по кладке необходимо создать разметку. Нужно понять, где следует убрать или подсыпать грунта, чтобы максимально выровнять поверхность, на которую будут ставиться лаги. Необходимо добиться одинакового уровня лаг по горизонтали даже с учетом высоты кирпича и швов. Если нужна подсыпка, ее можно сделать с помощью несжимаемого грунта, который может состоять из мелкого щебня или песка. Слой присыпки не должен превышать 50 мм.
Перед началом процесса укладки необходимо произвести уплотнение участков грунта, находящихся непосредственно под будущими столбиками. С этой целью на этих небольших участках земли распределяем щебень слоем около 1,5-2 размера самых больших участков. С помощью трамбовки щебень вдавливается в грунт.
Процесс монтажа лаг
Для создания лаг, которые укладываются по столбикам, нужен брус с параметрами 5х10 см. В это время промежуток между серединами столбиков необходимо оставить размером в 1 м. В случае увеличения промежутков между столбиками увеличивается и сечение лаг.
Если процесс монтажа пола из древесины выполняется на подготовке из бетона (плиты перекрытия), тогда лаги можно ставить просто на поверхность бетона. Когда лаги укладываются на сплошную основу, становится допустимым использование бруса, имеющего намного меньшее сечение. Так получается по той причине, что в этом случае бруски не будут принимать на себя нагрузку на изгиб. Лаги необходимы для того, чтобы производить четкое выравнивание и чтобы можно было прибивать доски. Приемлемые параметры брусьев составляют 40х50 или 50х50.

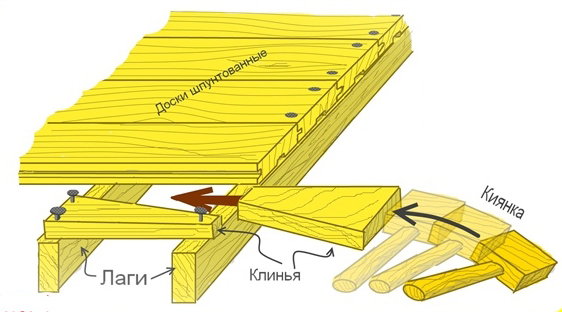

Схема монтажа лаг пола.
Размер промежутка между лагами имеет зависимость от показателя толщины материала, из которого состоит покрытие. Если речь идет о фрезерованной доске, то расстояние составит 6 дм. Если покрытие выполняется из таких материалов, как фанера или ОСП, имеющих толщину 1,2-1,4 см, то промежуток составит не более 4 дм. Сверху столбиков под лаги производится монтаж слоя водоизоляции, выполненной из рубероида.
Монтаж всех лаг выполняется так, чтобы они были расположены параллельно в плоскости, составляющей единую горизонталь. Сперва проводим установку крайней лаги, используя строительный пузырьковый уровень. После этого, соблюдая ту же высоту при помощи водяного уровня, ставим лагу в противоположную часть комнаты. Между крайними лагами натягивается леска, по равнению на которую ставятся все остальные. Если нужно, в процессе можно подкладывать пластины, состоящие из сухой древесины. Чаще всего это нужно делать тогда, когда лаги ставятся на покрытие, состоящее из бетона. Столбики выводят «в ноль» во время работы по укладыванию.
Выполнение пола из дерева по лагам
По завершении процесса установки лаг можно приступить к работе по монтированию пола. Раскройку элементов будущего пола необходимо выполнять таким образом, чтобы стыки на торцах приходились на центр лаги. Закрепление листовых материалов производится при помощи шурупов-саморезов, имеющих головки в потай. Доски чернового пола нужно прижимать друг к другу при помощи забивания двух гвоздей в каждую или через одну лагу. Забивать гвозди необходимо навстречу друг другу под небольшим углом.

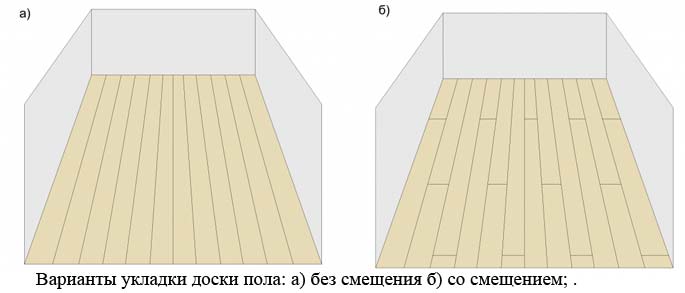

Схемы укладки деревянного пола.
Если работа по укладыванию пола из древесины выполняется с использованием фрезерованных досок, то недостаточно просто прижать элементы пола один к другому. Для того чтобы крепление оказалось достаточно надежным, нужно применить клинья и упоры, разнообразные рычажные приспособления, выполняющие стягивающие функции. Закрепление досок выполняется тоже при помощи гвоздей. И данное крепление выполняется так, чтобы шляпки гвоздей входили ниже уровня поверхности на 2-3 мм. Получившиеся углубления нужно заделать с помощью замазки, следы от них исчезнут сами по себе в процессе покраски пола.
При желании вместо обычных гвоздей для выполнения подобного вида работ могут хорошо подойти длинные шурупы. Использование этих элементов в процессе крепления даст гораздо более прочный и надежный результат, хотя и займет больше сил и времени, поскольку под каждый шуруп понадобится просверливать отверстие и зенковать углубления для головок.
Если согласно плану пол после завершения работ краситься не будет или будет, но с использованием бесцветной краски, процесс закрепления выполнять немного сложнее. Здесь необходимо применение открытых и скрытых креплений. В случае с открытыми идет применение особых гвоздей, а сами крепления являются дополнительными элементами общего дизайна интерьера комнаты. Гвозди необходимо располагать, соблюдая одинаковые промежутки и таким образом, чтобы в итоге получилась одна прямая линия.
Если речь идет о скрытых креплениях, тогда к использованию подходят разнообразные вариации креплений. Шляпки гвоздей (или головки саморезов) можно визуально скрывать в особые углубления, которые после завершения этого этапа работы закрываются при помощи четко подогнанных пробок, выполненных из такой же древесины. Процесс закрепления шпунтованных досок можно выполнять при помощи шурупов или гвоздей в пазы, имеющиеся на досках. Возможен вариант закрепления и с использованием кляммеров из стали.
Между окончаниями лаг и стенами, между крайними досками пола и стенами необходимо оставить маленькие просветы размером в 1-1,5 см, которые будут закрываться при помощи плинтусов.
Эти зазоры нужны для того, чтобы можно было компенсировать изменения размеров древесины под влиянием процессов влажностного набухания и расширения/сужения под влиянием возможных перепадов температур.
Процесс работы по монтированию деревянного пола на лагах трудно назвать легким. Он довольно непростой, но выполнимый. Работу в состоянии выполнить один человек при наличии у него необходимых навыков, информации, желания и упорства. В случае правильного выполнения работы вы получите прекрасный деревянный пол, который надежно прослужит не один год.
Деревянный пол на лагах: устройство своими руками
Настил пола с помощью опорных брусьев, называемых лаги, – один из древнейших вариантов устройства ровного, теплого и долговечного пола. Такой способ укладки позволяет одновременно выровнять поверхность, создать надежную и прочную опору для любого типа напольного покрытия, утеплить перекрытия или основание, избежать сквозняков. Монтаж может быть осуществлен в строении любого типа.
Применение
Как уже было сказано, устройство деревянных лаг возможно в постройках произвольного типа. Однако в железобетонных зданиях они применяются сравнительно редко, поскольку проще устроить черновую стяжку. Наиболее удобен такой вариант монтажа в:
- деревянных домах (дикое или оцилиндрованное бревно, брус, доска). В этом случае лаги укладываются поверх деревянных (реже металлических) балок перекрытия, образуя прочную опору пола. При зашивке потолка в нижнем помещении промежутки между балками перекрытий и лагами уместно заполнить утепляющим и звукоизолирующим материалом;
- каркасных постройках. Допустим монтаж деревянных лаг поверх металлических или деревянных балок перекрытия. Обычно деревянные лаги применяют в домах с каркасом из древесины;
- здания любой конструкции из «тяжелых» строительных материалов (кирпич, бетон, железобетон, камень) с целью выравнивания и утепления пола. Оптимален такой вариант при нежелательности увеличения нагрузки на перекрытия и несущие стены (колонны), которую дает бетонная стяжка.
Если постройка не имеет подвальных помещений и под чистовым полом располагается грунт, укладка деревянных лаг – лучший вариант обеспечить тепло и сухость в помещении.
Каждый из вариантов применения пола на лагах имеет свои нюансы монтажа и дальнейшего использования.
Преимущества пола на лагах
Основные преимущества устройства пола в деревянном доме на лагах – это возможность получения практичной и ровной поверхности. Кроме этого, достигается:
- равномерное распределение нагрузки на всю площадь опоры;
- хорошая звуко- и теплоизоляция при условии применения современных материалов для закладки между лагами (а также балками перекрытия, если используется именно балочная система);
- выравнивание поверхности под чистовое покрытие. Для этой цели брусья монтируются с использованием уровня на подпорках для компенсации неровностей;
- вентиляция подпольного пространства и возможность прокладки в нем инженерных коммуникаций;
- при устройстве не сплошного, а блочного (половая доска, паркет без наклеивания) настила возможен ремонт любых элементов настила и их опоры;
- экономия средств и сил благодаря относительной дешевизне материала и простоте монтажа.
Недостатки настилаемых на брусьях полов:
- значительный подъем высота уровня чистового пола (до 10…20 см);
- нельзя устраивать отопление по системе «теплого пола», причем это касается как водных, так и электрических систем. В первом случае потребуется дополнительная работа по устройству стяжки и, соответственно, дополнительный подъем уровня чистового настила. Во втором – велик риск короткого замыкания и возгорания древесины. Кроме того, дерево плохо проводит тепло, такое отопление будет нерационально;
- несмотря на видимую простоту монтажа лаг пола требуется большое внимание к технологии укладки как самих опорных брусьев, так и настила на них. При несоблюдении технологического процесса возможна деформация, расхождение стыков, скрип и прочие дефекты.
С учетом перечисленных плюсом и минусов, можно подвести итог: лучше всего зарекомендовали себя полы на лагах в частных постройках, старых домах с высокими потолками и зданиях, возведенных на грунтовом основании.
Какие лаги использовать для пола
В силу особенностей использования (под нагрузкой, в скрытом виде) оптимален выбор древесины хвойных пород. Чаще всего используют дешевую сосну, ель, пихту. Применение лиственницы оправдано в случае повышенной влажности в помещении. Брус на лаги не обязательно закупается первого сорта, достаточно второго-третьего при условии правильной геометрии пиломатериалов. Сечение бруса – прямоугольник с отношением сторон 1 к 1,5…2 (толщина лагов к высоте). Ровной и гладкой должна быть только одна сторона, хотя желательно использовать струганые брусья со всеми ровными поверхностями – это облегчит процесс выравнивания основы.
Размеры бруса подбираются в зависимости от планируемой нагрузки и размеров помещения. Во внимание принимается длина пролета (то есть расстояние между стенами) и тип опорной поверхности для лаг. Если брусья укладываются по сплошной поверхности (бетонная плита перекрытия, трамбованная насыпь по грунту, старый пол с прочной основой), допустимо снизить требования к сечению и прочности материала.
Если размер пролета находится в промежутке между двумя табличными значениями, принимается большее целое значение с учетом прочности. Например, для комнаты длиной 3,5 м принимаем пролет, равный 4 м. Соответственно брус (лаги под деревянный пол) должен иметь сечение 180х110 мм или больше.
Расстояние между брусьями зависит от толщины настила (половой доски или плитных материалов). В среднем, без поправки на индивидуальные особенности помещения, можно брать данные по таблице. Для подробного расчета следует изучить нашу статью «Расстояние между лагами пола».
Следует отметить, что ВСЯ древесина для устройства пола на лагах должна иметь влажность не выше 12%, при покупке следует предпочесть дерево камерной сушки. При естественной сушке необходима выдержка материала не менее 5 лет.
Укладка лагов
Монтаж производится в зависимости от типа основания. Условно способы установки деревянных лаг можно разделить на три группы: по твердому и прочному основанию (бетон, железобетон, цементно-песчаная стяжка, каменная или кирпичная кладка), по грунту и по балкам. К обязательным для всех типов инсталляции мероприятиям относят предварительную обработку пиломатериалов (антисептики, фунгицидные препараты, огнезащита, влагозащита) и проверку ровности основы.
Полы с лагами на бетоне
При наличии прочного основания необходимо провести такие подготовительные работы:
- устройство гидроизоляции. Оно необходимо для того, чтобы конденсат и другая влага не впитывались в древесину опорных брусьев, нарушая их геометрию и целостность;
- создание звуко- и/или теплоизоляционного слоя. Этот этап подготовки не обязателен, если планируется прокладывать изолирующий материал между лагами, под чистовой настил;
- организация цементно-песчаной стяжки или плотной насыпи («сухой» стяжки») поверх плиты или кладки перекрытия.
Монтаж лаг осуществляется либо на выровненное стяжкой основание, в этом случае брусья укладываются непосредственно на него, либо на подкладки (подставки). Их изготавливают из дерева или других материалов так, чтобы разной высотой подкладок компенсировать неровности основы и гарантировать ровную поверхность чистового настила.
Если планируется использовать деревянные подставки, лучше задействовать фанеру или другие тонкие плитные материалы, заранее напиленные в виде квадратных или прямоугольных фрагментов. Набор таких плиток позволяет выставить необходимую высоту. Размеры подкладок должны превышать ширину бруса в 1,5…2 раза.
Другой популярный вариант установки – на металлические регулируемые опоры.
Для их использования необходимо предварительно просверлить в брусья отверстия с диаметром на 2…2,5 мм меньше диаметра крепежа. Чтобы головка стойки не выходила на верхнюю поверхность лаги, часть отверстия рассверливается до диаметра в 3…4 раза больше, чем первоначальный. Регулируется высота опоры перемещением навинченных на них гаек. Применяются также специальные (регулируемые) опоры для лаг. Для перекрытия пола лаги лучше крепить без возможности смещения.
Можно также крепить брусья на оцинкованные уголки. При этом одна сторона уголка фиксируется саморезами к боковой стороне бруса, вторая – анкером или дюбелем к бетонному или каменному основанию.
В некоторых случаях удобно также использование «плавающего» пола. Его конструкция и особенности подробно рассмотрены в статье «Шумоизоляция пола». Такой тип пола с демпфирующей прокладкой по всему периметру помещения иногда называют «стяжка на лагах».
Укладка деревянных лаг по грунту
Перед созданием каркаса необходимо утрамбовать грунт вручную или с помощью техники. Для большего удобства работ и утепления полезно устроить засыпку из керамзита, смеси керамзита с гравием, щебнем или песком.
В зависимости от того, как планируется уложить лаги – по деревянной обвязке или ростверку свай, непосредственно по выступу ленточного фундамента, на подготовленный грунт – выполняется разметки. Если расстояние между элементами ростверка (обвязки, фундамента) позволяет уложить лаги без сращивания, следует выбрать этот вариант. Если данный способ монтажа невозможен, устраивают опорные столбики, как показано на иллюстрации.
Таким образом получается относительно сухое вентилируемое подполье. Выбирая, какие должны быть лаги для такого монтажа, стоит отдать предпочтение лиственнице. Несмотря на ее высокую цену, материал оправдывает применение повышенной долговечностью и стойкостью к гнили.
Как на столбиках, так и на других опорных поверхностях обязательно устраивается гидроизоляция. При не одинаковом уровне используются также выравнивающие подкладки.
Если лаги опираются на обвязку или ростверк, ленточный фундамент, для уменьшения длины пролета можно использовать дополнительные опоры.
Крепление бруса к деревянным элементам осуществляется саморезами, к кирпичу, бетону или железобетону – анкерами или дюбелями.
Крепление деревянных лаг по балкам
Поскольку уровень балок перекрытия (металлических или деревянных) далеко не всегда совпадает, используют боковой способ крепежа. В этом случае деревянный брус фиксируется саморезами с боковой стороны балки, как показано на иллюстрации.
Если для перекрытия использованы металлические балки (швеллеры), брусья также крепятся к боковой поверхности так, чтобы верхняя сторона бруса была выше верхней поверхности швеллера.
Использование металлических балок в частном домостроении сравнительно редко, поэтому обычно рассматривают крепление лаг пола в каркасном доме к деревянным балкам.
Укладка пола на лаги
Настил по лагам может быть выполнен:
- листовыми материалами (фанера, плита ОСБ или ДСП, другие) в один или несколько слоев;
- половой доской.
Паркет и другие напольные покрытия укладываются поверх сплошного настила. Древесина настила должна отвечать таким требованиям:
- высокая прочность;
- устойчивость к ударным и статическим нагрузкам;
- стойкость к истиранию и механическим повреждениям (при использовании настила как чистового покрытия);
- привлекательный вид (если планируется использовать настил как окончательный вариант декора и вскрывать его прозрачным лаком).
Перед тем, как начинать устраивать настил, необходимо обработать лаги пола в доме, если это не было сделано раньше (антисептик, огнезащита, фунгицидные и влагозащитные пропитки).
Обычно настил по брусу считается черновым полом, но при качественном выполнении работ и значительной толщине половой доски допустимо отсутствие дальнейшей отделки.
- проверка и при необходимости коррекция уровня верхней плоскости всех лаг;
- выполнение утепления пола по лагам, а также звукоизоляции. Чтобы утепляющий материал не проваливался вниз, устраивают подшивку между лагами. В роли подшивки может выступать дощатая или гипсокартонная облицовка перекрытия нижнего этажа;
- крепление доски к лагам (укладка начинается от дальнего угла помещения) согласно схеме. При длине досок меньше, чем ширина помещения, их укладывают со смещением в две лаги. Это необходимо для улучшения прочностных характеристик настила;
- создание чистового покрытия (если оно предусмотрено) или финишная обработка половой доски.
Пол на лагах на балконе своими руками – видео
Разобравшись в теории, как правильно класть лаги, лучше для начала попробовать свои силы на небольшом и мало ответственном участке – например, балконе или лоджии. Дополнительную информацию по нюансам такого монтажа предоставит обучающее видео.
Устройство качественных полов по деревянным лагам
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
Преобладающее большинство полов как в частных, так и в многоквартирных домах, выполнено из древесины. Опорой для многослойной, напоминающей пирог, древесной конструкции чаще всего являются лаги. Лаги – это длинные, выполненные из дерева (реже из металла и железобетона) бруски, выкладываемые поперечно финишному настилу, служащие его прочным основанием. Устанавливается эта конструкция как на монолитное бетонное перекрытие, так и на опорные столбики и балки. Устройство полов на деревянных лагах очень выгодно в силу сравнительно низкой цены на материалы и простоты монтажа.
Плюсы устройства пола на лагах
Лаги, устанавливаемые как опора на деревянный пол, весьма функциональны. Помимо своей прямой обязанности, они также:
- создают равномерную нагрузку на грунт в частном доме и перекрытие (если пол укладывается в многоквартирном доме);
- выравнивают поверхность под покрытие (регулируемые полы своими руками можно поднимать или опускать, чтобы создать идеально ровную поверхность независимо от изначальных параметров помещения);
- создают между перекрытием и полом свободное, проветриваемое пространство, в котором можно спрятать нежелательные для всеобщего обозрения коммуникации;
- повышают шумоизоляцию помещения;
- облегчают процедуру утепления пола.
Кроме того, отдельные бруски лаг при необходимости можно запросто заменить, не тратясь на масштабный ремонт в доме.
Конструкционные особенности пола на лагах
Устройство готового деревянного пола на лагах несколько напоминает многослойный пирог, в котором поверх перекрытия слоями необходимо настелить доски, лаги, гидроизолирующий слой, утеплитель, финишное покрытие пола.
Устройство пола на лагах предполагает укладку гидроизоляции и утеплителя
При этом независимо от типа перекрытия пирог утеплённого пола включает в себя дополнительные элементы:
- слой гидроизоляции между перекрытием и лагами;
- бруски лаг;
- черновой пол (предпочтение отдаётся фанерным плитам);
- гидроизолирующее покрытие утеплителя;
- сам утеплитель и пароизоляция;
- доски – финишное покрытие.
Данная конструкция полов на лагах актуальна для первых этажей в частных домах. Все последующие этажи не нуждаются в таком серьёзном утеплении, установка гидроизоляционного слоя пирога в этом случае нужна лишь при прямом контакте с бетоном и кирпичом.
Утеплять необходимо полы первых этажей и бетонные или кирпичные основания
Технология самостоятельного изготовления лаг и подбор древесины
Лаги можно приобрести в магазине, а можно сделать собственноручно. Второй вариант обойдётся сравнительно дешевле. Лучше всего для этих целей подойдёт древесина влажностью не более 15-17% 2-го или третьего сортов. Изготавливать лаги можно из сосны, пихты, ели, осины и лиственницы.
Если вы делаете лаги собственноручно, учитывайте, что сечение бруса должно быть прямоугольной формы. Высота больше ширины приблизительно в два раза. Нужный размер выясняется исходя из параметров помещения, если быть более точными: исходя из точного расстояния между звеньями обвязки из бруса.
Размер брусков зависит от расстояния между звеньями обвязки
Кроме того, обязательно нужно учитывать толщину утепляющего слоя и размер пролётов. На иллюстрации вы можете наблюдать приблизительные расчёты с укладкой лаг на расстоянии 70 см друг от друга.
Если ваше помещение имеет промежуточный между указанными значениями размер, стоит взять за основу большее значение. Так вы будете иметь некоторый запас материала, что позволит настелить его без зазоров и сделать конструкцию более прочной.
Чтобы сделать деревянный пол своими руками, можно использовать как обрезные, так и шпунтованные доски. Второй вариант гораздо предпочтительнее, ведь его устройство предполагает паз и шип, следовательно, установка чистового финишного покрытия уже не так актуальна.
Предпочтительнее использовать шпунтованные доски благодаря системе шип-паз
Можно использовать половые доски из кедра, лиственницы, ели, осины и сосны. Самые дорогостоящие и долговечные материалы – дубовый и сосновый массив: при условии, что монтаж будет проведён правильно, они прослужат несколько десятков лет. В свою очередь, лиственница отлично подходит для помещений с высокой влажностью, ведь она не подвержена гниению, а полезные для здоровья осиновые и ольховые доски замечательно подойдут для спальных помещений.
Если вы приобретаете половые доски первого сорта, можете не тратиться на конечный настил, а на завершающем этапе просто отшлифовать доски и вскрыть лаком.
Главное, перед укладкой обязательно обработать доски антисептическими противогрибковыми препаратами и пропитать водоотталкивающим составом.
Если вы устанавливаете деревянный пол своими руками, внимательно отнеситесь к выбору древесины: доски должны быть сухими, но не пересушенными. Мокрая древесина после высыхания и под давлением мебели может деформироваться. Всегда покупайте доски с запасом в 15-20% на случай необходимости подрезки, ошибок и брака.
Как самостоятельно рассчитать необходимое расстояние между лагами?
Когда вы производите монтаж пола на лаги, оперируйте правилом: чем толще доска для пола, тем шире укладка и дальше друг от друга расположены лаги.
К примеру, для доски, размер которой равен 5 см, можно сделать шаг (расстояние между лагами) в полтора метра.
Если же вы применяете тонкие доски, шаг можно делать маленький, чтобы не было прогиба доски. Самая часта длина шага между лагами – 50-70 см.
Расстояние между лагами чаще всего составляет 50-70 см
Также учитывайте, что вам потребуется дополнительное расстояние, чтобы было удобно укладывать утеплитель внутрь. Если размер основы не соответствует значениям в таблице, то он высчитывается в большую сторону.
Основные правила монтажа лаг
При самостоятельном монтаже лаг стоит неукоснительно следовать следующим правилам:
- перед установкой лаг поверхность в обязательном порядке очищается и вскрывается грунтовкой;
- все деревянные элементы конструкции пирога тщательно просушиваются и обрабатываются антисептическими противогрибковыми препаратами;
- как звукоизолирующий материал можно применить песок либо ДВП;
- регулируемые полы своими руками необходимо хорошо зафиксировать, а после воспользоваться строительным длинным уровнем, чтобы убедиться, что лаги установлены прямо горизонтально;
Для контроля горизонтальности конструкции необходимо использовать уровень
Установка деревянных лаг для пола
Дерево – это проверенное временем и многовековым опытом напольное покрытие. Уложенное правильно, оно может служить десятилетиями и не терять внешней привлекательности. Помимо того, это наиболее экологичный, «дышащий» пол, гарантирующий высокую степень тепло- и звукоизоляции помещения как частного, так и многоквартирного дома.
Конструкция деревянного пола по лагам
Чтобы укладка деревянного пола на лаги была быстрой и комфортной, вам потребуются следующие инструменты: уровень, перфоратор, пила и топор, молоток, гвоздодёр, дрель, шуруповёрт и ключи. А также следующие материалы: половые доски (иногда роль чернового пола отводится фанерным плитам), лаги, утепляющий материал, крепёжные элементы (анкерные болты, саморезы и гвозди).
Если все необходимые материалы для монтажа в наличии, можно приступать к укладке лаг поверх звукоизоляционного материала. Как уже было сказано, поверхность необходимо выровнять, проконтролировав её горизонтальность строительным уровнем. Доски крепятся на лаги при помощи дюбелей.
Теперь стоит более подробно рассмотреть всю технологию устройства пола на лагах в частном доме.
Первый шаг – разметка рабочей зоны и подготовка основания. Вначале следует утрамбовать грунт и закрепить опалубку с десятисантиметровыми бортиками. На дно ложится армированная сетка и затем выливается бетонная смесь. Чтобы бетон высох, необходимо подождать пару дней. После этого поверх перекрытия из бетона ложится гидроизолирующая полиэтиленовая плёнка, а затем сооружаются опорные конструкции.
Если пол холодный, пространство, которое остаётся под ним после его постройки нужно засыпать песком или керамзитом (до верха не досыпать, нужно оставить около 5 см свободного пространства).
Утеплить пол можно с помощью керамзита
Вторым шагом будет работа по обеспечению нормальной вентиляции пространства под полами. Для этих целей по периметру плинтуса (на каждые 15 кв.м) делаются небольшие отверстия, которые, во избежание попадания в дом мышей, закрываются сеткой из цветного металла.
Следующий шаг – теплоизоляция пола. Для этих целей отлично подойдёт пенополистирол, изоспан или теплоизоляционный рулонный материал. Укладывается этот материал на гидроизоляционный слой изолона, который заблаговременно прикрепляется к лагам при помощи промышленного степлера.
После укладки утеплителя можно приступать к устилке дощатого покрытия поверх лаг. Монтаж необходимо начать с угла помещения. Доски прикручиваются непосредственно к лагам при помощи саморезов.
Схема устройства деревянного пола
Если доски обработаны и хорошо зашкурены, они могут играть роль финишного, чистового настила. Если же предполагается слой финишного покрытия (ламинат, паркет, линолеум и др.) приступать к его укладке можно сразу же после окончания работ с креплением досок к лагам.
Таким образом, устройство пола на лагах из дерева имеет множество преимуществ перед укладкой пола прямо поверх бетонного или грунтового перекрытия. Помимо того, что оно сглаживает все неровности перекрытий и распределяет нагрузку равномерно, оно также отлично утепляет жильё и способствует шумопоглощению.
Укладка деревянного пола на лаги: устройство, технология монтажа, утепление
Качественная укладка деревянного пола на лаги доступна даже начинающим строителям. Но чтобы сделать работу без критических ошибок, нужно знать определенные тонкости и особенности процесса. Информацию о том, как устроена конструкция пола на лагах, о технологии монтажа, правилах утепления и гидроизоляции, а также о выборе материалов вы найдете в предлагаемой статье.
Любимый многими поколениями и проверенный временем, деревянный пол уверенно конкурирует с синтетическими аналогами. Конструкция на лагах — хорошая возможность создать в своем доме долговечное, теплое, ровное и очень прочное покрытие. Причем применение этого способа позволяет без проблем как выровнять, так и утеплить сооружаемую конструкцию. Дощатые полы универсальны. Они уместны и в обычном сельском доме, и в богатой загородной резиденции.
В чем преимущества деревянного пола на лагах?
Экологическая чистота покрытия плюс несложная техника монтажа — уже весомые аргументы в пользу дощатого пола на лагах. Но это далеко не все достоинства конструкции. Рассмотрим их подробнее:
- Устойчивость к механическому воздействию и высокая прочность. Такой пол, при соблюдении правил монтажа, иногда оказывается прочнее бетонного покрытия, на котором интенсивное механическое действие может оставлять выбоины.
- Равномерное распределение нагрузки на перекрытия или фундамент.
- Обеспечивает хороший уровень тепло- и шумоизоляции.
- Монтаж конструкции этим способом осуществляется довольно быстро. Бетонная стяжка, к примеру, требует немалого количества времени для схватывания бетона. Без серьезных финансовых затрат можно выровнять поверхность, поднять до нужной высоты уровень пола.
- Свободное пространство, образующееся под настилом, можно использовать для прокладывания коммуникаций.
- Простой уход за покрытием.
- Долговечность.
- Поврежденные элементы конструкции можно заменить, не прибегая к демонтажу всего покрытия.
Правила выбора древесины для пола
Укладывать деревянный пол лучше, используя хвойную древесину: сосну, лиственницу, пихту. Доски из этих пород дерева отличаются высокой прочностью и износоустойчивостью.
Наиболее приемлемым вариантом для деревянных полов по лагам считается шпунтованная доска, оснащенная с одной стороны пазом, с другой шипом. С таким материалом легко работать, с его помощью создается целостная поверхность, не имеющая щелей. Не менее популярна массивная доска.
Если покраска финишного покрытия не предполагается, лучше отдать предпочтение светлой древесине, которая примечательна своеобразным природным блеском и естественным рисунком. По завершении монтажа пол просто покрывают специальным лаком.
Обладателями наиболее изысканной текстуры считаются красное дерево и орех. К сожалению, стоимость такого пола очень высока. Несколько дешевле обойдется дубовая доска. Неповторимость природных узоров, предельная твердость, устойчивость к гниению – практически вечный материал, который идеально подходит и для дачного дома, и для роскошного коттеджа.
До начала монтажа элементы деревянного пола необходимо обработать со всех сторон антисептическими составами против гнили и грибка. Лучше выбирать многофункциональные средства, которые не только уберегут древесину от гниения и плесени, но и дополнительно защитят от огня, предупредят коррозию металлического крепежа конструкции.
К выбору материала для лаг стоит отнестись серьезно. Важно, чтобы он был ровный, без трещин. Должно насторожить наличие синевато-серых пятен, указывающих на начало развития процессов гниения в дереве. Следы жизнедеятельности жуков-древоточцев на бревнах, досках, брусе также должны отсутствовать.
Технология монтажа деревянного пола на лагах
Дощатый пол на лагах можно укладывать на:
- земляное основание,
- железобетонную конструкцию,
- деревянные перекрытия.
Расположение и монтаж лаг
Если основание бетонное, алгоритм действий будет следующим:
- укладывают слой гидроизоляции для предупреждения сырости;
- устраивают тепло- и шумоизоляцию;
- делают сухую или цементную стяжку;
- монтируют лаги, на которые впоследствии настилают чистовое покрытие.
Если основание земляное, то начинают с удаления дерна и уплотнения грунта. Затем насыпают слой гравия (5 см) и заливают бетоном, также не менее 5 см толщиной. Далее действия те же, что и при работе с основанием из бетона.
На деревянных перекрытиях лаги крепят к балкам. Идеальной ровностью поверхности балки чаще всего не обладают, поэтому и рекомендуется крепление лаг к их боковым сторонам. Здесь отсутствует необходимость в применении подкладок. Для проверки горизонтали используют контрольную рейку. Соединять лаги с балками лучше шурупами диаметром 0,6 см, длина же должна превышать ширину лаг в 2,5 раза.
Этот вариант предусматривает создание чернового пола, который крепится на балки с помощью дополнительных элементов (черепных брусков). Их прибивают вдоль лаг с нижнего края, делая своеобразные полки, на которые свободно, без крепления, укладывают доски (фанеру, рейки) чернового пола. Эта конструкция будет держать утеплитель.
Располагают лаги перпендикулярно настилаемым половицам, которые рекомендуется укладывать в направлении потока дневного света. Стоит отметить, что при недостаточной длине доски (бруса) для лаг, можно соединить части между собой впритык торцами.
Обычно лаги в деревянном доме имеют размер 40х60 или 50х50 мм. Шаг между ними может зависеть от таких критериев, как ширина плит утеплителя и толщина досок. Ведь большее расстояние между лагами увеличивает нагрузку на дощатое основание. Слишком большой шаг приводит к тому, что доски настила начинают прогибаться под весом человека. Чаще лаги укладывают на расстоянии 0,5-0,6 м одна от другой.
Деревянные лаги должны соответствовать определенным требованиям:
- не должно быть нарушений геометрии поверхности материала;
- качество проверяется 2-метровой рейкой. В идеале она ровно, без зазоров, ложится на поверхность бруса;
- влажность в пределах нормы;
- приобретенный материал должен быть выдержан в помещении, где предполагается настил пола, в течение 3-7 дней;
- горизонтальность лаг определяется гидравлическим уровнем.
Начинают с того, что выставляют лаги у противоположных сторон помещения. Необходимо, чтобы обязательный зазор от крайней лаги до стены составлял 20-50 мм, а торцы брусов не доходили до соответствующих стен на 1,5-2 см. Только после того, как отрегулированы по уровню и высоте две первые лаги, начинают укладывать параллельно промежуточные элементы, соблюдая выбранный шаг. Контролируют точность монтажа с помощью водяного или лазерного уровня. К стяжке лаги фиксируют анкерными болтами через промежуток в 0,5 метра.
Гидроизоляция и утепление
Когда лаги установлены, приступают к влагозащите конструкции. Пленочную гидроизоляцию свободно настилают поверх лаг и досок чернового пола (бетонного основания) с заходом на стены. Закрепляют материал степлером. Можно использовать полиэтиленовую пленку или пенополиэтилен ППЭ. Последний играет одновременно роль гидро- и звукоизоляции. Его полотна соединяют скотчем или склеивают.
Укладку утеплителя выполняют на гидроизоляцию между лагами. Толщина теплоизолятора должна быть меньше высоты уложенной лаги. Это создает необходимый вентиляционный зазор.
Теплоизоляционных материалов, пригодных для утепления деревянного пола, немало:
- полистирол;
- минвата (стеклянная, каменная, шлаковая);
- пенополиуретан;
- эковата;
- изолон;
- пенофол;
- пенопласт;
- керамзит, древесные опилки.
Все они различаются по свойствам, способу применения, размерам и стоимости. Главное, учесть все эти факторы, делая окончательный выбор.
Поверх утеплителя кладется пароизоляционный слой, также с заходом на стены.
Настил пола: укладываем доски правильно
Приступаем к процессу монтажа чистового пола, который начинают с угла помещения. Первую доску укладывают шпунтом к стене, не забывая о зазоре в 10-15 мм. Так устраивается деформационный шов, который предупредит коробление досок. Причем зазор оставляют не только по длине первой доски, но и с ее торцов. Крепление ее к лагам выполняется саморезами максимально близко к стене, потом это скроет плинтус.
С другой стороны доска крепится к лагам путем ввинчивания саморезов в нижний угол паза под наклоном в 45°, шляпки загоняют внутрь доски.
Плотности соединения при монтаже последующих досок добиваются, используя киянку, которой слегка постукивают по краю доски через приставленный деревянный брусок. Все элементы покрытия крепятся к каждой лаге.
При монтаже последней доски могут возникнуть трудности, т. к. нередко оставшегося пространства бывает недостаточно для ее укладки. В таком случае следует обрезать половицу до нужной ширины, причем сделать это под острым углом. Так устанавливать ее будет проще. Закрепляется последний элемент настила аналогично первой доске, по краю.
Конечно, монтаж деревянного пола на лагах требует конкретных строительных навыков и наличия необходимых инструментов. Но при желании все это вполне осуществимо. Надеемся, что информация, представленная в статье, станет хорошим помощником в создании надежного и теплого пола в вашем доме.
Видео: Настил деревянного пола на лаги – инструкция
Обо всех особенностях и применении монтажной пены
Как построить каркасно-щитовой дом своими руками?
Устройство деревянного пола по лагам: подробный разбор 4-х схем устройства
Для сооружения деревянных полов, чистовой настил которых водружается на лаги, есть масса технологических вариаций. Выбор оптимальной схемы зависит от климатических и геологических условий, от финансовых возможностей владельцев. На способ устройства пола с лагами влияет тип основания, эксплуатационная специфика строения или отдельного помещения. Однако по какому бы принципу не выполнялось устройство деревянного пола по лагам, в основе строительства конструкции заложены классические приемы и варианты, о которых и будет идти речь.
Основные типы полов с лагами
Лаги – довольно емкое понятие, включающее не только известный всем деревянный брус с прямоугольным сечением. Техническое определение лаги распространяется на:
- пластины, созданные из бревен с сечением в наиболее тонкой части не менее 160 мм;
- отесанные с двух сторон бревна с размерами в срезе минимум 150 мм;
- спаренную по две, устанавливаемую на ребро доску, с шириной 100 мм и свыше при толщине 25 мм и более;
- непосредственно прямоугольный брус, размер которого определяет предстоящая нагрузка. Размерным минимумом считается 100×150мм при шаге установки лагов 60 см;
- рейки, используемые для сухого выравнивания и для утепления;
- двутавровый металлический швеллер, применяемый крайне редко в случае сооружения пола по железобетонным балкам;
- пластиковые длинномерные изделия, входящие в комплектацию заводских систем для формирования сухой стяжки.
Независимо от материала, из которого сделаны лаги, функция у них одна: служат они основой для будущего настила чернового пола и чистового покрытия. Опираться могут на закладной венец, на опорные столбы, на деревянные балки, бетонные плиты или на предварительно утрамбованный, подготовленный грунт.
Нужен или не нужен подпол?
В зависимости от геологических особенностей выбранной для строительства площадки определяется, требуется ли пространство между грунтом и системой лаг или от него можно отказаться, чтобы сократить расходы и трудозатраты.
Диктатором обязательного наличия или разрешением на отсутствие подпола являются показания сезонного уровня грунтовых вод:
- при низком залегании ГВ устраивают простые, предельно дешевые, но достаточно холодные полы без подпола. Опираются лаги в таком варианте на грунтовое основание. Данный тип идеально подходит для дачного строительства, для возведения бань сезонного пользования. В средней полосе и южных регионах его можно использовать, если у строения постоянного пользования есть высокий цоколь;
- при высоком залегании ГВ, представляющих собой серьезную угрозу древесине, систему лаг обязательно поднимают над грунтовой поверхностью. Под установку каркасной системы лаг нужно будет построить опоры-столбики из кирпича, монолитного бетона или пенобетонных блоков.
Значения уровня ГВ нужно выяснить в местной метеослужбе перед проектированием бани.
Классические схемы полов с лагами
Наличие подпольного пространства разделяет все существующие схемы на два класса: полы с подпольем и без него. Конструкции без подпола считаются холодными, но существуют способы их утепления. У полов с подполом значительно больше разновидностей. Они могут быть холодными и теплоизолированными. В утепленных полах слой теплоизоляции может быть расположен между лагами или между опорами.
Самый простой холодный пол
Это конструкция, водруженная на сухой грунт. Для того чтобы ее устроить:
- полностью снимают почвенно-растительный слой;
- после удаления всех «последствий» произрастания органики естественный грунт надо тщательно утрамбовать;
- освобожденную от растительных остатков площадь засыпают просеянным песком, заменить который сможет щебень или строительный мусор с песчаным заполнителем;
- засыпанную подушку снова трамбуют. Самодельный инструмент для уплотнения грунта и засыпки можно соорудить из увесистой колоды, прибив к ее верхней плоскости поперечный брусок в качестве ручки;
- затем идет новый слой засыпки из прокаленного песка, шлака или плотной глины. Этот слой станет средой и основой для установки каркаса из деревянных лагов, значит, условий для гниения древесины он не должен создавать. Мощность засыпки должна в два-три раза превышать толщину выбранного для обустройства бруса или сделанной из половины бревна пластины;
Обратите внимание. Если для создания подушки запланировано использовать шлак, купить и привести его на участок нужно за год до начала работы. Шлаку нужно «вылежаться».
- в последний слой засыпки «погружаются» лаги, верхняя линия которых должна быть заподлицо с плоскостью сооружаемого основания. Пиломатериалы перед погружением в грунт обязательно обрабатываются антисептическим средством.
Укладка лаг производится с шагом, зависящим от ширины половиц. Так как устройство деревянных полов в банях в основном завершают настилом шпунтованной доски 37 мм, то оптимальным расстоянием между лагами будет 60 см. Слишком широкие доски нежелательны для обустройства бани, ведь древесина во влажной среде будет деформироваться, а широкие доски сделают коробление особенно заметным и неудобным для передвижения.
Важно. Годовые кольца соседствующих половиц нужно направить в разные стороны, благодаря чему соседствующие элементы будут самопроизвольно препятствовать деформации.
Утепленный вариант пола по грунту
- Дно своеобразного котлована для последующей засыпки многослойной подушки трамбуют и застилают изоляцией, в качестве которой подойдут мешки из-под извести или цементной смеси, настеленные в два ряда.
- Затем засыпают щебень слоем в 8 см. Его тоже нужно утрамбовать и залить известковым молоком.
- Сверху настилают рубероид.
- Потом ДВП толщиной 3 см.
- Прослойка керамзита мелкой или средней фракции около 8 см.
Многослойную утепляющую основу для пола в завершении заливают тощим бетоном, в составе которого преобладает песок. После того как раствор схватится площадь сооружаемого пола засыпают песком и дальше действуют по вышеописанной схеме.
Холодный тип пола с утепленным подпольем
Изначально проводится стандартная подготовка основания. Разница в том, что по подготовленной поверхности не производят засыпку прокаленного песка, а строят опорные столбы из полнотелого кирпича или пенобетонных блоков. Каждый опорный столбик представляет собой отдельное сооружение со своим фундаментом, для заливки которого нужно провести предварительную разметку.
Обратите внимание: доски чистового настила монтируют «в крест» лагам.
Оптимальным вариантом для укладки дощатых половиц является:
- параллельное направление световому потоку в комнате отдыха;
- параллельное направление длинной стене в моечном отделении и в парилке;
- перпендикулярно ходу движения в предбаннике.
Если над лагами не будут устраивать дополнительную обрешетку, лаги нужно класть поперек направлению доски. Все расстояния надо отмерять, планировать и рассчитывать, ориентируясь на центральные оси столбиков и лаг. Отметки нужно оставить на том элементе конструкции, на который предстоит опереться концам лаг: на рубероиде, покрывающем ростверк, на брусе нижней обвязки.
Первую от стены лагу нужно расположить так, чтобы между ее боковой поверхностью и стеной остался зазор 3-20 см и точно так же с противоположной стороны. То есть у самостоятельного строителя есть возможность слегка перемещать намечаемые ряды столбиков при разбивке. Фундамент под опоры можно залить целиком под весь ряд или под каждый из столбиков отдельно. Следует учесть, что фундамент для столбика должен выступать хотя бы на 1 см, желательно на 5 см по всему периметру за контур опоры. Значит, опалубку под заливку полосой для ряда опор нужно сооружать так, чтобы полоса фундамента была шире и длинней ряда на 2-10 см. Настолько же шире и длинней должен быть фундамент для отдельной опоры.
Совет. Согласно отмеченной на обвязке оси нужно отложить в обе стороны половину ширины будущего фундамента и забить в спроектированные на грунт точки колышки. Между колышками надо натянуть шнур и повторить все те же действия в перпендикулярном направлении. Для заливки фундамента полосой достаточно разбить только углы будущего локального основания.
Последовательность действий по заливке бетонной основы предельно проста:
- трамбовка грунта;
- устройство опалубки с высотой бортиков 10 см;
- укладка на дно арматурной сетки;
- сама заливка бетона, ожидание застывания в течение 3х суток;
- потом фундамент укрывают полиэтиленом или рубероидом для гидроизоляции и сооружают опоры.
Обратите внимание. Верхняя плоскость опор должна быть расположена на одном уровне. Выравнивание ряда производится путем нанесения цементного раствора. Если для выравнивания потребуется слой больше 5 см, в цементе «утапливают» арматурную сетку.
Сверху выровненной опоры снова должна идти гидроизоляционная прослойка, на которую нужно положить пропитанную антисептиком деревянную прокладку толщиной 3 см. Вот на нее-то и будут положены лаги, кстати, тоже обработанные антисептиком, а сверху дощатый настил.
Подпольное пространство холодных полов засыпают керамзитом или шлаком, оставляя сверху 5 см пустоты. Для вентиляции подпола по периметру оставляют технологический зазор. В плинтусах обязательно оборудуют отверстия для вентиляции подпола. По строительным нормам на 15 м² площади положено два вентиляционных отверстия, образованные в плинтусе противоположных стен. Общая площадь отверстий 20-30 см². Их закрывают от мышей тонкой сеткой из цветного металла.
Сооружение теплого пола с холодным подполом
Принципиально эта технология устройства деревянных полов отличается от предыдущей схемы только тем, что утеплитель располагают не в подполе, а в сооруженном из лагов каркасе.
- Для укладки утеплителя к нижнему краю бруса с двух сторон прибивают рейку, которая будет поддерживать черепной пол.
- Черепной настил перекрывают полиэтиленом, на него укладывают минеральную вату или насыпают керамзит.
- Между утеплителем и верхней линией лаги оставляют вентиляционный зазор.
- Перекрывают пароизоляционным материалом.
- Настилают дощатый пол.
Еще отличие — способ организации вентиляции теплых полов с неутепленным подполом. Для проветривания в данном случае делают отверстия-отдушины в цоколе, через каждые 5 м. В морозный период отдушины закрывают.
Описанные виды конструкций являются своеобразной основой для разработки собственного проекта деревянного пола. Все остальные типы – модернизированные вариации на тему базовой классики. В зависимости от предстоящей нагрузки и климатических особенностей просто меняются или добавляются составляющие.
