Фундамент УШП: Что скандинаву хорошо, то русскому…?

Правильный фундамент для
деревянного дома

Идя навстречу многочисленным просьбам наших заказчиков, мы решили написать небольшой обзор по существующим на рынке фундаментным решениям, их плюсам и минусам, а также рассказать про преимущества утепленных финских фундаментов для наших домов.

Свайно-ростверковый фундамент

Свайно-ростверковый фундамент

Самым недорогим, прочным и надежным вариантом для постройки деревянного дома для постоянного круглогодичного проживания является свайно-винтовой фундамент или его железобетонный аналог – свайно-ленточный, а правильнее будет сказать, свайно-ростверковый железобетонный фундамент. Суть очень простая – согласно плану фундамента в земле формируются и монтируются сваи, а сверху к ним крепится лента (ростверк).

Если чуть подробнее, то на расстояние ниже глубины промерзания бурятся ямы для свай. Диаметр ямы обычно 250 мм, а её длина – не менее 1 800 мм. В яму подсыпается и трамбуется 200 мм песка, затем треугольником закладываются три прутка арматуры, обвязываются между собой и к их выпускам вяжется армокаркас будущей ленты. Плодородный слой под лентой предварительно снимается на 200 мм, вместо него подсыпается, проливается и трамбуется песок, по бокам ставится опалубка шириной 300 мм и высотой от 400 до 600 мм, в которую заливается бетон М350 (B22,5).

Через 28 дней фундамент наберёт свои 75% прочности и настанет время для монтажа стенокомплекта. В целом для свайно-ростверкового фундамента дела обстоят так.

Плюсы – относительно невысокая стоимость, быстрота возведения и надёжность. Минусы – необходимость качественной, а отсюда недешёвой, сборки деревянного утеплённого пола и частичное ограничение по монтажу системы водяного тёплого пола. Обычно в таком варианте на первом и втором этажах дома монтируются радиаторы отопления, которые, к сожалению, традиционно греют стену около окна за шторой, а не сам пол. Отсюда, в холодное время года, нашим ногам будет холодно, а голове жарко, что совершенно не вяжется с нашим представлением о полноценном комфорте в современном загородном доме.

При таком варианте заказчик получает дискомфорт по ощущениям при ходьбе (эффект батута), сложную и уязвимую конструкцию пола, его низкую энергоэффективность, а также высокий расход энергоносителя и высокие платежи в отопительный сезон, что не есть хорошо. Свайно-ростверковый фундамент будет уместен для дома, используемого в виде сезонной дачи или проживания в формате “пятница-воскресенье”, а вот для варианта круглогодичного постоянного проживания идеальным будет обустройство утеплённого плитного фундамента.

Утеплённая шведская плита УШП

Утеплённая шведская плита УШП

Современным и наиболее оптимальным вариантом с нашей точки зрения, а также с точки зрения “цена/качество/энергоэффективность” является современный утеплённый плитный фундамент.

Он не имеет ничего общего с традиционным народным вариантом “сваи-ростверк-плита 200 мм”, дорогим и абсолютно устаревшим решением, впрочем, до сих пор весьма распространённым среди отечественных застройщиков. Почему мы против подобного фундамента? Всё очень просто – помимо того, что такой железобетонный монстр неоправданно дорог в производстве и требует дополнительных существенных затрат на монтаж инженерных коммуникаций, он ещё и с лёгкостью промерзает в зимнее время, увеличивая расходы на отопление, и, как следствие, обеспечивая высокие платежи за отопление дома. Итого, бетона и арматуры много, а толку мало. Мы считаем этот вариант неоправданно затратным и архаичным, поэтому не видим смысла предлагать его нашим заказчикам.

Итак, продолжим про утеплённый плитный фундамент. Суть обустройства современной утеплённой плиты следующая – на участке заранее проводятся планировочные работы, обычно с помощью механизированной техники. В пятне застройки убирается плодородный слой, участок выравнивается, затем укладывается и трамбуется базовый слой песка, после чего формируется каркас цокольной части фундамента, который изнутри заполняется слоем пенополистирола нужной толщины. Сверху него по армирующей сетке крепятся трубы тёплого пола, а чуть ранее монтируются закладные для ввода в дом коммуникаций и согласно проекту разводится вся инженерия.

Заканчивает процесс формирования такой плиты слой бетона, который по готовности затирается и шлифуется в единую плоскость. Также не забываем про ливнёвку, дренаж и утеплённую отмостку. Из самых популярных вариантов такого типа фундамента сегодня наиболее известна утеплённая шведская плита (УШП) с пенопластовым L-блоком по периметру.

Что лучше УШП или ленточный фундамент

Фундаментная плита” у многих ассоциируется с плитой перекрытия, то есть неким плоским параллелепипедом. Но во всем мире это означает ленточный фундамент с полом по грунту, то есть во первых “ленточный”, а во вторых “пол по грунту”. Фундамент с полами по грунту заливают за один прием: подошву, стены и пол. Такой тип фундамента чаше используется в южных штатах (которые расположены южнее южного берега Турции, где многие россияне любят отдыхать). В холодном климате подобный фундамент лучше не использовать, особенно если на участке пучинистые грунты.

В более холодных штатах традиционно используется ленточный фундамент глубокого заложения. В зависимости от высоты стены фундамента называется подпольем или подвалом. Этим фундаментам не страшно морозное пучение, потому что подошва фундамента находится ниже уровня глубины промерзания. Ленточные фундаменты, дороже плиты, хотя в России считается наоборот, но как говорится “Нет худа без добра”. Они дарят удобство прокладки коммуникаций и создают дополнительную площадь. Но в некоторых ситуациях подобные фундаменты просто невозможно использовать или можно, но при больших финансовых вложениях. Американские инженеры разработали технологию строительства плиты в холодном климате на пучинистых грунтах и назвали утепленный мелко заглублённый фундамент.

История появления Утеплённой Шведской плиты

В России уже 20 лет ряд компаний предлагают строить Утепленную Шведскую Плиту, хотя данный фундамент не имеет никакого отношения к шведам. Этот тип фундамента (FROST-PROTECTED SHALLOW FOUNDATION) впервые стал использоваться Frank Lloyd Wright для своего дома в 1902 году, а затем для жилой застройки эконом класса в пригородах Чикаго во времена Великой Депрессии в 1930 году. Особый упор делался на экономичности конструкции. В 50-е годы технологией заинтересовались скандинавы и для накопления данных построили несколько домов на FPSF. Эксперимент удался настолько, что к 1972 году в одной только Швеции было построено более 50’000 домов на этом виде фундамента. Примерно в это же время Норвежское Королевское Общество выделило грант размером около 10 млн. долларов под создание скандинавского межгосударственного фонда для более детального изучения вопроса. В 1976 была опубликована работа Frost I Jord (Процессы замерзания в грунте). На основе результатов проекта Frost I Jord начиная с 1978 года норвежцы стали публиковать национальные СНиПы касательно FPSF.

К концу 20-го века в Скандинавии на FPSF было построено более миллиона домов. Особую популярность утепленный плитный фундамент приобрел благодаря идеям “пассивного дома”. Сами американцы теперь признают, что скандинавы творчески переработали и существенно обогатили практику использования FPSF и теперь сами внедрили правила строительства утепленных мелкозаглубленных фундаментов в свой строительный код. Особенно отмечается тот факт, что в скандинавском версии этот тип фундамента представляет из себя интегральное решение собственно фундамента, устройства пола первого этажа, низкотемпературного отопления и системы ввода-вывода коммуникаций.

Шведские исследования УШП

Поскольку слишком много в рунете спекуляций и недопониманий по поводу утепленного мелкозаглубленного фундамента, мы приводим здесь исследования, проведенные в Швеции в двух разных городах с разной глубиной промерзания и выводы, сделанные на основании этих исследований, а также рекомендации по строительству УШП.

Расстояние от края фундамента
–◊– Ширина 0,6м; толщина 0,05 м–■–Ширина 1,2 м; толщина 0,05 м
–▲–Ширина 0,6 м; толщина 0,1 м–×–Ширина 1,2 м; толщина 0,1 м
Глубина y, м

Расстояние от края фундамента внутрь, х (м)

На рисунке представлен график промерзания в холодном климате с глубиной промерзания 2,3 метра, при использовании утепления по периметру здания, положительные величины по оси Х говорят о риске подвергнуться морозному пучению. Как видно из графика увеличение толщины утеплителя практически не играет роли и наиболее оптимальной толщиной в таком климате будет достаточно 0,1 м, а вот ширина утепления отмостки может существенно уменьшить глубину промерзания, но следует иметь ввиду, что данный график сделан для средней части стены фундамента. В углах глубина промерзания обычно будет вдвое больше, поэтому там необходимо расширить площадь утепления, на какую величину, зависит и от глубины снегового покрова, который частично утепляет грунт. Для более умеренного климата, где глубина промерзания не превышает 1,1 м, также необходимо утепление отмостки, но ширина может быть 0,6 м, а толщина 0,05-0,1 м. При этом следует заметить, что увеличение утепления под полом по грунту ведет к увеличению глубины промерзания (смотрите рисунок)

Исходя из таблицы R403.3.3(1) Толщина утеплителя для Московской области например должна быть не менее 6 см для вертикального утепления стен и горизонтального утепления вдоль стен, а в углах не менее 7 см

УШП нельзя использовать для районов с вечной мерзлотой.

Итак, сколько же стоит УШП?

Нужно различать под какой дом делается фундамент и на каких грунтах.

УШП для дома из пеноблоков

Для расчета возьмем двухэтажный дом из пеноблока с толщиной несущих стен 200 мм и со слабыми грунтами в Московской области, где глубина промерзания не менее 135 см. Смотрим в таблицу раздела Подошва R403.1 Для слабых грунтов и 2-х этажей ширина подошвы должна быть не менее 620 мм, высота 200 мм. Для дома 10×10 м периметр плюс две внутренних подошвы будет 10 × 4 + 10 × 2 = 60 м. Для Московской области глубина от низа пола для мелкозаглубленных утепленных фундаментов должна быть не менее 500 мм. При этом при заливке одновременно с полом “ноги” плиты расширяют в верхней части, увеличивая расход бетона приблизительно на 1/3. Объем бетона для ленты будет 60 × 0.5 × 0.62 × 1.3 = 24.2 м³. (Площадь ленты будет 60 × 0.62 = 37.2 м²). Объем бетона на плиту будет 10 × 10 × 0.1 = 10 м³. Итого на двухэтажный дом из пеноблока понадобится 34,2 м³ бетона (3400 р/м³). Стоимость бетона: 117.000 руб

Арматура укладывается только в стены фундамента, а в пол кладется сетка. Для армирования ленты необходимо 6 длин стен фундамента плюс немного для связей. Приблизительно необходимо 300 м арматуры №12. х 0.88 кг, то есть чуть более 264 кг. (24000р/тонна) Стоимость арматуры: 6.340 руб

Сетка сварная под стяжку в 2 слоя 200 м² × 250 руб/м² = 50.000 рублей

Далее, по правилам, под ленту фундамента и под отмостку делается подушка из гравия или щебня (не песка), толщиной не менее 10 см. Поскольку для Московской области ширина утепления отмостки по углам должна быть не менее 90 см, то площадь засыпки гравия под фундамент будет (10+1.8)²=144 м² или 14,4 м³ гравия. Под пол гравийная подушка должна быть толще, если высота плиты от уровня земли будет 30 см, то толщина засыпки будет 20 см (при условии, что толщина утеплителя под полом будет 300 мм). Площадь подушки будет 100 м² – 37 м² = 63 м². Объем гравия на подушку под полом будет 63 × 0.2 = 13 м³. Всего понадобится гравия не меньше 28 м³ – около трех средних камазов (1800 руб/м³). Стоимость гравия: 50.400 руб

Далее – утеплитель. Минимальная толщина утеплителя для Московской области должна быть 7 см (чуть больше 6 см). При этом горизонтальное утепление делают только из XPS большой плотности. Считаем объем. Под плиту в Швеции обычно укладывают до 300 мм утеплителя, 63 м² (площадь плиты за минусом стенок). Нам потребуется около 19 м³ экструдированного пенополистирола. На утепление наружных стен, подошвы и отмостки понадобится (площадь засыпки гравия 144 м² минус 63 м²) 81 × 0.1=8.1 м³. Итого необходимое количество листов экструдированного пенополистирола около 27 м³ (6200 рублей) или 167400 рублей. Для вертикального утепления периметра фундамента понадобится 40 × 0,6 м =24 м³ пенополистирола (3800 руб/м³) или 91200 рублей.

Стоимость утеплителя: 258.600 руб.(с учетом отходов)

По самым скромным подсчетам стоимость материалов для УШП под двухэтажный дом из пеноблоков 10х10 м составит около 482.400 рублей.

УШП для каркасного двухэтажного дома

Для слабых грунтов ширина подошвы для каркасного дома должна быть 40 см, высота 200 мм. Площадь ленты будет 60 × 0,4 = 24 м². Объем бетона для ленты будет 24 × 0,5 × 1,3 = 16 м³ или 16 × 3400 = 54.400 рублей.

Объем бетона для пола будет тот же, то есть 10 м³ или 34000 рублей

Стоимость бетона: 88.400 рублей

Стоимость арматуры: 6340 рублей

Стоимость сетки: 50000 рублей

Площадь подушки под полом будет 100 – 24 = 76 м² . Объем гравия 76 × 0,2 = 15,2 м³. Площадь подушки под всем фундаментом и под отмосткой 144 м². Объем гравия 144 × 0,1 = 14,4 м³.

Итого гравия 30 м³ или 54.000 рублей.

Под плиту необходимо 76 м² экструдированного пенополистирола толщиной 0,3 м или 23 м³. Под весь фундамент и отмостку еще 144-76=68 м² или 68 × 0,1 = 6.8 м³. Стоимость экструдированного пенополистирола будет 30 × 6200 руб. = 186000 рублей. Стоимость простого пенополистирола та же, то есть 24 м³ × 3800 = 91200 рублей.

Стоимость утеплителя: 186000 + 91000= 277.000 рублей.

Общая стоимость материалов на фундамент под двухэтажный каркасный дом 10 на 10 м будет около 476000 рублей. Как видно экономия строительства УШП для каркасного дома составит всего около 6000 рублей.

Сравнение УШП с ленточным фундаментом

Ленточный фундамент глубокого заложения с подвалом и высотой стен 250 см под каркасный дом общей площадью 216 кв м.

Если строить каркасный дом, площадь которого будет такая же, то есть около 200 м², то площадь застройки такого дома будет 8×9 м, или 72 м².

Длина подошвы этого дома будет 8 × 2 + 9 × 2 + 9 = 43 м ( необходима всего одна промежуточная стена для опирания лаг первого этажа), ширина под каркасный дом в два этажа будет 33 см (возьмем 40), высота та же 20 см.

  1. Бетон под подошву 43 × 0.4 × 0.2 = 3.44 м³. Стоимость 11.700 рублей
  2. Площадь бетонного пола (8-1,2) × (9-0,8) около 50 м², при толщине 10 см понадобится около 5 м³ или 17000 рублей)
  3. Под стены: длина наружных стен 43 м Объем бетона 43 × 0.2 × 2.5=21,5 м³. Стоимость 73.100 рублей

Итого расход бетона для фундамента будет около 102.000 рублей.

Арматура для подошвы и горизонтальная арматура для стен около 200 кг или 4800 рублей (2 горизинтальных прута для подошвы и 1 прут посередине высоты стены, и 1 прут в верхней части стены. Всего 4 длины стен плюс 2×9 м.)

Вертикальная арматура №16 на расстоянии 1 м общая длина арматуры 43 × 2.5 = 108 м 108 м х 1.58 кг=171 кг или 4100 рублей

Стоимость арматуры 9.000 рублей.

Сетка под стяжку 100 м² × 250 руб/м² = 25.000 рублей

Гравий 72 м² × 0,1 м = 7 м³ Стоимость гравия около 13000 рублей

Утеплитель необходим только на верхнюю незащищенную часть стены, но будем считать на всю стену, правда необходим более дешевый пенополистирол по цене 3800 рублей за куб. 43 × 2.5 × 0.07 = 8 м³ Стоимость утеплителя на стены 30.400 рублей

Перекрытие по деревянным балкам
  1. Доски около 2 кубов по 7000 рублей = 14000 рублей.
  2. Черновой пол OSB 18 мм шпунтованная около 300 руб за 1 кв/м 22.000 рублей.
  3. Утеплитель 72 × 0.2 × 1800 = 26000 рублей.

Итого стоимость перекрытия ориентировочно составит 62.000 рублей. (Хотя эту стоимость не нужно прибавлять к стоимости фундамента, поскольку она относится к стоимости пола первого этажа и одни пол подвала у нас уже подсчитан. Но мы все же сложим, чтобы доказать, что и в этом случае подвал выходит дешевле УШП.)

Стоимость материалов для фундамента каркасного дома вместе с полом подвала и полом первого этажа составит 241.400 рублей или почти в два раза дешевле утепленного мелкозаглубленного фундамента, коим является УШП. Я не знаю как можно отрицать очевидные факты, чтобы не понять преимущество строительства каркасного дома с подвалом. Конечно, вам нужно потратиться на лестницу, на отделку, если вы хотите превратить это помещение в жилое. Несомненно, что придется вызывать экскаватор, чтобы вырыть котлован, при этом не стоит думать, что дешевле будет рыть вручную. Возможно, понадобится вывезти грунт, хотя его можно использовать на участке, например, для создания альпийской горки. Также нужно будет сделать гидроизоляцию стен подвала с наружной стороны, но при использовании утеплителя, это будет стоить не слишком дорого, нынче продаются специальные пленки для гидроизоляции, которые стоят относительно недорого, и не требуют специальных навыков и инструментов.

Если в доме есть подвал, то на основном этаже не нужна котельная, не нужна прачечная, не нужны различные кладовые и комнаты могут быть меньшего размера, потому что не нужно будет в них хранить кучу сезонных вещей, которые бывают нужны раз в год. Следовательно для поддержания чистоты и порядка в жилых помещениях будет требоваться меньше времени, и вы сможете тратить его на отдых и развлечения.

Почему же у американцев, канадцев и шведов получается экономить на фундаменте, строя непрактичную плиту? Потому что у них нет таджиков! Шутка, но в ней правда, правда в том, что их строительные рабочие получают нормальную зарплату, минимум которой регулируется государством и с которой платятся налоги. Поэтому, если добавить зарплату оператора экскаватора, водителей и бетонщиков, то стоимость строительства у них возрастает в разы по сравнению со стоимостью материалов. Ясное дело, выкопать яму глубиной 50 см дешевле, чем 150 см, построить низкую стену тоже дешевле, вот только когда у вас лопнет труба под этим фундаментом, тогда ремонт будет значительно дороже, чем просто вызвать сантехника.

Что думают люди про УШП

УШП хороша для каркасных гаражей, бань. Там где пусть пропучит, несильно если. А так, кроме возможного перерасхода бетона, плюсов особых не видать.

– Согласно практики строительства утепленных мелкозаглубленных фундаментов, в качестве такого фундамента может использоваться как плита с полами по грунту, так и ленточный фундамент и постоянный деревянный фундамент, поэтому первое утверждение верно, а второе не совсем, УШП используется для домов, где средняя температура не опускается ниже 18°С (зимой можно уехав, выключить отопление, но не более, чем на 3 недели). Это означает, что для гаражей и бань УШП совсем не подходит, хотя в них тоже можно утеплить плиту снизу.

Ну раз в УШП утепление решает, то почему бы не сделать УРЛ (утепленную русскую ленту)?
В бетоне некоторая экономия, в арматуре существенная экономия, результат тот же.

Надо чтобы шведская была. На худой конец финская. И домик каркасный запилить.

Под плиту нужно готовить основание. На плодородный грунт вы ее не поставите, правильно? Значит 50-60 см грунта долой. Сама плита толщиной 30 см, плюс под ней утеплитель 10 см (хотя под пол по грунту и 5 см будет достаточно – это из неявной экономии) итого 40 см. Получается у вас уровень чернового пола минус 10 см от уровня земли. Что делаем? делаем подушку. Но не только из-за высоты, но и по технологии положено замещение грунта на непучинистый. Под пятно застройки+под отмостку. А это 20 м3 щебня/песка (или приблизительно 25 т.р.) на каждые 10 см подъема. Подняли на 40 см – 100 т.р. выложили, на 60 см – 150 т.р. И это только за материал, без укладки, без трамбовки. Вы скажете, позвольте, так под полы по грунту тоже поднимать основание! Да, но это не 20 м3, а 14 м3 за 10 см. Кроме того мы можем плитами перекрытия перекрыться и все равно останемся не только с высоким полом но и с солидной экономией в кармане.

Плита конечно же имеет право на существование. Но это НЕ универсальное, НЕ дешевое, НЕ экономичное решение, как многие ее преподносят.

  1. Основание нужно готовить под любой фундамент и практически, на любых грунтах (разве что на скалистых не нужно).
  2. Толщина плиты 30 см это перебор, если имелся ввиду пол по грунту, то 10 см достаточно, чтобы выдержать ванную с водой, а подошва фундамента для Московской области должна быть минимум 50 см ( глубина промерзания 135-140 см), южнее

-В общем, я давно убедился в том, что идеальный вариант литье ленты плюс укладка готовых плит. Меньше гемора в подготовке. Практичнее – есть доступ в подполье. Либо полы по грунту – дешевле, но нет доступа в подполье – это для тех кто умеет все хорошо планировать.
УШП идеален для какого-нибудь подмосковья где много торфяников и болот. Для мест где грунтовые воды очень близко к “уровню земли”.

В этой фразе видно, что человек думающий, правда укладка готовых плит не слишком хорошее решение – дешевле и практичнее деревянное перекрытие, но тут как кому нравится, если хочется быстрее разрушить суставы ног, то делайте бетонное перекрытие.

Имейте ввиду что ушп предназначена для каркасных и деревянных домов. То есть легких. Не нужно пытаться на ушп построить кирпичный дом.

Не верно. УШП это тот же ленточный фундамент с полами по грунту, на нем можно строить любой дом, только бетона и арматуры потребуется больше, и обязательная геология и расчет инженера.

УШП: развод на деньги или экономия средств?

Один из трендов в малоэтажном домостроении последних лет – фундамент в виде утеплённой шведской плиты (УШП). Чем обусловлен высокий спрос на такой фундамент? Какие у него плюсы и минусы? Какие требования к его конструктиву и к материалам, которые используют для его создания?
Формально УШП – это разновидность утеплённой монолитной бетонной плиты, которая дополнена утеплённой отмосткой. Однако в отличие от обычных плитных фундаментов в УШП встроены основные инженерные системы:
■ Отопление – водяной тёплый пол
■ Водоснабжение
■ Канализация
■ Электроснабжение
Также в большинстве случаев при строительстве УШП предусматривают систему дренажа по периметру фундамента.

Каковы плюсы УШП?

[1] Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать.
[2] Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента.
[3] Не требуется глубокий котлован: экономия на земляных работах.
[4] Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома.
[5] Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)

[6] Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке.
[7] Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений.
[8] Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.

[9] В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.

Каковы минусы УШП?

При всех своих достоинствах у этой конструкции есть и недостатки:
[1] Проблематично устраивать УШП на участках с уклоном. В принципе это возможно, но потребуется выравнивание участка за счёт подсыпки песка, а это весьма затратное мероприятие.
[2] Невозможно или неоправданно дорого создать в доме, стоящем на УШП, подвал или погреб.
[3] Коммуникации проложены внутри плиты, и потому их ремонт в случае аварийной ситуации либо неосуществим, либо затруднён.

Дмитрий Андриади, руководитель компании BAUHAUS:
«Если в систему тёплого пола, интегрированного в УШП, залита вода, и зимой она замёрзла при отключении электричества, то трубы разорвёт, и отремонтировать их будет нельзя. Придётся демонтировать напольное покрытие, установить новый тёплый пол поверх существующего, выполнить стяжку, уложить новое напольное покрытие. Поэтому лучше изначально заливать в систему отопления антифриз. Но если тёплый пол повредили, например, при бурении перфоратором, то локальный ремонт вполне возможен. Что же касается труб систем водоснабжения и канализации, то аварии, способные полностью вывести их из строя, маловероятны»

Отметим ещё несколько особенностей УШП. На такой фундамент чаще всего опирают одно- или двухэтажные дома. Но при наличии продуманного конструктивного расчёта можно сооружать УШП и под тяжёлыми зданиями (более двух этажей) или под домами с неравномерной нагрузкой (когда часть – одноэтажная, а другая – двухэтажная).
УШП предполагает низкий цоколь. Высота фундамента обычно 300-400 мм. Это удобно, ведь на входе в дом можно сделать лестницу высотой всего в пару ступеней. Максимально комфортная, почти безбарьерная среда. Такое решение особенно актуально тогда, когда в доме проживают пожилые люди или люди с ограниченными возможностями.
Если же вам обязательно нужен высокий цоколь, стоит предпочесть другое скандинавское ноу-хау – утеплённый финский фундамент (УФФ). Это мелкозаглубленный ленточный фундамент с утеплёнными полами по грунту. Решение проблемы низкого цоколя в рамках УШП – увеличить толщину песчаной подушки и/ или слоя теплоизоляции под плитой. Но это дополнительные расходы.

УШП: дорого или нет?

К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным.
Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 – 1,5 млн руб.
Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG

Сколько прослужит?

Заказчиков всегда волнует вопрос: насколько надёжен и долговечен «шведский» фундамент? Он надёжен и долговечен при соблюдении трёх условий: продуманного проекта, использования качественных материалов и привлечения высококвалифицированной рабочей силы для его устройства. В этом случае он прослужит много лет.

Александр Плешкин, инженер компании LAFARGEHOLCIM:
«Важное условие надёжности и долговечности УШП – наличие проекта, в который входит план с подробным расположением стен, разводкой теплого пола и точным указанием ввода и вывода коммуникаций. Проект должен учитывать различные нагрузки (от собственного веса, эксплуатационные и снеговые), грунтовые условия, особенно уровень грунтовых вод. В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ»

Чем утеплять?

Рассмотрим основные материалы, применяемые при сооружении УШП. Начнём с теплоизоляции. Толщина её слоя, как правило, 200-300 мм. Точнее, 100 мм под рёбрами плиты (их устраивают под несущими стенами) и 200-300 мм (в зависимости от высоты рёбер) под её подошвой. Плюс 50 мм – под отмосткой. В качестве утеплителя применяют в основном плиты из экструдированного пенополистирола (ЭППС, XPS).

Этот материал оптимален для подземных конструкций. Среди его достоинств:
■ Высокая прочность на сжатие – от 250 до 500 кПа при 10% линейной деформации (в зависимости от марки изделия). Высокопрочные плиты без проблем выдерживают нагрузку даже от тяжёлого здания (порядка 10 тонн/м2)

■ Коэффициент водопоглощения – всего 0,3-0,4% по объёму. То есть материалу не грозит намокание из-за грунтовых или поверхностных вод.
■ Низкий коэффициент теплопроводности – 0,032-0,034 Вт/(м•°С). Иными словами, пенополистирол очень хорошо сберегает тепло.
■ Плиты не подвержены гниению и воздействию микроорганизмов.
■ Заявляемый производителем срок службы в грунте – не менее 50 лет.

Александр Керник, руководитель группы тех.поддержки продаж «УРСА Евразия»:
«Для чего нужно утеплять плиту фундамента и отмостку? Во-первых, для защиты подземной конструкции от морозного пучения грунта. Грунт не должен замерзать, расширяться и сдвигать фундамент. Благодаря утеплителю мы сохраняем геотермальное тепло в грунте под плитой и отмосткой. Во-вторых, утеплитель препятствует передаче тепла от системы тёплого пола в грунт. Всё тепло устремляется вверх, в помещения дома. Тем самым мы экономим на отоплении. Третий момент конструктивный: в УШП для усиления предусматривают железобетонные рёбра под несущими стенами здания. Пространство под плитой между рёбрами не должно быть пустым, поэтому его также заполняют утеплителем, но обычно меньшей марки (с прочностью на сжатие не 500 кПа, а 250 кПа) – для снижения затрат на УШП»

Какие трубы использовать?

Для системы водоснабжения и водяного тёплого пола применяют трубы из сшитого полиэтилена марок PEX-A, PEX-B, PEX-C, полиэтилена повышенной термостойкости PE-RT, а также металлопласта. Все они обладают высокими показателями по механической прочности, теплопроводности, долговечности.

Дмитрий Андриади, руководитель компании BAUHAUS:
«Для тёплого пола в УШП мы рекомендуем трубы из сшитого полиэтилена марки PEX-A или металлопласта. Они относятся к одной ценовой категории. Однако у труб PEX намного больше удлинение при нагреве, и в теории из-за изменений в размерах трубы этого типа, находящиеся в монолитной бетонной плите, спустя годы могут истончиться, вплоть до появления разрывов. На практике мы не сталкивались с подобными проблемами. В любом случае металлопласт не имеет такого линейного удлинения, и его проще укладывать. Мы не советуем использовать трубы PEX-B и PEX-C, потому что их сравнительно легко переломить при монтаже. И форму они не восстанавливают. Так что есть риск загубить их».

Для тёплого пола и системы водоснабжения применяют трубы, как правило, двух диаметров – 16 или 20 мм. Притом 20-ую трубу выбирают лишь тогда, когда длина контура тёплого пола свыше 80 м, а также когда в системе водоснабжения есть потребители с очень большим расходом воды.
Канализацию выполняют обычно с помощью «рыжих» труб из поливинилхлорида (ПВХ), стандартный диаметр 110 мм. Если в доме много сантехнических приборов, большая длина канализационной магистрали, мало или вообще нет ревизионных колодцев, то используют трубу диаметром 160 мм

Как устроена плита?

Поверх слоя теплоизоляции сооружают армированную бетонную плиту. Все инженерные коммуникации должны быть интегрированы в УШП до заливки бетона. Притом система тёплого пола обязательно должна быть опрессована.

Александр Плешкин,инженер компании LAFARGEHOLCIM:
«Бетонная плита в конструкции УШП состоит из двух принципиальных элементов. Первый – рёбра жёсткости, которые несут и распределяют нагрузки от стен, перекрытий, крыши, оборудования, мебели. Также они должны выдерживать эксплуатационные нагрузки на перекрытия и снеговые нагрузки, которые зависят от региона строительства. Исходя из всех этих нагрузок, подбираются марка бетона и сечение арматуры. Обычно применяют бетон марок М300 (класс B22,5) или М350 (класс B25), а также 4 арматурных стержня диаметром 10-12 мм A-III (A-400), которые располагают в продольном направлении. Дополнительно устраивают поперечные хомуты из стержней с шагом, как правило, 300 мм. Высота рёбер – от 200 до 300 мм.
Второй элемент – остальная часть фундамента. Её толщина обычно составляет 100 мм, марка бетона – та же. Сечение и схему раскладки арматуры подбирают, исходя из нагрузок, но чаще всего это один ряд стержней диаметром 6-10 мм A-III (A-400), связанных в сетку с ячейками 150 х 150 мм. Арматуру устанавливают на фиксаторы из ПВХ, строго следя за тем, чтобы она не лежала на утеплителе. Высота фиксаторов должна быть такой, чтобы арматура находилась внутри защитного слоя из бетона толщиной не менее 40 мм».

В следующей статье мы подробно расскажем обо всех этапах сооружения УШП. Если же вам нужна полная информация о строительстве дома из газобетона, приглашаем на курс от YTONG

Фундамент УШП: Что скандинаву хорошо, то русскому…?

В последнее десятилетие в коттеджном и частном малоэтажном строительстве набирает популярность скандинавская технология организации мелкозаглубленного плитного фундамента, оборудованного сетевым коммуникационным оборудованием. Разработанная шведскими архитекторами технология «Schwedenplatte» в России получила название «Утепленная шведская плита».

Технология может быть полностью независимой? Об этом мы побеседовали с руководителем инженерно-технического центра ТехноНИКОЛЬ Дмитрием Михайлиди.

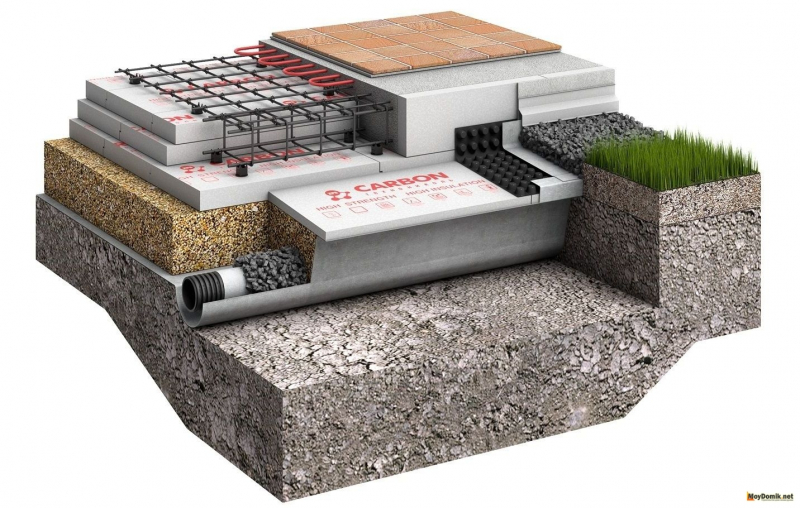

Схема устройства фундамента УШП ТЕХНОНИКОЛЬ CARBON ECO SP

– Дмитрий, я предлагаю начать беседу с преимуществами Утепленной шведской плиты. Сегодняшний день – это одно из популярных решений в частном строительстве, другие виды конструкций?

– Выбор технологий УШП позволяет сделать фундамент более функциональным. Конструктив, монтаж которого у бригады из 4 человек, занимает не более 2 недель, объединяет в себе собственно фундамент, готовит к чистовой отделке пол, инженерные коммуникации и система отопления первого этажа. Таким образом, строительство требует меньше времени и усилий.

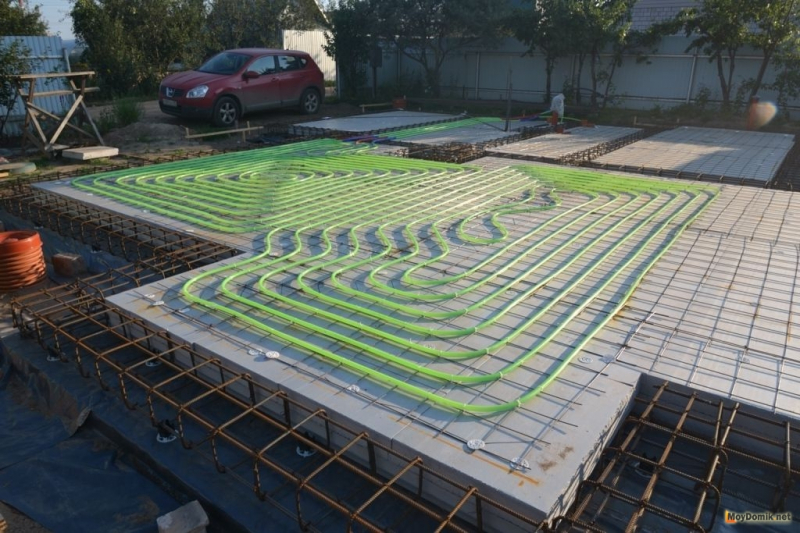

Утепленная шведская плита и система водяного отопления

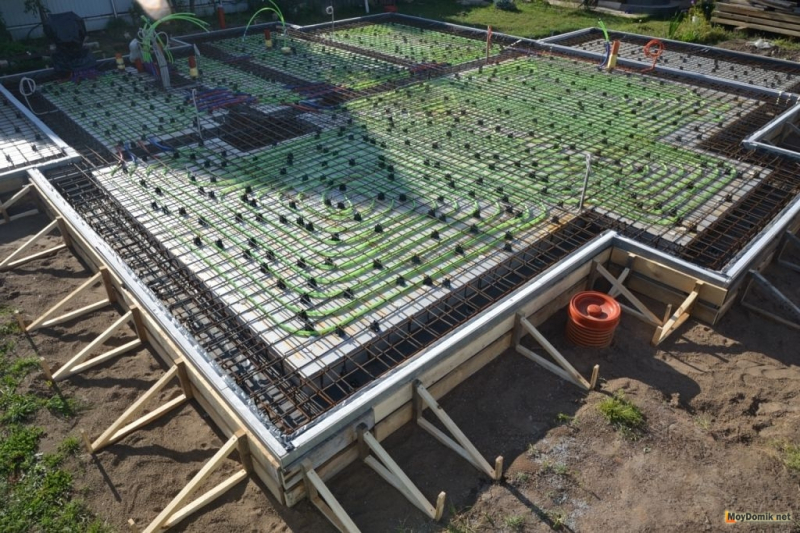

Утепленная шведская плита и система теплого пол

Кроме того, основание позволяет применять его в самых разных климатических условиях. Технология «плавающей» плиты делает ее устойчивой даже к слабой почве с низким уровнем грунтовых вод. И главное, главное преимущество: технология полностью соответствует европейским стандартам энергоэффективности (пассивного) домостроения, позволяет строить здания через фундамент (и это более чем на 20% всех теплопотерь) и экономить энергоресурсы.

– Из-за недостатков, которые могут быть получены из-за недостатка энергии, вероятности, что постепенные осадки окажутся в результате недостаточного обоснованного и постепенного разрушения слоев, которые считают пенополистирол идеальным местом для своих нор. Учитывая все эти факторы, стоит ли овчинка выделки?

– Технология УШП действительно требует только самых продуманных взвешенных решений, которые позволят избежать перечисленных вами рисков и обеспечить надежное основание для нескольких поколений. Но, обо всем по порядку.

Фундамент на основе УШП действительно обойдется дороже, чем традиционный. Общая стоимость фундамента, монтаж системы отопления и внутренней отделки пола. Кроме того, такое решение оказывается более выгодным. Экономика на энергоресурсах в процессе эксплуатации станет ощутимой уже в первые годы.

Чтобы избежать последствий морозного пучения, нужно сделать основание фундамента ниже глубины промерзания. В этом случае основополагающим является более выгодное решение по сравнению с традиционными вариантами: почва под утопленной плитой не промерзает, что исключает возможные проблемы на пучинистых грунтах.

Возможность усадки и разрушения утеплителя в процессе жизнедеятельности грызунов действительно являются серьезными рисками. Мы рекомендуем только проверенное решение.

Маркировка экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO SP, SP – в этом случае как раз означает «Schwedenplatte». Это единственный в России специально разработанный материал для устройства фундамента по технологии «утепленная шведская плита». Он практически не впитывает воду, а набухает и не дает усадки. Кроме того, все необходимые компоненты этого решения не должны вызывать сомнения и вызывать сомнения в совместном использовании дезинфектологии и дератизации.

Высокая прочность при сжатии при линейной деформации, при 10% -м, так и при 2% -ном сжатии, дает возможность использовать данный материал в нагруженных конструкциях и обеспечивает прекрасную толщину под нагрузкой. В процессе производства XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наличие наноуглерода снижает теплопроводность материала и повышает его прочность. В результате насыщенные наноуглеродом плиты XPS ТЕХНОНИКОЛЬ ЭКОЛОГИЧЕСКИЙ УГЛЕРОД имеют светло-серебристый оттенок и соответствуют показателям энергоэффективности.

Фундамент УШП – Утепленная шведская плита

– В начале нашей беседы вы упомянули о том, что монтаж фундамента по типу Утепленная шведская плита занимает у бригады из 4-х человек не более 2 недель. Насколько это трудоемкий процесс и реально ли осуществить его самостоятельно?

– На самом деле, монтаж такого фундамента не сложен. Он не требует применения тяжелой техники, каких-то особых инструментов и представляет собой четкий алгоритм послойной укладки материалов. Для этого необходимо выделить следующие этапы: подготовка основания, монтаж коммуникаций, укладка труб, армирование, укладка труб «теплый пол», контрольно-измерительные работы, укладка бетона, заключительные работы, контроль качества.

Требуется высокая точность и не допускаются ошибки. Малейшие самые даже недочеты в монтаже утепленной шведской плитки могут повлиять на эксплуатационные характеристики фундамента. Поэтому лучше доверить его монтаж профессионалам своего дела.

Когда дом начинается с УШП

Читателям нашего портала хорошо знакомо утверждение «судьба дома зависит от надёжности его снования». Именно поэтому к его выбору необходимо подходить вдумчиво, тщательно взвесив все «за» и «против». В этой статье эксперты FORUMHOUSE рассказывают о сильных и слабых сторонах фундамента по технологии УШП, и помогают разобраться, какие выгоды и риски получает застройщик, выбравший именно этот тип фундамента.

  • Плюсы и минусы УШП;
  • Подготовка к монтажу;
  • Как снизить стоимость конструкции.

УШП: за и против

При упоминании слова «фундамент» большинство застройщиков представляет простое бетонное основание, выполненное в виде плиты или ленты. Но многие слышали и про такой тип фундамента, в котором все необходимые коммуникации проведены заранее, а само основание является идеально ровной поверхностью, уже подготовленной к монтажу чистового пола.

Этот подход позволяет существенно сократить сроки возведения здания, а если фундамент хорошо утеплён, то он выполняет функцию теплоаккумулятора, снижая расходы на отопление и делая ваш дом комфортным и энергосберегающим.

Такое основание для дома называется «утеплённая шведская плита». Мнения о месте происхождения этой технологии разнятся, но эксперты едины в одном – по сравнению с обычным, фундамент по технологии УШП является более энергоэффективным и функциональным основанием для возведения современного дома. Рассмотрим плюсы и минусы фундамента УШП.

Плюсы УШП

В 2008 году на FORUMHOUSE было зафиксировано первое в России упоминание фундамента по технологии УШП, как идеально подходящего для каркасника. В наших широтах эта технология еще не была известна, но после этого за короткое время приобрела огромную популярность.
Вот ее главные плюсы:

  • Возможность монтажа практически на любом типе грунта;
  • Быстрый срок возведения и высокое качество конструкции;
  • Слой теплоизоляции сокращает потери тепла в помещении;
  • Меньший, по сравнению с обычным плитным фундаментом, расход бетона;
  • Основание уже подготовлено для укладки чистового пола;
  • В утепленную шведскую плиту заранее интегрированы необходимые инженерные коммуникации.

Минусы УШП

Но как бы ни был хорош фундамент УШП , небольшие минусы у него тоже есть. И эти минусы могут стать аргументами против такого решения фундаментного вопроса:

  • Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии, что приводит к увеличению стоимости работ;
  • По сравнению с ленточным, фундамент по технологии УШП имеет меньшую высоту (в среднем от 300 до 400 мм);
  • Важное условие: на неровных участках с большим перепадом высот под такое основание дома нужно предварительно выровнять площадку, что также приводит к увеличению стоимости работ;
  • При использовании утепленной шведской плиты невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости дома;
  • Так как все коммуникации проведены внутри утепленной шведской плиты, доступ к ним для проведения ремонтных работ при аварийной ситуации затруднён.

Что такое УШП

Этот тип базы для строительства дома представляет собой монолитный фундамент низкого заложения. Основное его отличие от обычной плиты в том, что в УШП заранее устанавливаются все необходимые коммуникации, а именно:

  • Система водяного тёплого пола;
  • Система водопровода и канализации;
  • Система электроснабжения.

Для каких грунтов подходит УШП

Для утеплённой шведской плиты практически нет ограничений по типу и составу грунта, на котором она может располагаться. УШП хорошо себя зарекомендовала на сложных грунтах с высоким уровнем грунтовых вод и низкой несущей способностью. Такой тип фундамента успешно применяется в холодных регионах, где сезонное промерзание грунта приводит к возникновению сил морозного пучения.

За счет замещения нестабильного грунта под УШП подушкой из песка и щебня и «армирования» основания геотекстилем можно добиться ее размещения на очень сложных грунтах, а система дренажа понизит уровень грунтовых вод в пятне застройки.

При решении использовать как фундамент по технологии УШП, следует учесть, что технологическая сложность его изготовления значительно превосходит другие виды плитных фундаментов.
Перед началом монтажа настоятельно рекомендуется:

  • Составить детальный проект как вашего будущего дома со всеми необходимыми коммуникациями, так и фундамента;
  • Необходимо строго придерживаться технологии и последовательности строительства;
  • ​Закладку и ведение всех коммуникаций необходимо осуществлять с точностью до сантиметров.

Утепленная шведская плита: как снизить стоимость

Так как утеплённую шведскую плиту нельзя сравнивать с обычным ленточным или плитным фундаментом, необходимо выяснить, какие выгоды должен получить застройщик, если он выберет подобный тип основания для своего дома. Комментарий нашего эксперта:

Застройщик получает сразу все необходимые ему в дальнейшем элементы: фундамент, черновой пол и систему отопления с необходимыми коммуникациями. Можно сказать, что благодаря скорости возведения вы за один месяц получите комплексную систему, которою можно подключать к источнику тепла. А благодаря своей теплоёмкости, применение фундамента УШП дает дополнительные преимущества при отоплении тепловыми насосами.

В среднем, фундамент в 100 м2 изготовляется за 7 дней. Бетонная поверхность утепленной шведской плиты не требует дополнительной стяжки, и, благодаря шлифованию, она полностью готова для укладки чистового покрытия пола поверх нее. А комплексный подход к строительству позволяет снизить окончательную стоимость монтажа.

Ленточный фундамент с таким набором коммуникаций, как дренаж, теплый пол, закладка труб водоснабжения, проведение электрокабелей, установка канализации и дополнительное утепление, может быть реализован не менее чем 30 дней, а его окончательная стоимость будет на 20-30% выше, чем УШП.

УШП для каркасных домов

Утепленная шведская плита идеально подходит для энергоэффективных и пассивных домов, так как теплопотери через пол будут сведены к минимуму. Это просто находка для каркасных домов, которые имеют низкую теплоемкость. В данном случае, фундамент УШП будет являться теплоаккумулятором в доме, и не даст каркаснику быстро остыть.

Монтаж УШП – предварительный этап

Утепленную шведскую плиту можно назвать продвинутым вариантом обычного плитного фундамента, но, как и любой фундамент, плита УШП требует специальной предварительной подготовки. На какие моменты заказчику необходимо смотреть до заливки, объясняет главный инженер компании «Фундаментально.рф» Владимир Сидоров:

Перед началом строительства необходимо получить информацию о грунте на вашем участке. В противном случае невозможно верно определить ни конструкцию фундамента, ни бюджет строительства.

Определять конструкцию следует не заказчику, а инженеру-конструктору, который выполняет расчет нагрузок и готовит технико-экономическое обоснование. Целевое назначение плитных фундаментов – грунты со слабой несущей способностью, свайный или ленточный под нагрузкой дома в таких грунтах будут просто «проваливаться» в землю, их применение на этих грунтах недопустимо.

Важно помнить, что УШП является фундаментом мелкого заложения, а соответственно требует решения вопросов отведения грунтовых вод и верховодки. И обязательного устройства дренажной системы и отмостки.

Что контролировать при монтаже

При прокладке коммуникаций в данном типе основания для дома следует обратить пристальное внимание на соответствие проектных решений тому, как ведутся работы на строительной площадке.

  • Соблюдение диаметров арматуры и труб тёплого пола;
  • Марка используемых материалов;
  • Вертикальные и горизонтальные привязки при прокладке коммуникаций;
  • Отсутствие повреждений коммуникаций в процессе проведения работ по монтажу и бетонированию.

В зависимости от веса дома и его конструкции выбираются конечные материалы, которые используются при строительстве УШП: тип экструзионного пенополистирола, марка бетона, способ армирования рёбер жесткости и всей плиты. Если на участке существует перепад высот, то перед монтажом фундамента УШП необходимо выполнить его выравнивание.

Таким образом, для строительства утеплённой шведской плиты необходимо решить целый комплекс разнообразных задач, требующих обширных знаний, качественных материалов и высокой квалификации исполнителей. Но в итоге это позволит вам стать обладателем современного, энергоэффективного, а главное – комфортного дома вашей мечты.


Фундамент УШП: Что скандинаву хорошо, то русскому…?

В последнее десятилетие в коттеджном и частном малоэтажном строительстве набирает популярность скандинавская технология организации мелкозаглубленного плитного фундамента, оборудованного сетью коммуникаций, в том числе функцией водяного обогрева пола. Разработанная шведскими архитекторами технология «schwedenplatte» в России получила название «Утепленная шведская плита» и на сегодняшний день приобрела как своих сторонников, так и критиков.

Применима ли скандинавская технология к русским реалиям и возможно ли смонтировать такой фундамент самостоятельно? Об этом мы побеседовали с руководителем инженерно-технического центра ТехноНИКОЛЬ Дмитрием Михайлиди.

Схема устройства фундамента УШП ТЕХНОНИКОЛЬ CARBON ECO SP

— Дмитрий, я предлагаю начать беседу с преимуществ Утепленной шведской плиты. Почему на сегодняшний день она является одним из популярных решений в частном строительстве, тесня другие виды конструкций?

— Выбор технологии УШП позволяет сделать фундамент более функциональным. Конструктив, монтаж которого у бригады из 4 человек занимает не более 2 недель, объединяет в себе собственно фундамент, готовый к чистовой отделке пол, инженерные коммуникации и систему отопления первого этажа. Таким образом, строительство потребует меньше времени и усилий, а его стоимость сопоставима с совокупными затратами на монтаж фундамента и системы отопления.

Утепленная шведская плита и система водяного отопления

Утепленная шведская плита и система теплый пол

Кроме того, высокая прочность и теплостойкость такого фундамента позволяют применять его в сложных климатических условиях для зданий из любого материала: от легкой древесины до тяжелого кирпича. Технология «плавающей» плиты делает основание устойчивым даже на слабой почве с недостаточной несущей способностью и высоким уровнем грунтовых вод. Ну и, конечно же, главное преимущество: технология Утепленная шведская плита полностью соответствует европейским стандартам энергоэффективного (пассивного) домостроения, позволяя свести к минимуму теплопотери здания через фундамент (а это более 20% всех теплопотерь) и сэкономить энергоресурсы.

— Перейдем к недостаткам, среди которых критики новомодной технологии называют высокую стоимость, риск деформации из-за морозного пучения, вероятность постепенной осадки здания из-за недостаточной прочности основания и постепенное разрушение слоев утеплителя грызунами, которые считают пенополистирол идеальным местом для своих нор. Учитывая все эти факторы, стоит ли овчинка выделки?

— Технология УШП действительно требует только самых продуманных взвешенных решений, которые позволят избежать большинства перечисленных вами рисков и обеспечить надежное основание дому для нескольких поколений. Но, обо всем по порядку.

Фундамент на основе УШП действительно обойдется дороже, чем традиционный. Но, как я уже говорил, его цена не превышает совокупную стоимость фундамента, монтажа системы отопления и внутренней отделки пола. Кроме того, такое решение оказывается более выгодным, если рассматривать стоимость с учетом жизненного цикла здания. Экономия на энергоресурсах в процессе эксплуатации станет ощутимой уже в первые годы.

Чтобы избежать последствий морозного пучения, нужно делать основание фундамента ниже глубины промерзания. В данном случае фундамент на УШП более выигрышное решение по сравнению с традиционными вариантами: почва под утепленной плитой не промерзает, что в свою очередь, исключает возможные проблемы на пучинистых грунтах.

Возможность усадки и разрушения утеплителя в процессе жизнедеятельности грызунов действительно являются серьезными рисками. Поэтому для организации Утепленной шведской плиты мы рекомендуем только проверенное решение.

Исключить подобные риски позволит применение специально разработанного для технологии УШП марки экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO SP, SP – в этом случае как раз означает «Schwedenplatte». Это единственный в России специально разработанный материал для устройства фундамента по технологии «утепленная шведская плита». Он практически не впитывает воду, и как следствие, не набухает и не дает усадки. Кроме того, пенополистирол химически стоек ко всем компонентам этого решения, не подвержен гниению и абсолютно не представляет интереса для грызунов, что как раз мы определили совместно с НИИ дезенфектологии и дератизации.

Высокая прочность на сжатие линейной деформации как при 10%-м, так и при 2%-м сжатии дает возможность использовать данный материал в нагружаемых конструкциях и обеспечивать прекрасную стабильность толщины под нагрузкой. В процессе производства XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наличие наноуглерода снижает теплопроводность материала и повышает его прочность. В результате насыщения наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO имеют светло-серебристый оттенок и характеризуются высокими показателями энергоэффективности.

Фундамент УШП — Утепленная шведская плита

— В начале нашей беседы вы упомянули о том, что монтаж фундамента по типу Утепленная шведская плита занимает у бригады из 4-х человек не более 2 недель. Насколько это трудоемкий процесс и реально ли осуществить его самостоятельно?

— На самом деле, монтаж такого фундамента не сложен. Он не требует применения тяжелой техники, каких-то особых специальных инструментов и представляет собой четкий алгоритм послойной укладки материалов. Если максимально упросить описание процесса, то можно выделить следующие этапы: подготовка основания, монтаж коммуникаций, укладка утеплителя, армирование, укладка труб «теплого пола», контрольно-измерительные работы, укладка бетона, заключительные работы, контроль качества.

Однако следует помнить, что скандинавская технология требует максимальной точности и не терпит русского авось. Малейшие недочеты могут сказаться на эксплуатационных характеристиках фундамента, поэтому лучше доверить его монтаж опытным людям.

Читайте также:  Виды и установка порогов для межкомнатных дверей
Ссылка на основную публикацию
