Как устроен встраиваемый в пол тепловой конвектор

Как работает напольный конвектор отопления, встроенный в пол

Большинство квартир в многоквартирных домах отапливаются посредством централизованной отопительной системы, где основным теплопередающим элементом выступают радиаторы. В частных домах вариаций гораздо больше, и такой способ теплоснабжения далеко не единственный. Существуют еще и другие, не менее эффективные методы отопления.

Так, например, в последнее время очень востребованным стал напольный конвектор отопления, встроенный в пол, способный отопить не только малогабаритную квартиру, но и вполне просторный дом. Как он работает и есть ли у него преимущества по сравнению с теплым полом – в нашей статье.

Насколько новая эта система?

Этот способ отопления, как бы экзотически он не звучал, новым не назовешь, но при этом в городских квартирах он почти не используется. По факту, это те же радиаторы центрального отопления, с видоизмененным внешним видом, но только эти батареи встроены в пол.

Конструктивное выполнение конвекторов, встраиваемых в пол, отличается от исполнения привычных для всех батарей, но их работа идентична.

Как правило, такие устройства применяются для обогрева помещений в нестандартных условиях. К примеру, в настоящее время стало очень популярно выполнять панорамное остекление, особенно к этому варианту прибегают владельцы магазинов и коммерческих учреждений. Так, окна, расположенные от самого пола и до потолка, не будут смотреться полноценно и красиво, если на их фоне останутся радиаторы. Поэтому в таких случаях наиболее подходящий вариант отопления – встраиваемые напольные конвекторы.

По сути, это тепловая завеса, препятствующая попаданию холода внутрь помещения

Принцип работы напольных отопительных приборов

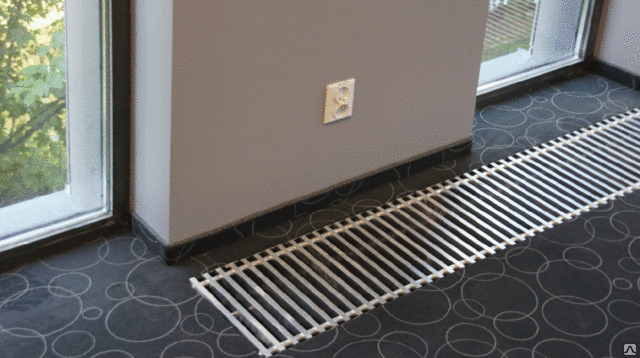

Встраиваемый напольный конвектор – это обычное отопительное устройство, в котором передача теплового источника осуществляется по принципу естественной термоконвекции. Все, кто еще помнят курс физики со школьной скамьи, знают, что теплый воздух стремится вверх, тогда как холодный, наоборот, опускается вниз. Такая циркуляция задействована во всех отопительных системах, включая встроенные образцы. Холодный воздух «заходит» в устройство с теплообменником и, прогревшись до заданной конвектором температуры, выходит наружу. Кроме этого, потоки теплого воздуха поднимаются сразу от пола, то есть прохладные участки попросту отсутствуют. Это, бесспорно, способствует более эффективному смешиванию воздушных масс.

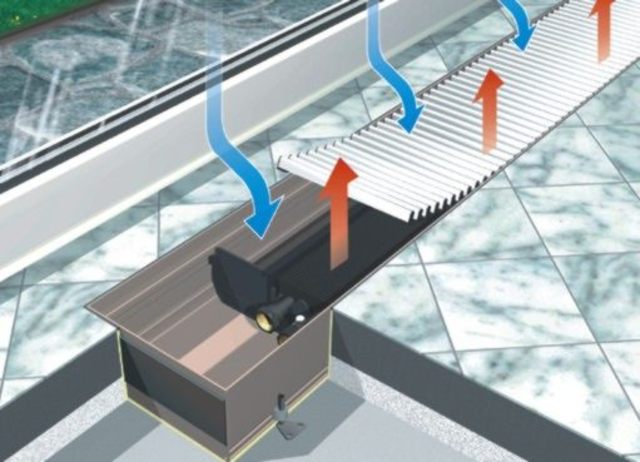

Принцип конвекции воздушных масс

В некоторых моделях встраиваемых напольных конвекторов предусмотрены стационарные вентилирующие элементы, которые при работе не издают громких звуков. Такая принудительная конвекция значительным образом делает процесс отопления эффективнее, обдувая теплообменник.

Радиатор, встраиваемый в пол, монтируется непосредственно в напольное покрытие и закрывается декоративной решеткой, заподлицо с ним, которая никоим образом не препятствует выходу прогретых воздушных масс. Такие устройства также снимают всяческие ограничения по расстановке предметов мебели, но и размещать их слишком близко не стоит.

ВИДЕО: Как работает встраиваемый в пол конвектор ITERMI

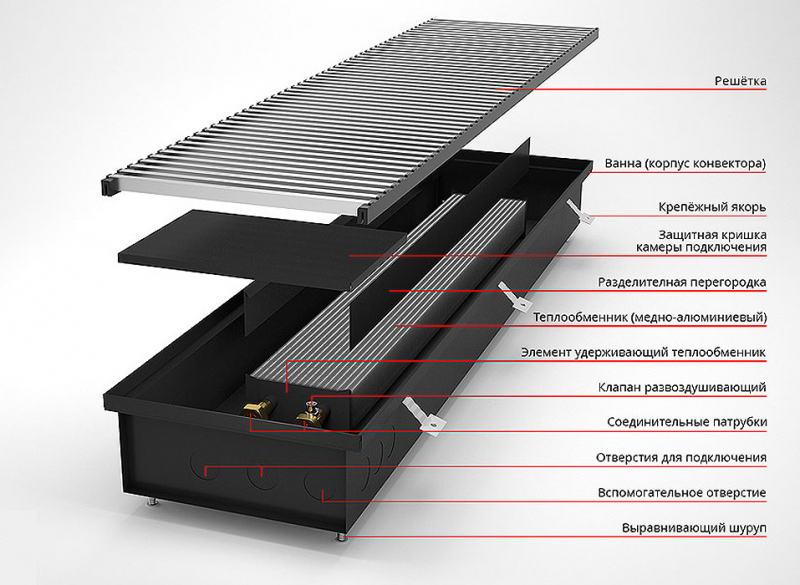

Как устроена конструкция

Внешне – это продолговатый прямоугольный короб, который закрывается сверху модельной решеткой, тогда как сам теплообменник располагается внутри этого пенала. Помещаются конвекторы в пол, в специально подготовленную нишу, где и производится подключение к централизованной отопительной системе.

Хотелось бы более детально поговорить о самом теплообменнике. Как правило, радиаторы, встраиваемые в пол, оснащены пластинчатым теплообменником. Он представляет собой набор пластин, изготовленных, в большинстве случаев, из алюминия, и закрепленных на металлической трубе, по которой осуществляется циркуляция источника тепла. За счет плотного контакта между пластинами и трубкой, он нее происходит передача тепла на пластины, которые и наполняют окружающую среду в помещении теплыми воздушными массами.

Вместе с подобными агрегатами отлично работают регуляторы, за счет которых происходит поддержание заданного температурного режима. Также стоит отметить, что модельные решетки производятся в разнообразном оформлении и цветовом сопровождении, благодаря чему можно выбрать подходящий для интерьера вариант.

Для того чтобы подключить встраиваемый конвектор отопления к централизованной системе, используются вводы, которые расположены либо на противоположных сторонах устройства, либо с одного торца.

Большинство напольных конвекторов работают по принципу водяного теплого пола, но это не всегда эффективно. Если нет возможности использовать такой теплоноситель, можно применить конвектор, встраиваемый в пол, электрический.

НАпольный конвектор «Бриз»

Подбирать радиаторы отопления, встроенные в пол, по конкретному производителю – не совсем верно, лучше всего отталкиваться от конкретной ситуации. Так, если есть необходимость в узкой и невысокой модели, или же если требуется применить конвектор вместо подоконника (а такое возможно), то для этих целей наиболее подходящим вариантом будут чешские напольные отопительные приборы.

Но это далеко не единственный изготовитель подобной техники, производят подобные товары практически во всех странах СНГ. К примеру, некоторые модели имеют нестандартное исполнение по типоразмерам, для управления могут быть использованы аналоговые или цифровые регулирующие устройства. Кроме этого, конструкция любого напольного отопительного оборудования позволяет легко выполнить его чистку и уборку.

В качестве еще одного примера конвекторов, встраиваемых в пол, рассмотрим модели Бриз. Приборы этой серии отлично подходят для монтажа:

  • в жилых помещениях;
  • в офисах;
  • в торговых центрах;
  • в фитнес-залах и пр.

Они работают практически бесшумно, но при этом вентилирующие устройства, которыми оснащены модели серии Бриз, отличаются высокими показателями мощности.

Купить конвектор, встраиваемый в пол, достаточно просто. Но при этом стоит помнить, что при покупке могут возникнуть некоторые нюансы. Если вы хотите прибрести встраиваемые в пол конвекторы, то цена на них будет несколько выше, нежели на простые радиаторы. Кроме этого, она зависит от комплектации устройства, а именно, от декоративной решетки и ее конфигурации.

ВИДЕО: Варианты установки внутрипольного конвектора

Что выбрать: напольный конвектор или теплый пол?

Какими преимуществами не обладали бы напольные конвектора, стоит учитывать тот факт, что они являются лишь локальным источником обогрева, то есть они прогревают воздушные массы в месте своего расположения. Следует также учитывать, что обогрев зависит и от высоты потолков в помещении. Так, если в доме очень высокие потолки, то прогретый воздух буквально «теряется», не доходя до него.

Если же говорить о теплых полах (не имеет значения, электрический или водяной это вариант), то здесь несколько иная картина. Воздух прогревается равномерно по всей площади. Благодаря такому способу отопления удается получить теплый воздух по всей комнате, а не только около устройства. Но вместе с тем система «теплый пол» имеет свои тонкости. Она требует особых подготовительных мероприятий, начиная от демонтажа напольного покрытия и заканчивая подбором материалов, которые подходят для такого вида отопления. Кроме этого, наверняка такая система обойдется в несколько раз дороже, нежели напольные конвекторы.

Безусловно, какому варианту отопления отдавать свое предпочтение – дело лично каждого. Все зависит от индивидуальных потребностей и условий помещения.

ВИДЕО: Монтаж отопления в квартире и установка внутрипольных конвекторов Varmann

Эффективны ли встраиваемые в пол конвекторы отопления?

К дизайну современных интерьеров выдвигаются повышенные требования, касаемо эстетики. Поэтому к оформлению отопительного оборудования тоже возникают повышенные запросы. Встраиваемый в пол конвектор отопления полностью выполняет данную функцию, прекрасно справляясь со своей основной задачей. Радиаторы и трубы способны испортить самое изысканное убранство комнат, тогда как отопительные приборы и магистрали в полу практически не заметны.

Функции внутрипольных обогревателей

Современные жильцы предпочитают напольный конвектор обычным батареям по нескольким причинам, но, в первую очередь, берется во внимание широкий функционал этого устройства:

  1. Напольный конвектор, создавая тепловую завесу, защищает жилище от холодных потоков воздуха, которые исходят от окон и дверей. Так, например, панорамное остекление комнаты обязательно требует организации тепловой завесы вдоль стеклянной стены, в противном случае в комнате будет быстро понижаться температура.
  2. Данное устройство эффективно (быстро и качественно) создает комфортные условия даже в больших по площади помещениях с высокими потолками.
  3. Для обогрева некоторых зданий с огромными внутренними площадями обогреватели в полу становятся единственным возможным вариантом эффективного отопления, поскольку этот прибор равномерно распределяет прогретые воздушные потоки по всему помещению, чему способствует дополнительный поддув.
  4. Когда конвектор вмонтирован вдоль остекления, то он способен эффективно противостоять появлению конденсации, соответственно образованию сырости, грибка и плесени.
  5. Любой вид радиатора показывает значительно меньшую эффективность, чем конверторный прибор, встроенный в пол. Батареи не могут организовать хорошую преграду для холодного воздуха, идущего от дверных и оконных проемов. А радиатор, установленный у стеклянной стены, существенно подпортит внешний вид панорамного остекления.

Благодаря этим функциям, конвекторы полюбились множеству пользователей, которые ценят комфорт и изысканность в интерьере.

Конструкция и принцип работы

Конвектор напольный – это прибор отопления нового поколения, который способен идеально вписаться в дизайн любого интерьера, так как данное устройство практически невидимо и не скрадывает пространство. Главная особенность заключается в том, что изделие помещается в специальную нишу, созданной в полу, а сверху закрывается декоративной решеткой, которая устанавливается вровень с напольным покрытием.

Что касается используемого источника тепла, то в этом качестве конвекторы применяют электричество и воду.

Электрическое устройство оснащается ТЭНом и применимо в любом месте, где есть доступ к розетке. С финансовой точки зрения такой прибор значительно ударит по карману, но благодаря простоте монтажа и подключения, электрические модели выигрывают, так как не требуется прокладки коммуникаций.

В то же время, напольный водяной агрегат более экономный в процессе эксплуатации, однако требует подведения отопительной магистрали. Водяной конвектор можно определить, как разновидность системы теплого пола, но у которого отличается принцип работы. Теплый пол выдает лучистый и конвекционный поток, а в нашем случае применяется только одна, конвекционная, составляющая.

Конструкция этого устройство очень проста. Конвекционный теплообменник помещен в металлический корпус и подключается к трубопроводу. Снаружи корпуса имеется посадочное место для установки декоративной решетки с высоким запасом прочности, рассчитанным на определенное давление весом человека.

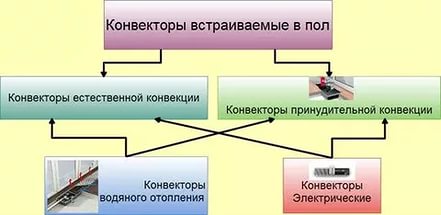

По своим конструктивным особенностям такие отопительные агрегаты бывают следующих типов:

  • с естественной циркуляцией воздушных потоков;
  • с вентилятором и принудительным перемещением воздушных масс;
  • с функцией нагрева/охлаждения и подачи притока воздуха с улицы.

При работе прибора первого типа воздушные потоки нагреваются теплообменником и естественным образом поднимаются наверх, смешавшись с холодными воздушными массами в области оконного проема.

Внутрипольные водяные нагреватели, оснащенные вентилятором, функционируют намного лучше, так как в них более интенсивно тепло снимается с пластин теплообменника и принудительно направляется наверх, вынуждая воздушную среду комнаты постоянно перемещаться. Поэтому агрегаты с вентилятором пользуются наибольшей популярностью.

Устройства третьего типа – это дорогое удовольствие. В них реализуется возможность подсоединения к многоконтурной системе, а в теплообменник можно подать, как горячую, так холодную воду, а также патрубок для притока воздушных масс. Управляется данный нагреватель выносным электронным блоком, который может управлять работой сразу нескольких агрегатов.

Обратите внимание! Внутрипольные конвекторы третьего типа полноценно работают лишь как элемент централизованной отопительной системы, и нагревать и охлаждать воду самостоятельно не могут, теплоноситель нужно по трубопроводу подавать к прибору. Приточные воздушные потоки тоже обрабатываются в вентиляции, попадая в агрегат по воздуховоду.

Плюсы и минусы внутрипольных конвекторов

Напольные конвекторы воздушного отопления водяные, встраиваемые в пол, являются узкоспециализированными приборами обогрева, и как любое другое устройство, обладает как достоинствами, так и недостатками.

Итак, конвекторы, встраиваемые в пол, обладают следующими преимуществами:

  1. Прекрасно вписываются в интерьер любого помещения, отвечают строгим требованиям эстетичности, являясь практически незаметными.
  2. Идеально подходят для зданий с витражными и панорамными фасадами, высокими потолками.
  3. Не уступают традиционным настенным радиаторам отопления по эффективности функционирования.
  4. Увеличенная площадь пластин теплообменника способствует более быстрому обогреву помещения.
  5. Стоимость обустройства системы в полу располагается в рамках средней ценовой категории.
  6. Теплопотери у встроенного отопительного прибора меньше, чем у традиционного.
  7. Требуют меньшего количества теплоносителя – всего 25% от объема обычного радиатора.
  8. Идеально подходят, чтобы создать тепловую завесу по периметру панорамного остекления, окон, дверных проемов.
  9. Для качественной работы оборудования достаточно температуры носителя 50-60 градусов.
  10. Изделие обладает небольшой массой, что не оказывает дополнительное давление на перекрытия пола.

Стоит отметить и недостатки, присущие внутрипольным конвекторам:

  • для монтажа оборудования придется обустроить стяжкой или фальшпол, что в уже отремонтированном помещении сделать не так просто;
  • трубы отопления и провода также нужно спрятать в полу;
  • для установки изделия, конструкция которого не предусматривает наличия вентилятора, необходим монтаж теплоизоляционной подложки;
  • потоки воздушных масс переносят много пыли грязи, поэтому прибор придется часто чистить, а в комнате проводить влажную уборку еще чаще;
  • при неправильно выполненном монтаже оборудования в районе пола могут возникать сквозняки;
  • приборы с принудительной циркуляцией в комнатах с высокими потолками могут задерживать тепло под потолком;
  • местные регуляторы температуры установить невозможно, автоматические терморегуляторы применимы лишь в общем режиме;
  • в квартире многоэтажного дома с низкими потолками установить такую систему может быть проблематично, так как ее обустройство скрадет и без того мало высоты.
Читайте также:  Установка карнизов для штор своими руками

Поэтому, перед тем, как принять окончательное решение об установке напольного водяного конвертора, необходимо тщательно взвесить выгоду и сложность осуществления монтажа подобного оборудования.

Как выбрать прибор для отопления?

Выбирая конвекторы отопления водяные и электрические, встраиваемые в пол, больше внимания стоит уделить двум факторам: тепловая мощность и дизайн интерьера.

Показатель мощности обязательно обозначается в сопроводительной технической документации к изделию. Необходимо лишь знать, какая мощность нужна для обогрева конкретного помещения, и какие теплопотери возможны.

Поэтому при выборе встраиваемого конвектора, стоит учесть следующие моменты:

  • мощность оборудования должна подбираться с учетом расчета теплопотерь каждой комнаты;
  • надо точно знать, прибор с какими габаритами сможет вместить ниша в вашем полу, то есть длину, ширину и высоту нагревателя;
  • приобретаемое изделие должно соответствовать всем параметрам ГОСТ и обладать специальным сертификатом;
  • значимым критерием выбора является опрессовочное давление агрегата – оно должно соответствовать параметрам сети отопления.

Как правило, нагреватели, встраиваемые в пол, устанавливаются в сооружениях с панорамным остеклением или в тех местах, где необходима тепловая завеса. Их часто применяют в детских учреждениях, поскольку конвекторы в полной мере исключают возможность получения ожога. Можно найти даже модели радиальной формы, предназначенные для монтажа по периметру криволинейной стены.

Внешний вид данного оборудования также очень разнообразен. Решетки располагают широким спектром расцветок, более того, можно сделать индивидуальный заказ этого декоративного элемента.

Рекомендации по монтажу водяного оборудования

Напольный прибор водяного отопления монтируется в специально подготовленную нишу или под фальшпол, который поднимают над перекрытием до уровня декоративной решетки конвектора.

При установке нагревателя стоит следовать нескольким простым правилам:

  1. Если ниша организуется в полу (поз. 1), то она должна быть шире корпуса прибора на 5-10 мм в каждую из сторон, и на 10 см — со стороны подводки труб.
  2. Глубина ниши (h уст) должна учитывать толщину финишной поверхности (поз. 5) и быть больше высоты прибора (h к) на 10-15 мм.
  3. Агрегат подстраивается до полной устойчивости и необходимой высоты при помощи регулируемой опоры (поз. 3) или специальных кронштейнов. Конвектор должен быть хорошо зафиксирован, поэтому после его монтажа и подводки коммуникаций свободное пространство между корпусом (поз. 2) и стенками ниши наполняют закрепляющим раствором (поз. 4).
  4. После установки финишного напольного покрытия небольшой просвет между настилом и декоративной рамкой заполняют силиконом (поз. 6).
  5. Обвязка встраиваемого оборудования осуществляется металлопластиковыми трубами, поскольку их удобно изгибать в случае необходимости.
  6. Трубы нужно вмуровать бетон или закрыть фальшполом, причем на данном участке у них должно быть никаких соединений.
  7. Если за счет фальшпола финишное покрытие вынуждено поднимается, то можно использовать любые трубы, однако все же лучше отдать предпочтение металлопластиковым или полипропиленовым изделиям.
  8. Трубы контура присоединяются к конвектору при помощи накидных гаек-«американок».

В случае, если планируется установить нагреватель с принудительным перемещением воздуха, то агрегат нужно подключить к электрической сети. Поэтому предварительно надо тщательным образом продумать схему прокладки и подсоединения проводки.

Помимо этого, необходимо определиться, где будет располагаться трансформатор и блок управления вентиляционным оборудованием, поскольку в конвекторах используются вентиляторы тангенциального типа, которые работают под безопасным напряжением 12В.

Совет! В период застывания стяжки необходимо установить декоративную решетку, в противном случае после застывания раствора сделать это будет проблематично.

Выводы: стоит ли устанавливать?

Не стоит утверждать, что обогрев помещения встроенными в пол конвекторами является очень востребованным, однако в некоторых ситуациях такой способ отопления просто единственно возможный.

Подводя итоги, можно выделить пять основных тезисов:

  1. Монтаж обогревателя внутрь пола – самый оптимальный способ размещения отопительного оборудования.
  2. Внутрипольные обогреватели бывают водяными и электрическими. При выборе оптимально подходящего прибора нужно изучить устройство и технические параметры обоих типов изделий.
  3. Водяные напольные устройства отличаются своей безопасностью, экономичностью, эффективностью, возможностью подключения запорных термостатов.
  4. Электрические встраиваемые конвекторы потребляют больше энергоресурсов, но применение постоянного тока с напряжением 24В поможет снизить затраты на электроэнергию.
  5. Применение встраиваемого в пол нагревателя в небольших сооружениях, а также при отсутствии панорамного остекления, больших окон или витражных стен не оправдано.

Установка обогревателей конвективного типа должна оправдываться эксплуатационными условиями, а не являться самоцелью. Монтаж в помещении встраиваемых нагревателей без технического обоснования приведет к неэффективности их использования.

Конвекторы отопления (водяные) встраиваемые в пол

Отопительное оборудование, монтируемое на стены и потолок, в том числе переносные обогревательные приборы, в определённой степени является составной частью интерьера, нуждающейся в оформлении и занимающей в комнате какой-то объём.

С развитием технологий производства отопительного оборудования на рынке обогревателей появились агрегаты, не уменьшающие полезного объёма помещений — конвекторы отопления, заподлицо встраиваемые в пол.

Внутрипольные конвекторы отопления широко востребованы в просторных административных и жилых помещениях с ограждающими конструкциями из стекла, а также общественных сооружениях транзитного назначения (коридоры, переходы, залы ожидания), где они, не бросаясь в глаза, эффективно выполняют своё предназначение – поддержание необходимого температурного режима.

Внутрипольный конвекторный обогреватель, смонтированный вдоль обзорного наружного остекления помещения.

Общее представление о монтируемых в пол конвекторах

Упрощённо встраиваемые в пол конвекторы представляют собой прочный прямоугольный корпус, часто каркасного исполнения, обшитый с лицевой стороны металлической решёткой декоративного исполнения. В корпусе расположен теплообменник, нагревающийся, в зависимости от вида обогревательного устройства, циркулирующим по нему теплоносителем или электронагревателем.

Внутрипольные конвекторы отопления устанавливаются в отдельных точечных или общих линейных нишах, выполненных в несущем полу по размерам обогревателей, а также в пространстве между фальшполом и бетонным основанием. Для снижение теплопотерь нижнюю и боковые стенки корпуса внутрипольных конвекторов оборудуют наружной теплоизоляцией.

В конструкции таких обогревателей предусмотрены юстировочные винты, позволяющие выполнить точную регулировку горизонтального положения плоскости лицевой решётки до уровня финишного покрытия пола, чтобы выступающие части корпуса не создавали препятствий при ходьбе по ним.

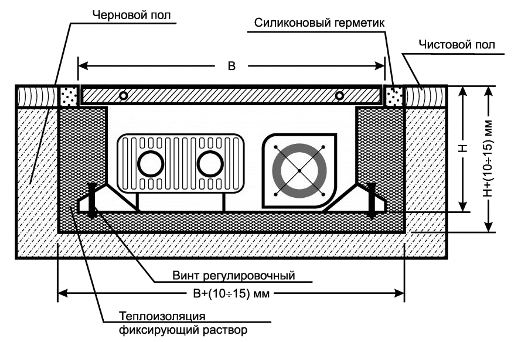

Схема устройства в полу конвектора внутрипольного размещения в разрезе

Для более эффективного использования монтируемые в пол обогреватели располагаются вдоль стеклянных ограждающих конструкций панорамного исполнения и оконных проёмов, чтобы использовать конвективные потоки ещё и как тепловую завесу между пространством помещения и холодной поверхностью остекления.

Вариант установки в пол канального конвектора TURBO VKN5 с вентилятором.

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола конвекторы отопления можно разделить на две группы:

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.

Схема функционирования водяного внутрипольного конвектора – поступление от остекления оконного проёма к обогревательному устройству холодного воздуха, его нагрев и выход в помещение.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.

Подключение радиатора монтируемого в пол отопителя с помощью гибких шлангов.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.

Монтаж водяного конвектора в нишу и жёсткое подключение его к теплоизолированным трубам в штробах-каналах.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.

Слева — схематично в разрезе вентиль ручного управления и механический термостат, справа – натуральное изображение термостатической головки.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.

Многотрубный радиатор встраиваемого в пол водяного конвектора повышенной теплоотдачи.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.

Способы расположения монтируемых в пол отопителей: слева – угловое размещение, справа – монтаж в ступени.

Стоимость таких приборов, в зависимости от мощности, класса технической оснащённости и исполнения, находится в диапазоне от 20 до 100 тыс. руб.

Важно! При подключении к системе центрального отопления конвекторы отопления водяные, встраиваемые в пол – обогреватели, не требующие затрат на энергоноситель (исключение составляют модели с вентилятором).

Приборы водяного обогрева принудительного типа конвекции

Оснащённость прибора вентилятором ускоряет конвективные потоки, но при этом снижает их температуру – воздух нагревается меньше из-за меньшей продолжительности контакта с теплообменником. Поэтому радиаторы внутрипольных обогревателей с конвекцией принудительного типа выполняются более сложной конструкции (двух- трёх- четырёхтрубными), длиной до 3 метров, что продлевает контакт воздуха с теплообменником и повышает его температуру на выходе из агрегата.

Условная схема движения конвективных потоков во внутрипольном конвекторе с вентилятором.

Встраиваемый в пол обогреватель с конвекцией принудительного типа в разы эффективнее моделей без вентилятора, поэтому используются в помещениях большой площади, причём энергопотребление такими устройствами из-за отсутствия электрических нагревательных элементов невелико. Однако сложность конструкции используемых чаще всего в современных отопительных агрегатах вентиляторов тангенциального типа (с пониженным уровнем шума, работающие от напряжения в 12 В) или оснащённость обогревателя несколькими вентилирующими механизмами традиционной, диаметрального типа, конструкции значительно повышают стоимость конвектора, которая может составлять от 50 до 160 тыс. руб.

Разновидности оснащения вентиляторами внутрипольных конвекторов: слева – одиночное, справа – блоковое, внизу – тангенциальный вентилятор.

Тепловая мощность водяного отопителя определяется габаритами агрегата, температурой подаваемого теплоносителя и типом конвекции, но требуемая теплотворность (Qt) определяется по специальной формуле:

Формула расчёта необходимой мощности конвектора с расшифровкой составляющих элементов.

Однако необходимая мощность тепловыделения зависит ещё и от других факторов — регион, габариты помещения, площадь остекления, степень теплозащиты ограждающих конструкций и др, поэтому чаще её значение определяют с помощью специальных таблиц, учитывающих определённые условия эксплуатации.

Электрические внутрипольные агрегаты отопления

От водяных внутрипольных конвекторов эти агрегаты отличаются способом нагрева теплообменника и, естественно, конструкцией.

Теплообменник представляет собой ТЭН, помещённый в оребрённый копус. Таким образом, электрические монтируемые в пол отопители — это в какой-то мере инфракрасные обогреватели, основной принцип действия которых основан на конвекции.

Схематичное устройство электрического внутрипольного обогревателя естественного типа конвекции.

Наличие в агрегате электронагревательного элемента позволяет подключить его к системе автоматического управления обогревом, чтобы минимизировать участие человека в эксплуатации отопительного прибора. Для этого в цепь питания агрегата устанавливается выносной механический терморегулятор, отключающий прибор по достижении температуры в помещении заданного значения.

Важно! Автоматическая регулировка температуры эффективна лишь при установке агрегатов с принудительным типом конвекции, так как вентилятор обеспечивает равномерную температуру воздуха в помещении и позволяет термодатчику фиксировать реальное её значение.

Все модели электрических внутрипольных приборов оснащены внутри датчиком температуры, который предохраняет обогреватель от перегрева.

Важно! При монтажной разметке электрических отопителей расстояние от агрегата до плоскости остекления должно выполняться не более 300 мм – при превышении этого значения ничто не будет препятствовать образованию конденсата на стекле, который, стекая на пол, может скапливаться в нише расположения обогревателя.

Высота потолков большинства квартир не позволяет безболезненно залить пол слоем бетона, позволяющим утопить внутрипольный обогреватель. Штробить пол в межэтажном перекрытии на такую глубину тоже нереально. Поэтому встроенный в пол электрический, а, тем более, водяной отопитель, в условиях многоквартирного дома не встретишь. Но производятся близкие по исполнению напольные конвекторы, не требующие для установки сооружения монтажных ниш в полу.

Читайте также:  Применение трафаретов для нанесения рисунков на обои

Такими отопительными устройствами, как электрическими, так и водяными, можно эффективно обогревать просторные комнаты квартир и бытовые помещения производственного назначения.

Важно! Использование электрических внутрипольных конвекторов связано с чувствительными затратами на электроэнергию, но из этой ситуации есть выход – применение сети постоянного тока напряжением 24 В, которая не только снизит расходы, но и повысит безопасность эксплуатации отопительного агрегата.

Фанкойлы

На базе монтируемых в пол конвекторов производится ещё один тип отопителей, работающих не только на обогрев, но и на охлаждение. По месту установки, кроме внутриполного, они бывают также настенными, напольными и потолочными. Русскоязычное название такого агрегата – фанкойл — от английского fan-coil, означающее в переводе вентилятор-теплообменник.

Под этим определением подразумевается совокупность двух устройств, работающих в паре:

  • непосредственно фанкойл — монтируемый в пол механизм воздействия на температуру воздуха, включающий один или несколько теплообменников;
  • чиллер — отдельно устанавливаемый агрегат для охлаждения подаваемого в фанкойл в летний период теплоносителя (воды).

Фанкойлы бывают одноконтурными (двухтрубными) и двухконтурными (четырёхтрубными).

В одноконтурных агрегатах через теплообменник зимой прогоняется горячая вода из системы центрального отопления или антифриз из отопительного котла. Летом через тот же теплообменник проходит холодная вода из чиллера — устройства, не использующего для охлаждения фреон или другой газ с идентичными характеристиками.

В двухконтурных фанкойлах движение горячего и холодного теплоносителей осуществляется по отдельным теплобменникам.

Схематичное изображение двухконтурного фанкойла (без чиллера).

Таки образом, в зависимости от установленного режима, вентилятор прогоняет воздух помещения через горячий или холодный теплообменник.

Универсальной схемы установки системной пары чиллер-фанкойл не существует, её монтаж возможен в любом помещении, но проект монтажа будет привязан к конкретным условиям.

Один правильно подобранный по мощности чиллер может быть подключен к системе из многих фанкойлов (настенных, потолочных, внутрипольных), обслуживающих несколько комнат и даже зданий.

Такая система обеспечения необходимого температурного режима в помещениях используется в основном в общественных и промышленных зданиях, так как сложна в обслуживании и дорогостояща.

Достоинства и недостатки устанавливаемых в пол конвекторов

Перечислим положительные и отрицательные особенности внутрипольных обогревателей без разделения по виду используемого энергоносителя и перечисления характеристик, присущих всем конвекторам в целом.

  • в силу расположения агрегата производится нагрев нижних, самых холодных слоёв воздуха;
  • установка приборов не уменьшает полезный объём помещения;
  • быстрый выход в рабочий режим;
  • предупреждение образования конденсата на остеклении.
  • при высоких потолках встраивать в пол агрегаты естественного типа конвекции не эффективно – конвективные потоки нагретого воздуха концентрируются высоко под потолком и остывают прежде, чем заполнят актуальный объём комнаты;
  • конвекция с уровня напольного покрытия инициирует интенсивное движение в воздухе пыли, во время работы отопителя постоянно присутствующей в воздухе;
  • неудобство повседневного ухода за нишами, в которых скапливается бытовой мусор.

Заключение

Монтируемые в пол обогреватели конвективного типа – совершенные отопительные приборы, не только обогревающие помещение, но и создающие тепловую завесу между жилым объёмом комнаты и источниками холода – остеклением, дверными проёмами. Но их установка должна быть оправдана условиями эксплуатации, а не являться самоцелью. Размещение в комнате внутрипольных обогревателей без технически разумного обоснования приведёт только к наличию замусоренных ниш, в которые встроены не эффективные в данной ситуации и потому не используемые приборы.

Как устроен встраиваемый в пол тепловой конвектор

  • Главная
  • Полезная информация
  • Как выбрать внутрипольный конвектор. Объясняем на примере Mohlenhoff

Как выбрать внутрипольный конвектор. Объясняем на примере Mohlenhoff

Тренд на окна в пол растет с каждым годом. Сначала он захватил коммерческий сектор: магазины, офисы, рестораны. Теперь панорамное остекление пришло в архитектуру частных домов и многоэтажных жилых комплексов. Для отопления таких помещений нужен внутрипольный конвектор. Он не занимает места, не нарушает визуальную композицию комнаты и эффективно справляется с задачей отопления.

Рассказываем, какие бывают внутрипольные конвекторы и для каких помещений они подходят.

Как устроен внутрипольный конвектор

Конвектор состоит из прямоугольного лотка, теплообменника и декоративной решетки. Это основные элементы. Лоток устанавливается так, чтобы решетка была на уровне пола.

Холодный воздух, который образуется у стекла, спускается к полу и попадает в конвектор. Проходя через теплообменник, он нагревается и поступает в помещение уже теплым. Между окном и конвектором образуется циркуляция воздушных потоков – тепловая завеса. Она не дает образоваться прохладной зоне рядом с панорамным окном. Дополнительно конвектор защищает от образования конденсата на стеклах.

Так работает простой прибор с естественной конвекцией.

Но есть более сложные модели:

со встроенным вентилятором для принудительной конвекции

с двух или четырехтрубным теплообменником для охлаждения воздуха

с патрубками для приточной вентиляции

Ниже, поговорим о каждом типе.

Конвекторы с естественной конвекцией

Нужен для создания тепловой завесы между холодной поверхностью окна и остальной частью помещения. Без тепловой завесы рядом с окном будет образовываться менее нагретый участок, а из-за неплотностей может появиться холодный сквозняк. Еще один негативный бонус — конденсат на окне. Прибор с естественной конвекцией решает эту проблему.

Если установить обычный радиатор, вся концепция панорамного остекления теряет смысл. К тому же радиатор не исключает образование сквозняка, потому что между нижней его частью и полом остается зазор. В конвекторе тепловая завеса начинается от уровня пола.

В конвекторах Mohlenhoff WSK и WSKP установлен медный теплообменник с алюминиевыми пластинами. Подключить теплообменник к системе отопления можно с помощью гибких трубок. Это упрощает монтаж и будущую чистку прибора – теплообменник можно поднять без отсоединения.

Поверхность лотка и теплообменник выкрашены в черный цвет, поэтому внутренних деталей не видно, если смотреть сверху. Декоративную решетку можно сделать незаметной, подобрав по цвету к полу. Или наоборот — можно использовать решетку, как элемент декора.

Решетка сделана из анодированного алюминия, как корпус Iphone. Форма прутков и расстояние между ними подобраны так, чтобы на решетку было безопасно и комфортно наступать босиком. Подробнее о декоративной решетке расскажем ниже.

Конвекторы с принудительной конвекцией

В корпусе прибора с принудительной конвекцией установлен вентилятор. Он в разы увеличивает скорость теплообмена и общую мощность отопления. Такие приборы можно использовать, чтобы сделать систему отопления только из конвекторов.

Обычно внутри короба устанавливают тангенциальный вентилятор — он равномерно всасывает холодный воздух по всей длине теплообменника. В конвекторах Mohlenhoff QSK и QSKM установлен вентилятор с плавным EC-мотором. Он работает практически бесшумно. Даже на больших оборотах спать с включенным прибором комфортно.

Конвекторы с вентилятором стоит выбрать, если вы планируете использовать их, как основной источник отопления. Также стоит установить их, если площадь панорамного остекления занимает большую часть стен.

Конвекторы с приточной вентиляцией

Для офисных зданий, бассейнов, магазинов и торговых центров можно использовать конвекторы с подключением подачи свежего воздуха. В этом случае конвекторы выполняют 2 важные функции: обеспечение притока свежего воздуха и поддержание комфортного микроклимата.

Офисов с вертикальным остеклением и принудительной вентиляцией строится все больше и больше. В зимнее время свежий воздух поступает холодным. При подаче в помещение его нужно нагреть до комфортной температуры. И еще нужно отсечь холодное излучение от окон.

Например, конвекторы Mohlenhoff WLK и WLKP, специально спроектированы для таких систем. В корпусе по одной стороне есть патрубки для подключения подачи свежего воздуха. Другой стороной прибор устанавливается к окну, чтобы создать тепловую завесу.

Конвекторы для охлаждения помещений

Летом в солнечную погоду помещения с большими окнами быстро нагреваются. С охлаждением воздуха в жару снова помогут конвекторы. Для этого в качестве теплоносителя нужно использовать холодную воду.

Стандартные приборы для охлаждения не подойдут. При соприкосновении теплого воздуха с холодным теплообменником будет образовываться конденсат. В Mohlenhoff QSK HK внутри корпуса установлен дополнительный лоток для конденсата с возможностью его отвода в канализацию. Также у QSK HK двойной теплообменник. Один можно подключить к системе отопления, второй — к системе холодоснабжения.

Конвекторы с электрическим ТЭНом

Иногда нет возможности подвести трубы отопления под конвектор. Например, БТИ не дает разрешение на перепланировку в квартире, в кафе сделали ремонт и установили остекленный фасад, или в частном доме проектировщики изначально не заложили конвектор в проект.

В такой ситуации можно установить конвектор с электрическим нагревательным элементом — Mohlenhoff ESK. Это прибор с естественной конвекцией, без вентилятора. Он помогает создать тепловую завесу. ESK просто подключается к электросети, а его установка не требует согласований.

Декоративная решетка Mohlenhoff

Один из главных элементов, на который люди и дизайнеры обращают внимание при выборе — декоративная решетка. Это единственная часть, которая остается видна на поверхности пола.

Стандартную решетку Mohlenhoff производят из анодированного алюминия. По такой же технологии Apple окрашивает корпуса Iphone и MacBook. Решетку можно заказать в разных оттенках алюминия, латуни, бронзы и черного цвета. Дополнительно Mohlenhoff предлагает покрасить решетку в любой RAL-цвет или покрыть специальным декором.

Прутки имеют закругленный профиль, поэтому наступать на решетку комфортно. Расстояние между прутками подобрано так, чтобы обеспечить максимальную безопасность, но сохранить эффективность обогрева. Прутки соединяются между собой пластиковыми соединителями, которые позволяют сворачивать решетку в рулон. На соединителях есть резиновые упоры, которые заглушают шум от вибраций и предотвращают скольжение при ходьбе.

Как установить внутрипольный конвектор

Конвектор устанавливается в специальную нишу в полу. Например, для QSK с принудительной конвекцией нужно иметь глубину ниши от 110 мм. Не всегда возможно сделать такой уровень. Для таких помещений можно установить конвектор QSKM с принудительной конвекцией — он имеет уменьшенную высоту корпуса. Для прибора достаточно стандартной стяжки высотой от 70 мм. Регулировка по уровню происходит с помощью юстировочных ножек.

Подключать конвектор к теплоносителю рекомендуется через гибкие подводки. Исключение — четырехтрубные QSK HK с двойным теплообменником. Внутри его корпус не поместятся 2 комплекта гибких шлангов.

Как чистить конвектор

Пыль, которая оседает на стенках теплообменника может снижать эффективность обогрева. Она же оседает на лопастях тангенциального вентилятора и может вызывать шум при его работе. Поэтому во время обычной уборки рекомендуется снять решетку и пропылесосить лоток. Если пыли собралось много, можно приподнять теплообменник на гибких подводках, и пропылесосить под ним.

Что нужно знать о внутрипольных конвекторах перед выбором

Внутрипольный конвектор — современный и эффективный отопительный прибор. Но перед выбором модели нужно определить площадь остекления и задачу приборов.

Если нужно просто обеспечить тепловую завесу, выберите прибор с естественной конвекцией — Mohlenhoff WSK или WSKP (большей мощности). Если планируете использовать конвектор, как основной источник отопления, смотрите в сторону QSK или QSKM. Нет возможности подключить теплоноситель — обратите внимание на ESK.

Для офисов и торговых центров, где нужно обеспечить отопление и приток свежего нагретого воздуха, лучше использовать тип WLK. Если стоит задача применять конвектор не только для отопления, но и для охлаждения, посмотрите в сторону QSK HK.

Читайте также:  Как покрасить двери из сосны: пошаговая инструкция

Подробную информацию по моделям внутрипольных конвекторов Mohlenhoff вы можете получить в отделе клиентского сервиса компании ХОГАРТ: cs@hogart.ru.

По вопросам приобретения продукции Mohlenhoff обращайтесь в отдел продаж компании ХОГАРТ: +7 (495) 788 11 12.

Как установить встроенный в пол конвектор самостоятельно: Алгоритм и Видео

Конвекторы отопления встраиваемые в пол. В наше время многие люди живущие в частных домах изменили свой выбор с радиаторов отопления (батарей) в пользу конвекторов встраиваемых в пол. Такой способ отопления появился сравнительно недавно, его не используют в квартирах. На самом деле такой конвектор такой же как радиатор отопления, но с измененным дизайном, и его встраивают в полы. Он не испортит ни одного интерьера, часто используется при панорамном остеклении (когда стекло длинной во всю стену).

Выглядят они как длинный пенал внутри которого расположен теплообменник. Сверху располагается декоративная решетка. В собранном виде конвектор располагают в специально отведенное для него место в полу, и подсоединяется к отопительной системе.

Общие сведения

Устройство

Для соединения в помощь приходятся вводы, располагающиеся на конвекторе. Их располагают на одном уровне с финишным покрытием. Высота корпуса от 50 до 150 мм в зависимости от мощности устройства. Можно установить электрические, если нет возможности подключения теплоносителя.

В итоговом виде конвектор выглядит как металлический короб, длинной 1,5-2 метра. Внешний вид корпуса могут отличатся напольный это или встраиваемый конвектор. Теплообменник состоит из алюминиевых пластин, которые закрепляют на пластической трубе, внутри которого находится теплоноситель. Часто встречается что в теплообменник встраивается вентиляция что позволяет обогревать помещение лучше, и не дает холодному воздуху распространятся.

Корпус встраиваемого в пол конвектора обладает высокой прочностью и защищен от коррозии. А напольные имеют эстетически красивый вид, у них множество цветов и видов решеток. Под любой дизайн и интерьер.

Теплообменник

Практически по всей площади корпуса, расположен теплообменник. У конвекторов, которые подключаются к отопительной системе, он выглядит как змеевик из меди или алюминия с поперечными пластинами. У электрических конвекторов это ТЭН, у которого так же имеются металические платины.

Трубка на концах у которой располагаются фитинги, для подсоединения к отопительной системы при помощи гибких подводок. Преимущества заключается в том, что есть возможность подключения к автоматической системы поддержания и регулировки определенной температуры. Но счета за электроэнергию будут значительно выше, нежели с водяным теплым полом.

Решетка и дополнительные опции

Сверху, над конвектором встраивается решетка, они может быть из пластика, металла, дерева и т.д. Ее вид зависит лишь от ваших пожеланий и внешнего вида помещения. Она не будет мешать передвижению людей, и в то же время будет отлично дополнять теплый воздух.

В комплекте с ними могут быть датчики-термостаты, которые перед установкой требуют нагрева здания до определенного уровня. Сейчас многие конвекторы оснащены дополнительными вентиляторами, для более эффективного прогрева — принудительной циркуляции.

Функции внутрипольного конвектора

  1. Поток воздуха поднимается от пола вверх, создавая тепловую завесу, благодаря которой в помещении не страшны открытые двери и сквозняки. В особенности в этом нуждаются помещения с панорамным остеклением, так как без тепловой завесы такое место будет быстро выстуживаться.
  2. Этот прибор создаст комфортные условия, даже в зале с высокими потолками.
  3. Если его установить вдоль стеклянной стены, тогда он будет препятствовать появлению конденсата, в следствии плесени и сырости.
  4. Для особо больших помещений встраиваемый в пол конвектор, может стать единственным выходом для обогрева. Так как он способен равномерно распределять теплый воздух, благодаря дополнительным вентиляторам.

Достоинства и недостатки

Достоинства

  1. Возможность установки в детские учреждения. Исключают возможность удара об острые углы, освобождает пространство для бега и игр. Решетки над конвектором не нагреются до опасной температуры, что тоже исключает возможность ожогов.
  2. Улучшает интерьер жилья и освобождает много места.
  3. Более эффективный способ обогрева по сравнению с другими отопительными системами.
  4. Потеря тепла намного меньше чем у обычного отопления, поэтому ему достаточно что бы теплоноситель имел минимум 50 градусов тепла для эффективной работоспособности.

Идеальный вариант для панорамных окон или дверей, создает отличную тепловую завесу что не дает помещению промерзать. Отличный выбор отопление в частный дом.

Недостатки

  1. Потоки воздуха образуют большое количество пыли. Придется чаще совершать влажную уборку.
  2. При установке в квартирах с низким потолком это невозможно.
  3. Высокая стоимость в эксплуатации.
  4. При неправильном монтаже, на полу может быть сквозняк.

Лучше всего заняться планированием установки встроенного конвектора на этапе строительства или глубокого ремонта. Чтобы продумать до мелочей подходит ли вам данный вид отопления.

Типы встраиваемых конвекторов

  • (КВЕ) Конвекторы, в которых происходит естественная циркуляция воздуха. Здесь не происходит дополнительного воздействия на воздушный поток. Воздух поднимается естественным способом. Абсолютно бесшумный способ обогрева не требующий подключения к сети. Если хотите купить конвектор, запомните что помещение в два раза медленнее нагреется.
  • (КВП) Встроенные конвекторы в которых происходит дополнительная циркуляция воздуха. В таких приборах есть дополнительный вентилятор, который принудительно выталкивает поток теплого воздуха и не дав ему остыть, отправляет на подогрев.
  • Двухконтурные. Имеют функцию как и обогрева так и кондиционирования помещения. Но из-за своей высокой цены спрос на него не такой огромный.

Особенности монтажа

Встраиваемый в пол конвектор можно установить во многих помещениях. Благодаря материалу из нержавеющей стали возможна их установка даже в местах с повышенной влажностью.

Что бы конвектор благополучно прослужил, стоит прочитать несколько правил:

Если вы устанавливаете конвектор в нишу в полу, то она должна быть немного больше по длине и ширине примерно на 5-10 мм, и высота ниши должна на 10-15 мм выше конвектора.

Когда прибор плотно встанет, оставшееся пространство заливают строительным раствором. После финишного покрытия все просветы залить герметиком. Обвязывать конвектор лучше всего металлическими, гнущимися трубами. После того как трубы будут вмурованы в полы, проследите чтобы у них не было никаких соединений.

Если вы устанавливаете прибор с принудительной циркуляцией, то лучше вызвать электрика, так как нужно подключение к электропитанию.

Как устроен встраиваемый в пол тепловой конвектор

Во времена, когда цены на топливо неуклонно растут, все острее становится необходимость найти способ эффективно и дешево отапливать свой дом. На помощь в решении этой проблемы могут прийти встраиваемые в пол конвекторы, которые являются простым и энергосберегающим оборудованием и могут стать незаменимой частью системы отопления.

Кроме того, они не занимают много места и легко вписываются в современный дизайн интерьера.

Разновидности и преимущества конвекторов

Напольные конвекторы могут классифицироваться по принципу работы:

  • устройства с принудительной конвекцией;
  • приборы с естественным типом конвекции.

А также по месту установки:

  • настенные;
  • напольные;
  • встраиваемые в пол.

Конвекторы всех типов очень популярны. Это объясняется рядом основных достоинств такого отопительного оборудования:

  • водяной конвектор может быть выполнен в практически любом стиле – различаются расцветки, формы, материалы изготовления;
  • встраиваемые приборы могут работать в помещениях с любым уровнем влажности, что позволяет устанавливать их в ванных комнатах и даже бассейнах;
  • равномерный нагрев помещения за счет параллельной установки приборов, при которой из каждого отопительного прибора выходит воздух одинаковой температуры;
  • решетки выполнены из прочного металла, что позволяет устанавливать встроенные конвекторы в полу любого помещения, даже общественного, с высокой проходимостью;
  • долговечность;
  • простота и быстрота монтажа;
  • КПД, доходящий до 97%.

Устройство конвектора

Независимо от разновидности и типа установки, коллектор состоит из следующих элементов:

Краны и клапаны, которые нужны для балансировки системы отопления. Простые виды арматуры просто перекрывают воду, поступающую в радиаторы, более сложные – регулируют силу тока воды и, соответственно, температуру. Эти элементы не входят непосредственно в состав конвектора, но являются важной для нормальной его работы деталью.

  • Трубы контуров отопления.

Это либо одна труба, подающая воду в прибор и выводящая отработавший теплоноситель, либо отдельные трубы подачи и возврата.

Он представляет собой систему управления и контроля устройства. В него также входит и датчик температуры для более точной ее настройки. Модели, оборудованные этим устройством, несколько более дороги, но они гораздо безопаснее, обеспечивают более комфортную обстановку в помещении и позволяют лучше экономить на отоплении.

Располагается в нижней части бака. Предназначен для удаления избытка воды, при наличии которого вырастает давление в системе, а также для опустошения конвектора, если необходимо провести обслуживание прибора.

Предназначен для отслеживания уровня давления в баке и поддержки его на безопасном уровне. При превышении допустимых пределов давление сбрасывается с помощью клапана, в дорогих системах это может происходить автоматически.

Также в устройстве присутствуют другие детали корпуса, которые не критичны для функционирования, но обеспечивают удобство эксплуатации. Это различный крепеж для установки прибора на стене, у встраиваемых в пол конвекторов это металлические подставки. В некоторых конвекторах также присутствуют вентиляторы для принудительной конвекции.

Механизм работы

Температура устройства регулируется с помощью термостата, который позволяет настроить температуру в пределах 50-80 градусов. Большинство изготовителей рекомендуют устанавливать температуру не больше 60 градусов, чего будет достаточно для хорошего обогрева, и в то же время будет обеспечена безопасность использования.

Внутрь конвектора подается горячий теплоноситель по подающей трубе отопительного контура. Внутри прибора происходит отдача тепловой энергии от воды воздуху. Для более равномерной и эффективной теплоотдачи вокруг труб устанавливается один или несколько теплообменников из меди или алюминия.

Полученное тепло выходит через верхнюю решетку либо естественным путем, либо с помощью вентилятора, который обеспечивает лучшую конвекцию. За счет вентилятора тепло отдается в несколько раз быстрее, чем при использовании традиционных радиаторов. Шум при работе вентиляторов достигает не больше 20-25 децибел, то есть находится примерно на уровне громкого шепота.

Советы по выбору

Подбор наиболее подходящего прибора для конкретных условий эксплуатации – залог эффективности и долговечности всей системы отопления. При выборе встраиваемого в пол конвектора учитываются следующие моменты:

  • температура горячей и отработавшей воды;
  • степень нагрева окружающего воздуха;
  • схема подачи теплоносителя – централизованная или автономная;
  • выделение тепла других приборов в доме;
  • потери тепла;
  • площадь и объем помещения;
  • количество жильцов.

Постороннее тепловыделение может показаться незначительным показателем, но, на самом деле, вся техника выделяет некоторое количество тепловой энергии. Это делают и работающие телевизоры, и, в особенности, водонагреватели и газовые или электрические печки. Подсчитав все эти выделения, можно подобрать наиболее оптимальный прибор, позволяющий экономить на отоплении.

Мощность выбираемого конвектора должна составлять примерно 1 КВт на каждые 10 квадратных метров помещения, чтобы обогрев был оптимальным. Стоит также учитывать рабочее давление в конвекторе. Этот показатель должен соответствовать рабочему давлению в контурах системы отопления.

Монтаж конвектора своими руками

Установка встраиваемого в пол конвектора – это не такая сложная процедура, как может показаться сначала. Монтаж производится следующим образом:

  • Конвектор примеряется к выбранному месту. Обычно устанавливаются эти приборы под окнами.
  • Намечаются места для установки крепежа.
  • В полу просверливаются отверстия для крепежных элементов. В них вставляются дюбели для лучшего закрепления.
  • Конвектор прикручивается к полу с помощью саморезов. Они вкручиваются в предназначенные для этого скобы на корпусе прибора.
  • После закрепления корпус выравнивается, для чего в нем есть специальные регулировочные болты.
  • Подключаются трубы отопления, запорная арматура и краны Маевского.
  • После подключения всех элементов конвектора пол вокруг него заливается стяжкой по стандартной технологии.
  • Укладывается финишное покрытие вровень с верхней плоскостью конвектора.
  • Монтируется декоративная решетка.
  • После выполнения всех этих действий можно вводить конвектор в эксплуатацию. Запускать прибор можно только после того, как высохнет стяжка пола, что занимает обычно около месяца.

Правильный выбор устройства и его монтаж без ошибок обеспечит качественную эксплуатацию и эффективный обогрев в течение многих лет. Цветные металлы, из которых выполнены нагревательные элементы, не подвергаются ржавлению и другим разрушительным факторам.

Металлический корпус прибора также изготавливается из материалов, практически не подверженных механическим и другим воздействиям. Уход за конвектором довольно прост – достаточно чистить устройство раз в пару лет.

Ссылка на основную публикацию
