Как установить новый полотенцесушитель своими руками

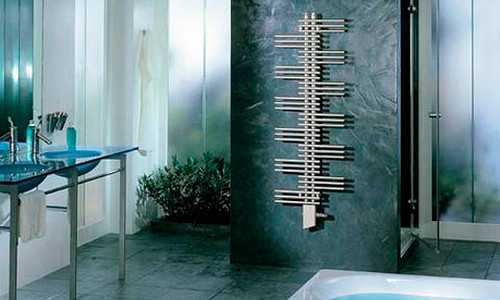

Современный полотенцесушитель — это незаменимая деталь интерьера ванной комнаты. Для того чтобы устройство выполняло не только эстетические функции, но и правильно и качественно работало, его нужно грамотно установить и подключить. Установка полотенцесушителя может быть выполнена своими руками. Эта работа не составит никаких проблем для человека, которому хотя бы раз приходилось сталкиваться с монтажом или ремонтом сантехники.

Перед подключением полотенцесушителя к системе отопления нужно позаботиться о доступе к запорному устройству для перекрытия стояка.

Замена полотенцесушителя не требует каких-то особых навыков, а его подключение выполняется при помощи самого обыкновенного ручного инструмента. Если вам никогда ранее не приходилось пользоваться ручным инструментом, то лучше доверить монтаж устройства специалисту, ведь неправильная установка может привести прибор в негодность.

Установка полотенцесушителя своими руками: правила и рекомендации

Установка полотенцесушителя своими руками требует соблюдения ряда правил и рекомендаций.

Прежде всего, подготовьте набор инструментов, без которых замена полотенцесушителя невозможна. Вам понадобится:

Схема ванны с полотенцесушителем.

резьборез;
разводной и трубный ключи;
набор шестигранных ключей;
болгарка;
перфоратор;
паяльник для полипропиленовых труб.

Чаще всего в ванных комнатах выполняется установка водяных полотенцесушителей. Эти устройства подключаются к отопительной системе или к системе горячего водоснабжения. Подключение полотенцесушителя к отопительной системе не совсем оправдано, т.к. в данном случае прибором можно будет пользоваться только в отопительный сезон. В остальное же время труба нагреваться не будет.

Специалисты теплосети не особо приветствуют какие-либо вмешательства в общедомовые коммуникации. Попытки улучшить условия проживания своими руками могут дать противоположный результат.

Не все так просто и в частных домах. В случае если установка полотенцесушителя изначально не была предусмотрена проектом, то лучше не экспериментировать с изменением конфигурации трубопровода. Подключение прибора к системе горячего водоснабжения — это вариант, проверенный десятилетиями.

Если вы планируете просто заменить старый змеевик, то оформлять разрешение на это необязательно. В противном же случае лучше заручиться разрешением от коммунальной службы. Это поможет вам избежать возникновения затруднений в случае продажи квартиры или в любых других случаях, требующих вмешательства сотрудников коммунальных служб.

Установка полотенцесушителя своими руками: порядок действий

Если вы собираетесь заменить старый или установить новый полотенцесушитель, вам предстоит пройти несколько этапов, а именно:

Схема сборки и подключения полотенцесушителя.

получить разрешение от коммунальной службы;
составить подробный план и смету с указанием необходимых инструментов и материалов;
непосредственно перед тем, как начнется замена или установка, нужно позаботиться о наличии доступа к запорному устройству для перекрытия водоснабжения.

Если замена или установка нового змеевика своими руками проводятся параллельно с заменой стояка, конструкцию можно оснастить кранами, позволяющими перекрывать воду верхним этажам. Данный вариант удобен при возникновении аварийной ситуации.

Такими кранами можно направлять водный поток либо через змеевик, либо минуя его. К примеру, при отключении горячей воды на время проведения разного рода ремонтных и профилактических работ таким образом можно будет избежать засорения устройства ржавчиной, песком и т.д.

Если расстояние подводки не превышает 50 см, она может быть горизонтальной. В противном же случае нужен небольшой, 5-10 мм, уклон. Подводящий трубопровод и сам змеевик фиксируются к стене. Они должны свободно лежать в кольцах или на крюках креплений. Это позволит предотвратить возникновение лишних нагрузок на стену вследствие деформаций конструкции во время нагревания.

Демонтаж старого полотенцесушителя и установка кранов

Для крепления полотенцесушителя к стене следует использовать телескопические держатели или хомуты.

Замена полотенцесушителя начинается с демонтажа старого прибора. Прежде всего нужно перекрыть воду в трубе, к которой подключается полотенцесушитель. Это может сделать работник ЖЭКа или же вы можете сделать это своими руками, по предварительной договоренности.

Модели, установленные до этого боковым подключением, и прочие варианты, которые являются частью трубы горячей воды, удаляются путем откручивания резьбового соединения. «Прикипевшая» резьба или сварка обрезаются болгаркой. Обрезку нужно производить таким образом, чтобы оставалась часть трубы для устройства новой резьбы. После этого полотенцесушитель снимается с кронштейнов.

На остатках трубы при помощи плашки подходящего диаметра выполняется новая нарезка. Ту резьбу, которая осталась от предыдущего монтажа, тоже следует «прогнать» для более надежного последующего соединения. Когда резьба будет готова, может быть выполнена установка запорной арматуры — кранов. Установка кранов позволяет регулировать работу полотенцесушителя. Так, если необходимо заменить или отремонтировать полотенцесушитель, вода перекрывается и выполняются требуемые действия. Если вы будете устанавливать байпас, то его установка подготавливается на этом этапе.

Схема подключения полотенцесушителя к системе отопления.

Фитинги подбираются в зависимости от типа подключения — углового или прямого. Для уплотнения соединений применяется льняная подмотка. Для конических резьбовых соединений используется ФУМ лента.

Полотенцесушитель монтируется к фитингам. Крепление следует затягивать осторожно, чтобы не испортить резьбу. Для подсоединения прибора к стене используются телескопические держатели или хомуты.

Установленный полотенцесушитель проверяется на плотность путем контрольного пуска. Если результат положительный, вода не сочится и не течет, то устройство пригодно для использования и на этом замена (установка) полотенцесушителя своими руками считается завершенной.

Особенности установки электрического полотенцесушителя

При установке электрической модели главный акцент делается на безопасность. Саму конструкцию просто крепят на стене при помощи кронштейнов. В качестве теплоносителя используется вода, масло, антифриз.

Электрический прибор нужно обеспечить розеткой. Перед тем как устанавливать подобное электроустрйоство в ванной комнате, хорошо подумайте. Опытные электрики не советуют устанавливать в этих помещениях даже современные влагозащитные розетки, особенно если жильцы квартиры любят попариться в ванной.

Специалисты рекомендуют вывести шнур через сквозное отверстие в перегородке в соседнюю комнату. Помимо этого, рекомендуется установить устройство защитного отключения. При утечке тока мимо потребителя УЗО сработает за доли секунды.

Так что, если с установкой электрического полотенцесушителя особых проблем не возникает, то с обеспечением его работы придется немного повозиться.

Особенности комбинированных моделей

На современном рынке представлены комбинированные полотенцесушители. В качестве теплоносителя в таких устройствах используется вода. В данном случае нужен комплект соединительных элементов для одновременного подсоединения водопровода и электрического тэна.

Выбирая тип полотенцесушителя, необходимо учитывать особенности будущих эксплуатационных нагрузок и технические характеристики своего жилья. Лишь тщательное и правильное планирование позволит обеспечить безопасные и комфортные условия использования.

Если у вас есть малейшие сомнения в собственных силах, лучше воспользоваться услугами профессиональных сантехников (электриков) с соответствующей лицензией.

Установка полотенцесушителя своими руками

В предыдущей статье я рассказал вам о разновидностях современных полотенцесушителей, о преимуществах и достоинствах каждого из них. Сегодня я вкратце освещу вопрос установки полотенцесушителя своими руками, расскажу об особенностях работы, на которые необходимо обратить пристальное внимание.

Установка разных видов полотенцесушителя

Чтобы рассмотреть особенности установки полотенцесушителей, необходимо вспомнить о видах устройств, от принципа их работы и вида теплоносителя зависит схема подключения полотенцесушителя и объем работ.

Установить электрический полотенцесушитель – простая и быстрая работа. По сути, его монтаж не отличается от установки любого электрического изделия, например, от подключения люстры. Важно правильно протянуть электропроводку и надежно зафиксировать полотенцесушитель на стене.
Установка водяного полотенцесушителя – наиболее сложная работа, связанная с перекрытием стояка и требующая если не опыта, то хотя бы понимания собственных действий.
Установку комбинированного полотенцесушителя по сложности работ относим к водяному, поскольку изделие сочетает в себе два вида теплоносителя и помимо подключения к системе горячего водоснабжения или отопления требует еще и электроподключения.

Оговорюсь об одной важной особенности в подключении полотенцесушителя. Специалисты рекомендуют подсоединять полотенцесушитель именно к системе горячего водоснабжения по одной простой причине: отопление половину календарного года отсутствует в квартирах многоквартирных домов, а остаться без полотенцесушителя довольно сложно, потому что его основная функция все же не обогрев помещения, а сушка белья.

Ошибки в установке полотенцесушителей

Сама по себе установка полотенцесушителя состоит из нескольких этапов и выполняется достаточно просто:

Первым этапом подключения полотенцесушителя является договоренность с коммунальными службами об отключении стояка от подачи горячей воды и слив теплоносителя. Это делается путем официального запроса и стоит некоторой суммы денег.
В заранее оговоренный день проведите демонтаж полотенцесушителя, установленного ранее. Вариантов два: при сохранности резьбовых патрубков и качественном их функционировании, отвинтите удерживающие болты и снимите полотенцесушитель с фиксации. Если патрубки не вызывают доверия, или резьба стерта, рекомендую совместить две задачи, чтобы не пришлось в дальнейшем снова перекрывать стояк – замените резьбовые патрубки, предварительно срезав полотенцесушитель при помощи болгарки.

Однако, существует две распространенные ошибки монтажа полотенцесушителей, совершение которых приведет не только к необходимости новой замены, но и, вероятно, к вынужденной покупке нового полотенцесушителя.

Заужение внутреннего диаметра трубы. Такая ошибка распространена при замене труб стояка на металлопластиковые: соединительные пресс-фитинги имеют такое строение, что в местах их установки происходит сильное сужение хода. Это опасно, из-за создания гидравлического давления возможны самые различные проблемы, от снижения нагрева до разрыва трубы.
Установка запорных кранов перед полотенцесушителем. Возможность регулирования степени и времени нагрева полотенцесушителя – удобная и даже необходимая функция, но, чтобы при этом не создавалось проблем у всех квартиросъемщиков по вашему стояку, устанавливать краны разрешено только при наличии на полотенцесушителя байпаса – перемычки, позволяющей теплоносителю спокойно циркулировать по стояку, минуя конкретный полотенцесушитель.

Схемы установки полотенцесушителя

Существует несколько разрешенных схем подключения полотенцесушителя, наряду с которыми имеются и неудачные схемы.

Боковое подключение полотенцесушителя. Наиболее распространенная схема, при которой важно нижнюю точку врезки в стояк оформить ниже нижнего патрубка полотенцесушителя, а верхнюю, соответственно, выше.
Диагональное подключение полотенцесушителя. Такая же удобная и популярная схема, разница от предыдущей заключается в протягивании трубы подключения к противоположному патрубку.
Нижнее подключение полотенцесушителя. Допустимая схема, особенно при желании спрятать подводы труб к устройству. В этом случае подводящая и уводящая труба подсоединяются к патрубкам снизу.

Ошибочные схемы подключения полотенцесушителя связаны с неправильным расположением труб. Если верхний патрубок располагается выше точки врезки (а нижний ниже) – для эффективной работы полотенцесушителя потребуется большее давление воды, что снизит эффективность в остальных устройствах по стояку. А если при помощи труб делать лишние петли и изгибы – велик шанс накопления воздуха, что снизит качество нагрева и увеличит шансы завоздушивания системы.

Монтаж полотенцесушителя своими руками возможен, но не стоит волноваться, если необходимых знаний или опыта недостаточно. В таком случае на помощь придут профессиональные сантехники, выполнив работу быстро и качественно.

Как установить новый полотенцесушитель своими руками

Установка полотенцесушителя своими руками: правила и рекомендации

Установка полотенцесушителя своими руками требует соблюдения ряда правил и рекомендаций.

Схема ванны с полотенцесушителем.

резьборез;
разводной и трубный ключи;
набор шестигранных ключей;
болгарка;
перфоратор;
паяльник для полипропиленовых труб.

Установка полотенцесушителя своими руками: порядок действий

Схема сборки и подключения полотенцесушителя.

получить разрешение от коммунальной службы;
составить подробный план и смету с указанием необходимых инструментов и материалов;
непосредственно перед тем, как начнется замена или установка, нужно позаботиться о наличии доступа к запорному устройству для перекрытия водоснабжения.

Демонтаж старого полотенцесушителя и установка кранов

Для крепления полотенцесушителя к стене следует использовать телескопические держатели или хомуты.

Схема подключения полотенцесушителя к системе отопления.

Особенности установки электрического полотенцесушителя

Особенности комбинированных моделей

Как правильно установить полотенцесушитель в ванной?

Полотенцесушитель в ванной комнате – простое и в то же время функциональное устройство, назначение которого не ограничивается просушиванием влажных полотенец. Существует ещё, как минимум, три причины установить в доме или квартире такой сантехнический прибор. При условии правильного подключения, он позволяет улучшить микроклимат в ванной, кроме того, он может использоваться как дополнительный радиатор отопления в холодное время года или место для сушки небольших вещей после стирки. Если вы еще не подобрали подходящий по дизайну и конструкции полотенцесушитель, это можно сделать здесь.

Установка или замена полотенцесушителя в ванной комнате не представляет собой чересчур сложной задачи: при наличии базовых навыков работы с сантехникой своими руками, подключение можно выполнить самостоятельно. В этой статье мы собрали важные советы по монтажу, а также фото иллюстрации с основными схемами, которые позволят установить полотенцесушитель или проконтролировать работу нанятых мастеров.

Принцип работы

В первую очередь разберёмся, что представляют собой современные полотенцесушители. Как правило, речь идёт о трубе зигзагообразной конструкции, которую устанавливают на стене ванной комнаты и подключают к контуру горячего водоснабжения. В старых конструкциях, действие которых было основано на непрерывной циркуляции нагретой жидкости-теплоносителя, использовался так называемый принцип «петли». При этом жильцы многоэтажного дома обеспечивались горячей водой, которая подавалась по трубам с верхнего этажа на нижние, а при обратном движении водяного потока снизу вверх отбиралось тепло для полотенцесушителей.

Основное технологическое условие правильного подключения полотенцесушителя при этом заключалось в том, что его петлеобразная труба соответствовала по диаметру трубам самого стояка. Только таким образом обеспечивалась правильная циркуляция теплоносителя в контуре горячего водоснабжения без чрезмерного гидравлического сопротивления.

Виды полотенцесушителей

В наши дни вместо устаревших и не особо эстетичных змеевиков советского периода в ванных комнатах всё чаще устанавливают современные модели полотенцесушителей, которые можно условно разделить на три основные группы.

Водяные приборы, подключаемые к трубам контура горячего водоснабжения.
Электрические модели, работающие от общей сети электропитания.
Комбинированные полотенцесушители, главная особенность которых заключается в возможности работать как от контура горячего водоснабжения, так и от электросети (в случае временного отключения горячей воды в доме).

С технологической точки зрения наиболее сложным считается подключение водяного полотенцесушителя: установить такой сантехнический прибор без отсутствия должного опыта достаточно сложно. При этом ошибки в подключении часто приводят к тому, что ванная остаётся холодной и сырой, а сама труба змеевика прогревается неравномерно или вообще не нагревается. Именно поэтому подключение водяных моделей следует доверять исключительно профессионалам, которые имеют практический опыт работы с подобным сантехническим оборудованием.

Электрический полотенцесушитель представляет собой устройство, для работы которого необходим лишь свободный доступ к сети электропитания. Его подключение представляет собой стандартный монтаж бытового электроприбора и обычно не вызывает сложностей. Что касается комбинированных моделей, то их обычно устанавливают в ванной в том случае, если в доме периодически отсутствует горячая вода, и правила подключения таких полотенцесушителей в целом аналогичны правилам монтажа водяных змеевиков. Сразу отметим, что речь в статье пойдёт о нюансах и особенностях установки и подключения водяного вида приборов.

Варианты подключения

Чаще всего водяные полотенцесушители подключают к трубам ГВС (горячего водоснабжения). Однако в частных коттеджах и домах с индивидуальным отоплением до сих пор встречается такая схема, при которой полотенцесушитель врезают в контур отопления. С одной стороны такую технологию установки можно назвать удобной и достаточно экономичной, однако в тёплое время года, когда автономный обогрев не нужен и отключается, соответственно не работает и полотенцесушитель в ванной.

Ещё один вариант – подключение полотенцесушителя к системе индивидуального ГВС, работающего с бойлером косвенного нагрева с автоматической циркуляцией. Независимо от выбранной схемы подключения трубы, могут использоваться разные варианты монтажа.

Общие правила

При врезке в стояк нижняя точка трубы полотенцесушителя в ванной должна находиться ниже самого нижнего патрубка подключения.
Независимо от того, какую планировку имеет ванная, конструкция участков подводки не допускает каких-либо изгибов. В противном случае все имеющиеся изгибы будут собирать воздух и тем самым препятствовать естественной циркуляции теплоносителя по контуру.
Хотите установить полотенцесушитель правильно? Используйте трубы с диаметром не менее 20 мм (ДУ 20).
Специалисты рекомендуют устанавливать трубы в ванной, используя слой термоизоляционного материала. В том случае, если труба полотенцесушителя монтируется скрытым способом (в прорезанном в стене штрабе), теплоизолировать контур нужно в любом случае.

Преимущества бокового подключения

Есть возможность видоизменения системы в том случае, если трубу подводки необходимо расположить по-другому.
Эффективность прибора, а также его работоспособность не ухудшается при любом направления подачи воды.

При этом нужно понимать, что при схеме врезки «с уступом» (как показано на последнем рисунке), полотенцесушитель будет в большинстве случаев требовать дополнительного монтажа воздухоотводчика.

Схемы со смещённым или зауженным байпасом

Полотенцесушитель со смещённым/зауженным байпасом устанавливается нечасто. Как правило, сантехники используют подобную технологию врезки в том случае, когда нужно установить смещённый или немного зауженный байпас на уже имеющемся полотенцесушителе. В таком случае труба подключается по одной из стандартных схем, выбираемой специалистом.

На практике в большинстве случаев такая технология не используется. Это объясняется тем, что труба змеевика, которой, по сути, является полотенцесушитель – всё же не дополнительный радиатор отопления, и кардинальные переделки в этом случае будут нецелесообразными. Более того, схема установки полотенцесушителя со смещённым или зауженным байпасом эффективна исключительно в том случае, если ванная оборудована верхней системой подачи горячей воды.

Особенности монтажа со смещённым байпасом

Как правило, смещение применяют при разводке радиаторов. Часто подобный вариант используют в том случае, если сантехники делают разводку отопительной системы. В то же время, такой подход часто оправдан при монтаже полотенцесушителей, когда есть необходимость сохранения старых отводов на стояке, к которым была подведен старый змеевик (о нем шла речь в начале публикации). В большинстве случаев нет необходимости заменять весь стояк: прибор можно установить с байпасом. Единственное условие в этом случае – циркуляция воды-теплоносителя сверху вниз. Если такое условие не соблюдается,труба, исполняющая функцию полотенцесушителя, может в итоге остаться холодной.

Схемы с нижним подключением

Ванная комната оборудована трубой с нижним подключением? В этом случае можно использовать схемы, альтернативные описанным выше. В большинстве случаев труба устанавливается подобным способом для скрытой установки подводки, при этом ванная комната (точнее, её интерьер) не пострадает. При нижнем подключении труба частично маскируется аксессуарами, располагаемыми вдоль стен.

Конструктивно труба с нижним подключением представляет собой мини-лесенку и имеет вполне стильный и эффектный внешний вид. В то же время, такую технологию называют менее эффективной, по сравнению с конструкциями, подключаемыми боковым или диагональным способом.

Монтаж при наличии старой врезки со смещённым байпасом

В некоторых случаях труба врезается нижним способом, однако на самом стояке при этом остаётся предыдущая врезка со смещённым байпасом. Чаще всего владельцы квартир не видят особой целесообразности в переделке. При этом верхний отвод обычно расположен высоко, однако по правилам он обязан располагаться ниже самой точки подключения. Выход из такой ситуации возможен исключительно при соблюдении двух основных условий.

Сама схема подразумевает верхнюю подачу воды, поскольку при условии нижнего поступления теплоносителя по трубе с большой долей вероятности возникнет так называемое «запирание» внутреннего контура системы. В итоге ванная комната останется холодной.
Верхний отвод стояка находится ниже верхнего края самого змеевика. В противном случае такое устройство в принципе не будет способно функционировать.

Основные ошибки при подключении

Очень часто неопытные сантехники совершают массу технологических ошибок, пытаясь угодить заказчику, пытающемуся эстетично оформить старые участки разводок или желающему использовать для монтажа каналы в стенах, предназначенные для других целей. Подобные ошибки часто приводят к тому, что труба не греет, и ванная комната превращается в не самое тёплое и уютное место в доме.

Перечислим основные технологические ошибки при монтаже полотенцесушительных приборов.

Труба имеет своеобразный «горб» в верхней части конструкции на участке верхней подводки. При этом образуется петля, в которой рано или поздно будет накапливаться воздух. Обычно подобную схему ошибочно применяют с целью замаскировать часть труб под навесным потолком.
Нижний отвод располагается в сети намного ниже самой нижней точки полотенцесушителя. При этом в своеобразное «противоборство» механически вступают два основных механизма: естественной, а также принудительной циркуляции теплоносителя в контуре.
Особо тяжёлым случаем можно назвать такую схему, при которой две точки врезки расположены выше, чем самый нижний край полотенцесушительного прибора. В такой ситуации вода просто не может протекать сквозь малый контур. Более того, при использовании этой ошибочной схемы образуются сразу пару мешков (своеобразных «ловушек»), в которых будет собираться остывший теплоноситель.
Ещё одна проблемная схема – расположение верхней части системы подводки под потолком, а нижней – в цементной стяжке пола. При этом змеевик не работает сразу по нескольким причинам. Первая – накопление воздушных масс с потолка, вторая – образование всё того же «мешка», который препятствует естественной циркуляции теплоносителя. В итоге циркуляция горячей жидкости нарушается, и ванная рано или поздно становится помещением с не самым лучшим микроклиматом.

Специалисты выделяют ещё несколько технологических ошибок, которые ни в коем случае не рекомендуется допускать при установке водяной полотенцесушительной установки в ванной. В частности, наиболее грубыми считают два упущения.

1. Непреднамеренное заужение труб из металлопластика. Такое явление часто обусловлено некоторыми нюансами конструкций пресс-фитингов. В итоге увеличенное гидравлическое сопротивление возникает не только в пределах одной квартиры, но и по стояку.

2. Ошибочный монтаж запорной арматуры (кранов) перед конструкцией змеевика. С одной стороны установленные таким образом краны теоретически позволят перекрыть полотенцесушитель, если он в данный момент не нужен. Однако при этом перекрытие любого крана попросту остановит работу стояка по всем этажам. Теплоноситель при этом циркулирует, однако его объём, лишённый подвижности, рано или поздно остывает. В результате для получения горячей воды придётся вылить «в никуда» достаточно солидный объём охлаждённой жидкости. В самых тяжёлых случаях в сети возникает так называемое «завоздушивание» всего стояка по многоэтажному дому, что лишний раз подтверждает тот факт, что запорную арматуру на полотенцесушителе устанавливать нельзя.

Как определить, что полотенцесушитель подключен неправильно?

В том случае, если бытовой прибор был подключен с грубыми технологическими ошибками, змеевик для сушки будет на первых порах казаться вполне работоспособным. В то же время, главная проблема, неизменно сопровождающая перечисленные ошибки в монтаже – ощутимая разница в температуре (нижняя часть петлевидного трубопровода будет холоднее верхней). В итоге, теплоноситель начнёт циркулировать через стояк ГВС, минуя полотенцесушитель, который при этом превратится в нерабочий и бесполезный элемент декора ванной.

Инструменты

Полотенцесушитель – обязательный атрибут любой ванной комнаты. Сантехнический прибор обеспечивает комфортную температуру в помещении, предотвращает появление сырости и используется по прямому назначению – сушка белья. По сути, змеевик является локальной системой отопления санузла. Справиться с самостоятельной заменой и монтажом новой сушки под силу домашнему мастеру, обладающего навыками выполнения сантехнических работ. От исполнителя требуется грамотно разработать схему установки, учесть монтажные требования и соблюдать нюансы технологического процесса. Немаловажный фактор бесперебойной и долговечной эксплуатации нагревателя – правильный выбор полотенцесушителя.

Нюансы выбора полотенцесушителя: принцип работы, материал и форма

Выбор сушки для ванны основывается на оценке четырех основных параметров оборудования:

тип нагрева;
материал изготовления;
вариант подключения;
форма и дизайн.

Зависимо от принципа работы различают водяные, электрические и комбинированные модели. Каждый змеевик имеет как положительные, так и отрицательные стороны.

Водяной полотенцесушитель. Проточная сушка наиболее популярна. Врезка змеевика осуществляется в систему отопления или горячего водоснабжения.

экономия электроэнергии;
многообразие модельного ряда;
ограниченное место установки – требуется протягивать трубопровод.

Важно! Давление в ГВС многоэтажного дома составляет 7-10 атмосфер. При этом большинство полотенцесушителей рассчитаны на небольшое рабочее давление и имеют стенки толщиной до 1,25 мм. При несоответствии показателей срок службы сушки – до 2-х лет

Электрический змеевик. Внутри конструкции размещена нагревательная жидкость или сухой тэн. Применение электрического полотенцесушителя имеет смысл в следующих ситуациях:

требуется срочный монтаж без реконструкции системы отопления/водоснабжения;
размещение дополнительной сушки;
установка змеевика вне санузла – подойдет мобильный электрический агрегат.

Для прогрева ванной комнаты до 22-24°С следует подобрать модель из расчета 140 Вт/кв.м. Если монтируется «резервная» сушка на весенне-летний сезон, то ее оптимальная мощность – 100 Вт/кв.м.

Комбинированные приборы совмещают достоинства водно- и электромодификаций. Недостаток – дефицит и дороговизна.

Перед тем, как установить полотенцесушитель в ванной от отопления или ГВС важно подобрать оптимальный материал изготовления.

Это может быть нержавейка, медь/латунь или черная сталь. Особенности разных змеевиков:

Нержавейка: стойкость к влаге, требовательность к качеству воды, сужение проходного сечения со временем. Оптимальный вариант – хромированная сталь, толщина стенок – не меньше 2 мм.
Медь и латунь: высокая теплоотдача, хрупкость – змеевик деформируется при незначительном усилии. При бережной эксплуатации прослужит до 20-25 лет.
Черная сталь: прочность, стойкость к коррозии. Рекомендована для подключения к ГВС.

Конфигурация нагревателя выбирается из личных предпочтений и вместительности. П- и М-образные змеевики часто используются для замены советских полотенцесушителей. Радиаторы по типу «елочка», «лесенка» – компактны, но достаточно вместительны.

По способу установки сантехнические аксессуары бывают:

нижнего или верхнего подключения;
угловой подачи теплоносителя;
левое или правое подсоединение.

Наиболее практично – боковое подключение. Такие модели получится адаптировать под различные места монтажа. Дополнительный плюс – эстетичность оформления.

Общие требования к установке сантехнического прибора

Нормы подключения регламентированы в СНиП 2-04-01-85. Основные правила:

Фитинги не должны сужать проходное сечение магистрали. Диаметр стояка должен равняться диаметру каналов змеевика.
Крепление полотенцесушителя в ванной выполняется с обязательной врезкой байпаса. Перемычка поддерживает напор теплоносителя во всем стояке, а разделение потоков способствует сохранению температуры воды в следующих водозаборных точках. Байпас обеспечивает возможность выполнение текущего ремонта сушилки, оставляя систему работоспособной.
На байпасе и общем стояке запрещен монтаж запорной арматуры. Подобные действия ухудшают циркуляцию, способствуют понижению температуры теплоносителя.
Оптимальная высота установки сушки – 120 см.
Граничные дистанции от поверхности стены к радиатору: 4 см – при диаметре змеевика до 2,5 см, 6-7 см – при сечении труб более 2,5 см.
Установка кранов на полотенцесушитель в ванной выполняется на входе/выходе со змеевика к байпасу.

Схемы подключения полотенцесушителя в ванной

Работоспособность змеевика напрямую зависит от грамотно подобранной схемы врезки. Тип подключения выбирается с учетом особенностей модели и месторасположением централизованного стояка.

Альтернативные схемы

При традиционной сборке №1 допустима боковая врезка с нестандартной разводкой труб.

На рисунке отображены альтернативные варианты:

На входе и выходе добавляются вертикальные отрезки. Основные условия размещения подовла остаются неизменными.
Верх сушки находится выше верхней подачи воды. Схема требует использования воздухоотводчика на приборе – из-за образовавшейся ступени при отсутствии воды в системе накапливается воздух.

Нижнее подключение по схеме №2 допускает следующие видоизменения.

В первом случае все отводы размещены под сушкой, а во втором – верхний подвод над низом полотенцесушителя. Такая комбинация ограничивает направление теплоносителя – сверху вниз. В обратном способе система функционирует нестабильно.

Неработоспособные варианты подключения

Типовые ошибки врезки провоцируют сбои работы нагревательного элемента. Некорректные схемы сборки:

Размещение приборов под уровнем отвода стояка провоцирует к остановке движения теплоносителя. Вода опускается вниз, охлаждается и не в состоянии подняться вверх из-за давления в системе.
Боковой монтаж с верхней петлей. Схема используется для декорирования трубопровода за подвесным потолком. В петле скапливается воздух, перекрывающий со временем подачу теплоносителя в радиатор. Как результат – охлаждение змеевика.

Комбинация сразу двух нерабочих соединений наблюдается, когда строители стараются скрыть нижнюю магистраль в пол, а верхнюю – в потолочном пространстве.

Как установить новый полотенцесушитель на старые трубы

Разберем пошагово, как подсоединить полотенцесушитель в ванной на смену старого изношенного оборудования. Технология достаточно проста и включает несколько обязательных этапов.

Подбор рабочего инвентаря

Перечень инструментария зависит от типа материала водопроводного трубопровода. Установка через пластиковую арматуру потребует наличия кронштейнов, шаровых кранов, труб, строительного ножа, лазерного или водяного уровня, а также паяльника для работы с полимерными изделиями. Дополнительный инвентарь: молоток, отвертки, разводные ключи, пакля или альтернативный уплотнитель.

Как правило, змеевик поставляется в стандартной комплектации:

переходные уголки;
силиконовые и фторопластовые прокладки;
телескопические кронштейны;
запорные узлы.

Удобно, если в набор включены: кран Маевского, стопорный винт и декоративный колпак.

Демонтаж устаревшего змеевика

Перед установкой водяного полотенцесушителя в ванной руками потребуется аккуратное снятие старого оборудования.

Обратиться в ЖЕК с заявлением о временном прекращении подачи горячей воды.
После перекрытия стояка можно приступить к непосредственному демонтажу змеевика.
При резьбовом соединении достаточно открутить сушку ключом и отсоединить ее от трубопровода. Под место крепления лучше подставить тару, так как внутри контура может оставаться вода.
Обычно полотенцесушитель приварен или резьбовое соединение с годами настолько «прикипели», что без резки не обойтись. Для демонтажа можно использовать болгарку. Главное – не перестараться и не убрать нужные сантиметры трубы для нарезки резьбы под фитинги.
Старый прибор снять с держателей.

Важно! Вырез в трубе централизованной подачи должен быть больше дистанции между патрубками устанавливаемого змеевика на суммарную длину элементов, необходимых для крепления байпаса.

Крепление байпаса и кранов

Монтаж байпаса – не обязательное, но крайне желательное условие замены полотенцесушителя. Элементарная замена уплотнительных колец и прокладок в местах подсоединения змеевика требует перекрытия воды в системе. А значит, придется тратить время и обращаться с заявкой в ЖЕК. Включив в схему перемычку, можно на свое усмотрение отключать контур змеевика и проводить плановые ремонтные работы.

Роль байпаса выполняет обычная труба из полипропилена, меди или стали. Для ее монтажа потребуется три шаровых крана. Один элемент запорной арматуры устанавливается непосредственно на перемычке, а два крана – на штуцерах возврата и подачи теплоносителя.

Шаровой кран на перемычке позволит регулировать интенсивность подачи воды в контур полотенцесушителя. Однако это решение – достаточно спорное. Многие сантехники выступают против врезки запорной арматуры в байпас.

На отводах трубопровода нарезать резьбу.
Насадить на трубы тройники.
Монтировать запорную арматуру и байпас.

Монтаж и подключение новой сушки

Выбирая способ, как прикрутить полотенцесушитель необходимо отдать предпочтение кронштейнам, а не жесткому креплению через стену. Такое решение защищает стену и трубу от нагрузок, вызванных температурными деформациями.

Важно! Змеевик должен устанавливаться строго по горизонтали. При перекосах полотенцесушитель может сорвать под давлением

На стене отметить места крепления сушки.
Высверлить отверстия и установить дюбеля.
Зафиксировать кронштейны на змеевике и «примерять» на стену.
Если горизонтальность и рекомендованные отступы радиатора от стены соблюдены, то можно закрепить прибор шурупами.
Сантехнические отводы соединить между собой посредством фитингов, используя уплотнительную подмотку.
Проверить герметичность стыковочных элементов и постепенно открыть краны. Проверка подключения полотенцесушителя должна производиться при малом напоре теплоносителя.

Если протекания отсутствуют, можно перевести змеевик на стандартный режим работы – полностью открыть шаровые краны.

Размещение электрического агрегата

Установка электрической модели сушки несколько проще водяного аналога. Главное – соблюдать меры безопасности во время монтажа и эксплуатации электроприбора.

Чтобы понять, как правильно сделать полотенцесушитель в ванной, перечислим базовые требования по его установке:

Дистанция от электросушки до «мокрой» сантехники (ванна/умывальник/душ) – от 60 см. Минимальное расстояние до пола – 20 см.
Для подключения используется влагозащитная розетка со специальным «козырьком» от влаги.
Обязательные условия монтажа электропроводки: трехжильный кабель, наличие заземления, скрытая проводка и применение УЗО.

Тип подключения зависит от модификации электронагревателя. Масляные агрегаты монтируются строго по горизонтали и требуют жесткой фиксации. Кабельные змеевики можно разворачивать в любом направлении.

Если говорить об эффективности приборов, то масляные сушки более теплоемки – они долго разогреваются и так же долго остывают после отключения. Кабельные, наоборот, быстро прогревают помещения и быстро охлаждаются.

Монтаж полотенцесушителя в ванной своими руками: видео

Наглядная видео-инструкция по монтажу полотенцесушителя с боковым подключением:

Установка и подключение полотенцесушителя в ванной своими руками

Обычно установка полотенцесушителя в ванной комнате не вызывает особых трудностей – трубчатый обогреватель подвешивается на стену с помощью штатного крепежа (идет в комплекте). Другой вопрос – присоединение сантехнического прибора к инженерным сетям частного дома или квартиры. Выбор схемы подключения зависит от типа и расположения нагревателя внутри помещения. Как установить полотенцесушитель и подключить его своими руками, читаем в нашем руководстве.

Виды сушилок для полотенец

Итак, все настенные обогреватели для ванной делятся на 3 разновидности:

Электрические, работающие от сети 220 вольт. Бывают 2 типов – с нагревательным кабелем внутри либо жидким теплоносителем и ТЭНом. Оба варианта подключаются одинаково.
Водяные полотенцесушители присоединяются к системе горячего водоснабжения или отопления.
В комбинированных двухконтурных приборах теплоотдача организована от 2 источников – электричества и сети ГВС.

Примечание. Устройство комбинированных сушилок довольно простое. Обогреватель состоит из 2 отдельных контуров – электрического и водяного, которые способны работать одновременно либо поочередно. Соответственно, цена универсальных полотенцесушителей в 1.5–2 раза выше.

Принцип работы электроприборов следующий: ТЭН или кабель нагревается до заданной температуры, потом терморегулятор отключает питание. После охлаждения трубчатого корпуса на 3–5 °C нагрев автоматически возобновляется. В ТЭНовых сушилках, наполненных незамерзающей жидкостью, предусмотрен сброс воздуха через кран Маевского.

С водяными сушилками проще – они прогреваются до температуры протекающего внутри теплоносителя. Корпус изготавливается из нержавеющей или черной окрашенной стали, реже – из меди. Форма – в виде лесенки, змеевика, Е-образный, М-образный. Поскольку мы рассматриваем сугубо монтаж полотенцесушителя, форма и материал большой роли не играет, значение имеет лишь способ подключения – боковой или нижний.

Подключаем электрический обогреватель

Установка электросушилки – простейшее решение для квартир или частных домов, где не предусмотрена рециркуляция линии горячего водоснабжения. Полотенцесушитель мощностью до 500 Вт можно ставить при любом выделенном лимите электроэнергии. Монтаж выполняется самостоятельно, благо, класть трубы и врезаться в стояки не придется.

Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:

кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
розетка со встроенным УЗО (ток утечки 30 мА), рассчитанная на ток 10…25 ампер в зависимости от мощности нагревателя;
стандартный подрозетник.

Справка. Нормы ПУЭ однозначно требуют подключать розетки в санузлах через устройство защитного отключения – УЗО. Если линия уже подведена и запитана через дифференциальный автомат с током утечки 30 мА, то ставится обычная розетка. Ее ампераж рассчитывается по закону Ома: мощность сушилки в ваттах делим на 220 вольт.

Как правильно подключить электрический полотенцесушитель в ванной:

Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.

Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.

Некоторые модели обогревателей не оборудованы вилкой и подключаются напрямую к кабелю. Ставить розетку не нужно, а вот УЗО на 30 мА – обязательно. Пошаговая сборка полотенцесушителя со всеми фитингами и установкой ТЭНа показана на видео от производителя «Двин»:

Подключение водяного полотенцесушителя

При монтаже сушильного змеевика используется 3 схемы подключения:

В многоквартирных домах – к стояку системы ГВС. Тут присутствует щекотливый момент: чтобы врезаться в общую трубу, надо перекрыть воду себе и всем соседям по стояку. Возможно, потребуется согласование в местном Водоканале.
В загородном коттедже – к линии рециркуляции горячей воды, идущей от бойлера косвенного нагрева.
Если накопительный бак ГВС или магистраль рециркуляции отсутствует, полотенцесушитель подсоединяется к системе отопления. Минус: летом змеевик не греется.

Как обеспечить летний нагрев сушилки, подключенной к водяному отоплению. Есть 2 варианта решения проблемы: купить комбинированный обогреватель или не выключать газовый/электрический котел. Во втором случае придется оставить в работе 1–2 батареи, иначе теплогенератор станет «тактовать». Так что проще перейти на электричество либо сушить белье на улице.

К стояку ГВС водяная сушилка подключается двумя подводками, между ними ставится байпас без всякой запорной арматуры. Минимальное межосевое расстояние между врезками – 300 мм. Сужение диаметра байпасной линии делать не стоит, а вот сместить в сторону на 10…15 см вполне допустимо. Минимальный диаметр подводок – DN20 (внутренний), а лучше – по размеру стояка.

Если подключение полотенцесушителя производится к трубе рециркуляции ГВС частного дома, то перемычку ставить не нужно. Пусть вся вода, перекачиваемая циркуляционным насосом обратно в бойлер, проходит через змеевик, как показано на схеме.

Как сделать правильную подводку труб и подключить полотенцесушитель своими руками:

Подводки прокладывайте в бороздах стен с уклоном 2…3 мм на 1 метр погонный. Верхняя подводящая линия наклоняется в сторону сушилки, нижняя – к стояку. В результате первая точка врезки окажется выше змеевика, вторая – ниже.
Обогреватели горизонтального типа с боковым подключением подсоединяются просто – из стены выводится фитинг с резьбой, к нему прикручивается американка или муфта-переходник (поставляется в комплекте изделия). Запорные шаровые краны ставятся на подводки около стояка.
Вертикальный полотенцесушитель типа «лесенка» можно присоединить по схеме с диагональным либо нижним подключением. По возможности реализуйте первый вариант, чтобы свести к минимуму риск завоздушивания.

С точки зрения эффективности 2 изображенные схемы одинаковы, преимущество диагонального подсоединения мизерное

Избегайте поворотов труб скрытой прокладки на 90°, не муруйте в бороздах соединительные фитинги – уголки, переходы и так далее. Течь внутри перегородки сложно устранить – надо отдирать кафель, ломать штукатурку.

В качестве скрытых подводок используйте металлопластик либо сшитый полиэтилен. Открытое подключение можно делать из полипропиленовых труб, соединение – через резьбовые переходники.

Важный момент. Подбирая полипропилен для подсоединения полотенцесушителя, обращайте внимание на внутренние диаметры труб, а не наружные. Стенки из PPR довольно толстые.

Некоторые сантехники используют хитрый прием: подводки врезают в стояк над полом, ведут открыто вдоль стены, а потом поднимают трубы к сушилке скрытым способом. Этот подход неправильный, трубопроводы лучше класть в штрабах по кратчайшему пути. Второй негативный момент – обогреватель станет собирать воздух, хозяину придется часто крутить кран Маевского.

Модель обогревателя с нижним подключением. Трубы желательно подводить кратчайшим путем, развернутые кверху петли делать нельзя

Подключение змеевика полотенцесушителя к отопительной системе выполняется по аналогии с подсоединением радиатора. На входе ставим шаровой кран, на выходе – балансировочный вентиль.

Поскольку гидравлическое сопротивление трубчатой сушилки очень низкое, вентилем нужно уменьшать величину потока. Иначе весь теплоноситель пойдет через обогреватель, а батареи останутся еле теплыми. Диаметр подводок – DN15 (внутренний).

Напоследок о комбинированных сушилках

Двухконтурный полотенцесушитель отлично решает проблему сезонности при подключении к домашнему отоплению. В холодный период года греет водяной контур, по окончании отопительного сезона можно включить второй электрический змеевик. Крепление прибора вполне обычное – на кронштейнах, подключение выполняется сразу к 2 сетям – электрической и отопительной.

Если необходимо поменять старый советский змеевик в квартире, то новый необязательно ставить в том же месте и подсоединять к существующим штуцерам. Очень желательно заменить стояк – он наверняка «зарос» ржавчиной. Выберите для обогревателя подходящее место, набросайте схему соединений и выполните установку полотенцесушителя с учетом новых требований.
