Что включает в себя план стропильной системы?

Алгоритм построения плана наслонных стропил

1) Нанести координационные оси здания.

2) Нанести контур стен.

3) По периметру здания на наружные стены уложить мауэрлат.

4) В углах здания уложить опорный ригель для опирания диагональных стропильных ног.

5) Под углом 45° из углов здания вычертить диагональные стропильные ноги.

6) По внутренней стене здания уложить лежень и показать верхний прогон.

7) Уложить стропильные ноги, начиная с опорного узла, через определенное расстояние.

8) По диагональным стропильным ногам уложить в шахматном порядке коротки стропильные ноги (нарожники).

9) Установить стойки через 3000 – 6000 мм, начиная с опорного узла.

10) При ширине здания более 12 м к стропильным ногам уложить ригель.

11) Для образования карниза к каждой стропильной ноге прибивается кобылка, а к диагональным стропильным ногам кобылки, называемые коротышами, прибиваются с двух сторон.

Эффективным решением устройства крыши является применение наслонных стропил для перекрытия пролетов до 14 м при наличии в здании одной внутренней опоры и до 16 м при двух внутренних опорах.

Сопряжения стропил выполняют с применением крепежных болтов, скоб ил и гвоздей.

В том случае, когда расстояние между опорами (наружными или внутренними) более 7500 мм, в гражданских зданиях несущей основой крыши являются стропильные фермы, представляющие собой плоскую геометрически неизменяемую решетчатую систему, состоящую из отдельных, связанных между собой элементов (стержней). Стропильные фермы могут быть деревянные, металлодеревянные, стальные и железобетонные. Деревянные фермы называют висячими стропилами.

Шаг стропильных ферм при пролетах до 9 м составляет 3 – 4 м, при пролетах более 10 м – 1,5 – 2 м.

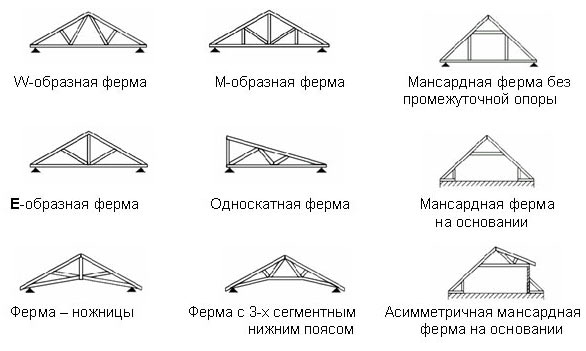

Схемы висячих стропил

Слуховые окна устраивают в скатных крышах для освещения, проветривания чердака, выхода через них на крышу. Они могут быть полукруглой, треугольной, прямоугольной формы. Освещение – через остекленную створку переплета размером не менее 0,6×0,8 м. Для проветривания служат деревянные жалюзийные решетки, располагаемые смежно с остекленной створкой слухового окна. Слуховые окна необходимо размещать так, чтобы обеспечивалось сквозное проветривание. Рекомендуется низ окна располагать не выше 0,8 – 1,0 м от верха чердака.

Виды слуховых окон

а – треугольное; б – полукруглое; в – прямоугольное; г – полигональное

1 – остекленный парапет; 2 – жалюзийная решетка

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: При сдаче лабораторной работы, студент делает вид, что все знает; преподаватель делает вид, что верит ему. 9614 – | 7392 – или читать все.

194.79.23.4 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Что включает в себя план стропильной системы

Оглавление

Типы крыш и стропильные системы

Есть несколько наиболее распространенных типов крыш.

Односкатная

Один скат, образующийся благодаря опоре крыши на разные по высоте стены. Плюс крыш этого типа в том, что они достаточно просто сооружаются и накапливают осадки. Однако есть и существенный минус – отсутствие мансарды. В настоящее время крыши этого типа встречаются редко.

Двускатная (обычная и полувальмовая)

Иногда ее называют “щипцовой” из-за треугольника между двумя опирающимися на одинаковой высоты стены скатами.

Четырехскатная (вальмовая, полувальмовая и шатровая)

Вальмовая имеет по два треугольных и трапециевидных ската. У полувальмовой треугольные скаты усечены и располагаются несколько выше трапециевидных.

Шатровая крыша имеет четыре одинаковых сходящихся в одну точку треугольных ската.

Ломаная (она же мансардная)

Двускатная с “ломаными” скатами. За их счет увеличиваются площадь и объем чердака (мансарды).

О типах стропильных систем (наслонная, висячая, комбинированная) можно узнать в нашей статье “Основные виды стропильных систем для крыш”.

Основные элементы стропильной системы

• Стропило (стропильная нога). Балка, формирующая угол наклона крыши, она же служит опорой кровле.
• Затяжка. Горизонтальный брус (доска), соединяющий располагающиеся на противоположных скатах стропила.
• Прогон. Брус, служащий опорой стропилам вверху или посередине.
• Стойка. Вертикальный брус, поддерживающий прогон или стропила.
• Мауэрлат. Обыкновенно квадратный в сечении брус, служащий опорой низу стропил.
• Ветровая балка. Доска, которой соединяются стропила, образуя скат.
• Подкос. Брус, подпирающий стропила, во избежание их прогиба.
• Шпренгель. Горизонтальная балка, нужна для дополнительного укрепления.
• Кобылка. Создает свес кровли, крепясь к нижней части стропил.
• Нарожник. Короткое стропило, опирающееся на диагональное стропило и мауэрлат.

Более подробно об основных крепежных элементах и о том, как они соединяют между собой элементы стропильной системы можно прочитать в соответствующих главах статей “Виды и особенности стропильных конструкций” и “Стропильная система обычной двухскатной крыши”.

Какие материалы выбрать

Чаще всего для стропильной системы используется дерево. Самый простой вариант – прямоугольный брус. Однако, у дерева есть один большой минус – при большой нагрузке оно может деформироваться со временем. Чтобы избежать этого, при изготовлении стропильных систем комбинируют дерево и металл. При этом надо учитывать, что на металле образуется конденсат, что может привести к гниению участков дерева, соприкасающихся с металлом. Это можно предотвратить обработкой деталей водоотталкивающими средствами.

Реже встречаются стропильные системы, состоящие из металла. В таких случаях требуется хорошая теплоизоляция, так как металл обладает высокой теплопроводностью.

Проектирование стропильной системы

Это весьма нетривиальная задача, требующая определенных навыков и знаний. При проектировании требуется учитывать нагрузку (вес самой конструкции и давление, возникающее благодаря ветру и осадками).

Важно определиться с выбором типа крыши, углов наклона скатов и используемых материалов.

Стропила бывают двух типов: висячие и наслонные. Опорой висячим стропилам служат исключительно наружные стены, в то время как наслонные (наиболее распространенный тип) опираются так же на несущую внутреннюю стену. Выбор типа стропил опять же учитывается при проектировании.

Вкратце разработка плана стропильной системы выглядит так:

1. Для начала наносятся модульные координационные сети, в дальнейшем связывающие конструкцию стропильной системы и капитальные стены здания.
2. Затем на чертеже отмечаются все дымовые и вентиляционные каналы и трубопроводы.
3. Разрабатывается план формы крыши с учетом расположения стен. На нем должны быть

• элементы кровли (ребра, коньки, ендовы и т.д.);
• форма и угол наклона скатов крыши;
• слуховые окна;
• фронтоны;
• подстропильная балка;
• мауэрлаты;
• опирающиеся на них стропила с кобылками и затяжками;
• стойки и продольные подкосы, за счет которых обеспечивается жесткость конструкции.

Расстояние между стропилами зависит от материала, так, например, в среднем шаг для стропил из дерева колеблется в пределах от 100 до 120 см, из бруса – 150-180 см.

В виду множества факторов, которые необходимо учитывать, при отсутствии навыков и знаний в данной области лучше обратиться к специалисту.

План стропил: облегчаем расчет системы

При строительстве коттеджей и загородных домов используются системы стропил, применяемые в жилых домах. Данная статья расскажет о том, как проектируют систему стропил, что такое план стропил и как он составляется для облегчения расчета системы.

Стропила для жилых зданий чаще всего изготавливают из древесины. Такие стропильные системы обычно выполняются в форме треугольника, хотя иногда используются и другие конструкции.

При необходимости экономии жилого пространства используют стропильные мансардные системы, позволяющие оборудовать в чердачном помещении еще одну жилую комнату.

Проектирование стропильных систем и стропил

Проектирование системы стропил является довольно сложной задачей, требующей специальных навыков и знаний. Для этого необходимо правильно произвести расчет снега и ветра, оптимальный вес системы.

Поэтому наибольшей эффективности и долговечности построенного дома можно добиться в том случае, если расчет и чертеж стропильной системы выполняет грамотный квалифицированный специалист, имеющий опыт выполнения подобных работ.

Наиболее важными моментами, учитываемыми при проектировании кровли, являются:

• Тип возводимой крыши;
• Углы наклона скатов;
• Материал, используемый для покрытия кровли;
• выбор сечения стропил;
• Расчет конструкций системы стропил.

Проектирование стропильной системы

При этом величина наклона скатов влияет также на расчет прочности несущей конструкции и выбор материала, которым будет покрыта кровля.

Большинство таких материалов напрямую влияют на проект стропильной системы, следовательно, материал для покрытия необходимо выбирать еще на этапе проектирования.

Стропильную конструкцию следует тщательно рассчитывать, выполняя проектирование кровли, поскольку допущенные при оценке нагрузок недочеты могут вызвать как деформацию конструкции стропил и нарушение покрытия кровли в процессе эксплуатации, так и обрушение всей крыши.

Несущие конструкции кровли, состоящие в случае скатной кровли из обрешетки и стропил, обеспечивают ее устойчивость и прочность.

Конструктивная схема расположения стропил зависит от следующих параметров:

• Форма крыши;
• Наличие внутренних опор и их расположение;
• Длина перекрываемого пространства.

Выполняя чертеж стропил, следует учитывать, что стропила или фермы стропил бывают висячие и наслонные (наиболее широко распространенный тип).

Чаще всего конструкция стропил выполняется в форме треугольника, обеспечивающей максимальную жесткость и экономичность.

Сложные фермы стропил включают в себя целый ряд различных дополнительных элементов, таких как:

• Стропильные балки, называемые также стропильными ногами;
• Затяжки;
• Ригели;
• Стойки;
• Подкосы и т.д.

Рассмотрим подробнее два основных типа стропил:

1. Наслонные стропила устанавливаются в домах, где несущей стеной является средняя. В их состав входят две стропильные ноги, нижние концы которых опираются на мауэрлаты – несущие брусья, а верхние – на прогон конька, который поддерживается стойками. Стойки устанавливаются на лежень, расположенный на несущей внутренней стене. Мауэрлат и лежень служат для того, чтобы распределять нагрузку на стены. При отсутствии продольных внутренних стен стропила следует опирать на поперечные внутренние стены или на столбы, расстояние между которыми не превышает 6,5 метров. С помощью одной дополнительной опоры ширина перекрываемого помещения может быть увеличена до 12 метров, а с двумя опорами – до 15 или 16 метров. Увеличение пролета усложняет конструкцию, поскольку возникает необходимость вводить дополнительные элементы крыши, такие как стойки и подкосы, позволяющие повысить устойчивость и поперечную жесткость системы стропил, превращая конструкцию стропил в ферму.
2. Висячие стропила применяются при отсутствии внутренних опор и опираются только на наружные стены. В состав висячих стропил входят наклонные стропильные ноги и растяжка, представляющая собой горизонтальный брус, воспринимающий распор от ног стропил. Нижними концами стропильные ноги при помощи затяжки опираются на мауэрлаты, а для верхних выполняется крепление стропил в коньке. Наиболее простым вариантом висячих стропил является треугольная симметричная ферма, причем объем перекрываемого пространства может составлять от 7 до 12 метров. Усилить конструкцию можно при помощи специальной стяжки – ригеля.

Важно: следует отметить, что изготовление висячих стропил является довольно трудоемким процессом, а их стоимость существенно превышает стоимость наслонных. Поэтом довольно часто с целью снижения стоимости строительства оборудуют комбинированные системы стропил, в состав которых входят и висячие, и наклонные стропила.

Разработка плана стропил

При разработке плана стропил выполняют следующие процедуры:

• Нанесение модульных координационных осей, к которым привязываются значения толщины капитальных стен здания. При этом вынос венчающего карниза используемой конструкции отображается на плане стен наружных в виде контурной линии;
• На плане вычерчиваются каналы дымовые и вентиляционные каналы и трубопроводы, расположение которых в обязательном порядке учитывается в процессе размещения элементов проектируемой системы стропил;
• Разрабатывают план выбранной формы крыши в виде эскиза, на котором должно также учитываться расположение стен. На план в виде линий наносятся конек, ендовы, ребра, а также следующие элементы:

1. Форма скатов крыши;
2. Направление уклона скатов;
3. Расположение слуховых окошек;
4. Расположение фронтонов и т.д.

• Используя план крыши, производят вычерчивание плана системы стропил, на котором должно быть указано размещение следующих элементов:

1. Подстропильная балка;
2. Мауэрлаты;
3. Стропильные ноги с кобылками и затяжками, опирающиеся на мауэрлаты;
4. Стойки, также как и продольные подкосы, обеспечивающие необходимую пространственную жесткость стропильной системы (отображаются в виде штриховой линии);

Поперечные сечения различных элементов принимают ориентировочные значения в зависимости от того, какой тип древесины будет использован при строительстве (доски, брусья или бревна). Шаг стропил, то есть расстояние между ними, выбирается в зависимости от того, какой именно строительный лес применяется при строительстве кровли, а также от веса используемого для покрытия материала:

• Шаг стропил деревянных составляет 100-120 см;
• Шаг изготовленных из брусьев стропил – от 150 до 180 см.

Кроме того, расстояние между стропилами может изменяться при пропускании между ними труб дымохода или вентиляции.

Кроме того, данные трубы могут пропускаться путем прерывания стропильных ног, для этого их свободные концы опираются на перемычки из древесины, расположенные между соседними стропилами, для крепления которых выполняется специальный запил стропил.

В случае двускатных или щипцовых крыш слуховые окна размещаются во фронтонах, расположенных на торцах. Это повышает эффективность вентилирования чердачного помещения в теплое время года.

При разработке проекта четырехскатной крыши следует отобразить на плане такие элементы, как накосные диагональные ноги стропил, нарожники, опирающиеся на них, а также располагающиеся на вальмах слуховые окошки.

В случае, если в подкровельном пространстве оборудуется мансардный этаж, на плане следует отобразить также верхние балки обвязки стен каркаса, на которые будут опираться стропила.

Следует также учитывать, что разработка плана системы стропил должна выполняться параллельно разработке плана различных конструктивных разрезов проектируемого здания, которые должны быть связаны между собой.

• На чертеже стропильного плана проставляются значения расстояний между модульными осями проектируемого здания, к которым привязываются значения толщины стен. Размерные линии, на которых отмечается цепочка шагов между стропильными осями, наносятся на план ближе к его контуру. Внутри же плана указывают расстояния между стойками, трубами вентиляции и дымохода, а также между различными элементами конструкции стропильной системы. Кроме того, на плане необходимо отобразить выноски, на которых будут указаны значения длин и поперечных сечений перечисленных элементов.

Стропильная система является важнейшим элементом конструкции возводимой кровли, от правильности проектирования которой зависят такие показатели, как надежность крыши, ее безопасность и длительность срока эксплуатации.

Поэтому, не обладая требуемыми навыками и умениями, лучше не браться за составление плана стропил, а доверить выполнение данной работы квалифицированному специалисту, обладающему необходимым опытом.

Что включает в себя план стропильной системы?

При проектировании дома внимание следует уделить стропильной системе. Обязательно составляется так называемый план стропил, который включает все особенности сооружения конструкции, шаг стропильных ног и прочие моменты, необходимые для построения надежной и долговечной крыши, способной выдержать расчетные нагрузки.

Виды стропильных систем.

Проектирование системы стропил

Составление плана стропил для четырехскатной крыши, двускатной или для другой конструкции — процесс сложный и ответственный одновременно. Именно поэтому для составления чертежа используется специальная программа, требуется учитывать расчеты снеговой, ветровой нагрузок, вес кровельного материала, размеры самого дома. Проводит составление плана специалист, который имеет необходимый опыт выполнения подобных работ. При составлении плана стропил учитываются такие параметры, как:

• материал для возведения крыши (это может быть дерево или металл);
• тип кровли, ее особенности;
• угол наклона крыши;
• сечение стропильных ног;
• если перечисленные данные имеются, можно приступить к выполнению плана стропильной системы.

Схема конструкции стропильных ног зависит от:

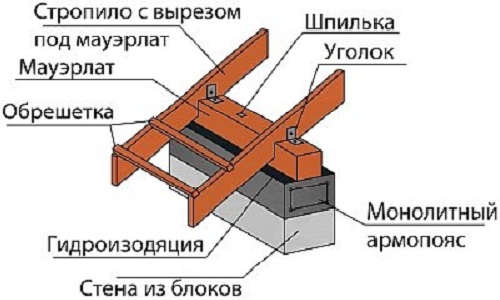

Узел крепления стропил к мауэрлату.

• формы будущей крыши;
• длины перекрытий и пространства, которое надо перекрыть;
• наличия внутренних опор.

План стропил должен составляться с учетом всех параметров. Для сооружения крыши применяются наслонные и висячие стропила. Конструкция ноги может выполняться в форме треугольника, чтобы обеспечить максимальную жесткость и прочность. Если фермы будут использоваться сложные, то дополнительно придется приобрести:

• подкосы;
• ригели;
• затяжки;
• дополнительные стойки;
• стропильные балки.

Наслонные стропила используются для домов, где в качестве несущей стены берется средняя. Стропильная конструкция включает в себя 2 стропильные ноги, мауэрлат, на который они опираются снизу, и коньковый прогон для опоры сверху, а также стойки. Стойки крепятся на лежень, он ставится на внутренней несущей стене, что дает возможность правильно распределить все нагрузки. Если же внутренние стены отсутствуют, то опора приходится на столбы или колонны, шаг между которыми составляет 6,5 м.

Висячие стропила используются, когда внутренние опоры или стены полностью отсутствуют. В этом случае стропильные ноги будут опираться только на наружные стены.

Схема стропильной системы ломанной крыши мансарды.

В состав конструкции входят сами стропильные ноги, горизонтальный брус в виде растяжки. Нижние концы брусьев опираются на специальный мауэрлат поверх стены, он позволяет распределять нагрузки равномерно. Такие стропила могут обеспечить перекрытие пространства в 7-12 м. Для усиления используются ригели.

Производство висячих стропил является более сложным, чем наслонных, именно поэтому вторые применяются намного чаще. Стоимость висячих стропил выше, но в некоторых случаях только их и можно использовать. Для снижения затрат можно использовать комбинированные системы. Это дает возможность сделать строительство более простым и экономным.

Что включает в себя план стропильной системы?

Чертеж составляется при помощи специальной программы. При составлении чертежа выполняются следующие действия:

1. Первыми наносятся модульные координационные сети, они позволяют привязать все данные по конструкции стропильной системы к капитальным стенам будущего дома.
2. На плане прочерчиваются все каналы вентиляционной и дымовой системы, трубопроводы, которые в процессе строительства будут выходить через стропильную систему.
3. Выполняется разработка плана будущей выбранной формы кровли. При составлении эскиза требуется учесть расположение стен.

На схеме обязательно указываются такие элементы, которые имеет кровля: ребра крыши, ендовы, коньки и прочее. Обязательно надо учитывать, какую форму примут скаты, направление и угол уклона. На чертеже указывается расположение фронтонов, слуховых окон, если они есть.

Пользуясь планом кровельной системы, строители возведут прочную и надежную конструкцию. На плане обязательно указываются параметры:

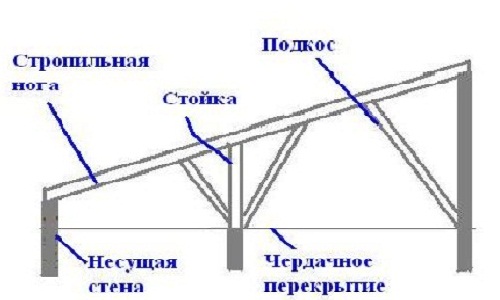

Конструкция односкатной системы стропил для крыши.

• подстропильных балок;
• мауэрлата;
• стропильных ног;
• затяжек и кобылок для крепежа ног;
• стоек с продольными подкосами, гарантирующих пространственную жесткость всей стропильной системы (на чертеже такие элементы необходимо отображать в виде штриховой линии).

Если планируется строительство стропильной системы крыши из металла, т.е. специальных оцинкованных балок, то необходимо использовать совершенно другие программы, предназначенные для проектирования. Делать это может только специалист, в противном случае при неправильных расчетах крыша не выдержит нагрузок. Шаг стропильных ног рассчитывается с учетом строительного материала, нагрузок от утеплителя. Например, для четырехскатной крыши, которая сооружается из дерева, шаг стропил может составлять:

1. При изготовлении стропильных ног из брусьев шаг составляет 150-180 см.
2. При изготовлении стропильных ног из обрезной доски шаг составляет 100-120 см.

Важно, чтобы на плане отображались вентиляционные выходы труб, так как может потребоваться усиление конструкции.

В некоторых для прохождения трубы необходимо стропильную ногу распилить, а оставшиеся концы установить на специальные деревянные перемычки, которые будут находиться между располагающимися рядом ногами. Для крепежа в данном случае используется запил. Схема стропильной системы.

Технологические правила

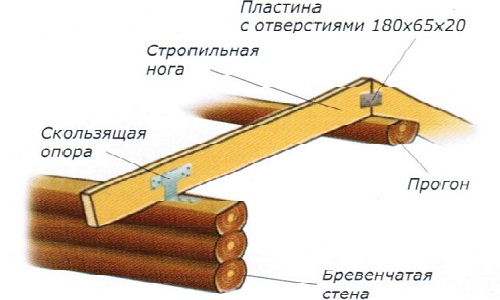

Схема стропил со скользящей опорой.

Для четырехскатной крыши или иной конфигурации во фронтонах предусматривают небольшие слуховые окна, чтобы обеспечить правильную вентиляцию чердачных помещений, особенно в теплое время года. Например, для четырехскатной крыши необходимо на плане стропил обязательно отображать диагональные накосные стропильные ноги, опирающиеся на них нарожники. Важно не забыть о слуховых окнах, которые будут располагаться на вальмах.

Если планируется сооружение мансардного жилого помещения, то следует отобразить на плане верхние балки для обвязки стен. Они будут служить опорой для стропильных ног всей конструкции, обеспечивая необходимую прочность и надежность крыши. Схема проектирования, всегда выполняется одновременно с разработкой планов всех конструктивных разрезов здания. Это позволяет связать их между собой, обеспечить правильное и четкое проектирование. В результате каждый узел будет четко связан с остальными, конструкция получится устойчивой и надежной.

Проект должен иметь проставленные значения осей всех элементов здания и конструкции стропильной системы. К осевым параметрам привязываются данные о толщине стен, на проекте наносятся размерные линии, которые выполняются для определения шага для бруса. Внутри указываются расстояния между отдельными стойками, дымовыми трубами. Обязательно вносится значение поперечных сечений для каждого элемента.

Составление плана четырехскатной крыши или любой другой является обязательным условием во время проектирования дома. Стропильная система является одним из важнейших элементов дома. Именно от того, насколько правильно составлен чертеж и проведены расчеты, зависит, будет ли конструкция прочной и надежной. Поэтому лучше всего составление такого плана поручать специалистам, а не полагаться на свои силы при отсутствии должного опыта.

Строительство крыши дома своими руками, пошагово — план стропил, схема, расчеты

При строительстве коттеджей и загородных домов используются системы стропил, применяемые в жилых домах. Данная статья расскажет о том, как проектируют систему стропил, что такое план стропил и как он составляется для облегчения расчета системы.

Стропила для жилых зданий чаще всего изготавливают из древесины. Такие стропильные…

План стропил: облегчаем расчет системы

При строительстве коттеджей и загородных домов используются системы стропил, применяемые в жилых домах. Данная статья расскажет о том, как проектируют систему стропил, что такое план стропил и как он составляется для облегчения расчета системы.

Стропила для жилых зданий чаще всего изготавливают из древесины. Такие стропильные системы обычно выполняются в форме треугольника, хотя иногда используются и другие конструкции.

При необходимости экономии жилого пространства используют стропильные мансардные системы, позволяющие оборудовать в чердачном помещении еще одну жилую комнату.

Проектирование стропильных систем и стропил

Проектирование системы стропил является довольно сложной задачей, требующей специальных навыков и знаний. Для этого необходимо правильно произвести расчет снега и ветра, оптимальный вес системы.

Поэтому наибольшей эффективности и долговечности построенного дома можно добиться в том случае, если расчет и чертеж стропильной системы выполняет грамотный квалифицированный специалист, имеющий опыт выполнения подобных работ.

Наиболее важными моментами, учитываемыми при проектировании кровли, являются:

• Тип возводимой крыши;
• Углы наклона скатов;
• Материал, используемый для покрытия кровли;
• выбор сечения стропил;
• Расчет конструкций системы стропил.

Проектирование стропильной системы

При этом величина наклона скатов влияет также на расчет прочности несущей конструкции и выбор материала, которым будет покрыта кровля.

Большинство таких материалов напрямую влияют на проект стропильной системы, следовательно, материал для покрытия необходимо выбирать еще на этапе проектирования.

Стропильную конструкцию следует тщательно рассчитывать, выполняя проектирование кровли, поскольку допущенные при оценке нагрузок недочеты могут вызвать как деформацию конструкции стропил и нарушение покрытия кровли в процессе эксплуатации, так и обрушение всей крыши.

Несущие конструкции кровли, состоящие в случае скатной кровли из обрешетки и стропил, обеспечивают ее устойчивость и прочность.

Конструктивная схема расположения стропил зависит от следующих параметров:

• Форма крыши;
• Наличие внутренних опор и их расположение;
• Длина перекрываемого пространства.

Выполняя чертеж стропил, следует учитывать, что стропила или фермы стропил бывают висячие и наслонные (наиболее широко распространенный тип).

Чаще всего конструкция стропил выполняется в форме треугольника, обеспечивающей максимальную жесткость и экономичность.

Сложные фермы стропил включают в себя целый ряд различных дополнительных элементов, таких как:

• Стропильные балки, называемые также стропильными ногами;
• Затяжки;
• Ригели;
• Стойки;
• Подкосы и т.д.

Рассмотрим подробнее два основных типа стропил:

Важно: следует отметить, что изготовление висячих стропил является довольно трудоемким процессом, а их стоимость существенно превышает стоимость наслонных. Поэтом довольно часто с целью снижения стоимости строительства оборудуют комбинированные системы стропил, в состав которых входят и висячие, и наклонные стропила.

Разработка плана стропил

Готовый план стропил

При разработке плана стропил выполняют следующие процедуры:

• Нанесение модульных координационных осей, к которым привязываются значения толщины капитальных стен здания. При этом вынос венчающего карниза используемой конструкции отображается на плане стен наружных в виде контурной линии;
• На плане вычерчиваются каналы дымовые и вентиляционные каналы и трубопроводы, расположение которых в обязательном порядке учитывается в процессе размещения элементов проектируемой системы стропил;
• Разрабатывают план выбранной формы крыши в виде эскиза, на котором должно также учитываться расположение стен. На план в виде линий наносятся конек, ендовы, ребра, а также следующие элементы:

1. Форма скатов крыши;
2. Направление уклона скатов;
3. Расположение слуховых окошек;
4. Расположение фронтонов и т.д.

• Используя план крыши, производят вычерчивание плана системы стропил, на котором должно быть указано размещение следующих элементов:

1. Подстропильная балка;
2. Мауэрлаты;
3. Стропильные ноги с кобылками и затяжками, опирающиеся на мауэрлаты;
4. Стойки, также как и продольные подкосы, обеспечивающие необходимую пространственную жесткость стропильной системы (отображаются в виде штриховой линии);

Поперечные сечения различных элементов принимают ориентировочные значения в зависимости от того, какой тип древесины будет использован при строительстве (доски, брусья или бревна). Шаг стропил, то есть расстояние между ними, выбирается в зависимости от того, какой именно строительный лес применяется при строительстве кровли, а также от веса используемого для покрытия материала:

• Шаг стропил деревянных составляет 100-120 см;
• Шаг изготовленных из брусьев стропил – от 150 до 180 см.

Кроме того, расстояние между стропилами может изменяться при пропускании между ними труб дымохода или вентиляции.

Кроме того, данные трубы могут пропускаться путем прерывания стропильных ног, для этого их свободные концы опираются на перемычки из древесины, расположенные между соседними стропилами, для крепления которых выполняется специальный запил стропил.

В случае двускатных или щипцовых крыш слуховые окна размещаются во фронтонах, расположенных на торцах. Это повышает эффективность вентилирования чердачного помещения в теплое время года.

При разработке проекта четырехскатной крыши следует отобразить на плане такие элементы, как накосные диагональные ноги стропил, нарожники, опирающиеся на них, а также располагающиеся на вальмах слуховые окошки.

В случае, если в подкровельном пространстве оборудуется мансардный этаж, на плане следует отобразить также верхние балки обвязки стен каркаса, на которые будут опираться стропила.

Следует также учитывать, что разработка плана системы стропил должна выполняться параллельно разработке плана различных конструктивных разрезов проектируемого здания, которые должны быть связаны между собой.

• На чертеже стропильного плана проставляются значения расстояний между модульными осями проектируемого здания, к которым привязываются значения толщины стен. Размерные линии, на которых отмечается цепочка шагов между стропильными осями, наносятся на план ближе к его контуру. Внутри же плана указывают расстояния между стойками, трубами вентиляции и дымохода, а также между различными элементами конструкции стропильной системы. Кроме того, на плане необходимо отобразить выноски, на которых будут указаны значения длин и поперечных сечений перечисленных элементов.

Стропильная система является важнейшим элементом конструкции возводимой кровли, от правильности проектирования которой зависят такие показатели, как надежность крыши, ее безопасность и длительность срока эксплуатации.

Поэтому, не обладая требуемыми навыками и умениями, лучше не браться за составление плана стропил, а доверить выполнение данной работы квалифицированному специалисту, обладающему необходимым опытом.

Строительство крыши дома своими руками, пошагово — план стропил, схема, расчеты

При строительстве коттеджей и загородных домов используются системы стропил, применяемые в жилых домах. Данная статья расскажет о том, как проектируют систему стропил, что такое план стропил и как он составляется для облегчения расчета системы.

Стропила для жилых зданий чаще всего изготавливают из древесины. Такие стропильные системы обычно выполняются в форме треугольника, хотя иногда используются и другие конструкции.

При необходимости экономии жилого пространства используют стропильные мансардные системы, позволяющие оборудовать в чердачном помещении еще одну жилую комнату.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Проектирование стропильных систем и стропил

Проектирование системы стропил является довольно сложной задачей, требующей специальных навыков и знаний. Для этого необходимо правильно произвести расчет снега и ветра, оптимальный вес системы.

Поэтому наибольшей эффективности и долговечности построенного дома можно добиться в том случае, если расчет и чертеж стропильной системы выполняет грамотный квалифицированный специалист, имеющий опыт выполнения подобных работ.

Наиболее важными моментами, учитываемыми при проектировании кровли, являются:

• Тип возводимой крыши;
• Углы наклона скатов;
• Материал, используемый для покрытия кровли;
• выбор сечения стропил;
• Расчет конструкций системы стропил.

Проектирование стропильной системы

При этом величина наклона скатов влияет также на расчет прочности несущей конструкции и выбор материала, которым будет покрыта кровля.

Большинство таких материалов напрямую влияют на проект стропильной системы, следовательно, материал для покрытия необходимо выбирать еще на этапе проектирования.

Стропильную конструкцию следует тщательно рассчитывать, выполняя проектирование кровли, поскольку допущенные при оценке нагрузок недочеты могут вызвать как деформацию конструкции стропил и нарушение покрытия кровли в процессе эксплуатации, так и обрушение всей крыши.

Несущие конструкции кровли, состоящие в случае скатной кровли из обрешетки и стропил, обеспечивают ее устойчивость и прочность.

Конструктивная схема расположения стропил зависит от следующих параметров:

• Форма крыши;
• Наличие внутренних опор и их расположение;
• Длина перекрываемого пространства.

Выполняя чертеж стропил, следует учитывать, что стропила или фермы стропил бывают висячие и наслонные (наиболее широко распространенный тип).

Чаще всего конструкция стропил выполняется в форме треугольника, обеспечивающей максимальную жесткость и экономичность.

Сложные фермы стропил включают в себя целый ряд различных дополнительных элементов, таких как:

• Стропильные балки, называемые также стропильными ногами;
• Затяжки;
• Ригели;
• Стойки;
• Подкосы и т.д.

Рассмотрим подробнее два основных типа стропил:

Важно: следует отметить, что изготовление висячих стропил является довольно трудоемким процессом, а их стоимость существенно превышает стоимость наслонных. Поэтом довольно часто с целью снижения стоимости строительства оборудуют комбинированные системы стропил, в состав которых входят и висячие, и наклонные стропила.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей калькулятора

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки (на фото ниже):

Расчёт ветровой нагрузки:

Высота до конька здания

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Разработка плана стропил

Готовый план стропил

При разработке плана стропил выполняют следующие процедуры:

• Нанесение модульных координационных осей, к которым привязываются значения толщины капитальных стен здания. При этом вынос венчающего карниза используемой конструкции отображается на плане стен наружных в виде контурной линии;
• На плане вычерчиваются каналы дымовые и вентиляционные каналы и трубопроводы, расположение которых в обязательном порядке учитывается в процессе размещения элементов проектируемой системы стропил;
• Разрабатывают план выбранной формы крыши в виде эскиза, на котором должно также учитываться расположение стен. На план в виде линий наносятся конек, ендовы, ребра, а также следующие элементы:

1. Форма скатов крыши;
2. Направление уклона скатов;
3. Расположение слуховых окошек;
4. Расположение фронтонов и т.д.

• Используя план крыши, производят вычерчивание плана системы стропил, на котором должно быть указано размещение следующих элементов:

1. Подстропильная балка;
2. Мауэрлаты;
3. Стропильные ноги с кобылками и затяжками, опирающиеся на мауэрлаты;
4. Стойки, также как и продольные подкосы, обеспечивающие необходимую пространственную жесткость стропильной системы (отображаются в виде штриховой линии);

Поперечные сечения различных элементов принимают ориентировочные значения в зависимости от того, какой тип древесины будет использован при строительстве (доски, брусья или бревна). Шаг стропил, то есть расстояние между ними, выбирается в зависимости от того, какой именно строительный лес применяется при строительстве кровли, а также от веса используемого для покрытия материала:

• Шаг стропил деревянных составляет 100-120 см;
• Шаг изготовленных из брусьев стропил – от 150 до 180 см.

Кроме того, расстояние между стропилами может изменяться при пропускании между ними труб дымохода или вентиляции.

Кроме того, данные трубы могут пропускаться путем прерывания стропильных ног, для этого их свободные концы опираются на перемычки из древесины, расположенные между соседними стропилами, для крепления которых выполняется специальный запил стропил.

В случае двускатных или щипцовых крыш слуховые окна размещаются во фронтонах, расположенных на торцах. Это повышает эффективность вентилирования чердачного помещения в теплое время года.

При разработке проекта четырехскатной крыши следует отобразить на плане такие элементы, как накосные диагональные ноги стропил, нарожники, опирающиеся на них, а также располагающиеся на вальмах слуховые окошки.

В случае, если в подкровельном пространстве оборудуется мансардный этаж, на плане следует отобразить также верхние балки обвязки стен каркаса, на которые будут опираться стропила.

Следует также учитывать, что разработка плана системы стропил должна выполняться параллельно разработке плана различных конструктивных разрезов проектируемого здания, которые должны быть связаны между собой.

• На чертеже стропильного плана проставляются значения расстояний между модульными осями проектируемого здания, к которым привязываются значения толщины стен. Размерные линии, на которых отмечается цепочка шагов между стропильными осями, наносятся на план ближе к его контуру. Внутри же плана указывают расстояния между стойками, трубами вентиляции и дымохода, а также между различными элементами конструкции стропильной системы. Кроме того, на плане необходимо отобразить выноски, на которых будут указаны значения длин и поперечных сечений перечисленных элементов.

Стропильная система является важнейшим элементом конструкции возводимой кровли, от правильности проектирования которой зависят такие показатели, как надежность крыши, ее безопасность и длительность срока эксплуатации.

Поэтому, не обладая требуемыми навыками и умениями, лучше не браться за составление плана стропил, а доверить выполнение данной работы квалифицированному специалисту, обладающему необходимым опытом.
