Беседка из металлической трубы своими руками

Как сварить металлическую беседку

Трудно представить дачу без беседки, в которой вечерами собирается семья. До недавних пор их строили своими руками из дерева. Однако, поливаемая дождями, палимая солнцем, а зимой терзаемая морозом такая конструкция требует постоянного ухода и ежегодного ремонта. У металлических беседок 100% иммунитет к этим напастям. Они не гниют, не рассыхаются, не набухают, не растрескиваются в холод. Поэтому беседка сварная более долговечна и не требовательна к уходу и ремонту.

Выбор конструкции беседки

Все беседки подразделяются на три вида:

  1. Открытого типа. Для её возведения не требуется основательный фундамент. Такую сварную беседку для дачи сможет построить даже малоопытный человек. Однако приятно проводить в ней время возможно только в хорошую погоду.
  2. Закрытого типа. Такая конструкция похожа на маленький домик. Отдыхать в ней можно в любую погоду, но для строительства потребуется больше времени, материалов, профессионализма. Если планируется установка мангала или печи придётся сооружать дымоход.
  3. Полузакрытого типа. В этом варианте часть пространства закрыта стенками, что позволяет продолжать застолье во время начавшегося дождя.

Сложность конструкции зависит от формы. Она может быть:

  1. Прямоугольная. Самый популярный вариант, так как простая конструкция легко возводится.
  2. Круглая занимает 2-е место в рейтинге популярности.
  3. Многогранная форма строится с 5, 6 или 8 углами.
  4. Комбинированная конструкция состоит из секций разной формы. Иногда их размещают ступенчато.
  5. Угловые разновидности с разнообразными градусами раствора имеют две стороны, образующие угол.

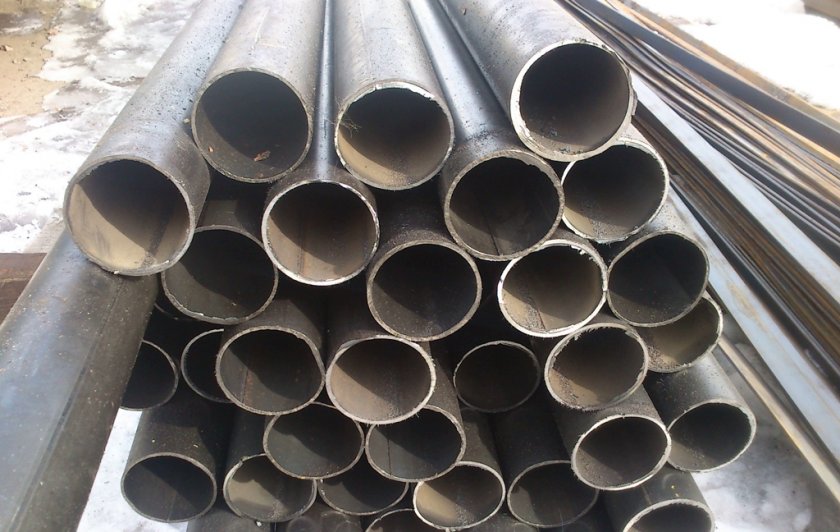

Выбор профильной трубы

Чтобы конструкция получилась прочной, толщина стенок несущих элементов должна быть не менее 2 мм. Для каркасов небольшого размера с кровлей из лёгких материалов достаточно стоек из металла сечением 50×50 мм. Для массивных конструкций размер увеличивается до 75×75 мм. Величина сечения корректируется в зависимости от веса материала стен, если предполагается строительство закрытой беседки.

Для нижнего основания в любом случае выбирается профиль с размерами не менее 60×60 мм. Для верхней обвязки каркаса в зависимости от размеров беседки выбираются трубы сечением от 20×30 до 50×50 мм. Перила делаются из профиля 40×20 и 20×20 мм.

Как сделать беседку из профильной трубы: пошаговая инструкция

Если есть небольшой опыт работы с инвертором и знание как сварить беседку из профильных труб, её несложно построить самостоятельно. После выбора конструкции и места установки приступают к проектированию и строительству.

Размеры

Если беседка вмещает не более 8 человек, она относится к маленьким. Размеры таких конструкций составляют от 2×2 до 3×4 м. Достоинством считается возможность установки на небольших участках.

К средним относятся беседки размером от 4×4 до 4×6 м. Это классический вариант. Для них тоже найдётся место на любом участке, но они более просторные.

Большими считаются беседки с размерами от 6×6 м. В них с комфортом поместятся 10 человек. Однако придётся выделить под их строительство много места, особенно для многогранных конструкций.

При выборе высоты опираются на строительные нормы, в которых указано минимальное значение 2,2 м. После выбора параметров составляется чертёж с указанием размеров. Однако проще подобрать подходящий вариант в интернете и переработать его под свои условия.

Фундамент

Маленькие беседки обычно устанавливают без фундамента на очищенное от мусора и растительности место. Перед монтажом его выкладывают брусчаткой или тротуарной плиткой. Для установки средних беседок выкапываются ямки, в которые устанавливаются и бетонируются стойки. Затем к ним привариваются элементы каркаса.

Большие беседки устанавливаются на столбчатые или ленточные фундаменты, иногда сооружается монолитная плита из бетона. Каркас собирают отдельно и крепят после сварки нижней обвязки и стоек. Остальные элементы устанавливаются на месте.

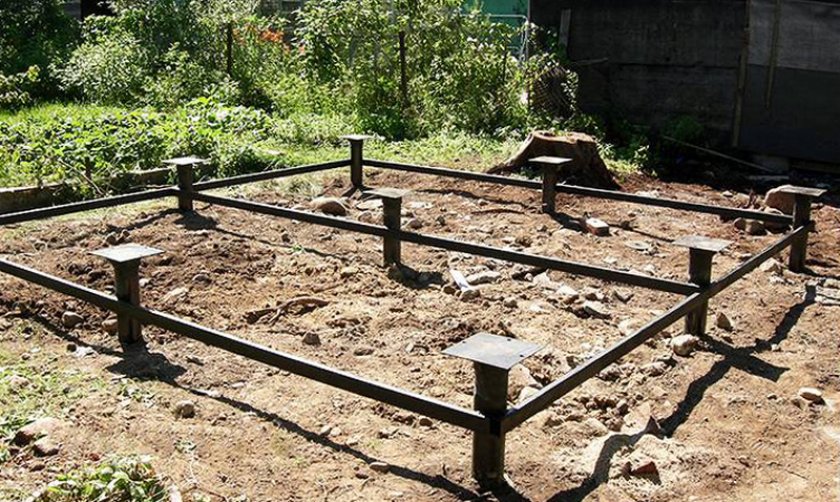

Нижняя обвязка

У беседок с замурованными стойками её обычно не делают. Иногда для повышения прочности каркаса стойки внизу соединяются отрезками труб. Их устанавливают на высоте, не затрудняющей перешагивания.

Во всех остальных случаях нижняя обвязка сваривается на ровной поверхности. Перед началом сборки необходимо проверять точность установки углов, особенно у многогранных конструкций. Если планируется настилать пол из досок или фанеры приваривается пара поперечин из трубы меньшего сечения. Для защиты от коррозии нижняя поверхность сразу обрабатывается грунтовкой. На собранном каркасе произвести эту операцию будет затруднительно.

Установка вертикальных стоек и верхняя обвязка

Перед сваркой, с помощью строительного уровнемера или отвеса, стойки выставляются строго перпендикулярно по отношению к нижней обвязке. Для их фиксации в этом положении используются временные укосины, закреплённые струбцинами. Сначала привариваются угловые стойки. После их соединения в верхней части отрезками труб, между обвязками устанавливаются промежуточные стойки. Их количество зависит от длины беседки, но не менее двух с каждой боковой стороны для прямоугольных конструкций.

Перила и покраска каркаса

Рекомендуемая высота установки перил равна 95 см. Однако не возбраняется изменять её в большую или меньшую сторону. Если строится закрытая беседка, перила используются для крепления обшивки.

Чтобы защитить каркас беседки от коррозии его нужно обязательно покрасить. Все поверхности тщательно очищаются от грязи и ржавчины, а сварные швы от окалины. После обезжиривания наносится грунтовка. Когда она высохнет, производится покраска в нужный цвет, желательно в два слоя.

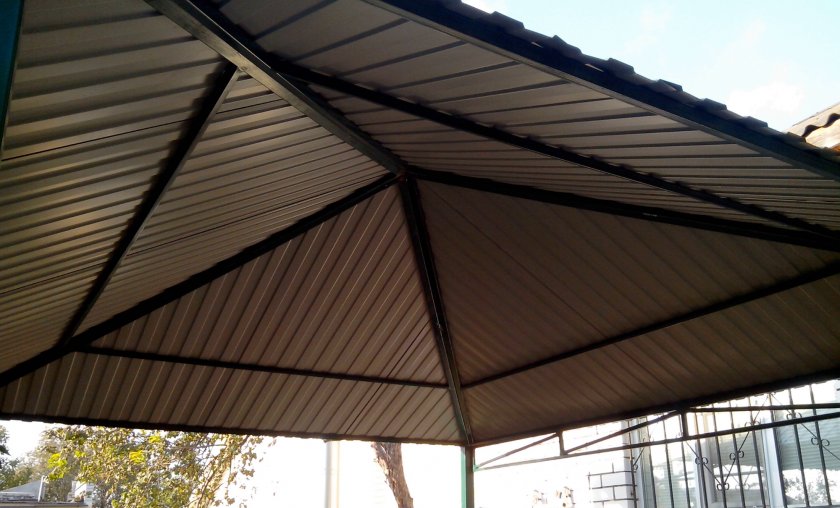

Изготовление крыши

Самая простая конструкция — односкатная. Для неё сваривается четырёхугольная ферма со стропилами, к которым крепится кровельный материал. Однако лучше смотрится двускатная крыша. Её можно собрать из прямых или дугообразных стропил. На прямоугольной беседке неплохо выглядит четырёхскатная конструкция, собранная из двух трапециевидных и пары треугольных скатов. Оригинальная шатровая крыша для беседки собирается из треугольных скатов, соединённых в верхней точке.

Для покрытия крыши применяют:

  1. Битумную черепицу. Она выпускается разного цвета и формы. Благодаря небольшому весу не требуется усиленная ферма.
  2. Кровельное железо долговечно и износоустойчиво, но из-за солидного веса придётся увеличивать прочность каркаса и фермы.
  3. Профнастил недорог, настилается просто.
  4. Листовой поликарбонат прочен и весит немного.
  5. Покрытие из дерева подойдёт для любого ландшафтного оформления.
  6. Шифер и рубероид. Испытанные временем недорогие кровельные материалы.

Пол и отделка стенок

Материал для пола выбирается в зависимости от предпочтений и финансовых возможностей. Для покрытия поверхности выбирают:

  • керамогранитную или тротуарную плитку;
  • специальную половую брусчатку;
  • террасную или палубную доску;
  • садовый паркет.

Материалы из дерева перед настилкой обрабатываются антисептиком. Для укладки плитки подготавливается бетонное основание.

Для обшивки стен используется вагонка, обрезная доска, поликарбонат, профнастил. Красиво смотрятся деревянные решётки, собранные из реек. Иногда обшивка выполняется в виде живой изгороди. При использовании деревянных материалов следует учитывать, что их придётся периодически обрабатывать антигрибковым составом.

Дополнения для комфорта и эстетики

Сейчас редкая встреча друзей обходится без шашлыков. Поэтому мангал или барбекю в беседке или рядом с ней будут полезны. Если застолья проводятся не часто, лучше обзавестись переносным мангалом. Чтобы необходимая посуда и утварь были под рукой, над столом следует сделать для них полочку. Если есть возможность, можно установить небольшой холодильник для хранения напитков и маринуемого мяса. Маленькую беседку лучше обставить трансформируемой мебелью или изготовить лавочки, убирающиеся под стол.

Чтобы сделать беседку из профильной трубы более привлекательной, её украшают коваными изделиями. Они могут изображать цветы, животных, узоры. Стоят такие изделия прилично, но ради красоты стоит приобрести несколько штук. В крайнем случае, можно вставить в каркас элегантно согнутые трубы.

Заключение

Хозяева летних дач, не охраняемых зимой, чтобы уберечь беседки от лихих людей, которые могут разобрать их на металлолом, делают разборные конструкции. Они состоят из сварных модулей, соединяемых болтами. Разборный каркас из профильных труб сверху и с боков закрывается быстро снимаемым полотном из брезента, полиэстера, поливинилхлорида. Каркас прямоугольной беседки собирается из 4 модулей, шестигранной — из 6.

Видео самодельных конструкций

Беседка из профильной трубы своими руками: пошаговая инструкция с фото

Мало кто будет спорить, что беседка — прекрасное место для отдыха на даче. Каждый стремится сделать её максимально эффектной и удобной. Одно из главных решений, принимаемых в строительстве, состоит в выборе материала для основы постройки.

Профильная труба — один из самых используемых материалов для возведения беседки. Благодаря ряду особенностей, металл является очень практичным для создания подобной конструкции.

В данной публикации хотелось бы рассмотреть все тонкости, с которыми сталкиваются строители при возведении беседки из металлопрофиля.

В первую очередь мы подберём оптимальный материал для работы, а также рассмотрим чертежи и интересные проекты.

На втором этапе будет рассматриваться пошаговая инструкция по строительству. Дополнительно будут указаны идеи по декорированию и комфортному обустройству готовой постройки.

Подготовка к строительству

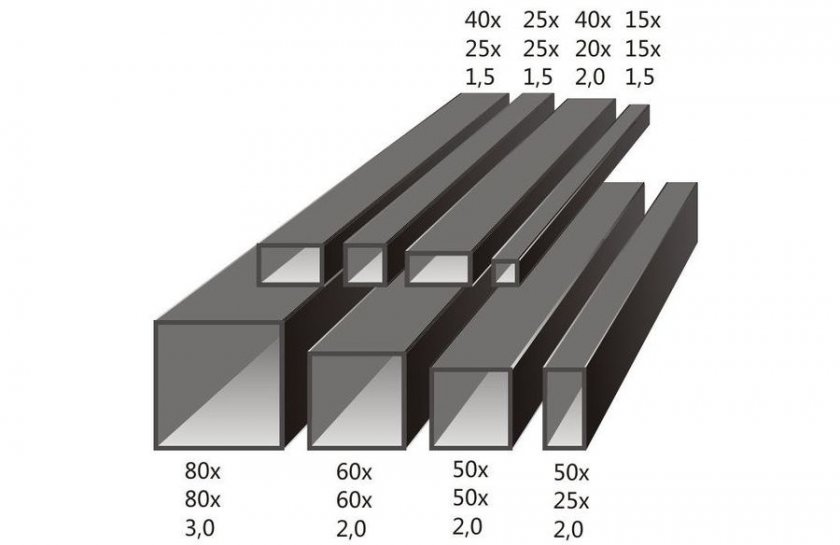

Выбор профильной трубы

При поиске следует обращать внимание на три важных показателя:

Форма трубы роли особой не играет (квадратная или прямоугольная). Важно, чтобы металл выдержал порывы ветра и не погнулся при первом же касании человека, но в то же время вышел сравнительно недорого. Всегда можно купить трубы весом по тонне каждая, но какой смысл переплачивать?

Адекватные по цене и качеству профильные трубы предлагает ООО «ПК Металлобаза Новосаратовка». На их сайте вы можете изучить ассортимент и сразу же высчитать примерную стоимость вашей беседки. Ссылка на прайс — https://treydmetall.ru/produktsija/sortament-trub/trubyi-profilnyie.

Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:

  • Нижнее основание: 60*60*2 мм.
  • Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
  • Верхняя обвязка: 40*40*2 мм.
  • Ферма: 60*40*2 мм.
  • Перила: 40*20*20 мм.

Представленные выше размеры — не минимальные значения. Конструкция из предложенной трубы будет надежной и устойчивой, поэтому чуть-чуть сэкономить на материале можно, но ради безопасности мы не рекомендуем этого делать.

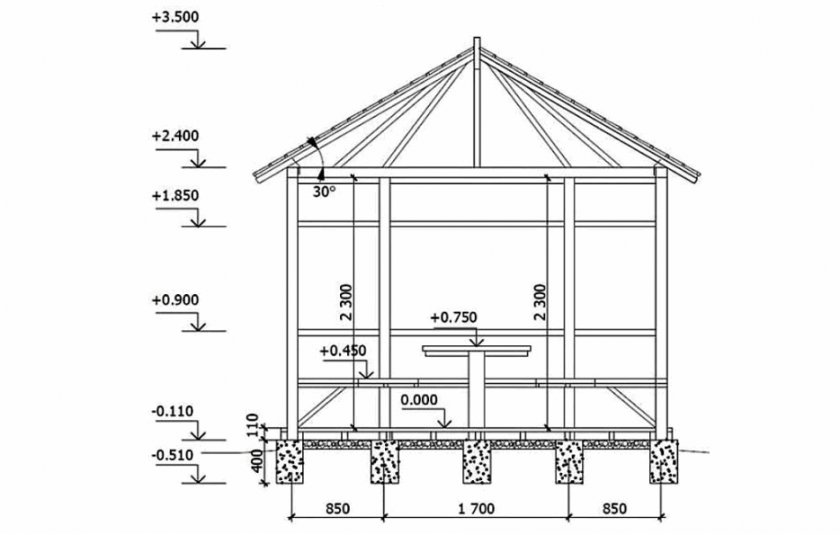

Чертежи с размерами

Так как далее будет рассматриваться строительство определенной беседки, то здесь я решил собрать проекты с разной формой и размерами. Возможно, что представленные чертежи вас впечатлят больше, чем-то сооружение, которое будет строиться на ваших глазах дальше.

Самый интересный проект, по моему мнению, представлен выше. Автор указал абсолютно все размеры сооружения, ввиду чего каркас стал более очевидным для восприятия. Поучаствовать в строительстве даже захотелось .

Фото готовых вариантов

Ниже будут приведены несколько идей, которые вы сможете осуществить у себя на даче. Профильная труба позволяет делать беседки практически любой адекватной формы, причём с отличной устойчивостью и минимальным весом конструкции.

Важно определиться с формой и размерами будущей постройки. Обшить металлическую беседку можно любым материалом, вплоть до профнастила. Из бюджетных вариантов всегда можно использовать поликарбонат.

А вот из-за высокой цены на материал, размеры самого каркаса могут получиться заметно меньше запланированного. Придётся либо платить больше и придерживаться установленного проекта, либо экономить на толщине материала и безопасности, или же уменьшать размеры. В отличие от дерева, с железом всегда какие-то не состыковки по цене получаются.

Этапы строительства

Для пошаговой инструкции я использовал беседку участника форума «ForumHouse» с никнеймом «toly23». Он представил строительство своего проекта в виде фотографий, которые я буду приводить по ходу описания процессов. В итоге беседка должна будет выглядеть следующим образом:

Технические характеристики беседки

Перечислил основные характеристики, а также еще раз привёл размеры на трубы. Толщина всего металла 2 мм.

  • Размеры: 3 на 4 метра.
  • Фундамент: бетонные блоки (12 штук).
  • Крыша: односкатная.
  • Кровля: профнастил.
  • Обшивка стен: профнастил, вагонка, декоративная обрешётка.
  • Нижняя обвязка: труба 60 на 60 мм.
  • Опорные стойки (столбы): труба 60 на 40 мм.
  • Верхняя обвязка: труба 40 на 40 мм.
  • Верхняя ферма: труба 60 на 40 мм.
  • Перила: труба 40 на 20 мм.

Фундамент

После расчистки площадки было сделано фундаментное основание для будущей постройки. Оно состоит из 12 бетонных блоков, сделанных по следующей технологии:

  1. Копаются 12 ямок 20 на 20 см с глубиной 25 см.
  2. Изготавливается опалубка для каждой ямки высотой 12 см (в зависимости от вашего уклона грунта может варьироваться).
  3. Ямки заливаются бетонным раствором.
  4. После нескольких дней застывания опалубка снимается.

Нижняя обвязка

Поверх фундамента укладывается нижнее основание из трубы 60 на 60 мм. Вам понадобятся 3 трубы по четыре метра и 4 трубы по три метра. Центральная труба, как и металл по периметру, должна лежать на бетонных блоках.

Установка вертикальных стоек и покраска каркаса

Каркас состоит из 11 стоек, которые держат крышу и обшивку беседки. В первую очередь необходимо будет сварить 8 основных стоек (4 с одной и 4 с другой стороны), а затем уже приступать к стойкам для двери и той дальней с задней стороны.

Завершающим этапом будет покраска всех металлических поверхностей. Сначала все трубы зачищаются и обезжириваются, а после уже окрашиваются в нужный цвет.

Изготовление крыши и укладка кровли

Технология монтажа односкатной крыши из металла заметно сложнее, нежели из дерева. Для надежности, хозяин беседки предлагает сделать ферму, чтобы скат не прогибался под тяжестью снега.

Для кровли был выбран самый бюджетный вариант — профилированный лист, который прекрасно вписался в общую концепцию беседки, так как стены также будут частично сделаны из профнастила. Крепление осуществляется на кровельные саморезы с резиновой шайбой.

Обшивка стен

Интересное решение было принято в вопросе обшивки. Она состоит из профилированного листа с задних сторон (от крыши и вниз), декоративной обрешётки (от крыши в вниз) на лицевых сторонах и евровагонки (от пола и вверх) по всему периметру.

Евровагонка устанавливается на высоту одного метра. Профлист просто закрывает помещение с задних сторон, на которые никто не смотрит. А обрешётка делается для красоты как раз в самом выигрышном месте.

Для пола можно использовать любые доступные доски, например «сороковку» 40 на 100 на 6000 мм. Как раз шестиметровые доски прекрасно режутся пополам и без остатка укладываются на пол. Сорок штук будет вам как раз впритык для настила пола, хотя есть смысл взять с запасом.

Стоимость материала для беседки (37 000 р.)

Так как постройка собиралась своими силами, то весь бюджет был израсходован только на строительный материал. Вышло около 37 тыс. рублей. Смело закладывайте 40, потому что помимо основного материала можно включить цены на бензин, бракованные элементы, дополнительные электроды и так далее.

Беседка получилась действительно интересной, нестандартной и очень надежной. Даже если не экономить на материале, то получается вот такая конечная стоимость. Для беседки из металла это совершенно недорого.

Видеоинструкция

Строительство в видеоформате предлагает нам канал на youtube «ANT». Технология заметно отличается от той, что предложена выше на фотографиях, но она также имеет место.

Материал ребята не жалеют, даже обрешётку из металлических труб решили сделать 🙂 .

Дополнения для комфорта и эстетики

Ниже будут перечислены элементы, которые могут дополнить вашу беседку. По большей части это просто декор, но вот мангал или мебель может вам действительно помочь с комфортом.

Установка мангала или барбекю

Отдых без приготовления пищи на углях стал редкостью. Шашлыком уже удивить гостей сложно, но отказываться от него никто не собирается. Поэтому есть смысл задуматься об установке мангала или барбекю.

Профильная конструкция позволяет в некоторых случаях разместить мангал внутри беседки. Обычно для этого приспособлены либо очень большие помещения, либо имеющие непосредственно площадку для жарки мяса.

Декоративные кованные элементы

Если вы хотите дополнительно украсить вашу беседку, то кованный металл сделает это лучше всего. Дорогими считаются сложные архитектурные элементы по типу цветов, животных или абстрактных узоров. Более простой вариант — изогнутые металлические трубы, которые подчеркивают железный каркас постройки.

Читайте также:  Чем правильно обработать лаги под полом

Озеленение растениями

Так как металл не имеет свойства гнить или серьезно деформироваться (без экстремальных нагрузок), то профильная труба может послужить основой для вьющихся растений. Если вы не планируете обшивать беседку, тогда можно сделать полноценную защиту из живых цветов и растений от света и ветра.

Обрешётка

Деревянная решётка практически всегда будет уместна. Я не видел ещё ни одной беседки, где наклонные рейки смотрелись бы не эстетично (при условии, что закреплены они ровно и надежно).

Помимо декора, у обрешётки есть еще одно интересное свойство: сидящие внутри беседки люди спокойно будут видеть всё, что происходит вокруг постройки. А вот пространство внутри будет скрыто от посторонних глаз.

Мебель

Так как мебель сложно «вшить» в каркас беседки, так как она состоит из стали, то задумываться над её приобретением хозяева начинают уже после строительства. Я бы вам хотел предложить несколько вариантов, которые помогут украсить вашу дачный домик.

Беседка из труб своими руками – простые варианты садовых конструкций

Беседка – это отличный способ расслабиться после трудового дня на приусадебном участке. И если вы знаете, как обращаться с болгаркой и сварочным аппаратом, то вам не составит труда собрать и установить на своем садовом участке красивую и прочную металлическую беседку с поликарбонатной крышей.

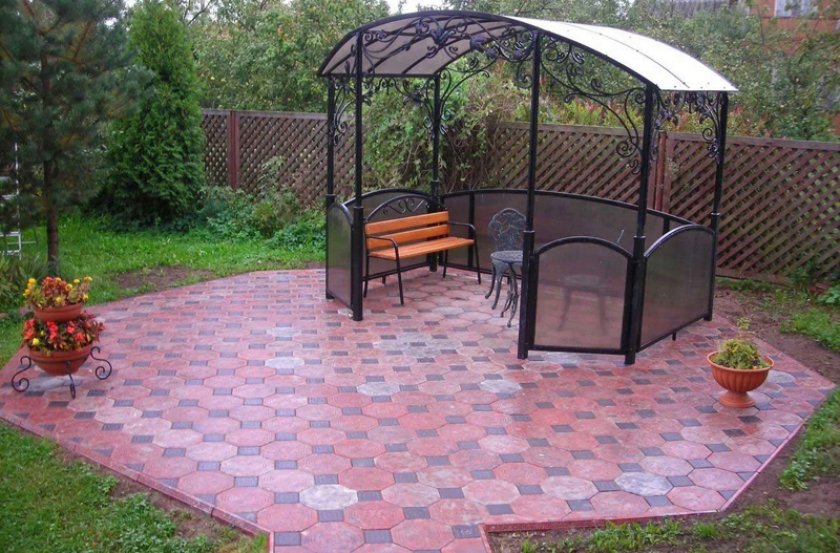

Конструкция из труб с декоративными коваными элементами.

Основные моменты в строительстве

Беседка из металлических труб своими руками создается на основе металлического каркаса, который сверху обшивается листами поликарбоната или другим материалом.

Поэтому, в первую очередь вам следует определиться с размерами постройки и закупить необходимые материалы, а именно:

  1. Профильные трубы для беседки с квадратным сечением.

Совет!
Учитывайте, что данный материал потребуется не только для стоек, но и для обвязки.
Если вы хотите, чтобы ваша конструкция выглядела более эстетично, то для обвязки столбов следует использовать трубы меньшего сечения.

  1. 2 листа поликарбоната.
  2. Арматурные прутья.
  3. Краска, либо грунтовка, предназначенная для металлических поверхностей.

Легкие конструкции беседок не требуют закладки фундамента.

Обратите внимание!
Обязательно уточните у продавца, имеет ли краска антикоррозионный эффект.
Для нашего случая этот показатель важен и быть обязан.

Для проведения работ вам также следует запастись соответствующими инструментами:

  1. Электродрель с набором сверл по металлу.
  2. Сварочный аппарат.
  3. Болгарка.

Фундамент – основа конструкции

Столбчатый фундамент из специальных блоков.

Если вы хотите, чтобы возводимая конструкция была устойчивой и надежной, то для неё необходимо подготовить прочный фундамент для беседки. Чаще всего, беседка из квадратной трубы устанавливается на столбчатом основании, поскольку он является простым и экономичным в возведении.

Инструкция по заливке фундамента имеет несколько этапов:

  1. Осуществляем разметку территории. Между опорами желательно соблюдать расстояние в полтора метра. Разметкой вы определяете форму будущей беседки из труб. Она может быть квадратной, прямоугольной или же в форме многогранника.

Совет!
Если вы выберете шестигранную форму, то для основания каркаса беседки вам понадобится использовать швеллер.
Его нужно будет выложить по хордам шестигранника полкой вниз, после чего приварить.
Если же конструкция является квадратной или прямоугольной, то вы сможете обойтись лишь горизонтальными обвязками.

  1. Соответственно разметке, выкапываем ямы под столбы для беседки, глубиной около 1,2 метра.

Копаем ямы с помощью бура.

  1. В каждую яму засыпаем смесь песка и гравия в пропорции 1:1.
  2. Теперь можно приступать к установке столбов. Каждый столб выставляем по уровню строго вертикально и фиксируем при помощи деревянных подпорок. Опорные стойки изготавливаются из трубы с квадратным сечением 80 на 80 мм, толщина стенки которой составляет не менее 2,5 мм.
  3. Вставляем в каждую опору по 2-4 арматурных прута.

С помощью такого приспособления из деревянных брусков, можно обойтись без установки опалубки.

  1. Готовим цементный раствор из цемента, песка и мелкого щебня в пропорции 1:3:5.
  2. Заливаем его в опоры и в лунки вокруг опор.
  3. После заливки необходимо снова проверить каждую из опор по уровню. После того, как раствор затвердеет, выровнять столбы будет уже очень сложно.

Обратите внимание!
Поскольку забетонированные опоры столбчатого фундамента являются и гранями беседки, то ростверк в данной конструкции не нужен.
Его заменяют ребра обвязки.

Также неплохим вариантом фундамента для беседки является ленточный. Для таких строений лучше всего подходит мелкозаглубленное ленточное основание.

Ленточное основание набирает прочность в течение 3-х недель.

В этом случае по периметру постройки выкапывается траншея, глубиной от 30 до 60 см, на дно которой засыпается десятисантиметровый слой смеси песка и мелкого гравия. После этого в траншею укладывается арматурный каркас, который заливается бетоном.

Изготавливаем каркас

Нестандартный металлический каркас под беседку.

Когда раствор застынет, и столбы будут устойчиво стоять на своих местах, необходимо выполнить их обвязку, приваривая поперечины. С одной стороны, это значительно упрочняет конструкцию, с другой – беседка из труб, таким образом, приобретает некое подобие стенок.

Обвязка может выполняться как трубами того же сечения, так и более тонкими, что придаст конструкции более эстетичный внешний вид.

Можно сделать её следующим образом:

  1. По всему периметру привариваем к вертикальным стойкам верхние горизонтальные распорки.
  2. Теперь параллельно верхним привариваем нижние распорки.
  3. Для красоты и прочности конструкции привариваем диагональные распорки, располагающиеся между верхними и нижними. Они устанавливаются крест-накрест.
  4. Последним этапом идет вскрытие каркаса беседки краской.

На фото показан наиболее простой и удачный вариант обвязки.

В том случае, если вы создаете каркас шестигранной конструкции, в работе вам понадобится швеллер.

Разметка при этом делается следующим образом:

  • полученную окружность разбивают на 6 равных частей;
  • после этого швеллер также режется на одинаковые отрезки, соединяемые друг с другом посредством сварки.

Обустраиваем кровлю и осуществляем отделку

Теперь рассмотрим, как сделать крышу беседки своими руками из труб. Стропильная часть сооружения должна быть выполнена из квадратных труб, которые привариваются к каркасу под уклоном в 15 градусов.

Это необходимо для того, чтобы обеспечить должный уклон крыши. Если ваша постройка имеет прямоугольную форму, то здесь стропила будут в форме треугольников.

Цена кровли из труб и поликарбоната значительно ниже, чем, к примеру, из черепицы.

Совет!
Если беседка является довольно большой, и стропила имеют в длину более полутора метров, то внутри таких треугольников необходимо предусмотреть распорки, как и в случае с обвязкой.

Здесь необходимо также предусмотреть обрешетку. Она выполняется из тонкой профильной трубы и приваривается к стропилам каждые 35 см. Это позволяет обезопасить листы поликарбоната от деформации под весом снежных масс. Такая обрешетка должна быть легкой, дабы не утяжелять конструкцию.

Сверху на обрешетку укладываются поликарбонатные листы. При необходимости, их нужно обрезать по размеру.

Желательно допустить небольшой нахлест, чтобы внутрь не затекала вода во время дождя. Листы поликарбоната фиксируются к обрешетке при помощи дюбелей.

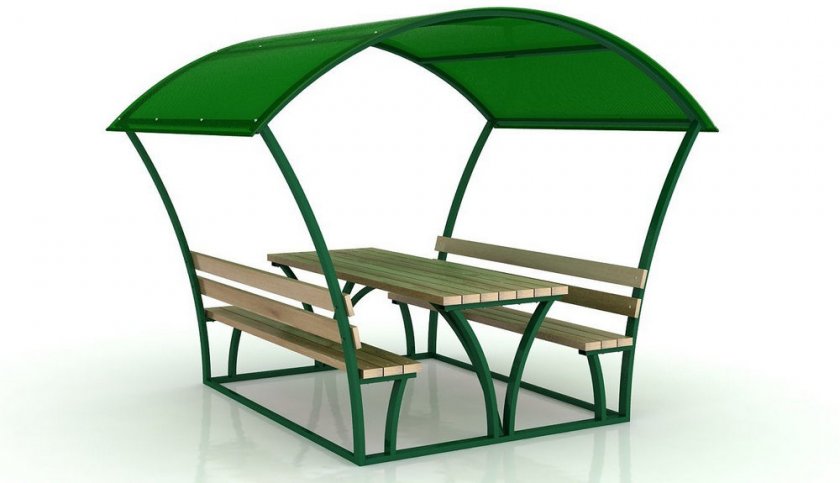

Беседка с полукруглой крышей.

Если вы решили осуществлять сборку многогранного каркаса, то стропила в таком случае концентрируются вокруг осевой стойки, которая должна получиться чуть выше остальных. Таким образом, получается сделать небольшой уклон кровли. После этого, используя саморезы и термошайбы, можно приступать к закреплению листов поликарбоната. Лист укладывается на кровлю, после чего просверливаются отверстия, и осуществляется фиксация.

Пол такой конструкции можно выложить плиткой или же досками. Учтите, что поскольку речь идет об открытой беседке, то доски следует защитить от гниения, используя антисептические составы.

Также для беседки можно предусмотреть стенки. Для их обустройства используются полимерные материалы. Детали вырезают по размерам строения и крепят к трубам при помощи дюбелей.

Чтобы не утяжелять конструкцию стенками, можно повесить легкий тюль.

Когда беседка из асбестовых труб будет готова, можно приступать к внутренней отделке.

  • Столик можно собрать из той же профильной трубы.
  • Каркасы лавок также можно сделать трубчатыми, при этом сидения и столешницу изготавливаем из дерева.

Повторимся: если каркас беседки будет открытым, то все деревянные элементы следует обработать антисептическим составом.

  • Неплохим вариантом является каркас, созданный по принципу перголы. Чаще всего он состоит из нескольких арок, которые имеют поперечные направляющие, благодаря которым получается единая конструкция. Пергола – это постройка с живой крышей.

У стоек такой перголы желательно посадить плетущиеся растения, которые и создадут живой зеленый настил, спасающий от жары в летний зной.

Заключение

Выше мы рассмотрели, как сделать беседку из труб. Как видите, это довольно-таки простая конструкция, возведение которой под силу даже неопытному строителю.

Главное преимущество таких садовых строений заключается в легкости и долговечности, а уход за данным сооружением не вызовет много трудностей. Чтобы узнать больше о строительстве металлической беседки, посмотрите видео в этой статье.

Беседка из металла – все о самостоятельной постройке

Многие владельцы частных домов задумываются о возведении места, где можно отдохнуть на свежем воздухе. Беседка из металла – лучший из возможных вариантов. Такая постройка сделает вас не только здоровее, но и создаст прекрасное место для размышлений. В беседке можно сидеть с друзьями, отдыхать самому, поставить туда мангал и жарить шашлыки. Главное – все это на свежем воздухе и рядом с вашим домом.

Изготовление беседки из металла – процесс длительный, но достаточно простой. Нужно иметь при себе чертежи и знать, что именно вы хотите видеть. Почему именно металл? Характеристики этого материала говорят сами за себя. Он крепкий, надежный, может прослужить своему хозяину много лет. Древесина уже давно не в моде, ведь на нее воздействуют насекомые, а также атмосферные осадки. Что не скажешь о железных беседках.

Навес беседки из металла – еще один важный элемент, который также можно сделать своими руками. Теоретически, вы можете создать много различных агрегатов, они будут дополнять общую конструкцию и делать пользование более удобным. Но для начала нужно определиться с разновидностями металлических беседок. Они бывают разными, каркас и конструкционные особенности могут отличаться.

Садовая беседка из металла своими руками – разновидности

Изготовление беседок из металла начинается с создания чертежей. А до них нужно подумать и выбрать лучший вариант. Чтобы это сделать, необходимо понимать все особенности вашего сада и участка. Если он большой, то и беседка может быть габаритной с пристройками. Когда место мало, можно сделать небольшое строение. Летние беседки из металла – маленькие, но уютные, идеальный вариант при ограниченных ресурсах.

Итак, беседки могут быть разных форм, все это решает хозяин во время создания чертежей. Круглые, квадратные, вытянутые, в форме ромба и так далее. Все зависит от окружающей территории и вкуса. Чертежи каркаса беседки из металла также отличаются, ведь он устанавливается несколькими способами:

  1. Под стойками пробуривают специальные скважины, в которые вставляют трубы. Далее отверстия засыпаются щебнем, уровень труб выравнивается, все утрамбовывается и заливается бетоном.
  2. В конструкции всегда есть несколько вертикальных труб, которые нужно забетонировать прямо в землю. Они представляют собой опору, на которой держаться другие элементы. Если вы используете данный метод, то фундамент не нужен. Можно сделать нижнюю обвязку, что позволит создать пол. Но популярный вариант – тротуарная плитка или голый бетон. Металлические столбы для беседки нужно покупать в специализированных магазинах.
  3. Второй метод заключается в создании фундамента. Он находиться на малой глубине и относиться к столбчатой или ленточной разновидности. Иногда можно залить монолитную плиту и выложить всю площадь плиткой. Каркас нужно сооружать отдельно, а затем устанавливать и закреплять сверху фундамента. Нижняя обвязка и стоки готовы – пора совершать монтаж. Разборные беседки из металла очень популярны, ведь их можно перевозить в критическом случае, но весят они прилично.

Многие спрашивают о том, какой вариант лучше. Здесь все индивидуально и зависит строго от ситуации. Первый вариант более надежный и крепкий, ведь стойки в прямом смысле слова – замурованы в земле. Да и стоит он меньше, ведь не нужно создавать нижнюю обвязку и фундамент, что позволяет сохранить личные средства. Но если не создавать пол, то это всего лишь летняя беседка, конструкция будет открытой. Для закрытого варианта больше подходит второй метод.

Как построить беседку своими руками из металла – варианты сборки

Металл всегда соединяется сваркой, практически. Этот метод так востребован благодаря надежности конструкции в будущем, а также скорости выполнения работ. Но если вы хотите небольшую летнюю беседку, то можно рассмотреть вариант разборной конструкции. Если ваш участок не охраняется, то большое количество железа может привлечь внимание воров. И будьте уверены, хоть она и весит очень много, они придумают, как ее украсть.

Сварить беседку из металла своими руками можно, но лучше – сделать дополнительную защиту. В конструкции есть несколько модулей, которые нужно сварить между собой. Затем объединить их специальными болтами. Это можно проделать с разборной беседкой, которая представляет собой металлически каркас с тентом и небольшой кровлей.

Как сварить беседку такого типа? Сборную модель начинают создавать с каркаса. Сначала нужно изготовить его для каждой стороны, а затем уже собирать болтами и закреплять.

Беседка сварная своими руками собирается очень просто. Каркас нужно разбить на несколько граней. Если она имеет четырехугольную форму, то их будет аналогичное количество. Создается четыре отдельных контура, они имеют на себе перемычки. Если форма шестиугольная, то вам нужно столько же элементов.

Разновидности используемых материалов

Зачастую беседки создают из профильной трубы. Работать с таким материалом очень просто, не нужно обладать квалификацией строителя. Сварить беседку своими руками из профиля не составит труда, если вы хотя бы немного разбираетесь в сварке. Основные проблемы, которые могут возникнуть при пользовании – появляются на этапе изготовления. Неровности, неправильные швы и прочие неприятности.

Стенка в таких беседках составляет не менее 2 мм. Также не стоит забывать о том, что можно создать беседку из круглых труб. Это вариант должен иметь аналогичную толщину. Но варить их трудно, нужен опыт. Есть и преимущества – цена такого металла значительно ниже профильного варианта.

Также стоит рассмотреть вариант с уголком из металла. Здесь толщина немного выше – 3 мм. Беседка из уголка обладает меньшей жесткостью, поэтому материала используется больше. При грамотном подходе, визуальные характеристики такого варианта будут смотреться лучше всех аналогов.

Уголок и профильная труба создается из алюминия, а не стали. Поэтому их вес меньше, что идеально подходит для разборных беседок. Вот только цена значительно выше.

Беседка из металлических труб – создаем место для отдыха

Мы расскажем вам как изготовлять беседку из профильной трубы. Это отличный вариант, материал очень крепкий и надежный. Но дорогостоящий, поэтому придется потратиться. Но на таких вещах нельзя экономить, ведь они могут прослужить вам десятки лет. Надежность, прекрасные визуальные характеристики, высокий эксплуатационный срок – это лишь часть преимуществ для владельцев такой постройки.

Постройка металлической садовой беседки своими руками начинается с приобретения всех нужных материалов. Итак, профильная труба бывает разных размеров и вам стоить выбрать:

  1. Если вы хотите сделать легкую кровлю из профлиста, металлочерепицы или битумной черепицы, шифера, то отличный вариант 50 на 50 мм.
  2. Кровля из тяжелого шифера и черепицы будет давить на конструкцию, в таком случае рассмотрите размеры 75 на 75 мм.

Перемычки не нуждаются в толстом профиле, поэтому размеры могут колебаться от 20 до 30 мм. Но все индивидуально, конструкция может быть большой, тогда и толщина легко дойдет до 50 мм. Сечение также зависит от габаритов строения. Также учитывайте вес отделочного материала, которым будет обшиваться каркас беседки из металла.

Читайте также:  Как погладить кожаную куртку в домашних условиях

Чтобы изготовить квадратную беседку как на фото выше, нужно использовать следующий список материалов:

  • трубы для обвязок 50*50*2 мм — 12 метров;
  • профильные трубы для перемычки:
  • 40*40*2 мм — 14 метров;
  • 20*20*2 мм — 6 метров;
  • 40*20*2 — 30 метров;
  • металлические полосы 20*4 мм длиной 2 м.

Беседка из металла – создаем разметки и устанавливаем

Теперь приступаем к самому главному – началу возведения. Выберите подходящую площадь на вашем участке. Вообще ее нужно подготовить заранее, но это не проблема. Если там растет трава, то верхний слой плодородной земли нужно убрать. В ином случае, вся растительность начнет загнивать прямо под вашим полом. При этом неприятный запах будет стоять годами.

Вырываем котлован, который должен иметь строгие размеры по чертежам. Ориентируйтесь именно по ним, только в таком случае беседка получиться качественной. Если почва сухая, то засыпьте его песком или грунтом с участка. В случае глинистой консистенции, то нужно засыпать все аналогичным материалом – глиной. Чертежи беседок из металла своими руками нужно создавать самому, но можно и воспользоваться примером.

Трубы можно сразу устанавливать в грунт, в таком случае, нужно хорошо грунтовать их. Далее нужно пробурить несколько ям, глубина каждой не более 90 сантиметров. Ширина же зависит от вашего инструментария. Если бур широкий, то и диметр будет соответствующим. В яму вставляем трубу, засыпаем ее большим количеством щебня.

Вместо щебня можно использовать строительный мусор, чтобы сэкономить на материалах.

После того, как емкость заполнена щебнем или строительным мусором, трубы нужно аккуратно выровнять. Этот процесс должен выполняться несколькими людьми, ведь от него зависит устойчивость и весь конечный результат в целом. Далее щебень нужно тщательно утрамбовать. Трубы желательно закрепить, чтобы они не кренились набок. Сверху заливаем бетонный раствор, он должен быть жидким, чтобы хорошо просачиваться внутрь.

Если вы думаете проверять уровень установки стойки строительным уровнем, то очень сильно ошибаетесь. Это нужно делать специальным отвесом, ведь у него меньшая погрешность. Поэтому обзаведитесь данным инструментарием заранее. Также обратите внимание на магнитный отвес, в корпусе которого размещают небольшой магнит. Преимуществ в легкости использование – просто прикладываете его к нужному месту, и он держится на нем.

Если вы хотите поднять уровень беседки от земли, то можно использовать фундаментные блоки, которые весьма популярны. Просто распилите несколько небольших элементов с размерами 200*200*400 мм на две чести. Используйте при этом хорошую болгарку, диск должен быть с алмазным опылением. Вы получите несколько кубиков, которые нужно распространить по всей площади будущей беседки.

По одному в каждом углу и еще четыре между ними. Укладывайте их в шахматном порядке, по 4 штуки. Снизу мы предлагаем посмотреть на картинку, которая показывает расположение блоков. Это поможет вам понять ее и исполнить один к одному. Блоки в середине позволяют сделать конструкцию более жесткой, труба не прогнется под весом. А вот без опоры, такое может произойти в любой момент.

Беседка из металла – интересные факты и следующий этап

Бетон отлично вытягивает влагу, поэтому советуем смазать его битумной мастикой со всех сторон. Также можно использовать смолу в том случае, если это сырье есть у вас на участке. Покупать его нет смысла, тогда уже лучше мастика. Также можно выложить несколько рядов рубероида. Вот только качество этого материала весьма низкое, через пару лет он полностью раскрошиться.

Все блоки нужно выставить в один уровень. Чтобы соблюдать точность каждого угла, советуем вам использовать небольшие колышки, а также нити. Протягиваем их и проверяем, таким образом, диагонали и размеры. Каждая верхушка блока должна быть в одной плоскости, чтобы беседка не получилась кривой или скошенной. Как это сделать?

  1. Натягиваем несколько нитей, проверяем и выставляем их, затем выставляем блоки ровно.
  2. Можно воспользоваться рейками, а точнее досками. Кладем на нее уровень, он должен иметь малую погрешность и быть проверенным. По этому уровню нужно выставить каждый блок.
  3. Также подойдет лазерный уровень. Вот только погода должна быть пасмурной или облачной, солнце не даст работать с ним. Видимость будет минимальной, хотя сейчас есть лазерные уровни, которые решают и эту проблему.

Если каждую трубу закрепить в грунт заранее, то вам не придется выставлять блоки, а это сохранит много времени.

Делаем нижнюю обвязку и стойки

На выставленные блоки нужно смонтировать несколько отрезков квадратных труб. Мы советуем пользоваться профильной трубой с размерами 50 на 50 мм. Если в беседке будет собираться более 10 человек, то лучше взять более габаритный вариант. Также рассчитывайте, что чем тоньше профильная труба, тем меньше эксплуатационный срок.

Все трубы укладываются, затем нужно проверить горизонтально уровнем. Сварить всю конструкцию в каждом углу. Из трубы с размерами 40 на 20 мм нужно сделать пару перемычек, они в свою очередь будут создавать опору между досками пола и фундаментом.

Каждую трубу нужно тщательно прокрасить с помощью грунтовки. Уделяйте особенное внимание сварочным швам. Стойки имеют высоту в 220 сантиметров, это позволяет «не подпирать» головой крышу. Эти элементы могут весить очень много, поэтому их нужно закрепить дополнительно. Монтажные укосины – идеальный вариант, который можно просто приварить и сделать конструкцию жестче.

Нужно поставить столб ровно, проверить все с помощью специального отвеса. Опять же, магнитный вариант будет идеальным. Каждую укосину нужно зажать струбциной. Столбы будут стоять почти намертво, в это время вы можете проводить сварные работы. Помощник при этом не нужен, максимум – для страховки, но можно обойтись и без него. Проварите трубу по периметру, а потом уже дальше, вместе с укосинами.

Создаем перила и верхнюю обвязку

Идеальная высота перил составляет метр, но в некоторых случаях можно и меньше. Перила в целом не являются основной деталью, без них можно обойтись. Но конструкция будет выглядеть незаконченной и сырой. В таком случае, можно просто застеклить все поликарбонатом. Такие себе – современные перила. Иногда используют непрозрачную отделку, чтобы закрыть определенную часть беседки от посторонних глаз.

Среднюю обвязку перил лучше всего делать из трубы с диаметром 40 на 20, сечение аналогично верхней обвязке. Можно приварить пару стоек между ними, чтобы улучшить несущую способность конструкции.

Финиш – создаем кровлю

Кровля является последним этапом в наших работах. К примеру, если вы используете битумную черепицу, то стропильная конструкция может быть деревянной. Каркас может быть сделан из простого бруска с размерами 75 на 40 мм, для обрешетки используем мягкую черепицу. То есть вагонку, это позволит сделать визуальные характеристики более привлекательными.

В каждый торец стоки нужно забить несколько кусков дерева таким образом, чтобы пробка прошла внутрь трубы на 10 сантиметров и это минимум. Сверху кусок торчит на 5-7 сантиметров. На них же и нужно прикреплять стропила. Если они слишком длинные, то могут быть подрезаны практически полностью. Малую часть оставляем, вдруг понадобиться срезать угол.

Как закрепить стропила сверху?

Вырезаем четыре пары деревянных стропил, длина составляем два с половиной метра. Их нужно объединить друг с другом как на картинке свыше. Высота от нуля до верхней точки составит метр. Соединяйте не все сразу, начинайте с двух, затем добавляйте по одной. Древесину нужно пропитать антисептиком и обрезать углу внизу, то есть на земле. Ведь работать со стропилами наверху будет неудобно.

В центре выставляем вспомогательную доску, на нее, опять же по центру, прибиваем брусок. Длина последнего не меньше 85 сантиметров. Теперь всю конструкцию нужно поднять на верх беседки. Верхушка опирается на брусок – это правило. Центруем всю конструкцию, с помощью отвеса проверяем вертикальность и расстояния от центра до упора каждой ножки каркаса. Закрепляем стропила к каждой пробке, снимаем доску и подборку, монтируем обрешетку.

И помните, что мы привели просто стандартный пример металлической беседки своими руками. Вы может выбирать каждый материал, габариты и многое другое самостоятельно. Советуем ориентироваться по данной статье, это поможет вам выполнить работу правильно. Но не стоит делать ее вашим чертежом. Учитывайте собственные желания, особенности участка, климат вашей области, крепость грунта и денежные возможности.

Беседка из металла за выходные — видео

Как сделать беседку из металла своими руками

Собственноручно построенная беседка из металла — предмет гордости хозяина загородной усадьбы. В ней приятно отдохнуть в летний зной или собраться вечером с друзьями. Благодаря прочности, долговечности и простоте сборки конструкций, сооружения приобрели популярность и широко используются для благоустройства двора.

Цена готовых беседок — от десятков до сотен тысяч рублей в зависимости от габаритов и сложности отделки. Домашние мастера, обладающие навыками работы с металлом, смогут сберечь финансы, проявить творческий подход и воплотить собственную фантазию.

Беседка из металла, крытая поликарбонатом

Виды конструкций

Металлическая беседка, изготовленная из пластичного и универсального материала, в плане может иметь форму:

Конструкция крыши представляет собой пространственную систему в виде:

  • арки;
  • одного, двух или четырех скатов;
  • шатра;
  • купола;
  • конуса;
  • каскада из арок или волн.

Интересны шарообразные беседки, где стенки и крыша изготовлены как единая округлая конструкция.

Шарообразная металлическая беседка

Каркас монтируют из профиля круглого или квадратного сечения, уголка, арматуры. Кованые витые столбы, ажурные металлические детали одновременно украшают строение.

Традиционный каркас состоит из опор, горизонтальных связей, крыши. Но возможны варианты, когда в одну конструкцию соединены лавочки, стол и мангал.

Для покрытия используют кровельные материалы:

  • металлическую или мягкую черепицу;
  • асбестовый или пластиковый шифер;
  • профлист;
  • ондулин;
  • непромокаемый текстиль.

Проемы для стенок могут быть открытыми, заполненными наполовину или полностью. В этом случае в беседку ведет дверь. Материалы для ограждения — дерево, поликарбонат, стекло, композиты, металл.

Место для отдыха украшают коваными ажурными решетками, вьющимися растениями, цветами, подсветкой. Плетеная мебель, текстиль, декоративные детали создают уют. Для устройства пола используют тротуарную или керамическую плитку, террасную или обычную доску, бетон.

Способы сборки

Беседка из металла монтируется двумя способами — сборкой или сваркой. В первом случае отдельные детали или блоки соединяют болтами или заклепками, во втором — применяют инверторный сварочный аппарат.

Для временного использования удобны разборные конструкции из отдельных секторов. При отъезде сооружение демонтируют и складируют в месте, защищенном от кражи.

Беседки изготавливают из углеродистой или нержавеющей стали, алюминия. Металл, который корродирует во влажных условиях улицы, нужно обрабатывать грунтовкой и регулярно следить за целостностью покрытия.

Нержавеющая сталь и алюминий устойчивы к уличной влажности, но более дорогие. Как правило, конструкции из них сборные, не требующие применения специального сварочного оборудования.

Небольшие легкие беседки устанавливают прямо на грунт, соблюдая меры защиты металлоконструкций от коррозии. Для крупных сооружений без фундамента не обойтись. Опоры испытывают значительную нагрузку, для восприятия которых возводят столбчатые, свайные или ленточные основания.

Друзья, на сайте есть статьи про беседки из дерева с пошаговыми фото инструкциями, беседки из поликарбоната, как один из самых не дорогих вариантов, прочтите и оставьте свой комментарий нам важно ваше мнение.

Беседка из профильной трубы — пошаговая инструкция

Наиболее часто беседка из металла своими руками изготавливается из профильной трубы. Прокат, благодаря сечению в форме кольца, отличается легкостью и воспринимает сжимающие, растягивающие или изгибающие усилия без деформаций. За счет четырех плоских граней сварка или сборка конструкций из металлопрофиля проста и технологична. Правильно выполненные узловые соединения придают каркасу жесткость и устойчивость.

Этапы строительства включают:

  • подготовку участка и разметку;
  • бетонирование столбов;
  • монтаж каркаса;
  • укладка кровельного материала;
  • устройство пола;
  • установку ограждений;
  • финишную отделку.

Важно. Перед строительством подготавливают подробный чертеж с размерами элементов, закупают согласно расчетам металлопрокат, материалы для ограждений, крепеж.

Подготовка материалов

Для стоек рекомендуется приобретать профильную трубу сечением 40х40 или 50х50 мм, для дуг или прогонов крыши — 30х30 мм. Для горизонтальных связей используют металлопрокат с меньшими размерами — 25х25, 15х15 мм. При большом пролете между опорами, тяжелом материале для кровли сечение труб увеличивают до 75х75 мм.

Резку металла осуществляют предприятия, торгующие прокатом. В домашних условиях для раскроя понадобится «болгарка», маятниковая пила или отрезная машина. Для формирования углов применяют шаблоны.

Прокат тщательно очищают от ржавчины и грунтуют. Впоследствии нужно только окрасить швы или крепления.

Приваривают к стойкам закладные детали из обрезков арматуры для опорных площадок.

Разметка

Участок под беседку из металла очищают от мусора и выравнивают. При необходимости срезают верхний плодородный слой почвы, который пригодится для рекультивации грядок на огороде.

С помощью рулетки и колышков размечают на местности положение опор. Если в плане беседка четырехугольная, контролируют равенство диагоналей.

Многоугольники требуют более тщательного расчета. Для разметки шестиугольной площадки отмечают центр, вокруг которого проводят по земле окружность радиусом, равным длине стороны беседки.

Затем от выбранной точки, где будет располагаться первая стойка, отмечаем 6 равных отрезков по всей длине окружности. Если начало первого участка совпадает с концом последнего, построения выполнены правильно.

Установка столбов

В размеченных точках выкапывают котлован под опоры. Эти работы можно вручную или механическим буром. Глубина каждой ямы — 50-70 см, шаг определяют расчетом.

Замешивают бетон из цемента, песка и щебня. Ориентировочное соотношение ингредиентов — 1:4:6. Воду добавляют до состояния негустого теста.

Если на участке близко грунтовые воды, в скважину помещают скрученный трубкой рубероид. Это убережет фундамент от переувлажнения и последующего разрушения при отрицательных температурах.

Важно. Установку начинают с крайних опор. Трубу помещают в яму, полость заливают бетоном, контролируя вертикальность элемента строительным уровнем или магнитным отвесом.

Между смонтированными стойками натягивают шнур по низу и по верху, чтобы удобно было выставлять промежуточные опоры.

Рекомендуется залить бетоном под опорами тумбы, чтобы при дальнейшей подсыпке землей металл не оказался незащищенным. Для этого устанавливают опалубку из реек, стягивая их саморезами. Высота площадки — 6-10 см, размеры в плане 20х20 см.

Нижняя и верхняя обвязка

Выравнивают верх стоек так, чтобы все точки находились в одном горизонтальном уровне. Излишки срезают «болгаркой». На опоры укладывают профиль верхней обвязки и приваривают.

Для нижней обвязки используют отрезки трубы или уголка, они будут основой для монтажа ограждения.

Зачищают сварные швы шлифовальной машиной, покрывают грунтовкой. Если конструкция ранее окрашивалась, этого вполне достаточно.

Кровля

Чтобы придать изогнутую форму арочной кровле, металлические профили прокатывают на вальцовочных станках.

Перед монтажом сталь очищают и грунтуют.

Устанавливают каждую дугу на две опоры, прихватывают сваркой. Контролируют вертикальность отвесом или строительным уровнем. Работу удобнее выполнять с помощником.

Начинают монтаж с крайних арок. Между ними в верхней точке натягивают шнурок, который поможет сориентировать остальные элементы.

Производят разметку профиля верхней обвязки под промежуточные дуги. Поочередно их приваривают, стыки зачищают и окрашивают.

Размечают дуги под укладку обрешетки. Ее изготавливают из металла или дерева. В зависимости от материала кровли настил монтируют с разным шагом:

  • гибкая черепица, тонкий профнастил — сплошная обрешетка;
  • металлочерепица, профнастил универсальный — 25-40 см;
  • шиферный лист — 50-75 см;
  • поликарбонат сотовый толщиной 6 мм — 50-80 см.

Чем выше снеговая и ветровая нагрузка в регионе, тем меньше должен быть шаг обрешетки.

Укладку кровельного материала ведут согласно правилам:

  • Металлочерепицу укладывают с нахлестом, крепят саморезами в нижнюю часть волны. Применяют уплотнительные шайбы, защищающие сталь от коррозии. Резать лист можно только ножницами по металлу, так как «болгарка» разрушает верхний полимерный слой.
  • Поликарбонат подвержен температурному расширению, поэтому листы укладывают с зазором 8-10 мм. Отверстия под крепеж рассверливают на 2-3 мм больше сечения самореза. Ребра жесткости должны располагаться параллельно дугам в арочных или вертикально в скатных конструкциях.
  • Гибкую черепицу крепят кровельными гвоздями к сплошному настилу, начиная с нижнего ряда. При наклоне крыши до 45° требуется 5 метизов, при большем угле — 8. На торцы каркаса монтируют защитные планки, на конек — специальную коньковую черепицу или профильный элемент.
Читайте также:  Применение в интерьере спальни 3Д обоев

Полы, стенки или ограждения

Полы в беседке устраивают из материалов, устойчивых к высокой влажности и морозу:

  • тротуарной плитки;
  • террасной доски;
  • камня;
  • керамической плитки;
  • цементно-стружечной плиты ЦСП.

Конструкция пола должна быть прочной. Для стока дождевой и талой воды с покрытия устраивают небольшой уклон.

Важно. Если используют деревянные доски, между ними оставляют зазоры для стекания воды и компенсации разбухания древесины.

Материал обрабатывают от гниения и насекомых антисептическими пропитками.

Ограждения беседки выполняют из материалов:

  • поликарбоната;
  • декоративных панелей;
  • металлических или деревянных решеток;
  • профлиста;
  • ОСП.

Монтируют к каркасу сваркой, болтами, накладками. К ограждениям часто крепят лавочки, поручни, столики. В больших беседках-барбекю устанавливают мангалы.

Беседка из металла своими руками — вполне посильная задача для умельца, обладающего навыками сварки. Если такого опыта нет, все крепления можно заменить болтовыми. Главное — обеспечить прочность и устойчивость каркасу, чтобы при порывах ветра или снегопаде постройка оставалась в целости и сохранности.

WordPress Social Login is not configured yet.
Please navigate to Settings > WP Social Login to configure this plugin.
For more information, refer to the online user guide..

Как сделать беседку из профильной трубы

Жарким летним днём приятно отдохнуть в тени ажурного летнего павильона. Эти строения бывают различной формы и высоты. Данная статья посвящена возведению беседки из профильной трубы своими руками, в ней будет дана пошаговая инструкция по выполнению работ и рекомендации по выбору материалов.

Планировка и разработка чертежа беседки

Прежде чем приняться за работу, домашнему мастеру необходимо определиться с размерами будущего строения и его вид. Это в значительной мере зависит от того, где будет располагаться беседка. Её можно сделать как в виде отдельно стоящего павильона, так и прилегающей к дому.

После определения нужных параметров, рекомендуется нарисовать чертёж, в котором будут учтены ширина, высота, и конфигурация. Таким образом, можно точно посчитать количество материалов, необходимых для строительства, и подготовить примерную смету.

Несущий каркас беседки проще всего собрать из профильных труб. Они бывают с прямоугольным или квадратным сечением. Характеристики данного материала позволяют его использовать для изготовления всевозможных конструкций из металла. Опытные мастера утверждают, что он значительно лучше, чем другие виды подобных изделий, таких как уголок, круглый прокат или прутья.

В интернете можно найти множество готовых вариантов постройки беседки из профтрубы. Любой из них можно взять за основу строительства или скорректировать под нужды потребителя. Ознакомившись с примерами, и выбрав подходящий вариант, домашний мастер может начинать постройку летнего павильона.

Необходимые материалы и инструменты

Далее будет подробно рассмотрен процесс возведения летнего павильона с двускатной крышей и площадью 300×540 см. Он состоит из некоторых этапов, которые необходимо выполнять последовательно. Перед началом работ следует провести подготовку инструмента и материалов.

Потребуются:

  • прямоугольная и квадратная профильная труба сечением 4×2 и 4×4 см;
  • щебёнка средней фракции, речной песок и цемент;
  • аппарат для сварки (электрический или газовый), пачка электродов сечением 3 мм;
  • болгарка, резиновый молоток и кувалда;
  • колышки из дерева для разметки, бур для грунта;
  • водный уровень, шнур, угольник;
  • строительная рулетка и мел;
  • битум, грунтовка, щётка по железу, кисть для покраски;
  • краска для металлических поверхностей;
  • шифер, ондулин или поликарбонат для кровли.

Выбор профильной трубы

Этот материал весьма универсален, и применяется не только в случае изготовления несущих конструкций (под кровлю или навесы), но пригоден и для выполнения всех остальных элементов летнего павильона. Из неё можно сооружать столы, скамейки, обрешётку стен.

Можно построить беседку только из двух материалов: металлопрофиля и сотового поликарбоната или ондулина для крыши. Дополнительной декоративности можно добиться, взяв за основу трубы с различным сечением.

  • Чем хороши профтрубы:
  • Прочностью и лёгкостью железной конструкции, достигаемой за счёт внутренних пустот.
  • Позволяют равномерно нагрузить весь каркас, включая и не металлические элементы, соединённые с ним.
  • Из них можно быстро и просто возвести строение своими руками.
  • Внешний вид будет гораздо привлекательнее, чем у изделий из прочих видов проката.
  • Удобством подгонки и стыковки мест, подлежащих соединению, чего нельзя сказать о прокате с круглым сечением.

Для опорных столбов беседки лучше всего брать именно профиль с квадратным сечением, он гораздо крепче прямоугольного. Последний подойдёт для боковых обрешёток, держателей для ламп или фонарей, и прочих декоративных элементов, которые не подвергаются серьёзным нагрузкам.

При строительстве летнего павильона мастеру будет нужно уметь обращаться с электроинструментом, особенно таким, как болгарка, электрическая дрель. Помимо этого, потребуются навыки сварщика, так как основная работа по сборке каркаса проводится с использованием сварочного аппарата. Крепление деталей на болты смотрится не так красиво, как аккуратный сварочный шов.

Какой вид проката лучше выбрать для беседки:

  1. Металлический профиль — главный расходный материал, благодаря несложности в работе при таком строительстве он используется чаще всего. Лучше приобрести изделия с толщиной стен не менее 2 мм. Также не рекомендуется покупать чересчур толстые трубы, обычно они продаются не на погонный метр, а по твёрдой цене за 1 кг, поэтому при тех же габаритах будут стоить намного дороже.
  2. В случае, если мастер по любой причине выбрал круглые трубы, то толщина их стен должна быть такой же, как у квадратных. Следует учитывать, что в обработке они гораздо сложнее (особенно во время сварки). Но у данного материала есть одно неоспоримое достоинство — они гораздо дешевле, чем прямоугольные, поэтому, имея достаточный опыт, можно взять их в работу.
  3. Нужно сказать ещё об одном варианте — использовании уголка. Это вполне возможно, но нужна большая толщина металла, от 2,5 до 3 мм, так материал имеет гораздо меньшую жёсткость. Такой каркас очень хорошо смотрится, будучи обшит нарядными панелями. Профильная труба, как и уголок, может быть выполнена не только из стали, но и из алюминия. При выборе последнего материала вес летнего павильона значительно уменьшится, а его стоимость возрастёт в несколько раз, поэтому решение за потребителем.

Пошаговая инструкция по строительству

В качестве первого этапа проводят очистку участка, выбранного для строительства, убирают с поверхности мусор и снимают дёрн.

Разметка места:

  1. Чтобы отметить расположение будущего фундамента, необходимо вбить в землю один из деревянных кольев.
  2. Далее требуется отмерить от данной точки длину и ширину будущей постройки, снова воткнуть колышки и натянуть между ними верёвку. В результате выйдет прямоугольник, где нужно ещё измерить диагональные линии. Если они окажутся равны, это значит, что углы выведены правильно.
  3. По выбранному проекту длина павильона 540 см, ширина — 300 см. Торцевые стороны делят пополам с помощью строительной рулетки и в этом месте делают отметку.
  4. Длину задней стены делят на три отрезка, каждая из которых равняется 180 см.
  5. Последним размечается фасад: отмеряют от каждого из углов (по направлению к центру) по 220 см, и вбивают здесь разметочные колышки. Оставшееся посредине пространство — будущий дверной проём.

Фундамент

Летнюю беседку из профиля можно сделать: прямоугольной, квадратной, с шестью или восемью углами, а также круглой.

Готовый металлический каркас можно установить двумя способами:

    Забетонировать в грунте вертикально расположенные трубы, которые будут основными несущими стойками. Прочие элементы павильона будут закрепляться именно на них.

При отсутствии капитального фундамента, такое сооружение имеет устойчивость, но, чтобы сделать пол, мастеру придётся немного приподнять нижнюю обвязку над землёй. Чаще всего в таких павильонах вместо пола выкладывают тротуарную плитку.

  • Изначально соорудить на поверхности почвы ленточный или столбчатый фундамент, также подойдёт сплошной бетонный монолит. Каркас строения требуется собрать в стороне (начиная от стоек и заканчивая нижней обвязкой), после чего его можно закрепить на подготовленном месте. Если фундамент ленточный/столбчатый, то несущие стойки конструкции требуется устанавливать на них, а уж после скреплять между собой (непосредственно на месте). В готовом виде такую беседку можно будет передвинуть только с помощью специального крана.
  • Оба варианта хороши, поэтому сложно выбрать один из них. В первом случае беседка будет более надёжной и крепкой, так как опорные стойки забетонированы. К тому же, данный способ дешевле, поскольку не предусматривает сооружение фундамента по всему периметру и нижней обвязки. Из недостатков — отсутствие пола делает невозможным использование павильона в зимнее время.

    Главное преимущество беседки на фундаменте, это наличие пола. Также хорошо, что внутренняя поверхность павильона находится на возвышении, пусть и невысоком, и не позволяет попадать внутрь помещения брызгам грязи во время непогоды.

    Изготовление столбчатого фундамента:

    1. Под каждым колышком нужно сделать полуметровое углубление в земле. Лучше всего работать с помощью ручного бура. По окончанию работы у мастера будет десяток одинаковых почвенных отверстий.
    2. Берётся крепкая квадратная профтруба (4×4 см), нарезается болгаркой на 10 трёхметровых стоек, нижние части которых требуется смазать в жидком битуме (примерно на 1/3).
    3. После того, как металлические отрезки хорошо высохнут, их опускают в пробуренные лунки, вниз обработанными концами, устанавливая ровно по центру.
    4. Далее их требуется забить кувалдой примерно на 80–90 см в грунт.
    5. Следует ещё раз проверить установку столбов на вертикальность, и, если всё в порядке, засыпать углубления доверху (на 1/3 песком, далее — щебёнкой).
    6. Для капитального укрепления поверх щебня льют жидкий раствор бетона, несколько раз протыкают заливку тонким железным щупом для того, чтобы выпустить воздух, выравнивают и оставляют застывать.

    Нижняя обвязка

    Для этого требуется взять: 6 металлических отрезков по 3 м из профиля сечением 4×4 см, 4 более тонких отрезка из трубы 4×2 см, длина каждого — 540 см. Нижняя обвязка закрепляется на забетонированных вертикальных опорах, на расстоянии примерно 90 см от грунта. Точно такие же действия проводятся по верхнему краю несущих стоек.

    Так как столбы находятся на одинаковой высоте, то проблем с размещением боковых труб и сваркой не возникнет. Перед началом выполнения данного этапа работ, рекомендуется провести разметку с помощью строительной рулетки и мела, что значительно облегчит труд мастера. После окончания осуществления верхней обвязки, необходимо уложить две трубы поперёк конструкции, они послужат жёсткой связкой. Только после этого можно приступать к сбору крыши беседки.

    Сборка и установка каркаса

    Чаще всего стальные детали соединяют в единую конструкцию сваркой, что позволяет провести работы быстро и получить хороший результат. Но следует учитывать, что иногда возникает нужда разобрать открытый летний павильон, а через некоторое время снова собрать. Необходимость обусловлена тем, что в зимнее время дачный участок надолго остаётся без охраны, и такое количество металла может быть украдено.

    Безопаснее на зиму разобрать беседку на детали и спрятать под замок до весны. В этом случае готовое изделие должно состоять из модулей, каждый из которых собран с помощью сварки, но для соединения каркаса в общее целое, мастеру придётся воспользоваться болтами и гайками.

    Обычно похожие разборные домики являются соединением металлического ажурного шатра и крыши. Их можно быстро смонтировать и так же, без лишних временных затрат, разъединить на отдельные детали. Следует обратить внимание на то, что каждая грань разборного павильона должна состоять из отдельного блока. Например, прямоугольная беседка складывается из четырёх отдельных деталей (у восьмигранного шатра из восьми), которые соединяются друг с другом железными перемычками.

    Укладка пола

    Наиболее простым вариантом для этого проекта будет укладка тротуарной плитки. Но если владелец участка желает, то он может изготовить пол из досок или сделать стяжку из жидкого цемента.

    Так как дёрн был снят ещё на первом этапе работ, мастеру остаётся хорошо выровнять грунт и провести его уплотнение. Должна получиться ровная горизонтальная площадка с уклоном в один или два градуса в сторону выхода (для стока нежелательной влаги). Рекомендуется проверить её при помощи водного уровня. Регулируя этот показатель, можно снять излишек грунта в одном месте и добавить в другом.

    Подготовленная поверхность высыпается песком, слой которого не может быть менее 1 см. Вдоль периметра садового павильона копают неглубокую (10–15 см) канаву и устанавливают в неё боковые бордюры. Вслед за этим начинают укладывать слой тротуарной плитки на песчаную «подушку».

    По окончании укладки плитки, на пол высыпают примерно половину ведра мелкого речного песка, предварительно просеянного через сито. Орудуя веником, заполняют им полости в швах, после чего обильно увлажняют водой из пульверизатора. Неиспользованные песчаные крупинки выметают за порог.

    Изготовление крыши

    Согласно данному проекту, в каркас крыши будут включены: два боковых ската, основание и перемычки. Работы проводятся с профильной трубой сечением 2×4 см. Но материал следует предварительно нарезать: на 8 отрезков по 200 см, 4 — по 300 см и 3 — по 540 см.

    Описание процесса:

    1. Из заготовок собирают с помощью сварки прямоугольник, полностью соответствующий размерам конструкции беседки.
    2. К каждому из его боковых торцов приваривают по два металлических отрезка длиной 200 см, при этом они должны быть наклонены так, чтобы образовались очертания двускатной крыши.
    3. Также важно, чтобы каждый из четырёх обрезков трубы выступал на 5 см ниже места соединения с прямоугольником. Идентично располагаются (через равные промежутки) на раме крыши и закрепляются остальные 6 кусков профиля.
    4. Чтобы укрепить конёк крыши, вдоль него приваривают одну из длинных деталей (540 см), а две оставшиеся — по низу ската кровли.
    5. Сборку крыши осуществляют на земле, после того как она будет готова, её необходимо поднять и установить на верхнюю часть беседки, поверх обвязки. Эту работу делают с несколькими помощниками. Последним этапом в сборке кровли становится её закрепление точечной сваркой по верхним углам каркаса. Эти места перед покраской тщательно зачищают щёткой по металлу. Готовое сооружение покрывают грунтовкой, а позже — краской для улицы.
    6. В качестве кровли владелец садового участка может выбирать любой материал, который ему нравится: сотовый или монолитный поликарбонат, шифер, ондулин. Лист материала обрезают по размеру ската крыши, поднимают наверх и укладывают на каркас, после чего фиксируют на саморезы.

    Обшивка стен

    Владелец участка может не утруждаться, и оставить беседку как есть. Но для украшения можно закрыть её боковые проёмы льняными или ситцевыми шторами и скрыть отдыхающих в ней людей от жаркого солнца и посторонних взглядов. Также желательно поместить по боковым стенам декоративные решётки из металла или дерева, что добавит садовому помещению привлекательности.

    Вместо штор или фигурных решёток можно установить боковые панели из цветного или прозрачного поликарбоната. Любой вариант отделки зависит только от фантазии и финансовых возможностей домашнего мастера.

    Декорирование постройки

    Также садовый павильон желательно оборудовать мангалом или печкой для барбекю, удобным столом и несколькими лавочками. Стоит провести внутрь электричество и установить по бокам от входа уличные напольные фонари. Если позволяет место, устанавливают кресло-качалку для послеобеденного отдыха или чтения. Желательно предусмотреть наличие в помещении нескольких декоративных подушек и уютного, мягкого пледа.

    Ссылка на основную публикацию
