Сделать теплый пол своими руками: пошаговая инструкция, как сделать теплый пол дома

Система теплого пола станет прекрасным дополнением основной отопительной системы. Также теплый пол может спокойно выполнять функции основного обогрева без необходимости применения дополнительных приспособлений.

Сделать теплый пол своими руками

Нередко владельцы решают выполнять монтаж теплого пола собственными силами. И если для подключения электрической системы необходимо владеть навыками выполнения электротехнических работ, то самостоятельное обустройство водяного теплого пола под силу каждому. Ознакомьтесь с инструкцией и приступайте к работе.

Сделать теплый пол своими руками

Подготовительные работы

Первый шаг

Демонтируйте старую стяжку до самого основания. Контролируйте, чтобы перепады поверхности не превышали 1 см.

Демонтируйте старую стяжку

Второй шаг

Уложите на тщательно очищенную поверхность слой гидроизоляционного материала.

Гидроизоляция

Третий шаг

Закрепите по периметру помещения демпферную ленту. Если ваша система будет состоять из нескольких контуров, ленту также необходимо уложить по линии между данными контурами.

Закрепите по периметру помещения демпферную ленту

Четвертый шаг

Утеплите основание. Теплоизоляционный материал, равно как и порядок утепления, выбирается индивидуально в соответствии с условиями конкретной ситуации.

Так, если система будет использоваться в качестве дополнения к основному обогреву, будет достаточно уложить фольгированный полиэтилен.

Утепление фольгированным пенополиэтиленом

В большинстве же ситуаций в качестве теплоизоляционного материала используется пенопласт либо другой подходящий материал.

Также в продаже доступны утеплители, разработанные специально для монтажа в комплексе с трубами теплого пола. В их структуре уже присутствуют каналы под укладку труб.

Пятый шаг

Уложите поверх теплоизоляции армирующую сетку. Она поспособствует увеличению прочности стяжки, которой вы зальете трубы.

Уложите поверх теплоизоляции армирующую сетку

При этом трубы системы можно будет прикрепить непосредственно к сетке, исключив необходимость применения специальных клипс и полосок. В данном случае для крепления можно будет использовать обыкновенные пластиковые стяжки.

Крепление труб к сетке пластиковыми стяжками

Рекомендации по выбору и монтажу труб

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

  • габариты обогреваемой комнаты;
  • материал изготовления перекрытий, перегородок и несущих стен;
  • особенности утеплителя под систему полов с подогревом;
  • вид финишного покрытия пола;
  • диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;
  • мощность нагревательного котла. Проектирование системы теплого пола

Расход трубы теплого пола при монтаже

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

  • трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
  • если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
  • в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
  • в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

Руководство по монтажу системы полов с подогревом

Приступайте к монтажу системы. Работа выполняется в несколько этапов.

Первый этап – коллектор

Монтаж коллектора выполняется в специально предназначенный для этого коллекторный ящик. Обычно толщина подобного ящика равна 120 мм. Габариты подбирайте в соответствии с размерами коллекторной грубы и с учетом размеров разного рода дополнений типа датчиков сливов, давления и т.д.

Коллектор: внешний вид и схема работы

Обустраивайте коллекторную группу так, чтобы под ней остался зазор, достаточный для загиба труб.

Установите коллекторный шкаф. Сделайте это так, чтобы показатели длины труб от каждого отапливаемого помещения и контура системы были приблизительно одинаковыми.

Основные элементы коллекторного узла

Чаще всего коллекторные шкафы попросту монтируются в стены – 120-миллиметровая толщина позволяет это сделать. Коллекторный ящик должен быть установлен выше уровня системы подогрева пола.

Важно помнить: создавать разного рода ниши в несущих стенах категорически не рекомендуется, а в большинстве ситуаций даже строго запрещается.

Сборка коллекторного шкафа выполняется в соответствии с прилагающейся инструкцией, поэтому никаких проблем и затруднений на этом этапе у вас не возникнет.

Пример подключения коллектора теплого пола

Второй этап – нагревательный котел

Прежде всего, выберите котел подходящей мощности. Оборудование должно нормально переносить поступающие нагрузки и иметь определенный запас мощности. Расчет предельно прост: вы суммируете мощность всех систем полов с подогревом и добавляете 15-процентный запас.

Котельное оборудование

Циркуляция теплоносителя в рассматриваемой системе обеспечивается насосом. Конструкция современных котлов включает в свой состав подходящий насос изначально. Обычно его мощности достаточно для обеспечения нормального функционирования системы в помещениях площадью до 120-150 м 2 .

В случае же если габариты помещения превышают приведенные значения, вам придется установить дополнительный насос. В таких ситуациях насосы устанавливаются в отдаленных коллекторных шкафах.

Котельное оборудование

Непосредственно на местах ввода и вывода теплоносителя из котла необходимо смонтировать запорные клапаны. При помощи этих приспособлений вы сможете отключать нагревательное оборудование при появлении такой необходимости, к примеру, для ремонта или профилактического обслуживания.

Чаще всего домашние мастера отдают предпочтение электрическим нагревательным котлам – они наиболее просты в монтаже и очень хорошо показывают себя при работе в комплексе с системой теплого пола. Для установки и подключения оборудования достаточно попросту следовать положениям инструкции производителя.

Цены на модельный ряд отопительных котлов

Третий этап – трубы

Укладка труб выполняется в соответствии с предварительно подготовленной схемой. Для крепления элементов обычно используются профили с отверстиями для размещения шурупов.

Также вы можете прикрепить трубы к сетке при помощи пластиковых стяжек – об этом уже упоминалось ранее.

Панели можно соединять, укладывая их внахлест, прижимая к ряду выступов

При креплении труб следите, чтобы их не пережимало чересчур туго – лучше, когда петля свободная.

Изгибы старайтесь делать максимально аккуратными, соблюдая, при этом, рекомендации по минимально допустимому радиусу. В случае с полиэтиленовыми трубами данный радиус обычно составляет 5 диаметров трубы.

Подключение труб

Если вы пережмете полиэтиленовую трубу чересчур сильно, на ее изгибе образуется полоска белесого оттенка. Это свидетельствует о возникновении залома. Использовать подобные трубы запрещается – в месте залома очень быстро появится прорыв.

Подключение труб системы к коллектору выполняйте с применением фитинга либо же евроконусной системы.

После завершения монтажа системы обязательно проверьте теплый пол. Для проверки залейте воду, подайте давление порядка 5 бар и оставьте теплый пол в подобном состоянии на сутки. Если спустя 24 часа не будет отмечено никаких заметных расширений и протечек, можете приступать к обустройству стяжки.

Четвертый этап – стяжка

При заливке бетонной стяжки к трубам должно быть подано рабочее давление. После заливки стяжку нужно оставить сохнуть на месяц. Лишь после полного набора прочности стяжки можно переходить к укладке финишного покрытия.

При формировании бетонной стяжки нужно учитывать ряд важных особенностей, связанных с характером распределения тепловой энергии в толще заливки и применяемом финишном покрытии.

В случае если будет укладываться плитка, толщина стяжки должна составлять около 30-50 мм. Либо же вы можете уменьшить расстояние между трубами до 100-150 мм. В противном случае тепло будет распределяться абсолютно неравномерно.

В случае укладки линолеума, ламинатных панелей и пр. толщина стяжки должна быть еще меньшей. Для упрочнения заливки в подобной ситуации надо использовать дополнительную укрепляющую сетку, укладываемую поверх труб.

Стяжка

Цены на различные виды стяжек и наливных полов

Таким образом, укладка системы теплого пола без особых проблем выполняется собственными силами. Нужно лишь следовать приведенным положениям инструкции и ответственно подходить к выполнению всех мероприятий.

Теплый пол

Видео – Сделать теплый пол своими руками

Как правильно сделать теплый пол

Статью опубликовал: Николай Стрелковский

Традиционные системы отопления с помощью настенных радиаторов отличаются тем, что воздух нагревается и поднимается вверх, оставляя нижнюю часть комнаты более прохладной. К тому же батареи обычно находятся возле окна, прикрыты шторами и мебелью. Устройство «теплого пола» решает все эти проблемы разом – нагретый воздух расходится с самого низа и распределяется равномерно по всему помещению.

Как правильно сделать теплый пол

Видео – Как правильно сделать теплый пол (водяной)

Разновидности

  1. Электрические теплые полы (кабельные, на основании или т.н. нагревательные маты и инфракрасные).
  2. Водяные.

Оба типа могут заменить собой основную систему отопления, или дополнить ее. Средний срок эксплуатации – 20 лет. Уровень безопасности и надежности тоже примерно одинаковый.

Электрические полы можно монтировать в любом помещении, даже в квартирах, где обустройство водяного пола не допускается (относительно старые постройки с централизованной отопительной системой и слабыми плитами перекрытия). Они позволяют быстро прогреть комнату и просты в установке. В свою очередь, водяные полы дешевле в эксплуатации и не создают излучений.

Видео – Электрический теплый пол

Технология укладки электрической напольной системы отопления

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций. Здесь важно учесть диаметр кабеля температурного датчика и размеры кабель-каналов для основного провода питания. Терморегулятор должен располагаться на высоте 30-50 см.

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Подготовка поверхности

Пол очищается от строительного мусора, прокладывается слой гидроизоляции, а по краям закрепляется демпферная лента – она не допустит лишних теплопотерь у стен. Укладываем эти перекрытия с заходом на стену в 10 см, чтобы они потом оказались над готовым теплым полом – излишки аккуратно обрежутся в самом конце монтажа.

Чтобы не «дарить» тепло соседям снизу или подвалу, делаем теплоизоляцию. Традиционно это пенополистирол или экструдированный пенополистирол. Для достаточно теплых помещений хватит и слоя пенофола в 4 мм. Изоляция прокладывается по всей площади без исключений.

Разметка

Места, где будет стоять мебель, перегородки, сантехника и инженерное оборудование отделяются лентой – эти участки не подлежат отоплению. После этого обязательно делается чертеж, основанный на технологии укладки конкретного типа теплого пола (греющий кабель или маты).

Монтаж. Пошаговое руководство

  • Подвести концы проводки монтажной секции к терморегулятору. Закрепить начало кабеля и соединительную муфту.
  • Начать укладку секции, избегая пересечений и соприкасаний кабеля. Оптимальная дистанция между витками – от 8 см. Шаг укладки строго соблюдается по всему периметру. Изгибы делаются плавными, без резких переломов и натяжений.

Изгибы делаются плавными, без резких переломов и натяжений

Совет! Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте.

Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте

  • Установить температурный датчик.

Очень важно: датчик предварительно помещается в гофрированную трубку без отверстий, чтобы внутрь не проник раствор стяжки; доступ к датчику должен быть максимально легким (на случай его выхода из строя).

Тот конец пластмассовой трубки, близь которого расположен датчик, прикрывается заглушкой, второй присоединяется к терморегулятору и вводится в оставленную для него канавку. Принято придерживаться радиуса изгиба трубки – 5 см, и расстояния от стены до самого места нахождения датчика – 50-60 см. Так устройство сможет правильно определять температуру, а при поломке не придется вскрывать пол.

  • Зафиксировать трубку раствором. Имейте в виду, что витки должны располагаться на равном расстоянии от канавки с трубкой.
  • Подключить к терморегулятору датчик и монтажную секцию, проверить соединения.
  • Протестировать работоспособность системы. Для этого нужно подать напряжение на 1 минуту. Если все правильно уложено и присоединено, на регуляторе загорится датчик, а пол начнет нагреваться.
  • Выключить питание.
  • Зарисовать схему укладки. Можно даже сделать фото. Это очень пригодится, если придется делать ремонт или монтировать дополнительные инженерные коммуникации. На схеме непременно укажите местоположения всех соединительных муфт и датчика.
  • Сделать стяжку или наливной пол. Раствор, в котором обязательно должны быть пластификаторы, разливается на высоту 3-5 см, причем не допускаются воздушные карманы, поскольку они приведут к локальным перегреваниям.

Сделать стяжку или наливной пол

Примерно через месяц стяжка полностью высохнет и можно будет поверх нее сделать декоративное покрытие. Лучше использовать материалы с высокой теплопроводностью – кафельную плитку, керамогранит и пр. Главное, чтобы из-за верхнего настила не терялась эффективность системы отопления.

Отступ от стен
  • Не менее 5 см
Отступ от других нагревательных элементов
  • От 10 см
Параметры канавки для монтируемого датчика температуры
  • Ширина – 20 мм
  • Глубина – 20 мм
  • Длина – 50-60 см на полу + 30-50 см на стене
Формула для расчета шага укладки
  • Шаг (в см) = (100S)/L, где
  • S – площадь помещения (кв.м.),
  • L – длина секции (м)
Максимальное отклонение от рассчитанного шага укладки
  • 10 мм

Важные моменты!

  1. В процессе монтажа лучше не наступать на кабель вообще. На всякий случай используйте обувь с мягкой подошвой. Для перемещения по комнате без вреда для будущего теплого пола можно перекрывать участки с проложенным кабелем листами фанеры.
  2. Аккуратная работа со строительным инструментом – обязательное условие. Любые механические повреждения кабеля делают систему отопления непригодной или небезопасной.
  3. Ни в коем случае нельзя включать систему, пока раствор еще мокрый (время высыхания – 28-30 дней)!

Кабель на армирующей сетке: отличительные особенности монтажа

Кабель на армирующей сетке

Для качественной укладки нагревательных матов и пленки с инфракрасным нагревательным элементом нужно тщательно выровнять поверхность-основу, аккуратно очистить ее щеткой и загрунтовать. Как и в случае с кабелем, пригодится разметка территории, чтобы над теплым полом не оказалось тяжелой мебели, бытовой техники или перегородок.

Чтобы подогнать маты по размеру комнаты, сетка разрезается, оставляя незатронутым сам кабель. Пересечение или наложение фрагментов не допускаются.

Пересечение или наложение фрагментов не допускаются

В разных типах помещений используются отдельные маты. Поверх клеевого раствора можно сразу класть плитку, следя, чтобы не появлялись воздушные карманы и не повредился кабель. Толщина клеевой смеси – 8-10 мм.

Совет! В процессе работы не допускайте сквозняков в помещении.

Инфракрасный теплый пол: несколько нюансов

Инфракрасный теплый пол

На пленке с инфракрасным нагревательным элементом сразу нанесены линии разрезов, а в качестве подложки под нее достаточно слоя теплоотражающего материала, зафиксированного двусторонним скотчем или строительным степлером (места состыковок скрываются скотчем).

Как резать пленку

Алгоритм монтажа

1. Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы, причем одна часть контакта должна оказаться внутри пленки.

Места разреза медной шины изолируются, а с другой стороны к ней подсоединяются контактные зажимы

2. С помощью скотча ленты-пленки соединяются между собой.

С помощью скотча ленты-пленки соединяются между собой

3. Провода укладываются в контактные зажимы и фиксируются там пассатижами.

4. Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции (обычно поставляются в комплекте с термопленкой).

Контактные зажимы с двух сторон оклеиваются специальными отрезками для изоляции

Совет! При изоляции важно, чтобы отрезок полностью покрывал серебряные срезы по краям медной шины.

5. Датчик температуры крепится к черной полосе пленки. В теплоотражающем материале делается небольшой вырез для погружения датчика. Точно так же прячутся места с контактными зажимами и проводами.

Датчик температуры крепится к черной полосе пленки

6. Устанавливается терморегулятор, к которому выводятся соединительные провода.

Устанавливается терморегулятор, к которому выводятся соединительные провода

7. Система включается от отдельного автомата и проверяется каждый нагревательный блок.

Система включается от отдельного автомата и проверяется каждый нагревательный блок

8. Поверх кладется специальная подложка для ламината или обычная пленка, после чего можно сразу монтировать напольное покрытие.

Поверх кладется специальная подложка

Совет! Если поверх инфракрасного пола будет застелен ковролин или ламинат, лучше дополнительно укрыть термопленку листами фанеры.

Интересно, что системы с инфракрасными нагревателями экономят до 60% электроэнергии, а за счет «сухого монтажа» рулон можно развернуть по диагонали или даже по вертикали (т.е. утеплить еще и стены).

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа , где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

Укладка металлополимерных труб . Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

  • длина всего контура – не более 90 м;
  • на каждый 1 м2 должно приходиться по 5 м трубы;
  • шаг укладки – около 20 см;
  • для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

Основные требования

Марка цементаНе ниже M 300;
Количество пластификатора в растворе0,6-1 л/м2.
Толщина над трубойНе менее 3 см

Альтернатива стяжке: полистирольные плиты, деревянная модульная или реечная система.

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Устанавливайте электрический или водяной теплый пол, и пусть Ваши ноги будут в тепле!

Понравилась статья?
Сохраните, чтобы не потерять!

Тёплый пол своими руками

Узнаем как сделать водяной тёплый пол своими руками. Изучим порядок монтажа и полезные советы.

Сделать водяной тёплый пол своими руками, видео монтажа которого можно увидеть в нашей статье, сможет любой мастеровой мужчина. Для этого потребуется внимательно изучить порядок монтажа и прислушаться к полезным советам. Материалы и инструменты для этого имеются в любом строительном супермаркете.

Водяной тёплый пол своими руками

Существует насколько вариантов устройства теплого пола:

  • Водяной с трубами, помещенными под бетонную стяжку.
  • Электрический из греющего кабеля.
  • Электрический инфракрасный.

Самым экономичным из них является именно первый вариант. Его недостатком является некоторая сложность монтажа по сравнению с другими видами. Однако, если приложить определенные усилия, то можно все сделать качественно и аккуратно. Рассмотрим пошагово всю технологию.

Подготовка основания под теплый пол

Рассмотрим укладку системы водяного тёплого пола своими руками, видео проиллюстрирует нюансы, не оговоренные в данной статье. В качестве основания возьмем бетонные плиты перекрытий. Деревянный пол полностью демонтируется, и убирается весь мусор от него. Неровности, выбоины и бугры на плитах зашпаклевываются и выравниваются. Места прохода инженерных сетей сквозь плиты замазывают цементным раствором.

Когда поверхность просохнет, то пылесосом удаляют весь мусор и пыль. Устраивают гидроизоляцию из пленочных материалов. При этом края пленки должны накладываться на стены до высоты планируемого финишного покрытия.

Утепление напольного основания

Так как мы хотим создать систему, которая способна эффективно обогревать нашу комнату снизу, то необходимо устроить ее так, чтобы тепловая энергия распространялась направленно, то есть вверх. Сделать это можно одним способом, перекрыв возможность ухода энергии в противоположном направлении. Для этих целей можно использовать любой утеплитель. Он не даст возможность теплу улетучиваться в неправильном направлении.

Часто применяют пенопласт, вспененный пенополистирол, минераловатные утеплители. Кроме того, существует большой выбор матов для теплого водяного пола, которые производят специально для этих целей. Они имеют пазы для укладки трубы и не требуют больших навыков при укладке. Выбрав такие маты, мы сильно облегчим себе работу по скручиванию и фиксированию трубы.

Распределение температуры воздуха внутри помещения при радиаторном отоплении и отоплении теплыми полами

Распределение температуры воздуха внутри помещения при радиаторном отоплении и отоплении теплыми полами

Если мы остановились на бюджетном варианте и решили обойтись обычными утеплителями, то их нужно уложить по всей поверхности пола. Лучше использовать жесткие пенополистирольные плиты. Их монтаж намного удобнее, чем мягких утеплителей.

Стыки между листами проклеивают липкой пленкой. Поверх плит стоит уложить еще один слой гидроизоляции, так как эта мера позволит исключить любое проникновение влаги к плитам перекрытий.

Не забываем, что пол у нас водяной, и любой прорыв трубы может стать причиной потопа у соседей. Далее по всему периметру комнаты на стены по срезу края утеплителя проклеиваем демпферную ленту, которая возьмет на себя энергию расширяющейся при засыхании бетонной стяжки.

Укладка труб

Поверх матов для теплого водяного пола укладывают трубы из сшитого полиэтилена или из металлопластика диаметром от 10 до 20 мм. Их выкладывают спиралью или змейкой особым образом. Чем ближе будут витки трубы друг к другу, тем больше тепловой энергии будет приходиться на квадратный метр пола. Рекомендуется, чтобы это расстояние было не боле 30 см.

Крепятся трубы к утеплителю специальными зажимами, которые можно приобрести. В противном случае можно придумать скобы из жесткой проволоки, которые втыкают в утеплитель и прижимают ими трубу. Если вы приобрели специальный утеплитель, имеющий бороздки для трубы, то проблем вообще не будет никаких.

Оба конца уложенной трубы выводят в том месте, где будет находиться коллектор для теплого водяного пола. Это устройство позволяет распределять поток теплоносителя по трубам с большой эффективностью. В нем происходит смешивание уже остывшей воды с горячей, что делает, нагрев всей поверхности пола равномерным.

С помощью коллектора теплый пол подключают к основной системе отопления или делают отдельный вход на котел. Когда система собрана, необходимо запустить в нее воду и создать максимальное давление. Такая опрессовка поможет выявить места протечек и исправить эти недостатки.

Помните о том, что стыковать трубы внутри стяжки нельзя! Заранее рассчитайте необходимый метраж труб для каждого контура отопления. Для большей эффективности не рекомендуется делать контуры отопления слишком длинными — так, для трубы толщиной 16 мм максимальный виток контура может составлять 65 м, для трубы толщиной 20 мм — 80 м.

Заливка стяжки

После укладки всех имеющихся труб и проведения опрессовки системы, можно приступать к устройству бетонной стяжки. Она не должна быть очень толстой. Ведь излишний слой бетона не позволит производить эффективный обогрев помещения. Нам нужно добиться максимального КПД от всей системы, поэтому делаем стяжку не толще, чем 5 – 7 см.

Использование самовыравнивающихся смесей позволяет распределить выравнивающий слой очень ровно и при этом достаточно тонко. При создании водяного тёплого пола своими руками, видео показывает, что именно такая стяжка пользуется наибольшим успехом у граждан.

При устройстве стяжки необходимо особенно внимательно отнестись к тому участку, где будут выходить трубы подачи и обратки. Их нужно аккуратно подвести к смесительному узлу для теплого пола своими руками. Этот элемент предназначен для регулировки температуры теплоносителя в системе теплого пола.

Подающаяся на отопление дома вода, может быть нагрета до 95°С. Вряд ли кто-нибудь выдержит такую температуру у себя под ногами. В смесителе происходит смешивание горячей воды с холодной. Только после этого под пол подается теплоноситель, но уже нормальной температуры. Чаще всего это не более 35°С.

От того, какой вид стяжки мы использовали, зависит время ее высыхания. Обычная бетонная стяжка требует для высыхания не менее 3 недель. Современные самовыравнивающиеся составы для стяжки можно использовать уже через несколько часов.

Это еще один аргумент в пользу их использования при создании водяного тёплого пола своими руками. Видео процесса монтажа иногда снабжено комментариями относительно того, какую стяжку лучше взять для выравнивания пола.

Финишные работы

На системы теплого пола чаще всего делают покрытие из кафельной плитки (кухня и санузлы), ламината и паркета, линолеума. Реже применяют более толстые покрытия, такие, как половая доска.

Преимущества и недостатки водяного типа теплого пола

Создавая водяной тёплый пол своими руками, видео которого вам понравилось, не забывайте о его недостатках и достоинствах. Отметим плюсы:

  • независимость от электроэнергии, если система отопления в доме энергонезависима;
  • экономичность;
  • безопасность. При условии того, что монтаж выполнен в соответствии с проверенной временем технологии;
  • доступность. Потратиться придется только на трубу и коллектор для теплого водяного пола, которые абсолютно необходимы. Все остальные компоненты могут быть заменены общестроительными материалами.

Недостатком назовем то, что для сооружения такой конструкции требуется специальный инструмент и умение с ним обращаться. Более длительный срок для изготовления системы, в отличии от электрических типов, особенно при использовании классической бетонной стяжки.

Смонтировать систему водяного пола с подогревом по силам каждому. Необходимо только делать это по всем правилам. Тогда эффект от ее использования однозначно будет максимально эффективным. Безопасность системы обеспечивают ее качеством. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Выясняем как сделать теплый пол

Вопрос о том, как сделать пол обогреваемым тревожит практически каждого отечественного обывателя, особенно в холодное время года. Теплый, даже в самую лютую стужу пол — залог благополучия и здоровья каждого члена семьи. Однако для того чтобы найти оптимальный вариант утепления, хозяину придется перебрать не один десяток вариантов.

Рисунок 1. Схема комбинированного теплого пола.

Какой вид обогрева предпочесть?

Решая дилемму, как сделать теплые полы, в первую очередь необходимо определиться с технологией исполнения. На сегодняшний день существуют следующие категории теплых полов:

Наибольшей популярностью пользуются первые два вида ввиду своей экономичности и легкости в эксплуатации.

Водяной пол устанавливается преимущественно в частном секторе, а также в тех застройках, где отсутствует централизованное водоснабжение. Для дома, где отопительная система делается с нуля, такой метод обогрева — идеальный вариант. Таким образом можно существенно сэкономить на электроэнергии и исключить вредоносное влияние электромагнитных полей на организм. Кроме того, поверх теплых полов можно стелить любой декоративный материал, будь то линолеум или ламинат.

Рисунок 2. Схема монтажа теплого пола.

Сделать полы дома теплыми можно и с помощью нагревательной системы, выполненной в виде термоматов. Суть системы заключается в том, что на цементную стяжку укладываются металлические пластины, с помещенным внутрь кабелем. Роль нагревательного элемента здесь выполняет углеродный порошок, отвечающий еще и за безопасность конструкции. Нагревается лишь углеродный наполнитель, разогрева кабеля при этом не происходит.

Благодаря такой системе полы нагреваются крайне быстро, в течение 15 минут после включения. При необходимости температуру пола можно регулировать, сделать пол теплее или, наоборот, уменьшить подачу тепла. Расход электроэнергии в этом случае будет варьироваться в зависимости от потребленного питания. Прогревать такие полы можно не круглосуточно, а лишь несколько часов в сутки, ведь они отлично сохраняют тепло.

Классические теплые полы выполняются с помощью кабельной нагревательной системы, претерпевшей значительные изменения за последние несколько лет. Сегодня одножильные модели представляют собой нагревательные пластины, устанавливающиеся по всему периметру комнаты. Такие пластины выполняются из фольги, экранирующей тепло на проекцию пола. Выбирая этот вариант для дома, следует правильно рассчитать количество секций или пластин, в зависимости от выбранной модели обогрева. Они должны покрывать площадь всей комнаты, но быть установлены таким образом, чтобы в помещении не было чересчур жарко, а полы бы были теплые, но никак не горячие.

Укладка труб своими руками

После данных манипуляций пришло время сделать пол теплым, занявшись непосредственной укладкой труб. Схему монтажа следует предварительно расчертить, а уже потом реализовывать на практике.

Варианты раскладки труб теплого пола.

Один из самых востребованных вариантов для среднестатистического дома — укладывание нагревательных элементов в виде змейки. Такой принцип идеально подходит для небольших помещений, ведь больше всего нагреваться будет пространство в центре трубы. Диаметр выбираемой трубы при этом должен быть не более 20 мм.

Более трудоемкий способ сделать пол теплым — укладывание труб в виде спирали. Разница температур между подающими и возвратными трубами полностью компенсируется друг другом, поддерживая пол постоянно теплым. Шаг укладки от 20 до 25 см. После того как трубы полностью уложены, их подключают к теплоносителю и проверяют. Температура в нагревательной системе должна быть не менее 55°C — только в этом случае можно обеспечить рациональный обогрев помещения. В том случае, если теплые полы делаются сразу в нескольких помещениях, рекомендуется установить пульты управления в каждом из них и регулировать температуру нагревания по отдельности.

На следующем этапе трубопровод бетонируется на слой в 3-4 см и после застывания тщательно выравнивается. Здесь, в отличие от первоначальной стяжки, не допускаются даже мелкие неровности, ведь на этот слой будет укладываться линолеум или ламинат. После того как бетон застыл, его поверхность обрабатывается специальной затирочной машинкой для устранения даже самых мелких шероховатостей.

Теперь полы можно покрывать любым декоративным материалом, способным выдержать повышение температуры. Наиболее адаптированным под их воздействие считается ламинат, который в отличие от самого хорошего линолеума не потрескается и не затрется.

Инструкция по укладке пола

Схема модуля теплого пола.

Решаясь самостоятельно сделать теплый пол, первостепенное внимание стоит уделить именно цементной стяжке пола. Она не должна быть идеально ровной, однако и значительные перекосы следует исключить. Если же данный фактор проигнорирован, теплый пол будет распределять тепло неравномерно, имея в разных частях комнаты разную температуру. Популярной ныне сухой стяжкой нужно пренебречь, остановив выбор на цементном или комбинированном варианте, имеющим следующий вид (Рис. 1).

Сделать пол ровным вручную можно с помощью самого обыкновенного шпателя. Срок застывания такого пола от дня до двух. Для того чтобы получить от проделанной работы максимальный эффект, рекомендуется располагать стяжку на высоте минимум 1 м над уровнем земли. Таким образом, дополнительное тепло будет обеспечивать и воздушная прослойка, образовавшаяся между слоями.

За время высыхания стяжки можно разметить, где в доме будет расположен коллекторный шкаф. В данном шкафу будет осуществляться состыковка всех труб, обогревающих пол. Как правило, для него делается специальная ниша в стене, для того чтобы шкаф не слишком выступал наружу. Выбирать следует изделия, выполненные из стальных листов с полимерным покрытием. Такое сочетание предотвратит возникновение коррозии.

После того как стяжка высохла, на нее укладываются слои гидроизоляции и теплоизоляции. Данный этап считается одним из самых простых, не требующих каких-либо навыков. Выглядеть это будет следующим образом (Рис 2).

Какие материалы выбрать?

Решаясь установить систему теплый пол самостоятельно, рекомендуется отдать предпочтение нагревательному или кабельному варианту.

Для реализации данного проекта следует подготовить следующие материалы:

  1. Цемент, с помощью которого будет равняться пол.
  2. Гидроизоляционную пленку. Этот материал укладывается на цементную стяжку, для того чтобы исключить проникновение холода с нижних этажей. Без данной пленки теплые полы будут потреблять в разы больше электроэнергии, для того чтобы прогреть пространство с обеих сторон.
  3. Теплоизоляцию. Данный материал подбирается строго в соответствии с особенностями укладываемого пола и финансовыми возможностями хозяина дома. Зачастую роль теплоизоляции выполняет минеральная вата или пенобетон, практически не подверженные влиянию сырости и влаги.
  4. Гибкие трубы. Предпочтительнее будет выбирать модели с максимальным коэффициентом теплопроводности, даже если не планируется слишком раскалять полы. Эти трубы смогут прослужить значительно дольше, нежели те, что постоянно работают на предельном значении.
  5. Покрытие, которое закроет систему теплый пол.

Приобретая данный перечень, не следует пытаться сэкономить. Зачастую отопление, как и ремонт в самом доме, делается на длительный срок и переделывать его каждые несколько лет будет нерационально. Полы, выполненные даже с помощью самых дорогих материалов, окупятся в течение нескольких первых лет эксплуатации.

Как выбрать тёплый пол и правильно его смонтировать

Что такое тёплый пол

Как устроена система тёплого пола

Какими бывают тёплые полы

Какой тёплый пол выбрать

Стоит ли самостоятельно устанавливать тёплый пол

Как монтировать водяной тёплый пол

Как монтировать кабельный тёплый пол

Как монтировать термоматы

Как монтировать плёночный тёплый пол

Лайфхакер изучил популярную систему отопления и составил для вас исчерпывающее руководство с видео.

Что такое тёплый пол

Тёплый пол — это система отопления, в которой не нужны привычные радиаторы. Нагревательным элементом может быть электрический кабель или циркулирующая по трубам вода. Они располагаются по всей площади пола и равномерно прогревают помещение.

Слева нагрев воздуха конвекцией, справа — тепловым излучением / pol-exp.com

Нагрев происходит за счёт излучения, а не конвекции. Тепло распространяется снизу вверх, что дополнительно повышает эффективность обогрева. Жарче всего на уровне пола, холоднее — под потолком. Это позволяет уменьшить температуру в помещении на 2 °С, а у человека не изменится ощущение тепла. Даже такое незначительное понижение экономит энергоресурсы на 12%.

Как устроена система тёплого пола

В зависимости от используемой технологии устройство тёплых полов несколько отличается, но в целом все виды имеют схожую многослойную конструкцию. На перекрытие или основание помещается слой теплоизоляции, а на него устанавливаются нагревательные элементы. Далее при необходимости обустраивается цементная стяжка и уже поверх укладывается финишное напольное покрытие.

Устройство кабельного тёплого пола / my-kvartira.com

Управление нагревом в водяных тёплых полах осуществляется через смесительный узел. В электрических для этого используется терморегулятор, к которому подключается расположенный внутри пола датчик температуры.

Какими бывают тёплые полы

По типу нагревательного элемента тёплые полы делятся на водяные и электрические. Последние могут быть выполнены в виде кабеля, термоматов и плёнки.

1. Водяной тёплый пол

remontnik.org

В основе водяного тёплого пола лежит замкнутый контур труб с циркулирующим теплоносителем, который нагревается от котла и поступает в систему через смесительный узел. Из-за требований к регулировке протока и температуры теплоносителя этот вариант подходит исключительно для частных домов или квартир с индивидуальным отоплением.

Такие полы обычно устанавливают на начальном этапе строительства. Основание гидроизолируют и укрывают слоем утеплителя, а затем на него монтируют трубы, которые подключаются к коллекторному шкафу и заливаются бетоном. Далее поверх стяжки укладывают чистовое покрытие.

Плюсы:

  • Наименьшие расходы на эксплуатацию.
  • Наиболее равномерный прогрев по всей площади.
  • Нагрев теплоносителя возможен от разных источников.

Минусы:

  • Высокая стоимость оборудования по сравнению с электрическими тёплыми полами.
  • Конструктивная сложность и трудоёмкость монтажа.

2. Кабельный тёплый пол

best-electro.ru

Кабельная система обогрева во многом похожа на водяную. Отличие лишь в том, что вместо труб с теплоносителем в массиве пола прокладывается нагревательный кабель. Он запитывается от электрической сети и управляется с помощью терморегулятора, который считывает показания датчика температуры внутри конструкции.

Такой тип монтируют во время капитального ремонта, так как необходима бетонная стяжка. На перекрытие стелется теплоизоляция, поверх неё раскладывается кабель, затем заливается стяжка толщиной 3–5 см и монтируется декоративное покрытие.

Все электрические полы в отличие от водяных не имеют функции саморегуляции и могут повредиться от перегрева. Их нельзя прокладывать под шкафами-купе, кухнями и другой мебелью без ножек. Поэтому расположение элементов обстановки необходимо продумать заранее и не менять.

Исключение составляют так называемые умные системы, которые способны уменьшать мощность при повышении температуры нагревательного элемента. Однако они значительно дороже.

Плюсы:

  • Невысокая цена.
  • Возможность использования в квартире.
  • Подключение к электросети без дополнительного оборудования.

Минусы:

  • Относительная сложность и трудоёмкость монтажа.
  • Высокое потребление электроэнергии.
  • Нельзя прокладывать под мебелью без ножек.

3. Термоматы

termoradosti.com

По сути термоматы — это вариация кабельного тёплого пола. В качестве нагревательного элемента здесь используется тот же кабель, только гораздо меньшего сечения и предварительно закреплённый на полимерной сетке с крупными ячейками.

Часто такой тип выбирают при отделке пола керамическими материалами. За счёт толщины менее 3 мм термоматы легко помещаются между готовой стяжкой и плиткой, занимая пространство внутри слоя плиточного клея. В продаже есть термоматы с разным шагом укладки кабеля, рассчитанные на определённую мощность.

Плюсы:

  • Простота монтажа.
  • Быстрый прогрев.
  • Не влияет на толщину пола.

Минусы:

  • Высокое потребление энергии.
  • Нельзя прокладывать под мебелью без ножек.

4. Плёночный тёплый пол

trans-mix.ru

Плёнка — ещё одна разновидность электрического тёплого пола. Конструктивно представляет собой токопроводящий элемент, который заламинирован между двумя изолирующими слоями полимера.

Монтаж такой системы осуществляется на теплоотражающей подложке. Сверху укладывается тёплый пол, а затем защитная плёнка. Если планируется линолеум или ковролин, то монтируется промежуточный слой из фанеры. А ламинат можно укладывать сразу на плёнку.

Плюсы:

  • Простота монтажа.
  • Почти не влияет на толщину пола.
  • Энергоэффективнее, чем кабельный пол и термоматы.

Минусы:

  • Нельзя прокладывать под мебелью без ножек.
  • Не подходит для влажных помещений.
  • Легко повредить при монтаже.

Какой тёплый пол выбрать

Во многом выбор технологии тёплого пола зависит от планируемого финишного покрытия. Важно учитывать специфику помещения, наличие и материал чернового пола, а также возможность обустройства стяжки. Ну и нужно определиться с тем, хотите ли вы заменить систему отопления или только дополнить её.

  • Водяной тёплый пол — идеальный вариант для загородного дома даже в качестве основного отопления. Поможет экономить на счетах. Можно устанавливать во всех помещениях и использовать любое покрытие, но монтировать нужно на начальных этапах строительства или ремонта.
  • Кабельный тёплый пол — альтернатива водяному тёплому полу для квартир, хотя может устанавливаться и в частных домах. Использование в виде отопления возможно, но затратно. Подходит для любых помещений, требует заливки стяжки. Лучшее покрытие — плитка, в меньшей степени годится специальный ламинат и линолеум.
  • Термоматы — вариант для случаев, когда нельзя сделать стяжку. В остальном для них справедливо всё то же, что и для кабельного тёплого пола.
  • Плёночный тёплый пол — самый простой в реализации вид. Подходит для комфортного подогрева, но не отопления. Совместим с любыми видами покрытий с высокой теплопроводностью и малой толщиной: ламинат, линолеум, ковролин.

Стоит ли самостоятельно устанавливать тёплый пол

Монтаж системы имеет массу нюансов. Неправильная установка может привести к поломкам или сбоям в работе оборудования, а в случае с электрическими тёплыми полами ещё и к пожару. Перед тем как приступать к монтажу, ознакомьтесь с инструкцией и трезво оцените свои силы.

Как монтировать водяной тёплый пол

  1. Установите коллекторный шкаф и разместите в нём смесительный узел с насосом. Выбирайте место в центре дома, чтобы уменьшить длину подающих труб отдельных контуров тёплого пола.
  2. Подведите к шкафу магистральный трубопровод от котла. Если планируется установка управляющей автоматики, проложите также электрический кабель.
  3. Подготовьте черновую поверхность. Выровняйте все перепады более 5 мм, очистите от пыли и укройте основание полиэтиленовой плёнкой или другой гидроизоляцией.
  4. Установите демпферную ленту по периметру стен, чтобы отделить их от плиты пола и компенсировать тепловое расширение. Лента должна быть выше финишного покрытия и обрезается после его монтажа.
  5. Уложите на основание пенополистирол, а поверх него маты с бобышками или сетку для крепления труб. Разложите трубы с шагом согласно расчётам. Предпочтительно укладывать по схеме «улитка», чтобы трубы подачи и обратки находились рядом для равномерной теплоотдачи.
  6. Подключите концы труб каждого контура к распределительному коллектору. При необходимости установите сервоприводы для регулировки температуры с помощью комнатного термостата.
  7. Перекройте краны перед смесительным узлом и проверьте смонтированную систему на герметичность давлением 6 бар.
  8. Не стравливая давления, залейте бетонную стяжку толщиной не менее 3 см от верхнего края труб. Подождите 28 дней до полного затвердения.
  9. Уложите декоративное покрытие, совместимое с тёплыми полами.

Как монтировать кабельный тёплый пол

  1. Проверьте сопротивление кабеля мультиметром и убедитесь, что оно совпадает с паспортным значением.
  2. Составьте схему укладки, разметив расположение мебели без ножек и крупногабаритной техники, а также отступы от стен на 5–10 см. В эти места провод не укладывается! Посчитайте получившуюся площадь и убедитесь, что выбранный кабель рассчитан на неё.
  3. Установите монтажную коробку для терморегулятора и заведите в неё силовой провод. Сделайте штрабу для укладки термодатчика на расстоянии 50 см от стены.
  4. Подготовьте и очистите черновую поверхность. Если тёплый пол используется для отопления, уложите на основание плиты пенополистирол. Если только для подогрева — теплоизолирующую плёнку. Проклейте по периметру стен демпферную ленту.
  5. Прикрепите сетку или монтажную ленту для крепления кабеля и разложите его змейкой. Одножильный провод заводится в монтажную коробку двумя концами, двухжильный — одним.
  6. Вставьте в гофру термодатчик, наденьте на неё заглушку и проложите в подготовленную штрабу.
  7. Установите терморегулятор и подключите к нему питание и греющий кабель согласно схеме в инструкции. Включите систему на пару минут и убедитесь, что она нагревается.
  8. Отключите питание и залейте цементно-песчаным раствором стяжку толщиной 3–5 см. Дождитесь полного затвердения бетона в течение 28 дней.
  9. Смонтируйте финишное покрытие, совместимое с тёплыми полами.

Как монтировать термоматы

  1. Нарисуйте схему укладки, исключив пространство, где находится мебель и крупногабаритная техника, плотно прилегающая к полу. Предусмотрите отступы от стен на 5–10 см. В зависимости от получившейся площади выберите термомат подходящей мощности.
  2. Смонтируйте коробку для терморегулятора и подведите к ней силовой кабель. Вырежьте штрабу для провода термодатчика.
  3. Очистите поверхность пола и загрунтуйте поверхность. Сделайте разметку обогреваемой площади для укладки матов. Отступите от стен и стационарной мебели на 5–10 см.
  4. Начиная от стены с терморегулятором, разложите нагревательные маты кабелем вниз, а сеткой вверх. Для подгонки под форму помещения сетку можно разрезать. Нарушать целостность кабеля и делать перехлёст матов нельзя!
  5. Вставьте в гофру термодатчик, наденьте на неё заглушку и проложите в подготовленную штрабу на расстоянии 50 см от стены.
  6. Проверьте сопротивление кабеля и сравните с паспортным. Установите терморегулятор, подключите к нему питание и провода мата в соответствии с прилагаемой к устройству схемой.
  7. Сделайте пробный кратковременный запуск тёплого пола и проверьте, нагревается ли система.
  8. Нарисуйте готовую схему укладки матов и подпишите все элементы. Это понадобится для гарантии и обслуживания.
  9. Уложите плитку. Наносите с помощью зубчатого шпателя клей на сетку матов. Слой толщиной 8–10 мм должен полностью покрывать поверхность без воздушных полостей. Будьте осторожны, чтобы не повредить нагревательный кабель.
  10. Включать тёплый пол можно только после полного высыхания клея.

Как монтировать плёночный тёплый пол

  1. Продумайте схему укладки и составьте чертёж, отметив расположение мебели и крупной бытовой техники без ножек. Предусмотрите отступы от стен на 5–10 см. В это пространство материал не укладывается. Посчитайте необходимое количество плёнки и её мощность в зависимости от получившейся площади.
  2. Закрепите монтажную коробку под терморегулятор и подведите к ней кабель питания. Сделайте штрабу для провода термодатчика.
  3. Подготовьте основание: выровняйте все перепады более 3 мм на 1 м, очистите и загрунтуйте поверхность. Уложите поверх теплоотражающую подложку с ламинированным основанием и закрепите двусторонним скотчем. Использовать фольгированные материалы нельзя!
  4. Разделите нагревательную плёнку на полосы нужной длины, ориентируясь на обозначенные линии отреза. Сделайте отступы 5–10 см от стен и стационарной мебели. Плёнку нельзя укладывать внахлёст! Располагайте её встык или оставляйте между полосами по 1–2 см в зависимости от рекомендаций производителя.
  5. Смонтируйте контакты: один конец вставьте между слоями плёнки, а второй — поверх медной шины, сожмите их пассатижами. Подключите к клеммам провода и аккуратно, но надёжно обожмите их. Соедините все отрезки плёнки между собой согласно схеме в инструкции. Изолируйте контакты и концы медной шины с помощью битумного скотча из комплекта.
  6. Установите терморегулятор, подключите силовые кабели и провода от плёнки. Приклейте скотчем температурный датчик на нижней части термоплёнки, к нагревательной полосе. Проложите провод от датчика в слое теплоотражающей подложки и подключите к терморегулятору.
  7. На 2–3 минуты запустите систему и убедитесь, что все участки плёнки нагреваются.
  8. Уложите финишное покрытие. Под ламинат необходимо постелить полиэтилен. Для линолеума или ковролина поверх плёнки нужно разместить защитный слой из фанеры или ДВП. При монтаже будьте предельно осторожны, чтобы не повредить плёнку крепёжными элементами.

Как правильно уложить теплый водяной пол

Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

  • целесообразность инженерного решения и сравнение с аналогами;
  • правильный выбор составляющих и безупречный монтаж;
  • проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

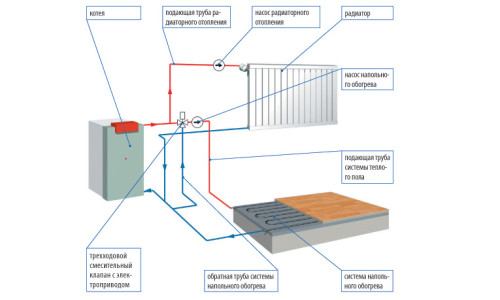

Типовая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

  • Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
  • Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
  • Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
  • Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

  • Высота, ширина и длина помещения.
  • Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
  • Аналогичные характеристики и состав пола, потолка.
  • Технические параметры оконных и дверных проемов.
  • Наружная и внутренняя температура.
  • Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

Инструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Расстояние между трубами теплого пола изменяют при необходимости

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе. На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в ммМинимальная длина одного контура, в мМаксимальная длина одного контура, в м
166080
1880100
20100120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

  • Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
  • Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
  • Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
  • Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
  • Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей. Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

Коллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

  • Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
  • Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
  • Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

  • Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
  • Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
  • На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
  • Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
  • Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
  • Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

  • Технология укладки теплого пола на основу из полимерных плит с выступами.
  • Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
  • Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.

Читайте также:  Изготовление складного стульчика своими руками
Ссылка на основную публикацию
