Устройство трапа в душевой комнате

Душевой трап – ответственный элемент при обустройстве

С таким понятием нужно будет ознакомиться, в случае если душевая кабинка в доме планируется без поддона. Сток воды при таких условиях будет организовываться конкретно через пол, значительно чаще для этого употребляется душевой трап под плитку.

К счастью, устройство это недорогое, а все работы по установке возможно выполнить без помощи экспертов.

Что такое трап, его отличие от канала

Трап для организации стока воды в канализационную систему пригодится лишь в том случае, если в душе не будет поддона. В другом случае отдельный трап для душевого поддона не нужен. Время от времени от поддонов отказываются из эстетических мыслей, очень эффектно смотрится душевая кабинка с душем, вмонтированным в потолок.

Обратите внимание! Время от времени устройство душа без поддона – вынужденная необходимость. К примеру, в случае, в то время, когда в доме живут люди преклонного возраста, им возможно не легко переступать через большой край поддона.

При таких условиях сток возможно организовать 2 методами:

  • посредством трапа – снаружи это устройство выглядит как 4-угольная либо круглая решетка в полу, в которую направляется вода с пола;

Душевые каналы и трапы кроме чисто внешних отличий владеют еще и рядом изюминок при установке и эксплуатации:

  • канал возможно порекомендовать применять при необходимости отвода громадного количества воды. К примеру, в публичном душе;
  • трапик в большинстве случаев размещается по центру кабинки, исходя из этого пара усложняется технология исполнения работ. Дело в том, что необходимо будет обеспечить уклон пола по направлению к точке слива с 4 сторон, в случае с каналом достаточно 2-стороннего уклона;

Обратите внимание! Кроме усложнения исполнения работ, страдает и внешний вид пола. Так как плитку при облицовке нужно будет резать по диагонали. Так что подойдет лишь вариант плитки с абстрактной мозаикой, а вот выложить прекрасное изображение не удастся, да и на фоне однотонной плитки будут резко выделяться швы.

Учитывая отличие в стоимости, клиенты чаще останавливают свой выбор именно на трапах для душа, а не на каналах. Тем более, что дома нет потребности в необходимости отвода громадного количества стоков.

Классификация душевых трапов

Не обращая внимания на то, что все подряд модели решают одну и ту же несложную задачу, в конструкции аналогичных устройств имеется много отличий. Чтобы не прогадать при выборе, не лишним будет ознакомиться с классификацией трапов. Трапы для душевых комнат возможно классифицировать по нескольким параметрам, перечислим основные из них.

По типу материала выделить возможно:

  • чугунные модели – в быту не употребляются из-за большой стоимости и громадного веса. Отметить возможно поразительную долговечность и сопротивляемость механическим действиям – хороший выбор для тяжелых режимов эксплуатации на промпроизводстве;
  • трапы из нержавейки – подобные модели смогут использоваться как в административных, так и в жилых зданиях. Отличаются легкостью очистки, что высоко ценится в случаях, в то время, когда предъявляются повышенные санитарные требования к помещению;

  • значительно чаще в простых квартирах устанавливаются пластиковые трапы для душевых кабин. Они долговечны, достаточно прочны и стоят мало. Наряду с этим сама декоративная решетка значительно чаще железная, что многих сбивает с толку.

Кроме этого возможно классифицировать их и по форме.

Имеется ввиду форма лишь верхней части и декоративной решетки, видятся:

  • квадратные модели;
  • прямоугольные;
  • круглые.

Еще одной ответственной конструктивной изюминкой есть направление стока, выделить возможно:

  • горизонтальные трапы – в этом случае вода по окончании попадания в него по трубам, запрятанным в стяжке подается в канализационный стояк;
  • вертикальные – отличаются гораздо большей производительностью, но установить возможно не в любой квартире.

Кроме этого отличаются и размеры этого элемента. Самыми популярными размерами можно считать диапазон от 70х70 до 180х180 мм, что касается высоты, то она может изменяться в диапазоне 75 – 180 мм.

Обратите внимание! Необходимо учитывать, что пропускная свойство сверхплоских трапов приблизительно 2 раза меньше, чем у простых.

И последнее, что необходимо отметить – тип сифона (это принципиально важно для предотвращения канализационных запахов в душе).

  • модели с гидрозатвором;

Учитывая, что заменить трап по окончании установки будет пара проблематично, к выбору необходимо доходить ответственно. Учесть необходимо не только внешний вид и форму, но и пропускную свойство устройства. Лишь затем возможно переходить конкретно практической части.

Как выбрать подходящий трап для душа

В то время, когда подбираются душевые трапы и сливы для душевых, главным критерием выступает его пропускная свойство. В случае если сток будет быть больше ее, то вода будет застаиваться на полу, а приятного в этом мало.

Конкретно возможно дать совет не гнаться за дешевизной, учитывая, что трап в душе прослужит несколько год, на нем лучше не экономить. Нельзя сказать, что недорогие модели очень сильно уж нехорошие, но масса небольших недостатков присутствует. К примеру, может быстро пересыхать гидрозатвор (либо его может срывать), на пропускную свойство не воздействует, но ощущения при посещении душа будут далеки от приятных.

Обратите внимание! Само собой разумеется, очень многое подбирать трап необходимо индивидуально в каждом случае, но в среднем пропускной свойстве около 0,7 л/сек хватает.

В отдельных случаях уместной возможно установка 2 трапов. К такому варианту прибегают, к примеру, в случае если употребляются сверхплоские модели с низкой пропускной свойством.

Устройство душевого трапа

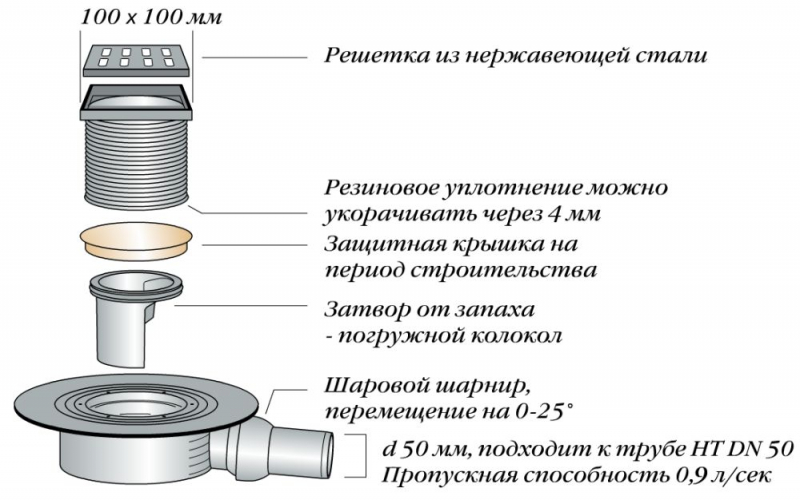

Не обращая внимания на обилие моделей различных производителей, устройство трапов не резко отличается, основные элементы остаются фактически неизменными.

Выделить возможно такие части конструкции как:

  • решетка – по окончании исполнения всех работ лишь эта часть и будет видна, остальные коммуникации будут запрятаны в стяжке. Кроме декоративной функции решетка еще и выступает в роли барьера, задерживая большой мусор;
  • ниже может размешаться стакан из перфорированного металла (в справочной документации может называться waste basket). На этом этапе идет более тщательная фильтрация сточных вод;

  • резиновые уплотнитель возможно обрезать через 4 мм, за счет этого при установке имеется возможность регулировать высоту установки трапа;
  • потом находится затвор, предотвращающий проникновение запахов в помещение;
  • ну и основное – корпус трапа с отводом.

Обратите внимание! В то время, когда выполняется установка душевого трапа, время от времени появляется необходимость поворота выпускного патрубка. Для этого частенько на нем устраивается шарнирное соединение, которое разрешает поворачивать его на угол до 25-30?.

Управление по установке

Грубо говоря целый процесс сводится к тому, дабы при устройстве стяжки в душевой установить сам трап и создать необходимый уклон чтобы вода без неприятностей стекала к сливному отверстию.

Эта цель достигается в 2 этапа:

  • вначале устраивается основной слой стяжки (пока что без уклона), на этом же этапе устанавливается корпус трапа;
  • после этого заливается второй слой раствора и тут уже создается необходимый уклон, затем укладывается плитка и работы можно считать завершенными.

Начало работы

Целый процесс установки возможно без неприятностей выполнить своими руками, рекомендуется лишь придерживаться предложенного порядка действий:

  • вначале идет примерка приобретённого трапика. В цементном основании к этому времени уже должны быть проложены трубы. Корпус в необходимое место и подбирается труба для его соединения с канализацией;

Обратите внимание! В большинстве случаев трапы находятся неподалеку от канализационного стояка, исходя из этого и необходимости в вентиляции нет. Но в случае если так оказалось, что расстояние от него до стояка превышает 3,0 м, то возможно предусмотреть и вентиляционную трубу, она кроме этого будет замаскирована в стяжке и присоединяется к корпусу трапа с обратной стороны от выпуска стоков.

  • потом возможно пойти двумя дорогами – сходу перейти к укладке цементно-песчаной смеси на основание (предварительно зафиксировав сам трап) либо сперва заняться теплоизоляцией. Возможно на пол толстые пенопластовые страницы, наряду с этим принципиально важно, дабы между плоскостью тарелки и уложенными пенопластовыми страницами было расстояние хотя бы 2-3 см, в противном случае стяжка будет через чур узкой;

Обратите внимание! На следующем этапе устройство трапа в полу душевой потребует выравнивание слоя раствора, а для этого необходимы маяки для правила. Так как размеры душевой кабинки малы, то возможно вместо привычных маяков по периметру комнаты приклеить к стенке полосу из пенопласта, ее поверхность обязана находиться в одной плоскости с тарелкой сифона.

  • в укладке смеси нет ничего необыкновенного – просто бережно разравниваем ее и выглаживаем поверхность правилом. Для страховки отверстие трапа возможно закрыть защитной крышкой (может идти в наборе) либо скотчем, в случае если раствор попадет в него, удалить его будет сложно и смогут быть неприятности со стоком, ровность проверяется уровнем;

  • по окончании того, как уложенный раствор затвердел, возможно переходить к следующему этапу. Вначале необходимо заняться конкретно трапом – употребляется маленькой кусок наплавляемого рубероида (для гидроизоляции), он должен по размерам мало перекрывать тарелку, в нем необходимо выполнить отверстие и уложить на место;
  • после этого инструкция требует установки железного кольца поверх сифона, оно фиксируется винтами и надежно прижимает уложенный ранее лист рубероида;

  • потом необходимо устроить гидроизоляционный слой по всей площади стяжки. Употребляется тот же рубероид, он просто наплавляется на основание (отверстие в нем должно быть проделано диаметром больше, чем железное кольцо).

Обратите внимание! По углам дополнительно наплавляются полосы рубероида с нахлестом на стену.

  • потом направляться установка в отверстие верхней части конструкции с декоративной решеткой сверху (предварительно трап для душевой кабины под плитку регулируется по высоте). Отверстие заклеивается скотчем;
  • перед укладкой раствора необходимо установить направляющие, каковые зададут уклон поверхности пола, возможно применять деревянные узкие рейки либо пенопласт. Пригодится как минимум 4 таких направляющих;

  • укладывается и разравнивается раствор;
  • по окончании подсыхания по углам наносится гидроизоляционная мастика и выполняется укладка плитки.

По предложенной инструкции смогут быть установлены фактически каждые душевые лотки и трапы. Изменяться смогут отдельные детали (к примеру, наличие или отсутствие теплоизоляционного слоя), но в целом последовательность действий остается той же.

В завершение

Без установки трапа в душе не обойтись в том случае, если не планируется установка поддона. Наряду с этим работы по установке не отличаются особенной сложностью, достаточно трап к канализации и залить стяжку в 2 этапа. Предложенный материал освещает вопрос установки весьма детально.

На видео в данной статье схематически продемонстрирован процесс установки трапа для душа.

Душевые трапы

Содержание:

В современных домах все чаще используются душевые кабины без поддонов. При этом сток воды организуется через специальные трапы, вмонтированные в конструкцию пола.

Душевые трапы удобны, надежны и функциональны. Их использование существенно экономит пространство душевой комнаты. Для защиты от брызг, вместо громоздких кабин, используются стеклянные перегородки или стильные экраны.

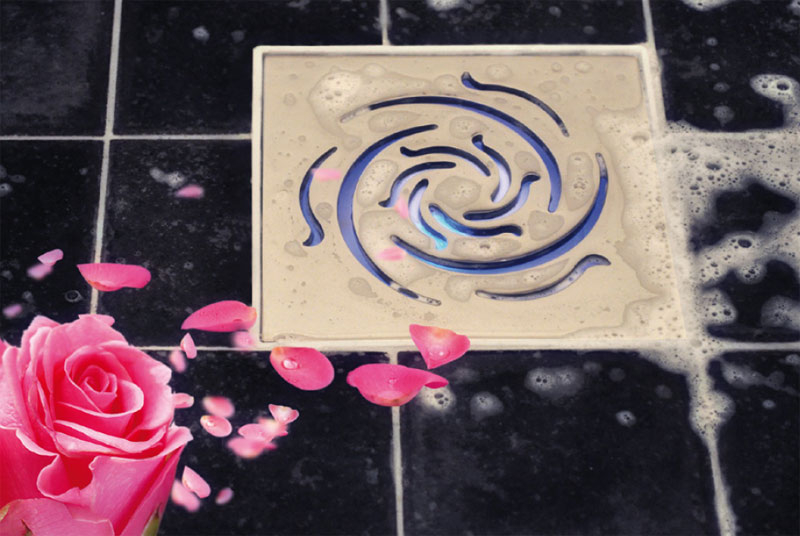

Рис.1. Душевой трап в интерьере ванной комнаты.

Назначение душевых трапов

Трапы предназначены для отвода отработанной воды из душевой кабины. Кроме того, устройство должно обеспечивать фильтрацию от мусора и предотвращать поступление неприятных запахов в помещения. Душевые трапы легко разбираются и могут служить для прочистки канализационной системы.

Нередко устройство душа без поддона является вынужденной необходимостью. При проживании в квартире людей преклонного возраста или инвалидов, им трудно переступать через высокие бортики душевого поддона.

  • не загромождают пространство;
  • смотрятся современно и стильно;
  • можно использовать при любых габаритах душевой комнаты;
  • позволяет отказаться от дорогостоящих кабин;
  • эффективно отводят сточные воды.

Душевые трапы легки в уходе и эксплуатации. Легко разбираются для мытья и удаления засоров.

Устройство трапа

Состоят из следующих элементов:

  • стального, пластмассового или чугунного корпуса;
  • съемной декоративной решетки, устанавливаемой на корпус трапа и опираемой на его поверхность на одном уровне с бортиками;
  • водоприемной воронки, включающей гидроизолирующие элементы и прижимные фланцы;
  • сифона для осадки мелких частиц, состоящего из гидравлического, сухого или механического затвора, служащего для препятствующий попаданию в помещение канализационных запахов.
  • одного или двух отводящих патрубков, через которые стоки уходят в канализацию. Два вывода необходимо устанавливать, если за душевой кабиной будет устанавливаться другие сантехнические приборы.

Аппарат присоединяется к канализационной трубе при помощи муфты.

Дополнительно трапы комплектуются прижимающими и уплотняющими элементами.

Устройство, присоединенное к канализационной системе должно обеспечивать полную герметичность.

Виды трапов

Их можно классифицировать по многим параметрам: материалу изготовления, типам водоприемного устройства, высоте, форме, месту установки.

По материалам

Наиболее популярным и доступным материалом для изготовления трапов является нержавеющая сталь. Такие решетки отличаются надежностью, долговечностью и практичностью. Легко моются и богато выглядят. Выпускаются в матовом и глянцевом исполнении. Применяются в помещениях с повышенными санитарными требованиями: больницах и детских учреждениях, санаториях и отелях.

Кроме того, трапы для душа изготавливаются из других материалов:

  1. Чугуна. Такие решетки обычно используются на промышленных предприятиях, в бассейнах и общественных банях. Чугунные трапы обладают высокой пропускной способностью, прочностью и долговечностью. Не пользуются особой популярностью, из-за сложного монтажа и большого веса.
  2. Пластика. Дешевые и легкие устройства. Подходят для установки в загородных домах, дачах и квартирах. Отличаются легким весом, доступной стоимостью простотой монтажа и обслуживания.
  3. Декоративные решетки могут изготавливаться из нержавеющей стали, пластика, закаленного стекла, хромированной стали или латуни.

Рис.2. Трап HL605 с решеткой из чугуна.

По высоте

Высота может составлять от 80 до 180 мм.

Минимальная высота подойдет для небольших квартир или дач.

Читайте также:  Укладка натурального камня на стену

От высоты трапа зависит пропускная способность системы:

  • высокие устройства позволяют пропускать 1,5-2 литра воды в секунду;
  • низкие сифоны пропускают около 0,5 литров в секунду.

При этом нужно учитывать, что на высоту трапа придется поднимать стяжку.

Не стоит экономить на душевых трапах. При установке устройств с недостаточной пропускной способностью вода не будет успевать уходить при принятии душа. Кроме того, повышается вероятность частых засоров.

По форме

Верхняя часть декоративной решетки может быть:

Душевые трапы могут быть щелевыми или линейными, в виде длинного лотка. Такие водоприемники обычно монтируются вдоль стенки душевой. Обладая повышенной водопропускной способностью, подходят для установки в ванных с «тропическим» душем. Уклон пола формируется в одном направлении, к лотку. Линейные могут регулироваться по длине.

По месту установки

Горизонтальные трапы подходят для установки в квартирах многоэтажных домов. Это обусловлено устройством внутридомовой канализации, которая присоединяется к выходному патрубку. Трапы с горизонтально расположенными патрубками имеют меньшую высоту, по сравнению с вертикальными и требуют минимального поднятия пола.

Вертикальные устройства подходят для частных домов, где канализационная труба подводится снизу.

Водосточные трапы могут устанавливаться:

В центреСамое популярное размещение, когда уклон к сливной решетке выполняется с четырех сторон
Вдоль сеныЧаще применяются при устройстве щелевых или линейных трапов. Уклон выполняется в сторону слива
В углуБольше подходит при установке треугольных трапов

Высота пола зависит от габаритов трапа и его расположения. Уклон пола устраивается по направлению к сливному трапу.

Требования к установке

Для правильной и бесперебойной работы душевых трапов необходимо учитывать их пропускную способность, особенность конструкции, соблюдать технологию монтажа.

Основные условия, которыми стоит руководствоваться при монтаже:

  • при устройстве вертикального слива сечение выходного патрубка должно соответствовать диаметру канализационной трубы, составляющему 110 мм. При горизонтальном подключении сечение втулки может быть от 50 мм;
  • решетка трапа должна быть на 1-2 мм ниже чистового покрытия пола;
  • все швы, примыкания, стыки и присоединения труб тщательно герметизируются и гидроизолируются;
  • при выполнении каждого этапа работ необходимо строго контролировать уклоны.

Место установки душевого трапа определяется в зависимости от расположения канализационных стояков в помещении и пропускной способности слива.

Технология монтажа

При устройстве трапов можно обойтись собственными силами, выполняя работы в порядке, определенном инструкцией для выбранного изделия.

Рис.4. Устройство душевого трапа.

Материалы и инструменты

До начала работ нужно выбрать подходящий трап и приобрести следующие материалы:

  • сухие смеси для устройства стяжки;
  • гидроизоляционные материалы;
  • плитку для пола;
  • клей, затирку для швов;
  • силиконовый герметик.

Для снижения нагрузок на перекрытия, при устройстве уклона можно использовать керамзит или керамзитобетон, жесткие плиты из вспененного полистирола.

Необходимо запастись следующими инструментами:

  • перфоратором или ударной дрелью;
  • строительным уровнем и рулеткой;
  • угольником, линейкой и маркером;
  • плиткорезом, шпателем;
  • отверткой и набором ключей.

Подготовительные работы

Монтаж душевых трапов начинается с подготовительных работ.

В старых домах снимается старое покрытие до основания. Делается ревизия существующей канализационной трубы и стояка. При необходимости, выполняется замена поврежденных участков. Убирается строительный мусор.

Монтажные работы

Устройство душевых трапов выполняется последовательно, в строгом соответствии с рекомендациями производителей:

  1. Собирается конструкция трапа, при этом все поверхности, которые будет видно после завершения монтажа, рекомендуется заклеить строительным скотчем.
  2. Устанавливаются крепежи. Высота ножек регулируется в нужном положении. При этом необходимо учитывать, что решетка трапа должна располагаться ниже уровня чистового пола на один-два миллиметра.
  3. Отводная труба душевого трапа прокладывается до канализационного слива или стояка с уклоном не менее двух сантиметров на один метр трубы. Допускается соединение душевой отводной трубы со сливом от стиральной машины и кухонной канализацией.
  4. Трап фиксируется в нужном положении при помощи раствора.
  5. После полного высыхания раствора выполняется конструкция пола. Высота полов определяется исходя из пропускной способности сливной системы.
  6. Уклон создается при помощи пенополистирола, плотностью не менее 35 кг/м3, керамзитобетона или направляющих из перфорированных металлических профилей.
  7. Стяжка выполняется с учетом толщины плитки и клея.
  8. При желании, поверх стяжки устраивается система теплого пола.

Рис.5. Устройство уклона по направляющим.

Гидроизоляционные работы

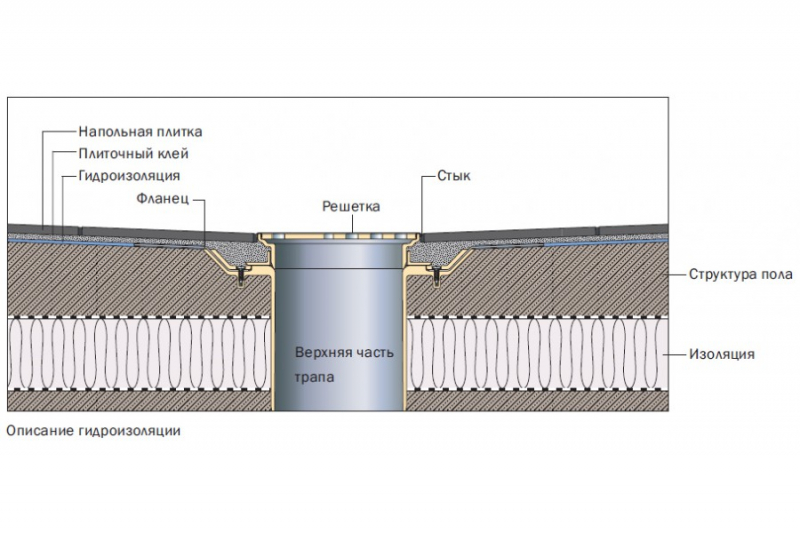

Важным этапом монтажа душевых трапов является поэтапная гидроизоляция системы слива.

В первую очередь выполняется обмазочная изоляция по стяжке, покрывающая область по периметру трапа на 50-80см.

Далее вокруг приемной горловины слива проклеивается герметизирующая лента.

Следующим этапом выполняется сплошная гидроизоляция душевой, с подъемом на стены на 10-15 сантиметров.

Гидроизоляция может выполняться по различным технологиям:

  • наплавляемая гидроизоляция из рулонных материалов;
  • обмазочная гидроизоляция битумной мастикой;
  • наклеивание мембраны с минерализованной наружной поверхностью для лучшего сцепления с плиточным клеем;

Отделочные работы

Чистовой пол в душевой выполняется из влагостойкой керамической плитки или керамического гранита для пола с противоскользящим покрытием.

Плитка укладывается на влагостойкий клей, начиная от трапа к стенам. При этом сначала плитка кладется на пол, а затем на стены.

Межплиточные швы заполняются водостойкой затиркой. Примыкания покрытия пола к трапу герметизируется силиконовым герметиком.

Верх чистого пола должен быть выше решетки трапа на 1-2 миллиметра.

После завершения отделочных работ устанавливается сифон и декоративная решетка.

Четко следуя инструкциям производителей, вы получите надежную, безупречно функционирующую систему.

Конструкции затвора

Для предотвращения попадания канализационных запахов в помещение в конструкции душевых трапов предусмотрены затворы.

Вид затвора выбирается в зависимости от места установки и частоты использования душевой кабины.

наименее эффективный способ защиты от запахов. Трапы с сухим затвором подойдут для установки в душевых помещениях с теплым полом, не отапливаемых помещениях с сезонным использованием: дачах, летних лагерях или загородных домах с периодическим проживанием. Блокируют запах различными способами:

  • с помощью мембраны, сжимающейся при попадании воды;
  • при помощи поплавка, опускающегося под действием воды и поднимающемся пре ее уходе;
  • под действием маятникового устройства, перекрывающим заслонку при давлении на пластину.
Вид затвораОписание
Гидравлический затворнаиболее распространенная конструкция, в которой канализационные стоки перекрываются водяной пробкой. Могут применяться только в отапливаемых помещениях, без использования системы теплого пола. В помещениях с теплыми полами вода в гидрозатворе быстро испаряется, водяная пробка исчезает. При этом блокирующие функции прекращаются, запах из канализации беспрепятственно попадает в помещение.
Механический затворпредназначен для душевых сезонного использования, неотапливаемых зданий, гаражей и технических помещений. Сток при этом перекрывается поворотным рычажком, который закрывают при длительном неиспользовании душа.
Универсальный затвороснащается обратным клапаном, врезанным в сливную трубу. Такое устройство перекрывает доступ воды и запахов из канализации в аварийной ситуации.
Сухой затвор

Рис.6. Сифон с сухим затвором легко вынимается для очистки.

Наиболее эффективной защитой обладают модели, совмещающие гидравлический и сухой затвор.

Критерии выбора

Производители предлагают широкую линейку трапов, при выборе которых стоит учитывать все тонкости монтажа и эксплуатации.

Покупать трапы нужно с учетом следующих параметров:

  1. Горизонтального или вертикального ввода в канализацию:для квартир лучше выбирать универсальные трапы с горизонтальным патрубком; для частных домов и помещений с низко расположенной канализационной трубой подойдут вертикальные трапы.
  2. Пропускной способности, которая зависит от диаметра входного патрубка: в квартиры и частные дома устанавливаются агрегаты с пропускной способностью от 0,4 до 1 литра в секунду; для общественных помещений лучше выбирать выходной патрубок, пропускающий до двух литров в секунду.
  3. Внешний вид должен сочетаться с цветом и размером облицовочной плитки, отделкой и стилем помещения.
  4. Если вы планируете устанавливать трап в полу без поддона или в поддоне имеются слишком низкие бортики, стоит приобретать устройства с обратным клапаном, который предотвратит обратный вброс канализационных стоков в помещение.
  5. Лучше приобретать трап с регулируемой высотой горловины, для обеспечения точности его стыковки с облицовочной плиткой.
  6. Конструкция должна легко разбираться, не иметь царапин и сколов, герметично прилегать к напольному покрытию.

Декоративная решетка должна гармонично сочетаться с финишной отделкой и дизайном душевой комнаты.

К выбору трапа нужно подходить ответственно, так как смонтированное устройство заменить невозможно без демонтажа конструкции пола.

Объясняет юрист: Проблема душевого трапа и запрета на него

Чем рискуют те, кто игнорирует СНИП 2.04.01-85

Душ строительного исполнения — то есть такой, какой возводится в квартире по индивидуальному проекту, а не покупается в виде готовой кабины — проблемная перепланировка. По одним проектам ее можно согласовать, с другими гарантированы проблемы. По просьбе Houzz юрист, специализирующийся на согласованиях, объясняет: что критически важно учесть тем, кто собирается у станавливать трапы в квартире.

О каких трапах речь? Трапом называют дренажное отверстие со скрытым сифоном, через который организован сток воды из душевой кабины в канализацию. Применяется в душах строительного исполнения.

Зачем делают строительные кабины?
1. Обычно их используют для визуального облегчения образа душевой кабины. Вариант с готовой кабинкой фабричной сборки выглядит куда более громоздко. Кабина с микроскопическим или вовсе несуществующим поддоном — это сегодня едва ли не главный признак дизайнерского ремонта (в противовес любительскому ремонту с кабинкой из строймаркета).

2. Дизайнеры, в свою очередь, предлагают строительные поддоны не просто так. С их помощью решаются конкретные интерьерные задачи вроде организации дополнительной душевой в гостевом санузле (присмотритесь к фото: унитаз находится «внутри кабинки»). В Японии — это едва ли не самый типичный вариант планировки душевой. А в Америке аналогичным способом ставят в одном строительном поддоне и ванну, и душ: полежал в пене, вышел — и тут же обмылся под душем.

ОБ ЭТОМ…
На Houzz пару лет назад публиковалась статья, где дизайнеры объясняли задачи строительных кабин и то, как они решают проблему запрещенного трапа в душевой

3. Слив в пол помогает организовать безбарьерную душевую. Например, чтобы человек в коляске мог пользоваться ванной комнатой самостоятельно. Это удобно и если в доме живет ограниченный в подвижности пожилой человек, которого нужно закатить в душевую прямо на кресле.

А давно запретили трапы?
З апрет на трапы в многоквартирном доме действует почти 7 лет, с 2012-го года. Тогда в разделе «Внутренний водопровод и канализация зданий» СНиП 2.04.01-85 появилась фраза: «В ванных и душевых комнатах жилых зданий трапы не устанавливаются». С юридической точки зрения, это можно трактовать двояко: и как «застройщик не обязан это делать» и как «это категорически нельзя делать вообще».

Хорошо, а вторая причина?
Речь про недопустимое повышение нагрузки на плиту перекрытия. Коммуникации, как правило, заливаются в стяжку. Поскольку трубы, отводящие воду, будут спрятаны под полом, его уровень поднимется на 10 см минимум. Встречаются проекты и с повышением до 25 см. Конечно, сплошным бетоном этот объем никто не заливает. Но даже с учетом керамзита, стяжка потянет примерно на 200 кг/1 кв.м. Только каменные «готовые» поддоны весят столько же — не сравнить со стальными или акриловыми.

Так разве это нагрузка?
Смешно даже: 200 кг — это всего лишь ванна, наполненная до краев водой. Вы правы, нагрузку не назовешь критической. И уж конечно, «продавить» плиту, заливая трап бетоном, сложно. Но с Жилинспекцией спорить бесполезно . Тем более что есть совершенно легальные — согласуемые — альтернативы (о них далее).

С огласование душа-трапа — это обязательно?
В России да. Душ строительного исполнения со сливом в пол — это перепланировка, которую по закону нужно обязательно согласовывать. Если этого не сделать, то в будущем вы не сможете продать квартиру — для заключения сделки в Росреестре требуется технический паспорт. Его выдают в БТИ. Когда инспектор приедет к вам в квартиру для составления плана, он увидит переделки, выпишет вам штраф и обяжет все возвращать в первоначальное состояние. Не хочу запугивать, но в случае отказа — квартиру могут изъять по суду и продать с торгов (прецеденты были).

О незаконной перепланировке могут узнать, даже если вы не собираетесь переезжать. Придет сантехник из управляющей компании или старшая по дому заглянет подписать документы. В конце концов у соседей действительно начнет капать с потолка. Пусть бы и по другой причине (вроде забитой вентиляции или наклона плиты и залива от других соседей). Но когда в ходе рейда по квартирам обнаружат строительный поддон — виноватый «найдется» автоматически.

Факт: Сотрудники МЖИ выезжают на проверку по заявлению от любого из жителей или по заявлению от Управляющей компании.

А я уже купил квартиру со сливом в пол — что делать?
Бывает, что люди по незнанию покупают квартиры с несогласованной перепланировкой. Это возможно, если сделка оформлялась не по ипотеке (то есть не было дополнительного контроля от банка). Или предыдущий технический план квартиры на момент продажи был не старше 5 лет.

Если в квартире, которую вы купили, уже сделан душевой трап, выясните, был ли он согласован. Для этого достаточно обратиться в БТИ за техническим паспортом, составленным на последнюю дату инвентаризации. Если вы получаете на руки технический паспорт в черных линиях, соответствующий фактической планировке — значит, все в порядке. Если же техпаспорт составлен в красных линиях, то перепланировка не была согласована. Теперь вам придется решать эту проблему: платить штраф и переделывать душевую.

Устройство трапа в душевой комнате

Дизайн ванных комнат видоизменяется с каждым годом. Появляется все больше технических новинок, которые требуют своеобразного подхода к их реализации. К примеру, большую популярность приобретает душ без поддона и каких-либо ограничителей. Такой вариант занимает гораздо меньшую площадь, по сравнению с полноценной душевой кабинкой. Такой душ представляет собой закрепленную не стене душевую лейку, которая отгораживается складными шторками. Однако, кроме плюсов, такое решение имеет и существенный минус, который заключается в сложности отвода стоков в канализацию.

Читайте также:  Отопление посредством печи двухэтажного коттеджа

Душевые трапы осуществляют слив воды в канализацию, фильтруют стоки от крупного мусора, препятствуют проникновению неприятных запахов в ванную комнату.

Устройство стока непосредственно в полу душа — гораздо более сложная техническая задача, чем отведение воды из ванны или поддона.

Способы отвода воды

Схема устройства душевого трапа.

В настоящее время существует два способа отвода воды непосредственно с пола: трапы и каналы. Они отличаются только формой водоприемника: трап выполнен обычно в виде прямоугольной решетки, тогда как канал — в виде продолговатого лотка вдоль площади, на которой душ ограничивается шторками. Устройство трапов в полу представляет собой систему из водоприемника (с решеткой, которая расположена непосредственно на полу), сифона и трубы, которая ведет непосредственно в канализацию.

Душевой трап — сложное сантехническое устройство, которое выполняет несколько функций:

  • слив воды в канализацию, что является основным предназначением трапа;
  • фильтрация стоков от крупного мусора, который может образовать затор в канализации;
  • герметизация стыка с полом;
  • гидрозатвор, который препятствует проникновению в ванную комнату неприятных запахов из канализации;
  • возможность ревизии системы слива.

Конструкция трапов

Сливные трапы обычно изготовлены из антикоррозионной стали либо прочного пластика (металлопласта). Конструкция трапов должна обеспечивать долговечность работы и герметичность пола. Самая большая нагрузка, а, соответственно, и самые большие требования, ложатся на наружный корпус-воронку, которая бетонируется непосредственно в пол вместе с водонепроницаемой мембраной.

Пристенный душевой трап (схема).

Трапы могут быть как с одним патрубком для слива, так и проходными, когда они врезаются в уже существующий слив, либо монтируется несколько трапов на одном сливе. Также трапы различаются по высоте исполнения, что является принципиальным фактором, так как от этого зависит минимальная высота, на которую придется поднять пол в ванной комнате.

Как уже говорилось ранее, трап представляет собой водоприемную воронку с фланцем и водонепроницаемой мембраной. Воронка подключена к сифону, который задерживает крупный мусор специальной решеткой, а также играет роль гидрозатвора. Сливы из сифона выводятся в канализационную трубу. Решетки, которые расположены на трапе и в сифоне, съемные, что обеспечивает возможность чистки и ревизии всей системы.

Перед покупкой трапа в магазине стоит убедиться в его пригодности для ваших условий: подходит ли он по высоте к новому полу, не имеет ли трещин и дефектов, исправен ли крепеж, который идет в комплекте с системой. Кроме того, вместе с покупкой трапов стоит озаботиться приобретением соответствующих труб и соединительных муфт того же диаметра.

Установка трапа в полу душа

При установке трапа неизбежно поднятие пола на некоторую высоту, чтобы обеспечить необходимый уклон для слива воды и разместить непосредственно систему водосбора и отвода стоков. Как показывает практика, подъем пола достигает 15 см, что, однако, не критично для ванных комнат.

Конструкция нового пола представляет собой систему, состоящую из:

Схема сливного душевого трапа.

  • звуко- и теплоизоляции из пенополистирола (5-6 см);
  • черновой бетонной стяжки (3-4 см);
  • гидроизоляционной мембраны, которая обеспечивает герметичность всей площади пола;
  • чистовой бетонной стяжки, которая непосредственно обеспечивает уклон для стекания воды (4-5 см);
  • керамической плитки, обеспечивающей полу душа эстетический вид.

При установке трап вмуровывается в чистовую бетонную стяжку таким образом, чтобы сделать оптимальный уклон всего пола душа, но не выступать выше керамической плитки.

Применение пенополистирола в качестве первого слоя необходимо, если бетонное основание расположено на холодном грунте. В таком случае теплоизоляция необходима, так как разница температур грунта и горячей воды создает деформации бетонных стяжек, что чревато появлением трещин и возможным ущербом всей системе слива. Если же основание бетона теплое, то пенополистирольную подложку можно не делать, либо уменьшить ее толщину для обеспечения только звукоизоляционного эффекта. В качестве теплоизолятора применяются листы гранулированного пенополистирола с плотностью не менее 35 кг/м3. Если же бетонное основание склонно к намоканию (присутствует высокий уровень грунтовых вод), то лучше сделать подложку из экструдированного пеноплистирола.

Черновая стяжка необходима для равномерного распределения нагрузки на поверхности пенополистирола и обеспечения прочности всего пола. Для заливки чернового пола используют цементно-песчаный раствор в соотношении 1 к 3, затворенный на воде для снижения затрат.

Трапы: а – с прямым выпуском (пластмассовый), б – с косым выпуском (чугунный). 1- съемная крышка; 2- прижимная гайка; 3- гидроизоляция; 4- корпус; 5- перекрытие; 6- перегородка.

Для создания гидроизоляционной мембраны большой популярностью в последние годы пользуется изопласт — наплавное гидроизоляционное полотно без минеральной обсыпки. Этот же материал обычно используют для мягкой кровли. Он пластичен, устойчив к механическим нагрузкам и достаточно упруг, чтобы не деформироваться. Именно упругость позволяет зажимать его во фланцах трапа, обеспечивая герметичность. Кроме того, важным свойством изопласта является то, что при разогреве стыков внахлест, они склеиваются, образуя монолитное покрытие. Размягченный изопласт обладает высокой адгезией, что используется для герметичного соединения мембраны со стенами. Края мембраны поднимаются до высоты чистовой стяжки и плотно примыкают непосредственно к стенам ванной комнаты.

Чистовая бетонная стяжка производится с помощью направляющих. Если при работе используются деревянные направляющие, то их необходимо в дальнейшем удалить, так как при намокании они могут вызвать деформации пола. Если же в качестве направляющих использованы полимерные материалы, то их можно оставить в бетоне, чтобы они служили деформационными швами.

Плитка, которая укладывается на пол в ванной, должна соответствовать требованиям. Она не должна впитывать воду больше чем на 1,5% собственной массы, тогда как у обычной плитки этот показатель достигает 11%. Поверхность плитки не должна быть гладкой, чтобы не было опасности поскользнуться на мокром полу. При креплении плитки необходимо использовать специальный клей, который создает долговечное сцепление плитки с полом, одновременно не разрушающийся в условиях постоянной влажности. Швы между плитками затираются водостойкими затирками.

Особенности установки трапов в душе

Перед началом работ необходимо определиться с толщиной каждого слоя нового пола. Нижнюю точку пола определяет высота самого трапа, так как он не должен выступать над полом.

Схема монтажа точечного душевого трапа.

Изменяя толщину бетонных стяжек, можно сделать необходимый уклон для стока воды в воронку. Минимально допустимым считается уклон, равный 1 см на каждый м пола. Если уклон будет меньше, то вода не будет успевать уходить в канализацию.

Трап стоит удалить от стены на расстояние, кратное размеру выбранной вами плитки (с учетом толщины швов). При таком расположении трапа будет меньшая необходимость в резке плитки, да и эстетически пол будет выглядеть более цельным. По этой же причине стоит отказаться от трапа круглой формы, так как необходимо будет сделать круги в плитке.

Укладка плитки должна начинаться от трапа к стенкам. Таким образом нивелируется ошибка в расчетах, если вы расположили трап чуть дальше, чем необходимо: более широкие швы незаметны у стенок. Угловые стыки стен и пола стоит проклеить уплотнительной лентой, так как именно в таких местах возникают подвижки и напряжения, которые могут повредить гидроизоляцию пола.

При укладке плитки необходимо соблюдать последовательность: сначала укладывается плитка пола, а потом стен. Такой способ обеспечивает более надежную защиту от воды, которая может проникнуть под плитку и разрушить черновую бетонную стяжку.

Так как решетка, расположенная на самом трапе, это единственная видимая часть всей системы слива, то стоит позаботиться о ее эстетическом виде, по возможности подбирая ее в тон и дизайн всего помещения. Современные решетки оснащают вкладками, которые заполняют плиткой, использующейся для всего пола, оставляя только аккуратные отверстия или прорези.

Устройство трапов в полу — сложная задача, которая обеспечивает новый уровень комфорта в ванной комнате.

Трап для душа под плитку: правила устройства и монтажа

Одно из последних модных веяний в сантехническом оборудовании — системы скрытого слива для душевых комнат. Из инструкции, которую предлагает портал RMNT, вы узнаете, как возвести перегородку, и оборудовать поддон, обеспечить надёжную гидроизоляцию и установить трап для душа под отделку кафельной плиткой.

Обустройство душевой комнаты

Довольно часто современный ремонт санузла подразумевает обустройство душевой комнаты вместо кабины или поддона с ширмой. Это достаточно удачное решение, обеспечивающее высокий уровень гигиены и эстетики, но для правильной реализации задумки нужно учесть ряд особенностей.

При самостоятельном обустройстве душевого поддона появляется возможность избавиться от трудностей с подъёмом уровня пола, что необходимо для правильной разуклонки канализационной трубы. Коммуникации могут пролегать как в стене, так и под полом, при этом минимальная высота подъёма уровня для трапов составляет 50–60 мм.

Пол поддона должен быть не только выше покрытия в санузле, но и обнесен бортом. Для этих целей удобно использовать газобетон: этот материал прост в обработке, что позволяет возводить кладку любой конфигурации. Подробнее о газобетоне и его свойствах можно прочитать в статье на сайте rmnt.ru. Благодаря теплосберегающим качествам газобетона пол в душе будет быстрее разогреваться от горячей воды.

Образованный поддон должен иметь гидроизоляцию отдельную от той, которая выполнена по всей мокрой зоне санузла. Напуск гидроизоляции на стены должен быть выше бортов, которые и сами гидроизолируются по верхней плоскости с подворотом на наружную сторону.

Для установки скрытого пристенного трапа обязательно потребуется изготовить нишу и штрабу в стене или полу. Перегородка из газоблока позволяет сделать это без врезания в капитальную конструкцию, отделяющую санузел. Такое решение выгодно для небольших ванных комнат: перегородка лишь немногим шире борта, в то же время пропадает необходимость городить фальшстену и трудиться над корректным примыканием ширмы.

Трудность инсталляции трапа в том, что нишу и штрабу нужно проделать заранее, учтя при этом толщину подготовительной отделки и плитки. Для корректной работы слива недопустимо, чтобы полости скрытой установки оставались без защитного покрытия и гидроизоляции.

Подготовка к монтажу

Работы по монтажу душевого слива разнесены на несколько этапов с привязкой к определённым операциям по выполнению внутренней отделки санузла. Для определения точного порядка следует изучить монтажную инструкцию для выбранного изделия.

Импортные производители прилагают к трапам достаточно подробное руководство по установке и специальные шаблоны для разметки. Бюджетная продукция сопровождается лишь лаконичным эскизом, хотя последовательность монтажа по нему можно установить достаточно точно. При распаковке изделия из КНР можно обнаружить инструкцию от другого изделия, либо полное отсутствие руководства по монтажу. К счастью, китайские трапы имеют типовое устройство и порядок их установки во многом похож, тогда как европейские производители могут использовать весьма оригинальные решения для обеспечения дополнительной надёжности крепления и гидроизоляции.

Существует две разновидности душевых трапов: внутрипольные и угловые, которые монтируются вместе с душевой системой инсталляции. Подготовка к установке трапов первого типа заключается только в изготовлении технических полостей для приёмной воронки и отрезка сливной трубы. После этого трап крепится путём замуровки строительной смесью на минеральном вяжущем, затем сверху выполняется стяжка с уклоном 1–2% к сливному отверстию .

В большинстве инструкций по монтажу душевых трапов предусмотрена заливка стяжки на полу душа после того, как воронка, сифон и труба надёжно зафиксированы в нужном положении механическим креплением. Однако производители, предлагая подобное решение, умалчивают о сложностях доставки достаточно большого количества бетонной смеси на верхние этажи многоквартирных зданий и о риске расслоения кустарного пескобетона при заливке такого толстого слоя.

Кроме того, наличие массивной бетонной плиты под полом душа увеличит его теплоёмкость и сделает неприятно холодным. Нивелировать такой эффект можно только путём использования бетона на вспученных вулканических породах, который сам по себе достаточно дорогой. По этим причинам закладка основной части пола газосиликатными блоками с попутной организацией углублений под элементы сливной системы видится куда более рациональным вариантом.

При монтаже трапа как системы душевой инсталляции сливная воронка крепится к раме, которая сама надёжно закреплена к стене и несёт на себе также смеситель, органы управления и систему трубопроводов. В этом случае никак не избежать обустройства ниши в стене. Большинство конструкций предполагают монтаж в каркасную фальшстену, плоскость которой отстоит от несущей от 50 до 80 мм.

Обустроить такую нишу по ходу кладки газосиликатной перегородки не составит большой проблемы, при этом не потребуется проведения грязных и пыльных работ. Но обязательно нужно учесть необходимость крепления обшивки поверх металлической рамы таким образом, чтобы её плоскость совпала с основной поверхностью перегородки. В большинстве случаев для этого удобно использовать аквапанель — будет достаточно одного листа. При этом нишу нужно расширить на 50мм с каждой стороны, чтобы удобно закрепить на прямых подвесах профиль, а к нему — систему инсталляции.

Совет 1: Для надёжного крепления в газобетон используйте либо специальный крепеж, либо специальные методы.

Совет 2: Заранее начертите схему кладки газоблоков выбранного формата, разметьте все технологические углубления. Так вы получите возможность подрезки фрагментов блоков по ходу кладки, в конце останется лишь немного сгладить неровности теркой.

Читайте также:  Как оформить стены в гостиной?

Монтаж и гидроизоляция внутрипольного трапа

Существует два способа монтажа трапа в газобетонный пол:

  1. Заделать полости быстротвердеющим раствором на гипсовых вяжущих, а затем выполнить стяжку с разуклонкой;
  2. После механического закрепления сантехнической арматуры залить пол смесью с высокой подвижностью, а после частичного схватывания вывести уклонообразующую поверхность по маякам.

Важно: не следует использовать разнородные материалы. Если заделка полостей выполнялась гипсовой смесью, то и стяжку необходимо выполнять ей же. Это также касается заделки борозд, остающихся после удаления маяков.

Если сантехника крепится замуровкой, первыми устанавливаются корпус сливной горловины и гидрозатвора. Высота установки такова, чтобы борта отверстия были выше газобетона на величину минимального слоя той смеси, которая будет использоваться при разуклонке. Уклонообразующая стяжка сходит на нет у борта сливной воронки и поднимается во всех направлениях с уклоном 8–12 мм/м. Минимальная и максимальная высота пола в душевой определяется пропускной способностью системы слива: для качественной продукции производитель указывает оптимальные значения уклона труб в зависимости от диаметра.

Гидроизоляция внутрипольного слива выполняется в несколько этапов по мере сборки душевого трапа. После заливки стяжки наносится первый слой, который покрывает область не менее 50 см в каждую сторону от трапа. После высыхания по периметру приёмной горловины проклеивается герметизирующая лента. Далее с подъёмом на стены выполняется сплошная гидроизоляция мокрой зоны под укладку плитки.

Надёжными можно считать следующие виды гидрозащиты:

  • Битумная мембрана, армированная стеклотканью. Рекомендуется приобретать гидробарьер, имеющий минерализованную наружную поверхность, либо разогреть поверхность гидроизоляции феном до лёгкого оплавления и присыпать сухим просеянным песком.
  • Водостойкая штукатурка. Наносится слоем до 15 мм, что вызывает необходимость выравнивания стен на границах мокрой зоны. В то же время штукатурка может использоваться в качестве корректирующего слоя для выравнивания поверхностей.
  • Полимерцементная обмазочная гидроизоляция. Удобна в нанесении, легко поддается минерализации каменной крошкой.
  • Наплавляемая гидроизоляция для плоских кровель с минерализованной поверхностью. Требует повышенной аккуратность при выполнении стыков и сопряжений, для работы потребуется газовая горелка с регулируемым пламенем и двуручный валик для прокатывания швов.

Особенности монтажа и гидрозащиты пристенного слива

Пристенные трапы сложнее в монтаже, ведь горловину слива приходится выставлять не в одной, а сразу в двух плоскостях. Для точного и надёжного позиционирования такие системы снабжаются инсталляцией в виде рамы из профильной трубы сечением как правило 50х50 мм. Инсталляция имеет удобные приспособления для регулировки высоты приёмной воронки и её выступа относительно плоскости стены.

В стандартном варианте рама крепится к каркасу фальшстены, для чего нужно лишь заранее расположить стоечные профили средними полками навстречу друг ко другу, связав их с соседними с помощью 2–3 перекладин на каждую сторону. Если инсталляция устанавливается внутрь газобетонной перегородки, крепление осуществляется либо напрямую при условии наличия спецкрепежа, либо посредством всё того же стоечного профиля, развёрнутого средней полкой к себе и закреплённого на половинках прямых подвесов.

Полка профиля, обращенная к боковой стенке ниши, крепится крайним фрагментом подвеса — пластиной с перфорацией. Остаток используется для крепления с обратной стороны. Таким образом сначала к профилю нужно с шагом в 40 см прикрутить перфорированные пластины, затем закрепить их к боковой стенке саморезами 60–70 мм, после чего усилить крепление Г-образными элементами, установленными на противоположную полку профиля и прикреплёнными к задней стенке ниши.

В зависимости от устройства, рама инсталляции может крепиться только к капитальным конструкциям, либо также и к каркасу фальшстены. В первом случае выполняется крепление низа инсталляции к полу на распорные анкеры и верха к стене с использованием длинных стальных шпилек.

Порядок выполнения гидроизоляции аналогичен внутрипольному трапу. После застывания стяжки и удаления остатков демпферной ленты защищается от протечек прилегающая к трапу область, при установке некоторых моделей на этом этапе наклеивается мембрана, приклеенная производителем по контуру горловины. Завершающий этап — нанесение основного слоя гидроизоляции сплошным слоем, при этом заход на стену в области расположения трапа должен составлять не менее метра, либо до высоты расположения душевого излива.

После завершения работы над гидроизоляцией мокрой зоны укладывается кафельное покрытие, отступ которого от горловины слива определяется инструкцией по сборке. После этого в порядке, установленном руководством по монтажу, устанавливаются уплотнения и защитная решётка, производится герметизация примыканий водостойкими силиконом.

Видео по теме:

Как установить трап для душа в полу под плитку

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

  • водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
  • съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
  • сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.

Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

  • задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
  • предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
  • дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Различные виды трапов для душевого пола

Большинство трапов имеют обычный гидрозатвор, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа. Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

  1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
  2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума. Пример углового слива в душа
  3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.

В процессе эксплуатации готовой кабинки может возникнуть потребность отремонтировать смеситель душевой кабины, ее поддон или слив. Как это сделать, читайте на нашем сайте.

А вы знаете о том, как установить полотенцесушитель в ванной самостоятельно? На эту тему у нас есть отдельный материал.

Рекомендации по выбору и установке сифонов для раковин есть тут.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Совет: Решетку трапа рекомендуется заклеить скотчем для защиты от раствора, а углы между стяжкой и стенами проклеить гидроизоляционной лентой.

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Схема устройства сливного трапа точечного типа Один из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Установка трапа для душа своими руками видео

Здесь вы можете посмотреть видео по теме нашей статьи.


Ссылка на основную публикацию
