Установка токарного станка на балконе

Установка токарного станка на балконе

Отдельная просторная мастерская – это идеальный вариант для домашнего умельца. Но зачастую жилищные условия не способствуют организации подобного помещения.

Для обитателей многоэтажных домов выходом может стать оборудование балкона под слесарную комнату. При этом ее следует обустроить так, чтобы не мешать собственной семье и соседям, а также создать комфортные условия труда.

Из-за ограниченности пространства следует грамотно разложить ручные и электроинструменты, установить верстак. Современный токарный станок на балконе поможет решить множество задач по обработке металла и дерева. Хорошо его дополнит оборудование для сверления и резания. Выбирать нужно устройства, максимально подходящие по размеру и функциональным возможностям. Для экономии средств выбрать и купить БУ токарный станок.

Обустройство балкона

Площадь балкона в среднем составляет 3-5 м.кв. Его под мастерскую следует пре

дварительно обустроить так, чтобы обеспечить приемлемые условия для работы.

Подготавливают комнату под столярную мастерскую в следующей последовательности:

  • выносят все с балкона;
  • если балкон открытый, то его застекляют;
  • заделывают имеющиеся щели (например, монтажной пеной);
  • подводят электропитание и делают разводку освещения;
  • утепляют и шумоизолируют пол, стены (боковые и переднюю) и потолок;
  • устанавливают прибор отопления;
  • ставят стеллаж либо шкаф под ин
    струменты и верстак;
  • размещают станки и прочее оборудование.

В качестве полового утеплителя удобно использовать полиуретановые коврики, с уложенным поверх их линолеумом.

Стены лучше отделать деревянными досками: их прикрепляют к брускам 5 на 5 см, с уложенным между ними утеплителем (пенопластом, минватой). Это нужно, чтобы можно было легко развешивать на вбитые гвоздики инструменты, а также закреплять полочки.

Потолок теплоизолируют пенопластом, наклеивая его жидкими гвоздями. Затем выполняют подходящим способом декоративную отделку.

Для отопления удобно использовать компактный электрообогреватель, который можно расположить непосредственно на стене, желательно уличной.

Освещение часто реализуется с помощью 2-х лампочек: одной при входе и 1-й над верстаком на штативе. При необходимости можно сделать подсветку в шкафу с инструментами.

Чтобы осталось больше рабочего пространства, верстак с ящиками под инструмент рекомендуется располагать по ширине комнаты вдоль любой боковой стенки. Желательно иметь также раскладной его вариант, который понадобится при работе с длинными заготовками. Он может служить продолжением основного.

Если размеры балкона позволяют, то устанавливают один большой верстак вдоль стены дома. На него монтируют тиски и различные станки (часто это токарный, сверлильный, фрезерный).

Желательно обустройство хорошей вытяжки, чтобы в зимнее время не открывать окно для проветривания, а воздух был свежим.

Для балкона могут использоваться токарные станки напольного либо настольного способа установки. Предпочтение рекомендуется отдавать первому варианту из-за меньших его габаритов.

Потому что вес оборудования незначительный, то отдельного фундамента не требуется. Основанием служит станина, закрепленная болтами на верстаке или полу.

Выбор станка

Токарный станок – это техническое устройство, предназначенное для обработки точением (резанием) вращающихся металлических либо деревянных заготовок (либо из других материалов).

Такое оборудование используется, чтобы нарезать резьбу, вытачивать детали конической и цилиндрической формы, зенкерования, сверления, а также прочих операций.

Классификация по уровню автоматизации, конструктивным особенностям, назначению выделяет 9 типов токарных станков.

Выбирая оборудование, следует учитывать:

  • массу агрегата (к легким относят механизмы весом 40-280 кг), а также габариты;
  • мощность (от 150 до 2,25 кВт);
  • скорость шпинделя (оборотов в минуту);
  • максимальные размеры заготовки (диаметр, длина), которую можно обработать;
  • число скоростей (обычно их до 10), определяющее удобство работы;
  • высоту центров;
  • наличие возможности осуществления реверса (ускоряет процесс обработки);
  • размеры пиноли: чем она больше, тем вибрация заготовки меньше;
  • возможность установки дополнительных конструктивных элементов, расширяющих функциональные возможности или удобство работы, обслуживания: кожуха, поддона и прочих;
  • достигаемую точность обработки;
  • величину питающего напряжения: 220 В или 380 В.

Для домашнего использования рекомендуется приобретать компактные модели до 50 кг весом (вообще на верстак ставят агрегаты массой не более 100 кг), чтобы они занимали меньше места, были удобными в транспортировании, а также самостоятельной установке или при перестановках.

Выбирая оборудование по мощности (можно сказать, что по производительности), следует принимать во внимание то, с каким материалом планируется работать в большинстве случаев. Это важно с точки зрения затрат. Так, обработка более массивных металлических деталей требует большей мощности от установки, чем деревянных заготовок.

Настольные токарные станки или учебные их модели – это отличный вариант для установки на балконе. Большинство из них рассчитано на питание от стационарной сети 220 В.

Если планируется установка бывшего в употреблении или нового оборудования на 380 В, то понадобится получить разрешение на такое подключение. Под мастерскую вобле лучше выделить отдельную линию, а непосредственно в комнате поставить автоматы для отдельных потребителей. Это позволит в случае непредвиденной ситуации выполнить быстрое отключение питающего напряжения.

Обязательно под станки нужно проводить заземление. Желательно, чтобы в мастерской был рабочий порошковый огнетушитель.

Для эффективной работы требуется подобрать токарный станок с оптимальным соотношением мощности, габаритов, функциональных возможностей к его стоимости.

Обязательно следует учесть интенсивность использования оборудования: при редких включениях мощный агрегат не нужен.

Подходящий для установки на балконе вариант токарного станка описан в видеоролике ниже.

Современный рынок оборудования предлагает обширный выбор токарных станков для любителей небольших размеров и массы. Для балконной установки рекомендуются настольные модели.

По сравнению с профессиональными устройствами функционал у них ограничен, но его вполне достаточно в домашних условиях. Расширить возможности можно, если приобрести изделие, на которое можно устанавливать дополнительные приспособления для фрезерования, сверления, шлифования и прочих операций.

Борьба за тепло

На балконе (лоджии) должны утепляться все поверхности, за исключением стенки в комнату. Утепляем передний фронт (окна и панель), боковые стенки, пол и потолок.

Рамы остекления должны быть двойные, герметичные, и это самое дорогое удовольствие из всего процесса. Вложение финансов в данном случае нужно рассматривать как длительную инвестицию — теплая мастерская на балконе прослужит не один год.

Фирм, занимающихся изготовлением и установкой двойных окон в любом городе пруд пруди. Остекление я заказал у одной из таких фирм, а все остальное сделал сам.

Итак, первым делом балкон полностью очищается — от старых конструкций, обшивок, всего-всего. Вызываем замерщика. Очень внимательно читаем договор – что сколько стОит, и что входит в состав работ. Обязательное условие к фирме — утепление всего переднего фронта, включая установку рам, заделку боковых щелей, установку откосов. Другими словами, после фирмы вы ничего не должны доделывать. Проговариваем условие, чтобы во время установки всегда была оперативная связь с начальством рабочих. Оптимально, чтобы мастер был во время установки, но, например, в Москве это фантастика. Заключаем договор.

Очень тщательно контролируем рабочих-установщиков. Это такие гоблины, которые всячески норовят упростить себе жизнь за счет заказчика — привинтить раму где им удобней, а не как надо, оставить щель где не надо и т.д.

Cтены, пол, потолок

После утепления переднего фронта приступаем к утеплению стен, пола и потолка. Потолок утепляем в последнюю очередь.

На бетонный пол, поперек балкона ставим бруски-лаги 50*50 мм. Между лагами укладываем маты мягкого утеплителя, толщиной 50 мм, продаются на любом строительном рынке, типа стекловаты. Зашиваем пол необработанной доской 40 мм, укладываем линолеум.

Аналогично утепляем стены: набиваем на них бруски-лаги 50*50 мм, укладываем маты мягкого утеплителя и зашиваем доской-“вагонкой”. Деревянная поверхность имеет для нас гигансткий смысл, поскольку на стенах будет развешиваться разнообразный инструмент. Забил гвоздики и повесил что нужно.

Потолок утепляется следующим образом. На строительном рынке покупаем плиты твердого пенопласта-утеплителя (толщина 30 мм) и жидкие гвозди. На плиты наносим точечно жидкие гвозди и приклеиваем плиты к потолку. Время схватывания жидких гвоздей около 15 минут. Поэтому запаситесь длинными рейками, чтобы ими подпирать с пола плиты (чтобы самому не стоять в позе Апполона!). Поверх плит наклеиваем декоративные тоненькие пенопластовые пластинки, тоже везде продаются.

Все, балкон утеплен.

Обустройство мастерской

Посоветовавшись с родными, я отвоевал себе на балконе всё пространство. Для семьи остались только бельевые веревочки, прищепки и мокрое белье два раза в неделю. Велосипед уехал на дачу. Прощай, друг!

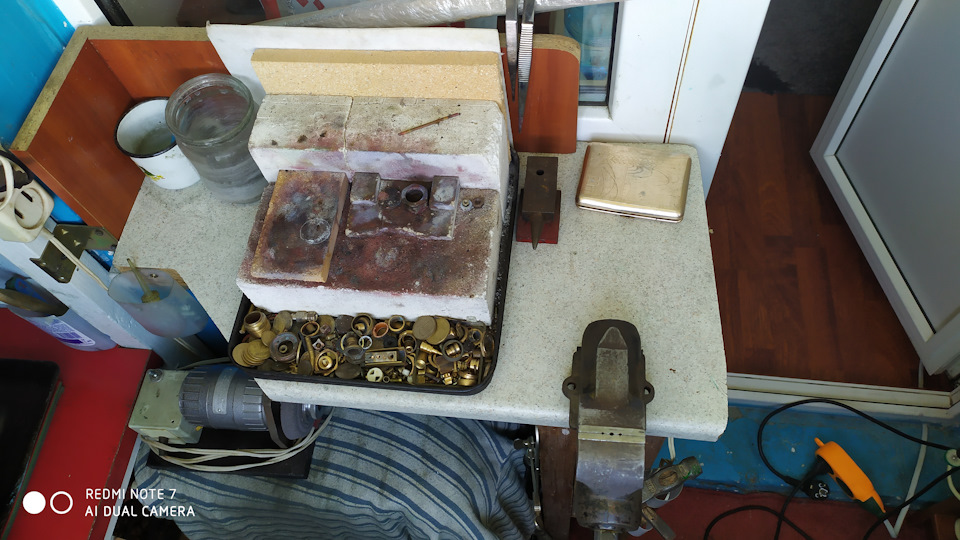

Зато теперь у меня два верстака: один для работы сидя, традиционный резчицкий:

Читайте также:  Смесители: от однорычажковых до сенсорных

. а второй верстак станочный:

Станки

Долго-долго выбирал станки и в итоге приобрел ленточную пилу, шлифовальный и сверлильный станки. Выбрал, на мой взгляд, самые оптимальные модели с точки зрения соотношения габариты-мощность-функциональность-цена. Впрочем, планирую “домашним” станкам посвятить отдельную статью, а пока только несколько слов.

Ленточная пила для резчика, что швейная машинка для портнихи. Вырезать заготовку – минуты. Но точность не очень, полотно сильно гуляет. Шлифовальный станок незаменим для грубой обработки поверхностей. Там, где стамеской нужно попотеть, лента сошлифовывает массив за минуты. Сверлильный станок с тисками нужен мне для определенных видов изделий. Еще использую его в качестве полировщика для инструмента, зажимая вместо сверла войлочный круг.

Все станки очень сильно шумят. Объективно шумят, ничего не поделаешь. С 14 до 16 часов у соседей спит ребенок, в это время только ручные работы. Вообще, проблема, соседи могут стукнуть.

Организация пространства

В прошлой мастерской пространства у меня было меньше, боковые полки занимали треть верстака. Сейчас все полки сделал подвесными, тем самым увеличил ширину столешницы. Нашел оптимальное место для подвешивания мотора бормашины. Раньше не знал, куда девать наконечник бормашины, а сейчас просто отпускаю его, – пусть висит, когда не работает.

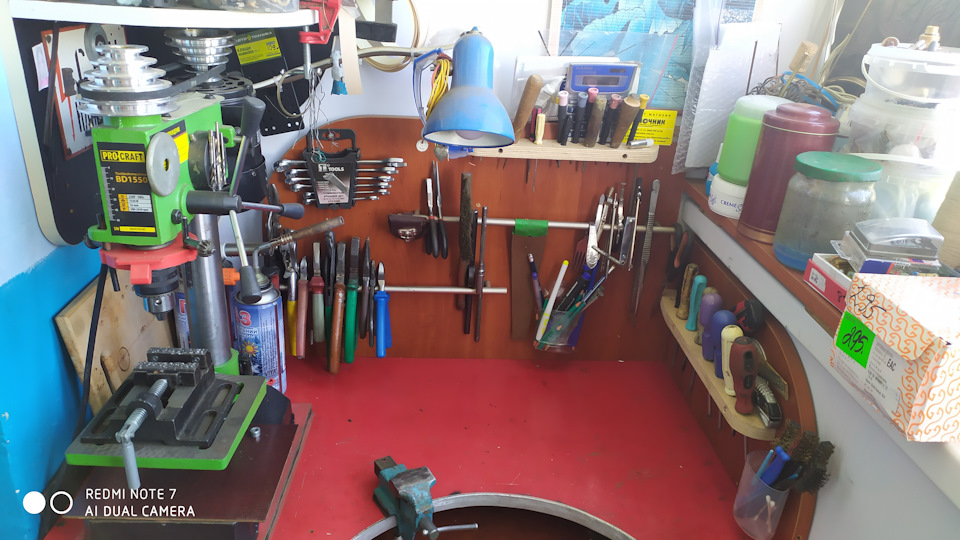

Рабочее место оборудовал двумя светильниками – верхним и нижним. Стало значительно светлее.

Повторю, деревянные стены имеют большое значение: каждому инструменту можно определить гвоздиками и шурупами свое, строго заведенное место.

Еще нехитрые приспособления для хранения инструмента:

Секрет научной организации труда на балконе

Балкон — очень тесное пространство, и во время работы захламляется моментально. Главный “секрет” в том, чтобы ежеминутно все возвращать на свое место. Инструмент к себе домой, мусор в коробку. Иначе труба.

Температура

Ох, как же меня пугали друзья-товарищи, что замерзну зимой на балконе и не спасут двойные стекла и прочий утепляж. А вот и не замерз! На практике балкон прогревается от комнаты за 5 минут. Открываешь дверь в комнату и через пять минут можно работать. За окном минус 18, на балконе плюс 15. И не надо шубу одевать. В самые рождественские холода эпизодически включал незатейливый обогреватель:

Кстати, слышал от мастеров, что на зиму можно закрывать одинарные окна прозрачной пленкой (приклеивая края пленки к раме скотчем). Верю. Главное, чтобы и стены, пол, потолок были утеплены и нигде не дуло. Малейшая щель, и все утепление насмарку.

“Пилите гири, Шура, они золотые!”

И еще один ценный совет. Вдруг у кого-нибудь из уважаемых читателей квартира на первом этаже, а лоджия вот такой конструкции, как у меня:

..то, долбите, ребята, дырку в полу балкона и будет вам “щастье” в виде дополнительного нежилого помещения высотой 2 метра 40 см, а ширина и длина подвальчика равны балкону. Только с ЖЭКом не надо вашей радостью делиться 🙂
