Раздвижные ворота: практичность в эксплуатации

Решаем, какие ворота лучше распашные или откатные установить в загородном доме

Эта народная мудрость справедлива и в случае, когда мы решаем, какие установить ворота для въезда на территорию своего участка – распашные или откатные, с автоматикой или без. Если говорить не о финансовых возможностях, которые будут определяющим фактором в выборе с автоматикой или без, то на первый план выйдет оценка преимуществ и недостатков распашных и откатных ворот.

Вероятно, каждый знает, как выглядят распашные, а как откатные ворота, поэтому нет необходимости разъяснять, что распашные ворота – это ворота, две створки которых закреплены на петлях по бокам проема ограждения территории, а откатные представляют из себя конструкцию, которая для проезда в заграждении обеспечивает сдвиг одной или двух створок в стороны.

Решая какие ворота лучше распашные или откатные установить следует отдать предпочтение не эмоциям, а трезвому расчёту.

Распашные ворота или откатные

Сторонники выбора распашных, в качестве аргумента в пользу такого выбора указывают на низкие затраты на изготовление и установку таких ворот, ссылаются на возможность поэкспериментировать с вариантами отделки и самой формы, указывают на такой немаловажный фактор как легкость ремонта и замены отдельных створок, на ненужность обустройства бетонного фундамента для установки опорных роликов, если потребуется автоматиззация.

А некоторые доходят до того, что утверждают – при установке распашных ворот нет необходимости в подготовке проема в заграждении.

Сторонники откатных ворот аргументированно возражают:

подготовка проема обязательна – вы же не приклеите поворотные петли прямо к воротным столбам;
открывая створки распашных ворот человек затрачивает больше усилий, чем при открытии откатных;
ворота. у которых распахиваются створки, имеют большую парусность;
необходим технический контроль за петлями, чтобы не допустить провисания;
наличие створок ограничивает углы выезда и въезда автомобиля;
строгая зависимость ширины ворот от ширины проезда на улице, если ворота открываются не внутрь двора – открытые створки будут оказывать влияние на угол заезда

Главный недостаток распашных проявится зимой, когда для того, чтобы открыть их, потребуется перекидать немалое количество снега

Ворота откатные

Энтузиаст откатных ворот аргументируют свой выбор приблизительно так:

сдвижные ворота при установке и эксплуатации не ограничены по высоте;
установка таких ворот увеличивает перед воротами площадь, которую можно использовать для хозяйственных нужд или разбивки цветников;
сдвигание створки ворот не требует значительных усилий;
сдвигающиеся ворота не имеют парусности;
ворота откатные по категории безопасности относятся к взломостойким;
проблема необходимости наличия свободного пространства;
откатные ворота отлично подходят для перекрытия широких проемов

Главный аргумент сторонников распашных ворот – случаи заклинивания раздвижных ворот. Действительно, такие случаи не редкость в сильные морозы. Однако, такой недостаток легко исправить в самом начале процесса установки – нужно выбирать те модели, в которых ролики изготовлены из качественного металла и их не менее 8-ми на одной опоре.

Те, кто отдает предпочтение распашным, кивают головой и возражают:

для монтажа откатных ворот необходимо приготовить фундамент закладного элемента;
монтаж сложнее чем распашных;
необходимость наличия свободного пространства вдоль забора, которое необходимо для движения ворот с противовесом. .

Проблема свободного пространства вдоль забора легко решаема, если смонтировать “ворота навстречу”. Одни ворота в половину проема монтируются внутрь двора, а вторые – наружу.

откатные ворота нельзя устанавливать там, где забор выстроен не по прямой линии, или рельеф поверхности имеет наклон в сторону отката.

И у противоположностей бывает общее

Как для откатных, так и распашных ворот необходимо сделать само воротное полотно створок.

Кому как не автомобилисту знать, что делает с металлом ржавчина, если кузов не обработан антикоррозийным покрытием. Поэтому побеспокойтесь о том, чтобы металлические части ваших ворот были самым лучшим образом защищены.

Наиболее часто используют профлист. В этом случае необходимо изготовление каркасной рамы из профильной трубы размером от 6Ox3O mm или 8Ox4O mm. Нередко в качестве материала выбирается стальной лист. Такой выбор – не самый лучший, поскольку при толщине листа свыше 2 mm. стоимость полотна и его вес будут довольно большими, а при толщине меньше 2 mm ворота не будут иметь нужной жесткости. Оптимальный выбор – это сэндвич-панели – две стальные пластины, пространство между которыми заполнено полиуретаном. Такие панели обрамляются прошедшим специальную обработку (анодирование и порошковая покраска) алюминиевым профилем.

Во что обойдется вашему бюджету установка автоматизированных распашных ворот, а что откатных. Ниже приведены средние цифры по анализу цен предложений 20 кампаний. Ширина проема 4 m, полотно ворот изготовлено из сэндвич-панели.
Распашные. Ворота в сборе (включая столбы и закладные) – 1500 у.е. Электроприводы, крепеж, дистанционный пульт – 800 у.е. Монтаж, включающий бетонирование и подключение электропривода – 800 у.е. Суммируем – 3100 у.е.
Система откатных ворот. Ворота в сборе (включая столбы и закладные) -2300 у.е. Электроприводы вместе с крепежом и дистанционным пультом -600 у.е. Монтаж, включающий бетонирование и подключение электропривода – 100 у.е. Суммируем – 3900 у.е.

И распашные и откатные ворота можно автоматизировать, снабдить их электроприводом, который управляется при помощи дистанционного пульта. Подборку электроприводов делают из учета веса створок, способа крепления и частоты использования. Для распашных ворот применяют наружный привод и привод скрытой установки. В случае монтажа распашных ворот иногда устанавливают приводы, которые монтируются ниже нулевой отметки. В любом случае нелишним будет установить фотоэлементы, которые дают сигнал пульту управления не находится ли какое-либо препятствие в створе ворот и автоматически не дают им закрываться, оберегая вас и ваш автомобиль.

Если вы выбрали распашные ворота и хотите их автоматизировать – выбирайте системы, которые открывают ворота внутрь двора. В этом случае дорогие детали механизма открытия будут защищены от улицы

Установка автоматического открывания ворот потребует подвода электричества к агрегатам системы.

Выбирая кабель исходят из следующего количества необходимых проводов:

Для электропривода и кнопки привода – 4 провода.
Для домофона – 2 провода
Для электрозамка – 2 провода.
Для освещения – 2 провода

Итого – 5 проводов, поэтому сразу выбирайте 10-ти жильный кабель.

Какие ворота лучше — выбираем между откатными и распашными

Тёплые деньки набирают обороты, дачники разъезжаются по своим участкам, начиная обустраивать их. И нередко перед ними встаёт вопрос: какие ворота лучше распашные или откатные? Решить проблему можно лишь определив их достоинства и недостатки.

Откатные и распашные ворота в сравнении

Распашные ворота

Классический вариант, который довольно часто встречается на загородных участках. Простота и понятность механизма позволила распашным конструкциям завоевать популярность в народных массах. К достоинствам относят:

Относительно низкие затраты на покупку, изготовление, установку и эксплуатацию.
Быстрый ремонт изделия, не требующий никаких специальных навыков и дорогих инструментов. Замену створок также довольно просто осуществить без подготовки.
Возможность выбрать самые разнообразные дизайны створок: от особенности отделки до изменения самой формы.

Присутствуют и существенные недостатки:

Трудоёмкий процесс подготовки проёма. Здесь понадобятся небольшая практика и намётанный глаз. Хотя всегда можно обратиться за помощью к знающему человеку, который правильно вам подскажет и научит.
Чтобы открыть распашные створки, вам придётся потратить гораздо больше сил, нежели при открывании откатных.
Значительная площадь створок доставляет немалый дискомфорт. Например, если перед воротами оказалось препятствие, открыть их уже затруднительно.
Постоянный контроль за качеством петель. Иначе можно столкнуться с проблемой провисания или ,что ещё хуже, перекоса ворот.
И, как вам скажет любой загородный житель, особые трудности возникают зимой после сильного снегопада. Ведь для открытия придётся убрать большое количество снежных масс.

Откатные ворота

Сделать свой выбор в пользу такой конструкции можно благодаря таким достоинствам:

У изделия нет никаких ограничений по высоте.
Освобождается местность возле ворот, которую можно грамотно использовать. Например, высадить цветы
Открытие сворок происходит практически без усилий.
Надёжная конструкция делает их стойкими к взломам, оберегая жителей дома.

К недостаткам относят:

Нередки случаи заклинивания механизма, особенно зимой, во время понижения температуры. Однако такую проблему легко предотвратить: нужно покупать ролики из качественного материала и не скупиться на их количество (по меньшей мере, 8 штук на опоре).
Сложная и дорогостоящая установка.
Устанавливать их можно только на ровной поверхности, без наклонов и подъёмов. Линия забора вдоль ворот также должна быть идеально прямой.

Геометрия проёма

Откатные ворота практически не закрывают проём. Благодаря этому, в проём, с установленными откатными воротами, проедет автомобиль на 15% шире, чем в тот же проём, но с распашными воротами. Ещё один немало важный плюс в пользу откатного механизма – возможность заезжать под углом.

Итак, вывод понятен: откатные ворота по удобству въезда/выезда намного лучше.

Долговечность и прочность

Ещё два не менее важных параметра. Если преступники, захотев пробраться к вашему дому, решат протаранить забор автомобилем, то распашные изделия, скорее всего, смогут сдержать удар. Откатные ворота в этом случаи просто упадут плашмя, словно лёгкий картон.

Данный пример обуславливает достоинства и недостатки каждого типа, которые показаны в сравнении:

Распашные изделия требуют два надёжный столба, в то время как откатные — всего один.
Ремонт распашных ворот не займёт много времени, поскольку замену петель осуществить проще.
Откатные ворота считают более долговечными. Но лишь при правильном и регулярном обслуживании.
Откатные сворки не провисают и не поддаются перекосам.

В целом, и тот и другой тип ворот можно назвать прочным и долговечным.

Стоимость

Что касается изготовления ворот своими руками, то здесь, безусловно, предпочтение отдают именно распашным воротам. Ведь создать их не только очень легко, но и дёшево.

Прочие характеристики

Автоматизацию откатных механизмов можно произвести в короткие сроки и без особых затрат. В случаи с распашной конструкцией потребуется замена створок и ещё целая куча дополнительных работ, в которых придётся вложить солидный капитал.

Отметим, что откатные конструкции намного проще заменить на распашные. Но вот при замене распашных на откатные, вам придётся проделать тяжёлую работу или даже вовсе начать всё сначала.

Вывод

При выборе того или иного типа ворот Вам следует, в первую очередь, учесть расположение и форму вашего участка. Только после анализа местности можно отдавать предпочтение какой-либо конструкции.

Так, если вы паркуете автомобиль в гараже или вдали от ворот, а также, если улица, на которой находится ваш участок, довольно широкая, то можно смело устанавливать распашные ворота. Если участок узкий, но вдоль забора есть свободное пространство, то выбирайте откатные ворота.

Рассмотрев все достоинства и недостатки ворот, сложно прийти к единому мнению. С одной стороны дешёвые распашные створки будут доставлять неудобства, а удобные откатные стоят, порой, непростительно много. Однако, если обратиться к статистике, то мы увидим, что большинство покупателей выбирают именно комфорт, поэтому продажи откатных ворот растут ежегодно.

Откатные или распашные ворота – что лучше?

Зачастую обустройство въездной группы превращается в трудную задачу. Хочется сэкономить, сделать красивые ворота, чтобы они были удобными, но при этом в них мог беспрепятственно заехать грузовик с песком или миксер с бетоном. Многие начинающие застройщики идут по пути наименьшего сопротивления — делают ворота, «как у соседа» или выбирают тип по первой попавшейся картинке в интернете. К чему это приводит, видели многие. В узкие ворота не может заехать тяжелогружёный транспорт, зимой приходится тратить массу времени на очистку площадки от снега, иначе створки распашных ворот не открыть. Откатные ворота «клюют носом» и плохо закрываются, становясь постоянной головной болью для домовладельца. Чтобы этого избежать, следует прислушаться к советам бывалых строителей. Поэтому в этой статье мы ответим на следующие вопросы:

Какие ворота лучше: откатные или распашные.
Какие особенности надо учесть при выборе типа ворот.

Откатные ворота против распашных

Можно до бесконечности спорить, какие ворота лучше — откатные или распашные. Правильный ответ: лучшие ворота — это те, которые оптимально подходят конкретному загородному жителю, условиям эксплуатации, участку, дому и забору, т.к. ворота должны гармонировать с общим обликом коттеджа. Помним, что при выборе типа ворот следует учесть массу нюансов, начиная от ширины подъездной дороги, предполагаемого места установки, расстояния от дома до ворот, вида грунта и т.д.

Например, при одинаковом (рассчитанном) проёме и ширине дороги, в откатные ворота спокойно сможет въехать грузовик, а вот в распашные, с теми же габаритами, вероятно, уже с большим трудом. Сказывается наличие створок.

Если места на участке мало, то откатные ворота позволят сэкономить полезное пространство, т.к. у распашных ворот надо учитывать величину угла открытия створок. Но, для откатных ворот, в зависимости от конструкции, требуется возведение отдельного железобетонного фундамента, также выполняющего роль противовеса, а это дополнительные расходы.

Если грунты на участке пучинистые, то может возникнуть ситуация, когда основание «гульнёт», и откатные ворота начнут плохо закрываться, или не попадать в уловители. Одним из выходов может стать свайно-винтовой фундамент, как более технологичный и неподверженный силам морозного пучения.

Я уже голову себе сломал, какие сделать ворота. Места на участке хватает. Распашные, говорят, дешевле откатных, но надо чистить снег, чтобы открыть створки. Еще распашные ворота может перекосить. Из плюсов откатных — они занимают меньше места, снег, если и чистить, то надо меньше. Так какие ворота лучше сделать?

Правильнее задать себе вопрос, не какие ворота ставить, а для чего они мне нужны? Т.е. надо сразу определиться, какой транспорт будет проезжать на участок. Дело в том, что когда дом уже построен, а территория облагорожена, то, скорее всего, на участок не будут заезжать длинномерные и тяжелогружёные машины. Например, миксер с бетоном, грузовик с газобетонными блоками, плитами перекрытия или бревнами для сруба.

Следовательно, под ворота можно отвести меньше места, а проём сделать таким, чтобы впоследствии в них, кроме хозяйского автомобиля, смогли проехать малотоннажный грузовик для откачки септика, Газель или ЗИЛ с каким-либо нетяжелым грузом и т.д.

Чем меньше ширина ворот, тем проще и дешевле их сделать, но и мельчить тоже не стоит, иначе въезд, даже сравнительно небольшой машины, будет сопряжен со значительными трудностями.

Совет: финишное обустройство въездной зоны лучше всего отложить на потом, когда будет полностью построена «коробка» дома, и не предвидится въезд длинномеров. Практика показывает, что, когда смонтированы ворота, даже при широком проеме, нередки случаи, когда их царапают, мнут неопытные водители, или вообще сносят при строительстве дома грузовиками, тракторами или экскаватором. В качестве временных эрзац-ворот можно сделать заграждение из досок или сварить легкий металлический каркас и затянуть его сеткой-рабицей или непрозрачной строительной сеткой. Такое ограждение свободно переносится на руках силами двух человек и ставится вместо ворот, допустим на ночь, чтобы не превращать строительную площадку в проходной двор. Закрыть такие ворота можно на цепь, обмотанную вокруг заборного столба на «амбарный» замок. Вариантов множество. Так и нервы, и деньги застройщика будут целее.

Теперь возвращаемся к вопросу pdp. Мнения пользователей портала, какие ворота ставить — откатные или распашные, разделись.

На мой взгляд, распашные ворота проще и надежнее, чем откатные. Надо только предусмотреть защиту от самопроизвольного открывания-закрывания (например, при сильном порыве ветре), чтобы машину случайно не помять или палец себе не прищемить. Сверху, чтобы ворота не болтались и смотрелись солиднее, можно сделать арку.

Я думаю, что откатные ворота лучше, конечно, и о деньгах не надо забывать, но створку распашных может сорвать ветром, и она стукнет по автомобилю.

Также существует мнение, что, хотя для открытия распашных ворот зимой приходится регулярно чистить снег, откатные в такой ситуации и вовсе заклинит из-за налипшего льда.

Расскажу пример из жизни. У меня на участке стоят откатные ворота, пока без привода, и обычная калитка. Зимой намело снега с полметра. Калитку не смог открыть, она открывается вовнутрь. Пришлось мне перелезать через забор и откидывать снег, а вот откатные ворота толкнул, и они отъехали. Снег им не помеха. Ни разу не пожалел, что сделал откатные ворота своими руками.

Если обобщить опыт эксплуатации откатных ворот, то можно сказать, что наиболее распространённые «детские страхи» не выдерживают никакой критики.

1) Откатные ворота замерзнут, и их не открыть. Достаточно установить ворота в 10 см над землей, и они пойдут, как ледокол, даже если выпал снег, расчищая себе дорожку. Небольшие веточки им тоже не помеха, достаточно поставить двигатель помощнее. Например, при весе створки в 300 кг, двигатель, рассчитанный на 500-600 кг, т.е. с запасом.

2) В случае форс-мажора откатные ворота не открыть. Если ворота оборудованы приводом, то автоматика переводится в ручной режим, и полотно откатывается руками. Далее выяснится причина аварии. Причём, не нужно быть мастером, чтобы самостоятельно выровнять двигатель или зубчатую рейку.

3) Автоматика откатных ворот ненадежная.

Я занимаюсь воротами с 2008 года. Могу с уверенностью сказать: распашные ворота с приводом – и сложнее, и более проблемные в эксплуатации. У меня еще не было не одного вызова по гарантии на откатные ворота, в то время как с распашными люди звонят по 3-4 раза в год.

Приведем опыт участника портала с ником Алабаев, у которого стояли распашные ворота и, после того как на них прокатился ребенок, они стали криво закрываться. Подумав, пользователь самостоятельно сделал откатные ворота с запасом по мощности электродвигателя на рывок при старте заледеневшей створки и оснастил их дистанционным управлением.

Мои откатные ворота идут в любой снег, разрезая сугроб, как горячий нож масло. Выходить из машины не надо.

Также приведём и другое мнение пользователя портала.

У меня в распашные ворота с автоматикой въехал пьяный водитель, приводы остались целы, и ворота работали ещё неделю до их ремонта. Думаю, если бы такая ситуация произошла с откатными воротами, то, из-за искривления балки, они уже не смогли бы ездить по рельсе.

Ещё один нюанс: если автоматические распашные ворота не оборудованы специальным датчиком (элементом безопасности) для остановки в экстренном случае, то может возникнуть ситуация, когда створки, при открытии могут повредить припаркованный рядом автомобиль. Например, поставленный кем-то по забывчивости вплотную к воротам.

Важный момент: автоматизировать открывание створок у распашных ворот обходится дороже, чем у откатных. Кроме этого, автоматические створки открываются максимум на 110 градусов, что ограничивает угол въезда транспорта. Также привод несколько заужает проём, а значит, придётся увеличивать длину створок, что влечет за собой ряд сложностей.

Чем длиннее створка у распашных ворот, тем большее усилие (рычаг) возникает в наиболее нагруженной точке — петлях и столбах, которые ворота стремятся наклонить внутрь проема. Отсюда: приходится делать более мощные столбы, принимать комплекс мер против отклонения — ставить сверху ворот распорку, заливать бетонную перемычку — ленточный фундамент между столбами и т.д.

Поэтому, при ширине проема «в свету» до 4-х метров, можно делать или распашные, или откатные ворота. При большей длине ворот — 5-6 метров — рациональнее откатные.

В итоге я поставил себе откатные ворота. У знакомого на даче распашные ворота уже поцарапали машину, а у соседа ветром загнуло створку. Электропривод не ставил, катаю руками. Откатные ворота обошлись дороже распашных, но они того стоят.

Итак, в этой статье мы рассказали о плюсах и минусах откатных и распашных ворот. Во второй части мы поделимся секретами расчёта оптимальной ширины ворот для беспрепятственного въезда на загородный участок. Следите за обновлениями на портале!

В теме подробно освещается вопрос, что выбрать: откатные или распашные ворота. Также советуем статьи, как сделать недорогие откатные ворота своими руками и оригинальный забор с каменными столбами и деревянным заполнением пролётов.

Схемы и чертежи откатных ворот: преимущества, виды, монтаж

Откатные ворота и их назначение

Откатные ворота – один из самых удобных типов ворот. Благодаря своему принципу действия – сдвиганию (откату) параллельно забору – они пользуются широким спросом. Их можно сочетать с любым видом заборов, особенно если участок имеет ограниченное пространство для въезда. Существуют достаточно понятные схемы и чертежи откатных ворот, согласно которым можно спроектировать и смонтировать эти ворота без помощи рабочих.

Откатное полотно современных гаражных или заборных ворот обычно сдвигается в сторону благодаря приваренной к каркасу ворот профилированной балки. Она двигается по хорошо укрепленным роликам. Откатные ворота достаточно надежны, практичны, удобны в использовании – они занимают минимум территории. Иногда такой тип ворот называют сдвижным.

Преимущества откатных ворот

Откатные ворота имеют ряд преимуществ перед распашными воротами:

Удобны и практичны в эксплуатации;
Долговечны;
Надежны;
Простые схемы, чертежи откатных ворот позволяют своими руками изготовить их и установить на любое ограждение;
Бесшумны при откате;
Устойчивы к разнообразным климатическим воздействиям;
Имеют жесткую конструкцию и небольшие размеры;
Предоставляют возможности для автоматизации.

Есть у них и несколько недостатков: для надежности и безопасности монтажа схема чертеж откатных ворот рекомендует обустроить бетонированный фундамент и подготовить место для откатывания полотна ворот.

Типы откатных ворот

В зависимости от способов крепления откатного полотна выделяется несколько видов откатных ворот, обладающих своими особенностями:

Ворота с подвесом сверху;
Ворота на опорных роликах;
Ворота консольные.

При монтаже откатных ворот с подвесом сверху несущую балку устанавливают над проемом. Но в этом случае появляется существенный недостаток: ограничивается высота проезда транспортного средства.

Откатные ворота на опорных роликах при монтаже, опираясь на схемы чертежи откатных ворот, имеют направляющую балку вдоль ограждения. На нее накладывается откатное полотно. Оно движется и удерживается вертикально при помощи закрепленной на столбе пары роликов.

Схема действия консольных откатных ворот

Самыми популярными стали откатные ворота консольные. Они привлекательны тем, что полотно ни сверху, ни снизу не имеет никаких ограничителей. Но для установки направляющей балки нужно обеспечить большее свободное расстояние вдоль ограждения.

Подготовка к монтажу откатных ворот

Для установки откатных ворот своими руками нужно подготовить бетонированный фундамент глубиной до 150 см – уровня промерзания грунта — и установить опорные столбы. Фундамент нужно расположить вдоль забора в ту сторону, куда планируется откат полотна ворот.

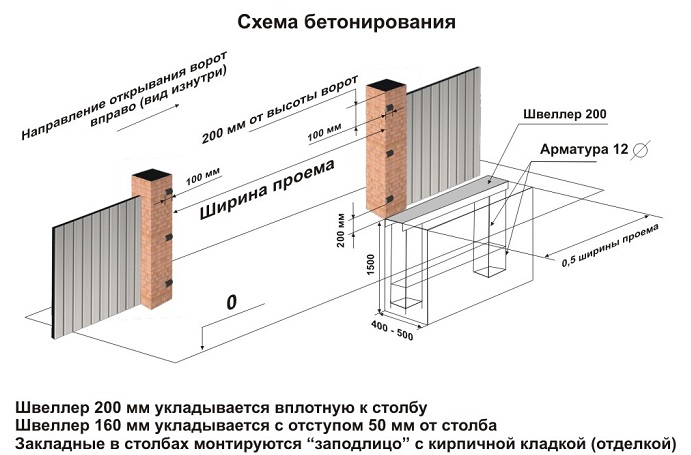

Подготовка фундамента и монтаж откатных ворот

Устройство фундамента

Современные чертежи и схемы для самостоятельного изготовления откатных ворот предлагают:

Подготовить траншею шириной до 30-40 см и глубиной до 1 м. Длина траншеи должна равняться половине длины проема ворот.
Изготовить металлоконструкцию фундамента из металлического швеллера шириной 16-20 см и приварить к нему 8 или 10 ножек из арматуры диаметром до 10-14 мм.
Замешать бетонный раствор, состоящий из смеси 300-500 кг речного песка с 80-120 кг цемента и 300-500 кг мелкофракционного щебня.
Уложить подготовленную конструкцию в траншею ножками вниз и забетонировать свежим раствором. Заливать его нужно вровень со швеллером, чтобы предотвратить образование пустот.

Установка опорных столбов

Параллельно с подготовкой фундамента для откатных ворот следует смонтировать опорные столбы. Их можно изготовить из стальной трубы, швеллера, дубового бруса, бетона или кирпича.

Для столба нужно выкопать яму на глубину фундамента, установить столбы по уровню и залить таким же раствором. Если монтируются кирпичные столбы, то можно предусмотреть по три закладных в каждом столбе, желательно расположить их в 10 см от края проема.

Изготовление откатного полотна

В то время, пока схватывается бетон фундамента и опорных столбов, следует подготовить к монтажу сами откатные ворота. Современные откатные ворота чертеж схема 2013 рекомендует изготавливать откатные ворота своими руками следующим способом:

Очистить от коррозии и масляных отложений и обработать антикоррозионной грунтовкой для эмалевых красок металлические профилированные трубы.
Сварить каркас их этих труб. Для этого нужно расположенный по уровню направляющий рельс расположить вниз разрезом и приварить к нему трубу из профиля. Оптимальное сечение трубы — 60х60х2 мм.
На приваренную трубу следует установить вертикальные стойки с таким же сечением и приварить их к нижнее трубе.
Затем нужно вварить верхнюю трубу, проверить углы и приварить треугольник противовеса.

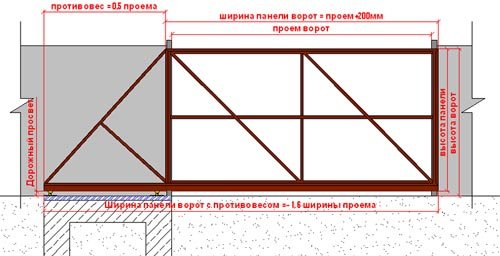

Чертеж каркаса ворот на проем в 4 м

Таким образом подготовлена наружная рама откатных ворот. Для внутренней рамы используются трубы размером 40х20х2 мм. Если предполагается двусторонняя зашивка ворот, то трубу следует расположить посередине, а если односторонняя – то трубу сдвигают на край.

У готовой рамы шлифуются сварочные швы и грунтуется полотно. Окрашивать раму лучше всего алкидной эмалью для наружных работ. После просушки можно приступать к зашивке полотна. Для этой цели используют разные материалы: профнастил, листовую сталь, дерево, сайдинг, можно включить элементы ковки, сэндвич-панелей или использовать решетчатую структуру.

Монтаж откатных ворот

Монтаж изготовленных откатных ворот на застывший фундамент, согласно откатные ворота чертеж схема, происходит так:

На бетонированный швеллер выставляются роликовые тележки и на них надевается направляющий рельс;
Далее по уровню и вдоль ширины забора выставляется и приваривается откатное полотно;
На опорных столбах укрепляются верхний и нижний улавливатели ворот и поддерживающие ролики. При наличии металлических столбов и ролики, и улавливатели привариваются к столбу. Если столбы кирпичные или гранитные – то эта фурнитура крепится к металлической стойке, прикрепляющейся к столбу с помощью дюбелей.

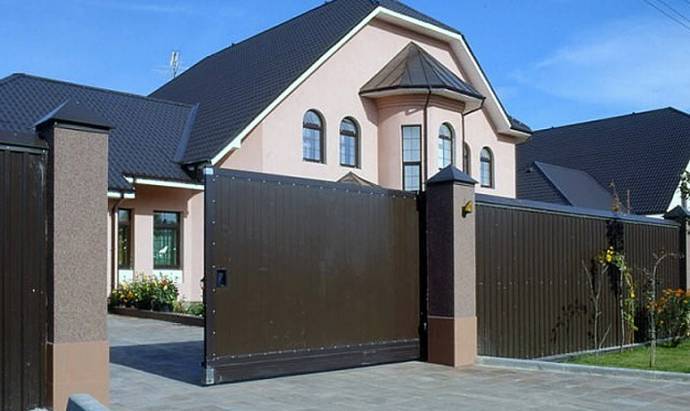

Готовые откатные ворота

Обычно откатные ворота устанавливают внутри двора, но иногда возможно и наружное их расположение. В этом случае оснащение ворот автоматической системой будет более проблематично вследствие размещения целого комплекса элементов: электропривода, фотоэлементов, сигнальной ламы, дистанционного пульта управления, зубчатой рейки, монтажного основания.

Монтаж откатных ворот своими руками

Схожие по теме

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу. В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Установка распашных ворот своими руками: выбор материалов и сборка

Правильная установка ворот распашного типа – это залог их долговечности. Изучив инструкции, даже неискушенный человек может своими руками осуществить монтаж двустворчатой конструкции.

Раздвижные ворота для дачи своими руками

Пошаговая инструкция по установке раздвижных ворот.

Раздвижные ворота своими руками

Безопасность вашего автомобиля зависит от качества ворот установленных в вашем гараже.

Схема раздвижных ворот, чертеж

Чертёж и схема раздвижных ворот, пошаговая инструкция.

Инструкция по установке секционных ворот своими руками

Поэтапная инструкция по установке секционных ворот алютех: технология, советы. Ворота секционные: инструкция по установке, тонкости работы.

Часто задаваемые вопросы и ответы

На сегодняшний день кадастровые работы и их результат является документ, представляющий собой электронный вид, утвержденной формы (Xml-cхемы). Любой результат кадастровых работ можно подписать электронной цифровой подписью (ЭЦП) заявителя, что позволит правообладателю не тратить время на посещение МФЦ для передачи пакета документов для осуществления кадастрового учета или регистрации права на объект недвижимости, а направить электронный документ посредством интернета в Росреестр. Для изготовления ЭЦП необходимо обратиться в любой удостоверяющий центр, занимающийся изготовлением квалифицированных сертификатов ключей проверки электронной подписи (КСКП ЭП), согласно Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» для Росреестра. При изготовлении КСКП ЭП для физических и юридических лиц применяется специальный алгоритм шифрования информации, исключающий изменение документа, подписанного такой электронной подписью.

Процедура согласования границ земельного участка установлена 221-ФЗ от 24.07.2007г. и является обязательной если проводятся кадастровые работы, в результате которых уточняется местоположение границ(ы) земельного участка, в отношении которого осуществлялись работы, или смежных с ним земельных участков, сведения о которых внесены в Единый государственный реестр недвижимости:

1) собственности;
2) пожизненного наследуемого владения;
3) постоянного (бессрочного) пользования;
4) аренды (если такие смежные земельные участки находятся в государственной или муниципальной собственности и соответствующий договор аренды заключен на срок более чем пять
Порядок согласования границ включает в себя: 1) Извещение всех заинтересованных лиц; 2) проведение согласования границ и составление акта согласования.
Извещение правообладателей смежных земельных участков может проводится как в индивидуальном порядке, так и путем проведением собрания о согласовании местоположения границ и посредством опубликования в СМИ в порядке, установленном для официального опубликования муниципальных правовых актов. Опубликование извещения о проведении согласования границ осуществляется при отсутствии информации в ЕГРН о контактных адресах заинтересованных лиц.
Более развернуто вы можете прочитать в этой статье по ссылке.

С 01.01.2017г. произошло объединение процедур кадастрового учета и регистрации прав объектов недвижимости в соответствии с вступившим в силу ФЗ-218 от 13.07.2015г. “О государственной регистрации недвижимости”. Оформить объект недвижимости теперь будет возможно в один этап передачи правообладателем пакета документов в уполномоченные федеральные органы для проведения комплекса процедур и получения в результате выписки из ЕГРН о зарегистрированном праве. На сегодняшний день данная процедура, к сожалению технически не реализована Росреестром, но по информации, предоставляемой Минэкономразвитием, возможность осуществления одновременного кадастрового учета и регистрации права планируется к 01.07.2017г.

В случае образования земельного участка из земель, находящихся в государственной или муниципальной собственности, в соответствии с Земельным кодексом участок предоставляется на основании схемы расположения земельного участка на кадастровом плане территории. Схема расположения на КПТ имеет утвержденную форму в соответствии с приказами Минэкономразвития и могут готовится как в электронном виде, так и в бумажном виде. Электронный вид представляет собой формат Xml-схемы и подписывается электронной подписью уполномоченного органа местного самоуправления. Предоставление земельного участка на основании схемы расположения на КПТ осуществляется для участков, предоставляемых для садоводства, личного подсобного хозяйства, индивидуального жилищного строительства.

Невозможность считывания диска, заверенного электронной подписью кадастрового инженера, на устройстве МФЦ или регистратора Росреестра – это одна из причин приостановки кадастрового учета. Однако, проблема зачастую не в дефекте диска или считывающего устройства, а в других нюансах, которые более подробно отражены здесь. Для решения данной проблемы следует повторно обратиться к кадастровому инженеру, который готовил пакет документов, и он перезапишет вам диск.

После оформления документов (подготовки технического плана или межевания), пакет документов направляется в Росреестр через МФЦ. Регистратор проверяет наличие документов, их соответствие установленным формам, правильность указанных сведений. В случае, если он находит препятствия для регистрации, то выносит решение о приостановке, о чем сообщает заявителю. Для разъяснения причины приостановки, и расшифровки бюрократических фраз, которыми обычно пестрит приостановка, стоит обратиться к кадастровому инженеру, формировавшему документы. На внесение изменений обычно предоставляется три месяца. Более подробно о приостановках и причинах их получения можно почитать тут.

Сооружение откатных ворот своими руками

Ворота являются неотъемлемой частью участка территории. Ограждения способны ограничить проход людей и проезд автомобиля, владельцы участка могут контролировать перемещения по своей территории.

На сегодняшний день существует огромный выбор материалов и комплектующих для ограждения территории, которые снабжаются даже автоматической системой. Наиболее простыми и удобными, надежными и практичными в этом плане являются сдвижные ворота. Откатные ворота представляют собой простую конструкцию, которая снабжена электроприводом.

Такие конструкции активно используют на промышленных предприятиях, а также в частном секторе, где ограничено пространство вокруг ворот. Различная цветовая гамма и формы щита, а также дополнительные аксессуары к воротам, позволят создать привлекательный внешний вид участка.

Особенности конструкции сдвижных ворот

Конструкция ворот простая и имеет следующие элементы:

щит;
рама в фундаменте;
направляющие и ролики;
электропривод.

Главная особенность сдвижных (откатных) ворот заключена в самом названии. Откат в сторону, благодаря простой конструкции, существует давно, однако в последнее время такой вид ворот приобретает все большую популярность.

Сдвижные ворота представлены в виде прямоугольной рамы, обшитой сэндвич-панелями, профиль которой состоит из алюминия или оцинкованной стали. Предварительно профиль обрабатывают специальным защитным средством, которое устойчиво к коррозии.

Силовая рама — это несущая конструкция, которая изготавливается из металла, а затем бетонируется.

В верхней части рамы устанавливаются направляющие, а в противоположной стороне — уловители (нижний и верхний).

Ролики расположены на одинаковом расстоянии и в двух местах конструкции.

Механизм движения представлен электроприводом, которым можно управлять с помощью стационарной кнопки или пульта. Поскольку механизм автоматический, это значительно облегчает открытие и закрытие ворот водителю в непогоду.

Существуют откатные ворота трех видов:

подвесные;
консольные;
рельсовые.

Подвесные ворота чаще всего используют на промышленных предприятиях. По размеру они огромны, а установка ворот обходится очень дорого. Но взломать такие ворота невозможно. Негативные факторы никак не сказываются на внешнем виде материала.

Консольная конструкция считается самой лучшей как на отечественном, так и на мировом рынке. Устройство бесшумное, не нужен готовый проем, простой монтаж. Только эта модель имеет много деталей: раму, ролики, направляющие рельсы, консольные блоки, поддерживающую скобу.

Рельсовые механические ворота не требуют много места, очень удобны и просты в эксплуатации. Полотно на колесиках устанавливается на рельс, который прокладывают на земле. Механические воздействия никак не влияют на внешний вид.

Преимущества и недостатки сдвижных ворот

Основными достоинствами всех видов данной конструкции, в отличие от других типов, принято считать:

практически бесшумный и плавный ход;
зимой можно не расчищать снег в проеме ворот;
высокий срок службы;
ручное управление;
надежность и простота;
устойчивость к негативным явлениям природы.

Недостатки откатных ворот:

столбы и ворота нужно бетонировать;
откат требует свободного места, чтобы не закрывать калитку;
следует следить за роликовой системой (она должна быть всегда очищена от снега и листьев).

Монтаж сдвижных ворот своими руками

Для установки откатных ворот понадобятся следующие инструменты: лопата, сварочный аппарат, лом, рулетка, уровень, молоток, дрель со сверлами по металлу и болгарка.

Полотно ворот устанавливается вдоль забора. Место откатки следует определить заранее, в этом вам поможет чертеж конструкции. На строительном рынке или в специализированных магазинах для строительства можно купить все необходимые материалы. После покупки можно приступать к монтажу, который состоит из нескольких этапов.

Изготовление и установка столбов. Можно использовать бетонные столбы, трубу из металла или деревянные брусы. Для прочности их следует забетонировать. Глубина должна превышать 1 метр.
Фундамент расположить вдоль забора и забетонировать. С этой целью выкапываем траншею глубиной около 1 метра, шириной не более 0,5 метра. Длина должна составлять полразмера проема.
Изготовление металлической части ворот. Необходим металлический швеллер с шириной около 15−20 см. Его длина должна быть равна длине фундамента. Затем к швеллеру привариваются металлические ножки диаметром 13 мм. После этого металлическая часть укладывается в траншею ножками вниз и бетонируется. До полного высыхания бетона следует подождать неделю. За это время можно изготовить сдвижные ворота.
Сварка и окраска щита. Вначале нужно удалить болгаркой из металлических труб и рельса следы коррозии и масляные пятна, а затем обезжирить бензином или другим специальным средством. Далее наносится антикоррозийная грунтовка и оставляется на время до полного высыхания. После этого варим раму. Для этого берется шестиметровый направляющий рельс, который располагается разрезом вниз, и к нему приваривается профильная труба размером 60×30×2 мм.
Затем на эту трубу устанавливаются и привариваются вертикальные стойки, такого же размера. Предварительно их нужно измерить угольником. Наружная рама ворот готова. Последний штрих — вварить внутреннюю трубу размером 40×20×2. Зашлифовываем швы болгаркой и наносим грунтовку на готовое полотно.
Само полотно можно окрашивать кистью или специальным краскопультом (если вы умеете им пользоваться). Когда краска высохла, следует провести прошивку деревом, металлическим листом или пластиком.
Монтировка механизма. Роликовую систему устанавливаем на швеллере. Её закрепляют боковой частью и накладывают на роликовые тележки направляющий рельс. Затем полотно нужно выставить вдоль забора и приварить. Улавливатели ворот и подвижные ролики закрепляются на несущих столбах. Закрепить можно с помощью сварки, дюбелей или хомутов.

Управление воротами осуществляется с помощью автоматики. Если сделать самому, обойдется гораздо дешевле, чем приобретенная автоматика. Это довольно кропотливая работа, которая требует много усилий. Вам необходимо приобрести электродвигатель, он должен располагаться на специальной стойке.

Самодельные сдвижные ворота обойдутся вам около 400−500 у.е., в зависимости от материала и качества комплектующих.

Возможные ошибки при установке сдвижных ворот

Если устанавливать ворота самостоятельно, можно допустить некоторые погрешности. Самые распространенные ошибки при монтаже откатных ворот:

Неправильная подготовка основания.
Плохо или неправильно закрепленные комплектующие.
Неправильно подобранная масса ворот под несущую балку. По этой причине ворота могут провиснуть.
Если ворота начали скрипеть, это свидетельствует о том, что в подшипниках имеется песок, который нужно удалить, или при монтаже расстояние между опорами было отмерено меньше нормы.
Если на местах сварки имеются подтеки, то это говорит о неправильной технологии покраски полотна. Поверхность следует обезжирить, очистить и загрунтовать, только после этого приступать к покраске.
Чтобы столбы не перекосилисьв одну сторону и не вспучились, следует учесть глубину промерзания грунта и массу фундамента. Он должен быть в несколько раз больше самой нагрузки.

Монтаж сдвижных работ несложный, поэтому, если выполнять все рекомендации и правила, можно с легкостью установить их самостоятельно.

Раздвижные ворота: практичность в эксплуатации

Владельцы загородных строений в любом случае оборудуют въездной проем воротами, но зачастую распашного типа, не требующего умения в монтаже. Тем не менее, раздвижные створки ворот так же не сложны в создании и установке, но несколько практичнее.

Особенности раздвижных полотен: преимущества и недостатки

Раздвижные ворота являются оптимальной конструкцией при обустройстве пространства въезда на территорию, особо в условиях, когда данная площадь несколько ограничена в эксплуатации. Другими словами, зачастую многие территории не позволяют оснащать проезд распашными воротами по причине небольшой площади, позволяющей распахивать полотна, в чем и заключена основа монтажа раздвижных систем.

К положительным сторонам рассматриваемых конструкций перекрытий въезда допустимо отнести следующие показатели:

Дабы создать раздвижное полотно ворот своими руками и установить его по месту эксплуатации, не требуется больших специализированных познаний в сфере строительства.
Комфорт эксплуатационного использования типовых ворот заключен в том, что даже не автоматизированные конструкции довольно легко открывать своими руками даже детям.

Данный факт обеспечивается роликовыми системами и качественному направляющему профилю. Ко всему, раздвижные ворота не требуют расчищать прилегающую территорию от снега, дабы раскрыть проезд.

Долговечность конструкции сводится именно к качественным комплектующим элементам, что будут использованы при создании ворот своими же руками.
Безопасность систем заключена в конструктивной устойчивости полотен.

Так ветровые воздействия, атмосферные осадки и температурные показатели не сорвут створку с места. Что не скажешь о распашных изделиях.

Экономия прилегающей территории.

К раздвижным полотнам, подъезжающее авто, может останавливаться вплотную.

Универсальность конструктивных решений при оформлении.

Обустраивая конструкции раздвижного типа собственноручно, допустимо сконструировать модель, предназначающуюся, как для использования в частных целях, так и для перекрытия проезда на объектах промышленного типа. К тому же, широкий ассортиментный ряд предлагаемого строительного материала, позволяет создавать своими руками по истине надежные перекрытия.

Эстетичность и декоративность систем сдвижного типа заключается в типе и виде использования материала для создания блоков перекрытия своими руками.

В качестве обшивки может использоваться разнообразный строительный материал, предназначенный для использования для наружных работ: древесина, профильный либо листовой металл, кованые элементы, сэндвич-панели и прочая продукция.

Индивидуальность загородного дома может подчеркнуть именно въездное перекрытие на территорию.

Раздвижные блоки допустимо создавать по индивидуальному усмотрению и вкусу, что может отображаться в размерах, формах и, конечно же, стоимости.

У раздвижных ворот, как и у любого масштабного изделия, есть свои недостатки, которых, к счастью, всего лишь два:

В сравнении с распашными конструкциями перекрытия въезда на территорию, откатные системы несколько дороже обходятся в обустройстве.
Для качественной деятельности свободного отката полотна вдоль ограждающего строения требуется некоторое пространство, примерно равное ширине проезда.

Комплектация блоков и инструменты

Раздвижная конструкция состоит из таких элементов:

Внутренний и наружный каркас, который рекомендовано создавать из трубного проката.
Швеллер для фундамента.
Основные комплектующие детали: ролики, улавливатели, направляющие и прочее.
Автоматика, если ворота будут создаваться под автоматическое использование. В прочем, автоматику допустимо установить и позже.
Обшивка каркаса подбирается относительно личного предпочтения. Все зависит от стилистики строения и прилегающего участка. Зачастую используют профильный лист, закрепляемый на каркасе саморезами.

Примерный расчет затрачиваемого материала допустимо свести к приблизительным показателям, поскольку объем сырья зависит от высоты и ширины будущей конструкции:

Для целей использования

Труба квадратного сеченияВнутреннее обрамление – каркас воротТруба квадратного сеченияДля столбовТруба (квадратная)Для наружного каркасаПрофильный лист типа С-8Для формирования плоскости полотен

Этапы деятельности

Для начал совершения самостоятельных работ, стоит определиться с требуемыми размерами конструкции, достаточной для въезда на территорию того либо иного транспорта.

Стоит отметить, что ширина проезда играет немалую роль. Так для узких улочек рекомендовано делать въезд шире обычного, дабы транспорт смог свободно въехать/выехать.

Основательно определившись с шириной проезда, стоит начать и сами работы:

Старт работ начинается с монтажа по месту опорных столбов, которые могут быть созданы из кирпичной кладки, бетона либо металла. Опоры должны быть установлены в грунт на глубину, равной ниже промерзания, относительно регионов застройки. Далее опоры бетонируют.
Далее выкапывается фундамент под конструкцию, что необходимо для закрепления консольных балок на уже установленных опорных столбах.

При размере полотна, допустим в 4 метра, фундамент самостоятельно можно выкопать длиной в 2 метра, чего будет достаточно. Глубина траншеи под фундамент может достигать 0,5 метра. Далее траншея наполняется прутами арматуры и заливается бетонной смесью. Сверху устанавливается швеллер (закладная), уложенный по уровню (вниз ножками), к которому в последствии будут закрепляться откатные тележки.

Прежде, как приступать к созданию своими руками каркаса полотна, стоит прорисовать схему со всеми необходимыми размерами с обязательным указанием расположения ребер жесткости.

Согласно чертежу и полученным размерам, нарезается профиль и сваривается в шахматном порядке. Типовой порядок сварочных работ не позволит конструкции в процессе сборки своими руками перекоситься.

Далее собранная каркасная часть полотна в местах сварки пришлифовывается и покрывается грунтовкой.

Обшивать каркас створки, рекомендовано после навешивания по месту эксплуатации, поскольку в ином случае, конструкция будет неподъемной для человека.

Роликовые каретки к швеллеру допустимо закрепить сварочным стыком или же с помощью использования болтов.

Специалисты рекомендую в данном случае использовать именно сварочный аппарат, поскольку в точности по месту расположить каретки достаточно трудно, что несколько легче сделать сварочным стыком. Для начала их стоит немного прихватить сваркой.

Далее устанавливаются закладные (из труб) для закрепления комплектующих элементов. В одной параллели к ним стоит приварить сварочным аппаратом улавливатели (нижний и верхний), а так же верхние роликовые системы.
На торец направляющего профиля рельсы монтируют концевой ролик с использованием специального зажима.

Рекомендовано торцевые части направляющего рельса снабдить заглушками, дабы туда не попадали атмосферные осадки, а сама система не поддавалась промерзанием.

После проверки конструкции на качественность работоспособности, роликовые каретки, которые изначально слегка прихватывались сваркой, допустимо окончательно приварить к нужному месту расположения.

Обшивка каркасной части, как уже ранее было отмечено, допустимо делать из любого строительного материала, как с двух сторон, так и с одной, к примеру, наружной стороны, для придания эстетичности раздвижных ворот.

По сему видно, что раздвижные системы создавать собственноручно не так и сложно, главная трудность заключена в терпении и в точности действий.
