Отопление посредством печи двухэтажного коттеджа

Отопительная печь на два этажа

Деревянный двухэтажный дом и отопительная печь на два этажа — это вполне сбыточная мечта, если приложить усилия и иметь необходимые финансы.

Отопительная печь на два этажа

Двухэтажные печи могут быть разными по конструкции, но по схеме ненамного сложнее обычных, одноэтажных отопительных строений. Конечно, на ее строительство понадобится большее количество строительных материалов и времени, но зато, приложив усилия один раз, вы полностью оснастите дом печным отоплением, которое выручит вас не раз.

Представленная печь на два этажа компактна и аккуратна, она не займет большой площади, но ее функциональность поможет не только обогреть дом, но и приготовить пищу. Поэтому можно считать, что печь поможет в любых сложившихся обстоятельствах, если даже к дому внезапно будут отключены иные источники энергоснабжения.

Весь проце сс ст ройки идет по схеме, в соответствии с выбранной домовладельцем моделью.

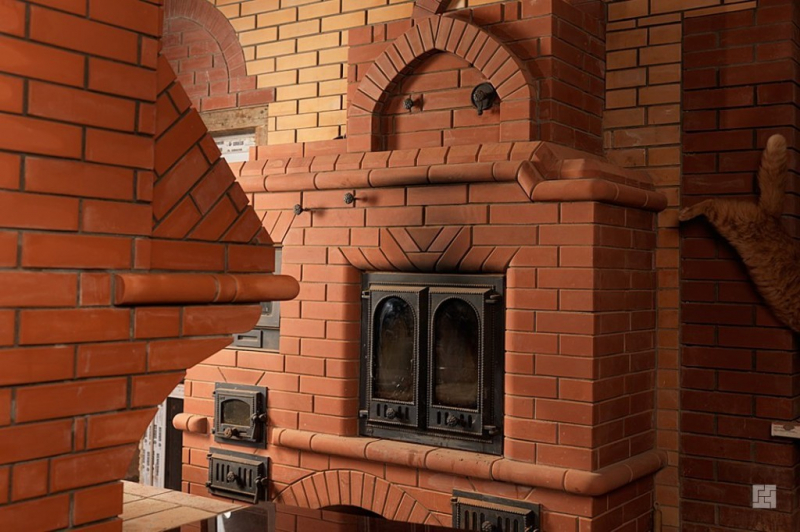

Очень удачный вариант двухэтажной печи

Строение из кирпича должно стоять на хорошо подготовленной основе — фундаменте. Печь, выстроенная на два этажа, будет значительно массивнее, нежели одноэтажная, и фундамент должен быть хорошо рассчитан.

Фундамент

Размер основания данной печи 90 × 90 см, высота от пола до потолка равна 2м 10 см. Фундамент должен быть немного больше основания, и сможет составлять, примерно , 100×100 см.

Печь — тяжелая, и армирование потребуется серьезное

Для устройства фундамента понадобятся следующие материалы:

  • доски для постройки опалубки;
  • цемент ;
  • песок;
  • щебень;
  • арматура;
  • лист рубероида, который будет служить гидроизоляцией .

Фундамент, устраиваемый в уже построенном доме, сделать сложнее, нежели при постройке дома, но и это возможно. Для этого придется выполнить ряд подготовительных работ.

  • Если полы в доме — деревянные, то разметив место, где будет расположена печь, придется выпилить часть досок. Очень важно предусмотреть расположение постройки таким образом, чтобы она проходила через перекрытие потолка между несущими балками, а не упиралась в одну из них, иначе придется перестраивать еще и потолок.
  • Когда доски будут вырезаны, можно приступать к копке котлована под фундамент. Глубина ямы выбирается, опираясь на особенности состава и промерзания почвы. Она может варьироваться от пятидесяти до восьмидесяти сантиметров.
  • Далее дно котлована хорошо утрамбовывается, и на него засыпают песок. Эта подушка должна составлять не менее 10 — 15 см.
  • Следующим этапом идет установка опалубки из досок. Щели между ними не должны быть широкими, чтобы раствор бетона не вытекал из формы. При необходимости придется их подконопатить .
  • У станавливается арматура. Она может быть сварена между собой в виде крупной сетки или закреплена (обвязана) с помощью стальной проволоки.
  • Самым ответственным моментом в устройстве фундамента является заливка раствора в форму опалубки. Первым слоем может быть более грубый раствор, изготовленный из гравия и цемента. После того, как он схватится, заливается верхний контрольный слой из цемента и песка в соотношении 1:3.

Заливка спешки не любит — порядка трех недель

Фундамент может быть устроен наравне с полом, или же может подниматься над покрытием на 5 — 7 см. Его поверхность должна быть идеально выровнена. Это необходимо, чтобы вся конструкция выкладывалась в идеальной горизонтали. Не стоит торопиться начинать кладку — необходимо дождаться затвердевания и усадки фундамента, а это займет не менее 3 недель.

Общий вид «пирога» фундамента

Когда основа будет готова, сверху нее , на выровненную поверхность, укладывается в один или несколько слоев рубероид, который будет играть роль гидроизоляции.

Строительство печи

Для строительства необходимо приобрести качественные материалы, если вы хотите, чтобы печь имела респектабельный вид и послужила по предназначению немалый срок. Для кладки понадобится:

  • Кирпич красный — 1085 — 1090 шт. Лучше купить его с запасом, на случай брака или неудачного раскалывания ;
  • Кирпич силикатный или шамотный- он огнестоек и нужен для выкладывания топки, всего 150 — 155 шт. ;
  • для изготовления раствора нужна глина — порядка 200 кг и песок, примерно 75-80 ведер ;
  • стальная 2-х миллиметровая проволока для закрепления чугунных дверок ;
  • уголок металлический 7 × 7 см — 2 шт. ;
  • уголок металлический, длиной 80 см, 40× 40 мм — 6 шт. ;
  • уголок металлический, длиной 40 см 40 × 40 мм — 2 шт. ;
  • лист металлический 1 × 1 м для настила перед топкой ;
  • асбестовый лист или шнур 10 — 12 м .

Не обойтись при устройстве печи и без чугунных элементов:

  • задвижки для дымохода — 3 шт.;
  • решетка колосника — 1шт .
  • дверца топки 1шт .;
  • дверка поддувала 1 шт.;
  • дверцы для очистной камеры 5 шт.;
  • панель варочная с двумя конфорками 1 шт .

Если все подготовлено, можно двигаться дальше:

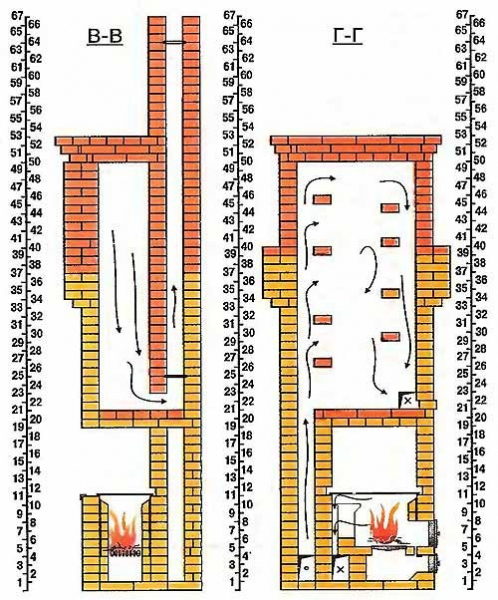

Главная схема — порядовка кладки

  • На гидроизоляционном материале, настеленном на фундамент, размечают расположение первого ряда.
  • Замешивается раствор, состоящий из глины и песка. Его пропорции будут зависеть от жирности глины. Поэтому лучше поэкспериментировать, и составить его заранее. Для этого нужно смешать ингредиенты в разных пропорциях и слепить из достаточно густого раствора шарики. Тот раствор, который, высыхая, не да ст тр ещин, будет самым оптимальным вариантом для кладки. В таких пропорциях и нужно делать весь раствор для печи.
  • По разметкам выкладывается насухо, т.е . без раствора, первый ряд кирпичной кладки. В процессе наглядного выяснения, как будут укладываться кирпичи, возможно, несколько из них придется подогнать (уменьшить). Первый ряд свободно крепится на гидроизоляцию.
  • На втором ряду устанавливают поддувальную дверцу, закрепив ее проволокой и временно подперев кирпичами.

Так вставляют дверцы

  • С четвертого ряда идет монтаж топочной камеры. Ее начинают выкладывать шамотным кирпичом. На этом же ряду на очистные камеры ставятся две две рцы.
  • Пятый ряд — укладывают асбестовые полоски по бокам дна топочной камеры. На них в даьнейшем на кронштейны укладывают колосник ( решетку) .
  • Шестой — ставится топочная дверца, по тому же принципу, что и поддувальная.
  • ряды восмь — десять — работа идет строго по схеме.
  • На 11 ряду на передний край закрепляется стальной уголок, а топочная камера накрывается чугунной варочной панелью. Ее устанавливают на полоски асбеста.

Один из главных элементов — варочная панель

  • С 12 по 16 ряд по схеме выкладываются стенки варочной камеры.
  • На 17 ряду вмуровывыаются металлические уголки, на которые сверху идет сплошная кладка кирпича.
  • Восемнадцатый и девятнадцатый ряды выкладываются сплошными, кроме трех отверстий для отвода дыма в дымоход.
  • На двадцатом ряду — дверца еще одной камеры очистки, и , начиная с этого ряда по 23-й, поднимаются стенки сушильной камеры.
  • На 24 — снова уголки, которые станут основой для кладки, которая образует потолок камеры.
  • На двадцать пятом на камеру очистки закрепляется дверца, и по двадцать девятый ряд работа идет по схеме без отступлений.
  • На тридцатом ряду вмуровываются две задвижки.

Монтаж дымоходных задвижек

  • С тридцать первого по тридцать пятый ряд выкладывается узкая часть печи, в которой проходят каналы дымоотвода.
  • С тридцать шестого по тридцать восьмой кладка расширяется, подходя к потолку, что очень хорошо видно на схеме.
  • Следующие ряды относятся уже ко второму этажу, и нумеруются они снова с первого ряда.
  • С первого по двадцать шестой ряд печь-дымоход выкладывается по схеме. При этом не забываем сразу аккуратно очищать дымоотводные каналы. На втором ряду установить дверцу на камеру очистки.
  • На двадцать седьмом вмуровывается последняя задвижка.
  • С двадцать седьмого по тридцатый ряд все идет по схеме.
  • Тридцать первый и тридцать второй второй ряды — это начало дымоходной трубы, которая упирается в потолок второго этажа. Если потолок находится выше, значит, труба выкладывается по той же схеме до него.

Насквозь через потолок и кровлю

  • Следующая часть печи, пройдя через потолок второго этажа, проходит на чердак и выводится на крышу. Труба вся выкладывается по схеме последних рядов.

Другие варианты двухэтажных печей

И печь, и камин одновременно

Этот достаточно компактный вариант печи на два этажа дома решен несколько иначе и по внешнему оформлению, и по конструкции. Топка в этом случае имеет дверцы из огнеупорного стекла, а при их открытии она превращается в камин. Но у этого варианта есть свой недостаток — отсутствие варочной панели, которая никогда не помещает в печи частного дома. Поэтому подобное сооружение хоть и будет работать на два этажа, но имеет только одну функцию — отопительную. Конечно, оно является украшением интерьера, создает уют и комфорт, но все-таки печь должна быть многофункциональной, и приходить на помощь в нужное для семьи время.

Большой плюс печи — духовка

Такая печь, работающая на два этажа, имеет значительно больше функций. Выше топки предусмотрена духовка, а на боковой стене вмонтирован кронштейн, на который можно повесить для просушки одежду, вернувшись домой, после дождя.

Хочется отметить компактность строения и идеально аккуратную кладку, которая выполнена высококвалифицированным профессионалом-печником. Несмотря на свой скромный размер, печь смотрится надежным и капитальным строением. Благодаря своему внешнему виду, сооружение стало декоративным украшением помещения.

Наглядный видеопример — печь на два этажа

Если вы возводите двухэтажный дом, задумайтесь сразу и о печи, так как потом ее встраивать будет гораздо сложнее. Придется делать отверстие не только в межэтажном перекрытии, но и в чердачном, а также в крыше. Именно поэтому лучше печь строить вместе с домом — она не раз выручит вас при непредвиденных обстоятельствах, а также принесет в ваш дом тепл о и у ют.

Понравилась статья?
Сохраните, чтобы не потерять!

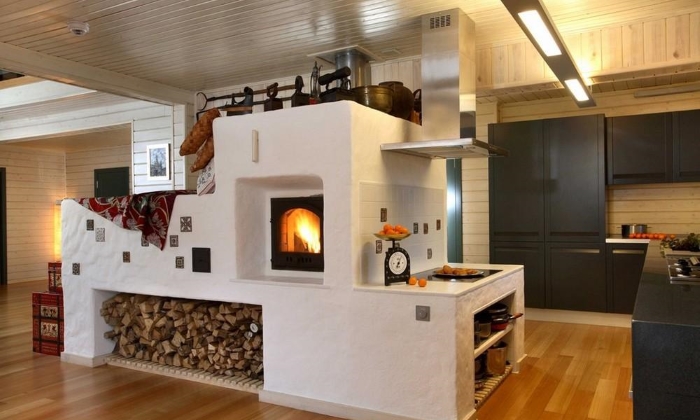

Печное отопление двухэтажного дома и в наше время популярно

Отопление двухэтажного коттеджа при помощи печки является довольно простым, и какого-то особого отношения к себе такая система не потребует. Единственное условие, которое нужно соблюдать при использовании любой печки: регулярное протапливании. Печное отопление двухэтажного дома очень удобно в использовании, но ценой за эту легкость станет сложность установки, поэтому перед возведением печной отопительной системы необходимо составить точную и конкретную схему выполнения работ.

Печное отопление может работать автономно, и перебои с топливом в таком случае грозить не будут. Правда, нужно всегда учитывать тот факт, что печка занимает довольно большую площадь, и подумать об этом нужно заблаговременно. К тому же, являясь отличным декоративным элементом дома, рабочая температура печки практически не поддается регулировке, из-за чего происходит неравномерное распределение тепловой энергии.

К недостаткам печного отопления можно отнести и длительный процесс нагревания: протапливание системы обычно занимает довольно длительный период времени. Таким образом, использовать большую печь в загородном доме не очень рационально, поскольку прогрев в таком случае будет слишком долгим.

Печки также не славятся высоким КПД, ведь сначала происходит нагрев стенок печки и находящихся рядом поверхностей, а уже потом печь начинает отдавать тепло в окружающее пространство.

Читайте также:  Правильный настил ламината своими руками

Инструменты и материалы для строительства печи

Для постройки печки необходимо некоторое количество материалов и инструментов, без которых не обходится ни одно строительство печных систем.

Перечень необходимых стройматериалов и приспособлений:

  • огнеупорные кирпичи;
  • полнотелые кирпичи;
  • шамотная глина;
  • песок;
  • цемент;
  • топочная и поддувальная дверцы;
  • металлические уголки;
  • мастерок;
  • емкость для замеса.

Как работает печное отопление двухэтажного дома

В том случае, если печное отопление в доме будет главным, то на каждом этаже необходимо установить отдельную печь. Вообще, лучше всего будет спроектировать и рассчитать печную кладку еще до постройки дома.

Установленная на втором этаже печь должна располагаться прямо над печкой, которая находится этажом ниже. Это делается для уменьшения нагрузки на перекрытие между этажами. Кроме того, для обеспечения большей надежности и жесткости часто используются железобетонные плиты.

Строить печь для двухэтажного дома необходимо с использованием глиняного раствора, который значительно увеличивает срок службы устройства. Укладка кирпича осуществляется в форме свода, что на порядок повышает надежность конструкции (прочитайте также: “Проект отопления двухэтажного дома – пример проектирования системы”).

Печь как дополнительный источник тепла

Как работает отопительная печь на два этажа

Для полного понимания того, как работает печь в двухэтажном доме, можно обратить внимание на фото. Если дом выполнен из кирпичной кладки, то установить печь можно на стальные балки, которые изначально вмонтированы в стены здания. При монтаже балок нужно применять прокладки, которые будут смягчать влияние веса на стены и предотвратят тем самым их деформацию. Пространство между балками заливается обычным строительным раствором, а вот для надежного цементирования печей используется именно глиняный раствор.

При установке печей для отопления коттеджа необходимо соблюдать независимость систем: каждая печь двухэтажного коттеджа должна быть способна работать отдельно от другой.

При желании в возведенную конструкцию можно вмонтировать и камин, который будет добавлять дополнительную порцию уюта. Если выбрать в качестве основной печи, расположенной на нижнем этаже, отопительно-варочный вариант, то такая конструкция позволит обеспечить дом всем необходимым.

Преимущества и недостатки печного отопления

Но система печного отопления обладает и рядом недостатков. Во-первых, габариты и вес: установленная в доме печка будет смотреться хорошо, но значительное уменьшение полезного пространства все же будет заметно. Большой вес печных конструкций обуславливает необходимость закладки фундамента. Во-вторых, длительное время прогрева системы. Конечно, это качество действует в обе стороны, ведь длительный нагрев в дальнейшем приводит к столь же длительному остыванию. КПД печей тоже является их недостатком, поскольку большая часть тепла будет уходить или в трубу, или на обогрев стен.

Особенности конструкции печей

Главную задвижку печи нужно размещать на нижнем этаже, а вот дублирующие ее элементы вместе с задвижкой камина обычно находятся этажом выше. Потоки дыма из камина и печи обычно объединяются прямо над задвижкой, где обязательно должен быть оборудован небольшой просвет (прочитайте: “Проект дома с печным отоплением – делаем планировку заранее”).

Колпак первого яруса обязательно должен быть перекрыт, но отверстия для его прочистки и прочистки нижних проходов находятся на втором этаже. Печь и футеровка обычно изготавливаются из шамотного кирпича, а между ними необходимо проложить базальтовый картон. Такое решение позволяет предотвратить возможное появление трещин в кладке.

Видео о печном отоплении:

Закладка фундамента для печного отопления

О необходимости и назначении фундамента речь шла выше. Установка печи возможна только в том случае, если для нее готов фундамент, а процесс его создания занимает некоторое время. При закладке фундамента необходимо соблюдать некоторые правила, которые помогут создать надежную основу для печки.

Фундамент можно устраивать только на плотных грунтах. Отлично подойдут полускальные или скальные грунты. Если же грунт насыпной, то его необходимо тщательно уплотнить таким образом, чтобы его итоговая толщина не превышала 20 см.

Расстояние от фундамента до стен дома должно составлять не менее 5 см, а свободное пространство можно засыпать песком. Кроме того, ни в коем случае нельзя объединять фундаменты здания и печки, иначе в дальнейшем могут возникнуть деформации не только печи, но и всего дома.

Как одним камином отопить двухэтажный дом

Осень… Пока сентябрь, днём на улице по-летнему ласковая погода. Но мы-то знаем, что как бы ни было тепло, рано или поздно придут холода, и вопрос обогрева в дачном доме встанет ребром. Конечно, многие не задаются проблемой отопления загородного жилища, потому что используют его только в летний период.

Но год на год не приходится — бывает лето, больше похожее на осень, да и дачники проживают в разных климатических регионах. Ну и конец и начало сезона у всех разные — кто-то заканчивает садово-огородные дела с началом учебного года, а другой ориентируется на первый снег. Поэтому источник тепла в загородном доме не помешает, даже если это только летняя дача.


Камин может быть единственным обогревательным прибором на двухэтажный дом

Один из вариантов обогрева в не слишком жаркое время — устройство камина. В этой статье хочу рассказать об устройстве каминного отопления в одном дачном домике.

Реальная история отопления одного дачного домика

Хозяева этого дома в дачном посёлке под Санкт-Петербургом начинали дачный сезон рано — в марте-апреле. В это время на Северо-западе ещё уверенно лежит снег. А уезжали в город уже с новым снегом, в ноябре. Наличие отопления при таком режиме эксплуатации дачного дома — обязательное условие.


Первый снег на дороге к дачному посёлку

Магистрального газа в посёлке не было, площадь участка не позволяла установить газгольдер (резервуар для хранения газа), использовать баллонный газ по расчётам владельца получалось не экономично. Количество киловатт, выделенных на дом, было недостаточным для устройства системы отопления на базе электрического котла или использования электрообогревателей. Выбор отопительного прибора сузился до твёрдотопливного котла или печного отопления.

Вариант с котлом не подошёл, потому что предполагалось, что в основном в доме будет жить тёща с внуками, а пожилой женщине сложно управляться с такой отопительной техникой. Традиционная печь оказалась слишком громоздкой для небольшого домика.

В конце концов выбор пал на камин, и заказчика интересовал вопрос, можно ли использовать только его для отопления небольшого каркасного дачного дома в период с ранней весны до поздней осени. К тому же, решив проблему с обогревом, можно получить и украшение гостиной — камин, возле которого так приятно собираться на зимние семейные праздники.


Новогодние праздники с теплом камина

Камин как отопительный прибор

Итак, выбрав камин, следовало выяснить, подойдёт ли он в качестве решения поставленной задачи. Камин как отопительный прибор? А почему бы и нет.

Хотя в последнее время камин из вполне утилитарного отопительного устройства, каковым он традиционно являлся, например, в Англии и европейских странах (русские предпочитали печи), стал, скорее, дизайнерской «штучкой» в интерьере, плюс демонстрацией достатка владельца. Чаще всего камин — недешёвое удовольствие, а в некоторых случаях может стать и истинным предметом роскоши, стоимость которого вполне сравнима с ценой целой дачи в престижном районе.


Камин как предмет роскоши

Современный камин может легко выполнять разные функции: быть только отличным украшением интерьера (например, биокамины) или, помимо декоративной роли, служить ещё и источником тепла. Главное — правильно подобрать модель и выполнить монтаж с учётом потребностей.

Виды каминов

Так как эта статья про камин как отопительный прибор, не станем терять время на рассмотрение сугубо интерьерных вариантов и декоративных способов оформления наружной части. Направим внимание на топочную часть.

  • традиционный английский камин

Английским камином называется камин с открытой прямоугольной топкой. Камин Рамфорда — усовершенствованная вариация классического английского камина, имеет топку трапециевидной формы. С точки зрения отопления, это наименее эффективное устройство. Его КПД, как правило, очень низок: от 5 до 20%. Открытая топка не позволяет регулировать силу горения, очаг сжигает много топлива, выдавая сильный жар в процессе работы, и быстро остывает, когда активное горение прекращается.


Классический открытый камин английского типа с прямоугольной топкой

  • современный закрытый камин

Сегодня потребители чаще выбирают камины закрытого типа — имеющие плотно закрывающуюся дверку с огнеупорным стеклом. Дверка позволяет более экономно расходовать топливо. Кроме того, «продвинутые» модели имеют встроенные задвижки, регулирующие интенсивность горения. Производители некоторых топок утверждают, что КПД их изделий достигает 85%.

Конечно, они лукавят: коэффициент полезного действия для приборов, работающих на таком нестабильном топливе, как дрова, — понятие очень субъективное. КПД камина или печи зависит не только от устройства самой топки, но и от сорта дров (жаркие берёзовые, дубовые или лиственничные, или так себе дрова — ольха или тополь), от их влажности и прочего.

Камины закрытого типа: много разных, но все ли хороши?

В современном исполнении камин представляет собой металлический ящик — каминную топку или каминную кассету заводского исполнения с плотной дверкой, оборудованной стеклом и ручками регулировки (различными задвижками, поддувалом, шиберами). Также имеется патрубок для присоединения к дымоходу. Камера топки может быть чугунная или стальная, футерованная шамотными пластинами.

В зависимости от модели топка может быть оснащена дымосборником разной конструкции, камерой второго дожига, тепловым кожухом, конвективными каналами, контуром для устройства системы водяного отопления и другими нужными и полезными приспособлениями, повышающими эффективность работы прибора и комфортность его использования.


Камин Invicta Gaya Ardoise. Фото с сайта invicta.su

Кроме каминных вставок и каминных кассет, есть ещё печи-камины, каминетти (самодостаточные каминные топки, не нуждающиеся в дополнительном декоративном обрамлении), просто печи и просто камины. То есть, помимо традиционного печного изделия, сложенного мастером-печником из кирпичей непосредственно на объекте, в продаже предлагаются хорошие готовые варианты, сделанные в производственных условиях, с использованием современных инженерных решений.

Более подробно об устройстве каминных топок и муках выбора самой-самой лучшей топки, камина или печи нужно писать отдельно. Здесь же хочу рассказать о том варианте, который выбрали для этого конкретного проекта.

Шведский взгляд на приборы отопления

Чтобы решить поставленную задачу — организацию отопления при помощи одного камина, выбрали продукцию компании Keddy. Швеция — страна северная, и что такое тёплый дом шведы понимают превосходно. Эта скандинавская компания более сорока лет разрабатывает и выпускает чугунные каминные кассеты и другое печное оборудование.

Читайте также:  Двухуровневый подвесной потолок из гипсокартона


Производство чугуна. Фото с сайта keddy.se

На момент строительства камина для этого дачного дома (более 10 лет назад) продукция компании Keddy была одной из самых эффективных с точки зрения отопления. Сегодня в нашей стране на рынке появилось много других предложений. Но кассеты Keddy, на мой взгляд, продолжают оставаться в лидерах среди отопительных приборов. Для описываемого дачного дома выбрали модель Keddy SK 203.

Каминные кассеты производства этой компании имеют цельнолитой корпус из высококачественного чугуна. Чугун — самый лучший материал для изготовления топки, так как обладает высокой теплопроводностью. Чугунная каминная топка позволит нагреть помещение на треть эффективнее, чем стальные собратья.

Топка SK 203 (Keddy). Фото с сайта keddy.se

Чугун более всего приспособлен к работе с высокими температурами — от нагрева корпус кассеты из этого сплава не подвержен деформации. А среди других подобных изделий каминные кассеты Keddy особо выделяются своим качеством и технологичностью.

Чугунная топка Keddy очень правильной геометрии: даже в дверцах нет уплотнительного асбестового шнура, который со временем разрушается и требует замены. Дверки настолько точно выполнены и имеют продуманную конструкцию, что наглухо закрываются даже без дополнительного уплотнения.

Топки шведского производства имеют один из наиболее высоких показателей КПД: производители говорят о почти 70%. Такая высокая эффективность устройства обусловлена применёнными инженерными решениями:

  • монолитность конструкции

Отсутствие сварных или болтовых соединений повышает надёжность конструкции. Производителем предусмотрено постоянное использование топки неограниченно длительное время. Это значит, что её можно топить непрерывно весь отопительный сезон: заводская гарантия на кассеты — 20 лет, хотя приборы будут без проблем работать гораздо дольше.

Цельный чугунный корпус — одно из главных преимуществ кассет Keddy. При высоких температурных нагрузках корпус каминной кассеты не перекашивается, а его герметичность позволяет добиться при горении белее высоких температур, что увеличивает энергоэффективность камина. В паспорте кассеты SK 203 указана мощность в 14 кВт.

  • оптимальная форма

Призматическая форма кассеты дополнительно отражает тепло от стенок внутрь, что тоже увеличивает теплоэффективность отопительного прибора. Корпус кассеты Keddy имеет двойные цельные стенки с воздушной полостью между ними. Воздух между стенками охлаждает кассету, нагреваясь сам — это дополнительно предохраняет конструкцию от возможной деформации, увеличивает эффективность процесса горения и повышает теплоотдачу прибора.


Вид кассеты Keddy изнутри

  • регулировка поддува

На лицевой стороне кассеты имеются рукоятки для регулировки притока воздуха, поступающего в топку для горения (см. на схеме элемент «1»). Регулировка позволяет использовать кассету в двух режимах: быстрого, жаркого горения и режима тления. Одной закладки дров хватает почти на 10 часов в медленном режиме. Регулировка осуществляется с помощью 2 рукояток, поворачивающих небольшие задвижки.

  • предварительный нагрев воздуха для поддува

Воздух, который поступает внутрь кассеты для горения, перед попаданием в топку предварительно подогревается в конвективных каналах, расположенных по бокам внутри корпуса (см. на схеме элемент «2»). Проходя через каналы, воздух подогревается теплом кассеты, поэтому на работу топки расходуется меньше дров, что повышает КПД. Нагретый воздух попадает в топку через узкие щели по вертикальным сторонам кассеты, расположенные перед стеклом.


Схема устройства кассеты Keddy

Кроме того, нагретый воздух, попадая в топку, омывает стекло, предотвращая осаждение сажи — это называется система «чистое стекло» (см. на схеме элемент «3»).

  • высокие рёбра теплообменника

На корпусе кассеты сзади и сверху, а также на внутренней части кассеты сделаны чугунные рёбра (см. на схеме элемент «5»), увеличивающие теплоотдачу прибора.

  • камера второго дожига

Каминный «зуб» образует камеру второго дожига (см. на схеме элемент «4»). Продуты сгорания не сразу отправляются в дымоход: упираясь в каминный «зуб», дым попадает в камеру второго дожига, где догорают частицы, не сгоревшие в основной топке. Таким образом, во-первых, экономится топливо, а во-вторых, выделяется дополнительное тепло, увеличивающее эффективность теплоотдачи прибора, его КПД.

  • простой механизм закрывания дверки

Безупречно подогнанные дверки с керамическим стеклом закрываются простым и эффективным механизмом (см. на схеме элемент «6»)

Схема устройства системы отопления в дачном доме

Итак, в качестве основного источника тепла выбрали каминную кассету шведского бренда Keddy модели SK 203. А теперь о том, как было устроено всё остальное, приведшее к требуемому результату — успешному отоплению дома общей площадью в 90 м²: гостиная и кухня на первом этаже, 2 спальни на втором.

Учитывая, что этот камин планировался единственным отопительным прибором, выбрали модель с запасом мощности. Для её расчёта обычно пользуются следующей формулой: 1 кВт на 10 м² площади при высоте потолков не более 3 м. То есть при паспортном значении в 14 кВт имелся почти 50% запас по тепловой мощности.

Отопление первого этажа

Сам камин разместили в гостиной. Обогрев этого помещения происходит за счет лучистой тепловой энергии, испускаемой от горящего огня через стекло дверки.


План первого этажа

Чтобы отопительный прибор работал эффективно, помимо источника тепла нужен тепловой аккумулятор — что-то, имеющее довольно большую массу и сделанное из материала с большой теплоёмкостью. Один из таких материалов — глина, а значит, и изделия из неё, к примеру, кирпичи. Печное отопление основано на большой массе кирпичей, нагретых горячими газами продуктов сгорания, постепенно отдающих тепло в помещение, когда основная топка уже закончена.

В этом проекте тепловым аккумулятором стала кирпичная перегородка между гостиной и кухней, содержащая в себе дымоход камина. Облицовка кассеты тоже кирпичная, дополнительно накапливающая тепло. Отопительный щиток-перегородку сделали по принципу двухколпаковой печи примерно вот по такой схеме.


Схема движения газов. Источник — книга П. Смухнина, Ленинград, 1925 г. Принципы и приёмы проектирования печей большой теплоёмкости

Колпаковая конструкция, на мой взгляд, имеет преимущество по сравнению с канальными печами: из-за более простого внутреннего устройства их проще чистить, то есть облегчается эксплуатация и повышается долговечность. Бесканальные печи имеют лучший прогрев в нижней части.

Отопление второго этажа

На втором этаже требовали обогрева 2 небольшие спальни и лестничный холл. Для отопления спален использовали тепло, полученное в результате конвекции в тепловом коробе. Воздух, омывающий нагретую каминную кассету, нагревается сам, и, как любой тёплый воздух, стремится вверх. Температура в тепловом кожухе вокруг кассеты достигает 500-600°С.

Из теплового короба по воздуховодным каналам нагретый воздух подаётся в спальни второго этажа. На фото показан этап монтажа камина на стадии установки фланцев для подключения воздуховодов.


Монтаж камина

Воздуховоды были выведены в перекрытиях в спальные комнаты. По всей трассе эти каналы обеспечили теплоизоляцией для пожарной безопасности и исключения потерь тепла.

Воздуховоды заканчивались решётками, выведенными в районе пола. Стоит хорошо продумать расположение решёток воздуховодов, чтобы они находились в таких местах, где нагретый воздух мог бы беспрепятственно выходить сквозь отверстия, но не на ходу у людей, потому что он может быть довольно горячим.


Решётка воздуховода, подающего тепло в комнаты

Результатом заказчик остался доволен — в доме было тепло даже зимой, семья приезжала на дачу на новогодние каникулы. Использование каминной кассеты позволяет обогреть дом в морозы очень быстро, что актуально именно для дачников, выбирающихся за город в холода время от времени. А тепловой щиток-аккумулятор надёжно удерживает тепло.

Кроме этого способа есть и другие варианты использовать каминную кассету для обогрева небольшого дачного дома: устройство водяной рубашки и батарей в качестве дополнительных источников тепла, тёплые полы типа ондоль и другие. Тема отопления очень обширна, поэтому в рамках одной статьи рассмотреть подробно все способы невозможно.

Как сделать печное отопление двухэтажного дома с водяным контуром своими руками: Инструкция +Видео

Печное отопление с водяным контуром и без в двухэтажном доме до сих пор остается востребованным. Эта статья для тех, кто хочет ознакомиться с особенностями конструкции печи в частном доме, узнать, есть ли возможность, возвести ее своими руками, какие материалы для этого используют, как соорудить камин на втором этаже, какие виды печей лучше всего подходят для установки в доме. А также, расскажем, в чем достоинство печи с водяным контуром и как ее устанавливать.

Особенности установки печного отопления в двухэтажном доме. Советы по укладке кирпича

Печное отопление в частном доме дает возможность быть независимыми от централизованной системы, и дарит ряд положительных моментов. Не нужно ждать пока запустят или отключат тепло по графику, возможность контролировать уровень комфортной температуры в доме, а также расходы на оплату топлива. Установка печи в двухэтажном доме может выдаться дорогостоящей затеей, но как показывает практика и отзывы людей, это того стоит. Для сооружения печи в доме на два этажа, в начале необходимо сделать ее проект, провести необходимые расчеты, и лишь потом приступать к основной работе. Нюанс, на который нужно обратить внимание в первую очередь – печь требует много места. Процесс нагревания всего дома происходит не сразу, а постепенно. Осуществлять контроль над температурой воздуха во всем доме, не представляется возможным.

Для того, чтобы соорудить качественную конструкцию печи, первым делом необходимо позаботиться о надежном фундаменте дома, а перед этим рассчитать вес готового сооружения. Яму под фундамент вырывают на уровне не менее 1 метра, а в качестве перекрытия используют железобетонную плиту. Устанавливать такие конструкции необходимо по длине внутренних несущих стен.

Печь в двухэтажном доме бывает 2 видов – однотопочная или двухтопочная. Главная топка всегда располагается на первом этаже. На втором можно поставить рабочий камин, который дает возможность быстрее нагреть дом.

Печь с камином и водяным контуром для обогрева двухэтажного дома

Печь в двухэтажном доме с одним топливником

Срок службы однотопочной дровяной печи для двухэтажного дома обычно больше, нежели двухтопочной. Это связано с особенностями строения конструкции. На крайнем этаже ставят вертикальные каналы. Для раздела отопления каждого этажа ставят заслонки. Они преграждают поток дыма. Дымовые газы после охлаждения превращаются в конденсат, и кладка печи постепенно приходит в негодность. Двухтопочная печь более выигрышный вариант, поскольку она обеспечивает быстрый и равномерный прогрев.

Однократная загрузка дров в печь в среднем составляет около 50 кг. В печах с одним топливником их кладут в вертикальном положении, что дает возможность получить теплоотдачу намного быстрее. Дымовые газы движутся вверх по вздымающемуся дымопроводу потом, они распределяются по ответвляющимся дымоходам в распределительные. Часто внутри каналов выступающие кирпичи, которые расширяют пространство поглощающее тепло.

Читайте также:  Настраиваем датчик движения своими руками

Очень часто для отопления дома используют гибридное сооружение печи и камина. Главный ее плюс – способность сохранять тепло в помещении на протяжении суток.

Теплоотдача достигает 5 кВт, а это в 2 раза больше чем обычные печи. Это позволяет существенно сократить расходы на топливо. Чтобы добиться такого результата, при конструировании печей для двухэтажного дома используют шамотный кирпич. Дымовые клапаны размещают с каждой из сторон топки, с целью равномерного нагрева поверхности.

Гибридные печи требуют немного места для размещения и выглядят презентабельно. Монтаж и установка печи для двухэтажного дома своими руками может вылиться в кругленькую сумму, поскольку огнеупорное стекло стоит не дешево.

Материалы для монтажа кирпичной печи двухэтажного дома:

  1. полнотелый кирпич — около 1100 шт.;
  2. огнеупорный кирпич — около 1000 шт.;
  3. шамотная глина — 300 кг;
  4. шамотный кирпич — 20-30 шт.;
  5. песок — 1000 кг;
  6. дверцы топки и поддувал;
  7. емкости для замешивания раствора;
  8. уголки из металла и мастерок;
  9. проволока из стали;
  10. листовой асбест.

Перед началом кладки печи, нужно пометить первый ряд на рубероиде, который исполняет роль гидроизоляции. Кладку первого ряда осуществляют без раствора. Затем нужно придерживаться чертежа и начинать возведение печи, помня о дымоотводах. Фундамент заливают цементом. Для выкладки кирпича применяют песчано-глиняную смесь. На втором ряду необходимо поставить дверцу поддувала, закрепив проволокой и временно укрепить кирпичом.

Сооружение топочной камеры начинают с четвертого ряда с использованием шамотного кирпича. На пятом ряду кладут листы асбеста, а на них ставят решетку. Дверцу топки ставят по аналогии поддувальной в шестом ряду.

Варианты проектов печи в двухэтажном доме

Печное отопление двухэтажного дома может спроектировать в разных вариантах. Предпочтение отдают тому или иному в зависимости от габаритов дома и его особенностей. Удобнее всего главную часть печи разместить на первом этаже, на втором соорудить камин. В спальне, рабочем кабинете, камин будет выглядеть чудесно и придаст уют. Печи выкладывают друг на друга, а между ними кладут плиту из бетона. Минус такой укладки в том, что при неисправности одной, вторая тоже не сможет работать.

Внизу печи делают зазоры между полом и фундаментом печи. Перед топкой размещают лист металла для сбора углей, которые неизбежно будут выпадать из печи.

Печное отопление с водяным контуром, позволяет поменять печку на 2-м этаже на радиатор. Циркулирование тепла будет производиться по всем комнатам, и дом нагреется равномерно. Радиаторы также могут быть масляными или электрическими. Недостаток такого вида отопления в дополнительных затратах на электроэнергию. Но, существенное преимущество в том, что отпадает потребность возводить печь на 2-м этаже. Для налаживания системы теплообмена применяют регистр – вид змеевика, по которому ведут теплоноситель для изменения температуры. Регистр можно использовать как из железных труб, так и металлических листов. От его размеров зависит площадь обогрева помещения. Толщина металла должна быть не меньше 3 мм, потому что тонкостенный регистр прогорит от высоких температур.

С регистром соединяют радиаторы отопления при помощи труб из металла, располагают их под определенным углом. При таком расположении, вода имеет возможность свободно стекать. Чтобы подавать воду на 2-й этаж установите насос циркуляционный.

Печное отопление двухэтажного дома необходимо грамотно вписать в дизайн интерьера, поскольку конструкция его довольно громоздкая. Для облицовки вмурованной печи используются огнеупорные материалы. Очень часто на 1-м этаже размещают кухню, и отделанная красивой плиткой, в определенном стиле печь может стать чуть ли не главным ее украшением. Также, печь можно отделать декоративной штукатуркой под мазанку. Изразцовая плитка, которую раньше изготавливали ручным способом, будет привлекать внимание. Декоративный кирпич также создаст неповторимый стиль вашей печке. Расположенный на 2-м этаже камин также можно облицевать под определенный стиль комнаты. Можно соединить 2 элемента: декоративный кирпич и облицовочную плитку.

Наперекор популярному мнению, что двухэтажный дом невозможно обогреть при помощи печи, практика и отзывы владельцев домов с такой системой доказывает обратное. Печь с водяным контуром вполне способна справиться даже с большим коттеджем. Главное правильно настроить систему и периодически обслуживать ее.


Отопление посредством печи двухэтажного коттеджа

Наличие двух этажей при монтаже печного отопления предполагает соблюдение некоторых особенностей, которые предстоит учесть мастеру.

Печка всегда служила не только «прибором» отопления, но и использовалась, как для приготовления пиши, так и для сушки вещей и сна.

В качестве преимущества такого вида отопления можно выделить простоту использования. Дополнительные манипуляции, кроме периодического протапливания печи с использованием дров, не потребуются. Однако, несмотря на то, что в процессе эксплуатации печное отопление дома является простым, его монтаж может показаться достаточно сложным, поэтому предварительно должна быть составлена схема, согласно которой и будет производиться установка оборудования.

Среди дополнительных преимуществ печного отопления дома можно выделить автономность. Перебои с топливом в данном случае тоже будут отсутствовать.

Схема малой отопительной печи.

Но стоит учесть, что, хоть печь и способна выступить в качестве функционального декора, она станет занимать достаточно много места. Более того, при использовании такого вида отопления хозяева не имеют возможности контролировать температуру в помещениях. Можно будет лишь прогреть весь дом целиком. То есть на рациональное распределение тепла печь не способна.

Печь не очень хороша еще и тем, что ей свойственна не слишком быстрая скорость прогрева. На протапливание уйдет много времени. Таким образом, если коттедж долго оставался без присмотра, нельзя будет сразу создать комфорт в его внутреннем пространстве. Печное отопление отличается относительно низким КПД. Печь прогревает саму себя, стены и все остальные поверхности, а уж потом начнет прогреваться окружающее пространство.

Инструменты и материалы для монтажа печи

  • кирпич огнеупорный (1000 шт.);
  • кирпич полнотелый (1100 шт.);
  • шамотная глина (300 кг);
  • песок (1200 кг);
  • цемент (50 кг);
  • дверцы (топочная, поддувальная — по 1 шт.);
  • уголок металлический (11 шт.);
  • мастерок;
  • емкость.

Принципы устройства печи в двухэтажном доме

Схема печи в двухэтажном доме

Для того чтобы снизить оказываемую печью нагрузку на поверхность пола, следует расположить ее вдоль капитальных внутренних стен. Это позволит оптимизировать ее работу. Если печь для дома имеет вес меньше 700 кг, допускается установка конструкции непосредственно на пол, но пол при этом должен быть максимально прочным. Когда решено использовать устройство с более внушительной массой, необходимо обустраивать фундамент. Его предстоит заглублять в толщу грунта на глубину не менее метра. Если отопление печного типа выступает в качестве основного, предстоит установить 2 печи, каждой из которых будет отведен свой этаж. Желательно, чтобы печная кладка была предусмотрена на этапе проектирования дома.

Производить установку печи на 2-м этаже следует так, чтобы она была размещена непосредственно над отопительной системой, смонтированной на первом этаже. Подобный вариант не только наиболее распространен, но и позволит уменьшить нагрузку на основание пола. Для того чтобы сделать нагрузку минимальной, следует применить в качестве основания железобетонную плиту.

Кладка печи для отопления двухэтажного дома должна быть выполнена при помощи глиняной смеси. Она будет способствовать увеличению срока жизнедеятельности печи. Кирпич укладывается в форме свода, что сделает всю конструкцию куда более надежной.

Использование печного отопления в качестве дополнительного

Часто печь не выступает в качестве основного источника тепла. Если говорить об эпизодическом применении печного отопления, полноценная отопительная конструкция должна быть возведена лишь на 1-м этаже. Второй уровень в этом случае прогревается при помощи небольшого щитка или колпака. Он станет питаться энергией от печи, располагающейся внизу. Полученного тепла окажется достаточно для того, чтобы создать комфортную атмосферу.

Схема отопления двухэтажного коттеджа посредством печи

Схема отопления двухэтажного коттеджа посредством печи.

Изображение 1 показывает то, как должна выглядеть печь, оборудованная в двухэтажном доме. Если дом обладает кирпичной кладкой, печи допускается устанавливать на рельсы или стальные балки, которые следует вмонтировать в кладку кирпича. В процессе заделок таких балок обязательно необходимо применять специальные прокладки, которые помогут предотвратить разрушение. Между балками предстоит произвести заливку легкого бетона, а сами печи предпочтительнее заделать, используя глину, это обусловлено тем, что глина превосходно взаимодействует с кирпичом.

Важно помнить, что выстраивать обе печи следует так, чтобы их можно было по отдельности ввести в эксплуатацию.

Отоплением двухэтажного дома станет не только печь, но и камин, если его вмонтировать в общую конструкцию. Печное отопление, которым будет оборудован дом, станет функциональнее, если печь, выложенная на первом этаже, будет использоваться для приготовления пищи, а для этого ее необходимо будет лишь установить в пространстве кухни.

Преимущества отопления печного типа

Печное отопление, которым можно оборудовать двухэтажный дом, может быть еще и единственно возможным решением, так как коттедж, располагающийся за городом, может быть лишен электричества либо газопровода. Кроме того, отопление двухэтажного дома посредством печи достаточно дешево, необходимо будет только купить уголь или дрова.

Однако такое отопление имеет и некоторые недостатки, среди которых значительный вес отопительной системы, а также ее габариты. Отоплением и всеми его преимуществами можно будет начать пользоваться спустя длительное время после начала протапливания, так как печи являются инерционными: они достаточно долго нагреваются, однако столь же долго остывают. С отоплением дома печь способна терять достаточно много тепла, которое уходит через дымоход. КПД печного отопления низок и составляет всего 25 процентов, это говорит о том, что прежде, чем печь приступит к непосредственным обязанностям, она прогреет стены.

Технология обустройства печи

Схема фундамента печи.

Основная задвижка печи должна быть размещена на первом этаже, ее следует обустроить на 25-м ряду, а вот дублирующая задвижка печи и задвижка камина должны быть размещены на 2-м этаже, сделать это следует на 65-м ряду.

Выше задвижки для камина идет объединение потоков печи и камина в одну трубу, где должен быть применен просвет с габаритами 13×52 см.

На Изображении 2 проиллюстрирована схема кладки печи, где А-А — первый этаж, Б-Б — 2-й этаж.

Перекрытие колпака первого яруса должно быть осуществлено на уровне 21 ряда. Отверстия, как показывает схема, предназначенные для прочистки нижних газоходов и колпака первого яруса, монтированы на втором.

Организуя обогрев двухэтажного дома с помощью печи, тщательно продумайте все нюансы заранее. Халатное отношение к установке может стать причиной повторных работ по организации печного обогрева в деревянном доме. Пользуйтесь помощью специалистов. Они дадут все необходимые советы. Обустраивайте все таким образом, чтобы печная система соответствовала требованиям ГОСТа. Только такой подход позволит добиться отменного результата.
