Особенности устройства пола по лагам

Устройство качественных полов по деревянным лагам

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Преобладающее большинство полов как в частных, так и в многоквартирных домах, выполнено из древесины. Опорой для многослойной, напоминающей пирог, древесной конструкции чаще всего являются лаги. Лаги – это длинные, выполненные из дерева (реже из металла и железобетона) бруски, выкладываемые поперечно финишному настилу, служащие его прочным основанием. Устанавливается эта конструкция как на монолитное бетонное перекрытие, так и на опорные столбики и балки. Устройство полов на деревянных лагах очень выгодно в силу сравнительно низкой цены на материалы и простоты монтажа.

Плюсы устройства пола на лагах

Лаги, устанавливаемые как опора на деревянный пол, весьма функциональны. Помимо своей прямой обязанности, они также:

• создают равномерную нагрузку на грунт в частном доме и перекрытие (если пол укладывается в многоквартирном доме);
• выравнивают поверхность под покрытие (регулируемые полы своими руками можно поднимать или опускать, чтобы создать идеально ровную поверхность независимо от изначальных параметров помещения);
• создают между перекрытием и полом свободное, проветриваемое пространство, в котором можно спрятать нежелательные для всеобщего обозрения коммуникации;
• повышают шумоизоляцию помещения;
• облегчают процедуру утепления пола.

Кроме того, отдельные бруски лаг при необходимости можно запросто заменить, не тратясь на масштабный ремонт в доме.

Конструкционные особенности пола на лагах

Устройство готового деревянного пола на лагах несколько напоминает многослойный пирог, в котором поверх перекрытия слоями необходимо настелить доски, лаги, гидроизолирующий слой, утеплитель, финишное покрытие пола.

Устройство пола на лагах предполагает укладку гидроизоляции и утеплителя

При этом независимо от типа перекрытия пирог утеплённого пола включает в себя дополнительные элементы:

• слой гидроизоляции между перекрытием и лагами;
• бруски лаг;
• черновой пол (предпочтение отдаётся фанерным плитам);
• гидроизолирующее покрытие утеплителя;
• сам утеплитель и пароизоляция;
• доски – финишное покрытие.

Данная конструкция полов на лагах актуальна для первых этажей в частных домах. Все последующие этажи не нуждаются в таком серьёзном утеплении, установка гидроизоляционного слоя пирога в этом случае нужна лишь при прямом контакте с бетоном и кирпичом.

Утеплять необходимо полы первых этажей и бетонные или кирпичные основания

Технология самостоятельного изготовления лаг и подбор древесины

Лаги можно приобрести в магазине, а можно сделать собственноручно. Второй вариант обойдётся сравнительно дешевле. Лучше всего для этих целей подойдёт древесина влажностью не более 15-17% 2-го или третьего сортов. Изготавливать лаги можно из сосны, пихты, ели, осины и лиственницы.

Если вы делаете лаги собственноручно, учитывайте, что сечение бруса должно быть прямоугольной формы. Высота больше ширины приблизительно в два раза. Нужный размер выясняется исходя из параметров помещения, если быть более точными: исходя из точного расстояния между звеньями обвязки из бруса.

Размер брусков зависит от расстояния между звеньями обвязки

Кроме того, обязательно нужно учитывать толщину утепляющего слоя и размер пролётов. На иллюстрации вы можете наблюдать приблизительные расчёты с укладкой лаг на расстоянии 70 см друг от друга.

Если ваше помещение имеет промежуточный между указанными значениями размер, стоит взять за основу большее значение. Так вы будете иметь некоторый запас материала, что позволит настелить его без зазоров и сделать конструкцию более прочной.

Чтобы сделать деревянный пол своими руками, можно использовать как обрезные, так и шпунтованные доски. Второй вариант гораздо предпочтительнее, ведь его устройство предполагает паз и шип, следовательно, установка чистового финишного покрытия уже не так актуальна.

Предпочтительнее использовать шпунтованные доски благодаря системе шип-паз

Можно использовать половые доски из кедра, лиственницы, ели, осины и сосны. Самые дорогостоящие и долговечные материалы – дубовый и сосновый массив: при условии, что монтаж будет проведён правильно, они прослужат несколько десятков лет. В свою очередь, лиственница отлично подходит для помещений с высокой влажностью, ведь она не подвержена гниению, а полезные для здоровья осиновые и ольховые доски замечательно подойдут для спальных помещений.

Если вы приобретаете половые доски первого сорта, можете не тратиться на конечный настил, а на завершающем этапе просто отшлифовать доски и вскрыть лаком.

Главное, перед укладкой обязательно обработать доски антисептическими противогрибковыми препаратами и пропитать водоотталкивающим составом.

Если вы устанавливаете деревянный пол своими руками, внимательно отнеситесь к выбору древесины: доски должны быть сухими, но не пересушенными. Мокрая древесина после высыхания и под давлением мебели может деформироваться. Всегда покупайте доски с запасом в 15-20% на случай необходимости подрезки, ошибок и брака.

Как самостоятельно рассчитать необходимое расстояние между лагами?

Когда вы производите монтаж пола на лаги, оперируйте правилом: чем толще доска для пола, тем шире укладка и дальше друг от друга расположены лаги.

К примеру, для доски, размер которой равен 5 см, можно сделать шаг (расстояние между лагами) в полтора метра.

Если же вы применяете тонкие доски, шаг можно делать маленький, чтобы не было прогиба доски. Самая часта длина шага между лагами – 50-70 см.

Расстояние между лагами чаще всего составляет 50-70 см

Также учитывайте, что вам потребуется дополнительное расстояние, чтобы было удобно укладывать утеплитель внутрь. Если размер основы не соответствует значениям в таблице, то он высчитывается в большую сторону.

Основные правила монтажа лаг

При самостоятельном монтаже лаг стоит неукоснительно следовать следующим правилам:

• перед установкой лаг поверхность в обязательном порядке очищается и вскрывается грунтовкой;
• все деревянные элементы конструкции пирога тщательно просушиваются и обрабатываются антисептическими противогрибковыми препаратами;
• как звукоизолирующий материал можно применить песок либо ДВП;

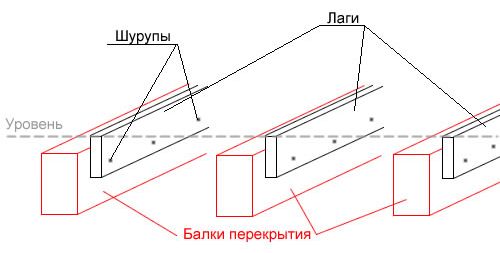

• регулируемые полы своими руками необходимо хорошо зафиксировать, а после воспользоваться строительным длинным уровнем, чтобы убедиться, что лаги установлены прямо горизонтально;

Для контроля горизонтальности конструкции необходимо использовать уровень

Установка деревянных лаг для пола

Дерево – это проверенное временем и многовековым опытом напольное покрытие. Уложенное правильно, оно может служить десятилетиями и не терять внешней привлекательности. Помимо того, это наиболее экологичный, «дышащий» пол, гарантирующий высокую степень тепло- и звукоизоляции помещения как частного, так и многоквартирного дома.

Конструкция деревянного пола по лагам

Чтобы укладка деревянного пола на лаги была быстрой и комфортной, вам потребуются следующие инструменты: уровень, перфоратор, пила и топор, молоток, гвоздодёр, дрель, шуруповёрт и ключи. А также следующие материалы: половые доски (иногда роль чернового пола отводится фанерным плитам), лаги, утепляющий материал, крепёжные элементы (анкерные болты, саморезы и гвозди).

Если все необходимые материалы для монтажа в наличии, можно приступать к укладке лаг поверх звукоизоляционного материала. Как уже было сказано, поверхность необходимо выровнять, проконтролировав её горизонтальность строительным уровнем. Доски крепятся на лаги при помощи дюбелей.

Теперь стоит более подробно рассмотреть всю технологию устройства пола на лагах в частном доме.

Первый шаг – разметка рабочей зоны и подготовка основания. Вначале следует утрамбовать грунт и закрепить опалубку с десятисантиметровыми бортиками. На дно ложится армированная сетка и затем выливается бетонная смесь. Чтобы бетон высох, необходимо подождать пару дней. После этого поверх перекрытия из бетона ложится гидроизолирующая полиэтиленовая плёнка, а затем сооружаются опорные конструкции.

Если пол холодный, пространство, которое остаётся под ним после его постройки нужно засыпать песком или керамзитом (до верха не досыпать, нужно оставить около 5 см свободного пространства).

Утеплить пол можно с помощью керамзита

Вторым шагом будет работа по обеспечению нормальной вентиляции пространства под полами. Для этих целей по периметру плинтуса (на каждые 15 кв.м) делаются небольшие отверстия, которые, во избежание попадания в дом мышей, закрываются сеткой из цветного металла.

Следующий шаг – теплоизоляция пола. Для этих целей отлично подойдёт пенополистирол, изоспан или теплоизоляционный рулонный материал. Укладывается этот материал на гидроизоляционный слой изолона, который заблаговременно прикрепляется к лагам при помощи промышленного степлера.

После укладки утеплителя можно приступать к устилке дощатого покрытия поверх лаг. Монтаж необходимо начать с угла помещения. Доски прикручиваются непосредственно к лагам при помощи саморезов.

Схема устройства деревянного пола

Если доски обработаны и хорошо зашкурены, они могут играть роль финишного, чистового настила. Если же предполагается слой финишного покрытия (ламинат, паркет, линолеум и др.) приступать к его укладке можно сразу же после окончания работ с креплением досок к лагам.

Понравилась статья?
Сохраните, чтобы не потерять!

Устройство деревянного пола по лагам: подробный разбор 4-х схем устройства

Для сооружения деревянных полов, чистовой настил которых водружается на лаги, есть масса технологических вариаций. Выбор оптимальной схемы зависит от климатических и геологических условий, от финансовых возможностей владельцев. На способ устройства пола с лагами влияет тип основания, эксплуатационная специфика строения или отдельного помещения. Однако по какому бы принципу не выполнялось устройство деревянного пола по лагам, в основе строительства конструкции заложены классические приемы и варианты, о которых и будет идти речь.

Основные типы полов с лагами

Лаги – довольно емкое понятие, включающее не только известный всем деревянный брус с прямоугольным сечением. Техническое определение лаги распространяется на:

• пластины, созданные из бревен с сечением в наиболее тонкой части не менее 160 мм;
• отесанные с двух сторон бревна с размерами в срезе минимум 150 мм;
• спаренную по две, устанавливаемую на ребро доску, с шириной 100 мм и свыше при толщине 25 мм и более;
• непосредственно прямоугольный брус, размер которого определяет предстоящая нагрузка. Размерным минимумом считается 100×150мм при шаге установки лагов 60 см;
• рейки, используемые для сухого выравнивания и для утепления;
• двутавровый металлический швеллер, применяемый крайне редко в случае сооружения пола по железобетонным балкам;
• пластиковые длинномерные изделия, входящие в комплектацию заводских систем для формирования сухой стяжки.

Независимо от материала, из которого сделаны лаги, функция у них одна: служат они основой для будущего настила чернового пола и чистового покрытия. Опираться могут на закладной венец, на опорные столбы, на деревянные балки, бетонные плиты или на предварительно утрамбованный, подготовленный грунт.

Нужен или не нужен подпол?

В зависимости от геологических особенностей выбранной для строительства площадки определяется, требуется ли пространство между грунтом и системой лаг или от него можно отказаться, чтобы сократить расходы и трудозатраты.

Диктатором обязательного наличия или разрешением на отсутствие подпола являются показания сезонного уровня грунтовых вод:

• при низком залегании ГВ устраивают простые, предельно дешевые, но достаточно холодные полы без подпола. Опираются лаги в таком варианте на грунтовое основание. Данный тип идеально подходит для дачного строительства, для возведения бань сезонного пользования. В средней полосе и южных регионах его можно использовать, если у строения постоянного пользования есть высокий цоколь;
• при высоком залегании ГВ, представляющих собой серьезную угрозу древесине, систему лаг обязательно поднимают над грунтовой поверхностью. Под установку каркасной системы лаг нужно будет построить опоры-столбики из кирпича, монолитного бетона или пенобетонных блоков.

Значения уровня ГВ нужно выяснить в местной метеослужбе перед проектированием бани.

Классические схемы полов с лагами

Наличие подпольного пространства разделяет все существующие схемы на два класса: полы с подпольем и без него. Конструкции без подпола считаются холодными, но существуют способы их утепления. У полов с подполом значительно больше разновидностей. Они могут быть холодными и теплоизолированными. В утепленных полах слой теплоизоляции может быть расположен между лагами или между опорами.

Самый простой холодный пол

Это конструкция, водруженная на сухой грунт. Для того чтобы ее устроить:

• полностью снимают почвенно-растительный слой;
• после удаления всех «последствий» произрастания органики естественный грунт надо тщательно утрамбовать;
• освобожденную от растительных остатков площадь засыпают просеянным песком, заменить который сможет щебень или строительный мусор с песчаным заполнителем;
• засыпанную подушку снова трамбуют. Самодельный инструмент для уплотнения грунта и засыпки можно соорудить из увесистой колоды, прибив к ее верхней плоскости поперечный брусок в качестве ручки;
• затем идет новый слой засыпки из прокаленного песка, шлака или плотной глины. Этот слой станет средой и основой для установки каркаса из деревянных лагов, значит, условий для гниения древесины он не должен создавать. Мощность засыпки должна в два-три раза превышать толщину выбранного для обустройства бруса или сделанной из половины бревна пластины;

Обратите внимание. Если для создания подушки запланировано использовать шлак, купить и привести его на участок нужно за год до начала работы. Шлаку нужно «вылежаться».

• в последний слой засыпки «погружаются» лаги, верхняя линия которых должна быть заподлицо с плоскостью сооружаемого основания. Пиломатериалы перед погружением в грунт обязательно обрабатываются антисептическим средством.

Укладка лаг производится с шагом, зависящим от ширины половиц. Так как устройство деревянных полов в банях в основном завершают настилом шпунтованной доски 37 мм, то оптимальным расстоянием между лагами будет 60 см. Слишком широкие доски нежелательны для обустройства бани, ведь древесина во влажной среде будет деформироваться, а широкие доски сделают коробление особенно заметным и неудобным для передвижения.

Важно. Годовые кольца соседствующих половиц нужно направить в разные стороны, благодаря чему соседствующие элементы будут самопроизвольно препятствовать деформации.

Утепленный вариант пола по грунту

• Дно своеобразного котлована для последующей засыпки многослойной подушки трамбуют и застилают изоляцией, в качестве которой подойдут мешки из-под извести или цементной смеси, настеленные в два ряда.
• Затем засыпают щебень слоем в 8 см. Его тоже нужно утрамбовать и залить известковым молоком.
• Сверху настилают рубероид.
• Потом ДВП толщиной 3 см.
• Прослойка керамзита мелкой или средней фракции около 8 см.

Многослойную утепляющую основу для пола в завершении заливают тощим бетоном, в составе которого преобладает песок. После того как раствор схватится площадь сооружаемого пола засыпают песком и дальше действуют по вышеописанной схеме.

Холодный тип пола с утепленным подпольем

Изначально проводится стандартная подготовка основания. Разница в том, что по подготовленной поверхности не производят засыпку прокаленного песка, а строят опорные столбы из полнотелого кирпича или пенобетонных блоков. Каждый опорный столбик представляет собой отдельное сооружение со своим фундаментом, для заливки которого нужно провести предварительную разметку.

Обратите внимание: доски чистового настила монтируют «в крест» лагам.

Оптимальным вариантом для укладки дощатых половиц является:

• параллельное направление световому потоку в комнате отдыха;
• параллельное направление длинной стене в моечном отделении и в парилке;
• перпендикулярно ходу движения в предбаннике.

Если над лагами не будут устраивать дополнительную обрешетку, лаги нужно класть поперек направлению доски. Все расстояния надо отмерять, планировать и рассчитывать, ориентируясь на центральные оси столбиков и лаг. Отметки нужно оставить на том элементе конструкции, на который предстоит опереться концам лаг: на рубероиде, покрывающем ростверк, на брусе нижней обвязки.

Первую от стены лагу нужно расположить так, чтобы между ее боковой поверхностью и стеной остался зазор 3-20 см и точно так же с противоположной стороны. То есть у самостоятельного строителя есть возможность слегка перемещать намечаемые ряды столбиков при разбивке. Фундамент под опоры можно залить целиком под весь ряд или под каждый из столбиков отдельно. Следует учесть, что фундамент для столбика должен выступать хотя бы на 1 см, желательно на 5 см по всему периметру за контур опоры. Значит, опалубку под заливку полосой для ряда опор нужно сооружать так, чтобы полоса фундамента была шире и длинней ряда на 2-10 см. Настолько же шире и длинней должен быть фундамент для отдельной опоры.

Совет. Согласно отмеченной на обвязке оси нужно отложить в обе стороны половину ширины будущего фундамента и забить в спроектированные на грунт точки колышки. Между колышками надо натянуть шнур и повторить все те же действия в перпендикулярном направлении. Для заливки фундамента полосой достаточно разбить только углы будущего локального основания.

Последовательность действий по заливке бетонной основы предельно проста:

• трамбовка грунта;
• устройство опалубки с высотой бортиков 10 см;
• укладка на дно арматурной сетки;
• сама заливка бетона, ожидание застывания в течение 3х суток;
• потом фундамент укрывают полиэтиленом или рубероидом для гидроизоляции и сооружают опоры.

Обратите внимание. Верхняя плоскость опор должна быть расположена на одном уровне. Выравнивание ряда производится путем нанесения цементного раствора. Если для выравнивания потребуется слой больше 5 см, в цементе «утапливают» арматурную сетку.

Сверху выровненной опоры снова должна идти гидроизоляционная прослойка, на которую нужно положить пропитанную антисептиком деревянную прокладку толщиной 3 см. Вот на нее-то и будут положены лаги, кстати, тоже обработанные антисептиком, а сверху дощатый настил.

Подпольное пространство холодных полов засыпают керамзитом или шлаком, оставляя сверху 5 см пустоты. Для вентиляции подпола по периметру оставляют технологический зазор. В плинтусах обязательно оборудуют отверстия для вентиляции подпола. По строительным нормам на 15 м² площади положено два вентиляционных отверстия, образованные в плинтусе противоположных стен. Общая площадь отверстий 20-30 см². Их закрывают от мышей тонкой сеткой из цветного металла.

Сооружение теплого пола с холодным подполом

Принципиально эта технология устройства деревянных полов отличается от предыдущей схемы только тем, что утеплитель располагают не в подполе, а в сооруженном из лагов каркасе.

• Для укладки утеплителя к нижнему краю бруса с двух сторон прибивают рейку, которая будет поддерживать черепной пол.
• Черепной настил перекрывают полиэтиленом, на него укладывают минеральную вату или насыпают керамзит.
• Между утеплителем и верхней линией лаги оставляют вентиляционный зазор.
• Перекрывают пароизоляционным материалом.
• Настилают дощатый пол.

Еще отличие — способ организации вентиляции теплых полов с неутепленным подполом. Для проветривания в данном случае делают отверстия-отдушины в цоколе, через каждые 5 м. В морозный период отдушины закрывают.

Описанные виды конструкций являются своеобразной основой для разработки собственного проекта деревянного пола. Все остальные типы – модернизированные вариации на тему базовой классики. В зависимости от предстоящей нагрузки и климатических особенностей просто меняются или добавляются составляющие.

Особенности устройства пола по лагам

Несмотря на обилие возможностей для устройства пола по современным технологиям, укладка полового покрытия по лагам остается по-прежнему востребованной среди застройщиков технологией. Процесс, связанный с предварительной установкой опорных брусьев, более трудоемкий, но они являются лучшим основанием для последующей укладки покрытия из самых разных материалов на основе древесины — от досок до ОСП. Кроме того, свободное пространство под полом обеспечивает воздухообмен, способствующий вентиляции перекрытия и более равномерному обогреву помещения.

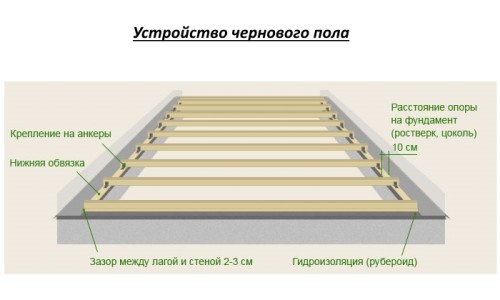

Устройство чернового пола на лагах.

Что и сколько покупать

Лучшим материалом для балок является древесина хвойных пород. Лиственница прослужит дольше всего, но она тяжела, поэтому чаще всего для лаг используется сосна.

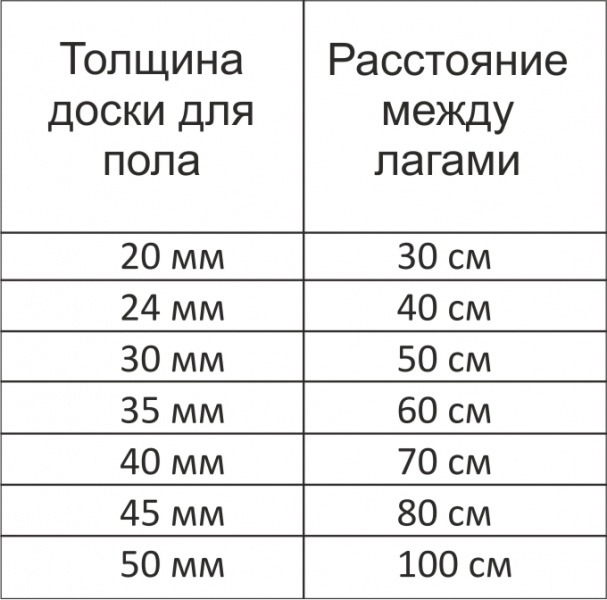

Расстояние между лагами пола в зависимости от толщины доски пола.

Она менее долговечна, но легче по массе, технологичнее и дешевле лиственницы.

Предварительная обработка сосновых брусьев намного улучшит их характеристики. Перед устройством пола на лагах древесина должна быть основательно высушена. После этого она пропитываться антисептиками и антипиренами. Долговечность опор и покрытия обеспечит гидроизоляция, которая укладывается перед настилом балок.

Оптимальный шаг обрешетки

От толщины полового покрытия зависит и расстояние, через которое будут уложены опорные брусья. Шаг обрешетки составляет от 30 см до 1 м. Изучите приведенную ниже таблицу:

Толщина половой доски(мм)

Расстояние между лагами(мм)

202530 50

300400500 Фанера обладает более высокими характеристиками прочности, поэтому для устройства фанерного пола будет применяться другой шаг. Зависимость расстояния между брусьями от толщины многослойного шпона показана в следующей таблице: Толщина фанеры(мм) Расстояние между лагами (мм) 151820 22 400450500 Помимо этих факторов при покупке брусьев следует учитывать и пролет комнаты (расстояние между противоположными стенами). Чем длиннее будет брус, тем большими габаритами он должен обладать: лаги 11х6 см применяются в комнатах с 2-метровым пролетом; брусья 15х8 укладываются в помещениях с расстоянием между стенами в 3 м; 18х10 — 4 м; 20х15 — 5 м; в 6-метровых помещениях применяются лаги 22х18. Способы укладки лаг Лучше всего делать устройство лаг на ровной стяжке, правда, эта работа потребует больше времени. Тем не менее опорные брусья будут укладываться на подготовленную поверхность, и если плоскость обрешетки и будет нуждаться в выравнивании, то только минимальном. Варианты стыковки лаг: торцами впритык и врубка в пол дерева. Иногда лаги приходится укладывать на грунт. В этом случае удаляется его верхний слой, а оставшаяся поверхность трамбуется. На подсыпку из песка или ПГС, которую также необходимо уплотнить, укладывается гидроизоляционная мембрана. Только после этого на основание кладутся кирпичи, которые будут служить опорой брусьям. Между кирпичами и балками должны находиться деревянные плиты толщиной 2-2,5 см. Сегодня для устройства пола на лагах используются регулируемые стойки. Они позволяют менять высоту обрешетки в диапазоне от 10 до 25 см. Такой способ применяется, если нет возможности выровнять поверхность под брусьями. На какую бы поверхность лаги ни укладывались, принцип их монтажа остается общим. В первую очередь устанавливаются балки по периметру помещения. Зазоры между ними и стенками должны составлять не менее 2 см. После этого укладываются брусья обрешетки. Их направление должно быть перпендикулярно лучам естественного освещения. По окончании устройства обрешетки между балками закладывается теплоизоляция (минеральная вата или керамзит). На лаги накладывается пароизоляционная мембрана. Монтаж дощатого пола На лаги укладываются шпунтованные или струганные доски. Их различие заключается в наличии в шпунтованном материале выборки, позволяющей соединять соседние доски в шип-паз. Процесс укладки и тех, и других практически не отличается, только шпунтованные доски крепятся гвоздями или саморезами, вбиваемыми или вкручиваемыми в выборку, а струганные — крепежом, вгоняемым в тело бруса. Перед укладкой доски должны быть высушены в недоступном для прямого солнечного света месте. Схема установки лаг деревянного пола. Доски укладываются поперечно направлению опорных балок. Делается разметка для первого ряда. Его край должен находиться в 2 см от стены, чтобы во время эксплуатации покрытия была обеспечена циркуляция воздуха в подполье. Такое же расстояние выдерживается между стеной и торцами ряда. Крепеж первого ряда вгоняется в материал под углом 90°. Гвозди и саморезы должны входить в каждую лагу. Торцы досок должны стыковаться только на опорных брусьях. Следующий ряд крепится на саморезы или гвозди, которые направлены в сторону первого под углом в 45°. Это обеспечивает более плотный контакт соседних рядов. Торцевые стыки досок второго ряда не должны совпадать со стыками первого. Таким же образом выполняется устройство остальных рядов. Шляпки крепежа должны быть утоплены в поверхность пола на глубину 2-3 мм. Проводится циклевание пола и шпатлевание щелей. Устанавливаются плинтусы, которые скрывают зазоры. Пол окрашивается или лакируется. Новый дощатый пол не стоит использовать как основание для укладки финишного покрытия. Для этой цели подойдут плиты фанеры или ОСП. Это обойдется гораздо дешевле. Тем не менее высококачественная фанера и сама может стать хорошим финальным слоем. Укладка фанеры или ориентированно-стружечных плит Схема фанерного основания пола на лагах. Фанерные плиты или ОСП отрезаются таким образом, чтобы стыки длинных сторон приходились на центральную часть опорных брусьев. Стыки коротких сторон в соседних рядах тоже не должны совпадать друг с другом. Между стенками и плитами выдерживается промежуток в 2-3 мм. Ширина зазора между листами составляет 0,4-0,5 мм. Если на фанеру будет накладываться еще один слой покрытия, то ширина зазоров между листами должна составлять 2 мм. Плиты крепятся к лагам саморезами. Шаг между ними по периметру листа составляет от 150 до 300 мм. Вкручивать крепеж необходимо не только по краям плиты, но и в остальные находящиеся под листом брусья. Расположение саморезов, ввинченных вдоль кромок соседних плит, не должно совпадать. Крепеж располагается зигзагом. Перед его ввинчиванием в фанере сверлятся отверстия. После этого зенкером делаются углубления под головки саморезов. Кромки листов придется отциклевать рубанком или ленточной шлифмашинкой, так как толщина соседних плит может не совпадать. После этого зазоры заделываются эластичным герметиком. Пол пропитывается лаком или окрашивается. Черновое фанерное покрытие перед укладкой финишного обрабатывается грунтовкой. Устройство деревянного пола на лагах – технология укладки Множество владельцев собственного жилья при ремонте и отделке помещений в квартире или доме осуществляют устройство деревянного пола на лагах, обращая свое внимание на экологическую чистоту используемых материалов и простоту выполнения работ. В статье речь пойдет о том, как создать опору из лаг и уложить на нее деревянное покрытие. Основные характеристики лаг Лаг – это длинный брус, укладываемый перпендикулярно настилу и служащий основанием для выбранного облицовочного материала. Основной материал для изготовления таких брусьев – древесина. Использование таких материалов дает владельцу ряд преимуществ: увеличиваются шумоизоляционные характеристики покрытия снизу; механическая нагрузка на покрытие распределяется равномерно; под напольным покрытием остается вентиляционный засор, сохраняющий древесину в целостности; улучшаются теплоизоляционные характеристики, поскольку между лагами с легкостью укладывается утеплитель различных видов; сама конструкция пола упрочняется; ремонтировать полы очень просто. Выбор и закупка материалов Когда укладываются полы по лагам конструкция подразумевает использование древесины хвойных деревьев. Лучшими характеристиками обладает лиственница, но ее стоимость чересчур высока. Использовать нужно древесные материалы 2-3 сорта с влажностью, не превышающей 20 процентов. В разрезе лаг должен иметь форму прямоугольника с высотой, в 1,5-2 раза превышающей ширину. Конкретные размеры подбираются в зависимости от интервалов между укладываемыми лагами и толщины укладываемого в них утеплителя. В качестве напольного покрытия для таких лаг рекомендуется использовать доски также из хвойной древесины. Практичнее всего приобретать доски из той же древесины, что и лаги, чтобы повысить эффективность конструкции, но в случае с дощатым настилом все равно потребуется дополнительная обработка для улучшения характеристик всех древесных элементов (детальнее: “Как сделать дощатые полы по лагам: инструкция по монтажу”). Элитными считаются дубовые и сосновые доски, обладающие отличными характеристиками. Лиственница ценится в условиях высокой влажности, поскольку данный материал не подвержен гниению. Осиновый и ольховый настил отлично подходит для детских и спален, поскольку этой древесине свойственны лечебные свойства. Если используются перечисленные выше материалы, можно отказаться от укладки финишного напольного покрытия, поскольку отшлифованный дощатый настил, покрытый лаком и различными морилками, очень красив и надежен. Такой пол прекрасно будет смотреться на фото и при визуальном осмотре, мало чем уступая традиционному паркетному или ламинатному настилу. Для того, чтобы монтаж половых лаг прошел без загвоздок и эксплуатации получившегося покрытия осуществлялась без проблем, рекомендуется закупать сухую древесину в количестве на 15 процентов больше, чем по предварительным расчетам требуется для создания деревянного пола на лагах. До начала работ купленные материалы следует подвергнуть дополнительной обработке антисептиком и антипиренами, чтобы защитить лаги и настил от образования грибка, плесени и повысить их огнеупорность. Чтобы улучшить водоотталкивающий эффект рекомендуется использовать гидрофобные пропитки. Интервал между лагами Правильное устройство половых лаг подразумевает их укладку с определенным шагом, который рассчитывается в зависимости от толщины досок приобретенных для создания настила. Особенности данной процедуры таковы: тончайшие доски укладываются на лаги, разбег между которыми составляет не более 0,3 метра; плотные массивные изделия из тяжелой древесины могут быть уложены с предварительным монтажом лаг на расстоянии в 1 метр; по стандарту же используется интервал в 0,5-0,7 метров, но варьироваться значение может не только из-за особенностей досок, но и из-за разновидности применяемого утеплителя. Уложить деревянные лаги можно, как на бетонное основание и деревянные балки перекрытий, так и на грунт. Вне зависимости от того, какая основа будет находиться под лагами, но располагаться брусья должны в одной плоскости. При качественной укладке лаг полу гарантирована высокая прочность и качество. На идеально ровное покрытие будет приятно смотреть, на фото не будут выделяться различные дефекты, а при эксплуатации не будет возникать лишних звуков, настил будет неподвижным и т.д. Монтаж на деревянные балки В деревянном доме опоры под лаги пола обычно представлены балками перекрытий. Стоит учитывать, что балки не являются абсолютно ровными, а потом крепление стоит делать к торцевым частям с выравниванием при помощи строительного уровня. Если же владелец решил осуществлять укладку прямо поверх каркаса из балок, то соблюдать единую высоту для всех лаг необходимо при помощи специальных подложек. Особенно удобен данный способ в тех случаях, когда большие интервалы между балками перекрытия не позволяют крепить лаги между ними. В таком случае укладка осуществляется на деревянную конструкцию. Читайте также: “Как сделать пол на лагах в квартире своими руками – примеры”. Для крепления используют шурупы диаметром в 6 миллиметров и длиной в 2,5 раза большей, чем ширина лага. Исключить деформацию брусьев можно, предварительно высверлив отверстие под вкручиваемый шуруп. Монтаж на бетонном основании В случае, когда черновым полом выступает бетонное основание, может быть два основных способа укладки: популярнее применять подложки под брусья, которыми выравнивается уровень лаг при сооружении деревянного пола на бетонном основании. Но стоит учесть, что в процессе эксплуатации такие элементы из под лаг выбиваются, усыхают или деформируются, не сдвигаясь с места. Полы начинают издавать неприятные скрипы. Соответственно способ не идеален; дороже, но эффективнее перед укладкой лаг заняться выравниванием основания и залить качественную стяжку. Заливка осуществляется по стандартной технологии с использованием маяков. Дешевле всего будет использовать цементно-песчаный раствор, но если хозяин желает получить качественные и надежные полы, то разумнее будет приобрести готовую самовыравнивающуюся смесь. Поверх основания прокладывается гидроизоляционный слой из толстого полиэтилена. Звукоизоляцию можно реализовать посредством специальных торцевых подложек под лаги, которые снизят уровень передаваемых через перекрытие вибраций. Лучше всего использовать лаги, длина которых равна ширине комнаты, чтобы минимизировать количество стыков в конструкции. Утеплитель закладывается в интервалы между соседними брусьями по факту их монтажа (подробнее: “Монтаж пола на лагах своими руками – инструкция”). Что касается жесткости крепления лаг к основанию, то специалисты рекомендуют не переусердствовать, чтобы шумы, передаваемые соседям, не усиливались за счет крепкого притягивания конструкции перекрытия к черновому полу. Для закрепления лаг лучше всего использовать цементно-песчаную смесь, но брусья предварительно следует обработать изоляцией на основе битума или гидростеклоизолом. Как только раствор высыхает можно укладывать настил деревянного пола. Лаги подгоняются к одному уровню за счет того, что раствор подбивается под них уже при укладке, тем самым получая необходимую форму. Лучшим креплением в плане звукоизоляции считается то, под которое установлена антивибрационная подкладка. Монтаж лаг на грунтовом основании В частном доме деревянный пол по грунту на лагах может быть создан следующим образом: Для начала почва утрамбовывается. Легче всего прибить широкую доску к бревну и приделать для удобства ручки. Далее площадка подвергается разметки для определения точек, в которых будут остановлены опорные столбики под лаги (подробнее: “Как используются столбики под лаги пола”). Крайние опоры стыкуются с фундаментом дома, залитым под соседние помещения. Однако зазор между первыми лагами и стенами помещения должен составлять от 5 до20 сантиметров. Каждый столбик создается со своим собственным квадратным основанием 40х40 сантиметров. Высота такого импровизированного фундамента должна составлять от 20 сантиметров, но на поверхности грунта достаточно иметь лишь четверть этого значения. Уровень столбиков контролируется при помощи натянутых шнуров, а фундамента заливается в предварительно сделанное углубление. На поверхности залитый раствор удерживается предварительно сконструированной опалубкой. Повысить прочность опоры можно, армировав залитый раствор прутами 8-миллиметровой толщины. По факту застывания раствора выкладываются столбики из кирпича, на который и будут укладываться лаги. Важно, чтобы между бетоном, столбиками и лагами был проложен гидроизоляционный рубероидный слой. Закреплять лаги на столбиках можно уголками, на заранее созданных закладных нишах и т.д. Перепад уровня между монтированными лагами не должен быть более 1 миллиметра на каждый метр длины. Закладка утеплителя Как уже говорилось выше, конструкция деревянного пола по лагам подразумевается использование слоя утеплителя, который укладывается в пустоты между лагами. Популярны для использования в этих целях: минеральная ванна, экструдированный пенополистирол, пеноизол, опилки и т.д. Лаги, установленные на грунтовом основании, усложняют процесс укладки теплоизоляционного слоя, потому материал крепится на черновое основание, созданное на них. Под лагами закрепляется гидроизоляционный слой, если в той части перекрытия пониженная влажность и существует риск появления влаги, которая будет конденсироваться на древесине и деформировать ее. Укладка дощатого настила Начинается обшивка пол из дальнего от входной двери угла. На случай расширения досок при нагреве оставляется сантиметровый зазор по всему периметру помещения. Укладываются доски перпендикулярно опорным лагам. Потом зазор будет закрыт плинтусами, а покрытие будет защищено от возможной деформации. Правильный процесс укладки, произведенный без отклонения от технологии, позволит добиться долговечного покрытия, которое может быть использовано, как в качестве основного, так и для последующей облицовки более привычными материалами. Соблюдая правила укладки лаг и дощатого настила можно получить качественный деревянный пол, как в частном доме, так и в квартире. Лучше потерять 7-10 сантиметров от высоты помещения, но стать обладателем качественных полов. В случае возникновения трудностей на одном из этапов укладки, всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все замеры, расчеты, выбор материала, последующую укладку, а также дадут советы по эксплуатации получившихся полов. Устройство чернового деревянного пола по лагам Технологии строительства постоянно меняются. Современные способы часто более эффективные, но далеко не всегда дешевые. В частности, одна из самых доступных по цене технологий устройства пола — черновой пол по лагам. Да, он неидеален, но пока это самый дешевый способ сделать пол. Во всяком случае, в тех регионах, где цена на лес все еще невысока. Зачем нужен черновой пол В конструкции пола черновой настил может выполнять две функции. Первая — служить основой для укладки тепло-, гидро-, звукоизоляционных материалов. Вторая функция — служить опорой для чистового настила или стяжки пола под напольное покрытие. Причем, также могут использоваться изоляционные материалы для улучшения характеристик. Один из вариантов под теплый пол и плитку с использованием ОСБ Можно сделать чистовой пол без чернового? В основном, можно, но в таком случае сложнее добиться требуемых характеристик. Если требования не слишком высокие (дача, летний или гостевой дом, техническое здание) и важно получить лишь необходимый минимум, можно обойтись и без чернового пола. Если же требования высокие (для жилого или отапливаемого здания), как правило, конструкция без чернового настила денег требует больше. Почему? Для чернового пола используют недорогие материалы. Основной критерий выбора — прочность. На внешний вид внимания не обращают и это позволяет использовать недорогие материалы. Например, необрезную доску (после соответствующей обработки), строительную фанеру, плиту из тощего бетона. На черновое основание укладывают другие материалы и к их прочности претензии минимальны. Основной упор делается на «защитные» характеристики. Ведь нагрузка приходится на конструкцию пола и черновой настил, а не на эти материалы. И как правило, стоят они относительно недорого. Виды чернового пола Все черновые основания можно разделить на две большие группы: сухие и мокрые. К мокрым относят все виды бетонных или цементных стяжек. Но речь тут не о них. Говорить будем о сухих, причем по лагам и балкам. Виды чернового пола На сегодняшний день есть более современные технологии, но черновой пол по лагам остается самой дешевой. Это традиционный вариант, в который внесены изменения для того, чтобы подогнать его под современные требования комфорта и экономичности. Но даже с изменениями добиться тех параметров, которые сегодня считают нормой, сложно. В частности, звукоизоляция, да и теплоизоляция идеальной быть не может. Можно только приблизиться к нормам. Но решение будет не самым дешевым. Перекрытия по деревянным балкам Балки в конструкции пола — это деревянные или металлические элементы, которые опираются на фундамент и служат для передачи нагрузки. Так как у нас древесина все еще самый дешевый инструмент, чаще всего балки у нас деревянные. Делают их из бруса — цельного, клеенного или используют срощенные балки (из нескольких досок). Один из вариантов чернового пола по деревянным балкам Балки могут опираться только на фундамент, могут иметь промежуточные опоры. В домах с подполом промежуточными опорами служат простенки, при отсутствии подпола складывают кирпичные столбики или делают столбики из армированного бетона. На эти опоры укладывается в два слоя гидроизоляция (рубероид или что-то типа него, но не пленка), а на гидроизоляцию опирают балки или лаги. Балки и лаги — отличие Чем балки отличаются от лаг? Если коротко, то балки — несущие конструкция, а лаги — нет. Балка — линейный элемент несущих конструкций, опирающийся на оба конца (в отличие от консоли) и работающий преимущественно на изгиб. Как правило, сечение балки прямоугольное или квадратное. В деревянных домах делают еще из тесаного бревна. Шаг установки балок и их сечение считается при разработке проекта. Лаги, прописываются тоже, но они не столь критичны, так что их характеристики можно менять в процессе строительства. Общее устройство чернового пола по балкам перекрытия. Если лаги поставить на ребро, можно будет между ними уложить утеплитель Лаги не являются элементами несущей конструкции и их делают просто из толстой доски, которую часто ставят «стоя» — опирают на узкую часть. При такой установке между лагами удобно укладывать утеплитель — при выборе шага установки лаг, принимают во внимание еще и ширину утеплителя. Черновой пол по лагам может быть и с расположением утеплителя сверху. Такой тип называется плавающим полом, так как прямого контакта чистовое покрытие с основанием (в данном случае с черновым настилом) не имеет. От такого утепления толку будет мало Есть два важных момента. Первый — при использовании в качестве утеплителя минеральной ваты, надо измерить реальную ширину рулона или плит. Она не всегда совпадает с заявленной. Второй — расстояние между лагами должно быть на 3-4 см меньше ширины утеплителя. Тогда его можно ставить в распор и держаться он будет за счет силы упругости. Это делает монтаж проще. Но есть и еще один плюс такого решения. Даже если утеплитель немного «примнется» или усохнет в процессе эксплуатации, щели между ватой и лагой не появятся, так как материал распрямится. При закладке утеплителя, основное — не оставить щелей и минимизировать мостики холода При использовании в качестве утеплителя пенопласта, пенополистирола, пенополиуретана шаг лаг (и их сечение) также лучше подбирать. Но в данном случае «сжать» его не получится. Плиты режут на куски чуть меньшей ширины, чем расстояние между лагами, а щели заполняют монтажной пеной. Шаг установки лаг Шаг установки зависит от доски из которой делают лаги: для доски толщиной 40 мм расстояние между центрами опоры 80-90 см; 50 мм — расстояние 100-110 см; толщина доски 60 мм — 120-130 см. Черновой пол является основанием для чистового, поэтому его надо выравнивать в горизонт. Чем ровнее будет основание, тем меньше проблем при укладке остальных материалов. Поэтому уже при установке лаг, их край выводят на одном уровне. Один из возможных вариантов Если шаг балок небольшой — до 80 см, черновой настил можно стелить сразу, без лаг (доска 40 мм). При большом шаге балок поперек укладывают лаги, а на них настил чернового пола. Пару комментариев насчет широкой доски. Если бюджет ограничен, можно сэкономить, делая сборные лаги. Две доски толщиной 25 мм стоят меньше чем одна доска такой же длины шириной 50 мм. Покупаем две доски, складываем их одна к другой, соединяем гвоздями или саморезами (предпочтительнее гвозди). Крепеж ставим с двух сторон в шахматном порядке. Ставят лаги «на ребро», так что по прочности они даже превосходят доску — меньше шансов на появление трещины по слою древесины. Есть еще один нюанс, который поможет избежать «кручения» сборной лаги: доски располагаем так, чтобы годовые кольца были расположены навстречу друг другу. Конструкции перекрытия по деревянным балкам При устройстве чернового пола чаще используют доску. В основном она служит лишь как основа для укладки утеплителя. Нагрузка от утеплителя невелика, так что можно не плотно сбивать настил, а оставлять зазор до 1 см. Но такая разреженная укладка подходит для материалов с достаточной плотностью. При использовании насыпной теплоизоляции, придется делать сплошную обрешетку. При большой длине балок или лаг делают еще промежуточные перемычки для более стабильной геометрии Черновой пол по лагам под стяжку (плавающий пол) При необходимости можно сделать бетонный пол по деревянным балкам. Вопрос только в том, чтобы балки выдержали нагрузку. Это просчитывается отдельно. Чем хороша такая конструкция? Тем что: Обычный «холодный» пол можно сделать теплым. Можно даже сделать его подогрев (если балки выдержат). Сверху бетонной плиты можно уложить плитку, настелить листовой материал и уложить требовательные к основанию покрытия — ламинат, ПВХ плитку, линолеум. По тому же принципу можно сделать черновой пол по деревянным лагам без цемента. В качестве верхнего слоя можно уложить в два слоя фанеру, ОСБ и другие листовые материалы, которые вы посчитаете подходящими. На такое основание снова-таки можно класть плитку и любой другой тип финишного покрытия. Деревянное перекрытие под стяжку или утепленное перекрытие чердака Какие использовать лаги и доску? Можно/нужно подбирать, так как толщина доски зависит от шага установки лаг: расстояние между лагами 80 см (допустимо до 100 см, но не под стяжку или плитку, под более легкие покрытия) — доска 40 мм; шаг установки лаг 50-60 см, доска 30-35 мм; для доски меньше 30 мм опора необходима с расстоянием 35-40 см (зависит от конкретной толщины). Черновой пол в этом случае может быть не сплошным, а с зазорами. Под бетонную плиту лучше всего в качестве утеплителя брать экструдированный пенополистирол, пенополиуретан высокой плотности. Можно вспененное стекло (пеностекло), но это очень дорого. Эти материалы нормально выдерживают вес монолитной стяжки. Кстати, стяжка должна быть армированной, так как укладывается она на нестабильное основание. Как обеспечить длительную эксплуатацию При такой конструкции перекрытия по деревянным балкам, важно как можно лучше защитить доску чернового пола от гниения. Если снизу подпол, надо позаботиться о том, чтобы он был вентилируемым (продухи) и чтобы в подполе влажность была как можно ниже. Нужна отмостка вокруг дома (лучше утепленная), а также система водоотведения. Как дополнительная мера используется пленка с песком. На грунт расстилают плотную ПВХ пленку в два слоя — проклеивают стыки скотчем, заводят на фундамент и там закрепляют. Наверх пленки насыпают слой песка (минимум 5 см, но лучше больше). Пленка большую часть влаги не пускает (если она целая и стыки хорошо проклеены), а песок адсорбирует излишки, а потом потихоньку высыхает. Этот же способ применяют и используя любой другой черновой пол по лагам. Черновой пол из OSB (ОСБ). Можно убрать черновой настил из доски и настелить плиту в два слоя Как уже говорили, доска чернового пола может быть обрезной или необрезной. Обязательное условие — рабочей влажности. Камерной сушки мало кто будет класть, но доска должна быть сухой — не менее 6-9 месяцев сушки. Если настилают перекрытие первого этажа, материал надо обработать защитными составами. Влажность в подполье будет повышенной, так что качество обработки должно быть хорошим. Лучше обработать несколько раз. Химии для древесины сегодня более чем достаточно. Выбрать можно по свойствам. Если нужны народные средства — это обработанное масло. Первый этаж над вентилируемым подполом Перекрытие первого этажа над неотапливаемым подполом отличается тем, что его необходимо хорошо утеплить. Если не собираетесь делать подогрев пола, надо позаботиться о том, чтобы было комфортно даже при рабочих продухах. Для этого лучше сделать два слоя утеплителя и расположить их в разных направлениях. В данной конструкции черновой настил является лишь опорой для первого слоя утеплителя, поэтому брать сюда толстую доску не имеет смысла. Обычно берут 25 мм, обрабатывают ее и используют для подшивки. В представленной на рисунке конструкции к нижней части балок прибивается черепной брусок. Обычно его сечение 25*25 мм. На черепной брусок кладется доска чернового наката. Отрезки получаются короткими — длина равна шагу между лагами. На этот настил можно брать некондиционную длину, но меньше отходов, если длина кратна шагу лаг. Пирог пола первого этажа по деревянным балкам На доски наката укладывается гидроизоляция. Обратите внимание, что если в качестве утеплителя используется минеральная вата, материал должен быть паропроницаемым. Он должен давать возможность выводить из утеплителя влагу. Если утеплитель пенопласт, пенополистирол, вспененное стекло — они сами не проводят пар и эта прослойка вообще неактуальна. Толщина утеплителя должна быть такой, чтобы его верхний край на 2-3 см был ниже края балки. Это нужно для обеспечения вентиляционного зазора. Древесина меняет влажность и необходимо давать такую возможность, оставляя вентзазор. Поперек балок укладывается перекрестный каркас. Это лаги. Их высота зависит от требуемой толщины утеплителя, а шаг установки — от того, какой настил планируете сверху. Про зависимость толщины доски от шага лаг описано выше. Но это может быть не только доска, но и любой листовой материал. Настил гидроизоляции на расстоянии 2-3 см от поверхности утеплителя Поверх утеплителя настилается паро-гидроизоляция. На этот раз материал должен задерживать и пар и жидкость. В случае с использованием минеральный ваты, лучше использовать мембрану с односторонней паропроницаемостью (например, есть у Изоспана или Изовера, других марок). Ее надо уложить так, чтобы пар мог выходить из утеплителя. Это решение лучше, так как дает возможность поддерживать нормальную влажность в пироге пола. Устройство деревянного перекрытия с однослойным утеплением Есть и варианты с одним слоем утеплителя (на рисунке выше). Этот способ удобен, если по теплотехническим расчетам толщина утеплителя не слишком большая. Из чего делают черновой пол по лагам Черновой пол можно делать из досок (обрезная или необрезная без коры) и любого листового материала, в том числе из гипсокартона. К листовым материалам относят: фанеру (если перекрытие не межэтажное, лучше влагостойкую) ГВЛ (гипсоволоконные листы), Таблица для сравнения характеристик листовых материалов СМЛ (стекломагнезитовые), ОСБ (ОСП, OSB). Сейчас не говорим об экологической безопасности перечисленных материалов. Тут каждый принимает решение сам. Речь о том, что любой из этих материалов можно класть на лаги. Свою роль как основания эти материалы выполняют. Толщина каждого материала зависит от шага установки балок или лаг. После того как определитесь с конкретным материалом, выбрать толщину будет несложно. Оценка статьи: (пока оценок нет) Загрузка... Сохранить себе в: Особенности устройства пола по лагам Ссылка на основную публикацию
