Фильтрующий колодец: назначение и устройство

Фильтрующий колодец: конструкция, назначение, технология устройства

В отличие от жителей многоэтажных домов, владельцы частных хозяйств не обеспечены централизованной канализацией и вынуждены самостоятельно организовывать на своем участке отвод сточных вод. Немаловажную роль в канализационной и дренажной системе дома выполняет фильтрующий колодец.

Однако устанавливать его можно не везде, существуют определенные правила, которых необходимо придерживаться при его возведении.

В нашем материале мы разберемся в разновидностях фильтрующих колодцев, правилах их монтажа на участке, а также расскажем о том, как самостоятельно сделать такое сооружение.

Назначение и особенности фильтрационных колодцев

Поэтому делать это категорически запрещено. Прежде чем поступить в открытые источники или уйти в землю, грязные бытовые воды должны обязательно пройти систему очистки.

Предусмотрены различные способы очищения стоков, одним из которых является поглотительный колодец, выступающий своеобразным естественным многослойным фильтром. Он удерживает в себе грязь, мусор и другие частички, и пропускающим в почву очищенную воду.

Отличительной особенностью фильтрующих сооружений является отсутствие герметичного дна. Внизу колодца оборудуется донный фильтр из щебня, гравия, битого кирпича и других подобных строительных материалов. Общая высота фильтрующей насыпки должна составлять до одного метра.

Он может использоваться в качестве самостоятельного сооружения при обустройстве дренажной системы или ливневой канализации, или для доочистки сточных вод, прошедших предварительную очистку в септике.

Правила и нормы установки

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85).

Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью . Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Для сравнения, если 1 м² песка средней крупности способен в сутки поглотить до 80 литров жидкости, а супесь – до 40, поглотительная способность суглинка – 25, а трещиноватой глины – всего 5 литров. Из приведенных данных следует, что при установке фильтрационного колодца на глинистом грунте, он, конечно, очистит воду, но вот уйти ей будет некуда.

Чтобы узнать тип грунтов на участке, поставьте такой эксперимент: выкопайте небольшую ямку размером 300х300 мм и глубиной около 150 мм. Налейте в нее до самого верха жидкость и засеките, за какое время вода уйдет под землю. 18 секунд – песчаный грунт, полминуты – супесчаный, 2 минуты – суглинок.

Особое внимание следует обратить на уровень грунтовых вод в местности. Если подземные воды проходят достаточно высоко, поглотительный колодец устанавливать не рекомендуется, поскольку глубина его залегания должна быть 2-2,5 м. При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод.

Ограничения по установке также касаются среднесуточного объема сточных вод. Их количество не должно превышать 1 м 3 . Если объем стоков, подлежащих очистке, больше, то рекомендуется выбирать другую систему фильтрации и отвода жидкости.

Если пролегающие под землей воды применяются для питья или хозяйственных нужд, устройство колодца необходимо согласовать со службами санэпиднадзора. Но в любом случае его нужно делать на отдалении не менее 30 метров от скважин и колодцев для питьевой воды. О особенностях монтажа канализационного трубопровода на участке можно прочесть в этой статье.

Строительными нормативами оговариваются правила, регламентирующие расположение условного дна фильтрующего колодца. Оно обязано быть выше горизонта грунтовой воды на 1,5 м и более.

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:

Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
Совместным. Все бытовые стоки поступают в септик или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.

Во втором случае необходим септик, состоящий минимум из двух камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.

Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

Второй вариант совместной схемы – полная откачка и вывоз стоков.

Расчет количества фильтрующих колодцев на участке

Если исходить из того, что на одного человека в частном доме приходится 250 литров в сутки, то для четырех членов семьи нужен септик объемом не менее 3 куб. метров.

Нагрузка на 1 кв. м. площади поглотительного колодца рассчитывается исходя от типа грунта. (песчаный – до 80, суперсчаный – до 40 л) Если расстояние от грунтовых вод до дна колодца больше двух метров, нагрузка может быть увеличена на 20%. Также допустимо увеличивать нагрузку в дачных хозяйствах, где колодец используется только в летнее время.

Альтернативные фильтрующие установки

Помимо фильтрационного колодца аэробную доочистку стоков в естественных условиях можно производить при помощи:

грунтового дренажа;
фильтрующих траншей;
биологического фильтра.

В первом случае сточные воды от септика сначала поступают в распределительный колодец, а затем распределяются по дренам – трубам с прорезями, проложенным с уклоном в траншеи, предварительно засыпанные гравием или щебнем. Сверху трубы также обсыпают щебнем, потом землей и накрывают геотканью. Подробнее о том, как правильно рассчитать уклон дренажной трубы читайте в этой статье.

Если поблизости от участка находится водоем, куда может стекать очищенная вода, то обустраивают фильтрующие траншеи. В нижний слой на гравийную подушку укладывают водосборные трубы, которые затем засыпают гравием и песком. Сверху на слой гравия прокладывают дренажные трубы с прорезями, накрывают их геотканью и засыпают землей.

Если на участке невозможно организовать фильтрующие поля, устанавливают биофильтр. В него поступают предварительно очищенные воды из септика для дальнейшей биологической очистки. В результате фильтрации стоки очищаются до уровня технической воды, которая затем уходит в грунт.

Как сделать фильтрационный колодец

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.

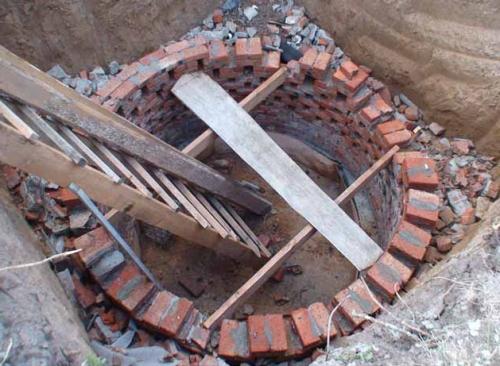

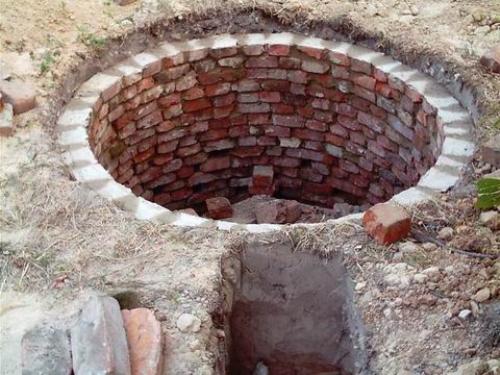

Вариант №1 – кирпичная конструкция

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.

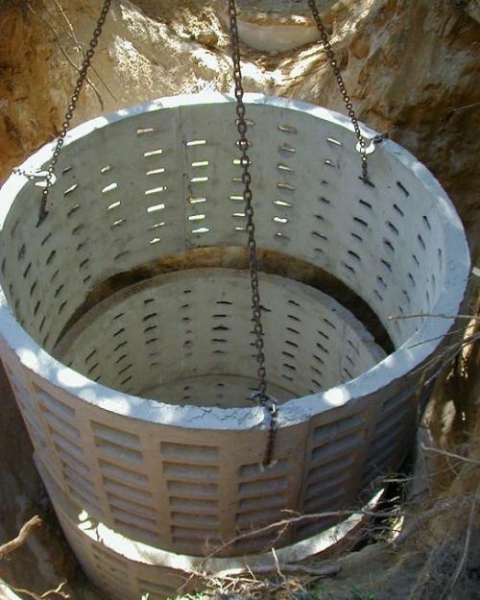

Вариант №2 – сооружение из бетонных колец

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Еще один вариант обустройства септика из бетонных колец можно прочесть здесь.

Вариант №3 – колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

Вариант №4 – пластиковые фильтрующие емкости

Сегодня можно приобрести готовые фильтрующие колодцы из пластика, оборудованные всем необходимым для эффективной очистки стоков. Конечно, стоят они немало, но зато они надежны, удобны, просты в установке и обслуживании. На рынке представлено много компаний-производителей такого оборудования.

Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и заполнен фильтрующим слоем из щебня, гравия и шлака.

Выводы и полезное видео по теме

Посмотрите видео и узнайте, как построить кирпичный колодец:

Видеоролик о строительстве бетонной конструкции:

Как сделать колодец из старых покрышек вы узнаете из следующего видеосюжета:

Фильтрационный колодец не так сложно сделать самостоятельно, но если вы не хотите возиться с его обустройством и у вас есть финансовая возможность, можно купить готовый колодец из пластика.

Если в ходе изучения материала у вас появились вопросы по самостоятельному обустройству фильтрационных сооружений, вы можете задать их в блоке с комментариями. Там же можно поделиться опытом обустройства фильтрующих колодцев.

Фильтрующий колодец: устройство и назначение

В частном доме достаточно удалённом от города в большинстве случаев отсутствует центральная система канализации. Но, сточные воды, являющиеся продуктом жизнедеятельности человека, имеется и их необходимо куда-то девать.

Обычно это простая сточная яма, что в корне неправильно и ведет к заражению земли и грунтовых вод. Наилучшим решением проблемы есть обустройство септика с фильтрующим колодцем, что мы и рассмотрим в данной статье.

Неспециализированные положения

Прежде всего ознакомимся с функциональностью для того чтобы устройства и его альтернативами (определите тут, как самостоятельно сделать фильтр для воды для колодца).

Функции

Фильтрующий колодец имеет следующие назначения:

Фильтрация сточной воды, которая выходит из септика по окончании предварительных этапов очистки. Процесс выполняется за счёт донного фильтра, расположенного в основании конструкции.

Совет: в случае если речь заходит о даче, на которой вы не живёте неизменно, и её объём сточных вод не превышает одного кубического метра в день, то возможно обойтись одной колодезной очисткой без септика. Это разрешит существенно сэкономить бюджет.

Альтернативы

направляться подчернуть, что это не единственный метод очищения воды по окончании септика.

Кроме этого используются:

Впитывающие траншеи. Низкая цена, но не сильный уровень требования и очистки большое количество пространства.
Песчано-гравийные фильтры. не сильный локализация, присутствует возможность попадания нечистой жидкости сходу в грунт.
Поле подземной фильтрации. По окончании нескольких лет применения для того чтобы варианта требуется перенос всей канализационной системы в другое место из-за непригодности грунта к предстоящей очистке.

Применение колодца хоть и требует некоторых труда и умеренных затрат для своего создания, есть наряду с этим наиболее рациональным сооружением для очищения сточной жидкости.

Установка

Фильтрующий колодец своими руками выстроить совсем несложно, для этого не нужно каких-либо строительных либо инженерных навыков. Но неспециализированные представления и кое-какие нюансы знать нужно.

Выбор места

Имеется пара условий, каковые необходимо выполнять на протяжении постройки очистительных колодцев для гарантии их действенной и безвредной работы:

Глубина залегания грунтовых вод. Между водой и дном конструкции должно быть расстояние не меньше одного метра.
Присутствие на участке скважины на воду. Требуется большое удаление друг от друга данных объектов чтобы не было загрязнения водоносного горизонта.
Тип грунта. В полной мере подойдут: песчаник, торф и супесь. Глина, к примеру, не подойдёт по своей структуре в функции фильтра.

направляться знать: размеры площади колодца напрямую воздействуют на его срок эксплуатации. Так как громадный фильтр загрязняется медленнее мелкого.

Обустройство

Сделать всё верно вам окажет помощь следующая инструкция:

Выкапываем котлован, главным условием для которого есть его углубление ниже уровня промерзания грунта и соблюдение удалённости от грунтовых вод не меньше 100 см. Габариты выбираем, основываясь на количестве дневного потока сточных вод.

Создаём донный фильтр. Это наиболее серьёзный элемент, который и создаёт саму фильтрацию.

Для этого засыпаем метровый слой зернистой загрузки, в виде которой подойдут:

гравий;
щебень;
керамзит шлак;

Пробиваем отверстие к септику на уровне не ниже пятнадцати сантиметров от материала донного фильтра.
Соединяем конструкции канализационной трубой.

Совет: под трубой направляться установить дощатый щит. Это будет содействовать равномерному распространению жидкости по всему дну и исключит вымывание.

Возводим стенки. Наряду с этим их поверхность должна иметь отверстия диаметром 5 см и с шагом в 10 см в шахматном порядке.

Материалы, подходящие для данной задачи:

Кирпич либо натуральный камень. С одной стороны легко создать нужные отверстия, с другой – кирпичная кладка есть очень трудоёмким занятием.

Совет: при применении кирпича выбирайте лишь прекрасно обожжённые изделия. Силикатные образцы, находясь неизменно в воде, быстро придут в негодность.

Вывод

К проблеме канализационных отходов в местах, где нет центральной канализации, направляться доходить с громадной серьезностью. В противном случае возможно загрязнить участок до отметки, в то время, когда он станет негоден для выращивания каких-либо растений.

Одним из наилучших способов очистки сточных вод на загородном участке есть обустройство фильтрующего колодца в тандеме с септиком. А при малых объёмах стоков возможно кроме того ограничиться лишь колодцем. Создание которого в полной мере выполнимо своими силами.

Главные моменты монтажа: оптимальный выбор места, укладка донного фильтра и установка стен.

Видео в данной статье ознакомит вас с дополнительными материалами по разглядываемой теме. Фильтрующий колодец замечательно сможет дополнить вашу собственную канализационную систему на участке.

Фильтрующий колодец: назначение и устройство

Вопрос отвода и очистки сточных вод волнует практически всех владельцев частных домов, у которых нет возможности подключиться к централизованной канализационной системе. Решить его можно разными способами, ориентируясь на объем сточных вод, тип почвы на участке, свои финансовые возможности и т.д.

Наиболее распространенный способ утилизации стоков, не требующий больших капитальных вложений, — это обустройство фильтрующего колодца. Принцип работы такого колодца заключается в прохождении стоков сквозь слои грунта, как через фильтр, с их последующим удалением за пределы участка.

Расположение колодца на участке и его размер

Выбирая место расположения фильтрующего колодца нужно учитывать, что нормативные расстояние между ним и фундаментом любой из построек не должны быть менее 10 м, а между ним и колодцем, вода из которого предназначена для питья, не менее 30 м. Немаловажным показателем является уровень залегания грунтовых вод, который может ограничивать глубину колодца. Минимальное расстояния от уровня залегания грунтовых вод до дна колодца не должно быть меньше 1 м.

Размеры колодца определяются количеством сточных вод и типом грунта. Для примера, супесь площадью 1 м2 может очистить порядка 50 л воды за сутки, а та же площадь песчаного грунта – до 100 л. Исходя из таких показателей и зная объем сточных вод, легко подсчитать нужную фильтрующую площадь колодца, состоящую из суммы площадей его стенок. Площадь колодца в плане не должна быть более 2х2 м, а его глубина – больше 2,5 м. Для определенных типов грунта или для больших домов такого колодца недостаточно – он просто не будет справляться с заданными нагрузками. В таком случае можно обустроить несколько фильтрующих колодцев, соблюдая между ними расстояние, составляющее два их диаметра.

Как сделать фильтрующий колодец?

Сам колодец может изготавливаться из разных материалов: бетонных колец, огнеупорного или глиняного кирпича. Использование для колодца бетонных колец – наиболее распространенный вариант, который отличается быстротой монтажа, надежностью и долговечностью. Бетонные кольца при этом опускаются в фильтрующий материал, а в них проделываются отверстия через каждые 4-5 см по горизонтали и 15-20 см по высоте. Отверстия должны располагаться в шахматном порядке. При изготовлении стенок колодца из кирпичной кладки легко делать такие отверстия, пропуская в нужных меcтах кирпичи.

На дно колодца насыпается слой песка, щебня, гальки, торфа или шлака, который играет роль фильтрующего элемента. Фракция материала должна быть разной: для центральной части используется более крупная, а по краям мелкая.

Наружная часть колодца засыпается супесью или песком на высоту, достигающую уровня впускной трубы шириной от 0,5 м. Слой фильтрующего материала должен быть равномерным, а по высоте достигать 1,5-2 м. Для защиты фильтра от размывания сточными водами на дно колодца нужно уложить камень.

В центре колодца, как и любого другого септика, должна оставаться воздушная полость для вентиляции внутреннего пространства. Эта полость должна закрываться люком с вентиляционной трубой диаметром от 100 мм и высотой от 1 м.

Когда не стоит делать фильтрующий колодец?

Под конец несколько слов о том, в каких случаях нельзя обустраивать фильтрующий колодец.

Во-первых, такой колодец нет смысла строить на грунтах с низкой поглощающей способностью, например, на глинистых.
Во-вторых, высокий уровень залегания подземных вод не даст возможность обустроить колодец нужного объема с соблюдением его конструктивных параметров.

В остальных случаях фильтрующий колодец прекрасно подходит для роли септика и его без проблем можно сделать самостоятельно.

Фильтрующий колодец: назначение и устройство

В частном доме достаточно удалённом от города обычно отсутствует центральная система канализации. Зато, сточные воды, являющиеся продуктом жизнедеятельности человека, есть и их нужно куда-то девать.

Зачастую это обычная сточная яма, что в корне неправильно и приводит к заражению почвы и грунтовых вод. Наилучшим решением вопроса является обустройство септика с фильтрующим колодцем, что мы и рассмотрим в данной статье.

Фильтрующий колодец для септика из кирпича

Общие положения

В первую очередь ознакомимся с функциональностью такого устройства и его альтернативами.

Функции

Фильтрующий колодец имеет следующие назначения:

Фильтрация сточной воды, которая выходит из септика после предварительных этапов очистки. Процесс выполняется за счёт донного фильтра, расположенного в основании конструкции.

Совет: если речь идёт о даче, на которой вы не проживаете постоянно, и её объём сточных вод не превышает одного кубического метра в сутки, то можно обойтись одной колодезной очисткой без септика. Это позволит значительно сэкономить бюджет.

Соединение с септиком

Создание системы орошения огорода. В конечном итоге при соблюдении технологии жидкость имеет достаточную степень очистки для использования её в качестве полива растительных культур.
Локализация загрязнения. Стоки не будут самопроизвольно разливаться по участку, а окажутся в строго отведённом для них месте.

Альтернативы

Следует отметить, что это не единственный способ очищения воды после септика.

Впитывающие траншеи. Низкая цена, но слабый уровень очистки и требования много пространства.
Песчано-гравийные фильтры. Слабая локализация, присутствует возможность попадания грязной жидкости сразу в грунт.
Поле подземной фильтрации. После нескольких лет использования такого варианта требуется перенос всей канализационной системы в другое место из-за непригодности грунта к дальнейшей очистке.

Схема реализации почвенной фильтрации

Использование колодца хоть и требует некоторых умеренных затрат и труда для своего создания, является при этом наиболее рациональным сооружением для очищения сточной жидкости.

Установка

Фильтрующий колодец своими руками построить совсем несложно, для этого не требуется каких-либо строительных или инженерных навыков. Но общие представления и некоторые нюансы знать необходимо.

Выбор места

Есть несколько условий, которые нужно соблюдать во время постройки очистительных колодцев для гарантии их эффективной и безвредной работы:

Глубина залегания грунтовых вод. Между дном конструкции и водой должно быть расстояние не меньше одного метра.
Присутствие на участке скважины на воду. Требуется максимальное удаление друг от друга данных объектов во избежание загрязнения водоносного горизонта.
Тип грунта. Вполне подойдут: песчаник, супесь и торф. Глина, например, не подойдёт по своей структуре в функции фильтра.

Следует знать: размеры площади колодца напрямую влияют на его срок эксплуатации. Так как большой фильтр загрязняется медленнее маленького.

Обустройство

Сделать всё правильно вам поможет следующая инструкция:

Выкапываем котлован, главным условием для которого является его углубление ниже уровня промерзания грунта и соблюдение удалённости от грунтовых вод не менее 100 см. Габариты выбираем, основываясь на количестве суточного потока сточных вод.

Создаём донный фильтр. Это наиболее важный элемент, который и производит саму фильтрацию.

Для этого засыпаем метровый слой зернистой загрузки, в виде которой подойдут:

Фото донного фильтра

Пробиваем отверстие к септику на уровне не ниже пятнадцати сантиметров от материала донного фильтра.
Соединяем конструкции канализационной трубой.

Схема соединения септика и фильтрующего колодца

Совет: под трубой следует установить дощатый щит. Это будет способствовать равномерному распространению жидкости по всему дну и исключит вымывание.

Возводим стены. При этом их поверхность должна иметь отверстия диаметром 5 см и с шагом в 10 см в шахматном порядке.

Материалы, подходящие для этой задачи:

Кирпич или натуральный камень. С одной стороны легко создать необходимые отверстия, с другой – кирпичная кладка является весьма трудоёмким занятием.

Совет: при использовании кирпича выбирайте только хорошо обожжённые изделия. Силикатные образцы, находясь постоянно в воде, быстро придут в негодность.

Процесс укладки кирпича

Бочка из нержавеющей стали. Прочно, легко в монтаже, но дорого и ограничено по площади – непросто найти образец с достаточно большим диаметром.

Бетонные кольца. Практичный, надёжный, доступный по цене вариант. Такие фильтрующие колодцы получили наибольшее распространение.

Кольца из железобетона

В перекрытии устанавливаем вытяжную трубу диаметром 10 см и высотой над поверхностью земли не менее 30 см. Выходное отверстие её оснащаем специальным зонтиком для защиты от атмосферных осадков.
Для доступа внутрь монтируем люк с двумя крышками: несущей и утепляющей. Рекомендуемый диаметр для них 70 см. Между ними укладываем утепляющий материал, в качестве которого подойдут минеральная вата, экструдированный пенополистирол или войлок.

Схема размещения вытяжки и выходного люка

Зазоры между стенками сооружения и грунтом, которые должны быть около полуметра, засыпаем тем же материалом, что мы использовали для создания донного фильтра.

Обсыпка по периметру

Вывод

К проблеме канализационных отходов в местах, где нет центральной канализации, следует подходить с большой ответственностью. Иначе можно загрязнить участок до уровня, когда он станет непригоден для выращивания каких-либо растений.

Одним из наилучших способов очистки сточных вод на загородном участке является обустройство фильтрующего колодца в тандеме с септиком. А при малых объёмах стоков можно даже ограничиться только колодцем. Создание которого вполне выполнимо своими силами.

Главные моменты монтажа: оптимальный выбор места, укладка донного фильтра и установка стен.

Канализационная система, готовая к эксплуатации

Видео в этой статье ознакомит вас с дополнительными материалами по рассматриваемой теме. Фильтрующий колодец прекрасно сможет дополнить вашу собственную канализационную систему на участке.

Пластиковый конический фильтрационный колодец

При наличии автономного водоснабжения обязательна независимая канализация, утилизирующая бытовые стоки.

В очистной системе фильтрационный колодец занимает финишное положение, доочищая воду от загрязнений перед попаданием в грунт.

Назначение, принцип действия и состав

Его устанавливают, если разместить многокамерный вариант септика негде. Очистка стоков, направленных из дома по канализационной трубе в камеру, – задача этого сооружения.

из заглубленной в грунт конструкции, изготовленной из кирпича или металла, бетона, полимера;
в стене коллектора выполнены отверстия ниже линии промерзания, в которые заходят сточные магистрали из эксплуатируемых зданий;
в основании сооружения, не имеющего дна, уложен дренажный, фильтрующий слой из песка, мелкого и крупного щебня;
над отверстием в верхней части конструкции, до уровня земли установлена смотровая горловина с люком, через которую убирают накопившийся ил, препятствующий дренажу воды.

Сливающиеся из дома стоки по трубам поступают в отстойник и через дренажный фильтр, вода просачивается в грунт, оставляя нечистоты на дне сооружения.

При постоянной эксплуатации загородного дома устройство канализационной системы очистки стоков обязательно.

Варианты исполнения фильтрующих колодцев отличаются конфигурацией и материалами стен. Каждый вид имеет плюсы и минусы, информация о которых поможет при выборе камеры.

Сравнить очищающие стоки изделия можно по краткой характеристике:

цилиндрический. Традиционная форма для очистных сооружений выполняется из всех видов материалов. Форма из бетонных колец, кирпича, пластика удобна при монтаже и обслуживании. Отстойникам из пластика требуется дополнительное утяжеление бетонным кольцом против выдавливания в пучинистых грунтах;
прямоугольная призма. Строится из кирпича и бетонных элементов, имеет схожие характеристики с цилиндрической формой, но длительные сроки строительства ограничивают применение;
конический. В основном эту форму применяют при изготовлении пластиковых камер. Благодаря конусу земля удерживает конструкцию от выдавливания в пучинистых грунтах. Из бетона и кирпича форма используется редко в связи со сложностью исполнения.

Сколько нужно на участке и как рассчитывается их размер

Время просачивания воды в почву зависит от структуры грунта. Если на участке суглинок, через 1 м 2 можно отфильтровать 50 л стоков в сутки, у песка впитывающая способность составляет 100 л.

Среднее потребление воды в день на человека 125 л. От количества проживающих людей определяется общий объем потребления воды.

Почва на участке – суглинок, фильтровать 1 м 2 может 50 л стоков в сутки.
Проживает четыре человека. Потребление воды на семью 500 л в сутки.
Вода не будет застаиваться на площади фильтрации 10 м 2 .

Размер дна дренажного колодца составляет 2–3 м 2 . Чтобы обеспечить очистку стоков, необходимо построить три коллектора.

При устройстве на участке нескольких отстойников расстояние между ними должно составлять не менее двух диаметров дна камеры.

Где лучше устанавливать

Необходимо учитывать определенные условия и требования санитарных правил:

если площадь участка с уклоном, расположить фильтрующую камеру желательно в низком месте, с учетом движения грунтовых вод;
при наличии скважины коллектор строится на расстоянии 30–50 метров от питьевого источника, в зависимости от состава грунта;
от уровня грунтовых вод дно дренажного сооружения должно находиться на расстоянии не ближе двух метров;
если состав грунта – глина, влага плохо впитывается или на участке высокий уровень грунтовых вод, устанавливать нельзя!

Как выбрать материал

При выборе используется сравнительная характеристика, которая позволяет оценить достоинства и недостатки.

Таблица применяемых материалов для очистных сооружений:

Наименование	Бетон	Кирпич	Металл	Полимер
Прочность	высокая	средняя	высокая	средняя
Коррозия	низкая	средняя	высокая	отсутствует
Сопротивление агрессивной среде	высокое	среднее	низкое	высокое
Гидроизоляция	нужна	нужна	не требуется	не требуется
Срок монтажа	средний	длительный	быстрый	быстрый
Потребность механизмов	да	не требуется	да	не требуется
Срок эксплуатации	более 50 лет	около 30 лет	около 10 лет	более 50 лет
Стоимость	средняя	высокая	высокая	средняя

Использование утилизированных автомобильных покрышек для фильтрационного сооружения возможно только на дачном участке при сезонном проживании. При сборке отстойника необходима гидроизоляция между кольцами покрышек. А если шины придется покупать, то вариант становится невыгодным.

Краткий анализ показывает, что с экономической стороны и длительности эксплуатации применение бетона и полимера в качестве материала для фильтрационной камеры – наиболее выгодный вариант.

Полимерные по долговечности, герметичности, противостоянию коррозии превосходят сооружения из других материалов. Небольшой вес изделия положителен при монтаже, но в пучинистых почвах в зимний период становится минусом, так как цилиндрическая форма камеры легко выдавливается замерзшим грунтом.

Строительство очистной системы из пластикового материала – наименее затратный, более надежный и долговечный вариант очистки хозяйственных стоков на участке.

Как построить конический самостоятельно

Выбрав такую форму, проблема пучинистости исключается, так как ей противодействует вес земли вокруг конуса изделия. Диаметр нижнего основания камеры не менее 1 м, верхнего – от 0,6 м.

Чтобы качественно и оперативно выполнить монтажные работы своими руками, составляется последовательный, пошаговый план действий:

выполняется проект наружной канализационной системы в соответствии с требованиями СНиП;
подготавливается инструмент и оборудование для ведения монтажных работ. Подвозится дренажный щебень крупной и мелкой фракции и другие вспомогательные материалы;
производится выбор и приобретение 2,5-метровой пластиковой конструкции, канализационных труб и комплектующих. Площадь дна камеры по расчету должна обеспечить постоянное дренирование планируемых стоков без накопления;
на выбранном месте под камеру вручную или с помощью экскаватора выкапываем котлован, а от построек – траншеи под канализационные трубы глубиной ниже линии промерзания почвы;
дно котлована и траншей засыпается 20 см слоем мелкого щебня. Отсыпанный материал уплотняем и проверяем уровнем. Под пластиковым фильтрационным колодцем дно котлована должно быть горизонтальным, а в траншее от дома к коллектору – с уклоном 2 см на 1 метр длины;
в корпусе изделия полосой в 1 метр от дна по всей окружности проделываем дренажные отверстия диаметром 4 см на расстоянии 20 см друг от друга. Под канализационные трубы вырезаем проушины на расстоянии 1 метра от дна, с ориентацией на выкопанные траншеи. В отверстия под трубы вставляем уплотнение;
устанавливаем в котлован конусную камеру, с этой работой справятся 3 человека. Укладываем в траншеи канализационные магистрали, выдерживая требуемый уклон с помощью бетонных подкладок. Размещаем колодец отверстиями в направлении траншей и в них вставляем сточные пластиковые трубы;
засыпаем промежуток между котлованом и коллектором мелким щебнем слоем 1,5-метровой высоты вокруг конусного корпуса, закрывая дренажные отверстия. На дно камеры укладываем 30 см слой крупного щебня. Трубы в корпус изделия вставляются на 30–50 см. Стык отверстия с трубой изолируем;
магистральную трубу заводим под фундамент в дом и соединяем с внутренней канализацией. Проверяем уклон трубы от дома в камеру;
чтобы не происходило размывания дренажного слоя в коллекторе, на дно, в место падения потока стоков укладываем бетонную плитку;
пропускаем воду по собранной схеме, проверяем герметичность конструкции и засыпаем траншеи с котлованом, послойно утрамбовывая грунт;
на зауженную часть конического корпуса устанавливаем люк с полимерно-песчаной крышкой. Канализационная система готова к эксплуатации.

Пластиковый фильтрующий колодец может устанавливаться после септика или станции биоочистки стоков для последующей инфильтрации очищенной воды. Целесообразно использование камеры для очистки ливневых вод.

Содержание и эксплуатация

Прежде чем приступить к строительству фильтрационной системы, необходимо ознакомиться с технологией очистки стоков и условиями эксплуатации:

В процессе эксплуатации не реже двух раз в месяц необходимо проводить осмотр очистного сооружения на состояние герметичности и заиливания.
Не реже одного раза в месяц необходимо брать пробы на анализ земли ниже по течению грунтовых вод от камеры и в стороне. Для этого необходимо пробурить две скважины в этих местах.
При наполнении коллектора стоками нечистоты следует откачать с помощью ассенизаторской машины, а отстойник очистить от накопившегося ила.
Если дренирование в камере нарушилось, необходимо фильтрационный слой щебня заменить или промыть.

Чтобы не допустить перелива колодца сточными водами и попадание нечистот в грунт, важно проводить своевременное, периодическое обслуживание очистного сооружения.

Полезное видео

Подробно о коллекторе:

Точка J

Обзоры и рейтинги статьи

Фильтрующий колодец: устройство фильтрационного сооружения

Назначение и особенности фильтрационных колодцев
Правила и нормы установки
Виды фильтрующих сооружений
- Поглотительный колодец в дренажной и ливневой системе
- Фильтрационное сооружение в канализационной системе
Расчет количества фильтрующих колодцев на участке
Альтернативные фильтрующие установки
Как сделать фильтрационный колодец
- Строительство кирпичной конструкции
- Сооружение из бетонных колец
- Колодец из старых покрышек
- Пластиковые фильтрующие емкости
Выводы и полезное видео по теме

Назначение и особенности фильтрационных колодцев

Вопросы экологии и охраны окружающей среды сегодня стоят очень остро. Неочищенные сточные воды, если они будут поступать непосредственно в водоемы или грунт из внутридомовой канализации, могут послужить источником заражения воды и почвы. Поэтому делать это категорически запрещено. Прежде чем поступить в открытые источники или уйти в землю, грязные бытовые воды должны обязательно пройти систему очистки.

Фильтрующий колодец, как правило, обустраивают на участках, не оборудованных сливной канализацией, а также в местах, где поблизости отсутствуют естественные водоемы для отведения воды. Он может использоваться в качестве самостоятельного сооружения при обустройстве дренажной системы или ливневой канализации или для доочистки сточных вод, прошедших предварительную очистку в септике.

Правила и нормы установки

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85). Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью. Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Виды фильтрующих сооружений

Поглотительный колодец в дренажной и ливневой системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведения воды от дома и очистка ее от ила и песка.

Фильтрационное сооружение в канализационной системе

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве. Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

Отвод сточных вод можно организовать двумя способами:

Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
Совместным. Все бытовые стоки поступают в септик или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные — в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов — в поглотительные колодцы.

Во втором случае необходим септик, состоящий из двух или трех камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.

Второй вариант совместной схемы — полная откачка и вывоз стоков.

Расчет количества фильтрующих колодцев на участке

Количество фильтрационных колодцев зависит суточного водопотребления в доме. На один септик обычно устанавливают от двух до четырех поглотительных колодцев. В свою очередь объем септика должен в три раза превышать суточный расход водяных стоков. Если исходить из того, что на одного человека в частном доме приходится 250 литров в сутки, то для четырех членов семьи нужен септик объемом не менее 3 куб. метров.

Альтернативные фильтрующие установки

грунтового дренажа;
фильтрующих траншей;
биологического фильтра.

Как сделать фильтрационный колодец

Строительство кирпичной конструкции

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми. Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие — сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

Сооружение из бетонных колец

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать колодец. Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

Колодец из старых покрышек

Пластиковые фильтрующие емкости

Выводы и полезное видео по теме

Посмотрите видео и узнайте, как построить кирпичный колодец:

Видеоролик о строительстве бетонной конструкции:

Как сделать колодец из старых покрышек вы узнаете из следующего видеосюжета:

Фильтрующие сооружения выполняют очень важную функцию – обеспечивают эффективную очистку стоков и не пропускают грязную неочищенную воду в землю, которая попадая в грунты, наносит существенный вред окружающей среде. Фильтрационный колодец не так сложно сделать самостоятельно, но если вы не хотите возиться с его обустройством и у вас есть финансовая возможность, можно купить готовый колодец из пластика.
