Дренажный колодец: назначение, виды, устройство

Устройство дренажного колодца: обустройство системы, схема

Дренаж — это достаточно сложная система, которая должна облегчить отведение вод и обеспечить их слив в канализацию или дренажный колодец. Его обустройство необходимо в тех случаях, когда грунтовые воды залегают слишком высоко или сам дом и участок находятся в низине. Но следует учитывать, что только правильная технология позволит сделать отвод лишней влаги эффективным.

Виды дренажа

Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.

Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.

Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).

Поворотные конструкции — это один из вариантов ревизионной конструкции. Их устанавливают там, где находятся угловые соединения труб, но, вопреки распространенному заблуждению, делать это на каждом развороте необязательно, достаточно устанавливать через угол.

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.

Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.

Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.

Такой вариант также называется поглотительным. От других разновидностей он отличается тем, что в нем нет герметичного дна. Но вместо этого в нижней его части устанавливается фильтрующая система — через нее сливаются грязные стоки, но она не пропускает мусор.

Применяемые материалы

Будь то водосборный или ревизионный колодец, для его обустройства отлично подойдут бетонные кольца. Но при всей своей прочности и долговечности, устойчивости к агрессивным воздействиям окружающей среды и прочих достоинствах, они имеют существенный недостаток. Из-за слишком большого веса их сложно установить самостоятельно, нужно для этих целей арендовать спецтехнику, а это увеличит стоимость колодца.

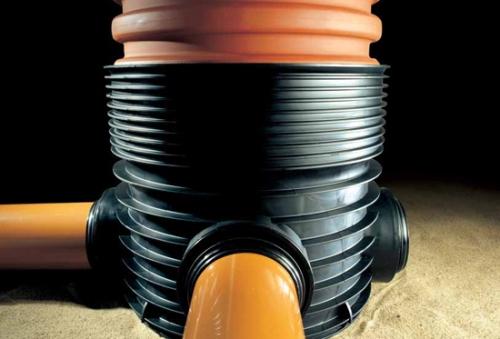

Есть и другой вариант — купить готовую пластиковую емкость, тем более, что их выпускают в разных размерах. Такая емкость стоит дороже, чем кольца, зато она проста в установке. При этом современные пластиковые емкости достаточно надежны, они также не подвержены коррозии и другим агрессивным воздействиям. И кроме того, у них есть еще одно преимущество — многие производители выпускают емкости, в корпусах которых уже имеются отверстия для труб. А при выборе бетонных колец нужно помнить, что отверстия придется сделать самостоятельно.

Иногда можно встретить комбинированный вариант:

  • поворотный и смотровой колодцы делают из пластиковой емкости;
  • сливной и накопительный ­- из бетонных колец.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

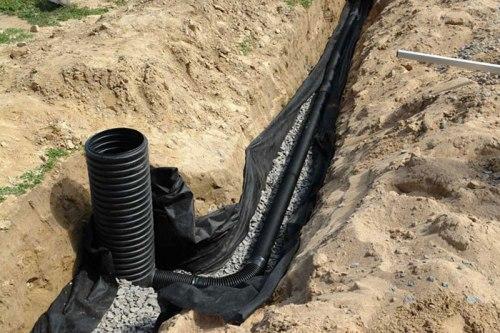

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

  • На дне траншеи устраивают своего рода «подушку» ­- слой песка толщиной 5 см, который нужно тщательно утрамбовать.
  • Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
  • Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Процесс установки непосредственно колодезной конструкции зависит от разновидности самого колодца. Накопительный и поворотные варианты требуют устройства бетонного основания. Поглотительные колодцы как такового дна не имеют, но в этом случае необходим грунтовый фильтр, который выполняет функции основания.

Установка ревизионного и коллекторного колодца

Для обоих видов алгоритм будет примерно одинаковым. Различие имеется только в размерах самого колодца, особенностях его расположения (оно может быть вертикальным или горизонтальным), а также в других деталях — например, в том, сколько труб для отвода будет использоваться.

Колодцы ревизионного типа в силу их назначения располагают вертикально, для накопительных возможны оба варианта. Также следует учесть, что для коллекторного варианта нужен дренажный погружной насос. И для него осуществляется отвод труб в водосборник.

Монтаж колодца проводится в несколько этапов:

  • Углубление участка, на котором будет установлен колодец, так чтобы он оказался на 40 см ниже того уровня, где будут проходить трубы.
  • Утрамбовка слоев песка и щебня.
  • Подготовка бетонного раствора, которым заливают дно. После того как бетонное основание затвердеет (а на это уходит два дня), сверху его закрывают слоем геотекстиля.
  • Установка емкости на основание, подсоединение всех труб.

На финальном этапе сверху устанавливают люк, а колодезную конструкцию со всех сторон засыпают грунтом и щебнем.

У конструкций, изготовленных из разных материалов и предназначенных для разных целей, есть свои особенности установки. Так, для поглотительных конструкций используются емкости из пластика, дно у них отсутствует. Бетонное основание в этом случае не заливают, а изготавливают фильтр, который будет очищать воду от механических загрязнений.

Для этого на дне устраивают слой из материала типа щебня. Его толщина должна составить 20−30 см. Трубы подводятся к верхней части колодца. По окончании всех работ свободное пространство заполняется щебнем. Сверху также должен быть люк.

Колодезную конструкцию вполне реально изготовить самостоятельно из пластиковых труб соответствующего диаметра. Для колодцев ревизионного и поворотного типа она может быть поменьше — 35−45 см в диаметре, для коллекторных нужны трубы большего размера — до 95 см в диаметре. Также потребуется отдельно приобрести пластиковый люк и деталь круглой формы, которая будет служить дном.

Свои особенности есть и у монтажа колодца из бетонных колец. Их покупают обычно у предприятия-изготовителя. Следует отдать предпочтение кольцам из влагоустойчивых марок бетона. Диаметр колец и прочие параметры подбирают исходя из конкретных условий. Количество их должно быть таким, чтобы можно было устроить колодец глубиной не менее двух метров.

При этом нужно учитывать, что бетонные кольца могут иметь высоту от 10 до 100 см, то есть у покупателя есть пространство для маневра. Впрочем, обычно выбирают кольца высотой 50−60 см. В зависимости от диаметра, вес такого кольца может составлять 230−900 кг. Поэтому для их установки требуются услуги спецтехники, а в качестве основания колодца используют армированный бетон, чтобы выдержал соответствующую нагрузку.

Правила монтажа колодцев для дренажной системы

Дренажные колодцы – часть одноименной канализационной сети, необходимой для отведения избыточной подземной влаги. Подпочвенные источники без контроля разрушают фундамент и ухудшают урожайность почвы. Устройства различаются по функциям, это необходимо учитывать при монтаже.

Назначение дренажного колодца

Избыточное количество влаги в земле становится причиной низких урожаев, гибели садовых культур и разрушения оснований зданий. Если грунтовые воды на участке расположены высоко, либо местность славится обилием осадков, потребуется установка системы дренажа с обязательным обустройством колодцев.

Иногда путают ливневую канализацию с дренажной, но они различаются. Назначение первой – отвод осадочных вод с поверхности. Дренаж выводит влажность из глубин земли, поэтому дрены укладывают ниже фундаментного уровня и направляют в коллекторный колодец.

Дополнительно колодезные емкости способствуют очистке труб от илистых осадков и иных наносов. При попадании жидкости в колодец происходит оседание примесей на его дне. Зона для выпадения осадка должна располагаться минимум на 400 мм ниже уровня подсоединения дренов.

Виды и устройство

Накопительные (коллекторные) колодцы располагаются в наиболее низких местах системы дренажа и служат конечными пунктами канализационных ответвлений. Они обязательны, если не предоставляется возможность быстрого отведения излишков влаги в канаву либо водоем.

При устройстве системы дренажа на участке недостаточно оборудовать только отстойник для накапливания стоков. Потребуются и иные колодезные устройства. Они бывают:

  • поворотными;
  • смотровыми или ревизионными;
  • поглотительными.

Поворотные устройства оборудуют для очищения и обслуживания насосных установок. Колодцы ставят на каждом втором повороте «ливневки». Разновидность – перепадные конструкции, возводимые на местности с разновысотным рельефом.

Обустройство инспекционного колодца требуется для проверки функционирования сети. Их ставят на верхних точках канализационной магистрали. Смотровые сооружения различны по габаритам. Для телеинспекции вполне хватит конструкции диаметром 300 мм, но если планируется полный осмотр, нужно, чтобы человек мог свободно спуститься в колодец. Ревизии могут исполнять и функции поворотного устройства.

Поглотительные установки возводят в самых влажных местах. Дно отсутствует, очистка воды происходит за счет гравийно-щебеночной подушки, которая накрывается фильтрационным материалом. Рекомендуемое сечение колодца 575 либо 695 мм, а если туда необходимо попасть человеку, диаметр нужен не меньше 900 мм.

Максимальное расстояние между колодцами – 50 метров. Они обязательно устанавливаются на участках поворотов, изменения углов и объединения двух и более дренажных веток.

Смотровые и поглотительные установки обычно монтируются вертикально, накопительные исполняют также и горизонтально.

Коллекторные колодцы оснащают погружным насосом. Производительность откачивающей установки – от 100 литров в минуту, его стоимость – от 5000 рублей. Насосы с большей мощностью выбирают для индустриальных объектов или коллекторов. Насосная система не потребуется, если прокладка водоотвода выполнена под уклоном, что обеспечивает отведение воды самотеком в расположенную поблизости балку либо водоем.

Читайте также:  Интерьер современной евродвушки в Нидерландах

Материал изготовления и цена

Колодцы для дренажа выполняют из железобетонных колец, пластиковых труб либо бочек, обкладывают кирпичом.

На небольшом, не переувлажненном участке, конструкцию можно возвести из старых автомобильных покрышек. Но она не будет такой качественной, как варианты из других материалов.

Бетонные и кирпичные колодцы прочны, но для герметизации их требуется покрывать специальными составами. Для монтажа ЖБ-колец обязательно потребуется спецтехника – они тяжелые.

Самое выгодное соотношение цены и качества у полимерных конструкций.

Дренажные колодцы можно приобрести в готовом виде, с технологическими отверстиями для отвода грунтовых вод, горловиной, переходниками, уплотнительными элементами и люком с крышкой. Для прочности такие конструкции гофрируют – это позволяет выдерживать большое давление грунта. Поглотительные устройства покрывают перфорацией.

По форме изделия из пластика бывают:

  • конусными;
  • цилиндрическими;
  • прямоугольными.

Благодаря малому весу их установку возможно провести вручную. Проще всего монтировать конические колодцы – стенки котлована под наклоном меньше осыпаются.

Можно не покупать готовый колодец, а изготовить его самому из двустенных гофрированных или витых труб. Вопрос в том, насколько это целесообразно.

Стоимость полимерных конструкций невысока. К примеру, цены на узкие смотровые дренажные колодцы фирмы «ТераПласт» стартуют от 1600 рублей. Готовая ревизионная конструкция с люком и приваренным дном, достаточно широкая, чтобы в нее спокойно спустился человек, обойдется в 11000 рублей. Для сравнения – заказ на устройство колодца из ЖБ-колец выльется в сумму не меньше 15000 рублей.

Правила монтажа

Для обустройства дренажного комплекса подойдут полимерные перфорированные гофротрубы с обмоткой из геотекстиля, легкие в установке.

Сечение трубных отрезков и отводных колодезных отверстий должны совпадать. Стандартный диапазон диаметров от 50 до 200 мм.

В точках излома сети ставят поворотные устройства, а в соединительных узлах – ревизионные. Завершается магистраль канализации местом, где сходятся все трубы – фильтрующим либо накопительным колодцем, из которого проводится принудительный либо естественный слив влаги.

В зависимости от типа колодца и выбранного материала определяется технология установки.

Накопительный или смотровой колодец из пластика

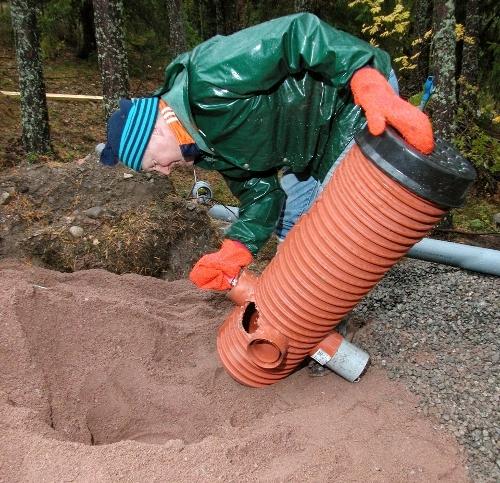

В качестве материала для монтажа подойдет гофрированная труба или герметичная емкость подходящих размеров.

Пошаговая инструкция по изготовлению устройства:

  1. Выкапывают котлован по размерам немного шире емкости.
  2. Отмеряют требующуюся длину гофрированной трубы, затем ее обрезают.
  3. При помощи битума на трубном отрезке закрепляют пластиковое дно.
  4. В котлован засыпают песчаную подушку либо подготавливают твердое основание из бетона.
  5. На дно помещают собранную емкость. Трубные отводы можно вырезать уже после того, как резервуар установлен.
  6. Производят подключение к колодцу трубопровода и герметизируют щели.
  7. Промежутки между колодезными и котлованными стенами засыпают гравием, песком либо цементно-песчаной смесью.

Самостоятельный монтаж ревизионного устройства выполняется по такой же схеме, кроме установки насосного оборудования.

Фильтрационный пластиковый колодец

Для поглотительной установки потребуются резервуар из пластика без дна либо трубы. Можно выбрать перфорированные изделия или пропилить отверстия в нижней части самостоятельно. Установка выполняется методом, аналогичным монтажу накопителя, только без заливки основания из бетона. Вместо него на дне колодца устанавливают фильтрующую систему.

В яму засыпается подушка из гравия, щебня либо аналогичного материала толщиной 0,2–0,3 м, накрывается геотекстилем. Через верх колодца подключают трубопровод, установку засыпают со всех сторон щебнем либо гравием.

Колодец из бетонных колец

Из этого материала создают установки любого типа, но если предполагается поглотительный вариант, днище или бетонную стяжку делать не нужно. Потребуется фильтрационный слой по схеме, описанной выше.

  1. Выкапывают котлован необходимой величины.
  2. На дно ямы засыпают песчано-гравийную подушку. Если монтируется камера для фильтрации, толщина слоя не должна быть меньше полуметра.
  3. На подушку устанавливают первое кольцо. При выборе элементов без днища делают стяжку из бетона.
  4. Выполняют укладку остальных колец, швы заделывают раствором бетона либо битумом.
  5. В последнем кольце проделывают отверстия, в них вставляют трубы, после чего проводят тщательную герметизацию всех щелей.
  6. Сверху колодец накрывают люком с крышкой из пластика либо металла, поскольку изделия из бетона имеют большую массу.
  7. В пустоты между стенами котлована и ЖБ-кольцами засыпают песок, гравий либо щебень.

Для возведения колодцев идеально подходят армированные кольца с замком. При их отсутствии используют и обычные ЖБИ. Чем они толще, тем дольше прослужат.

Бесперебойной работе дренажа в осенний и весенний периоды способствует регулярная очистка колодцев от налета ила с применением длиной палки, поливального шланга. Уменьшить загрязняемость помогает установка плотной крышки на люк устройства.

Разновидности дренажных колодцев

Дренажный колодец – подземное водосборное сооружение, часть закрытой системы осушения территории. Он состоит из шахты, днища, крышки-люка. Если нет собственного опыта выполнения монтажа подобных приспособлений, то установку лучше поручить специалистам. Дренаж обустраивается один раз на весь срок эксплуатации участка.

Назначение и устройство дренажной системы

Дренажная система закрытого типа предназначена для отведения с территории грунтовых вод и транспортировки их в канализационную сеть или водоем. Она необходима для защиты заглубленных фундаментов строений и почвы на приусадебных участках от подмывания и затопления. Дренаж состоит из сети труб с перфорацией (дрен) и одного или нескольких колодцев.

Систему осушения территории устраивают на участках:

  • с высоким уровнем грунтовых вод;
  • расположенных в низинах;
  • подверженных затоплению;
  • с глинистыми и суглинистыми почвами.

Правильно монтаж дренажной сети проводить параллельно с обустройством ливневой – отводящей талые и дождевые воды, стекающие с крыш зданий.

Виды дренажных колодцев

Дренажными называют несколько видов колодцев, входящих в системы отвода воды. Они отличаются друг от друга по форме, размерам, месту расположения, функциям.

Водоприемный

Если рядом с участком нет централизованной канализации, оврага, водоема, другого объекта для отведения грунтовых вод, то обустраивают накопительный колодец (водоприемный, коллекторный). Дрены монтируют с уклоном, чтобы стоки в него со всех сторон попадали самотеком.

Собранную воду можно использовать в хозяйственных целях, например для полива огорода. В шахте допускается устанавливать дренажный насос для принудительного откачивания.

Смотровой

Проверить уровень заполнения осушительной системы, состояние трубопровода и при необходимости прочистить его можно через специальный смотровой колодец. Другие названия – инспекционный, ревизионный. К его нижней части подводят с двух противоположных сторон через патрубки 2 трубы.

Сооружение диаметром до 460 мм предназначено для промывки дренажа. В смотровые колодцы диаметром от 900 мм может спускаться человек. Их оснащают лестницей. Внутри можно установить насосную станцию. Дополнительная функция ревизионного сооружения – вентиляция водостоков.

Поворотный

Разновидность инспекционного колодца – поворотный. Его устанавливают на изгибе дренажной трубы или в точке пересечения нескольких (более 2) дрен. Функция – изменение направления движения потока воды и его размера, регулирование давления. Патрубки, как и у простых смотровых сооружений, находятся в нижней части шахты.

Поворотный инспекционный колодец.

Поглотительный

Поглотительный (фильтрующий) колодец предназначен не только для сбора, но и для очистки воды. Помимо цилиндрической, он может иметь форму конуса. Вместо дна у него фильтр толщиной около 300 мм из щебня или гравия крупной фракции, битого кирпича. Дренажные трубы подводят к верхней части шахты. Глубина таких сооружений – от 2 м.

Вода из поглотительного колодца просачивается в грунт, а не отводится. Поэтому фильтрующие сооружения устраивают на почвах, имеющих высокую поглотительную способность – песчаных и супесчаных. Нельзя делать их на участках с высоким уровнем грунтовых вод или с глинистой почвой. Важное условие – максимально допустимый суточный объем стоков 1 м³.

Для локальных очистных сооружений

Для глубокой очистки бытовых или промышленных стоков от отдельного жилого здания или предприятия обустраивают локальные очистные сооружения (ЛОС). Они могут отводить очищенную воду в централизованную канализацию или являются автономными системами.

Главная часть ЛОС – септик. Для обеспечения более тщательной очистки осветленных им стоков после него в автономной канализации ставят поглотительный дренажный колодец.

Материал изготовления дренажных колодцев

Колодцы для систем водоотведения можно купить в готовом виде или сделать прямо на участке. Их изготавливают из нескольких видов материалов.

Дренажные колодцы изготовленные из пластика.

Пластик

Простой вариант для монтажа колодца – полимерные трубы с гофрированными стенками. Сооружения этого типа сборные. В комплект входят лотковая часть с патрубками (кинета, база), кольца шахты, уплотнительные кольца, верхняя коническая часть, крышка, лестница (если позволяют размеры).

Высоту шахты можно регулировать, устанавливая меньше или больше колец. Достоинства пластиковых сооружений – легкие, герметичные, не заиливаются, к ним просто подключить дрены.

Стеклопластик

Это современный композитный материал из смеси стекловолокна и полимеров. Стеклопластиковые колодцы обладают всеми достоинствами полимерных, но, в отличие от них, являются монолитными конструкциями.

Возможно изготовление сооружения произвольных размеров и конфигурации по чертежу заказчика. Преимущество емкостей из стеклопластика – допускается эксплуатация в агрессивных средах. Их недостаток – подходят для установки только на прямолинейных участках системы водоотведения.

Железобетонные кольца

Дренажный колодец из железобетонных колец.

Как и пластиковые, готовые бетонные водоприемные сооружения сборные. Их достоинство – долговечность.

Недостатки колодезных колец ЖБИ:

  • большой вес, для монтажа понадобится тяжелая подъемная техника;
  • нужна тщательная герметизация швов;
  • под действием движения грунта кольца могут смещаться относительно друг друга.

Из-за перечисленных недостатков сейчас в большинстве случаев для обустройства дренажной системы выбирают пластиковые и композитные изделия.

Полимерпесчаная смесь

Еще один сравнительно новый композитный материал – смесь песка с высокопрочным пластиком. Полимерпесчаные колодцы по конструкции похожи на бетонные – сборные из колец.

Их преимущества, по сравнению с сооружениями из ЖБИ:

  • меньше вес;
  • нет риска смещения колец;
  • проще монтаж, за счет наличия креплений между деталями комплекта.

Еще одно достоинство полимерпесчаных изделий – на их изготовление идут пластиковые отходы.

Где расположить дренажный колодец

Составление схемы дренажной сети, расчеты, выбор места для водоприемных сооружений обязательно следует поручить специалисту. Самостоятельно выполнить эту работу можно лишь, если речь идет о небольшом дачном участке.

Схемы дренажной сети для частного дома.

Расположение дренажного колодца зависит от его типа:

  • водоприемный – в самой низкой точке территории;
  • смотровой – в местах присоединений, на прямых участках сети (см. табл. 1);
  • поворотный – в местах изменения направления, уклона или диаметра труб.

Сооружения поглотительного типа нужно устанавливать так, чтобы стоки не могли попасть в источники забора питьевой воды (скважины, колодцы) т. е. ниже их уровня.

Таблица 1. Зависимость между диаметром дрен и расстоянием между смотровыми колодцами на прямых участках сети (СП 32.13330.2012)

Диаметр дренажных труб, ммРасстояние между колодцами, м
15035
200-45050
500-60075
700-900100
1000-1400150
1500-2000200
более 2000250-300

Последовательность монтажа

Схема монтажа дренажного колодца.

Установка дренажного колодца любого типа осуществляется в следующем порядке:

  1. Рытье ямы (котлована) и траншей для трубопровода.
  2. Уплотнение грунта на стенках ямы. Если они сильно осыпаются, то можно установить опалубку. После завершения монтажа сооружения ее используют для заливки бетонного кожуха колодца.
  3. Подготовка дна ямы. Чаще всего его засыпают песком, щебнем, иногда заливают бетоном.
  4. Монтаж днища.
  5. Выполнение в стенках днища или шахты отверстий для подвода дрен (эта операция может быть не нужна, если куплен комплект с готовыми патрубками).
  6. Установка колец или гофрированной трубы в яму.
  7. Подводка дрен. В местах их подключения ставят резиновые уплотнители.
  8. Герметизация всех стыков. Можно использовать силиконовые герметики.
  9. Заполнение зазора между стенками колодца и ямы песком и щебнем. При засыпке каждый слой обязательно тщательно трамбовать. Рекомендуется после завершения этого этапа подождать несколько дней и снова утрамбовать засыпку и добавить щебеночно-песчаную смесь.
  10. Монтаж люка.
Читайте также:  Глиняная штукатурка: преимущества, виды, применение

Если колодец находится на территории, прилегающей к частному жилому дому, то его легко сделать элементом ландшафтного дизайна. Для этого можно использовать декоративную крышку, изготовленную, например, из дерева, украсить ее камнями и т. п. Если на участке проживают маленькие дети или есть домашние животные, то обязательно наличие замка.

Изготовление колодца своими руками

Можно соорудить своими руками водоприемный или поглотительный колодец из кирпича, но времени и сил этот вариант отнимет много, а прослужит сравнительно недолго. Поэтому имеет смысл останавливаться на нем только, если остался материал после строительства или демонтажа зданий.

Обкладывают кирпичом ямы большого диаметра. Внутрь устанавливают опалубку и выполняют кладку в полкирпича, оставляя небольшие зазоры между элементами. После удаления опалубки и подводки труб зазор между стенками колодца и ямы заполняют щебнем. Сверху закрепляют крышку.

Дренажный колодец каковый выбрать? Пластиковый или из бетонных колец- монтаж своими руками +Фото

Дренажный колодец представляет собой некий элемент закрытой системы дренажа, функцией которого является очистка системы, контроль рабочего процесса, а также играет роль водоприемника в осушительном процессе земельного участка.

Виды дренажных колодцев

Колодцы дренажной системы подразделяются на виды:

Водоприемный колодец

Выполняют функцию сбора отведенной воды. Из дренажных труб, как правило, воду выводят в овраг или какой-либо водоем. Бывает такое, что вблизи нет подходящего места для отвода воды.

В этом случае и устраивают дренажный колодец.

Для его устройства выбирают низменное место участка и выкапывают яму 2-х м в глубину. Непосредственно в яму устанавливают несколько железобетонных колец. Дно высыпают битым кирпичом, камнем или щебенкой, и засыпают верхним слоем почвы, что предотвратит образование ила. Чем влажнее земля, тем глубже должен быть колодец и соответственно засыпку нужно делать выше.

Вода, попадающая в колодец, через засыпку протекает в почву или по дренажной трубе выходит за границу земельного участка. Вода из дренажных колодцев может быть использована для бассейна, полива огорода или для декоративных приспособлений.

Поворотный колодец

Поворотный колодец необходим для прочищения канализации под струей воды. Он устанавливается на изгибе трубы, что бы через него была возможность прочистки подводящего и отводящего участка трубы.

Поворотный колодец — это разновидность инспекционного или смотрового колодца. Стандартные размеры инспекционного колодца бывают диаметром 315 мм, 425мм, 600мм и 1000 мм.

Колодцы диаметром 315 и 425 миллиметров, используют в основном для дорожной ливневой канализации, а так же для доступности различных механизмов инспекционного и очистного характера в канализационную сеть. Колодца 600 миллиметров и от одного до двух метров в диаметре устраивают, если определенные места системы должны быть доступны для механизмов очистки или человеческого вмешательства.

Литые или гофрированные полимерные колодцы отличаются высокой стойкостью к различным механическим, гидравлическим или химическим воздействиям , которые возможны при транспортировке, монтажных работах или в процессе эксплуатации.

Трубы шахтного типа с гофрированной отделкой внутренней и наружной стороны отличаются уникальными свойствами. Гофра работает по аналогу гармошки, повторяет форму при колебаниях и осадке грунта. Эти трубы достаточно устойчивы к высоким нагрузкам, возникающих во время монтажа или при передвижении по ним транспорта. При этом все внешние воздействия гасятся боковой засыпкой и до колодца не достает. Так если в случае с колодцами из бетонных колец возможна деформация при смещении колец и поднятии люка выше уровня, то использование шахтных труб поможет избежать таким проблем.

Случается такое, что при сильном ударе может возникнуть горизонтальная трещина в стенках труб. В таком случае можно укоротить в шахте, обрезав пилой и с помощью соединяющей муфты и резинового кольца удлинить у основания колодца. Также шахтная гофрированная труба может быть использована для устройства смотрового канализационного колодца или песколовки.

Поглотительный колодец

Поглотительные колодцы или фильтрующие, поглощающие, устраивают на самом участке либо за его пределом, если невозможно вывести дренаж в место с пониженным уровнем.

Как правило, такие колодца строятся диаметром 1,5 м и около двух метров в глубину. Дно засыпают камнем, битым кирпичом или крупным щебнем, поверх этого, как и в дренажной траншеи, стелят геотекстиль и засыпают землей.

Вода, попадающая в колодец, отфильтровывается и просачивается в грунт. Такие колодцы очень подходят для песчаных и супесчаных почв с небольшим количеством сточной воды, не более 1кбм в сутки.

Фильтрующие колодцы прямоугольной формы должны быть около 2,8*2м, глубина около двух с половиной метров. Круглые колодцы той же глубины делаются диаметром от 1,5 до 2 метров. На дне сооружают фильтр не больше одного метра из таких материалов, как щебень, котельный шлак, гравий и другие. С снаружи колодцы обсыпаются такими же материалами.

Колодцы для локальных очистных сооружений

Если нужно, то дренажный колодец может достаточно просто переквалифицироваться в фильтр, если почва обладает хорошей водопроницаемостью. В основном эти колодцы устраивают на небольших участках. Сточные воды из канализации будут попадать в колодец, усыпанным щебнем и песком, отфильтровываться и утекать в грунт.

Принцип работы очистных устройств один, проходящий в два этапа:

  1. этап предварительной очистки;
  2. этап окончательной доочистки.

Близкое расположение грунтовых вод приносит множество неприятностей собственникам загородных участков. Они могут вызывать разрушения фундамента строений, заболачивают почву. Для отвода грунтовой воды делается закрытая дренажная система, которая состоит из трубопровода и дренажного колодца. В общем, монтаж такой системы можно выполнить и своими руками. Дренажных колодцев может быть несколько, все зависит от размеров конкретного участка и грунта.

Конструкция и назначение дренажных колодцев

Дренажный колодец — это некое сооружение в виде заглубленного в землю резервуара с определенными размерами. Состоит из таких элементов: шахта, верхний люк, днище.

У поглотительных колодцев днища нет.

Колодец накапливает лишнюю жидкость, которая попадает в него из трубопровода. С помощью него можно вести контроль за степенью загрязнения труб, следить за наполнением дренажа.

Дренажный колодец это достаточно важный элемент, без него дренажная система быстро заилится и выйдет из строя.

Виды дренажных колодцев

Вариантов выполнения дренажных колодцев несколько и каждый имеет свою определенную функцию.

  • Смотровые или инспекционные колодцы. Предназначение — проверка и очистка засоров в трубах. Такой вид сооружений не для сбора воды. Как правило, смотровой колодец для дренажа имеет не большой диаметр около 46 сантиметров и служит для промывания труб. А в колодца большего диаметра до двух метров могут спускаться люди для очистных работ. Их устанавливают в месте соединения труб и на достаточно протяженном участке трубопровода.
  • Коллекторные или накопительные колодца. Устанавливаются на участках с глинистой почвой, не способной впитать много воды. Также применяются если нет возможности вывести излишнюю жидкость с участка. Устройством предполагается, что в него поступает вода из дренажной системы, а затем расходуется на хозяйственные нужны. Эти колодцы герметичны. На одном участке может быть не один такой колодец. Но если колодец один, то в него подводят несколько трубопроводов.

Особенности дренажных колодцев из разных материалов

Колодец из бетонных колец. Эти кольца являются заводскими, очень массивными. Устанавливаются с использованием техники. Цена таких колец достаточно высокая, к тому же они имеют особенность разрушения со временем. Диаметр составляет от семидесяти до одного метра.

Дренажный колодец пластиковый. Для их производства используют полиэтиленовые, поливинилхлоридные и полипропиленовые материалы. В данных колодцах предусмотрены отводные отверстия для труб, которые соединяют с помощью резиновых манжет и создают герметичную конструкцию.

Кирпичный колодец. Это довольно удобное и высокопрочное устройство, возведение которого может быть доверено только опытным мастерам, из-за этого стоимость таких колодцев большая.

Дренажный колодец из подручного материала. Дача — вот где сооружаются подобного вида колодцы.

Колодцы, имеющие диаметр больше сорока сантиметров, в Россию могут поставляться только по заказу.

Среди всех материалов потребители отдают предпочтения изделиям из пластика.

Это объясняется положительными чертами пластиковых колодцев:

  • маленьким весом;
  • легкостью монтажных работ;
  • не высокой ценой;
  • высокой кольцевой жесткостью;
  • высокой коррозийной устойчивостью;
  • морозоустойчивостью и ударопрочностью.

Но, к сожалению, пластиковая конструкция проигрывает изделиям из железобетона по показателям прочности и в случае неправильного монтажа может произойти деформация.


Познакомимся с устройством дренажного колодца

Дренажные колодцы используют на участках частных домов. Их задача довольно специфическая, и заключается она в обеспечении качественного и постоянного отвода жидкости из конкретного участка.

Смонтированный пластиковый поворотный колодец на подготовке из гальки

Именно поэтому такие колодцы называют дренажными. Так как с их помощью удается обслуживать дренажную систему, обеспечивать ее работоспособность и нормальную эксплуатацию.

1 В чём особенности и назначение дренажных колодцев?

Прежде чем разобрать устройство дренажного колодца, надо понять его принцип работы, а также те задачи, которые он должен выполнять.

Сам по себе дренаж – это система отвода избыточного количества жидкости с участка. Появляется избыток воды в грунте и на его поверхности по разным причинам. Чаще всего такое бывает из-за большого количества дождей или высокого уровня грунтовых вод.

В любом случае избыток жидкости действует на здание очень негативно. Почва в таких условиях чрезвычайно серьезно подвержена размыванию. Под фундаментом дома начинают скапливаться сточные воды, что приводит к его дестабилизации.

За один или два сезона вы вряд ли что-то почувствуете. Однако, если ситуация будет усугубляться, то это может вылиться в серьезные последствия.

Для предотвращения возможных проблем собирают специальную систему дренажа. Она является своего рода канализационной системой, что занимается исключительно отводом жидкости из обслуживаемой территории.

А вот для обслуживания самой системы используют уже дренажные колодцы.

Они могут быть накопительными, смотровыми, поворотными и т.д. В зависимости от типа изменяется устройство дренажного колодца и его конкретные характеристики.

Пластиковый поворотный колодец, вид сверху

Глубина бетонных, пластиковых или любых других колодцев такого типа равняется всего нескольким метрам.

Впрочем, глубина в этом случае будет определяться конкретными положениями самих труб, так как в первую очередь дренажный коллектор дает нам возможность получить доступ к сточным трубам, не раскапывая при этом сам трубопровод.

Так как подобные конструкции сложностью не отличаются, то собрать дренажный колодец своими руками тоже вполне возможно. Но это далеко не всегда оправдано с точки зрения эффективности. Намного проще бывает монтировать пластиковые дренажные колодцы, которые уже готовы к установке.

Вам понадобится только расчетная глубина конструкции, диаметр входящих отверстий, рабочей трубы и еще несколько параметров. По ним его выбирают, а затем устанавливают посредством простейших рабочих алгоритмов.
к меню ↑

1.1 Какие существуют виды дренажных колодцев?

Как уже упоминалось выше, дренажный колодец выполняет функции смотровой камеры, что позволяет нам заниматься обслуживанием конкретной трубы или соединений трубопроводов. Однако на одном только обслуживании труб его задачи не оканчиваются.

В зависимости от изначальных функций дренажные колодцы делят на:

Смотровые колодцы имеют самый большой диаметр. Их используют для того, чтобы иметь доступ к трубопроводу в любой момент. Через смотровой колодец мастер проникает в систему, не тратя время на выполнение земляных работ.

Пример расположения дренажных колодцев вокруг дома

Такие коллекторы ставят на самых опасных участках трубы. Например, в местах множественных соединений, участках с неправильным уклоном и т.д.

Поворотные колодцы во много схожи со смотровыми, только монтируют их исключительно в местах, где дренажную трубу под землей пришлось прокладывать под неестественным углом.

При слишком резком угле поворота этот участок трубопровода сразу же становится потенциально опасным, что и приводит к необходимости смонтировать здесь поворотный смотровой коллектор.

Читайте также:  Выравниваем стены штукатуркой под покраску

Накопительный образец конструкции отличается тем, что имеет крупный диаметр, а его глубина, как правило, больше аналогичных параметров у смотровых или поворотных образцов. Накопительные коллекторы – это своего рода страховочные резервуары.

Их устанавливают на тупиковых ветках дренажных систем, для накопления воды, которую затем можно использовать в бытовых целях. Например, дождевую воду из колодца можно применять для полива огорода.

Это особенно полезно, если у вас на участке есть проблемы с водоснабжением. Накопительным колодцам чаще всего нужна чистка и регулярное обслуживание.

Отводные колодцы тоже накапливают жидкость, только их задача в том, чтобы за кратчайшее время эта жидкость безопасно просачивалась в грунт и не подтапливала участок. Диаметр отводных колодцев равняется 70-150 мм. А вот его глубина может доходить до значений, что равны 4-6 метрам.

Причем под отводным коллектором есть еще слой из специально подготовленного грунта, что хорошо впитывает воду. Поэтому глубина котлована при его установке увеличивается еще на 1-3 метра.

Также колодцы делят по типу используемого материала на:

Смонтированный дренажный колодец из бетонных колец

На самом деле, кроме бетонных и пластиковых изделий есть еще несколько вариантов, но они не столь популярны и по своим характеристикам существенно уступают вышеназванным.

Железобетонные колодцы удобны своей долговечностью, прочностью и неприхотливостью. С помощью бетонных коллекторов можно без проблем оборудовать очень надежную систему дренажа. Но в последнее время использование бетонных колодцев стало утрачивать свои позиции на рынке.

Ведь на их место пришли пластиковые дренажные колодцы. Пластик, в отличие от бетона, лучше противостоит коррозии, намного долговечнее.

Не стоит забывать, что железобетонные изделия весят очень много. Их чистка проводится по более сложной процедуре, да и почти все современные системы канализации и дренажа собирают из полимерных труб.

Что же до конкретных характеристик, то смотровые колодцы имеют диаметр в диапазоне от 0,5 до 1,5 метра. В смотровых колодцах он выше, так как те предназначаются для обслуживания труб. В отводных или поворотных – ниже.

Глубина колодца определяется глубиной залегания грунтовых вод, прокладки самого трубопровода и особенностью грунтов. В среднем она равна 2-4 метрам.
к меню ↑

2 Монтаж

Монтаж дренажного колодца проводится по довольно простой технологии. При монтаже учитывается глубина колодца, его диаметр, размер сечения обслуживаемой трубы, уклон прокладки трубы и т.д.

Также берется во внимание материал, из которого производится коллектор и его назначение. Например, железобетонные коллекторы имеют свои особенности по части установки.

Сейчас мы рассмотрим базовый алгоритм по установке любого колодца:

  1. Определяем все необходимые размеры.
  2. Выкапываем котлован с указанной глубиной и диаметром.
  3. Начинаем монтаж составляющих колодца. Если образец пластиковый, то его укладывают целиком. Если же предполагается собирать коллектор из бетонных конструкций, то их монтируют попеременно.
  4. Подводим к колодцу дренажные трубы.
  5. Заделываем все стыки.
  6. Обеспечиваем доступ к коллектору.
  7. Засыпаем и трамбуем грунт вокруг колодца.
  8. Монтируем защитную крышку.
  9. Проверяем работоспособность конструкции.

Процесс монтажа железобетонных колец для сборки дренажного колодца

Пластиковые образцы можно использовать сразу же, так как они уже готовы к эксплуатации. Железобетонные колодцы собирают из колец.

Причем для бетонных колодцев понадобится дополнительная герметизация стыков и соединений самой трубы. Если все будет сделано правильно, то чистка таких коллекторов будет требоваться вам чрезвычайно редко.

Смотровые, накопительные и поворотные колодцы нуждаются в дополнительной герметизации и доступу к телу трубы. При их монтаже важно создать устойчивое и прочное дно, что сможет задержать жидкость внутри коллектора. Отводные же, наоборот, не имеют дна и стоят на основании из гальки или битого кирпича.

2.1 Чистка

Чистка колодцев – это необходимый процесс. Так или иначе, но чистить дренажные коллекторные системы вам все равно придется.

Впрочем, чистка колодцев и дренажных сооружений чаще всего проводится профессионалами, так как для этого потребуется иметь специальное оборудование. Сначала колодец нужно полностью осушить. Если до этого он был заполнен водой, то ее откачивают.

Затем приступают к мойке стенок и всех элементов. Все это моется под давлением с помощью мощных инструментов.

Также выполняется проверке и обслуживание самих соединений дренажных труб. Особенно если подразумевается чистка смотровых колодцев. В некоторых случаях требуется дезинфекция внутренностей коллектора. Например, если в ваш накопительный колодец, который вы использовали для полива огорода, попала грязная жидкость.

Для этих задач применяется специальная химия, которую затем также смывают и удаляют с помощью откачивания.
к меню ↑

Дренажный колодец: назначение, виды, устройство

Практически на всех участках с высоким уровнем грунтовых вод так или иначе приходится устанавливать дренажную систему для удаления из грунта излишков влаги и увеличения глубины грунтовых вод. Для чего это делается? Влажные грунты – ненадежная основа для строительства дома.

Со временем они начинают проседать, зимой промерзают и деформируются, создавая дополнительные нагрузки на фундамент. Кроме того, территории с влажными грунтами часто заболачиваются, скапливая на поверхности влагу.

Чтобы избежать подобных неприятностей, нужно позаботиться об обустройстве дренажной системы, одной из главных составляющих которой является дренажный колодец. Система может иметь несколько колодцев, размещенных по всей площади участка и соединенных друг с другом дренами. При определении их количества нужно учитывать площадь осушаемой территории, глубину грунтовых вод, тип грунта, количество воды, которая удаляется.

Какие бывают дренажные колодцы?

Дренажные колодцы могут различаться между собой размерами, назначением и материалами изготовления. По сути, все колодцы представляют собой емкость, полностью погруженную в землю и состоящую из люка, шахты и днища. Вода в колодец поступает по трубам.

Различают несколько видов дренажных колодцев, каждый из которых должен размещаться в строго определенном месте системы, иметь стандартные размеры и выполнять определенные функции.

Первый вид – ревизионный колодец, который также называют смотровым или инспекционным. Как понятно из названия, он используется для плановых осмотров системы и периодической ее очистки. Вода в таком колодце не накапливается. Размещается он в местах, где возможность засорения труб наибольшая, то есть в местах скрещивания дрен или изгибов труб. Очистка системы проводится путем промывания струей воды под давлением.

Поскольку смотровой колодец предназначен только для контроля и прочистки, его размеры выбираются в пределах 340-460 мм, хотя есть колодцы, в которые без проблем может спуститься человек (диаметром 800-1500 мм). Размещается смотровой колодец в начале дренажной трассы на возвышениях участка.

Второй вид – фильтрующий или поглотительный колодец. Он используется при осушении не слишком влажных грунтов, где объем отводимой влаги не превышает 1м3/сутки, и нет возможности слива этой влаги в места водосбора (водоемы, канализационную систему и др.). Сечение колодца обычно выбирается не более 1,5 м и может быть не только круглым, но и прямоугольным. В последнем случае его глубина не должна быть менее 2 м, а максимальная площадь 3х2 м. Дно колодца должен покрывать фильтрующий слой толщиной 0,2-0,3 м, выполненный из щебня, гравия, осколков кирпича или аналогичных материалов. Наружные стены колодца обсыпаются грунтом, как и его верхняя часть, на которую предварительно настилается слой геотекстиля.

Третий вид – накопительный или водоприемный колодец. Он используется в случаях, когда по ряду причин нельзя отвести влагу к месту водосброса и нет возможности обустроить фильтрующий колодец. Располагают накопительный колодец в самой низкой точке участка, куда стекают все воды. По своему виду он напоминает большую трубу, обмотанную геотекстилем и засыпанную грунтом. Такой колодец должен оснащаться насосом и шлангом для выкачки из него скопившейся воды. Для этого, как правило, используются электрические насосы, так что придется позаботиться еще и о прокладывании прорезиненных кабелей. Воду из колодца можно использовать для полива грядок или же просто слить ее в ближайший водоем.

Из каких материалов изготавливают дренажные колодцы?

Теперь рассмотрим, из каких материалов могут изготавливаться дренажные колодцы. Наиболее распространенными являются бетонные и пластиковые колодцы. Первые состоят из бетонных колец, которые выпускаются разных диаметров и размеров. Монтируются они либо вручную, либо с использованием спецтехники. Если диаметр колец достаточно большой, чтобы в них мог поместиться человек, можно устанавливать их вручную, выкапывая под ними землю, куда они постепенно будут проседать. Если же диаметр небольшой, кольца монтируются при помощи крана-манипулятора.

Бетонные кольца достаточно прочные и долговечные, недаром они используются на протяжении не одного десятилетия. Но есть у них значительный недостаток – их большой вес, из-за которого их монтаж сопряжен с рядом проблем.

Пластиковые колодцы сочетают в себе преимущества бетонных (надежность, герметичность, долговечность) с небольшим весом и доступной ценой. Их монтаж отличается быстротой и простой технологией, при которой не нужно нанимать спецтехнику. Кроме того, пластику не страшно влияние воды и химических составов. Отдельные элементы пластикового колодца соединяются между собой с помощью резиновых уплотнителей, обеспечивающих надежное соединение, сохраняющее герметичность на протяжении десятилетий.

Как вариант пластиковых колодцев также используются пластиковые гофрированные трубы, которые имеют ребра жесткости, обеспечивающие надежное соединение и фиксацию конструкции.

Можно приобрести и уже готовые заводские конструкции дренажных колодцев, изготовленные на качественном оборудовании с соблюдением всех требований технологического процесса. Такие конструкции нужно просто установить на заранее отведенном для них месте, что упрощает монтаж и экономит время. Правда, при этом совсем не экономятся деньги, что становится особенно ощутимым при оборудовании колодцев диаметром больше 1 м. Так что намного выгоднее сделать колодец самостоятельно из пластиковых труб или бетонных колец. Как это сделать? Об этом ниже.

Как установить дренажный колодец?

Для начала нужно определиться с размерами колодца, исходя из его назначения, и приобрести трубы нужного диаметра (далее будем рассматривать процесс монтажа пластикового колодца). Для смотровых колодцев выбираются трубы с диаметром 0,34-0,46 м, этого вполне достаточно для визуального осмотра и прочистки системы. Для фильтрующих или накопительных колодцев трубы выбираются больших размеров: от 695 до 925. Больший диаметр используется для колодцев, в которые должны спускаться люди при осмотре или обслуживании.

Кроме самих труб для обустройства колодца необходимо приобрести пластиковый люк, дно и резиновые уплотнители. Обратите внимание, что при покупке составляющих элементов лучше приобретать их не все вместе у одного поставщика, а отдельно и у разных продавцов, что позволит сэкономить деньги. В этом случае готовая конструкция стоит дороже, чем ее составляющие.

Когда все элементы колодца заготовлены, можно приступать к его монтажу, который включает в себя следующие этапы:

  • труба обрезается до необходимого размера, соответствующего глубине колодца, на расстоянии 0,5 м от дна прорезаются отверстия для подведения дрен и оснащаются резиновыми уплотнителями;
  • крепится дно колодца, его стык с трубой обрабатывается мастикой на битумной основе для герметичного соединения;
  • выкапывается дренажная канава, ее дно засыпается песком, щебнем и тщательно утрамбовывается;
  • заливается дно цементно-песчаным раствором и настилается сверху слой геотекстиля;
  • пластиковая труба опускается в канаву, подключаются дрены и насос (при необходимости);
  • наружные стены конструкции засыпаются гравием или щебнем;
  • сверху монтируется люк.

Небольшой нюанс: засыпать стенки колодца лучше мелким щебнем, потому что щебень крупной фракции может поцарапать или даже проткнуть пластик острыми краями.

Как видно, сделать самостоятельно дренажный колодец совсем не сложно, особенно при использовании легких пластиковых труб. При правильном выборе материалов и соблюдении технологического процесса монтажа Вы сможете надолго забыть о влажных заболоченных грунтах на своем участке.

Ссылка на основную публикацию
